Не горит подсветка приборов ВАЗ-2110 - поиск причины и решение

Статья обновлена: 18.08.2025

Неисправность подсветки приборной панели ВАЗ-2110 – распространённая проблема. Она лишает водителя важной информации в тёмное время суток, создавая опасность при движении. Причины отказа могут быть как простыми, так и требующими серьёзной диагностики.

Отказ часто связан с перегоревшими лампочками, проблемами с предохранителями или реостатом регулировки яркости. Реже виноваты повреждённая проводка или неисправность самой панели приборов. Точное определение источника неполадки – первый шаг к решению.

Далее рассмотрим основные причины неработающей подсветки и предоставим чёткие инструкции по их устранению своими силами.

Необходимый инструмент для ремонта

Для диагностики и устранения неисправности подсветки панели приборов ВАЗ-2110 потребуется базовый набор инструментов. Большинство из них обычно есть в гараже у автовладельца, что упрощает самостоятельный ремонт.

Подготовьте следующие инструменты и материалы перед началом работ. Это сэкономит время и позволит оперативно провести все необходимые манипуляции.

Основной набор

• Набор отверток: крестовые и шлицевые разного размера для демонтажа панели
• Тестер (мультиметр): для проверки напряжения, целостности цепи и сопротивления ламп
• Плоскогубцы: с узкими губками для работы в ограниченном пространстве
• Пинцет: для извлечения лампочек из посадочных гнезд

Дополнительные материалы

Запасные лампы	Тип T5 (1.2W) или аналог согласно мануалу
Контакты "папа-мама"	Для восстановления поврежденных разъемов
Термоусадка	Для изоляции проводов при ремонте проводки
WD-40	Очистка окислившихся контактов

Где находится блок предохранителей в салоне ВАЗ-2110

Блок предохранителей в салоне ВАЗ-2110 расположен в нижней части торпедо со стороны водителя. Для доступа необходимо открыть дверцу водителя и опустить голову в область педалей, направив взгляд вверх под приборную панель.

Конструктивно он закреплен на металлическом кронштейне над ногами водителя. Пластиковый кожух фиксируется двумя защелками: одна – в передней части у педалей, вторая – ближе к центральной консоли. Для демонтажа нажмите на фиксаторы и потяните крышку на себя.

Ключевые особенности расположения:

• Ориентация – горизонтально под рулевой колонкой
• Высота – на уровне коленей сидящего водителя
• Защита – серый/бежевый пластиковый кожух 15х20 см

Тип предохранителей	Пластиковые ножевые (тип АПР)
Количество слотов	16 основных + 3 резервных
Схема на крышке	Цифровая маркировка цепей

Важно! Предохранитель подсветки приборов (обычно F3 или F7) находится в левом верхнем углу блока. Номинал – 7.5А. Проверьте его целостность в первую очередь при проблемах с освещением панели.

Проверка предохранителя F8 (7.5А) на целостность

Найдите блок предохранителей в салоне автомобиля, расположенный под панелью со стороны водителя. Идентифицируйте предохранитель F8 номиналом 7.5А, используя схему на крышке блока или руководство по эксплуатации. Этот элемент отвечает за питание подсветки приборной панели и прикуривателя.

Извлеките предохранитель специальным пластиковым пинцетом (обычно закреплён в блоке) или плоскогубцами с изолированными ручками. Внимательно осмотрите плавкую перемычку внутри прозрачного корпуса на предмет обрыва или потемнения.

Методы диагностики

1. Визуальный осмотр: Целая нить должна быть непрерывной без разрывов. Потемнение или расплавление корпуса указывает на перегорание.
2. Прозвон мультиметром:
   • Установите режим проверки целостности цепи (значок зуммера)
   • Приложите щупы к металлическим контактам предохранителя
   • Отсутствие звукового сигнала подтверждает обрыв
3. Замена аналогом: Установите заведомо исправный предохранитель 7.5А вместо проверяемого.

Состояние предохранителя	Действие
Перегорел (нить разорвана)	Заменить новым предохранителем строго на 7.5А
Целый (нить непрерывна)	Искать другие причины неисправности

При замене используйте только предохранитель с идентичным номиналом. Установка элемента большего ампеража может вызвать возгорание проводки. После установки проверьте работу подсветки и прикуривателя для подтверждения результата.

Как правильно заменить перегоревший предохранитель

Перед заменой обязательно заглушите двигатель и выньте ключ из замка зажигания. Подготовьте новый предохранитель того же номинала (для подсветки панели ВАЗ-2110 обычно F20 на 10А) и специальный пинцет для извлечения, который часто находится в блоке предохранителей.

Найдите монтажный блок предохранителей: в ВАЗ-2110 он расположен слева от рулевой колонки под пластиковой панелью. Для доступа открутите крестовой отверткой два самореза крепления декоративного кожуха и аккуратно снимите его, потянув на себя.

Пошаговая процедура замены

1. Определите перегоревший элемент: визуально проверьте прозрачный корпус F20 – разорванная нить внутри подтверждает неисправность. Дополнительно убедитесь в отсутствии окислов или оплавления вокруг гнезда.
2. Извлеките предохранитель: захватите его пластиковым пинцетом (из слота в блоке) строго параллельно контактам. Не применяйте металлические инструменты – это может вызвать короткое замыкание.
3. Вставьте новый предохранитель: точно совместите ножки с направляющими гнезда и вертикально надавите до характерного щелчка. Контакты должны быть полностью скрыты корпусом.
4. Проверьте результат: включите габариты или ближний свет, не запуская двигатель. Убедитесь в работе подсветки панели приборов. Если проблема сохранилась – ищите другие причины (обрыв проводки, неисправность выключателя освещения).

Никогда не устанавливайте «жучки» или предохранители повышенного номинала – это может привести к возгоранию электропроводки. При повторном перегорании F20 немедленно проведите диагностику цепи подсветки на КЗ.

Распиновка монтажного блока предохранителей

Монтажный блок предохранителей ВАЗ-2110 расположен под панелью приборов со стороны водителя. Он объединяет защитные элементы для основных электрических цепей автомобиля, включая подсветку приборной панели. Для диагностики проблем с освещением необходимо точно идентифицировать соответствующие предохранители и реле.

В стандартной комплектации ВАЗ-2110 используются два типа монтажных блоков: старый (типа 2110-3722010) и новый (2110-3722010-60). Распиновка может незначительно отличаться, но ключевые элементы для подсветки сохраняются. Основные компоненты, отвечающие за подсветку, – предохранитель F18 и реле К9.

Расположение предохранителей:

Номер	Назначение	Номинал
F1	Противотуманные фары (задние)	5А
F2	Стоп-сигналы, плафоны салона	7.5А
F3	Прикуриватель, часы	10А
F10	Правая фара (ближний свет)	7.5А
F11	Левая фара (ближний свет)	7.5А
F14	Левый габарит (передний), правый габарит (задний)	7.5А
F15	Правый габарит (передний), левый габарит (задний)	7.5А
F18	Подсветка приборной панели, вещевого ящика	10А
F19	Обогрев сидений	10А

Расположение реле:

Номер	Назначение
K1	Ближний свет фар
K2	Дальний свет фар
K3	Стартер
K7	Противотуманные фары (задние)
K9	Подсветка приборов
K10	Звуковой сигнал

При отсутствии подсветки панели приборов проверьте целостность предохранителя F18 и работоспособность реле K9. Убедитесь, что габаритные огни включены – подсветка активируется вместе с ними. Для тестирования реле K9 временно замените его на идентичное (например, K7 или K10) и проверьте результат.

Проверка реостата регулировки яркости подсветки

Реостат, расположенный на ручке подрулевого переключателя света, регулирует силу тока в цепи подсветки приборов. Неисправность этого элемента – частая причина полного отсутствия свечения лампочек на панели при исправных предохранителях и источниках света.

Для диагностики снимите пластиковую накладку рукоятки подрулевого переключателя, открутив крепежный винт. Аккуратно извлеките реостат из посадочного места, отсоединив колодку проводов. Визуально осмотрите контакты и дорожки на предмет окисления, нагара или механических повреждений.

Этапы проверки мультиметром

Переведите мультиметр в режим измерения сопротивления (Ω) и выполните следующие действия:

1. Подключите щупы к входному и выходному контактам реостата.
2. Плавно вращайте регулировочное колесико. Сопротивление должно изменяться равномерно от 0-2 Ом до 50-60 Ом.
3. Резкие скачки значений или обрыв цепи (бесконечное сопротивление) указывают на износ токопроводящего слоя.
4. Проверьте отсутствие КЗ: сопротивление между любым контактом и металлическим корпусом должно быть ∞ Ом.

При выявлении проблем выполните:

• Очистку контактов и дорожек спиртом или очистителем электроники.
• Замену реостата при необратимых повреждениях (оригинальный артикул: 2110-3721110).

Разборка рукоятки регулятора освещения

После снятия блока переключателей с рулевой колонки переходим к демонтажу рукоятки регулятора освещения. Эта деталь крепится на ось переключателя и фиксируется стопорным штифтом, скрытым под декоративным колпачком. Неправильное снятие может привести к поломке креплений или повреждению оси.

Перед началом работ подготовьте тонкую отвертку с плоским жалом и пинцет. Обесточьте автомобиль, отсоединив минусовую клемму аккумулятора. Очистите поверхность регулятора от пыли во избежание попадания загрязнений внутрь механизма при разборке.

Пошаговая процедура демонтажа

1. Снимите декоративный колпачок: подденьте его тонкой отверткой по периметру, действуйте аккуратно, чтобы не оставить царапин на пластике.
2. Извлеките стопорный штифт: зажмите его пинцетом и потяните строго перпендикулярно оси вращения. Если штифт закис, обработайте соединение WD-40 перед извлечением.
3. Снимите рукоятку: потяните ее на себя вдоль оси, придерживая корпус переключателя. Не применяйте избыточное усилие – если рукоятка не снимается, проверьте, полностью ли извлечен штифт.
4. Осмотрите контакты: после демонтажа проверьте состояние токопроводящих дорожек и пружинных контактов под рукояткой. Ищите потертости, окисление или деформацию.

Важные замечания: При сборке совместите шлицы рукоятки с пазами на оси до щелчка. Убедитесь, что штифт полностью вошел в посадочное отверстие. Не затягивайте фиксирующий винт на корпусе переключателя до окончательной установки блока на рулевую колонку.

Тестирование реостата мультиметром

Проверка реостата (регулятора яркости подсветки) мультиметром является ключевым этапом диагностики, так как он часто выходит из строя из-за окисления контактов или перегорания дорожек. Его неисправность напрямую влияет на подачу напряжения на лампочки подсветки панели приборов.

Для тестирования потребуется мультиметр, переведенный в режим измерения сопротивления (Омы). Необходимо получить доступ к задней части блока выключателей, где расположен реостат (обычно совмещен с ручкой включения наружного освещения).

Порядок проверки сопротивления реостата:

1. Подготовка и снятие:

• Снимите минусовую клемму с аккумулятора.
• Снимите пластмассовый кожух рулевой колонки.
• Аккуратно отсоедините разъем с проводами от блока выключателей (в котором находится реостат).

2. Идентификация контактов реостата:

На разъеме блока выключателей найдите контакты, идущие именно к реостату. Обычно это:

• Постоянное "+" (напряжение при включенной подсветке или габаритах) - часто желтый провод с красной полосой (Ж-К).
• Выход на лампы подсветки - часто синий провод с белой полосой (С-Б).
• Масса ("-") - черный провод (Ч).

Важно: Цвета проводов могут незначительно отличаться. Сверьтесь со схемой электроводки ВАЗ-2110 для вашего года выпуска.

3. Измерение сопротивления:

1. Подключите щупы мультиметра к контактам массы (Ч) и выхода на лампы (С-Б) реостата на самом блоке выключателей.
2. Поворачивайте ручку регулировки яркости от минимального положения до максимального.
3. Наблюдайте за показаниями мультиметра:

Положение ручки	Ожидаемое сопротивление	Признак неисправности
Максимальная яркость	Минимальное (близко к 0 Ом)	Сопротивление не меняется, равно бесконечности (обрыв) или нулю (КЗ)
Минимальная яркость	Максимальное (1-3 кОм для ВАЗ-2110)
Плавное вращение	Плавное изменение сопротивления	Скачки сопротивления, обрыв при вращении

4. Проверка подачи напряжения на реостат:

(Для полноты диагностики, требует обратного подключения разъема и включения зажигания/габаритов)

• Подключите разъем к блоку выключателей.
• Включите зажигание или наружное освещение (габариты).
• Переключите мультиметр в режим измерения постоянного напряжения (DCV), диапазон 20V.
• Подключите минусовой щуп к массе авто. Плюсовым щупом проверьте наличие напряжения ~12V на контакте постоянного "+" (Ж-К) разъема при включенной подсветке.

Если сопротивление реостата не изменяется плавно в ожидаемых пределах, скачет или равно бесконечности/нулю – реостат неисправен и требует замены блока выключателей. Если напряжение на входной контакт реостата не приходит – проблема в цепи питания до него.

Замена неисправного регулятора яркости

После диагностики и подтверждения поломки регулятора яркости подсветки, подготовьте новый исправный реостат, крестовую отвертку и мультиметр для проверки контактов. Обязательно отключите минусовую клемму аккумулятора перед началом работ – это исключит риск короткого замыкания при демонтаже элементов панели приборов.

Снимите декоративную накладку рулевой колонки, аккуратно поддев ее отверткой по периметру. Открутите два винта крепления блока выключателей подрулевых, после чего извлеките блок вместе с регулятором яркости, потянув его на себя. Отсоедините колодку проводов, нажав на фиксатор разъема.

1. Демонтаж реостата:
   • Переверните блок выключателей и найдите регулятор яркости (прямоугольный элемент с поворотной ручкой)
   • Отожмите пластиковые фиксаторы корпуса реостата с внутренней стороны
   • Извлеките старый регулятор из посадочного гнезда
2. Установка нового регулятора:
   • Вставьте исправный реостат в гнездо до характерного щелчка фиксаторов
   • Проверьте плотность прилегания контактных групп мультиметром в режиме прозвонки
3. Сборка:
   • Подключите колодку проводов к блоку выключателей
   • Установите блок на штатное место, зафиксировав винтами
   • Закрепите декоративную накладку рулевой колонки

Подключите аккумулятор и проверьте работу: поверните ручку нового регулятора – подсветка должна плавно изменять яркость. Если лампы не загораются, проверьте предохранитель F7 (7.5А) в монтажном блоке и целостность проводов в колодке реостата. Убедитесь, что контакты разъема не окислены и плотно зафиксированы.

Расположение и проверка ламп подсветки приборов

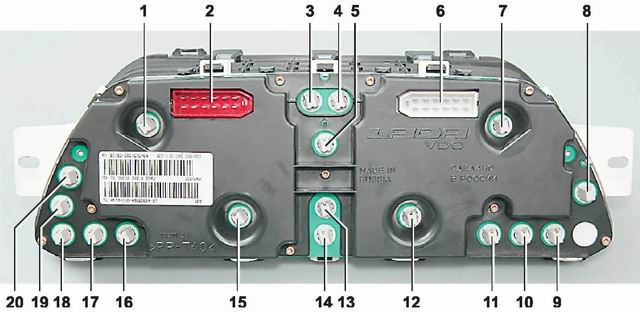

Лампы подсветки панели приборов на ВАЗ-2110 расположены за щитком приборов и скрыты от прямого доступа. Для их проверки необходимо демонтировать защитный кожух рулевой колонки и открутить крепления самой панели.

После снятия приборного щитка вы получите доступ к посадочным гнездам лампочек типа Т5 (W1.2W) с цоколем W2.1x9.5d. Они равномерно распределены по периметру платы и подключены параллельно.

Порядок проверки ламп

1. Визуальный осмотр: извлеките каждую лампу из гнезда, проверьте целостность нити накаливания под увеличительным стеклом.
2. Тестером цепи: используйте мультиметр в режиме прозвонки. Один щуп приложите к боковому контакту цоколя, второй – к центральному контакту на дне. Отсутствие сигнала укажет на перегорание.
3. Проверка контактов: осмотрите металлические язычки в посадочных гнездах – окисление или деформация нарушают соединение. Зачистите их мелкой наждачной бумагой.

При замене соблюдайте номинальные параметры: напряжение 12V, мощность 1.2-2W. Установка ламп повышенной мощности вызовет перегрев пластиковых элементов щитка.

Тип неисправности	Способ устранения
Перегорела одна лампа	Замена единичного экземпляра
Окисление контактов	Зачистка гнезд и цоколей
Обрыв цепи питания	Прозвонка проводов от блока предохранителей

Как снять заглушки для доступа к лампам

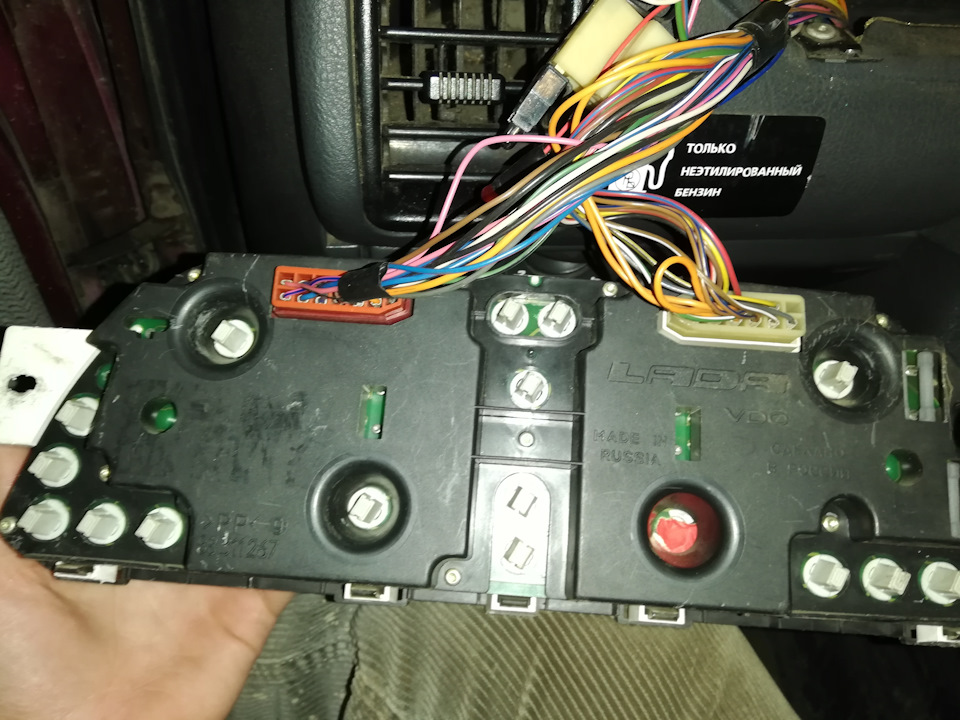

После снятия комбинации приборов переверните её задней стороной к себе. Вы увидите несколько круглых пластиковых заглушек черного или серого цвета, расположенных напротив каждого индикатора и лампы подсветки. Эти элементы защищают лампы от пыли и фиксируют их в посадочных местах.

Заглушки крепятся при помощи гибких усиков-фиксаторов. Для демонтажа не требуются инструменты – достаточно аккуратного нажатия пальцами. Избегайте резких движений или применения металлических предметов, чтобы не сломать пластиковые крепления.

Пошаговый процесс демонтажа

1. Найдите заглушку неработающей лампы по расположению потухшего индикатора
2. Зафиксируйте корпус панели одной рукой
3. Указательным и большим пальцем другой руки сожмите боковые усики заглушки
4. Приложите равномерное давление до характерного щелчка
5. Плавно извлеките заглушку вместе с лампочкой из посадочного гнезда

Важно: не пытайтесь вытягивать заглушку за центральную часть – это приведет к поломке фиксаторов. Если элемент не поддается, проверьте, полностью ли сведены усики. При наличии засохшей смазки аккуратно протрите контакты ватной палочкой с изопропиловым спиртом.

Типовая проблема	Решение
Заглушка не снимается	Проверить полное сжатие усиков, прогреть пластик феном (t ≤ 50°C)
Сломан фиксатор	Установить новую заглушку (арт. 2110-3803440)
Лампа не вынимается	Повернуть цоколь против часовой стрелки на 15°

После извлечения осмотрите посадочное место: окисленные контакты зачистите мелкой наждачной бумагой, а деформированные пружинные держатели аккуратно подогните пинцетом. Перед установкой новой лампы убедитесь в совпадении мощности (обычно 1-2 Вт) и типе цоколя (T5 для подсветки).

Извлечение и визуальный осмотр лампочек Т4-0.56А

После снятия комбинации приборов переверните её задней стороной к себе. Найдите круглые пластиковые колодцы с резьбой, в которые вкручены лампы подсветки. Каждая лампа помещена в отдельный патрон чёрного цвета с металлическим основанием.

Аккуратно выкрутите патроны против часовой стрелки, удерживая их за корпус. Достаньте лампочки Т4-0.56А из патронов, нажав на цоколь с двух сторон и потянув на себя. Избегайте чрезмерных усилий, чтобы не повредить контакты.

Этапы проверки ламп

1. Осмотр нити накаливания: Проверьте целостность вольфрамовой нити через колбу. Обрыв или потемнение колбы указывают на неисправность.
2. Проверка контактов: Убедитесь, что металлические усики цоколя не погнуты и не окислены. Зачистите их мелкой наждачной бумагой при наличии налёта.
3. Тест мультиметром: Установите режим прозвонки. Прикоснитесь щупами к боковому контакту и центральному дну цоколя. Отсутствие сигнала подтверждает перегорание.

Распространённые дефекты:

• Тёмные пятна на внутренней поверхности колбы
• Деформация или отсутствие нити между электродами
• Подтёки металла на стекле

Замените все неисправные лампы новыми Т4-0.56А (12V, 0.56A). Установите их в патроны до щелчка, совместив выступы цоколя с пазами. При монтаже патронов в приборную панель убедитесь в плотной фиксации (поворот по часовой стрелке).

Прозвонка нитей накала мультиметром

Проверка целостности нитей накала лампочек – обязательный этап диагностики неработающей подсветки. Для этого потребуется мультиметр в режиме измерения сопротивления (Ω). Снимите панель приборов и извлеките подозрительные лампы из посадочных гнезд.

Настройте мультиметр на минимальный диапазон (обычно 200 Ом). Очистите металлические контакты лампы от окислов. Приложите щупы мультиметра к боковому цоколю (масса) и центральному контакту на тыльной стороне лампы. На исправной лампе прибор покажет сопротивление 1-5 Ом. Отсутствие показаний или значение «OL» указывает на обрыв нити.

Порядок действий при проверке

1. Переведите мультиметр в режим прозвонки (значок диода) или измерения сопротивления.
2. Зафиксируйте один щуп на боковой поверхности цоколя (контакт массы).
3. Касайтесь вторым щупом центрального контакта лампы.
4. Оцените результат:
   • Звуковой сигнал/0-5 Ом – нить цела
   • Отсутствие сигнала/«1» на дисплее – обрыв нити

Важно: Проверяйте только лампы накаливания! Светодиодные аналоги прозваниваются иначе. Если все лампы целы, проблема в цепи питания или переключателе освещения.

Правильная установка новых ламп в патроны

Перед установкой новой лампы внимательно осмотрите патрон на предмет повреждений, коррозии контактов или ослабления проводки. Очистите контактные площадки внутри патрона от окислов или нагара, если они есть, используя мелкую наждачную бумагу или специальный очиститель контактов. Убедитесь, что пружинный контакт внутри патрона не деформирован и обеспечивает надежное прижатие к цоколю лампы.

Возьмите новую лампу накаливания подходящего типа и мощности (обычно Т5, 1.2Вт или W1.2W для подсветки). Внимательно осмотрите ее цоколь: с двух сторон расположены контакты разного размера. Более широкий контакт - это "+" (плюс), а более узкий - это "-" (минус) или "масса".

Пошаговая установка лампы в патрон

1. Определите полярность в патроне: Внутри пластикового патрона есть два паза для контактов лампы. Один паз шире, другой уже. Это соответствует контактам на лампе. Широкий паз в патроне предназначен для широкого ("плюсового") контакта лампы.
2. Совместите контакты: Аккуратно вставьте лампу в патрон, совместив широкий контакт лампы с широким пазом патрона, а узкий контакт лампы - с узким пазом патрона. Соблюдение полярности критически важно! Если лампа вставлена неправильно, она гореть не будет.
3. Вставьте лампу до упора: Плавно, без чрезмерного усилия, вдавите лампу в патрон до характерного щелчка или до ощущения полного упора. Убедитесь, что оба контакта лампы полностью вошли в свои направляющие пазы патрона.
4. Проверьте фиксацию: Слегка потяните за лампу, чтобы убедиться, что она надежно зафиксирована в патроне пружинными защелками самого патрона. Лампа не должна выпадать или болтаться.
5. Аккуратное обращение: Никогда не беритесь за стеклянную колбу лампы голыми пальцами! Жировые следы от пальцев приводят к локальному перегреву и преждевременному перегоранию. Если вы все же коснулись колбы, протрите ее чистой тканью, смоченной в спирте.
6. Проверка перед сборкой: Настоятельно рекомендуется подключить аккумулятор и проверить работу только что установленной лампы, прежде чем собирать всю панель приборов обратно. Это сэкономит время, если лампа неисправна или установлена с ошибкой полярности.

Элемент	Правильно	Неправильно	Последствия ошибки
Полярность	Широкий контакт лампы в широкий паз патрона	Широкий контакт лампы в узкий паз патрона	Лампа не горит
Фиксация	Лампа вставлена до упора, зафиксирована защелками	Лампа вставлена не до конца, болтается	Плохой контакт, мигание, лампа может выпасть
Касание колбы	Установка за цоколь, чистая колба	Установка за колбу, жировые следы	Снижение срока службы лампы, перегорание

После успешной проверки работоспособности лампы можно аккуратно установить плату или блок подсветки обратно в панель приборов, соблюдая осторожность, чтобы не повредить проводку или другие элементы, и произвести окончательную сборку щитка.

Проверка цоколей ламп на окисление и повреждения

Начинайте с визуального осмотра всех лампочек приборной панели через снятую декоративную накладку. Используйте фонарик для тщательной проверки состояния металлических контактов цоколей – ищите характерные белые или зеленоватые пятна окислов, темные подгары, а также деформации или трещины на керамических основаниях. Особое внимание уделите точкам припайки проводов к цоколю – там часто образуются микротрещины.

Последовательно извлекайте каждую лампу из посадочных гнезд, аккуратно проворачивая против часовой стрелки. Проверяйте посадочные места на плате приборного щитка: контактные лепестки должны быть упругими, без следов коррозии или почернения. Если обнаружены загрязнения на контактах, очистите их ластиком или ватной палочкой, смоченной в изопропиловом спирте.

Алгоритм диагностики и устранения неисправностей

1. Тестирование контактов мультиметром:
   • Переведите прибор в режим прозвонки
   • Прикоснитесь одним щупом к центральному контакту цоколя
   • Вторым щупом коснитесь бокового металлического ободка
   Отсутствие звукового сигнала указывает на обрыв цепи
2. Восстановление поврежденных элементов:

   Проблема	Способ ремонта
   Окисленные контакты	Зачистка мелкой наждачной бумагой (№600-800)
   Разболтанные лепестки	Аккуратное подгибание пассатижами
   Трещины в пайке	Пропайка контактов оловянно-свинцовым припоем

После чистки обязательно обработайте контакты токопроводящей смазкой – это предотвратит повторное окисление. При замене ламп используйте только оригинальные модели А12-1,2-3 (1.2Вт) с вольфрамовой нитью – светодиодные аналоги могут вызвать ошибки CAN-шины. Соберите схему в обратном порядке, особо тщательно защелкнув фиксаторы пластиковой облицовки во избежание дребезга.

Чистка контактов в патронах ламп подсветки

Одной из самых распространенных причин неисправности подсветки являются окисленные или подгоревшие контакты внутри патронов ламп. Со временем из-за плохого контакта, попадания влаги или просто старения металла, точки соединения цоколя лампы и пружинных контактов патрона покрываются нагаром или окислом, что прерывает электрическую цепь.

Перед началом работ обязательно отсоедините минусовую клемму аккумуляторной батареи. Это исключит риск короткого замыкания при случайном касании контактов инструментом. Снятие панели приборов требует аккуратности, чтобы не сломать пластиковые крепления.

Пошаговая процедура чистки контактов

1. Демонтируйте панель приборов, следуя инструкции для вашей модели ВАЗ-2110 (обычно требуется снять накладку рулевой колонки, декоративную крышку над панелью и открутить крепежные винты/гайки самой панели).
2. Отсоедините все электрические разъемы, идущие к тыльной стороне панели приборов. Запомните или пометьте их расположение для правильной обратной сборки.
3. Извлеките лампы подсветки из их патронов. Обычно они устанавливаются поворотом против часовой стрелки. Осмотрите нити накала ламп – если они оборваны, лампа требует замены.
4. Внимательно осмотрите контактные поверхности внутри каждого патрона:
   • Ищите темный нагар, зеленоватый или белесый окисел, следы оплавления.
   • Проверьте упругость пружинных контактов – они должны плотно прижиматься к цоколю лампы.
5. Очистите контакты:
   • Используйте канцелярский ластик (стирательную резинку). Активно потрите им контактные площадки и боковые пружины. Это мягкий и эффективный способ удаления легкого окисла.
   • При сильном нагаре или коррозии аккуратно зачистите контакты мелкозернистой наждачной бумагой (№600-800) или надфилем с мелкой насечкой. Удаляйте только загрязнения, не стачивайте сам металл контакта.
   • После механической очистки протрите контакты безворсовой салфеткой, слегка смоченной в очистителе контактов или изопропиловом спирте, чтобы убрать остатки абразива и загрязнений.
6. Подогните пружинные контакты при необходимости. Если контакты потеряли упругость и не обеспечивают плотного прилегания к цоколю лампы, очень осторожно подогните их наружу с помощью тонкой отвертки или пинцета для лучшего прижима.
7. Нанесите консистентную смазку для электрических контактов (специальный состав, не проводящий ток, но предотвращающий окисление) тонким слоем на очищенные поверхности. Не используйте обычные смазки типа Литола или графитки!
8. Проверьте результат до сборки (опционально, но желательно): временно подключите панель к разъемам, подсоедините АКБ и включите габариты. Убедитесь, что подсветка на проверенных патронах работает. Отсоедините АКБ снова.
9. Установите лампы на место (новые или проверенные старые), вставив их в патроны и повернув по часовой стрелке до фиксации.
10. Соберите панель приборов в обратном порядке, надежно закрепите ее и подключите все разъемы. Подсоедините минусовую клемму АКБ.

Регулярная профилактическая чистка контактов и использование качественных ламп значительно продлят срок службы подсветки приборной панели. Если проблема не устранена после чистки всех патронов, ищите неисправность в проводке, переключателе освещения или самом блоке приборов.

Инструмент/Материал	Назначение
Крестовые отвертки	Демонтаж панели приборов и креплений
Канцелярский ластик	Мягкая очистка легкого окисла
Мелкая наждачная бумага (№600-800) / Надфиль	Зачистка сильного нагара или коррозии
Очиститель контактов / Изопропиловый спирт	Обезжиривание после механической очистки
Консистентная смазка для электроконтактов	Защита от окисления
Безворсовые салфетки	Вытирание контактов

Демонтаж панели приборов ВАЗ-2110

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите пластиковую заглушку над рулевой колонкой, открутив крестовой отверткой фиксирующий винт под ней.

Демонтируйте нижнюю декоративную накладку рулевой колонки: потяните ее на себя, освобождая фиксаторы. Открутите два самореза крепления кожуха колонки снизу и снимите его.

Основные этапы снятия панели

1. Освободите крепления:
   • Открутите два верхних самореза над комбинацией приборов
   • Снимите четыре боковых винта по краям панели
2. Извлеките блок управления печкой:
   • Аккуратно подденьте регуляторы температуры и обдува
   • Отсоедините колодку проводов с тыльной стороны
3. Отключите разъемы панели:

   Цвет колодки	Назначение
   Белая	Питание приборов
   Синяя	Указатели поворотов
   Черная	Датчики и подсветка

4. Извлеките панель:
   • Потяните комбинацию приборов на себя
   • Проверьте отсутствие зацепов за тросик спидометра
   • Выведите панель в салон через рулевое пространство

Важно: При отключении разъемов запомните их расположение – для удобства сфотографируйте схему подключения. Избегайте резких движений при извлечении, чтобы не повредить пластиковые защелки.

Отключение разъемов комбинации приборов

Отсоединение разъемов комбинации приборов – обязательный шаг при диагностике или замене элементов подсветки. На ВАЗ-2110 доступ к разъемам осуществляется после снятия защитной крышки рулевой колонки и частичной разборки пластиковой облицовки под рулем. Для работы потребуется крестовая отвертка и фонарик для подсветки рабочей зоны.

На тыльной стороне приборной панели расположены три основных разъема: красный (Х1), синий (Х2) и белый (Х3). Каждый фиксируется пластиковым зажимом. Перед отсоединением запомните их положение или сделайте фото – неправильное подключение вызовет сбои в работе приборов. Аккуратно нажмите на фиксатор каждого разъема и потяните его на себя без резких движений.

Проверка и действия после отключения

После снятия разъемов выполните следующие действия:

• Визуальный осмотр контактов: ищите окисления, загрязнения или деформацию штырьков. Зеленоватый налет или почернение указывают на коррозию.
• Очистка: обработайте контакты спиртом или очистителем электроники (WD-40), используя ватную палочку. Загнутые штырьки аккуратно выпрямите пинцетом.
• Диагностика проводки: проверьте мультиметром целостность проводов, идущих к разъемам, на предмет обрыва или КЗ. Особое внимание – цепям подсветки (контакты 9 и 10 на Х1, 5 и 6 на Х2).

При обратной установке убедитесь, что разъемы плотно защелкнулись – характерный щелчок подтвердит фиксацию. Если подсветка не заработала после чистки, проблема может скрываться в перегоревших лампочках, неисправном блоке управления или повреждении дорожек на плате приборов.

Визуальный осмотр дорожек платы на предмет трещин

Извлеките комбинацию приборов из панели, отсоединив разъемы проводов. Аккуратно разберите корпус щитка, получив доступ к печатной плате с обратной стороны циферблатов. Обеспечьте яркое освещение рабочей зоны – используйте настольную лампу или мощный фонарик.

Возьмите увеличительное стекло (лупу 5-10х) для детального изучения. Поворачивайте плату под разными углами к источнику света, чтобы выявить малозаметные дефекты. Особое внимание уделите участкам возле монтажных отверстий, зонам пайки разъемов и местам сгибов конструкции.

Ключевые этапы проверки

• Тщательно исследуйте каждую дорожку – ищите микротрещины, потемнения или вздутия лакового покрытия.
• Проверьте целостность контактных площадок возле пайки ламп подсветки – частые точки обрыва из-за вибраций.
• Осмотрите пайку разъема питания – переломы дорожек часто возникают у краев платы в местах ввода жгута.

Тип дефекта	Внешние признаки	Способ проверки
Полный обрыв дорожки	Видимая щель, расслоение материала	Визуально под лупой
Микротрещина	Тонкая темная линия, искривление геометрии дорожки	Изгиб платы (осторожно!)
Отслоение контактной площадки	Кольцевой разрыв вокруг ножки детали	Покачивание пайки пинцетом

При обнаружении трещины зачистите поврежденный участок мелкой наждачной бумагой (№600-800). Обезжирьте поверхность спиртом и восстановите дорожку, используя:

1. Проволочную перемычку (медный провод Ø 0.2-0.3 мм)
2. Токопроводящий лак или специальную краску
3. Паяльник 25-40Вт с тонким жалом и оловянным припоем

После ремонта обязательно проверьте мультиметром в режиме прозвонки отсутствие обрывов между контрольными точками цепи.

Проверка пайки контактов платы комбинации приборов

Плохая пайка контактов на плате комбинации приборов – частая причина отсутствия подсветки. Со временем вибрации и перепады температуры приводят к образованию микротрещин в припое, особенно вокруг разъемов и контактов ламп. Это нарушает электрическую цепь и блокирует подачу напряжения на подсветку.

Для диагностики требуется демонтировать приборную панель и получить доступ к электронной плате. Вам понадобятся: паяльник (25-40 Вт), припой, флюс, увеличительное стекло, мультиметр и тонкая отвертка. Обязательно отсоедините минусовую клемму АКБ перед началом работ.

1. Снимите комбинацию приборов:
   • Открутите саморезы крепления панели под рулевой колонкой
   • Аккуратно потяните блок на себя, отсоедините все разъемы
   • Извлеките стрелки спидометра и тахометра, открутите заднюю крышку
2. Проведите визуальный осмотр:
   • Исследуйте места пайки разъемов питания (X1) и подсветки (X2)
   • Проверьте контакты лампочек/светодиодов (особенно выводы «массы»)
   • Ищите темные кольца вокруг выводов, трещины или отслоения
3. Прозвоните мультиметром:
   • В режиме «прозвонки» проверьте соединение между:
     • Контактами разъема и соответствующими точками на плате
     • Посадочными гнездами ламп и дорожками питания/земли
   • При отсутствии сигнала – участок требует перепайки
4. Перепаяйте проблемные точки:
   • Обработайте контакт флюсом, прогрейте паяльником до расплавления старого припоя
   • Удалите остатки припоя оплеткой или отсосом
   • Нанесите новый припой (олова/свинец), создав гладкую «вулканическую» поверхность
   • Особое внимание уделите контактам 7 (подсветка+) и 8 (подсветка-) на разъеме X2

Тестирование питания на фишке подключения приборки

Подготовьте мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с пределом 20 Вольт. Снимите комбинацию приборов, чтобы получить доступ к задней части и фишкам подключения. Найдите основную широкую фишку (обычно белого цвета).

Включите зажигание и активируйте габаритные огни или ближний свет фар (в зависимости от модели, подсветка может зажигаться от одного из этих переключателей). Это необходимо для подачи напряжения на цепь подсветки.

Измерение напряжения на контактах подсветки

На фишке подключения комбинации приборов найдите контакты, отвечающие за питание подсветки. Для ВАЗ-2110 это обычно:

• Контакт 9 (маркировка на фишке или схеме): Постоянное питание +12В подсветки (через предохранитель F4).
• Контакт 10 (маркировка на фишке или схеме): Управление массой (GND) для подсветки через ручку регулировки яркости (выход с реостата).

Порядок измерений:

1. Черный щуп мультиметра надежно подключите к «чистой» массе кузова (например, болту крепления торпедо или минусу АКБ).
2. Красным щупом коснитесь контакта 9 фишки приборки. При исправной цепи питания и предохранителе F4, мультиметр должен показать напряжение бортовой сети (~12-14В).
3. Переместите красный щуп на контакт 10 фишки. Теперь мультиметр должен показать напряжение, отличное от нуля (например, 10-12В при максимальной яркости реостата). Напряжение на контакте 10 должно изменяться при повороте ручки регулировки яркости подсветки.

Контакт	Нормальное показание	Возможная проблема при отклонении
9 (+12V)	~12-14В	Обрыв цепи, перегорел F4, неисправность монтажного блока
10 (GND через реостат)	>0В, меняется с яркостью	Обрыв цепи, неисправность реостата, проблема в цепи массы

Проверка цепи массы (контакт 10):

1. Переключите мультиметр в режим прозвонки диодов или измерения сопротивления (Омы).
2. Одним щупом прикоснитесь к контакту 10 на фишке приборки.
3. Вторым щупом прикоснитесь к «чистой» массе кузова.
4. При исправной цепи (реостат в положении макс. яркости) сопротивление должно быть близко к нулю Ом. При повороте ручки реостата сопротивление должно плавно увеличиваться.

Поиск обрыва провода питания подсветки (розовый с черным)

Проверка целостности провода начинается с демонтажа комбинации приборов для доступа к колодке подключения. Отсоедините фишку с тыльной стороны панели, найдите в разъеме контакт розового провода с черной полосой – именно он отвечает за подачу питания на подсветку при включении габаритов.

Подготовьте мультиметр в режиме прозвонки или измерения сопротивления. Один щуп прибора зафиксируйте на указанном контакте колодки приборной панели. Второй щуп подключите к контакту розово-черного провода на колодке выключателя наружного освещения (расположен слева от руля), предварительно сняв его и включив габариты.

Последовательность действий при обрыве:

1. При отсутствии сигнала мультиметра между точками – обрыв подтвержден.
2. Визуально осмотрите участок жгута от рулевой колонки до приборной панели, особенно зоны перегибов у креплений.
3. Аккуратно прощупайте провод по всей длине: вздутие или продавленность изоляции указывают на повреждение.
4. Если визуальный осмотр не выявил дефектов, разделите жгут и прозвоните каждый сегмент провода отдельно.

Тип неисправности	Способ устранения
Обрыв в зоне доступности	Зачистка концов, скрутка с пайкой и изоляция термоусадкой
Повреждение внутри жгута	Прокладка дублирующего провода параллельно штатной трассе
Окисление контактов	Очистка клемм колодок контактной пастой или спиртом

Важно: перед восстановлением цепи обесточьте автомобиль, отсоединив клемму «–» от аккумулятора. При замене провода используйте кабель аналогичного сечения (0.75 мм²).

Проверка провода массы приборной панели (черный)

Черный провод массы обеспечивает замыкание электрической цепи подсветки панели приборов. При нарушении его контакта с кузовом ("массой") цепь разрывается, что приводит к отсутствию свечения лампочек.

Для диагностики и восстановления работоспособности выполните следующие действия последовательно, соблюдая технику безопасности (отключите минусовую клемму АКБ перед началом работ).

Порядок проверки и ремонта

1. Определите место подключения массы
   Найдите черный провод, идущий от жгута приборной панели. На ВАЗ-2110 он крепится к кузову винтом под торпедо справа от рулевой колонки (в районе крепления бардачка).
2. Визуальный осмотр и очистка
   • Открутите винт крепления массового провода (обычно М6 под ключ на 10).
   • Осмотрите контактную клемму провода и точку крепления на кузове: исключите окисление, ржавчину или слой краски.
   • Зачистите контактные поверхности до металлического блеска ножом или мелкой наждачной бумагой.
3. Проверка целостности провода
   • Прозвоните мультиметром в режиме сопротивления (Ω) провод от клеммы до точки соединения с жгутом панели приборов.
   • Показания прибора должны быть близки к нулю (0.1–0.5 Ом). Высокое сопротивление или обрыв требуют замены участка провода.
4. Проверка качества "массы"
   • Подключите мультиметр в режиме вольтметра (постоянное напряжение 20V).
   • Минусовой щуп прижмите к очищенному месту крепления массы на кузове, плюсовой – к плюсовой клемме АКБ.
   • Напряжение должно быть в пределах 0.02–0.05V. Показания выше 0.2V указывают на плохой контакт кузова с АКБ.
5. Сборка и контроль
   • Надежно затяните винт крепления массы после очистки.
   • Обработайте контакт водоотталкивающей смазкой (например, Литолом) для предотвращения коррозии.
   • Проверьте работу подсветки после подключения АКБ.

Важно: Если проблема сохраняется, проверьте дополнительную массовую точку возле аккумулятора (провод от "-" АКБ к кузову) и целостность черного провода по всей длине жгута.

Восстановление нарушенных контактов в разъемах

Нарушение контактов в разъемах – частая причина отказа подсветки панели приборов ВАЗ-2110. Окисление, коррозия или деформация клемм блокируют подачу напряжения на лампы. Особенно уязвимы разъемы за комбинацией приборов и под рулевой колонкой, где скапливается влага и пыль.

Проверку начинайте с главного разъема комбинации приборов (белого цвета, 8–10 контактов) и колодки монтажного блока (черный разъем Ш8). Осмотрите также контакты подрулевых переключателей и реле подсветки. Механические повреждения проводки часто возникают возле мест изгиба.

Порядок восстановления контактов

1. Отсоедините минусовую клемму АКБ.
2. Демонтируйте пластиковую накладку под рулем и защитный кожух под приборной панелью.
3. Аккуратно отсоедините разъемы:
   • Комбинации приборов (два фиксатора по бокам)
   • Монтажного блока (черный Ш8)
   • Переключателей света
4. Осмотрите контакты:
   • Окисление – белый/зеленый налет
   • Загрязнение – следы влаги или грязи
   • Деформация – погнутые или разогнутые ламели

Проблема	Метод устранения
Окисление/грязь	Очистка ватной палочкой, смоченной в спирте или WD-40
Слабый прижим	Аккуратный подгиб контактных лепестков тонкой отверткой
Сильная коррозия	Замена клеммы в разъеме или штекера провода

После обработки нанесите на контакты токопроводящую смазку. Соберите разъемы, убедившись в четкой фиксации. Подключите АКБ и проверьте подсветку. Если проблема сохранилась – прозвоните цепь тестером от клеммы №4 (габариты) и №10 (масса) разъема приборной панели.

Диагностика кнопки включения наружного освещения

Проверьте работу кнопки, включив габаритные огни и наблюдая за индикатором на панели приборов. Если индикатор не загорается при нажатии, но фары/габариты функционируют нормально, проблема может заключаться в самой кнопке или её контактах.

Снимите кнопку с посадочного места, предварительно отключив минусовую клемму АКБ. Осмотрите фиксатор и аккуратно демонтируйте элемент, используя плоскую отвёртку для поддевания корпуса. Извлеките разъём питания для дальнейшей диагностики.

Этапы проверки кнопки

1. Визуальный осмотр контактов разъёма и клемм кнопки на предмет:
   • Окисления (белый или зелёный налёт)
   • Загрязнения маслом или пылью
   • Механических повреждений (трещины, сколы)
2. Очистка контактов:
   • Используйте спрей-очиститель электроники (WD-40 Specialist Contact Cleaner)
   • Аккуратно протрите штекеры безворсовой салфеткой
3. Прозвонка мультиметром:
   1. Переведите тестер в режим измерения сопротивления (Ω)
   2. Подсоедините щупы к контактам кнопки
   3. Нажмите клавишу – исправная кнопка покажет 0-1 Ом при нажатии и бесконечность в отпущенном состоянии

Показания мультиметра	Состояние кнопки
0-1 Ом при нажатии	Исправна
Бесконечность при нажатии	Обрыв цепи
Колебания показаний	Износ контактов
Нулевое сопротивление всегда	Замыкание

При обнаружении неисправности замените кнопку на новую (артикул 2110-3723010). Установите деталь в обратном порядке, убедившись в чёткой фиксации разъёма и срабатывании фиксаторов корпуса.

Разборка и чистка контактов выключателя света

Для доступа к контактам снимите выключатель света с рулевой колонки: отключите минусовую клемму АКБ, демонтируйте пластиковую накладку рулевой колонки, отожмите фиксаторы корпуса выключателя и аккуратно отсоедините электроразъем.

Разберите корпус выключателя, открутив крепежные винты или аккуратно разделив половинки корпуса тонкой отверткой. Извлеките внутренний блок с контактными группами, обращая внимание на расположение пружинок и подвижных элементов.

Процесс чистки контактов

1. Визуально осмотрите латунные контакты на потемнение, нагар или окисление.
2. Обработайте контакты безворсовой салфеткой, смоченной в очистителе электроники (например, Kontakt U или аналоге).
3. Для сильных загрязнений используйте мелкозернистую наждачную бумагу (№600-800):
   • Аккуратно зачищайте только контактные площадки
   • Избегайте деформации контактов
4. Удалите абразивную пыль кисточкой и повторно протрите очистителем.

После чистки проверьте подвижность всех элементов, нанесите на контакты токопроводящую смазку (тонким слоем). Соберите выключатель в обратном порядке, установите на место и проверьте работу подсветки.

Тип неисправности	Способ устранения
Окисление контактов	Чистка очистителем + смазка
Глубокий нагар	Аккуратная зачистка наждачкой
Деформация контактов	Аккуратное выравнивание пинцетом

Замена неисправного подрулевого переключателя

Если диагностика подтвердила неисправность подрулевого переключателя (комбинации), отвечающего за включение габаритов и ближнего света, его необходимо заменить. Именно через этот переключатель подается питание на подсветку приборной панели при включении наружного освещения.

Перед началом работ обязательно снимите клемму «минус» с аккумуляторной батареи для предотвращения короткого замыкания и срабатывания предохранителей. Подготовьте тонкую крестовую отвертку и новый переключатель, соответствующий модели автомобиля.

Процедура замены

1. Снимите пластиковый кожух рулевой колонки. Открутите саморезы, удерживающие нижнюю часть кожуха, аккуратно разъедините половинки верхнего и нижнего кожуха.
2. Отсоедините разъемы. Найдите разъемы проводки, подключенные к задней части переключателя. Нажмите на фиксаторы и отсоедините колодки.
3. Извлеките старый переключатель. Открутите крепежные винты или шурупы (обычно 2-3 шт.), удерживающие корпус переключателя на кронштейне рулевой колонки. Плавно вытяните блок из посадочного места.
4. Установите новый переключатель. Вставьте новый блок в штатное положение, совместив крепежные отверстия. Затяните винты крепления с умеренным усилием.
5. Подключите разъемы. Соедините колодки проводов с новым переключателем до характерного щелчка фиксаторов. Убедитесь в надежности соединения.
6. Соберите кожух рулевой колонки. Совместите половинки кожуха, закрепите их саморезами. Проверьте отсутствие пережатых проводов.

Проверка работы: Подключите клемму АКБ. Включите зажигание и активируйте габаритный свет или ближний свет фар поворотом рычага нового переключателя. Убедитесь, что подсветка панели приборов загорелась. Проверьте также работу всех функций переключателя (повороты, дальний свет, стеклоочистители при необходимости).

Ключевые моменты	Примечание
Отключение АКБ	Обязательный этап для безопасности и защиты электрооборудования
Фиксация разъемов	Щелчок при подключении подтверждает правильность соединения
Крепежные винты	Не допускайте их потери при демонтаже
Проверка функций	Тестируйте не только подсветку, но и все режимы работы переключателя

Важно: Если подсветка не заработала после замены, перепроверьте предохранитель F4 (7.5 А) в монтажном блоке салона и целостность цепи питания подсветки панели приборов. Возможна скрытая проблема в проводке.

Проверка целостности проводов от выключателя до блока подсветки

После подтверждения наличия массы на панели приборов и исправности самой подсветки (лампочек/светодиодов и их питания), фокус смещается на цепь управления от подрулевого переключателя. Необходимо проверить целостность проводов, передающих сигнал "+" при включении габаритов от выключателя до разъема панели приборов.

Ключевыми для проверки являются два провода в колодке подрулевого переключателя освещения: провод управления подсветкой панели приборов (обычно коричневый, маркировка 12 на старой схеме/12а на новой) и провод "+" после замка зажигания (черно-белый, маркировка 13). Необходимо убедиться, что напряжение при включенных габаритах приходит на контакт 12 выключателя, а затем корректно передается по коричневому проводу до блока панели приборов.

Методика проверки проводов

Потребуется мультиметр в режиме измерения напряжения (DCV 20V) и прозвонки/измерения сопротивления (Ω), или контрольная лампа. Работу проводите при снятой клемме с аккумулятора для проверки целостности и отсутствия КЗ.

1. Подготовка:
   • Снимите минусовую клемму с аккумулятора.
   • Найдите разъем подрулевого переключателя освещения (обычно за бардачком или под рулем) и разъем панели приборов (за самой панелью).
   • Обеспечьте доступ к контактам в этих разъемах.
2. Проверка подачи напряжения на выключатель (контакт 13):
   • Верните клемму АКБ на место.
   • Включите зажигание (без запуска двигателя).
   • Минусовой щуп мультиметра/контрольки на надежную массу (кузов).
   • Плюсовым щупом коснитесь контакта 13 (черно-белый провод) в колодке выключателя. Должно быть ~12V. Если нет – проблема в цепи питания выключателя (предохранитель F7, проводка до него).
3. Проверка выходного сигнала с выключателя (контакт 12):
   • Включите габаритные огни.
   • Плюсовым щупом мультиметра/контрольки коснитесь контакта 12 (коричневый провод) в колодке выключателя. Должно быть ~12V. Если напряжения нет при наличии +12V на контакте 13 – неисправен сам выключатель освещения.
4. Проверка целостности коричневого провода (12/12а):
   • Снимите клемму АКБ снова.
   • Переведите мультиметр в режим прозвонки/измерения сопротивления (Ω).
   • Одним щупом подключитесь к контакту коричневого провода (12) в колодке выключателя.
   • Вторым щупом подключитесь к контакту коричневого провода в колодке панели приборов (контакт, куда приходит этот провод от выключателя).
   • Мультиметр должен показать сопротивление близкое к 0 Ом (короткое замыкание в режиме прозвонки). Высокое сопротивление (OL или 1) или обрыв (бесконечность) указывают на обрыв провода.
5. Проверка отсутствия КЗ коричневого провода на массу:
   • Одним щупом мультиметра (в режиме Ω) оставайтесь на контакте коричневого провода (12) в колодке выключателя.
   • Второй щуп подключите к надежной массе кузова (очищенный болт).
   • Мультиметр должен показать сопротивление, стремящееся к бесконечности (OL или 1). Низкое сопротивление указывает на короткое замыкание провода на массу где-то на участке.

Таблица 1: Методы проверки целостности провода

Цель проверки	Режим мультиметра	Точка подключения щупа 1	Точка подключения щупа 2	Исправное состояние
Целостность провода (12)	Прозвонка / Ω	Контакт 12 колодки выключателя	Контакт коричн. провода колодки ПП	~0 Ом (писк)
Отсутствие КЗ на массу (12)	Прозвонка / Ω	Контакт 12 колодки выключателя	Масса кузова	OL / 1 / >1 МОм

Обрыв чаще всего происходит в местах перегибов (например, при выходе жгута из моторного щита в салон за бардачком, или в районе крепления под рулем). Короткое замыкание на массу обычно следствие перетирания изоляции. При обнаружении обрыва или КЗ провод необходимо заменить или отремонтировать участок.

Поиск возможного КЗ в цепи подсветки

Короткое замыкание (КЗ) в цепи подсветки приводит к срабатыванию предохранителя F4 (7.5А) в монтажном блоке, что полностью обесточивает панель приборов. Первый шаг – визуальный осмотр проводов и разъёмов на предмет повреждений изоляции, перетёртостей или оплавленных участков. Особое внимание уделите зоне возле рулевой колонки и местам прохода жгута через металлические кузовные элементы.

Отсоедините разъём комбинации приборов и заднюю подсветку прикуривателя. Снимите предохранитель F4 и подключите мультиметр в режиме омметра между его контактами. Если прибор показывает сопротивление близкое к нулю (0–5 Ом) – КЗ присутствует в цепи. Для локализации поочерёдно отключайте потребители подсветки, контролируя сопротивление на контактах предохранителя.

Методы диагностики КЗ

1. Пошаговое отключение элементов:
   • Отсоедините разъём панели приборов (колодка Х1)
   • Отсоедините подсветку прикуривателя
   • Отключите регулятор яркости подсветки (если установлен)
2. Прозвонка цепи мультиметром:
   • Отключите АКБ и снимите предохранитель F4
   • Замерьте сопротивление между контактом №1 колодки Х1 (синий провод) и массой
   • Норма: ∞ Ом (обрыв). КЗ: 0–5 Ом
3. Проверка изоляции:
   • Осмотрите жгут проводов от монтажного блока до приборной панели
   • Проверьте места контакта с кузовом возле педального узла
   • Исследуйте зону за левой торпедной заглушкой (частый участник КЗ)

При обнаружении КЗ замените повреждённый участок провода, восстановите изоляцию или установите защитную гофру. Если видимых дефектов нет, используйте метод последовательного разъединения колодок жгута для сужения зоны поиска. Особо тщательно проверьте контакты на предмет замыкания соседних пинов внутри разъёмов.

Как найти утечку тока мультиметром

Подготовьте мультиметр: установите режим измерения постоянного тока (DCA) на предел 10А. Выключите зажигание, закройте все двери, багажник и капот. Убедитесь, что все потребители отключены: освещение, магнитола, сигнализация (переведите в режим обслуживания).

Отсоедините минусовую клемму от аккумулятора. Подключите красный щуп мультиметра к снятой клемме, черный щуп – к отрицательной клемме АКБ. Прибор включен в разрыв цепи между аккумулятором и массой автомобиля.

Порядок действий

1. Зафиксируйте показания мультиметра. Нормальный ток утечки: 0,02-0,06 А (20-60 мА)
2. При превышении нормы (более 0,1 А) последовательно извлекайте предохранители из монтажного блока
3. Наблюдайте за показаниями: когда ток нормализуется, проблемная цепь найдена
4. Изучите схему цепи этого предохранителя: проверьте лампы подсветки, проводку, реле, контакты

Особое внимание уделите цепям подсветки: предохранители F7 (10А) и F18 (7,5А). Проверьте исправность реостата на рулевой колонке – его замыкание частая причина утечек.

При обнаружении проблемной цепи:

• Визуально осмотрите провода на перетирание в местах перегибов
• Проверьте контакты разъемов панели приборов на окисление
• Отключите потребители цепи поочередно для локализации неисправности

Значение тока	Статус
0,01-0,06 А	Норма
0,07-0,15 А	Требуется диагностика
Выше 0,15 А	Критическая утечка

После устранения неисправности повторно замерьте ток утечки. Убедитесь в восстановлении подсветки приборов. При отсутствии опыта обратитесь к автоэлектрику – ошибки при измерениях могут вывести из строя электронику.

Диагностика прикуривателя при проблемах с предохранителем

При отказе подсветки панели приборов на ВАЗ-2110 первым делом проверьте предохранитель F18 (15А), отвечающий за цепи прикуривателя и подсветку приборов. Эти элементы объединены в одну цепь, поэтому перегорание F18 влияет на оба узла одновременно.

Для диагностики выполните последовательные действия: визуально осмотрите предохранитель, проверьте напряжение на его контактах, протестируйте целостность цепи прикуривателя. Это поможет локализовать причину – короткое замыкание, перегрузка или механическое повреждение проводки.

Порядок диагностики

1. Визуальный осмотр предохранителя
   Извлеките F18 из монтажного блока (расположен под панелью слева от руля). Осмотрите плавкую перемычку – почернение или разрыв укажут на перегорание.
2. Проверка напряжения
   Включите зажигание. Используя мультиметр в режиме вольтметра:
   • Замерьте напряжение на обоих контактах гнезда F18 (относится массы)
   • Норма: ~12В на одном из контактов. Отсутствие напряжения указывает на обрыв питания.
3. Тест прикуривателя
   • Очистите гнездо от мусора и окислов
   • Замерьте сопротивление между центральным контактом прикуривателя и массой авто (должно быть ∞ Ом)
   • Проверьте сопротивление между боковыми лепестками гнезда и массой (норма: ~0 Ом)

Показатель	Нормальное значение	Признак неисправности
Сопротивление центрального контакта прикуривателя на массу	Бесконечность (∞)	Нулевое значение (короткое замыкание)
Напряжение на контактах F18	12±0.5В	Менее 11В или отсутствие

Если предохранитель перегорает сразу после замены – ищите короткое замыкание в цепи. Частые причины: оплавление проводов около выхлопной системы, повреждение изоляции под панелью, заклинивание спирали прикуривателя, подключение мощных потребителей (компрессор, инвертер).

После устранения неисправности установите новый предохранитель номиналом ровно 15А. Замена на повышенный номинал вызовет перегрозку проводки. Проверьте работу подсветки и прикуривателя одновременно – восстановление обоих функций подтвердит успешность ремонта.

Влияние нештатных приборов на цепь подсветки

Установка дополнительного оборудования (магнитола, навигатор, парктроники) часто требует подключения к штатной электропроводке. Если монтаж выполнен некорректно, это создает риски для цепи подсветки приборной панели. Особенно критично прямое подсоединение к проводам подсветки без предохранителей или с нарушением полярности.

Непрофессиональная врезка в цепь ведет к перегрузкам: потребляемый ток нештатных устройств суммируется со штатной нагрузкой. Тонкие заводские провода не рассчитаны на такое, что вызывает нагрев, оплавление изоляции и обрыв контактов. Частым последствием становится выход из строя реле или предохранителя F8 (10А), отвечающего за подсветку панели.

Распространенные проблемы и методы диагностики

Типичные неисправности при вмешательстве в проводку:

• Короткое замыкание из-за повреждения изоляции при установке оборудования
• Перегорание предохранителя F8 из-за превышения нагрузки
• Окисление контактов в местах самодельных скруток
• Коррозия колодки подключения магнитолы после подачи питания с подсветки

Порядок проверки:

1. Отключить все нештатные устройства от цепи подсветки
2. Проверить целостность предохранителя F8 в монтажном блоке
3. Тестером замерить напряжение на контакте "58" (провод серо-красный) при включенной подсветке
4. Осмотреть колодки подключения магнитолы на предмет оплавлений

Симптом	Вероятная причина
Подсветка пропадает после включения магнитолы	Перегрузка цепи F8
Потускнение ламп при работе допоборудования	Падение напряжения на скрутках
Локальное отсутствие подсветки	Обрыв провода при монтаже

При восстановлении цепи обязательно используйте отдельные реле и предохранители для нештатных приборов. Подключайте их напрямую к АКБ через клемму Х2 монтажного блока, избегая врезки в штатную проводку подсветки.

Проверка давления масла (если подсветка пропадает при пуске)

При запуске двигателя происходит резкое падение напряжения в бортовой сети из-за стартера. Если при этом гаснет подсветка приборов, а датчик давления масла исправен и показывает критически низкие значения (или отсутствие давления), это указывает на реальную проблему с давлением масла. Система защиты "приглушает" второстепенные потребители (включая подсветку) для сохранения энергии на работу ЭБУ и датчиков безопасности.

Игнорирование этого симптома может привести к масляному голоданию и серьезным повреждениям двигателя (износ вкладышей, задиры на валах, заклинивание). Требуется немедленная диагностика системы смазки:

1. Проверьте уровень масла:
   • Заглушите двигатель и подождите 5 минут
   • Извлеките щуп, протрите его, повторно погрузите и проверьте уровень (должен быть между метками MIN/MAX)
2. Контроль состояния масла:
   • Наличие металлической стружки на щупе – признак износа деталей
   • Слишком жидкая консистенция или запах горелого – необходимость замены
3. Проверка датчика давления:
   • Отключите разъем датчика (расположен возле масляного фильтра)
   • При включенном зажигании замкните контакты разъема проводом – стрелка на панели должна подняться до максимума
   • Если стрелка не двигается – неисправна проводка или приборная панель
4. Замер механического давления (требуется манометр):

   Действие	Нормальное давление (на прогретом моторе)
   Холостой ход (800-900 об/мин)	Не менее 0.5-1.0 бар
   2000 об/мин	2.0-4.0 бар
   5000 об/мин	4.5-6.5 бар

   Важно: Замер производится через технологическое отверстие вместо датчика давления

При обнаружении низкого давления масла (после подтверждения манометром) диагностируйте систему смазки: износ масляного насоса, забитый маслоприемник, критический износ вкладышей коленвала или распредвала, засорение масляных каналов. Эксплуатация автомобиля в таком состоянии запрещена – требуется глубокая диагностика двигателя.

Тестирование датчика давления масла

Для диагностики потребуется мультиметр в режиме измерения сопротивления и контрольная лампа 12В. Предварительно отсоедините разъем датчика давления масла, расположенный возле масляного фильтра. Ключ зажигания должен находиться в положении "OFF".

Снимите защитный колпачок с датчика, затем подключите щупы мультиметра к контакту датчика и массе двигателя. При заглушенном двигателе исправный датчик должен показывать 0 Ом (короткое замыкание). Если сопротивление бесконечно – датчик неисправен.

Проверка в рабочем режиме

Последовательность действий при запущенном двигателе:

1. Включите зажигание без запуска двигателя – контрольная лампа на панели должна гореть
2. Запустите мотор – лампа давления масла должна погаснуть в течение 2 секунд
3. При работающем двигателе отсоедините разъем датчика:
   • Лампа не загорелась – проблема в проводке или комбинации приборов
   • Лампа загорелась – датчик требует замены

Состояние системы	Нормальное показание	Признак неисправности
Двигатель заглушен	0 Ом	Обрыв цепи (∞ Ом)
Холостой ход	∞ Ом	Короткое замыкание (0 Ом)

Важно: низкий уровень масла или критическое падение давления могут имитировать неисправность датчика. Перед заменой убедитесь в нормальных показаниях механического манометра (2.0-4.5 Бар на 2000 об/мин).

Ремонт обрыва в жгуте проводов рулевой колонки

Жгут проводов рулевой колонки подвержен постоянным изгибам при повороте руля, что со временем приводит к перетиранию изоляции и обрыву проводников. Чаще всего повреждаются тонкие провода подсветки, расположенные в верхней части жгута ближе к замку зажигания. Обрыв нарушает цепь питания лампочек панели приборов, вызывая их отказ.

Для диагностики и ремонта потребуется мультиметр, изолента, термоусадка, нож, паяльник с припоем и флюсом. Перед работами обязательно снимите клемму с аккумулятора для предотвращения короткого замыкания. Демонтируйте пластиковые кожухи рулевой колонки, отсоедините разъемы и аккуратно извлеките жгут для детального осмотра.

Пошаговая инструкция по ремонту

1. Визуальный осмотр: Тщательно проверьте весь жгут, особенно участки возле мест крепления к кронштейнам. Ищите потертости изоляции, переломы проводов, следы окисления.
2. Прозвонка цепи: Мультиметром в режиме проверки сопротивления прозвоните провод, идущий от разъема панели приборов (контакт отвечающий за подсветку) до места соединения в жгуте колонки. Отсутствие "звона" подтвердит обрыв.
3. Локализация повреждения: Обнаружив перетертый участок, аккуратно разрежьте внешнюю изоляцию жгута. Освободите поврежденный провод, убедившись в отсутствии дефектов на соседних жилах.
4. Соединение провода:
   • Способ 1 (пайка): Зачистите концы провода на 10-15 мм. Скрутите их плотно "жгутом", пропаяйте соединение, нанеся минимальное количество припоя.
   • Способ 2 (обжим): Используйте гильзу и кримпер для надежного обжима зачищенных концов провода.
5. Изоляция: Заизолируйте место ремонта двумя слоями термоусадки (прогрев феном) или плотно обмотайте качественной изолентой, перекрывая края неповрежденной изоляции на 2-3 см.
6. Защита жгута: Уложите восстановленный провод обратно в жгут. Оберните весь жгут в месте ремонта изолентой или наденьте гофру для предотвращения повторного перетирания.
7. Проверка: Подключите разъемы, установите на место кожухи. Подключите АКБ и проверьте работу подсветки при включении габаритов. Убедитесь в корректной работе поворотников и прочих функций рулевой колонки.

Критические моменты:

Ошибка	Последствие	Профилактика
Недостаточная изоляция	Короткое замыкание, оплавление проводов	Двойной слой термоусадки, тест на пробой изоляции
Перетяжка жгута после ремонта	Нарушение контакта, обрыв в новом месте	Свободная укладка жгута без натяжения
Игнорирование соседних проводов	Выход из строя других систем (дворники, звуковой сигнал)	Прозвонка всех жил в поврежденной зоне

При отсутствии видимых повреждений в жгуте колонки проверьте контактную группу замка зажигания и реле подсветки (К8 в монтажном блоке). Убедитесь в наличии "массы" на панели приборов и целостности самих лампочек.

Восстановление изоляции поврежденных проводов

Проверьте все провода цепи подсветки (особенно в зонах трения о кузовные элементы или подвижные части рулевой колонки), аккуратно сняв защитные гофры и размотая изоленту. Ищите потертости, оплавления или оголенные участки жил, которые могут замыкать на массу или между собой.

Обесточьте бортовую сеть, сняв клемму с АКБ, и зачистите поврежденный участок провода мелкозернистой наждачкой. При сквозных повреждениях или множественных переломах жил замените провод целиком – частичный ремонт здесь ненадежен.

Способы восстановления изоляции

1. Термоусадочная трубка (оптимальный вариант):
   • Отрежьте трубку с запасом 2-3 см с каждой стороны повреждения.
   • Наденьте на провод, равномерно прогрейте строительным феном до плотной усадки.
2. Высоковольтная изолента:
   • Накладывайте витки с нахлестом 50%, растягивая ленту для адгезии.
   • Минимум 3 слоя, захватывая 1-2 см неповрежденной изоляции.
3. Жидкая изоляция (для микротрещин):
   • Нанесите 2-3 слоя диэлектрического лака с просушкой между слоями.
   • Комбинируйте с изолентой при глубоких повреждениях.

Важно: После ремонта зафиксируйте провод стяжками, исключив провисание и контакт с острыми кромками. Проверьте мультиметром отсутствие КЗ на массу до подключения клеммы АКБ.

Проверка контакта массы на кузове (под панелью)

Плохой контакт массы под панелью приборов – частая причина неисправности подсветки на ВАЗ-2110. Этот проводник связывает минусовую цепь щитка с кузовом автомобиля, и его окисление или ослабление крепления нарушает работу цепи. Доступ к точке крепления осуществляется через бардачок или нижнюю часть торпедо.

Для диагностики снимите пластиковую накладку тоннеля пола со стороны водителя либо демонтируйте бардачок, открутив саморезы крепления. Ищите пучок проводов, зафиксированный под панелью болтовым соединением на металлической скобе кузова. Часто это резьбовая шпилька с гайкой в районе центрального тоннеля.

Порядок действий

1. Отключите минусовую клемму АКБ для безопасности
2. Снимите защитный пластиковый кожух (при наличии)
3. Визуально оцените состояние контакта:
   • Наличие коррозии (белый/зеленый налет)
   • Глубокую окисленность металла
   • Механические повреждения провода
4. Ключом на 10 открутите гайку крепления
5. Снимите клемму массы и провод с шпильки
6. Зачистите контактные поверхности до металлического блеска:
   • Шпильку на кузове – металлической щеткой
   • Клемму провода – наждачной бумагой
7. Обработайте контакты антикоррозийной смазкой
8. Установите клемму на место и надежно затяните гайку
9. Проверьте надежность фиксации провода (не должно болтаться)

Важно: После сборки включите зажигание и проверьте работу подсветки. Если проблема сохранилась, ищите обрыв в самом проводе массы или другие точки плохого контакта (например, массу панели приборов возле рулевой колонки). Для точной проверки цепи используйте мультиметр в режиме прозвонки.

Зачистка и фиксация точек заземления

Плохой контакт в точках заземления – распространённая причина отказа подсветки панели приборов ВАЗ-2110. Коррозия, грязь или ослабление крепления нарушают цепь питания лампочек. Необходимо проверить и восстановить контакт основных "массовых" точек.

Основные места заземления для приборной панели: кузов под левой торпедой возле блока предохранителей, металлическая перегородка моторного щита за бардачком, а также точки крепления самой комбинации приборов к кузову. Окислы и ржавчина на этих участках блокируют ток.

Порядок работ

1. Отсоедините клемму «–» от АКБ для исключения короткого замыкания.
2. Найдите точки крепления:
   • Снимите бардачок, проверьте болты на центральной перегородке.
   • Осмотрите область под рулём у монтажного блока (часто скрыта под пластиком).
   • Демонтируйте кожух рулевой колонки для доступа к точкам крепления приборной панели.
3. Зачистите контакты:
   • Открутите болты/гайки крепления.
   • Металлической щёткой, наждачной бумагой (P120–P240) или ножом удалите ржавчину и окислы с:
     • Поверхности кузова в месте контакта.
     • Контактной площадки клеммы/провода заземления.
     • Резьбы болта/штифта.
   • Обезжирьте поверхности растворителем (уайт-спирит, бензин «Калоша»).
4. Зафиксируйте и защитите:
   • Плотно затяните крепёж (ключом или отверткой).
   • Нанесите слой токопроводящей смазки (например, Литол-24 с графитом, Molykote HSC Plus) или обычного Литола для предотвращения окисления.
   • При сильной коррозии клеммы замените её или установите дополнительный провод массы от кузова к корпусу приборной панели.
5. Проверьте результат: Подключите АКБ, включите зажигание и фары. Если подсветка заработала – причина устранена. При отсутствии эффекта ищите другие неисправности (предохранитель, реостат, лампы, проводка).

Альтернативный плюсовой провод для диагностики

При диагностике проблем с подсветкой панели приборов ВАЗ-2110 часто требуется проверить наличие управляющего "+12В" на проводе подсветки, который приходит от реле освещения (контакт 85 реле) или непосредственно от выключателя наружного освещения через предохранитель F8 (7.5А). Однако, если этот провод поврежден или есть сомнения в его работоспособности, для проверки самой приборной панели и ламп подсветки можно использовать альтернативный источник плюса.

Наиболее удобным и безопасным альтернативным источником "+12В" в салоне является цепь прикуривателя. Она защищена собственным предохранителем (F17, 25А), имеет достаточное сечение провода и легко доступна для подключения диагностического щупа мультиметра или временного провода.

Как использовать прикуриватель как источник плюса

Важно: Используйте этот метод только для диагностики, как временную меру для проверки работоспособности подсветки приборной панели. Не оставляйте такое подключение на постоянной основе!

Порядок действий:

1. Найдите контакты подсветки: Снимите приборную панель. Найдите на ее задней стороне разъемы (обычно два больших).
2. Определите нужные провода: Вам нужен провод, подающий "+" на лампы подсветки при включении габаритов/ближнего света. Обычно это:
   • На основном разъеме (X1): Контакт 1 (Провод Оранжевый с Черной полосой - ОЧ).
   • На дополнительном разъеме (X2): Контакт 9 (Провод Оранжевый - ОР).
3. Подготовьте тестовый провод: Возьмите кусок провода сечением не менее 0.75 мм². На один его конец можно временно прикрепить крокодил или просто зачистить изоляцию.
4. Подайте альтернативный плюс:
   • Один конец тестового провода подключите к центральному контакту гнезда прикуривателя (это "+12В").
   • Другим концом аккуратно коснитесь оголенного участка нужного провода подсветки (ОЧ на X1/1 или ОР на X2/9) на разъеме приборной панели.
5. Проверьте результат:
   • При включенном зажигании (чтобы панель была под напряжением) и отсоединенном основном плюсовом проводе подсветки (ОЧ/ОР), лампы подсветки приборной панели должны загореться на полную яркость.
   • Если лампы загорелись – проблема в цепи основного плюса подсветки (выключатель освещения, реле, проводка, предохранитель F8).
   • Если лампы не загорелись – проблема в самой приборной панели (пайка, дорожки, ручка регулировки яркости, лампы, контакты разъемов) или в цепи массы приборки.

Ключевые моменты при использовании альтернативного плюса:

Аспект	Описание	Важность
Сечение провода	Достаточно 0.75 мм², так как ток подсветки невелик.	Предотвращает нагрев провода.
Предохранитель	Цепь прикуривателя защищена F17 (25А). Его целостность обязательна.	Защита от КЗ. Если F17 перегорает при тесте - ищите КЗ в подсветке!
Контакт массы	Приборная панель должна быть надежно подключена к массе автомобиля (провод ЧГ на разъеме).	Без массы ток не потечет, лампы не загорятся.
Временность	Использовать ТОЛЬКО для диагностики. Не заменяйте штатный провод подсветки на провод от прикуривателя.	Штатная цепь имеет реле и регулировку яркости. Постоянное подключение к прикуривателю лишит вас регулировки и создаст риск перегрузки F17.

Использование светодиодных ламп вместо штатных

Замена штатных ламп накаливания на светодиодные (LED) – популярное решение для улучшения подсветки панели приборов ВАЗ-2110. LED-лампы потребляют меньше энергии, отличаются яркостью и долгим сроком службы. Однако их установка может вызвать специфические проблемы с электрикой автомобиля.

Основная сложность при замене – полярность светодиодов. В отличие от ламп накаливания, LED работают только при правильном подключении "+" и "-". Ошибка в установке приведет к тому, что лампа не загорится. Кроме того, светодиоды чувствительны к перепадам напряжения в бортовой сети.

Особенности установки и типичные ошибки

При монтаже LED-ламп в панель приборов ВАЗ-2110 важно учитывать:

• Тип цоколя – для приборной панели обычно используются лампы типа T5 (реже T10). Неправильный подбор размера сделает установку невозможной.
• Полярность – если лампа не загорелась после установки, попробуйте развернуть её в патроне на 180°.
• Контроль ошибок – некоторые LED-лампы с низким энергопотреблением могут "обманывать" реле автомобиля, вызывая мигание или ложное срабатывание индикаторов.

Распространенные проблемы после установки светодиодов:

Симптом	Причина	Решение
Лампа не горит	Неверная полярность	Перевернуть LED в патроне
Мигание подсветки	Дешевые лампы без стабилизатора	Установить резистор (1-2 кОм) параллельно лампе или купить лампы с встроенным драйвером
Тусклое свечение при выключенных фарах	Паразитная утечка тока	Проверить цепь габаритов, заменить некачественные LED

Практические рекомендации

1. Покупайте лампы с пометкой "CAN-ready" или "Anti-flicker" – они устойчивы к скачкам напряжения.
2. Для подсветки приборки выбирайте нейтрально-белый свет (4000-5000K) – синий или красный оттенок ухудшает читаемость шкал.
3. При замене обесточьте сеть, сняв клемму "-" с АКБ, чтобы избежать замыкания.
4. Проверяйте работу светодиодов ДО сборки панели – разборка торпедо занимает много времени.

Если после установки LED часть подсветки не работает, проверьте контакты в разъемах панели приборов. Окисление или деформация гнёзд – частая причина неисправностей на ВАЗ-2110. Зачистите контакты и плотно зафиксируйте лампы в патронах.

Особенности подключения светодиодной подсветки

Основное отличие светодиодной подсветки от штатной лампы накаливания – полярность. Светодиоды работают только при правильном подключении "+" и "–". Несоблюдение полярности приведет к отсутствию свечения, но не повредит элементы цепи.

Для монтажа светодиодных элементов потребуется пайка или специальные коннекторы. Прямая замена цокольных ламп на LED-аналоги возможна только при использовании универсальных светодиодных сборок с цоколем T5 или подходящим разъемом.

Ключевые этапы подключения

Необходимые материалы:

• Светодиодные ленты или отдельные диоды (тип SMD 3528/5050)
• Резисторы 150-220 Ом (при использовании отдельных диодов)
• Термоустойчивый провод сечением 0.5-0.75 мм²
• Паяльник с флюсом и оловом

Последовательность действий:

1. Демонтируйте приборную панель и снимите защитный экран
2. Определите точки подключения питания:
   • Плюс: контакт "А" на колодке подсветки (синий провод с красной полосой)
   • Минус: любой кузовной болт или контакт "В" (черный провод)
3. Закрепите светодиодную ленту по периметру платы или установите диоды в посадочные места
4. Соблюдая полярность, подключите цепи через резисторы (для отдельных диодов)

Контрольные параметры:

Напряжение питания	12-14V
Ток потребления (на прибор)	20-50 мА
Рекомендуемая яркость диодов	800-1200 mcd

После сборки проверьте равномерность свечения и отсутствие засветки в неположенных местах. При мерцании диодов добавьте конденсатор 100-470 мкФ параллельно цепи питания.

Установка дополнительного сопротивления для LED

Замена штатных ламп накаливания в подсветке панели приборов ВАЗ-2110 на светодиодные (LED) часто приводит к проблеме мигания или полного отсутствия подсветки. Это происходит потому, что светодиоды потребляют значительно меньший ток по сравнению с лампами накаливания. Блок управления подсветкой (БУП) или реле-регулятор яркости, рассчитанные на работу с лампами, интерпретируют низкий ток LED как обрыв цепи и отключают питание.

Для обхода этой защиты и "обмана" электроники используется метод установки дополнительного балластного резистора (сопротивления), подключаемого параллельно светодиодной лампе. Этот резистор имитирует нагрузку, близкую к лампе накаливания, заставляя БУП "видеть" достаточный ток и включать подсветку.

Порядок установки дополнительного сопротивления

1. Расчет и выбор резистора: Ключевой параметр – мощность резистора. Она должна быть достаточной, чтобы рассеивать выделяемое тепло без перегорания.

• Мощность: Для одной точки подсветки (одной лампы/пары светодиодов в цоколе) обычно достаточно резистора мощностью 2 Вт. Если меняется сразу много ламп, или используется резистор на всю цепь подсветки (не рекомендуется новичкам), мощность нужна значительно выше (5-10 Вт и более).
• Сопротивление: Наиболее распространенное и проверенное значение – 470 Ом. Оно обеспечивает необходимую нагрузку (примерно 25-30 мА при напряжении бортовой сети 12В), близкую к лампочке (5Вт/12В ~ 400мА), но без излишнего перегрева. Реже используют 330 Ом или 560 Ом. Значение в 1 кОм (1000 Ом) часто оказывается недостаточным для надежного срабатывания БУП.

Параметр	Рекомендуемое значение для одной точки
Сопротивление	470 Ом
Мощность	2 Вт
Тип	Керамический, проволочный (не SMD)

2. Подготовка:

1. Приобретите резисторы номиналом 470 Ом, мощностью 2 Вт (один на каждую заменяемую лампу LED).
2. Подготовьте изоляционные материалы: термоусадку подходящего диаметра (лучше с клеевым слоем) или качественную изоленту (ХБ).
3. Подготовьте провода для подключения (сечением 0.5-0.75 мм²), паяльник, припой, флюс (канифоль).

3. Монтаж на лампу: Это самый распространенный и безопасный способ – резистор подключается непосредственно к контактам самой светодиодной лампы.

• Возьмите резистор и припаяйте к его выводам отрезки проводов длиной 5-10 см.
• Снимите светодиодную лампу с панели приборов.
• Припаяйте свободные концы проводов от резистора параллельно к контактам питания самой LED-лампы. Полярность подключения резистора не имеет значения.
• Тщательно заизолируйте место пайки резистора к проводам и проводов к контактам лампы с помощью термоусадки или изоленты. Убедитесь, что нет риска короткого замыкания.
• Соберите конструкцию: резистор можно аккуратно разместить рядом с лампой или закрепить на ее корпусе (если это не мешает установке), избегая близости к легкоплавким деталям.
• Установите лампу с припаянным резистором обратно в панель приборов.

4. Проверка: Включите зажигание и проверьте работу подсветки. Она должна гореть ровно, без мигания. Резистор будет ощутимо нагреваться во время работы – это нормально, но следите, чтобы нагрев не был чрезмерным (не должно быть запаха гари или изменения цвета резистора), а изоляция не оплавлялась.

Важные замечания:

• Нагрев: Резистор 2Вт на 470 Ом при напряжении 14В (работающий генератор) будет рассеивать около 0.4 Вт тепла. Нагрев есть, но для керамического резистора 2Вт это допустимо. Убедитесь в свободной циркуляции воздуха вокруг него.
• Безопасность: Качественная изоляция обязательна во избежание короткого замыкания. Не допускайте касания резистором пластиковых деталей панели.
• Альтернативы: Установка резистора – простое, но неидеальное решение (нагрев, лишнее энергопотребление). Более правильный, но сложный путь – замена БУП на версию, корректно работающую со светодиодами, или использование специальных LED-ламп со встроенными резисторами (CANBUS).

Сборка приборной панели после ремонта подсветки на ВАЗ-2110

Перед установкой платы приборов обратно в корпус панели тщательно проверьте все места пайки ламп подсветки и контакты шлейфа на предмет качества выполненного ремонта, отсутствия замыканий и чистоты. Убедитесь, что лампочки установлены правильно, плотно сидят в патронах и соответствуют номиналу.

Очистите посадочное место платы в корпусе панели и сами контактные площадки на корпусе, куда прижимается шлейф (особенно площадки подсветки), от возможных загрязнений и окислов. Аккуратно уложите все провода жгута, идущие к панели, чтобы они не мешали установке и не были пережаты.

1. Установка платы приборов:
   • Осторожно вставьте плату с приборами обратно в корпус панели, совместив все крепежные отверстия и выступы.
   • Зафиксируйте плату приборами при помощи винтов. Затягивайте равномерно, без перекоса.
2. Подключение шлейфа:
   • Крайне критичный этап. Аккуратно возьмите шлейф.
   • Совместите разъем шлейфа (особенно синий разъем X1, отвечающий за массу и подсветку) с ответной частью на плате приборов.
   • Убедитесь в правильной ориентации разъема (ключ должен совпасть).
   • Плавно, но уверенно надавите на корпус разъема до характерного щелчка фиксатора. Фиксатор должен полностью защелкнуться.
   • Проверьте фиксацию разъема, слегка потянув за жгут – он должен сидеть плотно.
3. Фиксация шлейфа:
   • Закрепите шлейф в предназначенных для этого пластиковых фиксаторах или скобах на корпусе панели приборов. Это предотвратит его провисание и возможное повреждение при дальнейшей эксплуатации.
4. Промежуточная проверка подсветки:
   • Не устанавливая панель на место в торпедо, временно подключите к ней основные разъемы (X1 синий, X2 белый, X3 черный).
   • Включите зажигание (не запуская двигатель).
   • Включите габаритные огни.
   • Визуально проверьте, горит ли теперь подсветка всех сегментов панели приборов (тахометр, спидометр, указатели температуры и топлива). Проверьте работу ламп указателей поворота, дальнего света и т.д.
   • Если подсветка не загорелась, немедленно выключите зажигание и проверьте правильность подключения шлейфа (особенно X1) и разъемов, качество контактов.
5. Окончательная сборка:
   • После успешной проверки подсветки выключите зажигание и габариты.
   • Аккуратно установите собранную панель приборов на место в торпедо автомобиля, совместив крепежные отверстия.
   • Зафиксируйте панель при помощи винтов.
   • Подключите к панели все необходимые разъемы (X1, X2, X3) и колодки (например, колодку прикуривателя, если она была отсоединена).
   • Установите на место декоративную накладку (торпедо) вокруг панели приборов, защелкнув все фиксаторы.
   • Вверните руль на место.
6. Финальная проверка:
   • Включите зажигание и габаритные огни.
   • Убедитесь в корректной работе всей подсветки приборной панели, а также всех контрольных ламп и указателей.
   • Проверьте работу поворотников, дальнего света, аварийной сигнализации, чтобы убедиться, что все функции восстановлены.

Типичные ошибки при сборке

Ошибка	Последствие	Решение
Шлейф подключен не до щелчка фиксатора	Нет контакта, подсветка не работает или работает частично	Отключить, проверить контакты, подключить до щелчка
Перепутаны разъемы (особенно X1 и X2)	Некорректная работа приборов, нет подсветки	Отключить, подключить правильно (X1 - синий)
Забыли подключить разъем X1 (синий)	Нет массы, подсветка не работает	Подключить синий разъем X1
Поврежден шлейф при сборке	Обрыв дорожек, нет подсветки или других функций	Осмотр шлейфа, замена при необходимости
Забыли подключить колодку прикуривателя/часов	Не работают прикуриватель, часы	Подключить все дополнительные колодки

Важно: Никогда не включайте зажигание или габариты, когда основная приборная панель снята с автомобиля, а плата приборов не закреплена в ее корпусе или шлейф не подключен. Это может привести к короткому замыканию и повреждению проводки или приборов.

Тестирование всех функций перед установкой панели приборов

После ремонта или замены платы подсветки, но до фиксации панели на штатное место, подключите все разъёмы и колодки жгута проводов к задней части приборного щитка. Временно подайте питание на автомобиль, повернув ключ зажигания в положение "зажигание" (ACC или ON), но не запуская двигатель.

Вручную активируйте все переключатели, влияющие на освещение: включите габаритные огни (подрулевым переключателем), проверьте работу поворотников, аварийной сигнализации, ближнего/дальнего света. Убедитесь, что подсветка загорается при включении наружного освещения, а яркость регулируется штатным реостатом (при его наличии).

Ключевые элементы для проверки:

• Подсветка шкал и стрелок при включении габаритов
• Реакция контрольных ламп (зарядка АКБ, давление масла, ручной тормоз)
• Работоспособность указателей (топливо, температура, тахометр, спидометр)
• Индикаторы поворотов, дальнего света, аварийки

Функция	Метод проверки	Ожидаемый результат
Регулировка яркости	Вращение ручки реостата	Плавное изменение интенсивности подсветки
Лампа "ручник"	Поднятие рычага стояночного тормоза	Загорание красного индикатора
Датчик топлива	Ключ зажигания в "ON"	Стрелка показывает уровень топлива

1. При выявлении неработающих сегментов или ламп – немедленно обесточьте систему и проверьте контакты соответствующих разъёмов
2. Протестируйте работу подсветки в двух режимах: с включёнными габаритами и при активации оптики
3. Если проблемы сохраняются – проверьте предохранители F5 (10А) и F18 (7.5А), отвечающие за цепи подсветки и приборов

Окончательная проверка работы подсветки в темноте

После выполнения всех ремонтных действий необходимо провести финальную проверку в условиях реальной темноты. Убедитесь, что проверка выполняется ночью или в полностью затемнённом помещении – искусственное освещение может маскировать слабые дефекты подсветки.

Заведите двигатель автомобиля и активируйте габаритные огни. Внимательно осмотрите панель приборов на предмет равномерности свечения, чёрных пятен или тусклых участков. Проверьте работу регулировки яркости (если она предусмотрена), вращая ручку диммера от минимального до максимального значения.

Критерии успешной проверки

• Равномерное свечение всех шкал, стрелок и пиктограмм
• Отсутствие моргания или полного погасания при вибрации рулевой колонки
• Корректная реакция на изменение положения диммера
• Стабильная работа после 10-15 минут работы двигателя

При обнаружении проблем используйте таблицу для локализации неисправности:

Симптом	Вероятная причина	Действия
Подсветка не включается	Обрыв питания, неисправность диммера	Проверить предохранитель F8 (7.5А), цепь на клемме "INT"
Моргание при движении	Плохой контакт в разъёмах	Демонтировать панель, зачистить контакты
Тусклое свечение	Износ ламп, окисление	Замена ламп типа Т5 (1.2W), чистка патронов

Если проверка прошла успешно – проблема решена. В противном случае потребуется повторная диагностика цепи с использованием мультиметра для поиска скрытых обрывов проводки или неисправности комбинации приборов.

Профилактика проблем с электропроводкой

Регулярная проверка состояния электропроводки предотвращает внезапные отказы подсветки и других систем. Уделяйте внимание зонам с повышенным риском повреждения: участки возле подвижных элементов кузова, места соприкосновения с горячими деталями двигателя и зоны, подверженные воздействию влаги.

Систематическая диагностика включает не только визуальный осмотр, но и контроль качества контактов, целостности изоляции и надежности фиксации разъемов. Профилактические работы рекомендуется проводить каждые 15-20 тыс. км пробега или перед началом зимнего сезона.

Основные профилактические меры

1. Чистка контактов и разъемов:
   • Обрабатывайте клеммы и колодки контактной смазкой или WD-40
   • Удаляйте окислы ластиком или специальной пастой
2. Защита от внешних воздействий:
   • Изолируйте провода в термостойкую гофру возле двигателя
   • Обрабатывайте разъемы силиконовой смазкой для гидроизоляции
3. Контроль электрооборудования:
   • Проверяйте соответствие мощности устанавливаемых ламп
   • Используйте только оригинальные предохранители с правильным номиналом

При замене проводов обязательно применяйте медные кабели с сечением не меньше штатного. Не допускайте провисания жгутов и их контакта с острыми кромками кузова. После любых работ с проводкой проверяйте надежность фиксации массы на кузове, особенно точки крепления возле панели приборов.

Когда необходимо обращаться к автоэлектрику

Если проверка предохранителей F5 (10А), F18 (7.5А) и F4 (20А), а также реле подсветки приборов не выявила неисправностей, а замена лампочек или регулировка ручки яркости не дали результата, самостоятельный ремонт становится рискованным. Диагностика требует специальных знаний и оборудования для поиска скрытых проблем в цепи.

Отсутствие подсветки после проверки базовых элементов указывает на сложные неисправности: обрыв/короткое замыкание в проводке, выход из строя комбинации приборов, повреждение монтажного блока или неисправность замка зажигания. Продолжение самостоятельных манипуляций может усугубить проблему.

Критические ситуации для профессиональной диагностики

• Обнаружение оплавленных проводов или характерного запаха гари в районе приборной панели
• Отсутствие напряжения на контактах разъема комбинации приборов при проверке мультиметром
• Параллельный выход из строя других электроприборов (например, габаритов, подсветки пепельницы)
• Перегорание новых предохранителей сразу после установки
• Наличие следов влаги или окисления на контактах и разъемах

Автоэлектрик выполнит:

1. Комплексную диагностику цепи с помощью мультиметра и тестера
2. Проверку целостности проводки от монтажного блока до комбинации приборов
3. Тестирование работоспособности комбинации приборов на стенде
4. Поиск паразитных утечек тока и коротких замыканий
5. Ремонт или замену поврежденных участков электропроводки

Попытки вскрытия приборной панели без опыта часто приводят к поломке пластиковых креплений или повреждению стрелочных механизмов. Профессиональное вмешательство гарантирует сохранность контактов и предотвращает риски возгорания.

Список источников

При подготовке материалов по диагностике и ремонту автомобилей крайне важно опираться на проверенную техническую информацию. Следующие источники содержат детальные данные об электрических системах ВАЗ-2110 и типовых неисправностях подсветки приборной панели.

Перечисленная литература и ресурсы предоставляют схемы подключения, алгоритмы поиска обрывов цепи, спецификации реле и предохранителей, а также практические рекомендации по замене элементов. Достоверность этих материалов подтверждена специалистами автосервисов.

• Официальное руководство по ремонту ВАЗ-2110 (издательство "Третий Рим")
• Электрические схемы Lada 110 от АО "АвтоВАЗ"
• Методическое пособие "Диагностика электрооборудования автомобилей" (Н.А. Сотников)
• Форум технической поддержки Drive2.ru (раздел Lada 110)
• Видеоархив практических работ канала Автоэлектрика ШЕФ на YouTube
• Статья "Неисправности комбинации приборов ВАЗ-2110" в журнале "За рулём"
• Технический бюллетень №47 сервисного центра LadaService

Видео: Не горит подсветка панели приборов Ваз — не горят габариты Ваз


• Замена ремня ГРМ - как избежать ошибок

• Культовый Dodge Charger 1969 года - История Автомобиля

• Как проверить датчик температуры охлаждающей жидкости на ВАЗ и иномарках
