Не крутит стартер ВАЗ-2101? Ремонтируем своими руками!

Статья обновлена: 18.08.2025

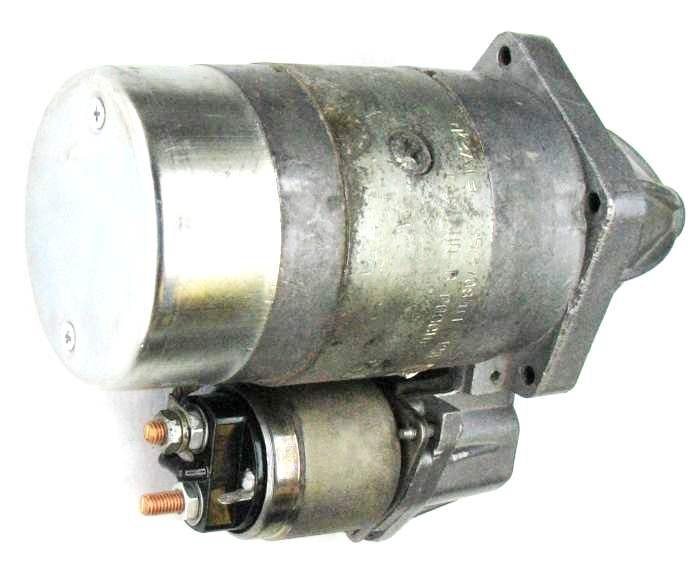

Легендарная "копейка" ВАЗ-2101 остается символом эпохи и надежным транспортным средством для многих автовладельцев.

Исправный стартер – обязательное условие уверенного запуска двигателя этого классического автомобиля.

Со временем даже проверенный механизм может столкнуться с характерными неисправностями.

Знание типичных проблем стартера ВАЗ-2101 и методов их устранения позволит поддерживать "копейку" в рабочем состоянии десятилетиями.

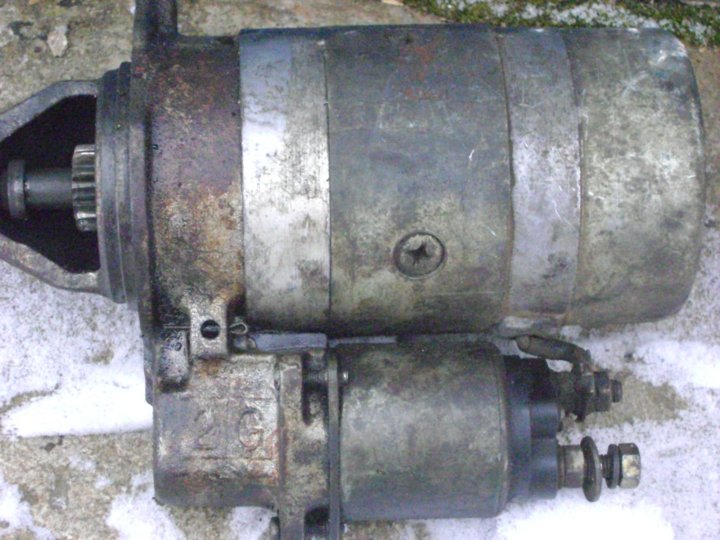

Щелчок при повороте ключа зажигания: причины и диагностика

Характерный одиночный или многократный щелчок при попытке запуска двигателя ВАЗ-2101 сигнализирует о том, что стартер не получает достаточной мощности для проворачивания коленвала. Звук обычно исходит из моторного отсека – это срабатывает втягивающее реле стартера, но основной электродвигатель не активируется.

Данная неисправность требует последовательной проверки ключевых элементов цепи стартера. Игнорирование проблемы может привести к полной невозможности запуска двигателя, особенно в условиях низких температур или при изношенных компонентах.

Основные причины и методы их выявления

1. Проблемы с питанием:

• Разряженный или неисправный аккумулятор:
  • Проверьте напряжение на клеммах АКБ (норма: 12.5-12.7 В без нагрузки).
  • Под нагрузкой (при включении фар) напряжение не должно просаживаться ниже 11 В.
• Окисление или ослабление клемм:
  • Осмотрите клеммы АКБ, массовый провод на кузове и крепление «плюса» к стартеру.
  • Зачистите контакты наждачной бумагой и надежно затяните соединения.

2. Неисправность втягивающего реле:

• При повороте ключа реле издает щелчок, но не передает ток на электромотор стартера.
• Проверка: подайте 12 В напрямую с АКБ на управляющий контакт реле (тонкий провод). Если стартер срабатывает – проблема в цепи управления.

3. Проблемы внутри стартера:

• Износ щеток или коллектора: Требуется разборка. Щетки короче 5 мм подлежат замене.
• Залипание якоря: Постучите по корпусу стартера молотком через деревянный брусок и попробуйте запустить мотор.
• Межвитковое замыкание или обрыв обмоток: Диагностируется на стенде в автосервисе.

4. Обрыв или коррозия проводов:

• Прозвоните мультиметром цепь от АКБ до стартера, уделяя внимание:
  • Проводу управления (от замка зажигания к реле).
  • Силовому кабелю («плюс» АКБ → стартер).

Признак	Вероятная причина	Действие
Одиночный щелчок + тухнет свет фар	Севший АКБ, плохой контакт	Зарядка АКБ, зачистка клемм
Многократные щелчки	Слабая батарея, недозаряд	Проверка генератора, замена АКБ
Щелчок + свет фар не тускнеет	Неисправность реле или стартера	Диагностика реле, снятие стартера

Полное отсутствие реакции стартера на включение зажигания

При повороте ключа в положение "стартер" не слышно щелчков реле, жужжания или вращения двигателя. Система проявляет полную "мёртвость", что указывает на обрыв в цепи управления или критическую потерю питания.

Первоочередная диагностика требует проверки базовых элементов цепи: состояния АКБ, качества контактов и исправности предохранителей. Необходимо исключить простейшие причины перед углублённым анализом.

Основные причины и методы устранения

Проблемы с питанием:

• Разряд АКБ – проверить напряжение на клеммах (менее 11.8 В), зарядить или заменить батарею
• Окисление клемм – зачистить контакты АКБ и массовый провод на кузове
• Обрыв провода "50" – прозвонить цепь от замка зажигания до втягивающего реле

Неисправности компонентов:

1. Замок зажигания – заменить контактную группу при отсутствии +12V на выводе "50"
2. Втягивающее реле – постучать по корпусу, проверить подачу напряжения на управляющий контакт
3. Обмотки стартера – диагностировать межвитковое замыкание или обрыв мультиметром

Косвенные признаки	Вероятная причина
Гаснет панель приборов	Критическая просадка напряжения АКБ
Щелчки реле без вращения	Подгорание пятаков втягивающего реле
Искрение на клеммах	Плохой контакт массы или питания

Экстренный запуск: При подтверждённой неисправности втягивающего реле можно замкнуть контакты мощной отвёрткой (между клеммами "B+" и "S"), соблюдая меры безопасности – нейтральная передача, снятая клемма с катушки зажигания.

Медленное прокручивание коленвала: анализ причин

Основной признак проблемы – стартер вращает коленчатый вал с недостаточной скоростью, препятствующей уверенному запуску двигателя. Это может проявляться как изначально вялое вращение или постепенное замедление при попытке запуска. Важно дифференцировать эту неисправность от полного отсутствия вращения.

Проблема чаще возникает в холодное время года, но может проявляться и летом, указывая на прогрессирующие неполадки. Своевременная диагностика и устранение критически важны для предотвращения полного выхода стартера из строя или невозможности запуска двигателя.

Основные причины и методы диагностики

Сложность диагностики заключается в том, что симптомы могут быть вызваны проблемами в разных системах автомобиля. Для точного определения источника необходимо последовательно проверить следующие узлы:

1. Источник питания и электропроводка:
   • Разряженный или неисправный аккумулятор: Проверить напряжение на клеммах АКБ без нагрузки (должно быть ~12.6В) и под нагрузкой (при включении стартера не должно падать ниже 9.5-10В). Очистить клеммы и проверить плотность электролита.
   • Плохой контакт или повреждение проводов: Визуально и тактильно проверить нагрев массового провода (от АКБ к кузову/двигателю), плюсового кабеля (от АКБ к стартеру) и клемм на стартере и тяговом реле. Нагар, окисление или ослабление крепления приводят к высокому сопротивлению.
2. Неисправности стартера:
   • Износ щеток или коллектора: Приводит к плохому контакту и падению мощности электродвигателя стартера. Требуется разборка и замена щеток, зачистка или проточка коллектора.
   • Замыкание или обрыв в обмотках (якоря, статора): Вызывает снижение крутящего момента и перегрев. Проверяется тестером на сопротивление и "пробой" на массу. Требует перемотки или замены якоря/статора.
   • Подклинивание втулок (подшипников) якоря: Возникает из-за износа, загрязнения или отсутствия смазки. Стартер гудит, но вращается тяжело или рывками. Необходима замена втулок.
   • Неполное включение бендикса или заедание приводной вилки: Бендикс может не доходить до упора, увеличивая трение в механизме привода. Часто сопровождается скрежетом.
3. Проблемы с двигателем:
   • Повышенное сопротивление вращению коленвала: Может быть вызвано слишком густым маслом (несоответствие сезону), заклинивающими подшипниками (коленвала, распредвала, помпы, генератора), задирами в цилиндрах или неправильно отрегулированными клапанами (очень тугая регулировка). Проверить вращение коленвала вручную (свечи вывернуты) – должно быть равномерным, без заеданий.

Признак / Шум	Возможная причина
Стартер вращает медленно, АКБ быстро садится, провода греются	Слабый контакт в силовой цепи (клеммы, "масса"), критический износ щеток/коллектора, замыкание обмоток
Стартер "гудит", но коленвал вращается рывками или с трудом	Подклинивание втулок якоря, заедание бендикса или вилки, повышенное сопротивление двигателя
Вращение замедляется по мере прокрутки, стартер сильно греется	Внутреннее короткое замыкание в обмотках стартера, глубокий разряд АКБ

Важно! Длительная прокрутка стартера в таком режиме (более 5-10 секунд непрерывно) приводит к его перегреву, оплавлению обмоток и быстрому выходу из строя. Между попытками запуска делайте паузы не менее 30-60 секунд.

Характерный треск или скрежет при запуске двигателя

Появление треска или скрежета при повороте ключа зажигания – распространённая проблема стартера ВАЗ-2101, указывающая на механическую неисправность. Звук часто напоминает металлический лязг и возникает из-за нарушения контакта между шестернёй бендикса и зубьями венца маховика. Продолжительность шума обычно кратковременная, но игнорирование симптома приводит к полному отказу запуска.

Основные причины кроются в износе или повреждении компонентов стартера. Бендикс не выдвигается полностью на рабочую позицию либо проскальзывает по маховику из-за недостаточной скорости вращения якоря. Также возможно заедание втягивающего реле, не обеспечивающего правильный ход шестерни. В редких случаях дефект связан с разрушением подшипников внутри стартера.

Диагностика и устранение неполадки

• Проверка втягивающего реле: подайте 12В напрямую на управляющий контакт реле. Чёткий щелчок и выброс бендикса подтверждают исправность. Отсутствие реакции требует замены реле.
• Осмотр бендикса: снимите стартер, проверьте шестерню на сколы зубьев и свободное вращение в одну сторону (в обратную – блокировка). Замените бендикс при заклинивании или износе.
• Контроль венца маховика: через смотровое окно КПП оцените состояние зубьев (сколы, задиры). При серьёзных повреждениях потребен демонтаж коробки для замены венца.
• Тест напряжения: измерьте падение напряжения на клеммах стартера при запуске. Показатель ниже 9В указывает на проблемы АКБ, окисленные контакты или неисправность проводки.

Важно: Перед снятием стартера убедитесь в надёжности крепления клемм АКБ и массы двигателя. Часто скрежет провоцирует слабый контакт на "плюсовом" проводе стартера или коррозия на болте крепления массы к кузову.

Проверка подачи питания на управляющий контакт стартера

Проверка подачи напряжения на управляющий контакт (вывод "50") стартера выполняется при неработающем двигателе и включенном зажигании. Для этого потребуется мультиметр в режиме измерения постоянного напряжения (20В) или контрольная лампа 12В. Один щуп прибора подключается к клемме "50" стартера, второй – к массе автомобиля (кузову или минусовой клемме АКБ).

Помощник должен повернуть ключ зажигания в положение "старт" на 2-3 секунды. В этот момент исправная цепь управления покажет напряжение не ниже 10.5В (при заряженном АКБ). Если напряжение отсутствует или значительно ниже нормы, причина кроется в обрыве цепи или высоком сопротивлении контактов.

Типовые неисправности цепи управления

• Окисление или ослабление клемм на контактах втягивающего реле
• Повреждение провода между замком зажигания и стартером
• Неисправность реле стартера (при его наличии в схеме)
• Износ контактной группы замка зажигания

Показания мультиметра	Возможная причина
0 В	Обрыв цепи, неисправность замка зажигания
Менее 10 В	Плохой контакт, коррозия проводов
12 В без срабатывания	Неисправность втягивающего реле

При отсутствии напряжения последовательно проверяют целостность провода от АКБ до замка зажигания и от замка до стартера, контакты реле стартера (при наличии), работоспособность контактной группы замка. Обнаруженные окисленные клеммы зачищают, поврежденные провода заменяют, неисправные элементы восстанавливают или меняют.

Как правильно прозвонить силовую цепь стартера мультиметром

Для диагностики силовой цепи стартера ВАЗ-2101 потребуется мультиметр в режиме прозвонки (значок диода или звука). Перед началом работ отсоедините минусовую клемму аккумулятора и подготовьте схему электрооборудования автомобиля.

Проверка выполняется последовательно на всех участках цепи: от АКБ до тягового реле. Особое внимание уделите точкам соединений – именно там чаще всего возникают проблемы из-за коррозии или ослабления контактов.

Порядок действий

1. Проверка плюсового кабеля АКБ:
   • Один щуп мультиметра подключите к плюсовой клемме аккумулятора
   • Второй щуп присоедините к болту тягового реле стартера
   • Звуковой сигнал или 0 Ом указывают на исправность кабеля
2. Диагностика "массы":
   • Щуп №1 – на минус АКБ, щуп №2 – на чистую металлическую часть корпуса стартера
   • Отсутствие сигнала требует проверки крепления стартера и контактов "массы" кузова
3. Тест цепи управления:
   • При включенной нейтрали и ручном тормозе подключите щупы:
     • К выводу "50" тягового реле (тонкий провод)
     • К клемме "+" замка зажигания
   • Попросите помощника повернуть ключ в положение "стартер"
   • Звуковой сигнал подтверждает исправность управляющей цепи

Таблица частых проблем

Участок цепи	Признак неисправности
Клеммы АКБ	Окисление, налет серого или зеленого цвета
Силовой кабель	Оплавленная изоляция, трещины на наконечниках
Контакт "массы"	Коррозия в месте крепления к кузову
Втягивающее реле	Отсутствие щелчка при включении зажигания

При отсутствии сигнала на любом этапе зачистите контакты и повторно проверьте цепь. Если проблема сохраняется – замените поврежденный кабель или разъем. Убедитесь в надежной фиксации всех соединений после ремонта.

Диагностика обмоток стартера на межвитковое замыкание

Межвитковое замыкание в обмотках стартера снижает мощность электродвигателя, вызывает перегрев и характерный запах горелой изоляции. Трудность диагностики заключается в отсутствии видимых повреждений обмотки при внешнем осмотре, требуя применения инструментальных методов.

Основным признаком проблемы является аномально высокое потребление тока при одновременном падении оборотов якоря. Стартер с межвитковым замыканием может едва проворачивать коленвал даже на заряженном аккумуляторе, при этом сильно нагреваясь за несколько секунд работы.

Способы проверки

1. Замер сопротивления обмоток мультиметром:
   • Отсоедините питание от стартера.
   • Измерьте сопротивление между коллекторными пластинами якоря последовательно через каждые 15-20°. Значения должны быть одинаковыми (в норме 0,025-0,07 Ом). Отклонения более 10% указывают на замыкание.
   • Проверьте сопротивление статорных обмоток на корпус (должно быть > 10 МОм) и между силовыми выводами (0,1-0,3 Ом для ВАЗ-2101).
2. Использование контрольной лампы (дедовский метод):
   • Подайте 12В через лампу 55 Вт на обмотку статора или якоря.
   • Наблюдайте за накалом нити: локальное усиление свечения или искрение указывает на КЗ.
3. Проверка на стенде с амперметром:

   Параметр	Норма для ВАЗ-2101	При межвитковом КЗ
   Потребляемый ток (холостой ход)	35-45 А	> 60 А
   Потребляемый ток под нагрузкой	80-110 А	> 150 А
   Обороты якоря (холостой ход)	4500-5500 об/мин	< 3000 об/мин

Важно! Якорь с межвитковым замыканием под нагрузкой начинает сильно вибрировать из-за дисбаланса магнитных полей. Обмотки статора при КЗ часто имеют визуально заметные потемневшие участки в местах перегрева.

Тестирование втягивающего реле: методика и нормативы

Тестирование втягивающего реле стартера ВАЗ-2101 – критически важная процедура для диагностики проблем с запуском двигателя. Основная задача реле – обеспечить надежное сцепление бендикса с венцом маховика и подать питание на электродвигатель стартера. Неисправность реле часто проявляется характерными симптомами: одиночным щелчком без вращения стартера, полным отсутствием реакции на ключ зажигания или "жужжанием" без зацепления.

Проверка проводится комплексно и включает визуальный осмотр, контроль целостности электрических цепей и измерение ключевых электрических параметров. Обязательное условие безопасности – отсоединение минусовой клеммы аккумулятора перед началом любых работ со стартером. Основные методы тестирования: проверка сопротивления обмоток, измерение напряжения на управляющем выводе, контроль силы тока и проверка работоспособности силовых контактов.

Методика проверки

Выполните проверку по следующему алгоритму:

1. Проверка срабатывания "на слух":
   • Попросите помощника включить зажигание в положение "стартер".
   • Четко различимый громкий щелчок из области стартера обычно указывает на исправность втягивающей обмотки и механического привода бендикса.
   • Отсутствие щелчка или очень слабый звук – сигнал о проблемах в цепи управления или внутри реле.
2. Проверка цепей управления:
   • Включите мультиметр в режим измерения постоянного напряжения (20V).
   • Подсоедините черный щуп к "массе" двигателя или корпусу стартера.
   • Подсоедините красный щуп к управляющей клемме реле (маленький болт, куда приходит тонкий провод от замка зажигания).
   • Попросите помощника включить стартер. Норма: напряжение на клемме должно быть не менее 9.5-10 В при исправном аккумуляторе. Значение ниже 9В указывает на проблемы в цепи управления (плохой контакт, неисправность замка зажигания, реле или проводов).
3. Проверка втягивающей обмотки (сопротивление):
   • Отсоедините управляющий провод от реле.
   • Переключите мультиметр в режим измерения сопротивления (Омы, диапазон 200 Ом).
   • Подсоедините один щуп к управляющей клемме реле, второй – к корпусу реле/стартера (на массу). Норма: Сопротивление должно быть в пределах 0.3 - 0.8 Ом. Обрыв (бесконечность) или слишком высокое сопротивление (>2 Ом) – признак неисправности втягивающей обмотки.
4. Проверка удерживающей обмотки (сопротивление):
   • Один щуп мультиметра подключите к управляющей клемме, второй – к силовой клемме реле (большой болт, куда приходит толстый провод прямо от плюса АКБ). Норма: Сопротивление должно быть в пределах 0.5 - 1.5 Ом. Обрыв или высокое сопротивление (>3 Ом) – неисправность удерживающей обмотки.
5. Проверка силовых контактов (напряжение под нагрузкой):
   • Этот тест требует осторожности, так как подразумевает подачу большого тока.
   • Подсоедините толстый провод от + АКБ к силовой клемме реле (болт Б+).
   • Подсоедините минусовой провод от - АКБ к корпусу стартера.
   • Подсоедините контрольную лампу 12В (21Вт) или вольтметр: один провод на силовую клемму реле, идущую на стартер (болт М), второй – на массу.
   • Коротко замкните отверткой с изолированной ручкой силовую клемму Б+ и управляющую клемму реле. Реле должно сработать с четким щелчком.
   • Норма: Лампа должна гореть ярко, или падение напряжения на контактах реле (между Б+ и М) должно быть менее 0.5 В. Тусклый свет лампы или падение напряжения более 1В свидетельствует о подгорании или износе силовых контактов внутри реле.

Нормативы и интерпретация

Критически важные нормативные значения при проверке:

Параметр	Метод измерения	Норма для ВАЗ-2101	Признак неисправности
Напряжение на упр. клемме	Вольтметр при включении стартера	≥ 9.5 В	Проблема в цепи управления (провода, замок, реле)
Сопр. втягивающей обмотки	Омметр между упр. клеммой и массой	0.3 - 0.8 Ом	Обрыв или межвитковое замыкание обмотки
Сопр. удерживающей обмотки	Омметр между упр. клеммой и клеммой Б+	0.5 - 1.5 Ом	Обрыв или межвитковое замыкание обмотки
Падение напряжения на контактах	Вольтметр между Б+ и М при срабатывании	< 0.5 В	Подгорание силовых контактов реле

Отклонение от норм по сопротивлению обмоток требует замены втягивающего реле. Низкое напряжение на управляющей клемме – повод искать причину в проводке или замке зажигания. Большое падение напряжения на силовых контактах при их замыкании – основной признак необходимости замены реле или (реже) зачистки контактов, если конструкция разборная. Помните, что слабый аккумулятор или плохие контакты на его клеммах могут имитировать некоторые неисправности реле – всегда начинайте диагностику с проверки состояния и заряда АКБ.

Проверка бендикса на износ зубьев и подклинивание

Износ зубьев бендикса определяется визуально: демонтируйте стартер, снимите заднюю крышку и осмотрите шестерню. Критическими признаками считаются сколы, закругление краёв зубьев более чем на 30% высоты или отсутствие трёх и более зубов подряд. Одновременно проверьте люфт шестерни вдоль оси вала – допустимый не превышает 0,8-1,2 мм.

Для проверки подклинивания выполните ручной тест: удерживая корпус бендикса, попытайтесь резко провернуть шестерню по часовой стрелке. Исправный механизм должен блокироваться без проскальзывания. Затем резко вращайте шестерню против часовой стрелки – она обязана свободно прокручиваться. Любое заедание или неконтролируемое проскальзывание указывает на неисправность обгонной муфты.

Диагностика и устранение неполадок

При обнаружении проблем используйте таблицу для определения действий:

Проблема	Признаки	Решение
Износ зубьев	Скрежет при запуске, стартер крутит вхолостую	Замена шестерни бендикса или всего узла в сборе
Подклинивание муфты	Стартер не отключается после пуска двигателя	Промывка в бензине или керосине, замена при отсутствии эффекта
Засорение механизма	Рывки шестерни при запуске	Чистка от грязи и смазка графитовой смазкой Литол-24

Важно! После сборки проверьте ход шестерни: при подаче 12В на втягивающее реле она должна мгновенно выдвигаться и возвращаться в исходное положение без задержек. Использование неисправного бендикса приводит к разрушению венца маховика!

Оценка состояния втулок ротора стартера

Втулки ротора выполняют роль подшипников скольжения, обеспечивая соосность вала якоря с корпусом стартера и снижая вибрации. Их износ напрямую влияет на стабильность работы щеточно-коллекторного узла и контакт зубьев бендикса с венцом маховика.

Критический износ втулок вызывает эксцентриситет ротора, что приводит к замыканию обмоток о статор, искрению на коллекторе и механическому заклиниванию. Длительная эксплуатация с дефектными втулками повреждает вал якоря и разрушает обмотки.

Диагностика и критерии замены

Для оценки выполните последовательно:

1. Визуальный осмотр на наличие сколов, глубоких рисок или выработки овальной формы.
2. Проверку люфта: вставьте вал якоря во втулку – допустимый радиальный зазор не превышает 0,8-1 мм. Зазор свыше 1,5 мм требует замены.
3. Контроль биения индикаторной головкой при вращении ротора: допустимое значение – до 0,1 мм. Превышение указывает на деформацию вала или неравномерный износ втулок.

Признак неисправности	Последствия	Решение
Видимая выработка внутренней поверхности	Биение ротора, вибрация	Обязательная замена
Перегрев втулки (потемнение металла)	Заедание вала, оплавление втулки	Замена с очисткой посадочных мест
Зазор при качении вала > 1 мм	Замыкание обмоток, искрение	Немедленная замена комплекта втулок

Важно: перед установкой новых втулок очистите посадочные гнезда в картере и крышке от грязи. Смажьте внутреннюю поверхность графитовой смазкой для предотвращения сухого пуска. Используйте только меднографитовые втулки оригинального размера – уменьшение толщины стенки снижает ресурс.

Контроль целостности коллектора и щеточного узла

Коллектор якоря проверяют на отсутствие глубоких рисок, выработки или локального подгорания ламелей. Допустимое биение поверхности не должно превышать 0,03 мм – измеряется индикатором при прокручивании вала в тисках. Сильные повреждения требуют проточки на токарном станке с последующей шлифовкой наждачной бумагой зернистостью не ниже 800.

Щеточный узел демонтируют для осмотра: износ щеток менее 8 мм (или до отметки на корпусе щеткодержателя) критичен. Проверяют плавность хода щеток в гнездах и целостность пружин – они должны обеспечивать плотный равномерный прижим. Окисленные или подгоревшие контакты медных шин зачищают мелкой наждачкой, сильные дефекты требуют замены узла целиком.

Типичные неисправности и методы устранения

• Подгар ламелей коллектора: Проточка с последующей полировкой; глубокие повреждения – замена якоря
• Зависание щеток: Очистка гнезд от грязи и графитовой пыли, замена деформированных щеток
• Обрыв в цепи щеток: Прозвон мультиметром, замена щеткодержателя при нарушении контактов
• Ослабление пружин: Обязательная установка новых пружин – попытки растяжки временны и ненадежны

Параметр	Норма	Отклонение
Высота щетки	12-13 мм (новые)	Менее 8 мм
Биение коллектора	0-0,03 мм	Более 0,05 мм
Зазор ламель-ламель	Чистый, без графита	Загрязнение, замыкание

После ремонта обязательна продувка узла сжатым воздухом для удаления абразивной пыли. При сборке проверяют отсутствие перекоса щеткодержателя – он должен фиксироваться без зазоров. Важно: использование щеток с неподходящим удельным сопротивлением ускоряет износ коллектора.

Замена изношенных щеток: пошаговый алгоритм

Изношенные графитовые щетки перестают обеспечивать надежный контакт с коллектором стартера, что проявляется в отказе запуска, искрении или характерном треске при включении. Их замена восстанавливает работоспособность узла без замены всего стартера.

Потребуются новые щетки ВАЗ-2101 (или универсальный комплект), ключи на 13, крестовую и плоскую отвертки, шило, ветошь для очистки. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

Процедура замены

1. Демонтаж стартера: Снимите защитный кожух двигателя (при наличии). Ослабьте ключом на 13 гайку крепления силового провода к втягивающему реле. Открутите ключом на 13 три болта крепления стартера к картеру сцепления и снимите узел.
2. Разборка стартера: Открутите два длинных стяжных винта крестовой отверткой, соединяющих заднюю крышку с корпусом. Снимите крышку вместе с щеточным узлом.
3. Извлечение щеточного узла: Аккуратно подденьте плоской отверткой или шилом пружинные фиксаторы (2-4 штуки), удерживающие щеткодержатель на крышке. Отсоедините узел.
4. Замена щеток:
   • Сожмите пружины каждой старой щетки и выньте их из гнезд держателя.
   • Очистите гнезда от графитовой пыли ветошью.
   • Вставьте новые щетки, убедившись, что они свободно ходят в направляющих, а гибкие медные косилы надежно зафиксированы в держателе.
   • Проверьте длину новых щеток – рабочий выступ должен быть не менее 12 мм.
5. Обратная сборка:
   • Установите щеточный узел на место, прижав пружины и защелкнув фиксаторы.
   • Совместите крышку с корпусом, убедившись, что щетки не зажаты и встали на коллектор ротора.
   • Затяните стяжные винты крест-накрест.
6. Монтаж и проверка: Установите стартер на двигатель, затяните болты крепления и подключите силовой провод. Подсоедините аккумулятор. Проверьте работу стартера кратковременным включением без запуска двигателя – должен быть уверенный звук вращения.

Ремонт или замена втягивающего реле ВАЗ-2101

При неисправности втягивающего реле стартер ВАЗ-2101 либо не подает признаков жизни (характерный щелчок без вращения), либо постоянно жужжит после запуска двигателя. Частые причины включают подгорание силовых контактов (пятаков), обрыв обмоток, заклинивание якоря или разрушение возвратной пружины. Перед демонтажем убедитесь в надежности подключения клемм АКБ и целостности проводки.

Для проверки снимите стартер (ключи на 13, 15, 17), замкните отверткой или ключом два больших вывода реле. Если стартер вращается – неисправно само реле. Отсутствие вращения указывает на проблемы с мотором стартера или щеточным узлом. При замене реле (болты на 8) учитывайте маркировку старого – новые аналоги должны совпадать по посадочным местам и количеству выводов.

Диагностика и решение

Ремонт возможен при таких проблемах:

• Подгорание контактов: Разберите реле (отогнув крепежные лапки), зачистите пятаки и контактные площадки надфилем.
• Залипание якоря: Очистите шток и внутреннюю полость от грязи, смажьте графитовой смазкой.
• Окисление клемм: Зачистите выводы и наконечники проводов.

Замена требуется при:

1. Обрыве втягивающей или удерживающей обмотки (проверка мультиметром).
2. Механическом разрушении корпуса, штока или пружины.
3. Сильном оплавлении контактов или отсутствии результата после ремонта.

Тип реле	Особенности
Старого образца (35.3708)	Разборное, подлежит ремонту. Чаще встречается на ранних "копейках".
Нового образца (СТ230-А)	Часто неразборное. При поломке меняется в сборе.

Важно! После установки нового или отремонтированного реле проверьте зазор между шестерней бендикса и венцом маховика (оптимально 1-4 мм). Негерметичный корпус реле ведет к попаданию воды и грязи – защищайте соединения от влаги.

Устранение залипания контактов реле медной пластиной

Залипание контактов втягивающего реле стартера проявляется непрекращающимся вращением бендикса после запуска двигателя. Основная причина – деформация или подгорание медного пятака подвижного контакта, приводящая к его заклиниванию во включенном положении.

Эффективный метод восстановления работоспособности – установка дополнительной медной пластины-прокладки. Она компенсирует износ контактной группы, повышая жесткость узла и обеспечивая гарантированный возврат пятака при обесточивании обмотки реле.

Технология модернизации

1. Демонтаж и разборка реле: Снимите реле со стартера, открутите заднюю крышку корпуса, извлеките сердечник с возвратной пружиной и контактную группу.
2. Подготовка пластины: Из листовой меди толщиной 1.5-2 мм вырежьте прямоугольную пластину размером 15×10 мм. Просверлите отверстие Ø 5 мм по центру.
3. Установка усилителя:
   • Наложите пластину на тыльную сторону подвижного контакта (между пятаком и штоком сердечника).
   • Совместите отверстие пластины с крепежным болтом контакта.
   • Зафиксируйте пластину штатной гайкой, затянув её с усилием 12-15 Н·м.
4. Контроль и сборка: Убедитесь в свободном ходе контакта без перекосов. Смажьте сердечник графитной смазкой, соберите реле в обратной последовательности.

Параметр пластины	Значение
Материал	Медь М1
Толщина	1.5-2 мм
Размеры	15×10 мм
Диаметр отверстия	5 мм

После установки пластины исчезает вибрация контакта под нагрузкой, что исключает повторное залипание. Ресурс восстановленного реле сопоставим с новым узлом при условии отсутствия критичного износа обмоток.

Очистка коллектора от нагара без снятия стартера

Данный метод позволяет удалить нагар с контактных пластин коллектора, не демонтируя стартер с автомобиля. Основное условие – свободный доступ к задней части стартера через моторный отсек, что требует снятия воздушного фильтра и других мешающих элементов.

Перед началом работ обязательно отсоедините клемму «минус» от аккумулятора! Подготовьте чистящие средства: мелкую наждачную бумагу (зернистость 600-800), стеклоочиститель или спирт, ветошь. Избегайте применения крупной абразивной шкурки или металлических щеток.

Последовательность работ

1. Снимите защитную резиновую заглушку с задней крышки стартера, открыв доступ к коллектору.
2. Вручную проверните коленвал двигателя за храповик (ключом на 36 мм), чтобы сместить позицию якоря стартера.
3. Через технологическое отверстие вставьте сложенную вдвое полоску наждачной бумаги (шлифовальным слоем наружу).
4. Прижмите наждак к поверхности коллектора пальцем и проворачивайте якорь, перемещая бумагу вдоль пластин. Выполните 3-4 оборота.
5. Повторите процедуру для остальных секций коллектора, проворачивая якорь на новый участок.
6. Удалите абразивную пыль: обильно смочите ветошь в очистителе и протрите коллектор через отверстие.
7. После очистки установите резиновую заглушку на место.

Контроль качества: проверьте сопротивление между соседними пластинами коллектора мультиметром. Значение должно быть близко к нулю (0.1-0.4 Ома). Повышенное сопротивление указывает на неполную очистку или износ пластин.

Важно: избегайте попадания абразивной пыли внутрь стартера! При сильном износе (глубокие выработки, выступающий миканит между пластинами) метод неэффективен – требуется демонтаж и замена коллектора.

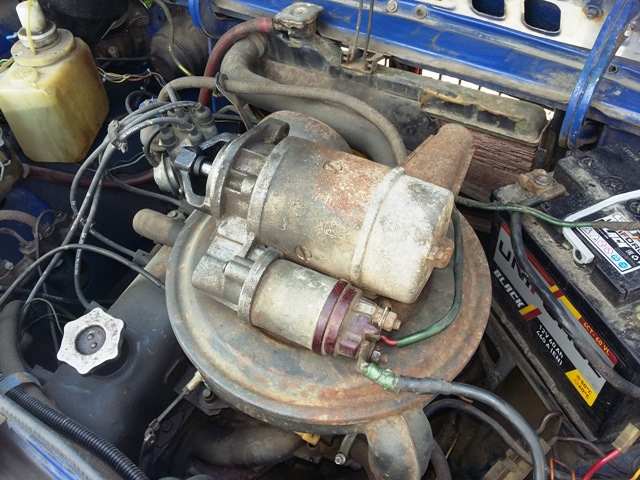

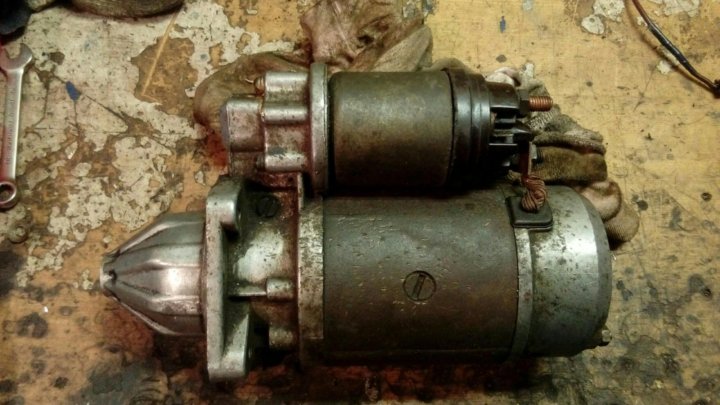

Снятие и установка стартера на ВАЗ-2101: ключевые моменты

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Очистите корпус стартера от грязи, особенно в зоне крепления проводов и болтов – это упростит демонтаж и исключит попадание мусора в моторный отсек.

Подготовьте инструменты: набор рожковых ключей (основные размеры 13 и 17 мм), удлинитель с карданным шарниром для доступа к нижнему болту, фонарик для подсветки рабочей зоны. Стартер расположен под выпускным коллектором с правой стороны двигателя.

Последовательность демонтажа

1. Отсоединение проводов:
   • Ключом на 13 мм ослабьте гайку силового кабеля (+12В от АКБ) на втягивающем реле
   • Снимите медный наконечник с контактного болта
   • Отсоедините управляющий провод (тонкий) от штекера реле
2. Откручивание креплений:
   • Выкрутите две верхние гайки (13 мм) крепления к картеру сцепления
   • С помощью удлинителя и ключа на 17 мм снимите нижнюю гайку
   • Извлеките все три шпильки крепления
3. Извлечение стартера: Подайте корпус вперед по направлению к радиатору, отсоединяя от посадочного места, после чего аккуратно выньте агрегат вниз через пространство между двигателем и лонжероном.

Установка выполняется в обратном порядке с обязательным контролем:

1. Проверьте чистоту контактных площадок на двигателе и стартере
2. Наживите шпильки крепления, установите стартер на посадочное место
3. Затяните гайки крепления в последовательности:
   • Нижняя гайка (17 мм) – 32-36 Н·м
   • Верхние гайки (13 мм) – 32-36 Н·м
4. Подключите провода:
   • Закрепите управляющий провод на штекере втягивающего реле
   • Установите силовой кабель на контактный болт, затяните гайку (13 мм) моментом 9-10 Н·м

Критичные моменты затяжки	Значение
Гайки крепления к картеру	32-36 Н·м
Гайка силового провода	9-10 Н·м

После подключения АКБ проверьте работу: при включении зажигания стартер должен уверенно вращать коленвал без скрежета и рывков. Посторонние шумы указывают на несоосность установки – требуется перепроверка посадки агрегата.

Замена поврежденных медных втулок ротора

Износ медных втулок ротора проявляется характерным стуком или вибрацией при запуске двигателя, перекосом якоря и подклиниванием стартера. Наиболее частая причина – естественный износ или недостаток смазки, приводящий к увеличению зазора между валом ротора и посадочным местом.

Для замены потребуется выпрессовать старые втулки из крышки со стороны коллектора и передней крышки стартера, затем установить новые. Критически важно подобрать втулки с идентичными посадочными размерами (внутренний Ø 12 мм, наружный Ø 14 мм для ВАЗ-2101) и обеспечить соосность отверстий при монтаже.

Пошаговый порядок работ

1. Демонтируйте стартер, отсоединив клеммы аккумулятора и крепёжную гайку на тяговом реле.
2. Разберите стартер: снимите стяжные болты, аккуратно разделите корпус, извлеките ротор.
3. Выпрессуйте старые втулки:
   • Из передней крышки – при помощи оправки подходящего диаметра и молотка
   • Из крышки коллектора – аналогичным методом, избегая деформации посадочного гнезда
4. Очистите посадочные места от загрязнений и задиров напильником.
5. Смажьте новые втулки моторным маслом, запрессуйте их заподлицо с поверхностями крышек.
6. Проверьте свободное вращение вала ротора во втулках без перекосов.
7. Соберите стартер в обратной последовательности.

Важные нюансы: При запрессовке избегайте перекоса втулки – это приведёт к быстрому износу. Используйте только медные втулки оригинальных размеров – стальные или бронзовые аналоги вызовут ускоренный износ вала ротора. После замены проверьте биение вала: допустимое значение – не более 0,08 мм.

Параметр	Значение
Диаметр вала ротора	12 мм
Внутренний диаметр новой втулки	12±0.1 мм
Наружный диаметр втулки	14 мм
Допустимый зазор после замены	≤ 0.5 мм

Восстановление контактной группы на клеммах стартера

Окисление и коррозия клемм стартера приводят к ухудшению проводимости тока, что проявляется в отказе запуска двигателя или работе стартера с перебоями. Особенно критично повреждение контакта на управляющем проводе (тонкий провод от замка зажигания), отвечающем за срабатывание втягивающего реле.

Первым этапом восстановления является обязательное снятие клемм с аккумулятора для исключения короткого замыкания. Далее требуется демонтировать стартер с автомобиля для обеспечения полного доступа к контактным группам, так как работы в подкапотном пространстве крайне неудобны.

Этапы восстановления контактов

1. Зачистка поверхностей: Используйте мелкозернистую наждачную бумагу (№240-400) или специальную щетку по металлу для удаления окислов и нагара с:
• Внутренней поверхности наконечников проводов
• Резьбовых шпилек стартера (особенно тщательно под головкой болта)
• Поверхностей контактных пластин втягивающего реле
2. Обезжиривание: Протрите все зачищенные поверхности ветошью, смоченной в бензине или спирте для удаления остатков абразива и загрязнений.
3. Защита от коррозии: Нанесите тонкий слой специальной токопроводящей смазки (например, "Литол-24" или медной пасты) на контактирующие поверхности перед сборкой.
4. Надежная сборка:
   • Плотно затяните гайки крепления силового провода (+) и управляющего провода (50)
   • Убедитесь, что клеммы не проворачиваются на шпильках
   • Проверьте отсутствие касания проводов к подвижным частям или горячим элементам двигателя

Клемма	Назначение	Признак плохого контакта
+ (толстый провод)	Подача питания от АКБ на стартер	Щелчок реле без вращения стартера, тусклый свет фар при попытке пуска
50 (тонкий провод)	Управление втягивающим реле	Полное отсутствие реакции стартера (ни щелчка, ни вращения)

После установки стартера на место и подключения АКБ обязательно проверьте его работу вхолостую (на нейтральной передаче!). Уверенное срабатывание реле и быстрое вращение якоря подтвердят успешность восстановления контактной группы. При сохранении проблем потребуется диагностика втягивающего реле или самого электродвигателя стартера.

Как перебрать бендикс: замена храповика и шестерни

Для замены храповика и шестерни бендикса стартера ВАЗ-2101 потребуется демонтировать узел с автомобиля. Снимите стартер, очистите корпус от грязи, затем отсоедините тяговое реле, открутив крепёжные гайки контактных болтов и стяжной винт. Аккуратно разъедините половинки корпуса реле, чтобы не повредить контактную пластину.

Извлеките сердечник реле вместе с вилкой бендикса. Сожмите пружину вилки и снимите стопорное кольцо с оси бендикса, используя съёмник или отвёртку. Освободите бендикс с муфтой свободного хода и вилкой привода. Проверьте люфт шестерни – если он превышает 0,5 мм или зубья повреждены, необходима замена.

Разборка бендикса и установка новых деталей

Зажмите муфту в тисках через мягкие прокладки. Снимите стопорное кольцо с задней части муфты, после чего аккуратно выбейте ось бендикса лёгкими ударами молотка. Разделите корпус муфты, храповой механизм и шестерню. Очистите все компоненты от старой смазки и металлической стружки.

Установите новую шестерню и храповик в обратном порядке. Нанесите тонкий слой консистентной смазки ЛИТОЛ-24 на зубья и внутренние поверхности муфты. Запрессуйте ось до посадочного паза, зафиксируйте её стопорным кольцом. Проверьте плавность вращения шестерни в одном направлении и блокировку в другом.

Сборка стартера:

1. Соедините бендикс с вилкой привода
2. Установите сердечник тягового реле в корпус
3. Совместите половинки реле, затяните стяжной винт
4. Подключите силовые провода к контактным болтам
5. Закрепите стартер на двигателе

Важно: Перед установкой проверьте работу бендикса – при вращении муфты по часовой стрелке шестерня должна блокироваться, против часовой – свободно проворачиваться. Заменяйте стопорные кольца при малейших признаках деформации.

Смазка механизма бендикса: выбор состава и точки нанесения

Бендикс стартера ВАЗ-2101 требует периодической смазки для предотвращения залипания роликов в обойме и обеспечения четкого зацепления с маховиком. Отсутствие обслуживания приводит к характерному холостому проворачиванию стартера при включении зажигания. Работы выполняются после демонтажа и разборки узла с обязательной очисткой деталей от старой засохшей смазки и загрязнений.

Используйте исключительно термостойкие составы, сохраняющие свойства при высоких нагрузках. Оптимальным выбором являются:

• Специализированные смазки для стартеров (LIQUI MOLY Starter-Spray, Mannol Kupfer-Spray)
• Графитовая смазка УССА (требует обновления чаще)
• Медносодержащие пасты (например, Molykote Cu-7439 Plus)

Критически важные точки обработки

1. Ролики в обойме бендикса – тонкий слой на боковые поверхности каждого ролика и их посадочные места.
2. Внутренние шлицы втулки бендикса – смазка наносится на шлицы вала якоря перед сборкой.
3. Направляющую втулку (при наличии) – минимальное количество на внутреннюю поверхность.

Избегайте избыточного нанесения – выдавливание излишков наружу при работе притягивает пыль. Категорически запрещены:

Литол-24	Загустевает на морозе
Солидол	Склеивает ролики
WD-40	Не является смазкой

После обработки соберите узел и проверьте легкость перемещения бендикса по валу с характерным щелчком при резком проворачивании вручную. Процедура значительно продлевает ресурс механизма при условии использования правильных материалов и соблюдения регламента.

Профилактическая замена щеток каждые 100 000 км пробега

Щеточный узел стартера подвержен естественному износу: графитовые щетки истираются о коллектор ротора, уменьшаясь в длине и теряя пружинящие свойства. При критическом износе снижается сила прижима, ухудшается контакт, что вызывает искрение, локальный перегрев и нестабильную работу стартера.

Плановую замену каждые 100 000 км проводят даже при отсутствии явных неисправностей. Это предотвращает внезапный отказ стартера из-за "зависания" щеток или разрушения держателей, что особенно критично зимой. Новый комплект щеток обеспечивает надежный контакт и равномерную передачу тока на коллектор.

Порядок замены щеток

1. Снятие стартера: отключение АКБ, демонтаж защиты картера (при наличии), откручивание проводов от втягивающего реле и крепежных болтов к КПП.
2. Разборка: откручивание концевого щитка (задней крышки) стартера после удаления стопорных колец или скоб.
3. Извлечение щеткодержателя: аккуратный демонтаж узла с коллектора ротора, фиксация пружин во избежание потерь.
4. Замена: установка нового щеточного блока с равномерно выступающими щетками (стандартная длина 12-14 мм).
5. Очистка коллектора: удаление графитовой пыли и нагара на ламелях ротора мелкой наждачкой (зернистость P600).
6. Сборка и установка: обратная сборка стартера с контролем соосности деталей, монтаж на двигатель.

Критерии выбора щеток

Параметр	Рекомендация
Материал	Меднографитовые (для стартеров ВАЗ-2101)
Размеры	Совпадение с оригиналом (тип 29.3730)
Качество	Изделия известных брендов (Bosch, ERA, Fenox)
Комплект	Полный набор (4 щетки + держатель + пружины)

Важно! После замены проверьте свободный ход щеток в держателях и отсутствие перекоса. Игнорирование профилактики приводит к:

• Задирам на коллекторе из-за искрения,
• Обгоранию ламелей ротора,
• Пробоям в обмотках якоря.

Устранение окислов на проводе массы двигателя ВАЗ-2101

Окислы на клеммах провода массы – частая причина плохого контакта, приводящая к отказу стартера, тусклому свету фар и некорректной работе электрооборудования. Образование налета происходит из-за взаимодействия металла с электролитом аккумулятора, влагой и дорожными реагентами.

Для восстановления надежного контакта необходимо тщательно зачистить все точки соединения «массового» тракта. Основное внимание уделите клемме на двигателе (чаще крепится к правой головке блока цилиндров), соединению с кузовом возле аккумулятора и клемме «минус» АКБ.

Порядок устранения проблемы:

1. Отсоедините клеммы аккумулятора, начиная с «минусовой».
2. Демонтируйте массовый провод с двигателя и кузова, открутив крепежные болты.
3. Зачистите контактные площадки:
   • Используйте металлическую щетку, наждачную бумагу (крупность 120-240) или специальную насадку для дрели.
   • Удалите весь рыхлый налет и окислы до чистого металла на клеммах провода, поверхности двигателя и кузова.
4. Обезжирьте поверхности бензином, уайт-спиритом или спиртом.
5. Обработайте контакты защитным составом:

   Средство	Способ нанесения
   Литол-24, солидол	Тонкий слой на контактные площадки после сборки
   Медьсодержащая смазка	Нанести на зачищенные поверхности перед установкой клемм
   Специальный аэрозоль-ингибитор	Распылить на собранный узел

6. Надежно затяните крепежные болты на двигателе и кузове, исключая люфт.
7. Подключите аккумулятор (сначала «плюс», затем «минус»).

Важно: Регулярно проверяйте состояние контактов (особенно после зимы) и при появлении белого/зеленого налета повторите процедуру. Убедитесь в отсутствии коррозии и надежном креплении самого провода массы по всей длине.

Чистка и протяжка клемм аккумулятора и стартера

Окисление или ослабление контактов на клеммах аккумулятора и стартера – частая причина проблем с запуском двигателя ВАЗ-2101. Плохой контакт приводит к падению напряжения, стартер не получает достаточный ток и либо вращает коленвал медленно, либо не срабатывает вовсе. Визуально неисправность проявляется белым или зеленоватым налетом на клеммах, их нагревом при попытке запуска.

Регулярная проверка и обслуживание этих соединений – критически важная процедура для надежной работы стартера. Игнорирование может привести к глубокому разряду АКБ, выходу из строя контактной группы замка зажигания или повреждению проводки из-за повышенного сопротивления в цепи.

Порядок выполнения работ

Необходимые инструменты и материалы:

• Ключ на 10 (гаечный или рожковый)
• Наждачная бумага (мелкозернистая) или специальная щетка для клемм
• Ветошь
• Вазелин технический, солидол или защитная смазка для клемм
• Раствор соды пищевой (1 столовая ложка на стакан воды) или специальный очиститель контактов

Этапы чистки и протяжки:

1. Отсоединение АКБ: Сначала обязательно снимите минусовую клемму с аккумулятора, затем плюсовую. Это исключит короткое замыкание.
2. Очистка клемм АКБ:
   • Обильно полейте раствором соды или очистителем клеммы аккумулятора и внутренние поверхности наконечников проводов. Дождитесь прекращения реакции (шипения).
   • Тщательно зачистите контактные поверхности на аккумуляторе и наконечниках проводов наждачной бумагой или щеткой до появления чистого металла.
   • Протрите насухо ветошью.
3. Очистка контактов стартера:
   • Найдите силовой провод (толстый, идет от плюсовой клеммы АКБ) и провод управления (тоньший, от замка зажигания), подключенные к втягивающему реле стартера.
   • Отсоедините оба провода, запомнив их положение.
   • Зачистите контактные шпильки на реле и внутренние поверхности наконечников проводов аналогично клеммам АКБ.
4. Протяжка соединений:
   • Наденьте наконечники проводов на клеммы АКБ: сначала плюсовой, затем минусовой. Затяните гайки ключом на 10 с усилием, исключающим проворачивание наконечника.
   • Подключите провода к стартеру: сначала силовой провод к верхней шпильке реле, затем тонкий провод управления к нижней шпильке ("пускач"). Затяните гайки надежно.
5. Защита контактов: Нанесите тонкий слой технического вазелина, солидола или специальной смазки на все обработанные контактные поверхности (клеммы АКБ и соединения на стартере). Это замедлит окисление.

Важные нюансы:

Недостаточная затяжка	Вызовет искрение, нагрев, подгорание контактов и повторное окисление.
Чрезмерная затяжка	Может сорвать резьбу на клеммах АКБ (особенно старых свинцовых) или шпильках стартера.
Нарушение порядка подключения	Перепутывание проводов на стартере приведет к его неработоспособности. Снятие "плюса" первым – риск короткого замыкания.
Игнорирование защиты	Без смазки контакты быстро окислятся, особенно в сырую погоду.

Проверка контакта "массы" между двигателем и кузовом

Плохой контакт массы двигателя с кузовом – частая причина проблем со стартером ВАЗ-2101. Нарушение этого соединения создает высокое сопротивление в цепи запуска, что приводит к недостаточной силе тока для нормальной работы стартера. Симптомы включают медленное вращение коленвала, полное отсутствие реакции стартера или щелчки втягивающего реле при попытке запуска.

Основная масса двигателя соединяется с кузовом через гибкий медный проводник, прикрепленный болтами. Со временем точки крепления окисляются, контактные поверхности покрываются грязью или ржавчиной, а сам провод может повреждаться коррозией или физически. Проверка этого соединения – обязательный первоначальный этап диагностики.

Порядок проверки и устранения неисправности

Для диагностики и восстановления контакта массы выполните следующие шаги:

1. Локализация точек подключения:
   Найдите основной массовый провод. На ВАЗ-2101 он обычно крепится одним концом к шпильке на картере двигателя (ближе к стартеру или блоку цилиндров), а другим – к кузову в районе правой чашки переднего лонжерона или крепления коробки передач.
2. Визуальный осмотр:
   • Проверьте целостность провода – отсутствие обрывов жил, сильной коррозии.
   • Осмотрите точки крепления – наличие ржавчины, окислов, грязи, следов подгорания.
   • Убедитесь, что болты/гайки крепления затянуты.
3. Проверка падением напряжения: Самый точный метод:
   1. Включите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
   2. Подсоедините черный щуп к отрицательной клемме АКБ.
   3. Подсоедините красный щуп к чистому металлу двигателя (например, болту головки блока).
   4. Попросите помощника включить стартер на 5-10 секунд.
   5. Зафиксируйте показания вольтметра.


      Норма: Падение напряжения ≤ 0.5 В.


      Проблема: Падение > 0.5 В (особенно > 1 В) указывает на плохой контакт массы.
4. Проверка сопротивления (дополнительно):
   • Отсоедините клеммы АКБ.
   • Переключите мультиметр в режим Оммета (Ω).
   • Измерьте сопротивление между чистой точкой на двигателе и чистой точкой на кузове.


     Норма: Сопротивление близко к 0 Ом (доли Ома).


     Проблема: Сопротивление в несколько Ом или выше.

Способы устранения:

• Зачистка контактов: Отсоедините массовый провод. Тщательно зачистите наждачной бумагой или щеткой по металлу контактные площадки на двигателе, контактную площадку на кузове и клеммы самого провода до чистого металла. Удалите всю грязь, ржавчину и окислы.
• Обработка и защита: После зачистки обработайте контактные поверхности специальной токопроводящей смазкой или хотя бы тонким слоем Литола/Солидола для защиты от окисления.
• Замена/усиление провода: Если провод поврежден (переломанные жилы, сильная коррозия), замените его новым сечением не менее 16-25 мм². При частых проблемах можно продублировать штатный провод дополнительным, подключив его параллельно.
• Надежное крепление: Надежно затяните болты/гайки крепления провода к двигателю и кузову. Убедитесь, что клеммы провода плотно обжимают контактные шпильки/болты.

После выполнения этих работ обязательно повторите проверку падением напряжения для подтверждения восстановления надежного контакта массы между двигателем и кузовом.

Диагностика проводки от замка зажигания до втягивающего реле

Отказ стартера при повороте ключа часто вызван обрывом или коррозией управляющего провода между замком зажигания и втягивающим реле. Тонкий кабель (обычно сечением 0.75–1.5 мм²) подвержен перетиранию в местах перегибов и окислению контактов.

Первичная проверка требует визуального осмотра трассы прокладки: от монтажного блока под капотом через перегородку моторного щита к замку зажигания. Особое внимание уделите участку возле колонки руля и точкам соединения с реле.

Методы диагностики

Проверка напряжения на управляющем выводе реле:

1. Отключите разъем с тонким проводом от втягивающего реле
2. Включите зажигание и поверните ключ в положение "Старт"
3. Измерьте мультиметром напряжение между клеммой провода и массой авто

Отсутствие 10–12 В укажет на проблемы в цепи. Наличие напряжения подтверждает неисправность реле или стартера.

Поиск обрыва "прозвонкой":

• Снимите минусовую клемму АКБ перед работой!
• Отсоедините провод от замка зажигания (контакт "50")
• Прозвоните мультиметром в режиме Ω участок: клемма замка → клемма реле

Результат замера	Неисправность
Бесконечное сопротивление	Обрыв провода
Сопротивление >1 Ом	Окисление контактов/соединений
Короткое замыкание на массу	Повреждение изоляции

Проверка контактов замка зажигания: снимите пластиковый кожух колонки, измерьте напряжение на выводе "50" замка при старте. Отсутствие питания укажет на неисправность контактной группы или проводки до замка.

Замена повреждённого силового кабеля от АКБ к стартеру

Повреждённый силовой кабель от аккумулятора к стартеру проявляется характерными симптомами: стартер крутит с заметным усилием, слышны щелчки реле без запуска двигателя, наблюдается искрение или нагрев провода. Чаще всего проблемы возникают из-за коррозии клемм, перетирания изоляции о кузовные элементы, окисления контактов или физического обрыва жилы в результате вибрации.

Категорически нельзя игнорировать такую неисправность – это приводит к полному отказу стартера, риску возгорания из-за короткого замыкания, а также повышенной нагрузке на генератор и АКБ. Работы требуют обесточивания бортовой сети и соблюдения мер электробезопасности.

Порядок замены кабеля

Необходимые материалы и инструменты:

• Новый кабель сечением не менее 25 мм² с защитной оплёткой
• Медные обжимные наконечники под болт М8
• Гаечные ключи на 10, 13 и 17 мм
• Кусачки, нож для зачистки изоляции
• Кримпер для обжима наконечников
• Антикоррозийная смазка (например, Литол-24)

Последовательность действий:

1. Отсоедините отрицательную клемму аккумулятора ключом на 10 мм.
2. Ослабьте гайку крепления стартерного провода на клемме +АКБ ключом на 17 мм.
3. Снимите защитный резиновый чехол с клеммы стартера. Ослабьте гайку крепления кабеля ключом на 13 мм.
4. Аккуратно выведите старый провод из моторного отсека, отслеживая точки крепления скобами к блоку цилиндров.
5. Подготовьте новый кабель:
   • Обрежьте по длине старого провода с запасом 5 см
   • Зачистите концы на 15-20 мм
   • Обожмите наконечники кримпером
6. Проложите кабель по штатному маршруту, фиксируя в заводских скобах.
7. Нанесите смазку на контактные площадки стартера и АКБ.
8. Затяните гайки в последовательности: сначала стартер, затем аккумулятор. Момент затяжки 14-18 Н∙м.

Контрольные точки после замены:

Параметр	Норма
Падение напряжения на кабеле под нагрузкой	Менее 0.5 В
Нагрев наконечников при работе стартера	Отсутствует
Плотность посадки в скобах	Без перегибов и натяжения

Обязательно проверьте отсутствие контакта провода с подвижными частями двигателя и выпускным коллектором. Установите защитные колпачки на клеммы и зафиксируйте провод пластиковыми хомутами в местах пересечения с другими коммуникациями.

Проверка напряжения аккумулятора под нагрузкой

Простая проверка напряжения аккумулятора на холостом ходу (без нагрузки) часто бывает недостаточной для оценки его реального состояния, особенно при проблемах с запуском двигателя. Напряжение может показывать норму (около 12.6-12.7 В), но под нагрузкой стартера, когда требуется отдача большого тока, оно может критически просаживаться, указывая на неисправность батареи или плохой контакт.

Для достоверной диагностики способности аккумулятора ВАЗ-2101 крутить стартер необходимо проверить его напряжение именно под нагрузкой. Это имитирует реальные условия запуска двигателя и выявляет скрытые дефекты, такие как сульфатация пластин, потеря емкости или внутреннее замыкание банок.

Способы проверки под нагрузкой

Существует два основных метода проверки напряжения аккумулятора под нагрузкой на "копейке":

1. Использование нагрузочной вилки:
   • Это специализированный прибор, имеющий встроенное нагрузочное сопротивление (обычно 0.1 Ом для АКБ 55-60 Ач) и вольтметр.
   • Подключите клеммы вилки к выводам аккумулятора, соблюдая полярность (красный к "+", черный к "-").
   • Подайте нагрузку на 5-10 секунд, нажав на кнопку или рычаг вилки.
   • Считайте показание вольтметра в конце 5-й секунды под нагрузкой.
2. Проверка напрямую стартером:
   • Включите на мультиметре режим измерения постоянного напряжения (DCV, диапазон 20V).
   • Подключите щупы мультиметра к выводам аккумулятора (красный к "+", черный к "-").
   • Попросите помощника включить зажигание и крутить стартер в течение 5-10 секунд.
   • Наблюдайте за показаниями вольтметра во время работы стартера. Зафиксируйте минимальное напряжение.

Интерпретация результатов

Оцените показания напряжения под нагрузкой согласно таблице:

Напряжение под нагрузкой (5-я секунда)	Состояние аккумулятора
10.0 В и выше	Аккумулятор исправен и имеет достаточную емкость.
9.5 - 9.9 В	Аккумулятор изношен, емкость снижена. Требуется контроль и, возможно, скорое обслуживание/замена.
Ниже 9.5 В	Аккумулятор неисправен или сильно разряжен. Не способен обеспечить пусковой ток. Требуется зарядка или замена.

Важно: Если напряжение под нагрузкой падает ниже 9.5 В, необходимо проверить надежность контактов на клеммах аккумулятора, на стартере и на "массе" (особенно соединение с кузовом и двигателем). Плохие контакты создают высокое сопротивление и вызывают аналогичное проседание напряжения. Перед проверкой убедитесь, что аккумулятор полностью заряжен! Проводите проверку под нагрузкой кратковременно (не более 10 секунд за раз) и давайте АКБ отдохнуть 1-2 минуты между попытками.

Влияние вязкости моторного масла на работу стартера зимой

В мороз густое масло превращается в плотную массу, создающую критическое сопротивление вращению коленчатого вала. Стартеру ВАЗ-2101 требуется преодолеть эту нагрузку, одновременно превозмогая собственное загустевшее трансмиссионное масло в редукторе и заторможенность подшипников.

Высокая вязкость приводит к резкому падению пусковых оборотов двигателя. Стартер не раскручивает мотор до минимально необходимых 80-100 об/мин, что вызывает просадку напряжения в бортовой сети ниже 9В. В результате соленоид втягивающего реле не удерживает бендикс в зацеплении с маховиком – слышны характерные щелчки.

Ключевые проблемы и решения

Типичные симптомы при неправильной вязкости:

• Медленное проворачивание коленвала с характерным "мычанием"
• Отказ втягивающего реле при полном заряде АКБ
• Закипание электролита в аккумуляторе из-за экстремальных токов

Оптимальные решения для "копейки":

1. Применение масел с маркировкой 5W-XX или 0W-XX (зимний индекс "W")
2. Использование синтетики или полусинтетики вместо минеральных составов
3. Установка предпускового подогревателя картера (например, ТермоБлок)

Температура, °C	Рекомендуемый класс вязкости	Макс. ток стартера, А
От -20	10W-40	280-320
-20...-30	5W-40	340-380
Ниже -30	0W-40	400+

Важно: загустевшее масло вызывает перегрев обмоток стартера – лакированная медь выдерживает не более 3-5 попыток пуска подряд. Коммутация больших токов ускоряет эрозию контактов втягивающего реле, что ведет к необходимости замены щеточного узла или сердечника.

Ошибки при подключении стартера: как избежать КЗ

Неправильное подключение проводов к стартеру ВАЗ-2101 часто приводит к короткому замыканию (КЗ), повреждающему электропроводку или выводящему из строя реле. Основные риски возникают при путанице с клеммами, особенно при установке нового устройства или после снятия аккумулятора.

Ключевая опасность – контакт силового кабеля с массой кузова или непредназначенными клеммами. Например, касание "+" клеммы стартера к болту крепления или кузову мгновенно вызывает КЗ с искрением, оплавлением изоляции и риском возгорания.

Критичные ошибки подключения

Типичные ситуации, провоцирующие КЗ:

• Перепутанные клеммы аккумулятора – подключение "+" кабеля к массе стартера или кузова при ошибочно наброшенном "-" на "+" АКБ.
• Контакт "плюсового" провода с корпусом – когда незаизолированный участок кабеля от АКБ касается металлических деталей двигателя.
• Неправильная установка тягового реле – замыкание контактов реле на массу при некорректном монтаже или повреждении изоляции.

Правила безопасного монтажа

1. Отсоединяйте "минусовую" клемму АКБ перед любыми работами с электрооборудованием.
2. Маркируйте провода при демонтаже стартера (особенно тонкий провод управления реле).
3. Контролируйте изоляцию: исключите соприкосновение силового кабеля (от АКБ) с движущимися частями или острыми кромками.
4. Проверяйте отсутствие коррозии и чистоту контактных поверхностей перед подключением.

Клемма стартера	Подключаемый провод	Риск КЗ при ошибке
Верхняя болтовая (тяговое реле)	Толстый кабель от "+" АКБ	Высокий (при контакте с массой)
Малая клемма реле (⌀ 6 мм)	Тонкий провод от замка зажигания	Низкий (ток управления)
Корпус стартера	Масса через крепление к двигателю	Нулевой (но требует чистоты контакта)

Важно: После подключения убедитесь, что все провода зафиксированы гайками, а свободные концы изолированы. Первое включение выполняйте кратковременным поворотом ключа, наблюдая за искрением в зоне клемм.

Кораблирование вала стартера при износе втулок: симптомы

Износ передней и/или задней втулок вала стартера является частой причиной его кораблирования. Втулки обеспечивают строго соосное положение вала относительно маховика. При их выработке зазоры увеличиваются, вал теряет стабильность и начинает смещаться с оси вращения.

Это смещение (кораблирование) приводит к целому ряду характерных симптомов, проявляющихся в момент запуска двигателя. Понимание этих признаков позволяет своевременно диагностировать проблему и избежать более серьезных повреждений стартера или маховика.

Основные симптомы кораблирования вала

• Сильный металлический скрежет или визг при попытке запуска. Это самый яркий признак. Звук возникает из-за неправильного зацепления шестерни бендикса с венцом маховика, когда вал смещен и зубья бьют друг о друга под углом.
• Вибрация стартера, ощущаемая рукой при удержании ключа в положении "старт". Смещенный вал создает значительный дисбаланс.
• Неравномерное вращение стартера ("захлебывание"). Двигатель может прокручиваться рывками, с явными задержками или подклиниваниями, так как шестерня бендикса то зацепляется, то выходит из зацепления.
• Затрудненный запуск "на холодную". При увеличенных зазорах в изношенных втулках вал смещается сильнее под нагрузкой (густое холодное масло). Часто сопровождается усилением скрежета.
• Отсутствие зацепления ("мотор крутится вхолостую"). В крайних случаях износа вал смещается настолько, что шестерня бендикса вообще не может войти в зацепление с венцом маховика. Слышен только звук вращения якоря стартера без попытки провернуть двигатель.
• Повреждение зубьев венца маховика или шестерни бендикса. Длительная эксплуатация с кораблированием приводит к сколам и задирам на зубьях из-за ударных нагрузок.

Игнорирование этих симптомов ведет к ускоренному выходу из строя бендикса, разрушению венца маховика, повреждению обмоток стартера или его полному заклиниванию.

Восстановление посадочных мест в картере сцепления

Основная проблема картера сцепления ВАЗ-2101 – выработка посадочных мест под подшипник первичного вала КПП и втулки вилки выключения сцепления. Износ возникает из-за постоянных нагрузок и вибраций, приводя к люфту вала, шумам при работе и затрудненному включению передач. Несвоевременное устранение дефекта провоцирует ускоренное разрушение подшипника и коробки передач.

Для восстановления геометрии отверстий применяются три основных метода. Наиболее надежным считается расточка посадочных мест под установку ремонтных бронзовых или стальных втулок с последующей запрессовкой и финальной обработкой под номинальный размер. Альтернатива – наплавка изношенных поверхностей газовой или аргонодуговой сваркой с последующей механической обработкой (расточкой) до требуемых параметров, что требует высокой квалификации исполнителя.

Ключевые этапы восстановления

• Демонтаж и очистка: Снятие картера, удаление грязи и остатков смазки. Тщательная дефектовка измерительным инструментом (штангенциркуль, нутромер) для оценки степени износа.
• Выбор метода ремонта:
  1. Установка ремонтных втулок (наиболее долговечно).
  2. Наплавка сваркой и расточка (требует оборудования).
  3. Использование эпоксидных компаундов с металлическим наполнителем (временное решение).
• Обработка: Расточка отверстий на токарном или фрезерном станке с использованием кондуктора для обеспечения строгой соосности. При установке втулок – расточка под их наружный диаметр с натягом 0.03-0.05 мм.
• Установка втулок/наплавка: Запрессовка втулок с фиксацией стопорным винтом или кернением. При наплавке – последовательная сварка валиков с контролем температуры для исключения коробления.
• Финальная обработка: Чистовая расточка или развертывание отверстий до номинального размера (под подшипник: Ø72 мм, под втулку вилки: Ø15 мм) с соблюдением допусков и шероховатости поверхности.
• Контроль: Проверка соосности отверстий, отсутствия биения (допуск не более 0.03 мм), свободного вращения вала КПП и хода вилки сцепления.

Важно: При ремонте критически соблюдать соосность отверстий. Перекос приводит к перекосу первичного вала, ускоренному износу подшипника и сальника, вибрациям. При сильной выработке или наличии трещин в картере целесообразна замена узла.

Ремонт обрыва обмоток статора перемоткой или заменой

Обрыв обмотки статора – критическая неисправность, полностью выводящая стартер из строя. Диагностируется мультиметром: сопротивление между коллекторными пластинами бесконечно или резко отличается от нормы (0,3-0,6 Ом). Механические повреждения, перегрев от заклинивания якоря или коррозия – основные причины обрыва.

Восстановление работоспособности возможно двумя путями: перемоткой статора или его заменой. Выбор зависит от доступности комплектующих, стоимости услуг и целесообразности ремонта конкретного узла.

Способы восстановления

Перемотка статора:

• Требует полной разборки стартера и снятия статора
• Старую обмотку аккуратно удаляют, очищая пазы от лака и изоляции
• Новая обмотка наматывается строго по шаблону медным эмальпроводом аналогичного сечения
• Катушки изолируют термостойкими материалами (лакоткань, слюда)
• Обязательна пропитка спецлаком и сушка для влаго-/термозащиты

Замена статора:

1. Подбор нового/контрактного статора (оригинал 57.3708 или аналог)
2. Демонтаж неисправного узла: откручивание стяжных шпилек стартера
3. Установка исправного статора с проверкой зазора до якоря
4. Сборка стартера с заменой уплотнений при необходимости

Критерий	Перемотка	Замена
Стоимость	Выше (ручная работа)	Ниже (для б/у запчастей)
Долговечность	Высокая при качественной изоляции	Зависит от состояния узла
Доступность	Требует спецоборудования и навыков	Готовый узел в наличии
Время ремонта	1-2 дня (сушка лака)	Мгновенно (замена)

Важно: При замене статора проверьте состояние щеток, втягивающего реле и якоря. Некачественная перемотка без термостойкой изоляции приведет к повторному пробою обмотки.

Коммутация дополнительного реле для снижения нагрузки на замок зажигания

Основная проблема стандартной схемы запуска "копейки" заключается в прохождении высокого пускового тока (до 500 А) через контакты замка зажигания. Это приводит к их обгоранию, повышенному сопротивлению и отказу стартера срабатывать при повороте ключа. Дополнительное реле выполняет роль силового посредника, беря на себя основную токовую нагрузку.

Для модернизации потребуется стандартное 4-контактное автомобильное реле (например, 90.3747), провод сечением 2.5-4 мм², колодка реле, инструмент для снятия изоляции и обжима клемм. Работы проводятся при отключенной минусовой клемме АКБ. Схема подключения реализуется в подкапотном пространстве рядом со штатным реле стартера.

Порядок установки реле

1. Снять питающий провод (толстый кабель) с клеммы "50" втягивающего реле стартера.
2. Подключить этот провод к контакту 87 нового реле.
3. Соединить контакт 30 реле с клеммой "50" втягивающего реле стартера новым проводом (сечение 2.5-4 мм²).
4. Подключить контакт 85 реле к массе кузова (коротким проводом).
5. Подать управляющий "+" с замка зажигания (штатный тонкий провод на клемме "50") на контакт 86 реле.

Контакт реле	Назначение подключения
30	Выход силового тока на клемму "50" стартера
87	Питание от АКБ (снятый штатный кабель)
85	Масса кузова
86	Управление от замка зажигания

После сборки цепи обязательно проверьте изоляцию всех соединений и надежность контактов. При включении зажигания и повороте ключа в положение "старт" реле должно четко срабатывать (характерный щелчок), а стартер – уверенно вращать двигатель. Данная доработка полностью исключает прохождение высокого тока через замок, продлевая его ресурс в 3-4 раза.

Тепловой щит стартера: предотвращение перегрева летом

Тепловой щит стартера ВАЗ-2101 – металлическая изогнутая пластина, закрепленная между выпускным коллектором и корпусом стартера. Его основная задача – отражать часть тепла, выделяемого коллектором при работе двигателя, особенно критичного в летнюю жару. Без этой защиты стартер подвергается экстремальному нагреву, что резко сокращает срок его службы и провоцирует отказы при попытке горячего запуска.

Со временем тепловой щит может прогореть из-за коррозии металла или деформироваться от механических воздействий. Крепеж (обычно два болта) часто окисляется и закисает, что затрудняет снятие или замену. Отсутствие или повреждение щита ведет к тому, что корпус стартера, его втягивающее реле и обмотки постоянно "пекутся" от раскаленного коллектора, что чревато межвитковыми замыканиями, залипанием втягивающего и ускоренным износом бендикса.

Решение проблем теплового щита

Диагностика и ремонт:

• Визуальный осмотр: При каждом ТО (или при снятии стартера) проверяйте целостность щита – отсутствие крупных прогараний и сквозной коррозии.
• Проверка крепления: Убедитесь, что щит надежно зафиксирован болтами и не касается вибрирующих элементов. Ослабленное крепление ведет к дребезжанию и ускоренному разрушению.
• Очистка: Регулярно удаляйте с щита грязь и масляные подтеки – они снижают отражающую способность и способствуют коррозии.

Замена:

• Подбор аналога: Используйте оригинальные щиты (ВАЗ 2101-3728000) или качественные аналоги от проверенных производителей (например, Fenox). Самодельные экраны из тонкого металла малоэффективны.
• Обработка крепежа: Перед установкой нового щита обработайте резьбу болтов и посадочные места графитовой смазкой или медной пастой для предотвращения закисания.
• Усиление защиты (опционально): При частой эксплуатации в жару или признаках сильного нагрева стартера, можно дополнительно обернуть щит (со стороны коллектора) слоем термоизоляционного материала (специальная фольгированная лента), закрепив его хомутами. Не закрывайте вентиляционные отверстия на стартере!

Последствия отсутствия щита:

Проблема	Причина	Симптом
Межвитковое замыкание обмоток	Перегрев разрушает лаковую изоляцию проводов	Стартер "тянет" слабо, гудит, но не крутит двигатель
Залипание втягивающего реле	Перегрев деформирует детали, плавит пластик	Стартер продолжает вращаться после пуска, "залипание" бендикса
Ускоренный износ бендикса и венца маховика	Перегрев выжигает смазку, металл теряет прочность	Скрежет при пуске, стартер крутит вхолостую
Окисление контактов	Постоянный термоцикл ускоряет коррозию	Пропадание контакта, необходимость "пошевелить" провода

Важно: Исправный тепловой щит – простая, но критичная деталь для надежной работы стартера "копейки" в летний период. Его проверка и поддержание в хорошем состоянии должны быть обязательным пунктом сезонного обслуживания автомобиля.

Как правильно хранить запасной стартер для ВАЗ-2101

Правильное хранение запасного стартера для "копейки" предотвратит коррозию и выход узла из строя до установки. Неподготовленный агрегат быстро теряет работоспособность из-за окисления контактов и заклинивания механизмов.

Основные риски при хранении – обводнение внутренних полостей, коррозия медных обмоток и стальных деталей, а также загустение смазки в бендиксе. Без защиты стартер может потребовать ремонта еще до использования.

Порядок подготовки и хранения

Выполните следующие шаги перед отправкой на складирование:

1. Очистка: Удалите грязь и остатки масла ветошью. Особое внимание уделите вентиляционным прорезям и клеммам.
2. Защита от коррозии:
   • Обработайте металлические поверхности аэрозольным преобразователем ржавчины
   • Нанесите тонкий слой Литола-24 на вал бендикса
   • Закройте клеммы изолентой или силиконовыми колпачками

Требования к месту хранения:

Параметр	Рекомендации	Запрещено
Положение	Вертикально (клеммами вверх)	На боку, валом вниз
Температура	От -10°C до +25°C	Возле радиаторов
Влажность	Менее 60%	Сырые подвалы

Оберните стартер в пропитанную моторным маслом бумагу, затем поместите в полиэтиленовый пакет с вентиляционными отверстиями. Каждые 3-4 месяца проворачивайте бендикс вручную для распределения смазки и проверяйте состояние контактов.

Модернизация стартера установкой усиленных пружин

Слабая возвратная пружина втягивающего реле или изношенные элементы в бендиксе – частая причина отказов стартера ВАЗ-2101. Со временем металл теряет упругость, что приводит к неполному втягивании якоря реле или недостаточному выдвижению шестерни бендикса. Это проявляется в холостом прокручивании стартера, скрежете или полном отсутствии контакта.

Установка усиленных пружин решает эти проблемы за счёт увеличения силы возврата и надёжности срабатывания механизмов. Новые пружины из высокоуглеродистой стали обеспечивают чёткое зацепление шестерни с венцом маховика и гарантированное разъединение после пуска двигателя. Это особенно критично при эксплуатации в мороз или с изношенными деталями.

Порядок работ и ключевые моменты

Этапы модернизации:

1. Снятие стартера с двигателя и разборка (требуется очистка от грязи).
2. Демонтаж втягивающего реле и бендикса для доступа к пружинам.
3. Замена штатных пружин на усиленные аналоги:
   • Для втягивающего реле – пружина с увеличенным диаметром проволоки.
   • Для бендикса – витая пружина привода муфты.
4. Смазка трущихся поверхностей графитной смазкой.
5. Сборка и установка стартера.

Критические нюансы: Пружины должны соответствовать посадочным размерам! Избыточное усилие втягивающего реле увеличивает нагрузку на контакты ("пятаки"), а слишком жёсткая пружина бендикса ускоряет износ вилки. Рекомендуется параллельно заменить изношенные втулки вала стартера.

Компонент	Проблема без усиления	Эффект модернизации
Втягивающее реле	Зависание якоря, подгорание контактов	Чёткий возврат, защита "пятаков"
Бендикс	Проскальзывание муфты, недозахват маховика	Надёжное сцепление, плавный отвод шестерни

Итог: Модернизация продлевает ресурс стартера на 40-60%, снижает риск "холостых" прокруток в мороз и повышает общую надёжность пуска. Работы требуют навыков, но экономически выгодны против замены узла целиком.

Защита электрических соединений от влаги и грязи

Влага и дорожные реагенты провоцируют окисление контактов стартера ВАЗ-2101, приводя к снижению напряжения, перегреву проводки и полному отказу запуска. Особенно уязвимы клеммы аккумулятора, колодка втягивающего реле и соединения массы, расположенные вблизи колесных арок.

Проникновение грязи в разъемы вызывает замыкания и ускоренную коррозию металлических элементов. Типичные симптомы проблем: щелчки реле без срабатывания бендикса, медленное вращение стартера или искрение на клеммах при попытке пуска двигателя.

Практические методы защиты

Способ	Применение	Материалы
Герметизация	Клеммы АКБ, разъемы реле	Термоусадка с клеем, силиконовые колпачки
Антикоррозийная обработка	Контактные группы, болты массы	Спецсмазки (LIQUI MOLY Kupfer-Spray), Литол-24
Механическая защита	Проводка вдоль кузова	Гофротрубки, пластиковые хомуты

Порядок обработки соединений:

1. Очистить контакты металлической щеткой и обезжирить
2. Нанести тонкий слой токопроводящей смазки
3. Установить герметичные колпачки на клеммы АКБ
4. Обжать разъемы термоусадочной трубкой с клеевым слоем

Важно: ежегодно проверять состояние контактов массы на кузове и двигателе, особенно после зимней эксплуатации. Использовать только автомобильные диэлектрические составы – бытовые средства разрушают пластик.

Диагностика замыкания обмотки на корпус мегомметром

Для проверки обмоток стартера на пробой изоляции необходим мегомметр на 500 В. Отсоедините питающий провод от втягивающего реле и силовую шину от аккумулятора. Снимите стартер с автомобиля для точной диагностики, очистите корпус от загрязнений.

Перед измерениями переведите мультиметр в режим омметра и убедитесь в отсутствии контакта между корпусом стартера и клеммами обмоток (норма – бесконечное сопротивление). Подготовьте мегомметр: установите предел 500 В, проверьте исправность проводов замыканием щупов – стрелка должна показывать «0».

Порядок проверки

1. Щуп «Земля» мегомметра зафиксируйте на корпусе стартера
2. Вторым щупом последовательно касайтесь:
   • Коллекторных пластин якоря
   • Клемм втягивающего реле
   • Силовых болтов статорной обмотки
3. Прокрутите рукой якорь при контакте с коллектором

Исправная изоляция показывает не менее 10 МОм на всех участках. Значения ниже 1 МОм указывают на пробой. Особое внимание уделите показаниям при вращении якоря – падение сопротивления свидетельствует о замыкании через подшипники или пластины коллектора.

Показание мегомметра	Состояние изоляции
> 10 МОм	Норма
1-10 МОм	Начальная стадия разрушения изоляции
< 1 МОм	Критическое замыкание на корпус

При обнаружении замыкания демонтируйте щеточный узел и повторно проверьте якорь отдельно от статора. Пробой в статорной обмотке требует перемотки или замены узла. Короткое замыкание на корпусе якоря визуально определяется по почернению ламелей коллектора или оплавлению обмотки.

Подбор б/у стартера: на что обращать внимание при покупке

Проверьте визуальное состояние корпуса: глубокие сколы или трещины недопустимы, так как они приводят к попаданию грязи и влаги. Убедитесь в отсутствии следов перегрева (потемнение металла, оплавленные участки) – это свидетельствует о критических неисправностях в прошлом.

Осмотрите клеммные соединения и втягивающее реле: окислы или разрушенные контакты потребуют замены деталей. Обратите внимание на целостность зубьев бендикса и отсутствие люфта при его вращении – изношенная шестерня не сможет правильно зацепиться с маховиком.

Ключевые параметры при тестировании

• Холостой ход: подключите стартер к АКБ 12В. Исправная деталь вращает бендикс ровно, без заеданий и вибраций.
• Работа втягивающего реле: при подаче напряжения шестерня должна резко выдвигаться вперед с характерным щелчком.
• Потребляемый ток: использование токоизмерительных клещей поможет выявить короткое замыкание (ток выше 80А для ВАЗ-2101).

Параметр	Норма	Отклонение
Скорость вращения	4000-6000 об/мин	Рывки, замедление
Звук работы	Ровный гул	Скрежет, стук
Возврат бендикса	Мгновенный	Задержка >1 сек

Обязательно сверьте маркировку: оригинальный стартер ВАЗ-2101 имеет обозначения 35.3708 или 5712.3708. Совместимые аналоги должны соответствовать по посадочным размерам и передаточному числу.

Проверьте состояние щеточного узла через смотровое окно (если доступно): щетки длиной менее 5 мм подлежат замене. Наличие металлической стружки внутри указывает на разрушение втулок или обмоток.

Сравнение оригинальных и неоригинальных запчастей для стартера

Выбор между оригинальными и неоригинальными запчастями для стартера ВАЗ-2101 напрямую влияет на надежность пуска двигателя и ресурс узла. Оригинальные компоненты производятся по спецификациям завода-изготовителя, тогда как неоригинальные аналоги могут существенно различаться по качеству в зависимости от производителя.

Основные критерии сравнения включают долговечность, точность геометрии деталей, качество материалов и соответствие электрическим параметрам. При замене изношенных элементов стартера (бендикса, втягивающего реле, щеток) важно учитывать эти факторы для предотвращения повторных поломок.

Ключевые отличия

Критерий	Оригинальные запчасти	Неоригинальные запчасти
Качество материалов	Сертифицированные сплавы, медь обмоток без примесей	Часто удешевленные материалы (хрупкий пластик, биметалл реле)
Точность изготовления	Гарантированное соблюдение допусков (особенно втулок и шестерен)	Риск несоосности валов, люфтов из-за отклонений в размерах
Ресурс работы	50-80 тыс. км при правильной эксплуатации	Непредсказуем (от 5 тыс. км у дешевых вариантов до уровня оригинала)
Цена	Выше на 40-70%	Привлекательно низкая, но риск повторной замены

Риски неоригинальных деталей: Установка дешевых аналогов часто приводит к характерным проблемам: залипанию втягивающего реле из-за слабой катушки, ускоренному износу бендикса при некачественной термообработке, искрению щеток на коллекторе из-за несоответствия размеров. Особенно критично для стартера "копейки" применение втулок с нарушенной пористостью – они не удерживают смазку, вызывая заклинивание вала.

Рекомендации по выбору:

• Для критичных компонентов (обмотка, шестерня бендикса, вал) предпочтительны оригинал или проверенные бренды (например, KATEK или СтартВОЛЬТ)
• Допустимо применение неоригинальных щеток и втулок от производителей с документально подтвержденным качеством
• Избегайте комплектующих без маркировки и упаковки с указанием завода-изготовителя

Профилактика обмоток стартера пропиткой электротехническим лаком

Обмотки стартера ВАЗ-2101 (статорные и роторные) постоянно подвергаются воздействию вибрации, перепадов температур и, что критично, влаги. Особенно уязвимы машины, эксплуатируемые в условиях высокой влажности или оставляемые под открытым небом. Проникновение влаги в микротрещины изоляции проводов обмотки резко снижает ее сопротивление и ведет к межвитковым замыканиям.

Пропитка обмоток специальным электротехническим лаком является эффективной профилактической мерой. Лак заполняет микроскопические поры и трещины в существующей изоляции, создавая дополнительный барьер против влаги и загрязнений, а также улучшая теплоотдачу. Это значительно повышает надежность стартера и продлевает срок службы его самой дорогостоящей части – обмоток.

Технология пропитки обмоток

Правильная пропитка требует демонтажа стартера и его частичной разборки. Основные этапы:

1. Демонтаж и разборка: Снимите стартер с двигателя. Разберите его: снимите тяговое реле ("бендикс"), открутите стяжные шпильки и аккуратно снимите заднюю крышку с щеточным узлом и переднюю крышку (носовик).
2. Извлечение ротора: Аккуратно извлеките ротор (якорь) из статора.
3. Подготовка обмоток: Тщательно очистите статорные обмотки и обмотки ротора (особенно коллекторные пластины) от пыли, грязи и масла. Используйте щетки с мягкой щетиной и ветошь, смоченную в бензине "Калоша" или уайт-спирите. Дайте деталям полностью просохнуть.
4. Прогрев: Для лучшего проникновения лака и удаления остаточной влаги прогрейте статор и ротор. Оптимально – в сушильном шкафу при температуре 90-110°C в течение 30-60 минут. Альтернатива – строительный фен (осторожно, не перегреть изоляцию!).
5. Пропитка: Горячие обмотки (особенно статор) погрузите в емкость с электротехническим лаком (ГФ-92, ЭП-91, ЭП-988 и т.п.) на 15-30 минут. Лак должен полностью покрыть обмотки. Для ротора можно использовать метод окунания или обильной проливки с вращением.
6. Стряхивание излишков: Извлеките детали из лака, дайте стечь основным излишкам и аккуратно стряхните капли, особенно с торцов обмоток статора и с коллектора ротора.
7. Сушка: Поместите детали в сушильный шкаф при температуре, указанной производителем лака (обычно 120-130°C для термореактивных лаков). Время сушки – не менее 2-4 часов до полного отверждения лака. Сушка феном не обеспечит полной полимеризации.
8. Сборка: После полного остывания соберите стартер в обратной последовательности, смазав при необходимости втулки ротора.

Важные замечания:

• Работы проводите в хорошо проветриваемом помещении, используйте перчатки и защиту органов дыхания.
• Не допускайте попадания лака на коллектор ротора и щетки. Если лак попал на коллектор – аккуратно удалите его растворителем до сборки.
• Строго соблюдайте режим сушки. Недосушенный лак не обеспечит должной защиты.
• Пропитка особенно актуальна для стартеров, бывших в ремонте (перемотке), где новая изоляция также нуждается в защите.

Марка лака	Тип	Особенности
ГФ-92 ХС	Глифталевый	Доступный, хорошая проникающая способность, требует строгого соблюдения режима сушки.
ЭП-91	Эпоксидный	Высокая адгезия и влагостойкость, сложнее в применении, требует смешивания.
ЭП-988	Эпоксиэфирный	Хороший компромисс по свойствам и удобству нанесения.
Лак МЛ-92	Маслобензостойкий	Повышенная стойкость к агрессивным средам.

После сборки и установки стартера на автомобиль дайте лаку окончательно стабилизироваться в течение суток перед интенсивной эксплуатацией. Эта несложная процедура – эффективная страховка от внезапного выхода стартера из строя из-за отсыревших обмоток.

Замена люфтящих подшипников ротора своими руками

Люфт подшипников (втулок) ротора стартера ВАЗ-2101 приводит к перекосу якоря, замыканию обмоток и заклиниванию. Для замены потребуются новые бронзовые втулки (передняя и задняя), съемник стопорных колец, молоток, оправка (подходящий металлический стержень или старая втулка), плоская отвертка, тиски, чистая ветошь и смазка Литол-24.

Снимите стартер с автомобиля, отсоедините тяговое реле и разберите корпус: выкрутите два длинных стяжных болта, снимите заднюю крышку с щеточным узлом и аккуратно извлеките ротор вместе с передним картером. Очистите детали от грязи и остатков старой смазки.

Демонтаж старых втулок

Задняя втулка: Расположена в отверстии задней крышки. Аккуратно выбейте ее легкими ударами молотка через оправку, направляя усилия от внутренней стороны крышки наружу. Следите, чтобы не повредить посадочное место.

Передняя втулка: Находится в переднем картере. Выбейте ее аналогично, используя оправку меньшего диаметра. Удалите все заусенцы в посадочных местах мелкой наждачной бумагой.

Установка новых втулок

Подготовка: Нанесите тонкий слой Литола-24 на наружную поверхность новых втулок и внутрь их отверстий. Это облегчит запрессовку и обеспечит смазку при работе.

Запрессовка:

1. Задняя втулка: Установите крышку на твердую ровную поверхность. Совместите новую втулку с посадочным отверстием и запрессуйте ее ударами молотка через оправку до упора. Контролируйте, чтобы втулка вошла без перекоса.
2. Передняя втулка: Повторите процесс для картера. Убедитесь, что втулка полностью села в гнездо заподлицо с краями.

Сборка стартера

Смажьте внутреннюю поверхность втулок Литолом-24. Вставьте ротор в передний картер, затем совместите узел со статором и задней крышкой. Затяните стяжные болты крест-накрест с умеренным усилием. Подсоедините тяговое реле и проводку.

Проверьте ротор вручную: он должен вращаться свободно, без заеданий и ощутимого бокового люфта. Установите стартер на двигатель и проверьте его работу в режиме прокрутки. Отсутствие вибрации и посторонних шумов подтвердит правильность замены.

Временный запуск двигателя "с толкача"

Данный метод применяется при полном отказе стартера, но исправных системах зажигания и топливоподачи. Суть заключается в механическом раскручивании коленвала через трансмиссию путем принудительного движения автомобиля.

Перед попыткой запуска убедитесь в безопасности: выберите ровный участок дороги длиной 30-50 метров без препятствий. Обязательно привлеките 2-3 помощников для толкания автомобиля.

Пошаговая инструкция

1. Поверните ключ зажигания в положение "ON" (приборная панель активна)
2. Выжмите педаль сцепления до упора
3. Включите третью передачу (реже вторую)
4. Подайте сигнал помощникам начать разгон авто
5. При достижении скорости 10-15 км/ч плавно отпустите сцепление
6. После запуска двигателя немедленно выжмите сцепление
7. Переведите КПП в нейтральное положение

Критические ошибки: Попытка запуска на первой передаче (риск блокировки колес), резкое бросание сцепления (ударные нагрузки на КПП), включение зажигания после начала движения (не сработает бензонасос).

Фактор успеха	Оптимальные условия
Состояние АКБ	Напряжение не ниже 11.8V
Температура двигателя	Прогретый карбюратор
Качество топлива	Свежий бензин АИ-92

Важно: После успешного запуска избегайте глушения двигателя до места ремонта. Помните, что метод противопоказан для машин с каталитическим нейтрализатором.

Использование ремня вместо бендикса для экстренного пуска

При полном отказе бендикса стартера (проскальзывание, срезанные зубья шестерни) водители классических Жигулей иногда применяют экстренный способ запуска мотора с помощью отрезка прочного ремня. Метод основан на принудительном вращении маховика двигателя через ручное усилие, минуя нерабочий механизм стартера.

Для реализации потребуется помощник, открытый капот и отрезок ремня длиной 1-1.5 метра (подойдёт приводной ремень ГРМ или генератора). Ремень накидывается на венец маховика, предварительно сняв защитный кожух картера сцепления. Один конец ремня фиксируется накидным ключом, второй плотно зажимается в руке через плотную ткань для защиты от ожогов.

Порядок действий и меры предосторожности

Технология запуска:

1. Помощник включает зажигание и выжимает сцепление
2. Оператор резко дёргает зафиксированный ремень по направлению вращения коленвала (против часовой стрелки)
3. При успешном проворачивании маховика на 1/2 оборота двигатель запустится
4. Помощник немедленно отпускает сцепление и прибавляет газ

Критические ограничения:

• Запрещено наматывать ремень на руку – риск перелома при обратном ударе
• Не применять на прогретом двигателе (опасность ожога о выхлопную систему)
• Исключить контакт ремня с вращающимися элементами вентилятора

Риск	Последствия	Способ нейтрализации
Обратный удар маховика	Травма кисти	Использовать рывковое движение с немедленным отпусканием ремня
Закусывание ремня	Обрыв и разлёт фрагментов	Применять только цельные ремни без повреждений
Соприкосновение с вращающимися деталями	Затягивание руки в моторный отсек	Убрать свободные концы одежды, волосы, украшения

Важно: способ является исключительно аварийным и приводит к ускоренному износу венца маховика. После запуска обязательна немедленная замена бендикса или стартера в сборе. Повторное применение недопустимо из-за высоких механических рисков.

Практика восстановления корпуса стартера после трещин сваркой

Трещины в корпусе стартера ВАЗ-2101 чаще всего возникают в зоне крепления втягивающего реле или по посадочным лапам к картеру сцепления из-за вибраций и усталости металла. Обнаруживаются они визуально после тщательной очистки корпуса от грязи и масла, иногда требуется применение керосина или растворителя для выявления микротрещин. Перед сваркой обязательна полная разборка стартера – удаление обмоток, сердечника и вала якоря для защиты от тепловых деформаций и брызг металла.

Поврежденный участок зачищается болгаркой до чистого металла на ширину 10-15 мм вдоль трещины, с обязательной разделкой кромок под углом 60-70° для глубокого провара. Если трещина проходит через резьбовые отверстия, крепежные втулки выпрессовываются. Корпус надежно фиксируется струбцинами на огнеупорной подложке для предотвращения коробления при нагреве.

Технология сварки и последующая обработка

Восстановление выполняют аргонодуговой сваркой (TIG) с присадкой из алюминиевой проволоки АК-12 или полуавтоматом в среде аргона, используя минимально возможный ток (не более 80-100А). Шов ведется короткими валиками длиной 15-20 мм с перерывами для остывания зоны сварки, чтобы избежать пережога тонкого сплава. Каждый последующий участок накладывается в противоположном направлении ("вразбежку").

После сварки обязательны:

• Зачистка шва лепестковым кругом до уровня основного металла
• Контроль герметичности – опрессовка керосином под давлением 0.5 атм
• Проверка геометрии посадочных плоскостей шаблоном
• Нанесение термостойкой эпоксидной грунтовки на зону ремонта

Критические ошибки при восстановлении:

Ошибка	Последствие
Сварка без разделки кромок	Непровар корня трещины
Перегрев корпуса	Деформация посадочных мест
Игнорирование фиксации	Смещение оси стартера

При соблюдении технологии сварной шов превосходит по прочности базовый материал, что подтверждается ресурсными испытаниями на стендах. После сборки стартер устанавливается с обязательной проверкой зазора между шестерней бендикса и венцом маховика (1-4 мм), так как коробление корпуса может нарушить это расстояние.

Калибровка стартера после ремонта: проверка на стенде

После сборки стартера критически важна проверка его параметров на специализированном стенде. Это позволяет объективно оценить качество ремонта и выявить скрытые дефекты до установки на двигатель. Без калибровки велик риск повторного выхода из строя или некорректной работы системы пуска.

Испытательный стенд имитирует реальные условия запуска двигателя, фиксируя ключевые показатели. К таким параметрам относятся потребляемый ток, развиваемая мощность, частота вращения якоря и сила сжатия возвратной пружины. Отклонение от нормы хотя бы по одному из этих пунктов сигнализирует о необходимости доработки узла.

Порядок проведения испытаний

1. Подключение к стенду: Надежная фиксация стартера в зажимах с соблюдением полярности клемм.
2. Холостые обороты: Замер скорости вращения бендикса без нагрузки при напряжении 12В. Норма: 4000-6000 об/мин.
3. Тест под нагрузкой: Проверка мощности и потребляемого тока под искусственной нагрузкой (электромагнитным тормозом). Допустимый ток: 80-120А.
4. Контроль втягивающего реле:
   • Срабатывание при 8-10В
   • Удержание якоря при 4-6В
   • Полный возврат шестерни после снятия напряжения

Критические отклонения и их причины:

Симптом	Возможная неисправность
Превышение тока холостого хода	Деформация вала, заклинивание подшипников, межвитковое замыкание
Снижение оборотов под нагрузкой	Износ щеток, окисление коллектора, плохой контакт в силовой цепи
Дребезг втягивающего реле	Низкое напряжение АКБ, подгорание контактов, ослабление пружины

При выявлении отклонений стартер подлежит повторной разборке и устранению дефектов. Успешным считается результат, когда все параметры соответствуют техническим требованиям завода-изготовителя в течение 10-секундного цикла непрерывной работы. Только после стендовой проверки узел готов к эксплуатации.

Адаптация стартера от других моделей ВАЗ на "копейку"

Поиск исправного или более мощного стартера для ВАЗ-2101 часто приводит к рассмотрению вариантов от других моделей Волжского автозавода. Установка стартера от более поздних "классических" моделей или даже переднеприводных ВАЗов возможна, но требует технической доработки. Основная цель такой адаптации – получить более надежный или производительный узел, особенно актуальный в условиях износа оригинальных деталей или суровых зим.

Ключевые моменты адаптации заключаются в обеспечении правильного монтажа стартера к картеру сцепления двигателя 2101 и совместимости зубчатого венца маховика с бендиксом нового стартера. Также критически важно обеспечить надежное подключение силовой и управляющей проводки, учитывая возможные различия в расположении клемм и потребляемом токе.

Основные аспекты установки и доработок

Успешная адаптация требует внимания к следующим узлам:

• Крепление к картеру: Фланец крепления стартера на двигателе 2101 имеет специфическое расположение отверстий. Стартеры от ВАЗ-2108-2110 (и их модификаций) имеют иное посадочное расстояние между болтами и/или диаметр отверстий. Часто требуется изготовление проставки (адаптера) из стального листа толщиной 8-10 мм, точно повторяющей конфигурацию фланца картера "копейки" с одной стороны и посадочные места нового стартера – с другой. Иногда сам фланец нового стартера требует механической доработки (рассверливания, фрезерования).
• Совместимость бендикса и маховика: Количество зубьев на бендиксе стартера и на венце маховика ВАЗ-2101 должно строго совпадать (129 зубьев). Стартеры от переднеприводных ВАЗов (2108-2110) часто имеют бендикс с другим количеством зубьев (например, 110). Использование такого стартера без замены бендикса на подходящий (129 зубьев) приведет к разрушению маховика и/или стартера. Бендикс должен также иметь правильный вылет и угол захода.
• Подключение массы: Надежный контакт массы стартера с двигателем (кузовом) абсолютно необходим. Иногда требуется доработать или заменить штатный провод массы или обеспечить дополнительный контакт.

Наиболее распространенные варианты доноров и их особенности:

Модель-донор	Особенности	Сложность адаптации
ВАЗ-2101-2107 ("Классика")	Стартеры серии 35.3708. Прямая замена, возможны незначительные модификации внутри серии (коллектор, щетки).	Минимальная (Plug&Play)
ВАЗ-2121, 21213 ("Нива")	Стартеры серии 42.3708. Мощнее стандартного для 2101. Требуется проверка совпадения крепежных отверстий и бендикса (обычно 129 зубьев). Может потребоваться проставка из-за толщины фланца.	Низкая/Средняя
ВАЗ-2108, 2109, 2110-2112 (8-кл.)	Стартеры типа AZD (например, 5712.3708). Значительно мощнее. Обязательна замена бендикса на 129-зубый (от классики или совместимый). Требуется изготовление проставки-адаптера для крепления из-за другого межболтового расстояния и диаметра отверстий.	Высокая
ВАЗ-2110, 2112 (16-кл.)	Стартеры типа КЗАТЭ (например, КЗАТЭ 5712.3708-10). Аналогичны 8-кл. стартерам по монтажу и бендиксу. Очень мощные. Требуют тех же доработок: бендикс 129 зубьев и проставка-адаптер.	Высокая

Обязательные нюансы при установке нештатного стартера:

1. Мощность АКБ: Более мощные стартеры (особенно от 2110) требуют аккумулятора повышенной емкости (как минимум 60-62 Ач) и абсолютно исправной толстой силовой проводки (масса, "+" от АКБ к стартеру).
2. Проводка управления: Провод на втягивающее реле должен быть в хорошем состоянии. Для мощных стартеров иногда рекомендуют установить дополнительное реле, управляющее втягивающим, чтобы разгрузить контакты замка зажигания.
3. Зазоры: После установки обязательно проверьте зазор между зубьями бендикса и венца маховика (должен быть в пределах 0.5-4 мм, оптимально 1-2 мм). Проверяется отверткой или щупом через смотровое окно в картере сцепления при выдвинутом бендиксе (можно подать +12В на управляющую клемму втягивающего реле).
4. Теплозащита: При установке стартеров от инжекторных моделей (2110 и др.) в подкапотное пространство карбюраторной "копейки", убедитесь, что стартер не касается выпускного коллектора. При необходимости используйте термоэкран.

Адаптация стартера от более современных ВАЗов – технически выполнимая задача, требующая слесарных навыков и внимания к деталям. Грамотно выполненная доработка дает существенный выигрыш в надежности запуска, особенно в холодное время года.

Доработка сигнального провода для точной диагностики цепей

При диагностике электроцепей стартера ВАЗ-2101 часто возникают сложности с определением момента подачи напряжения на втягивающее реле. Штатная конструкция не позволяет контролировать этот параметр без вмешательства в проводку, что усложняет выявление таких проблем как ложное срабатывание реле, просадки напряжения или обрыв управляющего сигнала.

Для точной локализации неисправностей рекомендуется создать диагностический адаптер. Потребуется отрезок провода сечением 1.5 мм² длиной 30-40 см, два ножевых разъёма типа "папа" и светодиодный индикатор на 12В с токоограничивающим резистором. Важно использовать провода в термостойкой изоляции, учитывая близость к горячему двигателю.

Процесс модификации и подключения

Соберите цепь по схеме:

1. Присоедините первый разъём к сигнальному проводу втягивающего реле (чёрный с синей полосой)
2. Второй разъём подключите к клемме "50" стартера
3. В разрыв цепи впаяйте светодиод с резистором 1.5-2 кОм

Правила эксплуатации:

• Изолируйте соединения термоусадкой
• Фиксируйте провод вдали от подвижных деталей
• Контролируйте свечение светодиода при повороте ключа

Интерпретация показаний:

Светодиод	Состояние цепи
Не горит	Обрыв в управляющей цепи
Мерцает	Плохой контакт в замке зажигания
Тусклый свет	Просадка напряжения
Яркое свечение	Исправная цепь управления

Данная доработка позволяет мгновенно диагностировать 80% типовых неисправностей стартера без применения мультиметра. При частых просадках напряжения проверьте контакты замка зажигания и реле стартера, уделив внимание очистке клемм аккумулятора и массе кузова.

Специфика установки редукторного стартера на ВАЗ-2101

Редукторный стартер отличается от классического наличием планетарного механизма, повышающего крутящий момент при меньшем энергопотреблении. Это особенно актуально для изношенных двигателей "копейки" или эксплуатации в зимних условиях, когда стандартный узел не справляется с прокруткой коленвала.

Установка требует механических доработок из-за разницы в габаритах и посадочных местах. Основная сложность – несовпадение крепежных отверстий на картере сцепления и необходимость замены штатной бобышки крепления, так как редукторная модель имеет иную геометрию корпуса и вылет шестерни.

Порядок монтажа и ключевые нюансы

Необходимые доработки:

• Замена штатной бобышки крепления на модифицированную (типа "палец") длиной 35–40 мм
• Рассверливание двух верхних отверстий на картере сцепления до Ø8.5 мм
• Корректировка формы защитного кожуха маховика для исключения контакта с корпусом стартера

Этапы установки:

1. Демонтировать воздушный фильтр и стандартный стартер
2. Установить переходную бобышку в нижнее крепежное гнездо блока цилиндров
3. Приложить редукторный стартер, совместив шестерню с венцом маховика
4. Разметить и рассверлить верхние отверстия картера сцепления
5. Закрепить стартер болтами М8×1.25 (нижний – через бобышку, верхние – с шайбами Гровера)
6. Проверить зазор между шестерней и венцом маховика (1–1.5 мм)

Подключение электропроводки:

Клемма	Подключение
"B+" (болт Ø10 мм)	Прямой кабель от АКБ (сечение ≥ 16 мм²)
"S" (штекер Ø6 мм)	Штатный управляющий провод от замка зажигания

Важно: После установки убедитесь в отсутствии контакта корпуса с трубкой ГУР (при наличии) и проверьте работу стартера на нейтральной передаче с вывешенными ведущими колесами.

Окончательная сборка и регулировка узлов стартера

После замены изношенных деталей и очистки компонентов приступайте к сборке стартера. Установите новые втулки в переднюю и заднюю крышки, предварительно смазав их моторным маслом. Соберите щеточный узел: вставьте щетки в держатели, зафиксируйте пружинами, убедитесь в свободном ходе без заеданий. Соедините корпус статора с задней крышкой, установите якорь, затем закрепите переднюю крышку стяжными болтами.

Проверьте осевой люфт якоря – он не должен превышать 0,5-1 мм. При необходимости отрегулируйте его подбором шайб между валом якоря и задней крышкой. Установите втягивающее реле, закрепив его гайками. Подключите силовой провод к реле и вывод обмотки возбуждения к щеткодержателю.

Ключевые регулировки

1. Регулировка зазора шестерни бендикса
   • Подключите втягивающее реле напрямую к АКБ (+12В на контакт управления, "-" на корпус)
   • Измерьте щупом зазор между ограничительным кольцом и шестерней в выдвинутом состоянии
   • Норма: 0,5-2,0 мм. Корректируйте подбором шайб под фланец реле
2. Проверка момента замыкания контактов
   • Подключите контрольную лампу между силовым выводом реле и "+" АКБ
   • Подайте питание на втягивающую обмотку
   • Лампа должна загореться при ходе шестерни 50-60% от максимального
   • При отклонении подогните тягу реле для коррекции

После сборки выполните тестирование на стенде: проверьте потребляемый ток в заторможенном состоянии (не более 500А), частоту вращения холостого хода (4000-6000 об/мин) и отсутствие вибраций. Убедитесь в четком срабатывании бендикса и полном возврате шестерни при снятии напряжения.

Типичные косяки при сборке стартера новичками

Неправильная установка втягивающего реле – частая ошибка. Новички забывают проверить положение сердечника или не фиксируют его шток в зацеплении с вилкой бендикса, что приводит к отсутствию контакта или заклиниванию механизма при подаче напряжения.

Перекос крышек подшипников при стяжке болтами вызывает затирание якоря о статор. Это происходит из-за неравномерной затяжки или попадания стружки/грязи на посадочные поверхности, что быстро выводит стартер из строя из-за перегрева и механического разрушения обмоток.

Распространенные ошибки и последствия

• Неправильная сборка бендикса: Перепутаны местами шайбы или пружины, отсутствует стопорное кольцо → муфта проскальзывает или не входит в зацепление с маховиком.
• Забытая изоляция: Медная шина +12В касается корпуса → короткое замыкание при подключении АКБ с характерным искрением.
• Грязь в тяговом реле: Неочищенные контакты ("пятаки") или забитый грязью сердечник → стартер щелкает, но не крутит даже без нагрузки.

Ошибка	Признак неисправности	Риск для деталей
Недостаточная смазка бендикса	Хруст при работе, задержка выброса шестерни	Износ роликов муфты, разрушение вилки
Слабый момент затяжки стяжных болтов	Вибрация и гул при запуске	Разрушение подшипников, раскручивание обмоток якоря
Неправильная полярность щеток	Вращение якоря в обратную сторону	Обгорание коллектора, выход из строя реле

1. Проверка зазора якорь-статор щупом 0.8-1.2 мм после затяжки крышек.
2. Обязательная притирка контактов реле мелкой наждачкой + очистка спиртом.
3. Контроль свободного хода бендикса – шестерня должна вращаться в одну сторону без заеданий.

Список источников

При подготовке материала использовались специализированные технические издания и проверенные ресурсы, посвященные устройству и ремонту классических моделей ВАЗ.

Следующие источники содержат детальную информацию о конструкции стартера, типичных неисправностях и методах их устранения для ВАЗ-2101.

• Заводское руководство по ремонту ВАЗ-2101 (издательство "За рулем" или аналоги)
• Книга "Устройство и техническое обслуживание автомобилей ВАЗ" (под ред. А.П. Пехальского)
• Практическое пособие "Электрооборудование автомобилей ВАЗ классического семейства"
• Архивные номера журналов "За рулем" и "Автомобили" (разделы по ремонту)
• Технические статьи с профильных форумов: Клуб "ВАЗ 2101-2107", Drive2.ru (раздел "Классика")
• Видеоинструкции от автоканалов на YouTube (поиск по запросам "Ремонт стартера ВАЗ-2101")
• Схемы электрооборудования из оригинальных каталогов запчастей ВАЗ

Видео: Не крутит стартер ВАЗ 2107. Щёлкает но не крутит стартер.


• КрАЗ 214 - история армейского грузовика и его технические данные

• Меняйте масло вовремя - защитите двигатель

• БМВ Е-серия - дизайн и технические характеристики
