Не работает кнопка стеклоподъемника ВАЗ-2110 - причины и ремонт

Статья обновлена: 18.08.2025

Отказ кнопки управления стеклоподъемником на ВАЗ-2110 – распространенная неисправность, нарушающая комфорт эксплуатации автомобиля.

Проблема проявляется как частичной потерей функциональности (например, не работает только одно направление), так и полным выходом элемента из строя.

Основные причины кроются в электрической части: окисление контактов, повреждение проводки, выход из строя самой кнопки или предохранителя.

Для точной диагностики и устранения неполадки требуется последовательная проверка цепи питания и элементов управления.

Определение конкретного неисправного стеклоподъемника

Проверьте работоспособность обоих передних стеклоподъемников, последовательно нажимая кнопки водительской и пассажирской дверей. Если отказывает только один механизм, сосредоточьте диагностику на его цепи: двигателе, кнопке, проводке и разъемах конкретной двери. Исключите общие проблемы при отказе обоих механизмов (предохранитель F4, реле, массу).

Снимите обшивку двери с неработающим стеклоподъемником для доступа к компонентам. Осмотрите состояние разъемов и проводов, идущих от блока двери к двигателю подъемника, на предмет переломов, окислов или повреждений изоляции. Проверьте надежность крепления массы кузова в районе стоек дверей.

Алгоритм проверки компонентов

1. Тест кнопки управления:
   • Поменяйте местами кнопки водительской и пассажирской дверей
   • Если неработающий механизм заработал с другой кнопкой – замените неисправную кнопку
2. Диагностика питания двигателя:
   • Отсоедините разъем электродвигателя стеклоподъемника
   • Подключите мультиметр к контактам питания двигателя (обычно два центральных провода)
   • Нажимайте кнопку управления: при исправной цепи должно появляться +12В
3. Проверка двигателя:
   • Подайте напрямую с АКБ 12В на контакты двигателя (минус на черный провод, плюс на красный – затем поменяйте полярность для реверса)
   • Отсутствие реакции укажет на неисправность мотора или заклинивание механизма

Симптом	Вероятная причина
Двигатель гудит, но стекло не двигается	Срезаны зубья пластиковой шестерни редуктора
Стекло двигается рывками/с заеданием	Заклинивание направляющих, износ подъемного механизма
Напряжение на разъеме есть, двигатель молчит	Обрыв обмотки, износ щеток, заклинивание якоря

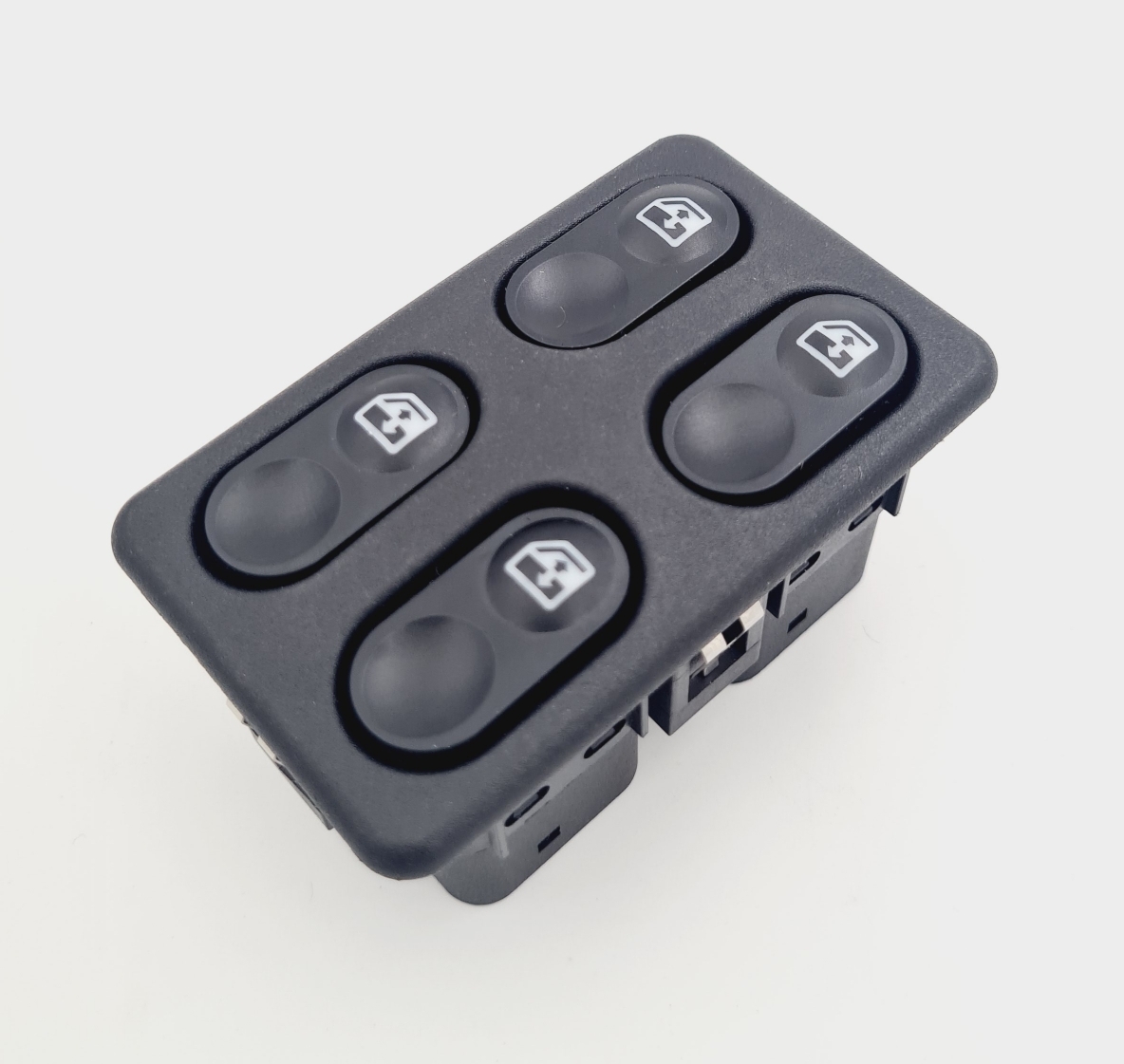

Визуальный осмотр кнопки стеклоподъемника ВАЗ-2110

Снимите кнопку управления стеклоподъемником с места установки. Для этого аккуратно подденьте её тонкой плоской отвёрткой или пластиковым медиатором через технологические пазы по периметру. Избегайте чрезмерного усилия, чтобы не сломать фиксаторы корпуса.

Тщательно осмотрите корпус кнопки со всех сторон. Обратите внимание на трещины, сколы или глубокие царапины на пластике, особенно в области креплений и контактных зон. Проверьте целостность резинового уплотнителя (при наличии) вокруг подвижной части.

Ключевые элементы для диагностики

Внешние дефекты:

• Нарушение геометрии корпуса (перекосы, вмятины)
• Отслоение декоративной накладки или символов
• Признаки оплавления пластика или запаха гари

Механика кнопки:

1. Нажмите на клавишу – оцените плавность хода, наличие заеданий
2. Проверьте люфт или проваливание при нажатии
3. Потрясите кнопку – прислушайтесь к дребезжанию отколовшихся деталей внутри

Элемент	Возможные повреждения
Контактные площадки	Окисление, потемнение, следы перегрева
Пружинный механизм	Деформация, разрыв, потеря упругости
Проводка у основания	Перетёртая изоляция, обрыв жил

Особое внимание уделите состоянию контактов на тыльной стороне кнопки – зачистите окисления ластиком или спиртом. Убедитесь в отсутствии обломков пластика или посторонних предметов внутри корпуса, блокирующих движение клавиши.

Проверка состояния разъема подключения кнопки стеклоподъемника ВАЗ-2110

Отсоедините разъем от кнопки управления стеклоподъемником. Для этого нажмите на фиксатор и аккуратно потяните колодку в сторону от корпуса кнопки. Избегайте резких движений, чтобы не повредить контакты или пластиковые защелки.

Визуально осмотрите разъем на наличие очевидных дефектов: трещин в пластиковом корпусе, следов оплавления, коррозии или окисления на металлических контактах. Особое внимание уделите состоянию штырьков внутри колодки – они должны быть чистыми, ровными и без следов перегрева.

Проверка электрической целостности

Используйте мультиметр в режиме прозвонки или измерения сопротивления:

1. Подключите один щуп к контакту питания разъема (обычно центральный провод)
2. Второй щуп – к соответствующей жиле жгута (проверьте цепь до блока управления)
3. Повторите для сигнальных контактов (левое/правое положение кнопки)

Отсутствие звукового сигнала прозвонки или высокое сопротивление (>1-2 Ом) указывает на обрыв провода.

При обнаружении загрязнений очистите контакты:

• Ватной палочкой, смоченной в изопропиловом спирте
• Мягкой ластиком для карандашей
• Специальным очистителем электронных контактов

Проверьте плотность посадки разъема:

Симптом	Решение
Колодка болтается	Аккуратно подогните усики-фиксаторы пассатижами
Контакты не фиксируются	Замените разъем целиком или обожмите контакты

Тестирование предохранителя F14 (20А) в монтажном блоке ВАЗ-2110

Найдите монтажный блок, расположенный под панелью приборов со стороны водителя. Откройте защитную крышку блока, нажав на фиксаторы. Изучите схему на внутренней стороне крышки или в руководстве по эксплуатации, чтобы точно идентифицировать предохранитель F14, отвечающий за питание стеклоподъемников.

Извлеките предохранитель F14 (20А) при помощи специальных пластиковых щипцов, расположенных в монтажном блоке, или аккуратно поддев его отверткой с плоским жалом. Проведите визуальный осмотр: перегоревшая нить внутри прозрачного корпуса будет разорвана или оплавится сам пластик.

Проверка целостности мультиметром

1. Включите мультиметр в режим прозвонки или измерения сопротивления (Ω).
2. Прикоснитесь щупами прибора к металлическим контактам предохранителя с двух сторон.
3. Оцените результат:
   • Исправный: мультиметр покажет ~0 Ом и издаст звуковой сигнал (в режиме прозвонки).
   • Перегоревший: на дисплее отобразится "OL" или "1" (бесконечное сопротивление), звукового сигнала не будет.

Статус предохранителя	Визуальный признак	Показания мультиметра
Исправен	Целая нить, чистый корпус	~0 Ом / звуковой сигнал
Перегорел	Разорванная/оплавленная нить, почернение	OL / 1 (обрыв)

Если предохранитель перегорел, установите новый строго на 20А. Не используйте "жучки" или предохранители другого номинала - это может привести к пожару. После замены проверьте работу стеклоподъемников. Повторное перегорание F14 указывает на короткое замыкание в цепи, требующее диагностики проводки, моторов или блока управления.

Осмотр реле стеклоподъемников (К7) под панелью приборов

Реле К7 расположено в монтажном блоке за панелью приборов со стороны водителя. Для доступа требуется снять декоративную накладку, крепящуюся на пластиковых клипсах или саморезах. Аккуратно подденьте накладку по периметру плоской отверткой, отсоедините разъемы подсветки при их наличии.

После демонтажа накладки визуально определите положение реле К7 – оно обычно находится в центральной части блока и маркировано цифрой "7" или надписью "СТЕКЛОПОДЪЕМНИКИ". Извлеките реле из посадочного гнезда вертикальным движением, избегая перекоса контактов.

Этапы диагностики реле

Визуальный осмотр:

• Проверьте корпус на трещины, оплавления или потемнение пластика
• Осмотрите контактные ножки: окислы, искривления или следы перегрева требуют замены
• Убедитесь в отсутствии вздутия катушки и повреждений пайки внутри корпуса (при прозрачном реле)

Проверка мультиметром:

1. Переключите тестер в режим прозвонки (Ω)
2. Прозвоните катушку между контактами 85 и 86: сопротивление 70-80 Ом – норма
3. Подайте +12V от АКБ на контакты 85/86 – должен быть четкий щелчок
4. При срабатывании проверьте замыкание силовых контактов 30 и 87: 0 Ом – исправно

Параметр	Нормальное значение	Признак неисправности
Сопротивление катушки	70-80 Ом	Обрыв (∞) или КЗ (0 Ом)
Звук срабатывания	Четкий щелчок	Отсутствие щелчка/дребезг
Силовые контакты	0 Ом при активации	Обрыв/нестабильный контакт

При выявлении неисправностей установите новое реле аналогичного типа (90.3747-10 или взаимозаменяемый аналог). Перед установкой очистите посадочное гнездо от пыли и окислов, проверьте фиксацию реле в разъеме. После замены протестируйте работу стеклоподъемников до сборки панели.

Диагностика питания на контактах кнопки мультиметром

Проверьте наличие постоянного напряжения +12В на питающем контакте кнопки. Включите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 20V. Один щуп приложите к металлической части кузова (масса), другим коснитесь центрального контакта кнопки (обычно обозначен цифрой "1" или цветным проводом). При исправной цепи питания прибор покажет 11.5-12.5В.

Убедитесь в наличии управляющего сигнала на выходных контактах. Переключите мультиметр в режим прозвонки диодов. Нажмите кнопку в положение "вверх" или "вниз", затем поочередно соедините щупы с массой и боковыми контактами кнопки (обозначены "2" и "3"). Исправная кнопка покажет звуковой сигнал при нажатии, подтверждая замыкание цепи.

Алгоритм действий при отсутствии напряжения

1. Проверьте предохранитель F7 (15А) в монтажном блоке салона
2. Исследуйте целостность провода от предохранителя до кнопки
3. Проверьте контакт в разъеме подрулевого переключателя
4. Убедитесь в отсутствии окисления на клеммах АКБ

Контакты кнопки	Нормальное напряжение	Признак неисправности
Центральный (1)	12В	0В - обрыв питания
Боковой (2)	~0В	12В постоянно - залипание
Боковой (3)	~0В	12В постоянно - залипание

При обнаружении обрыва питания прозвоните цепь мультиметром в режиме сопротивления (Ω). Отсоедините клемму АКБ, снимите разъем с кнопки, проверьте непрерывность провода от контакта "1" до предохранителя. Сопротивление исправного провода не превышает 0.5 Ом.

Проверка массы цепи управления кнопкой стеклоподъемника ВАЗ-2110

Плохой контакт массы кнопки – распространенная причина неработоспособности стеклоподъемника. Масса для цепи управления поступает через металлическое крепление кнопки на кузов автомобиля. Коррозия, загрязнение или ослабление крепления нарушают цепь.

Для проверки массы потребуется мультиметр в режиме вольтметра или контрольная лампа. Отсоедините разъем от кнопки стеклоподъемника перед началом измерений для безопасности и точности диагностики.

Порядок проверки массы

Выполните следующие действия последовательно:

1. Подготовка мультиметра:
   • Переключите прибор в режим измерения постоянного напряжения (DCV) на предел 20В.
   • Черный щуп подключите к «чистой» массе кузова (например, болт крепления торпедо).
2. Проверка контакта массы кнопки:
   • Красный щуп мультиметра прижмите к металлической части корпуса кнопки (к «ушам» крепления).
   • Включите зажигание. Напряжение должно быть менее 0.5В. Высокое значение указывает на плохую массу.
3. Проверка цепи массы на разъеме:
   • Красный щуп подключите к контакту массы в разъеме кнопки (обычно черный провод).
   • Зажигание включено. Нормальное напряжение – близкое к 0В. Если выше – ищите обрыв в проводе массы.

Диагностика контрольной лампой: Подключите один провод лампы к плюсу АКБ, другим коснитесь металлического корпуса кнопки. Яркое свечение – масса хорошая. Тусклый свет или его отсутствие – плохой контакт массы.

Устранение неисправности: Зачистите место крепления кнопки до металла на кузове и самой кнопке. Обеспечьте плотный контакт при затяжке. При повреждении провода массы – замените участок кабеля или восстановите соединение.

Анализ состояния проводки в месте перехода в двери

Проверьте гибкий жгут проводов, соединяющий кузов с дверью. Место перехода находится в районе петель двери и закрыто резиновым гофрочехлом. Снимите чехол для визуального осмотра пучка проводов.

Ищите характерные повреждения: перетертую изоляцию, обрыв жил или следы окисления контактов. Особое внимание уделите проводам управления стеклоподъемником (обычно желтый, зеленый, синий в зависимости от модификации). Деформация жгута при открывании/закрывании двери часто приводит к нарушению целостности проводников.

Методика диагностики

1. Отсоедините разъемы жгута с обеих сторон (в дверной карте и в стойке кузова).
2. Прозвоните мультиметром в режиме "Омметр" каждый провод цепи стеклоподъемника:
   • Между контактами разъемов кузова и двери
   • На "массу" (исключите короткое замыкание)
3. Вручную согните жгут в разных положениях во время прозвонки - обрыв может проявляться только при определенном изгибе.

Тип повреждения	Внешние признаки	Влияние на работу
Обрыв жилы	Отсутствие контакта при прозвонке	Полный отказ стеклоподъемника
Перетирание изоляции	Видимые повреждения оплетки, оголенный металл	Короткое замыкание, перегорание предохранителя
Окисление контактов	Зеленоватый или белый налет на клеммах	Нестабильная работа, зависание стекла

Важно: Осмотрите пластиковые фиксаторы жгута в дверном проеме - их отсутствие приводит к провисанию и ускоренному износу проводов. При обнаружении поврежденных участков потребуется замена всего жгута или локальный ремонт с пайкой и термоусадкой.

Тест целостности проводов между кнопкой и реле

Отсоедините разъемы от кнопки стеклоподъемника и реле управления для безопасной проверки цепи. Визуально осмотрите провода на участке между этими компонентами на предмет перегибов, потертостей изоляции или явных обрывов.

Переведите мультиметр в режим прозвонки (значок звуковой волны) или измерения сопротивления (Ω). Подготовьте контрольные точки для тестирования, сверив распиновку контактов в технической документации автомобиля.

Порядок проверки

1. Контакт массы: Один щуп приложите к кузову (чистый металл), другим поочередно коснитесь каждого контакта массы в разъемах кнопки и реле. Звуковой сигнал мультиметра подтвердит исправность "земляного" провода.
2. Силовые цепи: Сопоставьте распиновку контактов, отвечающих за управление стеклоподъемником (обычно провода питания и управления двигателем).
3. Прозвонка линий: Установите один щуп на проверяемый контакт в разъеме кнопки, второй – на соответствующий контакт в разъеме реле. Отсутствие звукового сигнала или показания "OL" укажут на обрыв в конкретном проводе.

Показания мультиметра	Статус провода
Звуковой сигнал / ~0 Ом	Цепь цела
Отсутствие сигнала / "OL"	Обрыв в проводе

Особое внимание уделите проводам в районе гофры между дверью и кузовом – частые перегибы приводят к перелому жил. При обнаружении обрыва замените поврежденный участок проводки, используя термоусадку для изоляции соединений.

Прозвонка контактов самой кнопки в разных положениях

Отсоедините кнопку стеклоподъемника от разъема проводки и демонтируйте её из посадочного места. Подготовьте мультиметр: переключите в режим прозвонки или измерения сопротивления (Ω). Один щуп прибора зафиксируйте на центральном питающем контакте кнопки (обычно обозначен "30" или "+12В"), второй используйте для проверки остальных пинов.

Последовательно проверяйте контакты при различных положениях клавиши: нейтраль, подъем, опускание. Фиксируйте показания мультиметра для каждого состояния. В нейтрали цепь должна быть разомкнута между силовыми контактами. При нажатии вверх/вниз должна появляться цепь между центральным контактом и соответствующим выходом (контакты реле мотора).

Интерпретация результатов

• Норма: Звуковой сигнал/0 Ом только при нажатии между "30" и контактом подъема (обычно "54") или спуска ("55")
• Обрыв: Отсутствие сигнала в рабочих положениях при исправной подсветке
• КЗ: Постоянный сигнал между любыми силовыми контактами в нейтрали
• Перегорание: Отсутствие реакции на все действия, включая подсветку

Положение кнопки	Исправная работа	Неисправность
Нейтраль	∞ Ω (обрыв)	0 Ω (КЗ)
Подъем	0 Ω с контактом "54"	∞ Ω (обрыв)
Спуск	0 Ω с контактом "55"	0 Ω с "54" (перепутаны)

Проверка напряжения на выводах моторчика стеклоподъемника

Отсоедините разъем питания от моторчика стеклоподъемника. Для доступа к контактам может потребоваться снять дверную обшивку. Убедитесь в чистоте и отсутствии коррозии на клеммах.

Включите зажигание автомобиля. Активируйте переключатель подъема/опускания стекла на проблемной двери. Попросите помощника удерживать кнопку в нужном положении во время измерений.

Порядок измерений

1. Переведите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0-20 В.
2. Подключите черный щуп мультиметра к "массе" автомобиля (кузов или минус АКБ).
3. Коснитесь красным щупом поочередно к каждому из двух контактов в разъеме моторчика:

Действие кнопки	Нормальное напряжение	Отсутствие напряжения
Подъем стекла (кнопка вверх)	+12В на одном контакте	Обрыв цепи до кнопки или реле
Опускание стекла (кнопка вниз)	+12В на другом контакте	Неисправность кнопки или проводки

При переключении направления полярность на контактах должна меняться. Если на обоих контактах напряжение отсутствует или ниже 11В – проверьте:

• Целостность предохранителя F5 (15А) в монтажном блоке
• Исправность реле стеклоподъемников (контакт 85 в колодке реле)
• Наличие питания на входе кнопки управления

Диагностика работы мотора при прямом подключении к АКБ

Отсоедините разъем питания от мотора стеклоподъемника. Для прямого подключения к АКБ потребуются два изолированных провода сечением не менее 1,5 мм² длиной около 1 метра. Снимите обивку двери для доступа к мотору, предварительно отключив минусовую клемму аккумулятора во избежание короткого замыкания.

Подключите один провод к плюсовой клемме АКБ, второй – к минусовой. Свободные концы проводов присоедините к контактам мотора: сначала в одной полярности (например, провод "+" на контакт "1", "-" на контакт "2"), затем поменяйте их местами. Каждое подключение выполняйте кратковременно (1-2 секунды).

Интерпретация результатов теста

Нормальная работа:

• Мотор вращается в обе стороны при смене полярности
• Звук работы ровный, без треска и скрежета
• Отсутствует искрение на контактах

Неисправности мотора:

• Полное отсутствие реакции – обрыв обмотки, заклинивание якоря
• Работа только в одну сторону – подгорание коллектора
• Сильное искрение – износ щеток, межвитковое замыкание
• Гудит, но не вращается – заклинивание редуктора

При выявлении неисправности демонтируйте мотор для ремонта или замены. Если мотор функционирует нормально, проблема кроется в проводке, кнопке или блоках управления.

Осмотр шестерен механического привода регулятора

Снимите дверную обшивку для доступа к механизму стеклоподъемника. Осторожно открутите крепежные болты или саморезы, фиксирующие механический привод регулятора в дверной полости, избегая его падения внутрь двери.

Извлеките приводной механизм из двери, отсоединив его от направляющих стекла. Очистите корпус привода от грязи и старой смазки ветошью или щеткой для точной оценки состояния шестерен.

Проверка состояния шестерен

Визуально осмотрите ведущую шестерню, закрепленную на оси рукоятки стеклоподъемника, и ведомую шестерню, связанную с зубчатой рейкой. Критически важные признаки износа:

• Сколы или трещины на зубьях любой из шестерен
• Стертость профиля зубьев более чем на 30-40% высоты
• Наличие задиров или деформации на рабочих поверхностях
• Люфт или биение шестерен при попытке вращения вручную

Проверьте целостность пластикового корпуса редуктора и состояние металлической зубчатой рейки. При обнаружении дефектов на ведущей или ведомой шестерне узел подлежит замене – ремонт шестерен механического привода ВАЗ-2110 не предусмотрен производителем.

Элемент	Норма	Неисправность
Ведущая шестерня	Четкий профиль зубьев, отсутствие люфта	Зубья "слизаны", трещины у основания
Ведомая шестерня	Полное зацепление, плавный ход	Отколотые сектора, заклинивание
Корпус редуктора	Отсутствие трещин	Разрушение посадочных мест под шестерни

После замены привода соберите узел в обратной последовательности. Нанесите смазку Литол-24 на зубья шестерен и направляющие рейки перед установкой механизма в дверь.

Проверка люфтов и заеданий тросиков подъемника

Снимите обшивку двери для доступа к механизму стеклоподъемника. Проверьте рукой люфт приводного барабана при покачивании стекла в закрытом положении: ощутимый свободный ход (более 3-5 мм) указывает на износ шестерни редуктора или срыв зубьев пластикового барабана.

Осмотрите направляющие тросиков на наличие перегибов и коррозии. Вручную переместите стекло вверх-вниз, отслеживая движение тросиков в оболочках – неравномерное усилие или заедание свидетельствует о повреждении оплетки, обрыве нитей или попадании грязи.

Диагностика и устранение неисправностей

• Проверка плавности хода: Отсоедините тросики от механизма и протяните каждый через оболочку – движение должно быть легким, без рывков.
• Дефекты троса: Ищите расплетение, коррозию или "усы" на стальных нитях – такие участки создают заклинивание.
• Состояние роликов: Убедитесь, что все направляющие ролики вращаются свободно, без задиров и затвердевшей смазки.

Симптом	Вероятная причина	Решение
Стекло опускается, но поднимается с рывками	Перетертый тросик в верхней части	Замена тросика, чистка направляющих
Заклинивание в одном положении	Обрыв нитей троса, деформация оболочки	Замена тросика в сборе с оболочкой
Хруст при работе	Попадание грязи в оболочку, разрушение ролика	Промывка узла, замена роликов

1. Очистите направляющие стекла и ролики от старой смазки щеткой и WD-40.
2. Смажьте тросики и ролики специальной силиконовой смазкой (не используйте графитовую или "Литол").
3. Замените деформированные оболочки и поврежденные тросы – ремонту они не подлежат.

Очистка контактов кнопки от окислов и загрязнений

Снимите кнопку стеклоподъемника с дверной панели, аккуратно поддев её тонкой отверткой или пластиковым медиатором. Отсоедините электрический разъем, нажав на фиксатор, и извлеките кнопку для дальнейшей разборки.

Разберите корпус кнопки, отщелкнув пластиковые зажимы по периметру. Извлеките внутреннюю плату с контактными группами, обращая внимание на расположение пружинных элементов и подвижных частей.

Процесс очистки

Визуально оцените состояние контактов: окислы проявляются как темные пятна или зеленоватый налет, загрязнения – скопления пыли и липких отложений. Для обработки подготовьте:

• Ватные палочки или микрощетку
• Специальный очиститель контактов (например, Kontakt 60) или изопропиловый спирт
• Ластик для карандашей (мягкий белый)

1. Механическая очистка: аккуратно потрите ластиком токопроводящие дорожки и контактные площадки для удаления толстого слоя окислов.
2. Обезжиривание: смочите ватную палочку очистителем, обработайте все контактные поверхности. Удалите остатки грязи вращательными движениями.
3. Просушка: оставьте плату на 5-10 минут до полного испарения состава. Убедитесь в отсутствии влаги в зазорах.

Важно: не используйте абразивы, нож или наждачную бумагу – это повредит токоведущий слой. Избегайте попадания жидкости на пластиковые фиксаторы.

Ошибка	Последствие
Использование воды или бензина	Коррозия контактов, деформация пластика
Чрезмерный нажим ластиком	Стирание токопроводящего покрытия
Сборка без просушки	Замыкание или временная работоспособность

После очистки соберите кнопку в обратной последовательности, установите в панель и проверьте работу стеклоподъемника. Если проблема сохраняется – диагностируйте электропроводку или мотор привода.

Замена кнопки стеклоподъемника на заведемо исправную

Подготовьте новую рабочую кнопку стеклоподъемника, плоскую отвертку с широким лезвием и фигурную отвертку (обычно TORX T10 или T15). Обязательно снимите минусовую клемму с аккумулятора перед началом работ для предотвращения короткого замыкания.

Аккуратно подденьте старую кнопку стеклоподъемника плоской отверткой через технологический паз на корпусе. Действуйте равномерно с обеих сторон, избегая чрезмерных усилий, чтобы не сломать пластиковые фиксаторы корпуса.

Последовательность замены

1. Извлеките неисправную кнопку из посадочного гнезда вместе с проводами
2. Отсоедините разъем питания, нажав на фиксатор колодки
3. Сравните распиновку контактов новой и старой кнопки (цвета проводов должны совпадать)
4. Подключите разъем к заведомо исправной кнопке
5. Вставьте кнопку в гнездо до характерного щелчка фиксаторов

После установки обязательно проверьте работоспособность обоих стеклоподъемников в двух режимах: кратковременное нажатие (импульсное опускание/поднятие) и длительное удержание кнопки. Если стекла двигаются плавно без заеданий – замена выполнена правильно.

Типичные ошибки	Последствия
Перепутана распиновка проводов	Реверсивное управление (на подъем – опускает)
Неполное защелкивание фиксаторов	Выпадение кнопки при эксплуатации
Повреждение изоляции проводов	Короткое замыкание при включении

Важно: При отсутствии щелка при установке извлеките кнопку и проверьте целостность пластиковых фиксаторов на корпусе. Деформированные крепления не обеспечат надежную фиксацию.

Временная установка перемычек вместо реле К7

При неработающем реле К7 блоки стеклоподъемников ВАЗ-2110 временно запустить моторчики можно прямым замыканием контактов. Найдите реле в монтажном блоке (расположен под рулевой колонкой, маркировка «K7» на крышке или схеме). Аккуратно извлеките неисправное реле из посадочного гнезда, запомнив ориентацию ножек.

Для создания перемычек подготовьте два отрезка медного провода сечением 1.5–2.5 мм² длиной 10–15 см с оголенными концами (5–7 мм). Надежно заизолируйте места скруток или используйте клеммы типа «мама» для плотного контакта. Замкните цепи по схеме:

Схема подключения перемычек

• Контакт 85 реле → Контакт 86 реле: Цепь управления. Заменяет катушку реле, имитируя сигнал включения.
• Контакт 30 реле → Контакт 87 реле: Силовая цепь. Подает +12В напрямую на электродвигатель при активации кнопки.

Контакт реле	Назначение	Куда подключать перемычку
85	Управляющий «−»	К контакту 86
86	Управляющий «+»	К контакту 85
30	Постоянный «+12В»	К контакту 87
87	Нагрузка (мотор)	К контакту 30

Важные предупреждения:

1. Подключайте провода только при выключенном зажигании.
2. Не оставляйте перемычки надолго: цепи лишаются защиты от перегрузки.
3. Изолируйте концы во избежание КЗ.
4. Поднимайте/опускайте стекла только при работающем двигателе (высокая нагрузка на АКБ).

Метод подходит исключительно для диагностики или экстренных случаев. Обязательно замените реле К7 на исправное (каталожный номер 90.3747-10) при первой возможности.

Тест предохранителя на обрыв тестером

Проверку начинайте с поиска блока предохранителей в салоне автомобиля. На ВАЗ-2110 он расположен под панелью приборов со стороны водителя, за пластиковой крышкой с маркировкой "F1-F20". Изучите схему на обратной стороне крышки для идентификации предохранителя стеклоподъемников (обычно F7 или F18 на 30А).

Извлеките подозрительный предохранитель пластмассовыми щипцами, встроенными в блок. Визуально осмотрите плавкую перемычку внутри прозрачного корпуса – обрыв часто виден невооруженным глазом при перегорании.

Проверка мультиметром

Включите тестер в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω). Установите щупы на металлические контакты предохранителя с двух сторон:

• Исправный элемент: тестер издаст звуковой сигнал, а на экране отобразится значение, близкое к 0 Ом
• Обрыв: отсутствие звука, показание "OL" или "1" (бесконечное сопротивление)

Показания тестера	Состояние предохранителя	Действие
0.0–0.5 Ом / звук	Исправен	Искать другие причины неисправности
OL / 1 / нет звука	Перегорел	Заменить на аналогичный по номиналу (30А)

При замене используйте только предохранитель с идентичным токовым номиналом. Установка "жучка" или элемента большей силы тока может привести к возгоранию проводки. После замены проверьте работу стеклоподъемника – если проблема сохраняется, потребуется диагностика электродвигателя или кнопки.

Осмотр колодки жгута проводов в передней части двери

Откройте дверь и визуально проверьте резиновый гофр, соединяющий кузов с дверью. Аккуратно оттяните защитный чехол с обеих сторон, чтобы получить доступ к разъему проводки. Ищите явные повреждения: перетертые участки, разрывы изоляции или следы окисления контактов.

Расфиксируйте пластиковый замок колодки и разъедините две части разъема. Осмотрите металлические клеммы внутри на предмет коррозии, загрязнений или деформации. Особое внимание уделите контактам, отвечающим за питание стеклоподъемника (обычно силовые провода желтого и синего цветов).

Ключевые этапы диагностики

• Проверка натяжения проводов: при открытии/закрытии двери убедитесь, что жгут не натягивается и не перекручивается.
• Тест контактных групп:
  1. Зачистите окисленные контакты мелкой наждачной бумагой
  2. Обработайте клеммы аэрозолем-очистителем электроцепей
  3. Проверьте фиксацию проводов в колодке (при выдергивании они не должны смещаться)

Проблема	Внешние признаки
Обрыв проводов	Перелом жил у основания колодки, хаотичное срабатывание стеклоподъемника
Короткое замыкание	Потемневшая изоляция, оплавленные контакты
Коррозия	Белый или зеленый налет на клеммах, нестабильная работа при влажной погоде

После очистки и восстановления контактов обязательно обработайте колодку токопроводящей смазкой. Соберите разъем в обратной последовательности, плотно зафиксировав замок. Проверьте работу стеклоподъемника на всех режимах перед установкой защитного гофра.

Проверка целостности проводов на участке «дверь-кузов»

Участок проводки между дверью и кузовом ВАЗ-2110 особенно уязвим из-за постоянных изгибов при открывании/закрывании. Это приводит к перетиранию изоляции и обрыву жил, особенно в проводах питания стеклоподъемника.

Для диагностики потребуется мультиметр в режиме прозвонки. Снимите обивку двери и защитный гофр на стойке кузова, чтобы получить доступ к проводам и разъемам. Обратите внимание на видимые повреждения изоляции и коррозию контактов.

Порядок проверки мультиметром

1. Отсоедините разъемы с обеих сторон гибкого шлейфа (в двери и стойке кузова).
2. Прозвоните каждый проводник:
   • Один щуп – на контакт в дверном разъеме
   • Второй щуп – на соответствующий контакт в кузовном разъеме
3. Отсутствие звукового сигнала мультиметра укажет на обрыв.
4. Проверьте замыкание между соседними проводами (должно отсутствовать).

Основные провода цепи стеклоподъемника и их типовые цвета:

Цвет	Назначение
Красный	+12В питания
Черный	Масса
Синий/белый	Сигнал подъема
Зеленый/желтый	Сигнал опускания

Важно: при обнаружении обрыва замените поврежденный провод с запасом длины, а места соединений изолируйте термоусадкой.

Диагностика концевых выключателей двери (при наличии)

Концевые выключатели (датчики положения двери) напрямую влияют на работу стеклоподъемников ВАЗ-2110. При открытии двери они разрывают цепь питания моторов стеклоподъемников в целях безопасности. Неисправность концевика может блокировать работу стеклоподъемников даже при закрытой двери. Основные симптомы: полное отключение стеклоподъемников конкретной двери, самопроизвольное срабатывание блокировки при движении или вибрации кузова.

Перед диагностикой убедитесь, что проблема локализована именно в конкретной двери (проверьте работу стеклоподъемника с кнопки водительской двери и на самой двери). Найдите концевой выключатель – обычно он установлен на центральной стойке кузова (B-стойке) в месте контакта с дверью либо в замке двери.

Порядок проверки концевых выключателей

1. Визуальный осмотр и механическая проверка:
   • Осмотрите корпус концевика и толкатель на предмет сколов, трещин или деформации.
   • Проверьте ход толкателя: он должен свободно перемещаться, без заеданий, и полностью возвращаться в исходное положение пружиной.
   • Убедитесь в надежной фиксации выключателя в посадочном месте и отсутствии коррозии на контактах/разъеме.
2. Проверка мультиметром:
   1. Отсоедините электрический разъем от концевого выключателя.
   2. Переведите мультиметр в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω).
   3. Подсоедините щупы мультиметра к контактам выключателя:
      • При отпущенном толкателе (дверь открыта): прибор должен показывать «обрыв» (бесконечное сопротивление или отсутствие звука).
      • При нажатом толкателе (имитация закрытой двери): прибор должен показать «короткое замыкание» (сопротивление близко к 0 Ом, звуковой сигнал).
3. Проверка проводки и питания:
   • Осмотрите провода от разъема концевика до жгута двери/кузова на перегибы, потертости, обрывы.
   • Проверьте «массу»: одним щупом мультиметра (в режиме Ω) коснитесь металлической части кузова, другим – контакта «массы» в разъеме концевика. Сопротивление должно быть близко к 0 Ом.
   • Проверьте питание: включите зажигание, замкните контакты в разъеме концевика (имитируя закрытую дверь). Напряжение на управляющем проводе (обычно синего цвета с черной полосой) должно появиться при нажатии кнопки стеклоподъемника.

Состояние толкателя	Имитация	Правильные показания мультиметра	Неисправность
Отпущен	Дверь открыта	Обрыв (∞ Ом / нет звука)	Залипание контактов
Нажат	Дверь закрыта	Короткое замыкание (~0 Ом / звук)	Обрыв внутри выключателя

При обнаружении несоответствия показаний или механических дефектов концевой выключатель подлежит замене. Устраните обрывы/окисления в проводке. После ремонта проверьте работу стеклоподъемника при открытой и закрытой двери.

Проверка геркона защитного отключения стеклоподъемников

Для диагностики геркона снимите обшивку двери и отсоедините колодку проводов от кнопки стеклоподъемника. Визуально осмотрите состояние контактов на предмет окисления или механических повреждений – характерные признаки неисправности включают темный налет или деформацию металлических элементов.

Проверьте мультиметром сопротивление между контактами геркона при открытой и закрытой двери. В закрытом состоянии сопротивление должно стремиться к нулю (0,5–2 Ом), при открытии – показывать обрыв (∞). Отклонение от этих значений указывает на необходимость замены датчика.

Алгоритм диагностики

1. Выключите зажигание и снимите клемму с АКБ
2. Демонтируйте дверную карту и влагозащитную мембрану
3. Найдите геркон в районе стойки кузова (возле петель)
4. Протестируйте цепь мультиметром в режиме прозвонки:
   • Щупы к выводам геркона
   • Дверь закрыта: сигнал мультиметра
   • Дверь открыта: отсутствие сигнала

Состояние двери	Нормальное сопротивление	Признак неисправности
Закрыта	0,5–2 Ом	Обрыв цепи
Открыта	∞ (бесконечность)	Наличие сопротивления

Важно: перед установкой нового геркона очистите посадочное место от грязи. При монтаже соблюдайте ориентацию элемента – неправильная установка вызовет повторный отказ системы. После замены проверьте срабатывание защиты при открытии двери во время движения стекла.

Анализ работы реле при подаче управляющего сигнала

Для диагностики реле стеклоподъемника ВАЗ-2110 требуется подать управляющее напряжение на его контактную группу. Используйте мультиметр в режиме вольтметра для замера напряжения на управляющем проводе (обычно тонкий провод от блока управления) при нажатии кнопки. Отсутствие +12В при активации кнопки указывает на проблему в цепи управления до реле (блок управления, кнопка, проводка).

При наличии управляющего сигнала проверьте срабатывание реле. Исправное реле должно издавать четкий щелчок. Подключите лампу-контрольку или тестер к силовым контактам реле (толстые провода, идущие к мотору стеклоподъемника). Напряжение на выходных контактах должно появляться одновременно со щелчком. Отсутствие напряжения при наличии управляющего сигнала подтверждает неисправность реле.

Порядок проверки силовой цепи реле

При исправном управляющем сигнале и отсутствии реакции стеклоподъемника выполните:

1. Подачу +12В напрямую на контакт 85 реле (управляющий "+").
2. Подачу массы на контакт 86 реле (управляющий "-").
3. Замер напряжения на контакте 87 (выход на мотор) относительно массы.

Параметр	Исправное реле	Неисправное реле
Щелчок при подаче сигнала	Четкий звук	Отсутствует или тихий
Напряжение на контакте 30 (постоянное +12В)	Присутствует	Присутствует
Напряжение на контакте 87 при срабатывании	+12В	Отсутствует или менее 10В

Важно: Проверьте целостность контактов в колодке реле и отсутствие окислов. Механические повреждения корпуса реле (трещины, подгорание) также требуют замены. Убедитесь в наличии постоянного +12В на контакте 30 от АКБ при любом положении ключа зажигания.

Зачистка точек подключения массы в дверном проеме

Плохой контакт массы на кузове – частая причина отказа стеклоподъемников ВАЗ-2110. Основные точки крепления массовых проводов находятся в дверных проемах под торпедо и подвержены коррозии из-за влаги и грязи.

Для диагностики и восстановления контакта необходимо демонтировать пластиковые накладки порогов и облицовку стоек. Ищите черные провода с кольцевыми наконечниками, закрепленные болтами непосредственно на кузове автомобиля в районе крепления петель двери.

Порядок работ

1. Снимите крепежные болты массы с помощью ключа на 10
2. Зачистите контактную площадку на кузове до металла:
   • Используйте металлическую щетку или наждачную бумагу
   • Удалите ржавчину и следы окисления
3. Обработайте клеммы проводов:
   • Зачистите контактные кольца наждачкой
   • Покройте поверхности токопроводящей смазкой
4. Соберите соединение в обратной последовательности

Важно! После зачистки проверьте напряжение на клеммах стеклоподъемника мультиметром. Разница между "+" и массой должна составлять не менее 11.5В при включенном зажигании.

Типовая проблема	Последствия для ЭП
Окисление контактов	Падение напряжения, снижение мощности мотора
Ослабление болтов	Искрение, оплавление проводки
Коррозия площадки	Полное отсутствие контакта

Регулярная профилактическая зачистка массовых точек раз в 2 года предотвратит повторное возникновение неисправности. При сильной коррозии кузовной площадки потребуется восстановление металла сваркой или установка дополнительного массового провода.

Исключение замыкания проводов на массу или «+»

Проверьте целостность изоляции электропроводки стеклоподъемника по всей длине от кнопки до моторчика, уделяя особое внимание участкам в местах перегибов дверного гофра и зонам контакта с металлическими кромками кузова. Используйте мультиметр в режиме прозвонки: один щуп подключите к проверяемому проводу, второй – к кузову («массе») или плюсовой клемме АКБ в зависимости от типа тестируемой цепи.

Ключевые точки диагностики:

• Сопротивление между проводом и массой: При отключенном разъеме кнопки и мотора значение должно быть бесконечным. Показания близкие к 0 Ом указывают на КЗ.
• Проверка «+» цепи: На обесточенной системе убедитесь в отсутствии контакта силовых проводов с кузовом при подаче напряжения от АКБ через контрольную лампу.

Тип замыкания	Метод проверки	Нормальное значение
На массу	Прозвонка провода → кузов	Обрыв (∞ Ом)
На «+»	Прозвонка провода → +12V	Обрыв (∞ Ом)

Обнаруженные поврежденные участки заизолируйте термоусадкой или замените перебитый провод, предварительно сняв дверную обшивку для полноценного доступа. Обязательно проверьте фиксацию разъемов – попадание влаги в неплотные соединения вызывает окисление и паразитные контакты.

Извлечение и разборка моторчика стеклоподъемника

После снятия дверной карты и отсоединения разъемов, открутите крепежные болты мотор-редуктора стеклоподъемника через технологические отверстия в металлической обшивке двери. Обычно требуется ключ на 10 или трещотка с удлинителем. Аккуратно выведите корпус устройства вместе с червячным механизмом наружу, избегая резких движений, чтобы не повредить тросы или направляющие.

Отсоедините шестерню привода от зубчатого сектора механизма подъема, предварительно зафиксировав стекло в верхнем положении клиньями или струбциной. Снимите пластиковый защитный кожух с мотора, отжав фиксаторы отверткой. Проверьте состояние графитовой смазки внутри редуктора – ее отсутствие или загрязнение часто вызывает заклинивание.

Разборка редуктора

Выполните следующие шаги последовательно:

1. Открутите стягивающие болты (2-4 шт.) по периметру корпуса редуктора крестовой отверткой.
2. Разделите половинки корпуса, аккуратно поддевая шлицевой отверткой. Внутри расположены:
   • Червячная шестерня (стальная)
   • Ведомая шестерня (капроновая)
   • Металлические шайбы-уплотнители
3. Извлеките шестерни, запомнив их ориентацию. Проверьте зубья на сколы и износ – особенно уязвима капроновая шестерня.

Диагностика электромотора: Подайте напрямую 12V от АКБ на контакты моторчика (минус – на корпус, плюс – на центральный вывод). Отсутствие вращения указывает на:

• Износ щеток
• Обрыв обмотки
• Замыкание якоря

Проблема	Визуальные признаки
Износ щеток	Щетки короче 5 мм, искрение
Заклинивание редуктора	Загустевшая смазка, металлическая стружка
Сломанная шестерня	Отколотые зубья, трещины

При обнаружении дефектов капроновой шестерни или щеток целесообразна замена всего узла. Сборку выполняйте в обратном порядке, нанеся новую графитовую смазку ШРУС-4 на шестерни перед фиксацией корпуса.

Устранение закисания щеток электродвигателя

Отключите разъем питания электродвигателя стеклоподъемника. Снимите дверную обшивку для доступа к механизму, отсоединив крепежные клипсы и саморезы. Демонтируйте электродвигатель, открутив фиксирующие болты крестовой отверткой или торцевым ключом (размер зависит от модели).

Аккуратно разберите корпус двигателя, сняв стягивающие хомуты или отогнув крепежные лепестки. Извлеките щеточный узел, проверив состояние пружин и контактных пластин. Убедитесь в отсутствии механических повреждений коллектора ротора.

Процесс очистки

Обработайте закисшие щетки и контактные дорожки коллектора:

• Щетки: удалите окислы мелкой наждачной бумагой (зернистость 600-800), сохраняя их геометрию.
• Коллектор: протрите контактные ламели ватным тампоном, смоченным в очистителе электронных контактов.
• Посадочные места: зачистите щеткодержатели от грязи и коррозии.

Проверьте свободный ход щеток в держателях – они должны перемещаться без заеданий. Соберите двигатель в обратной последовательности, установите на место и подключите разъем. Перед монтажом обшивки проверните мотор кратковременным включением зажигания и кнопки стеклоподъемника. Если проблема сохраняется, потребуется замена щеток или всего электродвигателя.

Смазка подшипников и вала двигателя литиевой смазкой

Неисправность стеклоподъемника ВАЗ-2110 часто вызвана засыханием заводской смазки в механизме привода. Литиевая смазка восстанавливает плавность хода вала и подшипников электродвигателя, устраняя заедания и рывки стекла. Без регулярного обслуживания металлические детали подвергаются повышенному износу, что приводит к полному отказу узла.

Перед обработкой демонтируйте мотор стеклоподъемника из двери, отсоединив разъем питания и открутив крепежные болты. Тщательно удалите старую засохшую смазку и загрязнения с вала и посадочных мест подшипников ветошью, смоченной в бензине «Калоша» или WD-40. Контролируйте состояние зубьев шестерни редуктора – при сколах или истирании требуется замена двигателя.

Порядок обработки смазкой

1. Нанесите литиевую смазку (например, Литол-24, ШРУС-4M) тонким слоем на вал якоря двигателя.
2. Заполните смазкой внутренние обоймы подшипников скольжения на 50-70%, избегая избытка.
3. Проверните вал вручную для равномерного распределения состава.
4. Удалите выступившие излишки салфеткой.
5. Соберите узел в обратной последовательности.

Критические ошибки: использование графитовой или медной смазки (вызывают окисление контактов), попадание состава на щеточный узел или коллектор. После установки проверьте работу стеклоподъемника на всех режимах – движение должно быть плавным, без посторонних шумов.

Восстановление пластиковых шестерен редуктора

Основной причиной неработоспособности стеклоподъемника часто становится разрушение пластиковой шестерни редуктора механизма. Длительная эксплуатация, перегрузки или температурные перепады приводят к сколам зубьев или образованию трещин на корпусе шестерни. Замена всего редуктора экономически нецелесообразна, поэтому восстановление работоспособности путем ремонта шестерни – распространенное решение.

Для выполнения работ потребуется демонтировать дверную обшивку и извлечь стеклоподъемник. Редуктор располагается в корпусе привода, обычно крепится на защелках или винтах. После разборки корпуса проводится тщательный осмотр шестеренчатой пары: ведущая шестерня (металлическая, на валу двигателя) и ведомая (пластиковая, в зацеплении с ней). Поврежденной оказывается именно пластиковая деталь.

Методы восстановления пластиковой шестерни

Существует несколько практических подходов к ремонту:

• Армирование эпоксидным клеем с наполнителем: Очищенные от грязи и обезжиренные сколы/трещины заполняются смесью эпоксидной смолы и мелкодисперсного наполнителя (металлическая стружка, толченое стекловолокно). После застывания состав шлифуется для точного восстановления профиля зуба.
• Наварка пластика: Используя паяльник с тонким жалом и кусочки аналогичного пластика (например, от старой шестерни), аккуратно наращивают недостающие фрагменты зубьев, затем обрабатывают надфилем.
• Установка металлических вставок/штифтов: При крупных сколах в теле зуба сверлят отверстия, вклеивают металлические штифты (обрезки проволоки, скрепки), которые затем обтачивают и обволакивают эпоксидкой для формирования зуба.

Критически важные моменты при восстановлении:

1. Точность геометрии: Восстановленные зубья должны максимально соответствовать оригинальному профилю для обеспечения плавного зацепления и минимизации шума.
2. Балансировка: Масса наращенных участков должна быть равномерно распределена, чтобы избежать биения и вибрации.
3. Прочность фиксации: Применяемые клеи (эпоксидные, термостойкие "холодные сварки") должны гарантировать надежное сцепление с основой пластика.

Порядок сборки после ремонта:

Этап	Действие	Примечание
1	Очистка редуктора	Удалить старую смазку и частицы пластика
2	Смазка шестерен	Использовать морозостойкую пластичную смазку (ШРУС, Литол)
3	Сборка редуктора	Проверить легкость вращения валов вручную
4	Установка на стеклоподъемник	Провести предварительное тестирование без обшивки

После сборки обязательно проверяется ход стекла на предмет заеданий и посторонних шумов. Восстановленная шестерня – временное решение; для долговременной надежности рекомендуется поиск и установка новой качественной пластиковой или металлокомпозитной шестерни в сборе.

Регулировка направляющих стекла на предмет перекосов

Перекос направляющих реек – частая причина заклинивания или неполного подъема/опускания стекла на ВАЗ-2110. Он возникает из-за ослабления крепежных болтов, деформации самих реек или износа пластиковых роликов/ползунков. Неправильная геометрия движения стекла создает избыточную нагрузку на механизм и электродвигатель, приводя к отказу работы от кнопки.

Для устранения перекоса потребуется снять обшивку двери и декоративную влагозащитную мембрану, обеспечив полный доступ к механизму подъемника. Внимательно осмотрите состояние направляющих реек, роликов, ползунков и мест их крепления к каркасу двери. Ищите видимые искривления, люфты креплений или трещины в пластиковых элементах.

Процесс регулировки и проверки

Выполните следующие действия для точной настройки направляющих:

1. Ослабьте крепеж: Найдите и ослабьте (но не выкручивайте полностью!) болты крепления обеих направляющих реек к внутреннему металлическому каркасу двери. Обычно их по 2-3 на каждую рейку.
2. Установите стекло вручную: Аккуратно переместите стекло руками в положение примерно 1/3 от верха проема двери. Это рабочее положение для юстировки.
3. Проверьте зазоры и параллельность:
   • Убедитесь, что зазоры между стеклом и резиновыми уплотнителями по всему периметру проема двери (особенно в углах) визуально одинаковы.
   • Проконтролируйте параллельность движения стекла относительно дверного проема. Стекло не должно "заваливаться" вперед или назад.
4. Фиксация положения: Удерживая стекло в правильном положении (руками или с помощью клиньев из мягкого материала), поочередно и равномерно затяните болты крепления направляющих реек. Затягивайте крест-накрест с умеренным усилием.
5. Проверка хода: Вручную несколько раз плавно поднимите и опустите стекло по всей высоте. Ход должен быть легким, без рывков, заеданий и перекосов.
6. Тест электроприводом: Подключите клеммы АКБ, включите зажигание и проверьте работу стекла с помощью штатной кнопки. Убедитесь в плавности и отсутствии посторонних шумов.

Важные моменты: Если ролики или ползунки сильно изношены, треснуты или разрушены – регулировка не поможет, их необходимо заменить. При обнаружении деформации металлических направляющих реек (например, после удара) требуется их замена. После регулировки и успешной проверки не забудьте качественно восстановить влагозащитную мембрану, чтобы избежать попадания воды внутрь двери.

Обработка элементов подъемника универсальной смазкой

Регулярная смазка механизма стеклоподъемника предотвращает заклинивание и износ деталей. Используйте универсальную смазку типа WD-40, графитовой пасты или силиконового спрея – они эффективно защищают от коррозии, уменьшают трение и отталкивают влагу.

Перед обработкой тщательно очистите доступные элементы подъемника: удалите грязь и старую засохшую смазку ветошью, а для труднодоступных мест примените щетку с жестким ворсом. Убедитесь, что подвижные участки свободны от мусора.

Порядок обработки

1. Снимите дверную обшивку для доступа к механизму (открутите крепежные винты и снимите клипсы).
2. Нанесите смазку на ключевые точки:
   • Шестерни редуктора
   • Ползунки направляющих
   • Тросы и их точки крепления
   • Внутренние поверхности пластиковых роликов
3. Проверьте движение троса: он должен легко скользить в оболочке без заеданий. При необходимости добавьте смазку в места входа/выхода троса.
4. Вручную переместите стекло от нижнего до верхнего положения 3-4 раза для распределения состава.

Важно! Избегайте попадания смазки на резиновые уплотнители двери – это может вызвать их разрушение. После обработки проверьте работу подъемника при установленной обшивке. Если стекло двигается туго, повторите процедуру, уделив внимание направляющим.

Элемент	Рекомендуемая смазка	Периодичность
Тросы и шестерни	Графитовая смазка	Каждые 15 000 км
Пластиковые направляющие	Силиконовый спрей	Каждые 10 000 км
Металлические ползунки	Универсальная WD-40	При появлении скрипа

Замена поврежденного жгута проводов двери

Поврежденный жгут проводов в стыке между кузовом и дверью – частая причина отказа стеклоподъемника на ВАЗ-2110. Переломы проводников возникают из-за постоянного изгиба при открывании/закрывании двери, приводя к обрыву цепи питания электромотора или управляющих сигналов.

Для замены потребуется новый жгут (оригинальный или аналог, например, "Автопласт" 2110-3727010-20), монтажные хомуты, изолента, инструмент для снятия обшивки двери (фигурная отвертка, ключи на 10/13), нож и мультиметр для проверки цепи.

Порядок замены жгута

Подготовка:

• Отсоедините минусовую клемму аккумулятора
• Снимите обшивку двери и пороговую накладку
• Демонтируйте гофру защиты жгута в дверном проеме

Демонтаж старого жгута:

1. Пометьте маркером разъемы старых проводов
2. Отсоедините колодки в дверной полости и в пространстве под торпедой
3. Аккуратно вытяните жгут, освобождая крепежные хомуты

Монтаж нового жгута:

Этап	Действие
1	Проложите новый жгут по трассе старого
2	Закрепите хомутами, избегая натяжения
3	Подключите колодки согласно сделанным меткам
4	Зафиксируйте гофру защиты

Финишные работы:

• Проверьте мультиметром цепь "кнопка-мотор"
• Подключите АКБ и протестируйте работу стеклоподъемника
• Установите на место обшивку и накладки

Важно: При прокладке оставьте петлю жгута у дверной стойки для компенсации движения двери. Используйте термоусадку для изоляции соединений вместо изоленты в зонах повышенной влажности.

Установка нового реле управления К7

Найдите реле К7 в монтажном блоке предохранителей под панелью приборов. Оно расположено в центральной части блока, обычно в ряду реле ближе к водителю. Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.

Аккуратно извлеките старое реле, потянув его вертикально вверх без перекоса. Проверьте посадочное гнездо на отсутствие окислов или повреждений контактов. Установите новое реле К7, совместив ключ-выступ на корпусе с пазом разъёма, и надавите до чёткой фиксации.

Порядок подключения

1. Подсоедините "минус" аккумулятора после установки реле
2. Проверьте работу стеклоподъёмников при включённом зажигании
3. При отсутствии результата проверьте предохранитель F2 (15А)

Цвет проводов	Назначение
Красный с синим	Питание +12В
Коричневый	Управление стеклоподъёмниками
Чёрный	Масса

Важно: Используйте только реле с маркировкой 90.3747-10 или его полные аналоги. Неправильный типоразмер вызовет несовпадение контактов и неработоспособность системы.

Монтаж восстановленного или нового моторного модуля

Перед установкой убедитесь в совместимости моторного модуля с моделью ВАЗ-2110. Проверьте целостность зубчатого механизма и состояние шестерни – отсутствие сколов и задиров критично для корректной работы. Очистите посадочное место в двери от грязи и остатков старой смазки металлической щеткой.

Нанесите смазку Литол-24 на приводную шестерню и направляющие ползунков стеклоподъемника. Продуйте разъем электромотора сжатым воздухом для удаления влаги и пыли. Сопоставьте положение фиксатора на корпусе мотора с пазом на двери – неправильная ориентация приведет к заклиниванию механизма.

Порядок установки

1. Зафиксируйте моторный модуль тремя винтами М6, затягивая их крестообразно с усилием 8-10 Н·м.
2. Подсоедините электрический разъем до характерного щелчка замка-фиксатора.
3. Установите пластиковую гидроизоляционную мембрану, промазав контур герметиком.
4. Проверьте ход стекла вручную: движение должно быть плавным без перекосов.

Контрольная точка	Норма
Зазор между стеклом и направляющими	1-2 мм по всей высоте
Потребляемый ток мотора	4-6 А при подъеме, 3-5 А при опускании

Важно: Подключите АКБ и выполните калибровку крайних положений стекла. Для этого:

• Полностью опустите стекло, удерживая кнопку 5 секунд после остановки
• Повторите действие для верхнего положения

Проверьте автоматическое закрытие при доводке дверей – функция активируется после калибровки. При появлении посторонних шумов немедленно отключите питание и проверьте соосность механизма.

Проверка хода стекла после ремонта механической части

Убедитесь в отсутствии посторонних шумов (скрежета, щелчков) при движении стекла. Прослушивайте механизм при полном цикле подъема/опускания, обращая внимание на равномерность звука работы электродвигателя и шестерен.

Проверьте плавность хода по всей траектории. Стекло должно перемещаться без рывков, перекосов и заеданий. Особое внимание уделите участкам возле направляющих и зоне входа в уплотнитель двери.

Ключевые этапы диагностики

Контроль скорости движения: Сравните скорость подъема/опускания с работоспособной стороной авто. Замедление на отдельных участках указывает на проблемы в механизме.

Проверка крайних положений:

1. Доведите стекло до верхнего упора – оно должно плотно прижиматься к уплотнителю без зазоров.
2. Опустите до конца – проверьте полное "утапливание" в дверную конструкцию без перекоса.

Тестирование под нагрузкой:

• При закрытии: Аккуратно создайте ручное сопротивление движению вверх. Исправный механизм должен остановиться или сработать на реверс (при наличии автореверса).
• При открытии: Нажмите рукой на верхний край частично опущенного стекла – система должна удерживать позицию без просадки.

Симптом	Возможная причина
Стекло "перекашивается" при движении	Неправильная сборка подъемника, деформация направляющих
Заедание в середине хода	Попадание мусора в рейку, повреждение троса, смещение роликов
Просадка при нагрузке	Износ шестерни редуктора, слабое натяжение троса

Финишный контроль: Повторите 5-7 полных циклов подъема/опускания. Убедитесь в стабильности работы и отсутствии ухудшения хода в процессе теста.

Тест всех режимов работы после сборки

После установки нового стеклоподъемника или ремонта, подключите АКБ и выполните полную проверку функционала. Начните с визуального контроля: убедитесь в отсутствии перекосов стекла в направляющих и правильной укладке уплотнителей. Проверьте надежность фиксации всех разъемов и крепежных элементов перед подачей питания.

Включите зажигание и протестируйте базовые операции: плавность хода стекла при подъеме/опускании от водительской кнопки. Обратите внимание на посторонние шумы (треск, скрежет) или заедания. Проверьте синхронность остановки двигателя при отпускании кнопки и отсутствие самопроизвольного движения стекла.

Детальная проверка режимов

Протестируйте все доступные функции:

• Кратковременное нажатие: фиксация стекла в промежуточных положениях
• Длительное удержание (3+ секунды): полный подъем/опускание без прерывания
• Автореверс (если предусмотрен): подача обратного импульса при зажатии пальцем стекла

Обязательно проверьте работу в разных состояниях системы:

Зажигание включено	Нормальная работа всех режимов
Зажигание выключено	Работа в течение 5 минут после отключения
При открытых дверях	Отсутствие блокировки функций

Проведите стресс-тест: 10-15 циклов полного подъема/опускания подряд. Контролируйте нагрев мотор-редуктора и стабильность скорости движения. Если установлены кнопки пассажирских дверей – дублируйте проверку для каждого стекла отдельно. Зафиксируйте любые аномалии: замедление хода, неравномерное движение или отказ срабатывания.

Диагностика системы через диагностический разъем

При отказе кнопки стеклоподъемника ВАЗ-2110 диагностический разъем OBD-II позволяет проверить электронные компоненты системы управления дверьми. Подключение сканера выявляет скрытые неисправности, не определяемые визуальным осмотром, такие как сбои в работе блока управления или обрывы сигнальных цепей.

Для диагностики потребуется совместимый сканер (например, АСКАН-10 или ELM327 с ПО типа OpenDiag). Разъем расположен под панелью приборов со стороны водителя – снизу торпедо возле рулевой колонки. Убедитесь в отсутствии окислов и плотности контакта колодки перед подключением оборудования.

Порядок диагностики

1. Заглушите двигатель, включите зажигание
2. Подсоедините сканер к разъёму и запустите ПО
3. Выберите в меню: Кузов → Электростеклоподъемники
4. Считайте коды ошибок (DTC) из памяти блока
5. Проверьте текущие параметры:
   • Напряжение питания модуля водительской двери
   • Состояние сигналов с кнопок (Open/Close)
   • Показания датчика перегрузки двигателя
6. Выполните тест активации мотор-редукторов

Типовые ошибки системы:

Код	Описание	Возможная причина
B1318	Обрыв цепи драйвера стеклоподъемника	Повреждение проводки, неисправность блока управления
B1322	Короткое замыкание кнопки вверх	Западание контактов, замыкание в жгуте
U1101	Потеря связи с модулем двери	Обрыв шины CAN, сбой питания блока

После расшифровки кодов выполните сброс ошибок и проведите повторную диагностику для подтверждения неисправности. Отсутствие изменений при отсутствии ошибок указывает на механическую поломку (шестерни привода, направляющие стекла) или выход из строя мотор-редуктора.

Финальная регулировка усилия прилегания уплотнителей

Проверьте плотность прилегания дверного уплотнителя к стеклу, приложив полоску бумаги: при закрытом стекле она должна вытягиваться с ощутимым усилием по всей длине окна. Слишком слабое прилегание приведет к дребезгу стекла и некорректной работе подъемника, а чрезмерное усилие вызовет перегрузку электродвигателя.

Отрегулируйте усилие путем смещения направляющих стекла в дверной полости. Ослабьте болты крепления передней и задней направляющих, затем сдвиньте их к уплотнителю на 1-2 мм и затяните крепеж. Проверяйте плавность хода стекла после каждой корректировки положения направляющих.

Порядок выполнения регулировки

1. Поднимите стекло полностью и зафиксируйте стопором
2. Ослабьте крепежные болты передней направляющей (3 шт.)
3. Сдвиньте направляющую к уплотнителю на 1 мм
4. Затяните болты с моментом 8-10 Н·м
5. Повторите операции для задней направляющей

Контрольные точки после регулировки:

• Отсутствие перекосов стекла при подъеме/спуске
• Равномерный зазор между стеклом и уплотнителем по всему периметру
• Автоматическое срабатывание доводчика в верхнем положении

Важно: при установке новых уплотнителей дайте материалу адаптироваться 24 часа перед финальной регулировкой. После замены направляющих или стекла процедуру необходимо выполнять повторно.

Список источников

Для детального изучения неисправностей кнопки стеклоподъемника ВАЗ-2110 и методов их устранения были проанализированы специализированные технические материалы. Эти источники содержат практические рекомендации по диагностике электрической цепи и механических компонентов системы.

Ниже представлены ключевые информационные ресурсы, используемые при подготовке статьи. Они включают официальную техническую документацию, руководства по ремонту и экспертные мнения с автомобильных форумов.

Информационные материалы по диагностике

• Официальное руководство по ремонту ВАЗ-2110 (раздел "Электрооборудование")
• Электрические схемы блока управления стеклоподъемниками ВАЗ-2110
• Технические бюллетени АвтоВАЗа по типовым неисправностям электростеклоподъемников
• Методические пособия по автоэлектрике для моделей LADA Samara-2
• Протоколы диагностики контактных групп кнопочных модулей
• Форум владельцев ВАЗ 2110-2112 (архив обсуждений проблем с электростеклоподъемниками)
• Видеоинструкции по разбору дверных карт и замене кнопочного узла
• Каталог взаимозаменяемых запчастей для электрооборудования ВАЗ-2110

Видео: не работает кнопка стеклоподъёмник пассажирской двери ВАЗ 2110 2111 2112 2114 2115 приора калина


• Люфт в рулевом - выявление причин и методы устранения

• Philips D2S - фото ксеноновых ламп и отзывы

• Габариты и технические характеристики УАЗ Патриот - все данные
