Люфт в рулевом - выявление причин и методы устранения

Статья обновлена: 18.08.2025

Рулевое управление автомобиля критически важно для безопасности движения. Любое отклонение от нормы требует немедленного внимания.

Люфт руля – ощутимый свободный ход рулевого колеса без соответствующей реакции колес. Этот зазор сигнализирует о неисправности.

Появление люфта снижает точность управления, увеличивает риск аварии. Возникает он из-за естественного износа деталей или поломок.

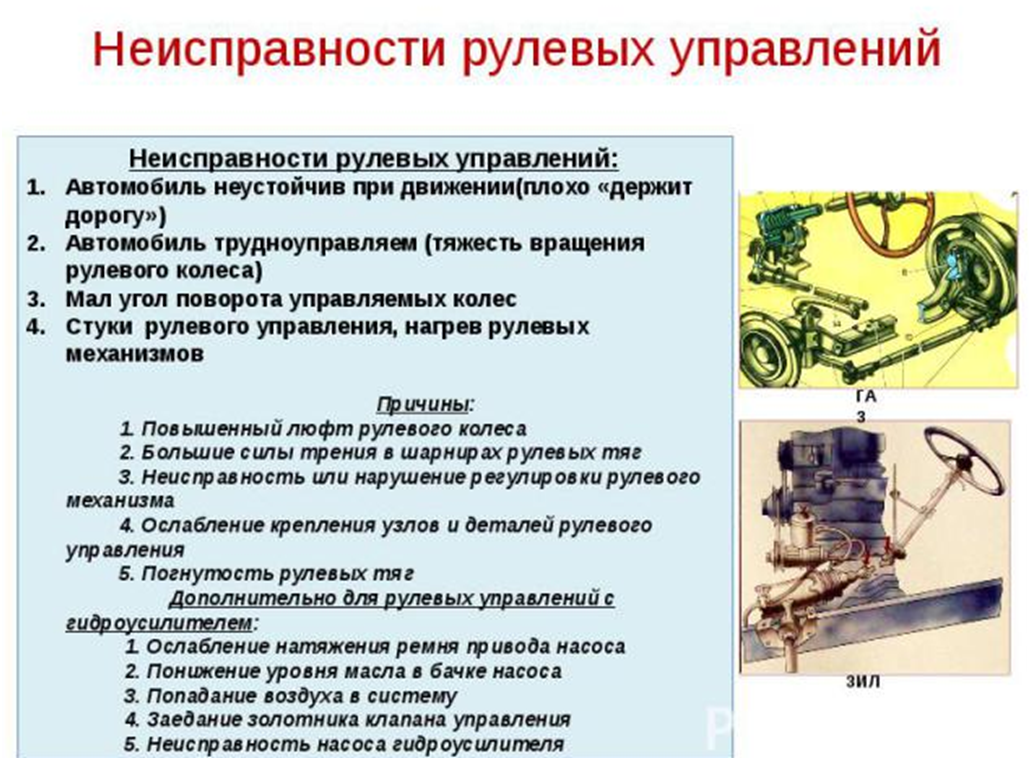

Статья рассматривает основные причины возникновения люфтов в рулевом механизме и рейке. Также в ней подробно описаны методы диагностики и эффективные способы устранения неисправности.

Самостоятельная диагностика люфта рулевого колеса

Люфтом называют свободный ход рулевого колеса, при котором не происходит мгновенной реакции управляемых колёс. Для выявления проблемы потребуется ровная площадка с хорошим сцеплением, исправные шины с правильным давлением и помощник. Убедитесь, что стояночный тормоз включён, а коробка передач переведена в нейтральное положение (или режим "Park" для АКПП).

Перед началом визуально осмотрите узлы рулевого механизма на предмет явных повреждений: трещины или деформации рулевых тяг, наконечников, состояние пыльников, крепление рулевой рейки или коробки. Проверьте надёжность фиксации рулевой колонки под капотом и в салоне. Помните: диагностика требует повышенного внимания к безопасности – исключите случайное движение автомобиля.

Пошаговая методика проверки

Предварительная фиксация: Попросите помощника сесть на водительское место и плотно нажать педаль тормоза.
Контроль колеса: Расположитесь рядом с передним колесом так, чтобы видеть его боковую поверхность и рулевые тяги.
Проверка свободного хода:
- Поверните руль влево-вправо с небольшой амплитудой (примерно 10-20°) вокруг положения "прямо".
- Наблюдайте за реакцией колеса: задержка в его движении относительно поворота руля указывает на люфт.
- Попросите помощника зафиксировать руль в крайних точках малого поворота – колесо должно оставаться неподвижным.

Локализация источника:

Наблюдаемый признак	Возможная зона неисправности
Руль вращается, колесо не двигается	Рулевая колонка, карданный шарнир, рулевой механизм (рейка/редуктор)
Колесо двигается рывками с задержкой	Износ рулевых тяг или наконечников, ослабление крепления рулевой рейки
Слышен стук при покачивании руля	Износ подшипников рулевой колонки, шарниров тяг, опор рейки

Проверка шарниров: Попросите помощника покачать руль сильнее (30-50°). Рукой на ощупь контролируйте соединения рулевых тяг и наконечников – любое биение или поперечное смещение деталей подтверждает износ.

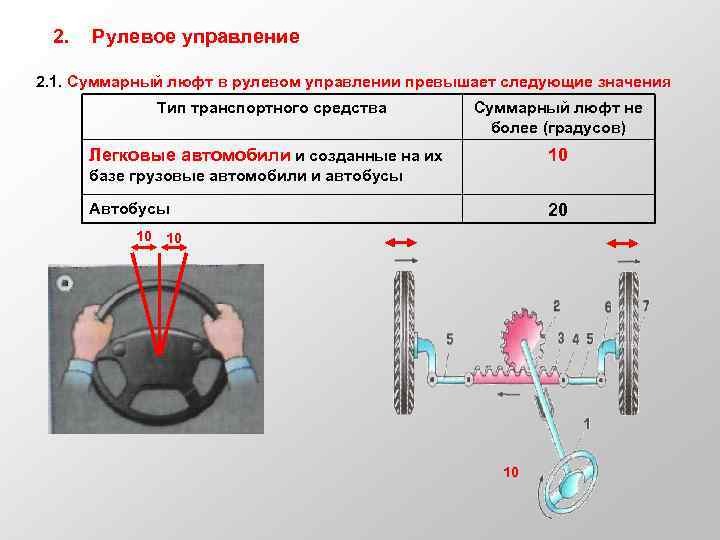

Важно: Суммарный люфт не должен превышать 10° (для легковых авто). Если диагностика выявила проблему – обязательно обратитесь в сервис для точного определения узла и устранения неисправности, так как критический износ элементов рулевого управления напрямую влияет на безопасность движения.

Износ рулевых наконечников: главная причина люфта

Рулевые наконечники являются критически важным звеном между рулевым механизмом и поворотными кулаками колес. Они представляют собой шаровые шарниры, обеспечивающие необходимую свободу перемещения при повороте колес и сохранении заданного угла развала.

Постоянное воздействие ударных нагрузок от неровностей дороги, силы трения при повороте руля, а также влияние агрессивной среды приводят к закономерному износу компонентов наконечника. Именно этот износ становится основной причиной возникновения опасного люфта в рулевом управлении.

Факторы, ускоряющие износ рулевых наконечников

Интенсивность износа напрямую зависит от условий эксплуатации и состояния смежных систем:

Фактор	Воздействие
Загрязнение	Попадание абразивной пыли, грязи, дорожных реагентов через поврежденный пыльник внутрь шарнира действует как абразив, ускоряя износ шаровой части и втулки (сухаря).
Потеря смазки	Высыхание, вымывание или выдавливание смазки из-под пыльника приводит к работе "на сухую", резко увеличивая трение и износ.
Ударные нагрузки	Езда по плохим дорогам, удары о препятствия (бордюры, ямы) создают пиковые нагрузки, деформируя детали шарнира и его посадочные места.
Коррозия	Попадание влаги (особенно соленой воды) под пыльник или на резьбовые соединения вызывает коррозию, разрушающую металл и затрудняющую обслуживание.
Неправильная установка	Нарушение момента затяжки гайки шарового пальца, повреждение пыльника при монтаже, перекос детали.

Признаки изношенных рулевых наконечников:

Люфт руля: Заметный свободный ход рулевого колеса перед началом поворота колес.
Стук на неровностях: Отчетливый металлический стук или глухой удар, передающийся на руль при проезде мелких неровностей, стыков плит, рельсов.
Вибрация руля: Повышенная вибрация, особенно на определенных скоростях.

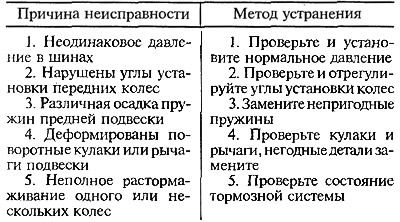

Увод автомобиля в сторону: Автомобиль может самопроизвольно уводить в сторону из-за изменения углов установки колес (развала/схождения).
Неравномерный износ шин ("проплешины" по краю протектора).

Устранение люфта: ремонт или замена

Диагностика: Обязательный этап. Проверка покачиванием колеса в горизонтальной плоскости при вывешенном передке (или с помощью монтировки) для выявления конкретного источника люфта.
Замена: Единственный надежный способ устранения люфта из-за износа наконечника. Конструкция современных рулевых наконечников неремонтопригодна в условиях гаража.
Парная замена: Настоятельно рекомендуется менять наконечники на одной оси (левый и правый) парой, даже если один из них кажется менее изношенным.
Проверка смежных элементов: При замене наконечников осматривают состояние пыльников тяги, самой тяги, сайлент-блоков рычагов подвески.
Сход-развал: После замены рулевых наконечников обязательна процедура регулировки углов установки колес (сход-развала).

Важно: Попытки "подтянуть" изношенный наконечник или временно заглушить стук дополнительной смазкой неэффективны и опасны, так как не устраняют основной износ и могут привести к полному разрушению шарнира в движении.

Проверка состояния рулевых тяг своими силами

Для диагностики потребуется смотровая канава, эстакада или домкрат с подставками. Предварительно установите автомобиль на ровную поверхность и зафиксируйте колеса противооткатными упорами.

Попросите помощника покачать рулевое колесо влево-вправо с небольшой амплитудой (примерно 10-15°), создавая переменную нагрузку на рулевые тяги. Визуально контролируйте соединения в трех ключевых точках.

Этапы проверки

Контрольные зоны:

Шарниры тяг: Наблюдайте за внутренними и наружными наконечниками. Люфт проявляется как заметный люфт пальца в корпусе шарнира или перемещение корпуса относительно резьбовой части тяги.
Резьбовые соединения: Проверьте надежность затяжки контргаек тяг и крепления наконечников к поворотным кулакам. Признак проблемы – вращение гайки при нагрузке.
Изгибы тяг: Осмотрите сами тяги на предмет механических повреждений, глубокой коррозии или деформации.

Тактильный контроль:

Поместите руку на проверяемый шарнир тяги во время раскачивания руля.
Ощутите характерные толчки или щелчки, указывающие на износ.
Попробуйте расшатать соединение рукой при неподвижном руле – люфт недопустим.

Важно: Отделяйте люфт в тягах от возможного изнота рулевой рейки или подшипников ступиц. Чрезмерный свободный ход руля до начала поворота колес чаще указывает на рейку.

Признак неисправности	Возможная причина
Стук при проезде неровностей	Износ шарнира наконечника тяги
Вибрация руля на скорости	Деформация тяги, ослабление креплений
Увод автомобиля в сторону	Критический износ одного из наконечников

При обнаружении люфта или повреждений тяги подлежат замене парно на одной оси. Регулировка или ремонт изношенных шарниров не предусмотрены конструкцией.

Люфт рулевой рейки: основные симптомы и последствия

Основным признаком люфта в рулевой рейке является заметное увеличение свободного хода рулевого колеса перед началом фактического поворота колес. Водитель ощущает "пустоту" или "провал" при незначительных движениях руля, особенно заметный на неровной дороге или при перестроении. Одновременно часто появляется характерный стук или глухой удар в передней подвеске при наезде на мелкие препятствия, передающийся на рулевую колонку.

Еще одним характерным симптомом становится ухудшение точности управления. Автомобиль начинает "рыскать" по дороге, требуя постоянных мелких подруливаний для удержания курса, особенно на высоких скоростях. В поворотах руль может передавать меньше информации о сцеплении с дорогой, а отклик на действия водителя становится менее четким и предсказуемым.

Последствия игнорирования проблемы

Ускоренный износ смежных компонентов: Вибрации и ударные нагрузки от люфтящей рейки разрушают рулевые наконечники, тяги, опорные подшипники стоек и втулки стабилизатора.
Опасная потеря управления: При сильном износе возможен полный отказ узла – рейка может "разбиться" на ходу, лишив водителя контроля над направлением движения.
Повышенная утомляемость водителя: Необходимость постоянной коррекции траектории требует больше внимания и физических усилий.
Неравномерный износ шин: Нестабильность углов установки колес из-за люфта приводит к быстрому и неравномерному стиранию протектора.

Важно понимать, что люфт рулевой рейки не исчезает сам по себе и прогрессирует по мере эксплуатации. Своевременная диагностика (проверка на подъемнике покачиванием тяг и визуальный осмотр пыльников) и устранение неисправности (регулировка при наличии механизма или замена изношенных деталей/узла) критически важны для безопасности.

Диагностика неисправностей рулевого кардана

Проверка рулевого кардана начинается с визуального осмотра на предмет механических повреждений: трещин на корпусе, деформации валов, следов коррозии или масляных подтёков, указывающих на разгерметизацию пыльников. Особое внимание уделяется целостности защитных чехлов (гофр) – их разрывы приводят к загрязнению и ускоренному износу шарниров.

Фиксация люфта выполняется вручную при вывешенных передних колёсах. Помощник интенсивно вращает руль влево-вправо, а диагност контролирует зазоры, последовательно обхватывая кардан в зонах соединений: между входным и выходным валами, а также в местах крепления к рулевой колонке и рейке. Наличие ощутимого стука или свободного хода в шарнирах подтверждает износ.

Основные этапы и признаки неисправностей

Характерные симптомы изношенного кардана:

Стук или щелчки в рулевой колонке при резком повороте руля на месте или на мелких неровностях.
Вибрация на руле, усиливающаяся с ростом скорости, особенно при разгоне.
Жёсткость или заедание при вращении руля в определённых положениях (часто указывает на задиры в шарнире).

Методы углублённой диагностики:

Проверка осевого и радиального люфта с помощью монтажки: её вставляют между компонентами кардана и пытаются покачать, наблюдая за величиной свободного хода.
Контроль плавности вращения: вал проворачивают вручную на всех углах изгиба, ощущая рывки или неравномерное усилие.
Измерение углов работы шарниров специнструментом (при наличии) для выявления критического отклонения от норм производителя.

Тип неисправности	Возможная причина	Метод подтверждения
Продольный люфт вала	Износ шлицевого соединения или ослабление фиксирующей гайки	Продольное покачивание вала вдоль оси
Поперечный люфт в шарнире	Выработка игольчатых подшипников или деформация вилок	Поперечное раскачивание валов в крестовине
Заклинивание	Коррозия, отсутствие смазки, разрушение подшипника	Тугое вращение или заедание при манипуляциях

При выявлении дефектов кардан подлежит замене в сборе, так как большинство производителей не предусматривают ремонт крестовин или шлицевых узлов. После установки нового узла обязательна проверка соосности валов и отсутствия перекосов, вызывающих вибрацию.

Как проверить износ маятникового рычага

Маятниковый рычаг подвержен износу в зоне втулок и оси качания. Основные признаки неисправности – стуки в передней подвеске при движении по неровностям и увеличенный свободный ход рулевого колеса. Проверка требует визуального осмотра и механического тестирования люфтов.

Для диагностики потребуется смотровая канава или подъёмник, монтировка или ломик. Предварительно убедитесь в надёжности крепления кронштейна рычага к кузову и отсутствии трещин на самом рычаге.

Порядок проверки

Зафиксируйте автомобиль на стояночном тормозе, подложите противооткатные упоры
Попросите помощника покачивать рулевое колесо влево-вправо с амплитудой 2-3 см
Контролируйте движение маятникового рычага, наблюдая за реакцией на рулевое воздействие
Проверьте вертикальный люфт: установите монтировку между кронштейном и рычагом, создайте рычажное усилие
Оцените горизонтальный люфт: приложите усилие к боковой поверхности рычага монтировкой

Критерии износа:

Видимое биение рычага при покачивании руля
Зазор более 1.5 мм при вертикальном/горизонтальном воздействии
Скрежет или щелчки при раскачивании монтировкой
Трещины или деформация втулок

При обнаружении люфтов демонтируйте рычаг для детальной проверки втулок и оси. Запрещается эксплуатация автомобиля с критическим износом маятникового рычага – это приводит к потере управления.

Дефекты шлицевых соединений в рулевой колонке

Износ шлицов на валу рулевой колонки или в ответной части промежуточного вала/кардана – распространённая причина люфта. Конструктивно это коническое или прямозубое соединение, передающее усилие от руля к рейке или рулевому механизму. Постоянные знакопеременные нагрузки при поворотах колес приводят к механическому истиранию контактных поверхностей шлицов.

Основным признаком проблемы является характерный металлический стук при резком повороте руля или проезде неровностей, сопровождающийся ощутимым свободным ходом рулевого колеса без отклика со стороны колес. Диагностируется визуальным осмотром при разборке узла или прослушиванием стетоскопом во время раскачивания руля помощником.

Причины возникновения дефектов

Естественный износ: Постепенная выработка металла из-за трения при эксплуатации.
Коррозия: Ржавление в зазорах соединения, усугубляющее зазоры и разрушающее шлицы.
Недостаточная затяжка гайки крепления: Самопроизвольное ослабление крепежа приводит к ударным нагрузкам и ускоренному разрушению шлицов.
Деформация валов: Искривление из-за ударов (наезд на препятствие) нарушает соосность и распределение нагрузки.
Заводской брак или некачественные запчасти: Использование деталей с нарушенной геометрией или низкой твёрдостью металла.

Способы устранения

Замена дефектного узла: Комплексная замена вала колонки или промежуточной карданной передачи – наиболее надежный метод.
Подтяжка крепежной гайки: Применяется только при минимальном износе и строго по регламенту момента затяжки (требует контроля после пробега).
Нанесение упрочняющих составов: Использование анаэробных фиксаторов резьбы и шлицов (Loctite 648) как временная мера при незначительном износе.
Сварка с последующей проточкой: Кустарный метод восстановления наплавкой металла и фрезеровкой шлицов (риск нарушения балансировки и термодеформации).

Критерий	Допустимый зазор	Критичный зазор
Осевое перемещение	До 0.1 мм	Более 0.3 мм
Угловой люфт	До 1-2°	Более 5°

Пренебрежение ремонтом приводит к прогрессирующему разбиванию посадочных мест, полному срыву шлицов и потере управления. После восстановительных работ обязательна проверка углов установки колес.

Износ подшипников ступицы и влияние на люфт

Износ подшипников ступицы колеса является одной из ключевых причин возникновения люфта в рулевом управлении, хотя напрямую они не входят в его состав. Основная функция ступичных подшипников – обеспечение плавного вращения колеса с минимальным трением при строго заданном положении относительно оси поворота (оси шкворня или шаровой опоры).

Когда подшипник изнашивается, в нем появляется недопустимый радиальный и, что критично для рулевого управления, осевой зазор. Этот осевой зазор (люфт самого подшипника) позволяет ступице с колесом перемещаться вдоль оси вращения. Именно это паразитное перемещение воспринимается водителем как люфт рулевого колеса или стук при движении по неровностям.

Механизм влияния и диагностика

Люфт подшипника напрямую трансформируется в люфт колеса:

Осевое биение: Изношенный подшипник допускает качание ступицы вдоль своей оси.
Передача на рулевые тяги: Это качание через поворотный кулак передается на рулевую тягу, соединенную с рулевой рейкой или маятниковым рычагом.
Имитация люфта в рейке/шарнирах: В результате при покачивании руля влево-вправо (или при приложении усилия к колесу в плоскости его вращения) наблюдается свободный ход до момента выборки зазора в подшипнике, что субъективно воспринимается как люфт в рулевой рейке, наконечниках или тягах.

Важно: Износ ступичного подшипника создает ложное ощущение люфта именно в рулевом управлении. Диагностика требует разделения:

Вывесить колесо (домкрат).
Зафиксировать руль (или попросить помощника держать педаль тормоза для исключения влияния люфтов в рейке).
Взять колесо руками в положениях "12 и 6 часов" и попытаться покачать его перпендикулярно плоскости вращения (толкая сверху-вниз).

Наличие ощутимого стука или люфта в этом направлении с высокой вероятностью указывает на неисправность ступичного подшипника.

Признак	Связь с подшипником ступицы
Стук/гул при движении	Нарастающий гул (особенно в поворотах) и стук от колеса - прямой симптом износа.
"Люфт руля" на неровностях	Удары от дороги через люфт подшипника передаются на рулевые тяги и ощущаются на руле как стук или рысканье.
Вибрация на руле	Сильный износ или разрушение подшипника вызывает биение колеса, передающееся на руль.

Последствия игнорирования: Эксплуатация автомобиля с изношенным ступичным подшипником не только создает ложный люфт руля, но и приводит к ускоренному износу шин (из-за изменения углов установки колес), повышает нагрузку на смежные элементы подвески и рулевого управления, а в критических случаях может привести к заклиниванию колеса или отрыву ступицы, что чревато потерей управления.

Регулировка зазора червячной передачи ГУР

Основная задача регулировки – устранение излишнего люфта между червячным валом и роликом (или сектором) рулевой рейки без создания перетяжки, ведущей к закусыванию руля и ускоренному износу. Неправильная регулировка напрямую влияет на безопасность, вызывая либо ощутимый свободный ход рулевого колеса, либо его заедание и повышенное усилие при вращении.

Работу выполняют на подъемнике или смотровой яме после предварительной диагностики для подтверждения, что источник люфта именно в червячной паре, а не в рулевых тягах, наконечниках или карданчике рулевого вала. Требуются точные инструменты: динамометрический ключ, набор щупов или индикатор часового типа, а также спецификации производителя по допустимым зазорам и моментам затяжки.

Последовательность операций

Обеспечение доступа: Снимите защитный кожух рулевого механизма (при наличии) и очистите регулировочный узел от грязи.
Фиксация положения: Установите передние колеса строго прямо (положение "езды по прямой").
Ослабление стопора: Ослабьте контргайку регулировочного винта (обычно расположена на верхней крышке или боковой части редуктора).
Предварительная настройка:
- Метод щупа: Вставьте щуп требуемой толщины (по мануалу) между торцом регулировочного винта и упором.
- Метод индикатора: Закрепите индикатор на корпусе редуктора, уперев ножку в вал сошки. Обнулите шкалу.
Регулировка: Медленно затягивайте регулировочный винт (ключом или отверткой), постоянно проверяя зазор щупом или по показаниям индикатора. Цель – достичь указанного в спецификации зазора (обычно 0.1-0.3 мм) или момента проворачивания вала сошки.
Контроль усилия: Проверьте легкость хода рулевого вала от упора до упора (без нагрузки на колеса!). Он должен быть плавным, без заеданий и ощутимых "тяжелых" зон.
Фиксация: Удерживая регулировочный винт от проворота, затяните контргайку с предписанным моментом (критически важно!).
Повторный контроль: После затяжки контргайки снова проверьте зазор/усилие вращения – он мог измениться.

Критические ошибки:

Перетяжка: Слишком сильная затяжка винта вызывает перегрев механизма, резко возрастает усилие на руле, ускоряется износ вала, ролика и подшипников.
Недостаточная затяжка контргайки: Приведет к самопроизвольному отворачиванию регулировки и возврату люфта во время эксплуатации.
Регулировка "на холодную": Не учитывает тепловое расширение. Механизм должен быть комнатной температуры.
Игнорирование спецификаций: Использование произвольных зазоров или моментов затяжки гарантированно приведет к проблемам.

Работа с регулировочными гайками на рулевой рейке

Регулировочная гайка на рулевой рейке компенсирует износ зубчатого зацепления между шестерней и рейкой. Её подтяжка уменьшает продольный люфт вала рулевой колонки, воздействуя на прижимную втулку или пружину внутри механизма. Критически важно соблюдать осторожность: чрезмерное усилие вызывает перегрев, заедание или ускоренный износ рейки.

Перед регулировкой убедитесь в исправности рулевых тяг и наконечников, исключив их влияние на люфт. Автомобиль должен стоять на ровной поверхности с разгруженной подвеской (колёса в прямом положении), а доступ к регулировочному узлу требует демонтажа защитных кожухов или элементов подкапотного пространства.

Процедура регулировки и контроль

Ослабьте контргайку регулировочного механизма на 30-45° с помощью торцевого ключа.
Затяните основную регулировочную гайку максимум на 15-20° (не более 1/8 оборота) по часовой стрелке.
Проверьте люфт руля покачиванием колеса (допуск: 5-10 мм на ободе) и вращением руля на месте – движение должно быть плавным без заеданий.
При сохранении люфта повторите пункты 2-3. Если руль вращается туго – немедленно ослабьте гайку.
Зафиксируйте положение регулировочной гайки контргайкой с моментом 35-50 Н·м (согласно мануалу ТС).

Контрольные проверки после регулировки:

Прогрейте механизм, совершив 10-15 полных оборотов рулём на стоящем авто
Проверьте температуру рейки в зоне регулировки рукой – перегрев указывает на перетяжку
Осуществите тестовый заезд со скоростью 30-40 км/ч, обращая внимание на:
- Отсутствие самопроизвольного увода авто в стороны
- Плавность возврата руля в нейтраль после поворота

Симптом при перетяжке	Последствия	Экстренные меры
Тугой ход руля в центральном положении	Деформация рейки, износ втулок	Немедленно ослабить гайку на 10-15°
Гул при повороте руля на месте	Перегрев смазки, задиры шестерни	Полная разборка узла для диагностики

Если регулировка не устранила люфт после 2-3 циклов подтяжки, механизм требует ремонта или замены – износ зубьев рейки или поджимной втулки превышает допустимый. Последующую диагностику проводите на снятой рейке с замером зазоров щупом.

Замена рулевых тяг и наконечников: технология работ

Перед началом работ автомобиль устанавливают на ровную площадку, поднимают домкратом и снимают колесо с необходимой стороны. Обязательно зафиксируйте машину противооткатными упорами и поставьте на подставку, исключив риск падения. Демонтаж начинают с ослабления контргайки рулевого наконечника.

Специальным съемником ("расчлененка") выпрессовывают палец наконечника из поворотного кулака ступицы. Если резьбовое соединение тяги и наконечника закисло, обработайте его проникающей смазкой. Откручивают наконечник от тяги, предварительно отметив мелом или краской положение резьбы для сохранения угла установки колес.

Ключевые этапы монтажа

Новую деталь вкручивают в тягу строго по сделанной метке до упора, сохраняя первоначальное количество витков. Затягивают стопорную гайку наконечника с рекомендованным моментом (указан в технической документации авто). Палец наконечника вставляют в посадочное место кулака и затягивают гайку крепления.

Обязательные действия после замены:

Прокачка рулевого управления (для систем с ГУР)
Проверка уровня рабочей жидкости в бачке усилителя
Регулировка схождения колес на стенде

Важно: Нельзя укорачивать тяги без профессионального оборудования. Используйте только оригинальные или рекомендованные производителем запчасти. После замены обеих тяг обязательна проверка симметричности угла поворота колес.

Контрольный параметр	Норма
Осевой люфт пальца	Не более 1.5 мм
Момент затяжки гайки крепления	35-50 Н·м (зависит от модели)
Допустимый износ шлицев	Отсутствие видимой деформации

При установке защитных колпачков убедитесь в отсутствии повреждений и равномерной посадке. После пробного заезда повторно проверьте момент затяжки всех резьбовых соединений и отсутствие течей технических жидкостей.

Восстановление рулевой рейки без полной замены

Основной метод восстановления работоспособности рулевой рейки заключается в регулировке прижимной втулки. Эта процедура компенсирует естественный износ зубчатой пары и подшипников. Для выполнения требуется частичная разборка механизма с последующим подтягиванием регулировочного винта до устранения продольного люфта вала.

При критическом износе компонентов выполняется ремонт с заменой повреждённых деталей. Разборка рейки позволяет оценить состояние направляющих втулок, уплотнителей, зубчатого вала и шестерни. Установка ремонтного комплекта восстанавливает герметичность и плотность сопряжений, устраняя стуки и подтёки жидкости.

Ключевые этапы ремонта

Диагностика: определение источника люфта путём проверки реакции колёс на вращение руля при вывешенной передней подвеске
Демонтаж: снятие защитных чехлов, отсоединение тяг и гидравлических линий
Дефектовка: оценка износа зубьев вала, состояния антифрикционных втулок и сальников

Типовые заменяемые компоненты

Деталь	Назначение
Прижимная втулка	Компенсация осевого смещения вала
Направляющие втулки	Стабилизация рейки в корпусе
Сальники штока	Предотвращение утечки ГУР

Важно: после сборки обязательна проверка усилия вращения руля и прокачка гидросистемы для удаления воздуха. Неправильная регулировка прижима вызывает закусывание руля или ускоренный износ деталей. При отсутствии специализированного оборудования ремонт рекомендуется доверять сервисным центрам.

Замена крестовины рулевого вала своими руками

Перед началом работ подготовьте необходимые инструменты: набор гаечных ключей, съёмник для шлицевых соединений, молоток, зубило, новую крестовину, смазку Литол-24 и ветошь. Обязательно поставьте автомобиль на ручной тормоз и установите противооткатные башмаки под колёса.

Снимите пластиковые кожухи рулевой колонки в салоне, открутив крепёжные винты крестовой отвёрткой. Отсоедините разъёмы подушек безопасности при их наличии, чтобы избежать случайного срабатывания. В подкапотном пространстве найдите место соединения рулевого вала с рейкой.

Последовательность демонтажа

Пометьте взаимное положение валов маркером для сохранения балансировки
Выбейте шплинты из стопорных гаек шарниров
Сбросьте гайки с помощью накидного ключа
Стучите молотком через медную прокладку по ушкам вилки для расшатывания
Используйте съёмник если шарнир не поддаётся

Типовая проблема	Решение
Прикипела крестовина	Прогреть соединение паяльной лампой
Сорваны грани	Применить шестигранный съёмник
Деформирована вилка	Аккуратно выправить тисками

Установите новую крестовину, обильно смазав игольчатые подшипники. Совмести метки на валах при сборке – перекос даже на 5° вызовет вибрации на руле. Затяните гайки динамометрическим ключом с усилием 40-50 Н·м. Обязательно застопорите соединения новыми шплинтами.

Проверьте отсутствие люфта покачиванием руля при заведённом двигателе. Совершите тестовую поездку на малой скорости, обращая внимание на:

Равномерность усилия при поворотах
Отсутствие стуков в передней подвеске
Плавность возврата руля в нейтраль

Ремонт маятникового рычага или замена втулок

Износ втулок маятникового рычага – распространённая причина люфта в рулевом управлении. Резиновые или полиуретановые втулки со временем теряют эластичность, растрескиваются или разрушаются, приводя к нежелательному перемещению рычага в кронштейне кузова. Это проявляется стуками при проезде неровностей и ухудшением точности рулевого управления.

Механическое повреждение самого маятникового рычага (деформация, трещины) встречается реже, но требует обязательной замены детали. Важно точно диагностировать источник люфта перед началом работ, так как симптомы износа втулок и повреждения рычага схожи.

Процедура замены втулок маятникового рычага

Для замены втулок потребуется демонтировать маятниковый рычаг с автомобиля. После снятия:

Надежно зафиксируйте рычаг в тисках, защитив мягкими накладками.
Используя гидравлический пресс или специальный съемник, аккуратно выпрессуйте старые втулки. Запрессовка новых втулок выполняется строго по центру посадочного места с помощью оправки соответствующего диаметра.
Перед запрессовкой новых втулок очистите посадочные отверстия от грязи и коррозии. Для облегчения монтажа используйте мыльный раствор или силиконовую смазку (избегайте нефтепродуктов для резиновых втулок).
Убедитесь, что новая втулка полностью и равномерно вошла в посадочное гнездо без перекосов.

Примечание: Запрессовка молотком или кустарными методами недопустима – это повредит новые втулки или корпус рычага.

При выборе втулок учитывайте:

Материал	Преимущества	Недостатки
Резина (ОЕМ)	Оптимальное демпфирование, низкая стоимость	Сравнительно малый ресурс, подверженность растрескиванию
Полиуретан	Повышенная износостойкость, долговечность, стабильность характеристик	Выше стоимость, может увеличить жесткость подвески

Если маятниковый рычаг имеет механические повреждения (видимый изгиб, трещины, износ посадочных мест под втулки), он подлежит обязательной замене. Ремонту рычаг не подлежит из-за критической важности его целостности для безопасности. При установке нового рычага используйте оригинальные или качественные аналогичные комплекты, включающие крепеж и втулки.

Комплексная протяжка всех соединений рулевой трапеции

Протяжка всех резьбовых соединений рулевой трапеции – обязательный этап при устранении люфтов, так как ослабление крепежей напрямую влияет на точность управления. Работу начинают с визуального осмотра и последовательной проверки каждого узла, уделяя особое внимание шарнирным соединениям и местам фиксации тяг.

Используйте динамометрический ключ для соблюдения регламентных моментов затяжки, указанных производителем. Избыточное усилие может повредить резьбу или деформировать компоненты, а недостаточное – не устранит люфт. Обязательно проверяйте состояние контровочных гаек и шплинтов после протяжки.

Порядок и ключевые точки контроля

Работы выполняют в следующей последовательности:

Тяги рулевые: протянуть гайки крепления к рейке/рулевому механизму и наконечникам.
Рулевые наконечники: проверить гайки шаровых шарниров (верхнюю и нижнюю), контргайки регулировки схождения.
Маятниковый рычаг (если предусмотрен): протянуть крепление к кузову и сошке.
Картер рулевого механизма: проверить болты крепления к подрамнику или кузову.

Критические нюансы:

При обнаружении деформированных или сорванных резьб – замените крепеж.
Шплинты и стопорные кольца меняйте при малейших признаках износа.
После протяжки выполните проверку углов установки колес.

Узел	Тип соединения	Риски при нарушении
Шаровый наконечник тяги	Конусная посадка + гайка	Отрыв тяги, потеря управления
Крепление рейки	Резьбовые втулки/болты	Смещение механизма, вибрации руля

Список источников

При подготовке материала о люфтах в рулевом управлении использовались авторитетные технические издания и специализированные ресурсы. Источники охватывают конструктивные особенности систем, методы диагностики и ремонта.

Основой послужили руководства по эксплуатации, нормативная документация и практические пособия по обслуживанию ходовой части. Актуальная информация подтверждена профильными изданиями автомобильной тематики.

ГОСТ Р 51709-2001 "Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки"
Руководства по ремонту и техническому обслуживанию автомобилей от производителей (ВАЗ, ГАЗ, KIA, Hyundai)
Курлов В.Ф. "Конструкция и расчет автомобиля: системы управления" М.: Машиностроение, 2018
Журнал "За рулём": цикл статей "Диагностика рулевого управления" (2020-2023 гг.)
Технический справочник "Устройство автомобиля" под ред. Ивановского Р.С. СПб.: Политехника, 2021
Методические рекомендации НИИАТ "Контроль параметров рулевого управления при ТО"
Профессиональные форумы автомехаников: обсуждения практических кейсов устранения люфтов
Учебное пособие "Автослесарь. Рулевое управление и подвеска" М.: Академия, 2022
