Не работает прикуриватель на ВАЗ-2110 - причины и способы ремонта

Статья обновлена: 18.08.2025

Прикуриватель в автомобиле ВАЗ-2110 давно перестал быть лишь элементом для поджигания сигарет. Сегодня это ключевая точка подключения для зарядки гаджетов, питания видеорегистраторов, навигаторов и прочих электронных помощников водителя. Его отказ создает ощутимые неудобства в повседневной эксплуатации машины.

Если прикуриватель на вашей "десятке" перестал функционировать, причина обычно кроется в ограниченном круге типовых поломок. Чаще всего виной становятся перегоревший предохранитель, окисленные или ослабленные контакты в гнезде либо разъеме, или же выход из строя самого нагревательного элемента.

Разобраться в сути проблемы и устранить неисправность самостоятельно чаще всего под силу даже начинающему автовладельцу. Далее рассмотрим основные причины отказа прикуривателя ВАЗ-2110 и пошаговые методы их диагностики и ремонта.

Осмотр состояния гнезда прикуривателя на предмет загрязнений

Отключите питание автомобиля, вынув ключ из замка зажигания и отсоединив минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковую накладку вокруг прикуривателя, аккуратно поддев её плоской отвёрткой с защитой поверхности.

Извлеките сам прикуриватель из гнезда, нажав на фиксатор. Внимательно исследуйте внутреннюю полость гнезда при ярком освещении – используйте фонарик для выявления посторонних предметов или отложений.

Распространённые виды загрязнений

Типичные проблемы, обнаруживаемые при визуальном осмотре:

Металлическая пыль – образуется от трения контактов штекера
Окислы – белёсый или зеленоватый налёт на контактах
Пластиковые фрагменты – остатки расплавленных колпачков устройств
Монеты или скрепки – посторонние предметы, вызывающие замыкание

Для очистки используйте деревянную зубочистку или пластиковый пинцет. При сильных загрязнениях:

Обработайте контакты электротехническим спиртом
Удалите окислы мелкой наждачной бумагой (зерно 600+)
Просушите гнездо сжатым воздухом

Проверьте состояние центрального контакта и боковых усиков – они должны плотно пружинить. Если обнаружены оплавления пластика или почерневшие участки – требуется замена гнезда.

Диагностика контакта центральной клеммы внутри гнезда

Центральная клемма в гнезде прикуривателя отвечает за передачу напряжения на нагревательный элемент. Основные причины неисправности включают окисление контактов, механическую деформацию пружинящей части или накопление грязи/нагара.

Перед началом работ обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте мультиметр, тонкую отвертку, наждачную бумагу и спирт для очистки.

Пошаговая проверка и восстановление контакта

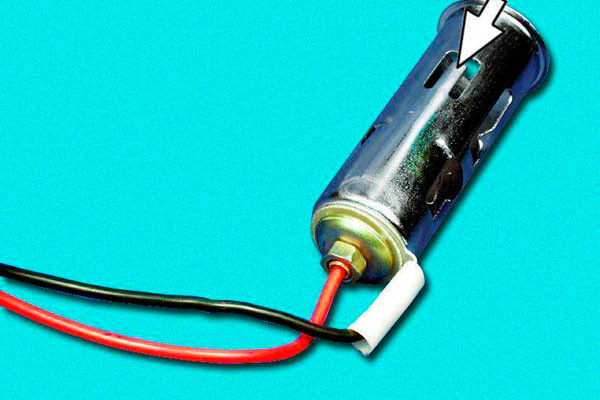

Извлеките прикуриватель из гнезда и визуально осмотрите центральный контакт с помощью фонарика. Ищите следы коррозии, вмятины или загрязнения.
Проверьте упругость клеммы: аккуратно нажмите отверткой – она должна свободно двигаться и возвращаться в исходное положение.
Очистите контакт:
- При окислении – обработайте наждачной бумагой зернистостью 600-800
- При загрязнении – протрите ватной палочкой, смоченной в изопропиловом спирте
Подогните клемму наружу плоскогубцами при ослаблении пружинящего эффекта (максимум на 1-2 мм). Избегайте резких движений.

Типовые проблемы центрального контакта и методы решения:

Неисправность	Признаки	Способ устранения
Окисление	Зеленый/белый налет на металле	Зачистка наждачной бумагой
Загрязнение	Липкие отложения, крошки	Очистка спиртом
Деформация	Клемма не выступает над основанием	Аккуратное подгибание
Обрыв провода	Клемма свободно болтается	Замена гнезда целиком

После восстановления контакта подключите аккумулятор и проверьте напряжение на центральной клемме мультиметром (должно быть 12В при включенном зажигании). Убедитесь в плотном прилегании боковых усиков гнезда к корпусу прикуривателя.

Проверка упругости боковых лепестков-контактов гнезда

Со временем боковые лепестки-контакты гнезда прикуривателя теряют упругость из-за постоянного нагрева и механического воздействия. Это приводит к слабому прижиму центрального контакта штекера и нарушению электрического соединения.

Для диагностики извлеките прикуриватель и визуально оцените состояние контактов через отверстие гнезда. Используйте фонарик для лучшего обзора. Обратите внимание на признаки деформации: загнутые внутрь лепестки, следы окисления или оплавления.

Порядок проверки упругости

Отключите массу аккумулятора для безопасности
Возьмите пластиковую или деревянную палочку (металлические предметы запрещены!)
Поочерёдно нажмите на каждый лепесток внутри гнезда
Оцените сопротивление: исправные контакты должны пружинить и возвращаться в исходное положение

При обнаружении слабого прижима аккуратно подогните лепестки наружу при помощи тонкой отвёртки. Контролируйте усилие, чтобы не отломить контакты. Если металл потерял упругость (не возвращается в исходное положение), требуется замена гнезда целиком.

Важно: После ремонта проверьте работоспособность, включив зажигание и подключив потребитель с индикатором питания. Убедитесь в отсутствии искрения и надёжной фиксации штекера.

Тестирование напряжения на центральном контакте гнезда прикуривателя

Проверка напряжения на центральном контакте – первый этап диагностики. Для работы потребуется мультиметр в режиме измерения постоянного напряжения (DCV) до 20 В. Убедитесь, что ключ зажигания переведен в положение ACC или ON, так как цепь прикуривателя обычно запитана через замок зажигания.

Перед измерениями снимите все устройства из гнезда. Избегайте одновременного касания щупами центрального контакта и металлического корпуса гнезда – это может вызвать короткое замыкание. Черный щуп мультиметра подключите к "массе" автомобиля (кузов или минус АКБ).

Порядок проведения измерений

Красный щуп мультиметра аккуратно прижмите к центральному металлическому штырьку в глубине гнезда.
Зафиксируйте показания прибора при включенном зажигании. Нормальное значение: 12–14 В.
Повторите замеры при выключенном зажигании для проверки самопроизвольной подачи напряжения.

Интерпретация результатов:

Напряжение 12–14 В: центральный контакт исправен, проблема в прикуривателе или боковых контактах.
Нулевое напряжение: обрыв цепи, перегорел предохранитель F1 (15А) или неисправно реле.
Скачки или значение ниже 10 В: окисление контактов, повреждение проводки или плохая "масса".

При отсутствии напряжения проверьте целостность предохранителя F1 в монтажном блоке салона. Если предохранитель исправен, диагностируйте реле К3 или цепь от аккумулятора до гнезда.

Измерение напряжения на разъеме подключения гнезда

Проверка наличия питания на контактах разъема – обязательный этап диагностики неработающего прикуривателя. Для этого потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с пределом 20 В.

Снимите гнездо прикуривателя из посадочного места, отключите его разъем от задней части корпуса. Включите зажигание автомобиля без запуска двигателя.

Порядок действий

Выполните следующие шаги для измерения:

Подсоедините черный щуп мультиметра к массе кузова (болт на кузове, металлическая часть торпедо).
Красным щупом поочередно коснитесь контактов на разъеме:

Первый контакт (обычно центральный): должен показывать +12 В при включенном зажигании.
Второй контакт (боковой, оплетка): должен показывать 0 В (масса).

Если на центральном контакте нет напряжения, проверьте предохранитель F3 (15 А) в монтажном блоке салона.
Если на боковом контакте отсутствует "масса", проверьте целостность его провода до точки заземления.

Интерпретация результатов:

Показания мультиметра	Возможная неисправность
Нет +12В на центральном контакте	Перегорел F3, обрыв провода до блока предохранителей, неисправность замка зажигания
Нет 0В (массы) на боковом контакте	Коррозия разъема, обрыв провода массы, плохой контакт с кузовом
Напряжение ниже 11.5 В	Окисление контактов, падение напряжения в цепи, слабый АКБ

При обнаружении отсутствующего питания или некорректного напряжения продолжите диагностику цепи от разъема до монтажного блока. Если на разъеме присутствуют стабильные +12В и надежная масса – неисправно само гнездо прикуривателя.

Проверка наличия "массы" на клеммах прикуривателя

Отсутствие надёжного контакта с кузовом автомобиля ("массой") – распространённая причина неработающего прикуривателя. Для проверки этого параметра потребуется мультиметр, включённый в режим измерения сопротивления (Ω) или прозвонки цепи.

Отсоедините разъём прикуривателя или снимите его с посадочного места для доступа к клеммам. Очистите контакты от видимой грязи и окислов перед началом измерений.

Порядок проверки

Подготовка мультиметра: Установите чёрный щуп в гнездо COM, красный – в гнездо VΩmA. Переключите прибор в режим прозвонки или измерения сопротивления (диапазон 200 Ом).
Проверка минусового контакта: Приложите один щуп к металлической части корпуса прикуривателя (или к минусовой клемме на его разъёме). Второй щуп плотно прижмите к неокрашенной металлической поверхности кузова (например, болт крепления панели).
Анализ результата:
- Исправно: Прибор издаст звуковой сигнал (в режиме прозвонки) или покажет сопротивление близкое к нулю (0.1-0.5 Ом).
- Неисправно: Отсутствие сигнала/звука или высокое сопротивление (OL/"1" или десятки/сотни Ом) указывает на обрыв "массы".

Устранение неисправности: Если "масса" отсутствует, зачистите контактную площадку на корпусе прикуривателя и место его крепления к панели. Проверьте целостность и надёжность крепления минусового провода (обычно чёрного или коричневого) на разъёме прикуривателя к кузову. При необходимости проложите новый провод от минусовой клеммы прикуривателя напрямую к кузову, зачистив точку контакта до металла и надёжно закрепив соединение.

Поиск обрыва провода "массы" между гнездом и кузовом

Проверьте целостность "массового" соединения прикуривателя с кузовом автомобиля. Обрыв этого провода – распространённая причина неработоспособности устройства, так как без надёжного контакта с "массой" электрическая цепь разомкнута.

Начните с визуального осмотра коричневого провода (стандартный цвет "массы" на ВАЗ-2110), идущего от металлического корпуса гнезда прикуривателя к точке крепления на кузове. Ищите явные повреждения изоляции, окисление, коррозию или нарушение контакта в местах соединений.

Порядок диагностики и ремонта

Отсоедините минусовую клемму аккумулятора для безопасности работ с электрооборудованием.
Снимите пластиковую облицовку тоннеля пола для доступа к проводам и тыльной стороне гнезда прикуривателя.
Проверьте крепление "массового" провода к кузову:
- Открутите болт/винт, фиксирующий контактную клемму.
- Зачистите место контакта на кузове и саму клемму провода от грязи и окислов металлической щёткой или наждачной бумагой.
- Надёжно закрепите клемму обратно.
Прозвоните цепь мультиметром:
- Переведите мультиметр в режим измерения сопротивления (Ω).
- Одним щупом коснитесь металлического корпуса гнезда прикуривателя.
- Вторым щупом коснитесь чистого металла кузова автомобиля (например, болта крепления).
- Показание близкое к 0 Ом – контакт хороший. Показание ∞ Ом или очень высокое – обрыв или плохой контакт.
Проверьте целостность самого провода:
- Отсоедините провод от гнезда и от кузова.
- Прозвоните мультиметром (режим Ω) между двумя концами провода. Отсутствие звукового сигнала или ∞ Ом подтверждает обрыв внутри провода.

При обнаружении обрыва замените повреждённый участок провода сечением не менее 1.5-2.5 мм². Надёжно обожмите новые клеммы и закрепите их, обеспечив плотный контакт металл-металл. После ремонта снова проверьте цепь мультиметром на отсутствие сопротивления.

Диагностика проводки от предохранителя к гнезду

После подтверждения исправности предохранителя F4 (15 А) проверьте целостность проводки между ним и гнездом прикуривателя. Используйте мультиметр в режиме прозвонки или измерения напряжения для поиска обрывов, плохих контактов и коротких замыканий.

Отключите минусовую клемму аккумулятора перед началом работ. Снимите декоративную накладку тоннеля для доступа к разъёмам проводки гнезда. Подготовьте схему электропроводки вашей модификации ВАЗ-2110.

Порядок проверки цепи

Контроль напряжения на выходе предохранителя:
- Подключите чёрный щуп мультиметра к кузову (масса)
- Красным щупом коснитесь выходного контакта предохранителя F4 при включённом зажигании
- Отсутствие 12 В указывает на проблему до предохранителя
Диагностика плюсового провода:
- Отсоедините разъём от гнезда прикуривателя
- Прозвоните провод между контактом предохранителя F4 и центральной клеммой разъёма гнезда
- Показание ∞ Ом подтверждает обрыв. Проверьте промежуточные разъёмы на окисление
Проверка массы:
- Один щуп мультиметра – на боковой контакт разъёма гнезда
- Второй щуп – на неокрашенную металлическую часть кузова
- Сопротивление выше 1 Ом требует зачистки контактов массы
Тест на короткое замыкание:
- Отсоедините разъём от гнезда и снимите предохранитель
- Прозвоните контакт предохранителя F4 на массу
- Звуковой сигнал мультиметра указывает на КЗ в проводе

Проверка контактов на тыльной стороне блока предохранителей

Основной причиной неисправности прикуривателя часто становятся проблемы с контактами на тыльной части монтажного блока. Окисление, подгорание или ослабление клемм нарушает подачу питания, несмотря на исправность предохранителя и визуальную целостность проводов.

Перед проверкой отключите минусовую клемму аккумулятора. Снимите крышку блока предохранителей, расположенного под панелью приборов возле рулевой колонки. Открутите крепежные гайки и аккуратно отсоедините разъемы, обеспечив доступ к тыльной стороне платы.

Алгоритм диагностики и восстановления контактов

Визуальный осмотр: Ищите потемневшие или оплавленные участки возле гнезда прикуривателя (обычно F18). Проверьте наличие зеленоватого окисла или трещин на пластине.
Тест соединений: Покачайте каждый провод, идущий к проблемному разъему. Отсоединенный или болтающийся провод требует ремонта.
Очистка контактов:
- Мелкой наждачной бумагой (№400-600) удалите окисление с клемм и точек пайки
- Обработайте контакты бескислотным очистителем электрооборудования
Пайка: При обнаружении отслоившихся дорожек или трещин пропаяйте соединения оловянно-свинцовым припоем с канифольным флюсом.

Дефект	Признаки	Метод устранения
Окисление	Зеленый налет, рыхлая поверхность	Механическая зачистка + обработка WD-40
Подгорание	Черные пятна, деформация пластика	Замена разъема или перепайка проводов
Ослабление клеммы	Провод свободно двигается в колодке	Обжим контакта круглогубцами

После восстановления контактов зафиксируйте разъемы до характерного щелчка. Убедитесь, что провода не натянуты и не пережимаются при установке блока на штатное место.

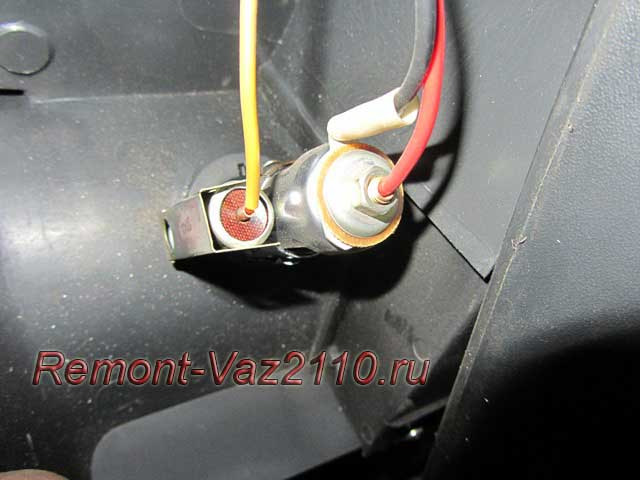

Осмотр колодки подключения прикуривателя под приборной панелью

Отключите колодку от гнезда прикуривателя, предварительно сняв минусовую клемму с аккумулятора. Визуально оцените состояние пластикового корпуса разъема на предмет трещин или оплавлений. Проверьте плотность посадки проводов в клеммах – они не должны свободно вытягиваться.

Осмотрите металлические контакты внутри колодки. Ищите следы окисления (белый или зеленый налет), глубокую коррозию или деформацию штырей. Убедитесь, что контакты не загнуты и не имеют следов подгорания (почернение, оплавление пластика вокруг).

Действия при обнаружении проблем

Окисление/коррозия: Очистите контакты мелкой наждачной бумагой (зернистость 600-800) или специальным очистителем электронных контактов.
Неплотная посадка проводов: Обожмите клеммы разъема пассатижами для обеспечения надежного соединения с проводом.
Оплавление корпуса/контактов: Замените колодку целиком. Используйте разборный автомобильный разъем подходящего типа или надежно соедините провода методом пайки с обязательной изоляцией термоусадкой.
Обрыв провода у основания клеммы: Зачистите провод, обожмите новую клемму или пропаяйте соединение.

Проверка напряжения на колодке

Подключите АКБ. Включите зажигание. Измерьте мультиметром в режиме DC 20V напряжение между:

Центральным контактом колодки и кузовом (должно быть ~12V).
Боковым контактом колодки и кузовом (должно быть ~0V, "масса").

Показание мультиметра	Возможная причина
Нет напряжения на центральном контакте (~0V)	Обрыв цепи питания (предохранитель F4 (15А), обрыв провода от монтажного блока)
Нет "массы" на боковом контакте (>0.5V относительно кузова)	Плохой контакт "массы" колодки с кузовом, обрыв провода "массы"
Напряжение ниже 11V	Проблемы в цепи питания (окисление, плохой контакт в монтажном блоке)

При неудовлетворительных результатах проверки напряжения или обнаружении неисправности в колодке, устраните проблему (зачистка, обжим, замена разъема, восстановление цепи питания/массы). После ремонта подключите колодку к прикуривателю и проверьте его работу.

Проверка состояния контактов в колодке подключения

Плохой контакт в разъеме – распространенная причина неисправности прикуривателя ВАЗ-2110. Окисление, загрязнение или нарушение фиксации проводов приводят к потере напряжения на штекере устройства.

Для диагностики снимите прикуриватель, отщелкнув фиксаторы панели вокруг гнезда. Отсоедините колодку от задней части прикуривателя, нажав на пластиковый фиксатор. Визуально оцените состояние контактов и проводов.

Порядок проверки

Осмотрите контакты: Ищите следы коррозии (белый/зеленый налет), загрязнения сажей или оплавления.
Проверьте фиксацию проводов: Аккуратно подергайте каждый проводник у основания клеммы – отсутствие люфта гарантирует надежное соединение.
Зачистите контакты: При обнаружении окислов обработайте клеммы мелкой наждачной бумагой или специальным очистителем электроцепей.
Прозвоните мультиметром:
- Переключите прибор в режим измерения напряжения (20V DC).
- Подключите черный щуп к кузову авто (масса), красный – к центральному контакту колодки.
- Включите зажигание: показания 11.8-12.6V подтвердят наличие питания.

Тип неисправности	Решение
Обрыв провода у клеммы	Зачистка изоляции, повторная обжимка или замена колодки
Сильное окисление контактов	Зачистка до металлического блеска, обработка токопроводящей смазкой
Оплавление пластика колодки	Замена разъема целиком во избежание КЗ

Важно: После очистки соберите цепь в обратном порядке, убедитесь в плотной посадке колодки. Проверьте работу прикуривателя с автомобильной зарядкой или другим исправным устройством.

Диагностика замка зажигания и напряжения при включенном зажигании

Проверьте наличие питания на контактах гнезда прикуривателя при включенном зажигании. Используйте мультиметр в режиме измерения постоянного напряжения (DCV 20V). Красный щуп подключите к центральному контакту гнезда, черный – к металлическому корпусу автомобиля (массе). При исправной цепи показания должны составлять 12-14В.

Если напряжение отсутствует или значительно ниже нормы, переходите к диагностике предохранителя F7 (15А) в монтажном блоке салона. При исправном предохранителе проблема может заключаться в цепи питания через замок зажигания.

Проверка цепи питания через замок зажигания

Питание на прикуриватель подается только в положениях ключа "ACC" (I) и "Зажигание" (II). Алгоритм проверки:

Снимите пластиковую накладку рулевой колонки
Найдите электрическую колодку замка зажигания
Определите контакты:
- Контакт 30/1 – постоянный +12В (красный провод)
- Контакт 15/1 – выход на прикуриватель при включении зажигания (синий провод)
Включите зажигание и проверьте напряжение между контактом 15/1 и массой

Показания мультиметра	Возможная неисправность
Нет напряжения на контакте 15/1	Неисправность замка зажигания или обрыв провода от контакта 30/1
Напряжение есть на 15/1, но отсутствует на прикуривателе	Обрыв в синем проводе или плохой контакт в разъемах

При отсутствии напряжения на контакте 15/1 замка зажигания проверьте наличие +12В на контакте 30/1. Если питание есть – замените контактную группу замка зажигания. При отсутствии напряжения на 30/1 проверьте целостность красного провода от аккумулятора.

Обязательно проверьте состояние контактов в колодках и отсутствие окислов. Частой проблемой является подгорание контактной группы замка зажигания, особенно при использовании дополнительных потребителей через прикуриватель.

Проверка контактной группы замка зажигания

Прикуриватель ВАЗ-2110 получает питание через цепь, управляемую замком зажигания. Неисправность контактной группы может привести к отсутствию напряжения на разъеме прикуривателя при включенном зажигании.

Для диагностики потребуется мультиметр и доступ к разъему контактной группы. Работы выполняются при отключенном минусовом проводе аккумулятора во избежание короткого замыкания.

Порядок проверки

Снимите пластиковый кожух рулевой колонки, открутив крепежные винты.
Отсоедините разъем контактной группы от замка зажигания.
Включите мультиметр в режим измерения напряжения (DC 20V).
Подключите черный щуп к кузову авто (масса), красный щуп к контакту №15 на разъеме контактной группы (обычно оранжевый провод).
Попросите помощника включить зажигание (положение I или II).

Напряжение на контакте 15 должно соответствовать напряжению АКБ (12-14В). Если напряжение отсутствует:

Проверьте предохранитель F3 (15А) в монтажном блоке
Убедитесь в наличии напряжения на контакте 30 разъема (постоянный «+»)

Контакты группы	Назначение	Норма
30 (красный)	Постоянный «+» от АКБ	12В всегда
15 (оранжевый)	Зажигание (питание прикуривателя)	12В при включенном зажигании

При отсутствии напряжения на контакте 15 при включенном зажигании и исправном предохранителе замените контактную группу. Монтаж новой группы выполняется в обратной последовательности, соблюдая ориентацию разъема.

Тестирование автомобильного аккумулятора на нормальное напряжение

Проверка напряжения аккумулятора выполняется мультиметром в режиме измерения постоянного тока (DCV) с диапазоном 0-20V. Для корректных замеров автомобиль должен находиться в состоянии покоя не менее 1 часа после выключения двигателя.

Подключите красный щуп мультиметра к положительной клемме АКБ (+), черный – к отрицательной (-). Снимите показания с дисплея прибора и сравните с эталонными значениями.

Ключевые параметры напряжения

Состояние АКБ	Напряжение (В)
Полный заряд	12.6 - 12.8
Заряд 75%	12.4
Заряд 50%	12.2
Критический разряд	≤ 11.9

Порядок диагностики:

Убедитесь в отсутствии поверхностного заряда (ждать 1 час после остановки ДВС)
Отключите все потребители энергии (фары, магнитолу)
Зафиксируйте щупы на клеммах без касания металлических частей
Считайте показания при стабильном значении на дисплее

Если напряжение ниже 12.4В, выполните зарядку АКБ. При повторном падении напряжения через 2-3 дня проверьте:

Утечки тока в бортовой сети
Работу генератора под нагрузкой
Плотность электролита (для обслуживаемых батарей)

Диагностика состояния клемм аккумулятора

Неисправность прикуривателя часто связана с плохим контактом на клеммах аккумулятора, так как он является конечным потребителем в цепи. Начинайте диагностику с визуального и тактильного осмотра клемм и проводов.

Обратите внимание на наличие окислов (белого или зеленого налета), следов коррозии, механических повреждений изоляции или самих клемм. Проверьте плотность прилегания клемм к выводам АКБ – они не должны проворачиваться рукой или иметь люфт.

Порядок проверки и устранения неполадок

Выполните следующие действия для точной диагностики:

Отсоедините клеммы: Сначала снимите «минусовую» клемму, затем «плюсовую» с помощью ключа на 10 мм.
Очистите контактные поверхности:
- Зачистите внутреннюю поверхность клемм и выводы АКБ металлической щеткой или мелкой наждачной бумагой.
- Удалите все следы окисления и грязи до чистого металла.
Проверьте целостность проводов:
- Осмотрите провода на предмет трещин, потертостей, оплавления изоляции.
- Покачайте провода у клемм – если есть обрыв внутри, провод потребует замены.
Проверьте затяжку:
- После очистки установите клеммы на место в последовательности: сначала «плюс», потом «минус».
- Надежно затяните гайки ключом – клеммы должны быть фиксированы без малейшего смещения.

Дополнительные меры: Нанесите на очищенные выводы и клеммы специальную консистентную смазку (например, Литол-24) или технический вазелин для предотвращения коррозии. Избегайте попадания смазки между контактирующими поверхностями!

Признак проблемы	Воздействие на прикуриватель
Окисление клемм	Снижение напряжения в бортовой сети, недостаток мощности
Слабый зажим клемм	Периодическое пропадание контакта, искрение
Обрыв провода	Полное отсутствие питания в цепи

Проверка целостности провода питания от аккумулятора до блока предохранителей

Отсоедините клемму «минус» от аккумулятора для безопасной работы. Определите маршрут толстого силового кабеля (обычно красного цвета), идущего от плюсовой клеммы АКБ до блока предохранителей в салоне. Убедитесь, что на пути нет видимых повреждений изоляции, перегибов или следов коррозии в местах контактов.

С помощью мультиметра в режиме прозвонки или измерения сопротивления (Ω) проверьте цепь. Один щуп прижмите к плюсовой клемме аккумулятора (после временного подключения «минуса» для теста), второй – к входному контакту предохранителя прикуривателя в монтажном блоке. Показания близкие к 0 Ом указывают на исправность провода. Высокое сопротивление или обрыв (∞) требуют углубленной диагностики.

Порядок действий при обнаружении обрыва

Пошагово «прозванивайте» участки кабеля: АКБ → клемма в подкапотном пространстве → место прохода через моторный щит → колодка монтажного блока.
Осмотрите переходные клеммы под капотом – частые очаги окисления. Очистите контакты металлической щёткой и WD-40.
При выявлении повреждённого участка замените провод целиком или сделайте ремонтную вставку с термоусадкой и пайкой.

Важно!

Проверяйте цепь под нагрузкой (лампой 12В 21W), подключенной вместо предохранителя – мультиметр может показать целостность при слабом контакте, не выдерживающем ток.
Обязательно осмотрите точку заземления кузова – коррозия на креплении массового провода имитирует обрыв питания.

Показание мультиметра	Статус цепи	Действия
0.1–0.5 Ом	Исправна	Искать неисправность в других узлах
>5 Ом или ∞	Обрыв/плохой контакт	Локализовать повреждение, зачистить/заменить провод

Осмотр состояния пластин в блоке предохранителей

После проверки предохранителя F4 (15А) следующим этапом становится визуальный осмотр контактных пластин гнезда. Эти пластины обеспечивают соединение между предохранителем и цепью прикуривателя, их повреждение часто приводит к потере контакта даже при исправной вставке.

Аккуратно извлеките предохранитель из гнезда F4. Используйте фонарик для тщательного осмотра внутренних металлических пластин (лепестков) с обеих сторон посадочного места. Ищите три основных типа повреждений.

Распространенные дефекты контактных пластин

Окисление или загрязнение: Налет белого, зеленоватого цвета или следы грязи на поверхности контактов.
Деформация (разжатие): Пластины потеряли упругость, не плотно обжимают ножки предохранителя.
Подгар или оплавление: Почернение, обугливание, следы перегрева или локальное расплавление металла.

Для устранения обнаруженных проблем выполните следующие действия:

Очистка от окисления: Используйте мелкую наждачную бумагу (зернистость 600-1000), ватную палочку с изопропиловым спиртом или специальный очиститель контактов. Тщательно обработайте поверхности пластин до появления металлического блеска.
Восстановление упругости: При ослаблении пластин аккуратно подогните их внутрь при помощи тонкой отвертки или пинцета. Цель – обеспечить плотный зажим ножек предохранителя после его установки.
Замена колодки/блока: При сильном подгаре, оплавлении или физическом разрушении пластин восстановление невозможно. Требуется замена разъема предохранителя или всего блока предохранителей в сборе.

После ремонта вставьте предохранитель обратно, убедившись в плотной фиксации ножек пластинами. Проверьте работу прикуривателя. Если проблема сохраняется, переходите к диагностике проводки и самого гнезда прикуривателя.

Проверка прикуривателя на короткое замыкание с помощью мультиметра

Отсоедините разъем питания прикуривателя. Снимите декоративную панель вокруг гнезда, открутив крепежные винты или аккуратно поддев пластиковую окантовку. Найдите два провода, подключенные к тыльной стороне устройства – обычно это центральный контакт (плюс) и боковая клемма (масса).

Включите мультиметр в режим прозвонки (значок диода или зуммера) или измерения сопротивления (Ω). Если используете режим сопротивления, установите минимальный диапазон (обычно 200 Ом). Подготовьте щупы: черный вставьте в гнездо COM, красный – в гнездо VΩmA.

Последовательность проверки

Проверка цепи на массу:

Черный щуп подключите к кузову авто (чистый металл без краски)
Красный щуп приложите к центральному контакту разъема прикуривателя
При исправной цепи мультиметр покажет:
- В режиме прозвонки – звуковой сигнал
- В режиме сопротивления – значение близкое к 0 Ом (0.1-0.5 Ом)

Поиск короткого замыкания:

Действие	Нормальные показания	Признак КЗ
Красный щуп – на плюсовой контакт разъема, черный – на массу авто	Бесконечность (OL) или >500 кОм	Значение ниже 50 Ом или звуковой сигнал
Проверка между контактами разъема: красный щуп – плюс, черный – минус	Высокое сопротивление (>20 кОм)	Сопротивление близко к нулю

Интерпретация результатов: Если в обоих тестах мультиметр сигнализирует о коротком замыкании, проблема в проводке или самом прикуривателе. Проверьте изоляцию проводов на участке от разъема до блока предохранителей. Важно: перед повторной проверкой убедитесь, что предохранитель F7 (15А) извлечен из блока!

Диагностика нагревательной спирали самого прикуривателя

Проверка спирали начинается с визуального осмотра элемента. Извлеките прикуриватель из гнезда, осмотрите нить накаливания на предмет обрыва, деформации или сильной коррозии. Повреждённая спираль часто имеет видимые нарушения целостности – тёмные прогоревшие участки или разрыв вольфрамовой нити.

Для точной диагностики используйте мультиметр в режиме измерения сопротивления (Омы). Отсоедините прикуриватель от проводки, если он имеет разъём, либо подготовьте щупы тестера. Замерьте сопротивление между центральным контактом (дном) и металлическим корпусом (боковыми стенками) устройства.

Интерпретация показаний мультиметра

Нулевое сопротивление (0 Ом): Короткое замыкание внутри прикуривателя. Спираль неработоспособна, требуется замена.
Бесконечное сопротивление (OL или 1): Обрыв спирали. Накаливающая нить перегорела, элемент не подлежит ремонту.
Сопротивление в диапазоне 0.5 - 4 Ом: Нормальное значение. Спираль цела, причина неисправности в другом месте (предохранитель, проводка, гнездо).

Важно: При замере убедитесь, что щупы плотно контактируют с металлическими частями. Неисправный прикуриватель подлежит замене на новый с аналогичными параметрами (типоразмер, напряжение 12В).

Тестирование мощности подключаемых устройств (низкоамперная защита)

Низкоамперная защита в прикуривателе ВАЗ-2110 срабатывает при подключении устройств, потребляющих ток выше 10 А (мощность свыше 120 Вт). Это предотвращает перегрев проводки и расплавление гнезда, но приводит к отключению питания. Если прикуриватель не работает при подключении одного устройства, но функционирует с другими – причина в превышении допустимой нагрузки.

Для проверки исключите перегрузку: отключите все приборы из гнезда, затем поочередно подключайте устройства с известной мощностью. Используйте маломощные гаджеты (до 50 Вт), например, USB-адаптер или светодиодный светильник. Если они работают, значит проблема в высокоамперном устройстве, а не в цепи прикуривателя.

Критерии проверки устройств

Рассчитайте допустимую мощность: P (Вт) = 12 В × 10 А = 120 Вт. Сравните с характеристиками подключаемых приборов:

Устройство	Примерная мощность	Безопасность
Зарядка телефона	5-15 Вт	Безопасно
FM-трансмиттер	5-10 Вт	Безопасно
Портативный вентилятор	20-40 Вт	Безопасно
Автомобильный пылесос	100-180 Вт	Опасно!
Компрессор	120-300 Вт	Опасно!

Порядок тестирования:

Отключите двигатель и зажигание.
Извлеките все устройства из гнезда прикуривателя.
Подключите прибор мощностью до 50 Вт (например, USB-адаптер с индикатором).
Включите зажигание без запуска двигателя.
Если устройство работает – цепь исправна, а проблема в перегрузке. Если нет – проверьте предохранитель F7 (15 А) и контакты гнезда.

Важно: устройства с нагревательными элементами (кофеварки, кипятильники) или электромоторами (компрессоры) чаще всего вызывают срабатывание защиты. Для их питания используйте переходник напрямую к аккумулятору с отдельным предохранителем.

Проверка исправности переходников для гаджетов

Перед диагностикой самого прикуривателя исключите неисправность адаптера или подключаемого устройства. Часто проблема кроется в нерабочем переходнике либо поврежденном кабеле питания.

Подключите гаджет через проверяемый адаптер к другому исправному источнику 12V (например, в автомобиле соседа или через лабораторный блок питания). Убедитесь в стабильности работы устройства и наличии зарядки. Если девайс функционирует нормально – адаптер исправен, и причина в автомобильной цепи.

Алгоритм проверки адаптера

Визуальный осмотр: Ищите оплавления корпуса, потемнение контактов, переломы кабеля возле штекера или гнезда.
Тест напряжением:
- Включите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
- Вставьте штекер адаптера в гнездо прикуривателя авто при включенном зажигании.
- Прикоснитесь щупами тестера к центральному контакту (+) и боковой металлической части (-) штекера адаптера.

Показания мультиметра	Статус
12-14V	Адаптер получает питание, неисправен сам гаджет или кабель
0V или скачки напряжения	Проблема в цепи авто или неисправен адаптер (требуется перепроверка на другом источнике)

Важно: Некоторые адаптеры активируются только при подключенной нагрузке. Если мультиметр показывает 0V без гаджета – повторите замеры с включенным устройством.

Поиск окислов и коррозии на контактах гнезда

Демонтируйте гнездо прикуривателя, предварительно отключив минусовую клемму аккумулятора. Для доступа к контактам отсоедините разъем питания и извлеките устройство из посадочного места, открутив фиксирующую пластиковую гайку с тыльной стороны панели.

Визуально осмотрите металлические элементы гнезда при ярком освещении. Основное внимание уделите центральному плюсовому контакту (подпружиненный штырь) и боковым минусовым лепесткам, контактирующим с корпусом прикуривателя при установке.

Признаки проблем:

Окислы: белесый, голубоватый или зеленый налет на поверхности металла
Коррозия: рыжие пятна ржавчины, шероховатости или точечные углубления
Нагар: черные сажевые отложения от искрения
Потеря упругости боковых лепестков

Для очистки контактов выполните:

Зачистите центральный штырь мелкозернистой наждачной бумагой (№600-800)
Обработайте внутренние стенки гнезда и лепестки ластиком или жесткой волосяной щеткой
Удалите остатки абразива сжатым воздухом или кисточкой
Нанесите на контакты токопроводящую смазку или WD-40 для защиты

После обработки проверьте плотность прилегания лепестков к корпусу – они должны обеспечивать надежный контакт без люфта. При сильной деформации аккуратно подогните их плоскогубцами.

Чистка гнезда прикуривателя сжатым воздухом

Загрязнение контактов внутри гнезда пылью, грязью или окалиной от прикуривателя – частая причина отсутствия питания. Сжатый воздух эффективно удаляет посторонние частицы без механического воздействия на токопроводящие элементы.

Перед чисткой обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте баллон со сжатым воздухом (продается в компьютерных магазинах) и пластиковую или деревянную зубочистку.

Порядок выполнения чистки

Извлеките прикуриватель из гнезда, потянув его прямо вверх
Направьте трубку баллона вглубь гнезда под углом 45 градусов
Короткими нажатиями (2-3 секунды) подавайте воздух, вращая баллон по кругу
Повторите процедуру 3-4 раза с разных ракурсов
Аккуратно пройдитесь зубочисткой по боковым контактам для удаления налипшей грязи
Окончательно продуйте гнездо воздухом после механической очистки

После чистки подключите аккумулятор и проверьте работу прикуривателя. Если проблема сохраняется – причина в обрыве проводки, перегоревшем предохранителе F7 (15А) или неисправности самого нагревательного элемента.

Очистка контактных пластин ластиком или тонкой наждачкой

Окисление контактных пластин внутри гнезда прикуривателя – частая причина отсутствия питания. Пластины теряют проводимость из-за налета пыли, грязи или коррозии, возникшей от влаги или перепадов температур.

Для восстановления контакта необходимо аккуратно очистить внутренние поверхности гнезда. Используйте обычный канцелярский ластик или мелкозернистую наждачную бумагу (№600-800). Действуйте осторожно, чтобы не деформировать упругие элементы.

Порядок работ:

Отсоедините минусовую клемму аккумулятора.
Извлеките прикуриватель из гнезда.
Визуально осмотрите контактные пластины внутри гнезда при помощи фонарика.
Выполните очистку:
- Ластиком: Вращайте ластик внутри гнезда, прижимая его к боковым контактам и центральной клемме.
- Наждачной бумагой: Оберните мелкозернистую бумагу вокруг тонкой отвертки или спички. Обработайте все контактные поверхности легкими круговыми движениями.
Удалите образовавшуюся пыль и стружку сжатым воздухом, грушей или сухой кисточкой.
Подключите АКБ и проверьте работу прикуривателя.

Важные нюансы:

Не применяйте крупную наждачку – она повредит защитное покрытие контактов.
Избегайте чрезмерного усилия – погнутые пластины не обеспечат надежного контакта.
После очистки протрите контакты спиртом для обезжиривания.
Если контакты сильно повреждены коррозией, потребуется замена гнезда.

Материал	Преимущества	Недостатки
Ластик	Бережная очистка, не царапает металл	Менее эффективен при сильных окислах
Наждачная бумага	Быстро удаляет стойкие загрязнения	Риск повреждения контактов при неаккуратности

Протяжка соединений провода массы на кузовном болту

Плохой контакт массы на кузове напрямую влияет на работу прикуривателя, так как создает высокое сопротивление в цепи. Окисление или ослабление крепления провода к кузовному болту нарушает путь возврата тока к аккумулятору.

Найти массовый провод можно под приборной панелью: он крепится к кузову в районе центральной консоли или педального узла. Часто точка подключения располагается на сварной шпильке или болте М6, соединенном с основным металлом кузова.

Алгоритм восстановления контакта

Отсоедините минусовую клемму аккумулятора
Снимите пластиковую накладку тоннеля пола для доступа к соединению
Осмотрите место крепления: уберите грязь металлической щеткой
Обработайте контактные поверхности:
- Клемму провода – наждачной бумагой
- Площадку кузова – преобразователем ржавчины
Нанесите на контакты токопроводящую смазку
Затяните болт крепления с усилием 8-10 Н∙м

Проверка результата: после сборки включите зажигание и протестируйте прикуриватель. Если проблема сохранилась, измерьте мультиметром сопротивление между клеммой провода массы и минусом АКБ – показания должны быть близки к нулю.

Важно: при наличии коррозии на кузовной площадке зачистите металл до блеска, а при разрушении резьбового соединения установите новый болт в соседнее отверстие с предварительной антикоррозийной обработкой.

Замена деформированных контактных пластин в гнезде

Деформация контактных пластин внутри гнезда прикуривателя – распространённая причина отсутствия питания. Пластины теряют упругость из-за перегрева при частом использовании мощных потребителей или механических повреждений при неаккуратной установке/извлечении штекера. Это приводит к ослаблению контакта с нагревательным элементом патрона.

Для диагностики снимите патрон прикуривателя и визуально проверьте состояние боковых пружинящих пластин в гнезде. Деформированные элементы не обеспечивают плотного прилегания к корпусу патрона, видны искривления, вмятины или следы оплавления. При попытке вставить патрон он свободно болтается или выпадает.

Процесс замены пластин

Отсоедините клемму «–» от АКБ для исключения короткого замыкания.
Извлеките гнездо прикуривателя из консоли: подденьте фиксаторы тонкой отвёрткой через технологическое отверстие в нижней части рамки.
Разберите гнездо, аккуратно отщёлкнув заднюю крышку с контактами. Осмотрите пластины на предмет трещин или потери упругости.

Пластины ремонту не подлежат – требуется замена. Используйте только оригинальные детали (арт. 2110-3727010) или аналоги с аналогичной толщиной металла.

Этап	Действие
Установка новых пластин	Вставьте элементы в посадочные пазы корпуса до характерного щелчка, соблюдая ориентацию
Проверка фиксации	Убедитесь, что пластины надёжно закреплены и выступают внутрь гнезда на 1-2 мм

Соберите узел в обратном порядке. После подключения АКБ протестируйте работу прикуривателя с контрольной лампой. Если контакт восстановлен, патрон должен фиксироваться плотно и нагреваться за 10-15 секунд.

Важно: При монтаже избегайте перегиба проводов питания. Убедитесь в отсутствии окислов на клеммах проводов, идущих к гнезду – зачистите их при необходимости.

Устранение перегибов и повреждения проводов

Для диагностики проблем с проводкой снимите центральную консоль, чтобы получить доступ к жгуту прикуривателя. Визуально проверьте состояние изоляции на всём протяжении проводов от блока предохранителей до гнезда. Особое внимание уделите участкам возле подвижных элементов (рычаг КПП, крепления консоли), где чаще возникают перетирания.

Используйте мультиметр в режиме прозвонки для проверки целостности цепи. Один щуп зафиксируйте на контакте гнезда прикуривателя, второй – на соответствующем выводе предохранителя F18 (15А). Отсутствие звукового сигнала укажет на обрыв. Аналогично проверьте "массу", подключившись между корпусом прикуривателя и кузовом автомобиля.

Последовательность ремонта

Локальный обрыв: При обнаружении перелома медной жилы зачистите повреждённый участок на 15 мм с каждой стороны.
Сращивание: Соедините провода методом пайки, используя припой с канифолью. Изолируйте термоусадкой в два слоя.
Перетёртая изоляция: Наложите изоляционную ленту ПВХ или силиконовую самовулканизирующуюся ленту, захватывая по 20 мм неповреждённого участка.
Короткое замыкание: Замените перебитый участок целым проводом аналогичного сечения (1.5–2.5 мм²).

Тип повреждения	Инструмент	Материалы
Надрыв жилы	Кусачки, паяльник 60Вт	Припой, термоусадка Ø4мм
Повреждение изоляции	Нож, строительный фен	Изолента, кембрик
Коррозия контактов	Наждачная бумага P240	Контактная смазка

Важно! После ремонта уложите жгут с запасом 3–4 см от узлов крепления консоли, исключив натяжение. Фиксируйте пластиковыми хомутами вдали от острых кромок каркаса. Проверьте работу прикуривателя под нагрузкой (подключив автомобильный компрессор или зарядное устройство), контролируя нагрев проводов в течение 5 минут.

Замена перегоревшего предохранителя F4 на исправный (7.5А)

Блок предохранителей в ВАЗ-2110 расположен под панелью приборов со стороны водителя. Предохранитель F4 (7.5А) отвечает исключительно за цепь питания прикуривателя и находится в левой колодке блока, обычно в третьем ряду сверху.

Перед началом работ заглушите двигатель, выньте ключ из замка зажигания и откройте крышку блока предохранителей. Для идентификации F4 используйте схему на обратной стороне крышки или табличку с расшифровкой номеров предохранителей.

Порядок замены

Снимите минусовую клемму с аккумулятора для исключения короткого замыкания
Захватите перегоревший предохранитель пластиковым пинцетом из набора блока
Извлеките F4 строго вертикально без перекоса и бокового усилия
Визуально проверьте целостность нити накала (разрыв подтверждает перегорание)
Установите новый предохранитель 7.5А соответствующего типоразмера (стандарт mini-blade)
Надёжно зафиксируйте контакты в посадочных гнёздах до щелчка

После установки восстановите подключение аккумулятора и проверьте работу прикуривателя. Важно: если новый предохранитель мгновенно перегорает – прекратите попытки замены и ищите короткое замыкание в проводке. Использование "жучков" или предохранителей нештатного номинала категорически запрещено из-за риска возгорания.

Обжим разъемов колодки подключения прикуривателя

Плохой контакт в колодке питания – частая причина неработоспособности прикуривателя. Со временем клеммы разъёма ослабевают, окисляются или подгорают, что приводит к потере напряжения или перегреву места соединения.

Для восстановления надёжного контакта необходимо провести ревизию и обжим контактных лепестков колодки. Работу выполняют при отключенном минусовом проводе от аккумулятора, используя тонкую отвёртку или специальный инструмент для клемм.

Порядок работ:

Отсоедините колодку от прикуривателя, аккуратно поддев фиксатор отвёрткой.
Визуально оцените состояние контактов:
- Наличие зелёного или белого налёта (окислы).
- Почернение или оплавление пластика.
- Свободное проворачивание клеммы в посадочном гнезде.
Очистите контакты мелкой наждачкой или специальной жидкостью.
Аккуратно подогните усики-фиксаторы каждого контакта внутрь с помощью тонкой отвёртки.
Проверьте плотность посадки: клемма должна надёжно удерживаться в колодке и не выпадать при лёгком потягивании за провод.
Нанесите токопроводящую смазку на контактные площадки.
Подключите колодку обратно к прикуривателю до щелчка фиксатора.

Важно: Убедитесь, что провода в колодке не имеют повреждений изоляции и надёжно обжаты в клеммах. При сильном оплавлении пластика или разрушении контактов колодку подлежит замене.

Диагностика дополнительных нестандартных подключений к линии

Неисправности прикуривателя часто возникают из-за самодельных подключений других устройств к его цепи питания. Такие вмешательства нарушают штатную проводку и создают риски перегрузок.

Проверьте визуально и тактильно участок провода от прикуривателя до блока предохранителей. Ищите следы врезок, скруток, изоленты или пластиковых хомутов, фиксирующих посторонние провода. Особое внимание уделите зоне возле педального узла и под бардачком.

Алгоритм выявления нештатных подключений

Отключите аккумулятор для предотвращения КЗ
Снимите облицовку тоннеля возле прикуривателя
Прозвоните мультиметром цепь на предмет:
- Параллельных отводов от штатных проводов
- Сопротивления изоляции ниже 20 кОм
- Наличия напряжения при снятом предохранителе F4 (15А)

Осмотрите колодку прикуривателя:

Цвет провода	Назначение	Признак вмешательства
Красный (толстый)	Питание +12В	Дополнительные припайки, термоусадка
Чёрный (тонкий)	Подсветка	Сращивание с другими проводами
Чёрный (толстый)	Масса	Нештатные клеммы «на разрыв»

Важно: При обнаружении посторонних проводов отсоедините их от штатной цепи. Проверьте целостность изоляции в местах врезок – оплавления или порезы требуют замены участка проводки. Убедитесь, что сечение восстановленных участков соответствует штатному (не менее 1.5 мм² для силового провода).

Устранение повреждений на проводах после неаккуратных подключений

Повреждения изоляции или токоведущих жил проводов прикуривателя часто возникают из-за грубых манипуляций с колодкой или использования неподходящих инструментов во время подключения дополнительного оборудования. Такие дефекты приводят к короткому замыканию, обрыву цепи или окислению контактов.

Перед ремонтом обязательно снимите клемму с минусового вывода аккумулятора для предотвращения КЗ. Внимательно осмотрите проводку от блока предохранителей до колодки прикуривателя, уделяя особое внимание зонам перегибов и точкам подключения к клеммам.

Порядок восстановления проводки

При обнаружении повреждений действуйте по алгоритму:

Зачистите концы оборванных проводов на 10-15 мм, удалив ножом остатки изоляции и окислы.
Соедините жилы методом пайки с последующей термоусадкой или используйте изолированные клеммные колодки типа WAGO.
При локальном повреждении изоляции:
- Обработайте участок обезжиривателем
- Нанесите слой электроизоляционного лака
- Зафиксируйте термоусадочной трубкой подходящего диаметра
При обугливании проводов на длинном участке замените весь отрезок кабеля сечением не менее 1.5 мм².

Контрольные точки после ремонта:

Параметр	Норма	Инструмент проверки
Сопротивление изоляции	>1 МОм	Мегаомметр
Напряжение на колодке	12-14.5В	Мультиметр
Механическая прочность	Отсутствие люфта	Визуальный тест

Важно: После восстановления цепи установите новый предохранитель F4 (15А) в монтажный блок, подключите АКБ и проверьте работу прикуривателя под нагрузкой. Убедитесь в отсутствии нагрева проводов в течение 5-7 минут эксплуатации.

Проверка напряжения при работе других потребителей цепи зажигания

Подключите вольтметр к контактам гнезда прикуривателя, соблюдая полярность. Зафиксируйте значение напряжения на холостом ходу двигателя без включенных электроприборов. Это будет базовый показатель исправности цепи питания.

Последовательно активируйте потребители, подключенные к замку зажигания: фары дальнего света, обогрев заднего стекла, вентилятор печки. Наблюдайте за изменением показаний вольтметра при каждом новом включении. Падение напряжения ниже 11В свидетельствует о проблемах в цепи.

Диагностика возможных неполадок

Типичные причины просадки напряжения:

Окисление контактов в колодках проводов или разъёме прикуривателя
Коррозия массового провода кузова (точка крепления возле аккумулятора)
Износ щёток генератора или неисправность реле-регулятора
Расплавление изоляции проводов возле монтажного блока предохранителей

Потребитель	Допустимое падение напряжения
Фары + вентилятор	до 1.2 В
Обогрев стекла + аудиосистема	до 1.5 В
ВСЕ приборы одновременно	до 2.0 В

Важно: При превышении указанных значений проверьте последовательно:

Надёжность крепления клемм АКБ и массовых проводов
Состояние предохранителя F7 (15А) в монтажном блоке
Целостность провода от реле зажигания до прикуривателя

Диагностика реле включения прикуривателя (для поздних модификаций)

Реле прикуривателя на поздних ВАЗ-2110 расположено в монтажном блоке под рулевой колонкой. Наиболее часто используемые позиции – реле R2 (силовое) и R3 (управляющее), но точное расположение уточняйте по схеме конкретного года выпуска.

Для диагностики потребуется мультиметр и контрольная лампа 12В. Проверку выполняйте при включенном зажигании, соблюдая меры безопасности при работе с электрооборудованием.

Порядок диагностики

Этап 1: Проверка питания реле

Снимите пластиковую крышку монтажного блока.
Извлеките проверяемое реле (обычно силовое R2).
Подключите мультиметр в режиме вольтметра между контактом 30 гнезда реле (постоянный +12В) и массой кузова.
Напряжение должно быть ~12В. Отсутствие указывает на обрыв провода от АКБ или предохранителя F2 (20А).

Этап 2: Проверка управляющего сигнала

Вставьте реле обратно в посадочное место.
Подключите щуп контрольной лампы к контакту 85 гнезда реле, второй щуп – на массу.
При нажатии кнопки прикуривателя лампа должна загораться. Отсутствие сигнала означает неисправность:
- Кнопки прикуривателя
- Проводки от кнопки к реле
- Блока управления

Этап 3: Проверка срабатывания реле

Действие	Точка замера	Норма
Включить зажигание, нажать кнопку прикуривателя	Контакты 87 и 30 реле (мультиметром в режиме вольтметра)	~12В (разница ≤0.5В)
Подать +12В на контакт 85 реле, массу на контакт 86	Щелчок пальцем	Четкий щелчок внутри корпуса

Примечание: Если реле щелкает, но напряжение на контакте 87 отсутствует – замените реле. При отсутствии щелчка реле неисправно.

Замена реле прикуривателя при обнаружении неисправности

При подтверждении неисправности реле прикуривателя (отсутствие напряжения на контактах гнезда, исправный предохранитель F4) требуется его замена. Реле К3 расположено в монтажном блоке под панелью приборов со стороны водителя.

Перед заменой обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте новое реле с маркировкой 90.3747 или его аналог (номинал 20-30А), соответствующее посадочному месту в блоке предохранителей.

Порядок замены реле

Снимите защитную крышку монтажного блока, отщелкнув фиксаторы.
Найдите реле К3 (третье по счету в верхнем ряду, обычно обозначено цифрой 3).
Извлеките неисправное реле, потянув его вертикально вверх без усилий.
Установите новое реле в посадочное гнездо, совместив контакты с разъемом.
Защелкните крышку блока предохранителей.
Подключите аккумулятор и проверьте работу прикуривателя.

При установке убедитесь в плотном контакте реле с разъемом – плохая фиксация может вызвать нагрев и повторный отказ. Если проблема сохраняется, проверьте целостность проводки между реле и гнездом прикуривателя.

Полная замена гнезда прикуривателя в случае механических повреждений корпуса

Механические повреждения корпуса гнезда (трещины, сколы, деформация) делают невозможным его дальнейшую эксплуатацию. В таких ситуациях требуется демонтаж неисправного узла и установка нового.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте стандартное гнездо прикуривателя ВАЗ-2110, крестовую отвертку, пассатижи и нож для зачистки проводов.

Порядок выполнения замены

Извлечение старого гнезда:
- Снимите пластиковую накладку тоннеля пола (при наличии)
- Открутите фиксирующую гайку с тыльной стороны гнезда пассатижами
- Аккуратно вытолкните корпус наружу через лицевую панель
Отсоединение проводки:
- Запомните расположение проводов (обычно два контакта)
- Ослабьте клеммы на задней части гнезда крестовой отверткой
- Полностью извлеките провода из клемм
Подготовка нового гнезда:
- Зачистите концы проводов на 5-7 мм
- Проверьте целостность изоляции нового гнезда
- Снимите декоративное кольцо с лицевой части
Установка и подключение:
- Подсоедините провода к клеммам нового гнезда (центральный контакт - плюс)
- Затяните клеммные винты до упора
- Вставьте корпус в посадочное отверстие снаружи салона
- Зафиксируйте гайкой с тыльной стороны
Финишные операции:
- Установите декоративное кольцо на лицевую часть
- Смонтируйте пластиковую накладку тоннеля
- Подключите аккумулятор и проверьте работу

При подключении проводов обязательно соблюдайте полярность. Использование термоусадки на местах соединений повысит надежность контакта. Если корпус нового гнезда не фиксируется плотно, установите уплотнительное кольцо из резины.

Монтаж нового гнезда прикуривателя (разборка тоннеля)

Для замены гнезда прикуривателя на ВАЗ-2110 требуется демонтаж центрального тоннеля. Компонент расположен в передней части пластикового кожуха, закрепленного винтами и защелками. Доступ к крепежным элементам и проводке возможен только после полного снятия конструкции.

Перед началом работ отключите минусовую клемму аккумулятора. Подготовьте инструменты: крестовую отвертку, торцевые ключи на 8/10 мм, пластиковую монтажную лопатку. Снимите напольные ковры для предотвращения загрязнения обивки.

Последовательность демонтажа тоннеля

Снимите накладку рычага КПП: потяните вверх за края, отсоединив защелки
Открутите 2 болта под декоративной крышкой основания рукоятки ручного тормоза
Демонтируйте подлокотник (при наличии):
- Открутите 4 винта внутри боксов для мелочей
- Потяните блок вверх, освобождая направляющие
Выкрутите саморезы крепления тоннеля:
- 2 шт. в зоне пепельницы (под резиновой вставкой)
- 4 шт. по периметру задней секции возле тормоза
Подденьте монтажной лопаткой боковые накладки тоннеля:
- Стартуйте от задней части к передней
- Поочередно отщелкивайте фиксаторы по контуру
Приподнимите тоннель вверх на 15 см, отсоедините разъемы:
- Проводку подсветки прикуривателя
- Антенный канал (в задней части)
Полностью извлеките пластиковый кожух из салона

Проверка затяжки гаек крепления корпуса

Ослабление гаек крепления корпуса прикуривателя – распространенная причина отсутствия контакта с "массой" автомобиля. Вибрации во время движения постепенно раскручивают резьбовые соединения, что приводит к потере надежного электрического контакта между металлическим корпусом устройства и кузовом ВАЗ-2110.

Без надежного контакта с "массой" электрическая цепь прикуривателя становится разомкнутой, и ток не поступает на нагревательный элемент, даже если предохранитель исправен и есть напряжение на центральном плюсовом контакте. Визуально корпус может казаться закрепленным, но контактная поверхность не выполняет свою функцию.

Порядок проверки и подтяжки гаек

Для доступа к гайкам необходимо демонтировать прикуриватель из посадочного гнезда:

Отсоедините минусовую клемму аккумулятора для безопасности.
Аккуратно подденьте и снимите декоративную пластиковую окантовку гнезда прикуривателя.
Потяните корпус прикуривателя на себя, извлекая его из гнезда вместе с проводами.
На тыльной стороне металлического корпуса найдите две гайки, фиксирующие корпус и удерживающие контактные лепестки "массы".

Проверьте состояние элементов:

Гайки: Используя ключ на 8 мм, проверьте затяжку. Гайки должны быть закручены плотно, без люфта.
Контактные лепестки: Убедитесь, что стальные лепестки "массы" плотно прилегают к металлическому корпусу прикуривателя и не имеют следов сильной коррозии или загрязнения.
Резьбовые шпильки: Осмотрите их целостность – они не должны быть сорваны или погнуты.

Действия по восстановлению контакта:

Если гайки ослаблены – затяните их ключом до упора с умеренным усилием, избегая срыва резьбы.
При наличии окислов или грязи на лепестках или корпусе – зачистите контактные поверхности мелкой наждачной бумагой.
После затяжки попробуйте подвигать лепестки рукой – они должны оставаться неподвижными.

После подтяжки установите прикуриватель в обратном порядке и проверьте его работоспособность. Надежный контакт "массы" часто устраняет проблему.

Изоляция проводки термоусадкой после ремонта

Термоусадочная трубка обеспечивает герметичную и долговечную изоляцию восстановленных соединений. Её ключевое преимущество перед изолентой – равномерное обжатие проводки без риска разматывания, что предотвращает окисление контактов и короткие замыкания. Для работы потребуется термофен или компактная газовая горелка.

Перед началом усадки убедитесь в целостности ремонтируемого участка: зачистите провода от окислов, надежно соедините скруткой/пайкой/клеммой и обезжирьте поверхность. Подберите трубку с коэффициентом усадки 2:1 или 3:1, чтобы её начальный диаметр свободно надевался на провод, а после нагрева обеспечивал плотное прилегание.

Порядок изоляции соединения

Отрежьте трубку с запасом 15-20 мм с каждой стороны от ремонтируемого участка
Наденьте термоусадку на провод до соединения контактов (если доступ позволяет)
Равномерно прогревайте трубку феном, двигаясь от центра к краям для вытеснения воздуха
Контролируйте усадку: поверхность должна стать гладкой без пузырей и вздутий
Осмотрите изоляцию – отсутствие зазоров и плотное прилегание к проводам обязательно

Критические ошибки: перегрев (появление прожогов), неравномерный нагрев (деформация), монтаж на грязную поверхность (отслоение). Для ответственных соединений используйте термотрубки с клеевым слоем, создающие влагозащитный барьер. После остывания проверьте фиксацию – трубка не должна проворачиваться на проводе.

Тестирование работоспособности после выполненных ремонтных действий

После замены неисправных компонентов или восстановления контактов включите зажигание автомобиля без запуска двигателя. Визуально проверьте наличие подсветки вокруг кнопки прикуривателя (если она предусмотрена конструкцией). Дождитесь 15-20 секунд для нагрева спирали.

Аккуратно коснитесь металлическим предметом (например, ключом) центральной клеммы гнезда прикуривателя. Не допускайте длительного контакта! Появление искры подтверждает подачу напряжения. Для окончательной проверки вставьте исправный нагревательный элемент и убедитесь в его нагреве через 10-15 секунд.

Порядок диагностики после ремонта

Проверьте предохранитель F18 (15А) в монтажном блоке:
- Используйте тестер для замера напряжения на обоих контактах
- Убедитесь в отсутствии окислов в посадочных гнёздах

Проконтролируйте массу на кузове:

Точка крепления	Нормальное сопротивление
Болт возле рулевой колонки	0-0.2 Ом
Крепление под панелью приборов	0-0.2 Ом

Замерьте напряжение на клеммах гнезда:
- Минусовой щуп тестера – на боковой корпус гнезда
- Плюсовой щуп – на центральный контакт

При отсутствии нагрева демонтируйте гнездо и проверьте целостность проводов тестером в режиме прозвонки. Особое внимание уделите участкам возле пластиковых фиксаторов – часто происходит перелом жил. Убедитесь в отсутствии короткого замыкания на массу при включенном питании.

Проверка целостности системы после подключения мощных устройств

Подключение энергоемких приборов (компрессоров, инверторов, мощных зарядок) часто приводит к перегрузке цепи прикуривателя. Это может вызвать не только перегорание предохранителя, но и скрытые повреждения проводки или контактов. После замены предохранителя обязательна комплексная проверка всех элементов цепи для исключения повторного срабатывания защиты.

Перед диагностикой отключите зажигание и снимите минусовую клемму с аккумулятора. Визуально осмотрите гнездо прикуривателя: оплавление пластика, потемнение контактов или характерный запах гари свидетельствуют о локальном перегреве. Проверьте состояние проводов в зоне 20-30 см от разъема – перегибы или контакт с горячими поверхностями часто приводят к оплавлению изоляции.

Алгоритм диагностики

Тестирование мультиметром:
- Включите режим прозвонки или измерения сопротивления
- Проверьте целостность провода от центрального контакта гнезда до предохранителя (норма: 0-1 Ом)
- Замерьте сопротивление между боковым контактом гнезда и кузовом авто (норма: менее 2 Ом)
Проверка под нагрузкой:
- Подключите контрольную лампу 12В (21W) к гнезду прикуривателя
- Включите зажигание – устойчивое свечение указывает на исправность цепи
- Мигание или отсутствие света – признак плохого контакта или обрыва

Симптом	Возможная неисправность	Способ проверки
Плавкий вставок предохранителя	Короткое замыкание в проводах	Замер сопротивления между "+" гнезда и массой (должно быть >100 Ом)
Нагрев разъема при работе	Окисление контактов	Визуальный осмотр, зачистка шлифовальной бумагой
Работает только при покачивании вилки	Разболтались лепестки гнезда	Аккуратное подгибание контактных лепестков

При обнаружении оплавленных участков проводки обязательна замена всего проблемного отрезка с использованием термостойкого кабеля сечением не менее 1.5 мм². Установите новый предохранитель номиналом, строго соответствующим заводским параметрам (для ВАЗ-2110 – 25А). Для профилактики повторных отказов избегайте подключения устройств суммарной мощностью свыше 300 Вт.

Профилактическая обработка контактов аэрозолем-очистителем

Регулярная обработка контактов прикуривателя и колодки питания аэрозольным очистителем предотвращает появление окислов, грязи и нагара, которые нарушают электрический контакт. Эта процедура особенно важна для старых автомобилей ВАЗ-2110, эксплуатируемых в условиях высокой влажности.

Используйте специализированный спрей-очиститель электронных контактов (WD-40 Specialist Contact Cleaner, LIQUI MOLY Kontakt Spray или аналоги). Средство быстро испаряется, не оставляя токопроводящей пленки, и безопасно для пластиковых элементов.

Порядок обработки контактов

Отключите питание: Снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.
Извлеките прикуриватель: Выньте гнездо прикуривателя из посадочного места в панели приборов.
Отсоедините колодку: Аккуратно снимите пластиковый разъем питания с тыльной части гнезда.
Обработайте контакты: Распылите очиститель на металлические штырьки гнезда прикуривателя и контактные пластины в разъеме питания. Удерживайте баллон вертикально на расстоянии 10-15 см.
Удалите загрязнения: Протрите контакты чистой хлопчатобумажной салфеткой или ватной палочкой. При сильном нагаре повторите распыление.
Просушите: Дождитесь полного испарения состава (1-2 минуты) перед сборкой.

Важно: Не используйте абразивные материалы или растворители (бензин, ацетон) – они повреждают контакты. После обработки проверьте работу прикуривателя тестером или подключением потребителя (автомобильного зарядного устройства).

Правила замены штатной цепи на более мощные компоненты

При модернизации цепи прикуривателя ВАЗ-2110 для подключения энергоемких устройств критически важно соблюдать принцип соответствия мощности. Штатная проводка рассчитана на ток до 10А, поэтому установка компонентов с повышенной нагрузкой без переделки цепи создает риск расплавления изоляции и возгорания.

Первоочередной задачей является расчет суммарной мощности подключаемых потребителей. Для определения минимально допустимого сечения проводов используйте формулу: S = (I * L * 0.0175) / ΔU, где I – сила тока (А), L – длина проводки (м), ΔU – допустимое падение напряжения (обычно 0.5В).

Пошаговая процедура замены

Демонтаж штатных компонентов
- Отсоедините минусовую клемму АКБ
- Извлеките прикуриватель и снимите облицовку тоннеля
- Обозначьте маркером штатные провода перед отключением

Параметры новых компонентов

Компонент	Минимальные характеристики
Провода	Медные, сечение 1.5-2.5 мм² (для нагрузки 15-20А)
Предохранитель	Автоматический 20А с держателем типа АТО
Гнездо прикуривателя	Керамический изолятор, латунные контакты

Особенности монтажа
- Прокладывайте проводку через гофротрубку вдали от подвижных элементов
- Установите предохранитель в пределах 30 см от АКБ
- Обожмите клеммы медными наконечниками с термоусадкой
Контрольная проверка
- Замерьте сопротивление изоляции мегомметром (минимум 20 МОм)
- Проверьте падение напряжения под нагрузкой 15А (допуск ≤0.7В)
- Проконтролируйте нагрев контактов через 10 минут работы

Важно: Подключение к электросистеме выполняйте исключительно через дополнительное реле, запитанное от замка зажигания. Прямое соединение с АКБ разрешается только при установке отдельного выключателя в салоне с дублирующей светодиодной индикацией.

Схема подключения внешнего прикуривателя при полем выходе цепи из строя

При полном отказе штатной цепи питания прикуривателя ВАЗ-2110 (обрыв проводки, неисправность реле, повреждение монтажного блока) целесообразно организовать новую независимую линию питания. Это гарантирует стабильную работу устройства и исключает поиск неисправностей в заводской электропроводке.

Для реализации потребуется подготовить медный многожильный провод сечением 2-2.5 мм², автомобильное реле на 30-40А, плавкий предохранитель на 15-20А, изоляционные материалы и сам новый прикуриватель. Питание берется напрямую от аккумулятора с обязательной установкой защиты.

Пошаговая схема монтажа

Прокладка силового провода: От плюсовой клеммы АКБ через технологическое отверстие в моторном щите протяните провод в салон (обязательно установите на него предохранитель в 15-20 см от аккумулятора).
Установка реле: Закрепите реле в удобном месте (например, под панелью). Подключите:
- Контакт 30 – к силовому проводу от АКБ (после предохранителя)
- Контакт 85 – на массу кузова
- Контакт 86 – к управляющему сигналу (например, к цепи зажигания или габаритов через отдельный мини-предохранитель 5А)
Подключение прикуривателя:
- Центральный плюсовой контакт гнезда соедините с контактом 87 реле
- Боковой минусовой контакт гнезда – с надежной массой кузова коротким проводом
Проверка: Включите зажигание/габариты (в зависимости от выбранного управления) – реле должно сработать. Убедитесь в наличии напряжения на центральном контакте гнезда и отсутствии нагрева проводов.

Ключевые требования безопасности

Элемент	Требование	Последствия нарушения
Предохранитель	Обязательная установка у АКБ, номинал строго по нагрузке	Пожар при КЗ
Сечение провода	Не менее 2 мм², только медь	Перегрев, оплавление изоляции
Изоляция	Термостойкая гофра, защита от перетирания	Короткое замыкание
Масса	Прямое соединение с кузовом, зачистка металла до блеска	Нестабильная работа, нагрев

Важно: Используйте только реле и предохранители проверенных производителей. Управляющую цепь (контакт 86 реле) защитите отдельным предохранителем малого номинала (5А). Избегайте прокладки проводов рядом с подвижными элементами или источниками тепла.

Ошибки при диагностике и ремонте прикуривателя своими руками

Распространённая ошибка – проверка только самого гнезда прикуривателя, игнорируя другие элементы цепи. Владельцы часто забывают, что неисправность может скрываться в предохранителе, проводке или контактах, и начинают ремонт с замены гнезда. Это приводит к потере времени и средств.

Ещё одна проблема – использование неподходящих инструментов или методов диагностики. Попытки проверить напряжение "на искру" или замыкание контактов металлическими предметами часто приводят к короткому замыканию, перегоранию предохранителей и риску повреждения бортовой электроники.

Типичные ошибки и их последствия

Пренебрежение предохранителем:
- Не проверяется состояние предохранителя F16 (15А) в монтажном блоке
- Установка "жучка" вместо предохранителя при частом перегорании
Некорректная проверка напряжения:
- Замер без нагрузки (показывает 12В даже при обрыве)
- Использование неисправного тестера или неправильных режимов измерения
Ошибки при разборке:
- Грубое извлечение гнезда с повреждением пластиковых фиксаторов
- Зачистка контактов наждачной бумагой вместо спирта
Неправильная пайка:
- Использование кислотных флюсов, вызывающих коррозию
- Перегрев проводов, приводящий к оплавлению изоляции

Ситуация	Ошибка	Результат
Прикуриватель не греет	Замена гнезда без проверки массы на кузове	Проблема сохраняется из-за окисления контакта "земли"
Искры при установке штекера	Подтягивание боковых лепестков без отключения АКБ	Короткое замыкание и сгорание предохранителя
Работает только при нажатии	Чистка контактов абразивом вместо регулировки пружины	Потеря упругости лепестков и быстрый выход из строя

Критично важно перед любыми работами снимать клемму с аккумулятора. Частая ошибка – диагностика под напряжением при снятом гнезде, когда оголённые провода могут замкнуть на металлические части торпедо. Это гарантированно выведет из строя предохранитель, а в худшем случае – повредит ЭБУ.

Ещё один риск – использование мощных потребителей (авточайники, компрессоры) через переходники. При перегрузке цепи владельцы часто винят прикуриватель, хотя причина в превышении нагрузки. Необходимо помнить: штатное гнездо рассчитано максимум на 120Вт (10А), а установка предохранителя повышенного номинала ведёт к оплавлению проводки.

Список источников

Руководство по ремонту ВАЗ-2110 - официальная техническая документация завода-изготовителя
Электрические схемы ВАЗ-2110 - раздел по электрооборудованию из сервисного мануала
Форумы автомобилистов: обсуждения неисправностей прикуривателя на платформах Drive2 и ВАЗ Клуб
Специализированные СТО: практический опыт диагностики гнезда прикуривателя
Видео-инструкции по ремонту электрооборудования ВАЗ-2110 на YouTube-каналах автомастеров
Технические бюллетени АвтоВАЗа по типовым неисправностям электросистемы
