Опора заднего амортизатора – критически важный элемент подвески автомобиля, обеспечивающий фиксацию стойки к кузову и гасящий вибрации от дорожного покрытия. Её исправность напрямую влияет на безопасность, комфорт вождения и управляемость транспортного средства.

В этой статье детально рассмотрим диагностику неисправностей верхней опоры, технологии профессионального ремонта и нюансы самостоятельной замены, а также разберём типичные ошибки при монтаже этого узла.

Типичные признаки износа задней амортизаторной опоры

При движении по неровностям отчетливо слышится глухой стук или скрип в районе задних колес. Звуки усиливаются на кочках, при резком старте или торможении. Отмечается вибрация кузова, передающаяся в салон, особенно заметная на высоких скоростях.

Автомобиль теряет устойчивость, демонстрирует избыточный крен в поворотах и «рыскание» на прямой. Наблюдается неравномерный износ протектора задних шин – появлются «проплешины» или волнообразная стираемость. Руль может самопроизвольно отклоняться при разгоне или смене дорожного покрытия.

Ключевые проявления:

Постоянный стук/скрежет в задней подвеске
Повышенная вибрация через кузов
Неустойчивость при маневрировании
Деформация резиновой вставки (визуально определяемая при диагностике)
Пробой амортизатора до металла при экстремальной нагрузке
Увод автомобиля с траектории движения

Необходимые инструменты для диагностики и замены

Для точной диагностики состояния опоры потребуется минимальный набор контрольно-измерительных приспособлений: домкрат с надежными подставками обеспечит безопасный доступ к узлу, а фонарик поможет выявить трещины или деформации металла. Дополнительно необходима линейка для замера геометрии посадочных мест и щупы для проверки критических зазоров и люфтов в подшипнике.

При замене узла обязательны инструменты для демонтажа и сборки: комплект торцевых головок с трещоткой и воротком (размеры 13-19 мм), набор рожковых ключей, съемник пружин для безопасного сжатия витков. Крайне рекомендуется динамометрический ключ для соблюдения норм затяжки крепежа, а также жидкость WD-40 для обработки прикипевших резьбовых соединений.

Базовые инструменты для работ:

Гидравлический домкрат + страховочные подпорки
Трещоточный ключ с головками (13-19 мм)
Рожковые/накидные ключи
Специализированные съемники амортизационных пружин

Рекомендуемые дополнения:

Динамометрический ключ с диапазоном 40-150 Нм
Монтировка для фиксации рычагов подвески
Пневматический гайковерт (для ускорения процесса)

Техника безопасности при работе с задней подвеской

Перед началом любых работ с задней подвеской велосипеда, включая демонтаж, ремонт или замену опоры заднего амортизатора, транспортное средство должно быть надежно зафиксировано на ремонтной стойке или подъемнике. Никогда не работайте с подвеской при установленном на руле велосипеде или неустойчивом положении рамы – это предотвращает опрокидывание и травмы.

Обязательно снимите нагрузку с заднего амортизатора перед отсоединением любых компонентов. Заднее колесо и шатуны должны быть демонтированы для исключения случайного вращения трансмиссии. Убедитесь, что все пружины амортизатора разгружены плавно без рывков – использование специальных стяжек или страховочного троса для демпферов высокого давления обязательно. Не допускайте резкого сжатия или разжатия элементов подвески руками.

Критически важные меры

Защита глаз и рук: Всегда применяйте очки при очистке резьбовых соединений и удалении старых изоляторов. Рабочие перчатки защитят от порезов о заусенцы и химических ожогов смазочными материалами.
Чистота рабочей зоны: Удалите масляные пятна растворителем немедленно во избежание скольжения. Инструменты располагайте в видимом порядке – хаотичное скопление металлических предметов повышает риск травм.
Предварительная депрессия: Для пневматических амортизаторов стравливайте воздух через клапан в соответствии с инструкцией производителя ДО отсоединения креплений. Используйте манометр для контроля давления при обслуживании.

Проверка после сборки:

Контролируйте момент затяжки болтов крепления опоры динамометрическим ключом согласно спецификации производителя.
Проверьте отсутствие перекосов подвески и плавность хода амортизатора без нагрузки.
Осуществите пробный прокат велосипеда на минимальной скорости для оценки работоспособности узла перед эксплуатацией.

Применение нештатных крепежных элементов или запчастей неизвестного происхождения категорически запрещено ввиду риска разрушения конструкции при динамических нагрузках.

Подготовка автомобиля к демонтажу амортизатора

Установите автомобиль на ровную твердую поверхность и зафиксируйте его положение. Затяните ручной тормоз до упора, а под передние колеса поместите противооткатные башмаки для предотвращения непреднамеренного движения.

Отсоедините минусовую клемму аккумуляторной батареи для исключения короткого замыкания при работе с электронными компонентами подвески. Снимите пластиковые обивки багажного отделения для доступа к верхней части амортизатора, отщелкнув крепежные клипсы или выкрутив винты.

Поддомкратьте автомобиль: Используйте домкрат в точке, указанной производителем, приподнимая заднюю часть кузова до вывешивания колеса.
Установите страховочные стойки: Зафиксируйте автомобиль на надежных опорах под лонжеронами – никогда не работайте под машиной, держащейся только на домкрате.
Демонтируйте заднее колесо: Ослабьте болты крепления до поднятия авто (используя динамометрический ключ), затем полностью снимите колесо после установки на козлы.

Контрольный пункт	Цель
Защитные очки	Предотвращение попадания коррозийной пыли и грязи в глаза
Осмотр амортизаторной стойки	Выявление утечек масла или физических дефектов перед демонтажом

Проверьте состояние смежных элементов – стабилизатора поперечной устойчивости, пружин и сайлент-блоков, так как их повреждение потребует одновременного ремонта. Подготовьте ветошь и проникающую смазку WD-40 для обработки закисших резьбовых соединений.

Последовательность снятия колеса и защиты элементов кузова

Установите автомобиль на ровную площадку, активируйте ручной тормоз и подложите противооткатные упоры под передние колеса для стабилизации.

Подготовьте необходимые инструменты: головку для болтов крепления колеса, динамометрический ключ, домкрат, защитные кожухи для порогов, ветошь.

Ослабьте колесные болты на небольшом усилии (до отрыва от места) при опущенном авто, используя головку в сборе с воротком.
Установите домкрат в предусмотренную производителем точку подъёма силовой балки или порога. Наденьте защитный коврик на контактную площадку домкрата.
Зафиксируйте пороги специальными эластичными кожухами для предотвращения царапин при контакте с домкратом или инструментами.
Приподнимите автомобиль на 2-3 см от земли, затем повторно проверьте устойчивость домкрата и защитные кожухи.
Полностью снимите все колесные болты, аккуратно складывая их в контейнер для предотвращения потерь.
Снимите колесо, удерживая его двумя руками и контролируя положение относительно крыла (старайтесь не задевать диском кузов).
Немедленно поместите снятое колесо под порог автомобиля у точки домкратирования – это создаст страховочный барьер при случайном падении/смещении авто.

Элемент защиты	Назначение
Противооткатные упоры	Блокировка колёс на осях
Кожух порога	Защита ЛКП от царапин
Коврик домкрата	Снижение нагрузок на металл

Демонтаж стоек в багажнике для доступа к верхней опоре

Перед началом демонтажа извлеките ковровое покрытие багажного отсека, отогнув спецкрепления или выкрутив пластмассовые фиксаторы. Обязательно снимите металлические или пластиковые декоративные заглушки, маскирующие крепёжные гнёзда амортизаторов.

Осмотрите область вокруг верхней опоры: отщёлкните резиновые фиксаторы электропроводки и жгутов, временно закрепив их стяжками в стороне. При наличии встроенных динамиков проверьте, не препятствуют ли они доступу – при необходимости демонтируйте корпуса, выкрутив крепежные винты.

Основные этапы демонтажа:

Отсоедините минусовую клемму аккумулятора во избежание замыканий
Надёжно зафиксируйте центральную гайку опоры ключом, удерживая шток разводным или шестигранным инструментом
Сорвите крепёж против часовой стрелки, контролируя возможное проворачивание штока
Демонтируйте подпространственную платформу, открутив 3-4 крепежных болта по периметру (число зависит от модели)

Ключевые моменты:

При закисании резьбы используйте проникающую смазку WD-40
Падающую гайку замените новой – старую резьбу часто "ведёт" при демонтаже
Внимание: не прилагайте чрезмерных усилий к пластиковым элементам обшивки

Отсоединение амортизатора от нижнего рычага подвески

Процедура отсоединения стойки амортизатора от крепления на нижнем рычаге требует внимательности к безопасности и соблюдения последовательности действий. Настоятельно рекомендуется выполнять работы на смотровой канаве или подъемнике с использованием поддерживающих подставок (козелков) под раму или лонжероны автомобиля, если он поднят домкратом.

Перед началом работы снимите соответствующее колесо для обеспечения беспрепятственного доступа к крепежному узлу амортизатора на рычаге. Поскольку крепежный болт и втулка часто подвержены коррозии и загрязнению, обильно обработайте резьбовую часть болта и место его прохода через сайлент-блоки проникающей смазкой типа WD-40 и дайте время ей подействовать.

Последовательность действий:

Подготовка рычага: Для предотвращения резкого опускания или подъема рычага подвески после снятия амортизатора подставьте под рычаг надежную страховочную подставку или домкрат. Это критически важно для безопасности.
Фиксация наружного болта: Найдите головку болта, проходящего сквозь проушину амортизатора и сайлент-блоки рычага. Зафиксируйте головку болта от проворачивания подходящим гаечным ключом или торцевой головкой.
Откручивание гайки: С противоположной стороны снимите удерживающую гайку с помощью ключа или головки. Если гайка или болт "прикипели", повторно обработайте их смазкой или примените умеренный нагрев (если не повредит окружающие резиновые элементы).
Извлечение болта: После ослабления гайки полностью отверните ее и аккуратно выбейте болт из втулок сайлент-блоков простукиванием молотком через мягкую выколотку (медь, бронза, алюминий). Если болт не выходит – не прилагайте излишних усилий, чтобы не повредить проушину рычага или крепление амортизатора. Повторно обработайте соединение смазкой.
Отвод амортизатора: Аккуратно отведите нижнюю проушину амортизатора от посадочного места на рычаге подвески в сторону от автомобиля или вверх.

После снятия внимательно осмотрите сайлент-блоки в рычаге и креплении амортизатора на предмет износа, трещин или разрывов резины. Проверьте состояние самого болта и гайки – резьба должна быть чистой и неповрежденной. Готовьтесь к возможной замене сайлент-блоков или крепежа, если обнаружены дефекты.

Особое внимание уделите состоянию резьбы на конце стяжного болта стабилизатора поперечной устойчивости, часто расположенного рядом с креплением амортизатора на рычаге. Загрязнения или повреждения на нем могут серьезно осложнить последующий монтаж.

Следующим этапом оценки или замены является инспекция верхнего крепления амортизатора и состояния самой стойки. Отсоединенная от рычага стойка может быть полностью демонтирована для ремонта или замены.

Извлечение старых опор через колесную арку или багажник

Для доступа к верхней крепежной точке опоры (чашке) со стороны багажника или салона (универсалы, хэтчбеки, некоторые седаны), часто необходимо разобрать часть обшивки. Аккуратно снимите пластиковые накладки стоек, отогните или демонтируйте полку багажника, открутив крепящие ее саморезы или сняв зажимы. Под обшивкой вы обнаружите верхнюю часть чашки опоры, обычно закрытую защитным колпачком или крышкой.

При демонтаже через колесную арку автомобиль должен быть надежно вывешен, а колесо снято. Обеспечьте свободный доступ к верхней части арки в районе стойки амортизатора. Уберите защитный лайнер (пластиковый брызговик), полностью открутив все пластиковые пистоны и/или саморезы. Это раскроет вид на площадку и монтажное окно опоры.

Способы демонтажа опор

Общие условия: Независимо от метода, перед любыми работами с пружиной необходимо снять нагрузку со стойки амортизатора (авто на подъемнике/яме с вывешенным рычагом) и обязательно стравить давление от пружины с помощью специальных стяжек. Никогда не откручивайте гайку штока без предварительной стяжки пружины!

Метод	Действия	Особенности	Сложность
Сверху (багажник/салон)	Сняв обшивку и колпачок, доступен доступ к центральной гайке штока амортизатора и часто к болтам (если они крепят чашку к кузову).	Требует тщательного демонтажа обшивки. Работа в стесненных условиях салона.	Средне-высокая (зависит от модели)
Снизу (колесная арка)	Через монтажное окно вам становятся доступны болты, крепящие резинометаллический элемент (подшипник или втулку) к кузову. Гайка штока также доступна здесь или сверху.	Обеспечивает непосредственный доступ к кольцу опоры. Требует снятия брызговика.	Средняя

Разница между моделями:

Седаны: Часто доступ ТОЛЬКО через багажник после снятия полок и обшивки.
Универсалы/Хэтчбеки: Возможен комбинированный доступ – крепежное кольцо видно снизу через арку, гайка штока легко снимается сверху в багажнике. Иногда дополнительные болты крепления чашки спрятаны за обшивкой багажника.
Минивэны/Кроссоверы: Схема часто ближе к универсалу, но из-за конструкции салона обшивка может быть сложнее.

Последовательность демонтажа:

Надежно зафиксируйте автомобиль на подъемнике или домкратных стойках (с подстраховкой!). Снимите колесо.
Стяните пружину стойки специальными стяжками Генри (с перекрестным зацеплением). Убедитесь в надежности стяжки перед продолжением работ!
Выберите метод доступа:
- Для "Сверху": Снимите необходимую обшивку/полку багажника. Удалите защитный колпачок чашки.
- Для "Снизу": Снимите задний брызговик колесной арки.
(Сверху) Сдерживая шток амортизатора шестигранным ключом, открутите центральную гайку штока ключом на размер гайки (часто 19 мм).
(Сверху или Снизу) Найдите и открутите болты или гайки, крепящие сам резинометаллический элемент (подшипник или втулку) к кузову, либо крепящие всю чашку (зависит от конструкции). Обычно 2-3 болта М8-М10.

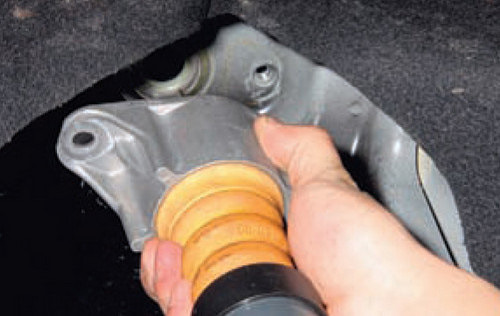

Аккуратно извлеките старую опору вниз через монтажное окно или приподнимите вверх.

Очистка посадочных мест от грязи и коррозии

После демонтажа амортизатора визуально оцените состояние посадочных мест на рычагах и кузове. Удалите крупные загрязнения сухой щеткой или сжатым воздухом. Проверьте зоны креплений на наличие глубокой коррозии или механических повреждений – такие дефекты требуют дополнительного ремонта перед установкой новой детали.

Используйте металлическую щётку для грубой очистки поверхностей от ржавчины и окалины. Для труднодоступных участков применяйте абразивные ершики или дрель со специальной насадкой. Обезжирьте контактные плоскости уайт-спиритом или аналогичным растворителем, удаляя остатки масел и антикоррозийных покрытий.

Технология восстановления

Обработайте коррозийные участки преобразователем ржавчины согласно инструкции производителя (выдержка 10–30 минут).
Зачистите поверхности наждачной бумагой P150–P220 до появления металлического блеска.
Протрите посадочные зоны чистой ветошью, удаляя абразивную пыль и остатки химических реагентов.

Проверка состояния штока амортизатора и пыльников

Тщательный осмотр штока амортизатора критичен для безопасности. Коррозия, механические повреждения или деформация могут привести к утечке масла, снижению эффективности демпфирования и преждевременному выходу детали из строя. Пыльники защищают шток от абразивных частиц и влаги, их целостность напрямую влияет на ресурс амортизатора.

Проверку выполняйте при демонтированном узле. Очистите поверхности от грязи и технических жидкостей. Контролируйте гладкость хода штока: отсутствие заеданий или провалов при ручном перемещении. Особое внимание уделите верхней части штока – зоне наибольшего износа.

Ключевые параметры при диагностике:

Шток: глубокие царапины, коррозия, сколы хромированного покрытия;
Пыльник: трещины, разрывы, потеря эластичности, неплотное прилегание к штоку;
Масляные подтёки на корпусе стойки указывают на износ сальника.

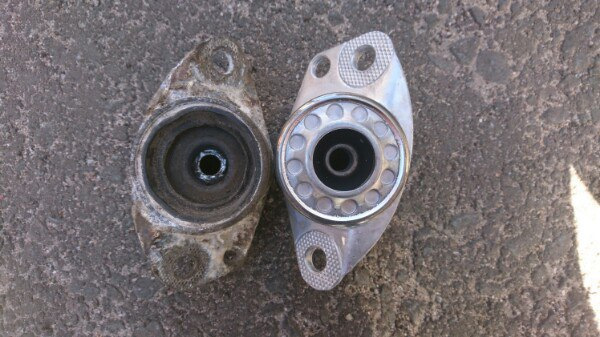

Установка новой опоры: совмещение крепежных отверстий

После фиксации амортизатора в проушину рамы приступайте к совмещению монтажных точек опоры с кузовными отверстиями. Удерживайте деталь строго параллельно плоскости кузова, используя монтажную лопатку или зубило для временной фиксации при необходимости. Проверьте совпадение всех технологических отверстий визуально – перекос даже на 1-2 мм приведет к деформации резиновых втулок при затяжке.

Начинайте вкручивание болтов вручную без применения инструмента. Если резьба не входит свободно, демонтируйте опору и проверьте состояние резьбовых отверстий кузова – сорванная резьба потребует восстановления метчиком или установки футорки. Никогда не используйте ударный инструмент для притягивания детали: это гарантированно повредит сайлент-блоки.

Ключевые этапы совмещения

Черновое позиционирование – заведите болты в 2-3 отверстия на 1-2 нитки резьбы
Контроль сопрягаемых поверхностей – зазор между опорой и кузовом должен быть равномерным по всему контуру
Корректировка положения – при перекосе используйте монтажную лапку или монтировку, отклонив амортизатор вбок
Финишное стягивание – после совмещения всех отверстий последовательно затяните крепеж динамометрическим ключом с усилием, указанным производителем

Контроль усилия затяжки гаек верхнего крепления

Правильный момент затяжки гаек крепления амортизатора критичен для предотвращения деформации опоры, появления трещин в кузове и выхода подвески из строя. Недостаточное усилие вызывает люфт и стуки, а чрезмерное – повреждение резинометаллических втулок или срыв резьбы.

Используйте динамометрический ключ с указанным производителем значением (обычно 45-70 Н·м для легковых авто). Затягивайте крепления на поднятом автомобиле при снятой нагрузке с подвески. Двойной контроль момента обязателен после пробной обкатки в 100-200 км.

Технология выполнения работ

Очистите резьбовые соединения от грязи и обработайте графитовой смазкой
Затягивайте крест-накрест при наличии нескольких болтов
Проверяйте соосность втулок перед финальной затяжкой без перекосов

Важно:Не заменяйте штатные гайки несертифицированными аналогами – различие в классе прочности (8.8 или 10.9) приведет к нарушению прижимной нагрузки.

Сборка узла в обратной последовательности

После завершения работ с опорой амортизатора (установка нового элемента, ремонт или замена дефектных частей) приступайте к обратной сборке. Строго соблюдайте последовательность разборки, выполняя действия в обратном порядке. Особое внимание уделите ориентировке деталей относительно зацеплений и специальных установочных меток производителя.

Перед финальной затяжкой убедитесь, что стойки, прокладки и крепёжные элементы занимают исходное положение согласно технической схеме автомобиля. Остальные технологические переходы представлены в порядке реализации:

Наживите гайки и болты верхних креплений опоры к кузову, избегая перекоса резьбовых соединений.
Верните на место амортизаторную стойку, совместив нижнее крепление с рычагом подвески. Заведите крепёжный болт и предварительно затяните его.
Установите платформу с подшипником (если снималась), проложите все демонтированные шайбы и резиновые отбойники строго по схеме.
Поочерёдно затяните все крепежи рекомендованным моментом с помощью динамометрического ключа согласно спецификации: сначала верхний крепёж к кузову, затем нижнее соединение стойки.
Проверьте соосность катушки пружины с кронштейнами кузова при установленных колёсах.

Крепёжный узел	Типовой момент затяжки (Нм)*
Верхняя гайка стойки	35-50
Болт нижнего крепления амортизатора	70-90
Опора к брызговику кузова	25-40

*Точные значения уточняйте в мануале ТС. После сборки проверьте зазоры между компонентами подвески при ручной раскачке автомобиля.

Регулировка угла установки амортизатора

Регулировка угла установки заднего амортизатора напрямую влияет на характеристики подвески и требует точности. Неправильный угол вызывает преждевременный износ шин, ухудшает курсовую устойчивость и снижает эффективность демпфирования на неровностях.

Процедура выполняется после замены опоры или деформации элементов подвески. Основная задача – обеспечить проектный наклон штока амортизатора относительно кузова, что проверяется по контрольным точкам крепления верхнего и нижнего кронштейнов. Обычно требует специальных шаблонов или лазерного оборудования.

Ключевые этапы регулировки

Подготовка: Автомобиль устанавливается на ровную платформу с разгрузкой подвески (домкратные площадки). Измеряются исходные углы установки колес.
Контроль шасси: Проверяются геометрия рычагов подвески, целостность сайлентблоков и отсутствие деформаций лонжеронов.
Корректировка: Ослабляются крепежные болты верхней или нижней опоры амортизатора. Положение узла изменяется с помощью регулировочных шайб или эксцентриков до достижения норматива (угол указывается производителем, обычно 0°-5° от вертикали).
Фиксация: Болты затягиваются с регламентным моментом в нагруженном состоянии подвески. Повторно проверяется развал-схождение.
Тестирование: Управляемость оценивается на скорости 60-80 км/ч: отсутствие увода в сторону, равномерность усилия на руле.

Тип ошибки	Последствие
Отклонение >2° от нормы	Вибрации кузова при разгоне
Угол наклона влево/вправо	Неравномерный износ протектора

Регулировка параллельности оси амортизатора относительно рычагов обязательна после ДТП или замены пружин

Диагностика работоспособности после монтажа

Проведите визуальный осмотр установленной опоры: убедитесь в отсутствии перекосов, деформаций и правильном позиционировании относительно чашки амортизатора. Проверьте соосность крепежных болтов и плотность прилегания резиновой втулки к металлическим элементам.

Оцените целостность сварных швов (если опора приварена) и состояние резьбовых соединений. Убедитесь, что защитные колпачки или пыльники не повреждены и занимают штатное положение.

Этапы проверки функционала

Выполните статическую проверку раскачиванием: приложите усилие к кузову автомобиля над задней осью, резко нажимая вниз. Корпус должен плавно подниматься без заеданий. Отсутствие стуков или скрипов подтверждает корректность демпфирования.

Проведите тест-драйв в разных режимах:

Движение по ровной дороге со скоростью 50-60 км/ч – отсутствие вибраций руля
Преодоление «лежачих полицейских» на малой скорости – контроль за характером отбоя
Резкий старт и торможение – проверка кренов кузова

Критические признаки неисправности:

Постукивание при езде по неровностям
Подтёки масла на корпусе амортизатора
Асимметрия клиренса по сторонам кузова

Параметр	Норма	Отклонение
Ход штока	Плавный без задиров	Рывки/заклинивания
Температура корпуса	Равномерный нагрев	Локальный перегрев

Обязательно выполните повторный контроль затяжки крепежных элементов после 200-300 км пробега. Используйте динамометрический ключ с усилием, указанным производителем ТС.

Особенности замены на различных моделях автомобилей

Конструкция задней подвески критически влияет на алгоритм замены. Переднеприводные авто с торсионной балкой требуют лишь частичного демонтажа обшивки багажника для доступа к верхнему креплению, тогда как в независимой многорычажной подвеске процесс осложняется необходимостью снятия рычагов или стабилизатора. Очередность отсоединения компонентов должна строго соблюдаться для сохранения геометрии.

Сроки службы опор различаются: в легковых седанах ресурс составляет 80-100 тыс. км, в кроссоверах – 60-80 тыс. км из-за повышенных нагрузок. На моделях с адаптивной подвеской (Land Rover, Audi) перед началом работ обязательно обесточивание системы комфорта через диагностический разъем для предотвращения ошибок ЭБУ.

Конкретные примеры технологических нюансов:

Renault Logan/Lada Largus: Требуется демонтаж задних колес и удаление заглушки в арках для доступа к болтам. Наличие пластиковых втулок предусматривает одноразовое использование крепежа.
Volkswagen Golf VII: Необходимо снимать всю обивку крыши багажника. Приподнимайте кузов домкратом перед откручиванием опоры для снятия напряжения с пружин.
Toyota Land Cruiser 200: Пневмобаллоны демонтируются вместе с амортизатором. Обязательно блокируйте пневмоподвеску через диагностический сканер во избежание автоматического выравнивания.

Модель	Ключевое отличие	Риски
Ford Focus III	Плавающее крепление амортизатора к балке	Деформация прижимной пластины при перетяжке
BMW 5 серии (F10)	Интегрированная демпфирующая втулка	Требуется синхронная замена сайлентблоков рычагов

На автомобилях с рессорами (ГАЗель, УАЗ) опоры крепятся напрямую к лонжеронам. При замене контролируйте параллельность установки, используя динамометрический ключ с усилием 90-110 Н·м. Электронные системы контроля устойчивости (ESP) на премиальных моделях требуют калибровки датчиков после сборки.

Список источников

Данный перечень включает авторитетные материалы по обслуживанию опор задних амортизаторов. Источники содержат технические спецификации, процедуры демонтажа и монтажа, а также рекомендации по диагностике неисправностей.

Следующая литература и ресурсы помогут углубить понимание конструкции подвески, методик ремонта и критериев выбора запасных частей. Информация проверена на соответствие современным стандартам автомобилестроения.

Печатные и электронные материалы

Официальные руководства по ремонту производителей автомобилей (на примере моделей Volkswagen, Toyota, Lada)
Вохобов Ю.Г. Устройство и техническое обслуживание автомобилей. Учебник для СПО. – М.: Академия, 2020. Глава 8 «Ходовая часть»
Журнал «За рулём»: Спецвыпуск «Ремонт подвески своими руками» №3, 2022
ГОСТ Р 41.90-99 «Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки амортизаторов»

Специализированные ресурсы

Технические бюллетени поставщиков автокомпонентов (Lemförder, GM, TRW)
Архивы вебинаров Академии Bosch «Диагностика пружинно-амортизаторного комплекса»
База технических решений AUTODATA на платформе TecAlliance
