Простой способ сделать стильную подсветку багажника своими руками

Статья обновлена: 18.08.2025

Багажник автомобиля часто превращается в чёрную дыру при наступлении темноты. Поиск мелких предметов или багажа превращается в утомительное занятие с фонариком. Штатная подсветка редко справляется с этой задачей, освещая лишь небольшой участок.

Современные светодиодные решения предлагают элегантный выход. Создание равномерной заливки света по всему пространству багажника не только функционально, но и придаёт автомобилю индивидуальный стиль. Правильно организованная подсветка превратит багажник в удобную и визуально привлекательную зону.

Самостоятельная установка – доступный и творческий процесс. Используя недорогие комплектующие и базовые инструменты, можно реализовать различные схемы освещения: от мягкой подсветки полок до контурной подсветки крышки. Качественный монтаж гарантирует долговечность и безопасность системы.

Снятие обшивки багажника для доступа к проводке

Начните с полной очистки багажника от посторонних предметов и ковриков. Осмотрите обшивку, чтобы точно определить тип креплений – обычно используются пластиковые клипсы (пистоны), саморезы под заглушками или комбинация обоих вариантов. Запаситесь набором автомобильных съемников для клипс и отвертками с крестовым и плоским жалом.

Отыщите все точки крепления по периметру обшивки, уделяя особое внимание углам, зоне возле спинки задних сидений и порогам. Проверьте наличие дополнительных фиксаторов под резиновым уплотнителем двери багажника или в нише запасного колеса. Снимите пластиковые заглушки, скрывающие саморезы, с помощью тонкой отвертки.

Последовательность демонтажа

Отсоедините клеммы аккумулятора для исключения короткого замыкания при работе с проводкой.
С помощью съемника или плоской отвертки аккуратно вытащите центральные штыри клипс, после чего подденьте корпус крепежа.
Выкрутите все видимые саморезы крестовой отверткой, сохраняя их в отдельном контейнере.
Начните отгибать обшивку от кузова с наименее нагруженного участка (чаще – от центра боковой стенки).

Придерживайте обшивку рукой при извлечении последних клипс во избежание резкого падения. Не прикладывайте чрезмерное усилие – если элемент не поддается, проверьте наличие скрытых креплений или зацепов. После снятия обшивки временно зафиксируйте её в безопасном месте, чтобы не повредить крепежные ушки.

Тип крепежа	Инструмент для снятия	Важные нюансы
Пластиковые клипсы	Специальный съемник, плоская отвертка	Давить строго на центр штыря, не ломать основание
Саморезы под заглушками	Крестовая отвертка	Использовать магнитный наконечник для удержания метизов
Упругие зацепы	Руки в защитных перчатках	Тянуть строго перпендикулярно плоскости кузова

Осмотрите освободившуюся проводку, отмечая точки крепления жгутов к кузову пластиковыми хомутами. Определите оптимальное место подключения подсветки – обычно это провода габаритных огней или плафон освещения багажника. Для тестирования цепей используйте мультиметр в режиме измерения напряжения.

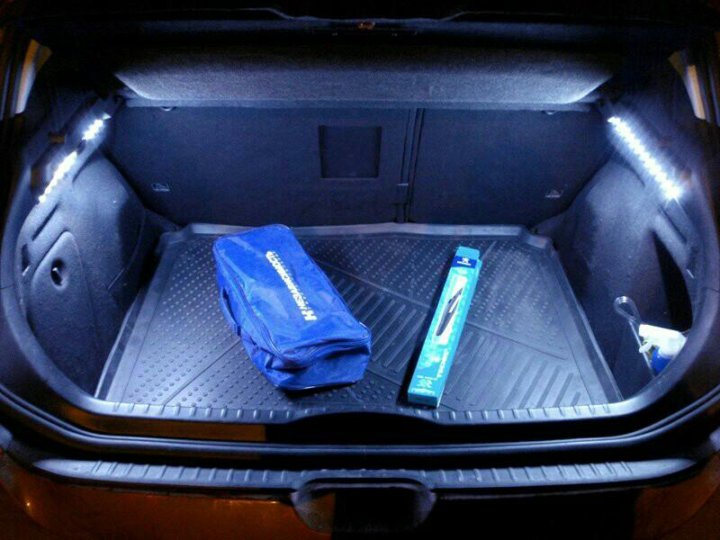

Выбор оптимального расположения светодиодной ленты

Ключевым фактором успеха является выбор места установки светодиодной ленты. Неправильное расположение приведет к неравномерной засветке, риску повреждения ленты или созданию помех при использовании багажника. Продумайте этот шаг до начала монтажа, учитывая геометрию вашего багажника и планируемую яркость подсветки.

Основная цель – добиться максимально равномерного освещения всего пространства багажника, избегая появления резких теней или слишком ярких/тусклых зон. Лента должна быть надежно защищена от механических повреждений грузом и случайных ударов, а также от влаги и грязи, характерных для этой части автомобиля.

Критерии выбора и важные предостережения

Принимая решение, руководствуйтесь следующими принципами:

Безопасность ленты: Выбирайте места, максимально удаленные от зон контакта с грузом, инструментами, краями чемоданов.
Равномерность света: Оцените, как свет будет распространяться из выбранной точки. Возможно, потребуется комбинация нескольких коротких отрезков ленты в разных зонах вместо одного длинного.
Защита от элементов: Убедитесь, что место не подвержено прямому попаданию воды (например, при мойке) или скоплению конденсата. Используйте ленту с высокой степенью влагозащиты (IP65/IP67/IP68).
Доступность для монтажа: Убедитесь, что сможете качественно закрепить ленту (очистить, обезжирить поверхность) и проложить провода скрыто.
Запрещенные зоны:
- Непосредственно на подвижных частях (сама крышка багажника, если проводка не продумана для гибкого соединения).
- Вплотную к источникам тепла (выхлопная система, элементы отопления).
- На элементах, которые будут демонтироваться для обслуживания автомобиля.

Место установки	Равномерность света	Защищенность от повреждений	Сложность монтажа
Под полкой (крышка)	Отличная	Высокая	Средняя (проводка к крышке)
Боковые панели (верх)	Хорошая	Низкая	Низкая
Колесные арки (ниши)	Средняя (низы)	Средняя	Средняя
Задняя стенка	Слабая (вход)	Средняя	Низкая

Нарезка и подгонка светодиодной ленты по контуру

Перед нарезкой ленты тщательно промерьте контур багажника, где планируется установка подсветки. Используйте рулетку или гибкую линейку, фиксируя длину каждого прямого участка и радиусы изгибов. Добавьте 5-10 см запаса на каждую секцию для компенсации погрешностей и соединений. Отметьте места разреза специальными метками – они обозначены на ленте через каждые 3-5 диодов (обычно символом ножниц или медной контактной площадкой).

Режьте ленту строго по размеченным линиям острым ножом или кусачками, избегая повреждения токопроводящих дорожек. Для криволинейных участков используйте гибкую ленту типа IP68 в силиконовой оболочке – её можно плавно изгибать без надрезов (максимальный радиус изгиба уточняйте в характеристиках). При необходимости монтажа под прямым углом разрежьте ленту на стыке и соедините отрезки пайкой или коннекторами, изолируя контакты термоусадкой.

Технология подгонки сложных форм

Трассировка углов: На внутренних углах делайте L-образные стыки из двух отрезков, спаивая их с зазором 1-2 мм для предотвращения перегрева.
Обработка скруглений: Для плавных изгибов аккуратно снимайте защитный слой силикона с обратной стороны ленты (если он есть), чтобы повысить гибкость без нарушения целостности цепи.
Крепёж на неровных поверхностях: При монтаже на ребристый пластик багажника используйте монтажные каналы из алюминиевого профиля или двусторонний 3М-скотч с предварительной очисткой поверхности изопропиловым спиртом.

Тип соединения	Инструмент	Особенности
Пайка	Паяльник 25Вт, припой, флюс	Максимальная надежность, требует навыков
Коннекторы	Спецклипсы для LED-лент	Быстрый монтаж, чувствительны к окислению
Клеммные колодки	Отвертка, изолента	Для временной фиксации, возможен люфт

Важно: После нарезки проверьте каждый отрезок подключением к источнику 12V до фиксации на месте. Избегайте перекрещивания проводов и механического натяжения ленты – это приведет к отслаиванию токоведущих элементов. Для влагозащиты открытых контактов используйте термоклей или силиконовый герметик.

Обезжиривание поверхности перед фиксацией ленты

Тщательное обезжиривание зоны крепления светодиодной ленты – критически важный этап, напрямую влияющий на долговечность и надежность фиксации. Любые следы масла, грязи, воска или технических жидкостей создают барьер между клейким слоем и поверхностью пластика или металла, резко снижая адгезию.

Пренебрежение этой процедурой неизбежно приведет к постепенному отслаиванию ленты от вибраций и перепадов температур, особенно в условиях багажного отделения. Даже кажущаяся чистой поверхность обычно имеет невидимые глазу загрязнения, поэтому обезжиривание обязательно для всех участков монтажа без исключений.

Правильная техника обработки

Используйте специализированный обезжириватель для авторемонта (например, спрей на основе изопропилового спирта) или медицинский спирт крепостью не менее 90%. Категорически избегайте бензина, ацетона или универсальных бытовых растворителей – они могут повредить пластиковые детали обивки или оставить трудноудаляемые разводы.

Нанесите средство на безворсовую салфетку из микрофибры или чистую х/б ткань (не распыляйте напрямую на детали авто – жидкость может затечь в щели!).
Энергично, с небольшим нажимом протрите всю площадь под будущую ленту, захватывая минимум 1-2 см по периметру. Особое внимание уделите участкам возле замков, ручек и резиновых уплотнителей.
Поменяйте салфетку и повторите процесс 2-3 раза до полного удаления любых загрязнений. Каждый раз используйте чистый участок ткани.
Дождитесь полного испарения остатков средства (2-3 минуты). Поверхность должна стать абсолютно матовой, без жирного блеска или липкости.

После обезжиривания избегайте прикосновений пальцами к подготовленной зоне – кожное сало моментально снизит качество сцепления. Монтаж ленты проводите сразу после высыхания, не допуская оседания пыли.

Монтаж светодиодных элементов на двухсторонний скотч

Обезжирьте поверхности багажника и светодиодных лент спиртовым раствором для обеспечения надежной адгезии. Используйте качественный вспененный двухсторонний скотч толщиной 1-2 мм с клеевым слоем на акриловой основе – он компенсирует неровности кузова.

Нарежьте скотч отрезками по длине светодиодных модулей. Снимите защитную пленку только с одной стороны ленты, плотно прижмите к обратной стороне LED-элементов. Убедитесь, что клейкий слой полностью покрывает контактные площадки.

Последовательность установки

Разметьте места крепления лент в багажнике при включенном освещении
Прогрейте склеиваемые поверхности феном до 40-50°C
Снимите вторую защитную пленку со скотча
Прижмите светодиодную ленту к кузову на 30 секунд

Важно: избегайте перегибов ленты в местах крепления – радиус изгиба не должен превышать 2 см. Для углов используйте специальные пластиковые соединители-уголки или разрезайте ленту в обозначенных местах с последующей пайкой.

Тип поверхности	Рекомендации
Гладкий металл	Нейтрализуйте статику антистатиком
Текстурированный пластик	Используйте скотч с усиленным клеевым слоем

Проверьте фиксацию через 24 часа – попытайтесь оторвать край ленты пальцем. При отслоении зачистите поверхность мелкой наждачкой и повторите монтаж с предварительным прогревом.

Подключение питания к проводу плафона багажника

Определите провод питания плафона багажника, используя мультиметр. Включите зажигание и заднюю крышку, затем проверьте напряжение на разъёме штатного светильника. Искомый провод покажет 12V при открытом багажнике и 0V при закрытом.

Аккуратно зачистите изоляцию найденного провода на 8-10 мм. Используйте метод «скрутка+пайка» для соединения: скрутите оголённые жилы с проводом новой подсветки, пропаяйте соединение, заизолируйте термоусадкой. Избегайте контакта с металлическими элементами кузова.

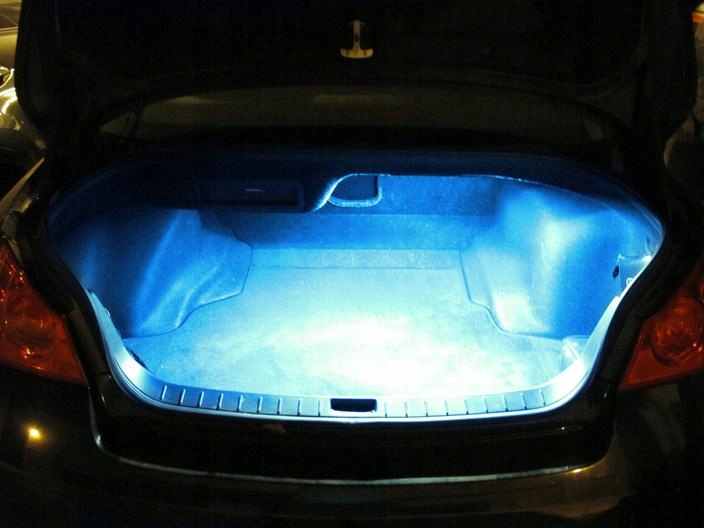

Варианты подключения дополнительной подсветки

Выберите оптимальный способ коммутации в зависимости от типа ленты:

Параллельное подключение – запитка напрямую от провода плафона. Подходит для маломощных светодиодных лент (до 5 Вт)
Через реле – при мощности ленты >5 Вт. Силовой провод от аккумулятора, управляющий – к проводу плафона

Обязательные меры безопасности:

Отключайте минусовую клемму АКБ перед работами
Используйте предохранитель в разрыв цепи питания
Проверяйте отсутствие короткого замыкания тестером

Финишная проверка: после восстановления питания откройте багажник – новая подсветка должна синхронно активироваться со штатным плафоном. Убедитесь в отсутствии нагрева проводов в течение 10 минут работы.

Надежная изоляция всех электрических соединений

Тщательно заизолируйте каждое место соединения проводов – это критически важно для предотвращения короткого замыкания, окисления контактов и возгорания. Используйте только специализированные материалы, устойчивые к перепадам температур, вибрации и влаге, характерным для автомобильной среды.

Избегайте обычной изоленты, которая со временем рассыхается и отклеивается. Вместо нее применяйте термоусадочные трубки с клеевым слоем: они плотно обжимают контакт при нагреве феном или зажигалкой, создавая герметичное покрытие. Дополнительно защитите места скруток или клеммников влагозащитными колпачками или силиконовым герметиком.

Материал	Преимущества	Недостатки
Термоусадка с клеем	Полная герметизация, стойкость к вибрациям	Требует нагревательного инструмента
Силиконовый герметик	Заполняет мелкие пустоты, гибкий после высыхания	Длительное время полимеризации
Изолирующие колпачки	Мгновенный монтаж без инструментов	Подходят только для скруток

Проверка работоспособности подсветки перед сборкой

После завершения монтажа всех компонентов, но до фиксации светодиодной ленты и сборки обшивки багажника, необходимо выполнить тестовое включение системы. Подключите провода подсветки к источнику питания – для этого временно подсоедините «плюс» к клемме аккумулятора или предохранителю прикуривателя, а «минус» к кузову автомобиля. Убедитесь, что полярность соблюдена корректно, иначе светодиоды не загорятся.

Внимательно осмотрите ленту при включении: все сегменты должны светиться равномерно без мерцания. Проверьте надежность контактов в местах пайки или соединения клеммами – даже слабый нагрев в этих точках указывает на плохое соединение. Для оценки яркости и распределения света временно закрепите ленту на штатное место малярным скотчем и закройте багажник, создав темноту.

Критические аспекты тестирования

Проведите следующие проверки:

Стабильность работы: оставьте подсветку включенной на 10–15 минут, контролируя отсутствие перегрева драйвера или участков ленты.
Режимы управления: если используется контроллер, протестируйте переключение цветов, яркости и динамических эффектов через пульт.
Потребление тока: с помощью мультиметра убедитесь, что сила тока не превышает расчетные значения для вашей проводки (обычно 1–2А для стандартных LED-лент).

Обязательно проверьте реакцию подсветки на открытие/закрытие багажника, если она подключена к штатной проводке через дверной концевик. Устраните обнаруженные проблемы: перепаяйте ненадежные контакты, заизолируйте оголенные провода, замените перегоревшие сегменты ленты. Только после устранения всех недочетов приступайте к финальной укладке и изоляции проводки.

Установка обшивки на место и финальная регулировка

Осторожно установите обшивку багажника на исходную позицию, совмещая все технологические отверстия с крепёжными клипсами и кронштейнами. Последовательно прижимайте панель по периметру до характерных щелчков фиксаторов, избегая перекосов и чрезмерного давления на пластик.

Проверьте равномерность зазоров между обшивкой и соседними элементами кузова, при необходимости подкорректируйте посадку. Убедитесь, что проводка светодиодной ленты не попадает под зоны зажима и свободно проходит через подготовленные ранее проёмы.

Настройка подсветки

Временно подключите питание ленты к источнику 12V (АКБ или прикуривателю) для теста.
Оцените:
- Равномерность свечения по всей длине багажника
- Отсутствие слепящего эффекта в глаза при открытом крыле
- Попадание света на ключевые зоны (полку, ниши, крепления)
При необходимости снимите обшивку и:
- Скорректируйте угол наклона светодиодов подгибанием монтажных площадок
- Добавьте отрезки матового скотча на линзы для рассеивания, если свет слишком резкий
- Усильте фиксацию 3М-скотчем на провисающих участках

После регулировки окончательно зафиксируйте обшивку, подключите ленту к штатной проводке через предохранитель. Проверьте синхронную работу подсветки с открытием крышки багажника и отсутствие посторонних скрипов при движении.

Список источников

При подготовке материала использовались специализированные ресурсы по автомобильному тюнингу и электрооборудованию. Основное внимание уделялось практическим руководствам и техническим аспектам установки светодиодных систем.

Ключевые источники включают тематические форумы, инструкции производителей компонентов и экспертные блоги. Ниже приведен перечень использованных материалов для самостоятельного изучения.

Форумы автомобильных энтузиастов (Drive2, Дром) - разделы по тюнингу салона и электрооборудованию
Инструкции производителей светодиодных лент - технические спецификации и схемы подключения
Видеоблоги мастеров автотюнинга - YouTube-каналы с пошаговыми монтажными инструкциями
Специализированные порталы по автомобильной электронике (CarElectronics, Электроник)
Руководства по эксплуатации конкретных моделей авто - разделы электропроводки багажника
Технические статьи о безопасном монтаже 12V оборудования
