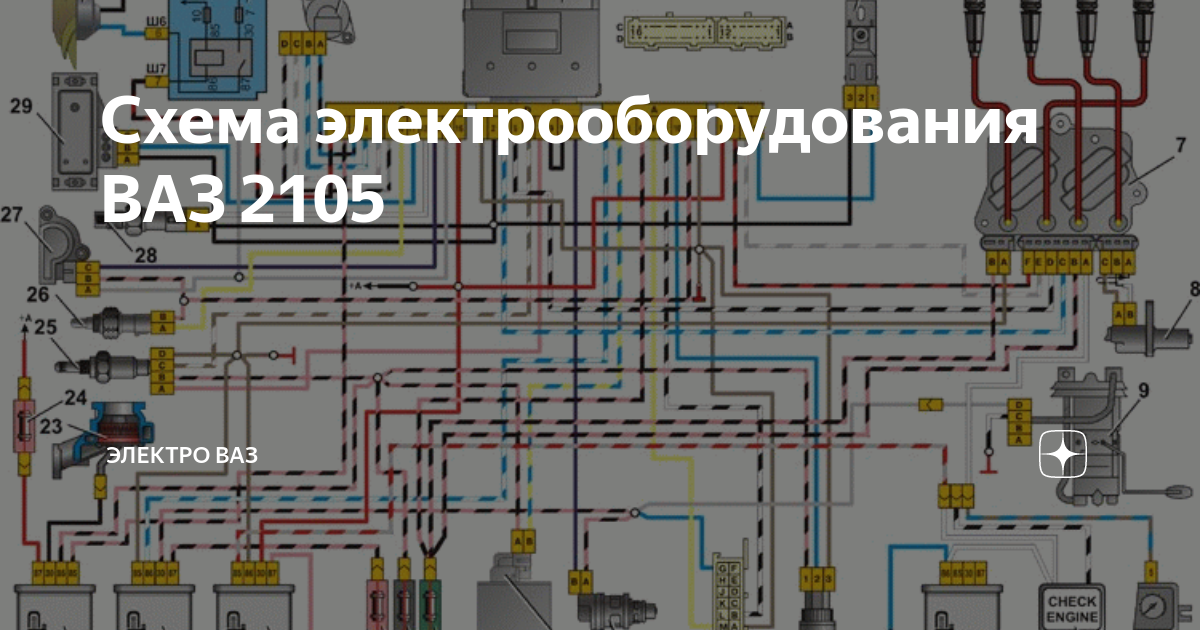

Схема электрооборудования ВАЗ-2105 - главные детали и рекомендации

Статья обновлена: 18.08.2025

Электрооборудование ВАЗ-2105 обеспечивает работу всех систем автомобиля. Понимание его схемы критично для диагностики и ремонта.

Особенности включают реле стартера, генератор Г-221 и систему зажигания. Советы помогут избежать ошибок при подключении и поиске неисправностей.

Аккумуляторная батарея: требования к подключению

Перед подключением убедитесь в полном соответствии технических характеристик АКБ заводским требованиям ВАЗ-2105: номинальное напряжение 12 В, пусковой ток не ниже 255 А (типоразмер 6СТ-55). Обязательно проверьте полярность – клеммы должны точно совпадать с контактными выводами батареи. Ошибка вызовет короткое замыкание и выход из строя генератора или бортовой электроники.

Очистите клеммы и выводы АКБ от окислов металлической щёткой, нанесите тонкий слой специальной антикоррозийной смазки. Это снизит сопротивление контакта и предотвратит электрокоррозию. Осмотрите корпус батареи на отсутствие трещин и утечек электролита – повреждённая АКБ недопустима к эксплуатации.

Порядок подключения и фиксации

Первой всегда подсоединяется плюсовая клемма (+). Наденьте контакт на вывод АКБ, затяните крепёж ключом до плотного прилегания без перекоса.
Затем подключите минусовой провод (-). Аналогично зафиксируйте клемму, избегая чрезмерных усилий при затяжке.
Убедитесь в отсутствии люфта клемм и свободном ходе проводов. Закрепите аккумулятор прижимной планкой, исключив смещение при вибрации.

Важно: При работах с электрооборудованием снимайте минусовую клемму первой, устанавливайте последней. Используйте инструмент с изолированными рукоятями для предотвращения случайного замыкания.

Генератор и параметры его работы

Генератор ВАЗ-2105 – трехфазная синхронная машина переменного тока со встроенным выпрямительным блоком и электронным регулятором напряжения. Он преобразует механическую энергию двигателя в электрическую, обеспечивая питание бортовой сети и зарядку аккумуляторной батареи при работающем моторе. Крепится на кронштейне двигателя и приводится клиновым ремнём от шкива коленвала.

Ключевым компонентом системы является интегральный регулятор напряжения Я112В1, поддерживающий стабильное выходное напряжение независимо от скорости вращения ротора и нагрузки. Генератор подключен к замку зажигания через контрольную лампу на приборной панели, которая сигнализирует о неисправностях в цепи возбуждения.

Параметры и рабочие характеристики

Номинальное напряжение	14 В
Ток отдачи (при 5000 об/мин)	55 А (Г222) / 80 А (9402.3701)
Частота самовозбуждения	1000-1300 об/мин коленвала
Номинальная частота вращения	5000-6000 об/мин ротора
Регулируемое напряжение	13.6–14.4 В (при +25°C)

Типовые неисправности и проверка:

Слабый заряд/разряд АКБ: измерьте напряжение на клеммах батареи при 2000-3000 об/мин (норма: 13.6–14.4 В)
Свист ремня: проверьте натяжение – прогиб 10-15 мм при усилии 10 кгс
Гул подшипников: замените переднюю/заднюю опору при люфте ротора

Диагностика компонентов: Для проверки диодного моста отсоедините аккумулятор и прозвоните мультиметром каждую пару диодов (сопротивление в одном направлении должно быть ∞, в другом – 500-700 Ом). Регулятор тестируйте подачей 12 В на контакт «Б» – лампа на щитке должна гаснуть при 13 В на выходе.

Стартер: схема подключения и диагностика

Схема подключения стартера ВАЗ-2105 включает три ключевых элемента: аккумулятор, замок зажигания и реле стартера. Основной силовой провод (сечением 16 мм²) соединяет плюсовую клемму АКБ с верхним контактом втягивающего реле. Управляющая цепь проходит через контактную группу замка зажигания: при повороте ключа в положение "стартер" напряжение подаётся на реле стартера (расположено в монтажном блоке), которое затем замыкает цепь на тонкий управляющий провод (контакт "50") втягивающего реле.

Масса стартера обеспечивается через жёсткое крепление к блоку двигателя. Дополнительно в цепи предусмотрена блокировка запуска при включённой передаче: нейтральный контакт коробки передач разрывает цепь управления реле стартера, если селектор не находится в нейтральном положении. Это предотвращает самопроизвольное движение автомобиля при запуске.

Методы диагностики неисправностей

При отказе стартера последовательно проверяйте:

Напряжение АКБ – должно быть не ниже 11.5 В под нагрузкой
Управляющий сигнал на контакте "50":
- При включении зажигания на контакте должно появляться 10-12 В
- Падение ниже 9 В указывает на проблемы в цепи управления
Силовую цепь:
- Проверка падения напряжения между АКБ и контактом втягивающего реле (макс. 0.5 В)
- Диагностика массы: сопротивление между корпусом стартера и "-" АКБ ≤ 0.3 Ом

Симптом	Возможная причина	Проверка
Щелчок без запуска	Низкий заряд АКБ, окисление клемм, неисправность втягивающего реле	Замер напряжения на контакте "30" при запуске
Стартер вращает двигатель медленно	Износ щёток, задиры втулок, коррозия силовых проводов	Контроль тока потребления (норма 130-160А)
Двигатель не проворачивается	Заклинивание бендикса, обрыв обмоток, механическая поломка	Проверка стартера на снятом узле

Важно: При диагностике избегайте длительного включения стартера (более 5-7 секунд). Для проверки силовых цепей используйте нагрузочный кабель-переноску с вольтметром – замер напряжения непосредственно на клеммах стартера при запуске точнее выявляет потери в проводке.

Контактная система зажигания

Контактная система зажигания (КСЗ) в ВАЗ-2105 использует механический прерыватель для управления искрообразованием. Основные компоненты включают катушку зажигания, трамблёр с контактной группой, центробежный и вакуумный регуляторы опережения, свечи и высоковольтные провода. Принцип работы основан на размыкании контактов трамблёра, что вызывает индукцию высокого напряжения во вторичной обмотке катушки.

Главная особенность КСЗ на ВАЗ-2105 – зависимость от физического состояния контактной пары. Зазор между контактами прерывателя критичен для стабильности искрообразования и устанавливается в диапазоне 0,35-0,45 мм. Регулировка осуществляется набором щупов через окно в корпусе трамблёра при положении вала на вершине кулачка.

Особенности обслуживания и типичные неисправности

Ключевые требования для стабильной работы системы:

Регулярная очистка контактов от окислов и нагара с помощью надфиля-«алмазки»
Контроль зазора каждые 10 000 км пробега
Смазка кулачка специальным составом Литол-24 через войлочную вставку
Замена конденсатора (ёмкостью 0,22-0,25 мкФ) при признаках обгорания контактов

Неисправность	Причина	Решение
Двигатель глохнет на ходу	Залипание контактов, износ текстолитового наконечника	Зачистка контактов, замена контактной группы
Провалы при разгоне	Заклинивание грузиков центробежного регулятора	Чистка оси грузиков, смазка графитной смазкой
Неустойчивый холостой ход	Разгерметизация вакуумного корректора	Проверка шланга и диафрагмы, замена компонентов

При диагностике рекомендуется начинать с проверки:

Наличия искры на центральном проводе катушки
Угла опережения зажигания (8±1° до ВМТ на холостом ходу)
Сопротивления высоковольтных проводов (не более 20 кОм)

Важно: Износ опорной втулки вала трамблёра вызывает «плавание» УОЗ – признаком служит люфт вала при покачивании рукой. Для продления ресурса системы используйте маслостойкие провода и свечи с медным сердечником (А17ДВРМ).

Бесконтактная система зажигания

Бесконтактная система зажигания (БСЗ) на ВАЗ-2105 заменяет устаревшую контактную схему, используя электронный коммутатор и датчик Холла для управления искрообразованием. Эта модернизация устраняет механические прерыватели, что принципиально повышает стабильность работы двигателя.

Ключевым отличием является отсутствие необходимости регулярной регулировки зазоров и чистки контактов, характерной для "классики". Система обеспечивает более мощную искру даже при изношенном аккумуляторе или низких оборотах, что улучшает запуск и снижает расход топлива.

Компоненты системы

Датчик Холла – фиксирует положение вала трамблёра
Коммутатор – преобразует сигнал датчика в импульсы тока
Катушка зажигания – генерирует высокое напряжение
Бесконтактный трамблёр – распределяет искру по цилиндрам
Высоковольтные провода и свечи

Принцип работы: вращение вала трамблёра активирует датчик Холла, отправляющий сигнал на коммутатор. Тот разрывает цепь первичной обмотки катушки, создавая высоковольтный импульс (до 24 кВ), который через бегунок трамблёра подаётся на свечи.

Преимущества перед контактной системой:

Стабильные обороты ХХ
Улучшенный холодный пуск
Отсутствие подгорания контактов
Снижение требований к обслуживанию

Типичные неисправности:

Симптом	Возможная причина
Двигатель глохнет на ходу	Отказ коммутатора, трещины в крышке трамблёра
Пропуски зажигания	Окисление контактов датчика Холла, пробой ВВ-проводов
Отсутствие искры	Обрыв в цепи питания, неисправность катушки

Эксплуатационные советы: Контролируйте надёжность соединения разъёма датчика Холла (вибрация вызывает окисление), используйте только медные высоковольтные провода. При замене трамблёра устанавливайте начальный угол опережения зажигания 5±1° до ВМТ.

Распиновка монтажного блока предохранителей

Монтажный блок ВАЗ-2105 объединяет предохранители и реле, защищающие ключевые электроцепи автомобиля. Он расположен в моторном отсеке со стороны водителя, за левым фарным щитком. Каждый предохранитель отвечает за конкретную группу оборудования, предотвращая повреждения при перегрузках.

Для диагностики неисправностей (например, отказа фар или поворотников) необходимо сверять целостность соответствующих предохранителей. Всегда заменяйте перегоревший элемент на аналог с идентичным номиналом тока. Использование "жучков" или предохранителей несоответствующей мощности может привести к возгоранию.

Номер предохранителя	Номинал, А	Защищаемые цепи
F1	16	Задние фонари (левая сторона), подсветка номера
F2	8	Стеклоочистители, омыватель лобового стекла, вентилятор печки
F3	8	Резерв
F4	8	Указатели поворотов, аварийная сигнализация
F5	8	Звуковой сигнал
F6	8	Прикуриватель, плафон салона
F7	8	Обогрев заднего стекла
F8	8	Габариты (правая сторона), подсветка приборов
F9	8	Дальний свет (правый)
F10	8	Дальний свет (левый)
F11	8	Ближний свет (левый)
F12	8	Ближний свет (правый)
F13	8	Стоп-сигналы
F14	16	Вентилятор радиатора
F15	16	Цепи питания фар (через реле)
F16	8	Противотуманки (если установлены)

Расположение реле в блоке (K1-K7):

K1 – Очиститель фар (опционально)
K2 – Прерыватель поворотов/аварийки
K3 – Стеклоочистители
K4 – Контроль исправности ламп
K5 – Ближний свет фар
K6 – Дальний свет фар
K7 – Звуковой сигнал

При проверке реле обращайте внимание на характерные щелчки при включении цепей. Отсутствие звука может указывать на неисправность реле или обрыв управляющих проводов.

Система головного света и корректоры

На ВАЗ-2105 применяются раздельные фары ближнего и дальнего света типа ФГ-137 с галогенными лампами H4 (55/60W). Каждая фара содержит две независимые нити накаливания, подключенные через реле в монтажном блоке. Обязательным элементом является регулировочный винт для ручной настройки светового пучка по вертикали и горизонтали при первичной установке фар.

Особенностью модели является использование механических корректоров фар тросового типа. Водитель регулирует угол наклона фар через поворотный переключатель на приборной панели, который соединен тягами с подвижными отражателями. Это позволяет компенсировать изменение нагрузки автомобиля (пассажиры, груз) для предотвращения ослепления встречных водителей. Регулятор имеет три позиции, соответствующие разной загрузке авто.

Ключевые аспекты эксплуатации

Распространенные проблемы и рекомендации:

Неисправность корректора: Заедание или обрыв тросика обычно вызваны коррозией. Требуется замена узла с предварительной смазкой новых элементов.
Запотевание фар: Герметизируйте стыки стекла с корпусом термостойким герметиком после замены ламп.
Падение напряжения: При тусклом свете проверьте контакты в разъемах и целостность "массы" (кузовные точки крепления фар).

Схема подключения включает:

Питание фар через реле №1 (дальний) и №2 (ближний)
Предохранители F7 (10А) для левой группы и F8 (10А) для правой
Переключатель света на рулевой колонке с функцией подрулевого переключения дальнего света

Параметр	Значение
Угол регулировки (верт.)	±15° от оси
Сопротивление корректора	1.5-3 Ом
Тип лампы ПТФ	H1 (55W)

Подключение задних фонарей и поворотников

Подключение задних фонарей ВАЗ-2105 требует понимания цветовой маркировки проводов и особенностей конструкции. Основные компоненты включают блок-фары с патронами ламп, жгут задней части автомобиля, соединительные колодки и массовые точки на кузове. Ключевая сложность – обеспечение герметичности соединений и защита от коррозии.

Стандартная схема использует раздельные цепи для габаритов, стоп-сигналов, поворотников и заднего хода с индивидуальной цветовой кодировкой. Обязательно проверяется целостность "массы" – черного провода, крепящегося к кузову в районе фонарей. Неисправности часто возникают из-за окисления контактов или нарушения изоляции в зоне гибкой гофры между кузовом и багажником.

Цветовая маркировка и точки подключения

Функция	Цвет провода	Примечание
Левый габарит	Серый с синей полосой	Подключается к боковому контакту патрона
Правый габарит	Серый с черной полосой	Аналогично левому
Стоп-сигнал	Красный	Центральный контакт патрона
Левый поворотник	Зеленый	Через реле поворотов
Правый поворотник	Желтый	Через реле поворотов
Задний ход	Белый	Активируется датчиком КПП
Масса	Черный	Крепится под болт на кузове

Критические моменты монтажа:

Зачистка контактов массовых точек до металла и обработка антикором
Обжатие клемм в колодках фонарей – слабый контакт вызывает перегрев
Прокладка жгута через резиновую гофру без перегибов

Рекомендации по диагностике:

При отказе одного элемента проверьте лампу и напряжение на контакте патрона
Если не работают оба фонаря – убедитесь в наличии "массы" и целостности предохранителя F6 (8А)
Мигание поворотников с удвоенной частотой указывает на перегоревшую лампу
Для доступа к колодке снимите пластиковую накладку в багажнике

Схема управления вентилятором охлаждения ВАЗ-2105

Схема управления вентилятором радиатора на ВАЗ-2105 реализована через термобиметаллический датчик и реле. Ключевым элементом является датчик температуры ТМ-108, установленный в правом бачке радиатора. При достижении охлаждающей жидкостью температуры 99±3°C контакты внутри датчика замыкаются, подавая питание на обмотку реле вентилятора.

Реле (тип 90.3747 или аналогичное) расположено в монтажном блоке под капотом. При срабатывании оно замыкает силовую цепь, подавая +12В от аккумулятора через предохранитель номиналом 16А на электродвигатель вентилятора. После снижения температуры до 94±3°C контакты датчика размыкаются, обесточивая реле и выключая вентилятор.

Особенности работы и диагностика

Типовые неисправности:

Перегорание предохранителя №2 (16А) в монтажном блоке
Окисление контактов реле или датчика ТМ-108
Механический износ щеток электродвигателя
Обрыв проводки между реле и датчиком

Проверка цепи выполняется в следующем порядке:

Принудительно замкнуть контакты датчика ТМ-108 - вентилятор должен запуститься
Подать +12В напрямую на клеммы электродвигателя
Проверить наличие напряжения на контакте 85 реле при включенном зажигании

Компонент	Параметры	Признаки неисправности
Датчик ТМ-108	Вкл: 99±3°C, Выкл: 94±3°C	Постоянная работа вентилятора или отсутствие включения
Реле 90.3747	Контакты 30-87, катушка 85-86	Щелчки без запуска вентилятора
Электродвигатель	Потребляемый ток 12-14А	Шум при работе, медленное вращение

Важные рекомендации: При замене датчика обязательно использовать оригинальную резьбовую герметизацию. Проверку цепи проводить только при холодном двигателе во избежание ожогов. Для экстренного охлаждения допускается временное замыкание контактов реле перемычкой.

Приборная панель: лампы и индикаторы

Приборная панель ВАЗ-2105 оснащена набором сигнальных ламп, визуально информирующих водителя о статусе ключевых систем автомобиля. Расположенные в центральной части щитка приборов, эти индикаторы дублируют основные функции стрелочных указателей и обеспечивают мгновенное оповещение при возникновении нештатных ситуаций.

Цветовая дифференциация позволяет быстро идентифицировать уровень важности сигнала: красные лампы указывают на критические неисправности, требующие немедленной остановки, желтые/зеленые – на активацию систем или предупреждения, синие – на работу световых приборов. Все лампы загораются при повороте ключа зажигания в положение "ON", что используется для проверки их исправности.

Перечень и функции индикаторов

Лампа заряда АКБ (красная) – сигнализирует об отсутствии зарядки от генератора. Допустимое горение только при включенном зажигании до запуска двигателя.
Лампа давления масла (красная) – активируется при падении давления в системе смазки ниже 0.4-0.8 кгс/см². Требует немедленной остановки мотора.
Лампа стояночного тормоза (красная) – загорается при поднятом ручнике или неисправности тормозной системы (включая низкий уровень жидкости).
Лампа указателей поворота (зеленая) – мигает синхронно с поворотниками и аварийной сигнализацией.
Лампа дальнего света (синяя) – информирует о включении дальнего света фар.
Лампа габаритных огней (зеленая) – активируется вместе с наружным освещением.
Лампа обогрева заднего стекла (желтая) – сигнализирует о работе дефростера.

Особенности контроля: Красные индикаторы (заряд АКБ, давление масла) подключены через реле для защиты от перегрузок. При замене перегоревших ламп используйте только штатные светодиоды или лампы накаливания типа АМН12-3-1 (12V, 1.2W). Проверяйте контакты в разъемах панели при ложных срабатываниях – окисление часто вызывает ложные сигналы.

Электропроводка для системы отопления

Электропитание печки ВАЗ-2105 осуществляется через отдельный 16-амперный предохранитель F7 (красного цвета) в монтажном блоке. Основная силовая цепь проходит от аккумулятора через замок зажигания и реле включения вентилятора, что обеспечивает защиту от перегрузок.

Управление скоростями вентилятора реализовано через комбинацию резисторов, расположенных под панелью возле педалей газа и тормоза. Переключение режимов работы происходит с помощью подрулевого переключателя, который коммутирует цепи разного сопротивления для регулировки оборотов двигателя.

Ключевые особенности и компоненты

Силовой провод: Сечение не менее 2.5 мм² (цветовая маркировка: основной питающий – красный с черной полосой).
Реле включения: Устанавливается на левом брызговике под капотом (тип 90.3747), отвечает за подачу тока на электродвигатель при включении 3-й скорости.
Дополнительный резистор: Керамический блок сопротивлений (номинал 0.23 Ом), снижающий напряжение для 1-й и 2-й скорости вращения.

Цвет провода	Назначение	Куда подключен
Красный с черным	Питание +12В от предохранителя	Клемма "30" реле
Серый с красным	Управление реле (через переключатель)	Клемма "86" реле
Розовый	Выход на двигатель (3-я скорость)	Клемма "87" реле → мотор

Типовые проблемы: Окисление контактов в разъемах моторчика и переключателя, перегрев проводов из-за плохих соединений, выход из строя резисторов при заклинивании вентилятора. Для диагностики проверяйте напряжение мультиметром на клеммах электродвигателя при включении каждой скорости.

Совет: При замене проводов избегайте скруток – используйте пайку с термоусадкой. Обязательно очищайте "массовые" точки крепления двигателя и резисторов к кузову для стабильной работы цепи.

Звуковой сигнал: расположение и ремонт

На ВАЗ-2105 звуковой сигнал установлен за передним бампером в районе радиатора, что обеспечивает эффективное распространение звука. Он крепится на кронштейне и защищён от прямого попадания грязи, но остаётся уязвимым для влаги и дорожных реагентов. Доступ к нему осуществляется через моторный отсек либо снизу после снятия защиты бампера.

Основные неисправности включают окисление контактов, обрыв проводов, повреждение реле сигнала (расположено в монтажном блоке) или выход из строя самой "дудки". Для проверки подайте напрямую 12В с аккумулятора на клеммы сигнала: отсутствие звука укажет на его неработоспособность.

Порядок ремонта и замены

Отсоедините минусовую клемму аккумулятора.
Снимите пластиковую защиту бампера (при необходимости).
Проверьте целостность проводов и состояние контактов, зачистите клеммы при окислении.
Демонтируйте неисправный сигнал, открутив гайку крепления.
Установите новый сигнал, соблюдая полярность (маркировка "+" на клемме).

Важно: При частом отказе сигнала проверьте реле в блоке предохранителей (позиция Р2) и исправность кнопки на руле. Используйте только сигналы с маркировкой 12В и током потребления до 5А.

Типичные симптомы	Возможная причина
Сигнал не работает	Обрыв цепи, сгоревшее реле, неисправность кнопки
Звук прерывистый	Окисленные контакты, слабое крепление массы
Хрип или тихий звук	Загрязнение/повреждение мембраны, низкое напряжение

Цепи стеклоочистителей и омывателей

Система стеклоочистителей ВАЗ-2105 включает двухскоростной электродвигатель, управляемый подрулевым переключателем. Электромотор оснащен встроенным редуктором и червячной передачей, преобразующей вращение в возвратно-поступательное движение рычагов. Отдельное реле времени (типа 52.3747) обеспечивает автоматический возврат щеток в парковочное положение после отключения.

Цепь омывателя состоит из бачка с жидкостью, электрического насоса центробежного типа и форсунок. Насос активируется нажатием на подрулевую кнопку независимо от положения переключателя дворников. Обе цепи защищены предохранителем F7 (10А) в монтажном блоке, причем питание на мотор дворников подается через контакты реле времени.

Особенности работы и типовые неисправности

Характеристики скоростей:

Первая скорость: питание через резистор снижения оборотов
Вторая скорость: прямое подключение к "+12В"
Кратковременный режим: импульсное движение щеток

Распространенные проблемы:

Отказ возврата в парковочное положение – износ шестерни с контактным диском в редукторе
Неработающий насос омывателя – засорение фильтра в бачке или трещины патрубков
Отсутствие реакции на переключатель – окисление контактов в колодке мотор-редуктора

Компонент	Контрольная точка
Реле времени	Контакт 53 – управление парковкой
Мотор дворников	Колодка: "+" (красный), "I скор." (синий), "II скор." (голубой)
Насос омывателя	Полярность подключения (черный/черно-красный провода)

Советы: При замене мотора дворников обязательно проверяйте совместимость вала редуктора с трапецией. Для улучшения контакта очищайте клеммы переключателя спиртовым раствором. Зимой используйте незамерзающую жидкость во избежание повреждения насоса.

Типовые проблемы в проводке салона

Проводка салона ВАЗ-2105 страдает от естественного старения, вибраций и механических повреждений. Особенно уязвимы участки с постоянным изгибом или трением, а также зоны с повышенной влажностью. Нарушение изоляции и окисление контактов здесь возникают чаще, чем в моторном отсеке.

Характерные симптомы включают отказ отдельных потребителей (подсветка, прикуриватель), мигание ламп, перегорание предохранителей или короткие замыкания. Проблемы часто локализованы в районе педального узла, под панелью приборов и в дверных жгутах, где провода подвергаются активному воздействию.

Распространенные неисправности

Перетирание жгутов - В местах прохода через технологические отверстия (под рулевой колонкой, в стойках) и возле крепежных скоб.
Окисление разъемов - В блоке предохранителей, под панелью приборов, колодках переключателей света и стеклоподъемников из-за конденсата.
Обрыв "массы" - Коррозия точек крепления черных проводов к кузову под торпедой или сиденьями.
Деформация изоляции - Возле печки и выхлопного тоннеля из-за перегрева, приводящая к КЗ.
Неисправность переключателей - Подгорание контактов в клавишах света, вентилятора или "поворотников".
Повреждение проводки дверей - Перелом жил в гофре между кузовом и дверью при частом открывании.

Зона салона	Типовая проблема	Последствия
Под панелью приборов	Замыкание проводов о металлические кронштейны	Отказ приборной подсветки, указателей поворотов
Педальный узел	Перетирание жгута датчиков тормоза/сцепления	Нерабочая стоп-сигнализация, проблемы с запуском
Тоннель КПП	Оплавление изоляции от горячего кардана	Выход из строя задних фонарей, прикуривателя

Диагностику начинают с визуального осмотра жгутов на предмет потертостей и проверки целостности "массы". Обязательно тестируют разъемы – контакты чистят от окислов и поджимают. Для поиска КЗ используют метод последовательного отключения потребителей.

При ремонте заменяют поврежденные провода с запасом длины, применяют термоусадку и защитные гофры. Критические участки (дверные проходы, зоны вибрации) дополнительно фиксируют хомутами. Разъемы обрабатывают токопроводящей смазкой для предотвращения окисления.

Профилактика окисления контактов

Окисление клемм и разъёмов в электросистеме ВАЗ-2105 нарушает проводимость тока, вызывая сбои в работе фар, стартера, генератора или датчиков. Основные причины – воздействие влаги, дорожных реагентов и естественное старение металлических поверхностей.

Регулярная профилактика критична для предотвращения внезапных отказов и сокращения риска возгорания из-за локального перегрева в местах плохого контакта. Уделите особое внимание узлам в подкапотном пространстве и зонах, подверженных прямому попаданию воды.

Эффективные методы защиты

Применяйте комплексный подход для сохранения контактов:

Механическая очистка: Зачищайте клеммы АКБ, разъёмы датчиков и массы мелкозернистой наждачной бумагой (№400-600) или специальной щёткой. Удаляйте белый налёт (сульфатацию) и рыхлую коррозию.
Обработка ингибиторами коррозии:
- Наносите технический вазелин, солидол или специализированные аэрозоли (типа Liqui Melly Kupfer-Spray) на клеммы аккумулятора после затяжки.
- Используйте диэлектрическую смазку для колодок соединений блоков предохранителей, реле, задних фонарей.
Герметизация уязвимых точек: Установите защитные колпачки на клеммы АКБ, обожмите оголённые концы проводов в термоусадку с клеевым слоем, проверьте целостность резиновых уплотнителей в разъёмах фар.
Контроль состояния электропроводки: Замените провода с треснувшей изоляцией, зафиксируйте жгуты от вибрации, устраните перетирания о кузовные элементы.

Периодичность обслуживания:

Элемент	Частота проверки	Действия
Клеммы АКБ	Каждые 3 месяца	Зачистка, смазка
Массовые провода (кузов, двигатель)	2 раза в год	Демонтаж, зачистка точек крепления
Колодки под фарами, задними фонарями	Перед зимним сезоном	Визуальный осмотр, нанесение смазки

Избегайте применения "народных" средств вроде масла или графитной смазки – они собирают грязь и усугубляют проблему. При сильном окислении разъёма, не поддающемуся очистке, замените контактную группу целиком во избежание потери напряжения.

Модернизация проводки под допоборудование

Интеграция нештатных потребителей энергии (дополнительные фары, аудиосистема, подогрев сидений и т.д.) требует пересмотра штатной электропроводки ВАЗ-2105. Её ресурс ограничен, а подключение напрямую к существующим цепям создаёт риск перегрузки, оплавления изоляции и возгорания.

Ключевой принцип модернизации – создание независимых силовых линий для каждого мощного устройства. Обязательно используется промежуточное реле, управляемое штатным выключателем или отдельной кнопкой, а силовая цепь запитывается напрямую от аккумулятора через собственный предохранитель.

Основные этапы и рекомендации

1. Подготовка и расчеты:

Определите суммарную мощность подключаемого оборудования (в Ваттах).
Рассчитайте требуемое сечение проводов по формуле: Сечение (мм²) = Суммарный ток (А) / 10. Для нагрузки 100Вт (~8.3А) минимальное сечение – 1.0 мм².
Используйте только медные провода с термостойкой изоляцией (марки ПВС, КГ, ШВВП).

2. Организация силовых линий:

Проложите отдельный силовой кабель (красный/оранжевый) от "+" АКБ через моторный щит.
Установите блок дополнительных предохранителей в подкапотном пространстве или салоне. Номинал предохранителя выбирайте на 20-30% выше расчетного тока оборудования.
Подключите каждое устройство через реле. Управляющий сигнал (тонкий провод) берите от штатных цепей (например, от габаритов для ПТФ).

3. Прокладка и безопасность:

Фиксируйте провода пластиковыми хомутами, избегайте острых кромок кузова и подвижных элементов.
Защитите трассы гофротрубой в зонах высокого нагрева (возле двигателя) или трения.
Обязательно делайте "массу" коротким проводом большого сечения непосредственно на кузов (зачистите краску до металла!).

Оборудование (пример)	Рекоменд. сечение (мм²)	Номинал предохранителя (А)
Противотуманные фары (55Вт x 2)	1.5 - 2.0	15
Мощная акустика (400Вт)	4.0 - 6.0	40
Доп. стоп-сигнал (LED)	0.5 - 0.75	5

4. Тестирование:

Перед подключением к АКБ убедитесь в отсутствии КЗ на массу мультиметром.
Проверьте работу всех функций после монтажа.
Контролируйте нагрев проводов и соединений в первые минуты работы под нагрузкой.

Никогда не используйте "скрутки" – только пайку с термоусадкой или обжимные клеммы. Регулярно осматривайте точки подключения на предмет окисления или ослабления контакта.

Список источников

При подготовке материалов использовались технические документы и профильные издания, содержащие детализированные данные об электросистемах классических моделей ВАЗ. Учитывалась специфика конструкции компонентов и распространенные проблемы эксплуатации.

Ключевые источники включают официальные руководства, специализированную автомобильную литературу и экспертные анализы работы электрооборудования. Акцент сделан на практических аспектах диагностики и модернизации схемы.

Использованные материалы

Официальное руководство по ремонту ВАЗ-2105 издательства "Третий Рим"
Глава "Электрооборудование" из книги ВАЗ "классика": устройство, обслуживание
Технические бюллетени Волжского автозавода по модификациям бортовой сети
Сборник электросхем Автомобили семейства ВАЗ-2105 под редакцией И. Корниенко
Статьи из журнала За рулём по диагностике неисправностей генератора и стартера
Материалы учебного курса "Электрооборудование транспортных средств" МАДИ
Протоколы испытаний реле и предохранителей от НИИ автомобильной электроники
