Не работает задний габарит ВАЗ-2109 - как найти и устранить поломку

Статья обновлена: 18.08.2025

Неисправность заднего габаритного огня на ВАЗ-2109 – распространённая проблема, создающая серьёзные риски при движении в тёмное время суток или в условиях плохой видимости. Отсутствие рабочего габарита нарушает требования ПДД и повышает вероятность ДТП.

Поиск причины требует системного подхода: от проверки самой лампочки до диагностики цепей питания и "массы". Чаще всего виноваты перегоревшие лампы, окисленные контакты в патроне или неисправные предохранители, но возможны и более сложные случаи обрыва проводки или проблем с выключателем света.

Следуя чёткому алгоритму проверки, большинство неполадок можно устранить самостоятельно за несколько минут, используя минимальный набор инструментов. Главное – действовать последовательно и не пропускать потенциальные точки отказа.

Подготовка инструментов для диагностики

Перед началом поиска причины неисправности заднего габарита ВАЗ-2109 необходимо собрать минимальный набор инструментов и приспособлений. Это позволит оперативно проверить электрические цепи, контакты и элементы системы освещения без лишних простоев.

Грамотная подготовка существенно ускорит процесс диагностики и повысит точность определения проблемы. Убедитесь, что все инструменты находятся в рабочем состоянии и доступны непосредственно перед снятием обивки багажника или разборкой светового модуля.

Необходимый инструментарий

• Мультиметр (тестер) – для замера напряжения, прозвонки цепи и проверки целостности предохранителей
• Контрольная лампа 12В с проводами («пробник») – для быстрой проверки наличия питания
• Набор отверток (крестовые и плоские разных размеров) – для демонтажа обивки багажника и светильников
• Пассатижи с изолированными ручками – для работы с клеммами и разъемами
• Нож или стриппер – для зачистки проводов при необходимости
• Изолента и термоусадка – для восстановления изоляции
• Фонарик – для подсветки рабочей зоны в затемненных участках
• Мелкая наждачная бумага – для очистки окисленных контактов

Дополнительные материалы: запасные лампы типа P21W (ближний свет/габарит), предохранители номиналом 7.5А (F19 отвечает за задние габариты), диэлектрическая смазка для контактов. Перед диагностикой обязательно снимите минусовую клемму с аккумулятора!

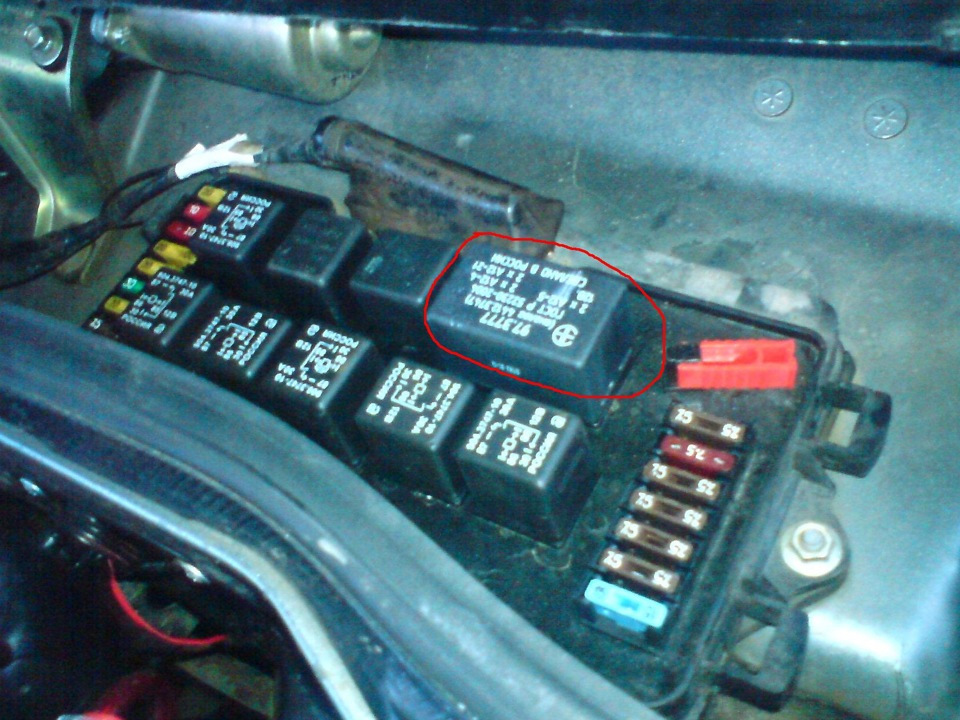

Проверка состояния предохранителя F16

Предохранитель F16 в автомобиле ВАЗ-2109 отвечает за защиту цепи питания правого заднего габаритного огня (а также правого габарита передней фары и подсветки номера). Его выход из строя – наиболее вероятная и простая в диагностике причина неисправности. Проверку начинайте именно с него.

Блок предохранителей на "девятке" расположен под панелью приборов со стороны водителя. Чтобы получить к нему доступ, необходимо снять защитную пластиковую крышку. На обратной стороне крышки или в руководстве по эксплуатации найдите схему расположения предохранителей, чтобы точно идентифицировать F16.

Последовательность проверки предохранителя F16

Выполните следующие действия для диагностики:

1. Визуальный осмотр: Извлеките предохранитель F16 из блока с помощью специальных пластиковых щипцов, обычно расположенных рядом или в самом блоке. Внимательно осмотрите плавкую вставку внутри прозрачного корпуса предохранителя. Если металлическая нить разорвана или заметно почернение/оплавление корпуса – предохранитель перегорел и требует замены.
2. Проверка мультиметром: Даже если визуально предохранитель кажется целым, проверьте его мультиметром:
   • Переключите мультиметр в режим прозвонки (значок диода со звуком) или измерения сопротивления (Омы).
   • Прикоснитесь щупами прибора к обеим металлическим ножкам предохранителя.
   • Если предохранитель исправен: в режиме прозвонки мультиметр издаст звуковой сигнал (писк), в режиме измерения сопротивления покажет значение, близкое к 0 Ом.
   • Если предохранитель перегорел: звукового сигнала не будет, а сопротивление будет стремиться к бесконечности (OL или 1 на дисплее).
3. Замена предохранителя: Если предохранитель F16 неисправен, замените его строго на новый предохранитель того же номинала. Для цепи габаритов ВАЗ-2109 это всегда предохранитель на 7.5 Ампер.

Критически важно: Никогда не заменяйте стандартный предохранитель на предохранитель большего номинала (например, 10А или 15А) и тем более не используйте "жучки" (проволочные перемычки). Это может привести к перегреву электропроводки и возгоранию автомобиля. Если новый предохранитель сразу перегорает после замены – в цепи присутствует короткое замыкание, требующее углубленной диагностики.

Номинал предохранителя	Цвет корпуса	Аналоги (по номиналу)
7.5 А	Коричневый	F7.5AL, 7.5A, 7.5 Ампер

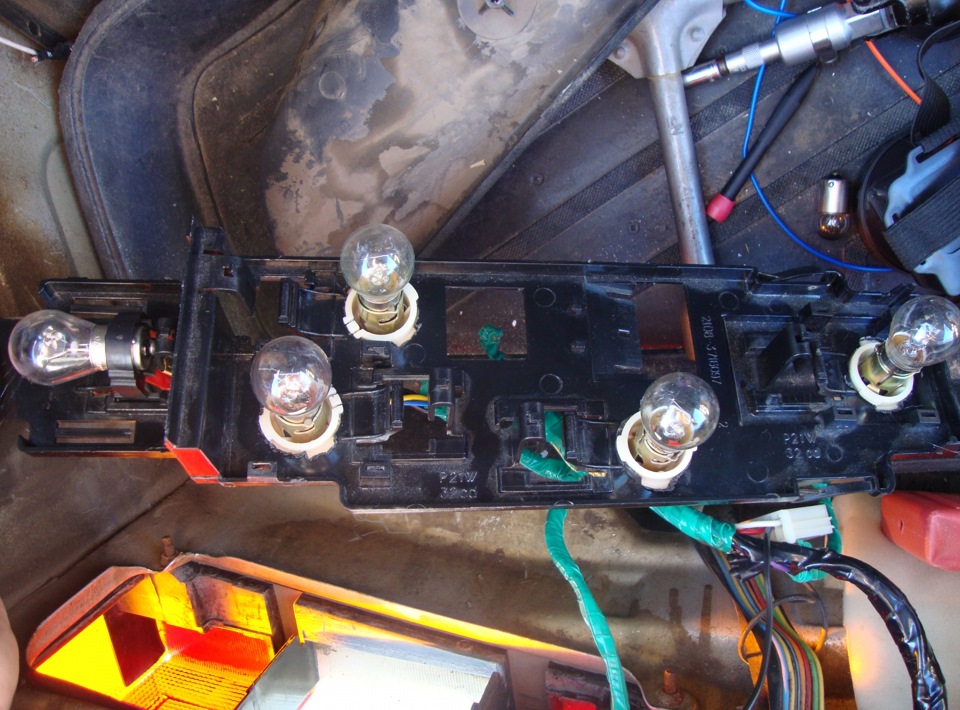

Визуальный осмотр лампы заднего габарита

Снимите плафон заднего фонаря, открутив крепежные винты крестовой отверткой или выщелкнув фиксаторы (зависит от модификации). Аккуратно потяните плафон на себя, избегая резких движений, чтобы не повредить крепления или проводку.

Извлеките лампу габаритного огня из патрона, нажав на цоколь и повернув его против часовой стрелки. Удерживайте патрон при демонтаже, чтобы не допустить проворачивания всей конструкции в корпусе фонаря.

Проверка состояния лампы

Тщательно осмотрите колбу лампы на предмет:

• Обрыва нити накала – визуально заметный разрыв вольфрамовой спирали
• Потемнения колбы – черные пятна или матовый налет изнутри
• Механических повреждений – трещины, сколы стекла или деформация цоколя

Даже при отсутствии видимых дефектов выполните контрольную проверку мультиметром:

1. Переключите прибор в режим прозвонки (Ω)
2. Приложите щупы к центральному контакту цоколя и боковому выводу
3. Отсутствие звукового сигнала или показаний свыше 1 Ом подтверждает перегорание

Внешний признак	Состояние лампы
Нить целая, колба прозрачная	Исправна
Разорванная спираль	Требует замены
Колба заполнена белым налетом	Разгерметизация, замена обязательна

Протрите контакты патрона сухой тряпкой или обработайте их WD-40 при обнаружении окислов. Установите новую лампу типа P21W, совместив штифты цоколя с пазами в посадочном месте, затем поверните по часовой стрелке до фиксации.

Тестирование лампочки мультиметром

После демонтажа лампы P21W из патрона заднего фонаря подготовьте мультиметр к работе. Установите прибор в режим измерения сопротивления (Ω), выбрав диапазон 200 Ом или режим прозвонки (значок диода со звуковым сигналом).

Обесточьте автомобиль, выключив зажигание и отсоединив минусовую клемму АКБ. Очистите контакты лампы от окислов мягкой тканью перед проверкой.

Алгоритм проверки

1. Приложите щупы мультиметра к контактам лампы: красный – к центральному контакту на дне цоколя, чёрный – к боковому контакту (резьбе)
2. Зафиксируйте показания прибора:
   • Исправная лампа: 0.5–5 Ом (или звуковой сигнал в режиме прозвонки)
   • Перегоревшая лампа: OL/∞ (обрыв цепи)
   • Короткое замыкание: 0.0 Ом при отсутствии визуального повреждения нити
3. Дополнительно проверьте отсутствие замыкания на цоколь: приложите один щуп к резьбе, второй – к металлическому корпусу колбы. Корректное значение – OL/∞

При обнаружении обрыва цепи (OL/∞) замените лампу на новую. Если мультиметр показывает короткое замыкание (0.0 Ом), осмотрите колбу на наличие затемнений или деформаций – такая лампа подлежит утилизации.

Помните: показания 0.5–5 Ом подтверждают исправность нити накаливания, но не гарантируют правильную работу под нагрузкой. При сомнениях установите заведомо рабочую лампу для перепроверки цепи.

Диагностика контактов в патроне лампы

После снятия лампы внимательно осмотрите сам патрон. Именно здесь часто кроется причина неисправности из-за окисления, подгорания или ослабления контактов, возникающих под воздействием влаги, перепадов температур и времени. Необходимо тщательно проверить состояние как центрального пружинящего контакта, так и боковых контактных лепестков, обеспечивающих соединение с цоколем лампы.

Прежде чем приступать к осмотру и манипуляциям с патроном, убедитесь, что вы сняли клемму "минус" с аккумуляторной батареи. Подготовьте необходимые инструменты: тонкую наждачную бумагу (нулевку или подобную), небольшую плоскую отвертку, щетку с жесткой щетиной (можно старую зубную), контактную смазку (типа Литол-24 или специальной электротехнической) или WD-40 для обработки после очистки.

Процесс проверки и восстановления контактов

Выполните следующие шаги для диагностики и устранения проблем с контактами:

1. Визуальный осмотр: Внимательно изучите внутреннюю поверхность патрона при хорошем освещении. Ищите явные признаки неисправности.
2. Проверка упругости контактов: Аккуратно подденьте тонкой отверткой центральный пружинящий контакт. Он должен легко сжиматься и быстро возвращаться в исходное положение. Проверьте боковые лепестки – они должны плотно охватывать цоколь лампы.
3. Очистка контактов:
   • При обнаружении окисла (белый или зеленоватый налет), нагара или грязи аккуратно зачистите контактные поверхности тонкой наждачной бумагой.
   • Старайтесь не снимать слишком много металла, чтобы не ослабить контакт.
   • Тщательно удалите образовавшуюся пыль щеткой или сжатым воздухом.
4. Восстановление формы контактов:
   • Если центральный контакт потерял упругость и не выдвигается достаточно, аккуратно подогните его отверткой вверх, чтобы он лучше соприкасался с цоколем лампы.
   • Если боковые лепестки разогнуты и не обеспечивают плотного прижима, осторожно подогните их внутрь патрона для лучшего контакта с боковой поверхностью цоколя.
5. Защита контактов: После очистки и выправления нанесите тонкий слой контактной смазки или обработайте очищенные поверхности WD-40. Это замедлит процесс последующего окисления.

Основные проблемы контактов и способы их устранения:

Элемент патрона	Типичная проблема	Решение
Центральный контакт	Загрязнение, окисление, потеря упругости (провалился)	Очистка наждачкой, подгиб вверх для восстановления пружинящих свойств
Боковые лепестки	Загрязнение, окисление, разогнуты (не держат лампу)	Очистка наждачкой, осторожный подгиб внутрь патрона для усиления прижима
Внутренняя поверхность патрона	Оплавление пластика, сильный нагар	Тщательная очистка, в случае сильного оплавления или трещин – замена патрона целиком

После выполнения всех манипуляций установите исправную лампу в патрон, убедившись в плотном контакте, и проверьте работу габаритного огня. Если проблема была в патроне, этих действий обычно достаточно для восстановления работоспособности.

Прогрев и чистка окисленных клемм патрона

Окисленные клеммы патрона лампы габарита препятствуют прохождению тока, что часто вызывает неработоспособность светового прибора. Для восстановления контакта необходимо тщательно очистить контактные поверхности от слоя окислов и загрязнений.

Перед началом работ обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Демонтируйте патрон из корпуса фары, отсоединив колодку проводов. Визуально оцените степень окисления металлических элементов.

Порядок выполнения работ:

1. Прогрев патрона: Используйте бытовой фен на максимальной температуре. Направьте поток горячего воздуха на окисленные клеммы в течение 2-3 минут. Это расширит металл и ослабит связь окислов с поверхностью.
2. Механическая очистка:
   • Мелкой наждачной бумагой (№600-800) аккуратно зачистите внутренние стенки контактных гильз.
   • Плоские контактные язычки обработайте отверткой с узким жалом, обёрнутым наждачкой.
   • Удалите рыхлые частицы кисточкой или сжатым воздухом.
3. Химическая обработка:

   Средство	Способ нанесения	Время выдержки
   Спирт/очиститель электроники	Ватной палочкой	1-2 минуты
   Специальный очиститель контактов (WD-40 Contact Cleaner)	Распыление с расстояния 10 см	3-5 минут

4. Защита от коррозии: После полного высыхания нанесите тонкий слой токопроводящей смазки (например, Liqui Melly Kupfer-Spray) или графитовой смазки на контактные зоны.

Соберите узел в обратном порядке, предварительно убедившись в отсутствии остатков абразива в патроне. Проверьте работу габарита после подключения аккумулятора. Если контакты сильно разрушены коррозией – замените патрон целиком.

Прозвонка цепи от патрона до монтажного блока

Для прозвонки потребуется мультиметр в режиме измерения сопротивления (Ω) или режиме прозвонки со звуковым сигналом. Снимите задний фонарь, извлеките неработающую лампу габарита и подготовьте доступ к монтажному блоку в салоне автомобиля.

Отключите минусовую клемму аккумулятора перед началом работ. Определите контакт габаритного огня в разъёме заднего фонаря по схеме (обычно крайний контакт со стороны кузова). Найдите соответствующий разъём в монтажном блоке (часто обозначен как "X1" или "Ш1", контакт для правого габарита – "ПГ" или "R", левого – "ЛГ" или "L").

Последовательность действий:

1. Проверка "земли" патрона:
   • Один щуп мультиметра подключите к металлическому корпусу автомобиля (чистое место без краски).
   • Второй щуп приложите к боковому контакту цоколя в патроне лампы габарита.
   • Исправная "масса": прибор покажет близкое к нулю сопротивление (~0.2-0.5 Ом) или издаст звуковой сигнал.
   • Отсутствие контакта: Зачистите место крепления патрона к кузову или проложите дополнительный провод "массы".
2. Прозвонка силового провода (+12V):
   • Один щуп мультиметра зафиксируйте на центральном плюсовом контакте внутри патрона габарита.
   • Второй щуп подключите к соответствующему штырьку разъёма монтажного блока для этого габарита.
   • Исправный провод: мультиметр покажет низкое сопротивление (звуковой сигнал).
   • Обрыв/высокое сопротивление: Проверьте состояние разъёма заднего фонаря и колодки монтажного блока на предмет окисления. Прозвоните участки провода по пути (через разъёмы багажника, пороги салона).
3. Проверка контактов в разъёмах:
   • Внимательно осмотрите и пошевелите разъёмы заднего фонаря и колодки монтажного блока.
   • Прозвоните контакты на обеих частях разъёма (папа/мама) при соединённой колодке (используйте тонкие иглы-щупы).
   • Плохой контакт: Зачистите контакты, подогните усики разъёма для плотного прилегания или замените колодку/разъём.

Если цепь от патрона до монтажного блока цела, а напряжение на разъёме блока при включенных габаритах отсутствует – неисправность кроется внутри монтажного блока (плохая пайка реле/предохранителя, обрыв дорожки) или в цепи управления до него.

Проверка качества "массы" фонаря

Плохое заземление – частая причина отказа заднего габарита. "Масса" на ВАЗ-2109 реализована через контактную площадку кузова, соединенную с минусовым проводом фонаря. Коррозия, грязь или ослабление крепежа нарушают контакт, прерывая цепь.

Для диагностики потребуется мультиметр или контрольная лампа (12В). Убедитесь, что габариты включены, а предохранитель цел. Снимите плафон фонаря в багажнике для доступа к разъёмам и точке заземления.

Алгоритм проверки

1. Визуальный осмотр: Найдите черный провод массы на разъёме фонаря. Проследите его до точки крепления к кузову (обычно под гайкой возле фонаря). Проверьте:
   • Отсутствие ржавчины/грязи на площадке
   • Плотность прилегания клеммы
   • Надёжную затяжку гайки
2. Тест мультиметром:
   • Переключите прибор в режим вольтметра
   • Минусовой щуп прижмите к чистому металлу кузова (не к контактной площадке!)
   • Плюсовой щуп подключите к минусовой клемме патрона габаритной лампы
   • Напряжение выше 0.5В указывает на плохую массу
3. Тест контрольной лампой:
   • Один провод лампы подключите к плюсу аккумулятора
   • Вторым проводом коснитесь минусовой клеммы патрона габарита
   • Тусклый свет или его отсутствие – признак проблем с массой

Устранение неисправности

Проблема	Решение
Окисление/коррозия	Зачистите площадку и клемму провода наждачкой (до металлического блеска)
Слабый крепёж	Затяните гайку ключом на 10 мм
Повреждение провода	Замените провод от фонаря до кузова, обжав новую клемму

После ремонта нанесите на контактную площадку токопроводящую смазку или мовиль для предотвращения коррозии. Повторно проверьте работу габарита.

Восстановление оборванных проводов в гофре багажника

Оборванные провода внутри гофрированной трубки, ведущей к фонарям багажника – распространённая причина отказа габаритов на ВАЗ-2109. Постоянное перетирание при открытии/закрытии крышки и воздействие влаги приводят к разрыву медных жил.

Для ремонта потребуется демонтировать защитную гофру, аккуратно разрезав хомуты крепления. Извлеките жгут проводов из трубки и распутайте его, чтобы получить доступ к повреждённым участкам.

Пошаговая инструкция по восстановлению цепи

Этапы ремонта:

1. Обнаружьте место обрыва путём визуального осмотра или прозвонки мультиметром
2. Зачистите концы провода на 10-15 мм, удалив окислы
3. Соедините жилы одним из способов:
   • Паяльником – с предварительной скруткой и изоляцией термоусадкой
   • Через клеммные гильзы с обжимом кримпером
4. Восстановите изоляцию каждого провода термоусадочной трубкой
5. Закрепите жгут пластиковыми стяжками внутри гофры

При сборке оставьте провисающий петлеобразный запас провода (5-7 см) для снижения нагрузки при эксплуатации. Обязательно проверьте работоспособность габаритов до установки обшивки багажника.
