Не работают фонари заднего хода на ВАЗ 2110 - причины и способы устранения
Статья обновлена: 18.08.2025
Проблема с неработающими фонарями заднего хода (ФЗХ) – распространённая неисправность на автомобилях ВАЗ 2110. Она не просто создаёт неудобства при движении ночью или в условиях плохой видимости, но и нарушает ПДД, делая ваши манёвры задним ходом опасными для других участников движения.
Отказ фонарей обычно вызван несколькими типовыми причинами: выгоревшие лампы, окисленные контакты в блоке фары или колодках, неисправность выключателя заднего хода на КПП, повреждение проводки или предохранителя. Далее разберём каждую возможную неполадку и последовательные шаги по её устранению.
Контроль исправности предохранителя F4 (15А)
Проверка предохранителя F4 – первый обязательный этап диагностики неработающих фонарей заднего хода. Этот элемент защищает цепь питания ламп от коротких замыканий и перегрузок. Расположен он в монтажном блоке салона, обычно в левой части торпедо или под панелью со стороны водителя.
Для доступа к блоку предохранителей откройте пластиковую крышку, отщелкнув фиксаторы. На внутренней стороне крышки или в руководстве по эксплуатации найдите схему расположения элементов – F4 соответствует номиналу 15 Ампер. Визуально осмотрите плавкую вставку на предмет обрыва или потемнения металлической перемычки.
Порядок проверки и замены
- Извлеките предохранитель специальным пластиковым пинцетом из гнезда блока (обычно встроен в крышку или корпус).
- Проверьте целостность:
- При обрыве нити или оплавленном корпусе – замена обязательна.
- Для точной диагностики используйте мультиметр в режиме прозвонки: отсутствие сигнала между контактами подтверждает перегорание.
- Установите новый предохранитель строго на 15А. Применение вставки другого номинала (особенно выше!) провоцирует возгорание проводки.
- Протестируйте работу фонарей, включив заднюю передачу при заведенном двигателе. Если лампы не зажглись – причина глубже.
Важно! Постоянное перегорание F4 после замены указывает на КЗ в цепи: повреждение изоляции проводов, неисправность выключателя заднего хода или патронов ламп. Требуется углубленная диагностика мультиметром.
Осмотр реле заднего хода в монтажном блоке
Монтажный блок расположен в салоне ВАЗ 2110 под панелью приборов со стороны водителя. Для доступа снимите защитную крышку, открутив фиксирующие винты или отстегнув защёлки, после чего найдите реле заднего хода – обычно оно обозначено на схеме под крышкой как K7 (уточните маркировку в руководстве вашей модели).
Визуально проверьте целостность корпуса реле: трещины, оплавления или потемнения указывают на неисправность. Включите зажигание, переведите КПП в положение заднего хода и прислушайтесь – характерный щелчок реле подтверждает его срабатывание. При отсутствии звука требуется дальнейшая диагностика.
Порядок проверки реле
- Тестирование заменой: установите заведомо исправное реле аналогичной маркировки (например, от поворотников K5).
- Прозвонка контактов:
- Снимите реле и мультиметром проверьте сопротивление между контактами 85 и 86 (обмотка) – норма 70-80 Ом.
- Подайте 12В на контакты 85 и 86 – исправное реле щёлкнет, а между контактами 30 и 87 появится проводимость.
- Осмотр посадочного гнезда: убедитесь в отсутствии окислов, загрязнений или деформации разъёма.
| Контакты реле | Назначение |
|---|---|
| 85 и 86 | Управляющая катушка |
| 30 | Постоянный +12В |
| 87 | Выход на лампы заднего хода |
Важно! При неработоспособности реле даже после замены проверьте предохранитель F7 (15А) в этом же блоке и цепь управления от концевика КПП.
Тестирование выключателя заднего хода на КПП

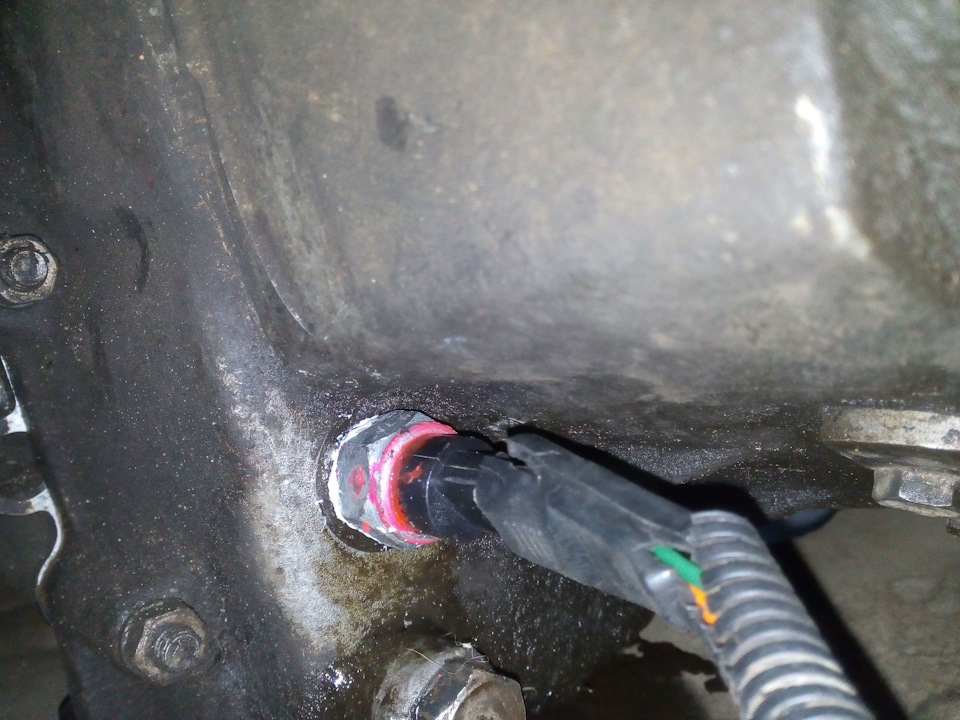

Проверка выключателя заднего хода (ВЗХ), расположенного непосредственно на коробке передач (КПП), является ключевым этапом диагностики неработающих фонарей. Этот выключатель замыкает цепь питания ламп заднего хода при включении соответствующей передачи.
Неисправность самого выключателя, плохой контакт в его разъеме или нарушение целостности проводов от него – частые причины проблемы. Тестирование поможет точно определить, виноват ли ВЗХ.
Порядок проверки выключателя заднего хода
Для тестирования вам понадобится мультиметр (тестер) в режиме измерения сопротивления (Ом) или прозвонки диодов, а также, возможно, ключ на 22 мм для снятия выключателя (хотя часто проверку можно выполнить и на месте).
Этапы проверки:
- Подготовка и безопасность:
- Поставьте автомобиль на ровную площадку, затяните ручной тормоз.
- Обесточьте бортовую сеть, сняв отрицательную клемму с аккумулятора.
- Приподнимите капот и найдите разъем проводов, идущих к выключателю на КПП. Обычно он находится на верхней или боковой части коробки, со стороны водителя.
- Доступ к выключателю/разъему:
- Аккуратно отсоедините колодку проводов от выключателя заднего хода. Будьте осторожны, пластиковые фиксаторы могут быть хрупкими.
- При необходимости (для проверки штока или замены) выкрутите выключатель из корпуса КПП ключом на 22 мм. Запомните или сфотографируйте его положение.
- Проверка мультиметром:
- Переведите мультиметр в режим измерения сопротивления (Ом) или прозвонки.
- Подсоедините щупы мультиметра к двум контактам выключателя.
- В нормальном состоянии (нейтральная/передача вперед): Мультиметр должен показывать «обрыв» (бесконечное сопротивление ∞ или значок разрыва цепи). В режиме прозвонки звукового сигнала быть не должно.
- При нажатии на шток выключателя (имитация включения задней передачи): Мультиметр должен показать сопротивление, близкое к нулю (0.1 - 0.5 Ом). В режиме прозвонки должен раздаться звуковой сигнал, подтверждающий замыкание контактов.
- Визуальный осмотр:
- Осмотрите контакты выключателя и разъем на предмет окисления, коррозии или механических повреждений.
- Проверьте легкость хода и возврата штока выключателя пружиной. Он должен плавно выдвигаться и утапливаться без заеданий.
- Осмотрите резиновое уплотнительное кольцо на корпусе выключателя на предмет повреждений (может быть причиной течи масла).
| Состояние выключателя | Положение штока | Показания мультиметра (Ом/Прозвонка) |
|---|---|---|
| Исправен | Выдвинут (нейтраль/вперед) | Обрыв (∞ / нет сигнала) |
| Исправен | Утоплен (задний ход) | Короткое замыкание (~0 Ом / есть сигнал) |
| Неисправен | Выдвинут | Короткое замыкание (~0 Ом / есть сигнал) - постоянное замыкание |
| Неисправен | Утоплен | Обрыв (∞ / нет сигнала) - нет замыкания |
Интерпретация результатов: Если выключатель не меняет состояние контактов при нажатии/отпускании штока (постоянно замкнут или постоянно разомкнут), либо контакты залиты маслом/окислены до неустранимого состояния, он подлежит замене. Если контакты просто загрязнены, их можно аккуратно почистить.
Если выключатель исправно срабатывает при проверке мультиметром, значит проблема кроется не в нем. Следует продолжить диагностику: проверить напряжение на самом разъеме выключателя при включенном зажигании и задней передаче, целостность проводов от разъема до ламп и массу, состояние ламп и предохранителя F7 (7.5 А) в монтажном блоке.
Зачистка клемм выключателя заднего хода
Окисление или загрязнение контактов выключателя заднего хода – распространённая причина неисправности фонарей. Коррозия образуется из-за влаги, дорожных реагентов и естественного старения металла, что нарушает передачу тока на лампы.
Для восстановления контакта требуется механическая очистка клемм. Процедура выполняется без замены деталей и часто устраняет проблему при сохранении работоспособности самого выключателя и электропроводки.
Порядок выполнения работ
- Отключите минусовую клемму аккумулятора для безопасности
- Найдите выключатель заднего хода на КПП (рядом с приводом штока переключения передач)
- Отсоедините колодку с проводами, нажав на фиксатор-защёлку
- Осмотрите клеммы колодки и контакты выключателя на предмет:
- Зелёного или белого окисла
- Тёмного налёта сульфатации
- Механических загрязнений
- Зачистите контакты:
- Мелкой наждачной бумагой (№400-600)
- Жёсткой неметаллической щёткой
- Специальным очистителем-ингибитором коррозии
- Обработайте контакты после зачистки:
Средство Назначение Контактная смазка Защита от окисления Литол/графитовая смазка Предотвращение коррозии - Плотно зафиксируйте колодку на выключателе до щелчка
- Подключите АКБ и проверьте работу фонарей при включённой задней передаче
Важно: При сильной коррозии, разрушающей контакты, выключатель подлежит замене. Если очистка не помогла – диагностируйте цепь мультиметром на обрыв или замыкание на массу.
Проверка "массы" кузова в районе фонарей
Плохой контакт точки крепления "массы" кузова в районе задних фонарей – частая причина отказа фонарей заднего хода на ВАЗ 2110. Коррозия, грязь, окисление или ослабление крепления нарушают электрическую цепь.
Для диагностики и устранения этой проблемы необходима тщательная проверка точек заземления, расположенных в багажнике вблизи самих фонарей или на задней панели кузова.
Порядок проверки массы у фонарей
1. Подготовка:
- Включите зажигание и переключите КПП на заднюю передачу (чтобы на разъем фонаря подавалось напряжение).
- Откройте багажник.
- Снимите обшивку багажника в районе проверяемого фонаря (обычно держится на пластиковых клипсах или винтах).
2. Поиск точек массы:
- Внимательно осмотрите металлические элементы кузова вблизи фонаря (заднюю панель, арки).
- Ищите клеммы (обычно кольцевые или вилочные), прикрученные болтами или саморезами напрямую к кузову.
- На ВАЗ 2110 точки массы для фонарей часто расположены на задней панели кузова, за обшивкой, слева и справа.
3. Проверка качества контакта:
- Визуальный осмотр: Проверьте, нет ли явных признаков коррозии (белый или зеленый налет, ржавчина), окисления, сильной грязи или масла на клемме и месте ее крепления к кузову. Убедитесь, что клемма плотно притянута.
- Механическая проверка: Попробуйте пошевелить клемму рукой. Если она болтается, контакт плохой – крепление нужно затянуть или очистить.
- Проверка мультиметром:
- Переведите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
- Одним щупом прикоснитесь к плюсовому контакту в разъеме лампы заднего хода (обычно это провод определенного цвета, например, сине-черный, но лучше свериться со схемой).
- Вторым щупом прикоснитесь непосредственно к металлу кузова в районе точки массы (очистите небольшое место от краски до металла) или к самой клемме массы. Напряжение должно быть близко к напряжению аккумулятора (около 12В).
- Теперь прикоснитесь вторым щупом к непосредственно к болту/саморезу, которым клемма массы крепится к кузову. Если напряжение здесь значительно ниже, чем в предыдущем пункте (или отсутствует), значит проблема именно в контакте между клеммой и кузовом.
- Для полной уверенности можно проверить сопротивление между клеммой массы и хорошей точкой заземления на кузове (например, минусовой клеммой АКБ или чистой точкой в моторном отсеке). Оно должно быть близко к нулю (0.1-0.5 Ом). Высокое сопротивление подтверждает плохую массу.
4. Устранение проблемы:
- Отсоедините клемму массы.
- Тщательно зачистите саму клемму (ножом, мелкой наждачкой, щеткой по металлу) и место ее контакта с кузовом до чистого металла. Удалите всю ржавчину, краску (если она была под клеммой), окислы и грязь.
- Обработайте зачищенные поверхности средством для защиты от коррозии и улучшения контакта (например, токопроводящей смазкой).
- Надежно затяните крепежный болт/саморез, обеспечивая плотный контакт клеммы с кузовом.
- Проверьте работу фонарей заднего хода.
Важно: Иногда точки массы могут быть скрыты под слоем герметика или краски. Будьте внимательны при поиске. Если стандартная точка сильно повреждена коррозией, можно установить дополнительный провод массы от минусового вывода фонаря к другой, заведомо хорошей точке заземления на кузове.
| Элемент | Что проверить | Где искать (ВАЗ 2110) |
|---|---|---|
| Предохранитель F7 | Целостность (15А) | Монтажный блок в салоне |
| Реле заднего хода | Срабатывание, контакты | Монтажный блок (часто слот K3) |
| Лампа заднего хода | Целостность нити, окисление патрона | В заднем фонаре |
| Выключатель заднего хода | Контактная группа, механизм | На КПП |
Диагностика обрыва в проводе до блок-фары
Проверка целостности проводки от колодки предохранителей до заднего фонаря – ключевой этап поиска неисправности. Начинайте диагностику при отключенном аккумуляторе и заглушенном двигателе, чтобы избежать короткого замыкания.
Подготовьте мультиметр в режиме прозвонки или контрольную лампу. Снимите пластиковую накладку порога со стороны проблемной фары для доступа к жгуту проводов, идущему вдоль кузова.
Порядок проверки цепи
Шаг 1: Определение контактов
Найдите в колодке блока предохранителей (расположен слева под торпедой) контакт провода заднего хода (цветовая маркировка: основной – желто-серый, доп. черно-красный). В блок-фаре идентифицируйте клемму этого провода.
Шаг 2: Прозвонка участков
- Подключите один щуп мультиметра к контакту в колодке БП
- Второй щуп присоедините к клемме провода в блок-фаре
- Отсутствие звукового сигнала/нулевое сопротивление укажет на обрыв
Шаг 3: Локализация обрыва
При обнаружении обрыва последовательно проверяйте промежуточные точки:
- Соединения в технологических разъемах под торпедой
- Зоны перегибов жгута за задним колесом
- Участки возле лючка бензобака
Распространенные точки повреждения
| Место | Причина обрыва |
| Изгиб жгута под задним крылом | Коррозия от влаги, перетирание о кузов |
| Колодка у топливного модуля | Окисление контактов, нарушение изоляции |
| Зона крепления жгута к кузову | Передавливание металлическими скобами |
Обнаруженный поврежденный участок замените отрезком провода аналогичного сечения с обязательной термоусадкой соединений. После ремонта проверьте срабатывание фонаря при включении задней передачи.
Прозвонка цепи от монтажного блока к выключателю
Отключите разъем выключателя заднего хода, расположенный на КПП. Найдите провод питания цепи – обычно это провод черно-голубого цвета (маркировка может незначительно отличаться в зависимости от года выпуска). Подключите мультиметр в режиме вольтметра: один щуп к этому контакту в разъеме, второй – на массу кузова.
Включите зажигание, переведите рычаг КПП в положение заднего хода. Если на мультиметре отображается напряжение ~12В – питание от монтажного блока поступает исправно, проблема в выключателе или цепи после него. Отсутствие напряжения указывает на обрыв или плохой контакт в проводе от монтажного блока до выключателя.
Порядок действий при отсутствии питания
- Проверьте предохранитель F7 (15А) в монтажном блоке повторно, даже если визуально он цел – используйте мультиметр в режиме прозвонки или замените заведомо исправным.
- Прозвоните цепь питания:
- Снимите монтажный блок (предварительно отсоединив клемму АКБ).
- Найдите на его колодке вывод, соответствующий предохранителю F7 (часто обозначен как F7 или схемой).
- Подключите один щуп мультиметра (в режиме прозвонки/сопротивления) к этому выводу.
- Второй щуп подключите к контакту черно-голубого провода в разъеме выключателя заднего хода.
Звуковой сигнал мультиметра (или сопротивление близкое к 0 Ом) подтвердит целостность провода. Бесконечное сопротивление укажет на обрыв. Визуально осмотрите участок провода от КПП до моторного щита – частые точки повреждения: перегибы возле гофры, контакты в колодках.
| Сигнал мультиметра | Значение | Действия |
|---|---|---|
| Звуковой сигнал / ~0 Ом | Провод цел | Проверьте контакт в колодке монтажного блока и разъеме выключателя |
| Нет сигнала / ∞ Ом | Обрыв провода | Ищите место повреждения трассы черно-голубого провода, восстановите соединение |
Обнаружив обрыв, аккуратно зачистите концы провода, соедините их пайкой или качественными клеммами, надежно заизолируйте. После ремонта цепи обязательно проверьте наличие 12В на разъеме выключателя при включенной передаче заднего хода.
Проверка контактов в колодке фар
Начните с визуального осмотра колодки подключения фар. Отсоедините разъём и проверьте контакты на наличие окисления, коррозии или характерного зелёно-белого налёта. Особое внимание уделите фиксации проводов в клеммах – они не должны болтаться или иметь следы перелома.
Используйте мультиметр для диагностики. Включите зажигание и заднюю передачу, затем измерьте напряжение на соответствующих контактах колодки. Отсутствие 12V указывает на проблему в цепи до фары. Проверьте надёжность контакта «массы» – чёрный провод в колодке должен показывать нулевое сопротивление при подключении к кузову.
Порядок действий:
- Снимите защитный кожух колодки фар
- Протестируйте контакты тестером в режиме «прозвонки»
- Зачистите окисленные клеммы мелкой наждачной бумагой
- Обработайте контакты антикоррозийным спреем (WD-40)
- Плотно зафиксируйте разъём после обратной сборки
| Контакты для проверки | Нормальные показатели |
|---|---|
| Питание (+12V) | 12-14V при включённой передаче |
| «Масса» (GND) | 0-0.5 Ом сопротивления |
| Изоляция соседних пинов | Отсутствие КЗ между контактами |
Важно: После чистки обязательно проверьте плотность посадки клемм – разболтанные контакты подогните пассатижами. Если повреждена изоляция проводов, заизолируйте их термоусадкой или замените участок жгута.
Примечание: На ВАЗ 2110 распространена проблема перетирания проводов в месте изгиба возле фары – аккуратно прощупайте весь участок жгута на предмет обрыва.
Тест на замыкание цепи заднего хода
Для проверки исключите неисправность лампы и датчика заднего хода (ДЗХ), убедившись в их работоспособности. Подготовьте мультиметр в режиме измерения сопротивления (Ом) или прозвонки, а также контрольную лампу на 12В. Отключите минусовую клемму АКБ перед началом работ для предотвращения короткого замыкания.
Снимите разъем с ДЗХ (расположен на КПП). Включите зажигание и заднюю передачу. Проверьте наличие напряжения на фишке провода, идущего к фонарям (обычно синий с черной полосой или черный с синей полосой). Используйте контрольную лампу: один щуп – на массу кузова, второй – на контакт разъема. Если лампа загорается – цепь ДО фонарей исправна, проблема в проводке ОТ разъема к фонарям или контактах патрона.
Пошаговая проверка цепи
- Прозвонка провода до фонарей:
- Отсоедините разъем жгута в багажнике, идущий к фонарю заднего хода.
- Прозвоните мультиметром провод от ДЗХ до заднего фонаря (режим прозвонки). Исправный провод покажет близкое к 0 Ом сопротивление.
- Проверка массы фонаря:
- При выключенном зажигании измерьте сопротивление между массовым контактом патрона лампы заднего хода и кузовом авто. Норма – менее 1 Ом.
- Тест на КЗ в цепи:
- Отсоедините разъем ДЗХ и задний жгут фонарей.
- Измерьте сопротивление между сине-черным проводом и массой авто. Исправная цепь покажет обрыв (∞ Ом). Если мультиметр показывает 0–10 Ом – в проводе короткое замыкание на кузов.
Важно! Осмотрите участки проводки возле гофры между кузовом и дверью багажника – там часто происходит перелом жил или замыкание из-за трения. При обнаружении КЗ или обрыва потребуется замена поврежденного участка провода.
Замена изношенного штекера проводки
Штекер подключения фонарей заднего хода на ВАЗ 2110 подвержен механическим повреждениям и коррозии из-за расположения вблизи заднего бампера. Окисление контактов или перелом проводов в месте соединения блокирует передачу сигнала от лампы до выключателя заднего хода.
Для диагностики отсоедините колодку от фонаря и проверьте мультиметром напряжение на контактах при включенной передаче (должно быть ~12V). Отсутствие напряжения при исправном предохранителе и выключателе подтверждает неисправность штекера или участка проводки.
Процедура замены штекера
Необходимые материалы: новый штекерный разъём (артикул 8452-3729), термоусадка, паяльник с припоем, изолента.
- Отключите минусовую клемму АКБ
- Снимите обшивку багажника для доступа к проводке
- Вырежьте повреждённый штекер с запасом провода 5-7 см
- Зачистите провода нового разъёма и штатной проводки
- Соедините методом пайки:
- Красный провод – питание фонаря
- Чёрный провод – масса
- Заизолируйте соединения термоусадкой
- Подключите разъём к фонарю и проверьте работу
| Цвет провода | Назначение |
| Красный | Плюс от выключателя заднего хода |
| Чёрный | Кузовная масса |
Важно: при пайке соблюдайте полярность и избегайте перегрева изоляции. После сборки обработайте разъём силиконовой смазкой для защиты от влаги.
Восстановление поврежденной изоляции проводов
Поврежденная изоляция проводов цепи фонарей заднего хода – распространенная причина неисправности. Оголенные участки проводов приводят к короткому замыканию на массу кузова, обрыву цепи или коррозии токопроводящей жилы. Особое внимание уделите участкам возле гофр, в местах перегибов у лючка бензобака и в зоне крепления жгута к кузову.
Обнаружив дефект (трещины, потертости, оплавления), немедленно устраните его. Временная изолента – лишь краткосрочное решение; под воздействием влаги, вибрации и температур она теряет свойства. Для надежного ремонта потребуется более основательный подход с применением термоусадки или заменой сегмента провода.
Способы восстановления изоляции
Термоусадочная трубка (ТУТ):
- Отключите минусовую клемму АКБ для безопасности.
- Вырежьте поврежденный участок изоляции, очистите жилу от окислов.
- Подберите ТУТ диаметром на 30-50% меньше сечения провода до усадки.
- Наденьте трубку на провод, прогрейте строительным феном или зажигалкой (равномерно, без пережога).
- Проверьте: трубка должна плотно обтянуть провод, исключая попадание влаги.
Замена сегмента провода:
- Отсоедините провод от разъемов цепи заднего хода (у фонаря, КПП, реле).
- Вырежьте поврежденный участок с запасом 2-3 см в обе стороны.
- Возьмите новый провод аналогичного сечения и длины.
- Соедините методом пайки или обжимными гильзами:
| Метод | Инструмент | Защита |
|---|---|---|
| Пайка | Паяльник, припой, флюс | ТУТ + изолента |
| Обжим | Кримпер, гильзы | Двухслойная ТУТ |
После ремонта проложите провод по штатной трассе, зафиксируйте стяжками. Обязательно проверьте цепь мультиметром на отсутствие КЗ и обрывов перед подключением АКБ.
Удаление окислов в разъемах монтажного блока
Окислы в разъемах монтажного блока - частая причина отсутствия контакта, приводящая к неработоспособности фонарей заднего хода. Эти соединения подвержены воздействию влаги и перепадов температур, что провоцирует образование налета на контактных поверхностях, препятствующего прохождению тока.
Для устранения этой проблемы требуется тщательная очистка контактов в соответствующих разъемах блока предохранителей и реле, отвечающих за цепь заднего хода. Необходимо сосредоточиться на разъемах, связанных с блоком фонарей (часто это Х4, Х5) и цепью заднего хода.
Порядок работ
- Отключите аккумулятор. Снимите клемму "минус" для полного обесточивания бортовой сети и предотвращения короткого замыкания.
- Снимите монтажный блок. Обычно он расположен под панелью приборов со стороны водителя. Аккуратно отсоедините его от креплений.
- Отсоедините разъемы. Найдите и аккуратно отсоедините от блока разъемы, относящиеся к задним фонарям и цепи заднего хода (Х4, Х5 и другие, указанные в схеме).
- Осмотрите контакты. Внимательно проверьте контактные площадки как в самом разъеме (на проводах), так и штырьки/гнезда на корпусе монтажного блока на предмет:
- Белого, зеленого или серого налета (окислы)
- Потемнения или подгаров
- Коррозии
- Ослабления или деформации контактов
- Очистите контакты:
- Механически: Используйте мелкую наждачную бумагу (нулевку), стирательную резинку или специальную щетку для контактов. Действуйте очень аккуратно, чтобы не повредить токопроводящий слой.
- Химически: Обработайте контакты очистителем для электроники (например, WD-40 Specialist Contact Cleaner, спирт). Распылите или нанесите средство на ватную палочку/кисточку и тщательно протрите контакты. Дайте высохнуть.
- Защитите контакты (рекомендуется). После очистки и полного высыхания нанесите тонкий слой диэлектрической смазки на контактные группы. Это предотвратит повторное окисление.
- Соберите в обратном порядке. Надежно подсоедините разъемы к монтажному блоку. Установите блок на место. Подключите "минусовую" клемму аккумулятора.
Проверьте работу фонарей заднего хода. Включите зажигание, переведите селектор КПП в положение заднего хода и убедитесь, что фонари загорелись. Если проблема не устранена, проверьте целостность проводов от монтажного блока к фонарям и исправность датчика заднего хода на КПП.
Проверка контакта чип-тюнера (если установлен)
Чип-тюнинг может влиять на работу электронных систем автомобиля, включая управление фонарями заднего хода через ЭБУ. Неправильное подключение или повреждение контактов модуля часто приводит к подобным неисправностям. Начните с визуального осмотра блока чип-тюнера и его разъемов.
Убедитесь в надежности фиксации колодок проводов к разъемам модуля. Проверьте отсутствие окислов, следов коррозии или влаги на контактах. Особое внимание уделите целостности проводки в местах врезки в штатную электропроводку – частые точки повреждения.
Алгоритм диагностики
- Временное отключение модуля: Снимите разъемы с блока чип-тюнера. Проверьте работу фонарей заднего хода при включенной передаче. Если они заработали – проблема в модуле или его подключении.
- Прозвон контактов: Используя мультиметр в режиме сопротивления (Ω), проверьте:
- Целостность проводов между чип-тюнером и ЭБУ
- Отсутствие КЗ на массу в сигнальных цепях
- Надежность контакта "массы" модуля с кузовом
- Осмотр мест врезки: Проверьте изоляцию проводов в точках подключения к цепи заднего хода. Ищите перетертости, оплавления или нарушение пайки.
При обнаружении окисленных контактов обработайте их очистителем электрооборудования. Найденные поврежденные провода замените с обязательной термоусадкой соединений. Если чип-тюнер некорректно программно отключает сигнал заднего хода – потребуется перепрошивка модуля у специалиста.
Комплексная диагностика электропроводки мультиметром
Проверка начинается с установки мультиметра в режим измерения напряжения (DC 20V). Включите зажигание и заднюю передачу при работающем двигателе. Проверьте наличие +12V на контактах предохранителя F7 (10А) в монтажном блоке. Отсутствие напряжения указывает на проблемы с питанием от замка зажигания или обрыв цепи до блока предохранителей.
Замерьте напряжение на разъёмах ламп заднего хода в задних фонарях при включённой передаче. Отсутствие +12V на обоих разъёмах сигнализирует о неисправности цепи до фонарей. Наличие напряжения только на одном контакте требует проверки качества "массы" через сопротивление (режим Ω): показания выше 1–2 Ом подтверждают плохой контакт с кузовом.
- Проверка датчика заднего хода:
- Снимите фишку с датчика на КПП
- Измерьте сопротивление между его контактами при включённой и выключенной передаче
- Исправный датчик: ∞ Ом (нейтраль), ~0 Ом (задний ход)
- Поиск обрыва в цепи:
- Прозвоните мультиметром (режим зуммера) провода от датчика КПП до монтажного блока
- Проверьте целостность провода от F7 до общего разъёма задних фонарей
- Осмотрите колодки на предмет окислов, особенно в районе гофры багажника
- Диагностика КЗ:
- Выключите зажигание, снимите предохранитель F7
- Установите мультиметр в режим измерения сопротивления (Ω)
- Подсоедините щупы к контактам гнезда предохранителя: показания ∞ Ом – норма, 0–100 Ом – КЗ в цепи
| Точка замера | Режим мультиметра | Нормальные значения |
| Контакт датчика заднего хода (при включённой передаче) | Сопротивление (Ω) | 0–1 Ом |
| Провод массы фонаря | Сопротивление (Ω) | 0–2 Ом (от разъёма до кузова) |
| Клеммы лампы заднего хода | Напряжение (DCV) | 12–14V (при работающем двигателе) |
Список источников
- Руководство по ремонту ВАЗ 2110 (официальное издательство АвтоВАЗ)
- Форум клуба владельцев LADA 2110 (vaz2110.ru)
- Автоэлектрик: практическое пособие по диагностике (профильное издательство)
- База электросхем ВАЗ 2110 (электронный каталог компонентов)
- Технические бюллетени СТО по типовым неисправностям ВАЗ
- Видеоинструкции по замене датчика заднего хода (YouTube-каналы автоэлектриков)
- Мануал по использованию мультиметра при диагностике цепей
