Замена реле поворотников на ВАЗ 2107 - инструкция

Статья обновлена: 18.08.2025

Исправная работа поворотников критически важна для безопасности движения. Если световая индикация на приборной панели ВАЗ 2107 перестала мигать или работает некорректно – вероятно, причина в неисправном реле-прерывателе.

Замена этого элемента не требует специальных навыков и выполняется за несколько минут при наличии базовых инструментов. Ниже приведена пошаговая инструкция для самостоятельного ремонта.

Необходимые инструменты: список минимального набора

Для замены реле поворотников на ВАЗ 2107 потребуется базовый набор инструментов, доступный большинству автовладельцев. Важно подготовить всё заранее, чтобы процесс прошел быстро и без перерывов на поиски недостающих предметов.

Минимальная комплектация исключает специализированный инструмент, что делает задачу выполнимой даже в гаражных условиях. Соблюдайте технику безопасности при работе с электрооборудованием автомобиля.

Крестовая отвертка среднего размера – для снятия креплений монтажного блока
Плоская отвертка – для демонтажа защитной крышки блока предохранителей
Новое реле поворотников (типа РС-950 или аналог) – обязательно проверьте совместимость с ВАЗ 2107

Определение признаков неисправности реле поворотников

Основным индикатором проблем с реле поворотников служит нарушение нормальной работы световой сигнализации. Водитель может наблюдать аномалии в мигании ламп указателей поворота на приборной панели и внешних световых приборах автомобиля.

Характерные симптомы проявляются в изменении частоты или ритма мигания, полном отсутствии сигнала либо включении индикации без прерывания. Эти отклонения требуют незамедлительной диагностики реле.

Типичные признаки неисправности:

Слишком быстрое мигание (чаще 100 циклов в минуту) при исправных лампах
Постоянное горение указателей без мигания
Отсутствие световой индикации при активации поворотников
Асинхронная работа ламп (разная частота мигания слева и справа)
Щелчки реле не слышны при включении сигнала

При обнаружении этих симптомов в первую очередь проверьте исправность ламп, так как перегоревшая лампа вызывает аналогичные эффекты. Если с лампами всё в порядке - причина в реле поворотников.

Поиск расположения реле поворотников в салоне ВАЗ 2107

Реле поворотников (прерыватель указателей поворота) в ВАЗ 2107 находится в салоне автомобиля, за приборной панелью. Оно закреплено на специальном металлическом кронштейне в районе педального узла, ближе к рулевой колонке.

Для доступа к реле необходимо снять защитный кожух под рулевой колонкой, который крепится саморезами или пластиковыми фиксаторами. После демонтажа кожуха вы увидите монтажный блок предохранителей и несколько отдельных реле, установленных вертикально на кронштейне.

Как идентифицировать реле поворотников

На кронштейне за панелью приборов расположено несколько реле одинакового размера. Реле поворотников (ПУП) имеет маркировку "23.3747" или "231.3747" на корпусе и отличается от других:

Цвет корпуса – чёрный или тёмно-серый
Количество контактов – три (в отличие от пятиконтактных реле стеклоочистителя)
Стандартное расположение – верхнее или среднее на кронштейне

Перед заменой обязательно проверьте соответствие реле по схеме в руководстве к автомобилю или сверьте маркировку со старым элементом.

Как снять защитную крышку блока предохранителей

Найдите блок предохранителей, расположенный под приборной панелью со стороны водителя, слева от рулевой колонки. Идентифицируйте защитную пластиковую крышку прямоугольной формы, закрывающую сам блок и реле, включая реле поворотников (часто обозначено как РС-491 или К4).

Крышка крепится на двух пластиковых защелках: одна сверху, вторая снизу. Для снятия необходимо одновременно отжать обе защелки пальцами. Верхняя защелка обычно расположена ближе к рулю, нижняя – дальше, ближе к педалям или туннелю.

Последовательность действий для снятия крышки

Положение рук: Расположите пальцы правой руки на верхней защелке (ближе к рулевой колонке), а пальцы левой руки – на нижней защелке (ближе к ногам или центральному туннелю).
Отжим защелок: Плавно, но с достаточным усилием нажмите пальцами вглубь (в сторону салона автомобиля) на обе защелки одновременно. Вы должны почувствовать, как они утапливаются.
Снятие крышки: Удерживая защелки отжатыми, потяните крышку на себя и немного вверх. Не пытайтесь снимать ее строго вертикально или горизонтально – движение должно быть вперед-вверх.
Извлечение: После освобождения защелок снимите крышку полностью.

Важные нюансы:

На некоторых моделях ВАЗ 2107 (особенно поздних выпусков) крышка может иметь дополнительный фиксатор-язычок посередине снизу. Если крышка не снимается после отжима верхней и нижней защелок, аккуратно просуньте палец под нижний край крышки посередине и подденьте ее вверх, чтобы освободить этот фиксатор.
Действуйте аккуратно, но уверенно. Пластик защелок может быть хрупким, особенно на старых автомобилях. Избегайте резких рывков.
После снятия крышки станут видны предохранители и реле, установленные в гнездах блока.

Идентификация реле указателей поворота среди других реле

Блок реле и предохранителей на ВАЗ 2107 расположен в моторном отсеке, со стороны пассажира, рядом с вакуумным усилителем тормозов. Он представляет собой черную пластиковую коробку с откидывающейся крышкой, на внутренней стороне которой нанесена схема расположения элементов.

Реле указателей поворота и аварийной сигнализации (это одно устройство) в стандартном монтажном блоке 17.3722 занимает позицию с обозначением К4. Его легко отличить по характерным признакам: черный прямоугольный корпус с тремя металлическими штырьковыми контактами и маркировкой 231.3747 или 495.3747 на поверхности.

Для точного определения выполните следующие шаги:

Сверьтесь со схемой на внутренней стороне крышки блока – реле поворотников обозначено как "Прерыватель указателей поворота и аварийной сигнализации".
Проверьте количество контактов: у реле поворотов их три, тогда как соседние реле (например, К2 – очиститель фар, К3 – стартера) имеют четыре или пять контактов.
Включите поворотники – при активации рычага под рулем колонки реле издает ритмичные щелчки (1-2 раза в секунду).

Отличия от других реле в блоке:

Позиция	Назначение	Контакты
К4	Поворотники/аварийка	3
К2	Очиститель фар	4
К3	Стартер	5

Важно: при визуальном осмотре не путайте его с четырехконтактным реле стеклоочистителя (К5), которое имеет аналогичный цвет, но отличается габаритами и количеством выводов.

Осмотр посадочного места реле на окисление контактов

После извлечения реле поворотников из блока предохранителей внимательно исследуйте его контактные гнёзда. Для качественного осмотра используйте фонарик – тщательно проверьте внутренние поверхности разъёмов на наличие следов коррозии, зелёного или белого налёта, а также почернений от перегрева.

Обратите особое внимание на состояние металлических лепестков внутри посадочных гнёзд – они должны быть упругими, без деформаций. Ослабленные контакты не обеспечат надёжного соединения, что приведёт к нестабильной работе световой сигнализации даже после замены реле.

Критические точки проверки:

Центральные контакты (обычно под номерами 49 и 49а в колодке) – отвечают за питание цепи поворотников.
Боковые контакты (31 и 31b) – обеспечивают замыкание цепи на массу.
Клемма "L" – управляет сигналом лампы на приборной панели.

Признак проблемы	Последствия
Белый/зелёный окисл	Прерывистая работа поворотников, замедленное мигание
Почернение контактов	Полный отказ реле, перегрев колодки
Разогнутые лепестки	Самопроизвольное отключение сигналов

При обнаружении окислов аккуратно зачистите контакты мелкой наждачной бумагой (зернистостью 600-800) или специальным химическим очистителем электроцепей. Перед установкой нового реле обязательно обработайте гнёзда антикоррозийной смазкой – это предотвратит повторное окисление.

Проверка маркировки старого реле перед покупкой аналога

Извлеките реле поворотников из монтажного блока, расположенного под рулевой колонкой ВАЗ 2107. Для этого аккуратно подденьте фиксаторы пластикового корпуса блока и снимите крышку. Реле поворотников обычно установлено в одном из центральных слотов (часто обозначено символом "↔" или буквой "Р").

Осмотрите корпус старого реле. Маркировка нанесена на верхнюю или боковую поверхность в виде цифробуквенного кода. Убедитесь, что освещение достаточно яркое, и при необходимости используйте лупу. Очистите корпус от грязи мягкой сухой тканью для четкого распознавания символов.

Ключевые параметры для идентификации

Обязательные данные для поиска аналога:

Основной каталожный номер: Например, 23.3747 или 231.3747
Напряжение срабатывания: Должно соответствовать бортовой сети (12V)
Тип контактов: Указан в виде схемы (например, 5 контактов)

Дополнительные маркеры:

Производитель	Оригинальные реле часто имеют логотипы: ⦿ "СтартВольт", ⦿ "ПКФ" или ⦿ "АВАР"
Спецификации	Надписи: RL-12V, IND (indicator) или Повороты

Порядок действий при покупке:

Зафиксируйте маркировку на фото
Сверьте номер с каталогом в магазине
Проверьте совпадение количества и расположения ножек
Убедитесь в наличии отметки 12V

Избегайте приобретения реле с несоответствующей распиновкой или напряжением – это приведет к некорректной работе поворотников или выходу из строя предохранителя.

Критерии выбора нового реле поворотников

При подборе реле для ВАЗ 2107 учитывайте конструктивные особенности и электрические параметры оригинальной детали. Несоответствие характеристик приведет к некорректной работе световой сигнализации или повреждению проводки.

Обращайте внимание на совместимость с бортовой сетью автомобиля – реле должно выдерживать нагрузку ламп поворотников и аварийной сигнализации. Проверяйте соответствие посадочных разъемов и габаритов корпуса.

Тип устройства:
- Электромеханические (как штатные) – проверенная надежность, характерное щелканье
- Электронные – бесшумная работа, регулируемая частота мигания
Совместимость:
- Маркировка 494.3747 или 23.3747 для оригинальных аналогов
- Напряжение: 12V, ток нагрузки: 8-10А
Конструкция:
- Корпус с крепежными ушками для фиксации в штатном месте
- Цоколевка: 5 контактов (два питания, два на лампы, один на руль)
Дополнительные функции:
- Регулировка частоты мигания (для электронных моделей)
- Защита от переполюсовки и короткого замыкания

Проверка нового реле мультиметром перед установкой

Перед монтажом нового реле поворотников на ВАЗ 2107 обязательно протестируйте его мультиметром в режиме прозвонки или измерения сопротивления. Это исключит установку дефектной детали и повторный разбор панели приборов.

Установите мультиметр в режим проверки диодов или измерения сопротивления (Ω). Подготовьте реле, ориентируясь на маркировку контактов на корпусе: стандартное расположение включает выводы «+» (питание 12В), «К» (коммутация нагрузки), «П» (выход на лампы), «L» (указатель поворотов) и «31» (масса).

Порядок проверки:

Цепи управления: Подключите щупы к выводам «+» и «L». Исправное реле покажет сопротивление 40-80 Ом (обмотка катушки).
Силовые контакты: Присоедините щупы к клеммам «К» и «П». До подачи напряжения мультиметр должен показывать обрыв (∞).
Проверка срабатывания:
- Подайте +12В от АКБ на вывод «+», а «−» на «31».
- Замерьте сопротивление между «К» и «П». Значение должно упасть до 0-0.5 Ом (контакты замкнуты).
Целостность массы: Прозвоните вывод «31» на корпус реле. Должен быть контакт (0 Ом).

Отсутствие изменений сопротивления при подаче напряжения или короткое замыкание в силовой цепи указывают на неисправность. Дополнительно встряхните реле: посторонние звуки (треск, дребезг) сигнализируют о внутреннем дефекте.

Отключение минусовой клеммы аккумулятора перед работой

Перед началом любых манипуляций с электрооборудованием ВАЗ 2107, включая замену реле поворотников, обязательно отсоедините минусовую клемму аккумуляторной батареи. Это исключит риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами автомобиля.

Нарушение этого правила может привести к выходу из строя блока предохранителей, повреждению проводки или электронных компонентов. Всегда рассматривайте отключение АКБ как обязательный подготовительный этап, даже если работа кажется простой и быстрой.

Порядок безопасного отключения

Выполните следующие действия последовательно:

Заглушите двигатель и извлеките ключ из замка зажигания.
Найдите аккумулятор в моторном отсеке (справа по ходу движения).
Ослабьте гайку крепления минусовой клеммы (чёрный провод) ключом на 10 мм.
Аккуратно снимите клемму с токовывода АКБ, отведя провод в сторону.
Изолируйте клемму ветошью или наденьте защитный колпачок, предотвратив её случайный контакт с выводом.

Важные нюансы:

Отключайте именно минусовую клемму, чтобы разорвать массу автомобиля.
Не допускайте одновременного касания металлическими инструментами обеих клемм АКБ.
Проверьте надёжность фиксации плюсовой клеммы (красный провод) после отключения массы.

Перед установкой нового реле поворотников убедитесь, что клемма остаётся отсоединённой. Подключение АКБ производите только после завершения монтажа и визуальной проверки всех соединений.

Правила безопасного извлечения реле из разъема

Перед извлечением реле поворотников из монтажного блока ВАЗ 2107 обязательно снимите минусовую клемму с аккумуляторной батареи. Это исключит риск короткого замыкания при случайном контакте инструментов с клеммами разъема или металлическими деталями кузова.

Визуально определите тип крепления реле в разъеме – оно может фиксироваться пластиковыми защелками, пружинными контактами или направляющими пазами. Не прикладывайте силу до выяснения механизма фиксации, чтобы не сломать корпус реле или элементы колодки.

Последовательность извлечения

Очистите зону вокруг реле от грязи сжатым воздухом или мягкой кистью.
При наличии фиксирующих защелок аккуратно отожмите их тонкой отверткой или пластиковой лопаткой.
Возьмите реле большим и указательным пальцами за боковые грани корпуса (не за провода!).
Извлекайте строго вертикально без перекоса, раскачивая из стороны в сторону с минимальной амплитудой.
Если реле не поддается – повторно проверьте фиксаторы и положение скрытых направляющих.

Критические запреты:

Не дергайте за провода или разъем – это повредит контакты
Не используйте металлические инструменты без изоляции на рабочей части
Не применяйте рычажные приспособления (пассатижи, клещи)

Ошибка	Последствие
Извлечение под напряжением	Замыкание, выход из строя блока предохранителей
Перекос корпуса	Поломка контактных ножек реле
Применение грубой силы	Трещины в колодке, обрыв монтажных дорожек

После снятия осмотрите контактные ножки реле и гнезда разъема на предмет окисления или деформации. При обнаружении зеленого налета или замятых штырей устраните неисправность до установки нового реле.

Очистка контактов разъема от загрязнений и окислов

Отсоедините разъем реле поворотников от штатной колодки в монтажном блоке, аккуратно поддев пластиковый фиксатор. Визуально оцените состояние металлических контактных пластин внутри разъема и на колодке – характерными признаками проблем являются темный налет, зеленоватые окислы или следы влаги.

Используйте баллончик со сжатым воздухом для удаления крупных частиц пыли и грязи. Для механической очистки подготовьте мелкую наждачную бумагу (зернистостью 600-800), ватные палочки и специальное средство для очистки электронных контактов (например, WD-40 Contact Cleaner).

Порядок обработки контактов

Слегка смочите ватную палочку очистителем, протрите контактные площадки колодки в монтажном блоке. Избегайте обильного нанесения жидкости.
Отрежьте узкую полоску наждачной бумаги (шириной 3-4 мм), оберните вокруг тонкой отвертки. Аккуратно обработайте внутренние поверхности контактных лепестков в разъеме реле 2-3 легкими движениями.
Повторно протрите все контакты чистой ватной палочкой с очистителем для удаления абразивной пыли и остатков окислов.
Дождитесь полного испарения состава (2-3 минуты) перед подключением реле.

Проверьте плотность прилегания контактов – лепестки в разъеме должны надежно обжимать штырьки колодки. При сильном износе или разболтанности аккуратно подогните лепестки тонкой отверткой. Категорически избегайте применения грубой силы, кислот или бензина – это повредит токопроводящее покрытие.

Техника аккуратного отсоединения разъема питания

Перед отсоединением разъема питания реле поворотников ВАЗ 2107 убедитесь в отключении зажигания и минусовой клеммы аккумулятора. Это предотвратит короткое замыкание и защитит электронику автомобиля. Подготовьте тонкую отвертку с плоским жалом и фонарик для точной визуализации элементов фиксации.

Локализуйте разъем на корпусе реле поворотников. Он представляет собой пластиковый колодок с пучком проводов, закрепленный фиксирующим механизмом. Тщательно очистите зону вокруг разъема от пыли сухой кистью для предотвращения загрязнения контактов.

Алгоритм безопасного отсоединения

Визуально определите тип фиксатора разъема. На ВАЗ 2107 чаще встречаются:

Пластиковый язычок-защелка на верхней части колодка
Боковые фиксирующие усики по бокам корпуса
Сдвижной замок в виде ползунка

Для разъема с верхним язычком выполните:

Большим пальцем нажмите на центр защелки до характерного щелчка
Удерживая язычок в опущенном состоянии, потяните корпус разъема на себя
При сопротивлении слегка покачивайте колодок из стороны в сторону

При боковых фиксаторах:

Сожмите пальцами левый и правый усики одновременно
Не ослабляя давление, вытягивайте разъем параллельно оси контактов
Контролируйте равномерность усилия во избежание перекоса

Критические правила: Никогда не прилагайте усилие к проводам – только к корпусу разъема. При закисании контактов используйте WD-40, нанесенный тонкой кистью по периметру соединения. Выждите 2-3 минуты перед повторной попыткой.

После отсоединения сразу осмотрите контактные группы на предмет:

Окисления (белый или зеленый налет)
Оплавления пластика
Деформации металлических элементов

При обнаружении повреждений очистите контакты ластиком или специальным средством до металлического блеска. Убедитесь в отсутствии влаги внутри колодка перед установкой нового реле.

Визуальный осмотр проводов на предмет повреждений

Тщательно проследите трассировку проводов от монтажного блока до реле поворотников и далее к выключателю под рулём. Обратите особое внимание на участки возле подвижных элементов (петель дверей, рулевой колонки) и мест с высокой температурой (возле двигателя, печки).

Используйте фонарь для подсветки труднодоступных зон. Проверяйте не только целостность изоляции, но и надёжность контактов в колодках реле и разъёмах выключателя.

Ключевые точки для диагностики

Характерные повреждения:

Перетёртая или расплавленная изоляция
Окисленные контакты с зеленоватым налётом
Надломы жил в местах перегибов
Вздутия на проводах (признак коррозии внутри)

Проверка соединений:

Отсоедините колодку от реле поворотников
Осмотрите штекеры на предмет загрязнений или деформации
Покачайте провода у разъёмов – отсоединяющиеся жилы требуют ремонта

Цвет провода	Назначение	Типичные проблемы
Красный	Питание +12В	Оплавление у предохранителя
Синий с чёрным	Управление от выключателя	Обрыв у рулевой колонки
Коричневый	Масса	Коррозия на клемме кузова

Важно: При обнаружении повреждений замените весь проблемный участок провода, а не делайте скрутки. Используйте термоусадку для изоляции соединений.

Алгоритм правильной установки нового реле поворотников

Убедитесь, что новое реле полностью соответствует оригинальной модели для ВАЗ 2107. Проверьте целостность контактов и корпуса перед монтажом. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Очистите посадочное гнездо от пыли и окислов мягкой щеткой. Визуально сопоставьте расположение контактов на колодке с формой разъема нового реле – ключевые выступы должны совпадать.

Последовательность монтажа

Ориентируйте реле: Совместите треугольный ключ на корпусе с пазом гнезда. Убедитесь, что все штекеры точно соответствуют отверстиям колодки.
Фиксация: Плавно, без перекоса, вдавите реле в гнездо до характерного щелчка фиксатора. Проверьте отсутствие люфта.
Подключение питания: Верните минусовую клемму на аккумулятор, затяните крепление ключом на 10 мм.

Контроль работоспособности

Включите зажигание и активируйте левый/правый поворотник
Убедитесь в:
- Ритмичном мигании ламп (1-2 Гц)
- Синхронной работе указателей на приборной панели
- Отсутствии посторонних щелчков в реле
Проверьте аварийную сигнализацию отдельной кнопкой

Типичная ошибка	Последствие	Решение
Перекос при установке	Деформация контактов	Извлечь реле и повторить установку строго вертикально
Неполная фиксация	Прерывистая работа	Дожать реле до щелчка фиксатора

Проверка фиксации реле в посадочном месте

После установки нового реле поворотников в штатный разъем монтажного блока необходимо убедиться в его надежной фиксации. Контактные колодки должны полностью совпадать с клеммами на корпусе реле, исключая перекосы.

Надавите пальцем на корпус устройства до характерного щелчка фиксатора. Проверьте отсутствие люфта, попытавшись аккуратно пошатать реле из стороны в сторону – стабильное положение без смещений подтверждает правильную установку.

Ключевые критерии надежного крепления

Визуальный контроль: Убедитесь, что пластиковый язычок фиксатора на корпусе реле полностью защелкнулся за выступ разъема. Нижняя часть корпуса должна плотно прилегать к площадке монтажного блока без зазоров.

Тест на вибрацию: Легко постучите ребром ладони по корпусу установленного реле. Если оно не дребезжит и не меняет положение – фиксация достаточная. Нестабильно закрепленное реле может вызвать:

Прерывистую работу поворотников
Исчезновение контакта на неровной дороге
Преждевременный излом клемм

Финальная проверка: Включите зажигание и активируйте левый и правый поворотники поочередно. Равномерное мигание ламп без пропусков и посторонних щелчков свидетельствует о корректной установке и контакте.

Подключение разъема питания к новому реле поворотников

Убедитесь, что новое реле поворотников соответствует старому по типу контактов и расположению. Найдите фиксирующий язычок на пластиковом разъеме проводов – он должен быть направлен вверх. Аккуратно подденьте его тонкой отверткой, если требуется демонтаж старого реле, но для установки нового это не нужно.

Возьмите разъем питания, визуально сопоставив его форму с гнездом на новом реле. Совместите направляющие пазы на разъеме с выступами на корпусе реле. Избегайте перекоса – контакты должны входить параллельно.

Порядок подключения

Плотно прижмите разъем к корпусу реле до характерного щелчка фиксирующего язычка.
Проверьте надежность крепления: легким усилием потяните разъем от реле – он не должен отсоединяться.
Убедитесь, что провода не натянуты и не пережаты соседними элементами рулевой колонки.

Важно: Не прилагайте чрезмерных усилий при соединении! Если разъем не встает на место, проверьте:

Совпадение формы разъема и реле
Отсутствие загнутых или поврежденных контактов в гнезде
Правильную ориентацию разъема (фиксатор должен быть сверху)

Подключение минусовой клеммы аккумулятора

После завершения установки нового реле поворотников и проверки корректности подключения проводов, приступайте к финальному этапу. Убедитесь, что все инструменты удалены из моторного отсека, а контакты реле не касаются металлических поверхностей кузова.

Возьмите минусовую клемму аккумулятора и наденьте ее на соответствующий вывод батареи. Плотно затяните крепежную гайку (или болт) с помощью ключа на 10 мм, обеспечивая максимальную площадь контакта. Контролируйте усилие затяжки – пережатие может повредить свинцовый вывод.

Ключевые действия при подключении:

Очистите клемму и вывод аккумулятора металлической щеткой перед установкой
Нанесите тонкий слой антикоррозийной смазки на контактные поверхности
Убедитесь, что клемма плотно прилегает без перекосов
Проверьте отсутствие искрения при контакте

Сразу после подключения проверьте работу поворотников при включенном зажигании. Если лампы горят равномерно без сбоев – замена реле выполнена успешно. При обнаружении неисправностей немедленно отсоедините клемму и перепроверьте схему подключения.

Первичная проверка работы поворотников в статике

Перед заменой реле поворотников убедитесь, что проблема действительно связана с этим элементом. Включите зажигание и активируйте левый, затем правый указатель поворота на рулевой колонке. Внимательно наблюдайте за поведением ламп на приборной панели и внешних световых приборов.

Обратите внимание на три ключевых признака: частоту мигания ламп (нормальная/замедленная/отсутствует), равномерность работы левой и правой сторон, наличие характерного щелчка реле. Отсутствие звука щелчков при включенных поворотниках – явный индикатор неисправности реле или обрыва цепи.

Типичные симптомы неисправного реле

Лампы не загораются вообще – возможен обрыв питания, сгоревшее реле или перегоревшие лампы во всех цепях
Поворотники горят постоянно, без мигания – реле не размыкает цепь
Слишком быстрая или медленная частота мигания – несоответствие нагрузки (перегорела лампа или установлены светодиоды без доработки)
Работает только одна сторона – вероятна неисправность в цепи конкретной стороны, но реле тоже под подозрением

Симптом	Возможная причина
Отсутствие света и щелчков	Обрыв питания реле, окисление контактов, сгоревшая катушка реле
Постоянное горение ламп	Залипание контактов реле, неисправность биметаллической пластины
Неравномерная частота мигания слева/справа	Разное количество перегоревших ламп в контурах, плохой контакт в патроне

Важно: Проверьте исправность предохранителя №2 (10А) в монтажном блоке, отвечающего за поворотники и аварийную сигнализацию. Используйте тестер или визуальный осмотр нити накала внутри предохранителя.

Проверка исправной работы аварийной сигнализации

После замены реле поворотников включите аварийную сигнализацию кнопкой на центральной консоли. Все шесть указателей поворота (передние, задние и боковые) должны синхронно мигать с одинаковой частотой и яркостью. Контрольная лампа на панели приборов также обязана работать в такт миганию.

Одновременно прислушайтесь к звуку реле – характерные ритмичные щелчки подтверждают его корректную работу. Отсутствие звука или нестабильный ритм свидетельствуют о неправильной установке реле либо его браке. Проверьте работу системы в течение 1-2 минут для выявления возможных сбоев.

Дополнительные проверки

При активированной аварийке включите левый или правый поворотник – должна сработать только соответствующая сторона автомобиля
Убедитесь, что мигание не прекращается при запуске двигателя или включении фар
Проверьте исправность предохранителя №2 (10А) в монтажном блоке при отсутствии реакции на кнопку аварийки

Оценка скорости мигания поворотников после замены

Включите поворотники при работающем двигателе и визуально оцените частоту мигания. Нормальный интервал – 60–120 вспышек в минуту (1-2 раза в секунду). Сравните поведение передних и задних фонарей: все лампы должны загораться синхронно без задержек.

Прислушайтесь к звуку щелчков реле – ритм должен быть равномерным, без сбоев или пропусков. Проверьте работу обоих указателей (левого и правого), а также аварийной сигнализации. Убедитесь, что скорость мигания идентична для всех режимов.

Типичные проблемы и решения

Если мигание слишком быстрое:

Проверьте лампы: перегоревшая или несоответствующая мощности лампа в цепи (например, 21 Вт вместо штатных 21 Вт)
Используйте омметр для диагностики КЗ в проводке или патроне лампы
Убедитесь, что установлено реле правильного типа (например, РС950 для электромеханических или 231.3747 для электронных)

Если мигание слишком медленное или отсутствует:

Проверьте контакты реле на окисление и плотность посадки в блоке предохранителей
Протестируйте напряжение на контактах реле (должно быть 12±1В)
Исключите плохой контакт массы кузова (-) на фонарях
Убедитесь, что реле рассчитано на 12В и не имеет механических повреждений

Симптом	Вероятная причина	Действие
Мигает только одна сторона	Обрыв провода или плохой контакт в цепи неработающего поворотника	Прозвонить цепь от реле до лампы
Мигают все лампы одновременно	Неправильное подключение реле или КЗ в цепи	Сверить схему подключения контактов реле
Прерывистое мигание	Ненадежная фиксация реле или слабый контакт в блоке предохранителей	Очистить посадочное гнездо реле

После устранения неполадок повторно проверьте работу системы. Если проблема сохраняется – установите заведомо исправное реле для исключения заводского брака. Помните: некорректная скорость сигнализации нарушает ПДД и вводит в заблуждение других участников движения.

Контроль звукового сигнала работы реле

После установки нового реле поворотников на ВАЗ 2107 обязательно проверьте наличие характерного щелчка при включении указателей поворота. Этот звук подтверждает корректную работу электромагнитного механизма внутри реле.

Отсутствие щелчка при активации подрулевого переключателя сигнализирует о проблемах. Возможные причины включают неисправность самого реле, обрыв цепи питания, плохой контакт в колодке подключения или перегоревший предохранитель №2 (10А) в монтажном блоке.

Порядок диагностики звукового сигнала

Выполните следующие действия для локализации неисправности:

Включите зажигание и активируйте левый или правый поворотник
Прислушайтесь к звуку из области монтажного блока под панелью приборов
Если щелчки отсутствуют:
- Проверьте предохранитель F2 (10А) в монтажном блоке
- Осмотрите колодку подключения реле на предмет окисления или повреждения контактов
- Убедитесь в надёжной фиксации реле в посадочном гнезде
При наличии щелчков, но неработающих лампах:
- Проверьте целостность ламп в передних и задних фонарях
- Исследуйте массу кузова в зоне крепления задних фонарей

Важно! Частота щелчков должна соответствовать нормальной работе указателей - примерно 60-120 циклов в минуту. Слишком быстрое или медленное срабатывание указывает на проблемы в цепи питания ламп или несоответствие номинала реле.

Для дополнительной проверки временно установите заведомо исправное реле аналогичной маркировки (например, 23.3747 или 231.3747). Появление ритмичных щелчков после замены подтвердит неисправность старого реле.

Проверка работы поворотников при заведенном двигателе

Включите зажигание и запустите двигатель автомобиля. Переведите рычаг поворотников в положение левого или правого поворота на рулевой колонке.

Прислушайтесь к звуку прерывистого щелчка реле и визуально проверьте работу ламп на приборной панели и внешних световых приборов со всех сторон автомобиля.

Ключевые этапы проверки

Контрольные действия:

Убедитесь в равномерном мигании всех указателей поворота (передних, задних и боковых)
Проверьте синхронность работы ламп на приборной панели и внешних светильников
Отметьте частоту мигания (норма: 60-120 циклов в минуту)
Протестируйте оба направления (левое/правое) и аварийную сигнализацию

Типичные проблемы при неисправном реле:

Симптом	Возможная причина
Поворотники не включаются	Обрыв цепи или полный отказ реле
Горит без мигания	Залипание контактов реле
Слишком быстрое мигание	Перегорание лампы или плохой контакт

Важно: При обнаружении неисправностей немедленно заглушите двигатель перед дальнейшей диагностикой или заменой реле. Корректная работа прерывателя критична для безопасности дорожного движения.

Тестирование всех режимов указателей поворота

После установки нового реле поворотников включите зажигание и последовательно проверьте все режимы работы. Начните с левого поворота, затем переключитесь на правый, после чего активируйте аварийную сигнализацию.

Во время тестирования наблюдайте за частотой мигания лампочек и прислушивайтесь к звуку реле. Нормальная работа характеризуется равномерными вспышками с интервалом 0.8-1.2 секунды и четкими щелчками реле в такт миганию.

Порядок проверки режимов

Левый поворот: все лампы левого борта (передняя, боковая, задняя) должны мигать синхронно
Правый поворот: симметричная работа правых ламп без задержек
Аварийная сигнализация: одновременное мигание всех указателей поворота в шестирежимном цикле

Обратите особое внимание на следующие параметры:

Скорость мигания во всех режимах должна быть одинаковой
Отсутствие "пропусков" циклов или постоянного горения ламп
Слышимость характерных щелчков реле из монтажного блока
Работа контрольной лампы на приборной панели

Проблема	Возможная причина
Слишком быстрое мигание	Перегорела лампа, плохой контакт, неисправность реле
Отсутствие мигания	Неправильная установка реле, обрыв цепи
Неравномерная работа	Окисление контактов в патронах ламп
Отсутствие щелчков	Неисправность нового реле или предохранителя

При обнаружении неполадок сначала проверьте целостность ламп и состояние контактов в патронах. Убедитесь, что реле полностью вставлено в посадочное гнездо и соответствует спецификации ВАЗ 2107. Если все режимы работают корректно, установите защитную крышку монтажного блока.

Диагностика возможных проблем после установки

После замены реле поворотников на ВАЗ 2107 включите зажигание и активируйте левый/правый указатель. Проверьте работу ламп на приборной панели, передних и задних фар, а также боковых повторителей. Убедитесь, что все элементы мигают синхронно с характерным щелчком реле.

Отсутствие сигнала или нестандартное поведение (например, постоянное горение без мигания) указывает на ошибки монтажа или неисправность компонентов. В таком случае немедленно заглушите двигатель и приступайте к поиску причины.

Типичные неполадки и методы проверки

Распространённые симптомы:

Поворотники горят постоянно, не мигают:
- Проверьте надёжность контакта в колодке реле – ослабленная фиксация вызывает перебои
- Убедитесь, что установлено реле правильного типа (например, РС950 для светодиодных ламп)
Сигналы работают только с одной стороны:
- Осмотрите провода на переключателе руля – возможен обрыв или окисление
- Прозвоните цепь от реле до лампочек проблемной стороны мультиметром
Слишком быстрое/медленное мигание:
- Замените перегоревшие лампы – несоответствие мощности нарушает цикл реле
- Проверьте качество "массы" кузова в местах крепления фар

Дополнительные проверки:

Протестируйте предохранитель №2 (10А) в монтажном блоке – он защищает цепь поворотников
Осмотрите контакты реле на предмет подгорания – зачистите их при необходимости
Убедитесь, что колодка подключена без перекоса (стрелка на корпусе реле должна совпадать с меткой на блоке)

Проблема	Вероятная причина	Действие
Нет сигналов при включении	Неправильная установка реле, обрыв питания	Проверить напряжение на контактах колодки
Одновременно горят оба указателя	Короткое замыкание в переключателе	Диагностировать рулевой переключатель
Щелчки реле есть, лампы не горят	Окисление контактов в патронах ламп	Зачистить клеммы патронов, проверить нити накала

Установка защитной крышки монтажного блока

Аккуратно совместите защитную крышку с корпусом монтажного блока, убедившись, что все фиксирующие выступы на крышке точно соответствуют пазам на блоке. Плотно прижмите крышку по периметру до характерного щелчка каждого крепления – это гарантирует герметичность и исключит самопроизвольное отсоединение во время движения.

Проверьте надёжность фиксации, попытавшись слегка поддеть крышку пальцами в местах креплений. Убедитесь, что резиновый уплотнитель по краю крышки не пережат и равномерно прилегает к поверхности блока, предотвращая попадание влаги и пыли во внутреннее пространство.

Ключевые моменты контроля

Положение предохранителей: Визуально проверьте через прозрачные участки крышки, что установленные предохранители не сместились и плотно сидят в гнёздах.
Защёлки: Удостоверьтесь, что все 4-6 пластиковых защёлок (в зависимости от модели блока) полностью вошли в зацепление – при недожатой крышке возможен перегрев контактов.
Проводка: Проследите, чтобы жгуты проводов под крышкой не оказались пережаты её краями, особенно в зоне выхода кабелей к рулевому переключателю.

Типичная ошибка	Последствие	Профилактика
Кривая установка	Залипание кнопки аварийной сигнализации	Совмещать крышку строго параллельно блоку
Попадание уплотнителя в защёлку	Неполная фиксация с одной стороны	Поправить резину пальцем перед закрытием

Важно: После замены реле поворотников обязательно включите указатели поворота и аварийную сигнализацию для проверки работоспособности цепи до сборки облицовки рулевой колонки.

Обработка контактов электрозащитным спреем (при необходимости)

Перед нанесением спрея тщательно зачистите контакты реле и гнёзд разъёма мелкой наждачной бумагой (зернистость 600-800) или специальным абразивным стержнем. Удалите все следы окисления, коррозии и грязи, обеспечив металлический блеск поверхностей. Обезжирьте контакты с помощью спирта или очистителя карбюратора, дождитесь полного испарения жидкости.

Встряхните баллон с электрозащитным спреем в течение 30 секунд. Распыляйте состав короткими нажатиями с расстояния 15-20 см, равномерно покрывая контактные группы реле и ответной части колодки. Избегайте чрезмерного нанесения – достаточно тонкого слоя, полностью скрывающего металл. Не соединяйте элементы до полного высыхания состава (5-7 минут).

Ключевые правила обработки

Используйте только специализированные составы: Liqui Moly Electronic-Spray, Hi-Gear HG5511, Permatex Electrical Contact Cleaner
Запрещено применять: WD-40, графитовые смазки, силиконовые составы без антикоррозийных добавок
Обрабатывайте оба контактирующих элемента: штырьки реле и клеммы разъёма
Повторяйте обработку при каждом снятии реле или появлении признаков окисления

Правильное размещение отключенного аккумулятора (если мешает)

После безопасного отключения аккумулятора (сначала минусовая клемма, затем плюсовая) и его извлечения, критически важно правильно расположить батарею. Небрежное хранение может привести к короткому замыканию, утечке электролита или повреждению самого аккумулятора.

Основная задача – исключить контакт клемм с любыми металлическими предметами и предотвратить опрокидывание. Аккумулятор всегда должен находиться в строго вертикальном положении во избежание вытекания электролита.

Ключевые правила размещения

Выбор безопасного места:

Изолированная поверхность: Размещайте АКБ на прочном, непроводящем основании. Идеально подойдут:

Толстый деревянный брусок или доска
Плотный гофрокартон в несколько слоев
Резиновый коврик (без металлической крошки или вставок)

Удаленность от рабочей зоны: Уберите батарею в сторону, где исключено случайное задевание ногами, инструментами или падение других предметов.
Защита от окружающей среды: Избегайте мест под прямыми солнечными лучами, вблизи источников тепла (печка, обогреватель) или открытого огня. Не ставьте на сырую или загрязненную маслом/химикатами поверхность.

Положение и защита клемм:

Вертикальная ориентация: Никогда не кладите АКБ на бок или вверх дном.
Защита от замыкания: Убедитесь, что обе клеммы ни с чем не контактируют, особенно с металлом (кузов, инструменты, крепеж).
Дополнительная изоляция (опционально, но рекомендуется): Наденьте на снятые клеммы пластиковые колпачки или плотно оберните их толстой изолентой/резиной. Это страховка от случайного касания.

Стабильность: Убедитесь, что аккумулятор стоит надежно и не может опрокинуться от вибрации или легкого толчка. Проверьте устойчивость основания.

Инструкция по сверке характеристик замененного реле

После установки нового реле поворотников необходимо убедиться в соответствии его параметров техническим требованиям автомобиля ВАЗ 2107. Эта процедура гарантирует корректную работу световой сигнализации и предотвращает перегрузки электропроводки.

Сверка выполняется визуально и с помощью простых измерений в процессе тестовой эксплуатации. Основное внимание уделяется частоте мигания ламп, стабильности работы при разных нагрузках и соответствию номинальным характеристикам.

Порядок проверки характеристик

Контроль частоты мигания:
- Включите левый/правый поворотник при работающем двигателе
- Засеките 10 секунд, подсчитайте количество вспышек
- Норма: 60–120 циклов в минуту (1–2 вспышки/сек)
Проверка реакции на нагрузку:
- Включите аварийную сигнализацию на 2–3 минуты
- Убедитесь в отсутствии учащения/замедления мигания
- Проверьте работу при одновременном включении фар

Сравните параметры реле с заводскими требованиями:

Характеристика	Норма для ВАЗ 2107	Метод проверки
Напряжение питания	12 В ± 10%	Мультиметром на контактах
Максимальная нагрузка	150 Вт	Тест с включенными поворотниками и габаритами
Тип контактов	Клеммы "49", "49а", "L", "Р"	Визуальное соответствие гнезду блока предохранителей

При отклонениях более 20% от нормы или нестабильной работе замените реле. Убедитесь, что маркировка нового реле совпадает со старой (например, 23.3747 или RSG 080 B1).

Особенности замены реле при наличии сигнализации

Сигнализация современных автомобилей ВАЗ 2107 часто интегрируется с цепью поворотников для световой индикации при постановке/снятии с охраны. Физическое вмешательство в релейный блок может вызвать конфликт с охранной системой. Отключение питания перед работами – обязательный этап.

Несоблюдение полярности при установке нового реле или использование неоригинальных компонентов способно повредить управляющие модули сигнализации. Требуется сверка параметров заменяемой детали с заводскими спецификациями, особенно при наличии CAN-шины.

Порядок действий при интеграции с сигнализацией

Снимите автомобиль с охраны, отключите питание сигнализации через сервисную кнопку Valet (при наличии).
Отсоедините клемму «–» от аккумулятора для исключения короткого замыкания.
Демонтируйте штатное реле поворотников (расположено под приборной панелью возле рулевой колонки).
Сравните распиновку контактов старого и нового реле. Убедитесь в совпадении:
- Клеммы питания (обозначается 30 или +12V)
- Управляющего контакта (маркировка 85/86)
- Выхода на лампы (контакт 87/87a)
При подключении дублируйте схему штатного монтажа. Не допускайте перекрещивания проводов.

Риск	Последствие	Мера профилактики
Короткое замыкание	Выход из строя блока управления сигнализацией	Обязательное отключение АКБ
Ошибка полярности	Некорректная работа аварийной сигнализации	Фотофиксация проводов перед демонтажем
Несовместимость реле	Ложные срабатывания охраны	Использование каталожных запчастей (например, 90.3747-10)

После установки проверьте синхронность работы поворотников, аварийной сигнализации и светодиодных сигналов охраны. При сбоях в алгоритме постановки на охрану выполните перезагрузку системы через сервисное меню сигнализации.

Как избежать замыкания при монтажных работах

Отсоедините минусовую клемму аккумулятора перед началом любых действий с электропроводкой. Убедитесь, что ключ зажигания находится в положении «LOCK» во избежание случайной подачи напряжения. Используйте инструменты с изолированными ручками для дополнительной защиты.

Проверьте целостность изоляции всех проводов в зоне работ – трещины или потертости немедленно устраните термоусадкой или изолентой. Обеспечьте надежную фиксацию контактов в разъемах: свободно болтающиеся клеммы могут замкнуть на корпус.

Ключевые меры предосторожности

Защита оголенных контактов: Изолируйте скрутки и клеммы колпачками или термоусадкой до подачи напряжения
Контроль длины проводов: Укорачивайте излишки проводки, предотвращая касание металлических деталей кузова
Фиксация жгутов: Закрепляйте провода пластиковыми хомутами вдали от подвижных элементов и острых кромок
Проверка цепи на КЗ: Перед подключением АКБ используйте мультиметр в режиме прозвонки между массой и контактами реле

Важно: Никогда не используйте «жучки» вместо предохранителей – это прямой риск возгорания. При замене реле убедитесь, что номиналы силы тока и напряжения соответствуют спецификации производителя.

Типичные ошибки при замене реле поворотников и их последствия

Игнорирование маркировки контактов на колодке реле – частая ошибка. Монтаж выполняется "наугад", что приводит к неправильному подключению. Последствия: реле не срабатывает, поворотники не включаются либо работают некорректно (например, горят постоянно без мигания), возможен перегрев и оплавление проводки.

Применение реле неподходящего типа или номинала (например, от других систем автомобиля) гарантирует сбои. Реле поворотников ВАЗ 2107 рассчитаны на определенную нагрузку и частоту срабатываний. Установка несоответствующего аналога вызовет: слишком быстрое или медленное мигание ламп, отказ работы индикации на панели приборов, преждевременный выход реле из строя.

Распространенные ошибки и риски:

Неотключение АКБ перед работами
Последствие: Короткое замыкание при случайном касании клемм колодки отверткой, перегорание предохранителей, повреждение контактов реле.
Использование чрезмерных усилий при установке/снятии
Последствие: Поломка пластиковых фиксаторов реле или колодки проводов, необходимость замены разъема.
Пренебрежение диагностикой старой проводки
Последствие: Установка нового реле в цепь с окисленными контактами или поврежденной изоляцией. Результат – повторный отказ реле, перебои в работе поворотников.
Установка реле ненадежно в посадочное место
Последствие: Вибрация на ходу вызывает нарушение контакта, прерывистая работа поворотников, искрение и подгорание клемм.

Ошибка	Непосредственное последствие	Долгосрочный риск
Загрязнение контактов колодки (грязь, окислы)	Нестабильный контакт, мигание только с одной стороны	Перегрев места соединения, оплавление пластика колодки
Механическое повреждение ножек реле при установке	Немедленный отказ устройства	Необходимость покупки нового реле, риск повреждения разъема

Специфика работы реле поворотников зимой

Зимние условия эксплуатации создают дополнительные нагрузки на реле поворотников ВАЗ 2107. Низкие температуры негативно влияют на состояние электрических контактов внутри реле и на пластиковый корпус, делая его более хрупким. Образование конденсата при перепадах температур (например, при заезде с мороза в теплый гараж) может привести к окислению контактов и нарушению проводимости.

Загустевшая на морозе смазка в механизме прерывателя реле (особенно в старых электромеханических моделях типа РС-57) замедляет движение биметаллической пластины. Это вызывает характерные проблемы: поворотники начинают мигать слишком медленно, с неравномерными интервалами или вовсе перестают работать до прогрева салона. Одновременно возрастает нагрузка на лампы и проводку.

Основные проблемы и решения зимой:

Замедленное мигание: Чаще всего вызвано загустевшей смазкой в механическом реле или снижением напряжения в бортовой сети (подсевший аккумулятор, окисленные клеммы).
Отказ работы на холоде: Проверьте состояние контактов в монтажном блоке и колодках реле - окислы увеличивают сопротивление. Замените электромеханическое реле на современное электронное (например, 23.3747 или аналог), лишенное механических частей и чувствительности к смазке.
Слишком быстрое мигание: Обычно сигнализирует о перегоревшей лампе в цепи поворотников или плохом контакте в патроне лампы. Зимой влага ускоряет коррозию в патронах.

Обязательно проверяйте состояние контактов в монтажном блоке перед установкой реле - очистите их от окислов и обеспечьте плотную посадку реле в гнездо. Использование электронных реле вместо устаревших электромеханических - наиболее эффективный способ избежать сезонных проблем.

Учет нюансов работы световых приборов вашей модели

Перед заменой реле поворотников на ВАЗ 2107 убедитесь, что проблема именно в нем, а не в других элементах цепи. Проверьте целостность ламп во всех указателях поворота (передних, задних, боковых) и исправность предохранителя №2 (8А) в монтажном блоке. Короткое замыкание в проводке или перегоревшая лампа могут имитировать неисправность реле.

Учитывайте особенность работы штатного реле РС950: его щелчки синхронизированы с миганием ламп. При использовании неоригинальных аналогов (например, РС950-Х) сверяйте распиновку контактов на колодке – расположение может отличаться. Неправильное подключение выведет систему из строя.

Ключевые аспекты подключения

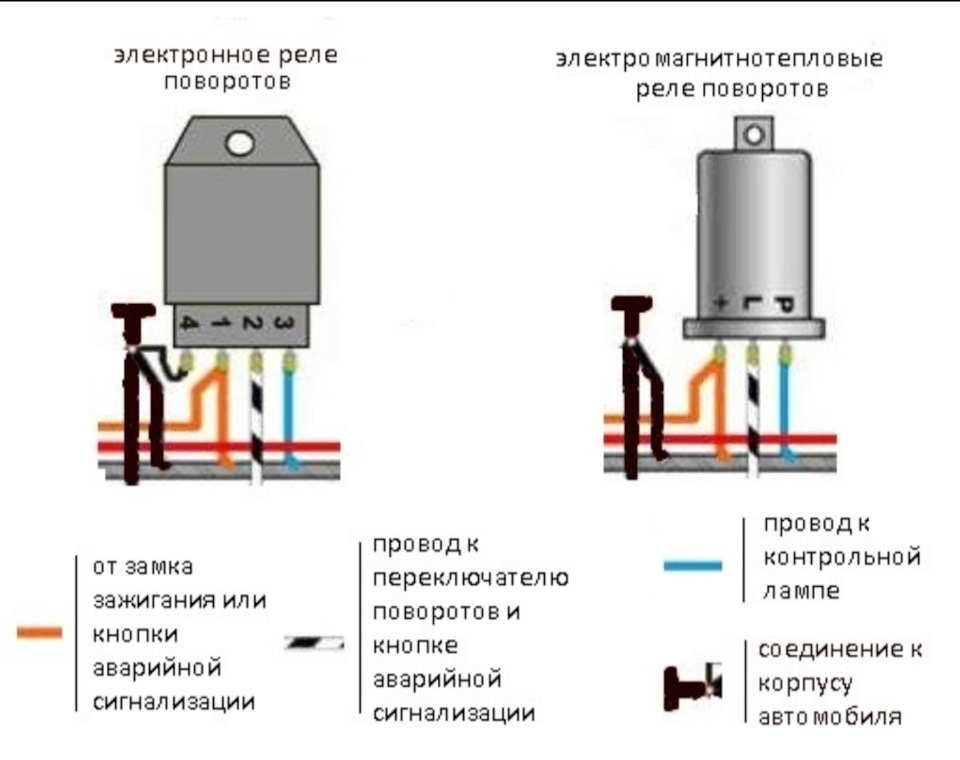

Контакты реле:
- 49 – питание от предохранителя
- 49a – выход на лампы через рулевой переключатель
- C – масса (к кузову)
- L – контрольная лампа на приборной панели
Полярность: При установке электронных реле соблюдайте маркировку "+" и "-". Обратное включение повредит устройство.

Симптом при ошибке	Возможная причина
Лампы горят постоянно без мигания	Несовместимое реле, потеря массы на контакте "C"
Указатели работают, но контрольная лампа не горит	Обрыв провода на контакте "L"
Усиленное мигание одной стороны	Перегорела лампа в цепи или плохой контакт в патроне

После установки проверьте работу указателей во всех режимах: левый/правый поворот, аварийная сигнализация. Если мигание учащенное – нагрузка меньше номинала (15-21W на сторону), возможно, установлены светодиодные лампы без доработки цепи. Штатное реле требует замены на электронное со стабилизацией частоты при использовании LED.

Приоритет оригинальных комплектующих перед аналогами

При замене реле поворотников на ВАЗ 2107 использование оригинальных деталей гарантирует полное соответствие электрическим параметрам и геометрическим размерам штатной системы. Оригинальное реле (например, 23.3747 или его модификации) разработано с учётом нагрузок и алгоритмов работы конкретной модели, что исключает риски перегрева контактов или некорректной частоты мигания ламп.

Аналоги от неизвестных производителей часто имеют заниженный ресурс (до 15-20 тыс. циклов против 50 тыс. у оригиналов) и могут провоцировать сбои: ускоренное мигание при исправных лампах, залипание контактов или полный отказ. Особенно критично это для реле поворотников, где стабильная работа напрямую влияет на безопасность.

Сравнительные характеристики

Параметр	Оригинал	Аналог
Ресурс (циклов включения)	50 000	10 000–20 000
Защита от влаги/вибрации	Полная	Частичная
Точность частоты мигания (Гц)	1.5±0.1	0.9–2.3
Совместимость с проводкой	100%	Риск несоответствия разъёма

Практические рекомендации:

Идентификация оригинала: ищите логотип производителя (например, ОАО "РЗКК") и каталожный номер 23.3747 на корпусе.
Риски аналогов: дешёвые замены часто не имеют токовой защиты, что приводит к:
1. Оплавлению корпуса реле при КЗ
2. Окислению контактов в дождливую погоду
3. Сбоям в работе аварийной сигнализации

Ценовая разница (оригинал дороже на 30-50%) окупается отсутствием повторного демонтажа панели приборов и рисков ДТП из-за неработающих поворотников.

Проверка генератора и аккумулятора после замены реле

После установки нового реле поворотников необходимо убедиться в стабильности работы электросистемы автомобиля. Неисправный генератор или разряженный аккумулятор могут привести к некорректному функционированию реле, миганию ламп с неправильной частотой или полному отказу указателей поворотов.

Проверка выполняется в два этапа: сначала измеряются параметры АКБ при заглушенном двигателе, затем оценивается работа генератора на холостом ходу и под нагрузкой. Это исключит риски просадки напряжения и преждевременного выхода из строя нового реле.

Последовательность диагностики

Замер напряжения АКБ:
- Выключите зажигание, откройте капот
- Подключите мультиметр к клеммам аккумулятора (красный щуп на "+", чёрный на "-")
- Норма: 12.5–12.7 В. Значение ниже 11.8 В требует зарядки батареи
Проверка генератора на холостом ходу:
- Запустите двигатель, дайте 2–3 минуты на прогрев
- Снимите показания мультиметра на клеммах АКБ
- Норма: 13.6–14.4 В. Отклонение указывает на неисправность генератора
Тест под нагрузкой:
- Включите габариты, дальний свет, обогрев заднего стекла
- Добавьте обороты двигателя до 2000–2500 об/мин
- Напряжение не должно опускаться ниже 13.5 В

Если выявлены отклонения, проверьте целостность ремня генератора, контакты на клеммах АКБ и колодке реле. При отсутствии заряда потребуется диагностика диодного моста, регулятора напряжения или обмоток статора.

Устранение хаотичного мигания ламп поворота

Основной причиной неисправности обычно становится окисление контактов реле поворотников или его выход из строя. Проверьте целостность предохранителя F2 (16А) в монтажном блоке, отвечающего за цепь указателей поворотов и аварийной сигнализации.

Убедитесь в отсутствии короткого замыкания в проводке, особенно в местах перегибов у рулевой колонки и багажника. Осмотрите патроны лампочек на предмет расплавленного пластика или нарушения контакта массы.

Порядок диагностики и замены реле

Отключите минусовую клемму аккумулятора. Найдите реле поворотов (маркировка RS-495) в монтажном блоке за панелью приборов:

Снимите декоративный кожух блока предохранителей
Вытащите реле из посадочного гнезда №1 (крайнее левое в верхнем ряду)
Очистите ножки реле и контакты разъёма мелкой наждачной бумагой

Проверка работоспособности: временно установите заведомо исправное реле. Если мигание нормализовалось – замените элемент. При сохранении проблемы проверьте:

Состояние кнопки аварийной сигнализации
Целостность проводов от реле до переключателя поворотов
Контакт "массы" кузова в районе аккумулятора и задних фонарей

Важно: используйте только реле с каталожным номером 495.3747 или его полные аналоги. Установка неподходящих моделей вызовет сбои в работе световой сигнализации.

Диагностика цепи поворотников при сбоях после замены

После замены реле поворотников возможны неисправности в работе системы: отсутствие сигнала, слишком быстрая/медленная частота мигания, неработающие лампы на одной стороне или хаотичное свечение. Первым делом проверьте правильность установки реле – оно должно быть плотно зафиксировано в колодке, а маркировка (номинал) обязана соответствовать требованиям для ВАЗ 2107 (обычно RS-495 или аналог на 12В).

Убедитесь, что контакты реле и колодки чистые, без окислов или деформации – даже незначительный налет нарушает проводимость. Если визуально проблем не выявлено, переходите к поэтапной диагностике цепи с помощью мультиметра или контрольной лампы на 12В.

Порядок проверки цепи

Начните с источника питания:

Проверка предохранителя №2 (10А) в монтажном блоке – даже новый реле не работает при перегоревшем предохранителе.
Тест напряжения на контактах колодки реле при включенном зажигании:
- Контакт «+15» (управление) – должен показывать 12В при активации подрулевого переключателя.
- Контакт «+30» (питание) – постоянные 12В от АКБ.

Если питание есть, но поворотники не работают:

Сымитируйте нагрузку – отсоедините колодку от реле и замкните контакты «+30» и «49а» (выход на лампы) перемычкой. При включении подрулевого переключателя лампы должны гореть постоянно. Если нет – проблема в проводке или лампах.
Прозвоните цепь от реле до ламп – возможен обрыв провода, коррозия в соединительных колодках под капотом или у фар.
Осмотрите все лампы группы – перегоревшая лампа в одной фаре/фонаре или неверная мощность (например, установка 21W вместо 21/5W в заднем фонаре) нарушает общее сопротивление цепи.

При слишком быстром мигании:

Причина	Проверка
Низкое сопротивление цепи	Использование ламп повышенной мощности (например, 24W вместо 21W)
Плохой контакт «массы»	Проверьте коррозию точек крепления фар, задних фонарей и повторителей на крыльях

При срабатывании сигнала только с одной стороны или хаотичном свечении проверьте подрулевой переключатель – подгоревшие контакты внутри него часто вызывают подобные сбои. Разберите переключатель и зачистите токопроводящие дорожки.

Нужна ли дополнительная фиксация разъема реле?

Конструкция разъема реле поворотников на ВАЗ 2107 изначально предусматривает плотное соединение с реле за счет тугой посадки контактных клемм в колодке. Штатные пластиковые защелки на самом разъеме надежно удерживают реле при правильной установке до характерного щелчка, исключая самопроизвольное отсоединение в нормальных условиях эксплуатации.

Однако дополнительная фиксация может потребоваться в случаях заметного износа пластиковых фиксаторов колодки или при их повреждении (например, сломанный "язычок"). Сильная вибрация кузова, особенно на неровных дорогах, способна ослабить соединение со временем. Также фиксация необходима, если при установке реле не слышен отчетливый щелчок защелки или соединение кажется ненадежным на ощупь.

Способы дополнительной фиксации

Простые и доступные методы для страховки соединения:

Пластиковый хомут: Обтяните им корпус реле и колодку разъема по периметру, избегая перетяжки, чтобы не повредить пластик.
Изолента: Плотно обмотайте место соединения несколькими витками качественной изоленты, обеспечивая равномерное натяжение.
Термоусадочная трубка: Используйте трубку большого диаметра, натянув ее на реле и разъем перед нагревом феном для плотной усадки.

Важно! Любая фиксация не должна мешать доступу к реле для замены, чрезмерно сдавливать корпус или провода, а также нарушать контакт между клеммами. Плохо зафиксированный разъем приводит к перебоям в работе поворотников (неравномерное мигание, полный отказ) из-за нарушения электрического контакта.

Контроль нагрева нового реле при работе сигналов

После установки нового реле поворотников на ВАЗ 2107 критически важно проверить его тепловой режим работы. Включите аварийную сигнализацию или поворотники на 5-7 минут, обеспечив непрерывную работу реле. В течение этого времени отслеживайте температуру корпуса реле тактильно.

Нормальным считается умеренный нагрев (корпус теплый, но не обжигает пальцы при кратковременном касании). Если реле становится горячим (невозможно удержать руку дольше 1-2 секунд) – это признак опасной перегрузки. Немедленно выключите сигналы для диагностики.

Причины перегрева и действия

Возможные проблемы и решения:

Несоответствие номинала: Убедитесь, что установлено реле с правильным током нагрузки (стандарт для ВАЗ 2107 – 20-25А).
Плохой контакт в колодке: Осмотрите и зачистите контакты разъема, проверьте плотность посадки реле.
Короткое замыкание в цепи: Проверьте проводку на участке от реле до ламп, целостность патронов, отсутствие окислов.
Перегрузка из-за ламп: Убедитесь, что установлены лампы штатной мощности (P21W для поворотников).

Методика контроля:

Проверяйте нагрев последовательно: сначала при работе аварийки (максимальная нагрузка), затем отдельно левого/правого поворотников.
Используйте инфракрасный термометр для точности: температура выше 70°C – тревожный показатель.
Повторите тест после устранения неполадок. Стабильно теплый корпус без признаков перегрева – норма.

Важно: Игнорирование перегрева приведет к ускоренному выходу реле из строя и риску возгорания. Если проблема сохраняется после проверки цепи – замените реле на изделие другого производителя.

Меры при обнаружении дефекта нового реле

После установки приобретённого реле поворотников проверьте его работоспособность: включите левый и правый указатели, аварийную сигнализацию, контролируя частоту мигания ламп и наличие посторонних звуков (щелчков).

При выявлении неисправностей немедленно отключите зажигание для предотвращения короткого замыкания или перегрева электропроводки. Снимите реле с блока предохранителей для дальнейшей диагностики.

Порядок действий при подтверждении брака

Сохраните оригинальную упаковку и чек – это обязательное условие для гарантийного обмена.
Сравните маркировку на корпусе реле с данными в инструкции по эксплуатации (номинальное напряжение 12В, ток нагрузки 20-25А).

Визуально осмотрите контакты реле на предмет:
- Следов заводского брака (трещины корпуса, сколы)
- Окисления или кривизны штекерных выводов

Протестируйте реле мультиметром в режиме прозвонки:

Клеммы 49-85	Должны показывать сопротивление 70-90 Ом (катушка)
Клеммы 30-87	При подаче +12В на 85-86 – замыкаться (≈0 Ом)

Не пытайтесь ремонтировать реле – нарушение пломбировки аннулирует гарантию. Требуйте замены у продавца, предоставив бракованное изделие с комплектом документов. При отказе – напишите претензию в двух экземплярах с требованием экспертизы.

Особенности замены на реле с измененной частотой мигания

Замена штатного реле поворотников на устройство с измененной частотой мигания требует внимания к характеристикам совместимости. Современные светодиодные лампы потребляют меньше энергии, что приводит к ускоренному миганию стандартного реле – новый модуль корректирует этот эффект.

Убедитесь, что приобретенное реле соответствует напряжению бортовой сети (12В) и имеет аналогичную распиновку. На ВАЗ 2107 используется реле с пятью контактами, где ключевыми являются управляющий сигнал (85), питание (30/87) и выход на лампы (49/49а).

Порядок установки и возможные проблемы

После снятия старого реле из монтажного блока:

Сравните цоколевку – даже при внешнем сходстве расположение контактов может отличаться
Подключите реле согласно схеме в инструкции производителя
Проверьте работу поворотников до сборки панели

Распространенные ошибки:

Некорректная работа аварийной сигнализации
Постоянное свечение индикатора на панели приборов
Отсутствие звукового щелчка при включении

Симптом	Причина	Решение
Мигание слишком быстрое	Несовместимость со светодиодами	Установка реле с режимом LED
Не работают указатели	Ошибка подключения питания	Проверка контакта 30/87

При использовании светодиодных ламп выбирайте реле с пометкой "LED compatible". Механические реле с регулируемой частотой (например, RR-321) надежнее электронных аналогов в условиях вибрации.

Учет перегрузки при использовании светодиодных ламп

Светодиодные лампы потребляют значительно меньший ток (∼0.1А на лампу) по сравнению с лампами накаливания (∼2.1А). Стандартное электромеханическое реле поворотников РС-57 (или аналог) рассчитано на суммарную нагрузку 42-44Вт. При замене ламп на светодиоды общая мощность цепи падает ниже порога срабатывания реле, что вызывает некорректную работу системы.

Основная проблема проявляется в ускоренном мигании поворотников (в 2-3 раза быстрее нормы) из-за недостаточной нагрузки. Это происходит потому, что биметаллическая пластина в реле не успевает прогреваться до нужной температуры при малом токе, нарушая цикл "включение-охлаждение". Без корректировок возможен полный отказ работы указателей поворотов.

Способы решения проблемы

Существует два основных метода адаптации системы под светодиодные лампы:

Установка резисторов-обманок
- Параллельно каждой светодиодной лампе подключается нагрузочный резистор (6-8 Ом, 25-50Вт)
- Суммарное сопротивление должно имитировать нагрузку штатных ламп (например: 2 резистора по 8 Ом для передних фар)
- Обязательна изоляция резисторов от кузова (керамические подложки) из-за сильного нагрева
Замена реле на электронный аналог
- Использование специальных реле (например, MRM-01-3 или LR-LED-01) с микропроцессорным управлением
- Не требуют дополнительных резисторов, так как имеют фиксированную частоту мигания (1.4 Гц)
- Подключение напрямую в штатный разъем без изменения проводки

Критические требования при монтаже:

Параметр	Резисторы-обманки	Электронное реле
Минимальное расстояние до пластика	≥20 мм	Не требуется
Дополнительная нагрузка на АКБ	Да (до 30Вт)	Нет
Совместимость со штатным реле	Требуется	Полная замена
Риск перегрева	Высокий	Отсутствует

Важно: При установке резисторов необходимо использовать термостойкую проводку сечением ≥1.5 мм² и избегать прокладки кабелей вблизи топливных магистралей. Для электронных реле требуется проверка полярности подключения – ошибка выводит устройство из строя.

Мойка двигателя только после проверки всех электросистем

Перед началом мойки двигателя ВАЗ 2107 критически важно выполнить комплексную проверку электрооборудования. Убедитесь в герметичности всех разъемов, отсутствии поврежденной изоляции проводов и коррозии на клеммах аккумулятора. Особое внимание уделите местам установки реле (включая недавно замененное реле поворотников), блока предохранителей и датчиков.

Обязательно проверьте целостность защитных резиновых колпачков на высоковольтных проводах трамблера и катушки зажигания. Любая негерметичность этих элементов при попадании воды гарантированно вызовет короткое замыкание или коррозию контактов, что может парализовать работу двигателя.

Порядок защиты электросистем при мойке

Отсоедините минусовую клемму аккумулятора для полного обесточивания сети
Закройте полиэтиленом или специальными чехлами:
- Трамблер и катушку зажигания
- Воздухозаборник фильтра
- Генератор и стартер
- ЭБУ (если установлен)
Используйте минимальное давление воды, направляя струю снизу вверх
Избегайте прямого воздействия на реле, разъемы и датчики

Элемент	Риск при намокании	Метод защиты
Катушка зажигания	Короткое замыкание, окисление	Пластиковый колпак + изолента
Реле и предохранители	Коррозия контактов	Силиконовая смазка разъемов
Генератор	Разрушение подшипников	Плотный чехол

После мойки не запускайте двигатель сразу - дайте воде полностью стечь и высохнуть в течение 1-2 часов. Особенно тщательно просушите контакты реле поворотников и соседних элементов сжатым воздухом или ветошью. Только после полной визуальной проверки на отсутствие влаги в электронных компонентах подключайте аккумулятор.

Периодичность профилактического осмотра реле

Профилактический осмотр реле поворотников на ВАЗ 2107 рекомендуется проводить каждые 15 000 км пробега или минимум раз в год, даже при отсутствии видимых неисправностей. Это связано с естественным износом контактов и старением электронных компонентов, особенно в условиях вибрации и перепадов температур.

Внеплановую проверку необходимо выполнять при первых признаках некорректной работы: неравномерном мигании ламп, отсутствии щелчков реле, самопроизвольном отключении поворотников или срабатывании аварийной сигнализации без команды. Игнорирование этих симптомов может привести к полному отказу системы.

Факторы, влияющие на частоту осмотров

Интенсивность эксплуатации: При ежедневных поездках по бездорожью или в режиме такси – каждые 10 000 км.
Климатические условия: В регионах с высокой влажностью или резкими перепадами температур – каждые 6 месяцев.
Тип реле: Электромеханические реле требуют более частого контроля контактов, чем современные электронные аналоги.

Критерий	Рекомендуемый интервал
Стандартные условия	15 000 км / 12 месяцев
Агрессивная среда (соль, влага)	10 000 км / 6 месяцев
Эксплуатация с прицепом	Проверка после каждого использования

При визуальном осмотре оцените состояние корпуса на предмет трещин и следов перегрева (потемнение пластика).
Проверьте надежность фиксации реле в колодке и отсутствие окислов на контактах.
Протестируйте работу всех режимов: левый/правый поворот, аварийная сигнализация.

Список источников

При подготовке практических рекомендаций по замене реле поворотников в ВАЗ 2107 использовались проверенные технические источники. Они обеспечивают точность описания процедур и соответствие спецификациям модели.

Ниже представлены категории материалов, на основе которых составлено руководство. Все источники доступны в открытом доступе и ориентированы на самостоятельный ремонт.

Ключевые категории материалов

Официальные руководства: Книга по ремонту ВАЗ 2107 от производителя, раздел электрооборудования
Специализированные форумы: Обсуждения на платформах Drive2 (раздел "Классика"), ВАЗ 2101-2107 Клуб, темы по ремонту поворотников
Видеоинструкции: Пошаговые ролики на каналах "Ремонт ВАЗ своими руками" и "Автоэлектрика для начинающих"
Технические статьи: Публикации в журналах "За рулём" (архивные выпуски) и "АвтоВАЗ: обслуживание классики"
Схемы электрооборудования: Мануалы с принципиальными схемами блока предохранителей ВАЗ 2107
