Неисправности блока предохранителей ВАЗ-2107 - ремонт своими силами

Статья обновлена: 18.08.2025

Электропроводка автомобиля ВАЗ-2107 защищена блоком предохранителей, который играет критическую роль в стабильной работе всех систем.

Со временем владельцы сталкиваются с характерными неисправностями: окислением контактов, перегоранием плавких вставок или потерей питания цепей.

В статье рассмотрены распространённые проблемы и практические рекомендации для их самостоятельного устранения.

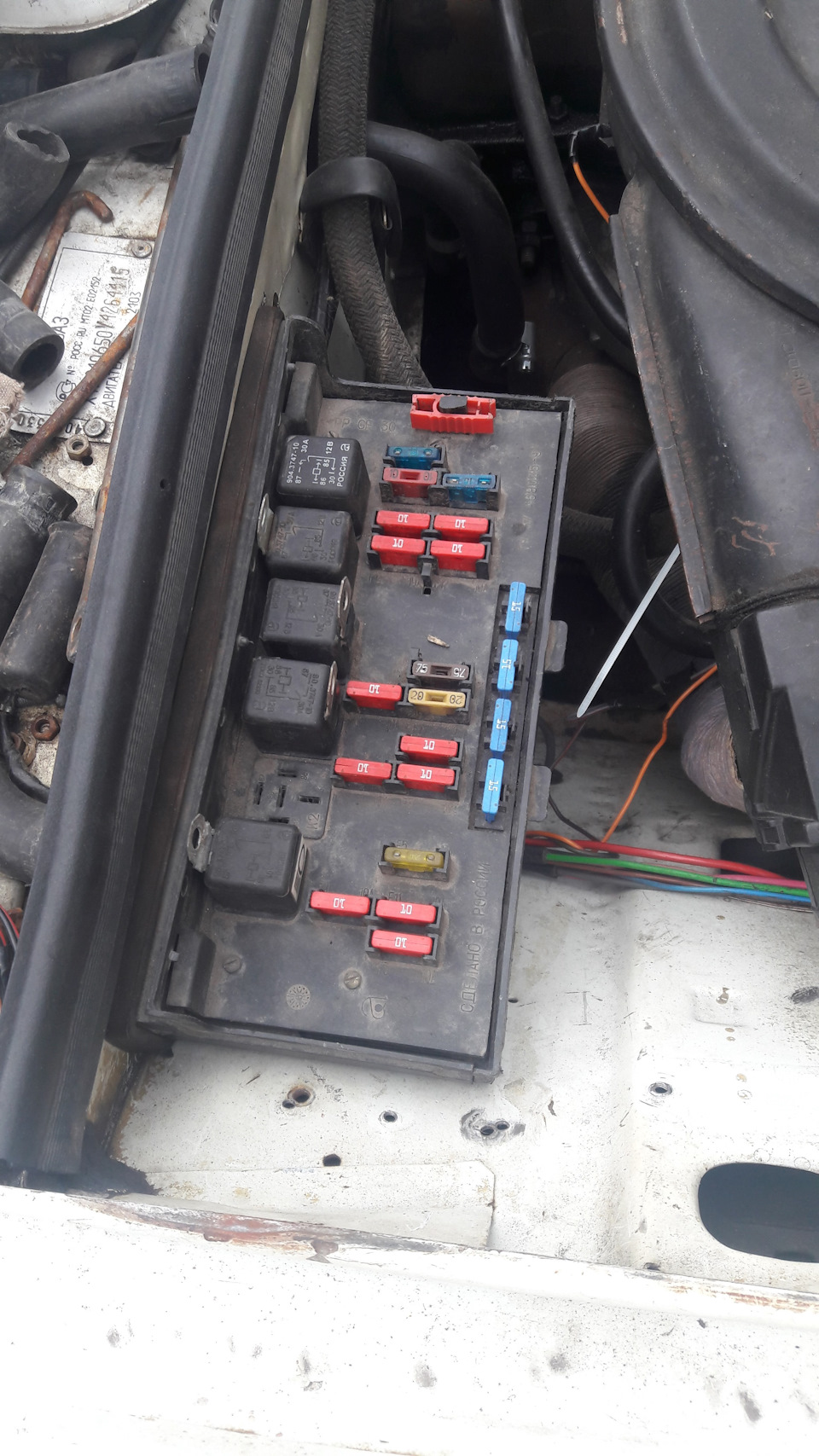

Расположение блока предохранителей в салоне ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в салоне автомобиля под панелью приборов. Он расположен со стороны водителя, слева от рулевой колонки, и закреплен на металлическом кронштейне над педальным узлом. Доступ к нему осуществляется без использования инструментов через специальную съемную крышку.

Для визуального обнаружения блока необходимо опустить взгляд в ножное пространство водителя. Блок скрыт пластиковой прямоугольной крышкой размером примерно 10×15 см с характерными вертикальными ребрами жесткости. На лицевой стороне крышки обычно присутствует надпись "Предохранители" или схематическое изображение.

Процедура доступа

1. Сядьте на водительское сиденье и переместите ноги с педалей в сторону
2. Найдите пластиковую крышку с ребристой поверхностью над педалью сцепления
3. Захватите крышку пальцами за верхний и нижний края
4. Потяните крышку на себя, преодолевая сопротивление фиксаторов

Важно: Не прикладывайте чрезмерное усилие – крышка крепится на двух пластиковых защелках, которые могут сломаться при грубом воздействии. После снятия крышки предохранители и реле становятся полностью доступными для осмотра и замены.

Как определить сгоревший предохранитель визуально

Для визуальной диагностики извлеките предохранитель из блока с помощью специальных щипцов, расположенных на крышке блока или обычного пинцета. Тщательно осмотрите элемент при хорошем освещении, обращая внимание на состояние плавкой вставки и корпуса.

Поверните деталь под разными углами, чтобы заметить малозаметные повреждения. Проверку рекомендуется проводить на всех предохранителях подряд, если неисправность неочевидна, так как некоторые дефекты сложно разглядеть с первого взгляда.

Ключевые признаки перегоревшего элемента

Основные визуальные маркеры неисправности:

• Обрыв проволоки – плавкая нить внутри корпуса имеет видимый разрыв или отсутствует полностью
• Потемнение стекла – чёрные или коричневые пятна на внутренней поверхности у прозрачных предохранителей
• Оплавление пластика – деформация корпуса, вздутия или подтёки материала
• Обугливание контактов – почернение металлических ножек в местах крепления вставки
• Металлические брызги – микроскопические капли расплавленного металла на стенках колбы

Важно: У целых предохранителей проволока равномерно натянута между контактами без разрывов, корпус остаётся прозрачным, а пластиковые элементы не имеют деформаций.

Проверка предохранителей мультиметром: пошаговая инструкция

Перед началом любых работ с электрооборудованием автомобиля, включая проверку предохранителей, обязательно отсоедините отрицательную клемму аккумуляторной батареи (АКБ). Это исключит риск короткого замыкания и поражения электрическим током.

Мультиметр – наиболее надежный инструмент для точной диагностики целостности предохранителя, особенно когда визуальный осмотр не дает однозначного результата (например, при подгорании контактов внутри корпуса). Проверка выполняется в режиме измерения сопротивления или прозвонки цепи.

Последовательность действий:

1. Подготовьте мультиметр:
   • Включите прибор.
   • Поворотным переключателем выберите режим измерения сопротивления (Ω, Ом).
   • Если на мультиметре есть режим прозвонки (обычно обозначен значком диода или зуммера), установите его – он наиболее удобен, так как при исправном предохранителе прибор издаст звуковой сигнал.
   • Проверьте работоспособность мультиметра, замкнув щупы между собой – должен прозвучать сигнал (в режиме прозвонки) или показания сопротивления станут близки к нулю.
2. Извлеките предохранитель:
   • Найдите нужный предохранитель в блоке по схеме на крышке блока или в руководстве к автомобилю.
   • Аккуратно захватите предохранитель пальцами или специальным пластиковым пинцетом (часто находится в гнезде на крышке блока предохранителей или рядом с ним).
   • Плавно потяните предохранитель строго вертикально вверх, чтобы вынуть его из гнезда.
3. Проверка предохранителя: Существует два основных метода:
   1. Через контактные пластины (ножки):
      • Поместите щупы мультиметра на металлические контактные пластины (ножки) предохранителя с двух противоположных сторон.
      • Исправный предохранитель: Мультиметр покажет сопротивление, близкое к нулю (0-2 Ома), и/или издаст звуковой сигнал (в режиме прозвонки). Это означает, что плавкая вставка цела и ток может протекать через предохранитель.
      • Перегоревший предохранитель: Мультиметр покажет бесконечно большое сопротивление (OL, 1, или аналогичное обозначение перегрузки) и не подаст звуковой сигнал. Это означает обрыв плавкой вставки.
   2. Через штырьки колодки (без извлечения): (Менее предпочтителен, но возможен при трудном доступе)
      • Вставьте щупы мультиметра в соответствующие гнезда колодки блока предохранителей, куда входят ножки проверяемого предохранителя.
      • Важно: Убедитесь, что щупы касаются именно металлических контактов внутри гнезд, а не пластика.
      • Интерпретация результатов аналогична пункту 3a: Звуковой сигнал/нулевое сопротивление – предохранитель исправен; Бесконечное сопротивление/нет сигнала – предохранитель перегорел.
4. Интерпретация и действия:

   Показания мультиметра / Сигнал	Состояние предохранителя	Действие
   ~0 Ом / Есть звуковой сигнал	Исправен	Установить обратно. Искать другую причину неисправности цепи.
   Бесконечность (OL, 1) / Нет сигнала	Перегорел	Заменить на предохранитель точно такого же номинального тока (указан на корпусе предохранителя и на схеме блока).

Даже если мультиметр показывает исправность предохранителя, всегда осматривайте его визуально на предмет оплавления корпуса, потемнения, микротрещин или слабого контакта ножек в колодке – эти дефекты также могут быть причиной неработоспособности цепи.

Частые причины перегорания предохранителей на "семёрке"

Предохранители в ВАЗ-2107 выполняют критически важную функцию – защищают электроцепи автомобиля от перегрузок и коротких замыканий, предотвращая повреждение дорогостоящего оборудования и возможное возгорание проводки. Их перегорание сигнализирует о неисправности в защищаемой ими цепи.

Постоянное или частое перегорание одного и того же предохранителя – это явный признак проблемы, которую необходимо найти и устранить. Простая замена предохранителя на новый без диагностики не решает основную причину и может привести к более серьезным последствиям.

Распространенные источники проблем

• Короткое замыкание (КЗ) в проводке:

  Самая опасная и частая причина. Возникает при повреждении изоляции проводов, их перетирании о кузовные элементы, окислении или разрушении разъемов, когда «плюс» напрямую контактирует с «массой» (кузовом). Ток в цепи мгновенно возрастает до огромных значений, предохранитель перегорает, разрывая цепь.

• Перегрузка цепи:

  Возникает, когда суммарная мощность потребителей, подключенных к одной защищаемой цепи, превышает расчетную мощность, на которую рассчитан предохранитель. Часто связано с установкой нештатного оборудования большей мощности (например, мощных фар, сабвуфера, дополнительных фонарей) без модернизации проводки и установки предохранителя соответствующего номинала.

• Неисправность потребителя тока:

  Внутреннее замыкание или резко возросшее потребление тока в самом электроприборе (лампе фары/подсветки, электродвигателе печки/стеклоочистителя/вентилятора, обогреве заднего стекла, звуковом сигнале) приводит к превышению номинального тока цепи и перегоранию предохранителя.

• Плохой контакт (окисление, коррозия, ослабление):

  Сильное окисление или подгорание контактов в колодках предохранителей, реле, разъемах потребителей или «массовых» точках увеличивает сопротивление в цепи. Это вызывает локальный перегрев, который может расплавить пластик колодки предохранителя и привести к замыканию контактов или постоянному перегоранию предохранителя из-за повышенного тока утечки и нагрева.

• Механическое повреждение блока предохранителей или его контактов:

  Трещины в корпусе блока, попадание влаги (омывайки, антифриза), коррозия металлических гнезд под предохранители, ослабление пружинящих контактов внутри гнезд – все это может вызывать нестабильный контакт, искрение, локальный перегрев и перегорание предохранителя.

• Ошибки при ремонте или установке оборудования:

  Неправильное подключение устройств, нарушение изоляции проводов во время ремонта, случайное замыкание контактов прибора на корпус после его установки, подключение потребителей не через предохранитель или предохранитель завышенного номинала.

При повторяющемся перегорании одного и того же предохранителя категорически не рекомендуется ставить предохранитель большего номинала («жучок») – это может привести к оплавлению проводки и пожару. Необходимо последовательно проверять цепь на предмет КЗ, перегрузки и качества контактов.

Замена предохранителя без специальных инструментов

При отсутствии штатных щипцов для извлечения предохранителей из блока ВАЗ-2107 можно использовать подручные средства. Главное – соблюдать осторожность и обесточить цепь перед началом работ, выключив зажигание и отсоединив клемму "минус" от аккумулятора.

Не пытайтесь извлекать плавкий элемент металлическими предметами (отвертками, пинцетами) без изоляции – это может вызвать короткое замыкание или повреждение контактов. Убедитесь, что новая деталь полностью соответствует номиналу вышедшего из строя предохранителя.

Порядок действий

1. Найдите съемную пластиковую заглушку на торпедо возле блока – она часто имеет выступ, удобный для захвата пальцами.
2. Аккуратно вставьте заглушку в гнездо неисправного предохранителя под углом 45 градусов.
3. Проворачивайте заглушку вокруг оси, создавая усилие на извлечение, пока предохранитель не выйдет из посадочного места.
4. Установите новый предохранитель, надавив на него корпусом пластиковой заглушки до характерного щелчка.

Важные предупреждения:

• Не применяйте силу – если элемент не извлекается, проверьте правильность выбора гнезда
• Используйте только пластиковые компоненты для манипуляций
• После замены проверьте работу цепи, но не оставляйте включенным оборудование без необходимости

Риск	Последствие	Мера предосторожности
Короткое замыкание	Выход из строя блока	Обязательное отключение АКБ
Деформация контактов	Ненадежное соединение	Запрет на использование металлических инструментов

Проблемы с габаритами: поиск неисправности через блок

Отказ габаритных огней на ВАЗ-2107 часто связан с неисправностями в монтажном блоке предохранителей. Основные симптомы включают полное отсутствие света одной или обеих сторон, мигание при вибрации кузова или одновременное погасание с другими потребителями.

Поиск неполадки начинается с визуального осмотра блока: проверьте состояние предохранителя F10 (7.5 А), отвечающего за габариты, контакты реле К2 (управление габаритами) и целостность дорожек на плате. Обязательно отсоедините клемму аккумулятора перед началом работ.

Пошаговая диагностика

Этапы проверки:

1. Замер напряжения на выводе F10 при включенном свете – отсутствие 12В указывает на обрыв цепи до блока
2. Тест реле К2: характерный щелчок при активации и сопротивление катушки 80-90 Ом
3. Прозвонка выходного контакта реле (контакт 87) на массу при отключенной колодке
4. Контроль окисления посадочных гнёзд предохранителя и реле

Важно: При обнаружении оплавленных участков или потемневших дорожек платы блок подлежит замене. Временное восстановление контакта возможно зачисткой и пропайкой, но это не устранит коррозию металла.

Компонент	Признак неисправности	Способ проверки
Предохранитель F10	Перегоревшая нить, потемнение	Визуальный осмотр, прозвонка
Реле К2	Отсутствие щелчка, нагар на контактах	Замена на заведомо исправное
Колодка блока	Окисление, разболтанность фиксации	Зачистка контактов, подгиб клемм

Сопутствующие проблемы: Если неисправность проявляется только на одной стороне, проверьте лампы и массу кузова возле фонарей. Короткое замыкание в проводке может вызывать постоянное перегорание F10 – в этом случае необходим поиск КЗ мультиметром.

Не горят фары ближнего света: диагностика цепи

Проблема отсутствия ближнего света обычно связана с разрывом цепи питания, неисправностью реле, предохранителей, переключателя или самих ламп. Диагностику начинайте с проверки самых вероятных точек отказа, двигаясь от простого к сложному.

Исключите одновременный выход из строя обеих ламп – это маловероятно. Проверьте работу других потребителей, управляемых подрулевым переключателем света (например, габариты или дальний свет), чтобы сузить круг возможных причин.

Порядок проверки цепи

1. Предохранители:
   • Найдите в монтажном блоке предохранители F1 (10А, отвечает за левую фару) и F2 (10А, правая фара).
   • Извлеките их визуально: перегоревшая нить видна через прозрачный корпус. Замените на исправные номиналом строго 10А.
2. Реле ближнего света (К5):
   • Найдите в монтажном блоке реле К5 (обычно четвертое по счету).
   • Попробуйте заменить его на заведомо исправное реле такого же типа (например, от реле поворотов или дворников).
   • Проверьте напряжение на контакте 85/86 при включенном зажигании и ближнем свете (должно быть ~12В).
3. Подрулевой переключатель:
   • Снимите пластиковый кожух рулевой колонки.
   • Проверьте мультиметром наличие напряжения на сине-красном проводе (контакт "БЛ") переключателя при повороте в положение ближнего света.
   • Осмотрите контакты на предмет окисления или подгорания.
4. Цепи и масса:
   • Прозвоните проводку от реле К5 (контакт 87) до ламп фар на предмет обрыва (черно-белый провод для левой фары, белый – для правой).
   • Проверьте "массу" фар (черные провода): очистите точки крепления к кузову возле фарных блоков от ржавчины.
5. Контактные группы в фарах:
   • Осмотрите клеммы подключения ламп и фишки на задней части фары: подгорание, коррозия или разболтавшиеся контакты – частая причина.
   • Убедитесь в наличии напряжения на центральном контакте цоколя лампы при включенном ближнем свете.

Компонент	Тип неисправности	Действие
Предохранители F1, F2	Перегорание	Замена на 10А, поиск причины КЗ
Реле К5	Залипание контактов, обрыв катушки	Замена, чистка контактов в блоке
Переключатель	Окисление дорожек	Чистка, замена
Проводка	Обрыв, коррозия	Восстановление изоляции, замена участка
"Масса"	Плохой контакт с кузовом	Зачистка, подтяжка болтов

Отказ указателей поворотов - проверка предохранителей и реле

Первым делом при отказе указателей поворотов на ВАЗ-2107 проверьте предохранитель №2 в монтажном блоке. Этот 8-амперный элемент (красного цвета) отвечает за цепь поворотников и аварийной сигнализации. Извлеките его визуально или с помощью тестера: перегоревшая нить или почернение требуют замены строго на аналогичный номинал.

Если предохранитель исправен, переходите к реле поворотов типа РС-57, расположенному в центральном блоке предохранителей под панелью приборов. Работоспособность проверяйте при включенном зажигании и активированном поворотнике. Характерный ритмичный щелчок свидетельствует об исправности реле, отсутствие звука указывает на необходимость замены.

Алгоритм диагностики

Последовательность действий при проверке:

1. Выключить зажигание и снять минусовую клемму с АКБ
2. Открыть блок предохранителей под торпедой
3. Проверить целостность предохранителя F2 (8A):
• Визуально – на просвет
• Тестером – сопротивление ≈0 Ом
4. При исправном F2 найти реле К2 (обычно среднее в ряду)
5. Провести тест реле:

Признак	Исправное	Неисправное
Щелчки при включении	Ритмичные	Отсутствуют
Нагрев корпуса	Умеренный	Сильный/холодное

6. Установить заведомо рабочее реле для перепроверки

Важно: При замене реле используйте только оригинальные компоненты – китайские аналоги часто выходят из строя через 2-3 месяца. Если после замены элементов проблема сохраняется, проверяйте цепь до кнопки поворотов и исправность самой кнопки.

Не работают дворники: последовательность проверки

Начните с проверки предохранителя F2 (15 А), отвечающего за цепи стеклоочистителя и омывателя. Он расположен в центральном блоке предохранителей под панелью приборов. Извлеките его визуально или с помощью тестера: перегоревшая нить требует замены на аналогичный номинал.

Если предохранитель исправен, переходите к реле дворников (Р2 в том же блоке). Постучите по корпусу работающего реле – дребезг указывает на неисправность. Замените его заведомо рабочим реле (например, от поворотников) для проверки. Отсутствие щелчков при включении дворников также сигнализирует о проблеме с реле.

Детальная диагностика компонентов

1. Проверка питания мотора:
   • Снимите разъем с моторчика дворников (под капотом у стекла).
   • Включите зажигание и дворники. Тестером проверьте напряжение на коричневом проводе разъема – должно быть +12В.
   • Если напряжение отсутствует – неисправна цепь от реле/предохранителя или переключатель.
2. Тест переключателя на руле:
   • Отсоедините колодку проводов от подрулевого переключателя.
   • Прозвоните контакты, соответствующие дворникам (обычно серый и черный провода), в разных положениях рычага. Отсутствие замыкания – признак поломки переключателя.
3. Диагностика мотора:
   • Подайте +12В от АКБ напрямую на коричневый провод моторчика, а минус – на кузов (черный провод). Исправный мотор должен запуститься.
   • Если мотор работает, но не возвращает щетки в исходное положение – проверьте контакт "возврата" (синий провод) и шестерни механизма.

Дополнительно осмотрите массу мотора (черный провод на кузове) – окисление или плохой контакт часто вызывают сбои. Проверьте целостность проводов в гофре между кузовом и дверью водителя – переломы характерны для ВАЗ-2107.

Отказ обогрева заднего стекла: анализ цепи питания

Цепь питания обогрева заднего стекла (ОЗС) на ВАЗ-2107 включает предохранитель F7 (16А), реле включения обогрева, кнопку активации на панели приборов, токопроводящие шины на стекле и соединительные контакты. Нарушение контакта или повреждение любого элемента приводит к полному отказу системы. Наиболее уязвимыми точками являются окисленные разъемы реле, перегоревший предохранитель и нарушение целостности графитовых дорожек на стекле.

Диагностику начинают с проверки напряжения на входе и выходе каждого узла цепи. Последовательность анализа: предохранитель → реле и его управление → кнопка включения → контакты на заднем стекле → целостность нагревательных элементов. Обязательно используется мультиметр для замеров напряжения и "прозвонки" участков цепи.

Диагностика компонентов и устранение неисправностей

• Предохранитель F7 (16А): Проверить мультиметром в режиме прозвонки. При обрыве заменить, предварительно убедившись в отсутствии КЗ в цепи.
• Реле обогрева (К8): Подать +12В на контакты обмотки (85-86). Исправное реле должно щелкнуть. При отсутствии реакции – заменить реле. Проверить коррозию в колодке.
• Кнопка включения: Измерить напряжение на входном контакте при включенном зажигании. При нажатии кнопки напряжение должно появляться на выходном контакте. Зачистить окисленные клеммы или заменить кнопку.
• Контактные площадки на стекле: Осмотреть на отслоение и окисление. Зачистить мелкой наждачной бумагой, обезжирить. При повреждении контактов – восстановить токопроводящим клеем.
• Целостность шин: Визуально выявить обрывы графитовых нитей. Восстановить специальным ремонтным комплектом (токопроводящий лак + трафарет).

Важно: При ремонте дорожек обогрева строго соблюдать технологию нанесения проводящего состава – неравномерный слой вызывает локальный перегрев и повторный обрыв.

Неисправности работы печки: где искать проблему

При неработающей печке на ВАЗ-2107 поиск неисправности начинают с проверки предохранителей. Основные элементы системы обогрева защищены предохранителем F2 (16А) в основном монтажном блоке, расположенном слева под панелью приборов. Перегорание этой плавкой вставки – частая причина полного отсутствия вентиляции и обогрева.

Если предохранитель цел, диагностику продолжают по ключевым узлам: электродвигатель вентилятора, система управления (резисторы, переключатель), патрубки печки и радиатор. Важно последовательно проверить каждый компонент, так как проблемы могут быть комплексными – от электрических разрывов до засоров в системе охлаждения.

Основные точки диагностики

Рассмотрите следующие элементы при поиске неисправностей:

• Электродвигатель вентилятора:
  Подайте +12В напрямую с аккумулятора на клеммы мотора. Отсутствие вращения укажет на его поломку или заклинивание.
• Дополнительный резистор:
  Находится под "торпедой" возле моторчика. Проверьте мультиметром целостность спиралей (сопротивление 1.2-1.5 Ом между контактами). Перегоревший резистор блокирует работу 1-3 скоростей.
• Переключатель режимов:
  Разберите панель управления, проверьте тестером наличие контакта на всех положениях рукоятки. Частая проблема – окисление или подгорание дорожек.

При исправной электрике обратите внимание на:

1. Воздушные пробки в радиаторе печки (прокачайте систему охлаждения)
2. Загрязнение радиатора изнутри (промойте подачей воды в обратном направлении)
3. Разгерметизацию патрубков или засор дроссельного узла

Симптом	Вероятная причина
Печка работает только на 4 скорости	Неисправен резистор или его подключение
Холодный воздух на всех режимах	Завоздушивание системы, засор радиатора, сбой заслонки
Шум или вибрация при включении	Износ подшипников вентилятора, опавшие лопасти

Почему не работает прикуриватель: типичные причины

Основная проблема обычно связана с нарушением цепи питания или механическими неисправностями самого устройства. Отказ прикуривателя может проявляться как полным отсутствием нагрева, так и периодическими сбоями в работе.

Диагностику рекомендуется начинать с проверки предохранителя, так как это наиболее частая и простая для устранения причина. Далее следует поэтапно исследовать другие элементы цепи, исключая возможные неполадки.

Распространённые неисправности

Основные причины отказа:

• Перегоревший предохранитель – защищает цепь от перегрузки (обычно F6 на 16А в монтажном блоке)
• Окисление контактов в гнезде или на штекере самого прикуривателя
• Обрыв проводов в цепи питания (часто возле гофры рулевой колонки)
• Неисправность самого прикуривателя – перегорание нагревательной спирали
• Коррозия клемм на монтажном блоке или плохой контакт в разъёмах

Таблица диагностики:

Симптом	Вероятная причина	Проверка
Не работает прикуриватель и другие приборы	Перегорел предохранитель F6	Визуальный осмотр или прозвонка тестером
Работает с перебоями	Окисленные контакты гнезда	Очистка спиртом или мелкой наждачной бумагой
Искрит при установке	Замыкание на массу	Проверка изоляции проводов мультиметром
Нагревается, но не фиксируется	Механическая поломка фиксатора	Замена прикуривателя

Важные нюансы: При проверке цепи мультиметром убедитесь в наличии +12В на центральном контакте гнезда при включенном зажигании. "Масса" прикуривателя обеспечивается через корпус – очистите посадочное место от грязи и окислов.

Категорически запрещено использовать предохранители номиналом выше штатного – это может привести к возгоранию проводки. Если проблема сохраняется после замены F6, ищите короткое замыкание в цепи.

Пропала подсветка панели приборов: устранение неполадки

Исчезновение подсветки приборной панели на ВАЗ-2107 создаёт неудобства при движении в тёмное время суток. Основными виновниками обычно становятся проблемы с электропитанием цепи, перегоревшие лампочки или неисправность регулятора яркости.

Поиск неполадки требует последовательной проверки элементов цепи. Начните с простых действий, исключая самые вероятные причины, прежде чем переходить к сложной диагностике.

Поиск и устранение неисправности

Этапы проверки:

1. Проверка предохранителя: Найдите в монтажном блоке предохранитель F2 (10 А), отвечающий за подсветку панели и прикуриватель. Извлеките его, осмотрите нить на предмет обрыва. Установите исправный при необходимости.
2. Тест ламп подсветки:
   • Снимите кожух рулевой колонки для доступа к панели приборов.
   • Аккуратно демонтируйте приборный щиток, отсоединив разъёмы.
   • Визуально проверьте лампы типа АМН12-5 (5 Вт) в гнёздах подсветки на почернение колбы или обрыв нити.
   • Замените все неисправные лампы, даже если повреждена одна (остальные скоро могут перегореть).
3. Диагностика реостата:
   • Найдите ручку регулировки яркости (обычно слева под панелью).
   • Проверьте мультиметром напряжение на входе (провод коричневый) и выходе (провод серый) реостата при включенных габаритах.
   • Если на входе есть +12В, а на выходе нет – очистите контакты реостата или замените узел.
4. Проверка массы: Убедитесь в надёжности контакта чёрного провода массы на левой стороне панели (крепление под гайку). Зачистите точку подключения при наличии окисления.
5. Целостность проводки: Осмотрите провода (коричневый, серый, чёрный) от монтажного блока до панели. Особое внимание – участкам возле рулевой колонки и мест перегибов.

Важные нюансы: При замене ламп используйте только штатные 5-ваттные экземпляры – более мощные перегрузят цепь. Если подсветка пропала одновременно с прикуривателем – причина гарантированно в предохранителе F2 или обрыве общего провода питания.

Отказ звукового сигнала: проверка предохранителя F16

Первым шагом при отказе звукового сигнала ВАЗ-2107 должна стать проверка предохранителя F16, отвечающего за цепь клаксона. Этот предохранитель расположен в центральном монтажном блоке под приборной панелью со стороны водителя. Находите пластмассовый пинцет в блоке предохранителей и извлекайте F16 для визуального осмотра.

Тщательно изучите нить плавкой вставки внутри предохранителя – она должна быть цельной без разрывов. Даже при малейшем подозрении на перегорание (почернение, обрыв проволоки) замените элемент новым с идентичным номиналом 8А. Использование "жучков" или предохранителей другой силы тока недопустимо – это может вызвать повреждение электропроводки.

Последовательность действий при диагностике

Если после замены предохранителя сигнал не заработал, выполняйте дальнейшие проверки в таком порядке:

1. Контроль напряжения: включите зажигание и мультиметром проверьте наличие 12В на контактах гнезда F16.
2. Проверка реле: найдите реле сигнала (обычно Р2 в блоке) и пощелкайте им – характерные щелчки указывают на исправность.
3. Диагностика кнопки: снимите кожух руля и прозвоните контакты кнопки клаксона на предмет обрыва.

Распространённые причины перегорания F16

Проблема	Последствия
Замыкание проводов рулевого шлейфа	Перетирание изоляции о каркас руля
Коррозия разъёмов сигналов	Попадание воды в гнёзда "паука"
Неисправное реле	Внутреннее КЗ катушки
Установка мощных клаксонов	Превышение нагрузки 8А

Важно! При многократном перегорании предохранителя ищите короткое замыкание в цепи: осмотрите провода от руля до реле и от реле до самих сигналов. Особое внимание уделите участкам возле радиатора – там высокая вероятность повреждения из-за вибраций и температурных перепадов.

Не горят стоп-сигналы: диагностика цепи

Отсутствие работы стоп-сигналов – критическая неисправность, влияющая на безопасность. Диагностику следует начинать с проверки самого очевидного и простого в устранении: состояния предохранителя и ламп. Цепь стоп-сигналов на ВАЗ-2107 защищена предохранителем F2 (5 А), расположенным в монтажном блоке под капотом. Важно помнить, что этот же предохранитель отвечает за цепи освещения номерного знака и лампы освещения вещевого ящика.

Если предохранитель цел, следующим шагом будет проверка самих ламп стоп-сигналов и их патронов на предмет перегорания или окисления контактов. Необходимо также осмотреть состояние контактов и проводки в районе штекера подключения фонарей задка в багажнике, где часто возникают обрывы из-за постоянного изгиба. Неисправность может скрываться и в выключателе стоп-сигналов на педальном узле.

Пошаговая проверка цепи

1. Проверка ламп и патронов:

• Извлеките лампы из фонарей задка.
• Визуально осмотрите нить накала. Если она оборвана или колба потемнела, лампа подлежит замене.
• Осмотрите контакты в патроне и на цоколе лампы. Убедитесь в отсутствии окислов, нагара или деформации. При необходимости зачистите контакты патрона или подогните их для лучшего прилегания к лампе.
• Проверьте наличие напряжения на контактах патрона при нажатой педали тормоза (относительно массы кузова).

2. Проверка предохранителя F2 (5А):

• Найдите монтажный блок под капотом со стороны водителя.
• Извлеките предохранитель F2 (обычно второй слева в верхнем ряду, но сверьтесь со схемой на крышке блока).
• Визуально убедитесь в целостности плавкой вставки. Если она перегорела, замените предохранитель на аналогичный номиналом 5А.
• Проверьте напряжение на обоих контактах гнезда предохранителя F2 (относительно массы) при включенном зажигании. На одном из контактов (со стороны АКБ) напряжение должно быть всегда. На втором контакте (со стороны нагрузки) напряжение должно появляться при нажатии на педаль тормоза.

3. Проверка выключателя стоп-сигналов:

Параметр	Признак неисправности	Действия
Расположение	-	Находится над педалью тормоза, закреплен на кронштейне.
Механика	Педаль не нажимает на шток выключателя или ход штока слишком мал.	Отрегулировать положение выключателя так, чтобы при отпущенной педали его шток был полностью выжат, а при нажатии педали – утапливался, включая контакты. Зазор между педалью и штоком при отпущенной педали – 1-3 мм.
Электрика	Отсутствие "плюса" на выходном проводе при нажатии педали.	Снять разъем с выключателя. Проверить наличие постоянного "+12В" (от АКБ через предохранитель) на одном из проводов разъема (обычно серый с красной полосой). Замкнуть контакты разъема перемычкой: если стоп-сигналы загорятся – неисправен выключатель. Проверить мультиметром замыкание контактов выключателя при утопленном штоке.
Состояние	Окисление контактов, залипание кнопки.	При неисправности выключатель заменить.

4. Проверка проводки и массы:

• Осмотрите видимые участки проводов, идущих от выключателя к монтажному блоку и от блока к задним фонарям, на предмет перетирания, обрывов, оплавления.
• Особое внимание уделите жгуту, проходящему через проем между кузовом и крышкой багажника (левый шарнир) – здесь часто происходят обрывы жил.
• Проверьте надежность контакта массы задних фонарей. Масса обычно крепится болтом к кузову в районе задних фонарей внутри багажника. Открутите болт, зачистите контактные площадки на кузове и клемме провода, затяните надежно.
• Проверьте целостность проводов и контактов в разъемах монтажного блока.

Проблемы с освещением салона ВАЗ-2107

Неисправности освещения салона на ВАЗ-2107 чаще всего проявляются полным отсутствием подсветки, тусклым свечением лампочек или хаотичным включением/выключением света при открытии дверей. Эти сбои возникают из-за особенностей цепи, где питание плафона завязано на концевые выключатели дверей и предохранитель.

Основные причины связаны с окислением контактов, перегоранием элементов цепи или нарушением изоляции проводки. Особое внимание следует уделить состоянию клемм и целостности проводов в местах перегибов – у дверных петель и под бардачком.

Распространенные неисправности

• Перегоревший предохранитель F4 (15 А) в монтажном блоке – самая частая причина полного отключения плафона.
• Коррозия контактов в колодках проводов у плафона или концевиков дверей.
• Неисправность концевиков дверей (особенно водительской) – кнопка залипает или теряет герметичность.
• Обрыв/замыкание проводов в гофре между кузовом и дверью.
• Окисление "массовых" соединений под панелью приборов или у креплений плафона.
• Дефект лампы накаливания в самом плафоне салона.

Способы устранения

1. Проверить предохранитель F4, при необходимости заменить.
2. Очистить ножом или WD-40 контакты в разъемах плафона и дверных концевиков.
3. Протестировать концевики: при нажатии кнопки должна слышаться четкая работа реле в монтажном блоке.
4. Осмотреть провода в дверных гофрах, заизолировать поврежденные участки.
5. Продиагностировать "массу": подключить провод от минуса АКБ напрямую к корпусу плафона.
6. Вкрутить заведомо исправную лампу (12В, 5Вт) в плафон.

Симптом	Вероятная причина
Плафон не включается ни от одной двери	Перегорел F4, обрыв "плюса" от блока предохранителей
Свет горит постоянно	Залипание концевика, замыкание в проводе
Подсветка работает только от некоторых дверей	Неисправность конкретного концевика, обрыв в его цепи
Плафон мерцает при движении	Плохой контакт в разъемах, нарушение изоляции проводов

Коррозия контактов в блоке: чистка и восстановление

Коррозия контактов в блоке предохранителей ВАЗ-2107 возникает из-за попадания влаги, окисления металла или электролитических процессов при нарушении изоляции проводов. Ржавчина и зеленоватый налёт резко увеличивают сопротивление в цепи, вызывая нагрев, нестабильную работу потребителей или полный отказ электрооборудования.

Первым признаком проблемы служит оплавление пластика корпуса блока или характерный запах гари. Для диагностики снимите крышку блока и визуально проверьте состояние клемм на наличие затемнений, рыхлых отложений или разрушения металла. Особое внимание уделите контактам реле стеклоочистителя и фар – они чаще перегружаются.

Этапы чистки и восстановления

1. Отсоединение АКБ: Обязательно снимите минусовую клемму аккумулятора перед работами.
2. Демонтаж блока: Открутите крепёжные гайки, отсоедините колодки проводов и снимите блок с автомобиля.
3. Механическая очистка:
   • Мелкой наждачной бумагой (№400-600) или стекловолоконной щёткой удалите рыхлые окислы.
   • Для труднодоступных мест используйте зубочистку или деревянную палочку.
4. Химическая обработка: Нанесите на контакты средство для очистки электроразъёмов (например, Liqui Moly Kontakt Reiniger) или изопропиловый спирт. Щёткой удалите остатки загрязнений.
5. Защита: После высыхания обработайте клеммы токопроводящей смазкой (Циатим, Molykote HSC Plus) для предотвращения повторной коррозии.
6. Проверка целостности: Осмотрите прилегающие провода на предмет трещин изоляции, при необходимости заизолируйте их термоусадкой.

Критические случаи: При глубокой коррозии с разрушением металла контактную группу необходимо заменить. Если пластик корпуса деформирован от нагрева – установите новый блок. После сборки проверьте работу всех потребителей, уделив внимание фарам и поворотникам.

Плавление пластика блока предохранителей: причины и ремонт

Плавление корпуса блока предохранителей ВАЗ-2107 возникает из-за локального перегрева контактов и токоведущих элементов, что приводит к деформации пластика, появлению запаха гари и риску короткого замыкания. Игнорирование проблемы чревато возгоранием электропроводки и выходом из строя электрооборудования автомобиля.

Основной источник нагрева – переходное сопротивление в местах соединений, возникающее при нарушении контакта между ножкой предохранителя и гнездом. Это провоцирует искрение и нагрев металла до температур, превышающих термостойкость пластикового корпуса (обычно 120-140°C).

Основные причины плавления

• Окисление контактов: Коррозия на ножках предохранителей или клеммах колодок увеличивает сопротивление.
• Ослабление прижима: Разжатие латунных лепестков гнезда из-за вибрации или частой замены предохранителей.
• Некорректный монтаж: Установка предохранителей неподходящего типоразмера или номинала.
• Перегрузка цепи: Превышение токовой нагрузки на предохранителе из-за неисправности потребителей (например, КЗ в проводке, заклинивший электродвигатель).
• Плохой контакт в колодках: Ослабление обжима проводов или коррозия на клеммах подходящих проводов.

Способы ремонта

1. Очистка и восстановление контактов:
   • Снять клеммы АКБ.
   • Аккуратно извлечь колодку блока, отсоединить разъемы.
   • Металлической щеткой или наждачной бумагой (зернистость P400-600) зачистить латунные лепестки гнёзд и ножки предохранителей.
   • Обработать контакты очистителем электрооборудования (например, Kontakt 60).
   • Подогнуть лепестки гнёзд для обеспечения плотного прижима.
2. Замена расплавленных элементов:
   • При сильном оплавлении корпуса или разрушении гнезд – установить новую колодку блока предохранителей (оригинал или качественный аналог).
   • Перепаять провода на новую колодку с обязательной маркировкой согласно схеме.
3. Диагностика цепи:
   • Проверить мультиметром ток в проблемной цепи под нагрузкой.
   • Выявить и устранить причину перегрузки (КЗ, неисправный потребитель).
   • Убедиться в соответствии номинала предохранителя паспортному току цепи.

Профилактические меры

Периодическая очистка контактов	Раз в 1-2 года обрабатывать гнёзда и предохранители очистителем.
Контроль состояния	Визуально проверять блок при замене предохранителей на отсутствие потемнений пластика.
Использование предохранителей с индикатором	Позволяет оперативно выявлять перегруженные цепи.
Защита от влаги	Убедиться в герметичности крышки блока и отсутствии протечек в салон.

Замена штатного блока предохранителей на модернизированный

Штатный блок предохранителей ВАЗ-2107 имеет ряд конструктивных недостатков: ненадежные пружинные контакты, подверженные коррозии, ограниченную защиту цепей и склонность к перегреву в местах соединений. Эти проблемы часто приводят к нарушению электропитания, оплавлению пластика и необходимости частой очистки контактов.

Модернизированные блоки лишены этих минусов благодаря использованию современных керамических или биметаллических предохранителей, усиленных медных шин и герметичных разъемов. Они обеспечивают стабильный контакт, исключают ложные срабатывания и рассчитаны на повышенные нагрузки, что особенно важно при установке дополнительного оборудования.

Порядок замены

1. Отключите аккумулятор, сняв клемму «минус» для исключения короткого замыкания.
2. Демонтируйте старый блок: открутите крепежные гайки, отсоедините колодки жгута проводов, запоминая их расположение.
3. Подготовьте модернизированный блок: проверьте соответствие маркировок цепей, при необходимости установите переходные клеммы.
4. Закрепите новый блок на штатное место, используя оригинальные или входящие в комплект крепления.
5. Подключите провода согласно схеме, плотно затянув контактные гайки.

Критические моменты:

• Обязательная проверка целостности всех проводов перед подключением
• Запрет на установку предохранителей, превышающих номинал цепи
• Обработка контактов токопроводящей смазкой для предотвращения окисления

Тип блока	Ключевые преимущества	Рекомендуемые модели
Керамический	Термостойкость, защита от влаги	FABIA, Jetta
Биметаллический	Автовозврат после перегрузки	Орион, VSV

После установки протестируйте все электроприборы: фары, поворотники, стеклоочистители. Проверьте отсутствие нагрева контактов в течение 10-15 минут работы двигателя. Рекомендуется нанести маркировку цепей на корпус блока водостойким маркером для упрощения дальнейшего обслуживания.

Установка дополнительных реле для защиты цепей

Штатная конструкция блока предохранителей ВАЗ-2107 не всегда обеспечивает надежную защиту энергоемких потребителей, таких как фары, обогрев заднего стекла или вентилятор печки. Прямое подключение через предохранители ведет к перегреву контактов, оплавлению пластика и выходу из строя колодок. Установка промежуточных реле снижает нагрузку на штатные цепи, перенося основной токовый поток через дополнительную контактную группу.

Монтаж реле требует аккуратности и соблюдения схемы подключения. Основные точки врезки: управляющий сигнал берется со штатного предохранителя, силовой "+" – напрямую с АКБ через отдельный предохранитель, "масса" выводится на кузов. Обязательно используйте провода с сечением, соответствующим нагрузке (минимум 1.5 мм² для управления, 2.5-4 мм² для силовой линии).

Порядок установки и рекомендации

Типовая схема подключения реле:

Контакт реле	Подключение
85	Управляющий "-" (штатная цепь после выключателя)
86	Управляющий "+" (через штатный предохранитель)
30	Силовой "+" (АКБ через отдельный предохранитель)
87	Выход на потребитель

Критические ошибки монтажа:

• Игнорирование дополнительного предохранителя на линии от АКБ к контакту 30
• Соединение управляющего и силового "+" в одну цепь
• Ненадежная фиксация проводов в колодках реле

Этапы работ:

1. Определите цепи, требующие усиления (чаще всего – ближний/дальний свет)
2. Закрепите реле на специальной планке в подкапотном пространстве
3. Проложите силовой кабель от "+" АКБ через предохранитель (номинал на 10-15% выше защищаемой цепи)
4. Подключите управляющие контакты к штатным проводам (используйте качественные обжимные клеммы)
5. Изолируйте соединения термоусадкой

Как правильно выбрать предохранители для ВАЗ-2107

Главным критерием выбора предохранителей для "классики" является строгое соответствие номиналу тока, указанному на схеме электрооборудования конкретной цепи. Использование элементов с завышенным номиналом ("жучков", мощных предохранителей) провоцирует перегрозку проводки и риск возгорания.

Отдавайте предпочтение изделиям с прозрачным корпусом – это позволяет визуально оценить целостность плавкой вставки без извлечения из блока. Обязательно проверяйте плотность посадки ножек в гнездах: плохой контакт вызывает локальный перегрев и оплавление пластика.

Ключевые параметры выбора

Основные характеристики:

• Тип корпуса: Ножевые (вилочные) предохранители стандарта ISO 8820-3 (распространенное обозначение - ATO/ATC).
• Номинальный ток: Определяется только руководством по эксплуатации ВАЗ-2107 (типовые значения: 8А, 16А для фар, 10А для прикуривателя и т.д.).
• Цветовая маркировка: Соответствует силе тока (например: 5А - оранжевый, 7.5А - коричневый, 10А - красный, 15А - голубой, 20А - желтый, 25А - белый, 30А - зеленый).

Рекомендации по производителям и материалам:

1. Выбирайте изделия известных брендов (например, Bosch, Hella, Febi), избегая безымянных дешевых аналогов.
2. Металлические контакты должны быть матовыми, без следов окисления или искривления.
3. Плавкий элемент внутри корпуса должен быть четко виден, без перетяжек или вставок другого калибра.

Цепь (пример)	Типовой номинал тока	Цвет корпуса
Задние фонари, габариты	8А	Коричневый (7.5А) / Красный (10А)*
Фары (ближний/дальний свет)	16А	Синий (15А) / Желтый (20А)*
Прикуриватель	10А	Красный
Вентилятор отопителя	16А	Синий (15А) / Желтый (20А)*
Стеклоочиститель	10А	Красный

*Примечание: В зависимости от года выпуска и модификации ВАЗ-2107 номиналы могут незначительно отличаться. Всегда сверяйтесь со схемой в мануале вашего автомобиля!

Важный совет: Всегда имейте в бардачке запасной комплект предохранителей основных номиналов (8А, 10А, 16А). Проверяйте целостность предохранителя мультиметром в режиме прозвонки или визуально при замене – почернение колбы или обрыв нити указывают на срабатывание защиты.

Опасность использования "жучков" вместо предохранителей

Установка самодельных перемычек ("жучков") вместо штатных предохранителей исключает основную защитную функцию цепи. Предохранитель рассчитан на разрыв при превышении допустимого тока, предотвращая перегрев проводки и возгорание. "Жучок", изготовленный из проволоки, монет или других металлических предметов, не сработает при перегрузке или коротком замыкании.

Ток, многократно превышающий норму, беспрепятственно проходит через такую перемычку. Это вызывает катастрофический нагрев электропроводки по всей длине цепи, расплавление изоляции и контактов. Температура в месте повреждения может достигать сотен градусов за секунды, воспламеняя пластиковые элементы салона, обивку или технические жидкости.

Критические последствия применения "жучков

• Пожар в автомобиле: Открытое пламя от воспламенившейся проводки быстро распространяется в замкнутом пространстве.
• Полное уничтожение электроприборов: Без защиты сгорают дорогостоящие блоки (ЭБУ, реле, генератор), фары, датчики.
• Разряд АКБ и выход из строя генератора: Короткое замыкание через "жучок" вызывает мгновенный разряд батареи и перегрузку генератора.
• Обрыв проводки: Перегрев приводит к оплавлению и обрыву проводов, последующий ремонт требует полной замены жгутов.

Важно: Если предохранитель перегорает повторно после замены, это указывает на неисправность в цепи (КЗ, перегрузка). Установка "жучка" игнорирует проблему, усугубляя риски. Единственно правильное решение – диагностика цепи мультиметром для выявления и устранения причины срабатывания защиты с последующей установкой предохранителя номиналом, строго соответствующим руководству по эксплуатации ВАЗ-2107.

Мокрый блок предохранителей: устранение последствий

Попадание воды в блок предохранителей ВАЗ-2107 вызывает окисление контактов, короткие замыкания и отказ электрооборудования. Необходимо немедленно обесточить систему, сняв клемму с аккумулятора, чтобы предотвратить повреждение проводки и приборов.

После демонтажа блока тщательно просушите корпус и платы феном на минимальном нагреве или сжатым воздухом. Визуально проверьте состояние предохранителей, реле и металлических контактов: ищите следы коррозии (белый или зеленый налет), вздувшиеся элементы или оплавленные участки.

Порядок восстановления работоспособности

Обязательные действия:

• Очистите контакты от окислов мелкой наждачной бумагой (№600-800) или специальным очистителем электроцепей
• Промойте посадочные гнезда предохранителей изопропиловым спиртом
• Замените все предохранители с поврежденными корпусами или перегоревшими нитями

Критичные точки для контроля:

1. Колодки проводов под блоком – просушите и обработайте контактную смазку
2. Целостность пластиковых фиксаторов и крышки блока
3. Отсутствие воды в монтажном углублении кузова

Признак проблемы	Действие
Коррозия на реле	Заменить реле, очистить гнездо
Оплавление пластика	Проверить КЗ в цепи, заменить блок
Вода в нишах кузова	Устранить причину протечки (уплотнитель лобового стекла, антикоррозийное покрытие)

Короткое замыкание в проводке: поиск и ликвидация

Короткое замыкание (КЗ) в электропроводке ВАЗ-2107 проявляется перегоранием предохранителей, искрением, запахом гари или отказом потребителей. Основные причины – нарушение изоляции проводов из-за перетирания о кузовные элементы, некачественные ремонтные соединения, контакт оголённых проводов с металлом или попадание влаги в монтажные блоки.

Поиск требует системного подхода: начните с визуального осмотра трасс проводки в проблемной цепи, особое внимание уделите участкам возле подвижных элементов (двери, рулевая колонка), точкам крепления к кузову и местам предыдущего ремонта. Обязательно проверьте состояние колодок предохранителей и реле – окислы или расплавленный пластик укажут на проблемную зону.

Этапы поиска и устранения КЗ

Инструменты: мультиметр в режиме прозвонки/сопротивления, контрольная лампа 12В, фонарик, изолента, термоусадка, кусачки.

1. Отсоедините аккумулятор для безопасности перед любыми работами.
2. Определите проблемную цепь: по номеру перегоревшего предохранителя в монтажном блоке (схема цепи обычно на крышке блока).
3. Отключите потребители цепи: вытащите реле, отсоедините разъёмы ламп, моторчиков и т.д.
4. Проверьте цепь мультиметром:
   • Один щуп – на контакт предохранителя (со стороны проводки, не АКБ),
   • Второй щуп – на "массу" (кузов).
   • Показание "0 Ом" или звуковой сигнал прозвонки подтверждает КЗ на массу.
5. Локализуйте участок:
   • Последовательно отсоединяйте разъёмы в проверяемой цепи, начиная от блока предохранителей.
   • После каждого отсоединения повторяйте проверку мультиметром.
   • Исчезновение КЗ укажет на участок между последним отсоединённым разъёмом и потребителем.
6. Визуально исследуйте найденный участок: ищите перетёртую изоляцию, оплавленные места, посторонние предметы (металлическая стружка), следы воды.

Ремонт и профилактика

Устранение:

• Зачистите повреждённый участок провода.
• Аккуратно соедините жилы пайкой или обжимной гильзой.
• Надёжно изолируйте место ремонта термоусадкой и изолентой.
• Проложите провод подальше от острых кромок и подвижных частей, используя пластиковые хомуты и гофру.

Профилактика: Регулярно осматривайте трассы проводки, особенно после вмешательств. Обрабатывайте разъёмы контактной смазкой. Избегайте установки нештатного оборудования с нарушением правил подключения.

Перегрузка электропроводки: признаки и профилактика

Перегрузка возникает при превышении допустимой нагрузки на цепь, когда суммарная мощность подключенных потребителей превосходит расчетные возможности проводки. Это приводит к нагреву проводов, оплавлению изоляции и резкому повышению риска возгорания. Особенно критично состояние старых алюминиевых проводов в автомобилях ВАЗ-2107, где сечение жил и характеристики изоляции не рассчитаны на современные дополнительные приборы.

Основным индикатором перегрузки служит частое срабатывание предохранителей конкретной цепи. Если плавкая вставка регулярно перегорает после включения определенных устройств (например, фар и обогревателя одновременно) – это тревожный сигнал. Дополнительные признаки: запах горелой изоляции, потемнение или деформация пластика монтажного блока, а также неестественный нагрев проводов при работе электрооборудования.

Профилактические меры

Чтобы предотвратить перегрузку:

• Не устанавливайте предохранители большего номинала "для надежности" – они перестают выполнять защитную функцию
• Избегайте использования тройников прикуривателя для питания нескольких мощных устройств (обогреватели сидений, компрессоры)
• При монтаже дополнительного оборудования (противотуманки, сабвуфер) прокладывайте отдельные силовые линии с реле и собственными предохранителями

Обязательные диагностические действия:

1. Проверяйте соответствие сечения проводов нагрузке (для цепи фар минимально 1.5 мм², обогрева заднего стекла – 2.5 мм²)
2. Контролируйте состояние контактов в монтажном блоке – окисление увеличивает сопротивление и нагрев
3. Тестируйте цепи мультиметром: падение напряжения более 0.5В под нагрузкой указывает на проблему

Типовая проблема	Решение
Нагрев колодки предохранителя печки	Зачистка контактов, замена разъема
Оплавление изоляции около фар	Прокладка усиленной проводки через реле
Частое перегорание предохранителя прикуривателя	Запрет подключения устройств >120Вт

Важно: При выявлении признаков перегрузки немедленно отключите проблемные потребители. Постоянная эксплуатация с перегруженной проводкой неизбежно ведет к короткому замыканию и пожару. Для сложных случаев рекомендована замена штатной проводки на усиленную медными проводами с увеличенным сечением.

Схема подключения предохранителей ВАЗ-2107

На ВАЗ-2107 применяется два блока предохранителей: основной (моторный отсек) и дополнительный (салон). Основной блок расположен слева под капотом возле вакуумного усилителя тормозов, защищен черной пластиковой крышкой. Дополнительный блок скрыт под панелью приборов со стороны водителя за декоративным кожухом. Каждый предохранитель отвечает за конкретную группу электроцепей, предотвращая их повреждение при коротком замыкании или перегрузке.

Номинал предохранителей строго регламентирован: использование "жучков" или деталей нештатной мощности приводит к риску возгорания. Цепи с повышенным энергопотреблением (фары, обогрев заднего стекла) защищены предохранителями на 16А, цепи сигнализации и габаритов – на 8А. Перед заменой всегда отключайте массу аккумулятора. Проверку проводите визуально (обрыв плавкой вставки) или тестером (отсутствие напряжения на обоих контактах при включенной цепи).

Распределение предохранителей в основном блоке

Номер	Ток (А)	Защищаемые цепи
F1	16	Дальний свет фар (левый)
F2	16	Дальний свет фар (правый)
F3	8	Габариты (левый), подсветка номерного знака
F4	8	Габариты (правый), приборная панель
F5	8	Противотуманные фары
F6	16	Обогрев заднего стекла
F7	8	Звуковой сигнал
F8	8	Дворчики, омыватель лобового стекла
F9	8	Прикуриватель

Дополнительный блок (салон)

• F1 (8А): Указатели поворотов, аварийная сигнализация
• F2 (8А): Стоп-сигналы
• F3 (8А): Задние противотуманные фонари
• F4 (16А): Вентилятор отопителя
• F5 (8А): Освещение салона, перчаточного ящика

Важно! При частом перегорании одного предохранителя:

1. Проверьте сопротивление защищаемой цепи мультиметром на утечку
2. Осмотрите контакты в блоке на предмет окисления или оплавления
3. Исключите контакт проводов с металлическими частями кузова

Профилактическая чистка контактов блока предохранителей

Чистка контактов блока предохранителей – важная профилактическая процедура, которая позволяет избежать множества проблем с электрооборудованием автомобиля. Со временем контакты окисляются, покрываются пылью и грязью, что приводит к ухудшению проводимости, перегреву и даже возгоранию.

Сигналом к необходимости чистки могут служить следующие признаки: нестабильная работа потребителей электроэнергии (например, фар, указателей поворота, дворников), перегорание предохранителей без видимых причин, появление запаха гари в салоне или под панелью приборов.

Порядок выполнения работ

1. Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания.
2. Снимите крышку блока предохранителей, расположенного под панелью приборов со стороны водителя.
3. Аккуратно извлеките все предохранители, запоминая их расположение (рекомендуется сфотографировать схему).
4. Очистите контактные гнёзда от окислов и загрязнений с помощью:
   • Специального очистителя электронных контактов
   • Мелкозернистой наждачной бумаги (№600-800)
   • Ластика для карандашей
5. Обработайте контакты предохранителей аналогичным способом.
6. Тщательно просушите все элементы сжатым воздухом.
7. Установите предохранители на штатные места согласно схеме.
8. Подключите аккумулятор и проверьте работу электросистем.

Критические рекомендации:

• Не используйте металлические щётки или крупную наждачную бумагу – это повредит токоведущие поверхности
• Избегайте применения бензина, ацетона и других агрессивных растворителей
• При обнаружении оплавленных гнёзд или трещин в корпусе блок подлежит замене
• Повторяйте процедуру каждые 2 года или после длительной стоянки автомобиля

Ошибки при самостоятельном ремонте блока

При самостоятельном ремонте блока предохранителей ВАЗ-2107 владельцы часто совершают ряд типичных ошибок, приводящих к усугублению неисправностей. Недооценка сложности электросистемы и пренебрежение техникой безопасности становятся основными причинами новых поломок.

Некорректные действия не только не устраняют исходную проблему, но и создают риски повреждения дорогостоящего оборудования. Особенно критичны ошибки при работе с реле и контактными группами, где неаккуратность вызывает короткие замыкания или перегрев проводки.

Распространённые ошибки и последствия

• Игнорирование схемы электропроводки - установка предохранителей несоответствующего номинала вызывает:
  • Расплавление изоляции проводов
  • Выход из строя защищаемых устройств
• Применение "жучков" вместо предохранителей - приводит к:
  • Отсутствию защиты цепи от перегрузок
  • Пожарам в моторном отсеке
• Чистка контактов подручными средствами - наждачная бумага или нож:
  • Стирают защитное покрытие контактных групп
  • Ускоряют коррозию металла

Ошибка	Непосредственное последствие	Долгосрочный ущерб
Смешивание реле при замене	Некорректная работа фар/дворников	Перегорание обмотки катушки реле
Перетяжка зажимов	Деформация пластиковых колодок	Появление микротрещин в корпусе блока
Влажная обработка контактов	Короткое замыкание при включении	Окисление всей контактной группы

Критично опасной практикой является диагностика цепей методом произвольного извлечения предохранителей при работающем двигателе - это гарантированно выводит из строя регулятор напряжения или диодный мост генератора.

Отсутствие проверки качества массы кузова перед началом ремонта – частая причина ложных выводов о неисправности блока, тогда как проблема кроется в окислении контактов на корпусе.

Проверка качества контактов в посадочных местах

Ослабленные или окисленные контакты в гнёздах предохранителей – частая причина неработоспособности электроцепей. Плохой контакт приводит к падению напряжения, локальному перегреву и оплавлению пластиковых элементов блока. Первым признаком проблемы обычно становится периодическое отключение потребителя при визуально целых предохранителях.

Для диагностики снимите предохранитель из проверяемого гнезда и визуально оцените состояние металлических контактов внутри. Обратите внимание на наличие зелёного или белого налёта (окисления), глубоких царапин, деформации лепестков или следов термического воздействия (потемнение, оплавление пластика). Проверьте плотность прилегания контактов, аккуратно поддев их тонкой отвёрткой – они должны упруго сопротивляться.

Процедура восстановления контактов

1. Очистка от окислов: Используйте мелкозернистую наждачную бумагу (№400-600) или специальную контактную пасту. Тщательно обработайте внутренние поверхности гнезда, удаляя все загрязнения.
2. Восстановление упругости: Аккуратно подогните контактные лепестки внутрь при помощи тонкой отвёртки или шила для обеспечения плотного обхвата ножек предохранителя.
3. Обезжиривание: Протрите контакты безворсовой салфеткой, смоченной в изопропиловом спирте или бензине "калоша".
4. Защита от коррозии: Нанесите тонкий слой токопроводящей смазки (например, Molykote HSC Plus) или вазелина технического на контактные поверхности.

Признак проблемы	Рекомендуемое действие
Сильное окисление контактов	Зачистка + обработка контактной смазкой
Ослабление лепестков	Аккуратная подгибка до нужного натяжения
Оплавление пластика гнезда	Замена блока предохранителей целиком
Неустранимая деформация	Установка ремонтного контактного разъёма

Важно: После очистки обязательно проверьте надёжность фиксации предохранителя – он должен вставляться с ощутимым усилием и не выпадать при встряхивании блока. Избегайте чрезмерного расплющивания лепестков, это может привести к поломке контакта. При сильном оплавлении посадочного места или разрушении контактов единственным надёжным решением будет замена всего блока предохранителей.

Защита блока предохранителей от влаги и грязи

Блок предохранителей ВАЗ-2107 критически уязвим к воздействию влаги и загрязнений, которые вызывают окисление контактов, коррозию металлических элементов и нарушение электропроводности. Попадание воды или дорожной грязи в монтажный отсек часто становится причиной отказа фар, поворотников, стеклоочистителей и других систем.

Основные пути проникновения влаги – через трещины в корпусе блока, неплотную крышку, технологические отверстия в кузове или при мойке двигателя. Грязь накапливается из-за плохой герметизации и расположения блока в подкапотном пространстве, где активно оседает пыль и реагенты.

Эффективные способы защиты

• Герметизация крышки: Нанесите силиконовый герметик по контуру прилегания крышки к корпусу. Альтернатива – резиновый уплотнитель (например, из велосипедной камеры), приклеенный по периметру.
• Защита снизу: Установите самодельный или готовый пластиковый/резиновый "фартук" под блоком для отсечения брызг с дороги и грязи.
• Обработка контактов: Нанесите токопроводящую смазку или аэрозоль (WD-40 Specialist Electrical Contact Cleaner, Liqui Moly Electronic-Spray) на ножки предохранителей и реле после их установки.
• Контроль целостности: Регулярно проверяйте корпус блока на трещины (особенно в углах). Мелкие повреждения заделайте термоклеем или эпоксидной смолой.
• Модернизация расположения: В крайнем случае перенесите блок в салон (за панель приборов), используя удлинители жгутов проводов и надежную изоляцию соединений.

Важно! Избегайте глухой герметизации вентиляционных отверстий корпуса – это может вызвать конденсат. Используйте влагозащитные колпачки на клеммах АКБ, чтобы исключить замыкания при случайном заливе кислотой.

Список источников





• Официальное руководство по ремонту и эксплуатации ВАЗ-2107
• Форум автомобилистов "Клуб ВАЗ 2101-2107" (vaz2101.ru)
• Технический портал "Автодата" (autodata.ru)
• Электронный архив схем электрооборудования ВАЗ классических моделей
• Специализированные видеоуроки по автоэлектрике на YouTube-каналах
• Практическое пособие "Неисправности автомобилей Жигули" издательства "За рулём"
• Методические рекомендации сервисных центров по диагностике блоков предохранителей

Видео: Проблема с блокам предохранителей ваз 2107


• Cenmax Vigilant ST 5 - инструкция и фотографии

• Прокачка тормозов ВАЗ-2107 - самостоятельная инструкция

• Как заменить салонный фильтр Хендай Гетц своими руками - пошагово
