Неисправности кислородного датчика Тойота - причины и ремонт

Статья обновлена: 18.08.2025

Кислородный датчик (лямбда-зонд) – критически важный компонент системы управления двигателем любого современного автомобиля Toyota.

Его выход из строя напрямую влияет на расход топлива, динамику разгона, стабильность холостого хода и уровень вредных выбросов.

Понимание типичных причин поломок этого датчика и знание основных принципов диагностики помогут избежать дорогостоящего ремонта и сохранить оптимальную работу силового агрегата.

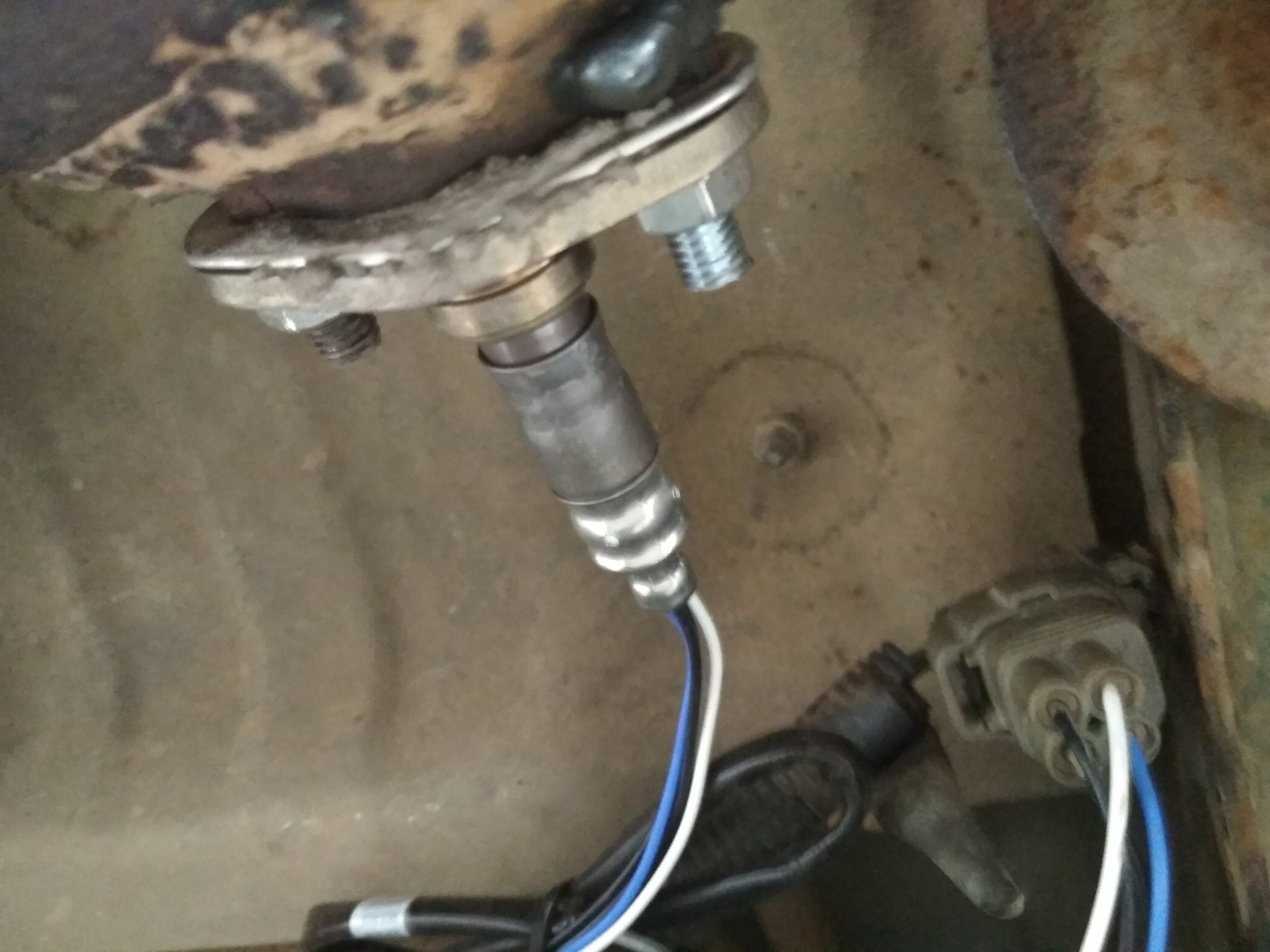

Где расположены кислородные датчики в автомобилях Toyota

Кислородные датчики (лямбда-зонды) в автомобилях Toyota интегрированы в выхлопную систему для контроля состава отработавших газов. Их количество и расположение зависят от года выпуска, модели и типа двигателя (бензиновый, дизельный, гибрид), а также экологических норм (Евро-3, Евро-4 и выше).

Основная задача датчиков – отслеживать уровень кислорода в выхлопных газах до и после каталитического нейтрализатора. Полученные данные передаются в электронный блок управления (ЭБУ) двигателя для корректировки топливно-воздушной смеси.

Типовые места установки

• Перед катализатором (управляющий датчик): Устанавливается в выпускном коллекторе или непосредственно после него на приемной трубе. Контролирует остаточный кислород для регулировки впрыска топлива.
• После катализатора (диагностический датчик): Располагается на выходе из каталитического нейтрализатора. Сравнивает состав газов до и после нейтрализатора, оценивая его эффективность.

В современных моделях (например, с нормами Евро-5/6) часто используется схема с четырьмя датчиками: по два на каждом ряду цилиндров (V-образные двигатели) – один до и один после катализатора для каждого контура выхлопа.

Тип двигателя	Кол-во датчиков	Особенности
Рядный 4-цилиндровый (бензин)	2-3	Один до катализатора, один после; иногда дополнительный – перед предварительным катализатором.
V6/V8 (бензин)	4	По два датчика на каждый банк цилиндров: управляющий и диагностический.
Дизельный (с сажевым фильтром)	2-4	Дополнительно могут устанавливаться датчики NOx и температуры.

Важно: Для точного определения расположения конкретных датчиков всегда сверяйтесь с руководством по ремонту вашей модели Toyota. Доступ к ним может быть затруднен из-за компоновки подкапотного пространства – часто требуются смотровая яма или подъемник.

Основные симптомы неисправного кислородного датчика Тойота

Неисправность лямбда-зонда проявляется через конкретные изменения в работе двигателя и системах контроля. Первые признаки часто малозаметны, но игнорирование приводит к серьезным последствиям.

Электронный блок управления (ЭБУ) переходит на аварийные режимы при получении некорректных данных от датчика. Это незамедлительно отражается на поведении автомобиля и показателях выхлопных газов.

Характерные признаки неполадок

• Горит Check Engine – бортовой компьютер фиксирует ошибки: P0130-P0135, P0171, P0172, P0420
• Скачущие обороты холостого хода – плавание стрелки тахометра (600-1200 об/мин), вибрация руля
• Резкий рост расхода топлива – увеличение на 15-30% из-за нарушения смесеобразования
• Падение динамики – вялый разгон, провалы мощности при нагрузке
• Хлопки в выхлопной системе – детонация при неправильном сгорании смеси
• Черный дым из глушителя – следствие переобогащенной топливной смеси
• Запах сероводорода – характерный "аромат" тухлых яиц при разрушении катализатора

Как ошибка P0130 связана с лямбда-зондом

Ошибка P0130 указывает на неисправность в цепи управления первым кислородным датчиком (Bank 1, Sensor 1), расположенным до каталитического нейтрализатора. Этот лямбда-зонд играет ключевую роль в корректировке топливно-воздушной смеси, отправляя данные в ЭБУ двигателя. При возникновении P0130 блок управления фиксирует отклонение сигнала датчика от ожидаемого диапазона напряжения или отсутствие его активности.

Проблема напрямую связана с цепью датчика или его внутренними компонентами. Лямбда-зонд Bank 1 Sensor 1 – наиболее нагруженный элемент системы, так как работает в условиях высоких температур выхлопных газов и подвержен химическому загрязнению. Неисправность приводит к переходу ЭБУ на усреднённые параметры топливоподачи, что вызывает повышенный расход топлива и рост вредных выбросов.

Основные причины P0130, связанные с лямбда-зондом

Критические поломки датчика:

• Разрушение нагревательного элемента внутри зонда
• Замыкание или обрыв сигнальных проводов
• Загрязнение чувствительного элемента свинцом, маслом или силиконами
• Механическое повреждение корпуса (трещины, удары)

Факторы, провоцирующие отказ:

1. Использование низкокачественного топлива с присадками
2. Попадание антифриза в выхлопную систему
3. Перегрев датчика из-за пропусков зажигания
4. Коррозия контактов разъёма или окисление проводки

Симптом P0130	Влияние на двигатель
Нестабильный холостой ход	Повышенный расход топлива до 15-20%
Потеря динамики разгона	Риск повреждения катализатора

Важно! Перед заменой датчика обязательна проверка целостности проводки и разъёмов. Замер сопротивления нагревателя и напряжения сигнала поможет точно локализовать проблему. Используйте только оригинальные или рекомендованные производителем аналоги – несоответствие параметров вызовет повторную ошибку.

Причины повышенного расхода топлива из-за датчика O2

Неисправный кислородный датчик нарушает точность измерения остаточного кислорода в выхлопных газах. ЭБУ двигателя получает некорректные данные о составе топливно-воздушной смеси, что провоцирует сбои в алгоритмах управления впрыском.

Главная проблема заключается в том, что датчик может постоянно сигнализировать о "бедной" смеси, заставляя блок управления искусственно завышать подачу топлива. Это приводит к системному переобогащению топливовоздушной смеси и резкому росту потребления горючего.

Конкретные причины перерасхода

• Завышенные показатели содержания кислорода
  Датчик ошибочно определяет смесь как излишне бедную, заставляя ЭБУ увеличивать время впрыска форсунок.
• Зависание сигнала в диапазоне низкого напряжения
  Фиксация показаний ниже 0.45В блокирует переход на замкнутый контур регулирования, поддерживая аварийный режим с переобогащением.
• Загрязнение или оплавление чувствительного элемента
  Снижение скорости реакции датчика нарушает динамическую коррекцию смеси в реальном времени.
• Обрыв нагревательного контура
  Недогрев датчика в фазе холодного пуска продлевает работу в "разомкнутом" контуре с фиксированными обогащенными параметрами.
• Пропуски зажигания
  Несгоревший кислород в выхлопе интерпретируется датчиком как признак бедной смеси, провоцируя ложное обогащение.

Тип неисправности	Влияние на топливопотребление
Заниженное выходное напряжение	Рост расхода на 15-25% из-за постоянного обогащения
Замедленный отклик	Увеличение на 10-20% при разгоне и нагрузках
Отказ нагревателя	Перерасход 8-15% до прогрева (особенно зимой)

Почему колеблются обороты холостого хода при поломке кислородного датчика

Колебания оборотов холостого хода при неисправности кислородного датчика (лямбда-зонда) возникают из-за некорректной обратной связи с ЭБУ двигателя. Датчик перестаёт передавать точные данные о количестве несгоревшего кислорода в выхлопных газах, что нарушает расчёт оптимального соотношения "топливо-воздух".

Электронный блок управления, лишаясь достоверной информации, переключается на аварийные таблицы топливоподачи. Это вызывает хаотичное обогащение или обеднение топливной смеси, поскольку ЭБУ пытается стабилизировать холостой ход, опираясь на неточные сигналы других датчиков.

Механизм возникновения скачков

Ключевые причины нестабильности оборотов:

• Ошибочная коррекция смеси: ЭБУ получает неверные данные о составе выхлопа и постоянно переключается между режимами обогащения/обеднения.
• Смещение базовых параметров: Двигатель начинает работать на усреднённых значениях, игнорируя реальные условия.
• Конфликт сигналов: Противоречивые показания между неисправным лямбда-зондом и датчиками положения дросселя, расхода воздуха или температуры.

Последствия для работы на холостом ходу:

1. ЭБУ хаотично увеличивает/уменьшает время впрыска форсунок.
2. Регулятор холостого хода (РХХ) не успевает адаптироваться к изменяющимся командам.
3. Свечи зажигания загрязняются из-за переобогащённой смеси, вызывая пропуски воспламенения.

Симптом	Причина колебаний
Резкие скачки оборотов (800–1500 об/мин)	ЭБУ "рыскает" между крайними значениями коррекции топливоподачи
Затухание оборотов до вибрации	Критическое обеднение смеси из-за ложного сигнала о переобогащении
Неустойчивая работа после остановки	Накопление ошибок в адаптивной памяти ЭБУ

Важно: Параллельно с колебаниями оборотов обычно наблюдается повышенный расход топлива и потеря мощности, так как неисправность влияет на все режимы работы двигателя.

Как распознать загрязнение датчика моторным маслом или антифризом

Загрязнение кислородного датчика маслом или антифризом проявляется характерными симптомами. Первым признаком становится нестабильная работа двигателя: плавающие обороты холостого хода, дергания при разгоне или потеря мощности. Параллельно фиксируется повышенный расход топлива и устойчивое загорание индикатора Check Engine с ошибками по датчику O2 (например, P0130-P0135).

Выхлопная система выдаёт дополнительные сигналы: появляется густой белый дым (при попадании антифриза) или сизый масляный дым. Запах выхлопа меняется – ощущается резкий химический оттенок охлаждающей жидкости либо горелого масла. Длительное игнорирование этих признаков ведет к полному выходу датчика из строя.

Визуальная диагностика при снятии датчика:

• Масляное загрязнение: черная маслянистая сажа или липкий нагар на защитном колпачке и чувствительном элементе
• Антифриз: белые, серые или зеленоватые кристаллические отложения (после испарения жидкости)
• Окисленные следы электропроводки возле разъема
• Наличие масляных подтёков или капель ОЖ на корпусе датчика

Источники загрязнения:

Масло	Антифриз
Износ маслосъёмных колпачков Закоксованность поршневых колец Течь через турбину или вентиляцию картера	Пробитая прокладка ГБЦ Трещина в блоке или головке Коррозия теплообменника

Ключевые шаги после обнаружения:

1. Устранить первопричину утечки (замена сальников, прокладки ГБЦ)
2. Очистить или заменить датчик (химическая очистка редко эффективна при сильном загрязнении)
3. Проверить состояние катализатора – попадание жидкостей вызывает его разрушение
4. Сделать компьютерную диагностику для сброса ошибок и калибровки

Влияние низкокачественного топлива на срок службы лямбда-зонда

Низкокачественное топливо содержит повышенные концентрации вредных примесей: свинца, серы, силиконовых соединений и металлических присадок. При сгорании такие вещества образуют плотный нагар на керамическом наконечнике кислородного датчика, блокируя диффузию газов через защитный слой.

Химически агрессивные компоненты вступают в реакцию с платиновыми электродами зонда, вызывая коррозию и разрушение чувствительных элементов. Это нарушает формирование эталонного сигнала и замедляет реакцию датчика на изменение состава выхлопных газов.

Ключевые механизмы повреждения

Основные последствия использования некачественного топлива:

• Отложения свинца (Pb) – необратимо "отравляют" электроды, снижая проводимость
• Сернистые соединения – образуют сульфатную корку, блокирующую кислородопроницаемость
• Железосодержащие присадки – создают токопроводящие мостики, искажающие выходное напряжение
• Неполное сгорание – приводит к закоксовыванию защитного колпачка сажей

Примесь в топливе	Вид повреждения	Эффект для датчика
Тетраэтилсвинец	Химическое отравление	Необратимая потеря чувствительности
Сера > 50 мг/кг	Образование сульфатов	Замедление реакции, смещение показаний
Металлорганические присадки	Электропроводные отложения	Короткое замыкание электродов

Рекомендации по эксплуатации: Для продления ресурса используйте топливо с октановым числом, соответствующим требованиям производителя, и проверяйте наличие сертификатов качества. При появлении ошибок P0130-P0136 или P0420 выполните визуальный осмотр зонда – белесый или рыжий нагар указывает на применение некондиционного топлива.

Механические повреждения проводки: частые причины обрывов

Проводка кислородного датчика Toyota постоянно подвергается воздействию агрессивных сред и физическим нагрузкам. Нарушение целостности проводов – распространённая причина некорректных показаний лямбда-зонда или полного выхода его из строя.

Основные угрозы для жгута возникают из-за вибраций, трения, перегибов и внешнего воздействия. Повреждённая изоляция оголяет жилы, приводя к замыканиям на массу или обрыву сигнала, что провоцирует ошибки двигателя и повышенный расход топлива.

Ключевые факторы повреждений

• Перетирание о подвижные элементы: Контакт с рулевыми тягами, рычагами подвески или кузовными деталями при езде.
• Пережим защитной гофры: Заводские хомуты ослабевают, провод смещается и зажимается между кузовом и агрегатами (например, коробкой передач).
• Непрофессиональный ремонт: Неаккуратное демонтаж датчика, случайное повреждение проводов при замене смежных узлов (глушителя, коллектора).
• Коррозия контактов: Попадание влаги и реагентов в разъёмы или места нарушения изоляции.
• Перегрев: Расплавление оболочки кабеля от контакта с выпускным коллектором или катализатором.

Диагностика и ремонт

1. Визуально осмотрите жгут по всей длине на предмет порезов, перегибов, оплавлений.
2. Проверьте надёжность фиксации в штатных точках крепления.
3. Протестируйте целостность проводов мультиметром (сопротивление, отсутствие КЗ на массу).
4. Зачистите и запаяйте мелкие повреждения, используя термостойкий изолятор.
5. При обширных дефектах замените проводной комплект целиком.

Профилактическая мера	Эффект
Фиксация жгута заводскими хомутами	Исключение вибраций и контакта с горячими/подвижными частями
Применение термостойкой гофры	Защита от перегрева и механических воздействий
Обработка разъёмов контактной смазкой	Предотвращение окисления клемм

Перегрев датчика из-за проблем с системой зажигания

Некорректная работа системы зажигания напрямую влияет на температурный режим кислородного датчика Toyota. При пропусках воспламенения топливно-воздушной смеси несгоревшие углеводороды догорают в выпускном коллекторе, создавая локальные участки экстремально высокой температуры. Этот перегрев повреждает чувствительный элемент λ-зонда и спекает внутренние контакты.

Длительное воздействие превышающих норму температур приводит к необратимой деградации керамического наконечника датчика и нарушению электрохимических процессов. Результат – потеря способности генерировать корректный сигнал о составе выхлопных газов даже после устранения первоначальной неисправности зажигания.

Ключевые причины перегрева

• Неисправные катушки зажигания или свечи – вызывают хаотичные пропуски зажигания
• Неправильный угол опережения зажигания – позднее зажигание провоцирует догорание смеси в выпускной системе
• Подсос воздуха во впускном тракте – обедняет смесь и нарушает процесс горения

Диагностика и ремонт

1. Считайте коды ошибок OBD-II (типовые: P0300, P0301-P0304)
2. Проверьте сопротивление катушек зажигания (норма: 0.5-1.5 Ом)
3. Инспектируйте свечи: нагар, эрозия электродов, соответствие калильного числа
4. Протестируйте герметичность впускной системы дымогенератором
5. Замените датчик кислорода при наличии признаков оплавления корпуса

Симптомы перегрева	Последствия для датчика
Белый или светло-серый налет на наконечнике	Потеря чувствительности к изменению состава смеси
Оплавление защитного кожуха	Короткое замыкание нагревательной цепи
Деформация корпуса	Разгерметизация и попадание выхлопных газов в эталонную камеру

Коррозия разъемов кислородного датчика

Коррозия контактов в разъеме кислородного датчика нарушает электрическое соединение между датчиком и блоком управления двигателем (ЭБУ). Окисление или загрязнение клемм создает дополнительное сопротивление в цепи, искажая передачу сигнала о содержании кислорода в выхлопных газах.

ЭБУ получает неточные данные: заниженное напряжение сигнала имитирует "бедную" смесь, а прерывистый контакт вызывает хаотичные скачки показаний. Это провоцирует ошибки (например, P0130-P0136, P0171), неправильный расчет топливоподачи и нарушения в работе двигателя.

Последствия коррозии:

• Ложные показания об уровне кислорода
• Нестабильные обороты холостого хода
• Повышенный расход топлива
• Некорректная работа катализатора
• Активация аварийного режима двигателя

Диагностика и устранение:

1. Визуально проверьте разъем на следы окисления (белый/зеленый налет), влагу или механические повреждения.
2. Очистите контакты специальным спреем-очистителем электроцепей и щеткой.
3. Обеспечьте герметичность соединения: замените треснувший корпус разъема, используйте диэлектрическую смазку.
4. При сильной коррозии замените разъем или провода датчика.

Симптом	Причина искажения сигнала
Постоянно завышенное напряжение (богатая смесь)	Коррозия "массовых" контактов (ухудшение заземления)
Постоянно заниженное напряжение (бедная смесь)	Коррозия сигнальных контактов
Скачки напряжения	Прерывистый контакт из-за окисления

Диагностика внутреннего короткого замыкания в датчике

Внутреннее короткое замыкание в кислородном датчике Тойота возникает при повреждении изоляции нагревательного элемента или пробое чувствительной керамики. Это приводит к аномальному падению сопротивления и нарушению сигнальной цепи, что блокирует корректный анализ состава выхлопных газов.

Ключевым симптомом является фиксация контроллером двигателя (ECU) ошибок типа P0030-P0034 (для банка 1) или P0050-P0054 (банк 2), указывающих на проблемы цепи подогревателя. Дополнительно наблюдается "зависание" напряжения сигнала датчика вблизи 0.45V без динамики при изменении режимов работы ДВС.

Методы выявления неисправности

Последовательность диагностики:

1. Отключите разъём датчика при заглушенном двигателе
2. Измерьте мультиметром сопротивление между контактами нагревателя (обычно пины 3-4 для 4-проводных датчиков). Норма: 4-20 Ом (точное значение в мануале модели). Отклонение в меньшую сторону указывает на КЗ.
3. Проверьте сопротивление между контактом нагревателя и сигнальным выводом (пин 1 или 2). Исправный датчик покажет бесконечность. Наличие сопротивления подтверждает пробой.

Важно: Для исключения ложных срабатываний проверьте целостность проводки от датчика к ECU на предмет:

• Перетирания изоляции
• Контакта с горячими элементами выпускной системы
• Коррозии в разъёмах

Окончательный вердикт выносится после замера сопротивления непосредственно на выводах датчика (без проводки)!

Параметр	Исправный датчик	Короткое замыкание
Сопротивление нагревателя	4-20 Ом	0-2 Ом
Сопротивление между нагревателем и сигнальным выводом	∞ (обрыв)	1-500 Ом
Напряжение сигнала (работающий ДВС)	0.1-0.9V (колебания)	~0.45V (стабильно)

Обнаружение короткого замыкания требует замены датчика. Попытки ремонта нецелесообразны из-за конструктивных особенностей и риска повреждения катализатора.

Почему выходят из строя нагревательные элементы лямбда-зонда

Нагревательный элемент лямбда-зонда обеспечивает быстрый прогрев датчика до рабочих температур (300–600°C) после запуска двигателя. Его поломка приводит к некорректной работе системы управления впрыском, повышенному расходу топлива и ошибкам двигателя.

Основные причины отказа нагревателя связаны с эксплуатационными факторами и конструктивными особенностями. Наиболее распространённые из них перечислены ниже.

Типичные причины неисправностей нагревателя

Электрические проблемы:

• Короткое замыкание в цепи питания из-за повреждённой изоляции проводов
• Перегорание нагревательной нити при скачках напряжения
• Коррозия контактов разъёма или обрыв проводки

Механические и химические воздействия:

• Проникновение влаги внутрь корпуса через трещины (термоудар при мойке)
• Загрязнение керамического стержня моторным маслом или антифризом
• Деформация корпуса от вибрации или ударов

Эксплуатационные факторы:

1. Частые короткие поездки – постоянные циклы включения/выключения
2. Использование топлива с примесями свинца или силикона
3. Естественный износ после 80 000–150 000 км пробега

Симптомы неисправности	Последствия для двигателя
Код ошибок P0030-P0038	Переход на аварийные топливные карты
Долгий прогрев на холостых	Повышенный расход бензина
Неустойчивые обороты	Потеря мощности

Важно: Диагностику проводят мультиметром, проверяя сопротивление нагревателя (обычно 5-20 Ом) и целостность цепи. Повреждённый датчик ремонту не подлежит – требуется замена оригинальным или совместимым аналогом.

Неисправности катализатора как причина поломки датчика

Забитый или разрушенный катализатор создает повышенное противодавление в выпускной системе, нарушая оптимальный поток выхлопных газов. Это приводит к неправильному распределению кислорода вокруг лямбда-зонда, заставляя его считывать искаженные данные о составе смеси.

Перегрев катализатора из-за пропусков зажигания или богатой топливной смеси вызывает термическое повреждение чувствительного элемента датчика. Расплавленные частицы керамических сот катализатора могут механически заблокировать или загрязнить рабочую поверхность кислородного датчика, полностью выводя его из строя.

Распространенные проблемы катализатора и последствия для датчиков

Неисправность катализатора	Влияние на кислородный датчик
Физическое разрушение керамических сот	Абразивное повреждение чувствительного элемента частицами керамики
Оплавление внутренних элементов	Термическая деформация, спекание электродов датчика
Закупорка ячеек сажей	Хроническое отравление датчика несгоревшими углеводородами
Химическое отравление (сера, свинец)	Накопление токсичных отложений на керамике зонда

Диагностические признаки: Код ошибки P0420/P0430, заметное падение мощности, металлический звон из-под днища, запах тухлых яиц в выхлопе. Вторичный датчик после катализатора при этом показывает идентичные значения с первым.

Советы по ремонту:

1. Обязательно проверьте состояние катализатора при замене вышедшего из строя датчика кислорода
2. Используйте эндоскоп для визуального контроля целостности сот через отверстие второго лямбда-зонда
3. Замеряйте противодавление в выпускной системе: > 0.5 Бар на 2000 об/мин указывает на засор
4. При установке универсального катализатора применяйте датчики с подогревом для быстрого выхода на режим
5. Избегайте удаления катализатора без перепрошивки ЭБУ – это вызывает хронические ошибки по датчикам

Как определить замыкание на массу в цепи кислородного датчика

Замыкание на массу в цепи кислородного датчика возникает при прямом контакте сигнального провода с кузовом или двигателем автомобиля. Это приводит к некорректному напряжению в цепи, сбоям в работе системы управления двигателем и постоянной регистрации ошибок ECU.

Основные признаки проблемы: постоянное обеднение топливной смеси, плавающие обороты двигателя, загоревшийся индикатор Check Engine с кодами P0131/P0151 (низкое напряжение цепи датчика), а также отсутствие реакции датчика на изменения состава выхлопных газов.

Методы диагностики замыкания на массу

Для точного выявления замыкания потребуется мультиметр и схема распиновки разъёма датчика:

1. Отсоедините разъём датчика и включите зажигание.
2. Проверьте сигнальный провод:
   • Подсоедините щуп мультиметра (в режиме вольтметра) к сигнальному контакту разъёма ECU
   • Второй щуп подключите к массе авто
   • Нормальное напряжение: 0.45-0.50V. Значение ниже 0.3V указывает на замыкание
3. Прозвоните цепь на сопротивление:
   • Переключите мультиметр в режим омметра
   • Подключите один щуп к сигнальному проводу, второй – к кузову авто
   • Показания выше 1 МОм – норма, сопротивление менее 100 Ом подтверждает замыкание

Дополнительные действия: Визуально осмотрите проводку на участке от датчика до ECU, уделяя внимание местам перегибов и контакта с горячими поверхностями. Проверьте целостность изоляции возле выпускного коллектора и кронштейнов.

Параметр проверки	Нормальные значения	Признаки замыкания
Напряжение сигнальной линии (без датчика)	0.45-0.50V	0.1-0.3V
Сопротивление сигнал-масса	>1 МОм	<100 Ом
Коды ошибок ECU	Отсутствуют	P0131, P0151, P0030

Важно: Перед заменой датчика убедитесь в отсутствии повреждения проводки – частая причина ложных диагнозов. При обнаружении обрыва изоляции восстановите защиту термостойким материалом.

Бензин с присадками: скрытая угроза для сенсора

Многие владельцы, стремясь улучшить характеристики топлива или прочистить систему, заливают бензин с разнообразными присадками. Однако эти химические добавки представляют серьезную скрытую угрозу для чувствительного элемента кислородного датчика (лямбда-зонда) Тойоты. Они не сгорают полностью в камере и образуют отложения на поверхности сенсора.

Эти отложения действуют как изолятор, физически блокируя доступ выхлопных газов к керамическому элементу датчика. В результате сенсор теряет способность точно определять остаточный кислород в выхлопе. Формируемый им сигнал становится некорректным или запаздывающим, что напрямую влияет на работу двигателя и качество смесеобразования.

Какие присадки наиболее опасны?

Не все присадки одинаково вредны, но некоторые типы особенно губительны для лямбда-зонда:

• Металлосодержащие (на основе свинца, марганца, железа, цинка): Оставляют токопроводящие отложения на керамике, вызывая внутренние короткие замыкания и полностью выводя датчик из строя. Свинец (Pb) – классический "убийца" катализаторов и датчиков.
• Силиконовые (на основе соединений кремния): Образуют стеклоподобные изолирующие отложения, блокирующие доступ газов к сенсорному элементу.
• Сера в высоких концентрациях: Хотя сера присутствует в топливе всегда, ее чрезмерное количество (особенно в некачественном бензине) и продукты ее сгорания могут отравлять чувствительный слой датчика.
• Агрессивные моющие присадки в чрезмерных дозах: Могут повреждать защитный слой или сам чувствительный элемент химически.

Рекомендации по защите датчика

Чтобы минимизировать риск повреждения лямбда-зонда присадками, придерживайтесь следующих правил:

1. Избегайте бензина с сомнительными присадками: Заправляйтесь только на проверенных АЗС известных сетей, предлагающих топливо, соответствующее стандартам (Евро-4/5).
2. Осторожность с "улучшателями": Крайне не рекомендуется регулярно использовать сторонние присадки в бак, особенно металлосодержащие и силиконовые. Если использование необходимо – выбирайте проверенные составы, явно указывающие на безопасность для катализатора и кислородных датчиков.
3. Качество превыше всего: Лучшая "присадка" для двигателя и датчиков – это качественный бензин с правильно подобранным октановым числом (указано в руководстве к автомобилю).
4. Оригинал при замене: Если датчик вышел из строя, всегда устанавливайте оригинальный (OEM) датчик или проверенный аналог высокого качества, рекомендованный производителем. Дешевые неоригинальные датчики часто менее устойчивы к воздействию примесей.

Проверка напряжения сигнального провода мультиметром

Для диагностики работоспособности кислородного датчика необходимо проверить напряжение на сигнальном проводе. Эта процедура позволяет определить способность датчика генерировать корректный сигнал в зависимости от содержания кислорода в выхлопных газах. Используется цифровой мультиметр в режиме измерения постоянного напряжения (DCV) с пределом до 1 В.

Предварительно прогрейте двигатель до рабочей температуры (80-90°C), так как холодный датчик не выдаёт точных данных. Отсоедините разъём датчика и найдите сигнальный провод согласно схеме подключения для вашей модели Тойота (часто это чёрный или тёмно-синий провод).

Порядок измерений

1. Подключите красный щуп мультиметра к сигнальному проводу через булавку-иглу или специальный переходник
2. Чёрный щуп присоедините к массе автомобиля (кузов или минус АКБ)
3. Запустите двигатель на холостом ходу и зафиксируйте показания:
   • Норма: 0.1–0.9 В с частотой изменения 8–10 раз за 10 секунд
   • Стабильно высокое (>0.45 В) – богатая топливная смесь
   • Стабильно низкое (<0.45 В) – бедная смесь
4. Резко увеличьте обороты до 2500 об/мин: напряжение должно подняться до 0.6–0.9 В
5. Резко сбросьте газ: напряжение должно упасть до 0.1–0.3 В

Критические показатели:

Напряжение (В)	Состояние	Рекомендуемые действия
0.00	Обрыв цепи или КЗ	Проверить целостность проводов
0.45 ±0.02 (стабильно)	Неисправность нагревателя датчика	Диагностика цепи подогрева
>0.9 или <0.1 (без изменений)	Потеря чувствительности	Замена датчика

Анализ формы сигнала осциллографом: пошаговая инструкция

Для диагностики состояния кислородного датчика Toyota с помощью осциллографа требуется прогреть двигатель до рабочей температуры (80-90°C), так как холодный датчик не выдает корректный сигнал. Подготовьте цифровой осциллограф с возможностью записи низкочастотных сигналов и набор щупов.

Подключите черный щуп (масса) к надежному заземлению на двигателе или кузове автомобиля. Красный сигнальный щуп подключите к выходному проводу датчика кислорода, используя игольчатый пробник или специальный переходник для предотвращения повреждения изоляции.

Порядок действий при диагностике

1. Настройка осциллографа: Установите диапазон напряжения 0-1V для циркониевых датчиков (0-5V для титановых). Выберите скорость развертки 1-2 сек/деление для наблюдения низкочастотных колебаний.
2. Фиксация холостых оборотов: Запустите двигатель на холостом ходу. Фиксируйте сигнал 30-60 секунд. Исправный датчик должен показывать синусоидальные колебания с частотой 1-5 Гц.
3. Проверка амплитуды: Измерьте размах напряжения между пиками. Норма для циркониевого датчика: 0.1-0.9V. Амплитуда ниже 0.6V указывает на износ.
4. Тест переходных процессов: Резко увеличьте обороты до 2500-3000 об/мин. Здоровый датчик должен отреагировать скачком до 0.8-0.9V за менее чем 100 мс.
5. Проверка на обеднение: Создайте кратковременное обеднение смеси (например, отсоединив вакуумный шланг). Сигнал должен упасть ниже 0.45V за 50-150 мс.

Критические признаки неисправности: постоянное напряжение вблизи 0.45V (потеря чувствительности), отсутствие переключений при нагрузке, аномально низкая частота сигнала (<0.5 Гц), задержка реакции более 200 мс. Фиксация напряжения выше 0.8V или ниже 0.2V на прогретом двигателе указывает на обрыв цепи или замыкание.

Сравните полученную осциллограмму с эталонными графиками для конкретной модели Toyota. Помните: несоответствие формы сигнала эталону при исправной топливной системе подтверждает необходимость замены датчика кислорода.

Тестирование сопротивления нагревателя датчика

Проверка сопротивления нагревательного элемента – ключевой этап диагностики неисправностей кислородного датчика Toyota. Эта процедура позволяет выявить обрыв цепи или короткое замыкание внутри нагревателя, что является частой причиной ошибок (например, P0135). Для тестирования потребуется мультиметр, переключенный в режим измерения сопротивления (Ω).

Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Обязательно отсоедините электрический разъем датчика для получения корректных показаний и предотвращения повреждения ЭБУ. Найдите в разъеме контакты, отвечающие за питание нагревателя – они обычно соответствуют двум одинаковым проводам (часто белым, черным или серым, но сверьтесь с электросхемой конкретной модели).

Порядок измерения сопротивления

1. Отсоедините разъем датчика от проводки автомобиля.
2. Переведите мультиметр в режим измерения сопротивления (диапазон 0–200 Ом).
3. Подсоедините щупы прибора к контактам нагревателя на разъеме датчика (не на стороне автомобиля!).
4. Зафиксируйте показания на экране мультиметра.

Сравните полученное значение с нормой для вашей модели датчика. Типичные диапазоны сопротивления:

Тип датчика / Состояние	Нормальное сопротивление (Ω)	Признак неисправности
Denso (4-проводный, большинство Toyota)	5–20	∞ (обрыв) или 0–1 (КЗ)
NTK, Bosch (аналоги)	8–40

Если сопротивление бесконечно высокое (∞) – нагреватель в обрыве. Показание близкое к нулю (0–1 Ω) указывает на короткое замыкание. Значения, выходящие за указанные рамки, также требуют замены датчика. Для точной интерпретации сверьтесь с сервисной документацией Toyota, так как нормы могут отличаться для ранних и поздних модификаций.

Как считать коды ошибок OBD-II без сканера

На некоторых моделях Toyota (в основном выпущенных до середины 2000-х годов) можно извлечь диагностические коды через мигание лампы "Check Engine" без специального оборудования. Этот метод работает через стандартный интерфейс OBD-II, используя замыкание контактов в диагностическом разъёме.

Для процедуры потребуется только тонкая металлическая перемычка (скрепка, кусок провода) или переходник с кнопкой. Находите 16-контактный разъём OBD-II (обычно под рулевой колонкой или возле бардачка), затем замыкаете контакты TE1 (E1) и CG (GND) согласно схеме разъёма. Включайте зажигание в положение ON (без запуска двигателя), наблюдая за лампой неисправностей.

Порядок считывания кодов через мигание лампы

Этапы расшифровки:

1. После замыкания TE1 и CG лампа "Check Engine" начнёт мигать
2. Сначала отобразится количество длинных вспышек (десятки кода)
3. После паузы (1.5 секунды) последуют короткие вспышки (единицы кода)
4. Пример: 2 длинных + 3 коротких = код 23
5. Коды разделяются длинной паузой (2.5 секунды)
6. После отображения всех ошибок последовательность повторится

Распространённые коды кислородного датчика:

Код	Описание
21	Низкий сигнал основного датчика кислорода (Bank 1)
25	Высокий сигнал основного датчика кислорода (Bank 1)
27	Неисправность подогревателя датчика кислорода
28	Ошибка второго кислородного датчика (Bank 1)

Важные нюансы:

• Код 00 означает отсутствие сохранённых ошибок
• После ремонта очистите память ЭБУ: снимите клемму АКБ на 10+ минут
• На автомобилях после ~2006 года метод может не работать – потребуется сканер
• Для точной диагностики свериться с мануалом конкретной модели Toyota

Проверка целостности цепи питания нагревателя

Проблемы с нагревателем кислородного датчика часто вызваны обрывом или повреждением цепи питания. Диагностику начинают с проверки предохранителя, отвечающего за цепь подогрева датчика. Найдите соответствующий предохранитель в монтажном блоке (номера указаны в руководстве по ремонту Тойота) и убедитесь в отсутствии перегорания.

Далее проверьте напряжение на разъеме датчика при включенном зажигании. Отсоедините колодку жгута проводов от лямбда-зонда, подключите мультиметр в режиме вольтметра между контактами питания нагревателя (обычно это два толстых провода одного цвета, например, черные) и массой автомобиля. Отсутствие 12В указывает на проблемы в цепи до разъема.

Алгоритм поиска неисправности

При отсутствии напряжения выполните следующие шаги:

1. Прозвонка проводов: Проверьте целостность проводов от разъема датчика до блока предохранителей и реле.
2. Тестирование реле: Найдите реле нагревателя (в блоке реле), проверьте его срабатывание и контакты на окисление.
3. Проверка сопротивления нагревателя: Измерьте сопротивление между контактами нагревателя на самом датчике (норма: 2-15 Ом при +20°C).

Важно! Не игнорируйте состояние контактов разъема – окисление или коррозия часто нарушают цепь. Зачистите клеммы при обнаружении налета.

Параметр	Нормальное значение	Признак неисправности
Напряжение на разъеме	≈12В (при включ. зажигании)	Отсутствие напряжения
Сопротивление нагревателя	2-15 Ом	Обрыв (∞) или КЗ (≈0 Ом)
Сопротивление изоляции	>1 МОм	Утечка на массу

При обнаружении обрыва в проводах обязательно замените поврежденный участок, а не делайте скрутки. Используйте термостойкий провод и гофру для защиты от вибрации и температурного воздействия.

Визуальный осмотр датчика: на что обращать внимание

Перед диагностикой электронных неисправностей кислородного датчика на Toyota выполните тщательный внешний осмотр. Физические повреждения или загрязнения часто являются очевидной причиной сбоев.

Проверяйте датчик при холодном двигателе, соблюдая меры предосторожности. Сфокусируйтесь на следующих критических точках для выявления видимых дефектов.

Ключевые элементы для проверки

• Целостность корпуса: Трещины, вмятины или следы механических ударов указывают на необходимость замены.
• Состояние проводки:
  • Оплавление или перетирание проводов
  • Коррозия контактов в разъёме
  • Нарушение изоляции (оголённые участки)
• Загрязнение рабочей части:

  Тип налёта	Возможная причина
  Блестящие чёрные отложения	Переобогащённая топливная смесь
  Белый или серый налёт	Присадки в масле/топливе
  Красные отложения	Топливо с избытком присадок
  Маслянистая плёнка	Проникновение моторного масла

Дополнительные признаки неисправности: Наличие брызг охлаждающей жидкости или топлива на корпусе датчика, а также нехарактерный запах бензина в районе установки. Проверьте крепление – ослабление резьбы вызывает подсос воздуха.

Как отличить неисправность датчика кислорода от проблем с топливными форсунками

Диагностика требует анализа конкретных симптомов и данных. Признаки неисправности лямбда-зонда часто схожи с симптомами загрязнённых или негерметичных форсунок, что усложняет идентификацию проблемы без детальной проверки.

Ключевые различия проявляются в характере работы двигателя и специфических кодах ошибок. Обратите внимание на поведение авто при холодном пуске, стабильность холостого хода и динамику разгона – эти параметры помогут сузить круг возможных причин.

Критерии дифференциации

Для точного определения источника неполадок используйте следующие методы диагностики:

• Анализ ошибок OBD-II:
  • Коды P0171/P0174 (бедная смесь) чаще указывают на утечку воздуха, неисправность ДПДЗ или форсунки
  • Ошибки P0130-P0167 (цепь датчика O₂) или P2195/P2197 (сигнал вне диапазона) – прямой признак проблем с лямбда-зондом
• Поведение двигателя:

  Симптом	Кислородный датчик	Топливные форсунки
  Холодный пуск	Затруднён только при прогретом моторе	Проблемы проявляются сразу после запуска
  Холостой ход	Плавают обороты с периодичностью 10-30 сек	Неустойчивая работа с резкими провалами
  Разгон	Рывки при равномерном нажатии педали	Подергивания при сбросе газа

Практическая проверка:

1. Замерьте напряжение сигнала лямбда-зонда сканером: застывшие показания выше 0.45V или ниже 0.1V подтверждают его неисправность
2. Проверьте сопротивление форсунок (норма 11-16 Ом) и равномерность распыла на стенде
3. Сравните краткосрочную и долгосрочную топливную коррекцию: значения вне ±10% при рабочем датчике O₂ указывают на проблемы с подачей топлива

Помните: забитые форсунки обычно вызывают устойчивое обеднение смеси, тогда как неисправный датчик кислорода провоцирует колебания состава топливовоздушной смеси. В сомнительных случаях временная замена лямбда-зонда на заведомо исправный – наиболее достоверный способ верификации.

Замер сопротивления между контактами разъёма

Замер сопротивления между контактами нагревателя кислородного датчика – базовый метод проверки его целостности. Этот тест выявляет обрыв или короткое замыкание в цепи подогрева, которые приводят к некорректной работе лямбда-зонда и ошибкам двигателя.

Для замера подготовьте мультиметр в режиме омметра (Ω). Найдите два контакта нагревательного элемента в разъёме датчика: на большинстве Toyota они соответствуют проводам одного цвета (обычно белые или чёрные), но точную распиновку уточняйте в мануале конкретной модели.

Процедура измерения и интерпретация

Отсоедините разъём датчика от электропроводки автомобиля. Установите щупы мультиметра на контакты нагревателя (HT1 и HT2). Исправный датчик должен показывать сопротивление в диапазоне:

• 4–20 Ом (точное значение зависит от модели и температуры датчика).

Показания мультиметра	Диагностика
4–20 Ом	Нагреватель исправен
0–1 Ом	Короткое замыкание в цепи
Бесконечность (OL)	Обрыв нагревательного элемента
Сильные отклонения от нормы	Деградация нагревателя или плохой контакт

Помните: сопротивление нагревателя меняется с температурой. Холодный датчик покажет заниженные значения, прогретый – более высокие. Для точности сверяйтесь с техническими данными производителя.

При обнаружении обрыва или КЗ нагревателя датчик подлежит замене. Если сопротивление в норме, но проблемы сохраняются, проверьте напряжение питания и цепь управления нагревателем.

Диагностика опорного напряжения ECM

Опорное напряжение ECM (обычно 5V) критично для корректной работы кислородного датчика Toyota. Его отклонения вызывают ошибки (например, P0030-P0034, P0050-P0054) и нарушения топливоподачи. Проверка осуществляется мультиметром на сигнальных проводах датчика при включенном зажигании.

Алгоритм диагностики:

1. Отсоедините разъем датчика и ECM.
2. Замерьте сопротивление между контактом Vc (или VCC) на колодке ЭБУ и "массой" (должно быть ∞ Ом).
3. Проверьте целостность провода от ECM к датчику: сопротивление между соответствующими контактами разъемов < 1 Ом.
4. Исключите КЗ на "массу": сопротивление между проводом Vc и кузовом > 100 кОм.

Распространенные причины сбоев:

• Короткое замыкание в цепи: поврежденная изоляция, контакт с выпускным коллектором.
• Обрыв провода: коррозия, перелом жилы возле разъемов.
• Внутренняя неисправность ECM: пробитые конденсаторы, дефект стабилизатора напряжения.

Параметр	Норма	Отклонение
Напряжение (зажигание ON)	4.9–5.1V	Снижение мощности, ошибки
Сопротивление цепи	0–1 Ом	Обрыв/КЗ

При несоответствии параметров выполните ремонт проводки или замените ЭБУ. После ремонта обязательно сотрите ошибки сканером и проведите тест-драйв для проверки показаний датчика в динамике.

Когда простая чистка датчика может восстановить работоспособность

Чистка кислородного датчика эффективна только при поверхностных загрязнениях, не затрагивающих внутренние элементы. Основной признак – ошибки появляются периодически или датчик медленно реагирует на изменение состава смеси, но не выходит из строя полностью. Механические повреждения нагревателя, керамического стержня или электропроводки исключают восстановление чисткой.

Успех процедуры зависит от типа загрязнителя. Легче всего удаляются масляная сажа и отложения несгоревшего топлива, вызванные неисправностями системы зажигания или износом поршневых колец. Отложения на основе силикатов (от антифриза или герметиков) или свинца (от некачественного бензина) практически не поддаются очистке и требуют замены датчика.

Когда чистка целесообразна

• Загрязнение сажей: После устранения причины переобогащения смеси (неисправные форсунки, забитый воздушный фильтр).
• Отложения топливных присадок: При использовании низкокачественного бензина с агрессивными добавками.
• Легкий налет масла: Попадание через поврежденные сальники клапанов (после ремонта двигателя).

Технология чистки:

1. Демонтаж: Датчик снимается с выхлопной трубы на прогретом двигателе (осторожно, не сорвите резьбу).
2. Очистка: Используется ортофосфорная кислота или специальный очиститель для лямбда-зондов. Нанесение на чувствительный элемент кистью на 15-20 минут.
3. Промывка: Тщательная промывка дистиллированной водой и просушка без сжатого воздуха.
4. Проверка: Установка, удаление ошибок сканером и тест-драйв для оценки реакции датчика.

Ограничения метода: Чистка бесполезна при:

Тип повреждения	Причина
Оплавление корпуса	Перегрев выхлопной системы
Внутренний обрыв цепи	Механический износ, вибрация
Критический износ	Естественное старение (пробег > 150 тыс. км)

Важно: Абразивы, нагрев открытым пламенем или агрессивные растворители разрушают платиновое напыление. Если после чистки ошибки P0130-P0136 или P0171/P0172 сохраняются – датчик подлежит замене.

Правила безопасного снятия прикипевшего датчика

Снятие прикипевшего кислородного датчика требует особой осторожности из-за риска повреждения резьбы в выпускном коллекторе или трубе. Неправильные действия могут привести к дорогостоящему ремонту всей системы выхлопа.

Перед началом работ убедитесь, что двигатель полностью остыл до комнатной температуры – попытки откручивания на горячем двигателе опасны ожогами и деформацией деталей. Подготовьте необходимые инструменты и средства обработки резьбовых соединений.

Пошаговая процедура демонтажа

Ключевые этапы безопасного извлечения:

1. Обработайте резьбовое соединение проникающей смазкой (WD-40, LIQUI MOLY) за 10-15 часов до работ, повторяя обработку каждые 2-3 часа
2. Используйте только специальный глубокий накидной ключ для лямбда-зондов – обычные инструменты сорвут грани
3. Применяйте метод контролируемого усилия: короткие рывки против часовой стрелки с последовательным увеличением амплитуды
4. При сильном прикипании осторожно прогревайте область вокруг датчика газовой горелкой (избегая прямого контакта с корпусом зонда!)

Критические запреты:

• Не используйте ударные инструменты (молоток, зубило) – керамический элемент датчика разрушится
• Запрещено перегревать корпус датчика – расплавятся внутренние уплотнения
• Избегайте резких выкручивающих движений "с рывком" – гарантированно срывает резьбу

Ситуация	Решение
Сорваны грани	Надеть маслосъемное кольцо или приварить гайку
Облом корпуса в резьбе	Использовать экстрактор для сломанных болтов
Повреждение резьбы в коллекторе	Нарезание новой резьбы метчиком (M18x1.5)

После демонтажа обязательно очистите резьбовое гнездо метчиком с нанесением графитовой смазки. Установка нового датчика на остатки старой резьбы или ржавчину приведет к некорректным показаниям.

Выбор специального инструмента для демонтажа

Специальный съемник – обязательный инструмент для безопасного удаления кислородного датчика на Toyota. Стандартные гаечные ключи или головки часто не подходят из-за ограниченного пространства вокруг датчика и высокого риска повреждения хрупкой керамической сердцевины или проводов при неправильном приложении усилия.

Неподходящий инструмент или методы (например, применение грубой силы, разводных ключей или молотка) почти гарантированно приводят к срыву резьбы на коллекторе или катализаторе, обрыву проводов или разрушению самого датчика. Это многократно увеличивает стоимость и сложность последующего ремонта.

Ключевые критерии выбора съемника

• Тип гнезда: Наиболее распространены глухие (чашечные) съемники с прорезью под провод. Для особо труднодоступных мест существуют раздвижные (хлопковые) модели.
• Размер: Должен точно соответствовать шестиграннику датчика (чаще всего 22 мм, реже 17 мм или 7/8"). Проверьте маркировку на старом датчике или техническую документацию.
• Прорезь для провода: Обязательная особенность! Позволяет надеть съемник, не отсоединяя электрический разъем и не перекусывая провод.
• Прочность и профиль: Толстые стенки из хромованадиевой стали (Cr-V) выдерживают высокий момент затяжки. Низкий профиль ("низкий верх") обеспечивает работу в стесненных условиях.
• Привод: Совместимость с воротком/трещоткой (1/2" или 3/8") или наличие собственного рычага.

Тип съемника	Преимущества	Недостатки	Применение
Глухой (чашечный)	Максимальный контакт с гранями, меньше риск сорвать резьбу	Требует доступа сверху, иногда мешает провод	Стандартное расположение датчиков
Раздвижной (хлопковый)	Работает при боковом доступе, не требует снятия датчика сверху	Меньше площадь контакта с гранями	Особо труднодоступные места, датчики за маховиком/КПП

Перед работой обязательно обработайте резьбовое соединение датчика проникающей жидкостью (WD-40, Liquid Wrench) и дайте ей время подействовать (минимум 15-30 минут). Подключайте съемник через динамометрический ключ. Если датчик не поддается, аккуратно прогрейте область вокруг резьбы горелкой (избегая прямого нагрева корпуса датчика!), затем повторите попытку. Резкие удары по инструменту недопустимы.

Как не повредить резьбу при выкручивании датчика

Основная опасность при демонтаже кислородного датчика – прикипание резьбового соединения к выпускному коллектору или трубе из-за воздействия высоких температур и коррозии. Попытки выкрутить "прихваченный" датчик грубой силой часто приводят к срыву резьбы или обламыванию корпуса, что влечет дорогостоящий ремонт или замену узла.

Ключевой принцип безопасного демонтажа – разрушение окислов и ржавчины в резьбовом соединении до приложения усилия на ключ. Пренебрежение подготовкой резьбы гарантированно увеличивает риск повреждения. Соблюдение правильной последовательности действий критически важно для сохранения целостности как датчика, так и посадочного места.

Правильная последовательность демонтажа

1. Прогрейте двигатель до рабочей температуры (до 60-70°C) и заглушите. Тепловое расширение металла облегчит откручивание, но избегайте работы на раскаленной системе – это опасно и увеличивает риск прикипания.
2. Обработайте резьбовое соединение специальным аэрозольным проникающим составом (WD-40, Liquid Wrench). Нанесите средство обильно на основание датчика, повторите 2-3 раза с интервалом 10-15 минут для глубокого проникновения. Не используйте ударные инструменты до завершения этой процедуры!
3. Примените правильный инструмент:
   • Только специальный разводной ключ для лямбда-зондов (с прорезью под проводку). Гаечные ключи или обычные торцовые головки могут передавить жгут проводов.
   • Убедитесь в плотной посадке ключа на грани датчика – срыв шестигранника усложнит демонтаж.
4. Срывайте датчик плавно без рывков:
   • Зафиксируйте ключ и приложите короткое, уверенное усилие в направлении откручивания (против часовой стрелки).
   • Если датчик не поддается – не увеличивайте рычаг трубой! Повторно обработайте резьбу проникающей жидкостью и слегка постучите медной выколоткой по корпусу датчика для разрушения окислов.
5. Откручивайте медленно после срыва: После начального движения резьбы выкручивайте датчик постепенно, чередуя 1/4 оборота вперед и 1/8 оборота назад. Этот метод помогает выносить продукты коррозии из резьбы.

Ошибка	Последствие	Правильное действие
Откручивание на холодном двигателе	Высокий риск срыва резьбы из-за максимального сжатия металла	Прогрев до 60-70°C
Использование ударного гайковерта	Деформация керамического элемента датчика, скол граней	Только ручной ключ с контролем усилия
Резкий поворот "заклинившего" датчика	Облом шпильки в коллекторе	Циклическое смачивание + постукивание + попеременное вращение

Важно: Если датчик не поддается после 3-4 циклов обработки и попыток откручивания – остановитесь и обратитесь в сервис. Продолжение самостоятельных усилий обычно приводит к необратимым повреждениям. Для установки нового датчика обязательно нанесите на резьбу графитовую или медную противозадирную смазку (не Литол!), исключающую прикипание в будущем.

Этапы установки нового кислородного датчика Toyota

Перед началом работ убедитесь, что двигатель остыл до комнатной температуры во избежание ожогов. Подготовьте необходимые инструменты: торцевой ключ (обычно на 22 мм), проникающую смазку типа WD-40, ветошь и диэлектрическую смазку для контактов.

Проверьте соответствие маркировки нового датчика оригинальным характеристикам вашей модели Toyota. Обеспечьте хорошее освещение рабочей зоны и свободный доступ к датчику, при необходимости демонтируя мешающие элементы защиты двигателя.

Пошаговая процедура замены

1. Отсоедините минусовую клемму АКБ для обесточивания электросистемы автомобиля
2. Найдите старый датчик на выпускном коллекторе или приемной трубе (перед катализатором)
3. Обработайте резьбовое соединение проникающей смазкой, выждите 10-15 минут
4. Аккуратно отсоедините электрический разъем, нажав на фиксатор
5. Выкрутите датчик специальным торцевым ключом с прорезью для провода
6. Очистите резьбу в коллекторе металлической щеткой от нагара
7. Нанесите графитовую смазку на резьбу нового датчика (не допускайте попадания на чувствительный элемент)
8. Вручную вкрутите датчик до упора, затем дотяните ключом с моментом 40-60 Н∙м
9. Обработайте контакты разъема диэлектрической смазкой и защелкните колодку
10. Подключите АКБ и произведите тестовый запуск двигателя для проверки ошибок

После установки дайте двигателю поработать 10-15 минут на холостом ходу, затем совершите пробную поездку длительностью 20-30 минут для адаптации параметров ЭБУ.

Модель Toyota	Рекомендуемый момент затяжки (Н∙м)	Особенности доступа
Camry (XV40, XV50)	45 ± 5	Требуется снятие декоративного кожуха двигателя
Corolla (E120, E150)	40 ± 5	Необходим удлинитель для ключа
Land Cruiser (J200)	55 ± 5	Дополнительная защита картера мешает доступу

Обработка резьбы термопастой перед монтажом

Нанесение термопасты на резьбу нового кислородного датчика Toyota – критически важный этап установки. Состав предотвращает прикипание металлической резьбы датчика к корпусу выпускного коллектора или трубы из-за воздействия экстремальных температур и коррозии. Без этой обработки последующий демонтаж датчика может стать невозможным без повреждения компонентов или нарезки новой резьбы.

Отсутствие термопасты приводит к прямому контакту разнородных металлов (обычно сталь датчика и чугун/сталь коллектора) в агрессивной высокотемпературной среде. Это провоцирует интенсивную диффузию металлов и образование прочной окисной пленки, буквально "сваривающей" детали. Результат – необходимость вырезания датчика автогеном или разрушения его корпуса при попытке откручивания, что влечет дополнительные расходы на ремонт резьбового отверстия.

Правила применения термопасты

Используйте только специализированную высокотемпературную противопригарную пасту (например, Permatex, Loctite). Обычная термопаста для процессоров или графических карт не подходит из-за низкого температурного предела и иного состава.

1. Очистка резьбы: Удалите консервационную смазку с резьбы нового датчика растворителем.
2. Нанесение: Равномерно нанесите тонкий слой пасты только на резьбу датчика, избегая попадания на защитный колпачок или чувствительный элемент.
3. Монтаж: Вверните датчик вручную до упора, затем затяните динамометрическим ключом с усилием, указанным в руководстве Toyota (обычно 40-60 Нм).

Ошибка	Последствие
Использование медной смазки или графитки	Выгорание состава, закоксовывание резьбы
Попадание пасты на измерительный элемент	Загрязнение керамики, искажение сигнала
Избыточное нанесение пасты	Затекание в выпускную систему, образование нагара

Важно: Паста наносится исключительно на резьбу датчика, а не в посадочное отверстие. Излишки удалите ветошью до монтажа. Процедура обязательна даже для датчиков с заводской антипригарной обработкой – она дополнительно защищает резьбу.

Затяжка с правильным моментом: ключевые значения

Неправильный момент затяжки при установке кислородного датчика Тойота – частая причина преждевременных поломок и некорректных показаний. Слишком слабая затяжка провоцирует подсос наружного воздуха через резьбовое соединение, что искажает данные о составе выхлопных газов и вызывает ошибки ECU.

Чрезмерное усилие при закручивании деформирует корпус датчика, повреждает керамический чувствительный элемент или срывает резьбу в коллекторе/трубе. Это приводит к необратимым механическим повреждениям и необходимости замены как самого сенсора, так и ремонта катализатора или выпускного тракта.

Критические аспекты при затяжке

• Стандартные значения момента: Для большинства моделей Тойота диапазон составляет 40-60 Н·м. Точные параметры всегда указаны в сервисной документации конкретного двигателя.
• Использование динамометрического ключа: Обязательно применяйте калиброванный инструмент – "на глаз" добиться точности невозможно.
• Чистота резьбы: Перед установкой удалите нагар и остатки старой герметизирующей пасты. Загрязнения создают ложное ощущение "упора".

Материал коллектора	Рекомендуемый момент (Н·м)	Риски при нарушении
Чугун	50-60	Срыв резьбы, трещины
Нержавеющая сталь	40-50	Деформация фланца датчика

Важно! Никогда не используйте герметики на основе силикона – их пары загрязняют чувствительный элемент. Допустима только специализированная противопригарная смазка для выхлопных систем, наносимая исключительно на резьбовую часть.

Особенности подключения разъёма и фиксации проводов

Правильное соединение разъёма кислородного датчика критично для корректной передачи сигнала в ЭБУ. Колодка имеет уникальную ключевую конструкцию, предотвращающую обратное включение. Контакты должны быть чистыми, без окислов или следов коррозии, перед подключением их рекомендуется обработать контактной смазкой.

При монтаже избегайте натяжения проводов – свободный ход снижает риск перетирания изоляции о подвижные элементы подвески или выхлопной системы. Фиксация жгута выполняется исключительно штатными термостойкими хомутами, расположенными в заводских точках крепления. Запрещено прокладывать кабель вблизи выпускного коллектора без дополнительной термоизоляции.

Ключевые требования при подключении

• Соосность разъёма: Защёлкивание должно происходить без усилия с характерным щелчком контроллера фиксатора.
• Защита от влаги: Проверьте целостность уплотнительной резинки в колодке, предотвращающей попадание воды.
• Маршрутизация проводов: Трасса жгута повторяет штатную прокладку, исключая контакт с острыми кромками.

Ошибка	Последствие
Перекручивание разъёма	Деформация контактов, прерывистый сигнал
Фиксация проводов пластиковыми стяжками	Расплавление крепежа от нагрева
Нарушение изоляции термоусадочной трубки	Короткое замыкание на массу

После установки удостоверьтесь, что жгут не касается вибрирующих элементов. Используйте только термостойкий крепёж при замене хомутов. Неподходящие материалы деградируют от температурных нагрузок, приводя к провисанию проводки и обрыву цепи.

Обнуление адаптаций ECU после замены датчика

После установки нового кислородного датчика на Toyota обязательным этапом является сброс адаптаций электронного блока управления (ECU). Адаптивные значения, накопленные ECU для компенсации износа старого датчика, сохраняются в памяти и не соответствуют параметрам нового элемента. Без обнуления этих данных блок управления продолжит корректировать топливовоздушную смесь на основе устаревших калибровок.

Игнорирование процедуры приводит к некорректной работе двигателя: сохраняются повышенный расход топлива, плавающие обороты холостого хода или ошибки в системе самодиагностики (например, P0133/P0135). Сброс адаптаций принудительно запускает процесс обучения ECU "с нуля".

Методы сброса адаптаций

• Отсоединение клеммы АКБ: Снимите отрицательную клемму аккумулятора на 15-20 минут. Это очищает оперативную память ECU. После подключения дайте двигателю поработать на холостом ходу 5-10 минут для первичной адаптации.
• Диагностический сканер: Используйте оборудование (оригинальный Techstream или мультимарочные аналоги). В меню ECU выберите функции "Сброс долгосрочной топливной коррекции" или "Обучение топливоподачи".
• Извлечение предохранителя EFI: На некоторых моделях (например, Camry 40-series) помогает извлечение на 5-10 минут предохранителя EFI/ECTS из монтажного блока в подкапотном пространстве.

Примечание: Эффективность методов зависит от модели и года выпуска авто. Для точной процедуры сверяйтесь с руководством по ремонту конкретного автомобиля. После сброса выполните тестовую поездку (15-20 минут в смешанном цикле) для завершения адаптации.

Почему необходимо стирать ошибки из памяти блока управления

После замены неисправного кислородного датчика или устранения причин его поломки стирание кодов ошибок из памяти ЭБУ критически важно. Без этой процедуры блок управления продолжает работать по аварийным алгоритмам, зафиксированным при возникновении неисправности, игнорируя факт ремонта.

Сохраненные ошибки могут блокировать адаптацию параметров топливоподачи под новые условия, провоцировать сохранение аварийного режима двигателя (например, обогащенной смеси) и искажать данные для последующей диагностики. Это приводит к повышенному расходу топлива, потере мощности и некорректной работе других систем.

Ключевые последствия отсутствия сброса ошибок

• Некорректная топливная коррекция: ЭБУ не активирует адаптацию показаний нового датчика, продолжая использовать старые поправочные коэффициенты.
• Активный Check Engine: Контрольная лампа не погаснет, даже если неисправность устранена, что затрудняет выявление реальных проблем.
• Ложные диагностические данные: Накопленные старые коды маскируют новые ошибки или вводят в заблуждение при проверке.
• Снижение ресурса двигателя: Длительная работа в аварийном режиме из-за неправильного соотношения топливо/воздух ускоряет износ катализатора и свечей.

Для гарантированной адаптации ЭБУ к новому датчику обязательно выполните сброс ошибок сканером OBD-II или временным снятием клеммы АКБ (на 10-15 минут). После запуска двигателя дайте автомобилю поработать на холостом ходу 5-10 минут для завершения самообучения системы.

Как провести тест-драйв для проверки работы нового датчика

Перед началом движения подключите диагностический сканер к разъему OBD-II автомобиля. Сбросьте сохраненные ошибки в ЭБУ и переведите сканер в режим отображения данных в реальном времени (Live Data). Найдите параметры напряжения кислородного датчика (обычно обозначаются как O2 B1 S1 или аналогично).

Заведите двигатель и дайте ему поработать на холостых оборотах 2-3 минуты для прогрева датчика до рабочей температуры (от 300°C). Убедитесь, что сканер фиксирует плавные изменения напряжения на датчике в пределах 0.1-0.9 В без "залипания" значений.

Порядок выполнения дорожного теста

1. Плавный разгон: На свободном участке дороги плавно разгонитесь до 60 км/ч, поддерживая постоянные обороты (2500-3000 об/мин). Наблюдайте за графиком напряжения: должно быть 5-8 циклов переключения между высоким/низким значением за 10 секунд
2. Резкое ускорение: Резко выжмите педаль газа до ¾ хода. Напряжение должно резко подскочить до 0.8-0.9 В, что свидетельствует о правильной реакции на обогащение смеси
3. Режим принудительного холостого хода: На скорости 60 км/ч полностью отпустите педаль газа. Напряжение должно упасть ниже 0.2 В в течение 2 секунд
4. Проверка на переходных режимах: Повторите циклы разгона/торможения 3-4 раза, фиксируя время реакции датчика (норма: не более 1.5 сек для переключения между состояниями)

Критерии успешного теста:

Диапазон напряжения	0.1-0.9 В
Частота переключений	0.5-1.0 Гц на прогретом двигателе
Реакция на обогащение	Рост >0.7 В за <0.3 сек
Реакция на обеднение	Падение <0.3 В за <0.4 сек

После тест-драйва повторно просканируйте систему на наличие ошибок (особенно P0133, P0134, P2195). Убедитесь в отсутствии плавающих оборотов и рывков при движении. Для банка 1 датчика №1 время отклика должно быть стабильно ниже 120 мс при 2000 об/мин.

Регламент замены: пробег и сроки эксплуатации

Производитель Toyota не указывает строго регламентированных сроков замены кислородных датчиков, но рекомендует проводить диагностику каждые 30 000 км пробега. Плановую замену целесообразно выполнять при достижении 100 000–150 000 км, так как к этому пробегу чувствительный элемент обычно деградирует. Для датчиков после катализатора ресурс может достигать 150 000–200 000 км благодаря менее агрессивной среде.

Критически важно учитывать не только пробег, но и возраст датчиков: после 7–10 лет эксплуатации происходит естественное старение керамического наконечника и химическое отравление электродов. Симптомы неисправности (ошибки P0130-P0136, повышенный расход топлива, нестабота холостого хода) требуют немедленной диагностики вне зависимости от пробега.

Факторы, сокращающие ресурс датчика

• Механические повреждения: коррозия разъёмов, обрыв проводки
• Низкое качество топлива: свинец, сера, присадки
• Технические неисправности ДВС: подтекающие форсунки, проблемы зажигания

Важно: После замены катализатора установите новый нижний датчик независимо от пробега старого.

Отличия оригинальных датчиков Denso от аналогов

Оригинальные кислородные датчики Denso производятся по стандартам Toyota с использованием запатентованных технологий и материалов. Каждый компонент проходит многоступенчатый контроль качества на заводе-изготовителе, что гарантирует точность показаний и совместимость с электронными системами автомобиля.

Аналоговые версии часто изготавливаются с упрощённой конструкцией и удешевлёнными материалами, что напрямую влияет на срок службы и точность измерений. Производители копий редко проводят полноценные испытания в экстремальных условиях, характерных для реальной эксплуатации.

Ключевые различия

• Точность калибровки: Оригиналы Denso обеспечивают погрешность менее 1%, тогда как аналоги могут давать отклонения до 5-7%, что провоцирует ошибки в работе двигателя.
• Термостойкость керамического элемента: В оригинальных датчиках используется легированная циркониевая керамика, выдерживающая до 950°C. В аналогах применяются составы без редкоземельных добавок, что снижает порог термостойкости на 15-20%.
• Герметичность корпуса: Denso применяет лазерную сварку мембран и двойные уплотнения, исключающие подсос воздуха. У бюджетных аналогов часто наблюдается деградация герметизирующих материалов через 6-8 месяцев эксплуатации.

Критерий	Denso (оригинал)	Аналог
Ресурс работы	120 000–150 000 км	40 000–60 000 км
Чувствительный элемент	Платиновое напыление + спецкерамика	Углеродный композит или тонкий слой Pt
Совместимость с ECU	100% соответствие протоколам Toyota	Риск ошибок P0030-P0135 из-за различий импеданса

1. Эффект старения: Оригинальные сенсоры сохраняют стабильность характеристик в течение всего срока службы, тогда как у аналогов наблюдается дрейф показаний уже после 20 000 км пробега.
2. Защита от коррозии: Denso использует многослойное хромирование контактов и корпуса, в то время как аналоги часто имеют лишь гальваническое покрытие толщиной 3-5 мкм вместо требуемых 12-15 мкм.

Важно: Установка неоригинальных датчиков может привести к хроническому переобогащению топливной смеси, повышенному расходу масла и ускоренному износу катализатора. Экономия при покупке часто оборачивается затратами на повторный ремонт через 10-15 тысяч км пробега.

Топ-5 производителей кислородных датчиков для Toyota

Выбор качественного производителя напрямую влияет на точность показаний, топливную экономичность и экологические параметры автомобиля.

Надежные бренды обеспечивают полную совместимость с электронными блоками управления Toyota, минимизируя риски ошибок и преждевременных отказов.

1. Denso – Оригинальный поставщик для конвейеров Toyota. Характеризуется максимальной совместимостью, использованием термостойких материалов и заводскими калибровками. Рекомендован для замены без адаптации ЭБУ.
2. NTK (NGK) – Ведущий мировой производитель датчиков. Отличается высокой точностью сигнала, керамическими элементами с платиновым напылением и устойчивостью к вибрациям. Широкий модельный ряд покрывает все поколения Toyota.
3. Bosch – Европейский лидер с передовыми технологиями нагревательных элементов. Обеспечивает быстрый выход на рабочую температуру, коррозионную стойкость и стабильную работу в экстремальных условиях.
4. Delphi – Специализируется на датчиках с улучшенной защитой от конденсата и механических повреждений. Использует запатентованные алгоритмы обработки сигнала, подходит для сложных систем контроля выхлопа (например, D-4ST).
5. Walker Products – Оптимальное соотношение цены и качества. Включает в комплект фирменные разъемы и термостойкую смазку, упрощающую установку. Проходит многоуровневый контроль герметичности.

Когда стоит менять датчики попарно на V-образных двигателях

На V-образных двигателях, где выхлопная система разделена на два независимых контура (по одному на каждый ряд цилиндров), установлены парные кислородные датчики: верхние (перед катализатором) и нижние (после катализатора) для каждого контура. Критически важно менять датчики одного типа попарно, если они вышли из строя одновременно или близко по времени, либо если один из пары уже заменялся ранее, а второй оригинальный имеет значительный пробег.

Разная степень износа или производительность парных датчиков (особенно верхних, отвечающих за топливоподачу) приведет к дисбалансу в работе цилиндров между рядами. Один ряд будет получать корректную топливовоздушную смесь, а другой – нет, что вызовет повышенный расход топлива, неровный холостой ход, потерю мощности и ошибки по пропускам зажигания или обогащению/обеднению смеси в конкретном банке.

Ключевые случаи для парной замены

• Выход из строя одного из пары верхних датчиков (B1S1/B2S1): Рекомендуется менять оба датчика, даже если второй еще "живой". Старый датчик может иметь замедленный отклик или отклонения в показаниях, нарушая баланс смеси между рядами.
• Замена нижних датчиков (B1S2/B2S2) при пробеге свыше 100-150 тыс. км: Если отказал один диагностический датчик после катализатора, второй из пары, скорее всего, также исчерпал ресурс. Их одновременная замена предотвратит ложные ошибки катализатора.
• Плановое обслуживание при большом пробеге: При достижении 150-200 тыс. км целесообразно профилактически заменить все четыре датчика (две пары: B1S1+B2S1 и B1S2+B2S2) для стабильной работы двигателя и ЭБУ.
• После ремонта двигателя или замены катализаторов: Гарантирует одинаковые стартовые условия для новых компонентов и точный контроль ЭБУ.

Исключение: Если один датчик вышел из строя значительно раньше типового ресурса (например, из-за механического повреждения, попадания антифриза или некачественного топлива), а его "пара" имеет минимальный износ, допустима замена только неисправного элемента. Однако мониторинг работы оставшегося датчика обязателен.

Меры профилактики для продления срока службы новых датчиков

Строго соблюдайте регламент замены моторного масла и воздушного фильтра, используя только жидкости и расходники, соответствующие спецификациям производителя. Контролируйте состояние системы вентиляции картерных газов (PCV) и топливной системы, так как загрязнения из них напрямую влияют на чувствительный элемент датчика.

Избегайте заправок топливом сомнительного качества или содержащим высокую концентрацию присадок (особенно на основе свинца, марганца или кремния), которые образуют несгораемые отложения на керамическом наконечнике. Регулярно проверяйте герметичность выпускного тракта до и после датчика – подсос воздуха искажает показания и вызывает перегрев.

Ключевые профилактические действия

• Контроль состояния двигателя:
  • Немедленно устраняйте пропуски зажигания (троение), предотвращающие полное сгорание топлива.
  • Не допускайте длительной езды на переобогащенной топливной смеси.
  • Своевременно диагностируйте и ремонтируйте подтеки масла или антифриза в районе выпускного коллектора.
• Правила монтажа:
  • При установке нового датчика наносите только специальную высокотемпературную графитовую смазку на резьбу (идущую в комплекте), избегая попадания на защитный колпачок или проводку.
  • Затягивайте с моментом, указанным в руководстве (обычно 40-60 Нм), используя динамометрический ключ.
  • Фиксируйте жгут проводов штатными держателями, не допуская контакта с подвижными частями или горячими поверхностями.

Фактор риска	Профилактическая мера
Химическое отравление (Pb, Si, S)	Заправка только качественным бензином АИ-92/95/98 от проверенных АЗС
Термический шок	Избегание резких стартов с холодным двигателем и глушения сразу после высоких нагрузок
Загрязнение маслом/антифризом	Регулярная проверка герметичности прокладок ГБЦ, клапанной крышки, сальников
Механические повреждения	Защита жгута от перетирания, наездов на препятствия, неквалифицированного ремонта

Периодически (раз в 30-50 тыс. км) проводите компьютерную диагностику для оценки скорости отклика и эффективности лямбда-зонда, даже при отсутствии ошибок. Это позволяет выявить начальную деградацию и сопутствующие неисправности ДВС. Используйте только оригинальные или рекомендованные производителем датчики – дешевые аналоги часто имеют несоответствующий рабочий диапазон или ресурс.

Самостоятельная замена против сервисного обслуживания: плюсы и минусы

Замена кислородного датчика на Toyota может выполняться владельцем самостоятельно или доверена профессионалам. Оба подхода имеют свои особенности, которые стоит оценить перед принятием решения. Ключевыми факторами обычно выступают бюджет, технические навыки и наличие инструментов.

Важно учитывать специфику работы с датчиками: неправильная установка способна вызвать ошибки ЭБУ, повышенный расход топлива или повреждение резьбы в выпускном коллекторе. Также критична диагностика – иногда неисправность имитируется другими проблемами топливной системы.

Сравнение вариантов

Самостоятельная замена

Преимущества:

• Существенная экономия средств (до 60-70% стоимости сервиса)
• Возможность выполнить работу немедленно без ожидания записи
• Приобретение практического опыта в обслуживании авто

Недостатки:

• Риск повреждения датчика или резьбового соединения при откручивании
• Необходимость специнструмента: кислородный ключ, проникающая смазка, динамометрический ключ
• Отсутствие профессиональной диагностики перед заменой
• Потенциальная потеря гарантии на новые запчасти

Сервисное обслуживание

Преимущества:

• Гарантия качества работ и точной калибровки
• Профессиональная диагностика сканером перед заменой
• Наличие спецоборудования для прикипевших датчиков
• Официальная гарантия на запчасти и выполненные работы

Недостатки:

• Высокая стоимость (наценка 100-200% на запчасти + работа)
• Время на доставку авто и ожидание в очереди
• Риск столкнуться с недобросовестными СТО

Критерий	Самостоятельно	Сервис
Стоимость	★★★☆☆ (низкая)	★☆☆☆☆ (высокая)
Сложность	★★★☆☆ (требует навыков)	★☆☆☆☆ (минимальная)
Гарантия	★☆☆☆☆ (отсутствует)	★★★☆☆ (официальная)
Диагностика	★☆☆☆☆ (базовая)	★★★☆☆ (профессиональная)

Список источников

Статья основана на технической документации производителя, экспертных руководствах по диагностике и ремонту автомобильных систем, а также специализированных ресурсах по автомобильной электронике. Приведенные материалы охватывают принципы работы, типовые неисправности и методы обслуживания кислородных датчиков.

Для обеспечения достоверности данных использовались актуальные сервисные мануалы, исследования распространенных отказов компонентов выхлопной системы и практические рекомендации автотехников. Особое внимание уделено специфике конструкций Toyota и инженерным отчетам о долговечности сенсоров.

Ключевые материалы

• Официальное руководство по ремонту Toyota: Разделы по системе управления двигателем и диагностике OBD-II
• Технический бюллетень SAE J: Исследования старения кислородных датчиков в различных эксплуатационных условиях
• Монография "Автомобильные датчики кислорода": Принципы работы, виды сигналов, методы тестирования
• База данных TSB (Technical Service Bulletins) Toyota: Рекомендации по замене датчиков для конкретных моделей
• Журнал "Автоэлектроника": Статьи о влиянии топлива и механических повреждений на ресурс лямбда-зондов
• Сервисный мануал Denso: Технические характеристики оригинальных датчиков для японских авто
• Практическое руководство "Диагностика выхлопных систем": Алгоритмы поиска причин ошибок P0130-P0136

Видео: Датчик температура Toyota. ЧАСТЬ 1.


• Замена радиатора отопителя Volkswagen Passat B3 - пошаговая инструкция

• Тюнинг Toyota Corona Premio - путь к идеалу

• Масса, характеристики и цена Renault Duster
