Неисправности мотор-редуктора стеклоочистителя - выявление и устранение

Статья обновлена: 18.08.2025

Исправная работа мотор-редуктора стеклоочистителя критична для безопасности вождения в непогоду. Отказ этого узла лишает водителя обзора, создавая аварийную ситуацию.

Понимание устройства и принципа действия механизма позволяет точно определить причину неполадки. Основные симптомы неисправности включают полный отказ дворников, снижение скорости движения щёток, заедание в промежуточных положениях или посторонние шумы.

Своевременная диагностика предотвратит более серьёзные поломки. В статье рассмотрены этапы поиска неисправностей и методы восстановления работоспособности мотор-редуктора с использованием минимального набора инструментов.

Подготовка инструментов и условий для безопасной работы

Перед началом работ с мотор-редуктором стеклоочистителя соберите весь необходимый инструмент и расходные материалы. Отсутствие даже одного ключа или измерительного прибора прервет процесс диагностики и увеличит риск повреждения компонентов.

Обязательно обеспечьте стабильное положение автомобиля на ровной площадке с активированным стояночным тормозом. Убедитесь в отсутствии посторонних лиц в зоне проведения работ, особенно детей и животных.

Обязательный набор инструментов:

  • Набор рожковых и торцевых ключей (размеры 8-13 мм)
  • Крестовые и шлицевые отвёртки различных размеров
  • Плоскогубцы с изолированными ручками
  • Мультиметр для проверки напряжения и целостности цепи
  • Щётка по металлу и чистая ветошь
  • Смазка для шестерён редуктора (типа Литол-24)

Критические меры безопасности:

  1. Обязательно отсоедините минусовую клемму аккумулятора перед любыми манипуляциями.
  2. Дождитесь полного остывания двигателя при работе в подкапотном пространстве.
  3. Используйте защитные очки при очистке механизма щёткой.
  4. Наденьте диэлектрические перчатки при тестировании электроцепи.
  5. Фиксируйте капот страховочной опорой, исключая самопроизвольное закрытие.

Поиск и снятие пластикового кожуха под капотом

Пластиковый кожух, закрывающий мотор-редуктор стеклоочистителя, обычно расположен в нижней части ветрового стекла со стороны водителя. Он выполняет защитную функцию, предохраняя механизм от грязи, влаги и механических повреждений. Для доступа к мотору кожух необходимо демонтировать, соблюдая осторожность из-за хрупкости пластика.

Перед началом работ убедитесь в наличии свободного пространства для манипуляций под капотом. Подготовьте набор отверток (крестовую и плоскую), защитные перчатки и контейнер для мелких крепежных элементов. Убедитесь, что дворники опущены в рабочее положение, а зажигание автомобиля выключено.

  1. Визуальный осмотр: Обследуйте периметр кожуха на предмет крепежных элементов. Типичные точки фиксации:
    • Пластиковые клипсы по краям корпуса
    • Винты под крестовую отвертку возле водоотводных желобов
    • Резиновые уплотнители, совмещенные с креплениями
  2. Демонтаж крепежа:
    • Плоской отверткой аккуратно подденьте центральные штыри клипс на 2-3 мм, затем извлеките их пассатижами
    • Выкрутите винты крестовой отверткой, фиксируя кожух свободной рукой
    • Снимите резиновые уплотнители, потянув их вертикально вверх
  3. Извлечение кожуха:
    • Потяните кожух вверх по направлению к капоту, освобождая нижние защелки
    • При сопротивлении проверьте наличие скрытых креплений в зоне дворников
    • Избегайте перекоса – снимайте элемент строго вертикально
Тип крепежаИнструментОсобенности демонтажа
Пластиковые клипсыПлоская отвертка + пассатижиНе прикладывать усилие более 5 кг – возможна поломка
СаморезыКрестовая отвертка №2Проверить наличие скрытых шайб
Резиновые пистоныРука + плоскогубцыПеред установкой смазать силиконовой смазкой

Важно: Отложите снятые детали в порядке демонтажа – это упростит сборку. Проверьте целостность посадочных мест на кузове перед установкой кожуха обратно.

Отсоединение электрического разъема мотор-редуктора

Перед началом работ убедитесь в отключении зажигания автомобиля и снятии клеммы с аккумулятора. Это исключает риск короткого замыкания и поражения током при манипуляциях с проводкой. Локализуйте разъем на корпусе мотор-редуктора – обычно он прямоугольной формы с фиксирующим язычком.

Визуально определите тип крепления: пластиковый фиксатор может быть выполнен в виде откидного рычага, скользящей защелки или вертикального язычка. Не применяйте силу до изучения механизма блокировки – это приведет к поломке корпуса разъема или контактных штырей.

Порядок действий

  1. Очистите зону вокруг разъема от грязи щеткой
  2. Нажмите на фиксатор:
    • Для вертикального язычка – подденьте его отверткой вверх
    • При скользящей защелке – сдвиньте пальцем в сторону значка ►
    • У рычажных моделей – приподнимите рычаг на 90°
  3. Потяните корпус разъема на себя, удерживая фиксатор в открытом положении
  4. При затрудненном снятии – аккуратно покачивайте разъем из стороны в сторону

После отсоединения сразу защитите контакты от влаги и загрязнений. Используйте пластиковый колпачок или оберните разъем чистой ветошью. Запрещено тянуть за провода – это повредит токоведущие жилы.

Демонтаж крепежных болтов корпуса узла

Подберите соответствующий инструмент: шестигранные ключи или торцевые головки точного размера. Убедитесь в отсутствии деформации граней болтов перед началом работ – сорванные шлицы значительно осложнят демонтаж. Проверьте доступ ко всем точкам крепления, при необходимости снимите мешающие элементы конструкции кузова или проводки.

Обработайте резьбовые соединения проникающей смазкой WD-40 или аналогом за 10-15 минут до откручивания, особенно при наличии коррозии. Подготовьте магнитный держатель или ёмкость для складирования извлечённых болтов – их потеря или перепутывание недопустимы для последующей корректной сборки.

Последовательность операций

  1. Ослабляйте болты против часовой стрелки в диагональной последовательности (крест-накрест) для равномерного снятия нагрузки с корпуса.
  2. Применяйте только ручной инструмент на начальном этапе – ударные гайковёрты могут повредить пластиковые компоненты узла.
  3. Для закисших соединений используйте комбинацию:
    • Двойная обработка смазкой с интервалом 5 минут
    • Лёгкие постукивания молотком через медную проставку
    • Попеременное закручивание/откручивание на 30° для разрушения ржавчины
  4. После полного выкручивания немедленно очистите болты металлической щёткой от грязи и остатков герметика.
Тип крепежаРаспространённый размерКрутящий момент при затяжке (Нм)
Шестигранник с внутренним зевомМ6×1.08–10
Болт под торцевую головкуМ8×1.2518–22

Аккуратное извлечение мотор-редуктора из посадочного места

Перед извлечением убедитесь в полном отключении питания и отсоединении разъёма электропроводки от мотор-редуктора. Проверьте визуально состояние крепёжных элементов и окружающих компонентов (тяги, рычаги стеклоочистителя, уплотнители), чтобы исключить риск повреждения при демонтаже.

Снимите защитный пластиковый кожух (если присутствует), аккуратно поддев крепления отвёрткой с плоским жалом. Зафиксируйте рычажный механизм стеклоочистителя в статичном положении, предотвратив его резкое падение после отсоединения от вала редуктора.

Порядок демонтажа

  1. Ослабление креплений: Гаечным ключом или головкой последовательно открутите крепёжные гайки/болты, удерживающие корпус редуктора. Приржавевшие элементы обработайте проникающей смазкой WD-40.
  2. Отсоединение тяги: Снимите стопорную шайбу или разожмите стопорное кольцо шарового шарнира тяги. Аккуратно снимите тягу с выходного вала редуктора, используя съёмник или отвёртку (избегая деформации).
  3. Извлечение корпуса: Покачивая редуктор из стороны в сторону, равномерно вытяните его из посадочного гнезда. Не прилагайте чрезмерных усилий – при заклинивании проверьте наличие скрытых креплений или налипания герметика.

Важные замечания: Избегайте ударов по корпусу – это может повредить шестерни или пластиковые элементы. Защитите разъём и провода от попадания грязи или механических нагрузок. При наличии термопасты на посадочной плоскости – очистите её ветошью перед установкой нового узла.

Визуальный осмотр на предмет трещин корпуса

Тщательно очистите корпус мотор-редуктора ветошью и щеткой от грязи, масляных пятен и дорожных реагентов. Используйте средства для обезжиривания поверхности, обеспечивая полный доступ ко всем участкам, особенно в зонах крепления к кузову и вокруг монтажных проушин. Работайте при ярком освещении, применяя при необходимости переносную лампу для выявления малозаметных дефектов.

Вращайте корпус вручную, осматривая его со всех ракурсов, включая труднодоступные места под разъемами и возле вала привода. Особое внимание уделите угловым стыкам, зонам вокруг крепежных болтов и участкам с литыми ребрами жесткости, где чаще возникают усталостные трещины из-за вибрации. Проверяйте обе половины корпуса – электродвигателя и редукторного блока.

Критерии оценки повреждений

Фиксируйте все обнаруженные дефекты, классифицируя их по типу:

  • Сквозные трещины: Видимые разрывы материала на всю толщину стенки (высокий риск попадания влаги).
  • Поверхностные волосяные трещины: Мелкие линии без сквозного проникновения (потенциальные очаги будущего разрушения).
  • Сколы: Локальные выкрашивания пластика или металла в зонах ударов.
  • Деформации: Искривление плоскости привалочных поверхностей или посадочных мест.

Применяйте лупу 5-7x для детального изучения сомнительных участков. Надавливайте тупым предметом (например, пластиковой лопаткой) рядом с подозрительной линией – расхождение краев трещины под нагрузкой подтверждает ее наличие.

Тип дефектаДопустимостьДействие
Поверхностная царапинаДопустимаОчистка, обезжиривание
Волосяная трещина >3 ммНедопустимаЗамена корпуса
Сквозная трещина/пробоинаНедопустимаНемедленная замена узла
Деформация с нарушением геометрииНедопустимаЗамена корпуса

Обязательно проверьте состояние герметизирующей прокладки между половинками корпуса. Ее разрыв, отвердение или следы выдавливания часто указывают на внутреннее давление или перекос из-за трещин в крепежных ушках. Убедитесь в отсутствии следов смазки на внешних стенках – это косвенный признак разгерметизации.

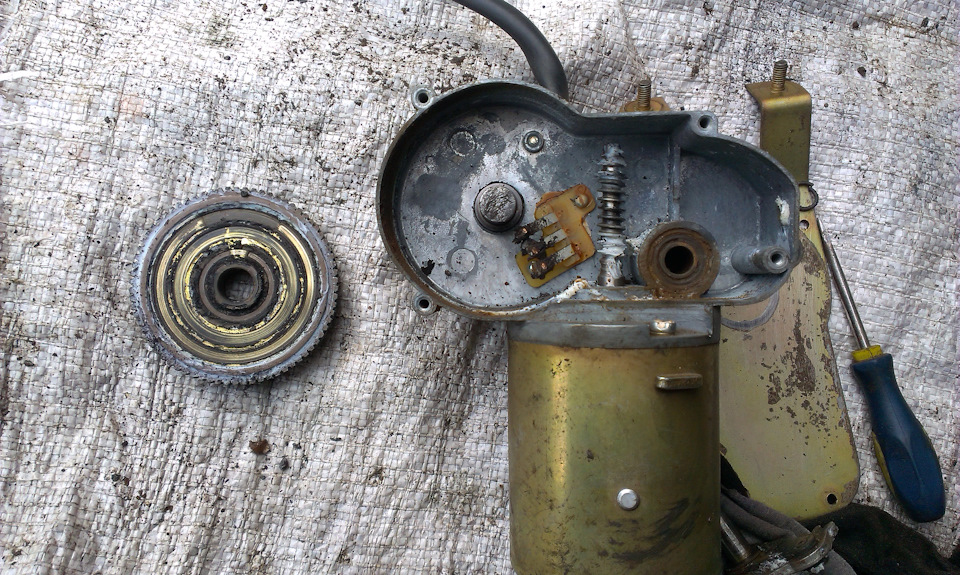

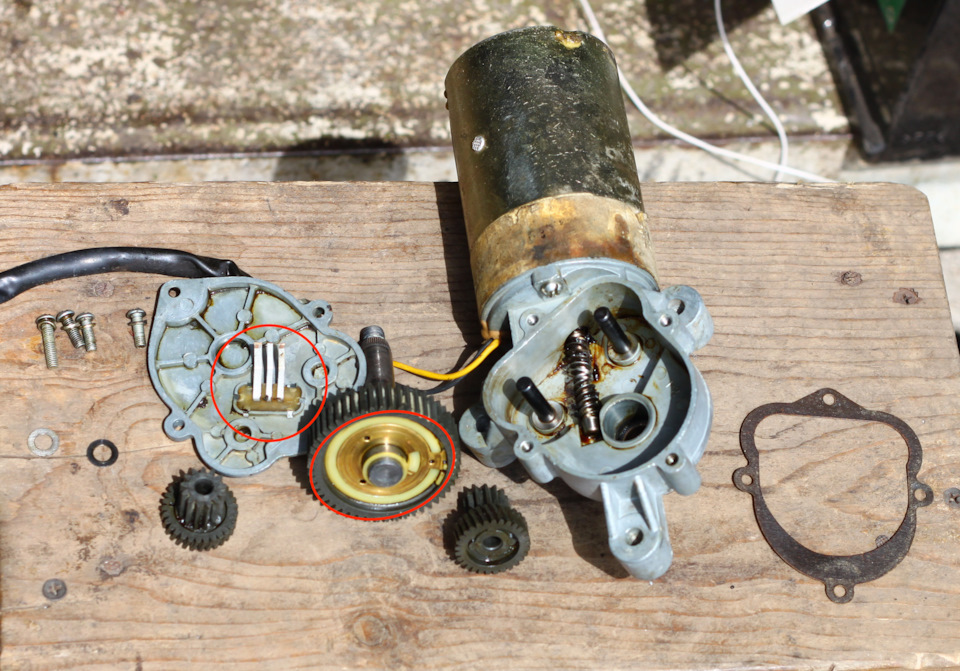

Проверка состояния пластиковой шестерни на сколы

Пластиковая шестерня – критически важный компонент мотор-редуктора, напрямую влияющий на передачу крутящего момента и плавность хода щеток стеклоочистителя. Наличие сколов на зубьях нарушает зацепление с металлической шестерней электродвигателя, что приводит к проскальзыванию, неравномерному движению щеток, вибрациям и характерному стуку во время работы.

Для доступа к шестерне требуется демонтаж и разборка мотор-редуктора: после снятия корпуса необходимо аккуратно извлечь пластмассовый зубчатый венец, обычно расположенный на выходном валу червячной передачи. Перед осмотром тщательно очистите шестерню от старой смазки и загрязнений ветошью.

Порядок выявления дефектов

  1. Визуальный осмотр при хорошем освещении. Вращайте шестерню, последовательно проверяя каждый зуб по всей окружности.
  2. Тактильная проверка. Аккуратно проведите пальцем по вершинам и боковым поверхностям зубьев – сколы часто ощущаются как острые зазубрины или локальные выщерблины.
  3. Контроль геометрии. Сравните подозрительные зубья с соседними – сколы визуально изменяют профиль зуба, делая его асимметричным.
  4. Проверка зоны основания зубьев. Особое внимание уделите прикорневым участкам – здесь чаще образуются трещины из-за усталостных нагрузок.

Типичные виды повреждений:

  • Отколотые фрагменты на вершине или боковой поверхности зуба
  • Продольные или поперечные трещины, расходящиеся от основания
  • Локальные выкрашивания материала в зоне контакта с металлической шестерней
  • Деформация нескольких смежных зубьев
Вид дефекта Внешнее проявление Последствия для работы
Скол вершины зуба Срезанная верхняя часть зуба Пропуск шага, рывки щеток
Выкрашивание боковой поверхности Раковины на рабочей грани зуба Вибрация, повышенный шум
Трещина у основания Тонкая темная линия в месте сопряжения зуба с ободом Полное разрушение зуба при нагрузке

Обнаружение даже незначительных сколов или трещин требует обязательной замены пластиковой шестерни. Установка поврежденной детали приведет к ускоренному износу всей передачи и выходу мотор-редуктора из строя. Новую шестерню перед сборкой смазывают специальной морозостойкой пластичной смазкой.

Диагностика износа червячного вала редуктора

Диагностика износа червячного вала редуктора

Визуальный осмотр червячного вала начинается с демонтажа редуктора и разборки корпуса. Исследуйте поверхности зубьев червяка на наличие задиров, сколов, вмятин или неравномерного истирания рабочих граней. Особое внимание уделите зоне максимальной нагрузки – участку зацепления с выходной шестерней. Используйте лупу для выявления микротрещин и точечной коррозии.

Проверьте осевой люфт вала, фиксируя его рукой и пытаясь сдвинуть вдоль оси. Допустимый зазор не должен превышать 0,1–0,3 мм. Измерьте биение опорных шеек индикаторным нутромером при вращении вала – отклонение свыше 0,05 мм указывает на деформацию или износ подшипниковых посадочных мест. Обязательно оцените состояние резьбовых участков крепления шкива.

Методы инструментального контроля

  • Замер профиля зуба микрометром или шаблоном в 3-х точках (начало, середина, конец червяка)
  • Контроль твёрдости поверхности склерометром – падение показателей ниже 45 HRC свидетельствует о перегреве и отпуске металла
  • Тест на искривление с помощью поверочной плиты и щупов (максимальный просвет – 0,08 мм)
Параметр Норма Критичное значение
Высота зуба червяка 4,8 ± 0,1 мм < 4,5 мм
Радиальный зазор в зацеплении 0,15–0,25 мм > 0,4 мм
Осевой зазор 0,1–0,3 мм > 0,5 мм

При обнаружении локального износа менее 20% поверхности зубьев допустима шлифовка с последующей хромировкой восстанавливающего слоя. Глубокие канавки глубиной свыше 0,5 мм, сколы более 30% площади зуба или "ступенчатый" износ требуют замены вала. После ремонта проведите тестовый прогон редуктора на стенде под нагрузкой 50–70 Н·м, контролируя вибрации и равномерность хода.

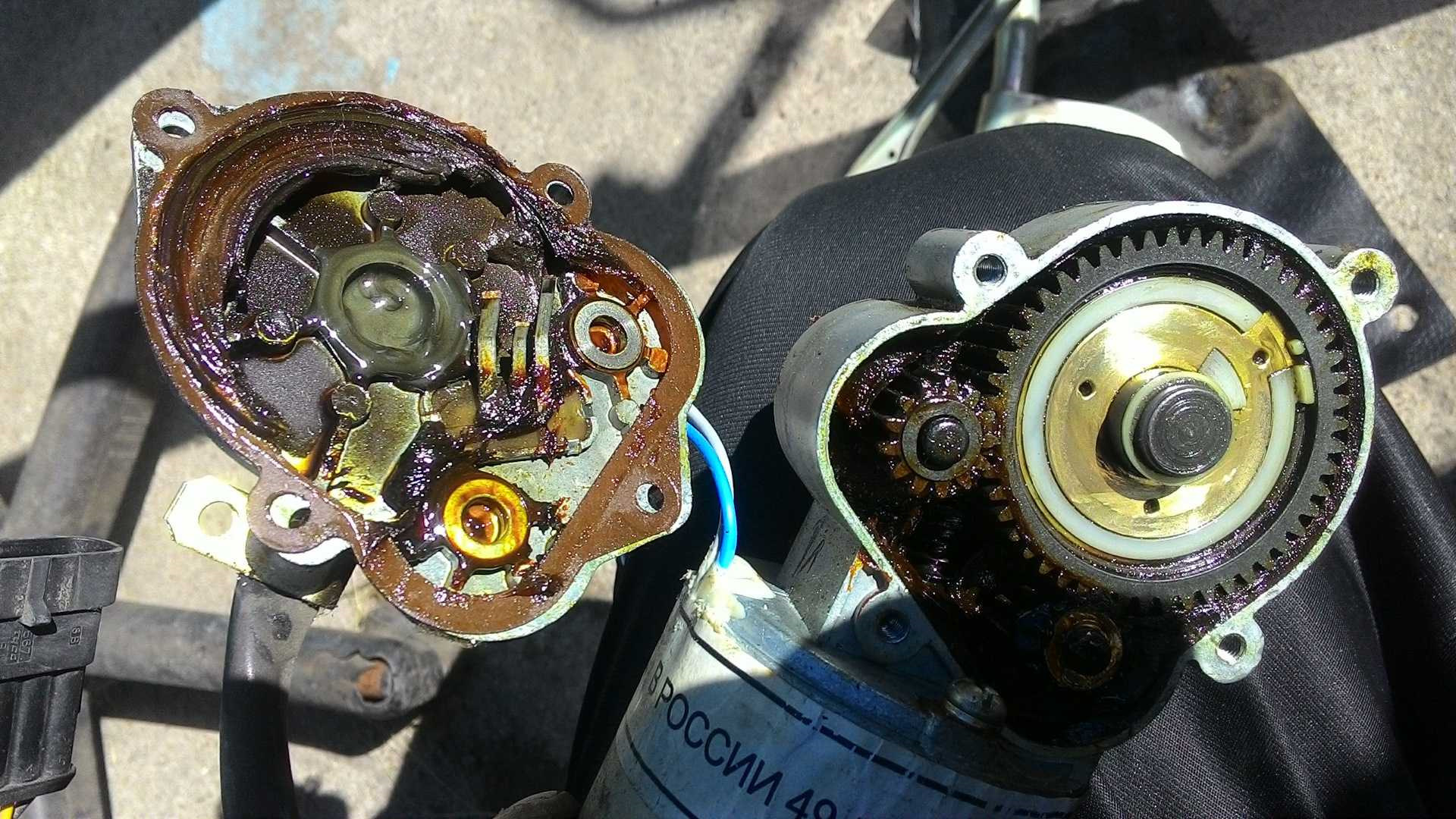

Удаление старой засохшей смазки с шестерен

Полная очистка зубчатого механизма от затвердевших остатков смазки – обязательный этап перед нанесением нового состава. Старая смазка теряет пластичность, накапливает металлическую стружку и ускоряет износ сопряженных поверхностей.

Для работы потребуется пластиковый скребок, ветошь без ворса, металлическая щетка с мягкой щетиной и специализированный очиститель (например, аэрозольный состав для удаления консистентных смазок). Избегайте использования абразивных материалов и агрессивных растворителей, способных повредить пластиковые компоненты редуктора.

Порядок выполнения работ:

Порядок выполнения работ:

  1. Демонтировать мотор-редуктор со штатного места установки и разобрать корпус, отсоединив червячный вал от шестеренчатого механизма.
  2. Механически удалить крупные фрагменты засохшей смазки пластиковым скребком, действуя аккуратно, чтобы не поцарапать металлические поверхности.
  3. Обильно нанести очищающий состав на зубья шестерен и внутренние полости корпуса, выдержать 5-10 минут для размягчения отложений.
  4. Обработать труднодоступные участки зубчатого зацепления мягкой металлической щеткой, совершая вращательные движения вдоль оси шестерен.
  5. Стереть остатки загрязнений чистой ветошью, при необходимости повторить обработку особо стойких участков.
  6. Промыть все детали изопропиловым спиртом для обезжиривания и просушить сжатым воздухом.

Контроль качества: после очистки поверхности шестерен должны быть матовыми, без масляных разводов и видимых частиц старой смазки. Особое внимание уделите зоне контакта червячной передачи и ведомой шестерни – здесь недопустимы даже минимальные остатки загрязнений.

Проверка люфтов в подшипниках редукторного узла

Люфты в подшипниках редуктора стеклоочистителя напрямую влияют на соосность валов, плавность передачи усилия и уровень шума. Чрезмерный зазор приводит к перекосу шестерён, неравномерному износу зубьев, вибрациям и ускоренному разрушению узла. Проверка выполняется при разобранном редукторе после демонтажа с автомобиля.

Основной метод диагностики – механическое воздействие на валы в радиальном и осевом направлениях с контролем величины перемещения. Для точной оценки используется индикатор часового типа (ИЧТ), фиксируемый на станине редуктора. Измерительный наконечник устанавливается перпендикулярно оси вала в зоне расположения подшипниковых опор.

Порядок выполнения измерений

Радиальный люфт:

  1. Зафиксируйте корпус редуктора в тисках через мягкие прокладки
  2. Установите ножку ИЧТ на наружное кольцо подшипника или вал вблизи него
  3. Покачивайте вал рукой перпендикулярно оси, наблюдая отклонение стрелки индикатора
  4. Сравните показания с допустимыми значениями (обычно не более 0,05-0,1 мм)

Осевой люфт:

  • Направьте измерительный стержень ИЧТ в торец вала
  • Попеременно смещайте вал вдоль оси толкающими движениями
  • Фиксируйте максимальное отклонение стрелки при отсутствии сопротивления
  • Норма для шарикоподшипников – до 0,1 мм, для роликовых – до 0,15 мм
Тип дефектаВизуальные признакиДопустимый люфт
Износ канавокТрещины на сепараторе, выкрашивание тел каченияРадиальный: ≤0,08 мм
Разрушение обоймыЗадиры на дорожках, заедание при вращенииОсевой: ≤0,12 мм
Выработка посадочных местСмещение подшипника в корпусе, следы прокручиванияРадиальный: ≤0,05 мм

Критическое превышение люфтов требует обязательной замены подшипников. При установке новых деталей обеспечьте предварительный натяг согласно спецификации производителя. После ремонта повторно проверьте биение выходного вала – оно не должно превышать 0,3 мм на конце штока стеклоочистителя.

Тестирование электродвигателя прямым подключением к АКБ

Для проверки работоспособности электродвигателя мотор-редуктора стеклоочистителя выполните прямое подключение к автомобильному аккумулятору. Отсоедините штатный разъём питания электродвигателя, предварительно сняв мотор-редуктор с автомобиля. Используйте два провода сечением не менее 1.5 мм² с зажимами типа "крокодил" для соединения.

Подключите красный провод к положительной клемме АКБ, а чёрный – к отрицательной. Свободные концы проводов присоедините к контактам электродвигателя: плюс к центральному выводу (обычно обозначен символом "+"), минус – к корпусу или клемме заземления. Избегайте короткого замыкания проводов!

Интерпретация результатов теста

При корректном подключении наблюдайте реакцию электродвигателя:

  • Нормальная работа: плавный запуск, стабильное вращение вала без посторонних шумов
  • Отсутствие реакции: обрыв обмоток, неисправность щёточного узла или заклинивание подшипников
  • Прерывистое вращение: износ щёток, загрязнение коллектора или нарушение контактов
  • Искрение или запах гари: короткое замыкание в обмотках, критический износ коллектора

Важные меры предосторожности:

  1. Используйте защитные очки – возможны брызги электролита АКБ при искрении
  2. Ограничьте время теста 3-5 секундами во избежание перегрева обмоток
  3. Фиксируйте мотор-редуктор в тисках через мягкие прокладки
Параметр Норма Отклонение
Потребляемый ток 3-7 А >10 А (заклинивание)
Скорость вращения 45-70 об/мин <30 об/мин (износ)
Звук работы Равномерный гул Скрежет/стук

При выявлении неисправностей демонтируйте заднюю крышку двигателя для визуального осмотра коллектора и щёток. Замените щётки при длине менее 5 мм или наличии сколов. Протрите коллектор салфеткой, смоченной в изопропиловом спирте. Проверьте плавность вращения ротора вручную – заедание свидетельствует о повреждении подшипников или деформации вала.

Замер сопротивления обмоток мультиметром

Замер сопротивления обмоток мультиметром

Проверка сопротивления обмоток электродвигателя мотор-редуктора – ключевой этап диагностики неисправностей, связанных с отсутствием вращения вала, неравномерной работой или перегревом устройства. Данная процедура позволяет выявить обрывы цепи, межвитковые замыкания и пробои на корпус, которые невозможно определить визуально.

Для выполнения замера потребуется цифровой мультиметр в режиме омметра (диапазон 200 Ом или 2 кОм). Перед началом работ обязательно отсоедините разъем питания мотор-редуктора и снимите клемму "минус" с аккумуляторной батареи для исключения короткого замыкания и ложных показаний прибора.

Порядок выполнения измерений

Этапы диагностики:

  1. Переключите мультиметр в режим измерения сопротивления (Ω)
  2. Определите контакты обмоток на разъеме мотор-редуктора (обычно 2-3 контакта, кроме "массы")
  3. Последовательно замерьте сопротивление между каждой парой контактов обмоток
  4. Проверьте сопротивление между каждым контактом обмотки и металлическим корпусом редуктора
Тип неисправности Показания мультиметра
Нормальное состояние 1-20 Ом (зависит от модели)
Обрыв цепи Бесконечность (OL или 1)
Межвитковое замыкание Значительно ниже нормы
Пробой на корпус 0-5 Ом (между контактом и корпусом)

Важно: Сравнивайте полученные значения с паспортными данными конкретной модели мотор-редуктора. Разница сопротивлений между парными обмотками не должна превышать 5-10%. Наличие "нулевого" сопротивления при пробое на корпус требует замены узла из-за риска возгорания.

При обнаружении отклонений от нормы демонтируйте мотор-редуктор для детальной проверки щеточного узла и зубчатой передачи. Помните, что корректные замеры возможны только при комнатной температуре двигателя – разогретые обмотки дают завышенные показания.

Диагностика термопредохранителя в цепи питания

Термопредохранитель выполняет критическую функцию защиты обмоток электродвигателя мотор-редуктора от перегрева при заклинивании вала, перегрузке или коротком замыкании. При срабатывании он разрывает цепь питания, приводя к полной остановке стеклоочистителей, что требует обязательной проверки при отсутствии реакции на включение.

Начинайте диагностику с визуального осмотра предохранителя: признаки перегорания включают потемнение корпуса, оплавление или видимый обрыв токопроводящей нити. Для точной верификации используйте мультиметр в режиме прозвонки или измерения сопротивления.

Методика проверки мультиметром

Отсоедините разъем термопредохранителя от цепи. Установите мультиметр в режим измерения сопротивления (Ω) или прозвонки:

  • Исправный элемент: Показания близки к 0 Ом (звуковой сигнал прозвонки).
  • Перегоревший элемент: Сопротивление стремится к бесконечности (∞), отсутствие звукового сигнала.

Важно: Проверяйте предохранитель при комнатной температуре. Некоторые модели необратимо срабатывают при 72-120°C и не подлежат восстановлению.

Процедура замены

Процедура замены

  1. Подберите аналог с идентичными параметрами: напряжение (обычно 12В), ток срабатывания (указан на корпусе, например 10А) и температурный порог.
  2. Обесточьте бортовую сеть, сняв клемму «–» с АКБ.
  3. Демонтируйте неисправный элемент, отпаяв или отсоединив клеммы.
  4. Установите новый предохранитель, соблюдая полярность (если применимо), герметизируйте соединения термоусадкой.
Типичные неисправностиПризнаки
Механическое повреждениеТрещины на корпусе, окисление контактов
Перегрузка цепиПовторное срабатывание после замены
Неправильный подборСрабатывание при штатной нагрузке

После замены протестируйте работу стеклоочистителя на всех режимах. Если предохранитель снова перегорает – ищите причину в заедании механизма, неисправностях электродвигателя или КЗ в проводке.

Проверка контактов разъема на окисление

Окисление контактных поверхностей в разъеме мотор-редуктора – распространенная причина неисправности стеклоочистителей. Образование оксидной пленки или коррозии нарушает передачу электрического тока, вызывая прерывистую работу щеток, снижение скорости или полный отказ системы. Первичная диагностика требует визуального и инструментального контроля состояния клемм.

Отсоедините разъем от мотор-редуктора, предварительно сняв клемму «минус» с АКБ. Осмотрите штекер и гнездо на наличие характерных признаков: белесого или зеленоватого налета, потемнения металла, следов перегрева (оплавления пластика). Используйте фонарь для проверки внутренних полостей разъема.

Методы устранения окисления

При обнаружении загрязнений выполните последовательно:

  1. Очистку контактов:
    • Механический метод: мелкозернистой наждачной бумагой (№600-800) или специализированной щеткой
    • Химический метод: аэрозольным очистителем электроцепей (без сильных растворителей!)
  2. Обезжиривание поверхности после обработки
  3. Нанесение токопроводящей смазки или состава-ингибитора коррозии
  4. Проверку плотности посадки клемм – соединение не должно болтаться

После восстановления контактов выполните тестовое включение. Если проблема сохраняется, измерьте мультиметром:

ПараметрНормаТочки замера
Напряжение питания≈12VМежду «+» разъема и массой авто
Сопротивление цепи0.1-0.5 ОмНа контактах при включенном зажигании

Определение необходимости замены щеток электродвигателя

Тщательно осмотрите угольные щетки после снятия коллекторного узла или корпуса щеткодержателей. Основной критерий замены – критический износ. Измерьте длину каждой щетки. Сравните полученные значения с минимально допустимой длиной, указанной производителем двигателя или редуктора (часто 5-7 мм). Если длина щеток приближается или меньше этого минимума, замена обязательна.

Обратите внимание на состояние рабочих поверхностей щеток, контактирующих с коллектором. Сильный износ проявляется как глубокие выработки, сколы или трещины на угле. Проверьте равномерность износа обеих щеток – значительная разница в длине может указывать на проблемы в щеткодержателе или перекос. Обязательно оцените упругость и целостность пружин, прижимающих щетки к коллектору: ослабленные или сломанные пружины не обеспечивают надежный контакт и требуют замены вместе со щетками.

Косвенные признаки износа щеток в работе

Работа двигателя с изношенными щетками часто сопровождается характерными симптомами:

  • Нестабильная работа стеклоочистителя: Прерывистое движение щеток, рывки, подергивания, самопроизвольные остановки в неположенном месте или полный отказ системы при подаче напряжения.
  • Искрение внутри корпуса двигателя: Видимое искрение (через вентиляционные отверстия) или слышимые щелчки/треск во время работы – явный признак плохого контакта щеток с коллектором.
  • Снижение скорости и мощности: Щетки медленнее проходят по стеклу, с трудом справляются с налипшим снегом или льдом, могут останавливаться под нагрузкой.
  • Повышенное искрение на коллекторе: При разборке на ламелях коллектора видны усиленные следы подгорания, глубокие борозды или неравномерный износ (образование "ступенек" между ламелями), часто вызванные искрением из-за плохого контакта изношенных щеток.

Проверка состояния щеток является одним из первых и наиболее важных шагов при диагностике неисправностей мотор-редуктора стеклоочистителя. Их критический износ или повреждение напрямую влияют на работу электродвигателя и являются частой причиной отказов.

Состояние щетки Минимальная длина (ориентировочно) Действие
Новая / Нормальный износ > 10-12 мм Замена не требуется
Значительный износ 7-5 мм Рекомендуется замена
Критический износ / Сколы / Трещины < 5 мм Требуется немедленная замена

Поиск и замена изношенной пластиковой шестерни

Для доступа к шестерне демонтируйте мотор-редуктор с автомобиля, предварительно отсоединив электрический разъем и крепежные болты. Разберите корпус редуктора, сняв защитную крышку – обычно она фиксируется защелками или винтами. Осмотрите шестеренчатый блок на предмет повреждений: изношенная пластиковая шестерня часто имеет сколы зубьев, трещины втулки или люфт, несопоставимый с соседними элементами.

Сравните состояние шестерни с новым оригинальным образцом, обращая внимание на геометрию зубьев и посадочного отверстия. При выявлении деформаций, задиров или усталостного разрушения материала (особенно в местах контакта с червячным валом) деталь подлежит замене. Убедитесь, что причиной износа не является недостаток смазки или попадание абразива – при наличии загрязнений выполните полную промывку механизма.

Процедура замены

  1. Извлеките вал пластиковой шестерни из корпуса, аккуратно снятии стопорное кольцо (при наличии)
  2. Зафиксируйте металлическую ведомую шестерню от проворачивания и открутите крепежный винт
  3. Снимите изношенную пластиковую шестерню вместе с втулкой, запомнив ориентацию деталей
  4. Очистите посадочные места от остатков старой смазки и пластиковой стружки

Установите новую шестерню, соблюдая первоначальное положение относительно вала и соседних элементов. Нанесите специализированную морозостойкую смазку (например, Molykote EM-50L) на зубья и втулку. Соберите редуктор в обратной последовательности, контролируя отсутствие перекоса крышки. Проверьте плавность хода механизма ручным проворачиванием вала до установки на автомобиль.

Типичные ошибкиПоследствия
Использование универсальной смазкиРастрескивание пластика при -20°C
Неочищенный корпусУскоренный износ новой шестерни
Перетяжка крепежных винтовДеформация корпуса редуктора

После монтажа выполните тестовое включение стеклоочистителя на всех режимах работы. Критически важно проверить отсутствие посторонних шумов и равномерность хода щеток – рывки или подклинивания указывают на неправильную сборку.

Сборка редукторного механизма с новой смазкой

Перед началом сборки убедитесь в чистоте всех деталей редуктора и отсутствии повреждений на зубьях шестерён, валах и корпусе. Нанесите равномерный слой специальной морозостойкой смазки для редукторов (например, Liqui Moly LM47 или аналог) на зубчатые венцы, опорные шейки валов и посадочные места подшипников. Избегайте избыточного количества материала, чтобы исключить выдавливание в узлы электродвигателя.

Установите ведомую шестерню на выходной вал, соблюдая ориентацию по заводским меткам или шпонке. Смонтируйте червячное колесо с валом якоря электродвигателя, проверив плавность вращения вручную. При запрессовке подшипников используйте оправку для равномерного распределения нагрузки – механические удары недопустимы.

Ключевые этапы финальной сборки

  1. Совместите корпус редуктора с электродвигателем, совмещая монтажные отверстия
  2. Затяните крепёжные болты крестообразной схемой в 2 этапа:
    • Предварительная фиксация с усилием 5-7 Н·м
    • Окончательная затяжка 12-15 Н·м динамометрическим ключом
  3. Проверьте осевой люфт вала щупом – допустимое значение 0.05-0.1 мм
Контрольный параметрНормаИнструмент
Сопротивление изоляции≥ 10 МОмМегаомметр 500В
Холостой ток потребления1.8-2.3 ААмперметр постоянного тока
Уровень шума< 65 дБАкустический тестер

После сборки выполните тестовый запуск без нагрузки в течение 3 минут. Контролируйте равномерность звука работы и отсутствие локального перегрева корпуса. При вибрации выше нормы или появлении гула – проведите повторную разборку для проверки соосности валов и распределения смазки.

Нанесение термопасты на корпус электродвигателя

Правильное нанесение термопасты критически важно для эффективного отвода тепла от коллекторного узла и обмоток электродвигателя мотор-редуктора. Недостаточный или неравномерный слой приводит к локальным перегревам, ускоренной деградации изоляции и сокращению ресурса детали. Термопаста заполняет микронеровности на соприкасающихся поверхностях, существенно повышая теплопроводность стыка между корпусом двигателя и металлическим основанием редуктора.

Перед нанесением состава корпус двигателя и посадочную площадку редуктора необходимо обезжирить изопропиловым спиртом и высушить. Остатки старой термопасты удаляются пластиковым скребком во избежание царапин. Поверхности должны быть абсолютно чистыми, сухими и свободными от частиц пыли, иначе адгезия и теплопередача ухудшатся.

Порядок нанесения

  1. Нанесите шарик термопасты диаметром 4-5 мм в центр посадочной площадки корпуса двигателя.
  2. Распределите состав тонким равномерным слоем (0.2-0.3 мм) при помощи пластиковой карты или шпателя. Излишки, выступившие за края при монтаже, удалите салфеткой.
  3. Избегайте образования пустот или воздушных карманов. Полное покрытие рабочей зоны обязательно.

Ключевые требования

  • Тип пасты: Используйте составы с теплопроводностью от 3 Вт/(м·К) и диапазоном рабочих температур -40°C до +200°C.
  • Количество: Слой должен быть минимально необходимым – избыток пасты действует как теплоизолятор.
  • Монтаж: Установите двигатель на редуктор сразу после нанесения, без смещений. Затяните крепеж с моментом, указанным производителем.

Важно: Не применяйте токопроводящие термопасты (содержащие металлическую пыль) – риск короткого замыкания обмоток! Проверьте работоспособность стеклоочистителя до полной сборки панели.

Герметизация стыков корпуса при сборке

Качественная герметизация стыков корпуса мотор-редуктора критична для предотвращения проникновения влаги, пыли и дорожных реагентов внутрь механизма. Нарушение герметичности приводит к коррозии шестерен, окислению контактов электродвигателя и выходу узла из строя. При сборке после ремонта уделите этому этапу особое внимание, так как заводская защита часто нарушается при разборке.

Перед нанесением герметика тщательно очистите прилегающие поверхности обеих половин корпуса от старого уплотнителя, масляных следов и загрязнений. Используйте обезжириватель (ацетон, уайт-спирит) для финишной обработки. Контролируйте состояние посадочных канавок и фланцев – сколы или деформации требуют шлифовки или замены корпуса.

Технология нанесения герметика

Применяйте автомобильные силиконовые герметики (черного или серого цвета), устойчивые к маслам, вибрациям и перепадам температур (-40°C...+120°C). Избегайте избыточного выдавливания состава:

  1. Нанесите непрерывную тонкую нить герметика (Ø 1-2 мм) на фланец нижней половины корпуса по всему периметру
  2. Распределите состав пальцем в защитной перчатке для заполнения микронеровностей
  3. Сразу установите верхнюю часть корпуса без перекосов
  4. Затяните крепежные болты крестообразно с моментом 8-10 Н·м

Важно: Сборку проводите в течение 10 минут после нанесения состава. Излишки герметика, выступившие внутри корпуса, удаляйте – они могут попасть в зубчатую передачу.

Тип герметика Примеры марок Время полимеризации
Анаэробный Loctite 574, ABRO RTV 24 часа (полная)
Нейтральный силикон Permatex Ultra Black, Liqui Moly 6-8 часов

После сборки выдержите узел минимум 4 часа перед установкой на автомобиль и эксплуатацией. Проверьте герметичность, капнув воду на стык при пробном включении стеклоочистителя – образование капель внутри корпуса недопустимо.

Установка мотор-редуктора на штатные крепления

Перед монтажом очистите посадочную площадку от коррозии и загрязнений, убедитесь в целостности резиновых демпферов и отсутствии деформации кронштейнов. Совместите монтажные отверстия корпуса мотор-редуктора с крепёжными шпильками кузова, избегая перекоса узла.

Наденьте штатные гайки на шпильки креплений и равномерно затяните их крестообразной последовательностью моментом 8–12 Н·м. Избыточное усилие при затяжке может повредить демпферы или деформировать корпус редуктора, что приведёт к вибрациям и преждевременному износу.

Контроль правильности установки

После фиксации выполните проверку:

  • Люфт корпуса – покачивание рукой не должно вызывать свободного хода более 1–2 мм
  • Зазор до стекла – минимум 3–5 мм для исключения контакта при работе
  • Соосность привода – траектория тяги щёток должна быть строго параллельна стеклу
Параметр Норма Последствия отклонения
Угол наклона редуктора ±2° от вертикали Перегруз двигателя, заедание механизма
Натяжение приводного троса Свободный ход 3–5 мм Проскальзывание шестерён, обрыв тяги

Подключите электрический разъём, соблюдая ориентацию фиксатора. Проверьте работу стеклоочистителя на всех скоростях – движение щёток должно быть плавным, без рывков и посторонних шумов. При появлении вибрации немедленно заглушите двигатель и проверьте центровку узла.

Фиксация болтов с правильным моментом затяжки

Корректная затяжка крепежных элементов критична для герметичности корпуса мотор-редуктора и предотвращения смещения компонентов при вибрации. Недостаточный момент приводит к самоотвинчиванию болтов и разгерметизации, провоцируя попадание влаги и абразивов в механизм.

Превышение рекомендуемого усилия вызывает деформацию посадочных фланцев, срыв резьбы или повреждение пластикового корпуса стеклоочистителя. Это нарушает соосность валов, увеличивает нагрузку на шестерни и ведет к преждевременному износу подшипников.

Порядок выполнения операции

  1. Подготовьте динамометрический ключ с диапазоном, соответствующим спецификации производителя (обычно 8-15 Н·м)
  2. Очистите резьбовые отверстия в корпусе от коррозии и загрязнений с помощью метчика
  3. Затягивайте крепеж диагонально (по схеме "крест") в 2 этапа:
    • Предварительная затяжка – 50% от номинального момента
    • Финишная затяжка – 100% значения с контролем по щелчку ключа

Проверьте отсутствие перекоса корпуса щупом 0.1 мм в местах прилегания к кузову. Не используйте герметики вместо штатных прокладок – это нарушает расчетное усилие стяжки. Для проблемных соединений применяйте фиксаторы резьбы Loctite 243.

Тип болта Рекомендуемый момент (Н·м) Калибр ключа
M6 x 1.0 (сталь) 9.5 ± 0.7 1/4"
M8 x 1.25 (сталь) 14.2 ± 1.0 3/8"

Подключение электрического разъема до щелчка

Подключение электрического разъема до щелчка

Правильное подключение электрического разъема к мотор-редуктору стеклоочистителя является критически важным этапом сборки или послеремонтной установки. Отсутствие надежного соединения приводит к неработоспособности системы очистки, прерывистой работе дворников или полному отказу из-за отсутствия питания или плохого контакта.

Характерный "щелчок" при соединении разъема служит не просто индикатором, а гарантией того, что встроенный фиксирующий механизм (защелка) сработал корректно. Этот звук означает, что контакты разъема полностью сошлись и зафиксировались в нужном положении, обеспечивая минимальное переходное сопротивление и защиту от самопроизвольного разъединения под воздействием вибрации.

Процедура подключения

Для гарантированно надежного соединения выполните следующие действия:

  1. Совместите разъемы: Визуально проверьте и совместите ключи (выступы и пазы) на корпусе вилки разъема и гнезда на мотор-редукторе. Это исключает неправильную ориентацию.
  2. Плавное введение: Плавно, без перекоса, введите вилку разъема в гнездо на корпусе мотор-редуктора. Приложите умеренное равномерное усилие по оси соединения.
  3. Дождитесь щелчка: Продолжайте давить до момента, пока не услышите или не почувствуете отчетливый щелчок. Этот звук/ощущение свидетельствует о том, что фиксирующая защелка на разъеме полностью зацепилась за ответный выступ на корпусе редуктора.
  4. Проверка фиксации: После щелчка обязательно проверьте надежность фиксации:
    • Визуально убедитесь, что фиксирующий язычок (защелка) на разъеме полностью зашел за выступ на корпусе редуктора.
    • Попытайтесь аккуратно потянуть разъем на себя без чрезмерного усилия. Он должен оставаться плотно зафиксированным, без люфтов и признаков выхода из гнезда.

Типичные ошибки и их последствия:

Ошибка Последствие
Отсутствие щелчка (недожатие) Ненадежный контакт, окисление контактов, произвольное отключение при вибрации, неработоспособность или прерывистая работа дворников.
Перекос при подключении Повреждение корпуса разъема или контактных штырей/гнезд, невозможность полного соединения.
Игнорирование проверки фиксации Риск незамеченного неполного соединения, которое может разъединиться позже.
Попытка силой защелкнуть разъем без совмещения ключей Поломка фиксатора (защелки), повреждение корпуса разъема или контактов.

Важно: Перед подключением всегда осматривайте контакты разъема и гнезда на мотор-редукторе на предмет загрязнений, влаги, окисления или повреждений. При необходимости контакты следует очистить и просушить. Подключение разъема "до щелчка" – это базовое, но абсолютно необходимое условие для обеспечения долговременной и безотказной работы системы стеклоочистителя.

Обратная сборка элементов подкапотного пространства

После завершения ремонта или замены мотор-редуктора стеклоочистителя, приступают к обратной сборке демонтированных компонентов. Крайне важно соблюдать последовательность операций и рекомендованные моменты затяжки крепежных элементов во избежание вибраций, перекосов или повреждения проводки.

Особое внимание уделяют правильной укладке жгутов, фиксации разъемов и отсутствию помех для движущихся частей. Необходимо проверить свободный ход тяг стеклоочистителей до окончательной установки защитных кожухов и декоративных накладок.

  1. Монтаж мотор-редуктора: Установите узел на штатное место, совместив монтажные отверстия с кузовными проушинами. Затяните крепежные болты моментом 8–12 Н∙м.
  2. Подключение коммуникаций: Наденьте клеммную колодку на разъем электродвигателя до характерного щелчка. Проложите жгут проводов вдоль штатных трасс, зафиксировав хомутами.
  3. Установка рычажного механизма: Соедините тяги привода стеклоочистителей с выходным валом редуктора. Проверьте соосность шарниров и затяните гайки моментом 6–9 Н∙м.
  4. Крепление защитных элементов: Верните на место водоотражающий фартук, пластиковые подкрылки и уплотнители. Убедитесь в отсутствии перегибов дренажных трубок.

Финишные проверки

Перед запуском двигателя убедитесь в отсутствии инструмента в подкапотном пространстве. Включите зажигание и протестируйте все режимы работы стеклоочистителей:

  • Плавность хода щеток без подклиниваний
  • Корректность возврата в парковочное положение
  • Отсутствие посторонних шумов при работе

При выявлении отклонений немедленно заглушите двигатель и проведите диагностику соединений.

Тест-запуск системы в интервальном режиме

После выполнения ремонтных работ или замены компонентов мотор-редуктора стеклоочистителя обязательным этапом является проверка работы системы в интервальном режиме. Данный режим имитирует реальные условия эксплуатации при слабом дожде или моросящей погоде, когда щетки совершают циклические движения с паузами.

Для активации интервального режима переведите подрулевой переключатель в соответствующее положение (обычно обозначено символом "INT" или несколькими каплями). Контролируйте работу мотор-редуктора на протяжении 5-10 циклов, фиксируя ключевые параметры.

Критерии оценки корректной работы

  • Стабильность интервалов: Паузы между движениями щеток должны соответствовать установленному настройками времени (обычно 3-8 секунд).
  • Плавность запуска/остановки: Отсутствие рывков, заеданий или неконтролируемого смещения щеток при старте и завершении цикла.
  • Точность возврата в парковочное положение: После каждого цикла щетки обязаны полностью опускаться в нижнее положение без задержек.
  • Отсутствие посторонних шумов: При работе не допускаются скрежет, гул или щелчки в редукторном блоке.

Важно: При обнаружении отклонений (нестабильные паузы, подергивания, неполный возврат) проверьте:

  1. Корректность установки тяг и рычагов стеклоочистителя
  2. Натяжение пружин держателей щеток
  3. Состояние шестерен редуктора и цепность зубьев
  4. Надежность контактов в разъемах электропроводки
Параметр Норма Отклонение
Длительность цикла (движение + пауза) 4-12 сек (зависит от модели) Разброс времени >±1 сек
Ток потребления 3.5-6.5 А Скачки >1 А или падение ниже 3А
Температура корпуса редуктора До +45°C Локальный перегрев >+60°C

Фиксация стабильных параметров в течение теста подтверждает исправность мотор-редуктора, реле управления и цепи питания. Если система проходит проверку, установите защитный кожух и выполните финальную регулировку угла положения щеток.

Контроль скорости работы дворников на всех позициях

Контроль скорости работы дворников на всех позициях

Проверка скоростных режимов начинается с активации переключателя дворников в салоне автомобиля. Последовательно включаются все доступные позиции: прерывистый режим (если предусмотрен), первая и вторая скорости, а также режим интенсивной очистки. На каждом этапе необходимо визуально оценить соответствие частоты движения щеток заявленным характеристикам и отсутствие нехарактерных рывков.

Особое внимание уделяется стабильности работы при длительном цикле (3-5 минут). Замеры интервалов между ходами на прерывистом режиме проводятся секундомером: отклонение более 20% от нормы указывает на неисправность реле времени или блока управления. На высоких скоростях контролируется равномерность хода щеток по всей плоскости стекла без замедлений в крайних точках.

Ключевые параметры для диагностики

Ключевые параметры для диагностики

  • Рабочие диапазоны скоростей:

    1 позиция: 35-55 циклов/мин,

    2 позиция: 55-75 циклов/мин
  • Допустимые отклонения: ±5 циклов/мин при номинальном напряжении
  • Критерии неисправности:
    1. Отсутствие реакции на переключение режимов
    2. Самопроизвольное изменение скорости при стабильном напряжении
    3. Разница в скорости движения щеток более 15%
Тип несоответствияВозможная причина
Замедление на высоких оборотахИзнос щеток электродвигателя, задиры в редукторе
Нестабильная работа в прерывистом режимеНеисправность реле задержки, окисление контактов
Остановка в крайних положенияхПоломка зубьев шестерни, сбой датчика положения

Диагностика посторонних шумов при работе

Посторонние шумы в мотор-редукторе стеклоочистителя сигнализируют о механических неисправностях или износе компонентов. Точное определение характера звука (скрежет, стук, вой, писк) и условий его возникновения (старт, работа под нагрузкой, изменение скорости) позволяет локализовать проблему. Игнорирование этих симптомов приводит к прогрессирующим повреждениям и полному отказу узла.

Диагностика начинается с прослушивания работы устройства на всех режимах при снятых щетках стеклоочистителя. Необходимо исключить резонанс кузовных элементов, проверив крепление корпуса редуктора и тяг привода. Подключение мотора напрямую к АКБ помогает дифференцировать неисправности электрической и механической частей.

Характеристики шумов и методы проверки

Распространенные типы звуков и их источники:

  • Металлический скрежет – повреждение шестерен редуктора, отсутствие смазки
  • Вибрационный вой – износ подшипников вала якоря, деформация крыльчатки
  • Ритмичный стук – люфт в червячной паре, трещина планетарного механизма
  • Прерывистый писк – задиры на коллекторе, износ щеток электродвигателя

Алгоритм диагностики:

  1. Снимите защитный кожух редуктора, визуально оцените состояние шестерен и смазки
  2. Проверьте осевой и радиальный люфт валов (допуск – не более 0.3 мм)
  3. Прокрутите механизм вручную, выявите заедания или точки повышенного сопротивления
  4. Измерьте сопротивление обмоток электродвигателя (отклонение >15% от нормы указывает на межвитковое замыкание)
ШумКритичностьЭкспресс-проверка
Скрежет при реверсеВысокаяКонтроль состояния червячной передачи
Гул на высоких оборотахСредняяЗамер биения вала индикатором
Щелчки в крайних положенияхНизкаяПроверка ограничителя хода

Важно: После разборки обязательно очистите полости редуктора от старой смазки и металлической стружки. Проверьте термостойкость новой смазки – она должна сохранять свойства при -40°C...+120°C. При замене шестерен используйте только комплектные пары во избежание дисбаланса.

Проверка автоматического возврата дворников в парковку

Автоматический возврат в парковочное положение обеспечивается внутренним механизмом мотор-редуктора и управляющей электроникой. При неисправности дворники останавливаются произвольно, игнорируя заданную зону у нижнего края стекла. Основными причинами являются: износ контактной группы парковки, поломка шестерни кулачкового механизма, сбои реле управления или обрыв проводки.

Диагностику начинают с проверки реакции системы на выключение дворников при неполном цикле движения. Если возврат не происходит, мотор-редуктор демонтируют для детального анализа. Требуется мультиметр, контрольная лампа 12В и визуальный осмотр компонентов.

Порядок диагностики

  1. Проверка реле управления
    • Найдите реле стеклоочистителя в монтажном блоке
    • Замените на заведомо исправное и протестируйте работу парковки
  2. Тест контактной группы внутри редуктора
    • Снимите защитную крышку корпуса мотор-редуктора
    • Подайте напряжение 12В на клеммы мотора напрямую
    • Проверьте замыкание контактов парковки при ручном проворачивании вала в положение "Park"
  3. Контроль цепей питания
    КлеммаПроверкаНорма
    Питание мотора (+)Тестер + замок зажигания12В при включенных дворниках
    Парковочный контактПрозвонка на массуКЗ только в зоне парковки
    Управляющий проводСопротивление до реле0.2-0.5 Ом
  4. Осмотр механических компонентов
    • Проверьте целостность зубьев шестерни кулачкового механизма
    • Убедитесь в отсутствии деформации толкателя контактной пластины
    • Проконтролируйте плавность вращения вала без заеданий

Критичные дефекты: трещины на шестерне парковочного узла, подгоревшие контакты, нарушение геометрии возвратной пружины. При обнаружении этих повреждений требуется замена мотор-редуктора в сборе или ремонтного комплекта.

Добавление смазки в сочленения тяг привода

Добавление смазки в сочленения тяг привода

Проверка состояния смазки выполняется при демонтированном мотор-редукторе. Видимые сочленения тяг (шарниры, оси креплений) очищаются от грязи и остатков старой засохшей смазки ветошью. Обязательно проверяется целостность пыльников – поврежденные элементы подлежат замене для предотвращения вымывания новой смазки.

Используйте только рекомендованные автопроизводителем составы: литиевые или графитовые смазки (например, №158). Нанесение осуществляется через технологические отверстия в шарнирах или частичным разбором узлов. Избыток смазки удаляется – она не должна контактировать с резиновыми деталями привода.

Технология нанесения

  1. Обезжирить контактные поверхности шарниров растворителем
  2. Заполнить полость шприцем на 50-70% для сохранения компенсационного зазора
  3. Вручную подвигать тягой 5-7 раз для распределения состава
  4. Удалить выступившие излишки чистой ветошью
Тип шарнира Требуемый объем смазки Критический износ
Шаровый палец 0.8-1.2 мл Люфт > 0.5 мм
Втулочное соединение 0.3-0.5 мл Осевой зазор > 1 мм

Важно: При обнаружении коррозии или механических повреждений на поверхностях трения узел подлежит замене. Повторная обработка проводится каждые 30 000 км пробега либо при появлении скрипов во время работы стеклоочистителей.

Профилактические меры для увеличения ресурса мотор-редуктора стеклоочистителя

Регулярная очистка направляющих стеклоочистителей и мест их крепления от грязи, льда и снега предотвращает перегрузку электродвигателя при запуске. Контролируйте состояние щеток: изношенные резиновые элементы создают избыточное сопротивление, вынуждая мотор-редуктор работать в экстремальном режиме.

Систематически проверяйте герметичность корпуса редуктора и целостность пыльников на валах. Попадание влаги внутрь узла вызывает коррозию шестерен и замыкание обмоток электродвигателя. При сезонном обслуживании обрабатывайте подвижные элементы трансмиссии специальными смазками для червячных передач.

Ключевые процедуры обслуживания

  • Смазка механизма: Каждые 2 года заменяйте пластичную смазку в редукторном отсеке, используя составы с антикоррозионными присадками (например, Molykote EM-50L).
  • Диагностика электрики: Раз в 6 месяцев измеряйте потребляемый ток мотор-редуктора под нагрузкой. Отклонение от нормы (обычно 3-5А) сигнализирует о механических проблемах или износе щеток.
  • Защита контактов: Наносите диэлектрическую смазку на разъемы питания для предотвращения окисления и потери напряжения.
  1. Зимняя эксплуатация: Всегда очищайте лёд с ветрового стекла перед включением дворников. Замороженные щетки блокируют рычажный механизм.
  2. Плавный пуск: Избегайте многократного циклического включения при сильном обледенении – делайте паузы для оттаивания.
  3. Гидрофобная обработка: Наносите водоотталкивающие составы на стекло (типа Aquapel), уменьшая частоту работы щеток.
Параметр контроля Периодичность Критическое значение
Сопротивление изоляции обмоток Раз в 2 года ≥ 1 МОм
Свободный ход рычагов Каждое ТО Отсутствие заеданий
Уровень шума работы При каждом использовании Отсутствие скрежета/стука

Список источников

При подготовке материалов использовались специализированные технические руководства и отраслевая литература по автомобильным компонентам.

Основное внимание уделялось источникам, содержащим принципы работы, методы диагностики и практики восстановления электромеханических узлов.

  • Грибков В.М. Электрооборудование автомобилей: Учебник для СПО. М.: Академия, 2021.
  • Пехальский А.П. Устройство автомобилей: Практикум. М.: Форум, 2020.
  • Руководство по ремонту Lada Granta/ Kalina 2. Официальное издание АО "АВТОВАЗ". Тольятти, 2019.
  • Соснин Д.А. Автомобильные электрические системы: Диагностика неисправностей. СПб.: БХВ-Петербург, 2018.
  • Технический бюллетень №247 "Методы тестирования мотор-редукторов СГО". НИИ Автопрома, 2022.
  • ГОСТ Р 58149-2018 "Испытания электрооборудования автотранспортных средств. Общие требования".
  • Протоколы стендовых испытаний мотор-редукторов стеклоочистителей Bosch 1 987 002 003 (2020-2023 гг.).

Видео: Установил новый мотор-редуктор стеклоочистителя и произвёл его испытания.
