Неисправности рулевого редуктора ВАЗ-2106 и их устранение

Статья обновлена: 18.08.2025

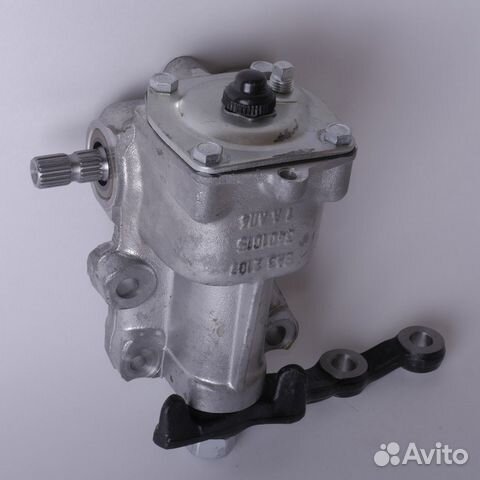

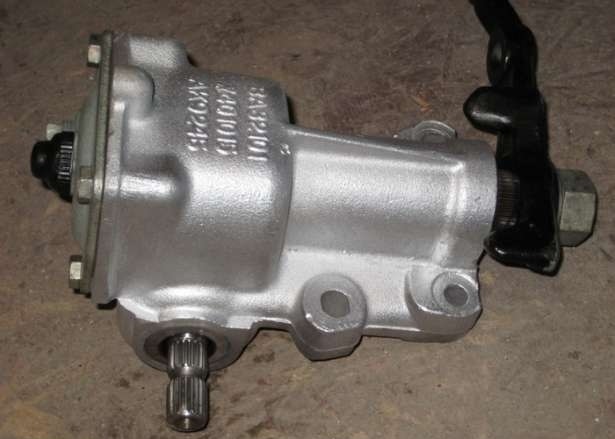

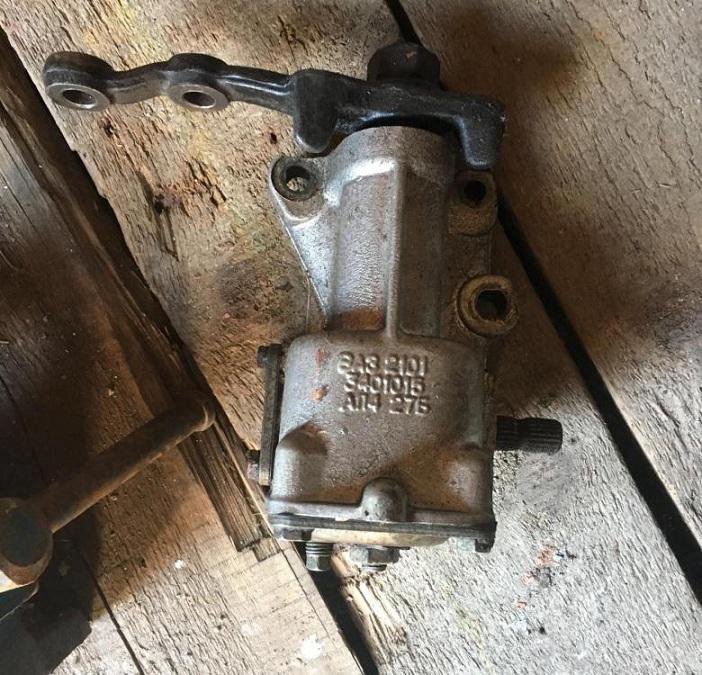

Рулевой редуктор – критически важный узел в системе управления легендарной "классики" ВАЗ-2106. От его исправности напрямую зависят безопасность движения, комфорт водителя и предсказуемость поведения автомобиля на дороге.

Конструкция червячного механизма, десятилетиями доказавшая свою надежность, все же подвержена характерным неисправностям. Утечки масла, повышенный люфт руля, стуки или тяжелое вращение баранки – типичные симптомы, сигнализирующие о проблемах в редукторе.

Своевременная диагностика и понимание причин этих неполадок позволяют не только устранить дефекты, но и предотвратить их развитие. Знание особенностей обслуживания и ремонта рулевого редуктора ВАЗ-2106 – ключ к сохранению точной управляемости автомобиля на долгие годы.

Основные компоненты: червяк, ролик, сошка

Червяк представляет собой винтовой вал с трапециевидной резьбой, непосредственно соединённый с рулевым валом. При повороте руля вращение передаётся на червяк, который преобразует круговое движение в плоскостное смещение ролика. От точности изготовления и состояния поверхности червяка зависит отсутствие люфта и плавность хода рулевого управления.

Ролик выполняет роль ведомого элемента, жёстко зафиксированного на оси в вилке вала сошки. Он находится в постоянном зацеплении с червяком, катясь по его резьбовым канавкам при вращении. Конструктивно ролик оснащён игольчатым подшипником, снижающим трение, и регулировочным механизмом для выставления оптимального зазора с червяком.

Червяк
- Проблемы: выработка рабочих граней резьбы, образование задиров, деформация вала
- Решения: замена при критическом износе, шлифовка поверхности (при наличии ремкомплекта)
Ролик
- Проблемы: разрушение игольчатого подшипника, выкрашивание опорной поверхности, износ оси
- Решения: регулировка эксцентриковой втулкой, замена ролика в сборе с подшипником
Сошка
- Проблемы: люфт в шлицевом соединении с валом, трещины в плече рычага, износ резьбы наконечника
- Решения: протяжка крепёжной гайки, замена при механических повреждениях

Стук в рулевом редукторе: диагностика причин

Стук в рулевом редукторе ВАЗ-2106 проявляется как характерный глухой звук при проезде неровностей или повороте руля на месте. Этот симптом указывает на наличие люфта в механизме, что напрямую влияет на безопасность управления и требует немедленной диагностики.

Игнорирование проблемы приводит к прогрессирующему износу деталей, усилению стука и ухудшению управляемости. Для точного определения причины необходимо последовательно проверить ключевые узлы редуктора, начиная с простых регулировок и заканчивая разборкой механизма.

Основные источники стука и методы их выявления

Износ червячной пары: проверяется при снятом редукторе. Видимые выработки на червяке или ролике, задиры на поверхности.
Люфт в подшипниках червяка: при покачивании рулевого вала вверх-вниз ощущается вертикальный стук. Усилие на руле меняется при вращении.
Износ подшипника вала сошки: определяется при отключенных тягах. Люфт вала при покачивании сошки в радиальном направлении.
Ослабление регулировки зацепления: руль легко проворачивается с большим холостым ходом. Регулировочный винт на верхней крышке ослаблен.
Дефекты крепления редуктора: трещины или следы коррозии на кронштейне кузова. Ослабленные гайки крепления (проверяется затяжкой).
Износ шлицев сошки: визуальный люфт при резком повороте руля влево-вправо помощником (сошка отслеживается визуально).

Порядок диагностики:

Зафиксировать автомобиль на ровной площадке, снять защитный кожух рулевого вала.
Проверить затяжку гаек крепления редуктора к кузову (момент 60-80 Н∙м).
Определить наличие вертикального люфта рулевого вала (покачиванием вверх-вниз).
Оценить регулировку зацепления: вращением регулировочного винта (предварительно ослабив контргайку) до устранения холостого хода.
Отсоединить рулевые тяги, проверить радиальный люфт вала сошки.
При сохранении стука – демонтировать редуктор для дефектовки червячной пары и подшипников.

Признак	Вероятная причина	Экспресс-проверка
Стук при резком повороте руля	Износ шлицев сошки	Визуальный контроль люфта соединения
Глухие удары на неровностях	Ослабление крепления редуктора	Затяжка гаек кронштейна
Хруст при вращении руля	Разрушение подшипников	Покачивание валов в осевом/радиальном направлении

Критически важно проверять состояние опорной втулки вала червяка (расположена под сальником) – её износ вызывает осевой люфт. Для точной диагностики подшипников требуется частичная разборка редуктора и замер люфтов индикатором. Регулировка зацепления выполняется только при исправных подшипниках!

Люфт руля: проверка и допустимые значения

Люфт рулевого колеса на ВАЗ-2106 – критический параметр, напрямую влияющий на безопасность. Превышение допустимых значений вызывает запаздывание реакции автомобиля на действия водителя, ухудшает управляемость и может указывать на износ компонентов редуктора или рулевых тяг.

Для точной проверки потребуется люфтомер, но предварительную оценку можно провести самостоятельно. Установите передние колеса параллельно оси движения, запустите двигатель (для работы ГУР) и покачайте руль влево-вправо, фиксируя угол свободного хода до начала поворота колес.

Допустимые значения и процедура проверки

Нормативы по ГОСТ Р 51709-2001: максимальный люфт не должен превышать 10 градусов для легковых автомобилей. Для ВАЗ-2106 специалисты рекомендуют поддерживать значение в пределах 5–7 градусов.

Этапы диагностики:

Поставьте автомобиль на ровную площадку, зафиксируйте стояночный тормоз.
Поверните руль до момента начала поворота колес, отметьте положение.
Плавно поверните руль в противоположную сторону, снова зафиксировав точку сопротивления.
Измерьте угол между метками (используйте транспортир или люфтомер).

Состояние	Значение люфта	Действия
Норма	≤ 10°	Контроль при ТО
Превышение	10–20°	Диагностика редуктора и тяг
Опасное	> 20°	Немедленный ремонт

Основные причины увеличения люфта:

Износ червячной пары редуктора
Зазор в подшипниках вала руля
Деформация или выработка картера редуктора
Ослабление крепления рулевой колонки
Износ шарниров рулевых тяг

При превышении нормы проведите детальную диагностику: проверьте затяжку гайки червяка, состояние регулировочного винта на верхней крышке редуктора и шплинтовку соединений. Регулировку зацепления червяка с роликом выполняйте только после исключения неисправностей рулевых тяг и наконечников.

Течь масла из редуктора: уплотнительные сальники

Течь трансмиссионного масла через уплотнительные сальники – распространённая неисправность рулевого редуктора ВАЗ-2106. Основными точками протечек являются сальник вала сошки и сальник вала рулевой колонки. Потеря герметичности приводит к падению уровня масла, ухудшению смазки механизма, усилению износа деталей и загрязнению подкапотного пространства.

Игнорирование проблемы провоцирует ускоренный износ червячной пары, появление люфтов в рулевом управлении и характерный гул при повороте руля. Своевременная диагностика и замена изношенных уплотнений критически важны для безопасности и сохранения ресурса редуктора.

Причины и методы устранения

Основные причины течи сальников:

Естественный износ: Резина сальников дубеет и теряет эластичность со временем.
Дефекты посадочных мест: Задиры или коррозия на валах под сальником.
Повышенное давление внутри редуктора: Забитый сапун не стравливает избыточное давление.
Некорректный монтаж: Перекос или повреждение кромки сальника при установке.
Некачественные запчасти: Использование сальников сомнительного производства.

Последовательность замены сальника вала сошки:

Слить трансмиссионное масло из редуктора.
Отсоединить тяги рулевых наконечников от сошки.
Выкрутить гайку крепления сошки, снять сошку специальным съёмником.
Аккуратно поддеть и извлечь старый сальник (используя отвёртку или съёмник).
Очистить посадочное место, смазать новый сальник маслом.
Запрессовать новый сальник заподлицо с корпусом (используя оправку подходящего диаметра).
Установить сошку, затянуть гайку с рекомендуемым моментом.
Заправить редуктор свежим маслом до контрольного уровня.

Ключевые рекомендации:

Обязательно очистите и проверьте сапун на крышке редуктора – его засорение частая косвенная причина выдавливания сальников.
Перед запрессовкой нового сальника смажьте его рабочую кромку и посадочное место в корпусе.
Используйте только рекомендованное трансмиссионное масло (например, ТАД-17И или его современные аналоги GL-4).
После замены сальника и заправки масла несколько раз поверните руль от упора до упора для удаления воздушных пробок из системы, затем повторно проверьте уровень масла.

Замена сальника червячного вала

Течь сальника червячного вала – распространённая проблема, приводящая к утечкам масла из картера редуктора и снижению уровня смазки. Игнорирование ситуации вызывает ускоренный износ червячно-роликовой пары, увеличение люфта рулевого вала и появление скрипов при повороте руля.

Основными признаками неисправности являются масляные пятна под автомобилем в зоне рулевого редуктора, запотевание корпуса сальника, следы масла на защитных чехлах тяг и падение уровня жидкости в бачке ГУР (или в самом редукторе на моделях без усилителя). Для замены потребуется новый сальник (обычно 22х35х10 мм), чистая ветошь, отвёртка, молоток и съёмник.

Порядок работ

Слить масло из редуктора через пробку заливного отверстия, подставив ёмкость.
Отсоединить кардан рулевого вала от червяка, выкрутив гайки крепления и стянув вилку шарнира.
Снять пыльник червячного вала, отжав стопорное кольцо отвёрткой.
Демонтировать старый сальник:
- Аккуратно поддеть его отвёрткой или шилом, избегая повреждений посадочного места.
- Использовать съёмник при плотной посадке.
Очистить посадочную поверхность в картере от грязи и остатков масла ветошью.
Установить новый сальник:
- Смазать кромки густой смазкой (Литол-24).
- Аккуратно запрессовать заподлицо с корпусом молотком через деревянную проставку или оправку подходящего диаметра.
- Проверить отсутствие перекоса.
Собрать узел в обратной последовательности: установить пыльник, закрепить кардан рулевого вала.
Заполнить редуктор маслом до уровня контрольного отверстия (ТАД-17И или аналоги).
Прокачать систему (для ГУР): вращать руль от упора до упора при работающем двигателе до исчезновения воздушных пузырей в бачке.

После замены обязательно проконтролируйте отсутствие течей в первые 100-200 км пробега. Использование неоригинальных сальников низкого качества или ошибки при запрессовке часто приводят к повторным протечкам. При сложном демонтаже старого уплотнения без съёмника иногда требуется частичная разборка редуктора.

Регулировка зацепления червяка и ролика

Неправильный зазор в зацеплении червяка и ролика приводит к уводу автомобиля с траектории, стукам в рулевом управлении и ускоренному износу деталей. Избыточное усилие на руле или повышенный люфт свыше 5-10° – явные признаки необходимости регулировки, которая выполняется при снятом рулевом валу.

Процедура требует точности: недостаточное зацепление вызывает люфт и удары, а чрезмерное – перегрев редуктора, заедание руля и быстрый износ пар трения. Контроль осуществляется через момент проворачивания вала червяка динамометрическим ключом.

Порядок регулировки

Ослабьте контргайку регулировочного винта на боковой крышке редуктора ключом на 13 мм
Вращайте регулировочный винт отверткой:
- По часовой стрелке – уменьшение зазора
- Против часовой – увеличение зазора
Контролируйте момент сопротивления:
- Новый редуктор: 0,2-0,5 Н·м
- Б/у редуктор: до 0,8 Н·м
Зафиксируйте винт, затяните контргайку с моментом 12-20 Н·м

Параметр	Норма	Последствия нарушения
Осевой люфт вала	≤ 0,05 мм	Вибрация руля, стук
Усилие проворачивания	0,3-0,8 Н·м	Закусывание или люфт
Люфт рулевого колеса	≤ 5°	Ухудшение реакции

После регулировки проверьте отсутствие заеданий при полном повороте руля в обе стороны. При неравномерном усилии или шумах разберите редуктор для осмотра ролика и червяка на предмет выработки. Помните: регулировка компенсирует только естественный износ – при глубоких бороздах на деталях требуется замена пары.

Тугой ход руля: перетяжка или износ подшипников

Затрудненное вращение рулевого колеса на ВАЗ-2106 часто указывает на проблемы в редукторе. Две основные причины – критический износ подшипников червячной пары или неправильная регулировка зацепления червяка и ролика (перетяжка). Требуется точная диагностика для выбора правильного ремонта.

Перетяжка возникает при чрезмерной затяжке регулировочного винта на крышке редуктора, увеличивающем усилие проворачивания вала сошки. Износ подшипников вала червяка проявляется люфтом, гулом при движении и прогрессирующим сопротивлением повороту руля из-за разрушения сепараторов или тел качения.

Диагностика и устранение

Проверка подшипников:

Снимите рулевую сошку и картер рулевой колонки для доступа к верхней крышке редуктора.
Демонтируйте вал червяка: если он вращается с заеданием или ощутимым люфтом при покачивании – подшипники требуют замены.
Осмотрите дорожки качения на валу и в картере: выкрашивание, задиры подтверждают износ.

Проверка регулировки:

Ослабьте контргайку регулировочного винта на боковой крышке.
Проворачивайте винт против часовой стрелки на 15-20°.
Проверьте ход руля: если усилие снизилось, а люфт в пределах нормы (до 10° на руле) – причина была в перетяжке.

Симптом	Перетяжка	Износ подшипников
Усилие на руле	Равномерно высокое	Рывками, с заеданием
Люфт вала червяка	Отсутствует	Ощутимый при покачивании
Шум	Нет	Гул/хруст при повороте

При износе подшипников обязательна замена комплекта с запрессовкой новых деталей и последующей регулировкой зацепления. После регулировки от перетяжки проверьте отсутствие задиров на зубьях червяка и ролика – повреждения потребуют замены пары.

Ремонт подшипников верхней крышки

Износ подшипников верхней крышки рулевого редуктора ВАЗ-2106 проявляется характерным гулом при движении, люфтом рулевого вала или подтеканием смазки через сальник. Основные причины – естественная усталость металла, недостаточная смазка или попадание абразивных частиц в корпус редуктора.

Игнорирование проблемы приводит к усилению вибраций на руле, ускоренному износу червячной пары и риску заклинивания механизма. Для ремонта потребуется демонтаж редуктора, новый комплект подшипников (обычно № 180502 или 180503), съемник и герметик.

Порядок замены подшипников

Снимите редуктор с автомобиля, очистите корпус от грязи.
Открутите болты крепления верхней крышки, аккуратно снимите её вместе с регулировочными шайбами.
Извлеките вал червяка, затем выпрессуйте старые подшипники съемником. Если наружное кольцо осталось в корпусе – используйте гидравлический съемник или оправку.
Промойте посадочные места керосином, проверьте вал на биение (допуск – не более 0,05 мм).
Нагрейте крышку до 80-100°C, запрессуйте новые подшипники оправкой, ударяя только по наружному кольцу.
Нанесите слой герметика на привалочную плоскость крышки, установите её с сохранением количества регулировочных шайб.

Критические моменты:

Не допускается установка подшипников с усилием на внутреннее кольцо – это повреждает сепаратор.
Обязательно замените сальник вала (ГОСТ 8752-79) при сборке.
После монтажа проверьте момент проворачивания вала (1,5-2,5 Н·м) и отрегулируйте зацепление червяка.

Тип подшипника	Размеры (мм)	Аналоги
180502	15×35×11	630102, HRB 6301
180503	17×40×12	630103, SKF 6302

Шум при повороте: проблемы с роликовой парой

Характерный гул или скрежет при повороте руля на ВАЗ-2106 часто указывает на неисправность роликовой пары рулевого редуктора. Звук обычно усиливается на малой скорости или при повороте колес на месте, что свидетельствует о критическом износе контактных поверхностей роликов и червяка.

Игнорирование проблемы приводит к прогрессирующему разрушению деталей, увеличению люфта рулевого вала и риску заклинивания редуктора. Это не только снижает точность управления, но и создает аварийную ситуацию из-за возможной потери контроля над автомобилем.

Основные причины и методы устранения

Причина шума	Способ решения
Выработка рабочих поверхностей роликов	Замена роликовой пары в сборе
Износ червяка вала рулевой колонки	Замена червяка или всего редуктора
Дефицит смазки в зоне контакта	Промывка механизма и закладка новой смазки (ШРУС-4)
Неправильная регулировка зацепления	Корректировка положения ролика регулировочным винтом

Порядок замены роликовой пары:

Слить масло из редуктора через пробку на нижней крышке
Демонтировать сошку и снять боковую крышку редуктора
Извлечь ось ролика с изношенной парой
Установить новую роликовую пару с нанесением смазки
Отрегулировать зацепление по контрольному моменту проворачивания

После ремонта обязательна проверка герметичности сальников и отсутствия подтеков масла. Люфт руля не должен превышать 10 градусов, а усилие на рулевом колесе – соответствовать нормативам завода-изготовителя. При сильном износе червяка рекомендована замена всего редуктора.

Замена втулок сошки редуктора

Износ втулок сошки проявляется повышенным люфтом рулевого вала и стуком при движении по неровностям. Для замены потребуется снятие редуктора с автомобиля, так как работы выполняются в условиях стационарной мастерской.

Необходимо подготовить новые бронзовые втулки (номинальный размер Ø32 мм), съёмник для подшипников, оправку для запрессовки, молоток и ветошь. Обязательна предварительная промывка посадочных мест в картере редуктора.

Последовательность работ

Демонтаж сошки: открутите гайку крепления сошки (ключ на 36), снимите шайбу и выбейте сошку лёгкими ударами через медную проставку.
Извлечение старых втулок: используя съёмник или оправку, выпрессуйте изношенные втулки в направлении картера редуктора.
Подготовка посадочных мест: зачистите внутренние поверхности от задиров наждачной бумагой зернистостью 400-600, обезжирьте уайт-спиритом.
Запрессовка новых втулок:
- Смажьте наружные поверхности втулок моторным маслом
- Установите втулку строго параллельно посадочному отверстию
- Запрессуйте с усилием 2-3 тс до упора
Обработка после установки: разверните внутренний диаметр втулок до Ø22 мм под посадку вала сошки с зазором 0.025-0.077 мм.

Критичные параметры	Допустимые значения
Зазор втулка/вал	0.025-0.077 мм
Биение втулок	не более 0.05 мм
Усилие запрессовки	2-3 тс

После сборки проверьте отсутствие заеданий при повороте вала сошки рукой. Категорически запрещена установка втулок с видимыми механическими повреждениями или без последующей обработки развёрткой.

Клин руля в крайних положениях: регулировка ограничителей

Клин рулевого колеса при полном повороте на ВАЗ-2106 возникает из-за неправильного контакта шин с элементами подвески или кузова. Проблема устраняется корректировкой ограничительных болтов на рулевых тягах, которые контролируют максимальный угол поворота колёс.

Неправильная настройка приводит к перегрузке редуктора, ускоренному износу покрышек и нарушению управляемости. Регулировку следует выполнять на ровной площадке с предварительно проверенным давлением в шинах и свободным ходом руля.

Процедура регулировки

Необходимые инструменты:

Ключ на 13
Домкрат с подставками
Монтажная лопатка

Последовательность действий:

Вывесить передние колёса, сняв нагрузку с подвески
Ослабить контргайку ограничительного болта на внешней стороне рулевой тяги
Повернуть руль до упора в проблемную сторону
Вращать ограничитель до положения, когда:
- Зазор между шиной и рычагом/стабилизатором составляет 5-8 мм
- Отсутствует контакт с брызговиком крыла
Зафиксировать положение контргайкой с усилием 35-45 Н·м
Проверить свободный ход руля в обоих крайних положениях

Важно! Регулировка выполняется попарно на обеих тягах. Разница в угле поворота колёс более 3° требует повторной настройки.

Параметр	Нормативное значение
Минимальный зазор шина-элемент	5 мм
Момент затяжки контргайки	35-45 Н·м
Допустимая разница углов поворота	≤ 3°

После регулировки обязательна проверка углов установки колёс. Деформация ограничителей или резьбовых соединений требует замены деталей.

Подтекание через пробку заливного отверстия

Утечка жидкости ГУР через пробку заливной горловины редуктора – распространённая проблема, вызванная нарушением герметичности соединения. Основная причина – износ или деформация уплотнительного кольца (сальника) на самой пробке. Со временем резина теряет эластичность, трескается или "дубеет", переставая плотно прилегать к стенкам горловины.

Дополнительными факторами могут выступать повреждение резьбы на пробке или горловине, перетяжка пробки при закручивании (приводящая к смятию уплотнителя), а также повышенное давление в системе из-за неисправностей насоса или забитого фильтра. Симптомы – масляные потёки на корпусе редуктора ниже пробки и снижение уровня жидкости в бачке.

Способы устранения

Замена уплотнительного кольца:

Купите новое резиновое уплотнительное кольцо (подходящее по размеру для пробки редуктора ВАЗ-2106).
Очистите резьбу пробки и горловины от грязи и старой смазки.
Снимите старое кольцо, установите новое. Перед закручиванием слегка смажьте кольцо чистым маслом ГУР.
Затяните пробку от руки с умеренным усилием (перетяжка повредит новое кольцо).

Проверка и замена пробки/горловины:

Визуально осмотрите пробку и резьбу горловины на предмет сколов, заусенцев, глубоких царапин.
При сильном повреждении резьбы пробки – замените пробку.
При повреждении резьбы в самой горловине редуктора – потребуется ремонт резьбы (нарезка ремонтной) или замена крышки редуктора.

Контроль системы:

После ремонта проверьте уровень жидкости ГУР.
Убедитесь в отсутствии избыточного давления (проверьте работу насоса, состояние фильтра и шлангов).

Выбор трансмиссионного масла для заливки в рулевой редуктор ВАЗ-2106

Для рулевого редуктора ВАЗ-2106 используется исключительно трансмиссионное масло, предназначенное для механических коробок передач и редукторов. Применение жидкостей для автоматических трансмиссий (ATF) или универсальных масел недопустимо. Ключевой параметр выбора – вязкость по классификации SAE, оптимальными являются масла классов 75W-90, 80W-90 или 85W-90. Масло должно обеспечивать надежную смазку червячной пары и подшипников, работающих под значительной нагрузкой.

Объем масла, необходимый для заправки редуктора, составляет 0,25 литра. Рекомендуется использовать качественные масла проверенных брендов, соответствующие спецификациям GL-4 (API) или TM-4 (ГОСТ), которые обеспечивают необходимые противозадирные и противоизносные свойства, безопасные для желтых металлов (латуни, бронзы), широко применяющихся в редукторе. Устаревшая спецификация ТМ5-9 (по ГОСТ 23652-79) также может применяться, но современные аналоги GL-4/TM-4 предпочтительнее.

Спецификация	Назначение	Применимость для ВАЗ-2106
API GL-4	Масла для гипоидных передач умеренных условий, совместимы с желтыми металлами	Оптимальный выбор
API GL-5	Масла для гипоидных передач в тяжелых условиях, содержат агрессивные присадки	Недопустимо! Разрушает латунные детали редуктора.
ГОСТ TM-4	Аналог GL-4, для гипоидных и других передач	Рекомендуется
ГОСТ ТМ5-9 (устар.)	Для гипоидных передач с малым смещением осей	Допустимо (использовалось ранее)
ATF (Dexron, Mercon и т.п.)	Масло для автоматических коробок передач	Недопустимо!

Промывка редуктора перед заменой масла

Промывка рулевого редуктора ВАЗ-2106 перед заливкой свежего масла – обязательная процедура для удаления продуктов износа, металлической стружки и старых отложений. Игнорирование этого этапа приводит к быстрому загрязнению нового масла и снижению эффективности работы механизма.

Особенно критична промывка при наличии явных признаков загрязнения: густом или закоксованном масле, металлической взвеси на сливной пробке, а также после ремонта редуктора или установки б/у узла.

Порядок выполнения промывки

Процедура выполняется после слива отработанного масла:

Залейте в редуктор специальную промывочную жидкость (примеры: Liqui Moly Lenkungs-Getriebe-Reiniger, MANNOL Spulung Getriebeöl).
Установите машину на ровную поверхность. Плавно поворачивайте рулевое колесо от упора до упора 10-15 раз для циркуляции жидкости.
Слейте промывочный состав через сливное отверстие. Дождитесь полного стекания.
Повторите пункты 1-3 при сильном загрязнении или используйте промывочное минеральное масло в качестве второго этапа.

Тип средства	Назначение	Примеры
Специализированные промывки	Активное растворение отложений	LIQUI MOLY, MANNOL
Минеральное масло (промывочное)	Механическое вымывание загрязнений	ТМ-5-18, Lada Mineral

Снятие редуктора с автомобиля: подготовка

Перед началом демонтажа рулевого редуктора ВАЗ-2106 обеспечьте безопасные условия работы: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, отключите минусовую клемму аккумулятора. Подготовьте необходимый инструмент – набор гаечных ключей (на 13, 17, 19, 22), головки с воротком, пассатижи, съемник рулевых тяг, молоток и монтировку.

Очистите корпус редуктора и прилегающие узлы (рулевые тяги, картер двигателя, кронштейны крепления) от грязи и масляных потеков ветошью с растворителем. Это предотвратит попадание абразива в механизм при разборке и упростит визуальный контроль соединений. Проверьте наличие свободного доступа к нижней части моторного отсека – при необходимости демонтируйте воздушный фильтр или элементы выхлопной системы.

Ключевые этапы предварительных работ

Ослабление крепления рулевой колонки: В салоне снимите пластиковый кожух вала, открутив саморезы крестовой отверткой. Ослабьте гайку болта фиксации кардана к рулевому валу в районе педального узла.
Демонтаж защитных элементов: Удалите пыльник редуктора, аккуратно поддев отверткой места его посадки в пазах на корпусе и рулевой сошке.
Обработка резьбовых соединений: Обильно нанесите проникающую смазку (WD-40 или аналог) на гайки крепления рулевых тяг к рейке, стопорные болты маятникового рычага и кронштейнов редуктора. Выждите 15-20 минут для размягчения коррозии.

Элемент	Тип крепежа	Примечание
Болт карданного шарнира	Гайка на 13	Доступ со стороны салона
Кронштейны редуктора	Гайки на 17 (2 шт.)	Нижнее крепление к лонжерону
Гайки рулевых тяг	Контргайки на 19	Требуется съемник

Отсоедините шланги гидроусилителя (при наличии ГУР), предварительно подставив емкость для слива рабочей жидкости. Заглушите отверстия чистыми пробками.
Снимите приводной ремень насоса ГУР (если установлен), ослабив натяжной ролик ключом на 17.
Обеспечьте поддержку двигателя: установите деревянный брусок или домкрат с прокладкой под картер для предотвращения провисания силового агрегата после снятия кронштейнов редуктора.

Демонтаж рулевых тяг и сошки

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами и снимите клемму с аккумулятора. Подготовьте необходимый инструмент: набор гаечных ключей, съемник шаровых опор, молоток и монтировку.

Очистите резьбовые соединения тяг и сошки от грязи, обработайте проникающей смазкой (WD-40 или аналогом). Ослабьте контргайки на рулевых тягах и муфтах, но не откручивайте полностью – это упростит последующую регулировку схождения при сборке.

Последовательность демонтажа

Шаровые опоры тяг:

Снимите защитные колпачки пальцев шаровых опор
Используя съемник, выпрессуйте пальцы из поворотных кулаков:
- Закрепите съемник параллельно оси пальца
- Проворачивайте центральный болт до характерного щелчка
При закисании резьбы аккуратно постучите молотком по съемнику

Сошка рулевого редуктора:

Действие	Особенности
Отверните гайку крепления	Удерживайте палец сошки ключом за шлицы
Снимите шплинт	При повреждении высверлите аккуратно
Выбейте палец молотком	Используйте медную прокладку

После отсоединения тяг отметьте положение муфт краской – это сохранит настройки схождения. Извлеките тяги вместе с муфтами, избегая перекручивания пыльников. Проверьте состояние пыльников и втулок – при наличии трещин или разрывов детали подлежат замене.

Разборка корпуса редуктора: последовательность

Перед началом демонтажа тщательно очистите корпус редуктора от грязи и масла, предотвращая попадание абразивных частиц внутрь механизма. Подготовьте чистую рабочую зону и необходимый инструмент: торцовые ключи, съемник стопорных колец, молоток, отвертки.

Слейте трансмиссионное масло через заливное отверстие, предварительно сняв защитный колпачок. Отверните контргайку тяги со стороны сошки, используя спецключ 17 мм, после чего снимите тягу с червячного вала при помощи съёмника шаровых шарниров.

Поэтапный демонтаж компонентов

Открутите крепёжные болты на верхней крышке корпуса (6 элементов под ключ 12 мм). Аккуратно снимите крышку вместе с регулировочной прокладкой.
Извлеките вал сошки: снимите стопорное кольцо с торца вала, используя узкогубцы. Легкими ударами молотка через медную проставку выбейте вал из корпуса.
Демонтируйте червячный вал: отверните гайку крепления нижней крышки (ключ 17 мм), снимите крышку с уплотнительным кольцом. Вытолкните червяк с подшипниками наружу.
Разберите картер: извлеките регулировочный винт с контргайкой со стороны верхнего люка. Достаньте упорную шайбу и вал-сектор.

Критические моменты: Маркируйте положение регулировочных прокладок перед снятием. Фиксируйте все стопорные кольца и пружинные шайбы – их потеря приведёт к некорректной сборке. Избегайте ударных нагрузок на посадочные места подшипников.

Компонент	Тип крепежа	Инструмент
Верхняя крышка	6 болтов М8	Ключ 12 мм
Гайка вала сошки	Контргайка М22	Спецключ 17 мм
Нижняя крышка	Гайка М14	Торцовый ключ 17 мм
Регулировочный винт	Контргайка М10	Рожковый ключ 10 мм

После разборки промойте все детали в керосине. Проверьте зеркало корпуса на отсутствие раковин и трещин, особенно в зоне сальников. Уложите узлы в порядке разборки для упрощения последующей сборки.

Дефектовка деталей: критерии замены

Контроль состояния компонентов рулевого редуктора проводится визуально и инструментально. Основные критерии – допустимые зазоры, отсутствие деформаций и механических повреждений.

Детали с необратимым износом или нарушением геометрии подлежат обязательной замене. Комплектующие, не соответствующие заводским допускам, снижают точность управления и ускоряют выход редуктора из строя.

Ключевые узлы и параметры контроля

Деталь	Критерии замены
Червячный вал	Задиры, сколы или вмятины на рабочей поверхности Радиальное биение вала > 0.05 мм Увеличенный зазор в зацеплении с роликом
Ролик червяка	Выработка на боковых гранях или посадочном отверстии Люфт оси ролика относительно вала сошки Нарушение плавности вращения
Вал сошки	Износ шлицевого соединения с сошкой Видимый изгиб вала (проверяется индикатором) Выработка в зоне установки подшипников
Корпус редуктора	Трещины в материале Деформация посадочных плоскостей Износ резьбы регулировочных винтов

Дополнительные компоненты:

Подшипники – заменяются при ощутимом люфте, шуме или заедании
Сальники – обязательная замена при потере эластичности, трещинах или деформации
Регулировочные прокладки – утилизируются при наличии коррозии или изменении толщины >0.01 мм

Последствия использования некачественных запчастей

Установка дешёвых аналогов или контрафактных деталей в рулевой редуктор ВАЗ-2106 провоцирует ускоренный износ узла. Низкосортные материалы не выдерживают рабочих нагрузок, что приводит к критическим деформациям элементов под давлением гидравлики. Особенно уязвимы шестерёнчатые пары и уплотнители, теряющие геометрию уже через 500-1000 км пробега.

Нарушение герметичности системы – неизбежное следствие применения неоригинальных сальников и прокладок. Резиновые компоненты низкого качества дубеют, трескаются или разбухают от контакта с техническими жидкостями. Это вызывает течь масла из-под крышки редуктора, корпуса клапана или гидравлических магистралей, приводя к падению давления в контуре.

Ключевые риски и сопутствующие поломки

Блокировка рулевого вала из-за разрушения опорных втулок или деформации червячной пары
Вибрации на руле, усиливающиеся на неровностях – признак сколов на зубьях шестерни
Закусывание при повороте, вызванное перекосом распределительного клапана

Некачественная деталь	Последствие для системы
Подшипники	Люфт рейки, стук в передней подвеске
Упорная гайка	Самопроизвольное вращение вала, потеря управления
Регулировочный болт	Невозможность устранения зазора в зацеплении

Экономия на запчастях многократно увеличивает нагрузку на насос ГУР – работающий с перебоями редуктор вынуждает его функционировать в режиме постоянной перегрузки. Это влечёт перегрев масла, вспенивание жидкости и преждевременный выход из строя насоса. Полная замена узла рулевого управления становится единственным решением при критическом повреждении корпуса редуктора из-за усталости металла.

Восстановление вала сошки методом шлифовки

Основной проблемой вала сошки является критический износ поверхности под сальник и подшипник, приводящий к утечкам масла и люфтам. Шлифовка восстанавливает геометрию и чистоту поверхности, устраняя риски преждевременного выхода из строя новых уплотнений. Этот метод применим при отсутствии глубоких задиров или коррозии, превышающей допустимый предел съёма металла.

Процесс требует демонтажа вала с редуктора и последующей установки в токарный станок. Обработка ведётся абразивными кругами с точным контролем размеров: снятие слоя металла не должно превышать 0.2-0.3 мм для сохранения прочности детали. Обязательна финишная полировка для достижения шероховатости Ra ≤ 0.32 мкм, обеспечивающей герметичность контакта с сальником.

Ключевые этапы технологии

Дефектовка: Замер диаметра индикатором и визуальный контроль состояния поверхности.
Подготовка: Обезжиривание, центровка и надёжная фиксация вала в патроне станка.
Черновая обработка: Снятие минимального слоя для устранения эллипсности и конусности.
Чистовая шлифовка: Доведение диаметра до ремонтного размера (обычно уменьшение на 0.25 мм).
Полировка: Снятие микрозадиров войлочным кругом с пастой ГОИ.

Рекомендации: После шлифовки обязательна установка ремонтного сальника (увеличенного на 0.25 мм) и проверка биения вала (допуск – до 0.05 мм). При сильном износе шлицевой части или резьбы метод неэффективен – требуется замена вала.

Установка ремонтных втулок вместо вальцованных

Основная проблема вальцованных втулок вала сошки рулевого редуктора ВАЗ-2106 – критический износ посадочных мест и образование люфта при пробеге свыше 100-150 тыс. км. Зазор между валом и корпусом редуктора приводит к утечке рабочей жидкости, нестабильному усилию на руле и стукам, что напрямую влияет на безопасность управления.

Установка ремонтных втулок вместо штатных вальцованных – распространённое решение для восстановления геометрии посадочных гнёзд. Эти втулки изготавливаются из бронзы или антифрикционного сплава, имеют увеличенный наружный диаметр и стандартное внутреннее отверстие под размер вала, что позволяет компенсировать выработку корпуса без сложной механической обработки.

Ключевые этапы и особенности замены

Процесс установки требует демонтажа редуктора и включает:

Извлечение старых втулок высверливанием или выпрессовкой с обязательной очисткой посадочных мест от заусенцев.
Запрессовку новых ремонтных втулок с нагревом корпуса редуктора до 150-200°C и охлаждением втулок (сухой лёд или морозильная камера).
Окончательную обработку развёрткой для обеспечения соосности отверстий и требуемого зазора с валом (0.02-0.06 мм).

Преимущества метода:

Увеличенный ресурс за счёт износостойкого материала втулок.
Восстановление герметичности сальников и точного позиционирования вала.
Стоимость ремонта в 3-4 раза ниже замены редуктора.

Риски и ограничения:

Некорректная установка	Перекос втулок, заклинивание вала, ускоренный износ
Сильная выработка корпуса	Неэффективность при зазорах свыше 0.5 мм – требуется замена редуктора
Нарушение технологии запрессовки	Деформация втулок, повреждение посадочных мест

После установки обязательна замена сальников вала сошки, регулировка зацепления червячной пары и тест редуктора на герметичность. При соблюдении технологии метод обеспечивает ресурс 50-70 тыс. км, сопоставимый с новым узлом.

Сборка редуктора после капремонта

Перед сборкой все детали должны быть тщательно очищены, промыты керосином и просушены. Обязательно проверьте состояние рабочих поверхностей вала-шестерни, червяка, подшипников и сальников на отсутствие дефектов. Все резиновые уплотнители заменяются новыми независимо от их видимого состояния.

Нанесите тонкий слой специальной смазки ШРУС-4 (или Литол-24) на посадочные места подшипников, сальников и шестерни. Подготовьте новый регулировочный картонный пакер для крышки подшипника червяка и комплект металлических регулировочных прокладок для корпуса редуктора.

Последовательность операций

Установка подшипников
- Напрессовать подшипник вала-шестерни на вал с помощью оправки
- Запрессовать наружные кольца подшипников в картер и крышку
Монтаж вала-шестерни
- Установите вал в картер редуктора
- Смонтируйте сальник, предварительно заполнив полость смазкой
Сборка червячного узла
- Установите червяк в картер, совместив метки на валах
- Смонтируйте регулировочную гайку с новым стопорным кольцом
Регулировка зацепления
- Подберите толщину пакета прокладок для обеспечения зазора 0.1-0.15 мм
- Проверьте момент проворачивания вала (0.3-0.8 Н·м)

Параметр	Нормативное значение
Осевой люфт вала-шестерни	0.02-0.08 мм
Зазор в зацеплении	0.15-0.20 мм
Момент затяжки гайки червяка	120-160 Н·м

После сборки заполните редуктор маслом ТМ-5-9р до контрольного отверстия. Проверьте отсутствие подтеканий при пробном запуске и плавность хода руля на всех углах поворота. Обкатка должна составлять не менее 50 км без резких маневров.

Регулировка зазоров при сборке: пошаговая инструкция

Правильная регулировка зазоров в рулевом редукторе напрямую влияет на точность управления и безопасность движения. Осевой люфт вала червяка и зазор в зацеплении "червяк-ролик" требуют точной настройки при сборке.

Неправильные зазоры вызывают стук в рулевой колонке, повышенный износ деталей и "ватное" управление. Контроль осуществляется через момент проворачивания вала динамометром согласно техническим нормативам завода-изготовителя.

Пошаговая процедура регулировки

Регулировка осевого зазора вала червяка:
- Установите картер редуктора в тиски через мягкие прокладки
- Наденьте на вал червяка динамометр и измерьте момент проворачивания (должен быть 0.2-0.5 Н·м)
- При превышении момента – добавьте регулировочные шайбы под крышку подшипника
- При недостаточном сопротивлении – уменьшите толщину пакета шайб
Регулировка зацепления ролика с червяком:
- Установите вал сошки в картер редуктора
- Зафиксируйте вал червяка от осевого смещения
- Поворачивайте регулировочный болт эксцентриковой втулки
- Контролируйте момент проворачивания динамометром (норма: 0.8-1.3 Н·м)
- Зафиксируйте болт контргайкой с моментом затяжки 50-80 Н·м
Финальная проверка:
- Проверьте плавность хода на всех углах поворота
- Убедитесь в отсутствии заеданий и провалов усилия
- Проконтролируйте суммарный люфт на рулевом колесе (не более 5°)

Параметр	Инструмент контроля	Нормативное значение
Осевой зазор червяка	Динамометр	0.2-0.5 Н·м
Зазор червяк-ролик	Динамометр	0.8-1.3 Н·м
Затяжка контргайки	Моментный ключ	50-80 Н·м

Моменты затяжки крепежных болтов

Правильная затяжка болтов рулевого редуктора ВАЗ-2106 критична для герметичности соединений и предотвращения деформации корпуса. Несоблюдение регламентированных моментов приводит к течи масла, люфту вала сошки, ускоренному износу деталей и нарушению углов установки колес.

Используйте динамометрический ключ для точного контроля усилия. Перед затяжкой очистите резьбу от грязи и старого герметика, нанесите фиксатор резьбы (например, Loctite 243) на болты картера и крышки. Затяжку выполняйте крестообразно в несколько этапов, начиная с минимального значения из диапазона.

Узел	Тип болта/гайки	Момент затяжки (Н·м)
Крышка редуктора	M8	16-22
Картер редуктора к лонжерону	M10	42-52
Гайка вала сошки	M24	180-220
Болт маски руля	M8	14-18

Установка редуктора на автомобиль

Перед монтажом убедитесь в отсутствии дефектов на новом или отремонтированном редукторе: проверьте целостность сальников, отсутствие люфта в подшипниках и состояние резьбовых соединений. Тщательно очистите посадочную площадку на лонжероне от грязи и следов коррозии, используя металлическую щетку и обезжириватель.

Установите редуктор на штатное место, совместив монтажные отверстия с проушинами кузова. Временно зафиксируйте агрегат болтами без затяжки, обеспечивая возможность небольшого смещения для последующей центровки. Подсоедините сошки рулевых тяг к рейке, соблюдая маркировку положения, сделанную при демонтаже.

Последовательность монтажа

Окончательно затяните крепежные болты редуктора с моментом 70-90 Н∙м
Зафиксируйте рулевую сошку на валу редуктора, используя новый контрированный болт
Подсоедините карданный вал рулевой колонки к входному валу редуктора
Заправьте систему гидроусилителя рабочей жидкостью (при наличии ГУР)

После установки обязательно отрегулируйте зацепление червячной пары. Для этого ослабьте контргайку регулировочного винта на крышке редуктора. Вращайте винт шестигранником до устранения люфта рулевого колеса, сохраняя легкость его проворота. Зафиксируйте положение контргайкой с моментом 25 Н∙м.

Проверьте работоспособность системы: запустите двигатель (для авто с ГУР), поворачивайте руль от упора до упора. Контролируйте:

Отсутствие подтеков масла на корпусе
Плавность хода без заеданий
Отсутствие стуков в тягах при резком повороте

Обязательно выполните сход-развал, так как замена редуктора влияет на углы установки колес. Проверьте усилие на рулевом колесе – оно должно составлять 2-4 кгс при вращении на месте.

Прокачка рулевого управления после сборки

После замены рулевого редуктора или гидравлических магистралей в систему неизбежно попадает воздух, вызывающий "провалы" руля, стуки и ухудшение управляемости. Прокачка устраняет воздушные пробки, обеспечивая корректную работу гидроусилителя.

Процедура требует двух человек и выполняется на заглушенном двигателе. Обязательно контролируйте уровень жидкости в бачке, не допуская его падения ниже минимальной отметки во избежание повторного завоздушивания.

Пошаговая инструкция

Заполните бачок гидроусилителя жидкостью до уровня «МАХ».
Поднимите переднюю ось домкратом, установив автомобиль на подпорки.
Покачивайте рулём от упора до упора 15–20 раз плавными движениями (помощник контролирует уровень жидкости, немедленно доливая её при снижении).
Заведите двигатель на 2–3 секунды для распределения жидкости (не крутите руль!). Повторите 3–4 раза с интервалом 1–2 минуты.
Запустите двигатель и продолжайте вращать руль от края до края до исчезновения шумов и пены в бачке.

После прокачки проверьте герметичность соединений при работающем двигателе и максимальном усилии на руле. Долейте жидкость до нормы и совершите тестовую поездку, обращая внимание на плавность хода руля и отсутствие посторонних звуков.

Чего нельзя делать при регулировке редуктора

Неправильные действия во время регулировки рулевого редуктора ВАЗ-2106 могут привести к ускоренному износу деталей, люфту руля или полному выходу узла из строя. Нарушение технологии работ часто требует дорогостоящего ремонта или замены всего механизма.

Категорически избегайте распространённых ошибок, которые допускают неопытные мастера. Строгое соблюдение регламента и технических требований – обязательное условие для сохранения работоспособности редуктора и безопасности управления автомобилем.

Игнорировать момент затяжки резьбовых соединений: Перетяжка регулировочного винта вызывает деформацию втулок и подклинивание вала, а слабая затяжка приводит к быстрому развитию люфта.
Производить регулировку без предварительной диагностики: Попытки "подтянуть" редуктор без проверки состояния червячной пары, подшипников и сальников маскируют реальные неисправности.
Использовать ударный инструмент: Молотки, зубила или пневмогайковёрты повреждают хрупкие элементы редуктора (резьбу регулировочного винта, корпус втулок).
Нарушать последовательность операций: Регулировка зацепления червяка и ролика до установки правильного натяга подшипников гарантированно вызывает перекосы и заедание.
Оставлять старые уплотнители: Не менять сальники и прокладки при разборке – риск протечек смазки и попадания грязи в трущиеся пары.
Применять неподходящие смазочные материалы: Замена специальной консистентной смазки Литол-24 на графитовую, солидол или трансмиссионное масло нарушает работу механизма.
Регулировать "на глаз": Отказ от использования динамометрического ключа и индикаторного прибора для замера люфта приводит к неточным и нестабильным результатам.

Последствия несвоевременного обслуживания рулевого редуктора ВАЗ-2106

Отсутствие регулярного контроля уровня масла и его своевременной замены приводит к работе узла "на сухую" или с загрязненной смазкой. Это катализирует износ трущихся поверхностей червячной пары (червяка и ролика) и подшипников вала сошки. Повышенные зазоры в червячной передаче вызывают ощутимый люфт рулевого колеса и потерю точности управления.

Износ сальников и уплотнителей, не заменяемых вовремя, провоцирует утечки масла, усугубляя проблему смазки. Попадание грязи и влаги внутрь редуктора через поврежденные сальники ускоряет коррозию деталей и абразивный износ. Повышенные нагрузки из-за возросших зазоров могут привести к деформации валов или корпуса редуктора, а также к срыву резьбы регулировочных винтов.

Ключевые проблемы и их проявления

Неисправность редуктора проявляется несколькими характерными симптомами:

Усилие на руле: Тугое вращение руля или его "закусывание".
Стуки и шумы: Отчетливые стуки или гул из области редуктора при движении и поворотах руля.
Люфт: Чрезмерный свободный ход рулевого колеса.
Течь масла: Появление масляных подтеков на корпусе редуктора и защитном кожухе рулевой колонки.

Симптом	Возможная причина внутри редуктора	Потенциальное последствие игнорирования
Тугое вращение руля	Низкий уровень масла, загрязнение смазки, износ/задиры червячной пары, заклинивание подшипников	Ускоренный износ, поломка червяка или ролика, обрыв рулевых тяг
Стук при повороте руля	Критический износ червячной пары, увеличенный зазор в подшипниках вала сошки, ослабление крепления картера	Разрушение червячной пары, поломка вала сошки, потеря управления
Большой люфт руля	Износ червяка и ролика, износ подшипников, нарушение регулировки зацепления	Потеря точности управления, "виляние" автомобиля, опасность ДТП
Течь масла	Износ сальника вала червяка/сошки, повреждение прокладки картера, ослабление болтов крепления	Падение уровня масла, работа без смазки, ускоренный износ всех внутренних деталей

Игнорирование этих проблем чревато катастрофическими последствиями:

Резкое ухудшение управляемости: Автомобиль становится сложно контролировать, особенно на неровной дороге или в повороте.
Полный отказ рулевого управления: Наиболее опасный сценарий – заклинивание редуктора или обрыв элементов рулевого привода, приводящий к полной потере контроля над автомобилем.
Значительное увеличение затрат: Несвоевременное обслуживание (замена масла, сальников) приводит к необходимости дорогостоящего капитального ремонта (замена червячной пары, подшипников, валов) или покупки нового редуктора в сборе.

Регулярная проверка уровня и состояния масла, своевременная его замена вместе с сальниками, а также оперативное реагирование на появление стуков или люфта – ключевые условия для долговечной и, главное, безопасной работы рулевого редуктора ВАЗ-2106.

Признаки критического износа: когда нужна замена

Характерный металлический стук при проезде неровностей или повороте руля на месте указывает на разрушение подшипников червячной пары или критический износ зубьев. Звук обычно усиливается при увеличении скорости движения и пропадает при прямолинейном движении по ровной дороге.

Появление заметного люфта рулевого колеса (более 10-15 градусов) без соответствующего отклика передних колес свидетельствует о выработке в зацеплении червяка и ролика. Одновременно с этим часто возникает ощущение "провалов" или заеданий при попытке резко изменить траекторию движения.

Ключевые индикаторы необходимости замены

Течь масла через сальники – постоянные масляные пятна под редуктором после стоянки
Закусывание руля при повороте в крайние положения с характерным скрипом
Неравномерное усилие на рулевом колесе в разных положениях
Вибрации на руле, передающиеся от дорожных неровностей без демпфирования

Симптом	Поврежденный узел	Эксплуатационные последствия
Биение руля при торможении	Износ шлицев вала сошки	Потеря курсовой устойчивости
Самопроизвольное смещение с траектории	Деформация картера редуктора	Повышенный износ шин

Категорически запрещается эксплуатация при заклинивании рулевого вала или отрыве сошки – эти дефекты приводят к полной потере управления. Регулировочные гайки не устраняют проблему при наличии указанных признаков, требуется немедленная замена узла в сборе.

Сравнение ремонта и установки контрактного узла

Ремонт существующего редуктора предполагает замену изношенных компонентов: сальников, подшипников, червячной пары или втулок. Основная сложность заключается в точной диагностике всех дефектов, необходимости специального инструмента для разборки/сборки и регулировки зацепления червяка. Неправильная регулировка после ремонта неизбежно ведет к люфту руля или закусыванию рулевого вала.

Установка контрактного (б/у) узла с разборки требует тщательной проверки его состояния перед монтажом. Ключевые риски – скрытые дефекты (износ червячной пары, коррозия картера, повреждения резьб), отсутствие гарантии на долговечность и возможное несоответствие по году выпуска автомобиля, влияющее на совместимость деталей. Преимущество – значительная экономия времени по сравнению с ремонтом.

Ключевые факторы выбора

Стоимость: Ремонт часто дешевле контракта (если не требуется замена дорогостоящих деталей), но требует трудозатрат.
Время: Установка контрактного узла быстрее (1-2 часа против нескольких часов/дней на поиск запчастей и ремонт).
Надежность: Качественно отремонтированный узел с новыми деталями надежнее непроверенного контракта.
Регулировка: Требуется в обоих случаях: после ремонта – критично, после установки контракта – обязательно.

Критерий	Ремонт родного узла	Установка контрактного узла
Ресурс после вмешательства	Высокий (при качественных запчастях и правильной сборке)	Непредсказуемый (зависит от износа узла "донора")
Требуемые навыки	Высокие (разборка, диагностика, регулировка)	Средние (демонтаж/монтаж, проверка состояния, регулировка)
Риск	Ошибки регулировки, невыявленный износ смежных деталей	Скрытые дефекты контрактного узла, несовместимость

Итоговый выбор зависит от состояния родного редуктора и доступных ресурсов: При умеренном износе и наличии навыков/сервиса предпочтителен ремонт. При сильном повреждении картера, валов или отсутствии времени/условий для ремонта – установка проверенного контрактного узла становится единственным вариантом. Гарантированный результат дает только установка нового редуктора, но его стоимость существенно выше обоих вариантов.

Профилактика преждевременного выхода из строя

Регулярное техническое обслуживание рулевого редуктора критически важно для предотвращения ускоренного износа деталей и дорогостоящего ремонта. Систематический контроль ключевых параметров позволяет выявить проблемы на ранней стадии до их перерастания в критическую неисправность.

Пренебрежение профилактическими мерами неизбежно ведет к появлению люфтов, течей масла и разрушению червячной пары. Соблюдение регламента обслуживания существенно продлевает ресурс узла, сохраняя точность управления и безопасность эксплуатации автомобиля.

Обязательные профилактические мероприятия

Контроль уровня масла каждые 5 000 км: долив до метки при необходимости
Замена масла каждые 40 000 км: применение только рекомендованных марок (TAD-17И, GL-4)
Регулировка зацепления червячной пары при появлении люфта руля или стуков
Диагностика сальников на каждой ТО: визуальный осмотр на предмет течей

Параметр	Норма	Периодичность контроля
Осевой люфт вала червяка	0.02-0.05 мм	Каждые 20 000 км
Боковой люфт сошки	Не более 0.4 мм	При каждом ТО
Усилие проворачивания	1.0-2.5 Н·м	После регулировок

Запрещено удерживать руль в крайних положениях более 5 секунд – это вызывает перегрев масла и деформацию деталей. При парковке на неровностях обязательно выравнивание колес для снятия нагрузки с редуктора.

Контроль состояния рулевого редуктора: график проверок

Регулярный мониторинг технического состояния рулевого редуктора ВАЗ-2106 – обязательное условие безопасной эксплуатации автомобиля. Систематические проверки позволяют своевременно выявить износ деталей, утечки рабочей жидкости или нарушения регулировок, предотвращая критический отказ узла.

Соблюдение рекомендуемой периодичности контроля минимизирует риск внезапного ухудшения управляемости и снижает затраты на ремонт. График проверок должен учитывать как пробег автомобиля, так и условия эксплуатации, влияющие на интенсивность износа механизма.

Симптом неисправности	Периодичность внеплановой проверки
Появление стуков в передней подвеске при проезде неровностей	Немедленная диагностика
Увеличение усилия на рулевом колесе	В течение 3-5 дней
Заметные подтёки масла на корпусе редуктора	В течение 24 часов

Список источников

При подготовке материала использовались технические документы и профильные издания, посвященные устройству и обслуживанию рулевого управления ВАЗ-2106.

Основное внимание уделялось источникам с детальным описанием конструкции редуктора, диагностике неисправностей и методам их устранения.

Руководство по ремонту ВАЗ-2106 - официальное издание АвтоВАЗ
Каталог деталей автомобиля ВАЗ-2106 - заводская техническая документация
Специализированные пособия по ремонту рулевых механизмов классических моделей ВАЗ
Технические статьи в журнале "За рулем" за 1980-2000 гг.
Протоколы испытаний рулевых редукторов НИИ автотранспорта СССР
Экспертные материалы с автомобильных форумов: Drive2.ru, ВАЗ-клуб
Методические рекомендации по регулировке зацепления червячной пары
Технические бюллетени СТО по типовым дефектам рулевых редукторов
