Неисправности щеточного узла стартера - причины и способы устранения
Статья обновлена: 18.08.2025
Щеточный узел – критически важный компонент стартера, обеспечивающий передачу электрического тока на вращающийся якорь через коллекторные пластины. Его износ или повреждение приводят к полному отказу запуска двигателя либо нестабильной работе системы.
В статье детально разберем типовые неисправности данного узла: от естественного истирания щеток до разрушения держателей и загрязнения коллектора. Рассмотрим причины возникновения проблем и практические методы их диагностики и устранения.
Механическое истирание графитовых щеток: процесс и последствия
Основной причиной механического износа графитовых щеток является их постоянное трение о вращающийся коллектор ротора стартера во время работы. Щетки прижимаются к коллектору пружинами, обеспечивая необходимый для передачи высокого тока контакт. Со временем абразивное воздействие, в сочетании с электрической эрозией, приводит к равномерному уменьшению длины щетки по мере стачивания графита.
Скорость износа напрямую зависит от интенсивности использования стартера (количества пусков двигателя и их продолжительности), а также от состояния коллектора. Наличие загрязнений (пыль, масло, продукты износа) или неровностей (задиры, выгорание ламелей) на поверхности коллектора значительно ускоряет процесс истирания щеток. Качество самого графита и наличие в его составе специальных присадок также играют важную роль.
Последствия износа щеток
По мере стачивания графита длина щеток уменьшается. Когда она достигает критического минимума, возникают серьезные проблемы:
- Ухудшение контакта: Сила прижатия щетки пружиной ослабевает из-за уменьшения ее высоты. Это приводит к увеличению переходного сопротивления в месте контакта щетка-коллектор.
- Перегрев и искрение: Плохой контакт вызывает локальный перегрев щетки, коллектора и токоведущего провода (мягкого проводника). Начинается интенсивное искрение между щеткой и коллектором.
- Падение мощности стартера: Увеличенное сопротивление и потери на искрение снижают величину тока, проходящего через обмотки стартера. Это проявляется в замедленном вращении коленвала двигателя или невозможности его провернуть.
- Разрушение щеткодержателя и проводников: Интенсивное искрение может оплавить пластмассовый корпус щеткодержателя. Перегрев часто приводит к отпаиванию гибкого медного проводника (косички) от остатка графитового блока щетки.
- Повреждение коллектора: Сильное искрение прожигает и выкрашивает медные ламели коллектора, образуя на его поверхности борозды и выбоины. Поврежденный коллектор быстро уничтожает новые щетки.
- Полный отказ стартера: В конечном итоге, щетка стирается настолько, что пружина не может обеспечить контакт вообще, либо графит полностью отделяется от проводника. Стартер перестает реагировать на включение зажигания.
Основные признаки критического износа щеток:
| Признак | Причина |
| Стартер вращает двигатель медленно, "с напряжением" | Плохой контакт, повышенное сопротивление |
| Сильное искрение, видимое через вентиляционные окна стартера | Ухудшение контакта щетка-коллектор |
| Щелчок втягивающего реле без вращения стартера | Обрыв цепи ротора из-за отсутствия контакта щеток |
| Запах гари, следы оплавления на корпусе стартера | Перегрев щеточного узла и проводников |
Важно понимать, что механический износ щеток – естественный процесс. Однако его скорость и тяжесть последствий многократно возрастают при наличии сопутствующих неисправностей: загрязнения коллектора, его биения или неровности, ослабления пружин щеткодержателей, попадания абразивных частиц или масла внутрь стартера. Своевременная замена щеточного узла предотвращает дорогостоящий ремонт или замену всего стартера.
Загрязнение коллектора ламелей как причина плохого контакта
Загрязнение поверхности коллектора ламелей нарушает электрический контакт между щетками и токосъемными пластинами. Это препятствует передаче тока от щеток к обмоткам якоря, снижая эффективность работы стартера и вызывая нестабильное вращение.
Основными источниками загрязнения выступают продукты износа щеток (графитовая пыль), проникновение технических жидкостей (масло, смазки), абразивная пыль извне или окисление металла под воздействием влаги. Скопление загрязнителей формирует непроводящий слой, увеличивающий переходное сопротивление.
Ключевые аспекты проблемы и решения
Последствия загрязнения:
- Интенсивное искрение между щетками и коллектором
- Локальный перегрев ламелей и щеткодержателей
- Резкое падение мощности стартера при запуске
- Рывки якоря или полная блокировка вращения
Способы устранения:
- Механическая очистка ламелей ветошью, смоченной в бензине или изопропиловом спирте
- Шлифовка коллектора мелкозернистой наждачной бумагой (№400-600) при наличии глубоких загрязнений
- Продувка сжатым воздухом после обработки для удаления абразивных частиц
- Замена изношенных щеток, выделяющих чрезмерное количество графитовой пыли
Профилактические меры:
| Мера | Эффект |
| Герметизация кожуха стартера | Блокирует проникновение пыли и влаги |
| Контроль состояния сальников двигателя | Предотвращает попадание технических жидкостей |
| Регулярная диагностика щеточного узла | Своевременное выявление графитовых отложений |
Перекос или заклинивание щеток в держателе при работе
Перекос или заклинивание щёток в направляющих держателях приводит к их неравномерному прилеганию к коллектору стартера. Это провоцирует искрение, локальный перегрев и ускоренный износ как самих щёток, так и ламелей коллектора. В критических случаях щётка полностью блокируется, теряя подвижность, что вызывает отказ стартера при запуске двигателя.
Основные признаки проблемы включают усиленное искрение в зоне коллектора, характерный запах гари, снижение мощности стартера (медленное проворачивание коленвала) и периодические отказы в срабатывании. При визуальном осмотре часто обнаруживаются закопчённые или оплавленные щётки с неравномерной рабочей поверхностью.
Причины и способы устранения
Ключевые факторы возникновения неисправности:
- Загрязнение направляющих – нагар, пыль от износа щёток или грязь блокируют движение. Устранение: очистка держателей и щёток растворителем, продувка сжатым воздухом.
- Деформация щёток или держателя – перекос из-за ударов, коррозии или перегрева. Устранение: замена деформированных деталей, проверка геометрии посадочных мест.
- Некорректная установка – щётки зажаты с усилием или перекошены при замене. Устранение: демонтаж и правильный монтаж с проверкой свободного хода.
- Износ направляющих – увеличенный зазор вызывает перекашивание при работе. Устранение: замена держателя щёточного узла в сборе.
Профилактические меры:
- Регулярная очистка коллектора и щёткодержателя от угольной пыли.
- Контроль состояния пружин, прижимающих щётки – ослабление усиливает вибрацию и перекос.
- Использование щёток, соответствующих спецификации стартера (размер, материал).

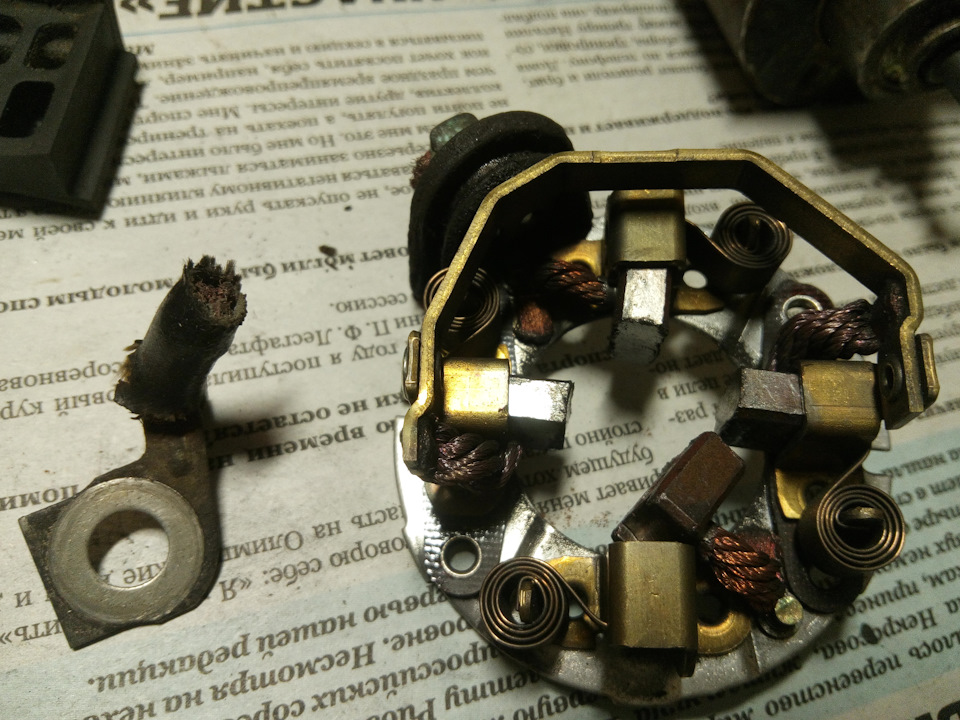

Обрыв силовых проводников в цепи щеточного узла
Обрыв силовых проводников (проводов, соединяющих щеткодержатель с контактными болтами или обмотками) является серьезной неисправностью, полностью прерывающей цепь тока от аккумулятора к якорю стартера. Чаще всего он возникает в местах пайки проводов к контактным пластинам щеткодержателя или к болтам, либо на самом протяжении провода из-за механического повреждения или перетирания.
Причины обрыва включают постоянное воздействие вибраций двигателя и стартера, термическую усталость металла от многократных циклов нагрева при пуске и остывания, коррозию медных жил, особенно в условиях повышенной влажности и загрязнения, а также заводской брак или некачественный ремонт с ненадежной пайкой. Диагностируется визуальным осмотром на целостность проводов и паек, а также прозвонкой тестером.
Способы устранения
Основным и наиболее надежным способом устранения является замена щеточного узла в сборе или всего стартера (если узел неразборный или сильно изношен). Это гарантирует восстановление цепи с заводским качеством соединений.
Временным решением, при условии достаточной длины оставшегося проводника и его хорошего состояния, может быть:
- Аккуратное зачистка концов оборванного провода и места пайки.
- Лужение зачищенных участков.
- Надежная пайка обрыва с использованием мощного паяльника и тугоплавкого припоя (например, ПОС-40).
- Обязательная изоляция места пайки термоусадкой или изолентой.
Однако пайка считается ненадежным решением в долгосрочной перспективе из-за высоких токов, вибраций и нагрева, часто приводящим к повторному обрыву.
| Способ устранения | Надежность | Сложность | Рекомендация |
|---|---|---|---|
| Замена щеточного узла/стартера | Высокая | Средняя/Высокая | Основной рекомендуемый метод |
| Качественная пайка | Низкая/Временная | Низкая/Средняя | Только как временная мера |
Короткое замыкание в щеткодержателе: диагностика проблемы
Короткое замыкание возникает при нарушении изоляции между токоведущими элементами щеткодержателя или контактом с корпусом. Это приводит к неконтролируемому току утечки, перегреву и выходу стартера из строя. Основные зоны риска – контактные пластины, места крепления щеток и проводки.
Диагностика требует демонтажа стартера и визуально-инструментальной проверки. Обязательно проверяется сопротивление изоляции и целостность проводников между компонентами щеточного узла.
Алгоритм выявления замыкания
- Визуальный осмотр:
- Проверьте следы оплавления, нагара или деформации пластин
- Исследуйте изоляцию проводов на пробой
- Убедитесь в отсутствии металлической стружки между контактами
- Тестирование мультиметром:
- Переведите прибор в режим прозвонки/сопротивления
- Замерьте сопротивление между корпусом держателя и каждой контактной пластиной: значение ∞ Ω – норма
- Проверьте сопротивление между соседними пластинами: должно быть >5 кΩ
- Контроль под нагрузкой:
- Подайте 12В на коллекторные пластины
- Замерьте ток между корпусом и массой: ток утечки >0.5А указывает на пробой
Обнаружение нулевого сопротивления в любом из тестов подтверждает замыкание. Требуется замена щеткодержателя или изоляция поврежденных участков.
Проверка и замена изношенных графитовых щеточных элементов
Проверка износа щеток выполняется при демонтированном стартере. Снимите защитный кожух щеточного узла, отсоедините пружины и извлеките щетки из держателей. Замерьте длину каждой щетки штангенциркулем или линейкой – критическим считается износ ниже 8-12 мм (точное значение указано в технической документации стартера). Одновременно осмотрите контактные медные косички на обрыв или следы оплавления.
Оцените равномерность износа: значительная разница в длине щеток указывает на перекос якоря или деформацию держателей. Проверьте свободу перемещения щеток в пазах – заклинивание вызывает искрение и ускоренный износ. Обязательно зачистите коллектор якоря от графитовой пыли и нагара мягкой ветошью, смоченной в бензине или спирте.
Технология замены
- Подберите комплект новых щеток идентичного размера и конфигурации (ориентируйтесь на маркировку стартера или каталожный номер).
- Припаяйте медные косички к контактным пластинам держателя с использованием термостойкого припоя (температура пайки не должна повредить изоляцию).
- Установите щетки в пазы, убедившись в свободном ходе, и зафиксируйте пружинами.
- Проверьте усилие прижатия пружин динамометром (норма: 0,5-1,2 Н в зависимости от модели).
- Соберите узел, выполните пробный запуск стартера без нагрузки для притирки щеток к коллектору.
Типичные ошибки при замене:
- Установка щеток без предварительной зачистки коллектора
- Использование несовместимых пружин с неправильным усилием
- Перегрев контактов при пайке
- Отсутствие контроля параллельности щеток относительно коллектора
| Параметр | Норма | Критическое значение |
|---|---|---|
| Минимальная длина щетки | 12-15 мм (новые) | ≤8 мм |
| Разница длины в комплекте | ≤0,5 мм | ≥1 мм |
| Сопротивление изоляции | >10 МОм | <1 МОм |
После заменки проверьте отсутствие искрения при работе стартера под нагрузкой. Помните: установка щеток с превышением допустимого износа вызывает перегрев коллектора и межвитковое замыкание обмоток якоря. Для стартеров с неразборным щеточным узлом заменяйте блок целиком.
Чистка и восстановление контактной поверхности коллектора
Регулярная чистка и поддержание гладкой, ровной поверхности коллектора критически важны для эффективной передачи тока через щетки, стабильной работы стартера и предотвращения его преждевременного износа. Загрязнения, окислы, нагар или неровности на ламелях коллектора приводят к повышенному искрению, ускоренному износу щеток, перегреву узла и потере мощности.
Перед началом работ коллектор необходимо тщательно осмотреть на предмет износа, выработки, подгорания ламелей или выступания миканита между ними. Если износ чрезмерный или есть глубокие выбоины, проточка или замена якоря могут быть необходимы. Убедитесь, что щеточный узел демонтирован или щетки приподняты и зафиксированы для беспрепятственного доступа к коллектору.
Методы очистки контактной поверхности
Для удаления загрязнений используются несколько методов, выбор зависит от степени и типа загрязнения:
- Сухая чистка: Аккуратная обработка поверхности чистой латунной щеткой. Стальная щетка категорически запрещена – она повреждает мягкую медь коллектора.
- Абразивная обработка: Очень легкая шлифовка мелкозернистой наждачной бумагой (зернистостью не ниже P400-600). Бумагу следует ровно обернуть вокруг коллектора и проворачивать якорь, избегая образования канавок. Цель – удалить окислы и мелкие неровности, а не снять слой металла.
- Обезжиривание: После механической очистки поверхность коллектора необходимо тщательно протереть безворсовой салфеткой, смоченной в техническом спирте или специальном электротехническом очистителе для удаления остатков пыли, масла и нагара.
| Тип загрязнения | Рекомендуемый способ очистки |
|---|---|
| Пыль, легкий налет | Сухая чистка латунной щеткой + обезжиривание |
| Окислы, легкий нагар | Шлифовка наждачной бумагой P400-600 + обезжиривание |
| Масло, консервационная смазка | Обезжиривание (спирт, очиститель) |
Восстановление геометрии поверхности коллектора требуется при наличии заметных неровностей, выработки или эллипсности:
- Легкие неровности: Могут быть устранены аккуратной шлифовкой мелкой наждачной бумагой по методике, описанной выше.
- Серьезные дефекты (борозды, эллипсность): Требуют проточки коллектора на токарном станке. Проточка выполняется минимальным съемом металла (обычно не более 0.1-0.3 мм в диаметре) до получения идеально ровной и гладкой цилиндрической поверхности. Обязательна последующая тщательная полировка и удаление заусенцев между ламелями.
Критически важные моменты при восстановлении:
- Запрещено использовать грубые абразивы, наждачную бумагу крупной зернистости или стальные щетки.
- После проточки необходимо углубить изоляционные канавки между ламелями (миканит должен быть ниже уровня меди на 0.5-1.0 мм) специальным инструментом.
- Снимать слой меди нужно минимально возможный. Чрезмерная проточка уменьшает срок службы коллектора.
- После проточки на станке обязательна проверка и, при необходимости, балансировка якоря.
Правильно очищенный и восстановленный коллектор должен иметь гладкую, блестящую, равномерную по всей окружности поверхность без задиров, глубоких царапин и следов подгара. Отсутствие выступающего миканита и чистые изоляционные канавки – обязательные условия для надежной работы щеточного узла.
Регулировка прижимной силы пружин щеткодержателей
Прижимная сила пружин щеткодержателей критически влияет на качество контакта между щетками и коллектором. Оптимальное усилие обеспечивает стабильную передачу тока без чрезмерного трения. Отклонение от нормы вызывает искрение, локальный перегрев и ускоренный износ контактных поверхностей.
Недостаточное усилие приводит к вибрации и подпрыгиванию щеток, нарушая электрический контакт. Избыточное давление увеличивает механическую нагрузку, вызывая перегрев коллектора и заклинивание щеток в держателях. Требуемое значение силы определяется конструкцией стартера и указывается производителем.
Методика регулировки
- Демонтируйте щеточный узел и очистите пружины от загрязнений
- Измерьте усилие пружин динамометром:
- Фиксируйте щеткодержатель в тисках через мягкие накладки
- Зацепите крюк динамометра за край щетки
- Плавно тяните перпендикулярно до отрыва щетки на 2 мм
- Сравните показания с нормативами (типовой диапазон 4-6 Н):
Тип стартера Минимальное усилие (Н) Максимальное усилие (Н) Легковые авто 3,8 5,2 Грузовые авто 4,5 6,0 - Откорректируйте усилие подгибом пружины:
- Для увеличения силы – уменьшите угол изгиба плоскогубцами
- Для снижения силы – аккуратно разогните пружину
- Повторно измерьте усилие после каждой коррекции
Важно: Разница усилий между пружинами одного узла не должна превышать 0,5 Н. Избегайте перегрева пружин при правке и проверяйте отсутствие деформации держателей после регулировки. Заменяйте пружины при снижении упругости более 20% от номинала или наличии трещин.
Пайка или замена поврежденных проводников щеточного блока
Обрыв или перетирание проводников, соединяющих щетки с клеммами щеткодержателя, приводит к потере контакта и полному отказу стартера. Повреждения возникают из-за вибрации, коррозии, заводского брака или механического перегиба при неаккуратной сборке. Требуется немедленное восстановление целостности цепи.
Перед ремонтом щеточный узел демонтируют со стартера, очищают от графитовой пыли и визуально оценивают состояние проводников. Поврежденные участки выявляют путем прозвона мультиметром. Дальнейшие действия зависят от степени разрушения и доступных ресурсов.
Способы восстановления проводников
Пайка (при локальных повреждениях):
- Зачистите концы оборванного проводника, удалив изоляцию на 5-7 мм.
- Обработайте оголенные участки бескислотным флюсом.
- Соедините провода внахлест и пропаяйте оловянно-свинцовым припоем (ПОС-40) мощным паяльником (≥100 Вт).
- Заизолируйте место пайки термостойким кембриком или эпоксидной смолой.
Замена проводника (при множественных разрывах или коррозии):
- Отпаяйте старые проводники от контактов щеткодержателя.
- Подберите медный многожильный кабель аналогичного сечения (1.5-2.5 мм²).
- Отрежьте заготовки нужной длины с запасом 10% на изгибы.
- Припаяйте новые проводники к щеткам и клеммам, соблюдая исходную траекторию укладки.
- Фиксируйте кабели пластиковыми хомутами во избежание перетирания.
| Критерий | Пайка | Полная замена |
|---|---|---|
| Срок восстановления | 15-20 мин | 30-45 мин |
| Надежность | Средняя (риск повторного обрыва) | Высокая |
| Сложность | Низкая | Средняя |
| Рекомендации | Временное решение | При сильном износе или КЗ |
После ремонта проверьте отсутствие короткого замыкания на корпус и сопротивление между клеммами (≤0.5 Ом). Собранный узел тестируют на стенде под нагрузкой перед установкой в стартер. При замене более 50% проводников целесообразна установка нового щеточного блока.
Диагностика целостности изоляции и устранение замыканий
Проверка изоляции выполняется мегаомметром на 500 В при полном разборе щеточного узла. Измеряется сопротивление между каждой токоведущей частью (щеткодержатели, обмотки, контактные болты) и корпусом стартера. Показатель ниже 10 МОм свидетельствует о пробое изоляции.
Типичные точки замыканий: контактные болты на корпус через загрязнения или трещины в изоляторах, нарушение лакового покрытия обмоток возбуждения, деформация щеткодержателей, а также угольная пыль в зоне коллектора. Требуется визуальный осмотр на наличие оплавлений, потемнений и механических повреждений.
Порядок устранения дефектов
- Зачистка контактных болтов и изоляционных втулок от нагара с последующей продувкой сжатым воздухом.
- Замена треснувших изоляторов и деформированных щеткодержателей.
- Восстановление изоляции обмоток:
- Локальный ремонт термостойким лаком при точечных повреждениях
- Полная перемотка катушек при обширных замыканиях
- Проточка коллектора при наличии межпластинных замыканий с последующей фрезеровкой изоляционных канавок.
| Признак неисправности | Возможная причина | Способ проверки |
|---|---|---|
| Искрение при работе | Замыкание на массу | Измерение сопротивления щеткодержателя-корпус |
| Запах гари | Пробой изоляции обмоток | Визуальный осмотр + мегаомметр |
| Короткое замыкание АКБ | Контакт болта с корпусом | Диагностика в снятом состоянии |
После ремонта обязательна повторная проверка сопротивления изоляции. Критически важно обеспечить зазор не менее 1.5 мм между токоведущими элементами и корпусом. При необратимых повреждениях коллектора или обмоток узел подлежит замене.
Установка нового щеточного узла: пошаговая инструкция
Перед началом работ убедитесь в наличии нового щеточного узла, совместимого с моделью стартера. Подготовьте необходимые инструменты: набор гаечных ключей, отвертки, пассатижи, чистящую жидкость и ветошь. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.
Снимите стартер с автомобиля согласно инструкции производителя. Очистите его корпус от грязи и масляных пятен перед разборкой. Проверьте состояние коллектора якоря – на нем не должно быть глубоких выработок, подгаров или неравномерного износа. При обнаружении дефектов якоря замените его.
Последовательность монтажа
- Демонтируйте заднюю крышку стартера, открутив крепежные болты. Снимите защитный кожух (при наличии).
- Извлеките старый щеточный узел, отжав пружинные держатели или открутив крепежные винты. Отсоедините клеммные провода, запоминая их расположение.
- Очистите посадочное место от графитовой пыли и загрязнений с помощью щетки и специального очистителя.
- Установите новый щеточный узел, совместив направляющие пазы. Закрепите его штатными винтами или фиксаторами.
- Подсоедините силовые провода к соответствующим клеммам в обратной последовательности. Убедитесь в надежности контактов.
- Проверьте свободный ход щеток в держателях. Они должны перемещаться без заеданий.
- Соберите стартер в обратном порядке, установите крышку и затяните крепеж с рекомендованным моментом.
Важно: После установки прокрутите вал стартера вручную для проверки отсутствия затираний. Перед финальным монтажом на двигатель выполните тестовое включение стартера, подав напряжение напрямую от АКБ.
| Типовая проблема | Причина после замены | Решение |
|---|---|---|
| Искрение при работе | Неплотное прилегание щеток к коллектору | Проверить прижим пружин, заменить деформированный держатель |
| Залипание щеток | Загрязнение коллектора или превышение размера щеток | Очистить контактные поверхности, проверить соответствие комплектующих |
Список источников
Для подготовки материала использовались авторитетные технические издания и практические руководства по автомобильному электрооборудованию. Анализ включал современные данные по конструкции стартеров и типовым отказам.
Основное внимание уделялось источникам, содержащим диагностические методики и инженерные рекомендации. Проверка данных осуществлялась по нескольким специализированным техническим базам.
- Руководства по ремонту и обслуживанию автомобилей конкретных марок (официальные издания производителей)
- Учебные пособия по автомобильному электрооборудованию для профильных техникумов и вузов
- Технические бюллетени производителей стартеров (Bosch, Denso, Valeo и др.)
- Протоколы испытаний щеточных узлов в лабораториях автосервисов
- Материалы отраслевых конференций по проблемам пусковых систем двигателя
- Стандарты ГОСТ Р 52230-2004 по испытаниям электрооборудования ТС
- Практические руководства по диагностике стартеров от автопроизводителей
- Технические отчеты НИИ автомобильного транспорта по износу компонентов
