Неисправности шкива распредвала автомобиля

Статья обновлена: 18.08.2025

Шкив распредвала – критически важный элемент газораспределительного механизма, синхронизирующий работу коленчатого и распределительного валов двигателя. Его неисправность мгновенно нарушает работу мотора.

Типичные признаки проблем включают посторонние звуки из передней части двигателя, вибрации на холостом ходу, сбои зажигания и появление ошибок фаз газораспределения.

Основные причины неполадок: разрушение демпфера двухмассовой конструкции, износ шпоночного паза или посадочного отверстия, ослабление крепежного болта и естественный износ подшипников.

Игнорирование симптомов приводит к тяжелым последствиям: перескакиванию ремня ГРМ, деформации клапанов, повреждению поршневой группы и капитальному ремонту двигателя.

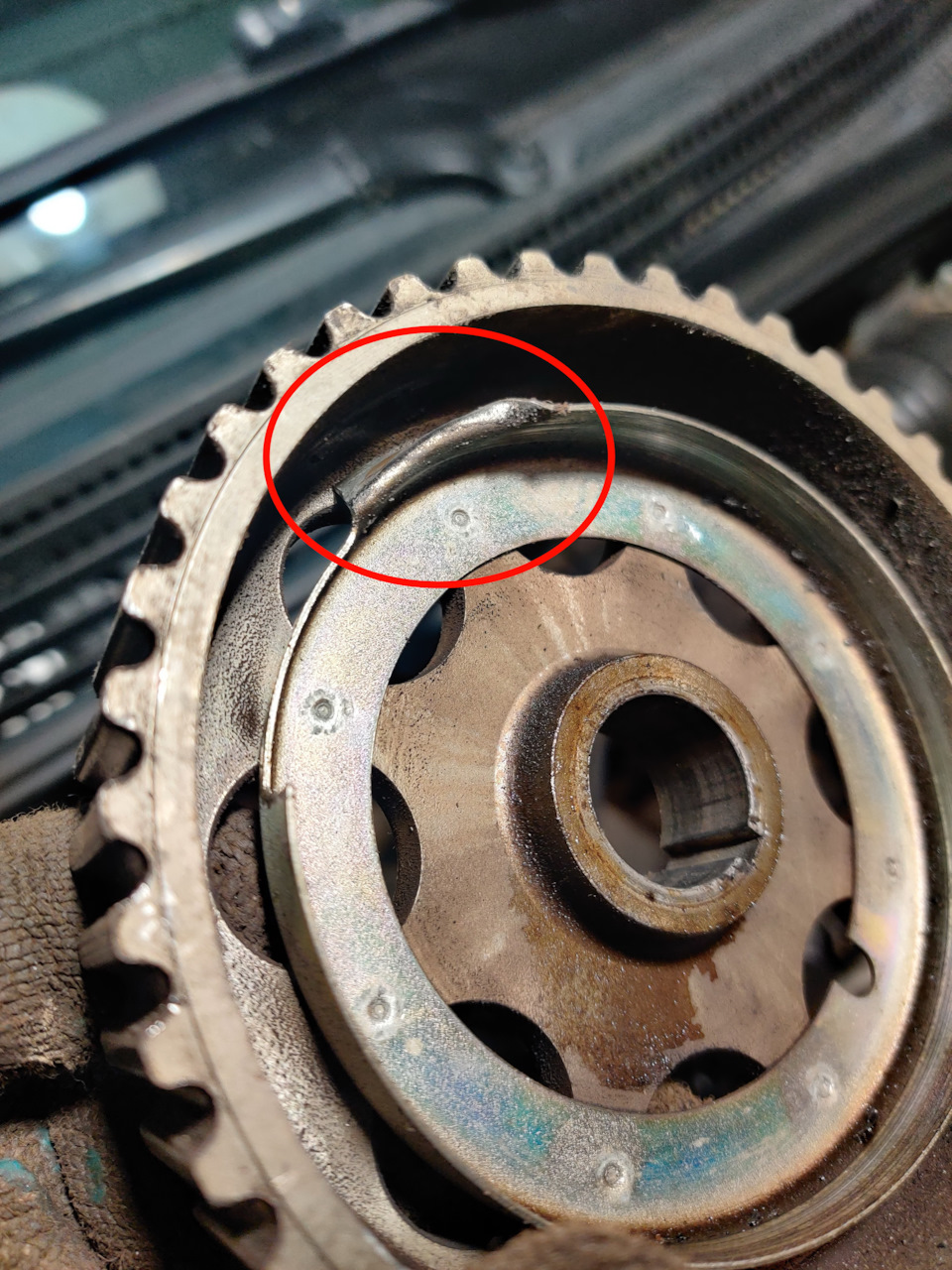

Как распознать трещину на шкиве распредвала

Визуальный осмотр – первый критический этап. Тщательно очистите шкив от грязи и масла, используя щетку и растворитель. Вращайте коленчатый вал (ключом или вручную) для последовательного изучения всей поверхности шкива, особенно зоны зубьев и области между ними. Ищите тонкие темные линии, расходящиеся от отверстий крепления или краев. Микротрещины часто маскируются под потертости, поэтому применяйте яркое освещение и увеличительное стекло.

Проверьте целостность структуры на слух и тактильно. Запустите двигатель на холостом ходу и прислушайтесь к нехарактерным высокочастотным щелчкам или постукиваниям, усиливающимся с ростом оборотов. После остановки мотора аккуратно (осторожно – вращающиеся детали!) прощупайте пальцем грани зубьев и тыльную сторону шкива, ощупывая возможные неровности или шероховатости. Любое подозрительное углубление или бугорок требуют повторной визуализации.

Дополнительные методы диагностики

Дефектоскопия мелом:
- Нанесите тонкий слой меловой суспензии (мел + спирт/керосин) на чистую сухую поверхность шкива.
- Дождитесь полного высыхания смеси.
- Простучите шкив легким металлическим предметом по всей окружности.
- Трещины проявятся как четкие темные линии: вибрация вытолкнет частицы мела из дефекта.
Контроль биения:
- Установите индикаторную стойку (часового типа) напротив боковой поверхности шкива.
- Вращайте коленвал вручную и фиксируйте максимальное отклонение стрелки.
- Превышение допустимого биения (обычно > 0.5 мм) косвенно указывает на деформацию или скрытый дефект.

Анализ косвенных признаков:

Симптом	Связь с трещиной
Вибрации руля на холостом ходу	Дисбаланс из-за нарушения геометрии шкива
Смещение меток ГРМ	Проскальзывание поврежденного шкива относительно ремня/цепи
Масляные подтеки на шкиве	Трещина как путь утечки смазки из сальника

Важно: Любое подозрение на трещину – основание для немедленной замены шкива. Даже микроразрушение под нагрузкой способно вызвать внезапное разрушение детали, что приведет к остановке ГРМ, удару клапанов о поршни и капитальному ремонту двигателя.

Люфт шкива: допустимые значения и последствия

Люфт шкива распредвала возникает при износе шпоночного паза, разрушении демпферного слоя или ослаблении крепежного болта. Это приводит к неконтролируемому перемещению шкива относительно вала, нарушающему синхронизацию газораспределительного механизма.

Допустимый радиальный люфт не превышает 0,1-0,3 мм в зависимости от конструкции и производителя. Осевой люфт всегда недопустим – даже минимальное смещение (более 0,05 мм) требует немедленного вмешательства. Проверка выполняется монтажной лопаткой или индикаторным нутромером при снятом ремне ГРМ.

Критические последствия превышения люфта

Смещение фаз газораспределения: Нарушается синхронизация распредвала и коленвала, вызывая:

Удар клапанов о поршни (особенно в интерференционных двигателях)
Потерю мощности и перебои в работе
Детонацию из-за неправильного угла опережения зажигания

Разрушение смежных узлов:

Ремень ГРМ: Перекос ускоряет износ, провоцирует расслоение и обрыв
Натяжные ролики: Повышенные вибрации выводят из строя подшипники
Сальники распредвала: Утечка масла из-за биения вала

Тип повреждения	Признаки	Средняя стоимость ремонта
Деформация клапанов	Стук в цилиндрах, троение двигателя	25 000–70 000 ₽
Обрыв ремня ГРМ	Резкая остановка двигателя, заклинивание	15 000–50 000 ₽
Разрушение постелей распредвала	Падение давления масла, металлическая стружка в масле	35 000–90 000 ₽

Прогрессирующий люфт сопровождается металлическим стуком в передней части двигателя на холостом ходу, вибрациями и неравномерной работой силового агрегата. Игнорирование проблемы гарантированно приводит к капитальному ремонту двигателя при пробеге всего 500-1000 км после появления первых симптомов.

Методы диагностики смещения зубьев шкива распредвала

Смещение зубьев шкива распредвала относительно посадочного фланца коленчатого вала нарушает фазы газораспределения. Это приводит к нестабильной работе двигателя, потере мощности, детонации и риску серьезных механических повреждений. Точная диагностика критична для предотвращения дорогостоящего ремонта.

Визуальный осмотр шкива ремня ГРМ – первый обязательный этап. Необходимо проверить наличие физических дефектов: сколов, трещин или следов проскальзывания на зубьях. Особое внимание уделяют меткам на шкиве и блоке двигателя, сравнивая их положение при установке по ВМТ первого цилиндра.

Основные способы проверки

Для подтверждения смещения применяют следующие методы:

Контроль меток ГРМ:
- Проверка совпадения меток коленвала и распредвала(ов) при установленном по ВМТ поршне 1-го цилиндра
- Использование фиксаторов валов для исключения погрешности

Измерение угла смещения:

Инструмент	Методика
Специальный угломер	Фиксация разницы между фактическим и номинальным положением шкива
Стробоскоп	Контроль меток при работе двигателя на холостом ходу

Компьютерная диагностика:
- Анализ данных с датчиков положения распредвала (CMP) и коленвала (CKP)
- Выявление ошибок типа P0016 (несоответствие фаз)
- Сравнение реальных и эталонных параметров угла опережения
Проверка натяжения ремня ГРМ:
- Дефект шкива часто сопровождается неправильным натяжением
- Осмотр состояния зубьев ремня на предмет преждевременного износа

При выявлении несоответствия меток или ошибок фаз газораспределения обязательна замена шкива. Дальнейшая эксплуатация двигателя с нарушенными фазами приводит к прогарам клапанов и разрушению поршневой группы.

Признаки износа демпфера крутильных колебаний

Вибрации двигателя – основной индикатор проблем. Они ощущаются на руле, кузове и педалях при работе на холостом ходу или под нагрузкой, часто усиливаются с ростом оборотов. Вибрации могут сопровождаться гулом или стуком из передней части мотора, похожим на грохот подшипников.

Визуальный осмотр демпфера выявляет критичные дефекты: смещение внешнего кольца относительно внутренней втулки, появление трещин в резиновом слое, следы масла или тосола на поверхности. Износ резинового демпфирующего слоя приводит к изменению положения ремня ГРМ или приводных ремней на шкиве.

Характерные симптомы износа

Проблемы с запуском: Затрудненный пуск двигателя "на горячую" из-за нарушения фаз газораспределения.
Стук при изменении нагрузки: Отчетливые металлические удары при резком сбросе газа или нажатии на педаль акселератора.
Прыгающие обороты холостого хода: Нестабильная работа на холостом ходу, стрелка тахометра хаотично колеблется.
Ускоренный износ ремней: Преждевременное растрескивание или обрыв ремня ГРМ/генератора из-за биения шкива.
Ошибки датчиков: Появление кодов неисправностей, связанных с пропусками зажигания (P0300) или датчиком положения коленвала (P0335).

Визуальный признак	Техническое последствие
Отслоение резиновой вставки	Разбалансировка коленчатого вала, ударные нагрузки
Смещение внешнего кольца	Перекос ремней, ускоренный износ подшипников
Масляные подтеки на демпфере	Разрушение резины, потеря демпфирующих свойств

Важно: Игнорирование симптомов ведет к разрушению шпоночного паза коленвала, обрыву ремня ГРМ и капитальному ремонту двигателя. Проверка демпфера обязательна при появлении вибраций или посторонних шумов.

Последствия обрыва ремня ГРМ из-за шкива распредвала

Обрыв ремня ГРМ по причине разрушения шкива распредвала приводит к немедленной остановке распределительного вала. Коленчатый вал продолжает вращение по инерции, в результате чего поршни и клапаны двигателя теряют синхронизацию. Это провоцирует их механическое столкновение на высоких скоростях.

Удар клапанов о поршни деформирует или разрушает оба компонента. Дальнейшее движение коленвала усугубляет повреждения, вызывая разрушение направляющих втулок клапанов, погнутые стержни клапанов и глубокие вмятины на поршнях. В тяжелых случаях клапаны пробивают поршни, а обломки металла разносятся по цилиндрам.

Критичные повреждения двигателя

Разрушение клапанного механизма: погнутые или оторванные клапаны, деформированные коромысла, сломанные толкатели.
Повреждение поршневой группы: пробои в днищах поршней, разрушение поршневых колец, задиры на стенках цилиндров.
Деформация ГБЦ: искривление плоскости головки блока цилиндров из-за ударов, трещины в камерах сгорания.
Разрушение шатунов: в редких случаях ударная нагрузка вызывает изгиб или обрыв шатунов.

Дополнительные последствия:

Разрушение седел клапанов с необходимостью перепрессовки.
Повреждение распредвала и его постелей из-за ударных нагрузок.
Загрязнение масляной системы металлической стружкой, требующее промывки.

Тип двигателя	Степень повреждений	Типовой ремонт
Бензиновый (интерференционный)	Катастрофические	Капитальный ремонт или замена двигателя
Дизельный	Критические	Замена клапанов, поршней, шлифовка ГБЦ

Погнутый шкив: визуальные и акустические симптомы

При визуальном осмотре заметны отклонения от нормальной траектории движения ремня ГРМ или цепи. Ремень может "гулять" вбок или смещаться к краю шкива при вращении, оставляя неравномерные следы износа на поверхности. Вибрация шкива становится видимой на холостых оборотах или при плавном увеличении оборотов двигателя.

Деформация часто проявляется в виде механических повреждений: вмятины на ободе, трещины у посадочного отверстия или видимое биение при ручном прокручивании коленвала. На шкивах с зубьями возможен ускоренный износ отдельных секций или сколы на торцевых поверхностях.

Характерные признаки

Акустические симптомы включают:

Ритмичный стук или цокание в такт оборотам двигателя, усиливающееся при разгоне
Вибрация рулевого колеса или кузова на холостом ходу
Свист или трение при холодном запуске

Визуальные индикаторы:

Неравномерный износ ремня ГРМ с "ступеньками" на кромках
Масляные пятна или резиновая пыль вокруг шкива
Расхождение меток ГРМ после нескольких циклов работы

Тип симптома	Низкие обороты	Высокие обороты
Вибрация	Сильная тряска	Снижение амплитуды
Звук	Прерывистый стук	Монотонное гудение

Коррозия металла шкива в агрессивных средах

Постоянное воздействие агрессивных сред, таких как дорожные реагенты, морская соль или химические жидкости, провоцирует электрохимическую коррозию металлической основы шкива распредвала. Окисление начинается с поверхностного слоя, постепенно проникая вглубь структуры материала, особенно в местах микротрещин или повреждений защитного покрытия.

Ускоренному разрушению способствуют комбинированные факторы: высокая влажность, перепады температур и механические напряжения от работы двигателя. Коррозионные процессы снижают прочность детали, вызывают изменение геометрии зубьев и посадочного отверстия, что нарушает синхронизацию ГРМ.

Ключевые последствия коррозии

Деформация зубьев: Искажение профиля приводит к проскальзыванию ремня ГРМ и сбою фаз газораспределения
Разрушение демпфера: Ускоряет износ резиновой прослойки между ободом и ступицей
Биение шкива: Нарушение центровки из-за неравномерного выедания металла

Агрессор	Механизм воздействия	Типичные повреждения
Хлориды (реагенты/соль)	Образование электролита с влагой → точечная коррозия	Раковины на рабочей поверхности
Технические жидкости (ТОЖ, масло)	Химическое разложение защитного покрытия	Расслоение металла у посадочного отверстия

Методы минимизации рисков

Регулярная очистка подкапотного пространства от загрязнений
Нанесение ингибиторных составов на нерабочие поверхности шкива
Использование шкивов с гальваническим покрытием (цинкование, кадмирование)

Перекос установки шкива и его влияние на ГРМ

Перекос шкива распредвала возникает при неправильном монтаже компонента, когда его посадочная плоскость отклоняется от параллельности оси коленчатого вала. Основные причины включают загрязнение или повреждение посадочного конуса вала, деформацию шкива, отсутствие центрирующей втулки, либо неравномерную затяжку крепежного болта. Даже минимальный люфт или смещение нарушают геометрию привода.

Этот дисбаланс создает переменные боковые нагрузки на привод ГРМ. Ремень или цепь начинают работать под углом, вызывая асимметричное натяжение и ускоренный износ одной стороны. Вибрации передаются на натяжители и ролики, провоцируя их преждевременный выход из строя. Нарушается синхронность работы распредвала относительно коленвала.

Критические последствия для газораспределительного механизма

Смещение фаз газораспределения: нарушаются моменты открытия/закрытия клапанов, снижается компрессия и мощность двигателя.
Проскальзывание ремня: перекошенный шкив увеличивает трение, приводя к истиранию зубьев и риску обрыва.
Разрушение подшипников: радиальные биения перегружают опорные подшипники распредвала и помпы, вызывая их заклинивание.
Ускоренный износ сальников: эксцентриковая нагрузка приводит к деформации уплотнений и утечке масла.

Симптом	Механизм повреждения
Вибрации на холостом ходу	Дисбаланс вращающихся масс из-за смещения центра тяжести
Свист ремня	Повышенное трение от перекоса в зоне контакта со шкивом
Задиры на торце ремня	Контакт с буртиком шкива при боковом смещении

Наибольшую опасность представляет встречный перекос шкивов распредвала и коленвала: разнонаправленные углы отклонения вызывают эффект скручивания ремня, что в 90% случаев приводит к обрыву при нагрузках. Без своевременного устранения дефекта неизбежны затратные последствия – от замены навесных агрегатов до капитального ремонта двигателя при встрече клапанов с поршнями.

Диагностика биения шкива с помощью индикатора

Для точного определения биения шкива распредвала используется индикатор часового типа (индикатор биения). Перед началом замеров необходимо обеспечить доступ к шкиву, сняв защитные кожухи и декоративные накладки. Шкив должен быть очищен от грязи и масла в зоне контакта с измерительным щупом прибора.

Индикатор надежно фиксируется на стационарной части двигателя с помощью магнитной стойки или специального кронштейна. Измерительный щуп устанавливается перпендикулярно к наружной торцевой поверхности шкива или его рабочей кромке, избегая зоны с насечками или ремнем ГРМ. Важно обеспечить предварительный натяг щупа (обычно 1-2 мм) для сохранения контакта при вращении.

Порядок выполнения замеров

Поворачивайте коленчатый вал за болт крепления шкива (ключом или специнструментом) на 2-3 полных оборота для исключения погрешности от люфтов.
Обнулите шкалу индикатора в начальной позиции после устранения свободного хода.
Медленно проворачивайте вал на 360°, отслеживая показания стрелки прибора. Максимальное отклонение стрелки от нулевой отметки регистрируется как величина биения.
Повторите замер в 3-4 точках по окружности для подтверждения результата.

Допустимое биение для большинства автомобилей не превышает 0.3-0.5 мм. Превышение этого значения указывает на:

Деформацию посадочного фланца шкива
Износ шпоночного паза или смещение шпонки
Накопление стружки на посадочном конусе
Критический износ демпфера (для двухкомпонентных шкивов)

При выявлении биения обязательно проверьте состояние болта/гайки крепления и посадочной поверхности распредвала. Замеры рекомендуется дублировать после снятия/установки шкива для исключения ошибки монтажа.

Разрушение полиуретанового демпфера: этапы износа

Полиуретановый демпфер в шкиве распредвала играет критическую роль в гашении крутильных колебаний коленчатого вала и вибраций, передаваемых на привод ГРМ. Его постепенное разрушение – распространенная проблема, приводящая к серьезным последствиям для двигателя. Процесс деградации проходит через несколько характерных стадий.

Понимание этих этапов позволяет своевременно диагностировать проблему до наступления катастрофических повреждений. Износ демпфера происходит под воздействием постоянных знакопеременных нагрузок, высоких температур, агрессивных сред (масло, тосол) и естественного старения материала.

Стадии разрушения демпфера

Износ полиуретанового вкладыша происходит последовательно:

Начальная деградация (Стадия микротрещин):
- На поверхности полиуретана появляются мелкие, едва заметные глазу микротрещины и сеточка.
- Материал теряет эластичность, становится более жестким на ощупь.
- Видимых смещений шкива относительно ступицы еще нет.
- Симптомы на этом этапе обычно отсутствуют или крайне слабо выражены.
Прогрессирующее расслоение (Стадия макротрещин и отслоения):
- Микротрещины углубляются и расширяются, превращаясь в хорошо видимые макротрещины.
- Начинается локальное отслоение полиуретана от металлических частей шкива (ступицы и внешнего кольца).
- Может появиться незначительное биение шкива или едва слышимый стук/шелест на холостом ходу.
- Возможны слабые вибрации на руле или кузове на определенных оборотах.
Критический износ (Стадия фрагментации и смещения):
- Крупные участки полиуретана полностью отделяются от металла или разрушаются на фрагменты.
- Происходит заметное смещение внешнего зубчатого кольца шкива относительно ступицы (нарушается соосность).
- Появляется выраженное биение шкива, хорошо видимое при работе двигателя.
- Слышен отчетливый стук, скрежет или гул из области шкива, особенно на холостом ходу и низких оборотах.
- Вибрации становятся сильными и ощущаются по всему автомобилю.
Полное разрушение (Фаза отказа):
- Демпферный слой разрушен полностью или почти полностью, потеряв связующую функцию.
- Внешнее кольцо шкива болтается или вращается со значительным эксцентриситетом относительно ступицы.
- Биение шкива очень сильное, сопровождается громким хаотичным стуком и вибрациями.
- Высок риск перескока/обрыва ремня ГРМ из-за критического нарушения положения зубчатого венца и сильных вибраций.
- Неминуемое последствие – встреча клапанов с поршнями (при интерференционной конструкции двигателя), требующая капитального ремонта.

Важные аспекты диагностики:

Признак	Стадия 1-2	Стадия 3	Стадия 4
Визуальное состояние демпфера	Микро/макротрещины, начало отслоения	Глубокие трещины, фрагментация, смещение кольца	Полное разрушение, болтание кольца
Биение шкива	Отсутствует или минимально	Заметное	Очень сильное
Шум (стук, гул)	Отсутствует или слабый шелест	Отчетливый стук/шум	Громкий хаотичный стук/скрежет
Вибрации	Отсутствуют или слабые	Выраженные	Сильные, по всему авто
Риск для двигателя	Низкий	Высокий (обрыв ремня ГРМ)	Критический (гарантированное повреждение)

Обнаружение признаков, соответствующих стадии 3 (Критический износ) или стадии 4 (Полное разрушение), требует немедленной замены шкива распредвала. Промедление грозит дорогостоящим ремонтом двигателя. Регулярный визуальный осмотр состояния демпфера – ключевая мера профилактики.

Типичные ошибки при замене шкива самостоятельно

Многие автовладельцы недооценивают важность точной фиксации коленчатого вала во время работ, что приводит к смещению меток ГРМ. Это критическая ошибка: даже отклонение на один зуб провоцирует нарушения фаз газораспределения, что выливается в потерю мощности, детонацию или удар клапанов о поршни.

Вторая распространённая проблема – игнорирование требований к моменту затяжки центрального болта шкива. Использование ударного гайковёрта без контролируемого усилия или попытка затянуть "на глаз" чреваты разрушением шпоночного паза, деформацией посадочного места или последующим самооткручиванием болта из-за недостаточной затяжки.

Другие частые просчёты:

Пренебрежение чисткой посадочного конуса – грязь или коррозия на валу создают ложное ощущение плотной посадки, но шкив смещается под нагрузкой.
Неправильный демонтаж старого шкива – применение грубой силы (молоток, монтировка) повреждает распредвал или датчик положения.
Отсутствие фиксации шкива при затяжке – проворачивание шкива ключом за зубья без блокировки вала специальным инструментом сколет зубья.
Игнорирование замены сальника распредвала – установка нового шкива на изношенный сальник гарантирует быструю течь масла.

Важно: Отсутствие последующей проверки работы двигателя на всех режимах (холодный пуск, прогрев, переходные режимы) может скрыть ошибки монтажа, что проявится позже тяжёлыми последствиями.

Как проверить натяжение ремня после замены шкива распредвала

После установки нового шкива распредвала критически важно проверить натяжение ремня ГРМ. Неправильное натяжение приведёт к ускоренному износу компонентов или обрыву ремня.

Используйте два основных метода проверки: ручной (по прогибу) и инструментальный (с тензометром). Оба требуют предварительного совмещения меток ГРМ и холодного состояния двигателя.

Пошаговая инструкция

Подготовка:
- Убедитесь, что метки коленвала и распредвалов точно совпадают
- Снимите защитные кожухи ремня для доступа к самым длинным участкам
Ручная проверка прогиба:
- Надавите большим пальцем на середину самого длинного участка ремня с усилием ~10 Н (1 кгс)
- Измерьте линейкой величину прогиба:

  Длина участка Норма прогиба

  200-250 мм 5-7 мм

  250-300 мм 7-10 мм
- Прогиб должен быть равномерным по всей длине ветви
Проверка тензометром:
- Установите прибор перпендикулярно ремню на центральном участке
- Добейтесь частоты колебаний, указанной в мануале авто (обычно 90-110 Гц)
- При отсутствии данных: 100-120 Гц для новых ремней, 80-100 Гц для пробега >5 000 км
Финишный контроль:
- Проверните коленвал на 2 оборота ключом
- Повторно убедитесь в совпадении меток и отсутствии перекоса ремня
- Заведите двигатель, прислушайтесь к посторонним звукам (свист или стук)

Нарушение фаз газораспределения из-за смещения меток

Смещение установочных меток шкива распредвала относительно заданного положения нарушает синхронность работы газораспределительного механизма. Коленчатый и распределительный валы теряют правильное угловое соотношение, что приводит к открытию/закрытию клапанов в нерасчётные моменты цикла двигателя.

Ошибка даже на один зуб ремня ГРМ или цепи вызывает критичное отклонение фаз. Это провоцирует удар клапанов о поршни при такте сжатия, так как впускные/выпускные элементы остаются частично открытыми при движении поршня к верхней мёртвой точке.

Последствия и симптомы

Основные признаки нарушения фаз:

Падение мощности – двигатель не развивает обороты, теряет тягу
Неустойчивый холостой ход – плавающие обороты, вибрации
Хлопки во впуске/выпуске из-за несвоевременного воспламенения смеси
Повышенный расход топлива на 15-25% от нормы
Жёсткий металлический стук при разгоне (детонация)

При длительной эксплуатации с нарушенными фазами возникают необратимые повреждения:

Деформация тарелок клапанов
Разрушение направляющих втулок
Прогар клапанов и поршней
Обрыв ремня ГРМ из-за перегрузок

Величина смещения	Возможные последствия
1 зуб	Потеря мощности, вибрации
2-3 зуба	Детонация, задиры цилиндров
Более 3 зубьев	Взаимное уничтожение клапанов и поршней

Диагностика требует проверки совпадения меток на шкивах распредвала(ов), маховике и крышке ГРМ. Обязательно измеряется компрессия и анализируются ошибки ЭБУ (коды P0016-P0019). Корректировка выполняется только путём демонтажа ремня/цепи и точного позиционирования валов по заводским рискам.

Заклинивание обгонной муфты: признаки и риски

Заклинивание обгонной муфты шкива распредвала лишает демпфирующий механизм его основной функции – гашения крутильных колебаний от коленчатого вала. Вместо свободного проскальзывания внутреннего кольца относительно наружного, муфта фиксируется в одном положении. Это превращает шкив в цельную, некомпенсирующую деталь, что провоцирует ударные нагрузки на ГРМ и смежные системы.

Жесткая передача вибраций напрямую влияет на цепь или ремень ГРМ, ускоряя их износ и растяжение. Критично страдают натяжители и успокоители, рассчитанные на работу в определенном диапазоне колебаний. Возникает резонанс, способный разрушить подшипники помпы, генератора и даже элементы КШМ из-за нарушения синхронизации валов.

Ключевые признаки неисправности

Распознать заклинившую муфту можно по характерным симптомам:

Посторонние звуки: громкий стук, скрежет или визг из области шкива при запуске или изменении оборотов.
Вибрации на холостом ходу: усиленная тряска руля и кузова, особенно заметная на прогретом двигателе.
Нестабильная работа генератора: мерцание фар, скачки напряжения в бортовой сети из-за биения приводного ремня.
Повреждения ремня ГРМ: трещины, расслоение, ускоренный износ кромок или "выкрашивание" зубьев.

Последствия эксплуатации с неисправной муфтой

Игнорирование проблемы ведет к катастрофическим поломкам:

Обрыв ремня ГРМ: Зажатая муфта создает пиковые нагрузки, рвущие ремень. Результат – встреча клапанов с поршнями и дорогостоящий ремонт двигателя.
Разрушение подшипников: Вибрации выводят из строя подшипники помпы, генератора, роликов, что вызывает их заклинивание и обрыв приводного ремня.
Деформация валов: Ударные нагрузки могут погнуть распредвал или коленвал, нарушив геометрию двигателя.
Поломка фазовращателей: В системах изменения фаз газораспределения (VVT) вибрации разрушают их механизм.

Риск	Вероятность	Стоимость ремонта
Обрыв ремня ГРМ	Высокая	Крайне высокая (капитальный ремонт ДВС)
Выход из строя помпы/генератора	Средняя	Средняя (замена агрегатов + ремень)
Разрушение роликов/натяжителя	Высокая	Средняя (замена комплекта ГРМ)

Важно: При появлении первых признаков движение необходимо ограничить, а диагностику и замену шкива провести незамедлительно. Продолжение эксплуатации гарантированно приводит к масштабным повреждениям.

Перегрев шкива при трении: температурные маркеры

Локальный перегрев шкива распредвала возникает при аномальном трении, вызванном заклиниванием подшипников, перекосом или недостаточным натяжением приводного ремня. Температура в зоне контакта стремительно растет из-за преобразования механической энергии в тепловую, что приводит к изменению физико-химических свойств материалов.

Критический нагрев проявляется визуальными и тактильными маркерами: металлические поверхности приобретают характерные цветовые оттенки (побежалость), резиновые демпферы деформируются, а ремни начинают выделять летучие продукты термического разложения. Отслеживание этих признаков позволяет своевременно диагностировать проблему до катастрофических последствий.

Ключевые индикаторы перегрева

Цветовая побежалость на металле:
Соломенный оттенок (230°C) → фиолетовый (280°C) → синий (300°C+)
Оплавление резинового демпфера: появление пузырей, подтеков или вязкой массы при 150-180°C
Дымление ремня: белый дым с резким запахом жженой резины (выше 120°C)
Термическая деформация: искривление плоскости шкива при длительном нагреве свыше 200°C

Температура	Визуальный маркер	Риск повреждений
120-150°C	Потемнение ремня, легкий запах	Старение резины
150-250°C	Желтые пятна на шкиве	Деформация демпфера
250-350°C	Синяя побежалость, дым	Разрушение подшипника
350°C+	Раскаленный очаг, искры	Расплав металла

Пирометрический контроль температуры в рабочей зоне выявляет отклонения от нормы (штатный нагрев не превышает 80°C). Особо опасны точечные перегревы у посадочных мест подшипника – они провоцируют отпуск металла с потерей твердости. Необратимые изменения структуры стали начинаются при 200°C, а алюминиевые сплавы теряют прочность уже при 150°C.

Характерный признак хронического перегрева – "запеченная" смазка на смежных узлах: черные окаменевшие отложения на роликах и натяжителях. Термохимический анализ таких отложений методом ИК-спектроскопии подтверждает наличие продуктов деструкции масла и резины, что служит решающим доказательством экстремального температурного воздействия.

Вибрация двигателя как индикатор неисправности шкива

Вибрации двигателя при изношенном шкиве распредвала возникают из-за нарушения балансировки вращающихся элементов. Демпферная часть шкива (резиновая вставка или пружинный механизм) деградирует, что приводит к смещению центра тяжести и биению. Это провоцирует резонансные колебания, передающиеся на блок цилиндров и кузов автомобиля.

Характер вибраций усиливается на определенных режимах работы: особенно заметен на холостом ходу или при низких оборотах (800-1500 об/мин). Отличительная черта – локализация в передней части мотора и синхронность с оборотами ДВС. При разгоне или нагрузке тряска может временно снижаться из-за изменения частоты резонанса.

Ключевые особенности вибрации при неисправности шкива

Сопутствующие симптомы, указывающие на связь вибраций с шкивом распредвала:

Дребезжащий звук из зоны ремня ГРМ при запуске или на холостом ходу
Вибрация исчезает при отключении нагрузки (кондиционера, ГУР)
Неравномерная работа двигателя даже после замены свечей и ВВ-проводов

Последствия игнорирования проблемы:

Ускоренный износ подшипников коленвала и распредвала
Деформация ремня/цепи ГРМ с риском перескока меток
Разрушение шкива с возможным заклиниванием двигателя

Стадия износа	Характер вибрации	Рекомендуемые действия
Начальная	Легкое дрожание на холостом ходу	Диагностика демпфера шкива на расслоение
Прогрессирующая	Вибрация на 1000-2000 об/мин, шум	Немедленная замена шкива
Критическая	Сильная тряска на всех режимах	Проверка валов на биение, замена смежных узлов

Важно: Вибрации из-за шкива часто путают с дисбалансом колес или неисправностями опор двигателя. Проверочный метод – нанесение контрольных меток на внешнее и внутреннее кольцо шкива. Смещение меток при работе двигателя подтверждает разрушение демпфера.

Эксплуатация автомобиля с поврежденным шкивом недопустима – это приводит к обрыву ремня ГРМ и капитальному ремонту мотора. При первых признаках вибрации необходим визуальный осмотр шкива на предмет трещин, расслоения резины или смещения слоев.

Особенности диагностики двухмассовых шкивов

Диагностика двухмассовых шкивов осложнена их сложной конструкцией, включающей демпфирующий элемент между внутренней и внешней частями. Стандартная проверка биения или визуальный осмотр часто не выявляют износ, так как основные дефекты (усталость пружин, деградация резинового демпфера) скрыты внутри корпуса. Симптомы неисправности легко спутать с проблемами сцепления, коробки передач или опор двигателя.

Ключевым индикатором служит характерный дребезжащий или стучащий шум в передней части двигателя на холостом ходу, который может пропадать при повышении оборотов. Вибрации на руле или кузове при работе мотора на холостом ходу также являются тревожным сигналом. Простые методы диагностики, вроде проверки натяжения ремня, здесь малоэффективны.

Специфические методы проверки

Тест на проворот: Зафиксируйте центральную гайку шкива ключом. Попытайтесь провернуть внешнее кольцо рукой в обе стороны. Чрезмерный свободный ход (более 10-15 градусов) или глухой стук свидетельствуют о разрушении демпфера.
Контроль демпфирования под нагрузкой:
- Запустите двигатель, включите энергоемкие потребители (кондиционер, фары, обогрев стекол).
- Резко повысьте обороты до 2000-3000 об/мин. Глубокие вибрации или усиление дребезга подтверждают неисправность шкива.
Диагностика со снятием: После демонтажа проверьте:
- Вытекание силиконовой смазки из корпуса (характерные масляные пятна).
- Осевой и радиальный люфт внешнего кольца относительно ступицы.
- Наличие трещин или расслоения резинового элемента.

Симптом	Ошибка диагностики	Способ дифференциации
Вибрации на холостом ходу	Неисправность опор двигателя	Вибрации усиливаются при включении нагрузки (АКБ, ГУР)
Шум при запуске/остановке ДВС	Проблемы со стартером или ГРМ	Шум локализуется строго в зоне шкива, кратковременный

Использование диагностического сканера для контроля пропусков зажигания или неравномерности работы коленвала косвенно указывает на неисправность шкива при отсутствии других причин. Окончательный вердикт возможен только после исключения смежных неполадок и комплексной проверки демпфирующих свойств узла.

Утечка масла через сальник распредвала со стороны шкива

Основной причиной утечки становится износ рабочей кромки сальника, потерявшего эластичность из-за высоких температур и старения резины. Повреждение при некорректной установке (перекос, замятие) или деформация посадочного места на постели распредвала также провоцируют нарушение герметичности.

Негерметичный сальник приводит к попаданию моторного масла на привод ГРМ (ременной или цепной), что вызывает его ускоренный износ и риск перескакивания. Потеря смазочного материала снижает уровень масла в двигателе, увеличивая риск масляного голодания и повреждения нагруженных узлов.

Диагностика и устранение

Признаки неисправности включают масляные потеки внизу двигателя, следы масла на защите картера, шкиве и элементах привода ГРМ, а также характерный запах горелого масла при контакте с горячими деталями. Для точного подтверждения необходима:

Очистка зоны сальника и посадочного места от загрязнений
Визуальный осмотр на предмет трещин, деформаций сальника
Нанесение мелового маркера на шейку вала для контроля биения

Замена сальника выполняется после демонтажа шкива и фиксирующего болта. Критически важно:

Правильно подобрать артикул сальника (диаметр, материал)
Очистить и смазать посадочное место
Использовать монтажную оправку для запрессовки без перекоса
Проверить отсутствие заусенцев на валу

Последствия игнорирования	Профилактические меры
Обрыв ремня ГРМ из-за размокания резины	Регулярная очистка подкапотного пространства
Загрязнение датчиков положения распредвала	Контроль уровня и качества масла
Выход из строя натяжителей и роликов привода	Замена сальников при ремонте ГРМ

Распространенные дефекты шпоночного паза на валу

Наиболее частым повреждением является смятие боковых граней паза из-за ударных нагрузок или недостаточной посадки шпонки. Это приводит к люфту шкива, неравномерному вращению и ускоренному износу сопрягаемых деталей. Особенно критично проявляется на высокооборотистых валах, где биение вызывает вибрацию и разрушение смежных узлов.

Не менее опасна деформация дна паза (продавливание), возникающая при превышении допустимого крутящего момента или использовании шпонки несоответствующей высоты. В результате шкив смещается по оси вала, нарушается соосность ременной передачи, что провоцирует перегрев ремней и их обрыв. Часто сопровождается трещинами в зоне концентрации напряжений.

Другие характерные повреждения

Задиры на рабочих поверхностях из-за коррозии или абразивного износа при загрязнении соединения
Сколы кромок паза при усталостном разрушении материала вала (особенно на закаленных поверхностях)
Разрушение стенок паза по радиусу приложения нагрузки (чаще на выходе из паза)

Дефект	Последствия для узла ГРМ
Увеличенный зазор в соединении	Смещение фаз газораспределения, пропуски зажигания
Осевое смещение шкива	Перекос ремня ГРМ, ускоренный износ зубьев
Вибрация вала	Разрушение подшипников распредвала, деформация сальников

Сравнение ресурса оригинальных и дубликатных шкивов распредвала

Ресурс оригинальных шкивов распредвала обычно составляет 150–250 тыс. км пробега, так как производители используют высококачественные сплавы и прецизионные технологии обработки. Инженерные допуски строго контролируются, что обеспечивает стабильную работу узла при экстремальных температурах и нагрузках.

Дубликатные аналоги от неизвестных брендов редко превышают порог в 80–120 тыс. км из-за упрощённой термообработки металла и экономии на материалах. Несоответствие геометрии зубьев и биение вала провоцируют ускоренный износ ГРМ и вибрации, сокращая общий срок службы.

Критические факторы износа

Качество подшипника: Оригиналы оснащаются усиленными подшипниками с двойной защитой от загрязнений. В дешёвых дубликатах используются узлы с минимальной смазкой.
Демпфирующий элемент: Резиновые вставки оригиналов сохраняют эластичность после 10+ лет эксплуатации. Аналоги часто применяют нестабильные полимеры, трескающиеся от перепадов температур.
Коррозионная стойкость: ОЕМ-детали проходят многослойное антикоррозийное покрытие. Контрафакт ржавеет в зоне крепления болта уже через 2–3 года.

Параметр	Оригинальный шкив	Дубликат (средний сегмент)
Точность позиционирования зубьев	±0.01 мм	±0.05–0.1 мм
Допустимое радиальное биение	≤ 0.3 мм	0.5–1.2 мм
Сопротивление крутящему моменту	До 350 Н·м	180–250 Н·м

Ключевой риск при установке дубликата – разрушение шкива в экстремальном режиме. Усталостные трещины в дешёвом литье приводят к отрыву фрагментов, блокировке двигателя и обрыву ремня ГРМ. Оригиналы сохраняют структурную целостность даже при кратковременных перегрузках.

Проверяйте маркировку на наличие логотипа автопроизводителя (например, VAG, BMW).
Измеряйте твердость металла – оригиналы имеют показатель 55–60 HRC.
Тестируйте демпфер на упругость: качественная резина восстанавливает форму после сжатия.

Как проверить работу натяжителя со снятым шкивом

После демонтажа шкива распредвала обеспечьте свободный доступ к натяжителю ремня ГРМ. Очистите механизм от загрязнений ветошью без применения агрессивных растворителей, способных повредить уплотнения.

Зафиксируйте корпус натяжителя рукой. Используйте шестигранный ключ (размер зависит от модели авто) для проворачивания регулировочного болта против часовой стрелки. Приложите умеренное усилие – исправный механизм должен плавно сжиматься.

Критерии оценки состояния

Плавность хода
- Норма: Поршень движется без рывков
- Неисправность: Заклинивание, ступенчатое перемещение
Сопротивление сжатию
- Норма: Умеренное усилие при проворачивании болта
- Неисправность: Слишком легкий ход или полное отсутствие движения
Возврат в исходное положение
- Норма: Полное выдвижение поршня после ослабления болта
- Неисправность: Замедленное/неполное возвращение или заклинивание

Проверьте герметичность гидроцилиндра. Масляные подтеки на корпусе или штоке свидетельствуют об износе сальников. Убедитесь в отсутствии механических повреждений пружины и направляющих. Любые отклонения требуют замены узла.

Неправильная затяжка болта крепления шкива

Несоблюдение момента затяжки или порядка подтяжки болта шкива распредвала вызывает критическое нарушение фиксации. Слишком слабая затяжка провоцирует самопроизвольное откручивание из-за вибраций и ударных нагрузок, характерных для работы ГРМ. Это приводит к люфту шкива и нарушению фаз газораспределения.

Чрезмерное усилие при затяжке вызывает деформацию посадочных поверхностей шкива или фланца распредвала, а также разрушение стопорного элемента (шпонки, штифта или шлицев). В крайних случаях происходит срыв резьбы в отверстии вала или поломка самого болта, что полностью блокирует передачу крутящего момента на привод навесных агрегатов.

Последствия некорректной затяжки

Ключевые риски включают:

Смещение угла опережения зажигания из-за проскальзывания шкива относительно вала
Ускоренный износ ремня ГРМ (или цепи) из-за биения
Разрушение демпфера шкива при перетяжке
Обрыв ремня генератора/ГУР из-за эксцентриситета
Полный отказ привода ГРМ с риском загиба клапанов

Симптом	Причина
Стук/скрежет в зоне шкива	Люфт из-за недотяжки
Масляные подтёки на шкиве	Деформация уплотнения вала при перетяжке
Вибрация на холостых оборотах	Дисбаланс шкива

Важно: Затяжка всегда выполняется динамометрическим ключом с контролем угла доворота согласно спецификации производителя. Обязательна очистка посадочного конуса и резьбы от грязи/масла перед установкой.

Проверка состояния шлицевого соединения шкива распредвала

Шлицевое соединение обеспечивает точную передачу крутящего момента от распредвала к шкиву. Износ или повреждение шлицов вызывает проскальзывание, нарушение фаз газораспределения и сбои в работе двигателя. Регулярная диагностика предотвращает критический износ деталей и дорогостоящий ремонт.

Для проверки требуется демонтировать шкив, очистить соединение от загрязнений и остатков смазки. Используйте яркое освещение и увеличительное стекло для детального осмотра. Особое внимание уделите участкам с максимальной нагрузкой – обычно это зоны контакта первых и последних шлицов.

Ключевые этапы диагностики

Визуальный осмотр на дефекты:
- Трещины или сколы на металле
- Деформация профиля шлицов
- Следы коррозии или задиров
Проверка зазоров:
- Качание шкива на валу рукой – люфт недопустим
- Зазор между шлицами более 0.1 мм – признак износа
Оценка состояния контактных поверхностей:
- Равномерность износа по всей длине соединения
- Наличие выработки в форме конуса
- Соответствие геометрии заводским параметрам

При обнаружении сколов, трещин или критического износа замените шкив и распредвал. Монтаж повреждённого соединения вызовет ускоренное разрушение деталей. После проверки нанесите специальную смазку для шлицевых соединений перед установкой шкива.

Разрушение ступицы шкива при ударном воздействии

Прямые механические удары по шкиву распредвала при ДТП, наезде на препятствие или некорректном ремонте создают критические нагрузки на ступицу. Ударная сила концентрируется в зоне посадочного отверстия и шпоночного паза, многократно превышая расчетные напряжения материала.

Локальная деформация в месте контакта провоцирует радиальные трещины, распространяющиеся от периферии к центру ступицы. Чугунные сплавы, распространенные в бюджетных шкивах, особенно уязвимы из-за низкой пластичности – они склонны к мгновенному раскалыванию без предварительного искривления геометрии.

Последствия разрушения

Потеря синхронизации ГРМ: смещение шкива относительно вала нарушает угловое положение распредвала, вызывая сбой фаз газораспределения
Обрыв ремня/цепи: осколки ступицы повреждают смежные компоненты, включая приводные элементы
Разрушение подшипников: биение обломков шкива создает ударные нагрузки на опорные узлы вала

Тип дефекта	Характерные признаки
Скол посадочного отверстия	Фрагментарное отсутствие материала в зоне контакта с валом, задиры на шпонке
Радиальный разрыв ступицы	Трещины, расходящиеся от центра к ободу, видимое искривление плоскости шкива

Критичность повреждения требует обязательной замены шкива даже при минимальных визуальных дефектах – микротрещины прогрессируют под циклическими нагрузками. При установке нового узла проверяют соосность вала и демпфера (при наличии), исключая перекосы монтажа как фактор риска.

Диагностика расслоения резинового слоя демпфера

Расслоение резинового слоя демпфера шкива распредвала – критическая неисправность, приводящая к нарушению фаз газораспределения, вибрациям и ускоренному износу двигателя. Диагностика усложнена скрытым расположением элемента и отсутствием прямых датчиков, что требует комплексного подхода.

Первичные признаки (визуальные и косвенные) часто проявляются только на прогретом двигателе или под нагрузкой. Ключевым индикатором является нехарактерный шум в передней части мотора, но его легко спутать с неисправностями навесного оборудования. Поэтому необходима поэтапная проверка.

Методы выявления дефекта

Акустический контроль:

Запустите двигатель и прислушайтесь к области шкива распредвала. Расслоение вызывает глухой «булькающий» или дребезжащий звук, усиливающийся с ростом оборотов.
Используйте стетоскоп или металлический прут, прижатый к корпусу демпфера (без контакта с вращающимися частями!). Звук расслоения четко локализуется в центре шкива.

Визуальная инспекция:

Остановите двигатель и отметьте мелом исходное положение наружного кольца относительно внутренней втулки.
Кратковременно запустите мотор (1-2 секунды), затем заглушите.
Проверьте смещение меток. Сдвиг более 2-3 мм подтверждает разрушение резиновой прослойки.

Проверка биения и люфта:

Метод	Действия	Критерий неисправности
Радиальное биение	Зафиксируйте индикаторную стойку напротив наружного обода шкива. Проворачивайте коленвал вручную.	Биение > 0.5 мм
Осевой люфт	Попытайтесь подвигать шкив вдоль оси вала монтировкой (с усилием 5-7 кг).	Наличие ощутимого свободного хода

Анализ работы систем: Косвенным подтверждением служат ошибки датчиков положения распредвала (P0016, P0017) или коленвала (P0335), фиксируемые сканером. Нестабильный холостой ход и рывки при разгоне также указывают на проблему.

Влияние послепродажных распредвалов на геометрию шкива

Послепродажные распредвалы часто имеют конструктивные отличия от оригинальных деталей, включая геометрию посадочного места под шкив. Несоответствие диаметра ступицы, глубины посадки или угла конуса приводит к смещению шкива относительно оси вращения. Это вызывает радиальное и осевое биение, нарушающее соосность с коленчатым валом.

Погрешности в изготовлении неоригинальных распредвалов усугубляют проблему. Отклонения в размерах шпоночного паза или положения установочных штифтов провоцируют угловое смещение шкива. Результатом становится некорректная синхронизация меток ГРМ и изменение фаз газораспределения даже при визуально правильной установке.

Критические последствия для узла

Дисбаланс вращающихся деталей - биение шкива создает вибрации, разрушающие подшипники помпы и натяжители
Перекос приводного ремня - нарушение параллельности плоскостей шкивов ведет к ускоренному износу кромок ремня ГРМ
Проскальзывание зубчатого зацепления - несовпадение угла наклона зубьев вызывает перескакивание ремня на несколько зубьев

Параметр	Допуск OEM (мм)	Отклонение noname (мм)	Риск
Диаметр посадочной зоны	±0.02	до +0.15	Люфт шкива
Конусность Морзе	±0.01°	до ±0.5°	Осевое биение
Позиция шпоночного паза	±0.25°	до ±1.5°	Сдвиг фаз ГРМ

Особую опасность представляют композитные шкивы на алюминиевых распредвалах. Разный коэффициент теплового расширения материалов при нагреве двигателя вызывает ослабление посадки. Это приводит к проворачиванию шкива относительно вала с полным сбоем синхронизации. Для предотвращения проблем обязательна проверка биения индикаторной штангой при установке неоригинального распредвала с последующей коррекцией позиции шкива.

Анализ сколов зубьев шестерни шкива ГРМ

Сколы зубьев на шестерне шкива распредвала представляют критическую угрозу для работы газораспределительного механизма. Подобные повреждения приводят к нарушению синхронизации валов, пропускам зажигания и риску столкновения клапанов с поршнями.

Идентификация сколов требует тщательного визуального осмотра при демонтированном ремне ГРМ. Характерными признаками являются отсутствие фрагментов материала на вершинах или боковых поверхностях зубьев, видимые трещины у основания зубца и металлическая стружка в поддоне двигателя.

Ключевые аспекты анализа

Основные направления исследования повреждений включают:

Локализацию дефектов: Сколы на ведущей стороне зубца указывают на ударные нагрузки при запуске, повреждения на ведомой стороне – на проблемы демпфера крутильных колебаний.
Характер излома: Раковины и пористость в зоне скола свидетельствуют о производственном браке, гладкая поверхность излома – об усталости металла.
Сопутствующие факторы: Проверка натяжителя ремня, износ подшипников помпы и соосности шкивов обязательна, так как их неисправности создают экстремальные нагрузки.

Тип повреждения	Вероятная причина	Последствия
Скол вершины зуба	Перегрузка при резком старте, гидроудар	Проскальзывание ремня, сдвиг фаз ГРМ
Разрушение основания зуба	Усталость металла, вибрации демпфера	Полное разрушение шестерни, остановка двигателя
Множественные микросколы	Низкое качество сплава, перетяжка ремня	Ускоренный износ смежных компонентов ГРМ

Важно: Любой скол требует замены шкива распредвала и ремня ГРМ. Эксплуатация с поврежденной шестерней гарантированно приводит к деформации клапанов и разрушению поршневой группы при обрыве ремня.

Опасность использования поврежденных шпонок распредвала

Повреждённая шпонка распредвала неспособна обеспечить надёжную фиксацию шкива относительно вала, что приводит к его смещению под нагрузкой. Это нарушает синхронность работы газораспределительного механизма и коленчатого вала, провоцируя сбой фаз впрыска топлива и зажигания.

Нестабильное положение шкива вызывает ударные нагрузки на зубья ремня ГРМ или цепи, ускоряя их износ и повышая риск перескока. Даже незначительное отклонение угла поворота распредвала относительно заданного положения катастрофически влияет на работу двигателя.

Ключевые риски и последствия

Разрушение ремня/цепи ГРМ: Вибрация и биение шкива повреждают зубья, приводя к обрыву.
Столкновение клапанов с поршнями: При перескоке привода клапаны не успевают закрыться, деформируясь от удара поршня.
Критический износ шеек распредвала: Эксцентричная нагрузка вызывает задиры на опорных поверхностях.
Отказ датчиков положения: Неправильные сигналы из-за смещения шкива нарушают работу ЭБУ.

Эксплуатация с повреждённой шпонкой гарантированно прогрессирует в полный отказ двигателя. Первые признаки – металлический стук, падение мощности, ошибки по датчикам распредвала (например, P0016-P0019) и видимое биение шкива при работе. Игнорирование этих симптомов ведёт к капитальному ремонту.

Проверка совпадения меток после ремонта ГРМ

Точное совпадение установочных меток гарантирует правильность фаз газораспределения и синхронизацию работы коленчатого и распределительного валов. При замене ремня ГРМ, натяжных роликов или шкивов обязательна последующая проверка позиционирования меток – это критически важный этап, исключающий риск механических повреждений двигателя.

Несовпадение даже на один зуб приводит к нарушению циклов впуска/выпуска, снижению мощности, детонации или поломке клапанов при контакте с поршнями в интерференционных двигателях. Особое внимание уделяется двигателям с двумя распредвалами (DOHC), где требуется синхронизация обоих валов относительно коленвала.

Алгоритм проверки

Проверните коленвал за болт крепления шкива по часовой стрелке на 2 полных оборота с помощью ключа
Зафиксируйте положение коленвала:
- Метка на шкиве коленвала должна совпасть с нулевой отметкой на крышке масляного насоса или блоке цилиндров
Проконтролируйте метки распредвалов:
- На шкивах распредвалов риски должны быть строго напротив меток на задней крышке ремня ГРМ
- Убедитесь, что установочные штифты на концах валов находятся в верхнем положении
При использовании фазоуказателей (например, на двигателях VAG) проверьте совмещение отверстий в шкивах со штифтами на корпусе

Важно: Если метки не совпадают после двух оборотов коленвала – немедленно прекратите запуск двигателя. Требуется переустановка ремня ГРМ с точным выравниванием всех меток по инструкции производителя.

Деформация привалочной плоскости шкива к валу

Деформация привалочной плоскости шкива распредвала возникает при критических механических перегрузках или ударных воздействиях, например, при ДТП, неправильном монтаже компонента или заклинивании сопряженных узлов. Искривление поверхности контакта с валом нарушает геометрию посадки, создавая локальные зоны повышенного напряжения. Это провоцирует биение шкива и вибрации, передающиеся на весь ГРМ.

Даже незначительное отклонение плоскости (от 0.1 мм) нарушает соосность вала и шкива, вызывая эксцентричную нагрузку на шпоночный паз или шлицы. Ускоряется износ посадочного места, появляются усталостные трещины в материале шкива. Одновременно разрушается демпфер (если он интегрирован), что усиливает дисбаланс и шум при работе двигателя.

Последствия деформации

Ключевые риски деформированной привалочной плоскости включают:

Смещение фаз газораспределения из-за проскальзывания шкива относительно вала
Разрушение шпоночного соединения или срез шлицев из-за неравномерного распределения крутящего момента
Ускоренный износ ремня ГРМ из-за биения, ведущий к обрыву и встрече клапанов с поршнями

Параметр	Норма	При деформации
Соосность с валом	±0.05 мм	От ±0.2 мм
Биение шкива	0.3-0.5 мм	1.0-3.0 мм

Диагностика выполняется микрометром или индикаторным нутромером для замера плоскостности и биения. При отклонениях свыше 0.15 мм шкив подлежит замене, так как рихтовка не обеспечит стабильной посадки. Обязательной проверке подвергается посадочная шейка распредвала на предмет следов коробления или задиров.

Погодное старение резиновых компонентов шкива

Воздействие окружающей среды – ультрафиолетового излучения, озона, перепадов температур и влажности – вызывает необратимые химические изменения в структуре резинового демпфера шкива распредвала. Полимерные цепи разрушаются, эластичные добавки испаряются или окисляются, что приводит к потере гибкости и упругости материала.

Со временем резина становится хрупкой, покрывается микротрещинами и теряет способность эффективно гасить вибрации коленчатого и распределительного валов. Ускоренному старению способствует контакт с техническими жидкостями (маслом, антифризом), а также механические нагрузки при работе двигателя.

Последствия старения резины

Деградация демпфера проявляется через:

Растрескивание – видимые трещины на поверхности резинового слоя
Расслоение – отделение резины от металлического сердечника
Потерю демпфирующих свойств – увеличение ударных нагрузок на ГРМ

Критические последствия для двигателя:

Смещение меток газораспределения из-за проскальзывания шкива
Ускоренный износ ремня ГРМ и зубьев шкива
Риск обрыва ремня с последующим загибом клапанов

Фактор	Влияние на резину
УФ-излучение	Разрушение молекулярных связей, выцветание
Озон (O₃)	Образование поверхностных трещин (озоновое растрескивание)
Температурные циклы	Потеря пластификаторов, усадка материала
Моторное масло	Набухание или растворение резиновой матрицы

Несоосность с коленвалом как причина ускоренного износа

Несоосность валов возникает при нарушении параллельности осей коленчатого и распределительного валов или смещении их относительно проектного положения. Даже минимальное отклонение (доли миллиметра) создает переменные боковые нагрузки на шкив распредвала и его посадочный штифт.

Постоянное искривление плоскости вращения шкива приводит к эксцентричной работе ремня ГРМ. Это вызывает вибрации, неравномерное натяжение и рывковое скольжение ремня по зубьям шкива. Усилие концентрируется на отдельных участках посадочного места и зубчатого венца.

Последствия несоосности

Критический износ шпонки/штифта: Постоянное радиальное биение разрушает шпоночное соединение, образуя люфт между валом и ступицей шкива.
Деформация зубьев: Точечные ударные нагрузки истирают вершины зубьев шкива, приводя к проскальзыванию ремня.
Раскалывание ступицы: Циклические изгибающие усилия провоцируют усталостные трещины в зоне крепежных отверстий.
Ускоренный износ ремня ГРМ: Резкие рывки и локальный перегрев сокращают ресурс ремня в 3-5 раз.

Тип повреждения	Причина	Риск для двигателя
Срез шпонки	Радиальные удары при вращении	Смещение фаз газораспределения
Эллипсность посадочного отверстия	Микроподвижность шкива на валу	Разрушение датчика положения распредвала
Расслоение ремня	Переменное натяжение	Обрыв ремня ГРМ → удар клапанов

Основные технологические причины несоосности включают деформацию постелей блока цилиндров, неправильный монтаж подшипников, коробление привода ГРМ после перегрева или использование некондиционных компонентов (шкивов, натяжителей). Диагностируется проблема лазерной центровкой валов или замером биения шкива индикаторным нутромером при вращении коленвала.

Последствия отсутствия динамометрического контроля болта

Недостаточная затяжка болта крепления шкива распредвала ведет к люфту соединения. Шкив начинает вибрировать и биться о вал, разрушая шпоночный паз и посадочную поверхность. Возникает характерный стук в передней части двигателя, особенно заметный на холостых оборотах. Постепенно повреждается сам распредвал, а ремень ГРМ или цепь смещаются с заданных траекторий.

Чрезмерное усилие затяжки вызывает пластическую деформацию резьбовых соединений и корпусных деталей. Болт растягивается сверх предела текучести, теряя прочность, а резьба в алюминиевой головке блока срывается. Перекос шкива из-за неравномерной нагрузки ускоряет износ ремня ГРМ, подшипников помпы и натяжителей. В критических случаях сломанный болт или сорванная резьба полностью блокируют вращение распредвала.

Критические риски для двигателя

Смещение фаз газораспределения: нарушение синхронности работы клапанов и поршней
Обрыв ремня ГРМ: встреча поршней с клапанами → деформация деталей ЦПГ
Разрушение шпоночного соединения: образование задиров на валу и внутренней поверхности шкива

Сценарий	Недостаточная затяжка	Избыточная затяжка
Повреждение резьбы	Срыв граней болта	Срыв резьбы ГБЦ
Влияние на ГРМ	Проскакивание ремня на несколько зубьев	Ускоренный износ роликов и ремня

Прогрессирующая вибрация: дисбаланс коленвала → разрушение опорных подшипников
Потеря герметичности: повреждение сальника распредвала → утечка масла
Катастрофический отказ: заклинивание распредвала → обрыв ремня ГРМ → капитальный ремонт ДВС

Диагностика дисбаланса шкива на стенде

Проверка балансировки шкива распредвала проводится на специальном вибрационном стенде, имитирующем рабочие обороты двигателя. Шкив фиксируется на оправке, соответствующей посадочному диаметру вала, после чего стенд раскручивает его до заданной скорости. Датчики регистрируют амплитуду и вектор вибраций, возникающих при вращении.

Критичным показателем считается отклонение массы свыше 5 грамм на периферии детали – такой дисбаланс провоцирует ускоренный износ подшипников, сальников и ремня ГРМ. Особое внимание уделяют состоянию демпферного слоя (резиновой прослойки) на шкивах коленвала: его расслоение или затвердевание нарушает балансировку даже при визуально целом металлическом ободе.

Этапы выявления дефекта

Очистка посадочной поверхности и отверстий от грязи/масла.
Контроль геометрии шкива (биение не должно превышать 0.3 мм).
Установка детали на стенд с точной центровкой.
Запуск вращения в диапазоне 500-3000 об/мин.
Фиксация показаний датчиков вибрации.

Тип дисбаланса	Характерные признаки	Рекомендуемое действие
Механический (деформация, сколы)	Резкие скачки амплитуды на всех оборотах	Замена шкива
Разрушение демпфера	Растущая вибрация выше 1500 об/мин	Замена шкива
Загрязнение/повреждение отверстий	Нестабильные показатели при разной скорости	Чистка или коррекция

При обнаружении дисбаланса выполняется статическая или динамическая коррекция массы (наварка грузиков/фрезеровка), но для шкивов с демпфером подобный ремонт недопустим – нарушение целостности конструкции приведет к ускоренному разрушению демпфирующего элемента.

Влияние неправильной установки фиксаторов распредвала

Некорректный монтаж фиксаторов распредвала нарушает синхронизацию газораспределительного механизма. Это вызывает смещение фаз открытия/закрытия клапанов относительно положения коленчатого вала, что критично для точной работы двигателя. Нарушение углов опережения зажигания и впрыска топлива неизбежно приводит к катастрофическому падению мощности и резкому увеличению расхода горючего.

Последствия проявляются в ускоренном износе компонентов: повышенные ударные нагрузки разрушают зубья ремня ГРМ или цепи, деформируют толкатели клапанов. Возникает риск встречи поршней с тарелками клапанов при нарушении синхронизации, что вызывает полное разрушение цилиндропоршневой группы. Вибрации от дисбаланса передаются на смежные узлы, включая балансирные валы и подшипники коленвала.

Критичные последствия для двигателя

Деформация клапанов – удар поршней при несовпадении фаз
Разрушение направляющих втулок – перекосы из-за вибраций
Обрыв ремня ГРМ – перегрузки из-за рывков распредвала

Тип повреждения	Причина	Эффект
Прогар клапанов	Нарушение тепловых зазоров	Падение компрессии
Износ шестерни распредвала	Биение вала	Шум, вибрация на холостом ходу
Разрушение подшипников	Неравномерная нагрузка	Задиры на шейках вала

Проверка меток ГРМ – обязательный этап после замены фиксаторов
Контроль момента затяжки – перетяжка вызывает деформацию посадочных мест
Диагностика биения вала – индикаторным прибором при первом запуске

Грязь в посадочном месте: влияние на центровку

Накопление грязи, коррозии или засохших технических жидкостей на конусе посадочного места распредвала создает неравномерный слой между валом и внутренней поверхностью шкива. Это препятствует плотному прилеганию деталей по всей площади контакта, вызывая смещение оси вращения шкива относительно оси вала.

Незначительное перекос шкива приводит к критическому биению на высоких оборотах. Эксцентриситет увеличивает нагрузку на шпоночный паз или зубья шлицевого соединения, провоцируя ускоренный износ и разрушение как шкива, так и вала. Дополнительно возникает вибрация, передающаяся на ремень ГРМ и смежные узлы.

Последствия нарушения центровки

Дисбаланс ременной передачи: перекос вызывает проскальзывание ремня, неравномерное натяжение и ускоренный износ его кромок
Деформация шпоночного соединения: точечные ударные нагрузки разрушают шпонку и паз, образуя сколы металла
Перегрев узла: вибрация повышает трение в зоне посадки, приводя к термической деформации деталей

Тип загрязнения	Риск смещения оси	Типичные последствия
Песок/абразив	0.05-0.2 мм	Задиры на конусе, разрушение шпонки
Коррозия	0.1-0.3 мм	Электрохимическое разрушение посадочных поверхностей
Затвердевшая смазка	0.02-0.15 мм	Неравномерное прилегание, вибрация на холостых оборотах

Для исключения проблем обязательна механическая очистка конуса вала и шкива металлической щеткой и обезжиривание перед установкой. Контрольная проверка биения после монтажа должна показывать отклонение не более 0.1 мм на максимальном диаметре шкива.

Как выявить микротрещины в старом шкиве

Микротрещины в шкиве распредвала часто невидимы при беглом осмотре, но их своевременное обнаружение критически важно для предотвращения разрушения детали. Они обычно формируются в зонах повышенного напряжения: у основания зубьев, вокруг крепежных отверстий и на внутренней поверхности посадочного места.

Для точной диагностики требуются специальные методы и инструменты, так как стандартный визуальный контроль эффективен лишь для крупных дефектов. Необходимо учитывать материал шкива – алюминиевые и стальные изделия проверяются по-разному.

Визуальный осмотр с увеличением
- Используйте лупу с 10-кратным увеличением или USB-микроскоп
- Тщательно очистите поверхность от грязи и масла растворителем
- Осмотрите основания зубьев, посадочную втулку и края отверстий под болты
Магнитопорошковая дефектоскопия (для стальных шкивов)
- Намагнитите шкив специальным устройством
- Нанесите магнитный суспензионный порошок
- Скопления порошка вдоль линий укажут на трещины
Капиллярный контроль (пенетрантная проверка)
- Нанесите проникающий краситель на очищенную поверхность
- Через 10-15 минут удалите излишки и нанесите проявитель
- Трещины проявятся как красные линии на белом фоне
Ультразвуковая диагностика
- Используйте промышленный дефектоскоп с датчиком 5-10 МГц
- Наносите контактный гель на проверяемые участки
- Анализируйте отраженные сигналы на экране прибора
Контроль на слух при работе двигателя
- Прислушайтесь к металлическому цокоту в районе шкива
- Используйте стетоскоп для локализации источника звука
- Характерный звук усиливается при повышении оборотов

Метод	Глубина обнаружения	Требуемое оборудование
Визуальный с увеличением	Поверхностные	Лупа/микроскоп
Магнитопорошковый	До 2 мм	Магнит, суспензия
Капиллярный	Поверхностные	Пенетрант, проявитель
Ультразвуковой	До 50 мм	Дефектоскоп

Сравнение симптомов неисправного шкива и подшипников распредвала

Шум при работе двигателя является первичным индикатором проблем с компонентами распредвала. Для неисправного шкива характерен резкий металлический стук или скрежет в передней части двигателя, синхронизированный с оборотами и особенно заметный на холодном моторе. Подшипники распредвала проявляются глухим гулом или рокотом из верхней части двигателя, усиливающимся при повышении оборотов и не зависящим от температуры.

Визуальные признаки также различаются: шкив демонстрирует биение при визуальном контроле (смещение меток ГРМ), износ резинового демпфера или трещины на корпусе. Подшипники визуально не диагностируются без разборки, но косвенным признаком служит падение давления масла или металлическая стружка в масляном фильтре из-за разрушения сепараторов.

Ключевые отличия в поведении

Симптом	Неисправный шкив	Изношенные подшипники
Тип шума	Локальный стук/дребезжание спереди	Глухой гул по всей ГБЦ
Реакция на нагрузки	Усиливается при резком сбросе газа	Нарастает равномерно с оборотами
Влияние на работу двигателя	Смещение фаз ГРМ, ошибки датчиков	Перегрев вала, задиры на кулачках

Важно: Общим последствием обоих дефектов является ускоренный износ ремня ГРМ из-за вибраций. Проверка шкива выполняется демонтажем ремня и контролем люфта/шумов при вращении, тогда как диагностика подшипников требует измерения давления масла или вскрытия постелей распредвала.

Критерии выбора нового шкива для замены

Точное соответствие оригинальным параметрам – основной критерий. Диаметр посадочного отверстия, количество и шаг крепёжных болтов должны полностью совпадать с заводской деталью. Отклонения даже на миллиметр приведут к биению и ускоренному износу.

Конструкция шкива должна учитывать особенности двигателя: наличие демпфера крутильных колебаний (резиновой вставки), систему изменения фаз газораспределения (VVT-i, VANOS) или навесное оборудование (генератор, ГУР). Использование несовместимой модели нарушит синхронизацию механизмов.

Ключевые технические параметры

Материал изготовления: чугун для штатных систем, кованый алюминий при тюнинге
Тип демпфера: сплошной (жесткий) или двухкомпонентный (с резиновым слоем)
Количество зубьев: строго идентичное изношенному шкиву
Ширина ременного канала: соответствие типу приводного ремня (поликлиновой, зубчатый)

Приоритет отдавайте сертифицированным производителям (Gates, INA, Corteco) и проверяйте маркировки на корпусе. Контрафактные изделия часто имеют:

Неоднородную структуру металла
Смазанные штамповки зубьев
Отсутствие антикоррозийного покрытия

Параметр	Последствия ошибки
Неправильный вылет (расстояние до блока)	Перекос ремня, ускоренный износ подшипников
Несоответствие массы	Дисбаланс коленвала, вибрации на высоких оборотах

Обязательно сверяйте каталожный номер с данными производителя авто. Визуальная схожесть не гарантирует корректную работу в системе газораспределения.

Подготовка посадочного места перед установкой шкива

Тщательная очистка конуса вала и шпоночного паза – обязательный этап перед монтажом шкива. Используйте металлическую щетку и обезжириватель (например, уайт-спирит или специальный автоочиститель) для удаления ржавчины, старой грязи, остатков герметика и масляных пятен. Особое внимание уделите шпоночному пазу: в нем часто скапливается стружка и мусор, препятствующие правильной посадке шпонки.

Визуально и тактильно проверьте состояние посадочной поверхности вала и ответной части шкива на предмет задиров, коррозии или деформации. Даже незначительные неровности или остатки старой краски могут нарушить соосность и привести к биению. При обнаружении глубоких повреждений (забоин, ступенек) потребуется шлифовка или замена вала.

Контроль ключевых элементов

Перед установкой обязательно проверьте следующие компоненты:

Шпонка: Убедитесь в отсутствии деформации, следов излома или "закусывания". Шпонка должна входить в паз вала и шкива плотно, без люфта, но и без необходимости приложения чрезмерной силы.
Резьба крепежного болта/гайки: Очистите резьбу метчиком или щеткой, убедитесь в отсутствии срывов ниток. Смажьте резьбу небольшим количеством моторного масла или специальной медной смазкой.
Центрирующая фаска: На кончике вала обычно есть направляющая фаска. Убедитесь, что она не повреждена – это облегчит начальную центровку шкива.

Категорически запрещается использовать для фиксации шкива ударные инструменты (молотки, зубила) или пытаться "натянуть" его болтом, если он не садится свободно до упора. Это гарантированно повредит шпоночное соединение и конус вала.

Этап	Инструмент/Материал	Критичность ошибки
Очистка конуса	Щетка, обезжириватель	Высокая (грязь = биение)
Проверка шпонки	Визуальный осмотр	Высокая (слом = разрушение)
Подготовка резьбы	Метчик, смазка	Средняя (срыв = сложный демонтаж)

После очистки и проверки насухо протрите конус вала и внутреннюю поверхность шкива. Установите шпонку в паз вала строго параллельно его оси – перекос недопустим. Только после выполнения всех этих условий можно приступать к аккуратной установке шкива на вал.

Особенности контроля момента затяжки разных типов шкивов

Для цельнометаллических шкивов применяется стандартный подход: момент затяжки строго регламентирован производителем двигателя. Критически важно использовать откалиброванный динамометрический ключ, так как превышение усилия ведет к деформации посадочного места или срыву резьбы шпильки/болта, а недостаточное усилие вызывает самооткручивание и смещение фаз газораспределения.

Демпферные шкивы (с резиновой вставкой) требуют особой точности из-за уязвимости демпфирующего элемента. Превышение момента затяжки даже на 10-15% провоцирует расслоение резины и разрушение шкива, а недотяжка приводит к проскальзыванию внутренней втулки относительно внешнего кольца. Обязательна поэтапная затяжка с промежуточным проворотом коленвала для распределения напряжения.

Специфика подпружиненных шкивов

При работе с подпружиненными конструкциями (например, на дизельных двигателях):

Фиксация обязательна: требуется специнструмент для блокировки храпового механизма при затяжке
Момент выше стандартного: усилие на 30-50% превышает значения для цельнометаллических аналогов
Контроль угла доворота: после достижения номинального момента необходим доворот на строго заданный угол (обычно 60-90°)

Тип шкива	Риски при нарушении момента	Ключевые требования
Цельнометаллический	Деформация ступицы, срез шпонки	Точное соблюдение паспортного значения
Демпферный	Разрушение резинового демпфера	Поэтапная затяжка, контроль температуры
Подпружиненный	Поломка храпового механизма	Фиксация шкива, доворот на угол

Общие правила включают очистку посадочных поверхностей от масла, замену болтов одноразового типа и контроль состояния шпоночных пазов. Для гибридных шкивов (металл+полимер) запрещен ударный инструмент – тепловое расширение композита требует корректировки момента при сборке "на горячую".

Алгоритм проверки работоспособности после ремонта

Перед запуском двигателя убедитесь в правильности сборки: проверьте совпадение меток ГРМ, натяжение ремня/цепи, момент затяжки болта шкива. Подключите аккумулятор, убедитесь в отсутствии утечек технических жидкостей в зоне ремонта.

После первичного осмотра подготовьте диагностическое оборудование: сканер для чтения ошибок ЭБУ, стетоскоп для прослушивания шумов, мультиметр. Уберите из рабочей зоны посторонние предметы перед запуском.

Контрольный запуск двигателя:
- Запустите двигатель на 2-3 минуты на холостом ходу
- Прослушайте стетоскопом область шкива на предмет стуков, скрежета или щелчков
- Проверьте отсутствие вибрации шкива при работе
Диагностика электросистемы:
- Считайте коды ошибок через OBD-сканер (особенно флаг P0340 - неисправность датчика распредвала)
- Проверьте осциллографом сигнал датчика положения распредвала
- Замерьте мультиметром напряжение цепи датчика (норма: 5В ±0.5В)
Тест под нагрузкой:
- Плавно повысьте обороты до 3000 об/мин (отслеживая стабильность работы)
- Резко сбросьте газ 3-4 раза, наблюдая за реакцией дросселя
- Проверьте работу на переходных режимах (имитация движения)

Контрольные параметры после прогрева:

Параметр	Норма	Отклонение
Обороты ХХ	750±50 об/мин	Плавающие обороты
Угол опережения	8-12° до ВМТ	Скачки более 5°
Шумовой фон	Равномерный гул	Локальные цокоты/стуки

Выполните повторную проверку момента затяжки после полного остывания двигателя. При отсутствии отклонений проведите тест-драйв на 15-20 км, отслеживая реакцию на педаль газа и работу на высоких оборотах.

Предотвращение повторных поломок: ключевые меры

Тщательная диагностика смежных компонентов обязательна при замене шкива распредвала. Проверьте состояние натяжителей, роликов, сальников и ремня ГРМ, так как их износ косвенно влияет на нагрузку шкива. Неисправности этих элементов ускоряют разрушение нового узла.

Используйте исключительно оригинальные или сертифицированные производителем аналоги. Контрафактные запчасти часто имеют несоответствующий баланс, слабый металл или неточные посадочные размеры, что провоцирует вибрации и перекосы. Особенно критично качество демпфера в двухмассовых шкивах.

Комплексный подход к обслуживанию

Соблюдение регламента замены: Меняйте шкив строго с интервалами, указанными производителем (обычно каждые 60 000–120 000 км), даже при отсутствии видимых повреждений.
Правильная установка
- Применяйте динамометрический ключ для точного момента затяжки
- Контролируйте совпадение меток ГРМ после монтажа
- Проверяйте соосность валов и шкивов
Замена сопутствующих деталей: Одновременно меняйте ремень ГРМ, натяжители, ролики и сальник распредвала.
Защита от коррозии: Обрабатывайте посадочное место антикором, исключая заклинивание шкива.

Контрольный параметр	Метод проверки	Периодичность
Люфт шкива	Ручной покачивание при снятом ремне	Каждое ТО
Состояние демпфера	Визуальный осмотр на трещины резины	Каждые 15 000 км
Натяжение ремня	Специальным индикатором или прогибом	После первых 500 км после замены

Регулярно очищайте посадочный конус от грязи и масла. Утечки из сальника создают пленку, снижающую трение и вызывающую проскальзывание, что деформирует шпоночный паз или шлицы.

Список источников

При подготовке материалов о неисправностях шкива распредвала использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось диагностическим методикам, инженерным особенностям конструкции и типичным признакам дефектов.

Для обеспечения точности информации проанализированы данные автопроизводителей, технические бюллетени сервисных центров и экспертные мнения автомобильных инженеров. Ниже приведены ключевые источники.

Техническая литература и руководства

Руководство по ремонту и эксплуатации (официальное издание автопроизводителя) - Глава "Газораспределительный механизм"
Учебник "Конструкция автомобильных двигателей" под ред. А.И. Колчина - Раздел "Приводы ГРМ"
Справочник "Диагностика механических систем ДВС" В.П. Борисов - Глава "Вибрационные неисправности"

Профессиональные ресурсы

Технические бюллетени SAE International (Society of Automotive Engineers)
База данных отказов компонентов NADA (Национальная ассоциация авторемонтников)
Методические рекомендации ATA (Автомобильная техническая ассоциация)
Журнал "Автосервис: практика и технологии" - Архив статей 2018-2023 гг.

Длина участка	Норма прогиба
200-250 мм	5-7 мм
250-300 мм	7-10 мм
