Нива на гусеницах - настоящий вездеход!

Статья обновлена: 18.08.2025

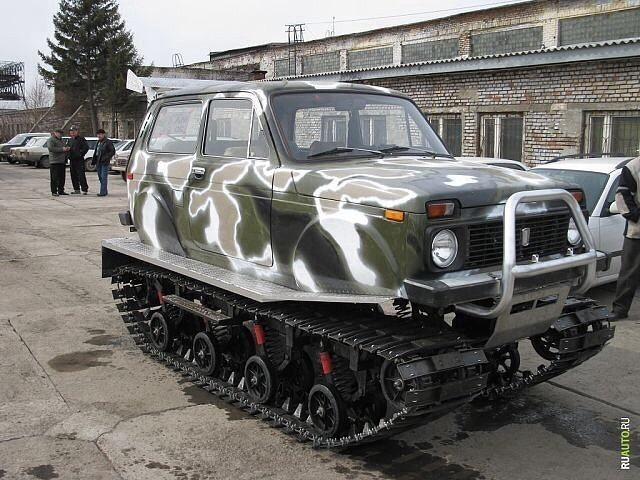

Легендарный внедорожник ВАЗ-2121 обретает новую жизнь в экстремальных условиях.

Замена колёс на гусеничные модули превращает советский автомобиль в неутомимого покорителя бездорожья.

Любители экстрима ценят уникальную проходимость и футуристичный вид гусеничной Нивы.

Эта модификация доказывает: классика способна на революционные трансформации.

Преимущества гусениц перед колесами для внедорожника

Гусеничный движитель обеспечивает многократно увеличенную площадь контакта с поверхностью по сравнению с колесной схемой. Это кардинально снижает удельное давление на грунт, предотвращая глубокую пробуксовку и погружение даже на рыхлых субстратах вроде снега, грязи или песка.

Равномерное распределение массы по всей длине гусеницы позволяет технике преодолевать локальные препятствия (камни, пни, канавы) без риска вывешивания колес. Сплошная опорная поверхность гарантирует постоянное сцепление при прохождении сложных участков с переломами рельефа.

Ключевые эксплуатационные выгоды

• Превосходная проходимость: преодоление глубокой грязи, болотистых почв и сугробов, недоступных для колесных аналогов
• Стабильность тяги: отсутствие резкой потери сцепления при повреждении одного сегмента благодаря распределенной нагрузке
• Снижение требований к покрытию: возможность движения по тонкому льду, сыпучим склонам и топким участкам

Конструкция обеспечивает выдающиеся характеристики при низких скоростях за счет эффекта "непрерывного моста". Каждая гусеница работает как единая платформа, исключая типичные для колес проблемы: диагональное вывешивание и потерю контакта с грунтом на неровностях.

Параметр	Гусеницы	Колеса
Удельное давление (кг/см²)	0,2-0,5	1,5-3,0
Проходимость по рыхлому снегу	До 1,5 м	До 0,4 м
Критический уклон	35°-40°	25°-30°

Особое преимущество проявляется при движении по вязким грунтам: гусеницы создают меньший бугристо-волновой эффект, сохраняя структурную целостность поверхности. Это минимизирует энергозатраты на самовытаскивание и снижает общее сопротивление.

Типы гусеничных модулей для установки на "Ниву"

Конструкция гусеничных модулей для "Нивы" варьируется в зависимости от целевого применения и условий эксплуатации. Основное различие заключается в типе гусеничного полотна и системе привода, что напрямую влияет на проходимость, скорость и ресурс комплекта.

При выборе учитывают материал траков, конструкцию подвески, способ передачи крутящего момента и общую массу системы. Наиболее распространены три категории комплектов, каждая со специфическими характеристиками.

• Резинотросовые модули:
  • Используют армированные резиновые ленты со стальными кордами
  • Оснащаются катками или роликами для поддержки гусеницы
  • Плюсы: низкий шум, плавность хода, минимальное повреждение грунта
  • Минусы: ограниченный ресурс на каменистых участках
• Металлические шарнирные модули:
  • Состоят из стальных траков с пальцевыми соединениями
  • Требуют усиленной подвески с амортизаторами
  • Плюсы: максимальная прочность, ремонтопригодность в полевых условиях
  • Минусы: высокий шум, вибрации, большой вес
• Комбинированные модули:
  • Гибридная конструкция: металлические ведущие звездочки + полимерные гусеницы
  • Используют снегоходные или специализированные траки
  • Плюсы: оптимальное соотношение веса и тяговых характеристик
  • Минусы: ограниченная грузоподъемность

Ключевые особенности установки

Тип привода	Замена колес на гусеничные каретки без модификации КПП
Система натяжения	Регулируемые гидравлические или механические натяжители
Рулевое управление	Дифференциальное торможение гусениц или поворотные каретки

При монтаже всех типов модулей критично соблюдение центровки и балансировки системы. Обязательна установка расширенных колесных арок и усиление элементов подвески. Ресурс гусениц напрямую зависит от соблюдения скоростных режимов: рекомендуемый максимум – 40-50 км/ч.

Базовые требования к автомобилю для переоборудования

Успешное переоборудование в гусеничный вездеход требует тщательного отбора донорского автомобиля. Не каждая модель способна выдержать специфические нагрузки и конструктивные изменения.

Критерии выбора обусловлены значительным увеличением массы, трансформацией кинематики ходовой части и экстремальными условиями эксплуатации готового вездехода.

Ключевые технические критерии

• Прочная несущая система – предпочтение рамным конструкциям (ВАЗ-2121 «Нива») или усиленным кузовам. Требуется запас прочности для монтажа гусеничных модулей и восприятия ударных нагрузок.
• Запас мощности двигателя – минимально 80-100 л.с. для преодоления возросшего сопротивления гусениц. Крутящий момент важнее максимальной скорости.
• Выносливая трансмиссия – раздаточная коробка с понижающей передачей и усиленные ШРУСы/полуоси обязательны. Автоматические КПП не рекомендуются из-за перегрева.
• Геометрическая совместимость – достаточный клиренс (от 22 см) и ширина колеи для интеграции гусеничных катков без радикального изменения подвески.
• Отсутствие критических повреждений – исключаются коррозия силовых элементов, деформации рамы, износ ЦПГ двигателя и трещины в мостах.

Оптимальными считаются внедорожники с постоянным полным приводом, короткой базой и ремонтопригодными узлами. Переоборудование седанов или микроавтобусов требует сложных инженерных доработок.

Расчет нагрузок на трансмиссию при использовании гусениц

Основной задачей расчета является определение крутящих моментов и мощностей, передаваемых элементами трансмиссии при движении вездехода в различных условиях. Ключевым фактором выступает сопротивление движению гусеничного обвода, зависящее от типа грунта, уклона местности, скорости перемещения и веса машины. Требуется точно определить максимальные нагрузки, возникающие при преодолении сложных препятствий или резком старте.

Силы сопротивления на гусеницах создают опрокидывающий момент относительно ведущих звездочек, что приводит к возникновению пиковых нагрузок в зубчатых зацеплениях коробки передач, раздаточных коробках и карданных валах. Дополнительное влияние оказывают динамические ударные нагрузки при наезде на неровности, а также силы инерции при разгоне или торможении тяжелой платформы.

Факторы, учитываемые при расчете

• Удельное давление на грунт: Распределение веса машины по опорной поверхности гусеницы
• Коэффициент сцепления: Зависит от типа грунта (глина, песок, снег) и конструкции траков
• Геометрические параметры: Длина опорной поверхности гусеницы, высота грунтозацепов
• Динамические факторы: Ускорения при разгоне/торможении, удары при преодолении препятствий

Тип нагрузки	Источник возникновения	Учет в расчете
Статическая	Вес машины, уклон	Коэффициент сопротивления качению
Динамическая	Разгон, торможение	Момент инерции вращающихся масс
Ударная	Преодоление препятствий	Динамический коэффициент (1.5-2.5)

Расчетный крутящий момент на ведущей звездочке определяется по формуле: M = (P_к × R_зв) / η, где P_к – тяговое усилие, R_зв – радиус ведущей звездочки, η – КПД гусеничного движителя. Пиковые значения увеличивают на коэффициент запаса прочности (обычно 1.8-2.2) для компенсации неучтенных динамических воздействий и неравномерности распределения нагрузки между ветвями гусеницы.

Особое внимание уделяется расчету контактных напряжений в зубьях шестерен и крутильным колебаниям в длинных карданных валах. Для гусеничных вездеходов критичен правильный подбор межосевых расстояний в коробках передач, обеспечивающий достаточную изгибную жесткость валов при сохранении минимальных габаритов. Результаты расчета используются при выборе материалов, термообработки и параметров зубчатых зацеплений.

Необходимые доработки подвески для гусеничного хода

Переход на гусеничный движитель кардинально меняет характер нагрузок, воздействующих на подвеску автомобиля "Нива". Штатная конструкция, рассчитанная на колеса, не способна выдержать значительно возросшие ударные, скручивающие и боковые усилия, передаваемые через гусеничные ленты.

Возникает комплекс проблем: риск разрушения узлов крепления, чрезмерные крены и раскачка кузова, ускоренный износ шарниров и сайлентблоков, а также деформация элементов подрамника. Без существенной переделки подвески надежная и безопасная эксплуатация гусеничного вездехода невозможна.

Ключевые направления модификаций

Основные усилия при доработке подвески направлены на кардинальное усиление конструкции и адаптацию геометрии:

• Усиление точек крепления: Кронштейны крепления рычагов, амортизаторов и стабилизаторов к кузову/подрамнику требуют обязательного усиления накладками из толстого металла или полной замены на сварные конструкции повышенной прочности.
• Усиление рычагов подвески: Стандартные рычаги необходимо заменить на изготовленные из толстостенных труб или профиля, либо существенно усиливать штатные элементы дополнительными косынками и распорками для противодействия изгибающим и скручивающим моментам.
• Борьба с боковыми нагрузками: Для компенсации мощных боковых усилий от гусениц при поворотах и движении по косогорам обязательна установка распорок (растяжек) между лонжеронами рамы/кузова и точками крепления подвески, а также между самими рычагами.
• Корректировка клиренса и геометрии: Гусеничный обвод часто требует поднятия кузова относительно мостов для обеспечения необходимого дорожного просвета и отсутствия контакта гусеницы с арками. Достигается использованием проставок между кузовом и подрамником/опорами амортизаторов или переделкой креплений рычагов.
• Модернизация амортизаторов: Штатные амортизаторы неэффективны для гашения специфических высокочастотных колебаний гусениц. Требуется установка специальных усиленных амортизаторов с увеличенным рабочим ходом и улучшенными демпфирующими характеристиками, часто двухтрубных или газонаполненных.
• Усиление подрамника: Если конструкция сохраняется, подрамник нуждается в усилении сварными косынками и распорками, либо в замене на цельнометаллическую сварную конструкцию из толстого металла.

Критически важно обеспечить соосность гусеничных катков и надежное крепление ведущих звездочек, для чего часто создаются новые посадочные места или адаптеры на фланцах редукторов мостов.

Объем работ по усилению:

Элемент подвески	Тип усиления	Материал (пример)
Кронштейны рычагов	Накладки, замена	Сталь 5-8 мм
Передние/задние рычаги	Замена, распорки	Труба Ø40-50мм, профиль
Распорки (растяжки)	Установка	Труба Ø30-40мм, пруток
Точки крепления амортизаторов	Усиление, проставки	Сталь 6-10 мм
Подрамник	Косынки, распорки, замена	Сталь 4-6 мм

Без выполнения этих доработок гусеничная "Нива" будет обладать крайне низкой надежностью и опасна в эксплуатации из-за риска внезапного разрушения элементов подвески под нагрузкой.

Модификация коробки передач под повышенные нагрузки

Установка гусеничного движителя многократно увеличивает сопротивление качению и крутящий момент на трансмиссию, что требует принципиальной переработки коробки передач. Штатная КПП "Нивы" не рассчитана на длительную работу в экстремальных условиях бездорожья под постоянной нагрузкой, характерной для гусениц.

Основные изменения включают замену шестерён главной пары на усиленные с пониженным передаточным отношением, что снижает скорость вращения выходного вала при одновременном росте тягового усилия. Параллельно модернизируется механизм переключения: устанавливаются укороченные кулисы с фиксаторами позиций для исключения самопроизвольного выбивания передач при вибрациях.

Ключевые доработки трансмиссии

Обязательные компоненты для усиления:

• Термообработанные шестерни 1-4 передач из легированной стали
• Биметаллические синхронизаторы с увеличенной контактной поверхностью
• Шарикоподшипники повышенной грузоподъёмности вместо штатных роликовых

Дополнительные меры повышения надёжности:

1. Установка масляного радиатора с принудительным охлаждением
2. Применение керамических уплотнений валов
3. Монтаж демпферов крутильных колебаний на первичном валу

Параметр	Стандарт	Модифицированная
Пиковая нагрузка (Н·м)	220	480
Температурный режим (°C)	до 95	до 140
Ресурс (тыс. км)	120	40*

*Снижение ресурса компенсируется ремонтопригодностью и доступностью запчастей

Особое внимание уделяется картеру коробки – его усиливают рёбрами жёсткости и переходят на полусинтетическое трансмиссионное масло класса SAE 75W-90 GL-5 с увеличенным интервалом замены. Такая комплексная переделка позволяет трансмиссии уверенно работать на предельных режимах без разрушения шестерён при буксовании в грязи или преодолении заснеженных склонов.

Усиление элементов кузова и рамы перед монтажом

Критически важно провести предварительное укрепление рамы и кузова перед установкой гусеничной платформы из-за многократно возрастающих нагрузок. Стандартные элементы конструкции "Нивы" не рассчитаны на постоянное воздействие крутящих моментов, ударных вибраций и веса гусениц, что без усиления приведёт к деформациям и трещинам в течение первых эксплуатационных циклов.

Основные зоны концентрации напряжений – лонжероны рамы, точки крепления передних рычагов подвески, основания стоек и пороги кузова. Обязательно проверяется состояние металла в этих областях: участки с коррозией вырезаются, после чего накладываются армирующие накладки из листовой стали толщиной от 3 мм, повторяющие контур усиливаемого узла с заходом на цельный металл не менее 50 мм.

Ключевые этапы работ

• Замена крепежа: Штатные болты М10–М12 меняются на высокопрочные класса 10.9 или 12.9 с контргайками, все резьбовые отверстия при необходимости усиливаются вварными втулками.
• Установка косынок и распорок: В местах стыков лонжеронов и поперечин привариваются треугольные косынки, внутри порогов монтируются продольные распорки из профильной трубы 40×40×3 мм для борьбы с кручением.
• Дублирование силовых элементов: Нижние части передних чашек амортизаторов, кронштейны редуктора и коробки передач усиливаются наружными стальными накладками толщиной 4–5 мм, фиксируемыми сквозным проваром.

Элемент конструкции	Материал усиления	Толщина (мм)	Способ фиксации
Лонжероны рамы	Сталь Ст3	4.0	Сквозной провар по контуру
Кронштейны подвески	Сталь 09Г2С	5.0	Болты + точечная сварка
Пороги кузова	Профильная труба 40×40	3.0	Плёночная сварка в 4 точках

После завершения сварочных работ обязательна обработка швов преобразователем ржавчины и нанесение минимум двух слоёв антикоррозийной мастики. Особое внимание уделяется скрытым полостям – в них инъекционно закачивается антикоррозийный состав под давлением. Финишный этап – проверка геометрии рамы и точек крепления: перекосы более 2 мм на метр длины недопустимы.

Технология снятия штатных колес и тормозных элементов

Демонтаж колес начинается с ослабления колесных гаек на весу при частично вывешенном кузове, используя домкрат для разгрузки подвески. После полного подъема автомобиля гайки окончательно выкручиваются ударным гайковертом или крепким баллонным ключом, учитывая сильную затяжку на заводе. Колесо аккуратно стаскивается со шпилек, при необходимости применяется монтажная лопатка для преодоления прикипания к ступице.

Снятие тормозных элементов требует предварительного отсоединения тормозных шлангов от суппортов с обязательной заглушкой отверстий во избежание вытекания жидкости. Суппорт демонтируется после выкручивания направляющих болтов, предварительно обработанных проникающей смазкой при наличии коррозии. Тормозной диск снимается со ступицы после удаления удерживающих винтов (если установлены), часто требующих ударной отвертки из-за закисания.

Ключевые этапы демонтажа

1. Подготовка: Установка противооткатных упоров, сброс давления в тормозной системе прокачкой педали.
2. Демонтаж колеса: Ослабление габок → Подъем авто → Снятие колеса.
3. Отключение гидравлики: Пережим шлангов → Откручивание соединений → Заглушка портов.
4. Снятие суппорта: Обработка болтов WD-40 → Выкручивание направляющих → Фиксация суппорта на рычаге во избежание провиса.
5. Демонтаж диска: Выбивание ржавых винтов ступицы → Снятие диска со шпилек → Очистка посадочного места.

Важно: Тормозные колодки извлекаются из суппорта до его полного снятия, фиксируются проволокой. Все резьбовые соединения перед сборкой гусеничного привода требуют очистки металлической щеткой и обработки медной смазкой.

Элемент	Инструмент	Особенности
Колесные гайки	Динамический ключ, ударный гайковерт	Момент затяжки 90-110 Н·м, конусная посадка
Направляющие суппорта	Торцевой ключ на 17 мм, молоток	Резьба подвержена коррозии, требует замены втулок
Тормозной диск	Ударная отвертка, съемник	Прикипание к ступице устраняется нагревом или простукиванием

Установка крепежных кронштейнов для гусеничных лент

Главная задача кронштейнов – обеспечить жесткую фиксацию гусеничной ленты относительно ведущих и поддерживающих катков, предотвращая сползание и перекосы при эксплуатации. Каждый кронштейн воспринимает значительные динамические нагрузки, поэтому требует точного позиционирования и надежного крепежа к раме вездехода.

Конструктивно кронштейны представляют стальные профили П-образной или Г-образной формы с технологическими отверстиями под болты М12-М16. Количество узлов крепления рассчитывается исходя из длины гусеничного полотна – обычно устанавливают 4-6 пар симметрично по бортам с шагом 80-120 см. Обязательно предусматриваются регулировочные пазы для компенсации натяжения ленты.

Технология монтажа

1. Разметка точек крепления на лонжеронах рамы согласно схеме установки
2. Сверление отверстий под болты с точным соблюдением межосевых расстояний
3. Фиксация кронштейнов через усиленные шайбы без полной затяжки
4. Предварительная накатка гусеницы для проверки соосности элементов
5. Окончательная затяжка крепежа динамометрическим ключом (85-110 Нм)

Критические требования к сборке:

• Параллельность осей всех кронштейнов в горизонтальной плоскости ±1.5 мм/м
• Отсутствие перекосов по вертикали (контроль строительным уровнем)
• Обязательная обработка сварных швов антикоррозийным составом

Параметр	Значение
Толщина металла	8-10 мм
Допуск отверстий	H9 (+0.036 мм)
Угол установки	90°±0.5° к продольной оси

После монтажа проводят тестовую обкатку на ровной площадке с визуальным контролем отсутствия биения ленты. При обнаружении вибраций выполняют юстировку положения кронштейнов регулировочными прокладками толщиной 0.5-2 мм.

Монтаж ведущих звездочек вместо ступиц колес

Замена стандартных ступиц колес на ведущие звездочки – ключевой этап конвертации "Нивы" в гусеничный вездеход. Этот процесс требует точной подгонки компонентов под параметры гусеничной ленты. Диаметр и количество зубьев звездочки должны соответствовать шагу траков, а посадочные отверстия – совпадать с крепежными элементами ступичного узла автомобиля.

Установка начинается с демонтажа колес, тормозных дисков и штатных ступиц. На их место монтируются кастомные фланцы с жестко зафиксированными звездочками. Критически важно обеспечить соосность парных элементов на обеих осях и идеально выверенное расстояние между зубьями. Любое отклонение приведет к перекосу гусеницы, ускоренному износу и риску сброса ленты при движении.

Технологические особенности модификации

При проектировании учитывают три фактора:

• Нагрузочная способность – звездочки изготавливают из легированной стали с закалкой рабочих поверхностей
• Система крепления – применяют усиленные шпильки и конусные шайбы для компенсации ударных нагрузок
• Защита подшипников – обязательны лабиринтные уплотнения двойного действия

Эксплуатационные преимущества решения:

Параметр	Штатная ступица	Звездочка
КПД передачи	85-92%	93-97%
Ресурс узла	до 60 тыс. км	до 8 тыс. км
Ремонтопригодность	высокая	требует спецоснастки

Финальный этап – динамическая балансировка собранных узлов на стенде. Вибрации при вращении не должны превышать 0,3 мм на радиусе 200 мм. Обязательно тестирование на холостом ходу с контролем температуры подшипниковых узлов через каждые 15 минут работы.

Регулировка натяжения гусеничных лент

Правильное натяжение гусениц критично для устойчивости, управляемости и долговечности вездехода. Слишком слабое натяжение провоцирует соскальзывание лент с катков и ведущих звездочек, повышенную вибрацию и ускоренный износ шарниров траков. Чрезмерно тугое натяжение создает перегрузку подшипников ходовой части, увеличивает сопротивление качению и расход топлива.

Контроль натяжения выполняют на ровной площадке после очистки ходовой от грязи. Стандартная методика предусматривает измерение прогиба верхней ветви ленты между крайними опорными катками. Для "Нивы" на базовых гусеницах допустимый прогиб обычно составляет 25-40 мм при усилии нажатия 5 кгс. Точные параметры зависят от типа ленты и конструкции катков.

Порядок регулировки

Натяжение корректируется перемещением направляющего колеса (ленивца) вдоль рамы:

1. Ослабьте контргайки или стопорные болты на регулировочных тягах с обеих сторон.
2. Вращайте регулировочные болты синхронно, смещая ленивец вперед (для увеличения натяжения) или назад (для ослабления).
3. Проверьте прогиб ленты по центру верхней ветви, используя линейку и безмен.
4. Добейтесь равномерного натяжения на левой и правой гусеницах.
5. Зафиксируйте положение контргайками, проверьте свободу хода ленты вручную.

Важные нюансы:

• Проверяйте натяжение после первых 20 км пробега (при обкатке новой ленты).
• Избегайте работы с перекошенным ленивцем – это вызывает неравномерный износ.
• При замене лент регулируйте натяжение при температуре +15...+25°C.

Проблема	Признак	Решение
Слабое натяжение	Лента "хлопает" при движении, сходит с катков	Сдвинуть ленивец вперед
Чрезмерное натяжение	Перегрев подшипников, тугое вращение	Сдвинуть ленивец назад
Перекос ленты	Односторонний износ грунтозацепов	Выровнять положение ленивца

Установка поддерживающих роликов по периметру

Поддерживающие ролики монтируются на равном расстоянии по всей длине гусеничной ленты. Их основная функция – предотвращение провисания траков при преодолении неровностей и снижение вибраций. Каждый ролик фиксируется через усиленные кронштейны непосредственно к раме вездехода.

Расположение рассчитывается исходя из рабочей нагрузки: на каждую гусеницу устанавливается 6-8 роликов с интервалом 30-40 см. Обязательно применяются самоцентрирующиеся подшипники качения, компенсирующие боковые смещения ленты при резких поворотах или кренах.

Критические требования к монтажу

• Соосность всех роликов – проверяется лазерным уровнем во избежание перекоса гусеницы
• Зазор между роликом и траком не более 2-3 мм
• Обязательная обработка посадочных мест антикоррозийной смазкой

Параметр	Значение	Материал
Диаметр ролика	80-100 мм	Сталь 40Х
Толщина стенки	8 мм	Резиновое покрытие
Динамическая нагрузка	≥ 300 кг	Подшипник 60204

При установке последовательно выполняются операции: разметка точек крепления → приварка кронштейнов → запрессовка подшипников → балансировка → тестовый прогон. Отказ от центровки приводит к ускоренному износу проушин гусеницы и деформации оси ролика.

Адаптация системы охлаждения для работы в болоте

Основная проблема в болотистой местности – забивание радиатора грязью, илом и растительностью, что критично снижает эффективность теплообмена. Для защиты применяют усиленные металлические сетки с мелкой ячейкой перед основным радиатором и масляным теплообменником, которые легко демонтируются для очистки. Дополнительно устанавливают герметичные кожухи, направляющие воздушный поток исключительно через соты радиатора, минуя уязвимые участки подкапотного пространства.

Электрические вентиляторы принудительного охлаждения заменяют на модели с повышенным классом влагозащиты (IP67/IP68) и лопастями усиленной конструкции, устойчивыми к ударам плавающего мусора. Для компенсации возросшей нагрузки при движении в вязкой среде увеличивают производительность помпы и емкость расширительного бачка, а патрубки усиливают армированием или заменяют на термостойкие силиконовые аналоги, исключающие перегибы при экстремальных кренах.

Ключевые доработки системы

• Перевод на низкозамерзающие жидкости: Специальные составы с антикоррозийными присадками, сохраняющие свойства при контакте с болотной водой.
• Дублирование датчиков температуры: Установка резервных сенсоров с выводом показаний на отдельный прибор в кабине для оперативного контроля.
• Гидроизоляция электроразъемов: Обработка контактов водоотталкивающими смазками и использование термоусадочных муфт.

Элемент	Риск в болоте	Решение
Радиатор	Заиливание, деформация сот	Съемные сетки + алюминиевые усиленные ребра
Вентилятор	Обрыв лопастей, заклинивание	Бесщеточный мотор, металлокомпозитные лопасти
Патрубки	Разрыв при перегреве	3-слойный силикон с нейлоновой оплеткой

Отдельное внимание уделяют расположению воздухозаборников: их выносят в верхнюю часть моторного отсека или за кабину, используя Г-образные патрубки с отстойниками для влаги. В глубоких топях применяют кратковременное принудительное отключение вентиляторов через кнопку в салоне, предотвращая гидроудар при резком погружении двигателя в воду.

Особенности управления рулевой системой на гусеницах

Основное отличие гусеничного рулевого управления от традиционного автомобильного – отсутствие поворотных колёс. Направление движения изменяется за счёт разницы в скорости вращения левой и правой гусениц. Для этого используется дифференцированный привод через механическую, гидравлическую или электрическую трансмиссию.

При повороте водитель воздействует на рычаги или штурвал, которые управляют тормозами или фрикционами бортовых передач. Чем больше разница в скоростях гусениц, тем круче поворот. Резкая остановка одной гусеницы при продолжении движения другой позволяет развернуть машину на месте ("пятно разворота").

Ключевые аспекты управления

Эффективность управления зависит от нескольких факторов:

• Тип грунта: На рыхлом снегу или грязи гусеницы проскальзывают, смягчая поворот, тогда как на твёрдой поверхности маневренность максимальна
• Скорость движения: Резкие повороты на высокой скорости приводят к заносам из-за инерции тяжёлой платформы
• Конструкция траков: Высокие грунтозацепы улучшают сцепление, но увеличивают усилие для поворота

Действие водителя	Реакция машины
Лёгкое подтормаживание левой гусеницы	Плавный поворот влево
Полная остановка одной гусеницы	Разворот на месте вокруг остановленной гусеницы
Реверсивное вращение гусениц	Поворот с минимальным радиусом ("на пятачке")

Для компенсации повышенного сопротивления при повороте требуется увеличение мощности двигателя. Водитель должен предвидеть задержку реакции системы – гусеницы разворачивают машину плавнее, но медленнее, чем колёса. Особое внимание уделяется синхронности работы тормозных механизмов: неравномерный износ фрикционов ведёт к самопроизвольному уводу с курса.

Настройки раздаточной коробки для гусеничного хода

Перевод "Нивы" на гусеничный ход требует фундаментальной переработки трансмиссии, где раздаточная коробка играет ключевую роль. Её задача – не только распределять крутящий момент, но и обеспечить синхронную работу гусениц с минимальным проскальзыванием, что критично для тяги и управляемости на сложном рельефе.

Стандартная раздатка "Нивы" для гусеничной конверсии модифицируется или заменяется специализированным агрегатом, способным выдерживать возросшие нагрузки. Основной упор делается на блокировку межосевого дифференциала в постоянном режиме, так как разделение тяги между осями на гусеницах теряет смысл и ведёт к пробуксовкам.

Ключевые параметры настройки

Понижающие передачи: Требуются экстремальные понижающие передачи (не менее 4:1, часто выше). Это снижает скорость, но многократно увеличивает тяговое усилие, необходимое для вращения массивных гусениц в снегу, грязи или на подъёме.

Система охлаждения: Устанавливается дополнительный масляный радиатор с принудительным обдувом. Длительная работа под высокой нагрузкой на низких оборотах вызывает перегрев масла в раздатке без эффективного отвода тепла.

Усиление компонентов: Обязательна замена штатных шестерён, валов и подшипников на усиленные версии из легированных сталей. Стандартные детали не рассчитаны на ударные нагрузки и постоянный крутящий момент, характерные для гусеничного движения.

Управление блокировкой: При использовании модифицированной штатной раздатки механизм блокировки дифференциала переводится в постоянно включённое состояние. В конструкциях с цепной передачей вместо дифференциала применяется жёсткая связь выходных валов.

Дополнительные требования к трансмиссии:

• Короткие полуоси повышенной прочности с усиленными ШРУСами;
• Гидравлические или механические стояночные тормоза на выходных валах раздатки (основные тормоза переносятся на ведущие колёса гусениц);
• Защитный картер раздатки от ударов о препятствия.

Техника торможения при разных типах грунта

Эффективность торможения гусеничного вездехода напрямую зависит от сцепления траков с поверхностью. На разных грунтах требуется варьировать усилие и продолжительность воздействия для предотвращения заноса или зарывания.

Ключевой принцип – дозированное применение тормозов с учетом риска блокировки гусениц. Резкая остановка провоцирует скольжение или образование земляного вала перед машиной, что критично на вязких поверхностях.

Тип грунта	Техника торможения
Снег/Рыхлый песок	Плавное многоэтапное торможение с отпусканием педали. При блокировке гусениц – немедленное ослабление усилия для восстановления сцепления.
Грязь/Болото	Комбинированное использование рабочего тормоза и торможения двигателем. Избегать полной остановки во избежание погружения.
Лед/Укатанный наст	Кратковременные импульсные нажатия (прерывистое торможение) без блокировки гусениц. Обязательное включение пониженной передачи.
Твердый грунт/Камень	Стандартное торможение с контролем курса. Допускается более интенсивное воздействие, но без резких ударов по трансмиссии.

Дополнительные рекомендации

Общие правила для всех условий:

• На склонах – обязательное торможение двигателем перед включением рабочих тормозов
• При заносе – поворот руля в сторону заноса с одновременным сбросом тормозного усилия
• Контроль состояния грунта при длительном торможении (риск размыва или образования колеи)

Преодоление крутых подъемов и спусков

Гусеничный движитель радикально меняет возможности "Нивы" на крутой пересеченной местности. Благодаря огромной площади контакта с грунтом и равномерному распределению веса, машина уверенно цепляется за склоны, где обычные внедорожники давно бы буксовали или сорвались вниз. Риск опрокидывания минимизируется за счет низкого центра тяжести и стабильной платформы гусениц.

На подъемах критически важна синхронная работа трансмиссии и гусениц. Короткоходная подвеска и жесткое сцепление траков с поверхностью предотвращают проскальзывание даже на обледенелых или сыпучих склонах. При спусках включается принудительное торможение двигателем, а гусеницы создают эффект "якоря", гася инерцию и позволяя контролировать скорость буквально по сантиметрам.

Ключевые факторы устойчивости

• Угол заезда/съезда: До 40° на твердом грунте благодаря длинной базе гусениц
• Боковой крен: Безопасное прохождение склонов до 30° за счет широкой колеи
• Аварийные системы: Ручной тормоз с блокировкой валов и страховочные стропы

Параметр	Гусеничная "Нива"	Стандартная "Нива"
Макс. угол подъема	40°	25°
Тормозной путь на спуске 30°	1.5 м (на снегу)	6 м (на снегу)
Риск опрокидывания	Критичен при >45°	Критичен при >30°

Особое внимание уделяется технике управления: на подъеме двигатель работает в диапазоне максимального крутящего момента без резких accelerations, а при спуске используется только пониженная передача. Водитель контролирует крен через специальные инклинометры, а в экстремальных условиях применяются лебедки с дистанционным управлением.

Прохождение заболоченных участков: детали тактики

Гусеничная "Нива" обеспечивает минимальное давление на грунт (0.2-0.4 кг/см²), что критично для болот. Ключевой принцип – поддержание непрерывного движения: любая остановка ведет к погружению. Скорость удерживается в диапазоне 5-10 км/ч на пониженной передаче, исключая резкие ускорения и пробуксовку.

Обязательна предварительная разведка пешком с щупом для оценки глубины торфа и скрытых топей. Маршрут прокладывается по визуальным ориентирам – кочкам, островкам растительности или следам животных. Избегайте прямолинейного движения через водные "окна" – даже мелкие протоки размывают грунт под гусеницами.

Алгоритм действий при форсировании

1. Подготовка снаряжения: Лебедка с 2-кратным запасом троса (20+ м), сэндвич-траки в зоне быстрого доступа, аптечка экстренной эвакуации
2. Старт с твердого участка: Разгон перед въездом в трясину для инерции
3. Корректировка курса: Плавные повороты без остановки колес – смещение центра тяжести провоцирует крен

Опасный признак	Действие водителя
Появление воды над гусеницей	Плавный разворот по своему следу
Снижение скорости при неизменных оборотах	Кратковременное включение заднего хода для "срезания" ила
Крен более 15°	Немедленная остановка и эвакуация

При застревании: Подкладывайте траки под гусеницы строго перпендикулярно движению. Работа лебедкой только с якорем-зацепом (дерево, лопата-землерой) – никогда не крепите трос к растительности. Помните: выезд из болота задним ходом вдвое снижает риски опрокидывания.

Безопасное форсирование водных преград

Перед въездом в воду критически оцените глубину, скорость течения, состояние дна (ил, камни, коряги) и крутизну берегов. Используйте шест для замера или разведайте вброд пешком, если это безопасно. Убедитесь, что воздухозаборник двигателя и электрические компоненты (генератор, стартер, разъемы) защищены от воды – герметизация и поднятие точек ввода проводов обязательны.

Закройте все окна и люки, отключите вентилятор печки. Пристегните ремни безопасности. Двигайтесь на пониженной передаче (L1 или L2), поддерживая стабильные обороты для создания волны перед капотом – это снижает риск захлебывания мотора. Избегайте остановок в воде и резких маневров – плавно рулите в направлении течения для компенсации сноса.

Ключевые действия при преодолении препятствия

После выезда на противоположный берег не глушите двигатель сразу. Проверьте отсутствие воды в салоне, подкапотном пространстве и мостах крепления гусениц. Просушите тормозные колодки несколькими плавными нажатиями на педаль во время движения по ровному участку.

1. Экспресс-диагностика: Контроль уровня масла (признак эмульсии – белая пена), работы электросистемы (фары, приборы).
2. Обслуживание ходовой: Смазка всех подшипников гусеничного привода, особенно погружавшихся в воду.
3. Длительная стоянка: Прогрев двигателя до рабочей температуры для испарения конденсата из выхлопной системы.

Риск	Мера противодействия
Гидроудар двигателя	Герметизация воздуховода + движение без волн перед капотом
Потеря плавучести/срыв в яму	Трассировка маршрута по мелководью, страховка тросом
Коррозия узлов	Промывка пресной водой шарниров гусениц после соленой/грязной воды

При потере тяги или начале погружения – немедленно откройте двери (если глубина позволяет), отстегните ремни и покиньте машину. Аварийный трос на буксировочной проушине должен быть заранее выведен на берег или к страховочному автомобилю.

Особенности движения по рыхлому снегу

Гусеничный движитель обеспечивает сверхнизкое удельное давление на поверхность (до 0.2 кг/см²), что критически важно для преодоления глубоких сугробов. Благодаря равномерному распределению веса вездеход не проваливается даже в рыхлый снег глубиной свыше 1 метра, сохраняя плавность хода и минимальное сопротивление.

Широкие гусеницы с развитыми грунтозацепами создают эффект "снежного моста", уплотняя верхний слой и формируя стабильную опору. Однако при движении под уклон или на крутых виражах возникает риск бокового сползания из-за сниженного сцепления с неустойчивой снежной массой, требующий коррекции траектории встречными гусеницами.

Ключевые аспекты управления

• Контроль оборотов двигателя: поддержание стабильных средних оборотов (2500-3000 об/мин) предотвращает буксование и перегрев трансмиссии
• Динамика разгона: плавное наращивание скорости с использованием пониженных передач для исключения закапывания
• Особое внимание к снежным "ловушкам" – участкам с подтаявшим нижним слоем, где возможен неожиданный провал

Фактор	Влияние на движение	Решение
Глубина снега >80 см	Увеличение сопротивления на 40-60%	Активация блокировки дифференциалов
Температура выше -5°C	Образование налипающего снега на гусеницах	Периодическая очистка скребком в движении
Крутой подъем (свыше 25°)	Проскальзывание гусениц	Движение зигзагом с использованием инерции

Специфика маневрирования в лесных массивах

Маневрирование гусеничной "Нивы" в лесном массиве представляет особую сложность из-за плотности растительности, ограниченности пространства и скрытых препятствий. Основные трудности связаны с узкими проходами между деревьями, наличием пней и валежника под слоем снега или листвы, а также склонностью гусениц к пробуксовке на корнях и мокрой хвое. Необходимость постоянной коррекции траектории из-за неровного грунта требует повышенного внимания и плавности управления.

Ограниченный обзор вперед и по бокам из-за деревьев и кустарника затрудняет заблаговременное планирование маневра. Резкие повороты, особенно на скользком грунте (грязь, снег, лед), чреваты сносом кормы или зацепом гусеницей за стволы. Крутые подъемы и спуски между деревьями требуют точного выбора пути и контроля тяги, чтобы избежать пробуксовки или скольжения вбок.

Ключевые аспекты и приемы управления

Успешное маневрирование в лесу на гусеничной "Ниве" базируется на нескольких принципах:

• Минимальный радиус поворота: Гусеницы имеют больший радиус поворота, чем колеса. Для разворота в стесненных условиях (между деревьями, на просеке) необходимо использовать дифференцированное торможение гусениц или контролируемую пробуксовку одной из них. Резкие повороты рулем на месте неэффективны и вредны для трансмиссии.
• Плавность управления: Резкие движения рулем или газом приводят к рывкам, сносу, зарыванию гусениц или зацепам за препятствия. Плавное прибавление тяги и аккуратное подруливание позволяют машине "перетекать" через неровности и мягко менять направление.
• Работа с тягой: На скользких поверхностях (корни, лед под снегом) избыточный газ вызывает пробуксовку и закапывание. Часто требуется движение "внатяг" – на минимально необходимой тяге для преодоления препятствия без проскальзывания гусениц.
• "Чтение" местности: Постоянная оценка пути впереди на предмет скрытых пней, камней, ям под снегом или листвой, а также прогнозирование поведения машины при наезде на склон или кочку. Выбор пути по наиболее твердому грунту или снежному насту.
• Использование просек: Просеки часто являются основными "артериями" для движения в лесу. Однако и здесь нужно быть внимательным: края просек могут быть размыты, а в середине могут встречаться завалы или старые пни.
• Учет габаритов: Ширина гусеничного модуля – критический параметр. Водитель должен постоянно визуально контролировать расстояние от края гусеницы до ближайших деревьев с обеих сторон, учитывая возможные крены машины. Гусеницы могут зацепить скрытый под снегом валежник или камень, резко изменив траекторию.

Особые риски:

• Зависание на неровности: При преодолении пней или валежника машина может "сесть" днищем или мостами на препятствие, лишив гусеницы сцепления с грунтом ("вывешивание"). Требуется раскачка или помощь.
• Повреждение гусениц: Острые сучья, скрытые камни или стальная арматура в валежнике могут повредить траки или пальцы гусеницы.
• Шумность: Гусеницы создают значительный шум, что может быть критично при необходимости скрытного передвижения.

Фактор	Влияние на маневрирование	Рекомендация
Плотность деревьев	Резко ограничивает пространство для маневра, требует точного контроля габаритов	Двигаться медленно, выбирать максимально широкие проходы, избегать резких поворотов
Наличие валежника/пней	Скрытые препятствия, риск "вывешивания" и повреждения гусениц	Тщательно "читать" местность, по возможности объезжать, преодолевать под прямым углом на малой скорости
Скользкий грунт (грязь, лед, хвоя)	Снижение сцепления, риск сноса при повороте или на уклоне	Плавное управление, движение "внатяг", избегание боковых уклонов
Глубокий снег	Повышенное сопротивление, риск закапывания при пробуксовке	Поддержание равномерной тяги, использование пониженных передач, раскачка при застревании

Контроль расхода топлива в экстремальных условиях

Эксплуатация "Нивы" на гусеницах в глубоком снегу, болотистой местности или на крутых подъемах многократно увеличивает нагрузку на двигатель, что напрямую отражается на расходе топлива. Преодоление вязкой грязи требует постоянной работы на высоких оборотах, а низкие температуры окружающего воздуха дополнительно ухудшают эффективность сгорания топливной смеси.

Для точного мониторинга необходимо установить внедорожный топливомер с защищенным датчиком потока, интегрированный в магистраль. Параллельно критически важен контроль давления в топливной рампе – его падение ниже 2.8 атм при пиковых нагрузках сигнализирует о засорении фильтров или неисправности насоса, что ведет к переобеднению смеси и резкому росту расхода.

Ключевые методы оптимизации

• Предпусковой подогрев – использование автономных отопителей (Webasto/Планар) сокращает время прогрева на холостом ходу
• Динамическое давление в шинах гусениц – снижение до 0.6 атм на рыхлых грунтах уменьшает сопротивление качению
• Термоизоляция топливных линий – предотвращает парафинизацию солярки при -25°C и ниже

Условие	Норма расхода (л/100км)	Пиковый расход (л/100км)
Укатанный снег	18-22	26
Глубокий снег (>50 см)	25-30	38
Болото/грязь	28-35	45

1. Планировать маршрут с минимизацией резких подъемов – каждый 15° уклон увеличивает расход на 40%
2. Использовать синтетические моторные масла 5W-40, сохраняющие текучесть при -40°C
3. Оборудовать багажник дополнительным топливным баком на 40-60 литров с краном переключения

При движении колонной обязательно согласовывать темп: частые остановки для "вытягивания" застрявших машин в разы повышают общий расход группы. Приоритет – поддержание равномерной тяги на пониженных передачах без пробуксовок.

Регулярная очистка гусениц от грязи и снега

Грязь, снег и ледяная крошка активно налипают на гусеницы при движении по вязким грунтам или глубоким снежным заносам. Этот слой значительно увеличивает общий вес ходовой части, создавая дополнительную нагрузку на двигатель и трансмиссию.

Забитые проушины траков теряют сцепление с грунтом, приводя к пробуксовкам и снижению проходимости. Особенно опасна утрамбованная снежно-ледяная масса, которая при замерзании может полностью заблокировать вращение гусениц.

Ключевые аспекты обслуживания

Обязательные действия после эксплуатации:

• Механическое удаление крупных комьев грязи лопатой или скребком до их затвердевания
• Промывка водой под давлением для очистки внутренних поверхностей и роликов
• Контроль зазоров между траками и отсутствия ледяных "пробок" в звеньях

При работе в условиях мокрого снега или низких температур очистку проводят каждые 2-3 часа эксплуатации. Для предупреждения примерзания грязи обрабатывают контактные поверхности специальными составами:

1. Аэрозольные антиадгезивы на силиконовой основе
2. Технический вазелин для шарниров траков
3. Солевые растворы для экстренного удаления наледи

Проблема	Последствие	Способ устранения
Лед в зазорах	Деформация пальцев	Прогрев паром
Уплотненная грязь	Проскальзывание на роликах	Гидравлическая промывка
Снежная "шуба"	Перегруз двигателя	Вибрационная очистка

Систематическая очистка сохраняет геометрию гусеничного полотна, предотвращает коррозию металла и преждевременный износ резиновых элементов. Игнорирование процедуры ведет к критическим поломкам подвески и многократному росту затрат на ремонт.

Проверка целостности траков и пальцев гусеницы

Визуальный осмотр начинается с оценки общего состояния гусеничного полотна: ищите глубокие трещины, разрывы металла на звеньях (траках), признаки деформации или сильного износа проушин. Особое внимание уделите зонам вокруг отверстий под пальцы и местам соединения траков – там концентрируются максимальные нагрузки. Обязательно проверьте наличие всех стопорных колец (или шплинтов) на концах пальцев.

Тщательно проконтролируйте каждый палец. Они должны быть плотно запрессованы, не иметь люфта и осевого смещения относительно проушин траков. Ищите следы проворачивания пальцев (протирание металла вокруг шляпки), износ по диаметру (особенно в местах контакта с катками и направляющими колесами), а также признаки излома или изгиба. Замерьте остаточную длину выступающих частей пальца с обеих сторон звена – значительная разница указывает на смещение.

Ключевые этапы и признаки проблем

• Траки:
  • Глубокие трещины (особенно поперечные на рабочей поверхности "башмака")
  • Сильная деформация грунтозацепов ("перьев")
  • Разрушение проушин или отверстий под пальцы
  • Отсутствие стопорных колец/шплинтов
• Пальцы:
  • Осевой люфт или проворачивание в проушинах
  • Видимая деформация (изгиб)
  • Критический износ по диаметру (образование "талии")
  • Трещины или сколы на торцах/шляпках
  • Смещение (разница в длине выступающих частей)

Обязательно проворачивайте гусеницу вручную во время осмотра – это позволяет выявить скрытые дефекты и оценить плавность хода. При обнаружении хотя бы одного поврежденного пальца или трака со значительными разрушениями, планируйте замену всего проблемного участка (группы звеньев), так как износ обычно носит групповой характер из-за перераспределения нагрузок.

Смазка подшипников и роликов поддержки

Система гусеничного движителя «Нивы» включает множество вращающихся элементов: подшипники опорных катков, поддерживающих роликов, натяжных и ведущих колес. Эти узлы испытывают экстремальные нагрузки – ударные воздействия, вибрации, контакт с водой, грязью и абразивами. Регулярная смазка критически важна для снижения трения, отвода тепла, предотвращения коррозии и вымывания загрязнений из зоны контакта.

Применяются консистентные смазки типа Литол-24 или импортные аналоги (NLGI 2), устойчивые к вымыванию и сохраняющие свойства в широком температурном диапазоне. Требуется строго соблюдать регламент обслуживания: плановую закладку новой смазки через пресс-масленки шприцем вытесняет старую, удаляя продукты износа и влагу. Особое внимание уделяется герметичности сальников – поврежденные манжеты немедленно заменяются во избежание потери смазки и попадания абразивов.

Ключевые аспекты обслуживания

Точки смазки:

• Центральные подшипники опорных катков (каждый каток)
• Оси поддерживающих роликов (верхняя ветвь гусеницы)
• Подшипники направляющего колеса (натяжителя)
• Подшипники ведущей звездочки

Контрольные признаки износа:

Симптом	Возможная причина
Локальный перегрев узла	Дефицит смазки, загрязнение, разрушение подшипника
Течь смазки или появление эмульсии	Износ сальников, попадание воды
Повышенный люфт, стук при движении	Критический износ тел качения или посадочных мест

Важно: Перед зимней эксплуатацией или преодолением глубоких бродов обязательна промывка узлов и замена смазки. Использование низкокачественных материалов или нарушение интервалов обслуживания приводит к заклиниванию подшипников, деформации осей и дорогостоящему ремонту ходовой части.

Замена изношенных проушин гусеничной ленты

Проушины гусеничной ленты принимают основные ударные нагрузки при движении по пересечённой местности, что приводит к их деформации и критическому износу. Своевременная замена предотвращает разрыв ленты и гарантирует безопасную эксплуатацию вездехода в экстремальных условиях.

Работы выполняются без снятия гусеницы с катков, но требуют фиксации ленты в неподвижном положении. Для доступа к повреждённым участкам необходимо очистить гусеницу от грязи и отсоединить смежные траки при помощи съёмника шплинтов.

Технология замены

1. Демонтаж изношенной проушины:
   • Срежьте сварные крепления болгаркой
   • Выбейте ось молотком и выпрессуйте втулку
2. Подготовка поверхности:
   • Зачистите посадочное место до металлического блеска
   • Обезжирьте контактные зоны ацетоном
3. Установка новой проушины:
   • Совместите отверстия с соседними траками
   • Прихватите деталь точечной сваркой в 4-х точках
4. Финишная обработка:
   • Проварите швы сплошным швом
   • Отшлифуйте наплывы и покройте антикоррозийным составом

Критерий износа	Допустимый предел	Последствия игнорирования
Диаметр отверстия проушины	+1.5 мм от номинала	Разбивание пальцев траков
Выработка боковых поверхностей	Более 30% толщины	Перекос гусеницы и соскакивание с катков

Важно: после замены проверьте соосность всех проушин и равномерность натяжения ленты. Используйте только оригинальные проушины с закалённой поверхностью – самодельные аналоги не обеспечивают необходимой износостойкости.

Летний и зимний режимы обслуживания ходовой части

Летом основное внимание уделяют борьбе с перегревом и загрязнением. Регулярно очищайте гусеницы от грязи, травы и камней, которые увеличивают нагрузку на привод и ролики. Контролируйте натяжение гусениц каждые 200 км: перегрев на твердых грунтах вызывает провисание, ускоряющее износ пальцев и втулок.

Зимой критично предотвращать обледенение и сохранять гибкость резиновых элементов. После эксплуатации в мокром снегу обязательно просушивайте ходовую часть для защиты от коррозии. Используйте морозостойкую смазку для подшипников опорных катков и направляющих колес – стандартные составы теряют вязкость при -30°C и ниже.

Специфика сезонных работ

Температурные адаптации:

• Лето: проверяйте зазоры в подвеске – металл расширяется в жару
• Зима: сокращайте интервалы смазки шарниров гусениц до 15 моточасов

Эксплуатационные меры:

1. При глубоком снеге зимой устанавливайте дополнительные щитки против налипания
2. Летом на каменистых маршрутах применяйте усиленные пальцы гусениц

Параметр	Лето	Зима
Давление в опорных катках	2.0-2.2 атм	1.7-1.8 атм
Частота замены смазки	Каждые 50 часов	Каждые 30 часов

Диагностика напряжений в трансмиссии после эксплуатации

После эксплуатации гусеничной "Нивы" обязательна комплексная диагностика напряжений в трансмиссии, так как гусеничный ход создает экстремальные ударные нагрузки на узлы. Контроль остаточных деформаций, усталостных трещин и зон перенапряжения критичен для предотвращения внезапных отказов. Особое внимание уделяют карданным валам, редукторам и местам крепления гусеничных тележек, испытывающим циклические перегрузки.

Диагностика включает замеры статических и динамических напряжений в ключевых точках с использованием тензодатчиков, а также виброакустический анализ. Сравнение полученных данных с допустимыми пределами для модифицированной трансмиссии позволяет оценить степень износа и ресурс компонентов. Обязательно фиксируются параметры при максимальном крутящем моменте и резком торможении гусениц.

Ключевые методы контроля

Основные технологии диагностики:

• Тензометрия – замер деформаций в ответственных узлах (ступицы, шлицевые соединения)
• Ультразвуковая дефектоскопия – выявление микротрещин в зубьях шестерен раздатки
• Спектрограмма вибраций – идентификация дисбаланса валов при разных скоростях

Параметр	Норма для гусеничной модификации	Критическое отклонение
Вибрация редуктора (мм/с)	4.2-5.8	>7.5
Напряжение в кардане (МПа)	120-160	>190

При превышении допустимых напряжений более 15% рекомендована замена демпфирующих элементов и усиление креплений. Для зубчатых передач обязателен контроль контактных пятен после 500 км пробега – смещение от центра зуба указывает на перекосы валов. Результаты фиксируют в дефектовочные карты с присвоением зон риска (зеленая/желтая/красная).

Устранение перекосов гусеничного полотна

Перекосы гусениц возникают из-за неравномерного натяжения ветвей, износа ведущих звёздочек или деформации опорных катков. Это приводит к сползанию ленты, ускоренному износу траков и потере управляемости. Регулярная диагностика предотвращает критическое повреждение ходовой части.

Для контроля натяжения поднимите вездеход домкратом, очистите гусеницы от грязи. Проверьте свободный ход верхней ветви – допустимый прогиб составляет 30-40 мм при среднем усилии нажатия. Разница в длине правой и левой гусениц не должна превышать 5 мм.

Этапы регулировки

1. Ослабьте контргайки натяжных устройств спереди и сзади рамы.
2. Корректируйте положение натяжных болтов:
   • При сползании вперёд – укоротите переднюю ветвь
   • При смещении назад – уменьшите длину задней ветви
3. Проверьте соосность катков по шаблону или лазерному уровню.

Симптом	Решение
Гусеница трется о раму	Сдвиньте направляющие ролики внутрь
Проскальзывание на звёздочке	Замените изношенные венцы
Волнообразный ход	Отрегулируйте давление в опорных катках

После регулировки совершите пробный заезд на ровной поверхности. При прямолинейном движении без увода проверьте равномерность нагрузки на все элементы. Для фиксации настроек обработайте резьбовые соединения графитовой смазкой и затяните контргайки моментом 90 Н·м.

Рекомендации по хранению гусениц в межсезонье

Тщательно очистите гусеницы от грязи, снега и технических жидкостей с помощью щётки и воды. Особое внимание уделите межтраковым промежуткам и внутренней поверхности. После мойки просушите гусеницы на открытом воздухе или в проветриваемом помещении до полного испарения влаги.

Проведите визуальный осмотр на предмет повреждений: трещин в грунтозацепах, износа шарниров, деформации траков. Замените изношенные пальцы и втулки, а металлические части без защитного покрытия обработайте антикоррозийным составом. Закрепите ослабленные болтовые соединения.

Ключевые правила консервации

Используйте специальные подвесные кронштейны или деревянные поддоны для размещения. Запрещается:

• Хранить на земле или бетоне без изоляции
• Оставлять под прямыми солнечными лучами
• Складывать гусеницы друг на друга

Оптимальные условия хранения:

Параметр	Значение
Температура	от -10°C до +25°C
Влажность	не выше 60%
Освещение	затемнённое место

Раз в 2 месяца проверяйте состояние резиновых элементов: при появлении микротрещин нанесите силиконовую смазку. Перед установкой на вездеход проведите пробный прогон гусениц на холостом ходу для распределения смазки в шарнирах.

Способы увеличения плавучести конструкции

Основной подход заключается в увеличении водоизмещения корпуса для компенсации массы машины. Необходимо обеспечить положительную плавучесть с запасом, учитывая погружение гусениц и возможное затопление отсеков. Безопасный запас плавучести должен превышать 25-30% от общего веса конструкции для сохранения устойчивости на воде.

Герметизация базового корпуса – обязательный этап, но её недостаточно для тяжелых машин. Требуются дополнительные решения, повышающие объём вытесняемой воды без критичного увеличения габаритов. Особое внимание уделяется распределению плавучести вдоль бортов для предотвращения крена.

Конкретные технические решения

Эффективные методы включают:

• Навесные понтоны: Полые блоки из алюминия или полимеров, крепящиеся вдоль бортов. Увеличивают запас плавучести на 40-70%.
• Системы надувных баллонов: Размещаются под крыльями или в нишах, раскрываются при входе в воду (автоматически/вручную). Требуют защиты от проколов.
• Пенонаполненные полости: Заполнение закрытых отсеков корпуса (днище, крылья) влагостойким пенополиуретаном. Снижает риск полного затопления.

Дополнительные меры:

1. Облегчение конструкции: Замена стальных элементов на алюминиевые сплавы/композиты.
2. Оптимизация формы днища: Придание килеватости для улучшения остойчивости.
3. Установка отбойников: Защита понтонов и надводного борта от повреждений.

Материал понтона	Плюсы	Минусы
Алюминий	Прочность, ремонтопригодность	Коррозия, вес
Пластик (ПНД)	Малый вес, стойкость к воде	Уязвимость к ударам
Композит (стеклопластик)	Жёсткость, долговечность	Высокая стоимость

Установка дополнительного охлаждения трансмиссии

Эксплуатация "Нивы" на гусеницах резко повышает нагрузку на трансмиссию из-за возросшей массы и сил трения в движителе. Стандартная система охлаждения коробки передач и раздатки часто не справляется с отводом избыточного тепла при длительной работе в тяжелых условиях бездорожья.

Перегрев масла ведет к снижению его смазывающих свойств, ускоренному износу шестерен и подшипников, риску заклинивания агрегатов. Предотвращение этого требует установки дополнительных теплообменников, интегрированных в контур смазки трансмиссии.

Ключевые элементы модернизации

Основные решения включают:

• Дополнительный радиатор: Алюминиевый или медно-латунный теплообменник, устанавливаемый перед основным радиатором двигателя или в районе колесных арок. Подключается параллельно штатному теплообменнику (при наличии) через патрубки.
• Масляный насос: Электрическая помпа, обеспечивающая принудительную циркуляцию масла через новый радиатор при превышении пороговой температуры (обычно 90-100°C). Управляется термореле.
• Термостат и датчики: Термостатический клапан перенаправляет поток масла через радиатор только при достижении рабочей температуры. Датчики на входе/выходе из радиатора и в картере контролируют эффективность охлаждения.

Монтаж выполняется с минимальным изменением штатной системы:

1. Врезаются штуцеры в сливную пробку КПП и сапун раздаточной коробки.
2. Устанавливается радиатор на жесткое крепление с защитной сеткой от грязи.
3. Прокладываются армированные маслостойкие шланги.
4. Насос и реле монтируются в подкапотном пространстве с подключением к АКБ через предохранитель.

Параметр	Штатная система	С доп. охлаждением
Температура масла (тяжелый режим)	120-140°C	85-100°C
Ресурс трансмиссии	Резко снижен	Близок к нормативному
Стабильность работы	Риск перегрева	Предсказуемая

Обязательно используется синтетическое или полусинтетическое трансмиссионное масло с высоким индексом вязкости (75W-90 GL-4/5). После установки проверяется герметичность контура и корректность работы термореле на стенде или в полевых условиях.

Защита днища от механических повреждений

Конструкция "Нивы" на гусеницах подвергает днище повышенным механическим нагрузкам и рискам повреждений. Острые камни, пни, промерзший грунт, металлический мусор – все это представляет реальную угрозу для топливного бака, элементов выхлопной системы, коробки передач, раздатки, картеров двигателя и мостов. Без надежной защиты любая серьезная эксплуатация внедорожника в экстремальных условиях чревата дорогостоящим ремонтом или полной потерей подвижности.

Основным и наиболее эффективным решением становится установка сплошного стального листа (ГДМ – защита двигателя/модуля) и усиленного каркаса под ним. Эта конструкция принимает на себя основной удар при контакте днища с препятствиями, распределяя нагрузку и предохраняя жизненно важные агрегаты. Толщина стали и качество изготовления каркаса являются ключевыми факторами надежности.

Ключевые аспекты защиты

Установка ГДМ и силового каркаса обеспечивает:

• Предотвращение пробоев: Защита топливного бака и картеров от острых предметов.
• Защиту от деформации: Предохранение выхлопной системы, рычагов подвески, элементов трансмиссии от ударов и сдавливания.
• Функцию "лыжи": Позволяет автомобилю "скользить" по снежной целине, болотистому грунту или каменистым осыпям, уменьшая сопротивление и риск зацепиться.
• Усиление жесткости: Качественный силовой каркас (из труб или профиля) дополнительно усиливает конструкцию днища.

Технические особенности защиты:

Элемент	Материал/Характеристики	Примечание
Основной лист (ГДМ)	Сталь 3-5 мм (иногда 6-8 мм для особо тяжелых условий)	Часто используется сталь Hardox или аналоги для износостойкости
Силовой каркас	Профильная труба (40x40x3 мм, 50x50x3 мм), швеллер	Конфигурация "лесенка" или сетка с поперечными усилителями
Крепление	Мощные болты (М10, М12) к лонжеронам и силовым точкам кузова	Обязательно использование усиливающих пластин (косынок) в точках крепления
Доп. защита агрегатов	Локальные "skid plate" для КПП, раздатки, топливного бака	Интегрируются в общую конструкцию или крепятся отдельно

Важно учитывать компромисс между толщиной стали/мощностью каркаса и общим весом конструкции. Чрезмерное утяжеление негативно сказывается на динамике и нагрузке на подвеску. Защита должна быть съемной или иметь технологические люки для доступа к масляному фильтру, сливным пробкам и элементам обслуживания. Регулярный осмотр защиты на предмет деформаций и целостности креплений – обязательная процедура после серьезного выезда.

Системы самоочистки гусениц от грязи

При движении по болотистым почвам или мокрому снегу гусеницы "Нивы" интенсивно налипают грязью, что приводит к проскальзыванию и потере тяги. Для предотвращения этого применяются специальные конструктивные решения, обеспечивающие автоматическое удаление загрязнений во время эксплуатации вездехода.

Ключевым элементом системы очистки являются активные скребки, интегрированные в раму. Они расположены под углом к направлению движения гусеничной ленты и счищают грязь при её обратном ходе. Дополнительную эффективность обеспечивает вибрационное воздействие от работы двигателя, вызывающее осыпание налипшей массы.

Технические особенности очистки

• Зазоры между траками увеличены на 15% против базовых моделей для снижения адгезии грунта
• Специальная форма грунтозацепов с треугольными выступами, отбрасывающими грязь центробежной силой
• Дублирующие скребки на ведущих колёсах для удаления остаточных отложений

Тип препятствия	Эффективность очистки	Дополнительные меры
Глинистые почвы	70-80%	Принудительное вибровоздействие
Торфяные болота	90-95%	Гидродинамические отбойники
Мокрый снег	85-90%	Подогрев контактных зон

Важную роль играет геометрия огибания направляющих колёс: радиус изгиба гусеницы рассчитан так, что при перегибе происходит самооткол крупных комьев. Для особо сложных условий предусмотрена периодическая кратковременная реверсивная прокрутка гусениц по команде водителя.

Применение композитных материалов для облегчения конструкции

Использование композитов в конструкции "Нивы" на гусеницах радикально снижает массу корпуса и ходовой части. Замена стальных элементов на углепластиковые или кевларовые аналоги уменьшает общий вес вездехода на 25-40%, что критично для повышения проходимости по болотистым грунтам и глубокому снегу.

Сниженная нагрузка на трансмиссию и двигатель позволяет устанавливать менее мощные силовые агрегаты без потери динамических характеристик. Это одновременно сокращает расход топлива и увеличивает ресурс узлов при сохранении требуемой грузоподъемности.

Ключевые преимущества композитных решений

• Антикоррозийная стойкость – отсутствие ржавчины при эксплуатации в агрессивных средах
• Повышенная жёсткость при кручении для преодоления сложного рельефа
• Снижение инерции при поворотах за счёт облегчённой конструкции

Традиционный материал	Композитный аналог	Экономия веса
Сталь (3 мм)	Углепластик	65-70%
Алюминиевый сплав	Стеклопластик	30-35%

Внедрение сэндвич-панелей с сотовым заполнителем в конструкцию дверей и крыши обеспечивает дополнительное снижение массы при улучшении термоизоляции салона. Локальное армирование высоконагруженных узлов (крепления гусениц, рычаги подвески) композитными накладками предотвращает усталостные разрушения.

Обзор апгрейдов: от самоделок до промышленных решений

Владельцы Нив на гусеницах активно экспериментируют с конструкцией, начиная от кустарных доработок в гараже. Самодельные решения часто включают саморучную сборку гусениц из транспортерных лент или траков от снегоходов, усиление мостов подручными материалами и переделку штатной подвески для увеличения хода. Такие апгрейды требуют значительных временных затрат и инженерной смекалки, но отличаются минимальными вложениями.

Полупрофессиональный уровень подразумевает использование готовых узлов от другой техники: установку раздаточных коробок от УАЗа, двигателей Cummins или ЯМЗ, адаптированных под высокие нагрузки. Распространена замена штатных редукторов на пониженные червячные пары для увеличения крутящего момента. Здесь уже применяется частично серийное оборудование, но монтаж и подгонка всё ещё выполняются самостоятельно.

Промышленные комплекты и тюнинг

На рынке представлены заводские решения для переоборудования:

• Гусеничные модули типа "Везлёх" или "Рысь": алюминиевые/стальные рамы с катками и резинометаллическими гусеницами
• Готовые силовые пакеты с дизелями 2.5-3.2 л и усиленными КПП
• Гидрообъёмные рулевые системы для точного управления

Ключевые промышленные улучшения:

Компонент	Самодельный вариант	Заводской аналог
Гусеницы	Самосвальные ленты с приклёпанными грунтозацепами	Армированные резиновые с металлокордом (Bombardier)
Подвеска	Переваренные рессоры с амортизаторами от грузовиков	Торсионная с балансирными тележками

Топовые проекты интегрируют:

1. Системы подкачки шин для колёсных вариантов
2. Лебёдки с синтетическим тросом
3. Герметизированные моторные отсеки

Правовые аспекты эксплуатации гусеничного вездехода

Гусеничные вездеходы классифицируются как самоходные машины, подлежащие обязательной регистрации в органах Гостехнадзора. Владелец обязан получить паспорт самоходной машины (ПСМ) и регистрационные знаки установленного образца. Эксплуатация незарегистрированного ТС влечет административную ответственность по ст. 19.22 КоАП РФ.

Управление вездеходом разрешено при наличии удостоверения тракториста-машиниста (тракториста) категории "А" (внедорожные мототранспортные средства) или "В", "С", "D", "Е" в зависимости от мощности двигателя. Права категории "В" требуются для машин с двигателем до 25.7 кВт, "С" – от 25.7 до 110.3 кВт. Обязательно прохождение обучения в аккредитованных учреждениях.

Ключевые ограничения и требования

Движение по дорогам общего пользования запрещено, исключение составляют специальные переходы или временные разрешения для перемещения между участками. Основная эксплуатация должна осуществляться:

• На бездорожье
• В полях и лесохозяйственных зонах
• На промысловых территориях
• В труднодоступной местности

Обязательно оформление полиса ОСАГО для самоходных машин. При эксплуатации в коммерческих целях (например, грузоперевозки) требуется дополнительное страхование гражданской ответственности перевозчика. Регулярный технический осмотр проводится в Гостехнадзоре с выдачей диагностической карты.

Ответственность за нарушения:

Нарушение	Санкция (КоАП РФ)
Езда без прав	Штраф 5 000–15 000 руб.
Отсутствие регистрации	Штраф 1 500–2 000 руб.
Выезд на дороги общего пользования	Штраф 5 000 руб. (ч.1 ст. 12.1)
Отсутствие ОСАГО	Штраф 800 руб. (ст. 12.37)

При движении по снегу или грунту необходимо соблюдать природоохранное законодательство: запрещено повреждение лесных насаждений, нарушение почвенного покрова особо охраняемых территорий. В случае экологического ущерба применяется ст. 8.33 КоАП РФ (штраф до 1 000 000 руб. для юрлиц).

Особенности страхования переоборудованного автомобиля

Переоборудование Нивы в гусеничный вездеход кардинально меняет технические характеристики и категорию транспортного средства, что напрямую влияет на страховые риски. Стандартные полисы ОСАГО и КАСКО рассчитаны на серийные автомобили, поэтому конструктивные изменения требуют обязательного уведомления страховщика и пересмотра условий договора. Несвоевременное информирование компании влечет признание полиса недействительным.

Страховая стоимость автомобиля после установки гусеничного модуля рассчитывается с учетом затрат на переоборудование и комплектующие, что существенно увеличивает цену полиса. Эксплуатация вездехода в условиях бездорожья повышает риски механических повреждений и аварий, что отражается на тарифных коэффициентах. Отдельные страховщики могут классифицировать такой транспорт как спецтехнику, применяя особые условия страхования.

Ключевые аспекты при оформлении страховки

• Юридическое оформление переоборудования: обязательная регистрация изменений в ГИБДД с внесением отметок в ПТС
• Экспертная оценка стоимости: требуется независимая экспертиза для подтверждения рыночной цены гусеничного комплекта и работ
• Ограниченный выбор страховщиков: не все компании соглашаются страховать ТС с нестандартной конструкцией

Тип полиса	Особенности оформления	Типичные ограничения
ОСАГО	Обязательное указание категории "вездеход"	Отказ при отсутствии сертификации гусениц
КАСКО	Индивидуальный расчет тарифа	Исключение ущерба при езде по болотам/рекам

При заключении договора обязательно уточняются территориальные ограничения эксплуатации и сезонность использования. Большинство компаний исключают страховые случаи при движении по водным преградам или участкам с уклоном более 35°. Рекомендуется отдельно страховать дорогостоящие гусеничные модули от поломок и краж.

Сравнительная таблица проходимости: гусеницы vs колеса

Гусеничный движитель обеспечивает минимальное давление на грунт за счет распределения веса по большой площади. Это критично для преодоления болот, рыхлого снега и вязкой грязи, где колесные системы склонны к пробуксовке и увязанию.

Колесные вездеходы выигрывают на твердых покрытиях и умеренном бездорожье благодаря простоте конструкции и высокой скорости. Однако их проходимость резко падает при снижении сцепления или на сложном рельефе с крупными препятствиями.

Ключевые параметры проходимости

Параметр	Гусеницы	Колеса
Удельное давление	0.2-0.5 кг/см²	1.5-3 кг/см²
Сцепление с грунтом	Стабильное на любых поверхностях	Резко снижается на льду/грязи
Преодоление рвов/бугров	Высота до 0.8 м	Высота до 0.4 м
Движение по снегу	Глубина до 1.5 м	Глубина до 0.7 м
Устойчивость на уклонах	До 45°	До 30°
Повреждение покрытия	Высокое	Умеренное

Список источников

При подготовке статьи о гусеничном вездеходе на базе "Нивы" использовались технические публикации, отчёты испытателей и профильные исследования. Основное внимание уделялось инженерным решениям, характеристикам проходимости и особенностям эксплуатации машины в экстремальных условиях.

Ключевые источники информации включают документацию конструкторских бюро, отзывы владельцев и экспертные оценки внедорожных модификаций. Ниже представлен перечень материалов, на основе которых подготовлен обзор.

• Техническая документация НИИ автомобильной техники: отчёты о ходовых испытаниях гусеничных модулей для легковых авто
• Специализированный журнал "Вездеходы и снегоходы" №3-2022: сравнительный анализ самодельных конструкций
• Архивные материалы ВАЗ: заводские испытания шасси повышенной проходимости
• Монография "Русские вездеходы: от концепции до бездорожья" (изд. Техносфера, 2021 г.)
• Открытые технические форумы: стенограммы обсуждений владельцев гусеничных "Нив"
• Видеоархив полигонных тестов: материалы экспедиций в условиях Крайнего Севера
• Инструкции по эксплуатации гусеничного комплекта "Тайга-М" (официальный производитель)

Видео: Самодельный вездеход на гусеницах


• Что относят к переоборудованию автомобиля?

• Sony CDX GT660UE - Руководство пользователя и мнения владельцев

• Урал - все модели мотоциклов в истории и фотографиях
