Обновление салона BMW E34 - замена обивки
Статья обновлена: 18.08.2025

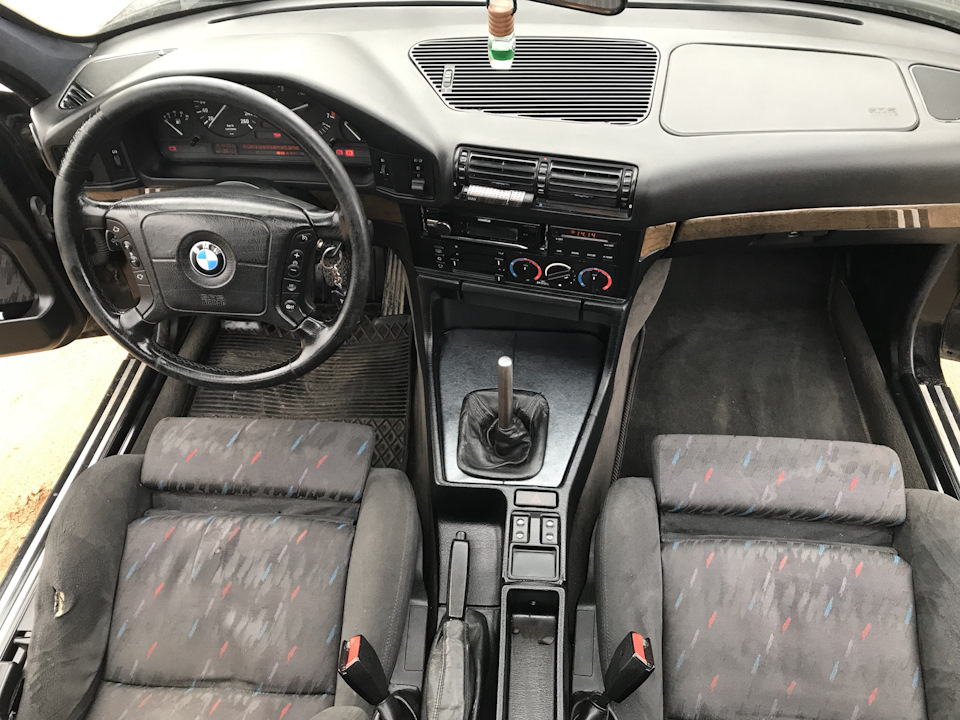

Легендарный BMW E34, символ надежности и сдержанной элегантности, с годами неизбежно сталкивается с проблемой износа салона.
Обшивка дверей, центральной консоли, панелей приборов и сидений страдает от времени: появляются потертости, трещины, выцветание и отслоения материала.
Замена обшивки – не просто косметическая процедура. Это ключевой этап реставрации, возвращающий салону презентабельный вид и комфорт, напрямую влияющий на удовольствие от вождения классики.
Демонтаж сидений: передняя пара
Перед началом работ убедитесь, что аккумуляторная батарея отключена для предотвращения срабатывания подушек безопасности и ошибок системы. Подготовьте необходимые инструменты: торцевые головки (обычно на 13 мм и 16 мм), трещоточный вороток, крестовую отвертку, плоскогубцы и защитные перчатки. Проверьте наличие достаточного свободного пространства вокруг сидений для комфортного доступа к крепежу.
Отсоедините все электрические разъемы под сиденьями (если автомобиль оборудован электрорегулировками, подогревом или датчиками веса). Аккуратно приподнимите пластиковые заглушки или кожухи, скрывающие разъемы, нажмите на фиксаторы и разъедините коннекторы. Избегайте резких рывков при отсоединении проводов.
Пошаговый процесс снятия
- Сдвиньте сиденье вперед до упора, чтобы получить доступ к задним крепежным болтам. Снимите пластиковые заглушки с направляющих рельсов.
- Выкрутите задние болты крепления (4 шт. на сиденье, обычно 13 мм) через технологические отверстия в ковре. Болты могут быть затянуты с усилием – используйте удлинитель для воротка.
- Передвиньте сиденье назад до упора для доступа к передним болтам. Демонтируйте передние крепежные элементы аналогичным образом.
- Приподнимите сиденье с направляющих, наклоняя его назад. Проверьте, не осталось ли неотсоединенных проводов или зацепившихся элементов обшивки.
- Вынесите сиденье из салона через дверной проем, соблюдая осторожность, чтобы не повредить дверные карты или лакокрасочное покрытие кузова.
Важные нюансы: Маркируйте левое и правое сиденье при снятии, если планируется обратная установка. Зафиксируйте положение рельсов относительно пола (можно сделать фото) для упрощения монтажа. Осмотрите крепежные гнезда в кузове – при наличии коррозии обработайте их преобразователем ржавчины перед установкой новых сидений.
| Тип крепежа | Расположение | Особенности |
| Болт M8x15 | Передние точки | Головка под 13 мм, усиленная посадка |
| Болт M10x20 | Задние точки | Головка под 16 мм, часто закисшие |
- Не ставьте снятые сиденья на обшивку – используйте картон или ткань для защиты материала.
- При закисании болтов применяйте проникающую смазку WD-40 за 10-15 минут до откручивания.
- Проверьте состояние проводки под сиденьями – изолента или термоусадка предотвратят замыкания.
Снятие заднего дивана и бампера
Задний диван крепится к кузову скобами и фиксаторами, доступ к которым возможен после поднятия нижней части сиденья. Необходимо отстегнуть тканевые петли у основания спинки и отсоединить болты крепления, скрытые под декоративными заглушками по бокам салона. При демонтаже спинки важно контролировать усилие, чтобы не повредить крепежные ушки кузова.
Для снятия заднего бампера потребуется доступ к крепежным элементам из колесных арок и нижней части кузова. Предварительно демонтируйте противотуманные фары и светоотражатели, отсоединив электропроводку. Ключевые точки крепления расположены за пластиковыми подкрылками и под задним свесом – используйте трещотку с удлинителем для удобства работы с болтами.
Порядок демонтажа бампера
- Открутите саморезы в колесных арках (по 2-3 шт. с каждой стороны)
- Снимите защитные заглушки под номерным знаком
- Выкрутите продольные болты крепления через технологические отверстия в багажнике
- Отсоедините датчики парковки (если установлены)
- Потялите бампер вдоль кузова, освобождая фиксаторы центральной части
Критические моменты: При коррозии креплений обработайте резьбу WD-40 за 15 минут до откручивания. Фиксаторы типа "ёлочка" на направляющих требуют аккуратного поддевания пластиковой монтировкой – недопустимо применение металлического инструмента во избежание сколов на пластике.
| Тип крепежа | Количество | Инструмент |
| Болт M8 | 4 шт | Головка на 10 мм |
| Саморез T20 | 6 шт | Торксовая бита |
| Пластиковый клип | 8 шт | Спецщипцы |
После демонтажа осмотрите зону установки: очистите дренажные каналы, проверьте целостность крепежных площадок. Для защиты от коррозии обработайте оголенные металлические поверхности антигравийным составом – это особенно важно в области креплений фонарей и датчиков.
Удаление центральной консоли BMW E34
Перед началом демонтажа подготовьте пластиковый монтажный инструмент для исключения повреждений элементов салона. Убедитесь, что зажигание выключено, а ключ извлечён из замка.
Снимите пепельницу и подстаканник, аккуратно поддев их снизу. Открутите винты крепления кожуха рычага КПП, расположенные под резиновым чехлом. Извлеките рамку магнитолы, нажав на фиксаторы по бокам.
Пошаговый демонтаж
- Ручка стояночного тормоза
- Отогните войлочное покрытие в районе рукоятки
- Выкрутите два крепёжных винта под декоративной накладкой
- Боковые накладки консоли
- Подденьте правую панель возле педального узла
- Снимите левую накладку вместе с выключателем заднего противотуманного света
- Крепления тоннеля
- Отсоедините разъёмы прикуривателя и аварийной сигнализации
- Выкрутите 4 винта в нише подлокотника и 2 болта под пепельницей
- Извлечение консоли
- Приподнимите заднюю часть тоннеля на 45°
- Отведите конструкцию назад для освобождения клипс крепления к щитку приборов
- Извлеките консоль через салон, контролируя положение проводов
При обратной сборке соблюдайте последовательность в обратном порядке. Убедитесь в защёлкивании всех фиксаторов до затяжки винтов. Особое внимание уделите корректному подключению электроразъёмов и размещению проводов вне зоны подвижных элементов.
Разборка приборной панели
Снимите пластиковые накладки рулевой колонки, открутив крепежные винты снизу и по бокам отверткой Torx T20. Аккуратно отсоедините электрические разъемы замка зажигания и подрулевых переключателей, предварительно отжав фиксаторы. Снимите рулевое колесо, предварительно отключив подушку безопасности, соблюдая меры предосторожности и отсоединив аккумулятор.
Демонтируйте комбинацию приборов: выкрутите два верхних винта Torx T15, расположенных над рулевой колонкой, после чего потяните щиток на себя. Отключите все разъемы с тыльной стороны, запоминая их расположение. Снимите центральные дефлекторы вентиляции, поддев их плоской отверткой через прорези в обшивке.
Порядок снятия элементов торпедо
- Главный кожух:
- Открутите винты под снятыми дефлекторами
- Извлеките магнитолу и блок управления климатом
- Выкрутите крепления в нише бардачка
- Боковые секции:
- Демонтируйте боковые панели торпедо (со стороны дверей)
- Отсоедините провода подсветки и прикуривателя
- Финишные операции:
- Выкрутите оставшиеся винты по периметру каркаса
- Аккуратно вытяните торпедо на себя, контролируя положение проводов
- Отсоедините последние разъемы за центральной консолью
| Тип крепежа | Количество | Расположение |
|---|---|---|
| Torx T20 | 8 шт | Рулевая колонка, боковины |
| Torx T15 | 6 шт | Приборная панель, кожух |
| Саморезы 5.5мм | 4 шт | Нижние крепления бардачка |
Снятие дверных карт и подлокотников
Начните с демонтажа подлокотника: подденьте тонкой монтировкой заднюю часть крышки крепления подстаканника, отсоедините разъем подсветки (если есть). Выкрутите два самореза под пластиковой заглушкой в передней части подлокотника и снимите элемент.
Снимите пластиковую накладку с внутренней ручки открывания двери, аккуратно поддев ее по периметру. Открутите винт под накладкой крестовой отверткой. Аналогично демонтируйте треугольную накладку динамика, предварительно удалив сетку фильтра.
Демонтаж карты
Выполните следующие действия последовательно:
- Снимите пинцетом или тонкогубцами пластиковые фиксаторы по периметру карты (8-10 шт), начиная с нижнего края
- Отсоедините разъемы:
- Электропроводку кнопки стеклоподъемника
- Штекер подсветки ручки (при наличии)
- Клеммы динамика
- Потяните карту вверх для снятия с металлических крючков в верхней части двери
- Аккуратно выведите карту через дверной проем, контролируя положение тросиков замка
Важные нюансы:
| Фиксаторы | Используйте специнструмент для минимизации повреждений |
| Динамик | Маркируйте провода перед отсоединением |
| Хранение | Складывайте крепеж в контейнер с ячейками |
Проверьте целостность креплений и состояние влагозащитной мембраны перед установкой новой обшивки.
Демонтаж старых потолочных панелей
Начните со снятия плафонов освещения: аккуратно подденьте прозрачные вставки плоской отвёрткой через технологические пазы, отсоедините разъёмы питания и выкрутите крепёжные винты. Удалите передние крючки для одежды, сдвинув декоративные заглушки вверх и открутив фиксирующие болты под ними.
Освободите края обшивки от резиновых уплотнителей дверей и стоек, потянув их вниз. Отсоедините антенный усилитель (при его наличии) в задней части потолка, предварительно сняв пластиковую заглушку на центральной стойке крыши. Проверьте отсутствие скрытых креплений за картой салона и зеркалом заднего вида.
Порядок извлечения панелей
- Стартуйте с задней секции: потяните обшивку вниз у заднего стекла, освобождая U-образные клипсы по периметру.
- Сдвиньте панель вперёд для вывода язычков креплений из проёмов крыши.
- Повторите действия для передней части, поддерживая потолок при опускании.
- Извлеките центральные стойки крепления через технологические лючки после снятия заглушек.
Критические моменты: избегайте перегиба каркаса – панели сломаются! При закисании клипс сбрызните их WD-40. Особое внимание – зона крепления солнцезащитных козырьков: открутите винты под пластиковыми заглушками до полного съёма потолка.
| Элемент | Тип крепежа | Инструмент |
|---|---|---|
| Плафоны освещения | Винты + защёлки | T10 Torx, плоская отвёртка |
| Задний усилитель антенны | Разъём + клипсы | Плоскогубцы |
| Основные клипсы потолка | U-образные фиксаторы | Руки, монтажная лопатка |
Удаление оригинальной обшивки руля
Первым этапом демонтируйте подушку безопасности: отключите АКБ минимум на 15 минут, открутите два крепежных болта Torx T30 с тыльной стороны руля, аккуратно отсоедините электрический разъем и снимите модуль.
Снимите рулевое колесо, открутив центральную гайку (обычно на 22 мм) с помощью торцевого ключа. Перед снятием отметьте положение руля относительно вала мелом для последующей правильной установки. Используйте съемник, если руль "прикипел".
Демонтаж старой обшивки
Порядок разборки:
- Снимите пластиковые декоративные накладки:
- Верхнюю/нижнюю секции подденьте плоской отверткой через технологические пазы
- Боковые элементы отщелкните, нажав на фиксаторы с внутренней стороны
- Выкрутите винты крепления каркаса обшивки (4-6 шт. под декоративными крышками)
- Аккуратно разделите две половинки кожуха, начиная с нижнего стыка
Внимание: не прикладывайте избыточное усилие - пластиковые клипсы хрупкие. При наличии подогрева руля предварительно отсоедините клеммы питания.
| Тип крепежа | Инструмент | Особенности |
| Болты Torx | T20, T30 | Скрыты под заглушками |
| Пластиковые клипсы | Монтажная лопатка | Требуют аккуратного поддевания |
| Фиксаторы разъемов | Плоская отвертка | Предварительно отжать язычок |
После снятия обшивки тщательно очистите металлический каркас руля от остатков клея и загрязнений уайт-спиритом. Проверьте состояние демонтированных элементов - трещины на пластике потребуют ремонта перед установкой новой обшивки.
Обработка металлических поверхностей антикором
После демонтажа старых элементов обшивки салона BMW E34 тщательно осмотрите оголённые металлические поверхности. Особое внимание уделите зонам крепления сидений, порогам и участкам под ковровым покрытием, где часто скапливается влага. Механически удалите рыхлую ржавчину и остатки заводского покрытия шлифовальной машинкой или металлической щёткой.
Обезжирьте металл уайт-спиритом или специальным очистителем. Нанесите антикоррозийный состав преобразователь ржавчины на проблемные участки с признаками коррозии. Для труднодоступных мест используйте аэрозольные формы антикора с удлинённой трубкой-распылителем. Работайте в проветриваемом помещении с использованием средств индивидуальной защиты.
Этапы нанесения защитного слоя
Технология обработки:
- На сухую очищенную поверхность нанесите первый слой антикора кистью
- Особенно тщательно промажьте сварные швы и технологические отверстия
- Дождитесь полной полимеризации согласно инструкции производителя (обычно 2-4 часа)
- Нанесите второй защитный слой перекрёстными движениями
Рекомендуемые материалы:
- Жидкий антикор на каучуковой основе для скрытых полостей
- Битумно-полимерные мастики для днищевых поверхностей
- Эпоксидные грунты для зон с глубокими повреждениями металла
| Зона обработки | Рекомендуемый состав | Срок высыхания |
| Торпедо и крепления педалей | Аэрозольный антикор | 1-2 часа |
| Ниша аккумулятора | Каучуковая мастика | 3-4 часа |
| Пороги и пол | Битумный состав | 24 часа |
Перед установкой новой обшивки убедитесь в полном высыхании антикора. При монтаже коврового покрытия избегайте контакта незащищённых участков металла с влагоёмкими материалами. В зонах крепления пластиковых элементов дополнительно используйте герметизирующие прокладки.
Подбор кожи и алькантары по цвету и фактуре
Точное соответствие оттенка новым материалам – критически важный этап. Используйте оригинальные коды цветов BMW (например, найдя бирку под сиденьем или в документации), так как даже минимальные расхождения в тоне будут заметны на контрасте со старыми элементами. Учитывайте тип освещения: образцы следует проверять при дневном свете и искусственной подсветке, чтобы исключить метамеризм.
Фактура материала должна имитировать заводскую: для кожи определите тип зернистости (гладкая, тиснёная, перфорированная), а для алькантары – плотность ворса и степень матовости. Старая обивка E34 часто имеет характерный «состаренный» рельеф – новый материал не должен выглядеть чужеродно гладким или жестким.
Ключевые критерии выбора
При сравнении образцов обращайте внимание на следующие аспекты:
- Устойчивость к износу: Для сидений выбирайте кожу толщиной 1.2–1.4 мм или износостойкую алькантару с маркировкой «automotive».
- Совместимость с элементами: Цвет должен гармонировать с пластиком панелей, деревом декора и швами.
- Динамика старения: Уточните у поставщика, как материал поведёт себя через 2–3 года (выцветание, потерю фактуры).
| Параметр | Натуральная кожа | Алькантара |
|---|---|---|
| Восприятие цвета | Может темнеть со временем | Стабильнее при УФ-воздействии |
| Тактильные свойства | Холодная поверхность, жестче | Тёплая, мягкая, «велюровая» |
| Рекомендуемые зоны | Боковины сидений, руль | Центральные вставки сидений, потолок |
Важно: Для ремонта локальных повреждений используйте выкрасы – фрагменты материала размером 10×10 см. При полной перетяжке берите образцы не менее 30×30 см, чтобы оценить фактуру в динамике изгибов. Проверяйте эластичность: материал должен свободно растягиваться в местах сложного рельефа (например, боковые валики сидений).
Раскрой материала по шаблонам
Тщательно разложите подготовленные шаблоны на изнаночной стороне выбранного материала (кожа, алькантара, текстиль), учитывая направление волокон и рисунка. Каждый элемент должен располагаться строго параллельно кромке полотна для предотвращения перекоса при сборке. Обязательно оставляйте технологические припуски 15-20 мм по всем краям для последующей подворотки и фиксации.
Закрепите шаблоны на материале грузами или малярным скотчем, исключая смещение при обводке. Контуры переносите исключительно портновским мелом или исчезающим маркером – шариковые ручки и карандаши оставляют несмываемые следы. Особое внимание уделите сложным криволинейным участкам: выступам подголовников, изгибам дверных карт и фигурным краям центральной консоли.
Ключевые этапы раскроя
- Проверка парности: симметричные детали (передние панели дверей, подлокотники) выкраивайте в зеркальном отражении
- Контроль стыковки: совместите шаблоны сопрягаемых элементов (например, стык карты двери и подлокотника) для проверки линий соединения
- Экономия материала: оптимизируйте раскладку, группируя мелкие детали (клавиши подогрева, карманы ремней безопасности) в свободных зонах
| Тип детали | Рекомендуемый припуск | Особенности |
| Плоские панели (дверные карты) | 15 мм | Раскрой строго по долевой нити |
| Сложные объемные (подголовники) | 20-25 мм | Увеличенный запас для формирования рельефа |
| Кромочные элементы (рукоятки КПП) | 10 мм | Точная подгонка без морщин |
- Вырежьте детали острым раскройным ножом с выдвижным лезвием по внешнему контуру припусков
- Пометьте тыльную сторону каждого фрагмента:
- Наименование элемента (например, "задняя панель сиденья")
- Ориентацию ("верх", "передний край")
- Сгруппируйте выкроенные компоненты по зонам салона в герметичные пакеты с маркировкой
Важно: перед началом пошива примерьте сложные комбинации (угловые стыки приборной панели, многосоставные вставки сидений) на демонтированных пластиковых основах для выявления ошибок раскроя.
Технология приклейки ткани к дверным вставкам
Очистка поверхности пластиковой основы дверной карты – критически важный этап. Используйте обезжириватель (изопропиловый спирт, антисиликон) для удаления следов старого клея, грязи, силиконовых составов и кожного жира. Тщательно протрите всю площадь контакта чистой безворсовой салфеткой, повторяя обработку до полного устранения загрязнений. Пренебрежение этим шагом гарантированно приведет к отслоению новой обшивки.
Подготовьте новую ткань: разложите материал на ровной поверхности изнаночной стороной вверх. Приложите пластиковую вставку и сделайте припуски 30-40 мм по всему периметру для последующей подворотки. Аккуратно обрежьте излишки острым ножом или ножницами, избегая перекосов. Особое внимание уделите зонам технологических отверстий под ручки и динамики – сделайте крестообразные надрезы для точного позиционирования.
Этапы нанесения клея и фиксации
- Нанесение клея: Равномерно нанесите аэрозольный автоклей (например, 3M Super 77 или UHU Kraft Spezial) тонким слоем на обезжиренный пластик и изнанку ткани. Дождитесь рекомендуемой производителем выдержки (обычно 5-10 минут) до легкого «схватывания».
- Позиционирование: Совместите ткань с основой, начиная с верхнего края. Плавно разглаживайте материал от центра к краям, исключая образование складок. Используйте мягкий валик или сухую ткань для равномерного прижима.
- Формирование краёв: Подверните припуски на обратную сторону пластика. Промажьте клеем торцы и приклейте отвороты, особо тщательно фиксируя углы и зоны сложного рельефа.
| Тип клея | Время активации | Особенности |
|---|---|---|
| Аэрозольный контактный | 5-8 мин | Равномерное распыление, требует точности |
| Кистевой (полиуретановый) | 10-20 мин | Подходит для рельефных поверхностей |
| Термоклей | Мгновенно | Требует профессионального пистолета |
Финишная обработка: После полной фиксации ткани (через 12-24 часа) прорежьте отверстия под крепеж и элементы фурнитуры. Установите вставку на дверную карту, проверя плотность прилегания обшивки по контуру. Избегайте монтажа до полного высыхания клея – это может вызвать смещение материала.
Реконструкция потолочных панелей
Перед демонтажем старой обшивки потолка тщательно очистите поверхность от пыли и грязи. Аккуратно снимите плафоны освещения, ручки крепления и антенный усилитель, используя пластиковый монтажный инструмент для предотвращения повреждения каркаса. Отсоедините все крепежные клипсы по периметру панели, особое внимание уделяя зоне вокруг люка (при его наличии).
После демонтажа оцените состояние основы: удалите остатки старого клея и поролона металлической щеткой или шпателем. Обязательно обработайте каркас антисептиком для профилактики плесени. При обнаружении коррозии или глубоких царапин на металлических элементах зачистите пораженные участки и нанесите грунтовку.
Этапы восстановления
- Подготовка новой обивки: Раскроите материал с запасом 3-5 см по контуру. Используйте термостойкий автоклей с распылителем, равномерно нанеся его на основу и ткань.
- Оклейка: Начинайте приклеивание от центра к краям, разглаживая поверхность мягким валиком. Сформируйте аккуратные подвороты по краям и в местах технологических отверстий.
- Установка аксессуаров: Прорежьте отверстия под плафоны после полного высыхания клея (24 часа). Закрепите ручки и электронные компоненты новыми клипсами.
При замене панели люка отдельно проверьте герметичность уплотнителя и работоспособность механизма подъема. Для сложных криволинейных участков используйте фен для временного размягчения материала.
| Тип дефекта | Способ устранения |
|---|---|
| Отслоение ткани по краям | Дополнительная проклейка контура с фиксацией зажимами |
| Прогиб основы | Усиление алюминиевыми пластинами на эпоксидную смолу |
Важно: Для E34 используйте только эластичные материалы (велюр, алькантара) толщиной 4-6 мм. Жесткие текстили приведут к образованию складок на изогнутых поверхностях.
Передняя панель: чистка и перетяжка
Перед перетяжкой тщательно демонтируйте переднюю панель, отсоединив клеммы АКБ, сняв руль, комбинацию приборов, магнитолу, воздуховоды и крепежные элементы согласно схеме конкретной комплектации. Обратите внимание на хрупкость пластиковых клипс и креплений подрулевых переключателей – используйте специализированные съемники.
Очистите каркас от старой отслоившейся кожи или винила, удаляя остатки клея шпателем и растворителем без ацетона. Обезжирьте поверхность изопропиловым спиртом, уделяя внимание рельефным участкам и вентиляционным решеткам. Проверьте целостность пластикового основания – трещины требуют ремонта эпоксидной шпаклевкой до начала работ.
Этапы перетяжки
- Раскрой материала: Используйте кожу или качественный алькантару с запасом 10-15 см на подворот. Обведите контуры панели мелом на изнаночной стороне, учитывая технологические отверстия.
- Подготовка клея: Нанесите двухкомпонентный клей для автосалона (например, Flexible Auto Interrior Adhesive) тонким слоем на каркас и материал кистью. Выдержите 10-15 минут до "схватывания".
- Натяжка: Начинайте приклейку от центра к краям, разглаживая материал резиновым валиком. Для сложных рельефов (радиаторные решетки, ниши) используйте строительный фен (150-200°C) для пластификации материала.
| Критичные зоны | Особенности обработки |
| Отверстия под дефлекторы | Вырежьте крестообразно, подогните лепестки внутрь корпуса |
| Пазы для стеклоподъемников | Укрепите края синтетическим армирующим полотном |
| Приборная панель | Используйте термоформируемый материал толщиной 1.2-1.5 мм |
После монтажа выдержите панель 24 часа при +20-25°C для полимеризации клея. Установите на автомобиль, подключая разъемы приборов и электроники в последнюю очередь. Проверьте работу всех кнопок и подсветки до фиксации панели винтами.
Обивка новых подушек сидений
Снятие старой обивки требует аккуратности: осторожно подденьте пластиковые клипсы крепления канта по периметру подушки тонкой отверткой или специальным съемником. Отогните ткань, отсоедините пружинные крючки или проволочные фиксаторы от каркаса сиденья, избегая деформации элементов. Сохраните все крепежи для повторной установки.
Новую обивку предварительно прогрейте строительным феном до 40-50°C для повышения эластичности материала. Натягивайте чехол равномерно от центра к краям, синхронно фиксируя крючки на каркасе. Особое внимание уделите углам и зонам вокруг подголовника – здесь требуется максимальное натяжение без перекосов.
Ключевые этапы монтажа
- Фиксация канта: Защелкивайте пластиковые клипсы поочередно через каждые 5-7 см, используя деревянный брусок и резиновую киянку для равномерного усилия
- Корректировка складок: При образовании морщин снимите напряжение на смежных участках, прогрейте материал феном и перераспределите ткань
- Обработка швов: Проконтролируйте совпадение строчек на стыках боковых валиков и центральной части
Важно: При установке чехлов на водительское сиденье BMW E34 предварительно замените поролоновые вставки боковой поддержки – изношенный наполнитель не обеспечит нужную форму.
| Тип крепления | Инструмент | Особенность |
|---|---|---|
| Пластиковые клипсы | Съемник тримки | Хрупкие, требуют нагрева перед демонтажем |
| Проволочные крючки | Плоскогубцы с узкими губками | Зацеплять под углом 90° к проушине |
Сборка каркуса заднего дивана
Убедитесь, что все металлические элементы каркаса очищены от коррозии и обработаны антикоррозийным составом. Проверьте целостность пружинных блоков и крепежных ушек – при обнаружении деформации или трещин замените поврежденные компоненты перед установкой новой обшивки. Особое внимание уделите фиксаторам спинки: они испытывают повышенные нагрузки при эксплуатации.
Последовательно закрепите на каркасе новые поролоновые вставки, используя термоклей или специализированный контактный спрей для равномерного прилегания. Предварительно примерьте обшивку без фиксации, чтобы убедиться в отсутствии перекосов и правильном расположении технологических прорезей для подголовников и ремней безопасности. Удостоверьтесь, что все крепежные тросы и крюки выведены через соответствующие люверсы.
Этапы финальной сборки
- Натяните чехол спинки дивана сверху вниз, совмещая кромки с пазами металлического основания
- Заведите стальные фиксирующие прутья в бортовые карманы обивки, последовательно защелкивая их в кронштейнах
- Потяните нижнюю часть чехла сиденья вперед, закрепляя крюки за поперечную балку каркаса
- Проверьте равномерность натяжения по всем секциям, исключив провисания
| Критичные точки контроля | Инструмент для проверки |
| Глубина посадки фиксаторов спинки | Штангенциркуль |
| Усилие срабатывания замков откидного механизма | Динамометр |
| Зазор между подушкой и боковинами салона | Щуп 3 мм |
При установке каркаса в салон сначала заведите передние кронштейны в направляющие кузова, затем плавно опустите заднюю часть до характерного щелчка крепежных штифтов. Категорически запрещается прилагать ударные нагрузки – это может повредить как обшивку, так и крепежные гнезда кузова. После фиксации проверьте отсутствие люфта и посторонних скрипов при нажатии на подушки.
Обтяжка руля кожей со швами
Качественная перетяжка руля кожей кардинально меняет тактильные ощущения от управления, устраняя скольжение и износ старого покрытия. Кожаный чехол со швами не только возвращает рулю презентабельный вид, но и увеличивает его толщину для более комфортного хвата, что особенно важно при длительных поездках.
Для работы потребуется специальный набор кожи с перфорированными секциями (часто идущий в комплекте с нитками и иглой), острый нож или ножницы, клей для кожи, пинцет, а также приспособления для фиксации швов – например, узкие пластиковые лопатки. Предварительно руль необходимо тщательно очистить от загрязнений и остатков старой обшивки, обезжиривая поверхность спиртовым раствором.
Ключевые этапы перетяжки
Процесс требует терпения и аккуратности:
- Раскройка материала: Чехол раскраивается по шаблону или подгоняется вручную с учетом сложной формы спиц E34.
- Нанесение клея: Клей тонким слоем наносится на тыльную сторону кожи и на соответствующие участки руля. Важно избегать подтеков.
- Фиксация основы: Кожа плотно прижимается к рулю, начиная с верхней части, с тщательным разглаживанием для исключения пузырей.
- Формирование швов: Края стыкуются внахлест, после чего выполняется прошивка двойной нитью (обычно контрастного цвета). Используется шов "вперед иголку" или "строчка".
- Обработка стыков: Участки возле спиц аккуратно подрезаются, подворачиваются и проклеиваются. Излишки кожи удаляются.
Особое внимание уделяется зонам возле кнопок мультируля и подрулевых переключателей – здесь требуется ювелирная точность раскроя. Готовый шов дополнительно проклеивается для защиты от распускания. Правильно выполненная обтяжка не имеет складок, провисаний или следов клея, а швы равномерно натянуты по всей окружности.
Особенности работы с ручкой КПП и кожухом
Демонтаж старой обивки начинается с аккуратного поддевания пластикового кольца-держателя в основании рукоятки КПП. Используйте тонкую неметаллическую лопатку, чтобы избежать царапин на хромированном покрытии. После снятия кольца станет доступен фиксирующий клипс, удерживающий ручку на штоке – для его отсоединения потребуется сильное вертикальное усилие вверх.
Кожух рычага крепится к тоннелю четырьмя саморезами, скрытыми под декоративными заглушками. Важно запомнить расположение крепежа: два передних винта отличаются по длине от задних. При установке нового кожуха проверьте плотность прилегания резинового гофра к кузову – недопустимы перекосы, вызывающие трение о механизм КПП при переключениях.
Критические нюансы при замене
При работе с компонентами учитывайте следующие моменты:
- Хрупкость клипс – пластиковые фиксаторы кольца и ручки часто ломаются. Рекомендуется сразу приобрести ремонтный комплект
- Ориентация кожуха – паз для задней передачи должен совпадать с траекторией движения рычага
- Регулировка высоты – новый кожух не должен ограничивать ход ручки в крайних положениях
Перед финальной сборкой выполните тестовые переключения передач при заглушенном двигателе. Проверьте:
- Отсутствие затирания кожи о пластиковые элементы
- Свободный ход ручки в пазах кожуха
- Плавность работы механизма без заеданий
| Компонент | Тип крепления | Распространенная ошибка |
| Ручка КПП | Пружинный клипс | Попытка вытягивания без снятия фиксатора |
| Декоративное кольцо | Защелки по окружности | Применение избыточной силы при демонтаже |
| Кожух тоннеля | Винты M4x12 | Перепутывание длин крепежа |
Важно: Для моделей с автоматической КПП дополнительно потребуется отсоединить кнопку OD/Overtrive, расположенную на рукоятке – коннектор аккуратно разъединяется через технологическое отверстие в кожухе.
Монтаж обновленных дверных карт
Установку новых карт начинают после тщательной проверки состояния крепежных клипс, замков и динамиков. Предварительно демонтированные ручки, подлокотники и решетки динамиков должны быть очищены и подготовлены к обратной сборке. Убедитесь в отсутствии перегибов проводки стеклоподъемников и отсутствии влаги внутри двери.
Нанесите тонкий слой силиконовой смазки на резиновые уплотнители по периметру дверного проема для предотвращения скрипов. При замене динамиков проверьте полярность подключения и герметичность монтажных отверстий. Зафиксируйте разъемы проводки пластиковыми хомутами во избежание вибраций.
Последовательность установки
- Совместите карту с направляющими на металлической основе двери
- Наживите верхние клипсы в пазы, двигаясь от переднего края к заднему
- Плотно прижмите центральную часть карты до щелчка крепежей
- Зафиксируйте нижний край дверной карты, вставляя клипсы в технологические отверстия
Критические моменты: При установке карт передних дверей обязательно проверьте работу тросиков замка через сервисные лючки. Затяжку болтов подлокотников производите крестообразно с усилием не более 8 Н·м – перетяжка деформирует пластиковую основу.
| Элемент | Тип крепления | Особенности |
| Клипсы | Пластиковые белые | Замена при повреждении фиксаторов |
| Карманы | Защелки + винты | Установка до фиксации основной карты |
| Декоративные заглушки | Шипы | Монтаж после полной сборки |
После монтажа проверьте отсутствие зазоров между картой и дверью по всему периметру. Протестируйте работу стеклоподъемников на всех режимах, плавность хода стекла в новых направляющих. При возникновении перекосов демонтируйте карту и замените деформированные клипсы.
Установка центральной консоли с новой текстурой
Перед установкой тщательно сверьте расположение крепежных отверстий на новой консоли со штатными точками крепления кузова, используя старую деталь как шаблон. Проверьте совместимость посадочных мест под элементы управления климатом, аудиосистему и пепельницу – даже незначительные отклонения потребуют коррекции.
Обезжирьте все контактные поверхности кузова изопропиловым спиртом, особенно в зонах крепления кронштейнов. Установите новые резиновые демпферы в предусмотренные пазы на металлических частях каркаса для предотвращения дребезжания.
Ключевые этапы монтажа
Начните с фиксации основного кронштейна под бардачком, используя штатные болты M6 с дистанционными втулками. Последовательно двигайтесь к тоннелю:
- Закрепите боковые направляющие возле рычага КПП
- Совместите переднюю часть консоли с панелью приборов
- Зафиксируйте тыльную секцию винтами через технологические люки
При соединении с панелью радиаторов отопителя используйте оригинальные пластиковые клипсы – металлический крепеж создаст напряженность в точках терморасширения.
| Тип соединения | Инструмент | Момент затяжки |
|---|---|---|
| Болты кузовных кронштейнов | T20 Torx | 8 Н·м |
| Пластиковые клипсы | Монтажная лопатка | До щелчка |
После установки проверьте:
- Отсутствие зазоров более 1.5 мм у пепельницы
- Свободный ход рычага ручного тормоза
- Плавность открытия крышки бардачка
Финишную подгонку выполняйте регулировкой эластичных прокладок между консолью и тоннелем – избегайте силового прижима.
Сборка приборной панели E34
После установки новой обшивки приступайте к сборке приборной панели. Убедитесь, что все крепежные отверстия на каркасе и декоративных элементах совпадают, а проводка аккуратно уложена в предназначенные каналы без натяжения. Проверьте правильность позиционирования кронштейнов крепления к кузову и отсутствие перекоса конструкции перед фиксацией.
Последовательно устанавливайте компоненты в обратном порядке демонтажа: закрепите центральную консоль, блоки управления климатом и аудиосистемой, затем комбинацию приборов. Надежно зафиксируйте винты крепления торпедо к металлическому каркасу, особое внимание уделив соединениям возле лобового стекла и тоннеля трансмиссии. Избегайте перетяжки пластиковых элементов во избежание трещин.
Ключевые этапы и компоненты
- Монтаж электроразъемов: Подключите колодки к спидометру, тахометру, датчикам топлива/температуры, контрольным лампам и бортовому компьютеру до полной фиксации панели. Убедитесь в характерном щелчке фиксаторов.
- Установка воздуховодов: Совместите каналы вентиляции с соплами на тыльной стороне торпедо, проверив герметичность стыков. Неправильный монтаж вызовет свист или снизит эффективность обдува.
- Декоративные накладки: Закрепите деревянные/пластиковые вставки поверх приборного щитка, совместив их пазы с крепежными штырями на каркасе. Приложите равномерное давление по всей поверхности для исключения зазоров.
| Элемент | Тип крепежа | Момент затяжки (Нм) |
|---|---|---|
| Основной каркас к кузову | Болты M6 | 8–10 |
| Кронштейны рулевой колонки | Гайки M8 | 18–22 |
| Декоративные крышки | Саморезы 4.2x16 | 0.8–1.2 |
| Блок управления OBC | Фиксаторы типа «ёлочка» | – |
- Проверка функциональности: После подключения АКБ включите зажигание. Убедитесь в работе подсветки шкал, отсутствии ошибок CHECK CONTROL, корректности показаний одометра и датчиков.
- Финишная регулировка: Отрегулируйте угол наклона панели для устранения бликов на стеклах. Проконтролируйте отсутствие скрипов при проезде неровностей легким постукиванием ладонью по поверхности.
Крепление потолочных панелей после реставрации
После восстановления обшивки потолка BMW E34 критически важно обеспечить правильную установку панелей. Предварительно убедитесь, что каркас головного убора очищен от остатков старого клея и обезжирен, а новые элементы полностью высохли. Нанесите термостойкий автоклей (например, на каучуковой основе) равномерным слоем на обе поверхности, избегая пропусков по краям.
Сразу после нанесения состава зафиксируйте панель на потолочном каркасе, начиная от центра к краям. Используйте прижимные планки или струбцины с мягкими прокладками для равномерного распределения давления. Излишки клея, выступившие по периметру, аккуратно удалите ветошью до полимеризации состава.
Ключевые этапы монтажа
- Фиксация передней части: Начните с лобового стекла, совместив панель с креплениями плафонов освещения
- Боковые молдинги: Плотно заведите края обшивки под металлические фиксаторы дверных проемов
- Задняя дуга: Прогрейте материал строительным феном для точного прилегания к изгибам крыши
| Элемент | Тип крепления | Время фиксации |
|---|---|---|
| Основной потолок | Клеевой монтаж | 24 часа |
| Солнцезащитные козырьки | Винтовое + пластиковые клипсы | Немедленно |
| Плафоны освещения | Пружинные зажимы | После клея |
Перед установкой декоративных элементов (картодержателей, ручек) дождитесь полного высыхания клея (минимум 12 часов при +20°C). Проверьте отсутствие провисаний, постукивая по поверхности: глухой звук указывает на непроклеенные участки. Только после контроля монтируйте облицовочные заглушки и электрооборудование.
Установка сидений с новой обивкой
Подготовьте очищенные каркасы сидений и проверьте состояние всех механизмов регулировки, подогрева и подушек безопасности. Убедитесь, что новая обивка полностью соответствует модели сидений вашего E34 (передние раздельные/спортивные, заднее цельное/раскладывающееся) и имеет правильные прорези для ремней безопасности, подголовников и крепежных отверстий.
Натяните чехлы на подушки и спинки, начиная с углов и тщательно расправляя складки. Используйте пластиковые монтажные лопатки для аккуратной заправки краев в металлические пазы каркаса, избегая перекосов. Особое внимание уделите сложным зонам: боковым валикам и стыкам с подлокотниками.
Ключевые этапы фиксации
Плотно закрепите обивку при помощи:
- Пружинных крючков – зацепите их за скобы каркаса через технологические люверсы в ткани
- Пластиковых клипс – вставьте в пазы до характерного щелчка
- Нейлоновых стяжек – для временной фиксации сложных участков перед окончательной установкой
Установите все функциональные элементы в обратном порядке:
- Подлокотники и боковые декоративные накладки
- Электропроводку подогрева с проверкой контактов
- Направляющие ремней безопасности
- Пластиковые заглушки крепежных болтов
| Контрольная точка | Критерий качества |
| Геометрия швов | Параллельность линиям каркаса без перекосов |
| Натяжение кожи/алькантары | Равномерное без провисаний и морщин |
| Работа механизмов | Плавное перемещение без затирания обшивки |
Перед установкой сидений в салон подключите разъемы электропитания к выведенным проводам на полу автомобиля и проверьте функционирование подогрева, регулировок и датчиков веса пассажира (для моделей с AIRBAG). Затяните крепежные болты с моментом 42–45 Н∙м, используя динамометрический ключ.
Финишная обработка швов и стыков
После установки новой обшивки дверей, сидений или панелей кузова BMW E34 критически важна аккуратная обработка швов и стыков. Недостаточно просто зафиксировать материал – необходимо обеспечить герметичность, отсутствие заломов и эстетичный вид переходов между элементами.
Используйте специализированный автомобильный клей с высокой эластичностью для окончательной фиксации краёв материала в технологических пазах. Особое внимание уделите зонам вокруг ручек, динамиков и подлокотников, где нагрузка на ткань или кожу максимальна.
Ключевые этапы обработки
- Стяжка швов: Примените стебельковый шов для скрытых участков и двойную строчку для видимых зон, используя армированные нити
- Прогрев кромок: Обработайте срезы термофеном для предотвращения осыпания материала
- Финальная посадка: Разглаживайте обивку от центра к краям резиновым валиком, устраняя воздушные пузыри
| Проблемная зона | Метод обработки |
| Углы карт дверей | Надсечки + термоусадочная лента |
| Стык подлокотника и панели | Двусторонний скотч + ручная прошивка |
| Края вставок ручек | Клеевой пистолет + обжимной ролик |
Для кожаных элементов обязательно нанесите кондиционер на швы после монтажа, а алькантару обработайте антистатиком. Проверьте подвижность всех механизмов (электроподъёмники, регуляторы сидений) – материал не должен создавать помех в работе.
Проверка функциональности всех элементов
После установки новой обшивки необходимо убедиться в корректной работе всех деталей интерьера. Особое внимание уделите элементам, которые демонтировались или взаимодействуют с обшивкой – их функциональность могла нарушиться при сборке.
Последовательно проверьте механические узлы и электрические компоненты, начиная с дверей и заканчивая центральной консолью. Тестирование проводите при включенном зажигании, чтобы выявить возможные проблемы с подключением разъемов.
Контрольный перечень работ
| Элемент | Действия |
|---|---|
| Дверные карты |
|
| Центральная консоль |
|
| Панель приборов |
|
| Электрические компоненты |
|
Обязательно протестируйте ремни безопасности – убедитесь в плавности вытягивания и автоматическом сматывании. Проверьте отсутствие перекосов обшивки потолка при открытии/закрытии солнцезащитных козырьков.
Список источников
При подготовке материалов по замене обшивки салона BMW E34 использовались специализированные ресурсы, содержащие технические руководства и практический опыт владельцев. Это обеспечивает достоверность и полноту представленной информации.
Основой для статьи послужили следующие категории источников, посвящённые особенностям демонтажа, выбора материалов и установки элементов интерьера данной модели.
- Официальное руководство по ремонту BMW E34 (Factory Service Manual)
- Тематические разделы форума E34.ru (обсуждения методов замены обшивки дверей, потолка, панелей)
- Архив статей на портале BMW Club (технические аспекты работы с салоном E34)
- Видеоинструкции от каналов Bimmer Bros и E34 Restoration на YouTube (визуализация процессов демонтажа)
- Публикации в журнале «Авторемонт: Европейские автомобили» (специфика работы с материалами обивки)
- Тематические ветки на международном форуме Bimmerforums (E34 section, опыт пользователей)
