Ставим самоблок на мост УАЗ своими силами
Статья обновлена: 18.08.2025
Владельцы внедорожников УАЗ часто сталкиваются с необходимостью повышения проходимости на сложном бездорожье.
Штатные дифференциалы не всегда эффективно распределяют крутящий момент при потере сцепления одним из колес.
Самостоятельная установка принудительной блокировки межколесного дифференциала решает эту проблему, обеспечивая одновременную передачу усилия на оба колеса оси.
Эта статья содержит пошаговое руководство по монтажу механизма блокировки в гаражных условиях без привлечения специалистов.
Снятие картера моста и демонтаж полуосей
Перед началом работ установите автомобиль на смотровую яму или подъемник, зафиксируйте колеса противооткатными башмаками и снимите задние колеса. Слейте трансмиссионное масло из редуктора заднего моста через сливное отверстие, предварительно прогрев агрегат для улучшения текучести жидкости. Подставьте емкость объемом не менее 2 литров для сбора отработанного масла.
Отсоедините карданный вал от фланца ведущей шестерни редуктора, предварительно отметив взаимное положение деталей маркером. Выбейте болты крепления кардана ударным инструментом, соблюдая осторожность чтобы не повредить резьбовые отверстия. Отведите вал в сторону, зафиксировав его проволокой во избежание провисания.
Последовательность демонтажа
- Открутите крепеж картера:
- Головкой на 13 мм снимите 14 болтов крепления крышки редуктора
- Ударной отверткой выбейте прикипевшие болты по периметру картера
- Снимите пружинные шайбы, сохраняя их для последующей сборки
- Демонтируйте картер:
- Вставьте монтажку в технологический паз между фланцами
- Аккуратными ударами резиновой киянки отсоедините привалочную плоскость
- Снимите картер вместе с сателлитами и дифференциалом
- Извлеките полуоси:
- Выбейте стопорные штифты крестовин шарниров через технологические отверстия
- Снимите стопорные кольца с фланцев полуосей съемником
- Рычажным съемником выпрессуйте полуоси из шлицевых отверстий ступиц
Важно! Зачистите привалочные поверхности картера и редуктора металлической щеткой после демонтажа. Проверьте состояние сальников полуосей – при наличии следов течи масла замените уплотнения. Уложите снятые узлы на чистую поверхность, избегая попадания абразивных частиц в подшипниковые узлы.
| Тип крепежа | Количество | Момент затяжки (Нм) |
| Болт М10 картера | 14 шт | 70-80 |
| Гайка крестовины | 8 шт | 120-140 |
| Фланец полуоси | 4 шт | 180-200 |
Извлечение штатного дифференциала из редуктора
Перед началом работ полностью слейте трансмиссионное масло из редуктора через сливное отверстие, предварительно открутив контрольную пробу. Демонтируйте карданный вал и отсоедините полуоси от фланцев редуктора, аккуратно сняв стопорные кольца и выбивая шлицевые соединения при помощи съёмника или монтажной лопатки.
Снимите заднюю крышку редуктора, открутив все крепёжные болты по периметру корпуса. При необходимости аккуратно подденьте крышку отвёрткой – избегайте деформации привалочной плоскости. После вскрытия визуально оцените состояние шестерён и подшипников, проверьте наличие металлической стружки в масляном поддоне.
Последовательность демонтажа дифференциала
- Ослабьте регулировочные гайки на корпусе подшипников дифференциала с обеих сторон, используя спецключ для регулировочных гаек.
- Выкрутите болты крепления корпуса подшипников к картеру редуктора (обычно 6-8 шт. с каждой стороны).
- Аккуратно выпрессуйте корпус дифференциала вместе с подшипниками лёгкими ударами резиновой киянки через медную или деревянную проставку.
- Извлеките узел из картера, контролируя положение сателлитов и шестерён полуосей внутри корпуса.
| Элемент | Особенности демонтажа |
|---|---|
| Корпус подшипников | Маркируйте левый/правый узлы перед снятием |
| Регулировочные гайки | Зафиксируйте количество оборотов при откручивании |
| Шестерни полуосей | Проверьте износ шлицев и зубьев |
Тщательно очистите посадочные места в картере от остатков герметика металлической щёткой. Уложите извлечённый дифференциал на чистую поверхность – не допускайте загрязнения подшипников и шестерён. Проверьте люфт сателлитов в корпусе, осевое биение шестерён полуосей.

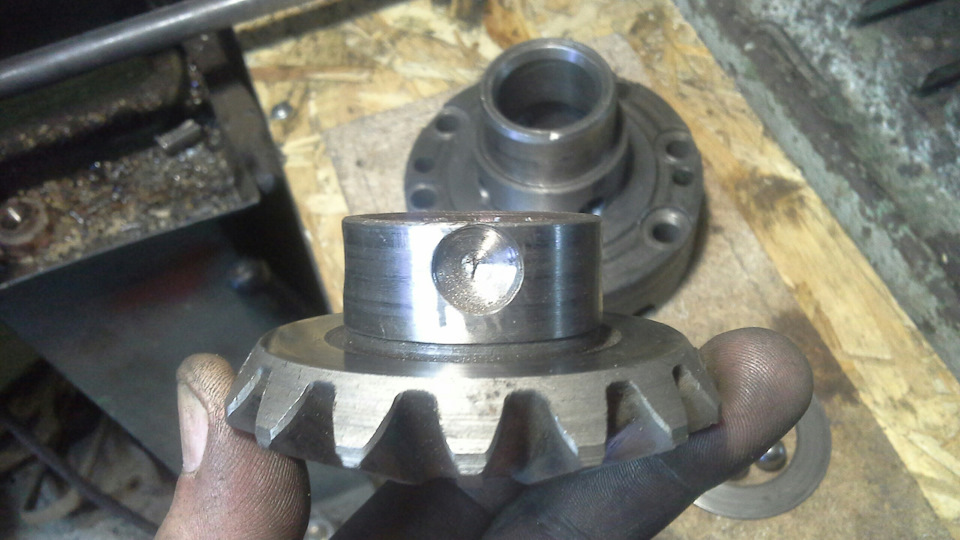

Подгонка корпуса блокировки перед установкой в мост
Перед монтажом блокировки дифференциала в картер моста УАЗ необходимо выполнить точную подгонку корпуса механизма. Эта операция критична для обеспечения правильного зацепления шестерен и предотвращения задиров при эксплуатации. Несоответствие посадочных размеров приведет к ускоренному износу деталей и вибрациям.
Тщательно очистите посадочное гнездо редуктора от стружки и загрязнений металлической щеткой. Проверьте состояние опорных поверхностей – сколы, забоины или коррозия недопустимы. Используйте штангенциркуль для контроля диаметра посадочного отверстия и наружного размера корпуса блокировки.
Технология притирки корпуса
При обнаружении отклонений более 0.05 мм выполните притирку:
- Нанесите равномерный слой пасты ГОИ средней зернистости на рабочую поверхность корпуса
- Вращайте блокировку в посадочном гнезде с умеренным усилием, регулярно проверяя пятно контакта
- Каждые 2-3 оборота меняйте направление вращения для равномерной обработки
- Контролируйте температуру детали – перегрев свидетельствует о чрезмерном усилии
| Параметр | Нормативное значение | Инструмент контроля |
| Зазор корпус-картер | 0-0.03 мм | Щуп 0.05 мм |
| Биение посадочной поверхности | ≤ 0.01 мм | Индикаторная стойка |
| Глубина посадки | Полная до упора | Визуальный контроль |
После обработки промойте все компоненты керосином для удаления абразивных частиц. Убедитесь, что корпус входит в картер моста от руки без перекоса – при необходимости повторите притирку. Проверьте параллельность плоскостей прилегания фланцев с помощью поверочной плиты.
Механизм фиксации сателлитов при монтаже блокировки
После установки корпуса блокировки в редуктор, критически важно зафиксировать сателлиты в строго вертикальном положении относительно оси симметрии шестерни полуоси. Это обеспечит равномерное зацепление зубьев при включении блокировки и предотвратит перекосы или заклинивание. Для фиксации используется специальный технологический вал-оправка, вставляемый через отверстия в корпусе дифференциала и самих сателлитах.
Диаметр оправки точно соответствует посадочным отверстиям сателлитов, что исключает их люфт. Она проходит сквозь оба сателлита и центральное отверстие в шестерне полуоси, жестко удерживая всю сборку соосно. При этом зубья сателлитов должны находиться в зацеплении с зубьями полуосевых шестерен без видимых зазоров или перекосов – это визуально контролируется перед следующим этапом.
Ключевые этапы фиксации
- Установка оправки: Аккуратно вставить вал через монтажные отверстия корпуса блокировки и сателлитов до упора. Убедиться, что он свободно проходит через все элементы.
- Проверка позиции: Проверить параллельность осей сателлитов и корпуса. Зубья сателлитов должны равномерно контактировать с зубьями полуосевых шестерен по всей длине.
- Фиксация шестерен полуосей: Установить полуоси (или их имитаторы) в редуктор, слегка прижимая их к сателлитам для устранения осевого люфта.
- Предварительная стяжка: Наживить крепежные болты корпуса блокировки к картеру редуктора без силовой затяжки – это предотвратит смещение сборки.
Важно: Оправка извлекается только после полной затяжки всех болтов корпуса блокировки и установки стопорных пластин. Любое смещение сателлитов на этом этапе приведет к некорректной работе механизма и ускоренному износу зубьев.
Регулировка зацепления шестерен главной пары
Правильное зацепление шестерен главной передачи критически влияет на долговечность редуктора и уровень шума при работе. Регулировка осуществляется через изменение положения ведомой шестерни с помощью регулировочных гаек подшипников дифференциала и смещение ведущей шестерни регулировочными шайбами под фланцем.
Точный контроль зазора между зубьями выполняется с помощью свинцовой проволоки или пластилинового шаблона, помещаемого в зазор при проворачивании шестерен. Оптимальный контактный пятен должен располагаться в средней части зуба ведомой шестерни, исключая смещение к краям или основанию.
Последовательность регулировки
- Ослабьте стопорные пластины регулировочных гаек подшипников дифференциала
- Вращайте гайки синхронно с шагом ⅛ оборота для смещения ведомой шестерни
- Добейтесь бокового зазора 0.12-0.25 мм (проверяется индикатором)
- Корректируйте положение ведущей шестерни шайбами для центровки пятна контакта
Контрольные параметры после регулировки:
| Боковой зазор | 0.12–0.25 мм |
| Ширина контактного пятна | ≥60% длины зуба |
| Высота контактного пятна | 40–60% высоты зуба |
Ошибки регулировки приводят к перегреву, ускоренному износу или разрушению зубьев. Смещение пятна к вершине вызывает повышенный шум, а к основанию – риск заклинивания. После фиксации гаек стопорными пластинами обязательно проверните мост на 2-3 оборота для повторного контроля зацепления.

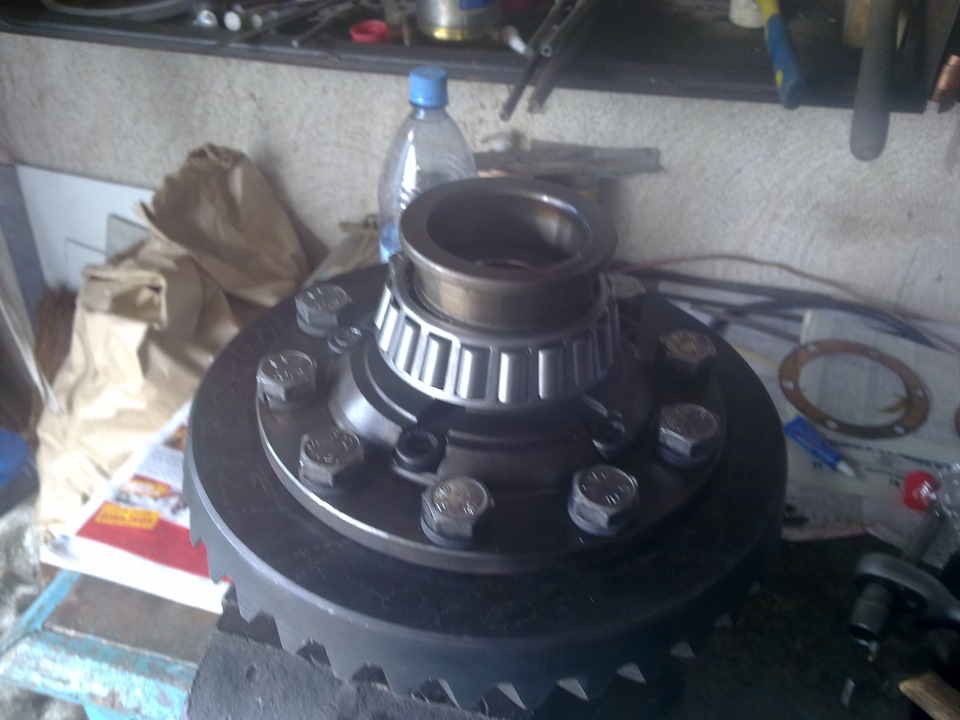

Герметизация и сборка редуктора моста УАЗ
Перед сборкой тщательно очистите все детали редуктора от старого герметика и загрязнений растворителем. Проверьте посадочные поверхности корпуса и крышки на отсутствие сколов, деформаций и следов коррозии – даже незначительные дефекты нарушат герметичность соединения.
Нанесите тонкий непрерывный слой анаэробного герметика (например, Loctite 574) на привалочную плоскость корпуса редуктора. Избегайте прерывистого нанесения или избыточного количества состава – выдавливание излишков внутрь редуктора заблокирует масляные каналы и повредит шестерни.
Порядок сборки
- Установите новые сальники хвостовика и шестерни полуоси, аккуратно запрессовав их заподлицо с корпусом. Смажьте густой смазкой внутренние кромки сальников.
- Смонтируйте предварительно настроенную главную пару в корпус редуктора, соблюдая метки совпадения зубьев, нанесенные при разборке.
- Наденьте крышку подшипника дифференциала, равномерно затягивая крепежные болты крест-накрест моментом 15-17 Н·м.
После затяжки болтов удалите выступивший наружу герметик шпателем. Заполните редуктор трансмиссионным маслом (объем 1,2-1,3 л) до уровня контрольного отверстия.
| Критичные моменты затяжки | Значение (Н·м) |
|---|---|
| Болты крепления крышки редуктора | 35-40 |
| Гайка хвостовика | 180-220 |
| Крышки подшипников | 15-17 |
Проверьте плавность вращения собранного узла вручную – заеданий или люфтов быть не должно. Установите редуктор на мост, совместив метки на фланце хвостовика и кардане для сохранения балансировки.
Проверка работы блокировки на поддомкраченном авто
Перед началом тестирования убедитесь, что автомобиль стоит на ровной площадке с включенным ручным тормозом. Поддомкратьте одну сторону задней оси так, чтобы оба колеса полностью оторвались от земли. Для безопасности установите под кузов козлы или страховочные подставки.
Заведите двигатель и включите нейтральную передачу в раздаточной коробке. Попросите помощника плавно провернуть поднятое колесо рукой – оно должно вращаться свободно без усилий. Фиксируйте скорость вращения второго поднятого колеса визуально.
Алгоритм проверки блокировки
- Включите блокировку дифференциала рычагом в салоне
- Повторите вращение поднятого колеса: теперь оба колеса оси должны вращаться синхронно
- Попытайтесь остановить колесо рукой – при исправной блокировке потребуется значительное усилие
- Выключите блокировку и убедитесь в восстановлении свободного вращения колес независимо друг от друга
Критерии корректной работы:
- Четкое срабатывание механизма при включении/выключении
- Отсутствие посторонних шумов (скрежет, щелчки)
- Полное блокирование дифференциала при нагрузке
- Свободный ход колес в разблокированном состоянии
При выявлении проблем (проскальзывание, неполная блокировка) заглушите двигатель и проверьте:
| Проблема | Возможная причина |
|---|---|
| Колеса вращаются независимо | Неполное включение тягами, износ шлицов |
| Вибрация при вращении | Деформация валов, неправильная сборка |
| Тугое вращение в выключенном состоянии | Залипание муфты, загрязнение механизма |
Первые испытания блокировки в полевых условиях
После завершения монтажа и регулировки механизма блокировки межосевого дифференциала на УАЗ, начались практические тесты. Для проверки выбрался участок с глубокой грязью и крутым подъёмом, где штатная трансмиссия ранее буксовала. Включение блокировки производилось на малой скорости после лёгкой пробуксовки колёс.
Первое же прохождение сложного участка показало радикальное изменение поведения машины: все четыре колеса стабильно тянули без потери сцепления даже при диагональном вывешивании. Особенно заметен эффект при преодолении канав с размытыми краями – УАЗ шёл ровно, без рысканий и характерных для свободного дифференциала задержек в передаче момента.
Наблюдения и выявленные особенности
В процессе тестов зафиксировано несколько ключевых моментов:
- Температурный режим: При длительном движении по тяжёлому бездорожью (более 20 минут) чувствуется нагрев редуктора, но в пределах допустимого. Требуются остановки каждые 30-40 минут.
- Управляемость: На поворотах с включённой блокировкой ощущается «подруливание» передней оси, требующее более жёсткого удержания руля.
- Срабатывание: Включение/выключение происходит чётко, хотя при заезде на скользкие камни потребовалось кратковременное движение задним ходом для снятия нагрузки с зубьев.
Отдельно проверялась работа в экстремальных сценариях:
- Резкий старт в болотистой колее – пробуксовка отсутствует, машина уверенно трогается с места.
- Подъём по мокрому глинистому склону (уклон 25°) – движение без замедления, без необходимости раскачки.
- Спуск с камнями под уклон – блокировка предотвращает неконтролируемое скольжение, улучшая торможение двигателем.
| Параметр | Без блокировки | С блокировкой |
| Время прохождения 200м болота | 3 мин 40 сек | 1 мин 20 сек |
| Глубина преодолеваемой колеи | до 25 см | до 40 см |
| Износ шин на каменистом подъёме | Интенсивный | Минимальный |
По итогам испытаний подтвердилась эффективность самодельного узла: проходимость повысилась на 60-70% в грязевых условиях. Критическим недостатком остаётся риск поломки полуосей при резком старте с вывернутыми колёсами, что требует от водителя плавного управления.
