Место установки обратного клапана в топливной системе

Обратный клапан интегрируется непосредственно в конструкцию топливного насоса или располагается на выходной магистрали сразу после него. В подавляющем большинстве современных автомобилей с инжекторной системой впрыска он является составной частью топливного модуля, размещенного внутри топливного бака.

Его ключевая позиция – между нагнетающей секцией бензонасоса и топливной рампой двигателя. Это позволяет ему эффективно перекрывать обратный путь топливу под давлением при выключении зажигания. В некоторых старых или специализированных конструкциях клапан может быть установлен отдельно на топливной рампе или в разрыв подающего топливопровода.

Характерные точки монтажа

Основные варианты расположения:

Внутри топливного модуля (наиболее распространено): Клапан встроен в корпус или выходной штуцер самого бензонасоса. Топливо проходит через него сразу после выхода из насосного элемента.
На топливной рампе: Иногда клапан монтируется на входе топливной рампы двигателя. Это менее типично для серийных легковых авто, но встречается.
В разрыв подающей магистрали: В качестве отдельного элемента, врезанного в топливный шланг или трубку между баком и рампой.

Критически важный аспект – соблюдение правильного направления потока при установке. Стрелка на корпусе клапана (если есть) или конструктивные особенности должны строго соответствовать направлению движения топлива: от насоса к двигателю. Ошибочная установка "задом наперед" полностью блокирует подачу топлива.

Принцип работы обратного клапана бензонасоса

Обратный клапан интегрирован в корпус бензонасоса или установлен на выходной топливной магистрали. Его основная функция – обеспечить одностороннее движение топлива от насоса к двигателю и предотвратить обратный слив в бак после остановки мотора.

При запуске двигателя бензонасос создает давление в топливной рампе. Под действием этого давления запорный элемент клапана (шарик или тарельчатая мембрана) преодолевает усилие пружины и открывает проход для горючего. Топливо поступает к форсункам, поддерживая требуемое давление в системе.

При выключении зажигания:

Бензонасос прекращает работу.
Давление в топливной магистрали падает.
Пружина внутри клапана мгновенно прижимает запорный элемент к седлу.
Проход для топлива перекрывается.

Результат: Топливо остается под остаточным давлением в рампе и трубопроводах между насосом и двигателем. Это исключает образование воздушных пробок и обеспечивает:

Мгновенную подачу горючего при следующем запуске.
Стабильную работу мотора без необходимости повторной прокачки системы.
Снижение нагрузки на бензонасос при старте.

Герметичность клапана – ключевое условие сохранения давления. При его износе или загрязнении топливо частично стекает в бак, что приводит к длительному вращению стартера перед запуском.

Ключевые технические параметры обратного клапана

Основные характеристики определяют работоспособность элемента в топливной системе. Точные значения зависят от модели автомобиля и производителя компонента.

При выборе или диагностике учитывают следующие параметры:

Критичные эксплуатационные показатели

Рабочее давление: Диапазон 2.5–7.0 бар (стандартно 3.0–4.0 бар для бензиновых ДВС)
Пропускная способность: Минимальный поток топлива (измеряется в л/час), например 60-120 л/ч
Температурный диапазон: От -40°C до +130°C с учетом нагрева топливной рампы

Параметр	Типовое значение	Важность
Давление срабатывания	0.2–0.7 бар	Защита насоса от гидроудара
Сопротивление в открытом состоянии	< 0.05 бар	Влияет на производительность насоса
Герметичность в закрытом положении	Утечка < 0.01 л/час	Сохранение остаточного давления

Материалы исполнения: Нержавеющая сталь (корпус), фторопласт или витон (уплотнения), никелированная латунь (пружина). Устойчивость к бензину, этанолу и коррозии – обязательное требование.

Резьбовые параметры: Стандартные присоединительные размеры (M12x1.5, M14x1.5 и т.д.) с коническим или плоским уплотнением. Несоответствие вызывает перебои подачи топлива.

Признаки неисправности обратного клапана бензонасоса

Обратный клапан бензонасоса предотвращает слив топлива из топливной рампы и магистралей после остановки двигателя. Его неисправность приводит к нарушению давления в топливной системе.

Сбои в работе клапана проявляются характерными симптомами, влияющими на запуск и стабильность работы двигателя. Игнорирование этих признаков может привести к повышенной нагрузке на насос и другим поломкам.

Основные симптомы

Затруднённый запуск двигателя "на горячую"
После кратковременной остановки двигатель долго крутит стартером перед запуском.
Проблемы с запуском "на холодную"
Необходимость длительной прокрутки стартера утром или после длительного простоя.
Падение давления в топливной рампе
Быстрое снижение показаний манометра после выключения зажигания (более 0.5 атм за 5 минут).
Плавающие обороты холостого хода
Нестабильная работа двигателя на холостых оборотах, самопроизвольные изменения частоты вращения.
Потеря мощности и рывки при разгоне
Провалы тяги, подёргивания автомобиля при резком нажатии на педаль газа.
Увеличенный шум бензонасоса
Посторонние звуки (вой, гудение) при включении зажигания перед запуском.

Проверка давления

Состояние	Нормальное давление	Признак неисправности клапана
После включения зажигания	Быстро достигает рабочего значения	Медленный набор давления
После остановки двигателя	Держится стабильно 10-15 мин	Резкое падение в течение 1-3 минут
На холостом ходу	Соответствует спецификации авто	Колебания стрелки манометра

Основные причины поломок обратного клапана

Механические повреждения возникают из-за попадания твердых частиц (грязи, окалины, металлической стружки) из топливного бака или магистралей. Абразивный износ седла клапана или уплотнительной поверхности приводит к потере герметичности.

Химическая деградация материалов происходит под воздействием агрессивных примесей в топливе или использования несоответствующих бензинов. Резиновые уплотнители дубеют и растрескиваются, а пластиковые элементы деформируются при длительном контакте с низкокачественным горючим.

Ключевые факторы выхода из строя

Термические перегрузки
Перегрев при работе на пустом баке или забитом топливном фильтре вызывает деформацию ответственных деталей
Коррозия металлических компонентов
Образование ржавчины на пружине или корпусе вследствие конденсата в баке
Эксплуатационный износ
Естественная усталость пружины после 100-150 тыс. км пробега
Гидроудары
Резкие скачки давления при некорректной работе регулятора

Тип повреждения	Последствия	Вероятность
Зависание в открытом положении	Падение давления в рампе после остановки двигателя	Высокая
Заклинивание в закрытом состоянии	Прекращение подачи топлива при запуске	Средняя
Частичная потеря герметичности	Длительное вращение стартера при запуске	Очень высокая

Негерметичность соединений на входной магистрали, провоцирующая подсос воздуха
Постоянная работа с предельным давлением из-за неисправности регулятора
Установка неоригинальных деталей с некорректными параметрами жесткости пружины

Проверка работоспособности обратного клапана своими руками

Проверка обратного клапана топливной системы начинается с диагностики давления остатка. Заглушите двигатель после 10-15 минут работы и отсоедините топливопровод от рампы форсунок, предварительно сбросив давление в системе через специальный клапан на топливной рейке. Подсоедините к штуцеру рампы манометр с диапазоном измерения 5-7 бар.

Зафиксируйте начальное давление сразу после остановки мотора. Исправный клапан должен удерживать не менее 70% от рабочего значения (обычно 2.8-3.5 бар для инжекторных авто) в течение 30-60 минут. Стремительное падение (более 0.5 бара за 5 минут) указывает на негерметичность клапана или соединений.

Методы диагностики

При отсутствии манометра используйте косвенные признаки неисправности:

Длительный запуск двигателя после стоянки (более 3-4 секунд вращения стартером)
«Завоздушивание» топливной магистрали – шипение при открытии крышки бензобака утром
Провалы мощности в первые секунды движения

Проверка механическим способом:

Снимите топливный модуль с бака
Продуйте клапан ртом через чистый шланг в сторону бензонасоса – воздух не должен проходить
Попытайтесь втянуть воздух со стороны топливной магистрали – должно ощущаться сопротивление

Симптом	Возможная причина
Давление падает мгновенно	Заклинивание клапана, разгерметизация седла
Давление снижается постепенно	Износ уплотнительной мембраны, микротрещины
Нулевое давление после остановки	Обрыв пружины клапана, механическое разрушение

Важно: При любой проверке соблюдайте правила пожарной безопасности – исключите искрообразование, работайте в проветриваемом помещении. Для точной диагностики сопутствующих неисправностей (износ бензонасоса, регулятора давления) потребуется замер рабочего давления при включенном зажигании и под нагрузкой.

Когда требуется замена обратного клапана бензонасоса

Замена обратного клапана бензонасоса требуется при появлении признаков его неисправности, которые напрямую связаны с нарушением герметичности топливной системы. Игнорирование этих симптомов приводит к затрудненному запуску двигателя, перебоям в работе и повышенной нагрузке на стартер.

Диагностировать необходимость замены можно при наличии следующих характерных проблем. Каждая из них указывает на то, что клапан не удерживает остаточное давление в топливной магистрали после остановки двигателя.

Ключевые признаки неисправности

Длительный запуск двигателя "на холодную" (особенно после длительной стоянки) – стартер крутится более 5-10 секунд.
Затрудненный запуск "на горячую" – повторное включение зажигания сразу после остановки двигателя требует продолжительной работы стартера.
Самопроизвольная остановка двигателя через 1-2 минуты после запуска при отсутствии других неисправностей.
Падение мощности, рывки или провалы при резком нажатии на педаль газа.
Повышенный шум бензонасоса при включении зажигания перед запуском двигателя.

Проверка	Норма	При неисправном клапане
Остаточное давление в топливной рампе через 10 мин. после остановки двигателя	Не менее 0.5-0.7 бар	Снижается до нуля за 1-5 минут
Давление при включенном зажигании (без запуска)	2.8-4.0 бар (зависит от модели)	Медленно нарастает или не достигает нормы

Обратный клапан меняется при механических повреждениях, заклинивании в открытом положении или износе уплотнительных элементов. В большинстве современных автомобилей клапан интегрирован в модуль бензонасоса и требует замены всего узла. Проверка остаточного давления манометром является наиболее точным методом диагностики.

Подготовка к замене обратного клапана бензонасоса

Перед началом работ необходимо полностью обезопасить процесс и подготовить все необходимое. Снижение давления в топливной системе является обязательным этапом для предотвращения разлива горючего и снижения риска возгорания.

Убедитесь в наличии всех требуемых инструментов и расходных материалов. Работы следует проводить в хорошо вентилируемом помещении вдали от источников открытого огня, соблюдая правила противопожарной безопасности.

Ключевые этапы подготовки

Сброс давления в топливной рампе: Отсоедините топливный насос предохранитель/реле, запустите двигатель и дайте ему поработать до самостоятельной остановки. Проверните стартер 2-3 секунды для полной разгерметизации.
Отключение АКБ: Снимите отрицательную клемму с аккумуляторной батареи для исключения искрообразования.

Необходимые материалы и инструменты

Инструменты	Расходные материалы
Набор торцевых головок	Новый обратный клапан
Трещотка и удлинители	Топливные шланги (при замене)
Отвертки (крест/шлиц)	Хомуты топливные
Плоскогубцы	Чистая ветошь

Дополнительные меры предосторожности

Наденьте защитные очки и перчатки
Подготовьте емкость для слива остатков топлива
Убедитесь в совместимости нового клапана с моделью насоса
Очистите посадочное место от загрязнений перед установкой

Помните: попадание частиц грязи в топливную магистраль при замене клапана может привести к выходу из строя форсунок.

Последовательность замены обратного клапана бензонасоса

Перед началом работ убедитесь в наличии нового обратного клапана, совместимого с моделью бензонасоса и автомобиля. Подготовьте необходимый инструмент: торцевые ключи, отвертки, пассатижи, защитные перчатки и чистую ветошь.

Обязательно обесточьте бортовую сеть, отсоединив отрицательную клемму аккумулятора. Сбросьте давление в топливной системе через специальный клапан на топливной рампе или путем выключения топливного насоса через реле и запуска двигателя до полной остановки.

Этапы демонтажа и установки

Доступ к топливному модулю
- Снимите заднее сиденье или откройте технологический люк в полу салона
- Отсоедините разъем питания бензонасоса
- Ослабьте хомут топливопроводов, используя защитную ткань для впитывания остатков топлива
Извлечение топливного модуля
- Открутите стопорное кольцо специальным съемником или молотком с бородком

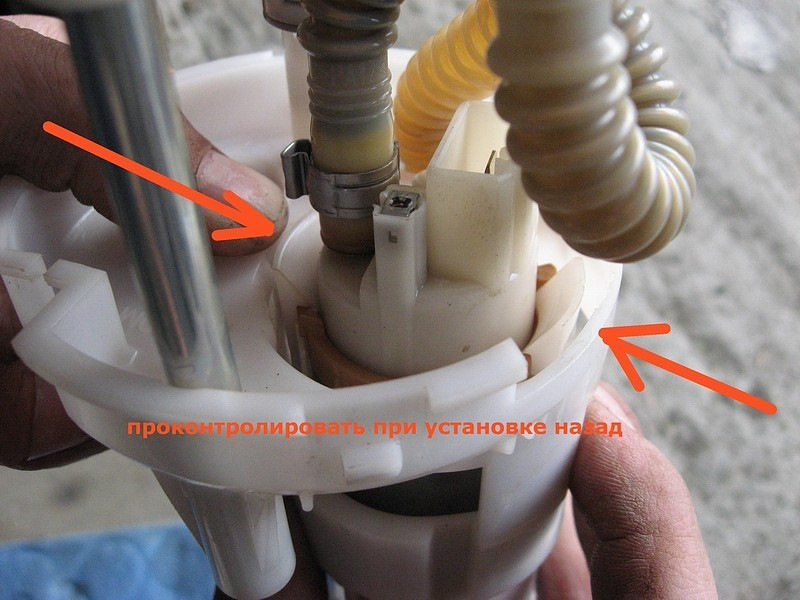

- Аккуратно извлеките модуль, избегая деформации поплавка датчика уровня топлива
- Поместите узел на чистую поверхность
Замена обратного клапана
- Определите расположение клапана (обычно интегрирован в выходной патрубок насоса)
- Отсоедините топливные магистрали и электрические разъемы модуля
- Снимите фиксирующие защелки или открутите крепежные винты

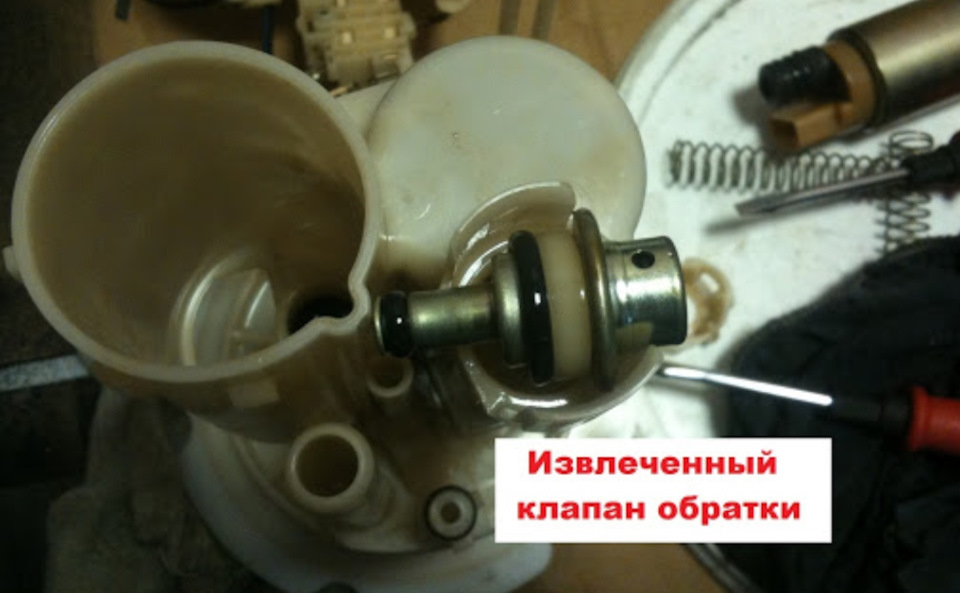

- Извлеките старый клапан, очистите посадочное место от загрязнений
- Установите новый клапан с соблюдением ориентации потока (маркировка «IN»/«OUT»)
Сборка и установка
- Соберите топливный модуль в обратной последовательности
- Проверьте целостность уплотнительного кольца люка, при необходимости замените
- Аккуратно установите модуль в бак, совместив направляющие метки
- Затяните стопорное кольцо с рекомендованным моментом

После установки подключите топливные магистрали и разъем питания. Подсоедините клемму аккумулятора. Запустите двигатель для проверки герметичности соединений и работоспособности системы. Контролируйте давление в топливной рампе диагностическим сканером или манометром (нормативные значения уточняйте в технической документации авто).

Правила установки нового обратного клапана и тестирование

Перед установкой нового обратного клапана бензонасоса тщательно очистите посадочное место на топливном модуле или топливопроводе от грязи, остатков старой прокладки и следов коррозии. Убедитесь, что модель клапана соответствует техническим требованиям вашего автомобиля – проверьте маркировку, диаметр присоединительных штуцеров и рабочее давление. Никогда не применяйте герметики на резьбовых соединениях, если это не предусмотрено производителем – это может привести к засорению топливной системы.

При монтаже соблюдайте направление потока топлива – на корпусе клапана нанесена стрелка, указывающая правильную ориентацию (от насоса к топливной рампе). Затягивайте крепежные элементы с моментом, указанным в сервисной документации авто – перетяжка повреждает уплотнения, а слабая затяжка вызывает утечки. Установите все уплотнительные кольца или прокладки, входящие в комплект, предварительно смазав их чистым бензином для предотвращения перекоса.

Порядок установки

Сбросьте давление в топливной системе (через специальный клапан на топливной рампе или предохранитель бензонасоса).
Демонтируйте старый клапан, отсоединив топливные шланги/трубки с помощью специнструмента.
Проверьте чистоту посадочных каналов, удалите металлическую стружку.
Установите новые уплотнения на штуцеры клапана.
Зафиксируйте клапан в правильном направлении, затяните соединения динамометрическим ключом.
Подсоедините топливные магистрали, убедившись в надежности фиксации.

Тестирование после установки

После монтажа выполните проверку в следующем порядке:

Визуальный контроль: запустите двигатель, осмотрите место установки на предмет подтеканий топлива при рабочем давлении.
Проверка давления: подключите манометр к штуцеру топливной рампы. Запустите мотор, сравните показатели с нормой для вашей модели авто.
Тест на удержание давления: заглушите двигатель. Давление в системе не должно падать более чем на 0.5 атм за 10 минут – резкое снижение указывает на негерметичность клапана.
Контроль запуска: после стоянки 2-3 часа двигатель должен запускаться без задержки (признак корректной работы клапана).

Параметр	Нормальное значение	Отклонение (признак неисправности)
Падение давления после выключения ДВС	< 0.5 атм/10 мин	Быстрое падение давления
Давление в режиме ХХ	Соответствует данным производителя (обычно 2.8-4.0 атм)	Скачки, низкие/высокие значения
Поведение при резком газе	Плавный рост давления	Проседание давления

При выявлении отклонений во время тестов немедленно заглушите двигатель и проверьте правильность монтажа, целостность уплотнений и отсутствие перегибов топливных магистралей. Повторное использование дефектного клапана недопустимо.
