Обвес для Toyota Mark II 90 кузова - характеристики и монтаж

Статья обновлена: 18.08.2025

Владельцы Toyota Mark II 90-го кузова часто стремятся выделить автомобиль визуально и улучшить аэродинамику.

Обвес радикально меняет внешность модели: бамперы, пороги и спойлеры придают кузову агрессивный спортивный стиль.

Качественные комплекты влияют на стабильность движения на высоких скоростях, защищают оригинальные элементы от повреждений.

Статья детально разберет типы обвесов для JZX90/JZX100, особенности материалов, нюансы выбора и профессионального монтажа.

Особенности заводского обвеса для Toyota Mark II JZX90

Заводской обвес для JZX90 разрабатывался с акцентом на улучшение аэродинамики и интеграцию с конструкцией кузова. Элементы изготавливались из высококачественного АБС-пластика или полиуретана, обеспечивая устойчивость к деформациям и вибрациям при сохранении точных геометрических форм. Дизайн строго соответствовал спортивному характеру модели, избегая излишней агрессии в пользу сбалансированных линий.

Конструктивно обвес включал функциональные элементы: передний бампер с интегрированными воздуховодами для охлаждения тормозов, каналы в боковых юбках для отвода воздуха от колесных арок, а также усиленные крепежные точки. Все компоненты имели заводскую подготовку под штатное освещение (противотуманные фары, габариты) и технологические вырезы для системы выхлопа, исключая необходимость доработок.

Ключевые элементы и характеристики

• Передний бампер: Глубокий центральный воздухозаборник с сотами, боковые дефлекторы для перенаправления потоков, штатные места для противотуманок. Нижняя кромка опущена для создания эффекта прижима без значительного сокращения клиренса.
• Боковые юбки: Профилированные элементы с аэродинамическими каналами, повторяющие линию порогов. Устанавливались на штатные крепления кузова, защищали от загрязнения нижнюю часть дверей.
• Задний бампер: Интегрированный диффузор для стабилизации потока под днищем, вырезы под сдвоенную выхлопную систему. Верхняя часть оформлялась для визуальной связи с задними фонарями.
• Спойлер: Литое крепление на крышку багажника с регулируемым углом атаки (на версиях GT), полая конструкция для снижения веса.

Компонент	Материал	Особенности монтажа
Передний бампер	АБС-пластик	Крепление на штатные кронштейны рамы и болты крыльев
Боковые юбки	Полиуретан	Фиксация клипсами к порогам и болтами к аркам
Задний бампер	АБС-пластик	Стыковка с задними крыльями через резиновые уплотнители
Спойлер	Стеклопластик	Крепеж через технологические отверстия в крышке багажника

Установка требовала минимальной подготовки: демонтаж стандартных элементов, очистка посадочных поверхностей и точная фиксация оригинальным крепежом из комплекта. Герметизация стыков выполнялась заводскими резиновыми уплотнителями, исключая дребезжание и перекосы. Цветовая гамма соответствовала коду кузова, исключая необходимость покраски при заказе через дилерскую сеть.

Виды тюнинговых комплектов: литой полиуретан vs стеклопластик

Литой полиуретан (ПУ) и стеклопластик (FRP) – два ключевых материала для обвесов Mark II 90. Полиуретан создаётся методом литья в силиконовые формы под давлением, обеспечивая высокую детализацию и стабильность геометрии. Стеклопластик формируется ручной укладкой стеклоткани с полиэфирной смолой в матрицы, что позволяет производителям легко адаптировать дизайн под запросы рынка.

Выбор материала напрямую влияет на эксплуатационные свойства обвеса. Полиуретан ценится за эластичность и ударопрочность, тогда как стеклопластик привлекает низкой стоимостью и простотой модификации. Для владельцев Mark II 90 критично учитывать особенности эксплуатации: городские неровности, агрессивный стиль вождения или стайлинг-проекты.

Сравнительные характеристики

Критерий	Литой полиуретан	Стеклопластик (FRP)
Прочность	Высокая гибкость, восстанавливает форму после ударов	Жёсткий, при сильных ударах трескается
Ремонтопригодность	Сложный ремонт (требует спецклея)	Леко чинится шпатлёвкой и смолой
Вес	На 15-30% тяжелее стеклопластика	Лёгкий, не нагружает подвеску
Устойчивость к вибрациям	Не растрескивается на кочках	Сквозные трещины при постоянной тряске
Точность посадки	Идеальное совпадение с заводскими креплениями	Часто требует подгонки напильником
Цена	Дороже (от 25% для аналогичных комплектов)	Бюджетный вариант

Ключевые рекомендации для Mark II 90:

• Полиуретан – выбор для ежедневной эксплуатации: выдерживает контакт с бордюрами, снежной кашей, гравием.
• Стеклопластик – оптимален для шоу-каров с идеальными дорогами или временного тюнинга.

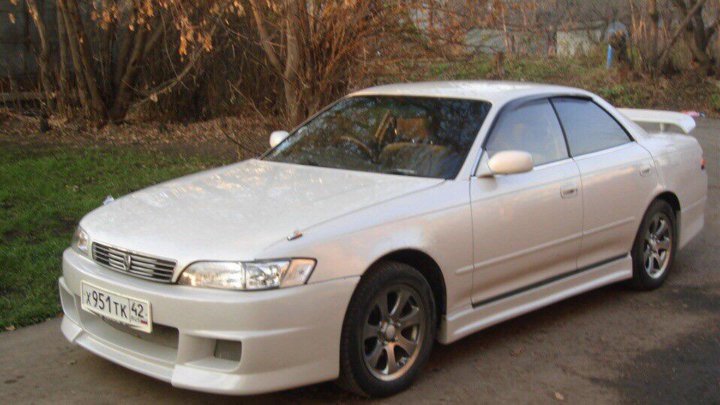

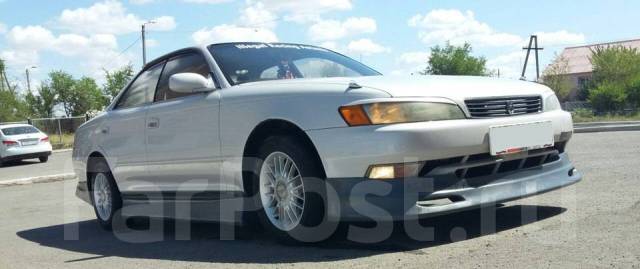

Передний бампер: конструкция и функциональные отличия моделей

Конструкция переднего бампера на Mark II (X90) базируется на усиленном пластиковом корпусе, интегрированном с энергопоглощающими элементами (пенопласт/металлические кронштейны) для соответствия стандартам безопасности. Основные материалы – термопластик (ABS) или полипропилен, обеспечивающие гибкость при мелких ударах и стойкость к коррозии. Крепление осуществляется через штатные точки на лонжеронах и передних крыльях, с обязательным учетом зазоров под фары и радиаторную решетку.

Функциональные отличия проявляются в зависимости от модификации: бампера Tourer V/Grande оснащаются крупными воздухозаборниками для охлаждения тормозов и двигателя, а в версиях с турбо (2.5GT) часто интегрированы каналы под интеркулер. Базовые комплектации (GL, SE) имеют упрощенную форму с меньшими прорезями, а спортивные пакеты (Touring, Vertex) добавляют сплиттеры или расширители для улучшения аэродинамики. Отдельно выделяются версии для рынков: японские модели (особенно Tourer S) отличаются агрессивными линиями, а европейские/американские – сдержанной геометрией.

Ключевые отличия по комплектациям

При выборе или замене бампера критично учитывать:

• Система креплений: Tourer V требует усиленных кронштейнов из-за массивных спойлеров, а в Grande используются дополнительные датчики парковки (если опция установлена).
• Совместимость с освещением: Бампера для версий с противотуманными фарами (часто GT-T) содержат штатные посадочные места, тогда как базовые модификации нуждаются в адаптерах.
• Вентиляционные решения:
  • Модели 2.5GT-T – увеличенный центральный воздухозаборник под интеркулер.
  • Tourer S – дополнительные боковые каналы охлаждения тормозов.
  • Комплектации G/GL – минимальные прорези или заглушки.

Для наглядности сравнения:

Модель	Особенности конструкции	Функциональные элементы
Tourer V / Tourer S	Удлиненный сплиттер, широкие воздуховоды	Порты для охлаждения тормозов, усиленные крепления
Grande	Сглаженные линии, интегрированные датчики	Декоративные решетки, опциональные ПТФ
2.5GT-T	Усиленный центральный воздухозаборник	Канал подачи воздуха к интеркулеру
Базовая (G, SE)	Прямоугольная форма, малые прорези	Заглушки вместо воздуховодов

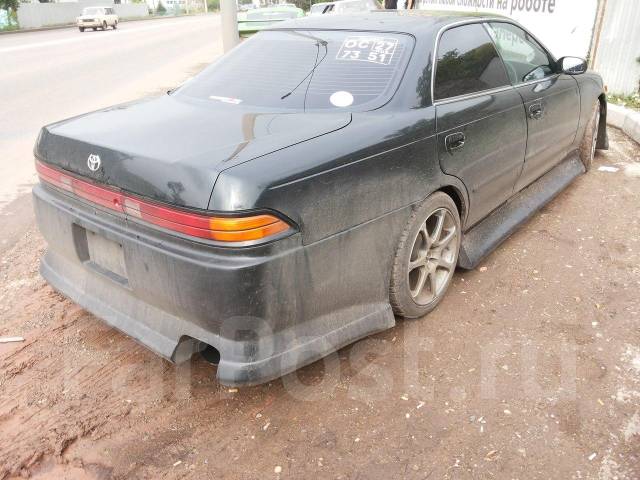

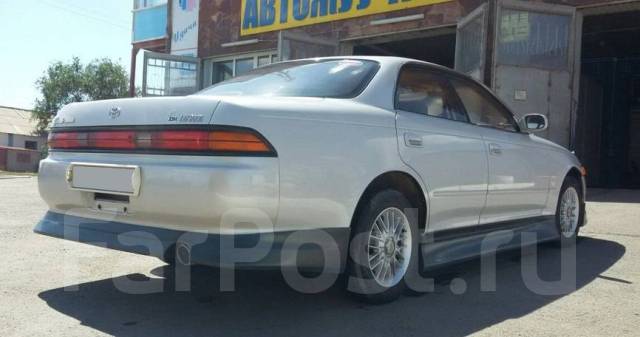

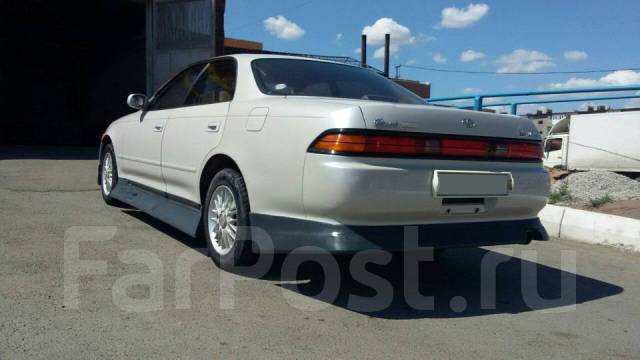

Задний бампер: выбор дизайна для улучшения аэродинамики

Правильно спроектированный задний бампер минимизирует турбулентность в зоне за автомобилем, снижая коэффициент аэродинамического сопротивления (Cx) и повышая стабильность на высоких скоростях. Ключевые элементы включают интегрированные диффузоры для управления потоком воздуха под днищем, "юбки" по бокам для снижения завихрений от колесных арок и плавные линии, предотвращающие резкий отрыв потока.

Для Mark II (90) выбирайте варианты с канавками или каналами, направляющими воздух вдоль кузова, и избегайте массивных выступов. Оптимальны конструкции из ABS-пластика или полиуретана, сохраняющие геометрию при нагрузках. Обязательна интеграция с подкрылками и спойлером для создания единого аэродинамического контура, особенно при наличии турбодвигателя.

Критерии выбора для Mark II 90

• Угол наклона нижней кромки: 12-15° для плавного схода потока
• Вентиляционные прорези: снижение давления в колесных нишах
• Совместимость с диффузором: монтажные точки для установки 3-5-секционного элемента
• Зазор над выхлопной системой: не менее 50 мм для термоизоляции

Тип профиля	Эффект на Cx	Сложность монтажа
Плоский с каналами	-3%	Низкая
Вогнутый с диффузором	-5%	Средняя
Агрессивный "гангста"	+1-2%	Высокая

Боковые юбки: монтаж на пороги штатной длины

Подготовка порогов – ключевой этап монтажа. Тщательно очистите поверхности от грязи, битумных пятен и следов коррозии, используя обезжириватель. Убедитесь в отсутствии деформаций порогов и совпадении точек крепления юбки с заводскими отверстиями кузова. При необходимости просверлите новые отверстия, обработав кромки антикором.

Фиксация юбки осуществляется комбинированным способом: штатными клипсами/саморезами через технологические отверстия в пороге и специальным автомобильным клеем (типа 3M) по контуру. Нанесите клей зигзагообразной полосой на внутреннюю сторону юбки, избегая излишков у краёв. Совместите элементы и прижмите, начиная от переднего крыла к заднему арке.

Критические нюансы установки

Порядок крепления:

1. Предварительная примерка без клея для точного позиционирования.
2. Фиксация передней и задней частей юбки саморезами через заводские отверстия.
3. Нанесение клея и плотный прижим по всей длине с фиксацией струбцинами.

Важно: Зазор между юбкой и порогом должен быть равномерным. Используйте пластиковые проставки 2-3 мм для компенсации температурных расширений. Герметизируйте технологические отверстия после монтажа.

Материал	Тип крепежа	Инструмент
Пластик (ABS)	Саморезы + клей	Шуруповёрт, струбцины
Полиуретан	Клей + усиленные клипсы	Пистолет для клея

После установки исключите механические нагрузки на юбку в течение 24 часов для полимеризации клея. Проверьте надёжность фиксации лёгким усилием рук вдоль всей длины элемента.

Спойлеры на крышку багажника – угол атаки и материалы

Угол атаки спойлера критически влияет на аэродинамические характеристики: слишком малый угол не создаст достаточной прижимной силы на задней оси, а чрезмерно агрессивный увеличит сопротивление и нагрузку на крепления. Для Toyota Mark II (90 кузов) оптимальный диапазон составляет 10-25 градусов, обеспечивая баланс между стабильностью на высоких скоростях и минимальным влиянием на расход топлива. Важно учитывать стиль вождения – для ежедневной эксплуатации рекомендуются умеренные углы, а для трековых условий допустимы более радикальные настройки.

Корректный монтаж требует точной разметки точек крепления на крышке багажника с обязательным использованием шаблона из комплекта. Обязательно герметизировать технологические отверстия для предотвращения коррозии. Усиление внутренней части крышки металлическими пластинами настоятельно рекомендуется даже для легких спойлеров – это предотвратит деформацию тонкого металла кузова при длительной эксплуатации и вибрациях.

Ключевые материалы и их особенности

При выборе спойлера учитывайте свойства материалов:

Материал	Преимущества	Недостатки
ABS-пластик	Гибкость при монтаже, ремонтопригодность, умеренная цена	Склонность к выцветанию, деформация при сильном нагреве
Стеклопластик (FRP)	Высокая прочность, возможность создания сложных форм	Хрупкость при ударах, требует профессиональной покраски
Углепластик	Минимальный вес при максимальной жесткости, премиальный вид	Экстремально высокая стоимость, сложность ремонта

Для сохранения геометрии крышки багажника избегайте массивных конструкций из стеклопластика без дополнительных опор. Углепластиковые спойлеры требуют профессиональной установки с точной регулировкой угла атаки – их жесткость не позволяет коррекции после монтажа. Комбинированные решения (основа из ABS с карбоновыми вставками) предлагают оптимальное соотношение цены, веса и визуального эффекта для Mark II.

Гусеничная юбка: особенности крепления под свесы

Гусеничная юбка для Toyota Mark II (90 кузов) монтируется непосредственно под заводскими свесами кузова, плотно прилегая к порогам и колесным аркам. Ее основная функция – защита скрытых полостей кузова, лонжеронов и элементов подвески от агрессивного воздействия дорожной грязи, реагентов, камней и коррозии, особенно актуальная при эксплуатации в сложных условиях или зимний период.

Крепление осуществляется через предварительно подготовленные технологические отверстия в порогах или накладных элементах кузова, либо требует аккуратного сверления по шаблону в строго обозначенных местах. Обязательна тщательная антикоррозийная обработка всех отверстий перед фиксацией, так как точки крепежа находятся в зонах повышенного риска образования ржавчины.

Ключевые аспекты установки

Фиксация юбки реализуется комбинированным методом:

• Жесткое крепление: Основная нагрузка воспринимается болтами или саморезами повышенной прочности (часто М6 или М8) через монтажные уши самой юбки.
• Дополнительная фиксация: Для плотного прилегания к криволинейным поверхностям порогов и предотвращения вибраций используются пластиковые клипсы, двухсторонний скотч на вспененной основе (3M VHB) или специальные кронштейны-переходники.

Критически важные моменты:

1. Точное позиционирование: Юбка выравнивается строго параллельно земле с соблюдением зазоров до колес (минимум 20-30 мм в статике с учетом хода подвески).
2. Контроль целостности кузова: Запрещено сверление в силовых элементах (лонжеронах) или участках с внутренней электроразводкой. Используются только разрешенные производителем юбки или заводские точки.
3. Герметизация: Все точки крепежа и стыки юбки с кузовом обрабатываются герметиком (типа "жидкая резина") для предотвращения попадания воды и соли.

Элемент крепежа	Тип	Назначение
Болты/саморезы	М6, М8 (оцинкованные или нерж. сталь)	Основная силовая фиксация к кузову
Пластиковые клипсы	Защелкивающиеся	Фиксация кромки юбки к внутренней части порога
Двухсторонний скотч 3M	Вспененный акриловый	Предварительное крепление и виброизоляция

После установки обязательна проверка отсутствия люфтов и дребезжания на неровностях. Неправильный монтаж ведет к деформации юбки, повреждению ЛКП кузова в точках контакта и ускоренной коррозии из-за скопления влаги под неплотно прилегающими элементами.

Арки колёс: расширители для увеличения вылета дисков

Расширители арок на Toyota Mark II (X90) – полимерные или металлические накладки, монтируемые на штатные колёсные ниши. Их ключевая задача – визуальное увеличение колесных арок и создание пространства для установки дисков с большим вылетом (меньшим ET) или увеличенной шириной, которые в противном случае выступали бы за пределы кузова или терлись о элементы подвески.

Конструктивно делятся на два типа: липкие самоклеящиеся модели из АБС-пластика для незначительного расширения (+10-25 мм) и полноценные "широкие" арки из стеклопластика или полиуретана, требующие подрезки заводского металла и болтового крепления (+30-70 мм). Первые сохраняют геометрию кузова, вторые радикально меняют внешний вид.

Ключевые аспекты установки

Технология монтажа:

• Самоклеящиеся: Обезжиривание поверхности, прогрев феном, точная стыковка по линии арки. Не требуют сверления.
• Болтовые (широкие): Разметка, аккуратная обрезка штатного металла по шаблону, фиксация саморезами или заклёпками через подготовленные отверстия с герметизацией стыков.

Совместимость и подбор: Критически важно выбрать расширители, разработанные именно для кузова X90 – форма арок уникальна. Учитывайте:

1. Планируемое увеличение ширины колеи (вылет диска).
2. Материал (АБС – гибкость, стеклопластик – ремонтопригодность, полиуретан – устойчивость к ударам).
3. Цвет (готовые окрашенные или под покраску).

Тип расширителя	Увеличение ширины арки	Сложность установки	Визуальный эффект
Самоклеящиеся (АБС)	10-25 мм	Низкая	Спортивный, аккуратный
Болтовые (стеклопластик/полиуретан)	30-70+ мм	Высокая (резка металла)	Агрессивный, "залипуха"

Юридические нюансы: Установка широких арок, особенно с подрезкой кузова, требует внесения изменений в ПТС и согласования с ГИБДД. Самоклеящиеся модели обычно не нуждаются в оформлении, если не выходят за габариты более чем на 50 мм суммарно по ширине авто.

Вентилируемые накладки на капот для двигателей 1JZ

Вентилируемые накладки на капот для Toyota Mark II (кузов 90) с двигателем 1JZ решают критическую проблему теплоотвода. Турбированные версии 1JZ-GTE генерируют повышенные температуры под капотом, что ведет к тепловому замыканию впускного тракта, снижению плотности воздуха и потере мощности. Стандартная система охлаждения не всегда справляется с экстремальными нагрузками при тюнинге или активной эксплуатации.

Принцип работы основан на эффекте Вентури: при движении воздух ускоряется над выпуклой поверхностью накладки, создавая зону низкого давления. Это провоцирует активный отсос горячего воздуха из подкапотного пространства через вентиляционные отверстия. Дополнительно снижается аэродинамическое сопротивление на высоких скоростях за счет стабилизации потока вдоль капота.

Установка и технические нюансы

Монтаж требует точной подгонки под геометрию капота Mark II JZX90. Большинство накладок крепятся на клей-герметик 3M или механические зажимы с обязательной гидроизоляцией монтажных зон. Ключевые этапы:

1. Подготовка поверхности: обезжиривание зоны установки, удаление заводского лакокрасочного покрытия до металла.
2. Позиционирование по технологическим меткам капота с контролем зазоров (рекомендуемый отступ от кромок – 50-70 мм).
3. Фиксация двухкомпонентным эпоксидным составом с временной фиксацией струбцинами (24 часа).
4. Обработка стыков антикоррозийным герметиком для предотвращения окисления.

Параметр	Рекомендация
Оптимальный материал	Углепластик (карбон) или прессованный стеклопласт
Размер вентиляционных прорезей	120-180 мм × 400-600 мм
Толщина основы	2.5-4 мм (для сохранения жесткости капота)
Угол наклона	15-25° к плоскости капота

Важно: при установке на карбоновые капоты требуется дублирующий слой кевлара с внутренней стороны для исключения трещин. Для двигателей с увеличенным интеркулером позиционируют накладку со смещением к лобовому стеклу для охлаждения турбокомпрессора и выпускного коллектора. После монтажа обязательна проверка зазоров при закрытии капота во избежание контакта с ГБЦ.

Комплект резиновых уплотнителей скрытого монтажа

Комплект резиновых уплотнителей предназначен для маскировки технологических зазоров между элементами обвеса и кузовом Toyota Mark II (90). Резиновые профили монтируются в стыки бамперов, спойлеров и порогов, обеспечивая визуальную целостность конструкции и защищая крепления от коррозии.

Уплотнители изготавливаются из атмосферостойкой EPDM-резины, сохраняющей эластичность при экстремальных температурах (-50°C до +120°C). Конструкция профилей включает скрытые каналы для фиксации на штатных крепежных клипсах кузова без необходимости сверления.

Технические параметры

Материал	EPDM-резина (этиленпропиленовый каучук)
Твердость	65-70 Shore A
Цвет	Черный матовый (возможна покраска)
Температурный диапазон	-50°C … +120°C
Толщина профиля	8-12 мм (вариативная по длине)

Инструкция по монтажу:

1. Очистите посадочные зоны кузова обезжиривателем
2. Прогрейте уплотнители строительным феном для повышения гибкости
3. Снимите защитную ленту с клеевого слоя на тыльной стороне профиля
4. Зафиксируйте уплотнитель в пазах обвеса, начиная от центра элемента
5. Прижмите резину валиком для активации клеевого состава
6. Установите штатные крепежные клипсы через технологические отверстия в профиле

Важно: монтаж производится при температуре воздуха выше +10°C. Полная полимеризация клея наступает через 24 часа.

Интегрированные противотуманные фары в передний бампер

Интегрированные противотуманные фары для Toyota Mark II (кузов 90) представляют собой модернизированные оптические элементы, встраиваемые непосредственно в конструкцию переднего бампера. В отличие от навесных моделей, они монтируются заподлицо с поверхностью, создавая визуально целостную линию и улучшая аэродинамику. Такое решение требует точной подгонки под геометрию конкретного обвеса и часто включает в себя переходные рамки или адаптеры для штатных мест крепления.

Фары оснащаются галогенными или светодиодными источниками света с цветовой температурой 3000K-5000K, обеспечивающими луч с широким горизонтальным рассеиванием. Это позволяет эффективно подсвечивать обочину и дорожное полотно в условиях тумана, дождя или снегопада. Обязательными элементами являются регулировочные механизмы угла наклона и герметичные уплотнители, предотвращающие запотевание. Подключение осуществляется через реле с обязательной индикацией на панели приборов.

Особенности установки

Монтаж включает несколько критичных этапов:

1. Подготовка посадочных мест: В заводском бампере вырезаются технологические отверстия по шаблону. Для тюнинговых обвесов Mark II 90-й серии требуется сверка совместимости с крепежными точками конкретного производителя (TRD, Wald, Tom's).
2. Электропроводка: Прокладка жгута от моторного отсека к салону через штатные заглушки кузова. Обязательна установка предохранителя (15-20А) и реле, управляемого переключателем в салоне.
3. Фиксация и герметизация: Фары крепятся на винты через термостойкие втулки, стыки обрабатываются силиконовым герметиком. Регулировка угла освещения выполняется после финальной сборки на горизонтальной площадке.

Параметр	Галогенные	Светодиодные
Мощность (Вт)	55	15-30
Световой поток (лм)	~1200	1500-3000
Ресурс работы (часы)	500-1000	>30 000
Совместимость с CAN-шиной	Нет	Да (отдельные модели)

Важно: При установке в обвес из ABS-пластика используйте демпфирующие прокладки для компенсации вибраций. Для карбоновых бамперов обязательна проверка термостойкости в зоне крепления ламп. Несоосность свыше 3° относительно центральной оси автомобиля приводит к ослеплению встречных водителей.

Дополнительные фонари в задний диффузор: схемы подключения

Интеграция дополнительных световых элементов в диффузор требует точного выбора точек крепления и расчёта зазоров относительно выхлопной системы. Обязательно используйте термостойкие материалы для корпусов и проводки, учитывая близость к горячим компонентам. Предварительная примерка без фиксации поможет избежать перекосов и повреждений диффузора при сверлении.

Подключение реализуется либо к штатной цепи задних габаритов, либо к отдельному управлению через реле. Первый вариант проще, но ограничивает функционал; второй сложнее монтажом, но позволяет реализовать независимую работу или динамические режимы (например, стоп-сигнал). Кабель прокладывается через технологические отверстия в багажнике с обязательной герметизацией вводов.

Типовые схемы подключения

Распространённые варианты с указанием ключевых компонентов:

Тип схемы	Компоненты	Особенности
Параллельно габаритам	Провода, термоусадка, быстросъёмы	Автоматическое включение с фонарями. Минимальная нагрузка на штатную проводку
Через реле + отдельный выключатель	Реле 30А, предохранитель, кнопка в салоне	Ручное управление. Защита цепи. Возможность использования как ПТФ
Комбинированная (габариты + стоп)	Диоды, 2 реле, контроллер (опционально)	Двойная функция: подсветка + дублирование стоп-сигнала. Сложный монтаж

Критические требования:

• Сечение провода – не менее 1,5 мм² для исключения просадки напряжения
• Обязательное использование предохранителя максимально близко к точке запитки
• Изоляция всех соединений термостойкими материалами (до 150°C)

Порядок коммутации при подключении к габаритам:

1. Снять обивку багажника для доступа к штатной проводке
2. Найти провод габаритного света (+12V при включении) с помощью тестера
3. Врезать параллельный кабель через быстросъёмный разъём
4. Проложить кабель через гофру к диффузору, избегая острых кромок
5. Подключить к фонарям с соблюдением полярности
6. Закрепить массовый провод (обязательно) на кузовной болт с зачисткой краски

Необходимые инструменты для самостоятельной установки

Сборка комплекта требует тщательной подготовки инструментария. Отсутствие ключевых приспособлений существенно осложнит монтаж и повысит риск повреждения деталей кузова или элементов обвеса.

Обязательно проверьте совместимость крепежа с отверстиями на штатных креплениях кузова и приобретите расходники заранее. Работы рекомендуется проводить в просторном помещении с хорошим освещением.

Базовый набор инструментов

• Набор рожковых и накидных ключей (размеры 8-14 мм)
• Крестообразные и шлицевые отвертки разных размеров
• Шуруповерт с набором бит (крестовых, Torx)
• Струбцины для временной фиксации элементов (4-6 шт)
• Монтажный скотч для разметки и защиты ЛКП

Специализированный инструмент и расходники

1. Термофен - для гибки пластика при подгонке
2. Пластиковые монтажные клинья - для безопасного демонтажа
3. Высокопрочный двухкомпонентный клей (типа 3М)
4. Силиконовый герметик для уплотнения стыков
5. Сверла 3-5 мм с твердосплавными напайками

Электроинструмент	Вспомогательные материалы
Дрель с регулятором оборотов	Абразивная бумага P320-P800
Орбитальная шлифмашина	Обезжириватель пластика

Подготовка кузовных панелей: очистка и обезжиривание

Качество установки обвеса на Toyota Mark II (кузов 90) напрямую зависит от тщательности подготовки поверхности кузовных панелей. Любые загрязнения, остатки старой полировки, воска, битумных пятен или, что критично, масляных и жировых пленок приведут к ухудшению адгезии клея или герметика, а впоследствии – к отклеиванию элементов обвеса. Основные этапы подготовки включают:

1. Механическую очистку: Удаление грубых загрязнений, следов коррозии, отслаивающейся краски и ржавчины в местах будущего монтажа с помощью щеток (нейлоновых или металлических в зависимости от состояния поверхности), скребков, наждачной бумаги (используется для зачистки зон непосредственного приклеивания до чистого металла или грунта, создавая шероховатость для лучшего сцепления).
2. Тщательную мойку: Очистку всей зоны установки и прилегающих областей автомобильным шампунем и большим количеством чистой воды для удаления пыли, грязи, остатков чистящих средств.
3. Полное высушивание: Панели должны быть абсолютно сухими перед переходом к следующему этапу. Используются безворсовые салфетки или сжатый воздух.

После механической очистки и мойки наступает ключевой этап – обезжиривание. Его цель – удалить невидимые масляные и жировые следы (от пальцев, дорожных реагентов, консервирующих составов, полиролей), которые невозможно смыть водой. Для этого:

Используются специальные обезжириватели: Антисиликоновые обезжириватели, уайт-спирит, изопропиловый спирт или специализированные автомобильные обезжиривающие составы. Растворители типа 646, 647, 650 также эффективны, но требуют осторожности из-за агрессивности и токсичности паров (обязательна хорошая вентиляция и защита кожи/дыхания).

Техника нанесения: Состав обильно наносится на чистую, безворсовую салфетку из микрофибры или х/б (ни в коем случае не на саму панель во избежание подтеков). Поверхность протирается с сильным нажимом, меняя салфетки по мере их загрязнения до тех пор, пока новая салфетка после протирки остается чистой.

Финишная протирка: После основного обезжиривания рекомендуется выполнить финишную протирку чистой сухой безворсовой салфеткой, смоченной небольшим количеством свежего обезжиривателя, для удаления возможных микроостатков и пыли, осевшей за время работы.

Важные нюансы:

• Избегайте силиконосодержащих продуктов на любом этапе подготовки – силиконы крайне сложно удалить полностью, и они катастрофически ухудшают адгезию.
• Используйте только чистые, новые или тщательно выстиранные без кондиционера безворсовые салфетки. Ворс или грязь с тряпки сведут всю работу на нет.
• Обезжиривайте зону, значительно превышающую площадь контакта обвеса (минимум на 5-10 см по периметру).
• Не прикасайтесь к обезжиренной поверхности голыми руками – кожный жир немедленно ее загрязнит.
• Монтаж обвеса (нанесение клея/герметика) должен производиться сразу после полного высыхания обезжиривателя (согласно инструкции к конкретному составу, обычно несколько минут) и до оседания пыли.

Тип загрязнения	Метод удаления	Примечание
Грубая грязь, пыль	Мойка шампунем, вода	Обязательно тщательное высушивание
Битумные пятна, смола	Специализированные очистители битума	Затем – мойка и обезжиривание
Воск, полироль	Обезжириватель (антисиликоновый), спирт	Требует тщательной многократной протирки
Масло, жир, следы рук	Интенсивное обезжиривание	Ключевой этап, нельзя пропускать
Ржавчина, коррозия	Механическая зачистка до металла	Затем – обезжиривание, грунтовка (при необходимости)

Разборка штатного переднего бампера – этапы работ

Подготовьте необходимые инструменты: крестообразную отвёртку, торцевые головки на 10 и 12 мм с трещоткой или воротком, пластиковый монтажный инструмент для клипс. Убедитесь, что автомобиль стоит на ровной поверхности, поставьте его на ручной тормоз и, при необходимости, поднимите переднюю часть на домкратах или эстакаде для удобного доступа снизу.

Осмотрите периметр бампера и зону крепления к крыльям, отыщите все точки фиксации. Откройте капот, снимите резиновый уплотнитель в верхней части моторного отсека (если он перекрывает крепления). Отсоедините разъёмы противотуманных фар (если они установлены) и датчиков парковки, аккуратно отжав язычок фиксатора.

Последовательность демонтажа

1. Болты верхнего крепления: В моторном отсеке, по верхнему краю бампера, найдите 5-7 болтов (чаще на 10 мм). Выкрутите их трещоткой, сохраняя шайбы.
2. Крепления к крыльям: В колесных арках отогните защитные подкрылки. Сбоку бампера, в местах стыка с крыльями, выкрутите саморезы (обычно 3-4 штуки с каждой стороны) крестообразной отвёрткой.
3. Нижние фиксаторы: Поднимитесь под автомобиль. Открутите пластиковые клипсы-«грибки» или болты (головка 10-12 мм), удерживающие нижнюю часть бампера на переднем буфере или поперечине (6-8 точек).
4. Клипсы и защёлки: По всему периметру бампера аккуратно отсоедините пластиковые клипсы, фиксирующие подкрылки и уплотнения к кузову, используя монтажную лопатку. Не прилагайте излишнего усилия во избежание поломки.

После удаления всех крепежей возьмите бампера за края в районе колесных арок. Плавно потяните его на себя и вперёд, одновременно отсоединяя фиксирующие язычки по центру решётки радиатора. Придерживайте снизу, чтобы избежать падения. Полностью снимите деталь и отложите в безопасное место.

Тип крепежа	Количество	Инструмент	Расположение
Болты (10 мм)	5-7 шт	Трещотка	Верх моторного отсека
Саморезы	6-8 шт	Крестовая отвёртка	Крылья (арки)
Болты/клипсы	6-8 шт	Головка 10-12 мм/лопатка	Нижняя часть
Пластиковые клипсы	10-15 шт	Монтажная лопатка	Периметр, подкрылки

Техника примерки без фиксации: выявление несоответствий

Предварительная примерка элементов обвеса без постоянного крепежа – обязательный этап перед окончательной установкой. Она позволяет выявить скрытые дефекты геометрии деталей и заводские недоработки, незаметные при визуальном осмотре. Несоответствия могут возникать из-за особенностей конкретного экземпляра кузова 90 серии, ошибок при транспортировке или производстве комплекта.

Детали последовательно прикладываются к штатным точкам крепления кузова с минимальной временной фиксацией (например, малярным скотчем или струбцинами). Особое внимание уделяется зонам стыковки бамперов с крыльями, порогам в области колесных арок и сочленениям спойлера с корпусом. Зазоры более 3–4 мм или необходимость приложения чрезмерного усилия для совмещения отверстий сигнализируют о проблеме.

Критерии оценки при примерке

• Радиусы сопряжения: Контур обвеса должен повторять изгибы кузова без образования "ступенек" или видимых перепадов высоты.
• Симметрия: Положение левых и правых элементов (спойлеров, накладок порогов) относительно центральной оси автомобиля и колесных арок.
• Линии стыков: Продольные стыки (например, между порогом и задним крылом) обязаны формировать единую визуальную линию без изломов.

Тип несоответствия	Возможная причина	Действия
Несовпадение отверстий крепления	Ошибка производства, деформация при хранении	Корректировка отверстий дрелью (только при минимальном расхождении!)
Зазор по всей длине стыка	Неправильная геометрия детали, нарушение конфигурации кузова	Проверка оригинальности детали, консультация с производителем
Локальный зазор/наплыв	Внутреннее напряжение пластика, заводской брак	Аккуратный прогрев строительным феном для коррекции формы

Важно: Все корректировки на этапе примерки выполняются исключительно на снятых с автомобиля деталях. Принудительная стяжка элементов саморезами на весу для "устранения" зазора недопустима – это приводит к деформациям кузова и растрескиванию обвеса.

Сверловка технологических отверстий под крепежи

Точная разметка точек сверления – критичный этап для корректного монтажа обвеса. Используйте шаблоны из комплекта (при наличии) или позиционируйте элементы кузова на месте с фиксацией струбцинами, отмечая центры будущих отверстий кернером. Обязательно учитывайте зазоры между кузовными панелями и деталями обвеса, рекомендованные производителем.

Применяйте ступенчатое сверление: старт с малого диаметра (3-4 мм) для контрольного позиционирования, затем рассверливание до нужного размера. Для стальных элементов кузова используйте сверла по металлу (HSS-Co), для пластиковых частей обвеса – острые спиральные сверла с углом заточки 90-100°. Обеспечивайте перпендикулярность сверла к поверхности, исключая перекосы и "увод", чтобы избежать деформации краёв отверстия.

Ключевые аспекты технологии

Диаметр отверстия должен превышать диаметр крепежа на 0.5-1 мм для компенсации температурных деформаций и вибраций. Для стандартных саморезов М6 оптимально 7-7.2 мм.

1. Защита от коррозии: Обработайте кромки высверленных отверстий в металле антикоррозийным грунтом перед установкой крепежа.
2. Снятие заусенцев: Удалите металлическую стружку и заусенцы напильником или зенкером как с кузова, так и с пластиковых деталей.
3. Контроль глубины: При сверлении тонкостенных элементов (пороги, арки) используйте ограничитель глубины, чтобы не повредить скрытые полости и проводку.

Материал	Рекомендуемые свёрла	Обороты шуруповёрта
Сталь кузова	HSS-Co 135°, смазка	800-1200 об/мин
Пластик обвеса	Острые HSS, угол 90°	1500-2000 об/мин

Важно: Избегайте сверления силовых элементов лонжеронов и рёбер жёсткости. При отсутствии заводских меток уточняйте допустимые зоны установки крепежа в технической документации к обвесу.

Методы крепления боковых юбок – клипсы vs болты

Для фиксации боковых юбок на Toyota Mark II (90 кузов) применяют два основных метода: пластиковые клипсы (пистоны) или металлические болты/саморезы. Каждый вариант имеет специфические особенности монтажа, влияющие на надежность крепежа и сложность демонтажа при обслуживании.

Клипсы обеспечивают быструю установку без сверления, фиксируясь в штатных технологических отверстиях порогов. Болтовое соединение требует создания дополнительных отверстий в кузове, но гарантирует максимально жесткую фиксацию элементов обвеса к несущим поверхностям.

Сравнительный анализ методов

Клипсы (пистоны):

• Преимущества: Скорость монтажа, сохранение целостности ЛКП кузова, отсутствие коррозии в точках крепления
• Недостатки: Риск самопроизвольного вылета на неровностях, ограниченная нагрузочная способность
• Рекомендации: Использовать оригинальные клипсы Toyota для плотной посадки

Болтовое соединение:

• Преимущества: Абсолютная надежность фиксации, устойчивость к вибрациям, долговечность
• Недостатки: Необходимость сверления кузова, обязательная антикоррозийная обработка отверстий
• Рекомендации: Применять оцинкованные метизы с резиновыми уплотнительными шайбами

Критерий	Клипсы	Болты
Сложность монтажа	Низкая (10-15 мин/юбка)	Высокая (30-50 мин/юбка)
Виброустойчивость	Средняя	Максимальная
Риск повреждения кузова	Отсутствует	Коррозия при нарушении герметизации

Гибридный подход: Комбинирование методов – клипсы по линейным участкам и болты на изгибах/краях – обеспечивает оптимальный баланс скорости установки и прочности. Обязательна проверка зазоров (3-5 мм) между юбкой и порогом перед фиксацией для исключения деформации при тепловом расширении.

Регулировка зазоров при монтаже заднего бампера

Правильная регулировка зазоров заднего бампера на Mark II кузова 90 критична для сохранения заводской геометрии кузова и визуальной целостности. Основные точки контроля: боковые стыки с крыльями, верхняя линия сопряжения с крышкой багажника/фонарями и нижние крепления к лонжеронам. Любое отклонение более 2-3 мм требует немедленной коррекции.

Начните с проверки состояния металлических кронштейнов крепления и резиновых демпферов – деформированные элементы заменяются. Установите бампер на штатные посадочные шпильки кузова без фиксации гаек, оставив зазор 5-8 мм для последующей юстировки. Используйте пластиковые клинья или монтажные лопатки для временной фиксации положения.

Технология юстировки

Выравнивание осуществляется в три этапа:

1. Боковые зазоры (между бампером и задним крылом): Ослабьте болты крепления кронштейнов к лонжеронам. Сдвигайте бампер горизонтально до получения равномерного зазора 3-5 мм по всей длине стыка.
2. Верхняя линия (стык с фонарями/крышкой багажника): Регулируйте положение вращением резиновых упоров по часовой стрелке для опускания края, против – для подъема. Зазор должен составлять 4-6 мм без перекосов.
3. Нижние крепления: После фиксации боковин и верха затяните гайки на шпильках лонжеронов с моментом 25-30 Н·м. Проверьте отсутствие провисаний.

Контрольная зона	Нормальный зазор	Инструмент регулировки
Стык с крылом	3-5 мм	Болты кронштейнов лонжеронов
Линия сопряжения с фонарями	4-6 мм	Резиновые демпферы (вращение)
Нижняя точка крепления	Зазор отсутствует	Гайки шпилек кузова

После предварительной затяжки протестируйте конструкцию на предмет скрипов: резко нажмите на края бампера ладонью. Посторонние звуки указывают на необходимость подкладки демпфирующих прокладок между кронштейном и кузовом. Финишную затяжку выполняйте крест-накрест с динамометрическим ключом.

Обязательно проверьте симметричность зазоров с обеих сторон, стоя на уровне бампера. Рекомендуется использование щупа или пластиковой карты для измерения критичных участков. При правильной установке линии стыковки элементов кузова будут визуально параллельны без "ступенек" по глубине.

Установка спойлера: определение оптимального положения

Точное позиционирование спойлера на крышке багажника Toyota Mark II (кузов 90) критично для аэродинамической эффективности. Неправильная установка снижает прижимную силу, увеличивает шум и создает риски отрыва элемента на скорости. Заводская разметка обычно отсутствует, поэтому требуется ручная примерка с учетом геометрии кузова и конструкции спойлера.

Оптимальное расположение определяется по трем ключевым точкам: центральной оси кузова, линии контакта с крышкой багажника и отступа от края стекла. Спойлер должен располагаться строго параллельно заднему стеклу, без перекосов по горизонтали или вертикали. Обязательна проверка зазоров между кузовом и крепежными стойками – неравномерность свидетельствует о некорректной позиции.

Ключевые этапы разметки

1. Подготовка поверхности: очистка зоны установки обезжиривателем, демонтаж заводской линзы стоп-сигнала (при необходимости).
2. Выравнивание по центральной оси: замер расстояния от краев стекла до боковых граней спойлера с обеих сторон (допустимое отклонение ≤1.5 мм).
3. Коррекция угла атаки: контроль параллельности нижней кромки спойлера линии уплотнителя багажника с помощью уровня.

Параметр	Рекомендуемое значение	Инструмент контроля
Вылет от кромки стекла	40-55 мм	Штангенциркуль
Угол наклона	12°±2°	Цифровой угломер
Зазор под стойками	Равномерный 2-3 мм	Калиброванные прокладки

Фиксация шаблона: использование монтажной ленты после точной выверки положения. Обязательна примерка с закрытым багажником – спойлер не должен препятствовать открыванию/закрыванию. При сверловке обязательна обработка кромок антикором, установка резиновых уплотнителей на крепеж.

Важно: для спойлеров с интегрированным стоп-сигналом требуется предварительная проверка электропроводки. После монтажа тест-драйв на скорости 80-100 км/ч для выявления свиста или вибраций – признаки требуют немедленной корректировки позиции.

Герметизация стыков силиконовым составом

Качественная герметизация стыков между элементами обвеса и кузовом Toyota Mark II (90) критически важна для предотвращения проникновения влаги, дорожной грязи и реагентов. Необработанные швы становятся очагами коррозии, вызывают дребезжание деталей на ходу и сокращают срок службы комплекта.

Для работ используют автомобильный силикон черного, серого или прозрачного цвета с нейтральной реакцией (acid-free). Состав должен сохранять эластичность в диапазоне -50°C до +250°C, обладать устойчивостью к вибрациям и УФ-излучению. Избегайте универсальных бытовых герметиков – они разрушаются от контакта с ГСМ.

Технология нанесения

1. Подготовка поверхностей: Обезжирить стык ацетоном или антисиликоном, удалить остатки старого герметика. Зашкурить зону контакта на 10-15 мм от края (зерно P180).
2. Монтаж обвеса: Зафиксировать деталь на кузове штатными креплениями и клипсами, оставив зазор 1-2 мм для силикона. Проверить геометрию стыковки.
3. Нанесение состава: Срезать носик тубы под углом 45°, заполнить шов непрерывной полосой. Утопить силикон в зазор шпателем или пальцем в перчатке, смоченным в мыльном растворе.
4. Финишная обработка: Удалить излишки до полимеризации (через 15-20 мин). Не эксплуатировать авто 24 часа для полного отверждения.

Параметр	Рекомендации
Ширина шва	3-5 мм
Глубина заполнения	Минимум 70% зазора
Инструмент для разравнивания	Резиновый шпатель №2
Температура применения	От +10°C до +30°C

Важно: Не допускайте точечного нанесения – герметик должен образовывать замкнутый контур. Особое внимание уделите стыкам в колесных арках и нижним кромкам спойлера. Ревизию состояния швов проводите каждые 6 месяцев.

Подготовка поверхности к покраске – шлифовка праймера

После нанесения и полной полимеризации грунтовочного слоя критически важна его механическая обработка для устранения микронеровностей, потеков и пыльных включений. Шлифовка праймера формирует идеально ровную адгезионную основу под краску, предотвращая визуальные дефекты финишного покрытия и обеспечивая долговечность лакокрасочного слоя на кузовных элементах Toyota Mark II (90). Недостаточная или некачественная обработка грунта неизбежно проявится после окрашивания в виде шагрени, кратеров или отслоений.

Используйте абразивы с зернистостью P400-P500 для первичного выравнивания и P600-P800 для финишной подготовки. Обязательно применяйте орбитальную шлифмашинку с системой пылеудаления и мягкую полиуретановую подложку, избегая чрезмерного давления на кромки деталей. Особое внимание уделите зонам переходов старого покрытия, местам ремонта шпаклевкой и сложным рельефам бамперов или порогов – здесь требуется ручная обработка губчатым бруском.

Ключевые этапы и параметры

Технологическая последовательность:

1. Контроль времени высыхания праймера (согласно техкарте производителя)
2. Сухая шлифовка кругами P400-P500 для снятия наплывов
3. Финишная обработка абразивом P600-P800 "на сдир"
4. Обеспыливание сжатым воздухом и антистатической салфеткой
5. Проверка гладкости ладонью и под углом 30° к свету

Критические требования:

• Толщина слоя грунта после шлифовки: 15-25 мкм
• Запрещено прорезать грунт до металла/шпаклевки
• Радиусы кромок обрабатывать только вручную

Тип дефекта	Причина	Метод устранения
Глубокие царапины	Грубый абразив (ниже P400)	Перегрунтовка локальных зон
Матовые пятна	Неравномерное прилегание	Дообработка P800
Риски "баранки"	Забитый абразив	Замена шкурки + полировка

Контроль качества: После шлифовки поверхность должна иметь равномерную матовость без глянцевых островков, царапин и переходов рельефа. Обязательна активация специальным антисиликоном перед нанесением базы – остатки смазки шлифмашинки или пальцев нарушат адгезию.

Особенности колеровки в цвет кузова для пластика

Пластиковые детали обвеса для Toyota Mark II (90 кузов) требуют особого подхода к колеровке из-за иной структуры материала по сравнению с металлическими элементами кузова. Стандартный заводской цвет, нанесенный на металл, при прямом переносе на пластик часто визуально отличается из-за различий в адгезии, тепловом расширении и способности к отражению света. Необходимо учитывать специфику пластика при подборе и смешивании краски.

Мастера используют специальные пластификаторы и адгезионные грунты, обеспечивающие гибкость покрытия и его стойкость к вибрациям. Базовый цвет подбирается по коду VIN или табличке кузова, но формула корректируется: увеличивается доля матирующих компонентов или добавляются особые пигменты, компенсирующие "провал" цвета на пластике. Финишное покрытие обязательно включает гибкий лак, идентичный по структуре основному лаку кузова.

Ключевые отличия технологии

• Подготовка поверхности: Обезжиривание антисиликоном и обработка абразивными пастами для удаления литьевого воска. Нанесение эпоксидного грунта с высокой адгезией к пластику.
• Колеровочная база: Использование красок с повышенной эластичностью (Flex-добавки). Обязательная проба на тестовой пластине с последующей коррекцией формулы под естественное освещение.
• Пигментные нюансы: Увеличение концентрации серых или синих микропигментов для "охлаждения" оттенка на пластике. Применение интерференционных пигментов для сложных металликов.

Фактор влияния	Металл кузова	Пластик обвеса
Термореакция	Минимальное расширение	Высокое линейное расширение
Отражение света	Ровное, глубокое	Рассеянное, матовое
Риск сколов	Точечные повреждения	Отслоения плёнки на стыках

Финишная сушка должна имитировать заводскую термообработку: инфракрасные лампы направляются только на центральные зоны деталей во избежание деформации. Для перламутров и хамелеонов критично соблюдение угла напыления – отклонение на 5° вызывает видимый цветовой сдвиг. Результат оценивается при дневном свете с расстояния 3-5 метров на смонтированном обвесе.

Нанесение защитного лака на декоративные элементы

Покрытие лаком критически важно для сохранения внешнего вида и целостности обвеса. Оно создаёт барьер против УФ-излучения, мелких царапин, дорожных реагентов и выцветания пластика или карбона. Без защиты декоративные детали быстро теряют глянец и насыщенность цвета.

Поверхность тщательно готовят: удаляют загрязнения силиконовым очистителем, обезжиривают антистатическим составом и шлифуют мелкоабразивной пастой (2000-3000 грит). Обязательна сушка в безпыльном помещении при +20-25°C не менее 30 минут. Матовые элементы обрабатывают специальным праймером для адгезии.

Технология обработки

Применяют двухкомпонентные автомобильные лаки с УФ-фильтрами. Основные этапы:

1. Нанесение базового слоя: распыление с расстояния 20-25 см крестообразными движениями. Толщина – 40-60 мкм.
2. Межслойная выдержка: 10-15 минут для испарения растворителей.
3. Финишное покрытие: 2-3 тонких слоя с интервалом 8-10 минут. Общая толщина – 120-150 мкм.

Ключевые параметры лакировки:

Тип лака	Время полимеризации	Особенности
Акрил-уретановый	24 часа при +20°C	Устойчив к вибрациям
Полиуретановый	48 часов при +20°C	Повышенная твёрдость

После сушки выполняют влажную полировку круговыми движениями с пастой G3. Для карбоновых элементов используют бесцветные лаки с маркировкой UV-CUT. Обязательна защита кромок и стыков дополнительным слоем.

Сушка и полировка после покраски обвеса

Полное отверждение лакокрасочного покрытия на пластиковом обвесе Toyota Mark II (кузов 90) – критически важный этап перед полировкой. Несоблюдение сроков сушки приведет к повреждению свежего слоя при механическом воздействии. Для акриловых или базовых лаков время межслойной выдержки перед полировкой обычно составляет минимум 24 часа при температуре +20°C, но лучше выдержать 48-72 часа для гарантии полной полимеризации.

Пластик обладает меньшей теплопроводностью, чем металл кузова. Использование инфракрасных сушек или термофенов требует особой осторожности – перегрев приведет к деформации детали или образованию пузырей на краске. Оптимальный режим – сушка естественным путем в чистом, теплом и хорошо проветриваемом помещении без сквозняков и пыли. Избегайте прямых солнечных лучей в первые часы.

Процесс полировки обвеса

Цель полировки – удалить микродефекты (пыль, шагрень, ореолы), оставшиеся после покраски, и придать покрытию идеальную глянцевую поверхность. Используйте специализированные абразивные пасты для пластика и мягкие полировальные круги (войлочные или поролоновые) на малых и средних оборотах полировальной машинки (до 1500-2000 об/мин).

Основные этапы полировки:

1. Обдирочная (грубая) полировка: Применяется для устранения заметных дефектов. Используется паста с крупным абразивом (например, P1500-P2000). Работайте на низких оборотах, без сильного нажима, постоянно перемещая машинку, не допуская перегрева поверхности.
2. Финишная (тонкая) полировка: Удаляет следы от предыдущего этапа и создает глянец. Используется мелкодисперсная паста (P3000-P5000 и выше). Работайте на средних оборотах, также избегая локального перегрева.
3. Защитная обработка (опционально): После полировки поверхность можно обработать антистатиком и нанести защитное покрытие (жидкий воск, керамика) для сохранения блеска и облегчения последующего ухода.

Ключевые нюансы при полировке обвеса:

• Техника "мокрой полировки": Постоянно смачивайте поверхность чистой водой или специальным спреем для снижения трения и температуры.
• Контроль температуры: Регулярно проверяйте температуру поверхности рукой. Она должна быть теплой, но не горячей. При перегреве немедленно прекратите полировку на этом участке.
• Осторожность на кромках и углах: Края деталей и острые грани полируются с минимальным нажимом или вручную мягкой тканью, так как там лак стирается быстрее всего.
• Чистота: Перед каждым этапом тщательно очищайте поверхность от остатков предыдущей пасты обезжиривателем или водой. Используйте чистые круги и салфетки.

Аккуратная сушка и грамотная, терпеливая полировка – залог того, что новый обвес на Toyota Mark II будет выглядеть безупречно и прослужит долгие годы.

Контрольная сборка: проверка зазоров и симметрии

После монтажа всех элементов обвеса на Toyota Mark II (90 кузов) выполняется финальная проверка геометрии установки. Контроль фокусируется на равномерности зазоров между деталями обвеса и кузовными панелями, а также симметричности расположения компонентов относительно продольной оси автомобиля. Обязательно анализируются стыки бампера с крыльями, капотом и фарами, линии сопряжения порогов с боковыми юбками.

Пренебрежение этим этапом приводит к визуальным дефектам: перекосам, ступенчатым стыкам или трению элементов при движении. Особое внимание уделяется зонам крепления спойлера к крышке багажника и сочленениям разборных бамперов – здесь недопустимы люфты или локальные напряжения пластика.

Ключевые этапы контроля

Проверка осуществляется на ровной площадке при естественном освещении. Используются:

• Калибровочные щупы для замера зазоров
• Рулетка/линейка для проверки симметрии
• Лазерный уровень для сложных узлов

Последовательность операций:

1. Зазоры в стыковочных зонах
   • Между бампером и крыльями: 3-5 мм по всей длине
   • Верхний стык бампера с фарами/капотом: равномерная линия без перепадов
   • Примыкание юбок к порогам: отсутствие зазоров >2 мм
2. Симметрия относительно оси
   • Замер расстояний от краёв спойлера до краёв крышки багажника
   • Сравнение вылета боковых диффузоров относительно колёсных арок
   • Контроль параллельности линий обвеса поясу стекол

Параметр	Методика проверки	Допустимое отклонение
Горизонтальность бампера	Замер от земли до краёв бампера	±1.5 мм
Симметрия спойлера	Сравнение диагоналей от креплений	±2 мм
Зазоры в угловых стыках	Щупом в трёх точках соединения	Не более 0.5 мм разницы

Финишный этап – проверка при динамических нагрузках: имитация проезда неровностей лёгким нажатием на углы обвеса. Все элементы должны сохранять стабильность положения без скрипов и смещений. Особо контролируются зоны возле кронштейнов крепления.

Техобслуживание обвеса – регулярная мойка и ревизия креплений

Систематическая мойка обвеса Toyota Mark II (кузов 90) удаляет агрессивные загрязнения (соль, реагенты, грязь), предотвращая коррозию крепежа и деформацию пластика. Используйте бесконтактные методы или мягкие губки с нейтральными шампунями, исключая абразивы и высокое давление на стыках элементов. Особое внимание – нижним кромкам спойлеров и порогов, где скапливается влага.

Ревизию креплений проводите каждые 5 000 км или после экстремальных нагрузок (бездорожье, удары). Проверяйте затяжку штатных болтов, кронштейнов и хомутов, целостность резиновых прокладок под крепежом. Ищите трещины в местах прилегания обвеса к лонжеронам и крыльям – несвоевременное обнаружение ведет к отрыву деталей на скорости.

Протокол обслуживания

• Мойка: 2 раза в месяц зимой, 1 раз – летом; для скрытых полостей используйте распылитель с длинной насадкой.
• Контроль крепежей: Динамометрический ключ для болтов (момент 12-15 Н·м), замена саморезов на стальные с антикором при малейшем повреждении резьбы.
• Уплотнители: Обработка силиконовой смазкой стыков 2 раза в год – защита от пересыхания и деформации.
• Диагностика: Тест на люфт – ручное покачивание обвеса при открытых дверях; зазоры >3 мм требуют немедленной коррекции.

Список источников

Для подготовки материала использовались специализированные технические ресурсы и практические руководства, посвящённые тюнингу автомобилей Toyota Mark II. Особое внимание уделено проверенным данным по совместимости деталей и особенностям монтажа для кузова X90.

Источники включают официальные технические спецификации производителей обвесов, отчёты независимых тестеров и опыт владельцев, реализовавших подобные проекты. Это обеспечивает актуальность информации по характеристикам комплектующих и нюансам их установки.

Ключевые материалы

• Каталоги производителей обвесов (Impul, Wald, Tom's) – технические параметры, чертежи креплений
• Руководство по модификации кузова X90 – раздел по адаптации элементов
• Протоколы испытаний на аэродинамику спойлеров – результаты тестов в аэродинамической трубе
• Инструкции по установке переднего бампера – требования к усилению точек крепления
• Форумные обсуждения владельцев Mark II – кейсы интеграции обвесов 1993-1996 гг.
• Анализ совместимости оригинальных крепежей – сравнение заводских и тюнинговых деталей
• Видеоархивы мастерских по покраске элементов – подготовка поверхности, выбор материалов

Видео: Toyota Mark II ( 90 кузов)


• Стартер ГАЗель - конструкция, проблемы и простой ремонт

• Панель приборов ВАЗ-2109 - низкая и высокая версии, варианты тюнинга

• Расход топлива Hyundai Getz с автоматом и механикой на 100 км
