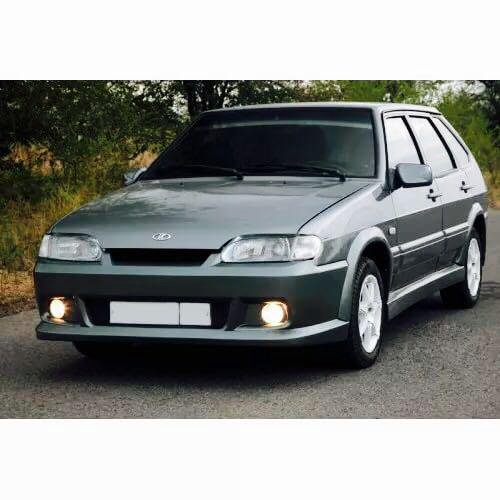

Обвес для ВАЗ 2114 - выбор и установка своими руками

Статья обновлена: 18.08.2025

Тюнинг кузова обвесом придает ВАЗ 2114 спортивный вид и улучшает аэродинамику.

Правильный выбор элементов и грамотная установка исключают проблемы при эксплуатации и сохраняют функциональность автомобиля.

Расчет бюджета: стоимость компонентов обвеса и монтажа

Формирование бюджета на установку обвеса для ВАЗ 2114 требует детального учета двух ключевых статей расходов: цены самих комплектующих и стоимости профессионального монтажа. Пренебрежение любым из этих пунктов приведет к неверной итоговой сумме и возможным финансовым затруднениям в процессе реализации проекта.

Цены на компоненты обвеса (передний и задний бамперы, боковые пороги, спойлер, расширители арок) варьируются в широком диапазоне, напрямую завися от материала изготовления (пластик, стеклопластик, полиуретан), бренда (оригинал, лицензионные копии, тюнинг-ателье) и качества обработки поверхности. Стоимость монтажа определяется сложностью работ, необходимостью доработки кузова или элементов обвеса, а также расценками выбранной СТО или частного мастера.

Ориентировочная стоимость компонентов (рубли)

Элемент обвеса	Бюджетный сегмент (пластик)	Средний сегмент (полиуретан/стеклопластик)	Премиум сегмент (брендовые комплекты)
Передний бампер	3 500 - 6 000	7 000 - 12 000	15 000 - 30 000+
Задний бампер	3 000 - 5 500	6 000 - 11 000	13 000 - 25 000+
Боковые пороги (пара)	2 500 - 4 500	5 000 - 9 000	10 000 - 20 000+
Спойлер крышки багажника	1 000 - 2 500	3 000 - 6 000	7 000 - 15 000+
Расширители арок (комплект)	1 500 - 3 000	4 000 - 8 000	9 000 - 18 000+

Обязательные сопутствующие расходы на материалы:

Грунтовка и краска: От 10 000 до 25 000+ рублей в зависимости от качества ЛКМ, цвета и сложности окрашивания (особенно для элементов с фактурой).
Крепеж и герметик: 500 - 2 000 рублей (штатный крепеж часто не подходит, требуется покупка метизов, скоб, уплотнителей).
Доставка: 1 000 - 5 000 рублей (габаритные детали дорого перевозить).

Стоимость монтажных работ

Цена установки определяется объемом и сложностью. Базовая установка без серьезных доработок обойдется в 8 000 - 15 000 рублей за полный комплект. Однако учтите дополнительные факторы:

Подгонка элементов: Если обвес требует резки, шлифовки или усиления каркаса – добавьте 3 000 - 10 000 рублей.
Демонтаж старых элементов: Обычно включен в базовый монтаж, но сложные случаи (ржавые болты) + 500 - 2 000 рублей.
Работа с арками: Установка расширителей с подрезкой металла – +4 000 - 8 000 рублей.

Итоговый бюджетный диапазон: Полная подготовка, покраска и установка стандартного комплекта из среднего сегмента стартует от 45 000 рублей. Качественный тюнинг с брендовыми деталями и сложным монтажом легко превысит 80 000 - 100 000 рублей. Всегда закладывайте резерв 10-15% на непредвиденные расходы.

Подбор переднего бампера под заводские крепления ВАЗ 2114

Ключевым критерием выбора нового бампера является точное соответствие штатным точкам крепления кузова ВАЗ 2114. Заводская геометрия предусматривает фиксацию элемента через верхние кронштейны на крыльях, нижние крепления к лонжеронам и центральную стыковку с радиаторной решеткой. Отклонение в расположении монтажных проушин даже на 5-10 мм потребует переделки конструкции.

При поиске аналога проверяйте маркировку изделия: оригинальные каталожные номера (например, 21140-8402010) гарантируют совместимость. Для неоригинальных вариантов (Replica, Aftermarket) требуйте у продавца подтверждение адаптации под конкретную модель. Избегайте "универсальных" бамперов без привязки к платформе Самара-2 – их установка возможна только с серьезным вмешательством в конструкцию.

Параметр	Оригинал ВАЗ	Качественная реплика	Тюнинг (совместимый)
Соответствие креплениям	100%	98-100%	95-100%
Необходимость доработок	Нет	Минимальная (корректировка зазоров)	Возможна подгонка кронштейнов
Критические отличия	Отсутствуют	Толщина пластика, качество литья	Геометрия нижней части

Как выбрать задний бампер с улучшенной геометрией

Функциональность и защита – ключевые критерии при выборе бампера с измененной геометрией. Основная задача такой детали – обеспечить больший дорожный просвет (клиренс) по сравнению со штатным элементом, особенно в центральной части. Это критически важно для преодоления препятствий без повреждений при активной езде по бездорожью или плохим дорогам.

Материал изготовления напрямую влияет на долговечность и эксплуатационные свойства. Оптимальными считаются термопластичные полимеры (например, ABS-пластик), сочетающие хорошую ударную вязкость с умеренной гибкостью, или армированный стекловолокном полиэфир (полиэстер). Металлические бамперы (сталь, алюминий) обеспечивают максимальную прочность, но значительно тяжелее и сложнее в установке.

Ключевые параметры выбора

При оценке конкретных моделей обращайте внимание на следующие аспекты:

Точность посадки: Бампер должен идеально повторять контуры кузова ВАЗ 2114 в зонах крепления. Любые зазоры или необходимость сверления новых отверстий – признаки низкого качества.
Конструкция креплений: Усиленные кронштейны и дублирующие точки фиксации обязательны. Убедитесь, что комплект включает все необходимые метизы.
Функциональность: Наличие интегрированных проемов для противотуманных фар, площадок для установки фаркопа или лебедки, защита фонарей заднего хода.
Защита элементов: Достаточное углубление или усиленные "стаканы" для сохранности топливного бака и глушителя от ударов снизу и сзади.

Важно: Учитывайте совместимость с другими элементами обвеса (порогами, расширителями арок) для единого стиля и правильной геометрии кузова. Визуально оцените, как бампер сочетается с линией порогов.

Материал	Плюсы	Минусы
Пластик (ABS, полипропилен)	Легкий, устойчив к коррозии, гибкий (амортизирует удары), доступная цена	Меньшая прочность на сильный удар, может треснуть на морозе
Стеклопластик (полиэстер + стекловолокно)	Жестче пластика, хорошо формуется, ремонтопригоден	Хрупкий при точечных ударах, требует качественной покраски
Сталь (оцинкованная)	Максимальная прочность и защита, долговечность	Большой вес (нагружает подвеску), коррозия при повреждении покрытия, высокая цена
Алюминий	Прочность близка к стали при меньшем весе, не ржавеет	Очень высокая стоимость, сложность ремонта

Обязательно проверяйте качество поверхности и комплектацию перед покупкой. Наличие сертификатов или гарантии от производителя снижает риски. Помните: установка тяжелого бампера может потребовать доработки задней подвески.

Определение совместимости обвесов с системой выпуска

При выборе обвеса для ВАЗ 2114 критически важно учитывать его взаимодействие с выхлопной системой. Элементы выпуска, особенно глушитель и выхлопные трубы, в процессе работы сильно нагреваются и создают вибрации. Непродуманный монтаж обвеса может привести к прямому контакту с этими компонентами, что вызовет деформацию пластика, оплавление краски или даже возгорание.

Конструктивные особенности заднего бампера и спойлера напрямую влияют на совместимость. Агрессивные тюнинг-варианты с низкими юбками часто сокращают клиренс и требуют точной подгонки под траекторию выхлопной трубы. Особое внимание уделите моделям с интегрированными диффузорами или вырезами под выхлоп – они должны идеально соответствовать диаметру и углу вывода вашей системы.

Факторы совместимости и методы проверки

Перед покупкой обвеса выполните обязательные замеры:

Термозазоры: Минимальное расстояние от глушителя/трубы до пластиковых элементов – 5-7 см при холодном двигателе (с учетом теплового расширения)
Траектория выхлопа: Сравните форму штатной или тюнингованной трубы с контуром выреза в бампере
Крепежные узлы: Убедитесь, что кронштейны обвеса не контактируют с компонентами выпускной системы

Порядок тестовой установки:

Закрепите обвес на временные стяжки без финальной фиксации
Запустите двигатель, прогрейте до рабочей температуры
Проверьте зазоры в динамике (нажатие газа/тормоза, пробные проезды неровностей)
Оцените отсутствие вибраций и характерных звуков трения

Тип обвеса	Риски несовместимости	Решение
Задний бампер с диффузором	Контакт с изогнутой трубой прямотока	Заказ индивидуального выреза по шаблону
Боковые юбки	Нагревание центральной секции выпускной системы	Установка термоэкрана из фольгированного материала
Спойлер интегрированный	Виброконтакт с резонатором	Дополнительные демпферные прокладки в креплениях

Важно: При замене штатной выхлопной системы на нестандартную (например, прямоток или двухвыхлопную схему) обязательна повторная проверка совместимости даже с уже установленным обвесом. Изменение диаметра труб, точек крепления или угла вывода потребует коррекции посадочных мест.

Замер клиренса перед установкой расширенных порогов

Перед монтажом расширенных порогов критически важно зафиксировать текущий дорожный просвет (клиренс) автомобиля в стандартной комплектации. Это позволит объективно оценить изменения геометрии подвески после установки обвеса и избежать критического снижения проходимости. Замеры выполняются на ровной площадке с контрольной нагрузкой (например, водитель + полный бак топлива) в строго регламентированных точках кузова.

Основные зоны для замера: расстояние от земли до нижней точки переднего бампера (центральная часть), до порогов (под передними и задними дверьми), до защиты картера двигателя и до самой низкой точки выхлопной системы (чаще всего резонатор или глушитель). Для точности сделайте минимум три замера в каждой зоне, используя рулетку или линейку, и запишите среднее значение. Учитывайте возможную разницу между номинальным клиренсом в техпаспорте и реальным износом пружин.

Порядок действий и ключевые моменты

Подготовка авто: Установите машину на абсолютно ровную поверхность (используйте уровень), проверьте давление в шинах (должно соответствовать норме), удалите лишний груз из салона и багажника.
Контрольные точки замера:
- Центр переднего бампера
- Середина порога под стойками передних и задних дверей
- Защита картера (самая выступающая часть)
- Резонатор/глушитель выхлопной системы
- Задняя балка/редуктор (при наличии)
Фиксация данных: Результаты каждого замера (в миллиметрах) внесите в таблицу с указанием точки. Сравните полученные значения с паспортным клиренсом ВАЗ 2114 (обычно 160-165 мм).

Точка замера	Измеренное значение (мм)	Примечание
Центр переднего бампера		Наиболее критично для въезда на бордюры
Порог (передняя дверь)		База для сравнения после установки обвеса
Порог (задняя дверь)
Защита картера		Минимальное значение на автомобиле
Резонатор глушителя

Важно: Если текущий клиренс уже значительно меньше заводского (просадка пружин, низкопрофильная резина), установка расширенных порогов усугубит ситуацию. Оцените, не потребуется ли замена пружин или амортизаторов перед монтажом обвеса. Помните: снижение клиренса более чем на 20-25 мм от стандарта сделает эксплуатацию проблематичной на неровных дорогах.

Технология установки пластиковых спортивных порогов

Перед началом монтажа тщательно подготовьте рабочую зону: очистите днище автомобиля в местах крепления порогов от грязи, ржавчины и старой антикоррозийной защиты металлической щеткой. Обезжирьте поверхности растворителем и обработайте преобразователем ржавчины при необходимости. Подготовьте инструменты: дрель со сверлами 3-4 мм и 8-10 мм, биту под саморезы, торцевые ключи, герметик, монтажные саморезы (обычно идут в комплекте).

Примерьте пороги к кузову, отмечая маркером точки сверления технологических отверстий под крепеж через заводские отверстия в пороге. Обязательно проверьте симметричность расположения элементов с обеих сторон автомобиля и равные зазоры между деталями кузова. Убедитесь, что пороги не перекрывают дренажные отверстия в порогах кузова.

Пошаговая инструкция монтажа

Сверление отверстий:
- Через монтажные отверстия в спортивном пороге нанесите метки на кузов
- Просверлите отверстия диаметром 3-4 мм в отмеченных точках
- Расширьте отверстия до 8-10 мм в местах установки саморезов
Обработка и герметизация:
Нанесите антикоррозийный грунт на кромки всех отверстий. Промажьте монтажную плоскость кузова автомобильным герметиком сплошной полосой для защиты от коррозии и предотвращения дребезжания.
Крепление элементов:
- Приложите порог, совместив все отверстия
- Зафиксируйте деталь саморезами через технологические отверстия, начиная от центра к краям
- Затягивайте крепеж равномерно без перекосов

Контроль качества установки: После монтажа проверьте отсутствие зазоров между порогом и кузовом по всей длине. Убедитесь, что деталь не деформируется при нажатии и не вибрирует при постукивании. Обработайте места прилегания силиконовым герметиком для гидроизоляции.

Критичные ошибки	Последствия
Пропуск антикоррозийной обработки	Ускоренное образование ржавчины в точках крепления
Негерметичный монтажный шов	Проникновение влаги в скрытые полости кузова
Перетяжка саморезов	Деформация пластика и нарушение геометрии

Выбор юбки бампера: габаритные требования ГОСТ

Габаритные параметры юбки бампера для ВАЗ 2114 строго регламентированы ГОСТ Р 41.42-99 и ГОСТ 33670-2015. Эти нормативы устанавливают предельные значения вылета, высоты установки и ширины элемента, чтобы исключить риски для безопасности дорожного движения и повреждения кузова при эксплуатации.

Ключевое требование – сохранение дорожного просвета. После монтажа юбки минимальное расстояние от самой нижней точки элемента до поверхности дороги должно составлять не менее 14 см. Это предотвращает контакт с препятствиями и соответствует стандартному клиренсу ВАЗ 2114.

Критические параметры по ГОСТ

Основные ограничения:

Вылет вперёд: не более 50 мм от плоскости штатного бампера;
Боковые габариты: запрещено выступать за линию колёсных арок;
Высота установки: нижняя кромка – выше 14 см от дорожного покрытия;
Углы свесов: сохранение заводских значений угла въезда (≥ 20°).

Параметр	Требование ГОСТ	Последствия нарушения
Дорожный просвет	≥ 140 мм	Повреждение юбки, деформация креплений
Вылет вперёд	≤ 50 мм	Штраф по ПДД (создание помех)
Боковой выступ	В пределах арок	Отказ в техосмотре

Дополнительно ГОСТ требует отсутствия острых кромок и жёсткой фиксации юбки. Проверяйте сертификаты соответствия у производителя – без них эксплуатация автомобиля с обвесом незаконна.

Крепление диффузора: разметка и сверление отверстий

Тщательно очистите нижнюю часть заднего бампера от грязи и обезжирьте поверхность в зоне установки. Приложите диффузор к бамперу, совместив его края с контуром детали, и зафиксируйте струбцинами или помощью напарника. Проверьте симметричность расположения относительно центра автомобиля и зазоры по всей длине сопряжения.

Через технологические отверстия диффузора нанесите метки на бампер маркером. Снимите деталь и убедитесь, что точки сверления не попадают на элементы конструкции бампера или силовые элементы. Дополнительно обозначьте места под саморезы по краям диффузора с шагом 10-15 см, отступив 1-1.5 см от кромки.

Последовательность сверления и монтажа

Используйте дрель с металлическим сверлом Ø4-5 мм для пластика
Сверлите строго перпендикулярно поверхности бампера без усиленного нажима
Обработайте края отверстий антикоррозийным составом или герметиком
Приложите диффузор, совместив отверстия с метками
Зафиксируйте крепежом (штатными клипсами или саморезами с пресс-шайбой)

Этап	Инструмент	Диаметр
Разметка	Маркер, рулетка	-
Сверление	Дрель, керн	4-5 мм
Крепеж	Шуруповерт	Саморез 4.2х16 мм

Начинайте затяжку от центра к краям, контролируя равномерность прилегания. Не допускайте перекоса детали – при необходимости расширяйте отверстия сверлом большего диаметра. После фиксации проверьте надежность крепления поперечным усилием рук.

Установка боковых накладок на крылья без перекосов

Чистую поверхность крыла и внутреннюю сторону накладки обезжирьте уайт-спиритом или антисиликоном, после чего протрите сухой безворсовой салфеткой. Продумайте расположение крепежных точек и усиливающих элементов, чтобы исключить провисание пластика под собственным весом при монтаже.

С помощью малярного скотча временно зафиксируйте накладку на крыле, визуально выровняв зазоры относительно дверного проема и линии порогов. Используйте лазерный уровень или строительную нить для проверки параллельности всех кромок относительно земли и смежных кузовных элементов.

Пошаговая технология монтажа

Ключевые этапы для точной установки:

Нанесите монтажный двусторонний скотч толщиной 1.5-2 мм по периметру накладки, оставляя технологические окна для последующего нанесения герметика
Снимите защитную ленту со скотча и аккуратно прижмите деталь к крылу, начиная от верхней кромки возле капота
Проверьте равномерность стыковки по всей площади, особенно в зоне арок и стыка с дверью

Контрольные параметры зазоров:

Зона проверки	Допустимое отклонение
Стык с дверью	не более 2 мм по всей длине
Линия порога	параллельность ±1 мм/метр
Передняя кромка у фары	зазор 3-4 мм с равномерным сужением

После фиксации скотчем просверлите крепежные отверстия через заводские метки накладки, используя сверло на 0.5 мм меньше диаметра саморезов. Установите штатные пистоны или винты с EPDM-прокладками, затягивая крепеж крест-накрест с моментом не более 5 Н·м. Через технологические окна заполните полости между деталью и крылом автомобильным герметиком, предотвращая попадание влаги.

Монтаж дефлекторов капота: подготовка 3М-ленты

Перед нанесением ленты тщательно обезжирьте поверхности капота и дефлектора в местах будущего контакта. Используйте спиртосодержащий очиститель без масляных добавок, нанося его на безворсовую салфетку. Убедитесь, что зоны обработки полностью сухие и не имеют следов пыли или воска перед следующим этапом.

Снимите защитную бумажную подложку с 3М-ленты, предварительно отрезанной по длине дефлектора. Действуйте постепенно, освобождая 5-7 см клейкого слоя за раз для предотвращения случайного слипания или попадания мусора. Не касайтесь пальцами активированного клея – используйте монтажные перчатки или пластиковый скребок.

Ключевые нюансы подготовки

Контроль температуры: Проводите работы при +15°C...+25°C. При более низких показателях прогрейте ленту феном до 40-50°C для улучшения адгезии.
Тестовая фиксация: Перед снятием всей подложки приложите дефлектор к капоту без клея, отметьте границы скотча маркером для точного позиционирования.
Резервные отрезки: Заранее нарежьте 2-3 дополнительные полосы длиной 3-4 см для усиления угловых зон.

Этап	Инструмент	Время выдержки
Обезжиривание	Салфетка, очиститель	5 мин (до полного испарения)
Прогрев ленты	Строительный фен	30 сек на участок
Первичная фиксация	Резиновый валик	Немедленное прижатие

Прикладывайте элемент к капоту сразу после удаления подложки – клейкий слой теряет эффективность через 1-2 минуты на открытом воздухе. Начинайте монтаж от центральной части, используя монтажные клинья для временной фиксации краёв. Равномерно прокатайте поверхность резиновым валиком для удаления воздушных пузырей.

Как избежать ствола при покраске пластиковых элементов

Основная причина появления "ствола" (шагрени) – нарушение технологии нанесения ЛКП. Краска не успевает растечься по поверхности до высыхания, образуя бугорки. Ключевые факторы: неправильная вязкость материала, неверная дистанция распыления или нарушение температурного режима.

Пластик требует особой подготовки – без адгезионного грунта и пластификаторов краска хуже растекается. Испарение растворителей при высокой температуре или на толстом слое ускоряет схватывание, препятствуя формированию гладкой поверхности.

Ключевые меры предотвращения

Подготовительные этапы:

Обезжиривание пластика антисиликоном и специальным очистителем
Нанесение адгезионного грунта для пластика (праймера) тонким слоем
Шлифовка грунта абразивом P400-P500 "на сдир" для создания микрорельефа

Технология окрашивания:

Разбавление краски строго по рекомендациям производителя (+10-15% растворителя)
Проверка вязкости вискозиметром (18-20 сек при 20°C)
Распыление с расстояния 15-20 см под углом 90° к поверхности
Нанесение 2-3 тонких слоев с межслойной сушкой 5-7 минут
Использование "пластикового" растворителя с замедленным испарением

Параметр	Рекомендация	Опасное отклонение
Температура	18-25°C	>30°C (ускоренное высыхание)
Влажность	40-60%	>80% (конденсат в слое)
Давление краскопульта	2,0-2,5 атм	>3,0 атм (перерасход материала)

При появлении шагрени на первом слое – дать полную просушку (24 часа), отшлифовать поверхность P800-P1000 и нанести повторный тонкий слой с увеличенным содержанием растворителя.

Подбор акриловой краски под заводской кузовной код

Первым шагом является точное определение заводского кода краски вашего ВАЗ 2114. Этот код наносится на специальную шильду (табличку), которая обычно располагается в подкапотном пространстве (на перегородке моторного щита или брызговике), в багажнике (на боковой панели или под обивкой) или на стойке кузова (чаще водительской). Ищите поле с пометкой "Color", "Paint" или "Краска" – рядом будет указан буквенно-цифровой код, например, 423 (серебристый металлик), 201 (красная вишня) или 665 (тёмно-синий).

Если шильда утеряна, повреждена или нечитаема, код можно попытаться восстановить через официального дилера Lada по VIN-номеру автомобиля. Альтернативно, существуют онлайн-базы данных цветов ВАЗ и специализированные сервисы, где можно подобрать код по фото кузова, но это менее точный метод.

Покупка и особенности акриловой краски

С полученным кодом обратитесь в крупный автомагазин или специализированный центр продаж автохимии. Убедитесь, что выбранный бренд краски (например, Mobihel, Novol, Duxone) имеет в своей линейке соответствие именно кодам ВАЗ. Качественные акриловые краски в аэрозольных баллонах (Spray) для ремонта обвесов должны содержать:

Точный заводской оттенок (под конкретный код)
Достаточную укрывистость
Хорошую адгезию к пластику
Совместимость с акриловыми грунтами и лаками

Обязательно приобретите сопутствующие материалы:

Пластиковый грунт-адгезив (специальный для гибких деталей обвеса)
Акриловый лак (глянцевый или матовый, в зависимости от типа заводского покрытия)
Обезжириватель (антисиликоновый)
Абразивные материалы (шкурка P600-P800 для матирования, P1000-P1500 для межслойной обработки)

Материал	Рекомендуемые бренды	Расход на 1 обвес*
Акриловая краска (аэрозоль)	Mobihel, Novol, Body	1-2 баллона
Грунт для пластика (аэрозоль)	Spray Light, Raptor, BODY	1 баллон
Акриловый лак (аэрозоль)	Bosny, Vika, Mobihel 2K	1 баллон

*Ориентировочно для переднего бампера ВАЗ 2114

Важно! Даже при совпадении кода, цвет старого кузова мог выгореть. Перед полной покраской сделайте тестовое напыление на внутреннюю сторону обвеса и сравните с кузовом при дневном свете. Для сложных металликов или перламутров возможна тонкая ручная колеровка профессионалом.

Грунтовка обвесов перед покраской: материалы и этапы

Качественная грунтовка обвесов ВАЗ 2114 – обязательный этап подготовки к покраске, напрямую влияющий на долговечность покрытия и защиту пластика от агрессивных факторов. Без правильно нанесенного грунта краска быстро потеряет вид: возможны отслоения, появление пузырей, трещин и выцветание.

Специальный грунт для пластика обеспечивает адгезию (сцепление) лакокрасочного слоя с поверхностью обвеса, компенсирует температурные деформации материала, заполняет микронеровности и создает однородную основу под краску. Пренебрежение этим этапом или использование неподходящих материалов гарантированно приведет к необходимости переделки в ближайшем будущем.

Ключевые материалы

Выбор правильных материалов определяет успех всей работы:

Обезжириватель: Специализированный состав для пластика (например, Anti-Silicone). Обычный уайт-спирит или бензин могут повредить поверхность.
Абразивные материалы: Наждачная бумага P400-P500 для матирования, абразивная губка (Scotch-Brite) для труднодоступных мест. Обязательно "сухое" матирование.
Грунт-адгезив: Специальный праймер для пластмасс (Plastic Primer). Отличается от металлических грунтов! Популярные варианты: Reoflex Plastic Primer, Novol Protect 340, Mobihel Plastic Primer.
Акриловый наполняющий грунт: Наносится вторым слоем после адгезива для выравнивания поверхности (например, Body 990, Radex CR 1+1). Выбирайте совместимый с праймером для пластика.
Антистатические салфетки/перчатки: Для финальной очистки перед грунтованием.

Этапы грунтовки обвесов

Подготовка поверхности: Тщательно вымойте обвес с автошампунем, высушите. Удалите следы старой краски или грунта (если есть).
Обезжиривание: Обильно протрите всю поверхность обвеса обезжиривателем с помощью чистой безворсовой салфетки. Дайте высохнуть.
Матирование: Обработайте всю поверхность наждачной бумагой P400-P500 или абразивной губкой. Цель – создать равномерную матовую поверхность без глянца для лучшего сцепления. Удалите пыль антистатической салфеткой/сдувом.
Нанесение грунта-адгезива: Нанесите тонкий равномерный слой праймера для пластика с расстояния 20-30 см. Важно покрыть всю поверхность. Дайте высохнуть согласно инструкции производителя (обычно 10-20 минут).
Нанесение наполняющего грунта: Нанесите 2-3 тонких слоя акрилового наполняющего грунта с межслойной сушкой (5-10 минут). Держите баллон перпендикулярно поверхности. Следите за отсутствием подтеков.
Финишная подготовка: Дайте грунту полностью высохнуть (от 24 часов, точное время в инструкции). Обработайте поверхность абразивом P500-P600 "мокрым" способом для идеальной гладкости перед покраской. Промойте, высушите, обезжирьте.

Этап	Ключевая цель	Важные нюансы
Матирование	Создание шероховатости для сцепления	Не переусердствовать, не повредить пластик
Грунт-адгезив	Обеспечение адгезии краски к пластику	Тонкий слой, полное покрытие, обязателен
Наполняющий грунт	Выравнивание, защита, база под краску	Не заменяет адгезив, наносится после него

Строгое соблюдение технологии и применение рекомендованных материалов – залог того, что покрашенный обвес на ВАЗ 2114 будет выглядеть профессионально и сохранит свой вид долгие годы. Никогда не пропускайте этап адгезионного грунта для пластика – это фундамент качественного покрытия.

Клей-герметик для скрытых соединений элементов

Для фиксации пластиковых деталей обвеса в зонах без видимого крепежа (стыки бамперов, спойлеров, порогов) применяются специальные клеи-герметики. Они обеспечивают прочное сцепление с поверхностью, компенсируют вибрации и предотвращают появление щелей при температурных расширениях материалов. От качества состава напрямую зависит долговечность установки и отсутствие дребезжания на неровных дорогах.

При выборе герметика для ВАЗ 2114 учитывайте два ключевых критерия: тип пластика (указан на внутренней стороне детали маркировкой ABS, PP, PE) и условия эксплуатации. Для наружных элементов обязательна устойчивость к влаге, УФ-излучению и перепадам температур от -40°C до +90°C. Оптимальны составы на основе силикона или полиуретана с пометкой «для автомобильного пластика».

Правила нанесения:

Подготовка поверхности: Обезжирить склеиваемые участки антисиликоном, зашкурить для адгезии.
Нанесение: Наносить тонким слоем на обе поверхности зубчатым шпателем.
Фиксация: Соединить детали сразу, прижать струбцинами на 15–30 минут.
Полимеризация: Не нагружать соединение 12–24 часа (точное время указано на упаковке).

Типичные ошибки:

Использование термоклея (не выдерживает вибраций).
Нанесение толстого слоя (увеличивает время схватывания).
Игнорирование обезжиривания (снижает прочность на 60–70%).

Тип герметика	Для каких пластиков	Время схватывания
Силиконовый	ABS, PC	15–25 мин
Полиуретановый	PP, PE, ABS	30–45 мин
Эпоксидный двухкомпонентный	Любые	10–15 мин

Установка люверсов для усиленных креплений бамперов

Стандартные крепления бампера ВАЗ 2114 подвержены деформации и разрыву пластика при нагрузках, особенно после незначительных ударов или вибраций. Установка металлических люверсов (армирующих колец) в отверстия креплений решает эту проблему, распределяя давление на большую площадь и предотвращая "разлохмачивание" краёв.

Технология требует аккуратности и точной разметки, так как ошибки при сверлении могут привести к трещинам бампера или перекосу при установке. Обязательно снимите бампер перед началом работ – попытки монтажа "на весу" гарантированно испортят деталь.

Пошаговый процесс монтажа

Необходимые инструменты и материалы:

Снятый бампер ВАЗ 2114
Люверсы (подходящего диаметра, обычно 8-10 мм)
Дрель/шуруповерт
Сверло по металлу (диаметр равен внутреннему размеру люверса)
Коронка по пластику/дереву (диаметр равен наружному размеру люверса)
Киянка или пресс для люверсов
Напильник/наждачная бумага
Защитные очки, перчатки

Последовательность действий:

Разметка: Тщательно очистите зону вокруг заводских крепежных отверстий бампера. Обведите контур будущего люверса маркером, центрируя его над существующим отверстием.
Сверление:
- Просверлите центральное отверстие сверлом по металлу (диаметр = внутренний размер люверса).
- Используя коронку, аккуратно рассверлите отверстие до нужного наружного диаметра под люверс. Действуйте на низких оборотах, без сильного нажима.
Подготовка отверстия: Обработайте края полученного отверстия напильником или наждачкой, удалив заусенцы и неровности. Пластик должен быть гладким.
Установка люверса:
- Вставьте люверс в отверстие буртиком (широкой частью) с лицевой стороны бампера.
- С обратной (тыльной) стороны установите ответную часть люверса (если комплект разборный).
- Аккуратно запрессуйте люверс с помощью киянки или специального пресса. Удар должен быть строго перпендикулярным, чтобы не деформировать кольцо.
Контроль: Убедитесь, что люверс сидит плотно, без люфтов и перекосов. Буртик должен равномерно прилегать к поверхности пластика по всему периметру.
Сборка: Установите бампер на автомобиль. Используйте штатные или более прочные болты/саморезы, пропуская их через установленные люверсы.

Ключевые моменты для надёжности:

Диаметр люверса	Должен соответствовать размеру крепежного болта (с запасом 1-2 мм) и толщине пластика в зоне крепления.
Качество люверсов	Используйте стальные или алюминиевые изделия достаточной толщины. Тонкие или пластиковые кольца неэффективны.
Запрессовка	Перекос при установке создаст напряжение в пластике и приведет к трещине. Запрессовывайте строго по оси отверстия.
Точность сверления	Смещение центра отверстия относительно штатного крепления затруднит сборку и создаст нагрузку на бампер.

Заземление цепи-антистатик для аэродинамических элементов

Статическое электричество активно накапливается на пластиковых элементах обвеса ВАЗ 2114 при движении из-за трения воздуха. Без отвода заряда это вызывает ряд проблем: неприятные удары током при касании кузова, помехи в работе аудиосистемы и электронных блоков управления, а также повышенное притяжение пыли к поверхности деталей.

Цепь-антистатик (статический разрядник) – обязательный элемент для безопасной эксплуатации неокрашенного пластикового обвеса. Она создает надежный контакт между аэродинамическим элементом и "массой" автомобиля (кузовом), обеспечивая постоянный сток электростатического заряда в землю.

Выбор и монтаж антистатической цепи

Критерии выбора:

Материал: Цепи из нержавеющей стали или токопроводящей резины с металлическим сердечником. Нержавейка долговечнее.
Длина: Подбирается индивидуально под место установки. Цепь не должна провисать до земли или натягиваться "в струну" при любом положении подвески. Оптимально – 15-25 см.
Крепеж: В комплекте должны быть винты/болты с шайбами или надежные клеммы для фиксации к кузову и обвесу.
Количество: Минимум одна цепь на крупный элемент (передний бампер, спойлер). Для длинных элементов (юбки порогов) – две по краям.

Этапы установки:

Определение точек крепления: На обвесе – в нижней части, скрытой от взгляда. На кузове – на металлическую поверхность (лонжерон, усилитель бампера, стакан амортизатора).
Подготовка поверхности: В точке крепления на кузове обязательно зачистить краску до голого металла для идеального контакта. Обезжирить.
Фиксация цепи:
- К обвесу: Прикрутить через штатное отверстие или просверлить новое, используя винт с широкой шайбой.
- К кузову: Надежно закрепить контактный лепесток цепи на зачищенном участке болтом с зубчатой шайбой (гровером) или специальной клеммой. Место контакта обработать антикором.
Проверка: Убедиться в надежности крепления, отсутствии касания цепи к подвижным деталям шасси или выхлопной системе. Проверить сопротивление между обвесом и кузовом мультиметром – оно должно быть близко к нулю.

Элемент обвеса	Рекомендуемое кол-во цепей	Типичные точки крепления к кузову
Передний бампер (спойлер)	1-2	Лонжероны, кронштейны радиатора
Боковые юбки (пороги)	2 (перед + зад)	Пороги кузова, стаканы передних/задних амортизаторов
Задний спойлер	1	Каркас лючка бензобака, внутренняя часть крышки багажника
Задний диффузор (бампер)	1	Поперечина заднего бампера, лонжероны

Важно: Не используйте для заземления тонкие провода – они быстро перетрутся. Регулярно проверяйте состояние цепи, особенно после зимы. Коррозия или обрыв нарушат контакт. Если обвес окрашен, место крепления цепи к нему должно быть зачищено от краски/грунта до пластика.

Тепловые зазоры при монтаже расширенных арок

При установке расширенных арок на ВАЗ 2114 критически важно соблюдать правильные тепловые зазоры между кузовом и пластиковыми элементами. Эти зазоры компенсируют температурное расширение пластика при нагреве на солнце или во время движения, предотвращая деформацию, трение о лакокрасочное покрытие и появление скрипов.

Минимальный рекомендуемый зазор составляет 3-5 мм по всему периметру арки. Уменьшение этого расстояния приведет к тому, что в летнюю жару пластик расширится и начнет тереться о металл кузова, повреждая краску и вызывая посторонние шумы. Избыточный зазор (более 8 мм) ухудшит эстетику и повысит риск забивания пространства грязью.

Правила контроля зазоров

Для точного позиционирования используйте пластиковые монтажные проставки толщиной 4-5 мм:

Временно зафиксируйте арку саморезами без полной затяжки
Вставьте проставки между кузовом и краем арки через каждые 15-20 см
Обеспечьте равномерный зазор по всей окружности
Затяните крепеж после проверки симметрии

Критические зоны контроля:

Участок	Особенности
Передний стык (возле двери)	Проверять при полностью открытой двери
Верхняя линия крепления	Контролировать параллельность линии крыла
Зона колесных вырезов	Учитывать ход подвески при вывешивании колеса

После монтажа обязательно проверьте зазоры в двух состояниях: на холодном автомобиле после ночной стоянки и после 30-40 минут активной езды. Разница в размерах щелей покажет правильность выбранного расстояния.

Календарные планки для сохранения формы обвеса летом

Летняя жара – серьезный враг пластиковых обвесов ВАЗ 2114. Под воздействием высоких температур материал размягчается, теряет жесткость и может провиснуть или деформироваться, особенно на длинных элементах вроде переднего бампера или боковых юбок. Календарные планки (или стяжки) – простое, но эффективное решение этой проблемы.

Эти элементы представляют собой металлические или прочные пластиковые полосы, которые монтируются с внутренней (невидимой) стороны обвеса. Их основная задача – создать дополнительный силовой каркас, компенсирующий потерю жесткости пластика при нагреве и предотвращающий его прогиб под собственным весом или от встречного потока воздуха на скорости.

Выбор и установка календарных планок

При выборе планок ориентируйтесь на длину защищаемого элемента и материал:

Материал:
- Оцинкованная сталь – максимальная жесткость и долговечность, но требует защиты от коррозии по торцам после резки.
- Алюминий – легкий и не ржавеет, но менее жесткий, чем сталь.
- Армированный стеклопластик – не боится коррозии и химии, достаточно жесткий, легкий.
Размер: Планка должна быть короче защищаемого участка на 5-10 см с каждого конца. Ширина обычно 2-4 см, толщина 2-4 мм (для стали/алюминия).
Крепеж: Используйте нержавеющие саморезы с пресс-шайбой (обычно 4-5 шт. на планку) или прочные пластиковые хомуты большого диаметра.

Порядок установки:

Снимите обвес с автомобиля и тщательно очистите его внутреннюю поверхность.
Определите зоны наибольшего риска провисания (центр бампера, длинные прямые участки юбок).
Приложите планку к внутренней поверхности обвеса в выбранном месте. Избегайте участков крепления к кузову.
Просверлите отверстия в планке и пластике обвеса (диаметр под саморезы). При использовании хомутов – просверлите только в обвесе.
Зафиксируйте планку саморезами или плотно стяните хомутами. Не перетягивайте, чтобы не деформировать пластик.
Установите обвес обратно на автомобиль.

Регулярно (особенно после мойки Керхером) проверяйте надежность крепления планок. Правильно подобранные и установленные календарные планки надежно сохранят геометрию обвеса вашей "четырки" даже в самую жаркую погоду.

Как перекрыть технологические отверстия после доработок

После установки обвеса на ВАЗ 2114 часто остаются незакрытые технологические отверстия от штатных элементов кузова или креплений. Их необходимо герметизировать для предотвращения коррозии, снижения шума и сохранения эстетики. Игнорирование этого этапа приведет к проникновению влаги, грязи и ускоренному ржавлению металла.

Для работы потребуются: пластиковые заглушки (разных диаметров), эпоксидная шпаклевка, стекловолоконная заплатка, антикоррозийный грунт, обезжириватель, наждачная бумага. Обязательно очистите зону вокруг отверстий от загрязнений и обезжирьте поверхность перед началом работ.

Способы герметизации отверстий

Заглушки из АБС-пластика – оптимальны для отверстий до 30 мм. Подберите диаметр на 1-2 мм больше отверстия, промажьте посадочное место герметиком и вставьте с усилием до щелчка.
Эпоксидная шпаклевка + стекловолокно – для крупных отверстий (от 30 мм). Наклейте с внутренней стороны стекловолоконную заплатку, заполните отверстие шпаклевкой в 2-3 слоя с промежуточной шлифовкой.
Холодная сварка – для труднодоступных мест. Нанесите состав шпателем, разровняйте вровень с поверхностью, после полимеризации отшлифуйте.
Резиновые пробки – временное решение для отверстий под коммуникации. Используйте только с силиконовым герметиком.

После заделки выполните финишную обработку: отшлифуйте поверхность наждачной бумагой P400-P600, нанесите антикоррозийный грунт и покрасьте в цвет кузова. Для проверки герметичности полейте обработанные зоны водой – отсутствие протечек подтвердит качество работы.

Тип отверстия	Рекомендуемый метод	Время высыхания
Мелкие (до 10 мм)	Пластиковые заглушки	Мгновенно
Средние (10-30 мм)	Холодная сварка	2-4 часа
Крупные (30+ мм)	Стекловолокно + шпаклевка	24 часа

Избегайте методов: заклеивания скотчем, заполнения монтажной пеной или силиконом – эти решения недолговечны и нарушают антикоррозийную защиту. Для отверстий в силовых элементах кузова (лонжероны, стойки) обязательна консультация со специалистом.

Схема установки спойлера на крышку багажника ВАЗ 2114

Подготовьте необходимые инструменты: дрель со свёрлами (Ø3-4 мм), крестовую отвёртку, рожковые ключи, рулетку, маркер, обезжириватель, герметик и ветошь. Проверьте комплектность спойлера: должны присутствовать крепёжные шпильки, гайки, шайбы и уплотнительные прокладки. Очистите поверхность крышки багажника в зоне монтажа от загрязнений.

Снимите крышку багажника для удобства работы либо обеспечьте неподвижную фиксацию в открытом положении. Определите центр крышки и выполните предварительную примерку спойлера. Убедитесь, что конструкция не перекрывает штатные стоп-сигналы и не создаёт помех открыванию/закрыванию.

Пошаговый процесс монтажа

Разметка отверстий: Приложите спойлер к крышке, выровняв по центральной оси. Через монтажные отверстия в основании спойлера поставьте метки маркером на металле. Снимите спойлер и проверьте симметричность разметки относительно краёв крышки.
Сверление: Просверлите отверстия по меткам сверлом Ø3 мм. Обработайте кромки антикоррозийным составом. Для защиты от ржавчины установите в отверстия резиновые уплотнительные кольца из комплекта.
Подготовка поверхностей: Обезжирьте места контакта спойлера и крышки багажника. Нанесите тонкий слой герметика на посадочную плоскость спойлера по периметру монтажных отверстий.
Фиксация: Установите спойлер, совместив отверстия. Вставьте крепёжные шпильки снизу через крышку багажника, наденьте шайбы и затяните гайки с умеренным усилием. Излишки герметика немедленно удалите ветошью.
Контроль качества: Проверьте отсутствие перекосов и зазоров более 1-2 мм. Убедитесь в надёжной фиксации прилагая лёгкое давление. При необходимости добавьте герметик в проблемные стыки.

Важно: Не используйте саморезы вместо штатного крепежа – это вызывает деформацию металла. При отсутствии заводских уплотнителей обработайте соединения автомобильным герметиком для предотвращения коррозии. Первые 24 часа избегайте мойки и эксплуатации на высоких скоростях.

Подбор обвесов под резину шириной от 195 до 215 мм

Установка широкой резины (195-215 мм) требует тщательного подбора обвесов для исключения контакта колес с элементами кузова при движении или поворотах. Основное внимание уделяется передним и задним колесным аркам, а также защите порогов – критичным зонам, где возможны затирания.

Оптимальным решением становятся расширенные версии заводских или тюнинговых подкрылков (локеров), увеличивающие колесные ниши на 20-40 мм. Для полного закрытия зазоров между кузовом и покрышками выбирают комплекты с интегрированными удлиненными брызговиками, сохраняющими защиту от грязи. При монтаже на штатные крепления часто необходимы дополнительные точки фиксации саморезами или клеем.

Ключевые рекомендации по установке

Передние арки: Обязательно используйте пластиковые или полиуретановые подкрылки с жестким креплением к брызговику крыла. Гибкие варианты не обеспечат стабильности формы.
Боковые юбки: Выбирайте модели с усиленными монтажными планками и высотой не менее 120 мм. Обязательна примерка перед фиксацией для контроля зазора с резиной при полной выверке колес.
Задний бампер: Избегайте массивных спойлеров в нижней части. Оптимальны обтекаемые конструкции без выступов внутрь колесной арки.

Элемент	Минимальный зазор	Рекомендуемый материал
Передние подкрылки	15 мм от протектора	Усиленный термопласт
Боковые пороги	20 мм (в зоне изгиба)	Полиуретан / ABS-пластик
Задние дуги	10-12 мм при сжатии подвески	Стеклопластик с армированием

После установки обязательно проверьте кинематику ходовой: раскачайте подвеску домкратом, имитируя нагрузки, и убедитесь в отсутствии касаний во всем диапазоне хода амортизаторов. Особое внимание – внутренней поверхности арок при вывернутых колесах.

Термоформование бампера феном: коррекция контура

Термоформование позволяет исправить мелкие дефекты геометрии пластикового бампера (вмятины, волны, несовпадение стыков) без шпаклевки. Метод основан на свойстве термопластиков размягчаться при нагреве до 100-150°C, становясь податливыми для ручной правки. Используется строительный фен с регулировкой температуры и соплами для концентрации потока воздуха.

Ключевое условие успеха – равномерный прогрев внутренней поверхности бампера на проблемном участке. Перегрев вызывает пузырение пластика или потерю текстуры, а недостаточный нагрев не позволит изменить форму. Работу выполняют на снятом бампере, зафиксированном на ровной поверхности струбцинами через мягкие прокладки, чтобы избежать новых повреждений.

Порядок действий:

Подготовка: Очистите внутреннюю сторону бампера от грязи и обезжирьте. Отметьте маркером зоны коррекции.
Нагрев: Включите фен на среднюю мощность (120-130°C). Держите сопло на расстоянии 15-20 см от поверхности, совершая круговые движения. Контролируйте состояние пластика – он должен стать эластичным (при нажатии пальцем в защитной перчатке остается медленно выравнивающийся след).
Формовка: Сразу после прогрева аккуратно вытяните или вдавите деформированный участок руками (в перчатках!). Для усиления давления используйте деревянные бруски или резиновые киянки.
Фиксация: Удерживайте скорректированный контур 2-3 минуты, пока пластик не остынет. При необходимости повторите прогрев и правку.
Контроль: После полного остывания проверьте контур, приложив бампер к автомобилю или используя лекало.

Критические ошибки:

Локальный перегрев – ведет к короблению или разрушению структуры пластика.
Попытка правки без снятия бампера – высок риск повреждения смежных элементов кузова.
Резкое охлаждение водой – вызывает внутренние напряжения и трещины.

Материал бампера	Рекомендуемая температура	Особенности
Полипропилен (PP)	110-130°C	Наиболее распространен, хорошо формуется
АБС-пластик	100-120°C	Требует осторожности – легко плавится
Полиуретан (PU)	80-100°C	Редко встречается, чувствителен к перегреву

Метод эффективен для устранения зазоров до 5 мм. При серьезных деформациях потребуется усиление каркаса стекловолокном или замена элемента. После термоформки обязательна финишная шлифовка и покраска участка для защиты пластика от УФ-лучей.

Обработка кромок элементов наждачной бумагой P180

После вырезания деталей обвеса из стеклопластика или полиуретана на кромках неизбежно образуются микронеровности, заусенцы и технологические наплывы. Эти дефекты критичны для финального результата: без тщательной обработки шпатлёвка ляжет неравномерно, а на краях могут проявиться сколы после покраски. Грубая обработка крупной абразивной бумагой здесь не подходит – высок риск перестараться и нарушить геометрию кромки.

Наждачная бумага P180 с зернистостью 180 мкм оптимальна для первичной подготовки: она эффективно снимает грубые неровности, но сохраняет контроль над процессом благодаря умеренной абразивности. Такой зернистости достаточно для создания мелкошероховатой поверхности, что обеспечит максимальную адгезию шпатлёвки или грунта. При работе с P180 важно соблюдать методичность и не пропускать участки – необработанные места проявятся позже.

Техника обработки кромок

Выполняйте шлифовку в три этапа:

Закрепите деталь на верстаке струбцинами, исключив вибрации.
Движения – вдоль кромки (не поперёк!), с лёгким равномерным нажимом. Держите бумагу сложенной втрое для жёсткости.
Контролируйте плоскость – прикладывайте металлическую линейку к кромке для проверки отсутствия волн.

Типичные ошибки:

Излишний нажим – вызывает "завалы" кромки и изменение углов
Шлифовка без перерывов – приводит к перегреву и короблению материала
Использование изношенной бумаги – снижает эффективность и оставляет глубокие царапины

Параметр	Рекомендация
Угол наклона бумаги	30-45° к плоскости детали
Скорость движения	1-2 см/сек с равномерным замедлением на краях
Контроль качества	Отсутствие глянца на пластике, равномерная матовая поверхность

Важно! После обработки P180 обязательно обезжирьте кромки антисиликоном – микрочастицы абразива и пластика снижают сцепление материалов. Следующий этап – нанесение эпоксидного грунта или стекловолоконной шпатлёвки для окончательного выравнивания.

Сверловка стоек бампера по заводским направляющим

Основная задача при установке обвеса на ВАЗ 2114 – точное позиционирование стоек бампера относительно кузова. Заводские направляющие, нанесенные на внутренней поверхности бампера, являются ключевыми ориентирами для правильной разметки точек крепления. Их игнорирование неизбежно приведет к перекосу элемента и нарушению геометрии установки.

Для работы потребуется дрель с набором сверл (рекомендуется начинать с малого диаметра и постепенно расширять отверстие), маркер или керн, а также снятый с автомобиля бампер. Предварительная очистка поверхности от грязи и отслоившейся краски в зоне направляющих обязательна – это обеспечит четкую видимость меток и точность сверления.

Последовательность сверловки

Идентификация меток: Тщательно осмотрите внутреннюю часть бампера при хорошем освещении. Заводские направляющие обычно представляют собой выпуклые линии или точечные углубления, образующие крест или окружность в месте будущего отверстия.
Разметка центра: Используя пересечение линий или центр круговой метки, нанесите маркером четкую точку или аккуратно накерните центр будущего отверстия. Это предотвратит соскальзывание сверла.
Предварительное сверление: Начните сверление тонким сверлом (3-4 мм) строго перпендикулярно поверхности бампера в размеченном центре. Это создаст точное пилотное отверстие.
Расширение отверстия: Постепенно увеличивайте диаметр сверла до необходимого размера (обычно 8-10 мм, в зависимости от толщины и типа крепежной ножки стойки обвеса), используя пилотное отверстие как направляющую. Сверлите на низких оборотах, избегая сильного давления, чтобы не повредить пластик.
Обработка кромок: После получения отверстия нужного диаметра аккуратно обработайте его края сверлом большего диаметра или круглым напильником, сняв заусенцы и фаску для плотного прилегания крепежа.

Важные нюансы:

Контроль глубины: Сверлите только пластик бампера! Зафиксируйте глубину сверла или используйте ограничитель, чтобы не повредить элементы за бампером (радиатор, проводка).
Проверка совмещения: После сверления всех отверстий по направляющим обязательно примерьте бампер на автомобиль вместе со стойками обвеса. Убедитесь, что крепежные ножки свободно входят в отверстия без перекоса.
Корректировка: Если стойка не становится идеально ровно, допускается минимальная аккуратная рассверловка отверстия в нужную сторону (не более 1-2 мм), но только после повторной тщательной примерки.

Сверловка строго по заводским направляющим – гарантия того, что стойки обвеса будут установлены симметрично, а сам бампер надежно зафиксирован без щелей и перекосов относительно кузова ВАЗ 2114.

Усиление точек крепления металлическими пластинами

Уязвимые места кузова ВАЗ 2114, особенно зоны крепления амортизаторов и рычагов подвески, подвержены деформации и растрескиванию из-за нагрузок и коррозии. Установка металлических усилительных пластин – эффективный метод предотвращения этих проблем, повышающий жесткость конструкции и продлевающий срок службы узлов. Качественные пластины гасят вибрации и перераспределяют усилия, снижая риск разрыва металла.

Для работы потребуются сами пластины (готовые комплекты или вырезанные по шаблону из стали толщиной 2-3 мм), сварочный аппарат, болгарка с зачистным и отрезным кругами, грунтовка и антикоррозийное покрытие. Обязательно тщательно очистите и обезжирьте места установки, удалите старое лакокрасочное покрытие и ржавчину до чистого металла. Работы предпочтительнее проводить на снятом узле или обеспечив полный доступ к зоне усиления.

Последовательность установки:

Подготовка зон крепления: Снимите колесо, демонтируйте защитный кожух (при необходимости). Болгаркой зачистите места будущей установки пластин до блеска металла, удаляя грязь, ржавчину и старую краску. Контролируйте отсутствие сквозной коррозии.
Примерка и подгонка пластин: Приложите пластину к усиливаемой зоне (например, верхнему стакану стойки передней подвески или проушине задней балки). Убедитесь в плотном прилегании по всей поверхности. При необходимости аккуратно подгоните пластину болгаркой по контуру кузова.
Фиксация и сварка: Надежно зафиксируйте пластину струбцинами. Прихватите ее сваркой в нескольких точках по периметру, избегая перегрева металла. Затем проварите пластину по всему контуру сплошным швом. Контролируйте глубину проплавления.
Защита сварных швов: Дайте швам остыть, затем болгаркой с зачистным кругом аккуратно удалите окалину и следы шлака. Тщательно обработайте сварные швы и всю поверхность пластины преобразователем ржавчины, нанесите антикоррозийную грунтовку и покрасьте для защиты от влаги.

Важно: Сварку выполняйте только на чистом, сухом металле. Избегайте перегрева кузова вблизи топливных или тормозных магистралей. После установки и защиты пластин дайте покрытиям высохнуть перед обратной сборкой узлов.

Выравнивание обвеса перед покраской: подбор шпатлевки

После установки обвеса на ВАЗ 2114 его поверхность требует тщательного выравнивания перед нанесением краски. Заводские неровности, мелкие царапины от монтажа или неидеальная стыковка элементов создают дефекты, которые визуально испортит даже качественная покраска. Шпатлевка – ключевой материал для устранения этих изъянов, формируя идеально гладкую основу под ЛКП.

Правильный выбор типа шпатлевки напрямую влияет на долговечность результата и устойчивость к вибрациям, температурным перепадам и механическим воздействиям. Неподходящий состав может со временем отслоиться, потрескаться или проявить "шагрень", сводя на нет все усилия. Основные критерии выбора – эластичность, адгезия к пластику обвеса и удобство шлифовки.

Критерии выбора шпатлевки для пластикового обвеса

Для пластиковых элементов обвеса ВАЗ 2114 категорически не подходят стандартные автомобильные шпатлевки для металла. Требуются специализированные составы, обладающие особыми свойствами:

Эластичность: Должна компенсировать вибрацию и линейное расширение пластика при нагреве/охлаждении.
Адгезия к пластику: Обязательно наличие в маркировке пометок "Plastic", "для пластика" или "универсальная для пластика и металла".
Мелкозернистость: Обеспечивает гладкость после шлифовки и отсутствие пор.
Быстрое высыхание: Ускоряет процесс подготовки, особенно при работе в гараже.

Наиболее надежными для обвеса считаются двухкомпонентные полиэфирные шпатлевки с пластификаторами. Они обладают необходимой гибкостью и отличной адгезией к полипропилену (PP), полиуретану (PU) или ABS-пластикам, из которых изготавливаются обвесы.

Тип шпатлевки	Подходящие пластики	Преимущества	Недостатки
Двухкомпонентная полиэфирная (с пластификатором)	PP, PU, ABS, Fiberglass	Высокая эластичность, отличная адгезия, устойчивость к вибрации	Требует точного смешивания компонентов, время "жизни" смеси ограничено
Однокомпонентная гибкая (на основе синтетики)	PU, ABS	Простота нанесения (из тюбика/банки), не требует смешивания	Меньшая прочность и эластичность, дольше сохнет, риск усадки
Жидкая (праймер-наполнитель)	Все типы (после адгезионного грунта)	Идеальна для мелких царапин и пор, наносится распылением	Не подходит для заполнения глубоких неровностей (>0.5 мм)

Перед шпатлеванием обязательно выполните подготовку:

Обесжирьте поверхность специальным антисиликоном или уайт-спиритом.
Обработайте зоны нанесения абразивом P180-P240 для создания шероховатости.
Нанесите адгезионный грунт для пластика ("праймер-адгезив"), если этого требует инструкция к шпатлевке.

Наносите шпатлевку тонкими слоями (не толще 3-4 мм за один проход), тщательно просушивая каждый согласно технической карте производителя. Финальную шлифовку проводите абразивами последовательно от P180 (для грубого выравнивания) до P400-P600 (для получения гладкой поверхности под грунт).

Дистанционные втулки для регулировки зазоров арки

Дистанционные втулки (проставки, шайбы) – это металлические кольца различной толщины, устанавливаемые между ступицей колеса и креплением подвески. Их основная задача – изменение положения колеса относительно кузова автомобиля в горизонтальной плоскости. Это позволяет увеличить колею и отодвинуть колесо от элементов кузова внутри арки.

Применение таких втулок на ВАЗ 2114 становится актуальным в случаях, когда после установки более широких дисков или покрышек с увеличенным вылетом (ET) колесо начинает цеплять за элементы крыла, амортизаторную стойку или элементы подвески при поворотах или проезде неровностей. Они физически отодвигают колесо наружу, создавая необходимый зазор.

Ключевые аспекты выбора и установки

Правильный подбор и монтаж дистанционных втулок критически важны для безопасности:

Определение необходимой толщины: Толщина втулки (обычно от 3 мм до 25 мм) подбирается строго под конкретную проблему:
- Замерьте зазор между проблемной точкой арки/подвески и шиной в статике.
- Оцените необходимый запас для динамических нагрузок (крен, сжатие подвески).
- Начните с минимально необходимой толщины (часто достаточно 5-10 мм).
Материал и качество: Используйте ТОЛЬКО втулки из высокопрочной стали (не алюминий!) с точной обработкой посадочных поверхностей и отверстий. Качество крепежа в комплекте должно быть безупречным (класс прочности 10.9 и выше).
Длина шпилек/болтов: При установке втулок толщиной более 3-5 мм КРАЙНЕ ВАЖНО заменить стандартные шпильки ступицы на более длинные. Новая шпилька должна выступать из гайки минимум на 5-6 витков резьбы.
Процесс установки:
1. Поддомкратьте автомобиль, снимите колесо.
2. Открутите гайки крепления колеса, снимите колесо.
3. Открутите гайки крепления тормозного суппорта (подвесьте его, не давая висеть на шланге).
4. Выбейте старые шпильки из ступицы молотком через проставку.
5. Установите новые, более длинные шпильки, запрессовав их гайками или специальным инструментом.
6. Наденьте дистанционную втулку на новые шпильки ступицы.
7. Установите тормозной диск (если снимался), суппорт обратно, затяните его болты с требуемым моментом.
8. Установите колесо на шпильки через втулку, затяните новые гайки крест-накрест с правильным моментом.

Важные предупреждения: Установка проставок изменяет параметры подвески. Избыточная толщина (более 15-20 мм) может привести к критической нагрузке на ступичный подшипник и его быстрому выходу из строя, увеличению усилия на руле, ухудшению устойчивости. Обязательно проверьте отсутствие контакта колеса со всеми элементами арки и подвески на полном ходу сжатия и отбоя, а также при вывернутых колесах, после установки.

Как избежать трещин обвеса от вибраций кузова

Основной причиной появления трещин на элементах обвеса ВАЗ 2114 являются динамические нагрузки от вибрации кузова. Жесткая фиксация пластиковых деталей к подвижному основанию приводит к концентрации напряжений в точках крепления и на изгибах, что провоцирует растрескивание материала при длительной эксплуатации.

Снизить риски повреждений позволяет комплексный подход, направленный на гашение колебаний и обеспечение подвижности соединений. Ключевое значение имеют правильный монтаж и использование специальных демпфирующих элементов, компенсирующих разницу в амплитудах вибрации между кузовом и обвесом.

Эффективные методы защиты

Применение демпферных прокладок:

Устанавливайте резиновые или силиконовые шайбы между кузовом и крепежными площадками обвеса
Используйте уплотнительную ленту на стыкующихся поверхностях для поглощения микровибраций
Наносите антискрипный состав (типа LIQUI MOLY Kupfer-Spray) на зоны контакта деталей

Гибкое крепление ответственных узлов:

Замените стандартные саморезы на болты с нейлоновыми гайками – они допускают микросдвиги
В зонах повышенной нагрузки (передние края крыльев, места крепления бампера) применяйте крепеж с виброизолирующими втулками
Обеспечьте технологический зазор 2-3 мм между кузовными панелями и обвесом

Проблемная зона	Решение	Материалы
Крепление переднего бампера	Дублирующие кронштейны с резиновыми проставками	Автоармирующая лента, термостойкий силикон
Стыки порогов	Плавающее крепление на эластичных хомутах	Полиуретановый герметик, демпферная лента 3M
Задние спайлеры	Клеевой монтаж с виброизоляционной подложкой	Двусторонний скотч VHB, полиуретановый клей

Дополнительное усиление конструкции: Вклейте армирующую сетку из стекловолокна с внутренней стороны в местах изгибов и точек крепления – это увеличит прочность без потери эластичности. Для локального ремонта трещин используйте пластиковую сварку с присадкой, а не эпоксидные составы.

Регулярная диагностика (раз в 3 месяца) состояния крепежей и демпферов предотвратит критический износ: проверяйте затяжку болтов, целостность прокладок и отсутствие деформаций в местах прилегания обвеса к кузову.

Эластичные герметики для компенсации деформаций

При установке обвеса на ВАЗ 2114 между кузовными панелями и пластиковыми элементами возникают микрощели из-за разницы температурного расширения материалов и вибраций. Жесткие составы (типа эпоксидных смол) растрескиваются под нагрузкой, нарушая герметичность соединения и эстетику.

Эластичные герметики специально разработаны для подвижных швов. Их ключевое свойство – способность многократно сжиматься и растягиваться без потери адгезии. Это предотвращает появление трещин, защищает стыки от воды, грязи и коррозии, обеспечивая долговечность обвеса.

Критерии выбора и применение

Для работ с обвесом ВАЗ 2114 выбирайте герметики с такими параметрами:

Высокая эластичность (удлинение при разрыве ≥ 300%)
Адгезия к металлу, пластику (включая ABS/полиуретан) и лакокрасочному покрытию
Устойчивость к УФ-излучению, перепадам температур (-40°C до +90°C)
Водо- и влагостойкость
Нейтральный тип отверждения (не повреждает пластик)

Технология нанесения:

Обезжирьте стыкуемые поверхности ацетоном или антисиликоном
Нанесите герметик тонким непрерывным слоем (3-5 мм) на одну из поверхностей
Сразу установите элемент обвеса, зафиксируйте крепежом
Удалите излишки влажной салфеткой до полимеризации
Не нагружайте шов 12-24 часа (точное время указано на упаковке)

Тип герметика	Особенности	Примеры марок
Силиконовый	Максимальная эластичность, устойчивость к воде. Не окрашивается.	Permatex Ultra Black, ABRO 3-in-1
Полиуретановый	Прочнее силикона, выдерживает механические нагрузки. Допускает окраску.	SikaTack Drive, Terostat MS 939
Акриловый	Дешевле аналогов, легко шлифуется и красится. Меньшая эластичность.	Done Deal DD6789, Tytan Professional

Полиуретановые составы оптимальны для крепления спойлеров и арок, где важна прочность. Для бамперов и локеров достаточно силикона. Акрил подойдет для статичных зон с последующей покраской шва.

Установка подкрылков: последовательность защелкивания

Неправильный порядок фиксации элементов может привести к перекосу детали, образованию щелей или повреждению крепежных клипс. Соблюдение рекомендованной последовательности обеспечивает плотное прилегание подкрылка к кузову по всей длине и корректную работу фиксаторов.

Начинайте монтаж с центральной части арки, постепенно двигаясь к переднему и заднему краям крыла. Это позволяет равномерно распределить нагрузку на пластиковые защелки и избежать деформации подкрылка при фиксации крайних точек.

Пошаговая процедура

Совместите центральный крепежный выступ подкрылка с отверстием в колесной арке
Защелкните три центральные клипсы (расположенные ближе к середине детали)
Фиксируйте крепления по направлению к переднему бамперу, защелкивая по 1-2 клипсы за раз
Повторите процесс для задней части, двигаясь к области порога
Проверьте равномерность зазора по всему периметру установленной детали
Убедитесь в отсутствии вибраций, плотно постучав ладонью по поверхности подкрылка

Важно: при защелкивании нажимайте на площадку вокруг клипсы, а не на край подкрылка. При сопротивлении фиксатора слегка подвигайте деталь вверх-вниз для совмещения крепежных элементов.

Прокладка крепежа зеркал повторяющегося обвеса

Прокладка крепежа зеркал в повторяющемся обвесе ВАЗ 2114 требует точного позиционирования отверстий относительно кузова и элементов обвеса. Используйте оригинальные крепежные точки производителя обвеса, чтобы избежать перекосов и напряжения пластика. Предварительно разложите все элементы на ровной поверхности, сверяя геометрию со схемой монтажа из инструкции.

Обязательно применяйте термостойкие резиновые или силиконовые прокладки между кронштейнами зеркал и кузовом для компенсации вибраций и предотвращения потертостей лакокрасочного покрытия. Убедитесь, что толщина прокладок соответствует глубине крепежных втулок обвеса – слишком толстые элементы приведут к люфту, а тонкие не обеспечат герметичность.

Ключевые этапы монтажа

Разметка посадочных мест: Через технологические отверстия обвеса нанесите метки на кузов маркером, используя зеркало как шаблон
Обработка поверхностей: Обезжирьте контактные зоны кузова и тыльную сторону кронштейнов антисиликоном
Установка демпферов: Наденьте прокладки на крепежные шпильки зеркал перед фиксацией
Фиксация с контролем усилия: Затягивайте гайки динамометрическим ключом с усилием 8-10 Н·м, избегая деформации пластика

Тип прокладки	Материал	Толщина (мм)	Назначение
Базовая	Маслобензостойкая резина	2-3	Равномерное распределение нагрузки
Герметизирующая	Вспененный силикон	1-1.5	Защита от коррозии в зазорах

После установки проверьте отсутствие дребезжания на неровностях дороги, плавно наращивая скорость до 60 км/ч. При появлении вибраций демонтируйте узел и добавьте компенсационные шайбы под гайки. Регулярно контролируйте затяжку крепежа первые 500 км пробега из-за естественной усадки прокладок.

Защита точек крепления от коррозии антигравийным герметиком

Металлические элементы крепления обвеса (кронштейны, саморезы, болтовые соединения) постоянно контактируют с влагой, реагентами и грязью. Это неизбежно приводит к окислению металла, ослаблению конструкции и постепенному разрушению точек фиксации. Особенно уязвимы зоны сверловки новых отверстий под спойлеры или пороги, где заводское защитное покрытие кузова нарушено.

Антигравийный герметик на каучуковой основе создаёт эластичный барьер, полностью изолирующий металл от внешней среды. Его ключевые преимущества – устойчивость к вибрациям, температурным перепадам (-50°C...+120°C) и механическим воздействиям. После полимеризации материал сохраняет гибкость, не трескается и не отслаивается даже при динамических нагрузках на обвес.

Технология обработки соединений

Этапы работ:

Подготовка поверхности: Обезжирьте места креплений и 5-7 см вокруг них уайт-спиритом. Зачистите ржавчину до чистого металла шкуркой Р80-Р120. Удалите пыль и остатки абразива.
Грунтование: Нанесите антикоррозийный грунт (например, эпоксидный) на зачищенные зоны. Это улучшит адгезию герметика и обеспечит дополнительную защиту.
Нанесение герметика:
- Наденьте защитные перперчатки
- Срежьте носик тубы под углом 45° (диаметр отверстия 3-5 мм)
- Наносите состав непрерывной полосой толщиной 2-3 мм, полностью покрывая крепёж и прилегающие поверхности
- Уделите внимание стыкам между кузовом и элементами обвеса
Формирование слоя: Смочите шпатель или палец в мыльном растворе, аккуратно разровняйте герметик, создавая плавный переход от крепежа к кузову. Это предотвратит задержку воды.

Важные нюансы:

Время сушки	24 часа до контакта с водой, 72 часа до полной полимеризации
Расход	1 туба 310 мл на 8-10 точек крепления
Рекомендуемые марки	Novol Protect 700, Dinitrol 4941, Body 990

Обязательно обработайте герметиком тыльную сторону крепёжных пластин обвеса перед установкой. Для контроля состояния покрытия раз в 2 года обновляйте защитный слой на видимых участках – герметик легко окрашивается после высыхания.

Сопряжение формы порога с линией боковины кузова

Геометрия порога должна точно повторять изгиб нижней кромки двери и линии пороговой зоны штатного кузова. Несоответствие приведет к визуальному дисбалансу: обвес будет "торчать" или создавать неестественную тень, подчеркивая установку неоригинальной детали. Особое внимание уделите стыковке с арками колес – здесь кривизна максимальная, и даже небольшой зазор станет заметен.

Приложите порог к месту монтажа без фиксации и оцените:

Радиус сопряжения в зоне переднего и заднего крыла
Параллельность верхней кромки обвеса линии дверного проема по всей длине
Отсутствие зазоров между металлом кузова и внутренней поверхностью порога

Для точного позиционирования используйте регулировочные прорези в крепежных ушках. Начинайте фиксацию с центра, двигаясь к краям, попеременно затягивая саморезы с обеих сторон. Если форма не идеально легла:

Не пытайтесь "дожать" порог силой – это создаст напряжения
Ослабьте крепеж и проверьте совпадение контрольных точек (арки, стойки)
При необходимости аккуратно подгоните посадочные лапки напильником

Помните: правильное сопряжение – не только эстетика, но и защита от коррозии. Плотное прилегание исключает забивание грязи в щели и скапливание влаги под обвесом.

Схемы крепления стронгеров бампера к лонжеронам

Надежная фиксация стронгеров (силовых элементов обвеса) к лонжеронам кузова – критически важный этап установки. От качества этого соединения напрямую зависит безопасность эксплуатации и способность обвеса выполнять свои функции при ударе. Неправильный монтаж может привести к деформациям кузова или отрыву элемента.

Основные схемы крепления подразделяются на штатные (используют существующие точки крепления) и адаптивные (требуют доработки лонжеронов). Выбор зависит от конструкции конкретного обвеса, материала стронгеров (металл, карбон) и требований к жесткости. Все соединения должны обеспечивать равномерное распределение нагрузки и исключать люфт.

Распространенные варианты крепления

Болтовое через штатные проушины: Используются заводские отверстия в торцах лонжеронов. Стронгеры оснащаются ответными пластинами с отверстиями. Требует точного позиционирования, подходит для легких обвесов.
Кронштейны Г-образной формы: Самодельные или готовые кронштейны привариваются/прикручиваются к вертикальным стенкам лонжеронов. Обеспечивают повышенную жесткость, распространены для металлических стронгеров.
Сквозное стягивание на болтах: Через предварительно просверленные отверстия в лонжероне и стронгере пропускается длинный болт с гайкой. Наиболее надежный метод для тяжелых обвесов, требует точной разметки и усиления точки крепежа в лонжероне.
Комбинированное (кронштейн + проушина): Сочетает фиксацию через штатную точку и дополнительный кронштейн на корпусе лонжерона для компенсации разнонаправленных нагрузок.

Способ крепления	Надежность	Сложность установки	Требуемые доработки	Рекомендуемый материал стронгера
Болтовое (штатные проушины)	Средняя	Низкая	Минимальные	Пластик, стекловолокно
Г-образные кронштейны	Высокая	Средняя	Сверловка/сварка кронштейнов	Металл
Сквозное стягивание	Очень высокая	Высокая	Сверловка лонжерона, усиление втулками	Металл, карбон
Комбинированное	Высокая	Средняя/Высокая	Сверловка, установка кронштейнов	Металл, карбон

Ключевые требования при монтаже: Обязательное применение серьезных уплотнительных шайб (гроверных, стопорных) для предотвращения самооткручивания. Точное соблюдение геометрии – оси крепления стронгеров должны строго совпадать с осью лонжеронов. Запрещается крепление исключительно к тонкостенным элементам кузова (крыльям, фаркопам) без связи с лонжероном.

Замер геометрии кузова перед комплексной установкой

Точность установки обвесов напрямую зависит от правильной геометрии кузова. Деформации лонжеронов, порогов или элементов подвески, незаметные визуально, приведут к перекосу пластиковых элементов, возникновению недопустимых зазоров и проблемам с крепежом. Без предварительного замера монтаж даже качественных комплектующих превратится в бесконечную подгонку с риском повреждения деталей.

Профессиональный замер выполняется на стапеле или оптической/лазерной измерительной системе. Специалист фиксирует контрольные точки кузова (крепления подвески, проемы дверей, точки крепления силового каркаса) и сравнивает их положение с эталонными заводскими данными конкретной модели ВАЗ 2114. Результаты показывают отклонения в миллиметрах по осям X (длина), Y (ширина) и Z (высота).

Почему этап критически важен:

Предотвращение перекоса: Установка спойлера, бампера или порогов на деформированное основание гарантирует визуальный брак.
Соосность элементов: Боковые юбки и пороги должны быть строго параллельны земле и друг другу.
Ровные зазоры: Неправильная геометрия создаст неравномерные щели между обвесом, крыльями и дверьми.
Правильная нагрузка: Деформации увеличат напряжение в точках крепления, приводя к трещинам пластика.

Действия при обнаружении отклонений:

Минимальные расхождения (в пределах допуска производителя обвесов, обычно до 3-4 мм): Учитываются при монтаже с помощью регулировочных проставок или коррекции крепежных отверстий.
Значительные деформации: Требуется обязательная правка кузова на стапеле до начала работ с обвесами. Монтаж на кривое основание запрещен.

Компенсаторы напряжения для крупногабаритных спойлеров

Крупногабаритные спойлеры на ВАЗ 2114 часто оснащаются интегрированной светодиодной подсветкой стоп-сигналов, что создаёт дополнительную нагрузку на штатную электропроводку автомобиля. Компенсаторы напряжения (реле-стабилизаторы) предотвращают просадки напряжения в цепи при активации подсветки, особенно заметные при одновременной работе фар, обогрева стекла и других потребителей энергии. Их использование критически важно для стабильного свечения светодиодов без мерцания и защиты бортовой сети от перегрузок.

Без компенсаторов владелец рискует столкнуться с некорректной работой стоп-сигналов спойлера: светодиоды могут тускнеть, мигать или полностью гаснуть при нажатии на педаль тормоза. В долгосрочной перспективе это провоцирует перегрев проводки, ускоренную деградацию светодиодных модулей и ложные срабатывания предохранителей. В особых случаях возможны сбои в работе смежных электронных систем из-за колебаний напряжения.

Критерии выбора компенсаторов

Ток нагрузки: устройство должно выдерживать суммарный ток всех светодиодов спойлера с запасом 20-30% (например: при потреблении 5А выбирайте модель на 6-7А).
Тип подключения: универсальные клеммы («мама»/«папа») для врезки в разрыв штатной проводки стоп-сигналов.
Защита от переполюсовки и КЗ: наличие встроенных предохранителей и диодной изоляции.
Корпус: герметичный пластик с классом защиты IP67 для установки в подкапотном пространстве или багажнике.

Порядок установки:

Отключите минусовую клемму АКБ.
Определите провод штатного стоп-сигнала в жгуте задней оптики (обычно чёрно-красный).
Врежьте компенсатор в разрыв этого провода, соблюдая полярность (вход/выход помечены на корпусе).
Подключите питание устройства напрямую к плюсовой клемме АКБ через предохранитель (сечение провода – 1.5-2.5 мм²).
Закрепите корпус на кузове пластиковыми хомутами, избегая зон с высокой температурой.
Проверьте работу стоп-сигналов при запущенном двигателе и включённых фарах.

Параметр	Рекомендуемое значение	Примеры моделей
Рабочее напряжение	12-15V	HELLA 6PT 010 801-071
Макс. ток (постоянный)	10А	JAP 112-374
Температурный диапазон	-40°C до +85°C	SSR-40A

Для проверки корректности работы компенсатора замерьте напряжение на клеммах светодиодного модуля спойлера при активном стоп-сигнале. Показатели должны быть стабильными (13.2-14V) независимо от количества включённых потребителей. Регулярно осматривайте места соединений на предмет окисления контактов.

Обрезка заводских брызговиков под спортивные арки

Обрезка штатных брызговиков необходима при установке расширенных спортивных арок на ВАЗ 2114. Заводские элементы выступают за габариты новых обвесов, создавая неаккуратные щели и нарушая общую эстетику кузова. Без корректной подгонки визуальный эффект от тюнинга будет испорчен.

Процесс требует точной разметки и аккуратного раскроя металла. Используйте УШМ (болгарку) с отрезным диском по металлу, маркер для чертежей, наждачную бумагу разной зернистости и антикоррозийную грунтовку. Обязательно демонтируйте брызговики с автомобиля перед обработкой – это гарантирует безопасность и точность работ.

Пошаговая инструкция по модификации

Снятие элементов: Открутите крепёжные болты в колесных арках и снимите брызговики. Очистите их от грязи и обезжирите поверхность.
Разметка: Приложите спортивную арку к месту установки. Маркером нанесите на брызговик линию отреза, соответствующую контуру нового обвеса с запасом 3-5 мм внутрь.
Резка: Фиксируя деталь струбцинами, выполните рез по разметке болгаркой. Держите инструмент под постоянным углом 90° к поверхности для получения ровного среза.
Обработка кромок:
- Снимите заусенцы напильником.
- Отшлифуйте края наждачной бумагой P120-P220.
- Прогрунтуйте срез в 2 слоя с промежуточной сушкой.
Проверка и установка: Приложите модифицированный брызговик к кузову, совместив с аркой. При необходимости скорректируйте форму. Зафиксируйте деталь штатными болтами.

Критически важно: Тщательно обработайте все срезы антикорром! Неошлифованные края начнут ржаветь после первого дождя. Для долговечности покройте зоны реза краской в цвет кузова или используйте герметик.

Демонтаж фар при установке измененных бамперных профилей

Снятие фар становится обязательным этапом при монтаже тюнингованных бамперов из-за изменения геометрии передней части кузова. Новые профили часто имеют иную форму и увеличенные размеры, что создает физические помехи для стандартного расположения оптики. Попытки обойтись без демонтажа приводят к риску повреждения как фар, так и свежеустановленного обвеса при последующей сборке.

Работу начинают с обесточивания автомобиля, сняв клемму с аккумулятора для предотвращения коротких замыканий. Далее необходимо получить доступ к крепежным элементам фар из моторного отсека - для этого открывают капот и снимают декоративную накладку радиатора при ее наличии. Особое внимание уделяют фиксации проводки, чтобы избежать обрыва проводов в процессе.

Пошаговая процедура демонтажа

Отсоединение разъемов питания:
- Нажмите фиксатор колодки проводов
- Аккуратно потяните разъем вдоль оси штекеров
- Изолируйте контакты от влаги чистой ветошью

Выкручивание крепежных болтов:

Расположение	Количество	Инструмент
Верхние точки	2 шт	Головка на 8 мм
Боковые регулировочные	2 шт	Крестовая отвертка
Нижнее крепление	1 шт	Торцевой ключ 10 мм

Извлечение фары из посадочного гнезда:
- Освободите корпус от резиновых уплотнителей
- Покачивая из стороны в сторону, потяните на себя
- Избегайте контакта с кузовными элементами

После демонтажа обязательно закройте технологические отверстия в кузове полиэтиленом для защиты от пыли и влаги. Фары храните в вертикальном положении стеклом вверх на мягкой поверхности. При установке бампера сначала монтируйте оптику в новые посадочные места обвеса, только после этого возвращая блоки фар на штатные позиции в кузове для точного позиционирования.

Адаптация противотуманных фар под нештатный бампер

Главная сложность при установке нештатного бампера на ВАЗ 2114 – отсутствие заводских посадочных мест под противотуманные фары. Это требует самостоятельной разметки и модификации конструкции. Неправильное позиционирование приведет к снижению эффективности освещения или повреждению фар от вибрации.

Перед началом работ демонтируйте бампер и примерьте фары к предполагаемым точкам крепления. Убедитесь, что между корпусом фары и элементами подвески остаётся зазор 15-20 мм для компенсации вибраций. Особое внимание уделите углу наклона: световой пучок должен быть направлен параллельно дорожному покрытию.

Технологии монтажа

Для фиксации фар применяют три основных метода:

Изготовление металлических кронштейнов – из стальной полосы толщиной 2-3 мм выгибаются П-образные держатели, которые крепятся к силовым элементам бампера саморезами с пресс-шайбами
Моделирование посадочных платформ – с помощью стеклоткани и эпоксидной смолы формируются стаканы, повторяющие контур фары. Требует навыков работы с композитами
Использование регулируемых хомутов – универсальные нейлоновые стяжки с металлической основой (например, ESET QuickFit). Подходят для бамперов со сложным рельефом

Метод	Инструменты	Время работы
Кронштейны	Болгарка, дрель, тиски	3-4 часа
Композитные платформы	Шлифмашинка, кисти, струбцины	2 дня (с учётом полимеризации)
Регулируемые хомуты	Отвёртка, пассатижи	40-60 минут

После механического монтажа герметизируйте технологические зазоры термостойким силиконом (до -60°C) для защиты от влаги и грязи. При подключении электропроводки обязательно используйте реле и отдельный предохранитель номиналом 15А, заводская сеть ВАЗ 2114 не рассчитана на прямую коммутацию нагрузки.

Обязательно выполните юстировку фар на регулировочном стенде. Контрольные параметры для противотуманок: центр светового пятна должен находиться на высоте 30-40 см от земли при замере на расстоянии 5 метров от автомобиля, с смещением вправо от продольной оси авто на 15-20 см.

Маркировка мест распила для установки двойного диффузора

Точная разметка – критически важный этап, так как ошибки приведут к необратимой порче бампера и нарушению геометрии обвеса. Используйте только качественные инструменты: строительный карандаш с тонким грифелем, малярный скотч и металлическую линейку длиной от 50 см.

Перед разметкой тщательно очистите рабочую поверхность бампера от грязи и обезжирьте её. Снимите элемент с автомобиля и разместите на ровном устойчивом основании. Приложите двойной диффузор к задней части бампера, совмещая технологические крепления и края.

Пошаговая инструкция по разметке

Этапы нанесения контуров:

Закрепите диффузор в проектном положении с помощью струбцин или помощника, исключая смещение
Обклейте зону будущего реза малярным скотчем – это улучшит видимость линий и защитит края от сколов
Через монтажные отверстия диффузора нанесите метки на скотч с шагом 2-3 см
Соедините точки сплошной линией по линейке, дублируя контур каждой секции диффузора

Контрольные параметры разметки:

Зона распила	Отступ от края (мм)	Особенности
Центральная часть	15-20 от кромки бампера	Параллельно штатному срезу
Боковые секции	30-40 от колесных арок	С учетом зазора для виброкомпенсации
Крепежные фланцы	По шаблону диффузора	Отверстия Ø8 мм с отступом 5 мм от линии реза

Обязательно сверьте симметричность меток с обеих сторон бампера, используя рулетку. После завершения разметки повторно приложите диффузор, убедившись в совпадении контуров до начала резки.

Усиление креплений обтекателя радиатора саморезами М6х12

Штатные пластиковые клипсы обтекателя радиатора ВАЗ 2114 часто ломаются от вибрации и ударов, что приводит к отхождению детали от кузова и ухудшению аэродинамики. Использование саморезов М6х12 вместо заводских крепежей обеспечивает жёсткую фиксацию обвеса и предотвращает его провисание даже при эксплуатации на плохих дорогах.

Перед установкой убедитесь, что отверстия в кузове под крепления очищены от ржавчины и грязи, а посадочные места обтекателя плотно прилегают к поверхности. Применяйте саморезы с пресс-шайбой и резиновыми уплотнительными кольцами – это исключит коррозию и деформацию пластика при затяжке.

Пошаговая технология монтажа

Снимите старые клипсы, аккуратно поддев их монтажной лопаткой.
Просверлите направляющие отверстия Ø5 мм в кузовных усилителях через технологические пазы обтекателя.
Обработайте кромки отверстий антикором и нанесите герметик на зоны контакта детали с кузовом.
Зафиксируйте обвес саморезами, начиная с центральных точек крепления, без перетяжки (момент закручивания – не более 8 Н∙м).
Проконтролируйте равномерность зазоров по всему периметру установки.

Критические нюансы: При сверлении избегайте повреждения радиатора и проводки за кузовной панелью. Используйте саморезы только из нержавеющей стали А2 или А4 – обычные стальные метизы быстро ржавеют. Для защиты от дребезжания под шляпки подкладывайте шайбы EPDM.

Параметр	Штатные клипсы	Саморезы М6х12
Ресурс крепления	1-2 года	8+ лет
Сопротивление вибрации	Низкое	Высокое
Риск потери детали	Высокий	Минимальный

Важно: Данный метод не подходит для обтекателей с заводскими пластмассовыми резьбовыми втулками – при закручивании метиза они разрушаются. В таких случаях требуется предварительная установка металлических резьбовых вставок типа "елочка".

Сочетание цвета кромок с основным тоном кузова

Гармоничное сочетание цвета защитных кромок с основным оттенком кузова критично для целостности визуального восприятия ВАЗ 2114. Неудачный подбор создаст эффект "заплаток" и нарушит геометрию линий, тогда как правильная комбинация подчеркнёт стиль и скроет стыки элементов.

При выборе ориентируйтесь на принцип контраста или единства: либо тон в тон с кузовом для лаконичного вида, либо осознанный контраст для выделения элементов. Учитывайте также состояние ЛКП – на выгоревшей краске сложно добиться идеального совпадения оттенков.

Цвет кузова	Безопасный вариант	Смелый акцент
Синий	Тёмно-синий	Оранжевый
Зелёный	Оливковый	Золотистый
Красный	Чёрный матовый	Серебристый

Полировка обвесов после монтажа: технология финишной обработки

После установки обвеса на ВАЗ 2114 поверхность требует устранения микроцарапин, следов шлифовки и локальных матовых участков. Финишная полировка возвращает пластику глянцевый блеск, выравнивает текстуру и маскирует мелкие дефекты, возникшие при монтаже. Без этой процедуры даже качественно установленный обвес будет выглядеть неаккуратно.

Технология включает последовательную обработку абразивными составами разной зернистости с переходом от грубых к мягким. Используются специальные автохимия и инструменты, учитывающие особенности термопластика (ABS, ПВХ), из которого изготовлены обвесы. Неправильная полировка может вызвать перегрев и деформацию поверхности.

Пошаговая инструкция по полировке

Подготовка:
- Тщательно вымойте и обезжирьте поверхность изопропиловым спиртом
- Заклейте смежные детали малярным скотчем для защиты ЛКП
- Убедитесь в отсутствии глубоких сколов (требуют шпатлевания)
Грубая шлифовка:
- Обработайте зоны с неровностями влажной наждачной бумагой P800-P1000
- Двигайтесь крестообразными движениями без сильного нажима
- Смывайте абразивную пыль после каждого этапа
Полировка машинкой:
- Используйте орбитальную полировальную машинку (об/мин: 1200-1800)
- Нанесите абразивную пасту на поролоновый круг (жёлтый/оранжевый)
- Обрабатывайте секциями 50×50 см, равномерно распределяя нажим
Финишный глянец:
- Смените пасту на безабразивную полироль, круг на чёрный (мягкий)
- Уменьшите скорость до 900-1000 об/мин для финального прохода
- Удалите остатки полироли микрофиброй без ворса

Материал	Этап обработки	Рекомендуемая автохимия
ABS-пластик	Грубая полировка	Koch Chemie P6, Menzerna PF2500
Полиуретан	Финишный глянец	Sonax Profiline NanoPolish, 3M Perfect-It

Критические ошибки: использование восковых составов (забивают поры пластика), полировка без промежуточной очистки, перегрев поверхности свыше 60°C. Для поддержания блеска обрабатывайте обвес антистатическим спреем раз в 2 месяца.

Контрольные замеры дорожного просвета после установки

После монтажа обвеса на ВАЗ 2114 выполните обязательные замеры дорожного просвета в ключевых точках. Это критически важно для оценки реального влияния тюнинга на геометрию автомобиля и предотвращения повреждений при эксплуатации. Замеры проводятся на ровной площадке с нормативным давлением в шинах и без дополнительной нагрузки в салоне.

Основные точки контроля: центральная часть переднего бампера (самая выступающая зона обвеса), середина порогов (особенно при наличии боковых юбок), задний бампер в зоне выхода выхлопной трубы, а также под защитой картера двигателя. Фиксируйте результаты для каждой стороны отдельно, так как возможен перекос.

Порядок выполнения замеров

Установите автомобиль на абсолютно ровную жесткую поверхность (асфальт, бетон).
Проверьте давление во всех шинах (рекомендуемое для ВАЗ 2114: 1.9-2.0 атм).
Используйте металлическую линейку или рулетку с точностью до 1 мм.
Измерьте расстояние от земли до нижних точек:
- По центру переднего бампера (под номерным знаком)
- Под порогами у передних и задних дверей
- В центральной части заднего бампера
- Под картером двигателя (если защита не снималась)
Зафиксируйте результаты в таблице для сравнения с заводскими значениями.

Точка замера	Стандарт (мм)	После обвеса (мм)	Разница (мм)
Передний бампер	170-180
Пороги	165-170
Задний бампер	180-190
Защита картера	155-160

Критические отклонения: Если клиренс в любой точке менее 140 мм, эксплуатация становится опасной. Обвес будет цеплять рельеф дороги, особенно при загрузке салона или проезде лежачих полицейских.

Дополнительная проверка: После замеров совершите тестовый заезд с пассажиром на заднем сиденье через неровности. Прислушивайтесь к возможным ударам или скрежету в зоне установки обвеса. Это выявит проблемы, не обнаруженные при статичном контроле.

Если выявлено критическое снижение просвета, рассмотрите:

Корректировку креплений обвеса для поднятия элементов
Установку усиленных пружин подвески
Замену обвеса на версию с меньшим вылетом

Таблица совместимости комплектующих от разных производителей

При подборе обвеса для ВАЗ 2114 критически важно учитывать совместимость элементов от разных брендов. Несоответствие геометрии или креплений приведёт к необходимости дорогостоящих доработок или полной замене деталей.

В таблице ниже приведены проверенные комбинации комплектующих для распространённых тюнинг-элементов. Данные актуальны для моделей 2003-2013 гг выпуска.

Элемент обвеса	Производитель	Совместимые бренды креплений	Рекомендуемый герметик
Передний бампер	K-Sport	InExtremis, Точка Опоры	3M 08682
Задний бампер	KAD	K-Sport, K&K	ABRO 3D-CARBON
Пороги	Точка Опоры	KAD, InExtremis	Terostat MS 939
Спойлер	DTM-Tuning	Любые универсальные	Loctite 5900
Арки	K&K	Точка Опоры, DTM-Tuning	Novol Fixer

Защита от вырывания: минимальная глубина вворачивания саморезов

Недостаточная глубина вворачивания саморезов – основная причина отрыва обвеса на высоких скоростях или при механическом воздействии. Саморез, не достигший минимального заглубления, не формирует надежного соединения с металлом кузова, работая лишь на срез резьбы. Это критично для переднего бампера и спойлеров, испытывающих максимальные аэродинамические нагрузки.

Минимальное заглубление резьбовой части в металл кузова должно составлять не менее 8-10 мм. Это гарантирует, что нагрузка распределяется по нескольким виткам резьбы, а не концентрируется на кончике самореза. Учитывайте суммарную толщину обвеса и усилительных элементов (например, кронштейнов), чтобы подобрать крепеж корректной длины.

Факторы влияния и практические рекомендации

Ключевые параметры для расчета глубины:

Толщина обвеса: Пластик (3-5 мм), стеклопластик (4-6 мм), полиуретан (5-8 мм).
Наличие подложек/проставок: Увеличивают общую толщину фиксируемого "пакета".
Качество металла кузова: Ржавые или истонченные участки требуют увеличения глубины до 12-15 мм.

Материал обвеса	Минимальная глубина в металл	Рекомендуемая длина самореза*
Пластик (3 мм)	8 мм	12-14 мм (3+8+1 мм запас)
Стеклопластик (5 мм)	10 мм	16-18 мм
Полиуретан (6 мм)	10 мм	17-20 мм

*Без учета толщины проставок/усилителей. Для бампера с кронштейном добавьте 3-5 мм к длине.

Техника монтажа:

Сверлите направляющее отверстие в обвесе диаметром на 1-2 мм меньше самореза.
В металле кузова создайте отверстие сверлом на 0.5 мм меньше диаметра самореза.
Вкручивайте саморез перпендикулярно поверхности до плотного прилегания шайбы.
Используйте крепеж с пресс-шайбой и антикоррозионным покрытием.

Проверяйте соединение через 100-200 км пробега: подтяжка часто требуется из-за усадки материалов обвеса. Избегайте перетяжки – это вызывает деформацию пластика и уменьшает фактическую глубину погружения в металл.

Список источников

При подготовке материалов использовались специализированные технические ресурсы и практические руководства, посвящённые тюнингу отечественных автомобилей. Акцент сделан на проверенные данные по совместимости, монтажным особенностям и эксплуатационным требованиям к обвесам для ВАЗ 2114.

Ключевыми критериями отбора источников стали актуальность информации, наличие детализированных инструкций по установке, а также анализ отзывов владельцев о реальном опыте использования различных комплектов в разных климатических условиях.

Технические форумы владельцев ВАЗ 2114 (Drive2, ВАЗ Клуб)
Официальные каталоги производителей обвесов (K&K, ABS Motorsport, KADER)
Видеоинструкции по монтажу от специализированных автосервисов
Руководства по кузовному ремонту ВАЗ 2114 издательства "Легион-Автодата"
Сравнительные обзоры комплектов обвесов в журнале "За рулём"
Технические спецификации завода-изготовителя по крепёжным элементам кузова
Отчёты о испытаниях материалов обвесов в НИИ Полимеров

Обвес для ВАЗ 2114 - выбор и установка своими руками

Расчет бюджета: стоимость компонентов обвеса и монтажа

Ориентировочная стоимость компонентов (рубли)

Стоимость монтажных работ

Подбор переднего бампера под заводские крепления ВАЗ 2114

Рекомендуемые типы конструкций

Как выбрать задний бампер с улучшенной геометрией

Ключевые параметры выбора

Определение совместимости обвесов с системой выпуска

Факторы совместимости и методы проверки

Замер клиренса перед установкой расширенных порогов

Порядок действий и ключевые моменты

Технология установки пластиковых спортивных порогов

Пошаговая инструкция монтажа

Выбор юбки бампера: габаритные требования ГОСТ

Критические параметры по ГОСТ

Крепление диффузора: разметка и сверление отверстий

Последовательность сверления и монтажа

Установка боковых накладок на крылья без перекосов

Пошаговая технология монтажа

Монтаж дефлекторов капота: подготовка 3М-ленты

Ключевые нюансы подготовки

Как избежать ствола при покраске пластиковых элементов

Ключевые меры предотвращения

Подбор акриловой краски под заводской кузовной код

Покупка и особенности акриловой краски

Грунтовка обвесов перед покраской: материалы и этапы

Ключевые материалы

Этапы грунтовки обвесов

Клей-герметик для скрытых соединений элементов

Установка люверсов для усиленных креплений бамперов

Пошаговый процесс монтажа

Заземление цепи-антистатик для аэродинамических элементов

Выбор и монтаж антистатической цепи

Тепловые зазоры при монтаже расширенных арок

Правила контроля зазоров

Календарные планки для сохранения формы обвеса летом

Выбор и установка календарных планок

Как перекрыть технологические отверстия после доработок

Способы герметизации отверстий

Схема установки спойлера на крышку багажника ВАЗ 2114

Пошаговый процесс монтажа

Подбор обвесов под резину шириной от 195 до 215 мм

Ключевые рекомендации по установке

Термоформование бампера феном: коррекция контура

Порядок действий:

Обработка кромок элементов наждачной бумагой P180

Техника обработки кромок

Сверловка стоек бампера по заводским направляющим

Последовательность сверловки

Усиление точек крепления металлическими пластинами

Выравнивание обвеса перед покраской: подбор шпатлевки

Критерии выбора шпатлевки для пластикового обвеса

Дистанционные втулки для регулировки зазоров арки

Ключевые аспекты выбора и установки

Как избежать трещин обвеса от вибраций кузова

Эффективные методы защиты

Эластичные герметики для компенсации деформаций

Критерии выбора и применение

Установка подкрылков: последовательность защелкивания

Пошаговая процедура

Прокладка крепежа зеркал повторяющегося обвеса

Ключевые этапы монтажа

Защита точек крепления от коррозии антигравийным герметиком

Технология обработки соединений

Сопряжение формы порога с линией боковины кузова

Схемы крепления стронгеров бампера к лонжеронам

Распространенные варианты крепления

Замер геометрии кузова перед комплексной установкой

Почему этап критически важен:

Компенсаторы напряжения для крупногабаритных спойлеров

Критерии выбора компенсаторов

Обрезка заводских брызговиков под спортивные арки

Пошаговая инструкция по модификации

Демонтаж фар при установке измененных бамперных профилей

Пошаговая процедура демонтажа

Адаптация противотуманных фар под нештатный бампер

Технологии монтажа

Маркировка мест распила для установки двойного диффузора

Пошаговая инструкция по разметке
