Обзор конструкции автомобильных подвесок вместе с диагностикой

Статья обновлена: 21.09.2025

Автомобильная подвеска напрямую влияет на безопасность, устойчивость и комфорт во время движения.

Современные транспортные средства оснащают различными видами подвесок, каждое решение имеет уникальные конструктивные особенности и принципы работы.

Понимание устройства компонентов – амортизаторов, пружин, рычагов и стабилизаторов – критически важно для своевременного выявления износа или поломок.

Профессиональная диагностика подвески предотвращает риски аварий и сокращает долгосрочные затраты на ремонт.

Устройство независимой подвески легковых автомобилей

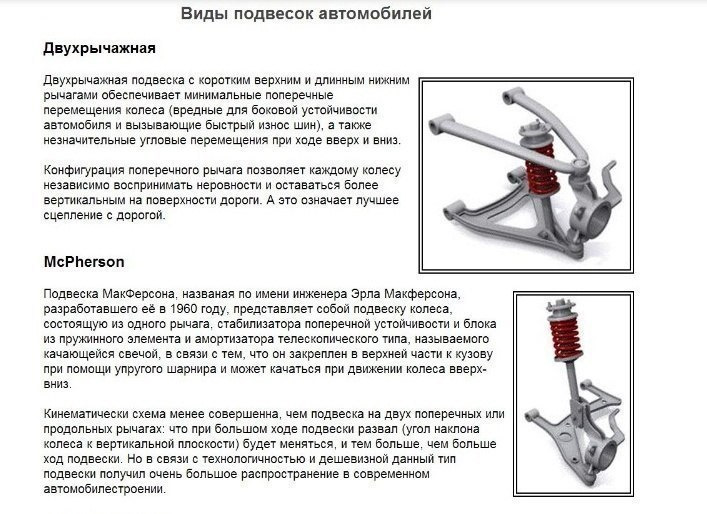

Основу независимой подвески составляют рычаги, соединяющие колесо с кузовом или подрамником. Каждое колесо качается относительно точки крепления рычага к кузову, благодаря чему движение одного колеса практически не передается на противоположное. Конструкция рычагов (один или несколько, А-образные, продольные, поперечные) зависит от типа подвески (McPherson, многорычажная, двойные поперечные рычаги) и определяет траекторию перемещения колеса.

К рычагам через сайлентблоки (упругие резинометаллические шарниры, гасящие вибрации) крепятся ступица колеса и упругий элемент (пружина или торсион), а также амортизатор. Сайлентблоки критически важны для точности работы и комфорта. На стойки или чашки пружин стальных устанавливаются опорные подшипники, обеспечивающие поворот колеса при рулении.

Направляющий аппарат: Система рычагов, определяющая характер движения колеса в вертикальной плоскости.
Упругий элемент: Воспринимает вертикальную нагрузку от неровностей дороги и смягчает удары (чаще всего витые пружины, реже – торсионы).
Амортизатор (гаситель колебаний): Преобразует энергию колебаний кузова и колес в тепло, гася "раскачивание" после наезда на неровность (телескопические стойки в McPherson или отдельные элементы).
Стабилизатор поперечной устойчивости: Торсион (обычно в виде П-образного стержня), соединяющий элементы подвески противоположных колес через стойки стабилизатора. Снижает крен кузова в поворотах, работая на скручивание.
Опора стойки (чашка пружины): Место крепления верхней части амортизационной стойки (McPherson) и пружины к кузову, часто включает опорный подшипник для поворота стойки.
Ступица и подшипник ступицы: Узел, на котором крепится само колесо и тормозной диск/барабан. Подшипник обеспечивает вращение колеса.
Сайлентблоки: Резино-металлические (реже полиуретановые) втулки в местах крепления рычагов к кузову/подрамнику и стабилизатора. Изолируют кузов от ударов и шумов.
Шаровые опоры: Шарнирные сочленения (обычно в нижних рычагах), обеспечивающие подвижное крепление рычага к поворотному кулаку и свободу поворота колеса.
Поворотный кулак (шкворневая стойка): Несущая деталь, к которой крепятся ступица, тормозной механизм и рычаги подвески/элементы рулевого управления.

Дополнительные элементы (в современных системах)	Назначение
Пневмоэлементы	Заменяют металлические пружины, позволяя регулировать клиренс и жесткость (пневмоподвеска)
Адаптивные амортизаторы	Меняют характеристики демпфирования ("жесткость") электронно в зависимости от условий
Электронные стабилизаторы	Управляемые анти-креновые системы с электромоторами

Конструктивные особенности полунезависимой задней балки

Основу конструкции образует U-образная балка из высокопрочной стали, интегрированная с продольными рычагами. Эти рычаги, закреплённые через резинометаллические шарниры на кузове, несут ступичные узлы колес. Торсионная труба внутри балки выполняет функцию упругого элемента, сопротивляясь скручиванию при разнонаправленных ходах подвески и создавая эффект ограниченной независимости колес.

Геометрия балки оптимизирована под компоновочные требования: изгиб центральной части обеспечивает зазор для элементов трансмиссии или топливного бака. Стабилизирующий стержень часто выполнен заодно с поперечиной, что гарантирует базовую устойчивость к крену кузова без отдельных стабилизаторов. Специфическая жесткость на кручение достигается толщиной стенок профиля, формой сечения и точечной сваркой ответственных узлов.

Ключевые отличия от других типов

Точки крепления: Только две опоры на кузов (в отличие от многорычажной)
Компоненты демпфирования: Раздельные амортизаторы и пружины, закреплённые на рычагах
Подруливающий эффект: Минимизирован за счёт параллельной кинематики рычагов

Параметр	Полунезависимая балка	Независимая подвеска
Связь колес	Упругая (через торсион)	Полное отсутствие
Влияние хода одного колеса	Частичное (до 15-30%)	Отсутствует

^1 Технологичность при производстве и ремонтопригодность – определяющие факторы применимости в бюджетных моделях.

Диагностика стуков в передней подвеске своими руками

Проверку начинают с визуального осмотра: ищут трещины на рычагах, сайлентблоках, пружинах, а также следы контакта элементов подвески с другими деталями. Важно оценить состояние пыльников шаровых опор и наконечников рулевых тяг – разрывы приводят к попаданию грязи и ускоренному износу. Обязательно проверяют степень износа протектора шин и уровень давления в них – неравномерный износ или сильные грыжи могут имитировать стук подвески.

Поднимите передок автомобиля домкратом или на подъёмнике (с обязательной фиксацией на страховочных опорах!). Проверьте люфты в узлах, покачивая колесо в вертикальной и горизонтальной плоскостях. Руки должны быть чистыми – так проще выявить источник звука. Используйте монтировку для создания рычага между рычагами и кузовом: нагружая соединения, выявляют разбитые сайлентблоки или шаровые. Вращение колеса помогает диагностировать изношенные ступичные подшипники.

Основные источники стука и методы проверки

Элемент подвески	Признаки неисправности	Способ диагностики
Шаровая опора	Стук при проезде неровностей на малой скорости ("сухой" лязг)	Монтировкой нагрузить рычаг вниз возле опоры. Люфт/щелчки – необходима замена
Сайлентблок рычага	Глухой удар при наезде на препятствие (зависит от места установки)	Проверка монтировкой на перекашивание втулки или отслоение резины
Наконечник рулевой тяги	Легкий цокот при повороте руля или движении	Покачивание рулём при заглушенном двигателе (второй человек контролирует люфт пальцами на шарнире)
Стойка стабилизатора	Резкое постукивание на мелких кочках	Сильно покачать стабилизатор монтировкой. Люфт в шаровом соединении ("линке") – явный дефект

Предупреждение: не пренебрегайте повторной протяжкой рычагов после любого ремонта подвески. Ослабленный болт крепления шаровой или сайлентблока вызовет скрип и ускоренный износ новой детали. Тестируйте на холодном автомобиле – температурное расширение агрегатов маскирует стуки.

Проведите тест-драйв после "гаражной" диагностики: преодоление лежачего полицейского на скорости 20 км/ч с приоткрытым окном уточняет локализацию звука.
Ударный метод: короткие удары резиновой киянкой по колесу могут выявить критические люфты шаровой.
Исключите не подвесочные источники: проверьте крепление аккумулятора, шум может исходить от плохо зафиксированных элементов двигателя или выхлопной системы.

Износ шаровых опор: методы проверки и симптомы

Основным признаком износа шаровой опоры является характерный стук или глухой удары со стороны колеса при проезде неровностей особенно на малой скорости. Звук обычно хорошо слышен при езде по брусчатке или рельсам. При более сильном изнашивании возникает повышенная вибрация рулевого колеса на скорости. Управление может стать менее точным («разболтанность» руля), а машина начинает уводить в сторону при движении по прямой из-за нарушения углов установки колес. При сильном люфте появляется видимый неравномерный износ наружной или внутренней кромки шины.

Диагностировать состояние шаровых опор можно несколькими способами. Наиболее распространенный метод – покачивание колеса руками в горизонтальной плоскости (из стороны в сторону) при вывешенном колесе автомобиля на подъемнике или смотровой яме. Помощник должен в это время держать руку на проверяемой опоре, чтобы почувствовать биение (стук) пальцами внутри узла. Подъем автомобиля домкратом с земли также позволяет проверить люфт колеса в поперечном направлении рывками за верхнюю и нижнюю часть колеса.

Другие методы проверки:

Проверка при движении: Резкое торможение двигателем на небольшой скорости зачастую провоцирует отчетливый стук подвески спереди.
Проверка рычагом: Монтажкой (ломиком) или длинным монтировочным рычагом нагружают промежуток между корпусом опоры и поворотным кулаком/рычагом, создавая усилие в разных направлениях для выявления люфта (под контролем точки опоры!). Ни в коем случае не следует прикладывать рычаг к штоку опоры.
Визуальный осмотр: Наличие масштабных трещин или разрывов пыльника, следов интенсивной выработки пальца в гнезде корпуса, темных потеков густой смазки по корпусу.
Измерение люфтомером: Инструменты специального назначения, позволяющие замерить величину люфта в опоре с высокой точностью при известных пределах измерений по спецификации автомобиля.

Проверка амортизаторов без снятия с автомобиля

Первичная оценка состояния амортизаторов выполняется визуально. Осмотрите корпуса на предмет подтёков масла, деформаций или механических повреждений. Проверьте крепления (проушины, сайлент-блоки) на целостность и отсутствие люфта. Убедитесь в отсутствии коррозии штока и повреждении пыльников.

Динамическая проверка включает раскачивание автомобиля. Резко надавите на каждый угол авто и отпустите. Исправный амортизатор гасит колебания за 1-2 такта. Продолжительные раскачивания или "продавливание" кузова указывают на износ.

Методы дорожных испытаний

Поведение в движении:

Кивки при разгоне/торможении
Крены в поворотах
Продольная раскачка на волнах покрытия
Вибрация руля на неровностях

Тест "разгон-торможение": Резко разгонитесь до 60 км/ч, затем экстренно затормозите. Сильное "приседание" задней части или клевок носом – признак неисправности.

Симптом	Вероятная неисправность
Стуки спереди на кочках	Износ опорного подшипника
Увод автомобиля в сторону	Разная эффективность амортизаторов
Волнообразное движение после "лежачего полицейского"	Потеря демпфирующих свойств

Важно: Диагностику выполняйте на ровной площадке с исправными шинами (одинаковое давление и износ). Результаты считаются ориентировочными – точная оценка требует стендового тестирования.
