Опорный подшипник - устройство, роль, ремонт

Статья обновлена: 18.08.2025

Опорный подшипник – критически важный компонент подвески современных автомобилей. Он обеспечивает подвижное соединение стойки амортизатора с кузовом, воспринимая значительные осевые и радиальные нагрузки.

Конструктивно элемент сочетает функции подшипника качения и опорной чашки, позволяя стойке свободно поворачиваться при рулении. Его исправность напрямую влияет на точность управления, безопасность движения и комфорт.

При выходе из строя подшипник провоцирует стуки в подвеске, ухудшение курсовой устойчивости и ускоренный износ смежных узлов. Своевременная диагностика и замена предотвращают серьезные поломки и снижают риски при эксплуатации транспортного средства.

Конструкция внешнего корпуса опорного подшипника

Внешний корпус служит базой для фиксации подшипника в подвеске автомобиля и защиты внутренних компонентов. Его изготавливают методом литья или штамповки из высокопрочных материалов: легированной стали, алюминиевых сплавов или усиленных полимеров. Конструктивно корпус объединяет посадочное гнездо для сепаратора с роликами и точки крепления к кузову.

Ключевая особенность корпуса – фланец с отверстиями под болты для жесткой фиксации на стакане стойки. На верхней части часто интегрированы резиновые демпферы или тефлоновые прокладки, гасящие вибрации и обеспечивающие плавное вращение. Герметичность обеспечивается уплотнительными кольцами из маслостойкой резины.

Основные элементы и характеристики

Типовая конструкция включает:

Опорная пластина – стальной диск с отверстиями под крепеж.
Бортовые упоры – удерживают сепаратор от смещения при нагрузках.
Канавки для стопорных колец – фиксируют внутреннее кольцо подшипника.
Антикоррозионное покрытие (цинкование, фосфатирование) – защита от влаги и реагентов.

Параметр	Материал	Назначение
Основной корпус	Сталь 1045 / Алюминий АМг6	Восприятие осевых и радиальных нагрузок
Поверхность контакта с кузовом	Резина EPDM / Тефлон	Виброизоляция и снижение шума
Уплотнения	NBR-резина	Защита от грязи и вымывания смазки

Важно: Верхняя часть корпуса проектируется с учетом свободного хода штока амортизатора, а толщина стенок рассчитывается исходя из пиковых нагрузок при повороте колес. Отклонение от геометрии приводит к заклиниванию подшипника.

Внутренняя обойма и тела качения: ключевые элементы

Внутренняя обойма представляет собой высокоточное кольцо с профилированными дорожками качения, жестко зафиксированное на вращающемся валу. Ее основная задача – передача механических нагрузок (радиальных и осевых) на тела качения с минимальным сопротивлением. Изготавливается из легированных сталей с последующей закалкой и шлифовкой, обеспечивая необходимую твердость поверхности и геометрическую стабильность при экстремальных нагрузках.

Тела качения – шарики или ролики цилиндрической/конической формы – расположены между внутренней и наружной обоймами. Они преобразуют трение скольжения в трение качения, снижая энергопотери и нагрев узла. Количество, размер и материал тел качения (хромистая сталь, керамика) определяют грузоподъемность подшипника и его скоростные характеристики. Сепаратор удерживает их на равном расстоянии, предотвращая взаимные удары.

Критические аспекты конструкции

Функциональное взаимодействие элементов:

Качение шариков/роликов по дорожкам минимизирует сопротивление вращению
Точность профиля дорожек обоймы обеспечивает равномерное распределение нагрузки
Микронные зазоры между телами качения и обоймами компенсируют тепловое расширение

Признаки износа при замене:

Выкрашивание или борозды на поверхностях дорожек качения
Деформация шариков/роликов (овальность, сколы)
Изменение зазора, приводящее к люфту или заклиниванию

Элемент	Последствия повреждения	Способ контроля
Внутренняя обойма	Вибрация вала, точечные перегрузки	Визуальный осмотр, замер биения
Тела качения	Локальный перегрев, задиры	Акустическая диагностика, проверка плавности хода

Материалы изготовления деталей опорного подшипника

Основные компоненты опорного подшипника – наружное и внутреннее кольца (обоймы), тела качения (шарики или ролики) – традиционно изготавливаются из высокопрочной шарикоподшипниковой стали. Наиболее распространены марки типа 100Cr6 (европейский стандарт, аналог ШХ15) или SKF3. Эти стали проходят специальную термообработку (закалку и отпуск), обеспечивающую исключительную твердость поверхности (обычно в диапазоне 58-65 HRC) для сопротивления усталостным нагрузкам и истиранию, высокую прочность на сжатие и изгиб, необходимую ударную вязкость сердцевины.

Для сепаратора (разделителя, удерживающего тела качения на равном расстоянии) в современных опорных подшипниках чаще всего применяются инженерные полимеры. Это обусловлено их малым весом, способностью работать без дополнительной смазки (или с минимальным ее количеством), снижением шума и вибрации, а также коррозионной стойкостью. Типичные материалы:

Полиамид (PA66, PA46, часто с добавлением стекловолокна GF30 для повышения прочности и термостойкости).
Полиоксиметилен (POM, ацеталь, полиформальдегид) - отличается высокой жесткостью, износостойкостью и стабильностью размеров.

Для уплотнений, защищающих внутреннюю полость подшипника от попадания грязи и воды и удержания смазки, используются эластичные материалы:

Резины на основе NBR (нитрильный каучук) - наиболее распространенный вариант, обеспечивающий хорошую стойкость к маслам и умеренный температурный диапазон.
Резины на основе FKM (фторкаучук, Витон) - применяются в более тяжелых условиях эксплуатации, обладают превосходной термостойкостью (до +200°C и выше) и стойкостью к агрессивным средам, но дороже NBR.

Защитные металлические экраны или колпачки корпуса подшипника обычно штампуются из углеродистой стали (например, DC01, DC04) или оцинкованной стали для защиты от коррозии.

Сравнение материалов сепараторов

Материал	Полиамид (PA66-GF30)	Полиоксиметилен (POM)	Сталь / Латунь
Вес	Низкий	Низкий	Высокий
Шум/Вибрация	Низкие	Низкие	Высокие
Самосмазываемость	Хорошая	Отличная	Требует смазки
Термостойкость	До ~120-140°C	До ~90-100°C	Высокая
Прочность	Хорошая (с GF)	Высокая	Очень высокая
Применение	Стандартное	Стандартное, высокая стабильность	Экстремальные нагрузки, высокие обороты

Роль сепаратора в конструкции опорного подшипника

Сепаратор выполняет критически важную функцию разделения тел качения (шариков или роликов) внутри подшипника. Он удерживает элементы на строго фиксированном расстоянии друг от друга, предотвращая их непосредственный контакт и трение во время вращения. Это обеспечивает равномерное распределение нагрузки по всей окружности дорожек качения.

Конструктивно сепаратор представляет собой каркас с точными ячейками, в которых размещаются шарики или ролики. Его геометрия гарантирует соосность тел качения относительно посадочных мест и центрирует их относительно наружного и внутреннего колец подшипника. Без сепаратора элементы начнут хаотично сталкиваться, вызывая повышенный износ, перегрев и вибрации.

Ключевые функции сепаратора

Предотвращение трения между телами качения – минимизация контакта шариков/роликов друг с другом снижает потери энергии и нагрев.
Равномерное распределение нагрузки – стабильный шаг элементов исключает локальные перегрузки на дорожках качения.
Стабилизация вращения – обеспечение синхронного движения всех тел качения без заклинивания.
Удержание смазки – в некоторых типах сепараторов (например, полимерных) структура способствует удержанию смазочного материала в зоне контакта.

Материал сепаратора напрямую влияет на ресурс подшипника. Стальные сепараторы отличаются высокой прочностью и термостойкостью, полимерные (нейлон, PTFE) – снижают шум, вибрации и обладают самосмазывающими свойствами. При замене опорного подшипника целостность сепаратора обязательна: его деформация или разрушение приводят к мгновенному выходу узла из строя из-за блокировки тел качения.

Назначение защитных пыльников и уплотнителей

Защитные пыльники и уплотнители выполняют критическую барьерную функцию в конструкции опорного подшипника. Их основная задача – предотвратить проникновение внешних загрязнителей: абразивной пыли, дорожной грязи, песка и влаги во внутреннюю полость подшипника. Одновременно они удерживают смазочный материал внутри узла, обеспечивая его стабильное распределение по трущимся поверхностям.

Без этих элементов подшипник подвергается прямому контакту с агрессивной средой, что многократно ускоряет износ. Уплотнители компенсируют микроперемещения элементов под нагрузкой, сохраняя герметичность, а пыльники (обычно резиновые или силиконовые) выступают первичным щитом от крупных частиц и брызг воды, дополняя работу внутренних уплотнений.

Функциональные последствия повреждений

Нарушение целостности пыльников или уплотнителей приводит к каскаду неисправностей:

Вымывание смазки: Потеря консистентной смазки увеличивает трение и перегрев.
Коррозия: Влага провоцирует ржавчину на шариках/обоймах.
Абразивный износ: Частицы песка действуют как шлифовальный материал.
Деградация подшипника: Появляется люфт, хруст, заклинивание.

Тип элемента	Материалы	Зона защиты
Пыльник (наружный)	Термостойкая резина, силикон	Внешний периметр подшипника
Уплотнитель (контактный)	Фторкаучук, полиуретан	Зона качения шариков/роликов

При замене опорного подшипника обязательна установка новых пыльников и уплотнителей – их повторное использование недопустимо даже при видимой целостности. Монтаж требует аккуратности: перекосы или замятия при посадке сведут защитные свойства к нулю.

Различия шариковых и роликовых опорных подшипников

Основное различие между шариковыми и роликовыми опорными подшипниками заключается в типе тел качения. Шариковые конструкции используют сферические элементы, тогда как роликовые – цилиндрические, конические или игольчатые ролики. Эта принципиальная разница определяет эксплуатационные характеристики и области применения подшипников.

Шариковые подшипники обеспечивают меньшую площадь контакта с дорожками качения, что снижает трение. Роликовые конструкции распределяют нагрузку по удлиненной линии контакта, что существенно повышает грузоподъемность. Каждый тип демонстрирует преимущества в конкретных условиях работы подвески.

Ключевые отличительные характеристики

Конструктивные особенности:

Шариковые: Точечный контакт элементов с кольцами
Роликовые: Линейный контакт по всей длине ролика

Параметр	Шариковые	Роликовые
Восприятие нагрузок	Радиальные и умеренные осевые	Высокие радиальные и ударные
Скоростные возможности	Высокие (низкое трение)	Ограниченные (повышенное трение)
Ресурс при перегрузках	Снижается значительно	Сохраняется лучше

Эксплуатационные отличия:

Шариковые подшипники чувствительны к перекосу – требуют точной установки
Роликовые конструкции компенсируют небольшие угловые отклонения валов
Игольчатые роликовые подшипники применяются при критическом недостатке пространства

Конструкция опорных подшипников с демпфирующими элементами

Основное назначение демпфирующих элементов в опорных подшипниках – гашение вибраций и ударных нагрузок, передаваемых от кузова автомобиля на стойку амортизатора. Они интегрируются непосредственно в корпус подшипника или размещаются между его частями, выступая буфером при резких колебаниях подвески.

Конструктивно такие подшипники состоят из нескольких ключевых компонентов: наружного и внутреннего колец с дорожками качения, тел качения (шариков или роликов), сепаратора, а также одного или нескольких демпферов. Последние изготавливаются из эластомерных материалов (резины, полиуретана) или включают пружинные механизмы.

Особенности и варианты исполнения

Распространенные типы демпфирующих элементов:

Резиновые вставки: Монтируются между кольцами подшипника или крепежной фланцевой частью и кузовом. Поглощают низкочастотные вибрации за счет эластичной деформации.
Полиуретановые демпферы: Отличаются повышенной износостойкостью и стабильностью характеристик в широком температурном диапазоне.
Тарельчатые пружины: Устанавливаются внутри корпуса подшипника для компенсации осевых смещений и гашения высокочастотных ударов.
Комбинированные системы: Сочетают резиновые втулки с металлическими ограничительными шайбами или пружинами для многоступенчатого демпфирования.

Конструктивные решения размещения:

Демпфер, интегрированный в верхнюю опорную чашку подшипника (контактирует с кузовом).
Эластомерный слой, вулканизированный непосредственно на наружное кольцо подшипника.
Отдельные резинометаллические втулки, запрессованные в посадочное гнездо корпуса подшипника.

Преимущества демпфированных подшипников:

Параметр	Эффект
Снижение шума	Подавление гула и стуков в подвеске
Защита подвески	Уменьшение пиковых нагрузок на элементы рулевого управления
Комфорт	Смягчение передачи вибраций на кузов
Долговечность	Снижение усталостных напряжений в деталях подшипника

Эффективность демпфирования напрямую зависит от жесткости и целостности эластомера – его растрескивание или "дубление" при старении приводит к потере функциональности и требует замены узла.

Особенности неразборных моделей опорных подшипников

Неразборные опорные подшипники представляют собой цельную конструкцию, где все компоненты (обоймы, тела качения, сепаратор) герметично объединены в единый узел при помощи пластикового или металлического корпуса, завальцовки или клеевого состава. Основная особенность – невозможность технического обслуживания: доступ к внутренним элементам для смазки или очистки исключён конструктивно.

Такие модели отличаются повышенной защитой от внешних воздействий благодаря встроенным уплотнениям (часто многослойным), предотвращающим попадание пыли, грязи и влаги. Отсутствие необходимости регулярного обслуживания компенсируется требованием к качеству заводской закладки смазочного материала, который должен сохранять свойства на весь срок службы подшипника.

Ключевые характеристики

Герметичность: Двойные или лабиринтные уплотнения минимизируют риск попадания абразивов и коррозии.
Заводская смазка: Используются термостойкие консистентные составы (например, литиевые комплексы), рассчитанные на весь ресурс работы.
Простота монтажа: Устанавливаются как готовый модуль, что снижает риск ошибок при сборке.
Ресурс работы: Определяется качеством материалов и условиями эксплуатации; выход из строя обычно требует полной замены узла.

Преимущество	Недостаток
Высокая защищённость от загрязнений	Невозможность ремонта или замены смазки
Упрощённая установка и диагностика	Более высокая стоимость по сравнению с разборными аналогами
Стабильность характеристик в течение срока службы	Чувствительность к перегреву из-за ограниченного теплоотвода

Система смазки внутри опорного подшипника

Система смазки внутри опорного подшипника является критически важным элементом его конструкции. Она обеспечивает образование масляной пленки между трущимися поверхностями тел качения и дорожек качения, минимизируя трение и предотвращая прямой контакт металла с металлом. Это существенно снижает износ компонентов подшипника, рассеивает тепло, возникающее при работе, защищает поверхности от коррозии и способствует эффективной передаче усилий от пружин стойки на кузов автомобиля.

Конструктивно система смазки интегрирована в подшипник и включает в себя сам смазочный материал, заполняющий пространство между элементами, сепаратор (обойму), который удерживает тела качения и способствует равномерному распределению смазки, а также уплотнительные кольца или сальники. Эти уплотнения предотвращают вытекание смазки и защищают внутреннюю полость подшипника от попадания абразивных частиц (пыли, грязи, влаги), которые быстро разрушают трущиеся поверхности и саму смазку.

Типы смазочных материалов

В опорных подшипниках преимущественно используются два типа смазок:

Консистентные смазки (пластичные): Наиболее распространенный тип. Представляют собой загущенные масла (часто литиевые или комплексные). Их ключевые преимущества:

Хорошо удерживаются внутри подшипника даже при повреждении уплотнений.
Эффективно защищают от загрязнений и влаги.
Обеспечивают долгий срок службы без обслуживания (заложены на весь срок эксплуатации подшипника в большинстве современных конструкций).

Жидкие масла: Применяются реже, обычно в специфических конструкциях или условиях. Требуют абсолютной герметичности подшипникового узла.

Признаки проблем со смазкой

Нарушение целостности системы смазки или деградация смазочного материала приводят к характерным симптомам:

Признак	Причина
Появление скрипа, хруста, щелчков при повороте руля или проезде неровностей	Недостаток смазки, загрязнение смазки, начало разрушения элементов из-за сухого трения.
Заклинивание рулевой колонки или повышенное усилие на руле	Сильное повреждение подшипника из-за отсутствия смазки.
Видимые следы вытекания смазки на корпусе стойки или опоре кузова	Разрушение уплотнительных колец (сальников), потеря герметичности.

Потеря свойств смазки происходит из-за старения (окисления), перегрева, загрязнения абразивами или влагой, вымывания при повреждении уплотнений. Важно понимать, что опорные подшипники в сборе являются необслуживаемыми узлами. При выходе из строя системы смазки или самого подшипника вследствие этого, единственным надежным решением является полная замена опорного подшипника в сборе. Попытки добавления новой смазки через шприц обычно неэффективны и дают лишь кратковременный результат, так как не устраняют причин выхода старой смазки из строя (изношенные уплотнения, загрязнения внутри).

Маркировка опорных подшипников: расшифровка параметров

Маркировка опорного подшипника представляет собой комбинацию букв и цифр, нанесенную на корпус или защитное кольцо. Этот код содержит ключевую информацию о конструкции, размерах, классе точности, допустимых нагрузках и производителе изделия. Умение расшифровать маркировку критически важно для правильного подбора аналога при замене и гарантирует соответствие подшипника требованиям конкретного узла подвески.

Хотя единого международного стандарта маркировки не существует, большинство производителей придерживается схожих принципов, основанных на системах крупных брендов (SKF, FAG, NSK, NTN, Koyo) или общепринятых обозначениях. Основные параметры, зашифрованные в маркировке, включают тип подшипника, его габариты, конструктивные особенности и эксплуатационные характеристики.

Ключевые элементы маркировки и их значение

Основные параметры, закодированные в маркировке, обычно располагаются в определенной последовательности:

Тип подшипника: Обозначается цифрами или буквами (например, 8 для упорного шарикоподшипника у SKF, 5 для радиально-упорного шарикоподшипника).
Серия диаметров и ширин: Указывает на габаритные размеры. Первые две цифры часто обозначают внутренний диаметр (обычно в мм, но требует уточнения по таблицам для размеров, не кратных 5). Следующие две цифры определяют серию ширины и серию диаметра (влияют на внешний диаметр и высоту/ширину).
Конструктивные особенности: Буквы или цифры могут обозначать:
- Тип сепаратора (например, J - штампованный стальной, M - латунный).
- Материал сепаратора (сталь, полиамид).
- Наличие/тип защитных уплотнений или крышек (RS, 2RS - контактные резиновые уплотнения; Z, ZZ - металлические защитные шайбы).
- Угол контакта (важно для радиально-упорных моделей).
- Конструкцию наружного кольца (фланец, канавки под стопорное кольцо).
Класс точности: Обозначается буквами (P6, P5, P4 - повышение точности; обычно для опорных подшипников используется стандартная точность, реже P6).
Класс зазора: Указывает на внутренний радиальный зазор (C2, CN (нормальный), C3, C4, C5 - увеличение зазора). Для опорных подшипников часто актуален CN или C3.
Дополнительные обозначения: Могут включать:
- Индекс нагрузки (обозначает базовую динамическую/статическую грузоподъемность).
- Материал (сталь, керамика - обычно не указывается для стандартных).
- Термообработку или специальные покрытия.
- Торговая марка или логотип производителя.

Пример расшифровки маркировки (SKF): Обозначение 51307 расшифровывается так:

5	13	07
Тип: Упорный шарикоподшипник	Серия: "13" (определяет ширину и внешний диаметр)	Внутренний диаметр: 07 * 5 = 35 мм

Важные моменты:

Точность расшифровки зависит от производителя. Всегда используйте официальные каталоги или онлайн-декодеры конкретного бренда.
При замене обязательно сверяйте полную маркировку старого и нового подшипника. Отсутствие одной буквы может означать критическое отличие в конструкции или характеристиках.
Маркировка может быть частично стерта. В этом случае замеры геометрических параметров (внутренний диаметр, внешний диаметр, высота/ширина) становятся основным методом идентификации.
Номер оригинальной запчасти автомобиля (OEM) не является маркировкой самого подшипника, но помогает найти аналог по кросс-таблицам.

Основная функция в подвеске МакФерсон

Опорный подшипник в конструкции подвески типа МакФерсон выполняет критическую роль связующего элемента между амортизационной стойкой и кузовом автомобиля. Он воспринимает разнонаправленные нагрузки, возникающие при движении, обеспечивая подвижное соединение узла с опорной чашей кузова.

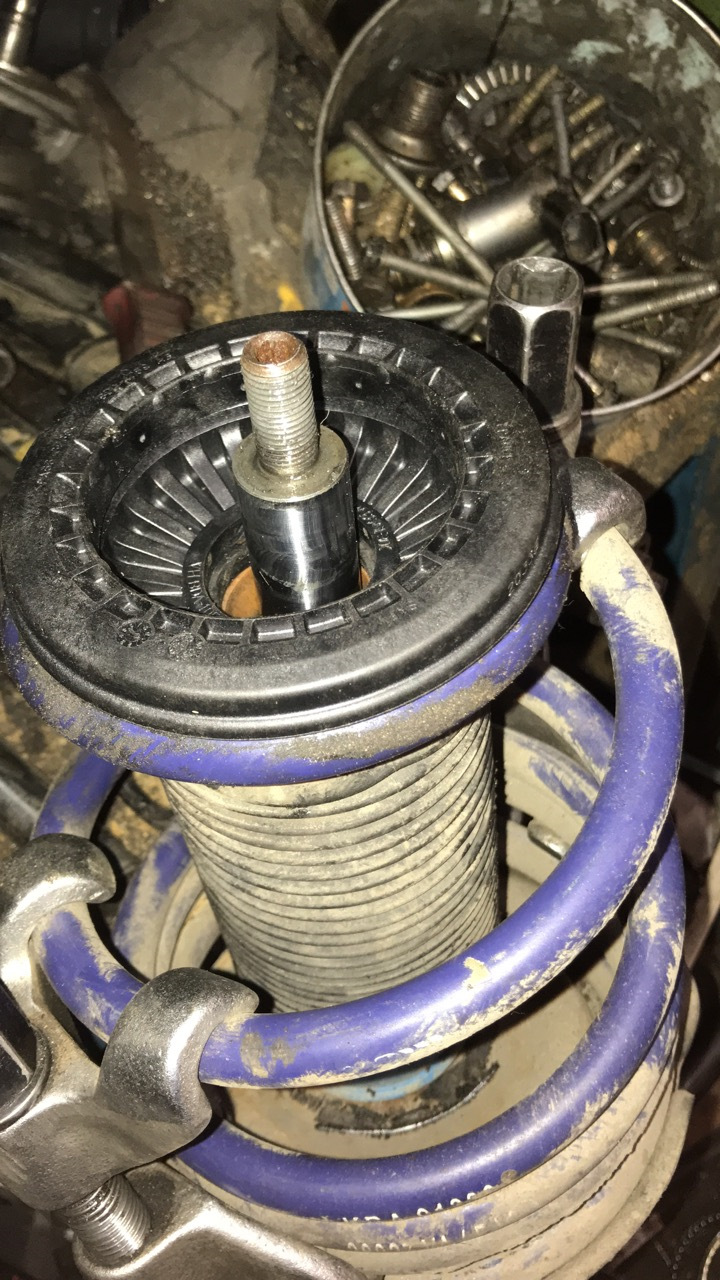

Устройство монтируется в верхней части стойки амортизатора и крепится к кузову через опорный стакан. Конструктивно совмещает функции подшипника качения и демпфирующего элемента, что позволяет гасить вибрации от дорожного покрытия.

Ключевые задачи в работе подвески

Обеспечение вращения стойки при повороте руля – подшипник позволяет штоку амортизатора свободно вращаться вместе с поворотным кулаком, сохраняя точную траекторию колес. Без этого элемента управление автомобилем было бы невозможно.

Компенсация комплексных нагрузок:

Осевые – от веса кузова и ударных воздействий
Радиальные – при боковых ускорениях в поворотах
Моментные – от силы трения в подвеске

Сохранение геометрии подвески за счет точного позиционирования штока амортизатора. Предотвращает смещение оси вращения стойки при нагрузках, что напрямую влияет на устойчивость автомобиля.

Тип воздействия	Последствия без исправного подшипника
Вибрации	Передача ударов на кузов, разрушение креплений
Заклинивание	Тугой ход руля, неравномерный износ шин
Люфт в опоре	Стуки в подвеске, "виляние" передней оси

Отказ узла приводит к полной потере управляемости: при разрушении подшипника стойка теряет фиксацию в верхней точке, что может спровоцировать аварийную ситуацию. Регулярная диагностика и своевременная замена изношенных опор – обязательное условие безопасности эксплуатации.

Обеспечение плавности поворота передних колес

Опорный подшипник напрямую влияет на плавность вращения рулевой колонки, воспринимая осевые и радиальные нагрузки от амортизационной стойки при повороте руля. Его конструкция с шариками или роликами, заключенными в обоймы с сепаратором, минимизирует трение, обеспечивая свободное качение между верхней чашкой пружины и опорой кузова.

Исправный подшипник гасит вибрации от дорожного покрытия, предотвращая их передачу на рулевое колесо. Это сохраняет точность управления и комфорт водителя, так как стойка свободно проворачивается вместе с поворотным кулаком без заеданий или люфтов.

Ключевые аспекты работоспособности

Конструктивные особенности:

Внутреннее кольцо жёстко фиксируется на штоке стойки
Внешнее кольцо запрессовывается в стакан кузова
Сепаратор равномерно распределяет шарики/ролики по всей окружности

Признаки износа, нарушающие плавность поворота:

Хруст или щелчки при вращении руля на месте
Рывки или "закусывание" рулевого колеса в крайних положениях
Вибрации на руле при маневрировании на малой скорости

Состояние подшипника	Влияние на поворот
Новый	Легкое вращение без сопротивления
Изношенный	Усилие поворота возрастает на 20-40%

Замена для восстановления плавности: Требует демонтажа стойки амортизатора, запрессовки нового подшипника с контролем соосности. Обязательна последующая проверка углов установки колес, так как нарушение позиции опоры изменяет параметры развала.

Амортизация вертикальных нагрузок на стойку

Опорный подшипник критически важен для поглощения вертикальных нагрузок, передающихся от колеса на стойку амортизатора и кузов автомобиля. При движении по неровностям он компенсирует ударные воздействия, работая в связке с пружиной подвески. Благодаря своей конструкции, подшипник преобразует механическую энергию ударов в минимальные колебания, предотвращая жесткую передачу вибраций на рулевую рейку и каркас авто.

Демпфирующие элементы подшипника (резиновые или полиуретановые вставки) сжимаются под действием вертикальных сил, обеспечивая плавность хода. Одновременно внутренний подшипник качения сохраняет возможность вращения стойки при повороте руля. Нарушение этой функции ведет к деформации стакана кузова, ускоренному износу стоек и дисбалансу подвески.

Конструктивные особенности для амортизации

Элемент	Роль в амортизации
Верхняя опорная чаша	Равномерно распределяет давление на кузов
Эластомерная прокладка	Гасит высокочастотные вибрации
Подшипник качения	Изолирует осевые нагрузки от крутящих моментов
Буфер сжатия	Ограничивает максимальную деформацию пружины

Последствия износа:

Пробивающие удары на кузов при наезде на препятствия
Вибрация рулевого колеса на малых скоростях
Деформация посадочного стакана стойки
Ускоренный выход из строя амортизаторов

При замене обязательна проверка состояния ответных поверхностей – деформированные площадки крепления сводят на нет эффективность нового подшипника. Монтаж выполняется строго по центру стакана с контролем зазоров: перекос более 1.5° вызывает концентрацию нагрузок и разрушение демпфера.

Влияние на точность управления автомобилем

Опорный подшипник обеспечивает подвижное соединение стойки амортизатора с кузовом, позволяя ей вращаться при повороте рулевого колеса. Его исправность напрямую определяет четкость передачи усилия от рулевого механизма к колесам и отсутствие люфтов в системе.

Изношенный подшипник создает зазоры в узле крепления стойки, что приводит к возникновению свободного хода руля. Это проявляется как запаздывание реакции колес на действия водителя, снижение информативности рулевого управления и ухудшение обратной связи с дорожным покрытием.

Основные последствия износа для управления

Увеличение мертвого хода руля – требуется большее вращение рулевого колеса для начала поворота колес.
Вибрации на руле – особенно заметные при разгоне или движении по неровностям.
Снижение курсовой устойчивости – автомобиль требует постоянных корректировок траектории ("рыскание" по полосе).
Ухудшение реакции на резкие маневры – запаздывание при перестроениях или объезде препятствий.
Повышенный шум – скрипы или стуки в передней подвеске при повороте руля.

Особенно критично влияние неисправного опорного подшипника в экстренных ситуациях, требующих мгновенной реакции системы рулевого управления. Малейший люфт или заклинивание узла могут привести к потере контроля над траекторией движения.

Состояние подшипника	Характер управления
Исправный	Четкое, мгновенное, предсказуемое
Изношенный	Размытое, с запаздыванием, требующее коррекции

Своевременная замена дефектного опорного подшипника восстанавливает точность рулевого управления, обеспечивая безопасное вождение и сохранение полного контроля над автомобилем в любых дорожных условиях.

Связь опорного подшипника с углом установки колес (развал-схождение)

Опорный подшипник является критически важным элементом узла стойки амортизатора в подвеске типа МакФерсон. Он расположен между верхней чашкой амортизаторной стойки и кузовом автомобиля, обеспечивая возможность вращения стойки вместе с поворотным кулаком при рулении, воспринимая при этом значительные осевые и радиальные нагрузки от веса автомобиля и сил, возникающих при движении.

Непосредственная связь опорного подшипника с углами установки колес (развал, схождение) заключается в том, что он является точкой крепления верхней части амортизаторной стойки к кузову. Любое изменение положения, высоты или наклона этой точки крепления напрямую влияет на геометрию подвески и, как следствие, на углы наклона колес относительно дороги и друг друга.

Влияние состояния и замены опорного подшипника на развал-схождение

Износ подшипника:

Деформация или разрушение: Сильный износ, разрушение сепаратора, выкрашивание тел качения или деформация обоймы подшипника приводят к изменению его высоты и/или угла наклона.
Проседание опоры: Изношенный подшипник и его резиновая демпфирующая подушка могут просесть под нагрузкой, уменьшая общую высоту стойки в точке крепления к кузову.

Эти факторы вызывают непреднамеренное изменение положения верхней точки крепления стойки, что влечет за собой:

Изменение угла развала колеса (вертикальный наклон).
Косвенное влияние на угол схождения (разворот колес в горизонтальной плоскости относительно продольной оси авто), особенно заметное при изменении кренов кузова.

Замена подшипника:

Снятие/установка стойки: Процесс демонтажа и монтажа амортизаторной стойки для замены опорного подшипника неизбежно приводит к нарушению первоначально установленных углов развала и схождения.
Новая геометрия: Новый опорный подшипник (особенно если меняется весь узел - опора в сборе) имеет строго определенную высоту и геометрию. Его установка возвращает верхнюю точку крепления стойки в номинальное, но не отрегулированное положение.

Обязательность регулировки: Вследствие указанных выше причин регулировка углов установки колес (развал-схождения) является абсолютно обязательной процедурой после замены опорного подшипника (или всего узла верхней опоры стойки) на любом колесе. Пренебрежение этой процедурой приводит к:

Неравномерному и ускоренному износу протектора шин.
Ухудшению курсовой устойчивости автомобиля (увод в сторону).
Ухудшению управляемости и точности рулевого управления.
Повышенной нагрузке на другие элементы рулевого управления и подвески.

Ситуация	Влияние на развал-схождение	Требуемое действие
Сильный износ опорного подшипника	Нарушение углов (проседание, изменение наклона)	Замена подшипника/опоры + Регулировка развал-схождения
Замена опорного подшипника/опоры	Нарушение углов из-за демонтажа/монтажа стойки	Обязательная регулировка развал-схождения

Последствия разрушения опорного подшипника для рулевого управления

Разрушение опорного подшипника немедленно нарушает точность позиционирования рулевой колонки и соосность элементов рулевого механизма. Это приводит к возникновению неконтролируемых люфтов и вибраций, передающихся напрямую на рулевое колесо. Узел теряет стабильность, что резко снижает предсказуемость реакции автомобиля на действия водителя.

По мере прогрессирования разрушения возрастает механическое напряжение на смежные компоненты: шток рулевой рейки, валы и тяги испытывают ударные нагрузки. Деформация или заклинивание подшипника блокируют нормальное вращение колонки, провоцируя заедание руля при поворотах или полную потерю управления в критический момент маневра. Система ГУР (при её наличии) перегружается из-за возросшего сопротивления.

Ключевые риски для безопасности

Ухудшение управляемости: Стуки и биение руля затрудняют контроль траектории, особенно на высоких скоростях.
Ускоренный износ деталей: Разрушение распространяется на рулевую рейку, сальники и крепления, требуя дорогостоящего ремонта.
Деформация креплений: Корпус стойки или стакан кузова могут получить необратимые повреждения от вибраций.

Симптом	Потенциальное последствие
Хруст/стук при повороте руля	Разрушение сепаратора подшипника, потеря шариков/роликов
Заклинивание рулевой колонки	Блокировка управления, невозможность экстренного маневра
Вибрация на руле	Деформация дорожек качения, нарушение балансировки узла

Игнорирование неисправности гарантированно ведет к отказу рулевого управления. Эксплуатация автомобиля с разрушенным опорным подшипником запрещена из-за риска ДТП – требуется немедленная замена узла в сборе с обязательной диагностикой смежных систем.

Влияние неисправности опорного подшипника на износ шин и элементов подвески

Неисправный опорный подшипник провоцирует отклонение углов установки колес, особенно развала и схождения. Это приводит к неравномерному контакту протектора шины с дорожным покрытием, вызывая ускоренный и асимметричный износ резины. Чаще всего наблюдается "пилообразный" износ внешней или внутренней кромки покрышки, снижающий срок ее службы на 30-50%.

Вибрации и ударные нагрузки от разрушенного подшипника напрямую передаются на сопряженные узлы подвески. Пружины амортизаторов теряют правильную ориентацию и рабочую точку, что ведет к их деформации и снижению ресурса. Одновременно возрастает механическое напряжение на сайлентблоки, шаровые опоры и рулевые тяги, ускоряя их выход из строя.

Ключевые последствия для подвески:

Деформация пружин: Искривление витков из-за перекоса стакана
Разрушение амортизаторов: Утечка жидкости и износ штока от вибраций
Ускоренный износ сайлентблоков: Расслоение резинометаллических элементов

Элемент	Тип повреждения	Признаки
Шины	Клиновидный износ плечевой зоны	Гул при движении, снижение курсовой устойчивости
Шаровые опоры	Разрушение пыльников, люфт	Стук на неровностях, вибрация руля
Рулевая рейка	Износ зубчатой пары	Тугой ход руля, неравномерное усилие

Игнорирование неисправности вызывает цепную реакцию: биение колеса усиливает дисбаланс, что многократно увеличивает нагрузки на ступичный подшипник и крепежные элементы. Это может спровоцировать критическую поломку шаровой опоры или срыв резьбы шпилек колеса при эксплуатации.

Роль опорного подшипника в снижении вибраций рулевой колонки

Опорный подшипник, установленный в верхней опоре стойки амортизатора (или в отдельном кронштейне рулевой колонки), выступает критически важным элементом в гашении вибраций, передающихся от колес и подвески. Он воспринимает не только осевые нагрузки при повороте руля, но и постоянные удары, толчки и колебания, возникающие при движении по неровностям дорожного покрытия.

Исправный подшипник, благодаря своей конструкции (часто с предварительным натягом и демпфирующими элементами в сепараторе или обойме) и качественной смазке, эффективно поглощает эти высокочастотные колебания. Он работает как буфер, изолируя рулевую колонку и сам руль от прямой передачи вибраций от ходовой части автомобиля. Это обеспечивает четкую связь водителя с дорогой без излишней тряски.

Механизм работы и последствия износа

Когда подшипник находится в хорошем состоянии, он позволяет стойке амортизатора плавно поворачиваться относительно кузова, одновременно удерживая ее в правильном положении и гася вибрации. Его внутренние элементы (шарики/ролики, дорожки качения) и смазка работают согласованно, преобразуя механическую энергию вибрации в незначительное тепло, рассеиваемое в окружающую среду.

Износ опорного подшипника кардинально меняет ситуацию:

Потеря демпфирующих свойств: Высыхание или вымывание смазки, появление выработки на дорожках качения или телах качения, люфт – все это разрушает способность подшипника эффективно поглощать энергию вибраций.
Прямая передача вибраций: Вибрации от колес и подвески больше не гасятся, а напрямую передаются через жесткий контакт изношенных деталей подшипника на корпус верхней опоры, рулевую колонку и рулевое колесо.
Появление стука и гула: Характерный стук или гул, особенно заметный при движении по мелким неровностям или на поворотах, является прямым следствием износа подшипника и ударных нагрузок между его поврежденными компонентами.

Состояние подшипника	Влияние на вибрации руля
Исправный	Вибрации эффективно поглощаются. Рулевое управление плавное, тихое, информативное без лишней тряски.
Изношенный	Вибрации передаются напрямую на руль. Появляется ощутимая тряска, стук, гул, особенно на неровностях и поворотах, снижая комфорт и точность управления.

Таким образом, опорный подшипник играет роль виброизолятора рулевого механизма. Его исправное состояние – залог комфортной, тихой езды без раздражающей вибрации на руле и преждевременного износа других компонентов рулевого управления и подвески. Своевременная замена изношенного подшипника критически важна для восстановления этой функции.

Типичные причины преждевременного износа опорного подшипника

Преждевременный выход из строя опорного подшипника существенно сокращает срок службы подвески и ухудшает управляемость автомобиля. Понимание ключевых факторов износа позволяет своевременно предотвращать поломки и минимизировать риски дорогостоящего ремонта.

Эксплуатационные условия и качество компонентов напрямую влияют на ресурс этого узла. Наиболее распространённые причины ускоренного разрушения включают совокупность механических, химических и человеческих факторов.

Основные факторы износа

Постоянные ударные нагрузки при езде по неровным дорогам вызывают деформацию сепаратора и тел качения
Коррозия из-за влаги при повреждении пыльников или постоянной эксплуатации в сыром климате
Загрязнение смазки абразивными частицами при разгерметизации узла
Перегрузка автомобиля сверх нормы, увеличивающая давление на подшипниковый узел

Технические причины	Эксплуатационные причины
Неправильная затяжка гайки стойки	Агрессивное вождение с резкими стартами/торможениями
Деформация посадочных мест стакана	Частый проезд лежачих полицейских на высокой скорости
Несовместимость с амортизатором	Длительная стоянка с вывернутыми колёсами

Неправильный монтаж при замене - критичный фактор: перекос при установке, использование ударного инструмента или отсутствие динамометрического ключа нарушают внутреннюю геометрию. Применение неоригинальных комплектующих низкого качества неизбежно сокращает ресурс из-за несоответствия материалов и допусков.

Стук в области передних стоек при движении по неровностям

Характерный стук в зоне передних стоек, возникающий при проезде неровностей (лежачих полицейских, выбоин, брусчатки), часто указывает на неисправность опорного подшипника. Этот элемент критически важен для работы подвески типа McPherson, так как обеспечивает подвижное соединение амортизационной стойки с кузовом автомобиля и позволяет поворачивать колеса при фиксированном положении стойки.

При разрушении подшипника или его посадочного места исчезает плотный контакт между металлическими компонентами подвески. В результате во время вертикальных перемещений стойки на кочках детали начинают биться друг о друга, создавая металлический цокающий или глухой стук, особенно заметный на малых скоростях. Звук обычно локализуется под капотом в районе стаканов кузова и усиливается при повороте руля на месте.

Диагностика и последствия неисправности

Для точного определения источника стука требуется проверка:

Люфт опоры – покачивание монтировкой при вывешенном колесе.
Целостность опорного стакана – трещины или коррозия металла кузова.
Состояние подшипника – заклинивание или скрежет при вращении руля.

Игнорирование проблемы приводит к:

Ускоренному износу смежных узлов (амортизаторов, пружин, рулевых наконечников).
Нарушению углов установки колес из-за деформации опоры.
Опасным вибрациям руля и ухудшению управляемости.

Признак	Причина стука
Стук при прямолинейном движении	Разрушение подшипника или опорной чашки
Стук + скрип при повороте руля	Заклинивание роликов подшипника
Глухой удар после отбоя подвески	Пробивание опоры штоком амортизатора

Важно: Аналогичные звуки могут вызывать неисправные шаровые опоры или сайлентблоки рычагов, поэтому необходима комплексная диагностика подвески. При замене опорного подшипника всегда устанавливайте новый узел в сборе с опорой – раздельный ремонт ненадежен из-за риска неправильного запрессовки.

Скрип или хруст при повороте руля на месте

Характерный скрип или хруст при повороте руля на неподвижном автомобиле чаще всего указывает на критический износ опорного подшипника. Этот звук возникает из-за трения разрушенных элементов подшипника (шариков, сепаратора или обоймы) при нагрузке на стойку во время манипуляций рулевым колесом. Особенно отчетливо дефект проявляется в холодную погоду, когда смазка теряет пластичность.

Игнорирование проблемы приводит к ускоренному разрушению смежных узлов: пружины подвески начинают подклинивать, резиновые отбойники деформируются, а рулевая рейка испытывает перегрузки. В запущенных случаях возможно заклинивание стойки или полный отрыв пружины, что создает аварийную ситуацию при движении.

Диагностика и устранение дефекта

Для точного определения источника шума потребуется:

Вывешивание передней части авто на подъемнике
Визуальный осмотр пыльников подшипника на разрывы
Проверка люфта стойки при раскачивании колес руками

Симптом	Вероятная причина
Хруст только при повороте в одну сторону	Локальное разрушение дорожек качения
Скрип на малых угтах поворота	Деформация сепаратора
Звуки сопровождаются вибрацией	Выкрашивание шариков/роликов

Важно: замена всегда выполняется парно на обеих стойках, даже если шумит только один подшипник. После установки новых деталей обязательна регулировка углов развала-схождения. Использование оригинальных комплектующих или сертифицированных аналогов повышает ресурс узла на 40-60% по сравнению с дешевыми подделками.

Заклинивание руля в крайних положениях

Заклинивание рулевого колеса при полном повороте возникает из-за механического заедания в узлах подвески. Особенно ярко проявляется при парковке или разворотах, когда водитель выкручивает руль до упора влево или вправо. Блокировка сопровождается характерным стуком или скрежетом, а для возврата руля в нейтральное положение требуется приложение значительного усилия.

Основной причиной данной неисправности является разрушение опорного подшипника стойки амортизатора. При критическом износе его сепаратор деформируется, шарики или ролики смещаются с траектории движения. В крайних углах поворота шаровая опора или поворотный кулак создают пиковую нагрузку на поврежденный узел, вызывая механическое заклинивание элементов подшипника.

Ключевые последствия и решение

Игнорирование проблемы приводит к катастрофическим последствиям:

Полный отказ рулевого управления при маневрировании
Деформация штока амортизатора и корпуса стойки
Обрыв креплений стакана кузова из-за ударных нагрузок

Для устранения неисправности необходима срочная замена опорного подшипника:

Демонтаж защитного колпака и откручивание гайки штока амортизатора
Снятие всей стойки в сборе (пружина+амортизатор)
Разборка опорного узла с помощью стяжек пружин
Установка нового подшипника с обработкой посадочных мест антикором
Контроль соосности при сборке и затяжка с регламентным моментом

Признаки износа	Проверочные действия
Хруст при повороте руля на месте	Диагностика со снятым колесом при вывешенной подвеске
Люфт опоры при раскачивании руля	Замер вертикального биения штока индикатором

После замены обязательна проверка углов установки колес. Использование оригинальных запчастей увеличивает ресурс узла на 40-60% по сравнению с аналогами. Профилактический осмотр подшипника рекомендуется каждые 30 000 км пробега.

Неравномерный износ протектора передних шин

Неисправность опорного подшипника напрямую влияет на равномерность износа протектора передних колес. Его разрушение или чрезмерный износ приводят к возникновению люфтов и нарушению геометрии подвески в зоне крепления стойки к кузову. Это лишает узел способности обеспечивать стабильное и предсказуемое положение колеса относительно дорожного покрытия при движении.

В результате колесо теряет строгую вертикальность и начинает совершать микро-вибрации или подрагивать при поворотах руля и проезде неровностей. Такая нестабильность в работе подвески вызывает повышенное трение определенных участков шины об асфальт, что и проявляется в виде характерных, часто локализованных, зон интенсивного износа протектора.

Основные причины и виды износа, связанные с опорным подшипником

Наиболее типичными видами неравномерного износа передних шин, указывающими на возможные проблемы с опорным подшипником, являются:

Пятнистый (точечный) износ протектора: Проявляется в виде отдельных пятен или проплешин на поверхности беговой дорожки. Это прямой результат вибраций колеса из-за люфта в разрушающемся подшипнике.
Пилообразный износ (запиливание) кромок протектора: Крайние блоки протектора стираются под углом, напоминая зубья пилы. Чаще возникает на внешних или внутренних кромках шины из-за нестабильного угла схождения/развала, вызванного неисправностью опоры.
Односторонний износ (внутренний или внешний): Сильный износ преимущественно с одной стороны шины (внутренней или внешней) сигнализирует о нарушении углов установки колес (схождения и развала), спровоцированном изменением положения стойки амортизатора вследствие разрушения опорного подшипника.

Последствия игнорирования проблемы

Продолжение эксплуатации автомобиля с неисправным опорным подшипником и вызванным им неравномерным износом шин приводит к серьезным последствиям:

Ускоренное разрушение шин: Неравномерный износ резко сокращает срок службы дорогостоящих покрышек.
Ухудшение управляемости и безопасности: Снижается устойчивость автомобиля на дороге, особенно на высокой скорости и в поворотах, ухудшается эффективность торможения, увеличивается риск аквапланирования.
Повышенная нагрузка на смежные элементы подвески: Вибрации и ударные нагрузки разрушают шаровые опоры, рулевые наконечники, сайлент-блоки.
Усиление шума и дискомфорта: Неравномерно изношенные шины создают повышенный гул при движении.
Увеличение расхода топлива: Повышенное сопротивление качению изношенных шин влияет на экономичность.

Тип износа шины	Вероятная связь с опорным подшипником	Дополнительные проверяемые узлы
Пятнистый (точечный) износ	Высокая (вибрация от люфта)	Балансировка колес, состояние дисков, амортизаторы
Пилообразный износ кромок	Высокая (нарушение углов установки)	Рулевые тяги/наконечники, сайлент-блоки рычагов
Односторонний износ (внутр./внеш.)	Высокая (нарушение развала/схождения)	Шаровые опоры, рычаги подвески, деформации элементов
Износ по центру или краям	Низкая/Косвенная (давление, перегруз)	Давление в шинах, стиль вождения, загрузка ТС

Обязательная диагностика и замена опорного подшипника при выявлении характерного неравномерного износа передних шин является критически важной мерой. Она не только устранит саму причину износа, но и предотвратит преждевременный выход из строя новых шин и других компонентов ходовой части и рулевого управления, восстановив безопасность и управляемость автомобиля.

Вибрация рулевого колеса на малых скоростях

Вибрация руля при движении на малых скоростях (особенно при парковке или маневрировании) часто указывает на неисправность опорного подшипника стойки. Этот элемент воспринимает осевые и радиальные нагрузки от амортизатора, обеспечивая плавное вращение рулевой колонки при повороте колес. Деформация или разрушение его внутренних компонентов нарушает стабильность системы.

Основная причина вибрации – критический износ сепаратора, шариков или обоймы подшипника. Это приводит к люфту, неравномерному вращению и передаче механических колебаний через шток амортизатора непосредственно на рулевую рейку и далее на руль. Эффект усиливается на низких скоростях из-за отсутствия демпфирующего воздействия инерции автомобиля и повышенного трения в поврежденном узле.

Диагностика и связь с опорным подшипником

Для подтверждения неисправности выполните проверку:

Покачивание автомобиля: При выжатом тормозе резко раскачайте машину за передние стойки. Стук или скрип в области опоры указывает на люфт.
Повороты руля на месте: Хруст или рывки при вращении руля в неподвижном авто – явный признак разрушения дорожек качения.
Визуальный осмотр (после снятия): Расслоение резинового демпфера, коррозия, сколы на обойме, заклинивание шариков.

Характер вибрации	Вероятная причина
Дрожание руля при повороте	Заклинивание подшипника
Ритмичные толчки на прямолинейном движении	Деформация сепаратора
Вибрация + скрежет	Разрушение шариков/роликов

Игнорирование проблемы вызывает цепную реакцию: износ рулевых наконечников, деформация штока амортизатора, повреждение креплений кузова. Замена подшипника выполняется только в сборе с опорой – ремонт узла не предусмотрен конструкцией. Обязательно проверьте состояние смежных элементов (пружины, отбойники) при демонтаже стойки.

Смещение пружины стойки при визуальном осмотре

Смещение пружины стойки выявляется при осмотре колесных арок: витки пружины смещаются относительно центральной оси амортизационной стойки. Характерные признаки включают асимметричное расположение пружины относительно опорной чашки, неравномерные зазоры между витками, а также визуальный перекос при сравнении левой и правой сторон подвески. Часто сопровождается косвенными симптомами – скрипами или стуками при повороте руля.

Основной причиной дефекта является разрушение опорного подшипника, который теряет способность фиксировать пружину в правильном положении. Дополнительными факторами выступают деформация опорной чашки, поломка демпфирующих прокладок или механические повреждения самой пружины. Игнорирование проблемы ведет к ускоренному износу смежных компонентов подвески.

Критические последствия и порядок замены

Эксплуатация со смещенной пружиной провоцирует:

Нарушение углов развала-схождения колес
Разрушение шин из-за неравномерного износа протектора
Повреждение штока амортизатора и сальников
Потерю курсовой устойчивости автомобиля

Алгоритм замены опорного подшипника:

Разборка стойки (снятие пружины с помощью стяжек)
Демонтаж разрушенного подшипника и диагностика сопряженных деталей
Установка нового опорного подшипника и буферов сжатия
Сборка узла с контролем соосности пружины
Регулировка схода-развала после монтажа

Проверка люфта опорного подшипника на вывешенном колесе

Для точной диагностики люфта опорного подшипника необходимо обеспечить полную разгрузку подвески. Автомобиль поднимают на подъёмнике или домкратах, предварительно ослабив колёсные болты. Колесо демонтируют для свободного доступа к узлу стойки.

Проверку выполняют вдвоём: один помощник резко вращает рулевое колесо влево-вправо с амплитудой 10-15 градусов, а второй контролирует поведение опорного подшипника. Ладони диагностирующего должны плотно охватывать пружину и корпус подшипника для фиксации малейших колебаний.

Ключевые признаки неисправности

Ощутимый стук или щелчки в зоне крепления стойки к кузову при вращении руля.
Видимое смещение центральной гайки штока относительно стакана кузова.
Избыточное качение штока амортизатора при приложении бокового усилия к поворотному кулаку.

Допустимый люфт	Критичный люфт
Отсутствие ощутимого перемещения	Зазор свыше 0,5 мм по периметру
Тихая равномерная работа	Хруст, скрежет при повороте руля

Важно: дифференцируйте люфт подшипника от стука шаровых опор или рулевых наконечников. Опорник проявляет себя исключительно при вертикальном перемещении штока, тогда как неисправности рулевой трапеции заметны при горизонтальном покачивании колеса.

При обнаружении критичного зазора или посторонних шумов опорный подшипник подлежит замене. Игнорирование дефекта приводит к ускоренному износу шин, нарушению углов установки колёс и разрушению посадочного стакана кузова.

Диагностика с помощью стетоскопа или монтировки

Для выявления неисправностей опорного подшипника применяют два механических метода: акустический контроль стетоскопом и проверку люфта монтировкой. Оба способа требуют доступа к подшипнику после частичной разборки подвески (снятия защитного колпака или декоративных элементов). Диагностику проводят при вывешенных передних колесах на подъемнике или смотровой яме.

Стетоскоп позволяет локализовать источник посторонних звуков во время вращения руля. Монтировка используется для создания контролируемого усилия на элементы подвески и визуальной оценки зазоров. Важно исключить воздействие на смежные узлы (рулевые тяги, шаровые опоры), чтобы не получить ложные признаки.

Порядок диагностики стетоскопом

Запустите двигатель для создания давления в гидроусилителе руля.
Приложите наконечник стетоскопа к корпусу опорного подшипника.
Попросите помощника вращать руль влево-вправо в пределах 30-45 градусов.
Фиксируйте звуки:
- Хруст или скрежет – разрушение сепаратора или тел качения
- Ритмичные щелчки – деформация дорожек подшипника
- Металлический гул – недостаток смазки или критический износ

Проверка монтировкой

Выполняется при заглушенном двигателе:

Действие	Признак неисправности
Установите монтировку между чашкой стойки и корпусом подшипника	Видимый вертикальный люфт при покачивании
Создайте нагрузку на рычаг вверх-вниз	Заклинивание или неравномерное движение
Проверните подшипник через шток амортизатора	Тугой ход, рывки при вращении

Важно: Звуки при работе руля на стоящем автомобиле (особенно в мороз) не всегда указывают на поломку – это может быть трение пыльника о чашку. Подтверждайте диагноз комбинацией обоих методов.

Необходимые инструменты для самостоятельной замены

Подготовка специализированного инструментария – обязательное условие для безопасной и корректной замены опорного подшипника. Отсутствие даже одного ключевого приспособления сделает процесс невозможным или существенно повысит риск повреждения компонентов подвески.

Минимальный набор включает базовые слесарные инструменты, но ряд операций требует применения узкопрофильного оборудования для демонтажа стойки и прессовки деталей. Работы проводятся на ровной площадке с обеспечением доступа к подвеске со стороны колеса.

Основной комплект

Набор головок и воротков (размеры 13-22 мм)
Трещоточный ключ с удлинителями
Динамический ключ (под гайки ступицы)
Съемник шаровых опор (типа "вилка")
Стяжки пружин (2 шт., усиленные)
Монтировка и молоток
Домкрат с подставками-козлами

Дополнительное оборудование

Тип инструмента	Назначение
Гидравлический пресс	Запрессовка/выпрессовка подшипника из чашки амортизатора
Специальные оправки	Защита деталей при прессовке (диаметр 50-60 мм)
Пневмогайковерт	Ускорение откручивания закисших гаек ступицы

Важно: для финальной затяжки элементов подвески обязательно используйте динамометрический ключ с соблюдением значений, указанных в технической документации автомобиля. Пренебрежение этим этапом приводит к ускоренному износу нового подшипника.

Демонтаж колеса и защитного кожуха стойки

Поднимите автомобиль домкратом, предварительно ослабив болты крепления колеса на земле. Полностью снимите колесные болты и уберите колесо в сторону. Зафиксируйте автомобиль на подставках для безопасности, исключив риск падения.

Очистите область вокруг стойки амортизатора от грязи металлической щеткой. Визуально определите расположение пластиковых фиксаторов или саморезов, удерживающих защитный кожух (пыльник) стойки. При необходимости обработайте крепеж проникающей смазкой.

Последовательность снятия кожуха

Специальной отверткой или плоскогубцами выкрутите саморезы по периметру кожуха (при наличии).
Подденьте пластиковые клипсы тонкой монтировкой, нажимая на центральные штыри фиксаторов.
Аккуратно снимите кожух вверх по штоку амортизатора, избегая деформации.
Осмотрите фиксаторы на предмет повреждений – при поломке замените новыми.

Важно: не допускайте попадания песка или мусора в открытый узел стойки. Если кожух "прикипел", используйте мягкие удары резиновой киянкой по краям, но избегайте деформации посадочных мест. После демонтажа сразу закройте шток чистой ветошью.

Отсоединение тормозного суппорта и датчиков ABS

Перед снятием стойки амортизатора необходимо освободить колесную арку от элементов, препятствующих демонтажу. Ключевым шагом является аккуратное отсоединение тормозного суппорта без повреждения гидравлической магистрали. Параллельно требуется отключить датчики ABS, чьи провода обычно крепятся хомутами к подвеске.

Начните с фиксации автомобиля на подъемнике или домкратах, обеспечив неподвижность. Снимите соответствующее колесо для доступа к суппорту и датчикам. Подготовьте крюк или проволоку для подвешивания суппорта – его нельзя оставлять висеть на тормозном шланге.

Последовательность действий

Отсоединение суппорта:
- Выкрутите два направляющих болта суппорта (обычно на 17 или 19 мм)
- Аккуратно снимите корпус суппорта с тормозного диска
- Немедленно подвесьте суппорт на заранее подготовленный крюк к пружине подвески или кузову
Работа с датчиком ABS:
- Найдите разъем датчика ABS (часто расположен за щитком тормоза или на арке)
- Отожмите фиксатор разъема и рассоедините его
- Освободите провод датчика от крепежных хомутов на рычаге подвески/стойке (используйте отвертку или пассатижи)
Дополнительные элементы:
- При наличии тормозного регулятора (на задней оси) отсоедините его тягу от рычага подвески
- Если тормозной шланг мешает демонтажу стойки – ослабьте его крепление к кузову

Критические моменты: Не допускайте провисания суппорта на шланге – это гарантированно повредит тормозную магистраль. Избегайте резких изгибов провода ABS при отсоединении – датчики чувствительны к деформациям. При наличии следов коррозии на разъемах обработайте их WD-40 перед расстыковкой.

Элемент	Риски при неправильном демонтаже	Способ предотвращения
Тормозной суппорт	Обрыв тормозного шланга, утечка жидкости	Обязательная фиксация на крюке
Провод ABS	Обрыв проводников, повреждение изоляции	Аккуратное снятие хомутов без перекусывания
Разъемы	Сломанные фиксаторы, окисление контактов	Обработка контактов, правильное нажатие на фиксатор

После выполнения этих операций стойка амортизатора с опорным подшипником становится доступной для демонтажа. Убедитесь, что все коммуникации отсоединены и не мешают извлечению узла. Проверьте отсутствие натяжения оставшихся проводов и шлангов вокруг стойки перед финальным выкручиванием крепежных гаек.

Снятие рулевых наконечников и стабилизатора поперечной устойчивости

Установите автомобиль на подъемник или смотровую яму, зафиксируйте противооткатными башмаками. Снимите соответствующие колеса для доступа к компонентам. Обработайте резьбовые соединения проникающей смазкой за 10-15 минут до начала работ.

Для рулевых наконечников ослабьте контргайку пальца. С помощью съемника "шаровой" выдавите палец наконечника из поворотного кулака. Открутите гайку крепления к тяге, предварительно отметив количество оборотов маркером для сохранения схождения.

Демонтаж стабилизатора поперечной устойчивости

Отсоедините стойки стабилизатора от рычагов подвески или кузова:

Срежьте стопорные кольца креплений стоек
Выбейте пальцы стоек молотком через проставку
Открутите гайки крепления втулок к кузову

Извлеките стабилизатор через технологические отверстия, соблюдая осторожность с датчиками и проводкой. При замене стоек проверьте состояние резиновых втулок на кронштейнах:

Компонент	Критерий износа
Втулки стабилизатора	Трещины глубиной >2 мм
Стяжные болты	Деформация резьбы
Опоры стоек	Люфт >0.8 мм

Перед установкой новых деталей очистите посадочные места от коррозии. При сборке затягивайте крепеж с рекомендованным моментом, используя динамометрический ключ. Обязательно проверьте углы установки колес после завершения работ.

Фиксация пружины стойки стяжками перед разборкой

Фиксация витой пружины амортизационной стойки специальными стяжками – обязательный этап перед демонтажем опорного подшипника. Пружина находится в сжатом состоянии под значительным напряжением, и её внезапная разборка без стягивания приведёт к резкому распрямлению с опасным выбросом энергии. Это создаёт прямую угрозу травмирования механика и повреждения компонентов подвески.

Стяжки (пружинные съёмники) равномерно распределяют нагрузку по виткам, предотвращая деформацию или соскальзывание. Их установка гарантирует контролируемое, безопасное сжатие пружины до состояния, при котором исчезает её давление на чашку стойки и опорный подшипник. Только после этого возможен аккуратный демонтаж опоры без риска разрушения её корпуса или сепаратора.

Порядок фиксации пружины стяжками

Подбор инструмента: Используйте минимум две стяжки с крючками из закалённой стали (типа "клещи" или цепные), рассчитанные на высокое усилие.
Позиционирование: Установите стяжки симметрично друг напротив друга на верхних и нижних витках пружины. Избегайте краёв пружины.
Равномерное стягивание: Поочерёдно (по 2-3 оборота на каждой) закручивайте винты стяжек, сжимая пружину до полного ослабления её давления на верхнюю чашку. Контролируйте параллельность витков.

Ключевой аспект	Последствия пренебрежения
Контроль энергии пружины	Травмы, повреждение деталей
Равномерное сжатие	Деформация пружины, соскальзывание стяжек
Снятие нагрузки с опоры	Разрушение подшипника при демонтаже

Важно: Никогда не снимайте гайку штока амортизатора до полного стягивания пружины! После демонтажа опорного подшипника осторожно ослабляйте стяжки, избегая резких движений. Используйте защитные очки и перчатки на всех этапах.

Демонтаж гайки штока амортизатора

Перед началом работ обязательно снимите нагрузку с пружины подвески, используя специальные стяжки. Невыполнение этого требования создаёт крайне высокий риск травмирования из-за неконтролируемого высвобождения энергии сжатой пружины. Убедитесь, что стойка амортизатора надёжно зафиксирована в тисках через мягкие прокладки, исключающие повреждение корпуса.

Для откручивания гайки потребуются два ключа: шестигранник (обычно на 6-8 мм), вставляемый в шлицевой конец штока для блокировки проворачивания, и накидной или торцевой ключ/головка под размер гайки (чаще всего 19-22 мм). Применение ударного гайковёрта значительно упрощает процедуру, особенно при наличии сильной коррозии или закисания резьбы.

Последовательность операций

Вставьте шестигранный ключ в торец штока, плотно удерживая его для предотвращения вращения.
Наденьте накидной ключ или головку на гайку штока. При необходимости используйте переходник-удлинитель для увеличения рычага.
Плавно, но с усилием вращайте гайку против часовой стрелки. При сильном прикипании обработайте резьбовое соединение проникающей смазкой (WD-40, Liqui Moly Rost-Off) и выждите 10-15 минут.
После полного откручивания снимите гайку, верхнюю опорную шайбу и старый опорный подшипник. Осмотрите резьбу штока на предмет повреждений.

При замене всегда используйте новую гайку, так как штатная подвергается критическим нагрузкам и может потерять прочностные характеристики после вытяжки и многократного затягивания. Повреждение резьбы штока требует замены всей стойки амортизатора.

Извлечение старого опорного подшипника из чашки

После демонтажа стойки амортизатора и фиксирующей гайки чашку стабилизатора осматривают на предмет коррозии и механических повреждений. Загрязнения удаляются металлической щеткой или сжатым воздухом для предотвращения попадания абразивных частиц в новые компоненты.

Чашка надежно фиксируется в тисках с мягкими губками, избегая деформации посадочных поверхностей. Используя съемник для подшипников или универсальный гидравлический пресс, прикладывают усилие строго по оси штока амортизатора. При отсутствии оборудования допускается аккуратное выбивание молотком через медную или алюминиевую проставку.

Ключевые этапы работ

Контроль направления усилия: перекосы при выпрессовке повреждают посадочное гнездо
Постепенное увеличение нагрузки – резкие удары приводят к растрескиванию металла
Визуальная оценка состояния сепаратора и обоймы после извлечения

Тип крепления чашки	Рекомендованный инструмент	Особенности
Резьбовое	Специальный съемник с захватом	Требует предварительной обработки проникающей смазкой
Посадка с натягом	Гидравлический пресс (20+ тонн)	Обязателен нагрев чашки строительным феном до 150°C

При закисании роликов запрещается прикладывать чрезмерные крутящие моменты – это провоцирует сколы дорожек качения. Корродированные детали обрабатываются жидкостью типа WD-40 с выдержкой 15-20 минут перед повторной попыткой демонтажа.

Очистка посадочного места от грязи и коррозии

Тщательная очистка посадочного места перед установкой нового опорного подшипника критически важна для его корректной работы и долговечности. Наличие коррозии, окалины или остатков старой смазки нарушает геометрию посадки, вызывая перекосы и неравномерное распределение нагрузок.

Загрязнения создают микроскопические зазоры, провоцирующие биение подшипника при вращении. Это ускоряет износ детали, генерирует вибрации рулевой колонки и может привести к заклиниванию механизма. Поверхность должна быть абсолютно чистой и ровной.

Технология очистки

Механическая обработка:
- Крупную коррозию удалите металлической щёткой или скребком
- Используйте наждачную бумагу зернистостью 120-220 для выравнивания поверхности
- Для труднодоступных мест примените абразивные ёршики
Химическая обработка:
- Нанесите преобразователь ржавчины на поражённые участки
- Обезжирьте поверхность специальным очистителем (уайт-спирит, ацетон)
- Удалите остатки химии сухой ветошью
Финишная подготовка:
- Продуйте посадочное место сжатым воздухом
- Проверьте отсутствие рисок и забоин
- Нанесите тонкий слой графитовой смазки для защиты от окисления

Важно: Запрещено использование зубил или грубых абразивов, повреждающих металл. При глубокой коррозии, деформирующей посадочное гнездо, требуется замена стакана стойки.

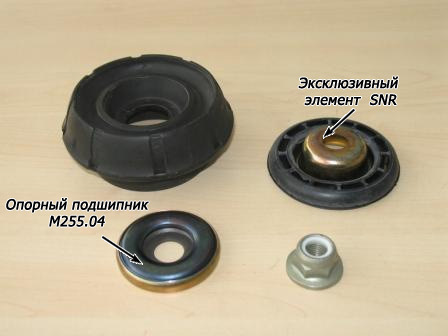

Правила установки нового опорного подшипника

Перед началом работ убедитесь в наличии нового оригинального или качественного аналога подшипника, рекомендованного производителем автомобиля. Подготовьте необходимый инструмент: комплект ключей и головок, съемники для демонтажа стоек/пружин, стяжки для пружин, динамометрический ключ, смазку (например, литол-24), очиститель (WD-40 или аналогичный), ветошь.

Тщательно очистите посадочные места кузова и опорной чашки стойки от грязи, ржавчины и остатков старого подшипника. Проверьте состояние сопрягаемых деталей: опорной чашки, резинового демпфера, верхней тарелки пружины. Наличие трещин, деформаций или сильного износа требует замены этих элементов.

Последовательность монтажа

Смажьте трущиеся поверхности: Нанесите тонкий слой смазки на рабочую поверхность нового подшипника (если это не запрещено производителем) и на его посадочное место в кузове автомобиля. Избегайте попадания смазки на резиновые элементы демпфера.
Правильно сориентируйте подшипник: Установите подшипник в посадочное гнездо строго согласно маркировке (обычно сторона с маркировкой или защитным кольцом/крышкой должна быть обращена вверх, наружу от кузова). Неправильная установка приведет к мгновенному разрушению.
Соберите узел опоры: Аккуратно установите сверху подшипника резиновый демпфер и опорную чашку стойки. Следите, чтобы все детали встали ровно, без перекосов.
Соберите стойку амортизатора: Используя стяжки, соберите пружину с амортизатором, установив верхнюю тарелку пружины. Убедитесь, что витки пружины правильно зашли в пазы тарелок.
Установите узел в автомобиль: Поднимите собранную стойку и аккуратно вставьте шток амортизатора в центральное отверстие подшипника. Совместите монтажные отверстия опорной чашки с отверстиями в кузове.
Затяните гайку штока амортизатора: Затяните центральную гайку штока динамометрическим ключом с усилием, строго указанным в руководстве по ремонту автомобиля. Недостаточная затяжка вызовет стуки, чрезмерная – разрушит подшипник.
Затяните опорные болты/гайки: Затяните крепежные болты или гайки, фиксирующие опорную чашку к кузову, с предписанным моментом. Не затягивайте их при вывешенном колесе – автомобиль должен стоять на колесах под нагрузкой (либо на подставках, имитирующих нагрузку).

После установки проверьте отсутствие посторонних шумов при повороте руля на месте и в движении на малой скорости. Рекомендуется проверить сход-развал колес, так как вмешательство в подвеску могло нарушить установочные параметры.

Сборка узла стойки амортизатора в обратном порядке

После замены опорного подшипника сборка стойки выполняется последовательно в порядке, обратном разборке. Важно соблюдать чистоту компонентов и правильность установки всех деталей.

Перед началом сборки убедитесь в отсутствии повреждений резьбы штока амортизатора, целостности пыльников и буферов сжатия. Нанесите рекомендуемую производителем смазку на опорный подшипник.

Этапы сборки

Установите опорный подшипник на чашку кузова нижней частью (с маркировкой или фиксирующим выступом) вниз.
Наденьте резиновый отбойник и пыльник на шток амортизатора, убедившись в их плотной посадке.
Смонтируйте верхнюю опорную чашку пружины, совместив метки позиционирования с выемками на подшипнике.
Зафиксируйте узел гайкой штока с моментом затяжки 40–60 Н·м (значение уточняйте в ТО автомобиля).

При затяжке гайки удерживайте шток амортизатора шестигранником под ключ, чтобы предотвратить проворачивание. После сборки проверьте свободное вращение опоры рукой – подшипник не должен заклинивать.

Критический параметр	Требование
Зазор между чашками	Отсутствие перекоса, равномерный контакт
Положение пружины	Верхний виток точно в посадочный паз опоры

Контроль затяжки крепежных элементов динамометрическим ключом

Точная затяжка креплений опорного подшипника критична для равномерного распределения нагрузок и предотвращения деформации стакана амортизатора. Недостаточный момент приводит к люфтам и ускоренному износу узла, а превышение – к заклиниванию подшипника или повреждению резьбовых соединений.

Динамометрический ключ обеспечивает контроль прилагаемого усилия за счёт калиброванной шкалы или электронного дисплея. Инструмент регулируется под требуемое значение момента, указанное в технической документации автомобиля, и подаёт сигнал (щелчок, световая индикация) при его достижении.

Порядок выполнения работ

Очистите резьбовые соединения от грязи и обработайте графитной смазкой
Выполните предварительную затяжку вручную для центровки элементов
Затягивайте крепёж крестообразно в 2-3 этапа (50% → 80% → 100% от норматива)
После финальной затяжки проверьте отсутствие перекоса стакана

Тип крепежа	Средний момент затяжки (Нм)	Критичные последствия нарушения
Гайка штока амортизатора	60-90	Деформация опорной чашки, разрушение подшипника
Болты стакана (3 шт)	25-40	Смещение оси стойки, вибрации руля

Обязательно сверяйтесь с мануалом производителя авто: для Volkswagen Golf 7 гайка штока требует 70 Нм, тогда как на Hyundai Solaris – 90 Нм. Повторный контроль момента через 500 км пробега исключает ослабление соединений после приработки деталей.

Обязательная проверка углов развала-схождения после замены

Замена опорного подшипника напрямую влияет на геометрию подвески, так как связана с демонтажом и установкой стойки амортизатора. Даже незначительное смещение узла относительно исходного положения приводит к изменению углов установки колес. Без последующей регулировки развала и схождения неизбежно возникнут проблемы с управляемостью и износом резины.

Отказ от проверки провоцирует ускоренный износ протектора шин (появление «пилы», неравномерное истирание), увод автомобиля в сторону при движении по прямой, снижение точности рулевого управления и повышение риска потери курсовой устойчивости. Эти дефекты проявляются сразу или через небольшой пробег.

Последствия игнорирования регулировки

Преждевременный износ шин: Колеса катятся под неправильными углами, вызывая интенсивное локальное истирание резины.
Ухудшение управляемости: Автомобиль требует постоянного подруливания, снижается реакция на поворот руля, появляется «плавание» по дороге.
Повышенная нагрузка на элементы подвески: Шаровые опоры, рулевые наконечники и сайлентблоки работают в нерасчетном режиме, сокращая ресурс.
Снижение безопасности: Ухудшается сцепление с дорогой и стабильность, особенно на высокой скорости или в экстренных маневрах.

Процедура проверки и регулировки проводится исключительно на профессиональном стенде развала-схождения после замены опорного подшипника. Мастер выставляет параметры в соответствии с заводскими допусками производителя для конкретной модели автомобиля. Гарантией правильности работ служит распечатка с результатами замеров до и после регулировки.

Важно: Перед визитом на стенд убедитесь в исправности всех компонентов подвески и рулевого управления, давлении в шинах, соответствующем норме, и отсутствии люфтов. Регулировка на изношенных деталях не даст точного результата.

Тестовый заезд для оценки работы опорного подшипника

Перед началом тестового заезда убедитесь в отсутствии посторонних шумов при статичной работе двигателя на холостых оборотах. Попросите помощника несколько раз резко повернуть рулевое колесо влево-вправо при выжатом тормозе и включенной нейтральной передаче (для МКПП) или режиме "P" (для АКПП). Внимательно прислушайтесь к области стоек амортизаторов – любые щелчки, стуки или скрежет могут указывать на критический износ опорного подшипника.

Начните движение по ровному участку дороги с минимальной скоростью (5-10 км/ч). Выполните серию плавных поворотов руля на небольшой угол в обе стороны, фиксируя ощущения. Обратите внимание на возможное появление гула, скрипа или тугого хода рулевого колеса. Постепенно увеличьте скорость до 30-40 км/ч и повторите маневры, отмечая изменения интенсивности звуков или вибраций на руле.

Ключевые действия во время заезда

Для комплексной проверки выполните следующие действия на безопасном участке дороги:

Проезд неровностей: Преодолейте несколько небольших препятствий (лежачие полицейские, ямы) на скорости 20-30 км/ч. Характерный стук или скрежет в передней подвеске при наезде на неровность – явный признак неисправности.
Резкие перестроения: Совершите серию энергичных "змейок" между условными коридорами на скорости 40-60 км/ч. Ухудшение реакции рулевого управления, запаздывание отклика колес или вибрация на руле требуют внимания.
Динамический разгон/торможение: Разгонитесь до 60-80 км/ч, затем резко затормозите. Повторите с акцентом на работу руля – увод автомобиля в сторону при торможении может косвенно указывать на проблемы с подшипником одной из сторон.

После заезда обязательно проверьте целостность пыльника опорного подшипника и отсутствие видимых деформаций металлических элементов. Сравните поведение левой и правой сторон подвески – асимметрия в звуках или управляемости помогает локализовать проблему.

Тип проявления	Возможная причина	Критичность
Единичные щелчки при повороте руля на месте	Начальная стадия разрушения сепаратора или обезличивание смазки	Средняя (требует наблюдения)
Постоянный гул/хруст при движении по прямой	Деформация тел качения, выработка дорожек	Высокая (необходима срочная замена)
Рывки руля, вибрация в поворотах	Заклинивание подшипника, нарушение центровки узла	Критическая (опасно для управления)

Характеристика	Оригинал	Аналог (риски)
Материал сепаратора	Сталь/полимер повышенной износостойкости	Дешевый пластик (расслаивание)
Точность посадки	±0.01 мм (соответствие чертежам)	Отклонения до ±0.1 мм (вибрации)
Антикоррозионное покрытие	Фосфатирование + многослойная смазка	Тонкий слой масла (быстрое вымывание)

Сравнение производителей опорных подшипников: OEM vs аналог

Оригинальные комплектующие (OEM) производятся компаниями, напрямую сотрудничающими с автоконцернами. Они проходят строгий контроль качества и соответствуют техническим требованиям конкретного автомобиля. Упаковка содержит логотип производителя транспортного средства, а детали имеют уникальные каталожные номера.

Аналоги выпускаются независимыми производителями без контрактов с автобрендами. Они создаются по реверс-инжинирингу оригиналов, но с возможными вариациями в материалах и допусках. Качество варьируется от низкобюджетных вариантов до продуктов премиум-сегмента, соответствующих или превосходящих OEM-стандарты.

Критерии выбора

Параметр	OEM	Аналог
Цена	На 30-100% дороже	Бюджетные и средние ценовые сегменты
Качество материалов	Стабильно высокое	Зависит от бренда: от низкосортной стали до улучшенных сплавов
Совместимость	Гарантирована производителем	Требует проверки по каталогам
Ресурс	Соответствует заводским нормативам	Средний: 50-150 тыс. км в зависимости от производителя
Гарантия	Через официальных дилеров	Зависит от продавца и бренда

Известные бренды-аналоги:

Премиум: SKF (Швеция), FAG (Германия), NTN-SNR (Япония-Франция)
Средний сегмент: Febi Bilstein (Германия), Mapco (Германия)
Бюджет: Topran, ABS (Азия/Европа)

При выборе аналогов критично учитывать репутацию производителя и результаты независимых тестов. Низкокачественные подшипники подвержены ускоренному износу тел качения и разрушению сепаратора, что приводит к: стукам в подвеске, заклиниванию рулевой колонки, деформации штока амортизатора.

Условия эксплуатации	Рекомендуемая частота	Особые требования
Стандартные дорожные условия	Каждые 30 000 км или 1 раз в год	Визуальный осмотр на подъемнике, проверка люфта
Агрессивное вождение/бездорожье	Каждые 15 000 км или 2 раза в год	Диагностика подвески под нагрузкой, контроль пыльников
Регионы с высокой влажностью/зимние реагенты	Каждые 20 000 км + после зимнего сезона	Антикоррозионная обработка, оценка состояния чашки опоры

Защита опорного подшипника при агрессивной езде

Агрессивная манера вождения с резкими стартами, экстренным торможением и скоростным прохождением поворотов многократно увеличивает нагрузки на опорный подшипник. Ударные воздействия через стойки амортизаторов, постоянные вибрации и перегрев узла провоцируют ускоренную деформацию сепаратора, разрушение тел качения и деградацию смазочного материала.

Для предотвращения преждевременного выхода подшипника из строя критически важно применять комплекс защитных мер. Ключевыми аспектами становятся использование усиленных компонентов, регулярное обслуживание и установка дополнительных барьеров от внешних воздействий.

Стратегии продления ресурса

Выбор специализированных компонентов: Приобретайте подшипники с маркировкой "HD" (Heavy Duty) или спортивные версии. Они оснащаются усиленными сепараторами, керамическими шариками, термостойкими смазками и многослойными пылезащитными манжетами.

Регулярная диагностика и обслуживание:

Проводите визуальный осмотр пыльников на отсутствие трещин каждые 5 000 км пробега
Контролируйте отсутствие люфта при раскачке колес в вертикальной плоскости
Обновляйте смазку через 15 000 км с использованием составов на основе дисульфида молибдена

Установка дополнительной защиты:

Монтируйте силиконовые пыльники с гофрированными вставками для компенсации углов поворота
Используйте стальные защитные кольца между чашкой амортизатора и корпусом подшипника
Наносите антикоррозийные покрытия на посадочные поверхности стойки

Фактор риска	Последствия	Защитная мера
Ударные нагрузки	Деформация дорожек качения	Керамические шарики в подшипнике
Загрязнение	Абразивный износ	Двойные лабиринтные уплотнения
Перегрев	Разжижение смазки	Синтетическая термостойкая смазка

Техника вождения: Минимизируйте удары о бордюры при парковке, снижайте скорость перед "лежачими полицейскими", избегайте длительного удержания руля в крайнем положении при маневрах. После экстремальных поездок давайте подвеске остыть перед парковкой.

Важность чистоты подкапотного пространства для ресурса подшипника

Грязь, пыль и дорожные реагенты, скапливающиеся в подкапотном пространстве, напрямую угрожают опорному подшипнику. Мелкие абразивные частицы проникают через защитные пыльники и уплотнения, смешиваясь со смазкой внутри подшипникового узла. Это превращает густую консистентную смазку в абразивную пасту, которая интенсивно истирает шарики, сепаратор и дорожки качения при каждом повороте руля.

Постоянное воздействие загрязнений резко ускоряет механический износ компонентов подшипника. Абразивные частицы нарушают геометрию рабочих поверхностей, создавая задиры и микротрещины. Одновременно грязь провоцирует коррозию металла при контакте с влагой, а забитые пыльники теряют способность удерживать смазку, приводя к "сухому" трению. Результат – разрушение сепаратора, заклинивание шариков и критическое снижение плавности хода рулевой колонки.

Основные риски загрязнения и меры профилактики

Ключевые факторы разрушения подшипника из-за грязи:

Абразивный износ – царапины на дорожках качения от песка и пыли
Деградация смазки – потеря защитных свойств из-за смешивания с грязью
Коррозия – окисление металла при проникновении солей и влаги

Профилактическая мера	Эффект для подшипника
Регулярная мойка двигателя и рамных элементов	Удаление реагентов и грязи с зоны установки подшипника
Контроль целостности пыльников	Предотвращение прямого попадания абразива в узел
Использование защитных кожухов	Механическая изоляция от брызг и летящего гравия

При замене подшипника критически важно тщательно очистить посадочное место на кузове и стойке амортизатора. Остатки старой ржавчины или грязи под опорной чашкой создают перекосы и точечные нагрузки, многократно сокращающие ресурс нового узла даже при чистом подкапотном пространстве.

Правила обкатки нового опорного подшипника

Обкатка нового опорного подшипника необходима для равномерного распределения смазки и приработки контактирующих поверхностей. Пренебрежение этим этапом сокращает ресурс детали и может привести к преждевременному появлению стуков или заклиниванию.

Соблюдайте следующие правила в течение первых 500-1000 км пробега после замены:

Избегайте резких поворотов руля при неподвижном автомобиле
Ограничьте скорость на неровных дорогах и при проезде лежачих полицейских
Исключите экстремальные нагрузки: резкое торможение, агрессивное руление
Контролируйте отсутствие посторонних шумов (скрип, стук) при повороте руля

Пробег (км)	Режим движения	Допустимые нагрузки
0-200	Плавное ускорение	Минимальные вибрации
200-500	Умеренная скорость	Легкие повороты руля
500-1000	Шоссейные условия	Постепенное увеличение маневров

Список источников

При подготовке материалов об опорных подшипниках использовалась специализированная техническая литература, инженерные справочники и профильные автомобильные издания. Основное внимание уделялось проверенным источникам с актуальными данными по конструкции и обслуживанию узлов подвески.

Для обеспечения точности информации анализировались официальные руководства автопроизводителей, нормативная документация и практические пособия по ремонту ходовой части. Приведенные ниже источники содержат детальные сведения о принципах работы, диагностике и замене опорных подшипников.

Горячев А.С. Конструкция и расчет автомобильных подвесок. Машиностроение, 2020.
Родичев В.А. Устройство и техническое обслуживание легковых автомобилей. Академия, 2021.
Тверитнев М.М. "Диагностика элементов передней подвески" // Автосервис: практика и технологии, №5, 2022.
Руководство по ремонту и техническому обслуживанию Volkswagen Golf/Jetta (2015-2020 гг.). Официальное издание концерна Volkswagen AG.
ГОСТ Р 53819-2010 Подшипники шариковые радиально-упорные. Технические условия. Стандартинформ, 2010.
Пехальский А.П. Автомобильные подшипники качения: справочник. Транспорт, 2018.
Технический бюллетень SKF: "Рекомендации по установке опорных подшипников стоек", каталог 2023.
