Ошибка P0036 ВАЗ - почему возникает и как устранить

Статья обновлена: 18.08.2025

Ошибка P0036, регистрируемая в электронных блоках управления двигателем автомобилей ВАЗ, указывает на неисправность цепи нагревателя второго кислородного датчика (лямбда-зонда) после катализатора. Данный код сигнализирует о проблемах в системе контроля токсичности выхлопных газов.

Возникновение этой ошибки напрямую влияет на работу силового агрегата и соответствие экологическим нормам. Игнорирование неисправности может привести к повышенному расходу топлива, ухудшению динамики автомобиля и потенциальному повреждению каталитического нейтрализатора.

Понимание возможных причин сбоя и знание методов диагностики критически важно для своевременного восстановления корректного функционирования системы выпуска отработавших газов и предотвращения более серьезных поломок.

Принцип работы системы подогрева кислородного датчика

Кислородный датчик (лямбда-зонд) эффективно измеряет остаточный кислород в выхлопных газах только при температуре 300-400°C. В холодном состоянии при запуске двигателя его электрохимический элемент не генерирует точный сигнал. Для ускорения выхода на рабочий режим и стабилизации показаний в конструкцию интегрирован нагревательный элемент, управляемый электронным блоком управления (ЭБУ).

ЭБУ активирует подогрев сразу после запуска двигателя, подавая напряжение 12В на керамический нагреватель внутри датчика. Мощность регулируется через широтно-импульсную модуляцию (ШИМ), что позволяет точно контролировать температуру. После достижения рабочего режима нагрев переходит в поддерживающий статус, компенсируя охлаждение выхлопными газами на малых оборотах.

Диагностика цепи подогрева

ЭБУ постоянно отслеживает параметры цепи через встроенные диагностические алгоритмы:

Измерение сопротивления – при обрыве или коротком замыкании значение выходит за диапазон 2-20 Ом
Контроль тока потребления – отклонение от нормы 0.5-2А сигнализирует о неисправности
Анализ времени прогрева – превышение интервала 60-120 сек указывает на деградацию нагревателя

Параметр	Норма	При ошибке P0036
Сопротивление нагревателя	5-15 Ом	<2 Ом или >20 Ом
Напряжение в цепи	12-14.5В	0В или 0.5-5В (обрыв/КЗ)
Ток потребления	0.8-1.5А	0А или >2.5А

При фиксации отклонений ЭБУ регистрирует ошибку P0036, отключает подогрев для защиты цепи и переводит двигатель в аварийный режим с фиксированными топливными коррекциями. Система использует двухступенчатую диагностику: первичная проверка при включении зажигания (статическое сопротивление), вторичная – в процессе работы (динамика прогрева).

Основные причины неисправности цепи нагревателя лямбда-зонда

Цепь нагревателя лямбда-зонда критична для быстрого прогрева датчика после запуска двигателя. При возникновении ошибки P0036 требуется детальная проверка всех элементов этой цепи.

Повреждения могут носить как механический, так и электрический характер, часто усугубляясь условиями эксплуатации в подкапотном пространстве.

Ключевые источники проблемы

Обрыв или замыкание проводки - Физическое повреждение изоляции, перетирание жгута о кузовные элементы, коррозия контактов из-за влаги.
Неисправность нагревательного элемента - Внутренний обрыв нити накаливания вследствие естественного старения или перегрева.
Проблемы с реле и предохранителем - Перегорание предохранителя цепи (обычно F5-F7 в монтажном блоке), залипание контактов реле нагрева.
Некорректное напряжение - Падение напряжения ниже 11В из-за слабого АКБ, окисления клемм или неисправности генератора.
Ошибки ЭБУ - Сбой управления цепью нагрева со стороны контроллера (реже, требует перепрошивки или замены блока).
Неподходящий датчик - Установка зонда с несоответствующим сопротивлением нагревателя (неоригинальные аналоги).

Механические повреждения проводов как источник ошибки P0036

Проводка цепи подогрева кислородного датчика (лямбда-зонда) расположена в уязвимой зоне под днищем автомобиля. Постоянное воздействие вибраций, перепадов температур, влаги, дорожного мусора и химических реагентов приводит к постепенному разрушению изоляции и токоведущих жил. Особенно критичны участки возле разъёмов датчика и точек крепления жгута к кузову.

Нарушение целостности проводов вызывает обрыв цепи нагревателя или короткое замыкание. Блок управления двигателем (ЭБУ) фиксирует отклонение фактического сопротивления цепи или силы тока от запрограммированных значений. Это приводит к регистрации ошибки P0036, указывающей на неисправность в цепи подогрева второго кислородного датчика (Bank 1 Sensor 2).

Диагностика и ремонт повреждённой проводки

Последовательность действий для выявления и устранения проблемы:

Визуальный осмотр: Проверьте жгут от разъёма датчика до точки входа в моторный отсек. Ищите:
- Перетёртую изоляцию от контакта с элементами подвески/кузова
- Надрывы или перекусывание проводов (часто грызунами)
- Окисление или разрушение контактов в разъёмах
- Следы оплавления от близости к выпускному коллектору
Проверка мультиметром:
- Измерьте сопротивление цепи нагревателя между контактами разъёма датчика (обычно 2-15 Ом)
- Прозвоните провода на обрыв от разъёма датчика до ЭБУ
- Проверьте отсутствие короткого замыкания на "массу" или бортовую сеть

Способы восстановления проводки:

Тип повреждения	Метод ремонта
Локальный надрыв изоляции	Обработка термоусадкой или изолентой с клеевым слоем
Обрыв провода	Замена участка кабеля с пайкой и изоляцией
Коррозия контактов	Зачистка клемм, обработка контактной смазкой
Массовое повреждение жгута	Полная замена участка проводки

После ремонта обязательно зафиксируйте жгут пластиковыми хомутами, исключив провисание и контакт с горячими/подвижными элементами. Для долговечности обработайте трассу проводов антикоррозийным спреем.

Короткое замыкание в цепи управления нагревателем датчика

Короткое замыкание в цепи управления нагревателем кислородного датчика (лямбда-зонда) возникает при прямом контакте проводников под напряжением с "массой" автомобиля или другим силовым кабелем. Это приводит к аномальному повышению силы тока в цепи, фиксируемому блоком управления двигателем (ЭБУ) как ошибка P0036. Повреждение изоляции проводов чаще всего происходит вблизи выпускного коллектора из-за постоянного воздействия высокой температуры, вибрации или механических повреждений от трения о элементы кузова.

ЭБУ моментально отключает питание цепи при обнаружении перегрузки, предотвращая выход из строя дорогостоящих компонентов. Однако это делает невозможным прогрев датчика, что нарушает формирование корректной топливовоздушной смеси в режимах холостого хода и прогрева. Симптомы включают повышенный расход топлива, нестабильную работу двигателя на низких оборотах и постоянное свечение индикатора Check Engine.

Диагностика и устранение неисправности

Последовательность действий для выявления и ликвидации короткого замыкания:

Визуальный осмотр проводки: Проверьте состояние жгута от разъёма лямбда-зонда до ЭБУ, уделяя внимание участкам возле горячих деталей и острых кромок кузова.
Прозвонка мультиметром:
- Отсоедините разъёмы датчика и контроллера
- Измерьте сопротивление между контактом управления нагревателем (B1/S1: контакт 4 на разъёме датчика) и массой автомобиля
- Показание близкое к 0 Ом подтверждает КЗ
Локализация повреждения: Поочерёдно сгибайте проводник в подозрительных местах – резкое изменение сопротивления укажет на точку замыкания.

Основные методы ремонта:

Тип повреждения	Способ устранения	Примечание
Оплавление изоляции	Замена участка провода с применением термостойкой гофры	Обязательная термоизоляция при прокладке
Перетёртый провод	Установка пластиковых хомутов в точках крепления	Исключение контакта с металлом
Коррозия контактов	Очистка разъёма и обработка контактной смазкой	Контроль состояния фиксаторов колодки

После ремонта обязательна очистка ошибки сканером OBD-II и контроль отсутствия повторного возникновения P0036 в течение 3-4 рабочих циклов двигателя. При невозможности самостоятельной диагностики рекомендуется проверить цепь осциллографом – наличие паразитных импульсов указывает на скрытое повреждение проводки.

Обрыв электрической цепи подогрева кислородного датчика

Обрыв в цепи подогрева кислородного датчика напрямую блокирует запуск нагревательного элемента лямбда-зонда. Без функционирующего подогрева датчик не достигает рабочей температуры (300–600°C), что нарушает формирование корректного сигнала о составе выхлопных газов. ЭБУ двигателя фиксирует это как ошибку P0036, активируя аварийный режим работы силового агрегата.

Основные симптомы включают повышенный расход топлива, нестабильный холостой ход, снижение динамики автомобиля и постоянное свечение индикатора Check Engine. Диагностика требует последовательной проверки целостности проводки на всем участке цепи: от датчика до блока управления.

Причины и методы устранения

Распространенные источники обрыва и решения:

Механическое повреждение проводов – осмотр жгута возле датчика, выпускного коллектора и в местах пересечения с кузовными элементами. Замена перетертых участков с термоусадкой соединений.
Окисление контактов в разъемах – очистка клемм колодки датчика и ЭБУ от коррозии спреем-очистителем, восстановление плотности соединения.
Выход из строя предохранителя цепи – проверка F19 (15А) в монтажном блоке, замена при перегорании. Обязательный поиск причины перегрузки.
Обрыв внутри датчика – прозвонка сопротивления нагревателя мультиметром (норма: 5–15 Ом). Бесконечное сопротивление или КЗ требует замены лямбда-зонда.

После ремонта обязательны:

Сброс ошибки P0036 сканером OBD-II.
Контроль параметра "Напряжение нагревателя ДК2" в реальном времени (должно соответствовать вольтажу АКБ при включенном зажигании).
Тест-драйв для проверки отсутствия повторного возникновения ошибки.

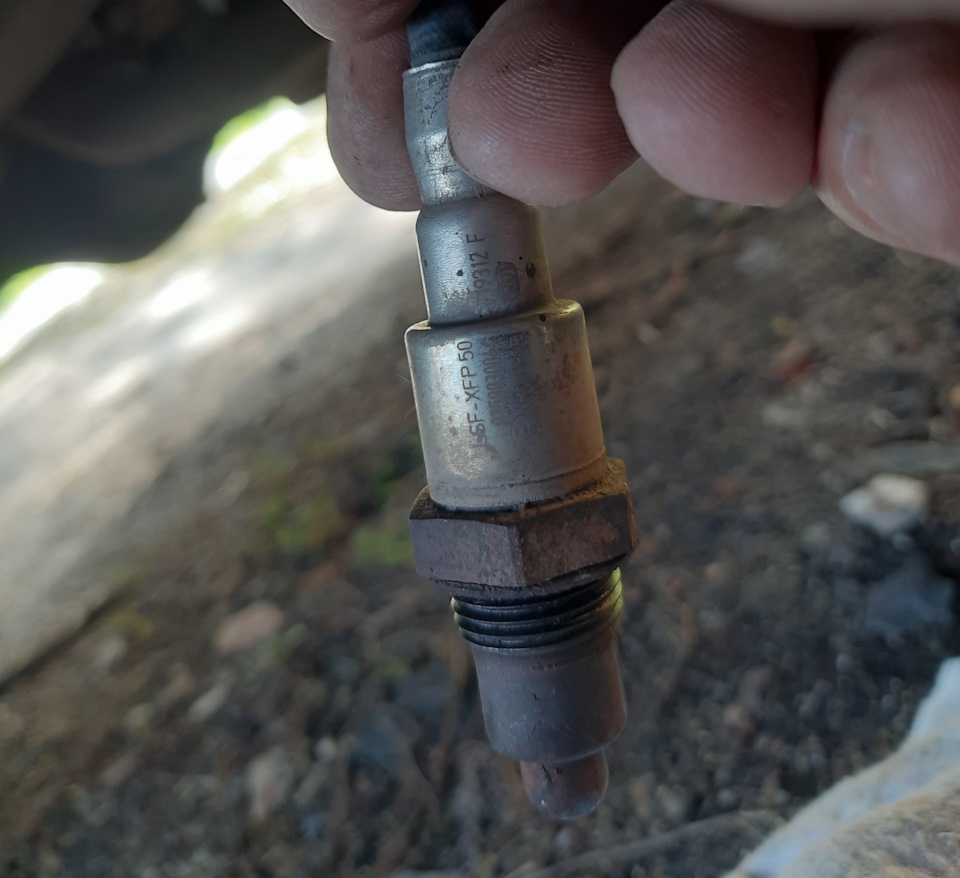

Неисправность самого нагревательного элемента лямбда-зонда

Повреждение нагревательного резистора внутри лямбда-зонда – распространённая причина ошибки P0036. Нагреватель необходим для быстрого вывода датчика на рабочую температуру (300-600°C) после запуска двигателя и поддержания её при низких нагрузках. При его отказе зонд не передаёт корректные данные о составе выхлопных газов в ЭБУ.

Физическое разрушение нагревательной спирали или обрыв её цепи препятствуют нормальному прогреву. Это провоцирует нестабильную работу мотора на холостом ходу, повышенный расход топлива и активацию аварийного режима. Диагностика требует проверки целостности цепи и сопротивления нагревателя.

Основные причины поломки нагревателя

Механическое повреждение: Удары о дорожное покрытие, камни или наезд на препятствие, деформирующие корпус зонда.
Короткое замыкание: Пробой изоляции проводов, окисление контактов или попадание влаги в разъёмы.
Естественный износ: Термическая усталость спирали из-за многочисленных циклов нагрева/охлаждения.
Перегрев: Эксплуатация с неисправной системой зажигания (пропуски воспламенения), вызывающая горение топлива в выпускном коллекторе.

Способы устранения неисправности

Измерение сопротивления: Отсоединить разъём лямбда-зонда и проверить сопротивление между контактами нагревателя (обычно 2-15 Ом). Отклонение от нормы или обрыв (∞) требуют замены датчика.
Проверка напряжения и "массы": При включенном зажигании замерить напряжение на разъёме питания нагревателя (12В). Убедиться в целостности цепи управления от ЭБУ и качестве контакта с кузовом.
Визуальный осмотр: Выявление оплавлений, трещин на корпусе зонда или повреждённых проводов.
Замена датчика: Установка нового оригинального или совместимого аналога (артикулы BOSCH 0258005137, NTK OZA670-EE1). Обязательна последующая адаптация параметров ЭБУ через диагностический сканер.

Диагностические параметры (типовые значения)

Параметр	Исправный датчик	Неисправный нагреватель
Сопротивление	5-10 Ом	0 Ом / ∞
Потребляемый ток	0.8-1.5 А	~0 А
Время прогрева	20-60 сек	>120 сек

Проблемы с предохранителем цепи подогрева ДК2

Предохранитель цепи подогрева второго кислородного датчика (ДК2) защищает систему от токовых перегрузок. При его перегорании блок управления двигателем фиксирует ошибку P0036, а подогрев ДК2 полностью отключается. Это приводит к замедленному прогреву датчика и некорректной работе топливной системы на холодном двигателе.

Перегоревший предохранитель требует немедленной диагностики, так как простое его восстановление без выявления причины часто приводит к повторному срабатыванию защиты. Необходимо последовательно проверить три ключевых аспекта: целостность проводки, исправность самого датчика и состояние реле управления.

Основные причины перегорания предохранителя

Короткое замыкание в цепи подогрева: Повреждение изоляции проводов (перетирание о острые кромки кузова, расплавление от выхлопной системы), окисление контактов, попадание влаги в разъемы.
Внутреннее замыкание нагревателя ДК2: Пробой нагревательного элемента внутри датчика, вызванный перегревом, механическим повреждением или заводским браком.
Неисправность реле подогрева: Залипание контактов реле, приводящее к непрерывной подаче тока на цепь и перегрузке.
Неправильная установка компонентов: Применение предохранителя большего номинала после предыдущего перегорания, что маскирует проблему и ведет к дальнейшему повреждению цепи.

Проверка и устранение неисправности

Отключите зажигание и найдите предохранитель F7 (15А) в монтажном блоке салона (актуально для Lada Granta, Kalina, Priora, Vesta). Для других моделей ВАЗ уточните схему в руководстве.
Извлеките предохранитель и визуально оцените целостность плавкой вставки. Подтвердите обрыв мультиметром (режим прозвонки).
Отсоедините разъем ДК2 (расположен после катализатора) и измерьте сопротивление между контактами подогрева (обычно 2 белых провода). Норма: 2-15 Ом. Бесконечное сопротивление или 0 Ом указывают на неисправность датчика.
Проверьте цепь на КЗ: при отключенном ДК2 и извлеченном реле (K9 в основном блоке) измерьте сопротивление между выводом предохранителя и массой. Показание выше 20 кОм – норма, меньше – ищите замыкание в проводке.
Замените перегоревший предохранитель на строго аналогичный по номиналу (15А). Если после запуска двигателя он снова перегорает – проблема не устранена.

Критичные последствия игнорирования

Постоянное использование автомобиля с отключенным подогревом ДК2 увеличивает расход топлива и токсичность выхлопа на прогретом двигателе.
Повторные перегорания предохранителя без диагностики провоцируют возгорание проводки или выход из строя блока управления двигателем.
Установка "жучков" вместо предохранителя приводит к необратимому повреждению дорогостоящих компонентов: жгута проводов, реле, ЭБУ.

Отказ реле управления нагревателем кислородного датчика

Реле отвечает за подачу напряжения на нагревательный элемент кислородного датчика (лямбда-зонда). При его отказе цепь подогрева размыкается, что препятствует корректному прогреву датчика до рабочей температуры. Это вызывает срабатывание ошибки P0036, так как ЭБУ фиксирует отсутствие ожидаемого сопротивления в цепи нагревателя.

Неисправность проявляется устойчивым загоранием Check Engine, повышенным расходом топлива и нестабильными оборотами на холостом ходу. Холодный лямбда-зонд не передает точные данные о составе выхлопных газов, что нарушает работу топливной системы в замкнутом контуре.

Причины и способы устранения

Основные причины отказа:

Перегорание контактов реле из-за перегрузки или короткого замыкания в цепи нагревателя
Коррозия или окисление разъемов реле
Обрыв катушки управления внутри реле
Механическое залипание контактной группы
Проблемы с питанием реле (обрыв провода, окисление массы)

Методы диагностики и устранения:

Проверьте предохранитель цепи нагревателя (обычно F20 в монтажном блоке)
Тестируйте реле мультиметром:

Сопротивление катушки 70-80 Ом (при 12V)

Сопротивление контактов 0-1 Ом (в замкнутом состоянии)
Зачистите контакты реле и колодки подключения
Замените реле на заведомо исправное (тип 90.3747 или аналог)
Прозвоните цепь от реле к лямбда-зонду на предмет обрыва

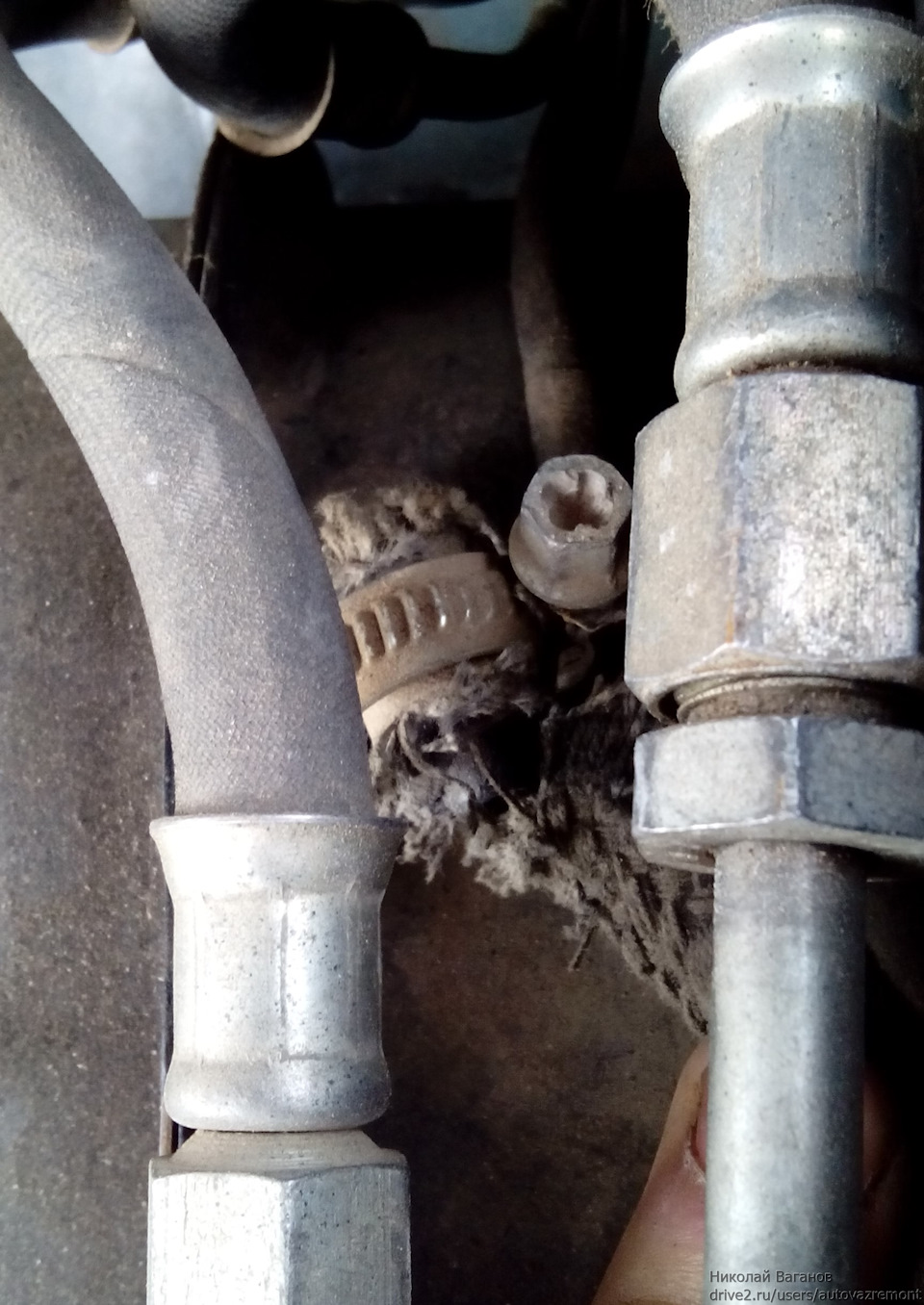

Коррозия контактов разъема лямбда-зонда

Коррозия контактов в разъеме лямбда-зонда – распространенная причина ошибки P0036 на автомобилях ВАЗ. Она возникает из-за воздействия влаги, дорожных реагентов и окисления металлических элементов при длительной эксплуатации. Нарушение проводимости сигнала от датчика к ЭБУ приводит к некорректным показаниям по нагреву подогревателя.

Окисленные контакты увеличивают сопротивление в цепи, что провоцирует ложное срабатывание защиты блока управления. ЭБУ фиксирует обрыв или короткое замыкание в цепи подогревателя, хотя физически датчик может быть исправен. Особенно часто проблема проявляется в сырую погоду или после зимнего сезона.

Способы устранения коррозии

Диагностика и очистка разъема:

Отсоедините колодку лямбда-зонда (обязательно при выключенном зажигании).
Визуально проверьте контакты на наличие:
- Зеленоватого или белого налета
- Темных пятен окисления
- Признаков влаги внутри разъема
Обработайте контакты:
- Механическая очистка: мелкой наждачной бумагой (№600-800) или стекловолоконной щеткой
- Химическая обработка: очистителем контактов (например, Kontakt Chemie Super)
Продуйте разъем сжатым воздухом для удаления остатков загрязнений.

Защита от повторного окисления:

Способ	Инструкция	Эффективность
Диэлектрическая смазка	Нанесите тонкий слой на контакты после очистки	Высокая (предотвращает попадание влаги)
Термоусадка	Закройте соединение термоусадочной трубкой с клеевым слоем	Средняя (требует демонтажа разъема)
Изолента	Плотно обмотайте разъем влагозащитной изолентой	Низкая (временное решение)

Важно! При сильном повреждении контактов или корпуса разъема требуется замена колодки. Используйте только пайку с термоусадкой для соединения проводов – скрутки недопустимы. После ремонта обязательно удалите ошибку P0036 сканером OBD-II.

Проверка сопротивления нагревательного элемента мультиметром

Отсоедините электрический разъём от нагревательного элемента кислородного датчика (лямбда-зонда), вызвавшего ошибку P0036. Визуально осмотрите контакты разъёма и провода на предмет повреждений, коррозии или окисления. Очистите контакты при необходимости.

Переведите мультиметр в режим измерения сопротивления (Омы). Установите диапазон измерения в пределах 200 Ом. Подключите щупы мультиметра к контактам нагревательного элемента на самом датчике – обычно к двум белым проводам (или контактам, обозначенным как «Н+» и «Н-»).

Анализ результатов измерения

Сравните полученное значение сопротивления с паспортными данными для вашей модели ВАЗ (обычно находится в диапазоне 2-15 Ом):

Нормальное сопротивление (2-15 Ом): Нагревательная цепь датчика исправна. Проблема в цепи управления или ЭБУ.
Сопротивление близко к 0 Ом: Короткое замыкание в нагревателе. Требуется замена датчика.
Сопротивление бесконечно (обрыв): Обрыв нагревательной нити. Требуется замена датчика.
Значение сильно отличается от нормы: Деградация нагревателя. Рекомендована замена.

Дополнительная проверка цепи: Для исключения обрыва/короткого замыкания в проводке измерьте сопротивление между контактами разъёма жгута проводов (идущего к ЭБУ) и контактами датчика. Значение должно быть близко к 0 Ом. Проверьте отсутствие короткого замыкания на массу или "+12В" на каждом проводе цепи нагревателя.

Диагностика напряжения в цепи питания подогревателя

Проверка напряжения – ключевой этап локализации проблемы при ошибке P0036. Недостаточное питание цепи подогревателя кислородного датчика (лямбда-зонда) после катализатора приводит к некорректной работе системы очистки выхлопных газов. Отсутствие или нестабильность напряжения препятствует прогреву датчика до рабочей температуры.

Для диагностики потребуется мультиметр в режиме измерения постоянного напряжения (DCV) и доступ к разъему датчика или реле/предохранителю цепи подогревателя. Предварительно убедитесь в исправности предохранителя (обычно 15-20А) и реле подогрева (при его наличии в схеме), визуально оценив целостность или прозвонив мультиметром.

Порядок проверки напряжения

Выполните следующие действия для точной диагностики:

Подготовка: Заглушите двигатель, снимите минусовую клемму с АКБ. Найдите разъем проблемного кислородного датчика (банк 1, датчик 2 – после катализатора).
Идентификация контактов: Определите по схеме электропроводки вашей модели ВАЗ два контакта подогревателя (обычно толстые провода одного цвета, чаще белый/серый).
Проверка питания на разъеме:
- Восстановите питание (подсоедините АКБ), включите зажигание (двигатель не запускайте).
- Подсоедините щуп мультиметра к контакту питания подогревателя на фишке жгута проводки автомобиля.
- Второй щуп подключите к "массе" (кузов или минус АКБ).
- Нормальное напряжение: 12 ± 0.5 В. Отсутствие напряжения указывает на обрыв/короткое замыкание до разъема или неисправность реле/предохранителя.
Проверка "массы" подогревателя:
- Переключите мультиметр в режим прозвонки/сопротивления (Ω).
- Один щуп подключите к контакту "массы" подогревателя на фишке жгута.
- Второй щуп – к надежной "массе" авто.
- Норма: сопротивление менее 1 Ом. Высокое сопротивление или обрыв требуют поиска плохого контакта или обрыва провода "массы".

Если напряжение и "масса" в норме, но ошибка P0036 сохраняется – вероятна неисправность нагревательного элемента внутри самого датчика. Проверить его сопротивление можно мультиметром (типовые значения 2-15 Ом при +20°C, точные – в мануале авто). Значение "0" – короткое замыкание, "∞" – обрыв.

Тестирование управляющего сигнала от ЭБУ на разъеме датчика

Для диагностики цепи управления нагревателем датчика кислорода (ДК2) требуется проверить наличие сигнала от ЭБУ. Отсоедините разъем датчика и подготовьте мультиметр для измерения напряжения.

Включите зажигание при заглушенном двигателе. Подсоедините щупы мультиметра к контакту управляющего провода (обычно серый с черной полосой для B1S2) и массе автомобиля. ЭБУ должен подавать напряжение 12В в течение 2-5 секунд после включения зажигания.

Порядок действий и интерпретация результатов

При тестировании учитывайте следующие параметры сигнала:

Норма: кратковременное появление 11-14В после включения зажигания
Ошибка: постоянное напряжение 0В или 12В без изменений
Промежуточный случай: напряжение ниже 11В указывает на проблемы в цепи питания ЭБУ

Возможные причины отсутствия корректного сигнала:

Обрыв или КЗ в цепи управления между ЭБУ и датчиком
Неисправность реле питания ЭБУ
Выход из строя драйвера управления нагревателем в блоке управления
Повреждение изоляции проводов вблизи выпускного коллектора

Показание мультиметра	Вероятная причина	Действия
0 В постоянно	Обрыв цепи, неисправность ЭБУ	Прозвонить цепь, проверить питание ЭБУ
12 В постоянно	Замкнутость на массу, "залипание" реле	Поиск КЗ в проводке, проверка реле
Кратковременные 12В	Нормальная работа цепи	Проверять другие компоненты системы

Важно! При использовании осциллографа анализируйте форму сигнала: прямоугольные импульсы с ШИМ-модуляцией после запуска двигателя свидетельствуют о корректной работе системы.

Визуальный осмотр проводки на предмет повреждений

Тщательно осмотрите провода, идущие к нагревателю кислородного датчика (лямбда-зонда) банки 1, датчика 2. Этот этап критичен, так как физические повреждения проводки – частая причина ошибки P0036 из-за нарушения подачи питания или сигнала.

Начинайте проверку от разъёма датчика, двигаясь вдоль жгута проводов к блоку управления двигателем (ЭБУ). Особое внимание уделите участкам возле выпускного коллектора, где высокая температура может расплавить изоляцию, а также зонам контакта с острыми кромками кузова или подвижными элементами.

Отсоедините разъём лямбда-зонда и колодку ЭБУ для безопасного осмотра.
Ищите:
- Перетёртую, расплавленную или потрескавшуюся изоляцию на проводах
- Вмятины, порезы, следы воздействия грызунов
- Окисление или коррозию контактов в разъёмах (белый или зелёный налёт)
- Ослабленные клеммы в колодках (проверьте фиксацию лёгким подёргиванием)
- Наличие влаги или следов технических жидкостей внутри разъёма
Проверьте целостность экрана (если есть) на сигнальных проводах – повреждения могут вызывать помехи.
Вручную прожмите жгут проводов по всей длине – иногда обрыв жилы скрыт под неповреждённой изоляцией.

Проверка состояния контактов в колодке жгута проводов

Окисление или нарушение соединения в разъёмах жгута проводов – частая причина ошибки P0036, указывающей на проблемы цепи нагревателя кислородного датчика (лямбда-зонда). Контакты подвержены коррозии из-за влаги, температурных перепадов и вибрации, что приводит к увеличению сопротивления и обрыву сигнала управления нагревателем.

Проверку начинают с визуального осмотра колодок датчика и контроллера ЭБУ на предмет механических повреждений, следов перегрева (оплавление пластика) или попадания технических жидкостей. Особое внимание уделяют фиксации разъёмов: неплотное соединение вызывает нестабильный контакт.

Порядок диагностики контактных групп

Необходимые инструменты: мультиметр, щетка с мягким ворсом, контактная смазка, ватные палочки, спрей-очиститель электроники.

Отсоединение разъёмов: Снимите минусовую клемму АКБ. Аккуратно разъедините колодки жгута и датчика/ЭБУ, нажав на фиксатор.
Очистка контактов:
- Обработайте штырьки и гнёзда очистителем, удаляя грязь и окислы ватной палочкой.
- Просушите соединения сжатым воздухом или естественным способом.
Проверка целостности:
- Осмотрите контакты на отсутствие вогнутости, трещин или зелёного налёта (медная коррозия).
- Убедитесь в плотности посадки штырьков в гнёздах – подёргайте их пальцем (люфт недопустим).
Измерение сопротивления:
- Включите мультиметр в режим омметра (Ω).
- Замерьте сопротивление между контактами цепи нагревателя на колодке датчика и соответствующими пинами разъёма ЭБУ. Норма: 0-1 Ом (при отключенном питании).

Признак неисправности	Действие
Сильное окисление контактов	Зачистка ластиком или мелкой наждачной бумагой (№800-1000) с последующей обработкой очистителем
Деформация штырька/гнезда	Аккуратное подгибание тонкой отвёрткой или замена колодки/пина
Обрыв провода у основания разъёма	Перепайка соединения с термоусадкой или замена контактной группы

Важно: После очистки нанесите на контакты тонкий слой токопроводящей смазки для защиты от влаги. Убедитесь в отсутствии остатков очистителя перед подключением – жидкость может вызвать короткое замыкание. Повторная активация ошибки после процедуры указывает на необходимость проверки проводки или замены датчика.

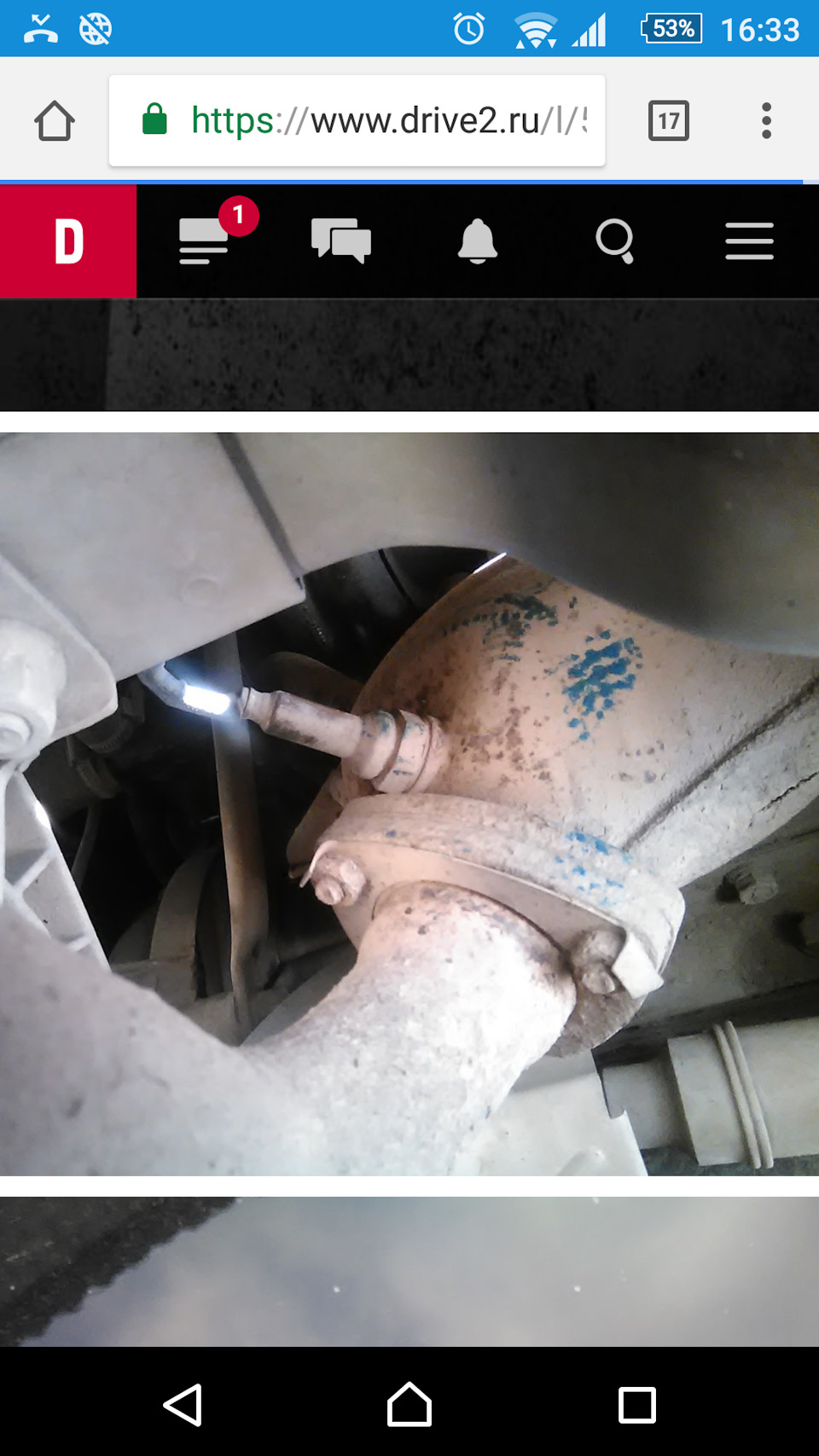

Замена неисправного кислородного датчика на ВАЗ

После диагностики и подтверждения кода P0036, указывающего на неисправность цепи подогрева второго кислородного датчика (лямбда-зонд после катализатора), его замена становится необходимым шагом. Этот датчик отвечает за контроль эффективности каталитического нейтрализатора, и его некорректная работа влияет на состав топливно-воздушной смеси и экологические показатели.

Перед началом работ убедитесь в наличии нового датчика, соответствующего модели вашего ВАЗ (часто это Bosch, Denso или аналог), а также подготовьте специализированный инструмент: торцевой ключ или головку под размер датчика (обычно 22 мм) и проникающую смазку типа WD-40 для облегчения откручивания прикипевшей резьбы. Работа выполняется на остывшем двигателе во избежание ожогов.

Пошаговый процесс замены

Отсоедините электрический разъем датчика, нажав на фиксатор. Он расположен под днищем автомобиля, за каталитическим нейтрализатором. Обеспечьте свободный доступ к датчику, при необходимости используя смотровую яму или подъемник.

Обработайте резьбовое соединение: Тщательно обрызгайте место крепления датчика проникающей смазкой. Дайте составу подействовать 10-15 минут для растворения нагара и ржавчины.
Снимите старый датчик: Используя торцевой ключ или головку с воротком/трещоткой, аккуратно открутите датчик против часовой стрелки. При сильном прикипании применяйте осторожные удары молотком по рукоятке ключа или используйте съемник. Избегайте перекоса и повреждения резьбы в коллекторе/трубе.
Очистите посадочное место: Удалите остатки старой смазки, грязи и нагара с резьбового отверстия ветошью. Проверьте состояние резьбы.
Подготовьте новый датчик: Важно! Не наносите обычную смазку или герметик на резьбу нового датчика. Большинство современных датчиков имеют специальное антифрикционное покрытие (часто графитовое), нанесенное на заводе. При его отсутствии используйте только высокотемпературную противозадирную пасту, рекомендованную производителем датчика.
Установите новый датчик: Вверните новый датчик вручную по резьбе до упора, следя за отсутствием перекоса. Затяните его динамометрическим ключом с моментом, указанным в руководстве к автомобилю (обычно 35-45 Н·м для ВАЗ). При отсутствии ключа дотяните обычным инструментом до плотного прилегания, избегая чрезмерных усилий.
Подключите разъем: Надежно соедините электрический разъем нового датчика до щелчка фиксатора. Убедитесь в отсутствии перегибов и натяжения проводов.

После замены выполните следующие действия:

Сбросьте ошибку P0036 из памяти ЭБУ с помощью диагностического сканера.
Заведите двигатель и дайте ему поработать 5-10 минут на холостом ходу, затем совершите тестовую поездку длительностью 15-20 минут в различных режимах.
Проведите повторную диагностику, чтобы убедиться в отсутствии ошибки P0036 и корректной работе системы.

Ключевой момент	Рекомендация
Момент затяжки	Строго соблюдайте момент затяжки. Перетяжка может повредить датчик или сорвать резьбу, недотяжка приведет к подсосу воздуха.
Целостность проводки	Перед установкой нового датчика проверьте состояние проводов и разъема на предмет повреждений или окисления.
Качество датчика	Используйте только датчики от проверенных производителей, совместимые с вашей моделью ЭБУ ВАЗ.

Правильно выполненная замена устраняет причину ошибки P0036, восстанавливает точность контроля катализатора и обеспечивает оптимальный расход топлива. Если после замены и сброса ошибка появляется снова, необходима углубленная диагностика цепи подогрева (проводка, реле, предохранитель) или самого ЭБУ.

Особенности выбора нового лямбда-зонда для замены

При подборе нового датчика кислорода критически важно обеспечить полную совместимость с двигателем и электронной системой управления вашего ВАЗ. Неверный выбор приведет к сохранению ошибки P0036 или появлению новых неисправностей.

Обращайте внимание на конструктивные и электрические параметры зонда, а также его соответствие спецификациям производителя. Использование неподходящих аналогов может нарушить работу топливной системы и катализатора.

Ключевые критерии выбора

Тип датчика: Для современных ВАЗ обычно требуются циркониевые 4-проводные зонды (2 сигнальных + 2 подогрева). Уточните тип штатного датчика в техдокументации.

Конструктивные параметры:

Резьба и размер – должны идеально совпадать с посадочным местом выпускного коллектора
Длина корпуса – влияет на правильность размещения чувствительного элемента в потоке газов
Угол изгиба проводов – обеспечивает безопасную прокладку без натяжения

Электрические характеристики:

Параметр	Значение	Важность
Сопротивление нагревателя	5-15 Ом	Должно соответствовать штатному
Скорость срабатывания	До 300 мс	Влияет на точность регулировки смеси

Производители:

Оригинал (АвтоВАЗ) – гарантированная совместимость, высокая цена
Проверенные аналоги – Bosch, Denso, NGK. Сверяйте каталожные номера
Бюджетные аналоги – риск несоответствия характеристик (требует проверки отзывов)

Разъем подключения: Форма и распиновка должны полностью совпадать со штатной колодкой проводки. При несовпадении потребуется перепайка контактов.

Перед покупкой обязательно сверьте каталожный номер старого зонда с новым. Для универсальных датчиков без разъема выбирайте модели с запасом длины проводов для монтажа родного коннектора.

Процедура сброса ошибки P0036 из памяти ЭБУ

После устранения причины ошибки P0036 (проверка цепи подогрева, замена датчика кислорода или ремонт проводки) необходимо очистить память ЭБУ для гашения лампы Check Engine. Сброс выполняется только после подтверждения исправности цепи и физического устранения неполадки.

Принудительное удаление кода без ремонта приведет к повторному появлению ошибки через 1-2 рабочих цикла двигателя. Убедитесь в правильной работе датчика и отсутствии замыканий/обрывов перед выполнением процедуры.

Методы сброса ошибки

Через диагностический сканер
- Подключите сканер к OBD-II разъему (расположен под панелью слева от руля)
- Включите зажигание без запуска двигателя
- Выберите в меню: Стирание кодов неисправностей → Подтвердить
- Дождитесь сообщения "Ошибки удалены"
Снятием клеммы АКБ
- Заглушите двигатель, выньте ключ из замка зажигания
- Отсоедините отрицательную клемму аккумулятора
- Выждите 10-15 минут для сброса кэша ЭБУ
- Верните клемму на место, затяните крепление
Через бортовой компьютер (для моделей с кнопкой сброса)
- При выключенном зажигании зажмите кнопку суточного пробега
- Поверните ключ в положение ON (не запуская ДВС)
- Удерживайте кнопку 5-7 секунд до исчезновения символа Check Engine

После сброса выполните тестовую поездку протяженностью 3-5 км в смешанном режиме (город/трасса). Проверьте отсутствие повторного появления ошибки с помощью сканера или режима самодиагностики (5 включений зажигания с интервалом 2 секунды). При успешном сбросе лампа Check Engine погаснет после 2-го запуска двигателя.

Контрольная проверка работы каталитической системы

Проверка начинается с диагностики цепи нагревателя второго лямбда-зонда (B1S2). Используйте мультиметр для замера сопротивления между контактами нагревательного элемента на разъёме датчика. Сравните полученные значения с нормой производителя: отклонение более чем на 20% указывает на неисправность.

Проанализируйте сигналы обоих кислородных датчиков через диагностический сканер. Запустите двигатель и прогрейте его до рабочей температуры. Обратите внимание на амплитуду и частоту колебаний: сигнал с датчика после катализатора должен быть стабильнее (менее 0.1 В) по сравнению с датчиком до катализатора.

Алгоритм диагностики параметров

Проверка целостности проводки:
- Отсоедините разъёмы ЭБУ и лямбда-зонда
- Прозвоните цепи: +12В → ЭБУ, масса → кузов, сигнальные провода на обрыв/КЗ
Тестирование питания нагревателя:
- Включите зажигание при отключенном датчике
- Измерьте напряжение на контактах питания: должно быть 12±0.5В
Оценка эффективности катализатора:
- Считайте параметры LONGFT и Catalyst monitor через OBD-II
- Проверьте разницу амплитуд сигналов B1S1 и B1S2 при 2500 об/мин

Параметр	Нормальное значение	Признак неисправности
Сопротивление нагревателя	4-20 Ом (зависит от модели)	Обрыв (∞) или КЗ (≈0 Ом)
Разница амплитуд B1S1/B1S2	>50%	<30% при 2500 об/мин
Напряжение сигнала B1S2	0.45-0.50В (стабильно)	Совпадает с колебаниями B1S1

Профилактика повторного возникновения ошибки P0036

Регулярно проверяйте состояние проводки лямбда-зонда и цепи нагревателя. Уделяйте внимание контактам разъёма датчика: они должны быть чистыми, без окислов и следов коррозии. Надёжно фиксируйте жгут проводов, исключая провисание или контакт с подвижными частями двигателя, выпускным коллектором.

Используйте только качественное топливо с рекомендованным октановым числом. Низкокачественное горючее приводит к повышенному загрязнению датчика сажей и несгоревшими отложениями, что увеличивает нагрузку на нагревательный элемент. Контролируйте исправность системы зажигания и топливоподачи для поддержания оптимального состава топливно-воздушной смеси.

Ключевые профилактические меры

Защита проводки:
- Устанавливайте термостойкие гофры или защитные чехлы на жгут проводов возле выпускного тракта
- Исключайте перетирание проводов о кузовные элементы
Контроль состояния датчика:
- При замене лямбда-зонда используйте оригинальные или проверенные аналоги
- Обрабатывайте резьбовое соединение датчика специальной монтажной пастой

Система	Профилактическая проверка	Периодичность
Электрика	Диагностика сопротивления цепи нагревателя	Каждые 15 000 км
Топливная	Чистка форсунок, замена фильтров	Каждые 30 000 км
Выпускная	Визуальный осмотр целостности проводки	Каждое ТО

Важно: Избегайте попадания технических жидкостей (масла, антифриза) на корпус датчика при обслуживании. При мойке двигателя защищайте разъёмы кислородных датчиков от прямого воздействия воды и моющих средств.

Контролируйте напряжение бортовой сети: скачки выше 15В повреждают нагревательный элемент
Оперативно устраняйте ошибки смесеобразования (P0171, P0172) для снижения нагрузки на датчик
Проверяйте герметичность выхлопной системы: подсос воздуха искажает показания

Когда требуется профессиональная диагностика на СТО

Самостоятельные попытки устранить P0036 часто заходят в тупик, если базовые проверки проводки, разъёмов и состояния датчика кислорода не выявили явных неисправностей. Отсутствие специализированного оборудования делает невозможным точную оценку сигналов лямбда-зонда, параметров топливных коррекций или скрытых проблем в цепи нагревателя.

Профессиональная диагностика становится критически необходимой при повторном возникновении ошибки после замены датчика или когда неисправность сопровождается другими кодами неполадок (например, P0030, P0032, P0135, P0172). Это указывает на комплексную проблему, выходящую за рамки простой замены компонента.

Ключевые ситуации для обращения в сервис

Обратиться на СТО следует в следующих случаях:

Отсутствие доступа к сканеру/мотортестеру: Без них нельзя проверить реальное напряжение, сопротивление нагревателя, управляющие сигналы ЭБУ или "осциллограмму" работы датчика.
Подозрение на неисправность ЭБУ: Если проверка цепей питания и массы датчика не выявила проблем, а сигнал управления нагревом от блока управления отсутствует или некорректен.
Сложные скрытые дефекты проводки: Обрыв или короткое замыкание внутри жгута, окислы в разъёмах, нарушение изоляции, которые сложно визуально обнаружить без поэтапной прозвонки и нагрузочных тестов.
Проблемы с питанием или заземлением: Низкое напряжение в бортовой сети, плохая "масса" двигателя или кузова, влияющая на работу всей электроники.
Наличие сопутствующих симптомов: Плавающие обороты, повышенный расход топлива, потеря мощности, троение двигателя вместе с P0036.

Профессионалы на СТО используют комплексный подход:

Считывание актуальных параметров двигателя в реальном времени с помощью дилерского сканера.
Проверка целостности и сопротивления цепи нагревателя датчика (пинты 3 и 4 разъёма лямбда-зонда).
Измерение напряжения питания и управляющего сигнала от ЭБУ.
Анализ работы системы топливоподачи и корректировок (Long Term Fuel Trim).
Проверка реле и предохранителей, отвечающих за цепи подогрева кислородных датчиков.

Результаты диагностики позволяют точно локализовать причину и избежать ненужных затрат на замену исправных узлов. Попытки "угадать" неисправный компонент без оборудования часто приводят к повторным срабатываниям ошибки и риску повреждения катализатора.

Список источников

Для детального изучения ошибки P0036 на автомобилях ВАЗ использовались технические документы и экспертные материалы, посвященные системе управления двигателем. Анализ проводился на основе специфики работы кислородных датчиков и типовых неисправностей электрооборудования.

Ниже представлены ключевые источники, содержащие диагностические процедуры и практические рекомендации по устранению данной неполадки. Все материалы ориентированы на модели LADA с контроллерами Bosch, Январь и Itelma.

Официальные руководства по ремонту автомобилей ВАЗ: Приора, Гранта, Калина, Веста (разделы по системе питания и диагностике ЭСУД)
Технические бюллетени АвтоВАЗ: Рекомендации по диагностике кодов ошибок OBD-II (выпуски 2020-2023 гг.)
Протоколы OBD-II: SAE J1979 (стандартизированные описания кодов неисправностей)
Специализированные форумы: Drive2.ru (разделы LADA), Лада.Онлайн (архивы тем по ошибке P0036)
Мануалы по работе с диагностическим оборудованием: Launch X431, Autocom (процедуры тестирования цепей подогрева лямбда-зондов)
Электронные учебные курсы по автоэлектрике: "Диагностика систем Евро-4/5 на ВАЗ" (Академия Bosch, 2022 г.)
Видеоинструкции от сертифицированных СТО: каналы "Главная дорога", "Lada диагностика" (разборы реальных кейсов)

Сопротивление катушки	70-80 Ом (при 12V)
Сопротивление контактов	0-1 Ом (в замкнутом состоянии)
