Ремонт кузова автомобиля стекловолокном - практичное решение

Статья обновлена: 18.08.2025

Ремонт автомобильного кузова стекловолокном – доступная технология для восстановления повреждённых элементов. Этот композитный материал сочетает прочность с гибкостью применения.

Стекловолокно позволяет устранять сквозные коррозии, трещины и сколы без полной замены деталей. Технология подходит для ремонта бамперов, арок, порогов и создания тюнинговых элементов.

В статье рассмотрим особенности работы со стеклотканью и полиэфирной смолой, нюансы подготовки поверхностей и финишной обработки отремонтированных зон.

Оценка степени повреждения кузовной детали

Тщательный осмотр поврежденной зоны – критически важный этап перед ремонтом стекловолокном. Необходимо полностью удалить загрязнения и остатки ЛКП для выявления всех дефектов. Особое внимание уделите скрытым участкам: осмотрите внутреннюю сторону детали через технологические отверстия или при частичном демонтаже.

Определите характер и границы разрушения. Постукивание деревянным молотком или ручкой отвертки помогает выявить скрытые трещины и зоны отслоения материала. Фиксируйте все найденные дефекты маркером или мелом для последующей работы.

Ключевые параметры оценки

При анализе учитывайте три основных фактора:

Тип повреждения:
- Сквозные пробоины (от камней или коррозии)
- Трещины (паутинка, радиальные или линейные)
- Отслоения от металлической основы
- Деформации с нарушением геометрии

Масштаб разрушения:

Степень	Площадь	Примеры
Незначительная	до 5 см²	локальные сколы, мелкие трещины
Средняя	5-15 см²	сквозные отверстия, сетка трещин
Критическая	более 15 см²	обширные пробоины, отколы фрагментов

Состояние основы: Проверьте адгезию стеклопластика к металлу, наличие коррозии под слоем, прочность окружающего материала (звук при простукивании должен быть глухим, без дребезжания).

Важно: При сквозных повреждениях или отслоениях более 30% площади чаще целесообразна замена детали. Мелкие трещины ремонтируются шлифовкой с последующим наложением латки, средние дефекты требуют вырезания поврежденного участка с армированием стекломатом.

Инструменты для работы со стекловолокном: базовый набор

Качественный ремонт кузова автомобиля стекловолокном невозможен без правильно подобранных инструментов. Базовый набор позволяет выполнять все ключевые операции: от подготовки поверхности до финишной шлифовки, обеспечивая прочность и эстетичность восстановленного участка.

Минимальный комплект включает в себя несколько категорий инструментов для разных этапов работ. Соблюдение технологии на каждом этапе напрямую влияет на долговечность ремонта и исключает отслоение материала в процессе эксплуатации автомобиля.

Основные инструменты и материалы

Режущие инструменты: Ножницы по металлу, острый нож или резак для раскроя стекломата
Нанесение смолы: Кисти с синтетической щетиной (разной ширины), валики для удаления пузырей
Защита: Респиратор с угольным фильтром, нитриловые перчатки, защитные очки
Смешивание компонентов: Пластиковые мерные стаканы, деревянные палочки для размешивания

Отдельное внимание уделите подготовке поверхности. Для этого потребуются:

Шлифмашинка (орбитальная или эксцентриковая) с наждачной бумагой P80-P180
Обезжириватель (антисиликон) и чистовые салфетки без ворса
Грунтовка для стеклопластика (адгезионный праймер)

Этап работ	Критичные инструменты	Рекомендации
Формирование основы	Выравнивающие шпатели	Используйте пластиковые с закругленными краями
Финишная обработка	Набор абразивов (P220-P2000)	Влажная шлифовка для минимизации пыли
Контроль качества	Тактильные перчатки, линейка	Проверка на отсутствие раковин и перепадов

Никогда не экономьте на системах вентиляции – при шлифовке застывшего стеклопластика и работе со смолами образуются опасные для здоровья микрочастицы. Мобильная вытяжка или респиратор с принудительной подачей воздуха обязательны при работе в закрытых помещениях.

Выбор типа стекломата: плотность и структура

Плотность стекломата измеряется в граммах на квадратный метр (г/м²) и напрямую влияет на механическую прочность и толщину слоя ремонта. Низкая плотность (150-300 г/м²) подходит для тонких работ и сложных криволинейных поверхностей, так как легко пропитывается смолой и повторяет контуры. Средняя плотность (450-600 г/м²) является универсальным вариантом для большинства ремонтов кузова, включая латание сквозных отверстий и усиление зон напряжения. Высокая плотность (900 г/м² и выше) применяется для создания несущих конструкций или толстых слоёв, но требует тщательной пропитки и плохо гнётся.

Структура волокон определяет технологические свойства материала. Маты с хаотичным расположением нитей (CSM – Chopped Strand Mat) обеспечивают равномерное распределение смолы и простоту формовки, идеальны для криволинейных поверхностей. Тканые материалы (ровинг) с параллельной укладкой волокон дают максимальную прочность на разрыв в заданном направлении, но хуже адаптируются к сложным формам и требуют опыта укладки. Комбинированные варианты (мультиаксиальные) сочетают слои с разной ориентацией нитей для комплексной прочности, но отличаются высокой стоимостью.

Критерии выбора

Для мелкого ремонта (царапины, сколы): стекломат 150-300 г/м² (CSM).
Для латания отверстий (до 10 см): 2-3 слоя стекломата 450-600 г/м² (CSM).
Для усиления зон нагрузок (крепление спойлеров, рамок): тканый ровинг или мультиаксиальные слои.
Для сложного рельефа (арки, изгибы): исключительно хаотичные маты (CSM) плотностью до 300 г/м².

Плотность (г/м²)	Гибкость	Скорость пропитки	Типовое применение
150-300	Отличная	Быстрая	Финишные слои, мелкие дефекты
450-600	Хорошая	Умеренная	Средний ремонт, основа заплат
900+	Низкая	Медленная	Силовые элементы, толстые наросты

Ключевая ошибка: использование высокоплотных матов на кривых поверхностях без надрезов ведёт к образованию "воздушных карманов" и отслоениям. Для многослойных работ применяйте принцип "от тонкого к толстому": первый слой – низкоплотный мат для адгезии и облегания формы, последующие – более плотные.

Эпоксидная смола VS полиэфирная: какая лучше для кузова

Эпоксидная смола обеспечивает исключительную адгезию к металлу, пластику и старому лако-красочному покрытию, создавая прочное химическое соединение. Она практически не дает усадки при полимеризации, что критично для сохранения геометрии ремонтного участка. Водостойкость эпоксидки значительно выше, что предотвращает подтравливание металла под слоем ремонта.

Полиэфирная смола застывает быстрее и дешевле, но обладает слабой адгезией к гладким поверхностям – обязательна тщательная зачистка и применение адгезионных грунтов. Усадка достигает 5-8%, что может деформировать ремонтную зону. Полиэфирка гигроскопична, со временем пропускает влагу к металлу, а её низкая эластичность приводит к растрескиванию при вибрациях.

Ключевые отличия при ремонте кузова:

Прочность сцепления: Эпоксидка формирует неразъемное соединение, полиэфирка держится механически.
Устойчивость к воде: Эпоксидный шов – гидробарьер, полиэфирный со временем накапливает влагу.
Усадка: Полиэфирка дает заметную усадку, эпоксидка – минимальную (<1%).

Критерий	Эпоксидная смола	Полиэфирная смола
Время первичного отверждения	30-60 минут (медленно)	15-20 минут (быстро)
Обрабатываемость после застывания	Легко шлифуется, не крошится	Твердая, но хрупкая при шлифовке
Совместимость с материалами	Работает с любыми армирующими тканями	Только со стекломатами (не с углеволокном!)

Резюме: Для силового ремонта (латки на сквозную коррозию, усиление зон креплений) обязательна эпоксидная смола. Полиэфирку допустимо применять для мелкого косметического ремонта (трещины бамперов, сколы) при идеальной подготовке поверхности и использовании поверх металла только с эпоксидным грунтом.

Безопасность: защита кожи и органов дыхания при работе

Работа со стекловолокном сопряжена с прямым риском для здоровья: микроскопические волокна легко отделяются при резке, шлифовке или перемешивании компонентов. При контакте с кожей они вызывают сильное раздражение, зуд и аллергические реакции ("стеклянный зуд"), а при вдыхании – повреждение слизистых дыхательных путей, кашель, астматические проявления и долгосрочные риски для лёгких.

Пренебрежение защитой приводит к накоплению частиц в организме, поэтому использование средств индивидуальной защиты (СИЗ) – не рекомендация, а обязательное условие безопасной работы. Экономия на СИЗ или их неполное применение чревато острыми и хроническими заболеваниями.

Ключевые меры защиты

Органы дыхания:

Используйте респиратор с фильтрами класса FFP3 (или маску с патронами РПГ-67 против аэрозолей). Обычные тканевые маски или FFP1/FFP2 неэффективны!
Проверяйте плотное прилегание маски к лицу. Борода или щетина снижают защиту.
Работайте только в хорошо вентилируемых помещениях с вытяжными системами или на открытом воздухе.

Кожные покровы:

Надевайте непромокаемые комбинезоны с капюшоном (типа "Тайвек") или плотную одежду с резинками на рукавах и штанинах. Обычная ткань не защитит.
Используйте химически стойкие перчатки (нитриловые или неопреновые). Хлопковые перчатки бесполезны.
Применяйте защитные очки или щиток, полностью закрывающие глаза. Волокна вызывают серьёзные повреждения роговицы.

Дополнительные правила:

Не ешьте, не пейте и не курите в рабочей зоне.
После работы тщательно вытряхните спецодежду на улице и примите душ с обильным смыванием водой (без жёстких мочалок!).
Стирайте рабочую одежду отдельно от другой, используя двойное полоскание.

Опасный этап	Минимально необходимые СИЗ
Резка/шлифовка стекломата	Респиратор FFP3, очки, комбинезон, перчатки
Нанесение смолы/отвердителя	Респиратор FFP3, очки, перчатки, фартук
Уборка пыли/остатков	Респиратор FFP3, перчатки, влажная уборка

Очистка ремонтной зоны от грязи и масел

Тщательная очистка поверхности – обязательный этап перед нанесением стекловолокна, так как остатки грязи, масла или технических жидкостей нарушают адгезию материалов. Неплотное прилегание заплаты приведет к отслоению ремонта и коррозии металла под ним.

Начинайте с удаления крупных загрязнений: используйте щетку по металлу или скребок для устранения слоев старой краски, ржавчины и въевшейся пыли. Особое внимание уделите труднодоступным местам (стыкам, внутренним углам, полостям), где чаще скапливается грязь.

Этапы обезжиривания

Первичная обработка: Протрите зону ветошью, смоченной в уайт-спирите или специальном автомобильном обезжиривателе. Двигайтесь от центра к краям, регулярно меняя ткань.
Повторная очистка: Нанесите обезжириватель на чистую безворсовую салфетку и пройдите поверхность еще раз. Цель – полностью удалить невидимые масляные пленки.
Финишная протирка: Обработайте металл антисиликоном для нейтрализации следов полиролей или смазок. Дайте зоне высохнуть 10-15 минут.

Проверьте качество очистки: вода должна равномерно растекаться по металлу, не собираясь в капли. Если образуются отдельные капли – повторите обезжиривание.

Ошибка	Последствие	Решение
Использование тряпки с ворсом	Волокна остаются на поверхности, ухудшая сцепление	Применяйте безворсовые салфетки или специальные очистные перчатки
Экономия обезжиривателя	Неполное удаление загрязнений	Щедро смачивайте поверхность, не допуская испарения состава до завершения протирки
Пренебрежение труднодоступными участками	Локальное отслоение стеклопластика	Используйте кисточки или ватные палочки для обработки стыков и отверстий

Никогда не прикасайтесь к обезжиренной зоне голыми руками – кожное сало ухудшит адгезию. Работайте в чистых нитриловых перчатках до момента нанесения первого слоя смолы.

Зачистка повреждённого участка до металла

Полное удаление лакокрасочного покрытия, грунта и коррозии с ремонтной зоны – обязательное условие для адгезии стекловолокна. Любые остатки старого покрытия, ржавчина или загрязнения создадут барьер между металлом и композитом, что приведёт к отслоению заплатки и рецидиву коррозии. Работа требует тщательности: пропущенные участки сведут весь ремонт на нет.

Используйте механические методы очистки – шлифовальную машинку с абразивом Р80-Р120 или обдирочный круг. Обрабатывайте поверхность с запасом 5-7 см за границы видимых повреждений. Контролируйте отсутствие:

Ключевые этапы и инструменты

Удаление ЛКП: Шлифмашинка с лепестковым кругом (P120) или абразивная паста.
Борьба с ржавчиной:
- Корщётка по металлу (для глубоких очагов)
- Преобразователь ржавчины (после механической очистки)
Обезжиривание: Антисиликоновый очиститель и чистая ветошь

Материал	Назначение
Абразив Р80-Р180	Грубая/финишная зачистка
Орбитальная шлифмашинка	Равномерное снятие слоёв
Жёсткая корщётка	Удаление стойкой коррозии
Антикоррозийный грунт	Защита оголённого металла (наносится после зачистки)

Важно! После зачистки металл должен иметь матовую однородную поверхность без блестящих пятен, окалины и рыжего налёта. Обязательно обработайте кромки перехода – плавно снижайте толщину удаляемого слоя к неповреждённой зоне.

Обезжиривание поверхности перед ремонтом

Обезжиривание – критический этап подготовки поверхности кузова перед нанесением стекловолокна. Любые остатки масел, смазок, дорожной грязи или следов полиролей создают барьер между металлом и композитом, резко снижая адгезию. Неполное удаление загрязнений ведет к отслоению ремонтного слоя, образованию пузырей и коррозии под заплаткой.

Использование неподходящих растворителей (бензин, ацетон, универсальные очистители) часто усугубляет проблему: они оставляют трудноудаляемую масляную пленку или повреждают заводское лакокрасочное покрытие вокруг зоны ремонта. Силиконовые смазки особенно коварны – их невидимые следы требуют специализированных составов.

Технология и средства для эффективного обезжиривания

Механическая очистка: Удалите рыхлую ржавчину, старую шпатлевку и отслаивающуюся краску шлифованием. Протрите зону сухой безворсовой салфеткой.
Выбор обезжиривателя:
- Автомобильные антисиликоны (например, Body 965, Hi-Gear HG5584)
- Специализированные обезжириватели на основе изопропилового спирта
- Составы без добавок воска или силикона в маркировке
Нанесение: Смочите чистую салфетку/ветошь средством. Протирайте однонаправленными движениями (без круговых!), меняя ткань после каждого прохода.
Контроль чистоты: После испарения состава (3-5 минут) проверьте поверхность белой салфеткой – на ней не должно оставаться следов.
Финишная обработка: Перед шлифованием повторите обезжиривание для удаления абразивной пыли.

Ошибка	Последствие	Решение
Использование одной салфетки для всей площади	Распределение загрязнений	Менять салфетку после 2-3 проходов
Неполное высыхание состава	Пузыри в смоле	Выдержка 10-15 минут перед работой
Обработка только зоны повреждения	Снижение адгезии на границах	Захват минимум 10 см вокруг ремонтной области

Важно: Не прикасайтесь к обезжиренной поверхности голыми руками – кожное сало серьезно ухудшает сцепление. Работайте в нитриловых перчатках сразу после подготовки основания.

Формирование обратного контура для глубоких пробоин

Обратный контур создаётся для восстановления геометрической целостности повреждённой зоны и служит основой для последующего наложения стекловолоконных слоёв. Работы начинаются после тщательной зачистки внутренней поверхности кузова вокруг пробоины до чистого металла с обязательным удалением ржавчины и антикора. На этом этапе важно определить границы деформированного участка и спланировать расположение армирующей конструкции.

Основная задача – сформировать жёсткую подложку, повторяющую заводской рельеф кузова. Для этого из оцинкованной стальной сетки или перфорированного алюминиевого листа вырезается шаблон, превышающий размер пробоины на 30-40 мм по периметру. Заготовке придаётся необходимая кривизна путём гибки или выколотки, после чего она фиксируется на внутренней стороне панели точечной сваркой или эпоксидным клеем с наполнителем.

Технология послойного нанесения

Грунтовка металла: Обработка зачищенных краев пробоины и поверхности заплатки кислотным праймером для предотвращения коррозии.
Первичное армирование: Нанесение на сетку эпоксидной смолы с наполнителем (типа Milliput) для заполнения ячеек и создания сплошной основы.
Укладка стекломата: Последовательное наложение 3-5 слоёв стеклоткани (300 г/м²) с пропиткой полиэфирной смолой. Каждый слой просушивается и шлифуется.
Контроль геометрии: Проверка соответствия контура эталонным точкам кузова с помощью шаблонов или 3D-сканера.

Критические нюансы:

Перехлёст стекловолокна на неповреждённый металл – не менее 25 мм
Температурный режим отверждения: +15°C до +25°C
Обязательное шлифование промежуточных слоёв абразивом P120-P180

Материал	Назначение	Толщина слоя
Стальная сетка	Каркас обратного контура	0.8-1.2 мм
Эпоксидный наполнитель	Фиксация и герметизация	2-3 мм
Стекломат	Основное армирование	1.2-1.8 мм (суммарно)

Финишное выравнивание выполняется после полной полимеризации стеклопластика. Используется двухкомпонентная шпатлёвка с армирующими волокнами, которая наносится слоями толщиной не более 3 мм с промежуточной сушкой и шлифовкой. Контроль адгезии на каждом этапе осуществляется методом простукивания – глухой звук указывает на отслоения, требующие переделки участка.

Важно соблюдать принцип "меньше скорость – больше точность": спешка при формировании контура неизбежно приводит к короблению ремонтной зоны под нагрузкой. После завершения работ обязательна проверка жёсткости конструкции – при нажатии ладонью отремонтированный участок не должен прогибаться или издавать скрипящие звуки.

Выкройка стеклоткани: точная подгонка по размеру

Точная выкройка – основа качественного ремонта кузова стекловолокном. Неправильно вырезанная ткань приведёт к образованию складок, пузырей и снижению прочности заплатки. Замеры снимают непосредственно с повреждённого участка после тщательной очистки и подготовки поверхности, учитывая кривизну металла.

Для сложных рельефов (углы, арки, стыки) используют метод шаблонов: на зону ремонта накладывают монтажную плёнку или плотную бумагу, фиксируют малярным скотчем и аккуратно обводят контур маркером. Полученный шаблон вырезают с припуском 20-30 мм для перекрытия повреждения и нахлёста на целый металл.

Технология раскроя и примерка

Ключевые этапы работы:

Перенесите контур шаблона на стеклоткань мелом или маркером
Режьте материал острыми ножницами по внешней стороне разметки
Проведите сухую примерку: ткань должна плотно прилегать без зазоров
При сложной геометрии разделите выкройку на 2-3 сегмента

Тип повреждения	Рекомендуемый припуск
Сквозная коррозия	40-50 мм за границы дефекта
Трещина	30 мм вдоль разлома + усиление
Вмятина без разрыва	20-25 мм по периметру

Важно: Для многослойного армирования каждый следующий слой делайте на 10-15% больше предыдущего. После пропитки смолой стеклоткань слегка растягивается – компенсируйте это плотной фиксацией краёв во время примерки. При обработке краёв используйте абразивную обработку для улучшения адгезии между слоями.

Приготовление смолы: правильные пропорции отвердителя

Точное соблюдение пропорций отвердителя при смешивании со смолой критически важно для качества ремонта. Недостаток отвердителя приведет к вечной липкости слоя, а избыток спровоцирует перегрев, растрескивание и хрупкость материала. Работайте в хорошо проветриваемом помещении с использованием средств индивидуальной защиты – паров смолы и отвердителя.

Пропорции всегда указываются производителем на упаковке смолы и отвердителя, так как они варьируются в зависимости от химического состава. Типичное соотношение для эпоксидных смол – 1:10, для полиэфирных – 1,5-2,5% от объема смолы. Никогда не определяйте пропорции "на глаз" – используйте мерные емкости или точные электронные весы. Смешивайте компоненты в чистой пластиковой или стеклянной таре.

Ключевые этапы смешивания

Перед началом: Подготовьте поверхность кузова (обезжирьте, зачистите), рассчитайте необходимое количество смолы с учетом быстрой выработки (полиэфирная "живет" 15-40 минут).

Отмерьте смолу: Налейте в емкость рассчитанный объем основной смолы.
Добавьте отвердитель: Тщательно отмерьте нужное количество отвердителя согласно инструкции производителя.
Интенсивно перемешайте: Мешайте компоненты не менее 3-5 минут деревянным шпателем или палочкой, уделяя особое внимание стенкам и дну емкости. Не допускайте неоднородности.
Проверьте консистенцию: Готовая смесь должна стать полностью однородной, без прожилок или разводов. Полиэфирная смола слегка теплеет в процессе.

Тип смолы	Типичное соотношение (отвердитель:смола)	Время жизни смеси
Эпоксидная	1:10 или 1:9 (по объему)	30-60 минут
Полиэфирная	1,5-2,5% от объема смолы	15-40 минут

Важные нюансы:

Температура влияет: При +15°C и ниже отверждение замедляется, выше +25°C – резко ускоряется. Корректируйте количество отвердителя только по таблицам производителя!
Не пытайтесь "реанимировать" начавшую схватываться смесь добавлением растворителя – это разрушит структуру материала.
Остатки смеси нельзя выливать в канализацию – утилизируйте как химические отходы.

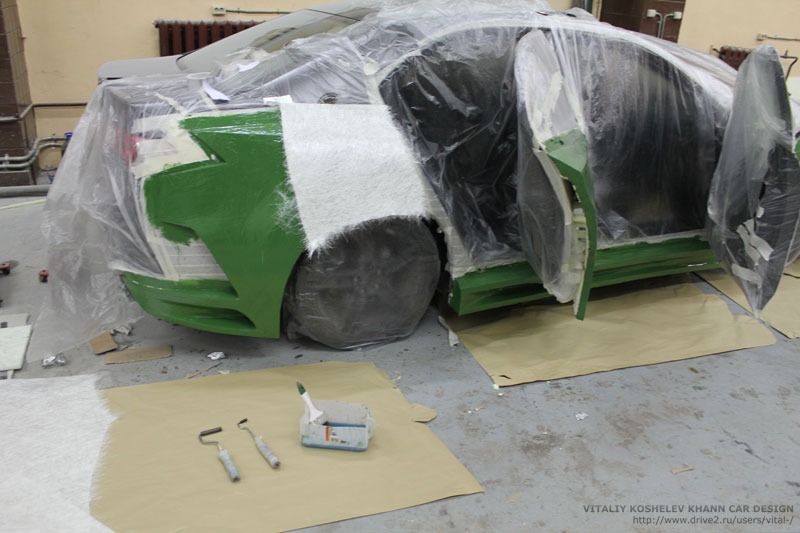

Пропитка стекломата смолой на рабочей поверхности

Равномерно нанесите первый слой смолы на подготовленную зону ремонта кистью или валиком. Убедитесь, что площадь покрытия превышает размеры стекломата на 2-3 см по периметру. Смола должна заполнить все микронеровности и создать липкую основу для надежной адгезии материала.

Накладывайте сухой стекломат на пропитанную поверхность без натяжения, аккуратно разглаживая материал от центра к краям. Не допускайте образования пузырей и складок – при необходимости делайте радиальные надрезы по краям для сложных криволинейных поверхностей.

Технология пропитки

Пропитывайте стекломат сверху вниз:

Наносите смолу крестообразными движениями кистью, вдавливая состав в волокна
Добавляйте смолу постепенно до полного изменения цвета материала (прозрачный → белый)
Контролируйте расход: излишки удаляйте ракелем, недостаток проявляется сухими пятнами

Критические ошибки при работе:

Использование перемешанной смолы с начавшейся полимеризацией
Промасливание нижних слоёв из-за избытка отвердителя
Формирование "воздушных карманов" под материалом

Проблема	Решение
Непропитанные участки	Добавить смолу игольчатым валиком
Волны на поверхности	Прокатать поверхность зубчатым роликом
Выступающие нити	Обрезать после частичного отверждения

После полной пропитки проверьте отсутствие сухих зон и воздушных включений. Дождитесь полимеризации смолы до "отлипа" (состояние, когда материал не тянется за пальцем) перед нанесением следующих слоёв. Оптимальная толщина одного слоя – не более 2 мм.

Наложение первого армирующего слоя

Очистите и обезжирьте подготовленную поверхность ремонтной зоны и прилегающие 3-5 см целого металла. Тщательно удалите пыль, остатки шлифовальной абразивной крошки и следы коррозии, используя антисиликоновый очиститель или уайт-спирит.

Нанесите первый слой пропиточной смолы (обычно полиэфирной) кистью на всю область будущего армирования. Слой должен быть равномерным, без пропусков и подтеков, создавая липкую основу для стекломата. Работайте быстро – смола сохраняет жизнеспособность 10-20 минут.

Технология укладки

Отрежьте кусок стекломата плотностью 300-450 г/м² с запасом 2-3 см по периметру относительно ремонтного участка. Разложите материал на пропитанную смолой поверхность, аккуратно расправляя складки и воздушные пузыри руками в резиновых перчатках.

Промокающими движениями кистью, смоченной в смоле, пропитайте мат сверху, начиная от центра к краям. Добивайтесь полной прозрачности материала – серые или белые пятна указывают на непропитку. Сильно не давите, чтобы не сместить волокна.

Ключевые требования к первому слою:

Полное отсутствие воздушных пузырей под матом
Равномерная насыщенность волокон смолой (отсутствие сухих зон)
Плавный переход толщины на краях (утопленные края мата)
Минимальное выступание волокон над поверхностью

Дождитесь полимеризации смолы до стадии "отлипа" (когда слой не липнет к пальцу, но остается слегка пластичным). При необходимости удалите излишки смолы или крупные наплывы шпателем до полного отверждения.

Типичные ошибки:

Слишком толстый слой смолы	Приводит к перегреву, хрупкости и растрескиванию
Сухие волокна	Снижение прочности соединения, расслоение
Неудаленные воздушные карманы	Коррозия под заплаткой, бугристость

Удаление воздушных пузырей валиком

Воздушные пузыри, оставшиеся под слоем стекломата или ткани, критично снижают прочность ремонта. Неустранённые полости создают зоны напряжения, которые при нагрузке или вибрации приводят к растрескиванию и отслоению композита. Пузырьки воздуха также нарушают монолитность структуры, ухудшая адгезию и коррозионную стойкость восстановленного участка.

Удаление воздуха производится сразу после нанесения пропитанной смолой стеклоткани, пока полиэфирный или эпоксидный состав сохраняет текучесть. Валик прокатывают с умеренным усилием от центра обрабатываемой зоны к краям, вытесняя воздух перед собой. Работа ведётся перекрёстными движениями без отрыва инструмента от поверхности до исчезновения видимых пузырей и равномерного распределения связующего.

Техника работы и выбор инструмента

Эффективность зависит от типа валика: игольчатые модели прокалывают верхний слой ткани, выпуская воздух наружу через микроотверстия, а ребристые металлические или резиновые валики выдавливают пузыри к периферии без нарушения целостности волокон. Для сложного рельефа применяют гибкие силиконовые валики с насечками.

Этапы прокатки:
- Первичное выравнивание – лёгкими движениями без нажима
- Интенсивная прокатка – с усилием для выдавливания воздуха
- Финальное приглаживание – для устранения микродефектов
Контроль качества: осмотр под косым светом после каждой стадии. Допустимы единичные микропузыри <0.5 мм.

Тип валика	Применение	Ограничения
Игольчатый	Плотные ткани, толстые слои	Не использовать на финишных слоях
Ребристый металлический	Стекломат, ровные поверхности	Риск деформации тонкого стеклопластика
Силиконовый зубчатый	Сложный рельеф, углы	Требует частой очистки

Важно: избегайте избыточного давления – это провоцирует обеднение смолой и "голодание" композита. При работе с крупными деталями наносите стекловолокно секционно, прокатывая каждую зону до начала гелеобразования смолы. Очищайте валик растворителем сразу после использования.

Наложение последующих слоёв стекловолокна

После полного отверждения первого слоя стекломата или стеклоткани и смолы, поверхность тщательно подготавливается для нанесения следующих слоёв. Ключевой принцип – последовательное наложение слоёв с промежуточным отверждением или "мокрым по мокрому", но только в пределах одного рабочего цикла до начала гелеобразования смолы. Межслойная адгезия критически важна для прочности ремонта.

Каждый последующий слой укладывается с перекрытием стыков предыдущего минимум на 2-3 см, обеспечивая равномерное распределение материала без воздушных пузырей. Направление волокон в чередующихся слоях стеклоткани часто меняется (например, 0°/90° или ±45°) для повышения жесткости и сопротивления разнонаправленным нагрузкам. Контроль толщины наращивания и формы ремонтной зоны обязателен.

Этапы нанесения последующих слоев

Подготовка поверхности: Застывший предыдущий слой обрабатывается крупной наждачной бумагой (P80-P120) для создания шероховатости, улучшающей сцепление. Тщательно удаляется пыль и обезжиривается поверхность.
Приготовление смолы: Смола смешивается с отвердителем в точной пропорции, указанной производителем. Небольшие порции готовятся для работы в пределах времени жизни смолы.
Нанесение связующего слоя: На ошкуренную поверхность кистью наносится тонкий слой свежей смолы.
Укладка стекломатериала:
- Материал (мат, ткань) раскраивается с запасом.
- Укладывается на смазанную смолой поверхность.
- Тщательно пропитывается смолой кистью или валиком, начиная от центра к краям, выдавливая воздух.
- Края аккуратно прикатываются или приглаживаются для надежной фиксации.
Контроль и удаление воздуха: Внимательно осматривается слой на предмет сухих участков или воздушных пузырей, которые немедленно устраняются прокаткой игольчатым валиком или шпателем.
Отверждение: Слой оставляется для полного отверждения согласно инструкции к смоле (температура, влажность, время). Только после полной полимеризации можно шкурить и наносить следующий слой.

Материал	Плотность, г/м²	Ориентация волокон	Основное применение в слоях
Стекломат (CSM)	300-600	Хаотичная	Первый слой, заполнение объемов, сложные формы
Стеклоткань (Woven Roving)	600-1200	Упорядоченная (0°/90°)	Последующие слои, усиление, высокая прочность на разрыв
Биаксиальная ткань	300-800	±45°	Повышение ударной вязкости и крутильной жесткости

Сушка материала: температура и время полимеризации

Качество ремонта напрямую зависит от соблюдения режима сушки стекловолокна. Неправильная полимеризация приводит к снижению прочности шва, образованию пузырей, короблению и преждевременному разрушению заплатки. Контроль температуры и времени – обязательное условие для создания монолитного соединения с кузовом.

Скорость полимеризации определяется типом смолы (полиэфирная или эпоксидная), толщиной нанесенного слоя, температурой окружающей среды и количеством отвердителя. Повышение температуры ускоряет процесс, но превышение допустимых значений вызывает растрескивание или "закипание" материала. При низких температурах реакция замедляется, что требует увеличения времени выдержки.

Температура воздуха (°C)	Время первичного отверждения (полиэфирная смола)	Готовность к шлифовке
+15°C	60-90 минут	24-36 часов
+20°C...+25°C	20-40 минут	12-24 часа
+30°C...+35°C	10-20 минут	8-12 часов

Обрезка излишков стеклопластика после отверждения

После полного отверждения стеклопластикового ремонта (проверяется по отсутствию липкости и характерному звонкому звуку при простукивании) излишки материала подлежат точной обрезке для придания детали требуемой формы. Необходимо дождаться завершения экзотермической реакции смолы – преждевременная обработка нарушит структуру композита и снизит прочность соединения.

Интенсивность обрезки зависит от толщины слоя и площади излишков. Для минимизации сколов и расслоения волокон режущий инструмент должен сохранять остроту, а давление на заготовку – распределяться равномерно без рывков. Работы проводятся в защитных очках и респираторе для исключения вдыхания абразивной пыли.

Инструменты и методы обработки

Основные инструменты для финишной обрезки:

Угловая шлифмашина (болгарка) с алмазным диском или диском по камню – для грубого удаления крупных наплывов
Электролобзик с пилкой по металлу (мелкий зуб) – для точного реза по криволинейному контуру
Напильники (рожковый, плоский) и рашпили – для локальной подгонки кромок
Наждачная бумага (зернистость P80-P220) на шлифовальном блоке – для чистового выравнивания

Технология обработки включает три этапа:

Черновую обрезку с отступом 3-5 мм от финальной линии для исключения перереза
Точное формирование контура с постепенным уменьшением размера режущего инструмента
Финишную шлифовку зоны перехода "старый металл – стеклопластик" под последующую шпаклевку

Критические параметры при работе:

Этап	Рекомендуемая скорость	Риски при нарушении
Резка болгаркой	6000-8000 об/мин	Пожар из-за перегрева, деформация края
Шлифовка	3000-4500 об/мин	Обугливание смолы, вырывание волокон

При обрезке наклон инструмента к поверхности не должен превышать 30° – это предотвращает задиры. Для контроля геометрии сложных участков применяйте лекала из картона, перенесенные с неповрежденной части кузова. По завершении кромки обрабатываются грунтовкой-изолятором для защиты от влаги.

Черновая обработка: выравнивание крупным абразивом

На этом этапе устраняются значительные неровности, наплывы и излишки материала после отверждения стеклопластика. Цель – сформировать приблизительный контур ремонтной зоны, подготовив поверхность для финишного шлифования. Работа ведется агрессивными абразивами, быстро снимающими основной объем лишнего стекловолокна и смолы.

Используется наждачная бумага с зернистостью P40-P80, закрепленная на орбитальной или ленточной шлифовальной машинке. Важно контролировать нажим и перемещение инструмента, избегая локального перегрева и образования глубоких рисок. Движения должны быть плавными, с перекрытием предыдущих проходов, без длительной задержки на одном участке.

Ключевые аспекты работы

Инструмент: Орбитальная шлифмашинка (для плоских участков), ленточная шлифмашинка или грубые рашпили (для сложного рельефа, кромок).
Безопасность: Обязательное применение респиратора, защитных очков и перчаток из-за обилия токсичной пыли.
Контроль формы: Постоянная проверка профиля шпателем или ладонью для выявления бугров и впадин.

Особенности материала:

Стекловолокно обладает высокой твердостью. При интенсивном шлифовании возможен перегрев, приводящий к:

Отслоению ремонтного слоя от основы.
Деформации тонкого металла кузова.
Появлению "провалов" в зонах с малой толщиной наполнителя.

Зернистость абразива	Применение	Рекомендации
P40-P60	Грубое выравнивание толстых наплывов, удаление крупных дефектов	Использовать кратковременно, только на начальном этапе
P80	Основная черновая обработка, сглаживание переходов	Основная зернистость для этапа, переходить на P120 после устранения грубых неровностей

Шлифование прекращают, когда поверхность приобретает равномерно матовый вид без явных выступов и углублений. Глубокие царапины от крупного абразива допустимы – они удалятся на следующих этапах. Критически важно сохранить достаточную толщину стеклопластикового слоя, избегая "прошкуривания" до металла или старого грунта.

Шлифовка поверхности наждачной бумагой Р80-Р120

После полного отверждения стеклопластикового ремонтного слоя переходят к грубой шлифовке. Основная задача этапа – удаление крупных неровностей, потеков смолы и выравнивание геометрии ремонтной зоны без риска повреждения основной структуры материала.

Используйте сухую шлифовку исключительно для первичной обработки стекловолокна. Влажный метод не применяется на этом этапе, так как вода может проникнуть в микротрещины и позже вызвать отслоение материала. Обязательно используйте респиратор и защитные очки – пыль от стекловолокна крайне вредна для дыхательных путей и глаз.

Порядок и техника выполнения работ

Выбор инструмента: Применяйте орбитальную шлифовальную машинку или брусок с жесткой подошвой. Ручная обработка допустима только на сложных изогнутых участках.
Начало шлифовки:
- Стартуйте с абразива Р80 для удаления значительных наплывов и ступенек на границах заплатки.
- Двигайте инструмент перекрестными движениями под углом 45° к предыдущему проходу для контроля плоскости.
Контроль процесса: Регулярно очищайте поверхность от пыли щеткой и проверяйте плоскость ладонью или правилом. Избегайте локального перешлифовывания!
Переход на Р120: После устранения крупных дефектов смените абразив на Р120. Цель – убрать глубокие риски от Р80 и подготовить поверхность к шпатлеванию.

Абразив	Назначение	Особенности
Р80	Грубое выравнивание, снятие излишков смолы	Только сухая шлифовка, давление легкое
Р120	Сглаживание царапин от Р80, финишная подготовка под шпатлевку	Без сильного нажима, контроль рельефа

Допустимая глубина рисков после Р120 – не более 0,1 мм. Появление сквозных повреждений стеклоткани или воздушных пузырей требует остановки и устранения дефектов дополнительной пропиткой смолой. Переход к следующему этапу (шпатлеванию) возможен только при достижении монолитной поверхности без перепадов и глубоких царапин.

Определение неровностей рельефа методом подсветки

Метод подсветки основан на направленном освещении поверхности под острым углом, при котором мельчайшие неровности отбрасывают выраженные тени. Для этого используют источник света с узким пучком (фонарь, лампу-переноску или профессиональную рихтовочную лампу). Оператор перемещает луч света вдоль кузова параллельно проверяемой плоскости, изменяя угол падения.

При обработке стекловолоконных участков дефекты проявляются как затемнённые зоны (впадины) или светлые полосы (выпуклости) на границах перепадов. Особенно эффективен способ при оценке качества шпаклёвки после грубой обработки, когда визуально поверхность кажется ровной, а под косым светом видны волны, раковины или локальные провалы.

Технология выполнения контроля

Очистить поверхность от пыли и обезжирить
Установить источник света под углом 10-15° к плоскости
Плавно перемещать луч вдоль продольной оси детали
Фиксировать участки с аномальными тенями мелом или маркером
Повторить процедуру при поперечном направлении подсветки

Тип дефекта	Вид при подсветке	Способ устранения
Волны (>3 мм)	Чередующиеся тёмные/светлые полосы	Шлифовка с правилом
Раковины	Точечные округлые тени	Локальная шпаклёвка
Рисунок от стеклоткани	Сетчатый узор	Нанесение выравнивающего грунта

Критичные параметры: расстояние от лампы до поверхности должно составлять 30-50 см, а перемещение источника выполняется со скоростью не более 0.5 м/с. Обязательна проверка при разной ориентации света – продольной и диагональной.

Нанесение шпатлёвки на стеклопластиковый участок

Перед нанесением шпатлёвки тщательно подготовьте поверхность: удалите пыль и обезжирите стеклопластик антисиликоном или спиртовым раствором. Убедитесь, что ремонтная зона полностью высохла и не имеет скрытых дефектов. Используйте только специализированные шпатлёвки для стекловолокна (полиэфирные или эпоксидные), так как обычные составы не обеспечивают надёжной адгезии с пластиком и могут отслаиваться.

Нанесите первый тонкий слой шпатлёвки (не более 2–3 мм), втирая её шпателем перпендикулярно направлению волокон для лучшего заполнения пор. Избегайте толстого наложения за один проход – это провоцирует усадку и трещины. Для сложных форм или глубоких неровностей используйте стекловолокнистые шпатлёвки с включением армирующих микроволокон, повышающих прочность.

Ключевые этапы работы

Смешайте шпатлёвку с отвердителем строго по инструкции (неправильные пропорции снижают прочность).
Наносите состав быстрыми движениями за 5–7 минут до начала полимеризации.
Для многослойного покрытия:
- Дождитесь высыхания первого слоя (на отлип не тянется).
- Обработайте поверхность абразивом P180–P220.
- Нанесите финишный слой жидкой шпатлёвки для устранения микропор.

Тип шпатлёвки	Особенности нанесения	Рекомендуемая зернистость шлифовки
Черновая (с волокном)	Толщина до 5 мм, требует грубой зачистки	P80–P120
Финишная (жидкая)	Тонкий слой 0.5–1 мм, наносится на подготовленную основу	P240–P400

После полного отверждения (24 часа) отшлифуйте поверхность в два этапа: сначала абразивом крупной зернистости для выравнивания, затем – мелкой для устранения царапин. Обязательно используйте респиратор и защитные очки: пыль от стеклопластика опасна для дыхания. Контролируйте плоскость шлифовальным блоком, избегая образования локальных углублений.

Выбор шпатлёвки совместимой со стекловолокном

При ремонте кузовных деталей из стеклопластика критически важно использовать специализированные шпатлёвки. Обычные автомобильные составы на основе полиэфирных смол могут не обеспечивать достаточной адгезии к стекловолокну, что приводит к отслаиванию и растрескиванию финишного покрытия. Несовместимость химического состава и коэффициентов температурного расширения материалов – основная причина таких дефектов.

Оптимальным решением являются шпатлёвки, разработанные специально для композитных поверхностей. Они содержат усиленные адгезивные добавки и обладают повышенной эластичностью, компенсирующей разницу в физических свойствах стекловолокна и металла. Такие составы маркируются производителями как "для пластиков", "fiberglass compatible" или имеют указание на применение с полиэфирными/эпоксидными матрицами.

Ключевые критерии выбора

Основа состава: Эпоксидные шпатлёвки предпочтительнее полиэфирных благодаря лучшей адгезии, влагостойкости и минимальной усадке.
Тип наполнителя: Мелкодисперсные наполнители (микросферы, стеклопорошок) обеспечивают гладкость, крупные (алюминиевая пудра) – повышенную прочность.
Термостойкость: Для деталей, подверженных нагреву (капот, крылья), выбирайте термостойкие модификации.
Гибкость: Обязательно наличие пластификаторов для предотвращения растрескивания при вибрациях.

Этапы подготовки и нанесения

Зачистка ремонтной зоны абразивом P80-P120 для создания шероховатости.
Обезжиривание антисиликоновым очистителем.
Нанесение тонкого слоя эпоксидного грунта для улучшения сцепления (опционально).
Шпатлевание тонкими слоями (до 3 мм за проход) с межслойной сушкой.
Финишная шлифовка абразивами P180-P320 после полной полимеризации.

Тип шпатлёвки	Преимущества	Недостатки
Эпоксидная	Высокая адгезия, нулевая усадка, влагостойкость	Длительное время полимеризации
Стекловолокнистая (с рубленым фибром)	Повышенная прочность на разрыв, ремонт сквозных повреждений	Грубая структура, требует финишного выравнивания
Жидкая (с микроволокном)	Легко наносится на сложные рельефы, заполняет микропоры	Не подходит для устранения глубоких неровностей

Важно: Перед финишной покраской обязательна проверка совместимости материалов пробным нанесением. Избегайте универсальных шпатлёвок без маркировки "для стеклопластика" – их адгезивные свойства часто недостаточны для долговечного ремонта.

Финишное выравнивание мелкозернистой шкуркой Р240-Р400

После грубой обработки поверхность шлифуют абразивом Р240 для устранения глубоких рисок и перепадов. Движения выполняют крест-накрест с умеренным нажимом, используя шлифовальный блок или орбитальную машинку на малых оборотах. Обязательно контролируют плоскость правилом или ладонью, уделяя особое внимание стыкам и краям ремонтной зоны.

Переходят на шкурку Р320-Р400 для создания равномерной матовости без царапин. На этом этапе применяют "мокрый" метод (с водой) для минимизации пыли и получения гладкого микрорельефа. Каждую стадию завершают обезжириванием и визуальной проверкой: при боковом освещении не должно быть теней, впадин или блестящих участков.

Критерии правильной обработки

Равномерная матовость – отсутствие глянцевых пятен, свидетельствующих о нешлифованных углублениях
Плавные переходы – границы ремонта неощутимы при проведении пальцем
Нулевой рельеф – поверхность абсолютно ровная под металлической линейкой

Зернистость	Инструмент	Контроль качества
Р240	Жёсткий блок / Машинка 3000-5000 об/мин	Удаление всех неровностей >0.3 мм
Р320	Гибкий блок / Ручная шлифовка	Исчезновение царапин от Р240
Р400	Мягкая подошва с водой	Однородная бархатистая текстура

Важно: Финишная шлифовка Р400 всегда выполняется вручную без чрезмерного давления – автоматизация вызывает микротермоусадочные волны. Обязательна промежуточная просушка и проверка на отсутствие "пузырей" скрытых пор.

Обработка стыков ремонтной зоны и основного металла

После отверждения стеклопластикового слоя стык между заплаткой и металлом кузова требует тщательной подготовки для создания незаметного перехода. Поверхность шва должна быть абсолютно ровной, без выступов, углублений или воздушных пор. Необходимо удалить все технологические наплывы и излишки материала, образовавшиеся в процессе полимеризации.

Зона соединения зачищается шлифовальной машинкой с абразивом P80-P120, двигая инструмент от центра ремонтной зоны к металлу. Важно сформировать плавный конусный скос на стекловолокне (шириной 5-7 см) и слегка завести обработку на основной металл. Это обеспечит постепенное снижение толщины композита и предотвратит резкие перепады уровня.

Технология выравнивания поверхности

Последующие этапы включают:

Грунтование эпоксидным составом – наносится кистью на всю обработанную зону для улучшения адгезии и защиты металла от коррозии.
Нанесение шпатлёвки:
- Первый слой – стекловолоконная шпатлёвка, заполняющая глубокие неровности
- Второй слой – финишная полиэфирная шпатлёвка тонким слоем (1-2 мм)

Многоэтапная шлифовка:

Этап	Инструмент	Абразив
Черновая	Эксцентриковая машинка	P120-P180
Тонкая	Ручной колодкой	P240-P320
Контрольная	Мокрое шлифование	P400-P600

При шлифовании обязательно используют направляющий слой (контрастный спрей-грунт), выявляющий микронеровности. Финишная обработка завершается обезжириванием и нанесением антикоррозийного грунта на всю ремонтную зону, захватывая 10-15 см прилегающего металла.

Грунтование поверхности перед покраской

Грунтование – обязательный этап после шпатлевания стекловолоконного ремонта, обеспечивающий адгезию краски и защиту от коррозии. Нанесение грунта создает однородную основу, маскирует мелкие дефекты шпатлевки и предотвращает появление пузырей или отслоений финишного покрытия. Без качественного грунта краска может вступить в химическую реакцию с материалом кузова или шпатлевкой, что приведет к деформации слоев.

Поверхность тщательно очищается от пыли и обезжиривается антисиликоном. Для стекловолокна и шпатлевки применяют двухкомпонентные эпоксидные или полиуретановые грунты, устойчивые к влаге и механическим воздействиям. Наносится 2-3 тонких слоя с межслойной сушкой (по инструкции производителя). Толщина слоя должна исключать подтеки, но полностью перекрывать ремонтную зону.

Ключевые этапы и материалы

Порядок работ:

Подготовка основания: Шлифовка шпатлевки Р220-Р400, удаление пыли пневмопистолетом.
Обезжиривание: Обработка антистатическим составом без ворсинок.
Выбор грунта:
- Эпоксидный – для первичной защиты металла и стекловолокна.
- Акриловый наполняющий – для заполнения царапин после шлифовки.
- Адгезионный – для сложных поверхностей.
Нанесение: Краскопультом (сопло 1.4-1.8 мм), давление 2-3 атм.
Сушка: 20-40 минут при +20°C перед шлифовкой.

Тип дефекта	Рекомендуемый грунт	Финишная обработка
Риски после шлифовки Р400	Наполняющий акриловый	Шлифовка Р500-Р800
Пористость стекловолокна	Эпоксидный + выравнивающий	Повторное грунтование

Финишная шлифовка грунта проводится абразивами Р500-Р800 «влагой» для создания матовой поверхности. Контроль качества: отсутствие глянцевых пятен, царапин и переходов на границах ремонта. Только после этого поверхность готова к нанесению базового слоя краски.

Технология "мокрый по мокрому" для стыковки переходов

Методика предполагает нанесение последующих слоев стекловолокна или шпатлевки до полного высыхания предыдущих. Это обеспечивает молекулярную адгезию между слоями, создавая монолитную структуру без границ раздела.

Ключевое преимущество – исключение межслойной границы, что критично при ремонте силовых элементов кузова. Стыковка переходов происходит на химическом уровне, предотвращая расслоение под вибрационными нагрузками.

Пошаговая реализация

Подготовка основания:

Зачистка ремонтной зоны до металла с переходом на 5-7 см в неповрежденную область
Формирование плавного скоса (45-60°) по периметру повреждения
Обезжиривание антисиликоном

Последовательность нанесения:

Грунт-активатор для металла (фосфатирующий состав)
Полиэфирная шпатлевка со стекловолокном (наносится тонким слоем на скос)
Стекломат (укладывается на сырую шпатлевку, пропитывается смолой)
Повторные слои стекломата (каждый последующий – на влажный предыдущий)
Финишная шпатлевка (через 20-40 минут после последнего слоя стекловолокна)

Критический параметр	Оптимальное значение
Время между слоями	10-15 минут (при +20°C)
Толщина за один проход	Не более 3 слоев стекломата 300 г/м²
Температура основания	От +12°C до +30°C

Важно: Работы ведутся без перерывов до завершения всего цикла. При нарушении временного окна (появление липкого слоя) требуется механическая обработка поверхности перед продолжением.

Контроль толщины слоёв в ремонтной зоне

Точный контроль толщины каждого слоя стекловолокна и связующей смолы определяет прочность, долговечность и геометрию восстановленного участка. Недостаточная толщина снижает несущую способность ремонта, а избыточная создаёт внутренние напряжения, увеличивает вес и риск растрескивания.

Оптимальная толщина ремонтной зоны должна максимально соответствовать параметрам оригинального металла кузова. Для этого применяют системный подход на всех этапах: от подготовки поверхности до финишной шлифовки отвердевшего материала.

Методы и инструменты для контроля

Метод	Инструмент	Применение
Тактильный	Калиброванные щупы	Проверка толщины до полимеризации смолы
Визуальный	Контрольные насечки	Ориентиры при послойном нанесении
Ультразвуковой	Толщиномер	Замеры после отверждения композита

Ключевые правила послойного нанесения:

Наносите слои поэтапно с промежуточной сушкой (до состояния "отлипания")
Используйте шаблоны из проволоки или пластика для визуализации контура
Применяйте ограничители толщины при шпатлевании:
- Магнитные маяки
- Самодельные рейки из стеклопластика

После отверждения обязательна проверка ультразвуковым толщиномером в 5+ точках ремонтной зоны. Допустимое отклонение – не более 15% от толщины прилегающих участков кузова. Локальные утолщения устраняются лепестковыми шлифовальными кругами с постепенным уменьшением абразивности.

Устранение рисков и царапин после шлифовки

После грубой шлифовки стекловолоконного ремонта на поверхности остаются глубокие царапины и риски от абразива. Их необходимо полностью устранить перед нанесением финишных покрытий, так как лакокрасочные материалы не заполняют такие дефекты, а лишь подчеркивают их. Переход к более тонкой абразивной обработке – обязательный этап для получения идеально ровной основы.

Начните с последовательной обработки зоны ремонта влагостойкой наждачной бумагой с уменьшающейся зернистостью. Используйте шлифовальный блок или плоскошлифовальную машинку для равномерного давления. Каждый последующий этап шлифовки должен выполняться перпендикулярно направлению царапин от предыдущего этапа – это позволяет визуально контролировать их исчезновение.

Технология поэтапного выравнивания

Рекомендуемая последовательность работ:

Обработайте зону абразивом P180-P240 для удаления грубых рисок
Перейдите на P320-P400 для сглаживания поверхности
Отшлифуйте финишным абразивом P500-P600 перед грунтованием

Критически важно после каждого этапа:

Тщательно удалять пыль и мусор сжатым воздухом
Обезжиривать поверхность антисиликоном
Контролировать плоскость правилом или ладонью

Дефект	Метод устранения	Инструмент
Глубокие риски	Повторное шлифование предыдущим абразивом	Брусок + P180
Мелкие царапины	Финишная обработка	Мягкий блок + P600
Неровности	Локальная шпатлевка	Полиэфирная шпатлевка

После достижения равномерной матовой поверхности без видимых царапин нанесите выравнивающий грунт. При появлении дефектов после грунтования – устраните их легкой шлифовкой абразивом P800-P1000 перед окрашиванием. Помните: качество подготовки поверхности определяет конечный результат ремонта.

Финишное обезжиривание перед нанесением грунта

Этап финишного обезжиривания обязателен для удаления невидимых глазу загрязнений: остатков полировальных составов, следов пальцев, транспортных силиконов, микрочастиц пыли. Даже на идеально отшлифованной поверхности присутствуют невидимые масляные пленки, препятствующие адгезии грунтовки к стеклопластику.

Пропуск обезжиривания или некачественное выполнение приводят к образованию кратеров, отслоению грунта, "рыбий глаз", волосяным трещинам и коррозии под покрытием. Следы жира проявляются дефектами уже после окрашивания, требуя переделки всего ремонта.

Правила проведения обезжиривания

Материалы: Используйте только специализированные обезжириватели для авторемонта. Запрещено:

Бензин/уайт-спирит – оставляют масляную пленку
Бытовые растворители – содержат силиконы
Спиртосодержащие составы – недостаточно эффективны

Технология выполнения:

Обильно нанесите обезжириватель на чистую безворсовую салфетку (не на поверхность!)
Протирайте одним движением без возврата, меняя салфетку после каждого прохода
Обработайте всю зону ремонта с захватом 15-20 см прилегающих участков
Дайте поверхности высохнуть 5-7 минут перед грунтованием

Типичные ошибки	Последствия
Использование одной салфетки для всей площади	Распределение загрязнений
Применение сжатого воздуха для сушки	Попадание масла из компрессора
Касание поверхности руками после обработки	Остатки кожного жира

Контроль качества: После высыхания поверхность должна иметь равномерную матовость. Потеки, масляные разводы или глянцевые пятна свидетельствуют о неполном удалении загрязнений и требуют повторной обработки.

Антикоррозийная обработка кромок ремонта

Кромки зоны ремонта, где новое стекловолокно стыкуется с металлом кузова, особенно уязвимы для коррозии. Даже микроскопические зазоры или недостаточная адгезия материала создают капиллярные каналы для проникновения влаги, солей и кислорода под заплату. Без надежной изоляции металла процесс ржавления неизбежно активизируется внутри отремонтированного участка, сводя на нет всю работу.

Качественная антикоррозийная защита краев – обязательный этап перед нанесением финишной шпатлевки и покраски. Она блокирует доступ агрессивных сред к металлу и создает барьер для электрохимических процессов. Пренебрежение этим этапом приводит к отслоению стеклопластика, вздутиям и появлению рыжих пятен на свежеокрашенной поверхности уже через несколько месяцев.

Ключевые этапы обработки

Тщательная зачистка стыка
Металлическая кромка (шириной 3-5 см от края заплаты) зачищается до чистого металла шлифованием (Р80-Р180). Удаляются ржавчина, остатки старого покрытия, загрязнения. Обязательно обезжиривание.
Нанесение кислотного грунта (травящего)
Распыляется тонкий слой реактивного грунта на основе ортофосфорной кислоты. Он модифицирует поверхность металла, создавая пассивирующий слой, и улучшает адгезию следующих покрытий. Сушка согласно ТТХ производителя.
Нанесение эпоксидного грунта
Покрытие эпоксидным 2К-грунтом – основной гидроизолирующий барьер. Наносится на всю зачищенную зону металла и с захлестом (1-2 см) на стекловолокно. Образует непроницаемую пленку с исключительной адгезией и стойкостью к влаге. Требует полной полимеризации.
Герметизация шва
Стык между металлом и стеклопластиком дополнительно промазывается эпоксидной шпатлевкой или специальным герметиком. Это исключает капиллярный эффект и создает плавный переход для последующих слоев.

Материал	Назначение	Важные свойства
Кислотный (травящий) грунт	Пассивация металла, адгезия	Химическое связывание с поверхностью, антикоррозийный эффект
Эпоксидный грунт	Гидроизоляция, базовый барьер	Нулевая влагопроницаемость, высокая механическая прочность
Эпоксидная шпатлевка/герметик	Герметизация стыка	Пластичность, адгезия к металлу и стеклопластику

Критически важно соблюдать межслойные выдержки и требования производителей материалов к условиям нанесения (температура, влажность). Финишная шпатлевка наносится только поверх полностью отвержденного эпоксидного грунта. Комплексный подход к обработке кромок гарантирует долговечность ремонта и защиту кузова от скрытой коррозии.

Особенности грунтовки эпоксидной под стекловолокно

Эпоксидная грунтовка выступает незаменимым промежуточным слоем при ремонте кузова стекловолокном, выполняя несколько критически важных функций. Её основная задача – обеспечить исключительную адгезию (сцепление) как с отремонтированной стекловолоконной поверхностью, так и с последующими слоями шпатлевки или краски. Без этого слоя риск отслоения финишных покрытий значительно возрастает.

Ключевая особенность эпоксидного грунта – его способность создавать абсолютно непроницаемый барьер. Он герметизирует пористую структуру стекловолокна и отремонтированных участков, надежно блокируя доступ воздуха и, что особенно важно, влаги. Это предотвращает возникновение пузырей, коррозию под покрытием и проникновение растворителей из последующих материалов в стеклопластик, которое может вызвать его размягчение.

Технические нюансы применения

При работе с эпоксидной грунтовкой под стекловолокно необходимо учитывать следующие важные аспекты:

Подготовка поверхности: Основа должна быть идеально чистой, обезжиренной и заматованной до состояния равномерной шероховатости (P400-P500). Любые следы разделительных составов, воска, силикона или полиролей недопустимы.
Толщина слоя: Наносится тонким, равномерным слоем (обычно 20-50 мкм), достаточным для создания сплошной пленки без подтеков. Излишне толстый слой увеличивает время сушки и может привести к ухудшению адгезии.
Сушка: Требует строгого соблюдения времени межслойной выдержки и полной полимеризации, указанных производителем. Неполная сушка – частая причина проблем. "Сухое на ощупь" не означает полную полимеризацию.
Совместимость: Эпоксидный грунт служит отличным изолятором между полиэфирным стекловолокном/шпатлевкой и акриловыми наполнителями/красками. Наносить полиэфирные материалы (шпатлевки) поверх *полностью отвержденного* эпоксидного грунта нельзя – нарушается адгезия.
Механическая обработка: После полного отверждения эпоксидный грунт шлифуется абразивом P320-P400 для создания микрорельефа под шпатлевку или следующий слой. Пыль после шлифовки тщательно удаляется.

Эпоксидный грунт в сравнении с другими типами:

Тип грунта	Адгезия к стекловолокну	Герметизация	Влагозащита	Совместимость с полиэстерами
Эпоксидный	Отличная	Полная	Отличная	Требует изоляции
Акриловый наполняющий	Хорошая/Удовл.	Частичная	Удовлетворительная	Хорошая
Кислотный (Reaction)	Хорошая	Слабая	Удовлетворительная	Хорошая

Использование эпоксидной грунтовки – это обязательный этап для создания прочного, долговечного и качественного ремонта кузовных деталей из стекловолокна, гарантирующий надежную защиту основы и адгезию всех слоев лакокрасочного покрытия.

Финишная шлифовка грунта абразивом Р500-Р800

После нанесения и высыхания выравнивающего грунта переходят к финишной шлифовке абразивами Р500-Р800. Цель этапа – создать идеально гладкую, матовую поверхность без царапин и переходов, готовую к покраске. Используйте орбитальную шлифмашинку с мягкой тарелкой или брусок, избегая сильного давления на кромки стекловолоконного ремонта.

Работайте при ярком освещении, контролируя плоскость "на просвет". Шлифуйте "крест-накрест", периодически протирая зону антистатической салфеткой для выявления дефектов. Пыль удаляйте пылесосом или обдувом, не касаясь поверхности руками – жировые следы ухудшат адгезию краски.

Ключевые принципы технологии

Постепенное уменьшение зернистости: Начните с Р500 для устранения крупных неровностей, завершите Р800 для тонкой полировки.
Контроль влажности: При мокрой шлифовке (рекомендуется для Р800) используйте чистую воду с добавлением шампуня против забивания абразива.
Дефекты при шлифовке:
- Глубокие риски – следствие крупного зерна или мусора на абразиве.
- Непрошлифованные участки ("проступы") – недостаточное время обработки.
- Прожоги грунта – чрезмерное давление или задержка шлифмашинки на одном месте.

Абразив	Тип шлифовки	Назначение
Р500	Сухая/Мокрая	Снятие шагрени, грубое выравнивание
Р600-Р800	Мокрая	Устранение микропор, финишная матировка

После шлифовки Р800 поверхность должна быть однородно-матовой, без глянцевых "островков". Обязательно обезжирьте зону антисиликоном перед нанесением краски. Помните: качество финишного слоя на 70% зависит от правильной подготовки грунта.

Нанесение краски на отремонтированный участок

После полного отверждения стеклопластика и шпатлёвки поверхность тщательно шлифуют, начиная с абразива P180-P240 для выравнивания рельефа и постепенно переходя к P400-P500 для создания идеально гладкой основы. Обязательно удаляют пыль после каждого этапа шлифовки антистатическими салфетками и обезжиривают участок специальным составом.

На подготовленную зону наносят изоляционный грунт (вытравливающий или эпоксидный), который обеспечивает адгезию и предотвращает взаимодействие материалов. Слой просушивают согласно инструкции производителя, затем аккуратно матируют абразивом P500-P800 для улучшения сцепления с последующими покрытиями.

Технология покраски

Основные этапы:

Нанесение выравнивающего грунта: Равномерно распыляют 2-3 слоя акрилового наполнителя с межслойной сушкой 10-15 минут. Толщина покрытия должна полностью скрыть мелкие дефекты.
Финишная шлифовка: После высыхания (24 часа) грунт обрабатывают мокрой шлифовкой абразивом P1000-P1500 для устранения "апельсиновой корки".
Окрашивание:
- Наносят 2-3 тонких слоя базовой краски с интервалом 5-7 минут.
- Выдерживают технологическую паузу 15-20 минут перед лакированием.
Лакировка: Покрывают участок 2 слоями прозрачного лака с межслойной сушкой 10 минут.

Ключевые требования к процессу:

Температура	18-25°C
Влажность	Макс. 65%
Давление в краскопульте	2-2.5 атм (база), 1.8-2 атм (лак)
Перекрытие соседних зон	Минимум 5 см

После нанесения финишное покрытие сушат 24-48 часов перед полировкой. Для защиты свежеокрашенной поверхности от пыли используют покрасочную камеру или изоляционный тент.

Полировка кузова после полного высыхания ЛКП

Полировка финального слоя лака является обязательным этапом восстановления кузова стекловолокном. Она устраняет микронеровности, оранжевую корку и следы от абразивной обработки, придавая поверхности заводской глянец. Технология требует строгого соблюдения сроков полной полимеризации ЛКП – преждевременная обработка повредит свежее покрытие.

Минимальный срок выдержки перед полировкой составляет 48 часов при температуре +20°C и влажности 50%, но оптимально выждать 7-10 суток. Для проверки готовности нажмите ногтем на незаметный участок – отсутствие вмятины свидетельствует о достаточной твердости. Обязательно удалите защитную антиадгезионную пленку с отремонтированных зон перед началом работ.

Этапы полировки стекловолоконного участка

Подготовка поверхности: Мойка кузова обезжиривателем для удаления силиконов и транспортной грязи
Первичная обработка: Абразивная полировка пастой Р1000-Р1500 для снятия крупных дефектов
Глубокое глянцевание: Финишная паста Р2000-Р3000 с полировальным кругом средней жесткости
Защитное покрытие: Нанесение воска или керамика через 24 часа после полировки

Материал	Назначение	Инструмент
Абразивная паста	Выравнивание рельефа ЛКП	Орбитальная машинка с войлочным кругом
Финишный полироль	Устранение микропришлифовки	Мягкий поролоновый круг
Антистатик	Удаление ворса и пыли	Микрофибра безворсовая

Критические ошибки: Использование полировальных составов с силиконами на участках под покраску, перегрев поверхности (выше +60°C), полировка сухой тканью. Для стекловолоконных зон особенно важно контролировать давление инструмента – избыточная нагрузка провоцирует локальный пережог лака.

Финишный этап включает оценку равномерности глянца под разными углами освещения. При обнаружении матовых пятен процедуру повторяют с пастой более тонкой дисперсии. После завершения работ отполированный участок на 72 часа защищают от влаги и прямых солнечных лучей для завершения структурных процессов в ЛКП.

Частые ошибки новичков при работе со стекловолокном

Неправильная подготовка поверхности – главная проблема. Новички часто экономят время на зачистке металла, оставляя ржавчину, остатки старой краски или загрязнения. Стекловолокно не адгезирует к таким основаниям, что гарантирует отслоение заплатки через короткое время. Недостаточное обезжиривание растворителем тоже критично: даже отпечатки пальцев создают проблемы.

Игнорирование техники безопасности приводит к серьёзным последствиям. Работа без респиратора вызывает попадание микрочастиц стекла в лёгкие, а отсутствие перчаток провоцирует химические ожоги от смолы и мучительный зуд от стеклянной пыли. Многие также забывают про вентиляцию помещения, рискуя отравиться парами стирола.

Ключевые технические промахи

Ошибки при формировании заплатки:

Неправильное соотношение смолы и отвердителя – избыток катализатора вызывает перегрев и хрупкость, недостаток ведёт к "вечно липкому" слою.
Укладка слишком больших фрагментов мата без послойного армирования – провисания и воздушные пузыри неизбежны.
Промачивание материала "на весу" вместо горизонтальной поверхности – смола стекает, волокно остаётся сухим.

Финишные недочёты:

Шлифовка до полной полимеризации – смола нагревается и забивает наждачную бумагу.
Нанесение шпатлёвки толстым слоем за один проход – появляются усадка и трещины.
Отказ от грунтовки перед покраской – стекловолокно "проявляет" структуру нитей под краской.

Ошибка	Последствие	Как избежать
Слабое прикатывание слоёв	Воздушные карманы, расслоение	Использовать валики с шипами после каждого слоя
Работа при низкой температуре	Неполная полимеризация смолы	Обеспечить прогрев до +15°C минимум
Прямой контакт с металлом	Коррозия под заплаткой	Наносить изоляционный грунт перед работой

Экономия на материалах даёт плачевный результат. Дешёвая смола желтеет на солнце, тонкий мат рвётся при растяжении, а некачественная шпатлёвка осыпается. Использование просроченных компонентов – частая причина полного брака: смола не застывает, отвердитель теряет активность.

Эксплуатация отремонтированной детали: первые недели

Первые 14-21 день после ремонта стекловолокном критичны для окончательной полимеризации материалов и стабилизации свойств отреставрированного участка. В этот период избегайте механических нагрузок, вибраций и температурных перепадов, способных вызвать внутренние напряжения в структуре композита. Контролируйте состояние поверхности ежедневно, отмечая возможные изменения геометрии или появление микротрещин.

Ограничьте скорость движения до 70 км/ч, особенно на неровных дорогах, чтобы минимизировать ударные воздействия на зону ремонта. Запрещена мойка высоким давлением и использование абразивных средств – очистку проводите мягкой губкой с нейтральными шампунями. При обнаружении пузырей, отслоений или изменении цвета немедленно обратитесь в сервис для коррекции.

Ключевые правила ухода

Терморежим: Не паркуйте авто под прямым солнцем более 2 часов
Фиксация ЛКП: Наносите воск/полироль только через 3 недели
Контроль влажности: Храните в сухом помещении при 40-60% влажности

Срок	Допустимые воздействия	Запрещенные действия
1-7 дней	Статическая сушка	Поездки, полировка
8-14 дней	Короткие поездки по ровным дорогам	Перевозка грузов, химчистка
15-21 день	Эксплуатация в штатном режиме	Агрессивные моющие средства

Постепенно увеличивайте нагрузку на деталь после 15-го дня, начиная с поездок по качественному асфальту. Помните: полная прочность стекловолоконного ремонта достигается только через 30 суток. В случае сомнений в целостности покрытия проведите диагностику простукиванием – глухой звук указывает на отслоения.

Список источников

При подготовке материалов использовались специализированные технические руководства, отраслевые стандарты и практические пособия по работе с композитными материалами в автомобильной сфере. Акцент сделан на методиках ремонта кузовных элементов с применением стекловолоконных композитов.

Источники включают нормативную документацию, рекомендации производителей материалов и экспертные публикации, посвященные особенностям адгезии, шлифовки и финишной обработки стеклопластиковых поверхностей. Отобраны материалы с подтвержденной технической достоверностью.

Техническая литература и стандарты

ГОСТ Р 12.4.236-2021: Средства защиты при работе с полимерными композитами
Ремонт кузовов автомобилей композитными материалами (А. Петров, изд. "Транспорт", 2021)
Технологические карты СТО №KT-047: Работы со стекловолокном

Производственные рекомендации

Технические бюллетени Interglass Automotive: Серия FBR-2020
Методическое пособие "GlassFiber Pro" (версия 3.1, 2023)
Каталог совместимости грунтов и смол (AutoComposite Materials, 2022)
