Ошибка P0441 ВАЗ - откуда берется и как устранить

Статья обновлена: 18.08.2025

Появление ошибки P0441 на панели приборов автомобилей ВАЗ сигнализирует о неисправности в системе улавливания паров топлива (EVAP).

Данный код указывает на неправильный поток продувки адсорбера, что может привести к повышенному расходу топлива, неустойчивой работе двигателя и проблемам при прохождении техосмотра.

В статье подробно разберем основные причины возникновения P0441 на Лада и практические способы устранения неполадки своими силами.

Принцип работы системы EVAP в автомобилях ВАЗ

Система EVAP (Evaporative Emission Control) предназначена для предотвращения выброса паров бензина из топливного бака в атмосферу. При нагреве топлива или парковке автомобиля под солнцем образуются летучие углеводороды, которые без контроля попадали бы в окружающую среду, усиливая загрязнение и создавая характерный запах.

Основными компонентами системы являются герметичный топливный бак, адсорбер с активированным углем, электромагнитный клапан продувки, гравитационный клапан, сепаратор и сеть соединительных шлангов. Адсорбер выступает ключевым элементом, временно поглощая и удерживая пары бензина до момента их утилизации.

Алгоритм работы системы

1. Накопление паров
   При неработающем двигателе пары из бака через сепаратор и гравитационный клапан поступают в адсорбер. Сепаратор блокирует жидкое топливо, а гравитационный клапан предотвращает утечки при наклоне автомобиля.
2. Регенерация адсорбера
   После запуска мотора ЭБУ при достижении рабочих температур открывает клапан продувки. Через адсорбер начинает проходить воздух, который выдувает скопившиеся пары бензина.
3. Утилизация топливной смеси
   Воздушно-топливная смесь направляется через клапан продувки во впускной коллектор, где смешивается с основным зарядом и дожигается в цилиндрах двигателя.

Исправность клапана продувки и герметичность контура критичны для работы EVAP. Нарушение цикла (например, заклинивание клапана или подсос воздуха) приводит к ошибке P0441, указывающей на неверный поток продувки.

Основные симптомы ошибки P0441 при эксплуатации авто

Ошибка P0441 проявляется через сбои в работе системы улавливания паров топлива (EVAP). Основным индикатором служит активация лампы Check Engine на приборной панели, сопровождаемая сохранением соответствующего кода в памяти ЭБУ.

Хотя двигатель может сохранять нормальную работоспособность, игнорирование неисправности приводит к повышенной токсичности выхлопа и нарушению экологических норм. Симптомы становятся заметнее при прогреве мотора или после заправки топливом.

Характерные признаки неисправности

• Стабильное горение лампы Check Engine – основной визуальный сигнал о наличии ошибки
• Шипящие звуки при открытии топливного бака – свидетельство разряжения или избыточного давления в системе
• Запах бензина в районе топливного бака или капота – указывает на утечку паров
• Плавающие обороты холостого хода – особенно заметно при прогретом двигателе
• Увеличенный расход топлива – до 10-15% из-за нарушения рециркуляции паров бензина
• Затрудненный пуск двигателя после заправки – вызван избыточным давлением в топливной системе

Забитый клапан продувки адсорбера как причина сбоя

Клапан продувки адсорбера (КПА) играет ключевую роль в системе улавливания паров бензина (EVAP). Он управляется ЭБУ и открывается в определенные моменты, позволяя парам топлива из адсорбера поступать во впускной коллектор для дожигания в двигателе. Если клапан забивается грязью, смолистыми отложениями или угольной пылью из самого адсорбера, он теряет способность нормально открываться или закрываться.

Забитый клапан не может обеспечить расчетную производительность системы EVAP. ЭБУ, контролируя давление в системе и работу клапана, фиксирует несоответствие фактических параметров ожидаемым (например, скорость продувки или давление не достигает нужного уровня). Это несоответствие интерпретируется как "неправильный поток продувки", что и приводит к регистрации ошибки P0441.

Диагностика и устранение забитого клапана

Основной метод проверки клапана продувки – его демонтаж и физический осмотр. Обычно он расположен на адсорбере или рядом с ним. После снятия электрического разъема и шлангов клапан извлекается.

Признаки забитого клапана:

• Затрудненное или полностью отсутствующее продувание воздуха через клапан в обе стороны (проверяется ртом, компрессором или насосом).
• Видимые загрязнения, смолянистые отложения или черная угольная пыль внутри или на сеточке (если есть).
• Отсутствие характерного щелчка при подаче напряжения 12В на контакты клапана (проверяется с соблюдением мер безопасности).

Способы устранения:

1. Очистка:
   • Тщательно промойте корпус и каналы клапана мощным очистителем карбюратора/инжектора.
   • Продуйте сжатым воздухом до полного удаления остатков очистителя и грязи.
   • Повторно проверьте продувку и щелчок.
2. Замена: Если очистка не помогла восстановить свободный ход и работоспособность клапана, необходима его замена на новый.

Важно:

• Перед установкой очищенного или нового клапана проверьте состояние шлангов системы EVAP на предмет трещин, заломов или засоров.
• При частых забиваниях клапана угольной пылью проверьте состояние самого адсорбера – разрушающийся угольный наполнитель требует замены адсорбера.

После установки клапана и сборки системы необходимо стереть ошибку P0441 из памяти ЭБУ с помощью диагностического сканера и проверить, не появляется ли она снова в течение нескольких циклов запуска двигателя.

Механическое повреждение клапана продувки

Физические дефекты корпуса клапана или его внутренних компонентов напрямую влияют на функциональность системы улавливания паров топлива. Повреждения возникают при некорректном демонтаже/установке, ударах в подкапотном пространстве или из-за заводского брака.

Трещины в пластиковом корпусе, сломанные крепежные ушки, деформация патрубков или нарушение герметичности соленоида приводят к неконтролируемой циркуляции паров бензина. Это фиксируется ЭБУ как ошибка P0441 из-за несоответствия фактического потока воздуха расчетным параметрам.

Диагностика и устранение

Для выявления проблемы необходим визуальный осмотр клапана (расположен рядом с адсорбером) на предмет:

• Трещин или сколов на корпусе
• Разрывов резиновых патрубков подводящих магистралей
• Следов механического воздействия (вмятины, перекосы)
• Нарушения целостности электрического разъема

Проверка работоспособности включает:

1. Подачу 12V напрямую на контакты клапана (должен издавать четкие щелчки)
2. Продувку патрубков компрессором для оценки свободного прохода воздуха

Тип повреждения	Способ ремонта
Трещина корпуса	Замена клапана (ремонт нецелесообразен)
Обрыв патрубка	Установка нового шланга подходящего диаметра
Деформация посадочного места	Замена кронштейна адсорбера

Важно: При установке нового клапана убедитесь в отсутствии натяжения патрубков и надежной фиксации разъема. Механические поломки требуют только аппаратной замены – попытки восстановления герметичности клеем или герметиком дают временный эффект.

Нарушение электропитания клапана продувки

Отсутствие питания на электроклапане продувки адсорбера – ключевая причина ошибки P0441. Блок управления двигателем (ЭБУ) фиксирует несоответствие между подаваемой командой и реальным поведением цепи клапана. ЭБУ ожидает изменения давления/состава паров топлива при активации, но при обрыве питания клапан остается неработоспособным, что и регистрируется системой диагностики.

Напряжение на клапан поступает через предохранитель и реле бензонасоса. Разрыв цепи может произойти на любом участке: от колодки ЭБУ до самого разъема клапана. Механическое повреждение проводов, коррозия контактов или нарушение изоляции – типичные факторы сбоя. Неисправность самого клапана (короткое замыкание обмотки) также способна провоцировать отключение питания защитными элементами.

Диагностика и устранение

Для локализации проблемы потребуется мультиметр и схема электропроводки:

1. Проверка предохранителя: Найдите предохранитель цепи бензонасоса (обычно F18/F19 в монтажном блоке салона). Убедитесь в целостности нити.
2. Контроль реле бензонасоса: При включении зажигания реле должно срабатывать (характерный щелчок). Замените подозрительное реле.
3. Тест напряжения на разъеме клапана:

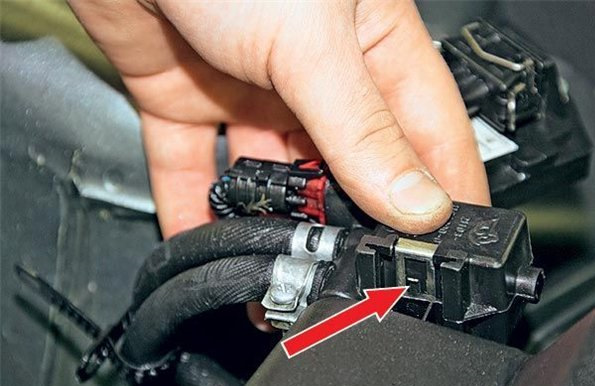

   • Отсоедините фишку клапана продувки.
   • Включите зажигание (двигатель не запускайте).
   • Измерьте напряжение между проводом "+12В" (обычно серый с красной полосой) и массой автомобиля. Норма: ~12В.
4. Прозвонка цепи: При отсутствии напряжения:
   • Прозвоните цепь "+12В" от разъема клапана до реле/предохранителя.
   • Проверьте целостность "массового" провода (обычно черный) от клапана до кузова/ЭБУ.
5. Осмотр компонентов:
   • Обследуйте провода на перетирание (особенно возле клапана, ЭБУ, в гофрах).
   • Очистите окисленные контакты в разъемах.
   • Замените поврежденные провода с обязательной изоляцией.

После восстановления цепи питания стертите ошибку сканером. Если клапан исправен, ошибка P0441 перестанет появляться, а работа системы улавливания паров восстановится.

Обрыв или замыкание в проводке клапана продувки адсорбера

Повреждение проводки клапана продувки адсорбера – распространённая причина ошибки P0441. Обрыв цепи или короткое замыкание нарушает управление клапаном со стороны ЭБУ, блокируя его открытие/закрытие. Контроллер фиксирует несоответствие между командами и фактическими параметрами работы системы улавливания паров топлива.

Наиболее уязвимы участки возле разъёма клапана, места перетирания о элементы кузова, а также зоны возле гофр жгута проводов. Коррозия контактов, перелом жил из-за вибрации или повреждение изоляции с замыканием на массу приводят к полному отказу цепи. Это провоцирует сбои в продувке адсорбера, рост расхода топлива и нарушения холостого хода.

Диагностика и устранение неисправности проводки

Для проверки цепи выполните последовательные действия:

1. Отключите разъём клапана продувки и разъём ЭБУ.
2. Прозвоните мультиметром в режиме омметра:
   • Провод «+12В» (обычно серый) от реле/предохранителя до контакта разъёма клапана.
   • Управляющий провод (часто синий или чёрно-белый) от клапана до соответствующего пина ЭБУ.
3. Проверьте отсутствие короткого замыкания на массу для обоих проводов.

Типовые решения при обнаружении проблем:

Проблема	Способ ремонта
Обрыв провода	Замена повреждённого участка с пайкой и термоусадкой
Коррозия контактов	Очистка разъёмов, обработка контактной смазкой
Замыкание на массу	Восстановление изоляции, замена перетёртого участка жгута
Деформация разъёма	Замена клемм или всего коннектора

После ремонта обязательно сбросите ошибку сканером и убедитесь в работоспособности клапана при прогретом двигателе. Проверьте отсутствие утечек вакуума в районе адсорбера.

Неисправность управляющего реле клапана EVAP

Управляющее реле отвечает за подачу напряжения на электромагнитный клапан продувки адсорбера EVAP. При неисправности реле (обрыв катушки, залипание контактов, коррозия) клапан перестаёт получать команды от ЭБУ двигателя. Это нарушает цикл продувки топливных паров, так как клапан либо постоянно закрыт, либо не открывается в нужные моменты, что фиксируется системой диагностики как ошибка P0441.

Косвенными признаками нерабочего реле могут служить: неустойчивые обороты холостого хода, повышенный расход топлива, затруднённый запуск двигателя "на горячую". Часто реле выходит из строя из-за перегрева, попадания влаги в монтажный блок или естественного износа после длительной эксплуатации.

Проверка и замена реле клапана продувки

Диагностика:

1. Найдите реле клапана продувки в монтажном блоке (расположение уточняйте в мануале конкретной модели ВАЗ, часто рядом с реле топливного насоса).
2. Извлеките подозрительное реле и встряхните его – дребезжащий звук указывает на отслоившиеся контакты.
3. Проверьте мультиметром:
   • Сопротивление катушки (между контактами 85 и 86) – должно быть 70-90 Ом.
   • Сопротивление между силовыми контактами (30 и 87) – при подаче +12В на катушку должно падать до 0 Ом.
4. Установите заведомо исправное реле (например, от топливного насоса, если номинал совпадает) и выполните сброс ошибки сканером.

Замена:

Действие	Важно
Подберите реле с идентичной маркировкой (номинальный ток, распиновка).	Используйте только оригинальные или проверенные аналоги (например, Bosch, ERA).
Обесточьте бортовую сеть, сняв клемму с АКБ.	Предотвращает короткое замыкание при установке.
Вставьте новое реле в посадочное гнездо до щелчка.	Убедитесь в плотном контакте всех ножек.

После замены обязательно выполните тестовую поездку и проверьте, не вернулась ли ошибка P0441. Если проблема сохраняется – ищите обрыв в цепи управления или неисправность самого клапана EVAP.

Загрязнение или засорение сепаратора паров бензина

Сепаратор паров топлива – ключевой элемент системы EVAP, предназначенный для отделения жидкого бензина от паров перед их поступлением в адсорбер. Его конструкция включает сетчатый фильтр и лабиринтные каналы, обеспечивающие конденсацию топлива и возврат жидкости в бак.

При загрязнении или механическом засорении сепаратора нарушается свободное прохождение паров бензина. Это приводит к избыточному давлению в топливной системе, блокировке газообмена и срабатыванию датчиков, фиксирующих ошибку P0441.

Основные причины загрязнения

• Низкокачественное топливо с высоким содержанием смол и присадок
• Попадание пыли, грязи или ржавчины через негерметичный топливный бак
• Естественное старение пластиковых деталей сепаратора с образованием крошки
• Конденсат воды в баке, вызывающий коррозию металлических элементов

Признаки неисправности

1. Хлопки при открытии топливного бака
2. Затрудненная заправка (автоматическое отключение пистолета)
3. Плавающие обороты на холостом ходу
4. Запах бензина в салоне

Способы устранения

Очистка сепаратора:

• Демонтировать узел (обычно расположен возле топливного бака)
• Промыть каналы аэрозольным очистителем карбюратора
• Продуть сжатым воздухом
• Проверить целостность дренажных трубок

Замена при критических повреждениях:

Модель ВАЗ	Рекомендуемый аналог
2110-2115	21120-1164420
Lada Granta	21900-1164420
Vesta	8450007164

После очистки или установки нового сепаратора обязательно сбросьте ошибку P0441 сканером OBD-II и выполните тест системы EVAP через диагностическое ПО.

Некорректная работа топливного насоса

Низкое давление в топливной системе из-за неисправного насоса косвенно влияет на ошибку P0441. Недостаточная подача топлива нарушает оптимальное соотношение топливовоздушной смеси, что заставляет ЭБУ компенсировать дисбаланс через систему EVAP. Это приводит к некорректной продувке адсорбера и регистрации ошибки.

Изношенный насос не обеспечивает стабильное давление при разных режимах работы двигателя. Резкие перепады давления искажают показания датчиков кислорода, влияющих на управление клапаном продувки. ЭБУ фиксирует отклонение фактических параметров продувки от расчетных значений, что интерпретируется как ошибка P0441.

Ключевые симптомы неисправности насоса:

• Затрудненный запуск двигателя (особенно "на горячую")
• Провалы мощности при резком нажатии педали газа
• Плавание оборотов холостого хода
• Характерный гул или писк из топливного бака
• Самопроизвольная остановка двигателя на низких оборотах

Диагностика и устранение:

1. Проверка давления в топливной рампе манометром (норма для ВАЗ: 2.8-3.2 атм)
2. Тестирование напряжения на разъеме насоса при включении зажигания (12±0.5В)
3. Контроль сопротивления обмотки насоса (0.8-1.5 Ом)
4. Замена топливного фильтра тонкой очистки при наличии загрязнений
5. Очистка сетки-фильтра грубой очистки в модуле насоса

Важно: При замене насоса используйте оригинальные комплектующие или проверенные аналоги. После ремонта выполните сброс ошибки через диагностический разъем OBD-II и проверьте давление в системе на всех режимах работы двигателя.

Утечки в трубопроводах системы улавливания паров

Утечки в трубопроводах EVAP – частая причина ошибки P0441 на ВАЗ. Шланги и соединения системы со временем растрескиваются, перетираются или теряют герметичность из-за вибраций, перепадов температур и естественного старения резины. Особенно уязвимы участки возле двигателя, топливного бака и адсорбера.

Даже микротрещины нарушают вакуумный баланс, необходимый для корректной продувки адсорбера. Блок управления фиксирует отклонение фактического давления от расчетного и регистрирует ошибку P0441, указывающую на недостаточный поток паров через систему.

Диагностика и устранение утечек

Обследуйте все компоненты магистрали EVAP:

• Визуальный осмотр: Ищите трещины, потертости, перегибы или следы топлива на шлангах (от топливного бака до адсорбера и клапана продувки).
• Проверка соединений: Убедитесь в плотной посадке шлангов на штуцерах, надежности хомутов, отсутствии сколов на пластиковых трубках.
• Метод дымогенератора: Наиболее эффективный способ. Подача дыма под давлением в систему четко визуализирует даже мелкие утечки.

Ремонтные действия:

1. Замена поврежденных шлангов: Используйте только специализированные бензостойкие шланги.
2. Обновление хомутов: Замените ослабленные или проржавевшие хомуты на червячные или самозатягивающиеся.
3. Восстановление пластиковых трубок: Замените сломанные участки или используйте ремонтные муфты с герметиком (только для временного ремонта).
4. Очистка соединений: Удалите грязь и окислы со штуцеров перед установкой новых шлангов.

После ремонта обязательно выполните:

• Сброс ошибки P0441 сканером.
• Проверку герметичности системы (повторно, если возможно).
• Контрольную поездку для подтверждения отсутствия повторного возникновения ошибки.

Повреждение или пробой топливного бака

Повреждение топливного бака напрямую влияет на герметичность системы EVAP, провоцируя ошибку P0441. Сквозные трещины, пробои от коррозии или механических ударов создают неконтролируемый подсос воздуха, который блок управления интерпретирует как неисправность вентиляции паров бензина.

Система не может создать требуемое разрежение или поддерживать давление во время диагностического цикла, так как воздух проникает через брешь в баке. Это нарушает штатный процесс продувки адсорбера и фиксируется как некорректный поток через клапан продувки.

Диагностика и устранение

Признаки повреждения бака:

• Запах бензина под автомобилем после стоянки
• Видимые подтёки топлива в области бака
• Характерные вмятины или следы ржавчины на поверхности бака

Этапы проверки:

1. Визуальный осмотр на подъёмнике: поиск трещин, коррозионных очагов, деформаций.
2. Тест на герметичность: подача дыма в систему EVAP для выявления места утечки.
3. Контроль давления: подключение манометра к штуцеру топливной рампы при работающем двигателе.

Варианты ремонта:

Тип повреждения	Способ устранения	Примечание
Небольшая трещина	Холодная сварка	Только как временное решение
Коррозионные отверстия	Замена бака	Рекомендуется при множественных очагах ржавчины
Механический пробой	Замена бака	Обязательна при нарушении геометрии

Важно: При замене бака проверяют целостность всех соединительных шлангов и герметичность люка топливного модуля. После ремонта обязательно сбросьте ошибку сканером и проведите тестовый запуск диагностического цикла EVAP.

Негерметичность крышки топливного бака

Негерметичность крышки топливного бака – одна из наиболее частых причин ошибки P0441 в автомобилях ВАЗ. Система EVAP (улавливания паров топлива) теряет герметичность, что приводит к некорректному потоку воздуха через клапан продувки. Датчик давления/разрежения в топливной системе фиксирует отклонения от нормы, и ЭБУ регистрирует неисправность.

Проблема возникает из-за повреждения уплотнителя, деформации крышки или износа резьбы. Реже встречаются засорение вентиляционных каналов крышки или заводской брак. Симптомы включают запах бензина у бака, шипение при откручивании крышки и повышенный расход топлива.

Диагностика и устранение

Методы проверки герметичности:

• Визуальный осмотр уплотнительной резинки на наличие трещин, перекосов или затвердевания.
• Тест "на шипение": после снятия крышки при работающем двигателе должен отсутствовать звук выходящего воздуха.
• Проверка вакуума: присоединение ручного вакуумного насоса к штуцеру клапана адсорбера (должен держать разрежение).

Способы ремонта:

1. Очистка седла крышки и горловины бака от грязи.
2. Замена уплотнительного кольца (если конструкция позволяет).
3. Установка новой оригинальной крышки (ВАЖНО: неоригинальные аналоги часто не обеспечивают герметичность).

Признак неисправности	Действие
Порванный уплотнитель	Замена крышки целиком
Загрязнение привалочной поверхности	Очистка бензином или WD-40
Деформация корпуса	Обязательная замена

После замены крышки требуется сброс ошибки P0441 сканером OBD-II или отключением АКБ на 10-15 минут. Если проблема сохраняется – ищите другие утечки в системе EVAP (трубки, клапан адсорбера, топливный бак).

Сбои в работе датчика давления в топливной системе

Основной причиной сбоев является загрязнение чувствительного элемента датчика давления топлива. Нагар и отложения от некачественного бензина нарушают его способность корректно считывать параметры. Это приводит к искажению сигналов, поступающих в электронный блок управления двигателем (ЭБУ).

Механические повреждения проводки или окисление контактов в разъемах также провоцируют неисправности. Переломы проводов возле фишки, нарушение изоляции, коррозия на клеммах вызывают прерывание электрического сигнала либо передачу ложных значений. Особенно критичны повреждения цепи питания 5 В.

Диагностика и устранение неполадок

Для подтверждения неисправности датчика выполните следующие действия:

1. Считайте актуальные ошибки через диагностический сканер (помимо P0441 могут присутствовать P0190, P0191, P0192).
2. Проверьте референсное напряжение на разъеме датчика мультиметром (норма: 4.8-5.2 В при включенном зажигании).
3. Измерьте сопротивление «массового» провода (допустимое значение: до 1 Ом).
4. Сравните показания давления в топливной рампе со стравливанием вакуума (используйте манометр и вакуумный насос).

При выявлении проблем:

• Зачистите контакты разъема и обработайте их антикоррозийным спреем
• Восстановите поврежденную проводку
• Замените датчик давления при несоответствии контрольным параметрам

Параметр	Нормальное значение	Критичное отклонение
Напряжение питания	5±0.2 В	<4.5 В или >5.5 В
Сопротивление "массы"	0-1 Ом	>5 Ом
Давление на холостом ходу	2.8-3.2 бар	<2.5 бар или >4.0 бар

Важно: после замены датчика обязательно сбросьте адаптации ЭБУ через диагностическое оборудование. Несоответствие остаточного давления в топливной системе (менее 0.7 атм через 10 минут после остановки двигателя) косвенно указывает на негерметичность клапана адсорбера.

Ошибки электронного блока управления двигателем

Ошибка P0441 указывает на неисправность в системе улавливания паров топлива (EVAP), а именно на отклонение фактического потока продувки от расчетных параметров ЭБУ. Основные причины включают: засорение или заклинивание клапана продувки адсорбера, механические повреждения вакуумных шлангов, утечки в топливной системе, негерметичность крышки бензобака, а также сбои в работе датчика давления топлива.

Игнорирование данной ошибки приводит к увеличению расхода топлива, неустойчивым оборотам холостого хода, повышенному содержанию углеводородов в выхлопе и риску возгорания из-за скопления паров бензина. Диагностика требует комплексной проверки герметичности контура EVAP и функциональности его компонентов.

Алгоритм устранения P0441

1. Визуальный осмотр системы:
   • Проверка целостности шлангов между адсорбером, клапаном продувки и впускным коллектором
   • Контроль плотности прилегания крышки топливного бака
   • Поиск трещин в корпусе адсорбера
2. Тестирование клапана продувки:
   • Замер сопротивления обмотки (норма: 15-30 Ом)
   • Проверка срабатывания при подаче 12V
   • Контроль свободного хода штока
3. Проверка герметичности:
   • Использование дым-машины для выявления утечек
   • Тест вакуумным насосом (падение давления не более 10 мбар/мин)
4. Диагностика датчиков: сверка показаний датчика давления топлива и ДАД с эталонными значениями

После устранения неисправности выполните сброс ошибки через диагностический разъем OBD-II. Важно: при замене клапана продувки используйте оригинальные комплектующие – несоответствие параметров потока вызовет повторную ошибку.

Некорректное давление в системе EVAP

Некорректное давление в системе EVAP возникает при нарушении герметичности или блокировке паровых магистралей. Это приводит к невозможности создания требуемого вакуума во время диагностического цикла продувки. Контроллер фиксирует отклонение фактического потока паров топлива от расчетных параметров, что инициирует ошибку P0441.

Ключевыми факторами являются механические повреждения компонентов, засорение каналов или электрические неисправности управляющих элементов. Система теряет способность поддерживать штатный режим циркуляции паров бензина между топливным баком и адсорбером.

Основные причины и методы устранения

Причина	Диагностика	Способ устранения
Разгерметизация системы	Проверка дымогенератором, тест мыльным раствором	Замена треснувших шлангов, затяжка хомутов
Неисправность клапана продувки	Замер сопротивления (норма: 20-30 Ом), проверка на заклинивание	Очистка седла клапана, замена при обрыве обмотки
Засорение адсорбера	Контроль сопротивления воздушному потоку	Продувка сжатым воздухом, замена гранулята
Дефект крышки топливного бака	Тест вакуумным тестером на удержание давления	Установка новой крышки с исправным клапаном
Обрыв/КЗ в цепи управления	Прозвонка проводки от ЭБУ до клапана	Восстановление контактов, замена поврежденных проводов

Последовательность проверки:

1. Визуальный осмотр шлангов EVAP на предмет трещин и отсоединений
2. Контроль исправности клапана продувки (физическое срабатывание при 12V)
3. Проверка герметичности системы компрессором с манометром
4. Тестирование крышки бака вакуумным насосом
5. Сканирование параметров клапана через диагностический разъем

Заводской брак или износ компонентов системы

Ошибка P0441 может быть следствием как производственных дефектов, так и естественного старения элементов EVAP-системы. На новых автомобилях ВАЗ заводской брак проявляется в виде негерметичных соединений шлангов, дефектов корпуса адсорбера или некорректной работы клапана продувки с момента сборки. Особенно часто страдают детали, произведенные неоригинальными поставщиками или в условиях нарушения технологических стандартов.

При длительной эксплуатации износ становится основной причиной неисправности: резиновые уплотнители клапана продувки дубеют и растрескиваются, угольный фильтр адсорбера пересыщается парами бензина, а пластиковые трубки теряют эластичность и ломаются в зонах изгиба. Механическое повреждение компонентов при неквалифицированном обслуживании усугубляет проблему, маскируя естественный износ под заводской дефект.

Ключевые компоненты и характерные неисправности

Компонент	Заводской брак	Износ
Клапан продувки	Заклинивание штока, нарушение калибровки	Засорение каналов, износ обмотки соленоида
Адсорбер	Недоуплотнение корпуса, дефект сепаратора	Насыщение угольного фильтра, разрушение гранул
Топливная крышка	Отсутствие вакуумного клапана	Деформация уплотнителя, срыв резьбы
Шланги EVAP	Пережатие магистралей при монтаже	Растрескивание, потеря герметичности на стыках

Диагностические признаки износа:

1. Постепенное нарастание симптомов (неустойчивый холостой ход, запах бензина)
2. Корреляция с пробегом (обычно проявляется после 60-80 тыс. км)
3. Окисление контактов и механические повреждения трубок

Признаки заводского брака:

• Ошибка возникает в первые 5-10 тыс. км пробега
• Видимые деформации пластиковых деталей
• Отсутствие вакуума в системе на новом автомобиле

Для подтверждения гипотезы о производственном дефекте требуется проверка герметичности компонентов тестером дыма. При выявлении износа рекомендована комплексная замена расходных элементов: клапана продувки, крышки бака и вакуумных трубок с одновременной чисткой сепаратора адсорбера.

Подготовка к самостоятельной диагностике ошибки P0441

Перед началом любых манипуляций убедитесь, что двигатель полностью остыл, а аккумуляторная батарея отключена. Это исключит риск ожогов, короткого замыкания и случайного запуска двигателя во время проверок. Подготовьте рабочее место с хорошим освещением и доступом к моторному отсеку со стороны адсорбера и топливного бака.

Соберите необходимый минимум инструментов: мультиметр для проверки напряжения и сопротивления, набор гаечных ключей и отверток, ручной вакуумный насос с манометром, фонарик. Распечатайте или сохраните на устройстве электросхему EVAP-системы для вашей конкретной модели ВАЗ – расположение клапанов, датчиков и шлангов может отличаться.

Ключевые этапы подготовки

Сосредоточьтесь на этих направлениях перед началом диагностики:

• Визуальный осмотр магистралей: Тщательно проверьте все резиновые трубки EVAP-системы (от адсорбера к клапану продувки, от бака к адсорберу, вентиляционную линию). Ищите трещины, надрывы, следы перегибов или отсоединения.
• Проверка герметичности крышки бензобака: Убедитесь, что уплотнительная резинка цела, без затвердевания или деформаций, а резьба на горловине бака не повреждена. Крышка должна закручиваться с характерным шипением.
• Поиск источника питания клапана продувки: По схеме найдите предохранитель и реле, отвечающие за питание электромагнитного клапана продувки. Готовьтесь к их проверке мультиметром.
• Определение расположения компонентов: Точно установите, где находятся адсорбер (обычно в подкрылке или возле бака), клапан продувки (часто на впускном коллекторе) и гравитационный/соленоидный клапан вентиляции бака (на адсорбере или рядом).

Помните, что точность диагностики напрямую зависит от качества предварительной подготовки и понимания устройства системы EVAP на вашем автомобиле.

Как визуально осмотреть клапан продувки адсорбера

Откройте капот автомобиля и найдите адсорбер. Он расположен в подкапотном пространстве, обычно в районе крыла (чаще правого) или возле радиатора. Адсорбер представляет собой пластиковый цилиндрический или прямоугольный черный корпус, к которому подходят топливные трубки.

Клапан продувки (часто называемый КПА или purge valve) крепится непосредственно на корпусе адсорбера или рядом с ним на кронштейне. Это небольшой пластиковый или металлический узел цилиндрической формы (размером примерно со спичечный коробок), с двумя или тремя штуцерами для шлангов и электрическим разъемом.

Порядок визуального осмотра клапана

1. Проверка целостности корпуса: Внимательно осмотрите корпус клапана со всех сторон. Ищите явные трещины, сколы или деформации пластика/металла. Повреждения корпуса часто указывают на необходимость замены.

2. Осмотр шлангов и соединений:

• Плотность посадки: Убедитесь, что все вакуумные шланги плотно надеты на штуцеры клапана. Проверьте надежность фиксации хомутами.
• Состояние шлангов: Осмотрите шланги по всей длине (особенно в местах изгибов). Ищите признаки перетирания, растрескивания, потертостей, разрывов или оплавления.
• Чистота штуцеров: Проверьте, нет ли грязи, масляных подтеков или топливных отложений на штуцерах клапана и внутри концов шлангов.

3. Осмотр электрической части:

1. Аккуратно отсоедините электрический разъем от клапана.
2. Осмотрите контакты разъема и ответной части на клапане. Они должны быть чистыми, без следов окисления (белый или зеленый налет), коррозии или подгорания.
3. Проверьте целостность проводов, идущих к разъему, на отсутствие переломов, порезов изоляции или оплавлений.

4. Проверка посторонних предметов: Убедитесь, что вентиляционные отверстия на клапане или адсорбере (если есть) не забиты грязью, паутиной или дорожным мусором.

Важно после осмотра: Если визуально обнаружены поврежденные шланги, их необходимо заменить. При наличии трещин в корпусе клапана или сильного загрязнения/окисления контактов, которые не удается очистить, клапан подлежит замене. После обратной сборки убедитесь в отсутствии подсоса воздуха в местах соединений шлангов.

Проверка электрического сопротивления клапана мультиметром

Для диагностики исправности клапана продувки адсорбера потребуется цифровой мультиметр, способный измерять сопротивление в диапазоне Ом. Отсоедините электрический разъем от клапана, предварительно заглушив двигатель и сняв минусовую клемму с АКБ для безопасности. Визуально осмотрите контакты разъема и штырьки клапана на предмет окисления или повреждений.

Переведите мультиметр в режим измерения сопротивления (Ω). Подсоедините щупы прибора к электрическим контактам клапана – полярность значения не имеет. Убедитесь в надежном контакте между щупами и металлическими штырьками клапана для получения точных показаний.

Анализ результатов измерений

Сравните полученные показания мультиметра с нормативными значениями:

Показания (Ом)	Состояние клапана
~15–30 Ом	Нормальное сопротивление
0–5 Ом	Межвитковое замыкание обмотки
Свыше 200 Ом	Обрыв цепи или плохой контакт
Бесконечность (1)	Полный обрыв обмотки

Важные замечания:

• Проводите замер при температуре клапана +20±5°C – холодная обмотка может показывать заниженное сопротивление
• Отклонение более чем на 40% от паспортного значения (указано в мануале) свидетельствует о неисправности
• Дополнительно проверьте отсутствие короткого замыкания на корпус: один щуп на контакт, второй – на металлическую часть клапана

При выявлении несоответствия норме клапан продувки подлежит замене. Если сопротивление в норме, причина ошибки P0441 может крыться в:

1. Загрязнении или механическом заклинивании клапана
2. Разгерметизации системы улавливания паров топлива
3. Неисправностях цепи управления (обрыв проводов, проблемы с ЭБУ)

Тестирование работоспособности клапана подачей 12V

Прямая подача напряжения на клапан продувки позволяет исключить влияние цепи управления и определить физическую исправность компонента. Этот метод проверяет механическую часть клапана и герметичность его каналов.

Для тестирования потребуется источник постоянного тока 12V (автомобильный аккумулятор или зарядное устройство), а также два провода с зажимами типа "крокодил". Перед началом отсоедините электрический разъем клапана и снимите его с бака для визуального контроля.

Пошаговая процедура тестирования

1. Подсоедините положительный (+) провод от источника питания к центральному контакту клапана.
2. Отрицательный (-) провод подключите к металлическому корпусу клапана.
3. Подайте напряжение на 5-7 секунд, наблюдая за реакцией:

• Исправный клапан: слышен четкий щелчок при открытии, воздух свободно проходит через штуцеры.
• Неисправный клапан: отсутствие щелчка, воздух не проходит либо клапан не закрывается после отключения питания.

Реакция клапана	Диагноз
Щелчок + свободное продувание	Механизм исправен
Щелчок отсутствует	Залипание, обрыв катушки
Воздух не проходит	Загрязнение каналов
Клапан не закрывается	Механический износ седла

При обнаружении неисправности клапан подлежит замене. Если компонент работает корректно, проблема кроется в проводке, ДПКВ, датчике давления топлива или блоке управления двигателем. Проверьте цепь управления мультиметром на обрыв и короткое замыкание.

Диагностика цепей питания клапана продувки

Основной задачей при диагностике цепей питания клапана продувки является проверка целостности проводки, качества контактов и работоспособности управляющих элементов. Начинают с визуального осмотра разъемов и проводов, идущих к клапану и реле, на предмет очевидных повреждений: окисления, обрывов, перетертостей, следов перегрева или коррозии.

Следующим этапом проверяют наличие питания и "массы" на фишке клапана продувки. Для этого потребуется мультиметр. При включенном зажигании на одном из контактов разъема клапана (обычно это провод с постоянным "+" от главного реле) должно быть напряжение бортовой сети (~12В). Второй контакт - управляющий, он подключается к ЭБУ через реле или напрямую. Третий контакт (если есть) - "масса".

Порядок проверки цепей

Проверка питания и массы:

1. Отсоедините фишку от клапана продувки.
2. Включите зажигание.
3. Измерьте мультиметром (режим DCV) напряжение между контактом постоянного "+" на фишке и кузовом автомобиля ("массой"). Должно быть ~12В.
4. Проверьте цепь "массы": установите мультиметр в режим прозвонки или измерения сопротивления (Ом). Одним щупом коснитесь контакта "массы" на фишке, другим - надежной точки "массы" на кузове. Сопротивление должно быть близко к нулю.

Проверка управляющего сигнала:

• Подключите фишку обратно к клапану.
• Используйте осциллограф или мультиметр в режиме DCV.
• Подсоедините щупы между управляющим контактом на фишке (со стороны проводки) и "массой".
• Запустите двигатель и прогрейте его до рабочей температуры.
• При исправной цепи ЭБУ должен подавать на управляющий контакт импульсный сигнал (ШИМ) или периодически коммутировать цепь на "массу" (в зависимости от модели). Напряжение будет изменяться.
• Отсутствие изменений напряжения указывает на проблему в цепи управления (обрыв, КЗ) или неисправность ЭБУ.

Проверка сопротивления обмотки клапана:

Действие	Метод	Норма
Измерение сопротивления	Отключить фишку, измерить Омметром сопротивление между силовыми контактами клапана.	Обычно 15-30 Ом (уточнить в мануале). Обрыв или КЗ - неисправность клапана.

Проверка реле и предохранителя: Найдите в монтажном блоке реле и предохранитель, отвечающие за цепь питания клапана продувки (часто общие с другими элементами системы впрыска). Проверьте предохранитель на целостность визуально или тестером. Проверьте реле: работоспособность контактов, отсутствие подгорания, срабатывание при подаче напряжения на обмотку.

Проверка целостности проводов: "Прозвоните" мультиметром в режиме сопротивления все провода цепи клапана продувки между разъемом клапана, разъемом ЭБУ и реле/предохранителем. Убедитесь в отсутствии обрывов и коротких замыканий на "массу" или "+". Особое внимание уделите участкам возле разъемов и местам возможного перетирания жгута.

Проверка герметичности топливного бака и крышки

Ошибка P0441 напрямую связана с нарушениями в системе улавливания паров топлива (EVAP), где герметичность бака и крышки играет ключевую роль. Даже микротрещины или неплотное прилегание уплотнителя пропускают воздух, что сбивает расчеты блока управления двигателем.

Проверку начинают с визуального осмотра: ищут вмятины на баке, следы коррозии вокруг заливной горловины и повреждения на самой крышке. Особое внимание уделяют состоянию резинового кольца-уплотнителя – оно должно быть эластичным, без трещин и загрязнений.

Методы диагностики герметичности

Для точного выявления утечек используйте следующие способы:

• Ручная проверка крышки: Снимите и установите крышку до характерных щелчков. Замените при наличии сколов, деформации резьбы или изношенного уплотнителя.
• Тест дымогенератором: Наиболее надежный метод. Подача дыма под давлением в систему EVAP через штуцер клапана продувки визуально покажет места утечек (дым появится из трещин бака или неплотной крышки).
• Вакуумный тест: Отсоедините шланг от клапана гравитации и подсоедините ручной вакуумный насос. Создайте разрежение ~0.5 Бар. Падение давления за 2-3 минуты указывает на разгерметизацию.

Важно: Перед тестами убедитесь в целостности всех шлангов EVAP и исправности клапанов (гравитации, продувки). Часто P0441 возникает при сочетании негерметичной крышки и заклинившего клапана гравитации.

Признак проблемы	Возможная причина	Действие
Шипение при открытии крышки	Разрушение клапана сброса давления в крышке	Замена крышки
Запах бензина у заливной горловины	Износ уплотнителя крышки или трещина в горловине	Осмотр уплотнителя/замена крышки, проверка горловины
Следы топлива под баком	Коррозия бака, повреждение сварных швов	Визуальный осмотр, замена бака при необходимости

После замены крышки или ремонта бака обязательно удалите ошибку сканером и проведите тестовую поездку. Если P0441 возвращается – ищите скрытые утечки в магистралях EVAP или неисправность электромагнитного клапана продувки.

Поиск утечек в магистралях EVAP дымогенератором

Дымогенератор – основной инструмент для точного выявления мест разгерметизации системы EVAP. Он создает контролируемое давление дыма в магистралях, наглядно демонстрируя точки выхода через дефекты уплотнений, трещины или поврежденные шланги. Этот метод эффективен для поиска микротрещин, незаметных при визуальном осмотре.

Для проверки дымогенератором необходимо подключить его к штатному штуцеру системы EVAP (обычно расположен в подкапотном пространстве) или к снятому адсорберу. После запуска генератора дым под низким давлением заполняет все магистрали: топливный бак, клапаны, сепаратор, адсорбер и соединительные трубки. Выход дыма в любом месте, кроме штатного канала продувки через клапан, указывает на утечку.

Ключевые этапы проверки дымогенератором

Перед началом теста обязательно выполните:

• Визуальный осмотр целостности всех видимых шлангов и разъемов EVAP.
• Проверку герметичности крышки топливного бака (убедитесь в отсутствии деформаций уплотнителя).
• Отключение клапана продувки адсорбера от электропитания для предотвращения его срабатывания.

Последовательность диагностики:

1. Подключите дымогенератор к системе EVAP через сервисный порт или штуцер адсорбера.
2. Подайте дым под давлением 0.3-0.5 бар. Избыточное давление может повредить элементы системы.
3. Внимательно осмотрите всю трассу EVAP сверху вниз, включая участки под днищем автомобиля и топливный бак. Используйте фонарь.
4. Сосредоточьтесь на точках соединения шлангов с клапанами, сепаратором, адсорбером, топливным модулем и баком – наиболее частые места утечек.
5. Обнаруженное место выхода дыма – источник ошибки P0441. Дым хорошо виден даже из мелких трещин.

Типовые проблемы, выявляемые дымом:

• Трещины на корпусе адсорбера или клапана продувки.
• Пересушенные, надорванные или неплотно затянутые вакуумные шланги.
• Износ уплотнительных колец топливного модуля или датчика давления в баке.
• Коррозия металлических топливных трубок.
• Негерметичность соединений сепаратора паров топлива.

Анализ показаний датчиков через диагностический сканер

При диагностике ошибки P0441 на ВАЗ сканер позволяет отслеживать параметры системы EVAP в реальном времени. Ключевое внимание уделяется показаниям датчика давления в топливном баке (FTP) и расходомера продувочного клапана. Несоответствие их значений эталонным свидетельствует о некорректной работе системы улавливания паров бензина.

Особенно критично проверить реакцию датчиков при активации продувочного клапана через сканер. Если давление в баке не снижается при открытии клапана или отсутствует изменение потока воздуха, это указывает на засор магистралей, неисправность клапана или утечку. Динамические параметры должны соответствовать заводским спецификациям для конкретной модели.

Ключевые параметры для контроля:

• Значение датчика давления топливного бака (кПа): в норме -0,5...0,5 при заглушенном двигателе
• Состояние продувочного клапана (%): корректное 0% (закрыт) до 15-35% (открыт)
• Расход паров топлива (г/с): должен расти при активации клапана
• Сигнал датчика абсолютного давления (MAP): стабильность при работе EVAP

Типичные аномалии при P0441:

Нулевое изменение давления	⇒	Засор трубки/сепаратора
Скачки давления	⇒	Утечка в клапане или соединениях
Отсутствие потока паров	⇒	Обрыв цепи клапана

Очистка клапана продувки адсорбера своими руками

Перед началом работ подготовьте необходимые инструменты: крестовую отвертку, набор гаечных ключей или головок (чаще всего нужны на "10" и "13"), очиститель карбюратора или WD-40, чистую ветошь и зубочистки. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибки электроникой до завершения процедуры.

Клапан продувки адсорбера (расположен обычно в моторном отсеке рядом с адсорбером или на крышке бензобака) фиксируется пластиковым хомутом или крепится на кронштейне с помощью болтов. Аккуратно снимите разъем с проводами, открутите крепеж и отсоедините два шланга, запомнив их положение. Извлеките клапан для дальнейшей очистки.

Пошаговая процедура очистки

Основные этапы работы с клапаном:

1. Визуальный осмотр: Проверьте корпус на трещины, состояние сеточки-фильтра (если есть) и штуцеров.
2. Промывка:
   • Распылите очиститель внутрь клапана через штуцеры.
   • Аккуратно прочистите каналы зубочисткой (без усилий!).
   • Повторите распыление 3-4 раза, выдувая остатки жидкости сжатым воздухом.
3. Проверка работоспособности:
   • Подайте 12V напрямую с АКБ на контакты клапана ("+" на красный провод, "-" на синий).
   • Исправный клапан издает четкий щелчок при открытии/закрытии.
   • Продуйте его ртом: в обесточенном состоянии воздух не проходит, при подаче напряжения - проходит свободно.

Важные нюансы: Не разбирайте корпус клапана - большинство моделей неремонтопригодны. Если после очистки щелчок слабый или отсутствует, клапан требует замены. При установке обратно плотно затяните хомуты шлангов, исключая подсос воздуха.

Типичная проблема после очистки	Решение
Ошибка P0441 не сбросилась	Проверьте герметичность шлангов, сбросите ошибку сканером или отключением АКБ на 15 минут
Появился шипящий звук	Убедитесь в правильности подключения шлангов и отсутствии трещин на клапане

Регулярная очистка (раз в 30-40 тыс. км) предотвращает заклинивание клапана и повторное возникновение ошибки P0441. Если процедура не помогла - диагностируйте цепь управления, предохранители или замените клапан.

Замена клапана продувки: пошаговая инструкция

Перед началом работ убедитесь, что двигатель остыл, и подготовьте новый клапан продувки, соответствующий модели вашего ВАЗ. Потребуются инструменты: крестовая отвертка, ключ на 10 (рожковый или накидной), пассатижи. Отключите минусовую клемму аккумулятора для безопасности и предотвращения срабатывания ошибок ЭБУ.

Клапан продувки адсорбера (КПА) на большинстве моделей ВАЗ (Приора, Гранта, Калина, Веста, Ларгус, XRAY, Vesta, Granta) расположен в моторном отсеке. Чаще всего он крепится одним или двумя винтами к кронштейну на корпусе воздушного фильтра, адсорбере или рядом с ним. Конкретное местоположение уточните в руководстве по эксплуатации вашего автомобиля.

Процесс замены клапана продувки адсорбера

1. Найдите старый клапан: Осмотрите область возле адсорбера (черный пластиковый цилиндр) и корпуса воздушного фильтра. Клапан представляет собой небольшую черную пластиковую "таблетку" с двумя штуцерами для шлангов и электрическим разъемом.
2. Отсоедините электрический разъем: Нажмите на фиксатор (пластиковую защелку) и аккуратно отсоедините колодку проводов от клапана.
3. Ослабьте хомуты шлангов: Пассатижами ослабьте пластиковые хомуты (или разрежьте старые одноразовые, если они установлены) на двух шлангах, подключенных к клапану. Снимите шланги со штуцеров клапана. Запомните или пометьте их расположение!
4. Открутите крепление: Крестовой отверткой или ключом на 10 (в зависимости от типа крепежа на вашей модели) открутите винт(ы), фиксирующие клапан на кронштейне.
5. Снимите старый клапан: Извлеките старый клапан продувки из кронштейна.
6. Проверьте состояние: Визуально осмотрите снятый клапан. Попробуйте продуть его ртом (при отключенном питании он должен быть закрыт и не продуваться).
7. Установите новый клапан: Поставьте новый клапан в кронштейн в том же положении, что и старый. Зафиксируйте его винтом(ами).
8. Подсоедините шланги: Наденьте шланги на соответствующие штуцеры нового клапана (обычно один шланг идет к адсорберу, другой – к дроссельному узлу/впускному коллектору). Надежно затяните хомуты.
9. Подключите разъем: Подсоедините электрическую колодку к клапану до щелчка фиксатора.
10. Подключите аккумулятор: Подсоедините минусовую клемму аккумулятора.

Завершение работ: Запустите двигатель и дайте ему поработать несколько минут на холостом ходу. Прослушайте работу нового клапана – он должен издавать характерные тихие щелчки (примерно 1 раз в секунду или реже) при прогреве. Считайте ошибки сканером OBD-II. Если ошибка P0441 не исчезла сразу, ее нужно стереть с помощью сканера или путем снятия минусовой клеммы АКБ на 10-15 минут (после стирания ошибки дайте двигателю поработать в разных режимах для прохождения самодиагностики).

Важно: Следите за правильностью подключения шлангов к штуцерам клапана. Их перепутывание приведет к некорректной работе системы улавливания паров топлива и появлению ошибки. Если после замены клапана ошибка P0441 появляется снова, проверьте целостность и герметичность шлангов системы EVAP, состояние адсорбера и надежность контактов в разъеме клапана.

Ремонт поврежденных проводов цепи управления

Перед началом работ отсоедините минусовую клемму аккумулятора. Визуально осмотрите жгут проводов между клапаном продувки адсорбера и ЭБУ двигателя, особое внимание уделите участкам возле разъемов, точкам перегиба и зонам контакта с подвижными элементами кузова. Ищите потертости изоляции, оплавленные участки, следы окисления контактов или нарушение фиксации разъемов.

Для точной локализации обрыва или короткого замыкания используйте мультиметр в режиме прозвонки или измерения сопротивления. Сравните показания сопротивления цепи управления клапаном с нормативами производителя (обычно 20-30 Ом при проверке непосредственно на разъёме клапана). Проверьте целостность каждого провода от разъёма клапана до контактов ЭБУ, "массу" на участке цепи.

Порядок восстановления проводки

1. Зачистка поврежденного участка: Аккуратно удалите поврежденную изоляцию, оголив 10-15 мм неповрежденного провода с каждой стороны разрыва.
2. Соединение проводов:
   • Скрутите медные жилы внахлест плотными витками
   • Пропаяйте соединение оловянно-свинцовым припоем с использованием канифольного флюса
3. Изоляция:
   1. Наденьте термоусадочную трубку подходящего диаметра до пайки
   2. После пайки сдвиньте трубку на место соединения
   3. Нагрейте трубку строительным феном до полной усадки и герметизации
4. Защита ремонтного участка: Закрепите восстановленный участок пластиковыми хомутами вместе со штатным жгутом, исключив провисание и контакт с горячими или острыми деталями.

Тип повреждения	Способ ремонта	Критичные ошибки
Обрыв провода	Пайка с термоусадкой	Скрутка без пайки, изолента вместо термоусадки
Короткое замыкание	Замена участка провода, восстановление изоляции	Неполное устранение перетирания изоляции
Окисление контактов	Очистка контактов разъёма WD-40, ластиком	Использование наждачной бумаги, повреждающей контакты

После ремонта подключите аккумулятор, запустите двигатель и проверьте работу системы самодиагностики с помощью сканера. Убедитесь, что ошибка P0441 не появляется вновь при прогреве мотора до рабочей температуры. Проверьте отсутствие подсоса воздуха в месте ремонта проводки при помощи визуального контроля и теста дымогенератором.

Важно: При замене целых участков жгута используйте провода с аналогичным сечением и цветовой маркировкой. Не применяйте изоленту как основной изолятор - она теряет клейкость при нагреве. Если повреждено более 40% длины провода или обнаружены множественные дефекты - замените жгут целиком.

Установка нового реле клапана продувки

Перед началом работ убедитесь в наличии нового оригинального или совместимого реле клапана продувки (адсорбера) для вашей модели ВАЗ. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ. Определите местоположение клапана: обычно он крепится хомутами на корпусе адсорбера в подкапотном пространстве или рядом с топливным баком.

Ослабьте хомут воздуховода, подсоединенного к клапану, и аккуратно снимите шланг. Отсоедините электрический разъем, нажав на фиксатор. Открутите крепежные болты или винты (чаще 10-13 мм), удерживающие корпус клапана. Извлеките старый клапан вместе с уплотнительными прокладками.

Монтаж и проверка

Установите новое реле клапана продувки на штатное место, используя свежие уплотнители из ремкомплекта. Затяните крепеж с умеренным усилием (1.5-2 Н·м). Подсоедините электрический разъем до характерного щелчка фиксатора. Наденьте воздушный шланг и затяните хомут. Подключите аккумулятор.

Запустите двигатель и выполните проверку:

• Прогрейте мотор до рабочей температуры (80-90°C)
• Прослушайте работу клапана – при повышении оборотов должен появиться характерный щелкающий звук
• Проверьте герметичность соединений мыльным раствором

Считайте ошибки сканером OBD-II: если P0441 не исчезла через 2-3 цикла запуска/остановки двигателя, проверьте цепь питания клапана и целостность топливных магистралей.

Чистка или замена сепаратора паров топлива

Сепаратор паров топлива (часто называемый гравитационным клапаном) – ключевой элемент системы улавливания паров бензина (EVAP). Он расположен под днищем автомобиля, рядом с топливным баком, и выполняет важную функцию: отделяет жидкое топливо от паров, предотвращая его попадание в адсорбер и далее в двигатель. При загрязнении или неисправности этого узла система EVAP не может корректно работать.

Основная причина выхода сепаратора из строя – накопление грязи, ржавчины, осадков топлива или мелкого мусора внутри его корпуса. Это приводит к заклиниванию механического клапана, который должен свободно открываться и закрываться. В результате система не может продуваться должным образом во время диагностики, что фиксируется контроллером как ошибка P0441 ("Неправильный поток продувки системы улавливания паров топлива").

Процедура обслуживания сепаратора

Для устранения P0441 потребуется демонтировать сепаратор. Он крепится хомутами к топливопроводам и обычно фиксируется на кузове одним болтом. Перед снятием обязательно снимите минусовую клемму с аккумулятора и убедитесь в отсутствии давления в топливной системе (можно страхнуть крышку бензобака).

1. Демонтаж: Отсоедините топливные шланги, открутите крепежный болт и аккуратно снимите сепаратор.
2. Оценка состояния:
   • Визуально проверьте корпус на трещины и коррозию.
   • Встряхните устройство – если слышен стук, значит, гравитационный клапан внутри двигается свободно.
   • Попробуйте продуть сепаратор ртом через штуцеры – воздух должен проходить только в одном направлении (обычно снизу вверх).
3. Чистка (если клапан подвижен):
   • Промойте корпус и внутренности мощной струёй очистителя карбюратора или бензина.
   • Продуйте сжатым воздухом до полного удаления загрязнений и остатков моющего средства.
   • Повторно проверьте подвижность клапана и продуваемость.
4. Замена (если клапан не двигается или корпус повреждён):
   • Установите новый сепаратор, строго соблюдая направление потока (маркировка стрелками на корпусе или различия в штуцерах).
   • Наденьте топливные шланги до упора и затяните хомуты.
   • Надежно закрепите узел штатным болтом.

После установки (чистого или нового сепаратора) подключите АКБ, заведите двигатель и проверьте работу системы:

1. Сбросьте ошибку P0441 сканером OBD-II.
2. Совершите пробную поездку (15-20 минут).
3. Проверьте, не вернулась ли ошибка. Если диагностика не выявляет неполадок – проблема решена.

Симптом при проверке	Действие
Клапан подвижен, корпус цел	Тщательная чистка
Клапан заклинил, сильная коррозия	Замена сепаратора
Воздух не проходит в нужном направлении	Замена сепаратора

Важно: Не пытайтесь разбирать неразборные сепараторы – это нарушит их герметичность. Если чистка не помогла или клапан повреждён, единственное решение – установка новой детали. Используйте только оригинальные или проверенные аналоги, так как некачественные сепараторы быстро выходят из строя.

Восстановление герметичности топливного бака

Нарушение герметичности системы EVAP чаще всего вызвано повреждениями топливного бака, его крышки, соединительных патрубков или клапанов. Механические дефекты (трещины, пробои), износ уплотнителей или потеря плотности прилегания крышки бака – основные причины появления ошибки P0441. Необходимо провести тщательную визуальную диагностику всех компонентов системы.

Особое внимание уделите местам соединения трубок с баком и адсорбером, проверке целостности корпуса бака (особенно в зоне крепления и сварных швов), состоянию резиновых уплотнений. Используйте метод продувки сжатым воздухом или мыльный раствор для точного выявления микротрещин и утечек. Устраните найденные дефекты в соответствии с их характером и местоположением.

Способы устранения утечек

Для разных типов повреждений применяются специфические методы ремонта:

• Трещины на пластиковом баке: Обезжирьте поверхность, обработайте специальным пластиковым праймером и нанесите двухкомпонентный эпоксидный состав для ремонта топливных баков. Полная полимеризация требует 24-48 часов.
• Повреждение металлического бака: Зачистите область вокруг пробоины, используйте холодную сварку (термостойкий состав) или газовую сварку (только при полном сливе топлива и промывке бака!).
• Износ уплотнителя горловины/крышки: Замените резиновую прокладку крышки или саму крышку на новую оригинальную запчасть.
• Трещины в резиновых патрубках: Обрежьте поврежденный участок (если позволяет длина) или замените шланг целиком, используя только топливостойкие аналоги.
• Неплотное соединение трубок со штуцерами: Затяните хомуты, при необходимости замените ослабленные или поврежденные хомуты на винтовые.

Важно! После проведения ремонтных работ обязательно выполните следующие действия:

1. Тщательно просушите отремонтированную область перед установкой бака.
2. Сбросьте ошибку P0441 сканером OBD-II.
3. Проведите тест-драйв в различных режимах работы двигателя.
4. Повторно просканируйте систему на наличие ошибок через 50-100 км пробега.

При серьезных повреждениях бака (большие пробоины, деформации, глубокие трещины в критичных зонах) или сомнениях в качестве самостоятельного ремонта – рекомендована замена топливного бака на новый.

Замена неисправной крышки топливного бака

Если диагностика подтвердила, что причиной ошибки P0441 является разгерметизация из-за крышки топливного бака, ее необходимо заменить. Эта деталь играет ключевую роль в поддержании требуемого давления в топливной системе и герметичности контура улавливания паров бензина (EVAP).

Неплотно закрывающаяся, треснувшая или имеющая поврежденные уплотнители крышка не способна удерживать вакуум или избыточное давление при проверке системы EVAP, что фиксируется датчиком давления/разрежения и приводит к появлению кода P0441. Использование неоригинальных или некачественных крышек также часто провоцирует эту проблему.

Порядок замены крышки топливного бака

1. Подготовка: Убедитесь, что двигатель остыл, а автомобиль стоит на ровной поверхности. Приобретите новую крышку бака, строго соответствующую модели вашего ВАЗ (оригинальную или проверенного аналога).
2. Снятие старой крышки: Открутите старую крышку топливного бака, вращая ее против часовой стрелки. Обратите внимание на состояние резьбового соединения на горловине бака – оно должно быть чистым и без повреждений.
3. Очистка горловины: Внимательно осмотрите и при необходимости очистите посадочную поверхность и уплотнительный буртик горловины топливного бака от грязи, пыли или остатков старого уплотнителя. Используйте чистую ветошь.
4. Установка новой крышки: Снимите защитную пленку (если есть) с уплотнителя новой крышки. Плотно накрутите новую крышку на горловину бака по часовой стрелке до характерного щелчка или ощутимого упора (количество щелчков обычно указано на самой крышке).
5. Проверка: Убедитесь, что крышка затянута плотно и без перекоса. Не прикладывайте излишних усилий при закручивании.

Важно: После замены необходимо стереть ошибку P0441 из памяти ЭБУ с помощью диагностического сканера. Совершите тестовую поездку (15-20 минут в разных режимах), чтобы система EVAP прошла цикл самодиагностики. Если проблема была исключительно в крышке, ошибка не появится вновь.

Обслуживание и прочистка топливных магистралей EVAP

Загрязнение магистралей EVAP – распространённая причина ошибки P0441, так как отложения препятствуют свободному прохождению паров топлива и нарушают герметичность системы. Пыль, смолистые образования и конденсат блокируют узкие каналы, особенно в области клапана продувки и сепаратора, что провоцирует ложные срабатывания датчиков.

Регулярная профилактика магистралей предотвращает накопление отложений и снижает риск появления неисправности. Для эффективной очистки потребуется демонтировать компоненты системы и последовательно обработать все участки.

Пошаговая процедура очистки

Необходимые материалы и инструменты:

• Сжатый воздух (компрессор)
• Промывочная жидкость для топливных систем
• Мягкие ёршики для труб
• Чистые ветошь и салфетки
• Набор ключей и отверток

Этапы работ:

1. Отсоедините минусовую клемму АКБ для обесточивания системы.
2. Демонтируйте топливный бак (при необходимости) для доступа к сепаратору паров.
3. Отсоедините шланги EVAP от клапана продувки, адсорбера и сепаратора, промаркировав их расположение.
4. Продуйте каждый шланг сжатым воздухом под давлением 2-3 атм для удаления рыхлых загрязнений.
5. Залейте в магистрали промывочную жидкость, оставьте на 15-20 минут для растворения отложений.
6. Обработайте внутренние поверхности мягкими ёршиками, избегая повреждения стенок.
7. Повторно продуйте шланги до полного удаления остатков жидкости.
8. Протрите посадочные места клапанов и датчиков обезжиривателем.

Контрольные точки после очистки:

Компонент	Параметр проверки
Шланги EVAP	Отсутствие трещин, плотность посадки на штуцерах
Клапан продувки	Свободный ход штока, сопротивление обмотки (20-30 Ом)
Адсорбер	Целостность корпуса, чистота угольной засыпки

После сборки системы подключите диагностический сканер и запустите тест клапана продувки. Проверьте отсутствие подсоса воздуха в местах соединений с помощью дым-машины или мыльного раствора. Если ошибка P0441 сохраняется, исследуйте датчик давления в топливном баке и целостность электропроводки.

Сброс ошибки P0441 после ремонта

После замены клапана продувки адсорбера, герметизации соединений или ремонта топливной системы необходимо принудительно сбросить ошибку P0441 из памяти ЭБУ. Без этого действия лампа Check Engine продолжит гореть, а система диагностики будет регистрировать неактуальную неисправность.

Для успешного завершения ремонта выполните сброс одним из двух методов: с помощью диагностического оборудования или путем отключения питания ЭБУ. После процедуры обязательна проверка отсутствия повторного возникновения ошибки в течение 1-2 циклов работы двигателя.

Методы сброса ошибки P0441

Через диагностический сканер:

1. Подключите OBD-II сканер к разъёму под рулевой колонкой
2. Включите зажигание (без запуска двигателя)
3. Выберите в меню сканера "Стирание кодов ошибок" (Clear DTC)
4. Подтвердите удаление кода P0441
5. Запустите двигатель и проверьте статус ошибки в разделе "Текущие коды"

Отключением аккумулятора:

1. Заглушите двигатель и выньте ключ из замка зажигания
2. Снимите минусовую клемму с аккумулятора на 10-15 минут
3. Надёжно затяните клемму после обратной установки
4. Запустите двигатель и дайте поработать 5-7 минут на холостом ходу
5. Совершите пробную поездку длительностью 15-20 минут

Важно: Метод снятия клеммы менее надёжен – на некоторых моделях ВАЗ ошибка может сохраняться в постоянной памяти ЭБУ. Для гарантированного результата используйте сканер.

После сброса проведите тестовую поездку с несколькими циклами запуска/остановки двигателя. Если лампа Check Engine не загорается, а диагностика не показывает активных ошибок – ремонт считается успешным.

Профилактика повторного возникновения ошибки P0441

После устранения причины ошибки P0441 важно придерживаться профилактических мер, чтобы избежать рецидива. Регулярное внимание к системе EVAP значительно снижает риски поломок и некорректной работы клапана продувки.

Основные профилактические действия должны быть направлены на контроль состояния компонентов топливной системы и соблюдение правил эксплуатации автомобиля. Это особенно актуально для автомобилей ВАЗ с их специфическими особенностями конструкции.

Ключевые профилактические мероприятия

Контроль качества топлива и заправочные привычки:

• Заправляйтесь только на проверенных АЗС с качественным топливом
• Не "дозаправляйте" бак после срабатывания автомата пистолета
• Избегайте езды с минимальным уровнем топлива (менее ¼ бака)

Регламентное обслуживание системы EVAP:

1. Чистка клапана продувки каждые 30-40 тыс. км пробега
2. Проверка герметичности крышки бензобака при каждом ТО
3. Диагностика магистралей паропровода раз в 2 года

Таблица контроля компонентов

Компонент	Периодичность проверки	Критичные параметры
Адсорбер	60 000 км	Насыщенность гранул, целостность корпуса
Топливный бак	При появлении запаха бензина	Давление, отсутствие деформаций
Вакуумные шланги	Каждое ТО	Трещины, перегибы, мягкость материала

Дополнительные рекомендации: Избегайте механических повреждений днища в области адсорбера, своевременно меняйте топливные фильтры и не игнорируйте появление запаха бензина в салоне. При длительной стоянке более месяца рекомендуется заполнять бак на ¾.

Когда необходим визит на профессиональное СТО

Обращение в сервис обязательно при отсутствии доступа к специализированному диагностическому оборудованию (сканеру, дымогенератору, манометру) или при неуверенности в точности самостоятельных проверок. Профессиональная помощь требуется, если визуальный осмотр топливной системы, клапана продувки и трубок EVAP не выявил явных дефектов, но ошибка P0441 сохраняется.

Визит на СТО необходим при подозрении на скрытые неисправности: микротрещины в топливном баке, внутренние повреждения адсорбера, сложные засоры в магистралях или сбои программного обеспечения ЭБУ. Также специалисты потребуются, если предыдущие попытки ремонта (чистка клапана, замена крышки бака) не устранили проблему, либо при обнаружении критических поломок, требующих демонтажа бака или пайки патрубков.

Ключевые случаи для обращения в сервис

• Проверка герметичности системы EVAP дымогенератором – для точного определения мест утечки пара, недоступных при визуальном контроле.
• Диагностика электрической части клапана продувки – замер сопротивления, проверка сигналов ЭБУ осциллографом, тестирование проводки на обрыв.
• Анализ давления в топливном баке – требует профессиональных манометров и методик замера на разных режимах работы двигателя.
• Подтверждение неисправности адсорбера – оценка степени загрязнения гранул, проверка сепаратора на залив.
• Программирование ЭБУ – при необходимости адаптации нового клапана продувки или перепрошивки блока управления.

Основные риски игнорирования ошибки P0441

Игнорирование кода P0441, указывающего на проблемы с продувкой адсорбера системы EVAP, приводит к постоянной утечке паров бензина из топливного бака. Это провоцирует стойкий запах горючего в салоне и вокруг автомобиля, особенно заметный при заправке или в жаркую погоду.

Отказ от ремонта вызывает перегрузку адсорбера: гранулы угольного фильтра перенасыщаются парами топлива и перестают выполнять свои функции. В результате избыточные пары бензина попадают в атмосферу, увеличивая токсичность выхлопа и нарушая экологические нормы.

Ключевые последствия для автомобиля

• Повышенный расход топлива – ЭБУ двигателя, получая некорректные данные от системы EVAP, формирует неоптимальную топливно-воздушную смесь.
• Повреждение адсорбера – жидкость (бензин) при заправке "под горловину" заливает фильтр, вызывая коррозию клапанов и разбухание угольных гранул.
• Сбои в работе двигателя – на холостом ходу или при низких оборотах возможны рывки, троение и самопроизвольная остановка мотора из-за переобогащенной смеси.
• Деформация топливного бака – избыточное давление паров создаёт нагрузку на стенки бака, приводя к появлению трещин или течей в перспективе.

Дополнительные риски

Безопасность	Скопление паров бензина в подкапотном пространстве создаёт пожарную опасность
Юридические проблемы	Превышение норм токсичности CO2 приведёт к провалу экологического теста при техосмотре
Дорогостоящий ремонт	Замена адсорбера, датчиков и клапанов EVAP обойдётся в 3-5 раз дороже своевременной диагностики

Итог: стоимость и сложность устранения неисправности

Сложность и стоимость устранения ошибки P0441 напрямую зависят от причины неисправности. В простейших случаях (например, засорение дренажного отверстия крышки бака) ремонт займет 10 минут и не потребует финансовых затрат. Однако при серьезных поломках (трещины в баке, выход из строя клапана продувки) потребуется демонтаж топливного модуля или замена узлов, что значительно увеличивает время и стоимость работ.

Финансовые затраты варьируются в широком диапазоне: от 0 рублей при чистке крышки до 8 000+ рублей при замене топливного бака. Ключевой фактор экономии – последовательная диагностика: начинайте с проверки самых доступных и дешевых элементов (крышка, шланги, соединения), постепенно переходя к сложным узлам.

Ориентировочные параметры ремонта

Причина неисправности	Сложность работ	Примерная стоимость
Загрязнение крышки бака	Минимальная (самостоятельно)	0-300 руб. (чистка/замена)
Повреждение вакуумных шлангов	Низкая	200-1500 руб. (замена)
Неисправность клапана продувки	Средняя	1500-4000 руб. (узел + работа)
Трещины топливного бака	Высокая (снятие бака)	5000-12000 руб. (ремонт/замена)
Поломка датчика давления	Средняя	2000-5000 руб. (диагностика + замена)

Важные нюансы:

• Диагностика на СТО обойдется в 500-2000 руб., но сэкономит время на поиск причины.
• При замене клапана продувки выбирайте оригинальные запчасти – дешевые аналоги часто негерметичны.
• Проверка герметичности системы дымогенератором (1000-2500 руб.) точно локализует утечку.

Список источников

Информация для изучения ошибки P0441 в автомобилях ВАЗ была систематизирована на основе технической документации и практического опыта специалистов. Ключевые аспекты включали диагностику системы EVAP и распространенные причины неисправностей.

Особое внимание уделялось специфике конструкции топливной системы российских моделей и проверенным методам устранения кода. Источники охватывают как теоретические основы, так и реальные случаи ремонта.

• Официальные руководства по ремонту ВАЗ (Lada) моделей Приора, Гранта, Калина, Веста
• Протоколы диагностики OBD-II (стандарт SAE J1979)
• Технические бюллетени дилерских сервисных центров Lada
• Форумные обсуждения на автомобильных порталах (Drive2, Lada.Online)
• Видеоинструкции по диагностике клапана продувки адсорбера
• Мануалы по устройству системы улавливания паров бензина (EVAP)
• Отчеты о типовых неисправностях топливных магистралей ВАЗ
• Специализированные пособия по работе с диагностическими сканерами

Видео: Почему возникает ошибка 403 (Forbidden) и как её исправить


• Жигули 2104 - рабочая лошадка или раритет?

• Шумоизоляция капота для дизельных авто

• Полировка лобового стекла автомобиля - как убрать царапины
