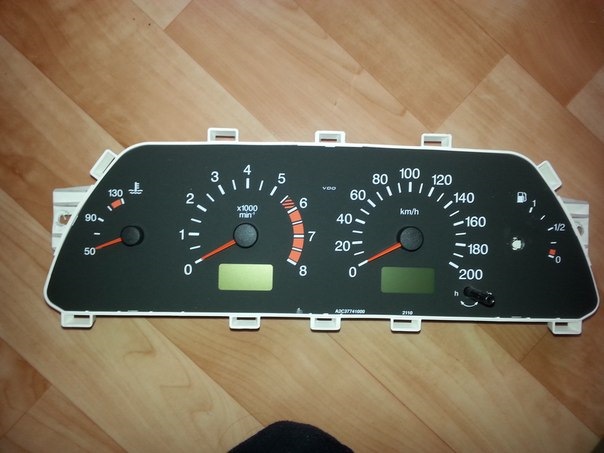

Приборная панель ВАЗ 2114 – центральный информационный узел автомобиля, объединяющий контрольные датчики и сигнальные индикаторы.

В статье детально разберем компоновку "приборки", назначение каждого элемента, принципы работы спидометра, тахометра, температурных указателей и ламп-сигнализаторов.

Спидометр: принцип работы и снятие показаний

Принцип работы механического спидометра ВАЗ 2114 основан на передаче вращения от редуктора коробки передач через гибкий трос. Вращающий момент поступает в приборную панель, где взаимодействует с постоянным магнитом внутри индукционной муфты. Магнитное поле индуцирует вихревые токи в алюминиевом диске (чашке), механически связанном со стрелкой. Сопротивление возвратной пружины и сила вихревых токов создают пропорциональный угол отклонения стрелки относительно скорости вращения троса.

Для снятия показаний скорости водитель определяет положение стрелки на градуированной шкале (0-180 км/ч). Основной одометр отображает суммарный пробег автомобиля в пятизначном цифровом табло, а дополнительный счётчик (если предусмотрен комплектацией) показывает суточный километраж с возможностью ручного обнуления через кнопку на панели. Показания считываются напрямую по цифровым роликам и положению стрелки без промежуточных преобразований.

Компонент	Функция	Особенности
Гибкий трос	Передача вращения от КПП	Стальная сердцевина в защитной оплётке
Индукционная муфта	Преобразование скорости вращения в перемещение стрелки	Постоянный магнит + алюминиевая чашка
Возвратная пружина	Калибровка нулевого положения	Точная натяжка регулирует погрешность
Одометр	Фиксация пробега	Червячный редуктор с цифровыми роликами

Ключевые характеристики

Диапазон измерений: 0-180 км/ч с ценой деления 10 км/ч
Погрешность: ±5% на скоростях свыше 40 км/ч
Ресурс троса: 50-80 тыс. км (требует периодической смазки)

При движении наблюдайте за стрелкой, не отрывая надолго взгляд от дороги
Для точного определения скорости учитывайте ширину стрелки (перекрывает ~5 км/ч)
Контролируйте пробег по основному одометру перед плановым ТО

Важно: самопроизвольное вращение цифр одометра при заглушённом двигателе свидетельствует о неисправности тросика или редуктора привода.

Устройство и калибровка тахометра

Тахометр ВАЗ 2114 является электронным прибором, получающим импульсы от системы зажигания через катушку зажигания (вывод "К"). Основной компонент – микросхема-драйвер (например, LM2907N или КР1211ЕУ1), преобразующая частоту импульсов в пропорциональное напряжение. Это напряжение подается на магнитоэлектрическую измерительную головку, отклонение стрелки которой визуализирует частоту вращения коленвала.

Конструктивно прибор объединен со спидометром в едином блоке приборной панели. Шкала градуирована до 6000-8000 об/мин с выделением красной зоны от 5500-6000 об/мин. Внутренняя схема включает резисторы для ограничения тока и конденсаторы для сглаживания сигнала. Точность показаний зависит от исправности цепи подключения и калибровки.

Процесс калибровки

Калибровка необходима при несоответствии показаний эталонному значению (проверяется диагностическим оборудованием). Процедура выполняется через сервисный разъем приборной панели или потенциометром на плате:

Подключить тестер (режим вольтметра) к контакту "Тахо" на блоке панели и массе автомобиля.
Запустить двигатель, прогреть до рабочей температуры.
Установить обороты 3000 об/мин по эталонному сканеру.
Измерить напряжение на тестере: корректное значение – 1.3±0.1 В.

При отклонении напряжения:

Через разъем: Использовать диагностический адаптер для коррекции коэффициента преобразования в ПО панели.
Механическая регулировка: Поворачивать подстроечный резистор на тыльной стороне платы тахометра до достижения 1.3 В.

Важно! После калибровки проверить показания на разных режимах работы двигателя (холостой ход ~800 об/мин, переходные режимы). Неисправности датчика Холла или высоковольтных проводов могут имитировать погрешность тахометра.

Указатель уровня топлива: как работает датчик

Датчик уровня топлива (ДУТ) на ВАЗ 2114 расположен внутри топливного модуля в бензобаке и работает по принципу переменного сопротивления. Основной компонент – поплавок из пенопласта или пластика, соединённый рычагом с подвижным контактом реостата.

При изменении количества топлива поплавок перемещается вверх или вниз вместе с уровнем горючего. Это движение изменяет положение контакта на резистивной пластине, увеличивая или уменьшая сопротивление в электрической цепи.

Принцип взаимодействия с приборной панелью

Изменённое сопротивление датчика напрямую влияет на силу тока в цепи указателя уровня топлива. Алгоритм работы выглядит так:

При полном баке поплавок находится в верхнем положении → сопротивление минимальное (обычно 285–290 Ом) → стрелка на панели отклоняется в зелёную зону.
При снижении уровня топлива поплавок опускается → сопротивление постепенно растёт.
При резервном остатке (≈5–7 литров) сопротивление достигает максимума (около 135–140 Ом) → стрелка приближается к "0", загорается сигнальная лампа.

Типовые неисправности и их проявления:

Проблема датчика	Симптом на панели
Окисление контактов реостата	Скачки стрелки, ложное срабатывание лампы резерва
Износ резистивного слоя	Зависание показаний в одном положении
Обрыв проводов	Стрелка на нуле, постоянное горение лампы

Калибровка указателя осуществляется на заводе: нулевое положение соответствует пустому баку при максимальном сопротивлении, а отметка "1" – полному баку при минимальном сопротивлении цепи. Погрешность показаний обычно составляет 5–10% из-за колебаний топлива при движении и конструктивных особенностей бака.

Контроль температуры охлаждающей жидкости

На приборной панели ВАЗ 2114 за мониторинг температуры охлаждающей жидкости отвечает стрелочный указатель в левом нижнем секторе комбинации. Шкала прибора градуирована от 50°C до 130°C, с выделенной белой зоной нормальной рабочей температуры (80–95°C). Красная риска на отметке 105°C сигнализирует о критическом перегреве.

Датчик температуры (ДТОЖ) установлен в корпусе термостата двигателя. Принцип работы основан на изменении сопротивления терморезистора внутри датчика: чем выше температура ОЖ, тем ниже сопротивление. ЭБУ двигателя считывает это изменение и преобразует сигнал в данные для стрелочного указателя.

Ключевые особенности системы

При холодном запуске стрелка начинает движение от минимального значения. Нормальный прогрев до рабочей температуры занимает 5–10 минут в зависимости от внешних условий. Тревожные признаки неисправности:

Стрелка не отклоняется от нуля после запуска
Постоянное положение в красной зоне
Скачкообразные показания при работе двигателя

Возможные причины некорректных показаний:

Обрыв проводки к ДТОЖ
Окисление контактов датчика
Выход из строя самого датчика
Неисправность указателя на панели приборов

Дополнительная индикация:

Символ на панели	Значение
Горящая лампа "CHECK ENGINE"	Ошибка в цепи ДТОЖ (коды P0115-P0118)
Красный значок радиатора	Аварийное падение уровня ОЖ

Структура комбинации световых индикаторов

На приборной панели ВАЗ 2114 световые индикаторы сгруппированы в три функциональных сектора: центральный информационный блок, тахометр со вспомогательными сигналами и спидометр с предупреждающими символами. Все лампы расположены под прозрачным экраном, подсвечиваются при включении зажигания для самодиагностики и гаснут после запуска двигателя при отсутствии неисправностей.

Цветовая сигнализация строго регламентирована: красные и оранжевые индикаторы обозначают критические ошибки или предупреждения (требующие немедленной реакции), зеленые и синие – сервисные режимы работы систем. Расположение элементов унифицировано для всех модификаций модели, что обеспечивает интуитивное восприятие информации даже водителями без опыта эксплуатации.

Основные группы индикаторов

Критические предупреждения (красный сектор):

Лампа давления масла ⚠️
Индикатор заряда АКБ 🔋
Сигнализатор перегрева охлаждающей жидкости 🌡️
Контроль включения стояночного тормоза 🅿️

Информационные и сервисные (зеленый/синий сектор):

Указатели поворотов → ←
Габаритные огни и ближний свет фар 💡
Сигнал включения заднего противотуманного фонаря 🌫️
Индикатор работы двигателя (CHECK) ⚙️

Иконка	Назначение	Цвет
⛽	Резерв топлива (менее 5 л)	Желтый
🔧	Техническое обслуживание	Желтый
⭕	Неисправность ABS	Красный
💺	Система AIRBAG	Красный

Важно: Мигание индикатора CHECK указывает на аварийный режим двигателя, требующий немедленной диагностики. Постоянное свечение сигнализирует об ошибках, не блокирующих работу мотора, но влияющих на экологичность или расход топлива.

Индикатор заряда АКБ: схема подключения

Индикатор заряда аккумулятора на ВАЗ 2114 представляет собой сигнальную лампу на приборной панели, подключенную к цепи контроля работоспособности генератора. Первый вывод лампы соединен с замком зажигания (через предохранитель F3), получая питание +12В при включении зажигания. Второй вывод подключен к клемме «Ш» (шунт) реле-регулятора генератора через сине-белый провод.

Ключевым элементом схемы является реле-регулятор, установленный на генераторе. При включении зажигания ток проходит через лампу → обмотку возбуждения генератора → «массу», создавая разность потенциалов. Это зажигает индикатор. После запуска двигателя генератор вырабатывает напряжение, выравнивающее потенциал на обоих выводах лампы, что приводит к её отключению.

Диагностика неисправностей цепи

Типовые проблемы при нарушении работы индикатора:

Лампа не загорается при зажигании: перегорание лампы, обрыв провода к клемме «Ш», неисправность реле-регулятора
Лампа не гаснет после запуска: обрыв ремня генератора, износ щеток, пробой диодов, выход из строя реле-регулятора
Мигание индикатора на ходу: слабый контакт в разъемах, окисление клемм АКБ, нарушение целостности обмотки статора

Клемма генератора	Цвет провода	Назначение
«Ш» (IND)	Сине-белый	Цепь управления индикатором
«+» (B+)	Красный	Силовой выход к АКБ
«Масса»	Черный	Корпусное заземление

Для проверки цепи снимите разъем с реле-регулятора при включенном зажигании: замкнув контакт «Ш» на массу через контрольную лампу, вы должны увидеть свечение индикатора на панели. Отсутствие реакции укажет на обрыв в проводке или неисправность самой сигнальной лампы.

Лампа давления масла и её датчик

Лампа давления масла на приборной панели ВАЗ 2114 (красная иконка маслёнки) загорается при включении зажигания и должна погаснуть через 1-2 секунды после запуска двигателя. Её постоянное горение или активация на работающем моторе сигнализирует об опасном падении давления в системе смазки.

За работу сигнализатора отвечает датчик давления масла, расположенный в блоке цилиндров двигателя. Он механически соединён с главной масляной магистралью и срабатывает при давлении ниже 0,4–0,8 кгс/см². Конструктивно представляет собой мембранный выключатель: при нормальном давлении мембрана размыкает контакты, при недостаточном – замыкает цепь, активируя лампу.

Принцип работы системы

При повороте ключа зажигания на лампу подаётся напряжение – происходит тест-контроль исправности. После запуска мотора маслонагнетающий насос создаёт давление в системе. Если оно достигает нормы:

Мембрана датчика выгибается вверх
Подвижный контакт отходит от неподвижного
Цепь питания лампы разрывается – сигнализатор гаснет

Типовые неисправности и их проявления:

Проблема	Симптом
Низкий уровень/вязкость масла	Лампа мигает на холостых оборотах
Забитый масляный фильтр	Сигнал появляется при резком сбросе газа
Неисправность датчика	Лампа не гаснет при нормальном давлении
Обрыв проводки	Лампа не загорается при включении зажигания

Важно! Длительная эксплуатация с горящей лампой давления масла приводит к масляному голоданию двигателя и выходу из строя вкладышей коленвала, распредвала, шатунных подшипников. При её активации необходимо немедленно заглушить мотор и провести диагностику.

Резервные сигналы: индикатор ручного тормоза

Индикатор ручного тормоза на приборной панели ВАЗ 2114 выполняет двойную функцию контроля безопасности. Его основное назначение – визуальное оповещение о включенном стояночном тормозе. При поднятии рычага ручника замыкаются контакты датчика в основании рычага, расположенного в салоне между передними сиденьями. Это замыкание цепи активирует красную пиктограмму с восклицательным знаком внутри круга на щитке приборов.

Резервная функция индикатора – мониторинг уровня тормозной жидкости в бачке главного тормозного цилиндра. Датчик уровня, установленный в крышке бачка под капотом, параллельно подключен к цепи индикатора. При критическом снижении объема жидкости поплавок датчика опускается, замыкая контакты – индикатор загорается независимо от положения ручника. Такая схема обеспечивает дублирование сигналов для повышения надежности оповещения.

Диагностика неисправностей

Типичные проблемы и методы их выявления:

Постоянное горение индикатора при отпущенном ручнике:
- Проверить уровень тормозной жидкости в бачке (маркировка MIN/MAX)
- Осмотреть проводку датчиков на предмет замыкания
- Протестировать датчик ручника: отсоединить разъем и проверить исчезновение сигнала
Отсутствие сигнала при поднятом ручнике:
- Контроль исправности лампы в приборном щитке
- Проверка контактов в разъемах датчиков на окисление
- Диагностика целостности проводов мультиметром

Состояние индикатора	Вероятная причина	Экстренные меры
Горит при движении	Низкий уровень тормозной жидкости, не до конца опущен ручник	Немедленная остановка и проверка уровня жидкости, полное опускание ручника
Мигает при торможении	Износ тормозных колодок, попадание воздуха в систему	Диагностика тормозной системы в сервисе

Корректная работа индикатора критична для безопасности: постоянное свечение при движении требует немедленной реакции. Для устранения неисправностей цепи сначала проверяют предохранитель F1 (7.5А) в монтажном блоке. При замене датчиков используют оригинальные комплектующие – несоответствие сопротивления может вызвать ложные срабатывания. Регулярный контроль уровня жидкости и проверка реакции индикатора при запуске двигателя входят в базовые правила эксплуатации.

Сигнал проверки двигателя (Check Engine)

Индикатор Check Engine (жёлтая или оранжевая иконка двигателя) загорается на приборной панели ВАЗ 2114 при обнаружении системой самодиагностики неисправностей в работе силового агрегата или его управляющей электроники. Он активируется при включении зажигания для проверки лампы и должен погаснуть после запуска двигателя – постоянное свечение или мигание сигнализирует о проблеме.

Данные об ошибках сохраняются в памяти электронного блока управления (ЭБУ) двигателем в виде цифровых кодов. Для точного определения причины необходимо подключить к диагностическому разъёму автомобиля (расположен под панелью возле рулевой колонки) специальный сканер или адаптер с ПО, который расшифрует сохранённые коды.

Основные причины срабатывания

Типичные неисправности, приводящие к включению индикатора:

Проблемы с датчиками: Неисправности датчика кислорода (лямбда-зонд), детонации, положения коленвала/распредвала, расхода воздуха (ДМРВ), температуры охлаждающей жидкости.
Низкое качество топлива или пропуски зажигания: Заправка некачественным бензином, неисправность свечей зажигания, катушек, высоковольтных проводов.
Нарушения в топливной системе: Снижение давления в топливной рампе из-за износа бензонасоса или засорения фильтра, негерметичность форсунок.
Неполадки в системе выпуска: Повреждение каталитического нейтрализатора или датчиков кислорода.
Нарушение герметичности: Подсос воздуха во впускном тракте после датчика массового расхода воздуха.

Важно: Игнорирование горящей лампы Check Engine может привести к повышенному расходу топлива, снижению мощности двигателя, повреждению катализатора или дорогостоящему ремонту. При первом появлении сигнала рекомендуется провести диагностику.

Кнопка сброса суточного пробега

Кнопка сброса суточного пробега расположена на правой стороне приборной панели ВАЗ 2114, непосредственно под тахометром. Она выполнена в виде пластикового стержня с рифлёной поверхностью для удобного нажатия пальцем. Конструктивно кнопка механически связана с датчиком одометра, воздействуя на его счётный механизм при нажатии.

Функционально данная кнопка обнуляет показания суточного счётчика пробега (TRIP) при удержании более 1 секунды. Обнуление происходит независимо от состояния зажигания – кнопка активна как при работающем двигателе, так и при выключенном зажигании. При этом показания основного одометра (общего пробега) остаются неизменными и защищены от случайного сброса.

Принцип работы и особенности

При нажатии кнопки происходит следующее:

Механический толкатель воздействует на храповой механизм счётчика TRIP
Шестерёнки счётчика проворачиваются в нулевое положение
Возвратная пружина возвращает кнопку в исходное положение

Важные нюансы:

Сброс возможен только при полностью остановленном автомобиле
Для защиты от ложных срабатываний требуется длительное нажатие (1-3 сек)
Кнопка не влияет на работу бортового компьютера (если установлен)

Параметр	Характеристика
Тип привода	Механический, тросовый
Ресурс нажатий	Не менее 20 000 циклов
Замена	Требует снятия приборного щитка

Счетчик общего и суточного пробега

На приборной панели ВАЗ 2114 установлен цифровой одометр, отображающий два типа пробега: общий (тотальный) и суточный. Общий пробег фиксирует суммарное расстояние, пройденное автомобилем за весь срок эксплуатации, и не подлежит сбросу. Суточный пробег показывает расстояние, пройденное за конкретный промежуток времени (обычно между заправками или поездками), и может обнуляться водителем.

Управление счетчиками осуществляется через правый подрулевой переключатель. На его торце расположена кнопка переключения между режимами отображения: краткое нажатие циклически меняет показания на дисплее между общим пробегом, суточным пробегом и часами. Для сброса суточного пробега необходимо переключиться на его отображение, затем удерживать кнопку 2-3 секунды до обнуления значений.

Ключевые особенности

Местоположение данных: Показания выводятся на жидкокристаллический дисплей в нижней части комбинации приборов.
Формат отображения: Пробег показывается в километрах с точностью до 0.1 км (формат XXX.X). Общий пробег имеет 6 разрядов (XXXXXX), суточный – 4 разряда (XXX.X).
Особенности сброса: Сбросить можно только суточный счетчик. Общий пробег защищен от несанкционированного изменения.

Параметр	Общий пробег	Суточный пробег
Назначение	Суммарный километраж за весь срок службы	Пробег за выбранный период (день, поездка)
Сброс	Невозможен	Кнопкой на подрулевом переключателе
Макс. значение	999 999 км	999.9 км

Механическая регулировка яркости подсветки

Регулировка интенсивности свечения приборов на ВАЗ 2114 осуществляется механическим способом через реостат. Этот элемент встроен в подрулевой переключатель освещения и напрямую связан с ручкой управления подсветкой. Поворотный механизм изменяет сопротивление в цепи, ограничивая подаваемое на лампы напряжение.

Для корректировки яркости водитель вращает пластиковое кольцо на конце левого подрулевого рычага. Поворот по часовой стрелке до упора включает максимальную подсветку, а движение в обратную сторону плавно снижает интенсивность вплоть до полного отключения (не затрагивая контрольные лампы). Конструкция не имеет фиксированных положений, позволяя гибко адаптироваться к внешним условиям.

Особенности работы и компоненты

Ключевые элементы системы включают:

Реостат переменного сопротивления – изменяет силу тока в цепи подсветки
Потенциометр с угольной дорожкой – изнашиваемый компонент, подверженный окислению
Блок предохранителей – защищает цепь через плавкую вставку F5 (7.5А)

Типичные неисправности проявляются как:

Полное отсутствие регулировки при вращении ручки
Мерцание ламп во время корректировки яркости
Локальное затемнение секций приборной панели

Положение ручки	Напряжение на лампах	Эффект
Максимум (по часовой стрелке)	~12V	Яркое свечение
Среднее положение	~7-9V	Комфортная подсветка
Минимум (против часовой)	0V	Лампы погашены*

*Контрольные индикаторы (топливо, температура) остаются активны

Для ремонта чаще всего требуется замена реостата в сборе с переключателем или чистка контактных групп. Доступ к узлу осуществляется после снятия пластикового кожуха рулевой колонки.

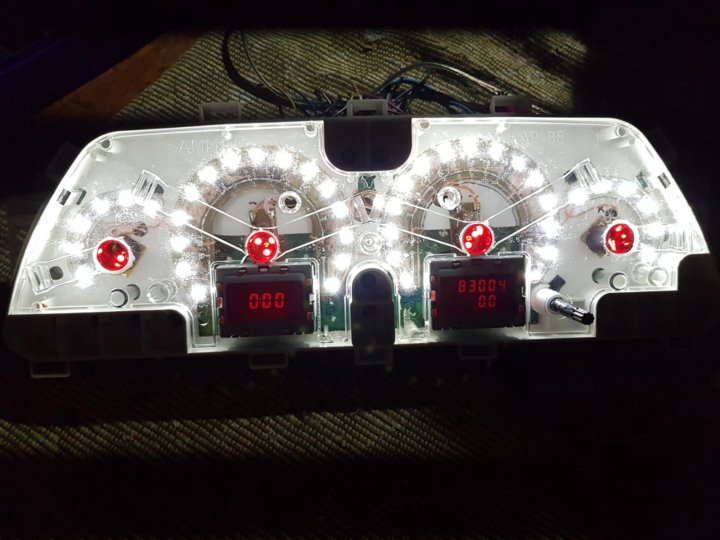

Замена лампочек приборной панели ВАЗ 2114

Для замены перегоревших лампочек приборной панели потребуется частично демонтировать щиток приборов. Процедура требует аккуратности при обращении с пластиковыми креплениями и электронными компонентами.

Подготовьте новые лампы типа W1.2W (номинал 12V) в количестве, соответствующем количеству перегоревших элементов. Рекомендуется использовать перчатки для защиты пластмассовых поверхностей от отпечатков пальцев.

Пошаговая инструкция по замене

Отключите минусовую клемму аккумулятора для обесточивания бортовой сети
Снимите декоративную накладку рулевой колонки, открутив два самореза снизу
Выкрутите два винта крепления щитка приборов, расположенных над рулевой колонкой
Потяните приборную панель на себя, отсоедините три разъёма с обратной стороны
Переверните щиток и найдите фиксирующие скобы лампочек с тыльной стороны

Важно: Лампы подсветки шкал имеют зелёные колбы, а лампы контрольных индикаторов - прозрачные. Отмечайте расположение каждого типа при извлечении.

Поверните пластиковый патрон против часовой стрелки на 15°
Извлеките перегоревшую лампу из патрона
Установите новую лампу, соблюдая полярность (боковой контакт должен совпадать с выступом патрона)
Верните патрон в посадочное место, повернув по часовой стрелке до фиксации

Перед сборкой проверьте работоспособность всех ламп, временно подключив аккумулятор. При монтаже щитка приборов убедитесь в правильном позиционировании стрелок спидометра и тахометра - они не должны задевать циферблат.

Тип лампы	Кол-во в панели	Назначение
W1.2W (зелёная)	6 шт	Подсветка шкал
W1.2W (прозрачная)	10 шт	Контрольные индикаторы

Демонтаж кожуха панели инструментов

Демонтаж начинается с отключения минусовой клеммы аккумуляторной батареи для предотвращения короткого замыкания. Это обязательная мера безопасности при работе с электрооборудованием автомобиля.

Следующим шагом является снятие рулевого колеса. Ослабьте гайку крепления, отцентрируйте руль и аккуратно снимите его, используя съемник при необходимости. Это обеспечит свободный доступ к креплениям кожуха.

Последовательность работ

Снятие декоративных накладок: Подденьте пластиковой лопаткой или отверткой с широким жалом заглушки по периметру кожуха. Снимите винты крепления, расположенные под ними.
Отсоединение элементов управления:
- Отключите разъемы проводов от выключателей подрулевого переключателя (поворотов, стеклоочистителя).
- Снимите рычаги управления (дворниками, поворотниками) с валов переключателей, отжав фиксаторы.
Освобождение креплений:
- Выкрутите винты крепления кожуха к кронштейну рулевой колонки (обычно 2 шт. снизу).
- Найдите и открутите винты по бокам кожуха, скрытые под резиновыми заглушками.
Снятие кожуха: Потялите верхнюю часть кожуха на себя, освобождая его от фиксаторов на панели приборов. Аккуратно отведите кожух вниз, освобождая пространство вокруг рулевой колонки. Полностью снимите деталь.

Внимание: Работайте аккуратно, без лишних усилий. Пластиковые фиксаторы и защелки хрупкие. Следите за проводами – не допускайте их натяжения.

Дополнительно: При необходимости демонтажа самой рулевой колонки или ремонта замка зажигания, кожух разделяется на две части (верхнюю и нижнюю). Для этого открутите винты, соединяющие половинки.

Как снять стрелки со шкал приборов

Для демонтажа стрелок потребуются тонкие плоскогубцы с защитными накладками на губках или два пластиковых рычага (например, автомобильные клинья). Предварительно снимите комбинацию приборов с автомобиля и отсоедините все разъёмы на задней панели.

Убедитесь, что стрелки находятся в нулевом положении (скорость – 0 км/ч, обороты – 850-900 об/мин, температура – начало шкалы). Работайте при хорошем освещении, избегая чрезмерных усилий, чтобы не повредить приводы или шкалу.

Последовательность демонтажа

Фиксация механизма: Зафиксируйте пальцем основание снимаемой стрелки.
Захват стрелки: Плоскогубцами с силиконовыми накладками аккуратно обхватите стрелку у центрального штифта.
Извлечение: Медленно потяните строго вертикально вверх без перекоса, покачивая из стороны в сторону с амплитудой ≤1 мм.

Тип стрелки	Особенности
Спидометр/тахометр	Имеют усиленные пружины – требуют большего усилия
Указатель температуры	Самый хрупкий штифт – используйте минимальное усилие
Указатель топлива	Часто крепится слабее остальных

Важно: Не используйте отвёртки или металлические инструменты – они оставляют царапины на шкале. Если стрелка не поддаётся, прогрейте её основание феном (≤50°C) для размягчения фиксирующего клея.

Разборка комбинации приборов

Перед началом работ обязательно снимите минусовую клемму с аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте тонкую плоскую отвертку и крестовую отвертку для демонтажа крепежных элементов.

Отогните фиксаторы пластикового кожуха рулевой колонки вверх и снимите его нижнюю часть. Аккуратно подденьте плоской отверткой декоративные заглушки по периметру комбинации приборов, после чего выкрутите четыре винта крепления панели.

Извлечение и разборка блока

Потяните комбинацию приборов на себя, отсоедините три электрических разъема с тыльной стороны. Обратите внимание на расположение фиксаторов – нажмите на язычки перед отсоединением. Вынесите блок в чистое место для дальнейшей разборки.

Последовательность разборки блока:

Открутите винты крепления задней защитной крышки
Снимите прозрачный экран щитка приборов
Извлеките стрелочные указатели, поддевая их отверткой с равномерным усилием
Отсоедините плату контроллера от корпуса, открутив крепежные винты

Критические моменты:

Не касайтесь поверхности спидометра и тахометра – возможны повреждения шкалы
Запомните положение шестеренок одометра перед извлечением
Проверьте целостность подсветки при разборке

Элемент	Тип крепежа	Количество
Защитный экран	Пластиковые защелки	6 шт
Плата приборов	Винты M3	4 шт
Корпус панели	Саморезы с потайной головкой	7 шт

При сборке соблюдайте обратную последовательность. Особое внимание уделите установке стрелок в нулевое положение перед монтажом. Проверьте работу всех указателей после подключения аккумулятора.

Диагностика неисправностей спидометра

Спидометр ВАЗ 2114 работает на основе сигналов от датчика скорости (ДС), расположенного на коробке передач. Отказ в работе проявляется как полное отсутствие показаний, хаотичные скачки стрелки или завышенные/заниженные значения скорости.

Диагностику начинают с проверки цепи: от датчика через проводку до комбинации приборов. Требуется мультиметр для замеров напряжения и целостности проводов, а также визуальный осмотр контактов на предмет окисления.

Типовые неисправности и методы проверки

Симптом	Вероятная причина	Способ проверки
Стрелка на нуле, одометр не крутится	Обрыв проводов, выход ДС из строя	Прозвонить цепь от разъёма панели до ДС, заменить датчик
Скачки стрелки при движении	Окисление контактов, повреждение изоляции	Осмотреть колодку ДС и фишку приборной панели, проверить "массу"
Завышенные/заниженные показания	Механическое повреждение шестерни ДС, брак датчика	Снять ДС, проверить целостность пластиковой шестерни, установить новый

Ключевые этапы диагностики:

Визуальный осмотр: проверить целостность проводов в гофре между кузовом и КПП, состояние разъёмов.
Тестирование датчика:
- Отсоединить колодку от ДС при включённом зажигании
- Замерить напряжение между контактом "А" (синий провод) и массой – должно быть ~12В
- Проверить импульсы на контакте "В" (чёрно-белый провод) при вращении приводного вала
Проверка панели приборов: если с ДС и проводкой порядок – тестировать дорожки комбинации приборов.

Важно: При замене ДС выбирайте изделие с маркировкой 22.3843 или 2115-3843010 – другие модели могут давать некорректные показания.

Проблемы с тахометром: поиск причин

Неисправность тахометра на приборной панели ВАЗ 2114 проявляется как полное отсутствие показаний, хаотичные скачки стрелки или завышенные/заниженные значения оборотов двигателя. Эти симптомы указывают на сбои в цепи передачи сигнала или механические повреждения самого прибора.

Поиск причины начинают с проверки качества соединения клемм аккумулятора, так как слабый контакт нарушает работу всей электросистемы. Далее осматривают целостность предохранителя F19 (15А), отвечающего за приборную панель и контроллер ЭСУД.

Основные направления диагностики

Проверка цепи подключения:

Контактная колодка приборной панели – окисление или деформация проводов (оранжевый провод – сигнал с катушки зажигания)
Целостность экранированного кабеля от катушки зажигания до комбинации приборов
Коррозия или обрыв в разъёме блока управления двигателем (контакт Х1/6)

Тестирование датчиков и компонентов:

Контроль сопротивления катушки зажигания (норма: 0,5-0,7 Ом)
Диагностика ДПКВ (датчик положения коленвала) осциллографом
Проверка выходного сигнала с контроллера ЭСУД (вывод RPM)

Анализ характеристик сигнала:

Параметр	Нормальное значение	При отклонении
Амплитуда импульса	12-15V	Повреждение кабеля
Частота сигнала	Синхронна оборотам	Неисправность катушки/ДПКВ
Стабильность волны	Чёткая синусоида	Пробой изоляции

Если перечисленные проверки не выявили проблем, причиной может быть внутренняя поломка тахометра – износ платы, нарушение пайки или повреждение электродвигателя стрелки. В этом случае требуется замена комбинации приборов.

Ремонт залипающих стрелок приборов

Залипание стрелок спидометра, тахометра или других приборов на ВАЗ 2114 чаще всего вызвано износом или загрязнением токопроводящих дорожек на плате комбинации приборов. Со временем графитовое покрытие, по которому скользят контакты датчиков, истирается или покрывается окислами, что нарушает передачу сигнала.

Другая распространённая причина – деформация или ослабление прижимных пружин контактных групп. Это приводит к недостаточному давлению на дорожки и пропаданию контакта. Реже проблема возникает из-за механического повреждения самой стрелки или вала датчика.

Процесс устранения неисправности

Необходимые материалы и инструменты:

Отвёртка крестовая
Пинцет
Ластик (мягкий белый)
Спирт изопропиловый
Графитовая смазка для электроконтактов
Паяльник маломощный (при необходимости)

Последовательность работ:

Снимите комбинацию приборов: отключите клемму АКБ, демонтируйте пластиковый кожух рулевой колонки, открутите крепления панели и аккуратно отсоедините разъёмы.
Разберите приборный щиток: отожмите фиксаторы корпуса, снимите стёкла и извлеките стрелки, аккуратно поддев их пинцетом у основания.
Очистите токопроводящие дорожки: мягким ластиком пройдитесь по всем контактным секторам платы, затем обезжирьте спиртом.
Проверьте прижим контактных лепестков: убедитесь, что пружины плотно прижимают контакты к дорожкам. При необходимости подогните лепестки пинцетом.
Нанесите графитовую смазку тонким слоем на очищенные дорожки при помощи ватной палочки.
Соберите панель в обратном порядке, установите стрелки в нулевое положение до щелчка.

Важно: При сильном износе дорожек потребуется восстановление токопроводящего слоя токопроводящим лаком или замена платы. Если стрелка залипает из-за перекоса вала датчика – узел подлежит замене.

Симптом	Вероятная причина	Способ устранения
Стрелка дёргается	Локальный износ дорожки	Очистка + графитовая смазка
Стрелка не возвращается в ноль	Загрязнение оси датчика	Чистка спиртом, капля силиконовой смазки
Отказ прибора	Обрыв дорожки	Восстановление проводящим лаком

Восстановление контактов на плате приборной панели ВАЗ 2114

Проблемы с контактами на плате щитка приборов часто проявляются в виде неработающих спидометра, тахометра, указателей уровня топлива или температуры. Основные причины – окисление дорожек, микротрещины в пайке или отслоение токопроводящих элементов из-за вибраций и перепадов температур.

Для ремонта потребуется демонтировать приборную панель, аккуратно разобрать её и извлечь электронную плату. Тщательно очистите поверхность от пыли мягкой кистью и осмотрите контактные группы под увеличением, уделяя внимание зонам подключения шлейфов и разъёмов.

Этапы восстановления контактов

Выполните следующие действия последовательно:

Зачистка контактов:
Сотрите окислы с дорожек и контактных площадок ластиком или ватной палочкой, смоченной в изопропиловом спирте.
Пайка трещин:
Пропаяйте микротрещины маломощным паяльником (25-40 Вт) с тонким жалом, используя канифольный флюс и припой ПОС-60.
Восстановление дорожек:
При обрывах нанесите токопроводящий лак или установите перемычки из монтажного провода сечением 0,2-0,3 мм².

Критические участки для проверки:

Колодки подключения к бортовой сети (X1-X2)
Зоны пайки разъёмов спидометра и указателей
Дорожки питания микросхем стабилизации напряжения

Тип дефекта	Способ устранения
Окисление площадок	Механическая зачистка + спирт
Трещины возле разъёмов	Дополнительная пайка с припоем
Обрыв токопроводящих путей	Нанесение токопроводящего лака

После ремонта протестируйте плату мультиметром в режиме прозвонки на отсутствие коротких замыканий. При сборке избегайте перетяжки винтов крепления платы – это вызывает деформацию и новые повреждения дорожек.

Чистка внутренних поверхностей панели

Для доступа к внутренним поверхностям приборной панели ВАЗ 2114 требуется демонтаж защитных кожухов и декоративных накладок. Начните с отключения минусовой клеммы аккумулятора, затем последовательно снимите нижнюю панель под рулевой колонкой, боковые заглушки торпедо и верхний экран приборов, аккуратно отсоединяя разъёмы проводов.

Внутренние полости очищайте мягкой кистью или пылесосом с узкой насадкой, уделяя внимание области за блоком предохранителей и пространству вокруг рулевой колонки. Сложные загрязнения удаляйте влажными салфетками без ворса, избегая обильного смачивания пластика. Особую осторожность соблюдайте при обработке зон вблизи электропроводки и датчиков.

Ключевые этапы и материалы

Инструменты: крестообразная отвёртка, фигурная отвёртка Torx T15, пинцет для клипс.
Очистка контактов: используйте спиртовые салфетки для разъёмов и контактных групп.
Труднодоступные участки: применяйте длинную ворсовую кисть или сжатый воздух для вентиляционных каналов.

Важно! Перед сборкой убедитесь в полном высыхании поверхностей и проверьте фиксацию всех крепёжных элементов во избежание дребезжания панели при движении.

Устранение трещин на пластиковом кожухе приборной панели

Повреждения кожуха возникают из-за механических воздействий, перепадов температур или естественного старения пластика. Для ремонта потребуется демонтировать деталь, очистить поверхность и обезжирить зону вокруг трещины.

Основные методы восстановления включают:

Склеивание термоклеем – заполнение разлома расплавленным полимером с последующей зачисткой
Холодная сварка – нанесение двухкомпонентного состава с усилением стеклосеткой
Пайка паяльником – сплавление краев трещины с добавлением пластиковой присадки

После обработки выполните финишную шлифовку и покраску в тон панели. Для защиты от повторных повреждений установите декоративный чехол или накладку.

Метод	Преимущества	Сложность
Термоклей	Быстрота, доступность материалов	Низкая
Холодная сварка	Высокая прочность соединения	Средняя
Пайка	Монолитное соединение пластика	Высокая

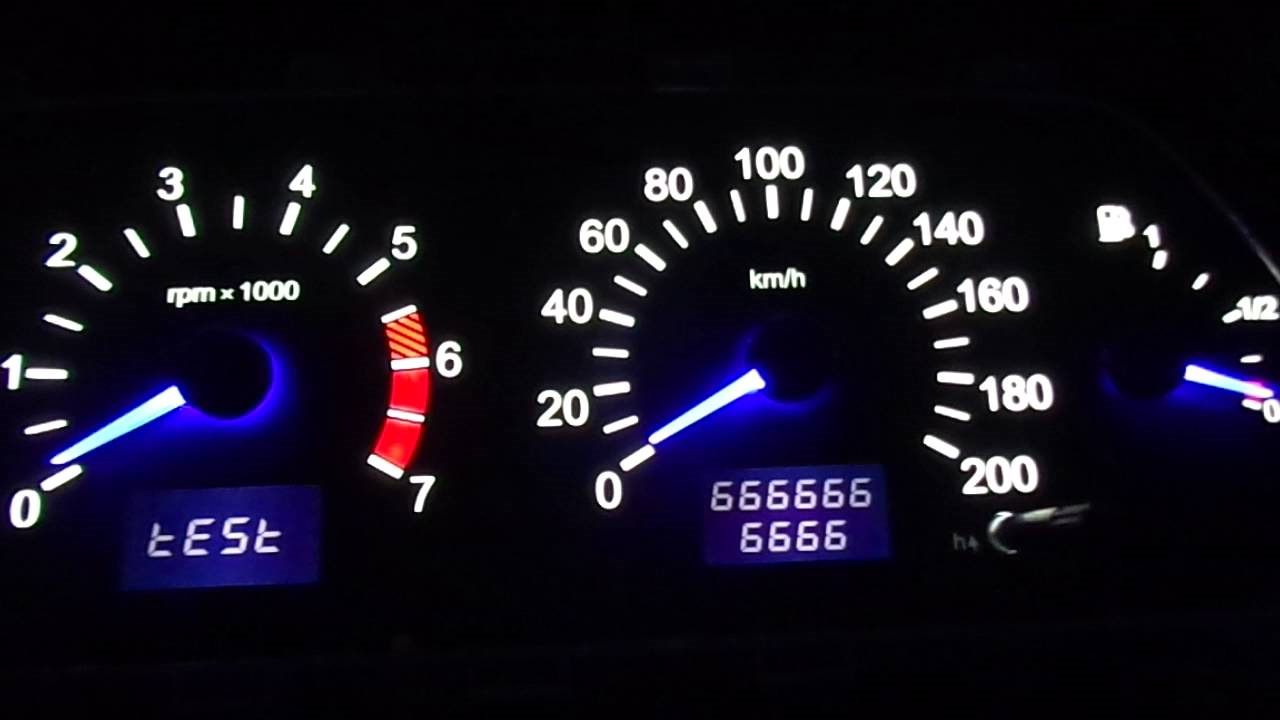

Модернизация подсветки на светодиоды

Замена штатных ламп накаливания приборной панели ВАЗ 2114 на светодиоды решает проблему тусклой или неравномерной подсветки шкал и приборов. Светодиоды обеспечивают яркий, равномерный свет с минимальным нагревом и значительно меньшим энергопотреблением.

Перед началом работ подготовьте набор SMD-светодиодов (тип T5 или подходящие по цоколю), тонкую отвертку для демонтажа панели, пинцет и изоленту. Обязательно отключите минусовую клемму аккумулятора во избежание короткого замыкания.

Порядок замены

Снимите декоративную накладку руля и защитный кожух под рулевой колонкой.
Аккуратно подденьте пластиковую рамку приборной панели, отсоедините фиксаторы и снимите ее.
Открутите винты крепления комбинации приборов, извлеките ее из посадочного места.
Отсоедините все разъемы питания и шлейфы спидометра с тыльной стороны панели.
Разберите корпус комбинации, открутив крепежные винты по периметру.

Замена ламп:

Извлеките пластмассовые патроны с лампами накаливания из посадочных гнезд.
Установите светодиоды, соблюдая полярность (плюс обычно отмечен на цоколе).
Проверьте работоспособность каждого светодиода, временно подключив панель к бортовой сети.

Сборка выполняется в обратном порядке. Для коррекции цветовой температуры используйте светодиоды нейтрального белого света (4000-5000K). Избегайте синего спектра – он вызывает усталость глаз при ночной езде.

Установка дополнительных индикаторов

Монтаж новых индикаторов начинается с выбора подходящих мест на панели приборов. Обычно для этого используют свободные заглушки или зоны над блоком предохранителей. Важно обеспечить удобный обзор сигналов без нарушения видимости основных приборов. Каждый индикатор требует индивидуального вырезания посадочного отверстия с последующей фиксацией корпуса пластиковыми защелками или термоклеем.

Подключение ведется через отдельный жгут проводов к соответствующим датчикам или цепям автомобиля. Для светодиодных ламп обязательна установка токоограничивающих резисторов. Силовые реле монтируются в монтажном блоке, а управляющие провода протягиваются через технологические отверстия в торпедо. Обязательно проверяется изоляция всех соединений и отсутствие помех для штатной электропроводки.

Ключевые этапы работ

Демонтаж декоративных накладок панели приборов
Подготовка посадочных гнезд под размер индикаторов
Прокладка отдельной проводки с защитной гофрой
Подключение к:
- Плюсовому проводу прикуривателя
- Массовым точкам кузова
- Сигнальным выходам датчиков (давления масла, температуры ОЖ)
Тестирование функциональности до сборки панели

Важно: Для индикаторов, связанных с критичными системами (давление масла, зарядка АКБ), используйте только параллельное подключение без вмешательства в штатную проводку. Избегайте скруток – применяйте пайку или клеммные колодки. После установки проверьте отсутствие бликов на лобовом стекле в ночное время.

Регулировка положения приборного щитка

Приборный щиток ВАЗ 2114 закреплён на металлических кронштейнах с прорезями, что позволяет незначительно смещать его в вертикальной и горизонтальной плоскостях. Эта функция особенно важна при появлении зазоров между щитком и торпедо, вибрациях панели во время движения или недостаточно комфортном обзоре приборов водителем.

Для корректировки потребуется частичный демонтаж облицовочных элементов торпедо и доступ к точкам крепления. Процедура не требует специнструментов, но обязательна аккуратность при работе с хрупкими пластиковыми фиксаторами, чтобы избежать повреждений.

Порядок выполнения регулировки

Подготовка салона: Отключите массу аккумулятора. Снимите декоративные накладки тоннеля возле ручника и рычага КПП, а также нижнюю панель под рулём (фиксируется саморезами и клипсами).
Доступ к креплениям: Открутите 2 самореза в верхней части щитка (под дефлекторами обдува). Ослабьте крепёж кронштейнов внизу щитка (4 гайки размером 13 мм), предварительно сняв защитный кожух рулевой колонки.
Корректировка позиции: Удерживая щиток, плавно сместите его в нужном направлении:
- Вверх/вниз – для устранения зазоров у ветрового стекла
- Влево/вправо – для симметричного расположения
- Наклон – для улучшения видимости приборов
Фиксация: Затяните гайки кронштейнов в новом положении равномерно, без перекоса. Верните на место все снятые элементы в обратном порядке.

Важно: После регулировки убедитесь в отсутствии скрипов и посторонних шумов при движении. Проверьте, чтобы щиток не касался рулевой колонки или проводов жгута электропроводки. При сильном смещении возможны трудности с подключением разъёмов спидометра и ламп подсветки.

Проблема	Направление регулировки
Щель под лобовым стеклом	Смещение щитка вверх
Перекос относительно центра руля	Горизонтальное выравнивание
Блики на приборах	Корректировка угла наклона

Защита от пыли и конденсата внутри панели

Для предотвращения проникновения пыли в пространство за приборным щитком ВАЗ 2114 применяются резиновые уплотнители по периметру комбинации приборов, а также герметизирующие втулки в местах прохода тросов и проводов. Стыки пластиковых элементов панели проектировались с минимальными зазорами, а крепежные отверстия оснащены защитными заглушками.

Борьба с конденсатом обеспечивается за счет вентиляционных лабиринтов в нижней части панели, которые позволяют выравнивать температуру без прямого доступа влажного воздуха. Критичные электронные компоненты дополнительно покрыты влагостойким лаком, а металлические кронштейны обработаны антикоррозийным составом для предотвращения коррозии при перепадах температур.

Ключевые элементы защиты:

Ребристые уплотнители комбинации приборов
Гофрированные резиновые втулки для жгутов проводов
Дренажные каналы в основании панели
Герметизирующие заглушки крепежных отверстий
Гидрофобное покрытие на электронных платах
Антикоррозийная обработка металлических элементов

Проверка работоспособности после сборки

Перед установкой панели обратно в автомобиль подключите её к штатному разъёму бортовой сети. Включите зажигание, не запуская двигатель, для первичной диагностики.

Проверьте реакцию всех элементов на последовательные действия: включение габаритов, ближнего света, поворотников, сигнала торможения, а также активацию зажигания и стартера.

Ключевые этапы тестирования

Обязательные проверки:

Контрольные лампы:
- Красные индикаторы (зарядка АКБ, давление масла, ручник) должны гаснуть после запуска двигателя
- Зелёные сигналы поворотов обязаны мигать синхронно с внешними фонарями
Стрелочные приборы:
- Тахометр: рост показаний при увеличении оборотов двигателя
- Спидометр: движение стрелки при начале движения авто
- Указатель температуры: плавный рост после прогрева мотора

Дополнительные проверки:

Подсветка шкал – регулировка яркости ручкой на подрулевом переключателе
Звуковые сигналы непристёгнутого ремня и открытой двери
Корректность работы часов и одометра при движении

Элемент	Метод проверки	Норма
Лампа "CHECK"	Включение зажигания	Горит 3 сек., затем гаснет
Подсветка панели	Включение габаритов	Равномерное свечение без тёмных зон
Указатель топлива	Запуск двигателя	Плавное движение стрелки к актуальному уровню

При обнаружении аномалий (отсутствие реакции, хаотичные показания, неработающие сегменты) немедленно отключите питание и проверьте соединения разъёмов, целостность предохранителей и правильность сборки шлейфов.

Особенности подключения разъёмов питания

Приборная панель ВАЗ 2114 оснащена тремя основными разъёмами для подключения к бортовой сети, каждый из которых имеет строго определённое назначение и конструктивные особенности. Белый разъём отвечает за связь с контроллером ЭСУД и передачу данных с датчиков двигателя, оранжевый обеспечивает питание подсветки и управление габаритными огнями, а чёрный – коммутацию приборов (тахометра, спидометра, указателей температуры и топлива).

Неправильная установка разъёмов или перепутывание колодок ведёт к полному отказу приборов, некорректным показаниям либо короткому замыканию. Перед подключением убедитесь в чистоте и целостности контактов, отсутствии деформации фиксаторов на колодках и соответствии цветовой маркировки проводов схеме электрооборудования.

Ключевые правила подключения

Фиксация колодок: Все разъёмы оснащены пластиковыми защёлками – после совмещения контактов до щелчка проверьте надёжность сцепления.
Распиновка:
- Белый разъём (Х1): передача сигналов с ДПКВ, ДМРВ, ДПДЗ
- Оранжевый разъём (Х2): +12В от замка зажигания (контакт 15), подсветка, "масса"
- Чёрный разъём (Х3): питание приборов, сигналы с датчиков уровня топлива и температуры
Цветовая идентификация: Ключевые провода питания (+12В) – жёлтый или красный, "масса" – чёрный или коричневый, сигнальные линии – разноцветные (синие, зелёные, серые).

При замене панели отключите минусовую клемму АКБ во избежание скачков напряжения. Проверьте функциональность всех приборов и ламп после первого включения.

Список источников

При подготовке материалов об устройстве приборной панели ВАЗ 2114 критически важна опора на проверенную техническую информацию. Достоверные источники позволяют точно описать конструктивные особенности, назначение элементов и принципы работы системы.

Ниже перечислены ключевые категории материалов, использованных для анализа компонентов щитка приборов, их взаимосвязей и типовых неисправностей. Эти ресурсы содержат документацию и практические рекомендации.

Основные источники информации

Официальное руководство по эксплуатации ВАЗ 2114 от АвтоВАЗ - первичные данные о назначении контрольных ламп и индикаторов
Форумные обсуждения владельцев на тематических площадках (Drive2, ВАЗ Клуб) - практический опыт диагностики и ремонта
Схемы электрооборудования из сервисных мануалов Haynes и Autodata - детализация подключения приборов
Видеоинструкции по разборке панели от автоэлектриков на YouTube - визуализация процесса демонтажа
Технические бюллетени СТО по типовым неисправностям спидометра и указателя топлива
Каталоги автозапчастей (Exist, Emex) - спецификации компонентов для замены
Статьи в автомобильных журналах "За рулём" и "Авторевю" - аналитика надежности узлов
