Основные неисправности щитка приборов УАЗ Патриот

Статья обновлена: 18.08.2025

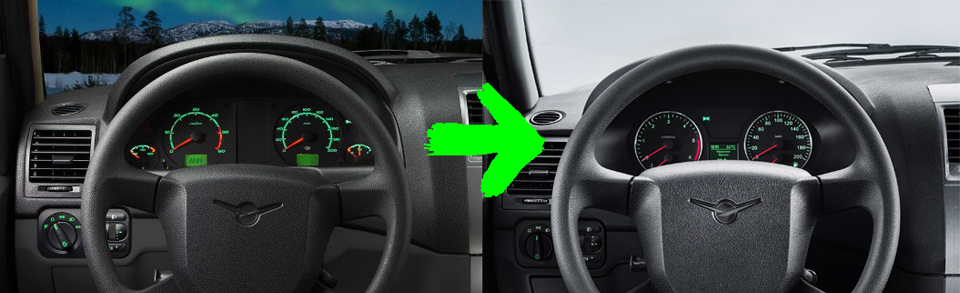

Панель приборов УАЗ Патриот – ключевой элемент взаимодействия водителя с автомобилем. Её корректная работа критична для контроля технического состояния и безопасности.

Владельцы часто сталкиваются с повторяющимися неисправностями щитка приборов: отказом датчиков, проблемами подсветки и сбоями электроники. Эти дефекты затрудняют эксплуатацию транспорта.

Понимание устройства приборной панели и типовых слабых мест поможет своевременно диагностировать и устранять поломки. Знание конструктивных особенностей предотвратит риски в дорожных условиях.

Затрудненное чтение данных при неисправности стрелочных указателей

Основной проблемой при отказе стрелочных индикаторов на приборной панели УАЗ Патриот становится невозможность оперативно оценить критические параметры движения. Водитель теряет визуальный контроль над скоростью, уровнем топлива, температурой охлаждающей жидкости и оборотами двигателя, что создает прямую угрозу безопасности и риски повреждения силового агрегата.

Особенно опасны скрытые неисправности, когда стрелки хаотично колеблются или "зависают" в одном положении, выдавая ложные показания. Например, заклинившая стрелка температуры может не отражать реальный перегрев мотора, а завышенные показания тахометра маскируют падение оборотов, ведущее к остановке двигателя в движении.

Типичные причины сбоев стрелочных указателей

Окисление контактов - Коррозия в разъемах задней части щитка приборов нарушает передачу сигналов с датчиков
Выход из строя шаговых двигателей - Износ приводных механизмов стрелок приводит к их залипанию или неадекватным перемещениям
Проблемы с массой - Плохой контакт "минуса" на кузове искажает показания электромеханических приборов
Сбои CAN-шины - Обрывы проводов или программные ошибки блокируют передачу данных от ЭБУ к приборному кластеру

Для диагностики требуется последовательная проверка цепи: датчики → проводка → разъемы панели → сервоприводы стрелок. Частичное восстановление работоспособности возможно очисткой контактов и обжимкой клемм, но при механическом износе двигателей необходима замена всего щитка приборов.

Симптом	Вероятная причина	Экстренные меры
Стрелка тахометра "прыгает"	Плохой контакт датчика коленвала	Контроль работы двигателя на слух
Стрелки всех приборов не работают	Обрыв питания панели	Проверка предохранителя F16 (15А)
Ложное показание температуры	Короткое замыкание в проводке	Контроль перегрева по пару из под капота

Некорректное отображение уровня топлива в баке

Основная проблема проявляется в хаотичном изменении показаний указателя: стрелка "прыгает" при движении по неровностям, зависает на нуле после заправки или отображает уровень с критической задержкой. Особенно характерны ложные срабатывания сигнальной лампы резерва при фактически полном баке.

Причинами чаще всего становятся окисление контактов датчика уровня топлива (ДУТ), расположенного в топливном модуле, или механический износ токопроводящих дорожек поплавкового потенциометра. Агрессивная среда бензобака и вибрации приводят к нарушению электрического контакта между ползунком и резистивным слоем.

Распространенные неисправности и решения

Загрязнение/окисление контактов: Снятие топливного модуля, чистка спиртом контактной группы и дорожек потенциометра.
Износ резистивного слоя: Замена датчика уровня топлива или всего топливного модуля в сборе при истирании дорожек.
Короткое замыкание/обрыв проводки: Проверка мультиметром целостности цепи от ДУТ до приборной панели, ремонт поврежденных проводов.
Деформация поплавка: Замена поплавка при потере герметичности (топливо проникает внутрь, элемент тонет).

Важно: Перед заменой датчика исключите неисправность самого указателя на панели приборов или предохранителя F10 (10А) в монтажном блоке.

Неисправности датчика температуры охлаждающей жидкости

Некорректная работа датчика температуры охлаждающей жидкости (ДТОЖ) на УАЗ Патриот проявляется в ошибочных показаниях стрелочного индикатора на приборной панели. Водитель может наблюдать хаотичные скачки стрелки, ее полное отсутствие в рабочем положении либо фиксацию в минимальном/максимальном значении шкалы независимо от реального температурного режима двигателя.

Особую опасность представляет ситуация, когда датчик завышает показания при нормальной температуре – это провоцирует ложное срабатывание сигнальной лампы перегрева. В обратном случае (занижение реальных значений) возникает риск критического перегрева мотора без предупреждения на щитке приборов, что ведет к дорогостоящему ремонту.

Типовые причины и методы устранения

Основные источники проблем с датчиком температуры охлаждающей жидкости:

Окисление контактов в разъемах проводки – проявляется хаотичными показаниями. Требует зачистки клемм и обработки токопроводящей смазкой.
Обрыв/короткое замыкание в цепи датчика – стрелка лежит на нуле или уходит в красную зону. Диагностируется мультиметром, устраняется заменой проводов.
Негерметичность системы охлаждения – попадание антифриза на контакты вызывает коррозию и искажение сигнала. Необходима замена датчика и устранение течи.
Естественный износ терморезистора – выражается в систематическом занижении или завышении показаний. Решается установкой нового оригинального ДТОЖ (артикул 315.3828).

Для диагностики рекомендуется последовательная проверка:

Контроль уровня антифриза в расширительном бачке
Визуальный осмотр целостности проводки и разъемов
Измерение сопротивления датчика при разных температурах
Сравнение параметров с эталонными значениями

Температура (°C)	Нормальное сопротивление (Ом)
+20	2 300–2 500
+80	290–320
+100	160–180

При замене датчика обязательна установка новой медной шайбы для обеспечения герметичности. После ремонта необходимо удалить воздушные пробки из системы охлаждения методом продувки, иначе показания останутся некорректными.

Самопроизвольное мигание или пропадание сигнальных ламп

Распространённая проблема с панелью приборов УАЗ Патриот – нестабильная работа сигнальных ламп. Водители отмечают самопроизвольное мигание индикаторов (например, давления масла, заряда АКБ или поворотов) или их полное исчезновение во время движения. Это создаёт риски, так как важная информация о состоянии автомобиля перестаёт быть достоверной.

Основная причина кроется в ненадёжном электрическом контакте между печатной платой щитка приборов и шлейфами ламп. Вибрации, перепады температур и естественное старение материалов приводят к окислению контактных групп или их механическому расшатыванию. Особенно уязвимы места пайки и разъёмы.

Ключевые факторы неисправности

Окисление контактов: Влага и агрессивная среда вызывают коррозию металлических элементов цепи, увеличивая сопротивление.
Дефект пайки: Холодные пайки или микротрещины на плате обрывают цепь при вибрации.
Износ разъёмов: Расшатывание фиксаторов или подпружиненных контактов в колодках жгута проводов.
Проблемы с массой: Плохой контакт массы панели с кузовом автомобиля.

Симптом	Вероятная причина	Следствие
Мигание одной лампы	Локальное окисление контакта или трещина в дорожке платы	Периодическая потеря сигнала
Пропадание группы ламп	Плохая фиксация шлейфа, обрыв общего провода питания/массы	Частичный отказ секции приборов
Хаотичное мигание при тряске	Механическая нестабильность соединений (разболтанный разъём)	Непредсказуемое поведение индикации

Для устранения требуется демонтаж панели и тщательная ревизия: чистка контактов, пропайка подозрительных элементов и проверка фиксации разъёмов. Часто помогает подгибание контактных лепестков или нанесение токопроводящей смазки. В сложных случаях необходима замена шлейфа или ремонт печатной платы.

Отклеивание пластиковой накладки щитка от основания

Пластиковая декоративная накладка на щитке приборов УАЗ Патриот часто отслаивается от металлического основания из-за температурных деформаций и вибраций. Проблема проявляется характерным дребезжанием, появлением щелей по краям элемента или полным отхождением детали в районе воздуховодов и кнопок управления.

Основными причинами являются деградация заводского клеевого состава под воздействием перепадов температур и ультрафиолета, а также механические нагрузки при эксплуатации. Особенно критично отслоение возле дефлекторов обдува, где пластик регулярно нагревается и охлаждается.

Методы устранения дефекта

Очистка поверхностей
Удаление остатков старого клея растворителем и обезжиривание спиртом
Выбор клея
Применение термостойких составов: автосклейка 3M, DoneDeal, Loctite или эпоксидные смолы
Фиксация
Прижим детали струбцинами/грузом минимум на 24 часа
Альтернатива
Использование двухстороннего термоскотча 3M VHB для локальных участков

Материал	Преимущества	Недостатки
Полиуретановый клей	Высокая эластичность шва	Длительное время полимеризации
Эпоксидная смола	Максимальная прочность	Хрупкость при вибрациях
Автоскотч 3M	Простота применения	Ограниченная термостойкость

Выход из строя подсветки шкал приборов ночью

Неработоспособность подсветки приборной панели УАЗ Патриот в темное время суток создает критически небезопасные условия вождения. Водитель теряет возможность контролировать скорость, уровень топлива, температуру двигателя и другие ключевые параметры, что повышает риск ДТП и ведет к нарушению ПДД.

Основной причиной проблемы выступает перегорание ламп накаливания типа Т5 (W1.2W), установленных заводом-изготовителем. Реже встречаются повреждения дорожек на плате щитка приборов, окисление контактов в разъемах или неисправность подрулевого переключателя освещения.

Способы устранения

Для восстановления функциональности требуются последовательные действия:

Диагностика предохранителя F16 (10А) в монтажном блоке – замена при необходимости.
Проверка ламп подсветки после демонтажа щитка приборов:
- Визуальный осмотр на предмет обрыва нити накала
- Прозвон мультиметром или установка заведомо рабочих аналогов
Чистка контактных групп разъемов и проверка целостности дорожек платы.
Тестирование регулятора яркости на рулевом переключателе – замена при выявлении дефекта.

Важно: При установке новых ламп рекомендуется использовать светодиодные аналоги с идентичным цоколем – они отличаются повышенным ресурсом и сниженным энергопотреблением. Монтаж требует соблюдения полярности.

Помутнение, трещины или сколы защитного стекла

Основная проблема помутнения защитного стекла панели приборов УАЗ Патриот связана с агрессивным воздействием ультрафиолета и перепадов температур. Со временем пластик теряет прозрачность, покрывается сетью мелких царапин от неаккуратной очистки или желтеет, что существенно затрудняет чтение показаний спидометра и контрольных ламп, особенно при ярком солнечном свете.

Трещины и сколы чаще возникают вследствие механических повреждений: неосторожной установки/снятии панели, ударов твердыми предметами или вибрационных нагрузок при езде по бездорожью. Даже небольшая трещина быстро "растет" из-за постоянных микродеформаций кузова, а сколы по краям стекла создают риск попадания пыли и влаги внутрь комбинации приборов.

Последствия и решения

Ухудшение видимости: Помутнение или глубокие царапины рассеивают свет, создавая блики и "замыливая" цифры.
Проникновение влаги: Трещины нарушают герметичность, приводя к запотеванию стекла изнутри и коррозии контактов.
Осыпание краев: Сколы имеют тенденцию увеличиваться, особенно при минусовых температурах.

Для восстановления функциональности рекомендуется:

Полировка мелких царапин специальными пастами для оптического пластика.
Замена стекла при глубоких повреждениях (оригинальный артикул 3160-3803012).
Установка антибликовой пленки для защиты от УФ-лучей после ремонта.

Тип повреждения	Риск для приборов	Стоимость решения*
Помутнение/царапины	Средний (видимость)	500-1500 руб (полировка)
Трещина	Высокий (герметичность)	1800-3500 руб (замена)
Скол по краю	Критический (разрушение)	1800-3500 руб (замена)

*Цены актуальны на 2023 год для оригинальных запчастей и услуг сервиса.

Сбой показаний электронного одометра

Основным симптомом является некорректное отображение пройденного километража: цифры могут "застывать" на одном значении, хаотично меняться или показывать явно нереальные данные (например, сотни тысяч километров при незначительном пробеге). Часто это сопровождается миганием сегментов на дисплее или полным исчезновением показаний.

Проблема возникает из-за нестабильного контакта между приборной панелью и датчиком скорости, расположенным в раздаточной коробке. Вибрация, окисление разъемов или повреждение проводки нарушают передачу импульсов, что искажает данные. Реже причиной становится сбой внутренней логики самого щитка приборов или программная ошибка.

Возможные последствия и решения

Хотя неисправность не влияет напрямую на безопасность движения, она создает серьезные неудобства:

Невозможность точного контроля пробега для своевременного ТО.
Затруднения при оценке расхода топлива.
Сложности при продаже автомобиля (вызывает подозрения у покупателей).

Для диагностики и устранения рекомендуется:

Проверить целостность и чистоту контактов разъема датчика скорости (расположен на раздаточной коробке).
Протестировать сопротивление проводов от датчика до щитка приборов на обрыв/замыкание.
Заменять датчик скорости при обнаружении неисправности (наиболее частая причина).
Перепрошить панель приборов у официального дилера при подозрении на программный сбой.
Обратиться в сервис для замены щитка приборов в случае выхода из строя внутренних компонентов.

Износ контактов на разъёмах подсветки

Основной проблемой является окисление и механическое разрушение металлических контактов в разъёмах цепи подсветки приборной панели. Это происходит из-за постоянных вибраций кузова, перепадов температур и естественного старения материалов.

Нарушение целостности соединения приводит к прерывистой работе или полному отказу лампочек подсветки шкал, контрольных индикаторов и кнопок на щитке приборов. Особенно часто деградации подвержены контакты в колодках, подключённых к задней части комбинации приборов.

Характерные симптомы и последствия

Мерцание или неравномерная яркость подсветки при движении по неровным дорогам
Полное погасание отдельных сегментов (например, только тахометра или спидометра)
Отказ подсветки кнопок управления подогревом сидений или КПП
Коррозионные отложения на штырьках разъёмов (зелёный или белый налёт)
Разрушение пластиковых фиксаторов колодок, ведущее к самопроизвольному отсоединению

Этап диагностики	Действия
Визуальный осмотр	Проверка наличия окислов, люфта в соединениях, следов перегрева (оплавление)
Контроль напряжения	Замер параметров мультиметром на контактах при включённой подсветке
Механическая ревизия	Подтягивание лепестков разъёмов, очистка контактных групп

Критичные последствия: Полная потеря подсветки приборов в тёмное время суток создаёт угрозу безопасности. Локальные перегревы в местах плохого контакта могут привести к оплавлению изоляции проводов и возгоранию.

Рекомендуется профилактическая обработка разъёмов контактным очистителем и нанесение диэлектрической смазки при каждом ТО. При сильном износе контактных групп необходима замена колодок или штекеров целиком.

Нарушение фиксации панели приборов УАЗ Патриот в посадочном месте

Основной симптом проблемы – появление посторонних звуков (дребезжание, стук) при движении по неровностям, вызванное вибрацией незакрепленной панели. Люфт также визуально заметен при нажатии на края щитка, сопровождается образованием неравномерных зазоров между панелью и торпедо.

Причина кроется в деформации или поломке пластиковых фиксаторов-клипс на тыльной стороне панели. Со временем они теряют эластичность, трескаются от перепадов температур либо механически повреждаются при неаккуратном демонтаже. Реже встречается износ ответных посадочных гнезд в торпедо.

Способы устранения неисправности

Последовательность работ при ремонте:

Аккуратно демонтировать панель приборов, отсоединив разъемы проводов
Визуально оценить состояние крепежных ушек и клипс на панели
Проверить целостность посадочных мест в торпедо на предмет сколов

Варианты восстановления фиксации:

Метод	Материалы	Особенности
Замена клипс	Оригинальные фиксаторы (арт. 3160-3803030)	Требует полного снятия панели
Усиление клеем	Эпоксидная смола, термоклей	Для треснувших, но не утраченных креплений
Установка прокладок	Пористая резина, вспененный полиэтилен	Компенсирует зазоры, снижает вибрацию

Критические последствия игнорирования: обрыв проводки к спидометру и датчикам, повреждение стрелочных механизмов от постоянной тряски, попадание пыли на электронные компоненты через щели. Для профилактики рекомендуется обрабатывать клипсы силиконовой смазкой при сезонном ТО.

Проблемы с датчиком давления в шинах (если установлен)

Система контроля давления в шинах (TPMS) на УАЗ Патриот, особенно в неоригинальных комплектациях, склонна к сбоям. Водители сталкиваются с ложными сигналами или полным отсутствием данных на приборной панели, что снижает эффективность системы безопасности.

Основные сложности возникают из-за чувствительности датчиков к внешним факторам и проблем с передачей сигнала. Это приводит к постоянному миганию индикатора давления или некорректным показаниям, отвлекающим водителя и усложняющим диагностику реального состояния шин.

Распространенные неисправности

Ложные срабатывания сигнальной лампы – индикатор горит/мигает при нормальном давлении из-за помех, севших батареек в датчиках или программных глюков блока обработки сигналов.
Потеря связи с датчиками – отсутствие данных от одного или нескольких колес из-за разряда элементов питания, механических повреждений сенсоров (удар о бордюр, попадание воды), либо сбоя антенны-приемника.
Некорректные показания – существенные расхождения между реальным давлением и данными на приборной панели, вызванные калибровочными ошибками или выходом датчиков из строя.
Сложности при замене шин или датчиков – необходимость профессиональной перерегистрации новых сенсоров в системе, требующей спецоборудования, и риск повреждения хрупких компонентов при шиномонтаже.

Отказ или заедание стрелки спидометра

Проблема проявляется как полная неподвижность стрелки при движении, хаотичные скачки показаний или залипание в одном положении. Это затрудняет контроль скорости и повышает риск нарушений ПДД или аварийных ситуаций.

Основные причины неисправности связаны с выходом из строя датчика скорости на раздаточной коробке, нарушением контактов в цепи или механическим повреждением самого спидометра. Коррозия разъёмов и обрыв проводки также являются частыми виновниками сбоев.

Типичные источники неполадок

Датчик скорости (ДС):
- Износ внутренних контактов
- Загрязнение магнитного элемента металлической стружкой
- Нарушение герметичности корпуса
Электропроводка:
- Окисление клемм в колодках возле датчика или панели приборов
- Перетирание проводов в районе гофры рулевой колонки
- Короткое замыкание на массу
Механизм спидометра:
- Попадание пыли/влаги в узел стрелки
- Износ шестерёнок редуктора (в механических модификациях)
- Деформация оси стрелки

Симптом	Вероятная причина	Способ проверки
Стрелка не двигается	Обрыв цепи ДС, отказ датчика	Замер сопротивления ДС, проверка импульса тестером
Показания скачут	Плохой контакт в разъёмах, загрязнение ДС	Визуальный осмотр колодок, очистка датчика
Залипание в одном положении	Механический дефект спидометра	Ручное перемещение стрелки при снятой панели

Для диагностики первоначально проверяют целостность предохранителя F2 (7.5А) в монтажном блоке. Далее снимают разъём с ДС и замеряют сопротивление между контактами – исправный датчик выдаёт 300-800 Ом. Отсутствие сигнала при вращении приводного вала подтверждает его неработоспособность.

При сохранении проблемы после замены ДС необходим тест проводки мультиметром на обрыв/замыкание между колодкой датчика и приборным щитком. Механические неполадки спидометра требуют разборки панели приборов для чистки узла или замены шкалы.

Нарушение работы указателя заряда аккумулятора

Основная проблема проявляется в некорректном отображении уровня заряда АКБ на приборной панели. Водители отмечают хаотичные колебания стрелки, заниженные или завышенные показания, либо полное отсутствие реакции индикатора при изменении реального напряжения в бортовой сети.

Типичными признаками неисправности являются постоянное отображение критически низкого заряда (красная зона) при исправном аккумуляторе, "зависание" стрелки в одном положении независимо от режима работы двигателя, или скачкообразное изменение показаний во время движения без объективных причин.

Причины и методы диагностики

Распространённые источники неполадок включают:

Окисление клемм датчика – расположен возле аккумулятора, подвержен коррозии от электролита и грязи
Обрыв/замыкание проводки – повреждение проводов от датчика к щитку приборов
Выход из строя реле-регулятора генератора – вызывает нестабильное напряжение в сети
Дефект самого указателя – износ подвижной катушки или контактных групп на приборном щитке
Проблемы с "массой" – плохой контакт кузовного заземления

Для диагностики необходимо последовательно проверить:

Фактическое напряжение на клеммах АКБ мультиметром при разных режимах работы двигателя
Целостность проводов и чистоту контактов датчика напряжения
Работоспособность реле-регулятора и генератора
Качество "массы" кузова и крепления минусовой клеммы аккумулятора

Сравнение эталонных и фактических значений напряжения:

Режим работы	Нормальное напряжение	Признак неисправности
Запуск двигателя	9.5-11 В	Падение ниже 9 В
Холостой ход	13.2-14.5 В	Скачки >1.5 В за секунду
Нагрузка (фары, обогрев)	13.0-14.0 В	Падение ниже 12.7 В

Важно: При несоответствии реальных замеров мультиметра показаниям на приборной панели проблема кроется в цепи датчика или самом щитке. Если отклонения наблюдаются и на приборе, и при замерах – неисправен генератор, АКБ или регулятор напряжения.

Посторонние потрескивания за щитком при движении

Потрескивания за панелью приборов УАЗ Патриот чаще всего возникают из-за вибраций при движении по неровным дорогам. Звуки могут усиливаться при перепадах температур, вызывающих расширение/сжатие пластиковых элементов конструкции.

Источником шума обычно становятся незакреплённые компоненты или контактирующие детали. Хотя потрескивания редко указывают на критическую поломку, они отвлекают водителя и могут маскировать более серьёзные неисправности.

Распространённые причины и методы диагностики

Для точного выявления проблемы потребуется частичный демонтаж панели. Основные источники шума:

Ослабленные крепления: саморезы панели или кронштейнов постепенно выкручиваются от вибрации. Проверьте затяжку всех крепёжных точек.
Трение пластиковых элементов: деформация кожуха рулевой колонки, люфт заглушек или накладок. Проследите зазоры при покачивании деталей рукой.
Проводка: незафиксированные жгуты проводов бьются о корпус. Особое внимание – участкам возле разъёмов ЭБУ или реле стеклоочистителя.
Дефекты демпферов: изношенные резиновые прокладки между металлом кузова и пластиком панели. Осмотрите на предмет растрескивания.

При диагностике временно устраните шум:

Обеспечьте доступ к тыльной стороне щитка (снимите нижние заглушки или бардачок).
Проложите демпферную ленту или поролон в местах соприкосновения деталей при выявлении трения.
Зафиксируйте провода пластиковыми стяжками.

Ослабление подсветки контрольных ламп индикации

Проблема проявляется как снижение яркости или полное погасание подсветки значков на приборной панели, особенно заметное в темное время суток. Водитель сталкивается с трудностями идентификации предупреждающих символов (например, давления масла, заряда АКБ), что требует дополнительных усилий для распознавания показаний.

Ухудшение видимости индикаторов напрямую влияет на безопасность: критически важные сигналы могут быть пропущены или замечены с опозданием. Особенно опасно при движении в условиях плохой освещенности, когда переключение внимания с дороги на тусклые лампы увеличивает риск ДТП.

Основные причины и методы устранения

Типичные источники неисправности включают:

Перегорание ламп накаливания – замена на штатные аналоги (тип W1.2W) или светодиодные аналоги
Окисление контактов патронов – чистка токоведущих элементов спиртом и нанесение токопроводящей смазки
Проблемы с реостатом регулировки яркости – проверка целостности дорожек потенциометра на рулевой колонке
Потеря емкости конденсаторов в цепи подсветки – диагностика блока управления щитка приборов

Для диагностики рекомендуется последовательная проверка элементов цепи:

Этап	Действие
1	Тестирование напряжения на патронах ламп мультиметром
2	Визуальный осмотр нитей накаливания
3	Проверка сопротивления реостата в разных положениях
4	Контроль состояния контактных групп штекеров щитка

При использовании светодиодных аналогов важно убедиться в совместимости с системой CAN-шины – некорректная установка может вызывать ошибки бортового компьютера. Для сложных электронных неисправностей (например, сбой драйвера подсветки) рекомендовано обращение в специализированные сервисы.

CAN-шина (Controller Area Network) – цифровая сеть, связывающая электронные блоки управления (ЭБУ) автомобиля. На УАЗ Патриот она обеспечивает обмен данными между приборной панелью, двигателем, АБС, подушками безопасности и другими системами. При возникновении сбоев в CAN-шине нарушается передача критической информации (скорость, обороты двигателя, уровень топлива, температура), что приводит к некорректной работе или полному отказу приборов на щитке.

Ошибки шины проявляются хаотично: стрелки спидометра или тахометра зависают, "прыгают" или падают в ноль, загораются ложные индикаторы Check Engine, ABS или Airbag, экран бортового компьютера гаснет или показывает некорректные данные. Иногда вся приборная панель отключается при движении. Проблемы часто усугубляются при высокой влажности или перепадах температур.

Ошибки CAN-шины влияющие на работу приборов

Типовые неисправности и их последствия

U0415 – неверные данные от АБС. Симптомы: мигание индикатора ABS, сбои спидометра, отключение круиз-контроля.
U0001 – обрыв CAN High/Low. Симптомы: полное "умирание" приборов, погасший экран БК, нерабочие указатели топлива и температуры.
U0121 – потеря связи с ЭБУ двигателя. Симптомы: падение тахометра в ноль, мигание Check Engine, сбои в показаниях одометра.
U0422 – неверные данные от блока кузова. Симптомы: ложные сигналы о незакрытых дверях, сбои подсветки панели.

Причина ошибки	Способ устранения	Профилактика
Окисление контактов в разъемах (особенно под сиденьями, в ногах водителя)	Чистка контактов, обработка токопроводящей смазкой	Защита разъемов от влаги, контроль герметичности салона
Обрыв/замыкание проводов CAN-High (оранжевый) или CAN-Low (оранжево-черный)	Прозвонка мультиметром, замена поврежденных участков	Проверка целостности жгутов при ТО, избегание перегибов
Коррозия CAN-трансиверов в блоках управления	Замена неисправного ЭБУ (двигателя, АБС, приборки)	Контроль влажности в подкапотном пространстве
Некорректное напряжение бортовой сети (<11В или >15В)	Диагностика генератора, АКБ, зачистка "масс"	Регулярная проверка клемм аккумулятора

Перегорание лампочек подсветки дублирующих кнопок

Основной проблемой является частая замена перегоревших лампочек подсветки кнопок управления подрулевыми переключателями (стеклоочистители, поворотники, свет). Их ресурс значительно уступает другим элементам панели приборов.

Доступ к лампочкам требует трудоемкой разборки щитка: демонтажа рулевого колеса, кожуха рулевой колонки и пластиковых накладок. Неправильное выполнение этих операций может повредить хрупкие крепления или проводку.

Типичные причины и последствия

Использование ламп накаливания: Устаревшая технология чувствительна к вибрации и перепадам напряжения.
Перегрев патронов: Плохой контакт в цоколе приводит к искрению и оплавлению пластика.
Ошибки при замене: Установка ламп нештатной мощности (слишком высокой) ускоряет перегорание соседних элементов.

Симптом	Последствие
Тусклая или отсутствующая подсветка кнопок	Сложность использования функций в темное время суток
Оплавленные патроны	Необходимость замены разъемов, риск замыканий

Эффективным решением является замена штатных ламп на светодиодные аналоги (LED) аналогичной цветовой температуры. Это снижает нагрев, уменьшает нагрузку на проводку и многократно увеличивает срок службы подсветки.

Проблемы с датчиком уровня тормозной жидкости

Основная сложность заключается в ложном срабатывании сигнальной лампы на панели приборов, указывающей на недостаток тормозной жидкости при фактически нормальном уровне в бачке. Это происходит из-за нарушения контакта внутри датчика или его полного выхода из строя.

Механическое залипание поплавка в крайних положениях также провоцирует постоянное свечение индикатора либо его полное бездействие. Коррозия контактов и окисление проводки усугубляют проблему, особенно при эксплуатации в условиях высокой влажности или зимой.

Типовые неисправности

Постоянное горение лампы – вызвано замыканием контактов датчика при опущенном поплавке
Отсутствие сигнала – обрыв цепи питания, окисление разъемов или разрушение поплавка
Прерывистая индикация – вибрация разболтавшегося датчика или повреждение проводов

Диагностика требует проверки сопротивления датчика мультиметром при перемещении поплавка. Корректные значения должны меняться в диапазоне 0.1–10 Ом (замкнуто) / ∞ Ом (разомкнуто). Нестабильные показания подтверждают неисправность.

Признак	Вероятная причина
Лампа горит после заправки бачка	Залипание поплавка, загрязнение контактов
Индикатор не активируется при снятии разъема	Обрыв проводки к панели приборов
Ложное срабатывание на неровной дороге	Износ крепления датчика, короткое замыкание

Стирание градиентной шкалы на указателях

Основная проблема заключается в постепенном выцветании градиентной разметки на стрелочных указателях щитка приборов УАЗ Патриот. Особенно часто это наблюдается на шкалах спидометра и тахометра, где интенсивное воздействие солнечного света через лобовое стекло приводит к деградации краски.

В результате стирания цветовых переходов (от зеленого к желтому и красному) водитель теряет визуальную подсказку о критических диапазонах оборотов или скорости. Шкала становится монотонной, что затрудняет быстрое считывание показаний и повышает риск превышения допустимых параметров работы двигателя.

Последствия и характерные признаки

Дефект проявляется в нескольких формах:

Блеклые зоны – утрата насыщенности цвета в сегментах, подверженных прямому УФ-излучению
Расплывчатые границы между цветовыми секторами из-за выгорания пигмента
Полное исчезновение красного/желтого маркера на крайних позициях шкалы

Типичные последствия для эксплуатации:

Ошибочное определение зоны экономичного расхода топлива
Затрудненный контроль красной зоны тахометра при разгоне
Необходимость постоянной фокусировки на цифровых значениях вместо периферийного восприятия цвета

Элемент шкалы	Риск повреждения	Критичность
Сектор 0-40 км/ч (зеленый)	Низкий	Средняя
Сектор 140-180 км/ч (красный)	Высокий	Критичная
Зона >3000 об/мин (желтый)	Высокий	Высокая

Важно: проблема усугубляется при парковке автомобиля под прямым солнцем без защитного экрана. Вторичной причиной может стать использование агрессивных химических средств при протирке панели, ускоряющих разрушение покрытия.

Нестабильная работа тахометра двигателя

Проблема проявляется в хаотичных колебаниях стрелки тахометра, замирании показаний на одном значении или полном отказе во время движения. Водители отмечают несоответствие реальных оборотов двигателя и данных на приборной панели, что усложняет контроль над работой силового агрегата.

Неисправность часто возникает внезапно и может сопровождаться миганием лампы "Check Engine". Особенно критично это при переключении передач и движении в горной местности, где точное определение оборотов влияет на безопасность.

Распространенные причины сбоев

Основные источники неполадок связаны с электроцепями и датчиками:

Окисление контактов – клеммы проводки на задней стороне щитка приборов покрываются коррозией из-за попадания влаги через уплотнители.
Повреждение датчика коленвала – механические дефекты или загрязнение рабочей поверхности нарушают передачу импульсов на ЭБУ и тахометр.
Проблемы с массой – плохой контакт минусового провода на кузове (точки крепления возле аккумулятора или под панелью) создает помехи в цепи.
Дефект катушки зажигания – трещины в корпусе или пробой изоляции генерируют ложные электромагнитные импульсы.

Симптом	Вероятная причина	Метод проверки
Стрелка дергается на холостых	Окисление контактов	Визуальный осмотр разъемов щитка приборов
Показания зависают или обнуляются	Обрыв провода массы	Прозвон мультиметром цепи от АКБ до кузова
Скачки при нагрузке	Неисправность катушки зажигания	Диагностика сканером на наличие ошибок Р035х

Для точной диагностики рекомендуется проверить сопротивление датчика коленвала (норма 700-900 Ом), состояние высоковольтных проводов и целостность экранирования кабелей возле генератора. При отсутствии видимых дефектов обязательна компьютерная диагностика ЭБУ для выявления ошибок по датчикам.

Нарушение заземления корпуса приборного щитка УАЗ Патриот

Проблемы с заземлением корпуса приборного щитка возникают из-за ослабления или окисления контактов массы, коррозии точек крепления, повреждения проводников или недостаточного контакта между металлическими элементами конструкции. Типичными точками отказа являются места крепления щитка к кузову, центральный болт крепления рулевой колонки, а также контактные группы на самом корпусе.

Неисправность проявляется комплексно: хаотичные скачки показаний приборов (тахометра, указателя уровня топлива), мерцание или полное погасание подсветки панели, самопроизвольное включение контрольных ламп, а также сбои в работе поворотников или дворников. Эти симптомы часто усиливаются при вибрации или изменении влажности, что прямо указывает на нестабильность электрической цепи.

Последствия и методы диагностики

Критичные риски включают выход из строя дорогостоящих приборов (спидометра, контроллера ЭБУ), возгорание проводки из-за искрения и полную потерю контроля над параметрами движения. Для локализации проблемы выполните:

Визуальный осмотр точек массы под рулевой колонкой и креплений щитка
Замер напряжения между корпусом приборов и минусовой клеммой АКБ при включенной нагрузке (допустимое отклонение – не более 0.5 В)
Проверку целостности проводников заземления тестером в режиме прозвонки

Типовая точка заземления	Признак неисправности	Способ восстановления
Болт крепления рулевой колонки	Коррозия резьбы, темные пятна на металле	Зачистка наждачной бумагой, обработка токопроводящей смазкой
Клеммы на задней стенке щитка	Окисление контактов, трещины в пайке	Перепайка соединений, установка дополнительных проводов массы
Кузовные точки возле педального узла	Следы ржавчины, ослабление крепежа	Замена болтов, нанесение антикоррозийного состава

Обязательно проверьте цепь дополнительного заземления, проложенную от аккумулятора к кузову – ее повреждение вызывает массовые сбои. Для профилактики раз в год очищайте контакты и подтягивайте крепеж, особенно после эксплуатации в условиях высокой влажности.

Деформация или прогар дорожек на печатной плате

Прогар или деформация токопроводящих дорожек на плате щитка приборов УАЗ Патриот – критичная неисправность, вызванная перегревом участков цепи. Основная причина – превышение допустимой нагрузки из-за коротких замыканий в подключенных датчиках, исполнительных механизмах или проводке. Особенно уязвимы цепи питания ламп подсветки, указателей поворотов и реле.

Тонкие дорожки не выдерживают токов КЗ: металлизация плавится или отслаивается от текстолитовой основы, образуя разрывы. Деформация часто сопровождается потемнением платы, вздутием или характерным запахом гари. Проблема усугубляется использованием плат с недостаточным запасом по току и старением материалов.

Типичные последствия и методы диагностики

Частичный отказ приборов: перестают работать отдельные сегменты (например, указатели уровня топлива или тахометр).
Нестабильная работа подсветки: мерцание, затемнение секций или полное отключение.
"Плавающие" показания: спидометр или температурный датчик выдают хаотичные значения.

Для выявления дефекта необходим визуальный осмотр тыльной стороны платы при снятом щитке. Проверяют целостность дорожек мультиметром в режиме прозвонки, уделяя внимание:

Зонам подключения разъемов.
Участкам возле мощных резисторов и реле.
Точкам пайки ламп и светодиодов.

Признак	Воздействие на работу
Почернение дорожки	Увеличение сопротивления, перегрев соседних элементов
Отслоение проводника	Полный обрыв сигнала или питания
Обугливание текстолита	Потеря изоляции, риск замыкания смежных цепей

Восстановление возможно методом перепайки "перемычек" монтажным проводом поверх поврежденного участка, но это временное решение. При масштабных повреждениях требуется замена платы. Для профилактики обязательна проверка потребления тока цепями и замена перегоревших ламп только штатными аналогами.

Отказ датчика включения стояночного тормоза

Неисправность датчика стояночного тормоза проявляется постоянным свечением или миганием соответствующего индикатора на панели приборов УАЗ Патриот, независимо от фактического положения рычага. Это происходит из-за нарушения контакта в цепи датчика, расположенного у основания ручника.

Основная опасность дефекта – некорректная работа системы ABS и ESP, которые получают ложный сигнал о активированном тормозе. ЭБУ двигателя может переходить в аварийный режим, ограничивая мощность, а также блокируется активация круиз-контроля.

Распространённые причины и решения

Частые проблемы и методы их устранения:

Окисление контактов – датчик подвержен коррозии из-за влаги и грязи. Требуется очистка контактной группы и нанесение токопроводящей смазки.
Обрыв проводки – провода перетираются в районе крепления рычага. Необходима проверка мультиметром и замена повреждённых участков.
Механическая поломка кнопки – износ пластиковых элементов внутри датчика. Решение – замена узла (артикул 3160-3508250).
Короткое замыкание – "уходит" масса на кузов через повреждённую изоляцию. Проверяется прозвонкой цепи на КЗ.

Для диагностики снимите центральный тоннель, отсоедините разъём датчика и замкните контакты провода, идущего к панели приборов. Если индикатор гаснет – неисправен сам датчик или рычаг не воздействует на него.

Нарушение калибровки указателя уровня топлива

Основная проблема проявляется в некорректном отображении остатка горючего: стрелка хаотично колеблется, зависает на определённых значениях или показывает "пустой" бак при наличии топлива. Это создаёт риск внезапной остановки из-за неожиданного расхода топлива и усложняет планирование дальних поездок.

Источником сбоя часто становится датчик уровня топлива (поплавковый механизм) в баке. Его контактная группа изнашивается от постоянного трения, а резисторные дорожки окисляются или покрываются грязью, что искажает передаваемый на приборную панель сигнал. Реже виноваты плохие контакты в разъёмах или повреждение проводки.

Типичные признаки и решения

Стрелка не поднимается после заправки: проверьте целостность поплавка (может терять герметичность и тонуть)
Скачки показаний при поворотах: очистите контакты датчика и колодку подключения
Постоянное положение на нуле: прозвоните цепь мультиметром, замените датчик при отсутствии сопротивления

Симптом	Вероятная причина	Способ устранения
Показания уменьшаются рывками	Износ резистивного слоя датчика	Замена датчика уровня топлива
Стрелка лежит на максимуме	Короткое замыкание в цепи	Поиск повреждённой проводки

Для точной диагностики снимите датчик и проверьте сопротивление при ручном перемещении поплавка: плавное изменение значений указывает на исправность, скачки – на необходимость замены. Важно! Калибровка нового датчика выполняется при установке в пустой бак – стрелка должна точно указывать на нулевую отметку.

Сбои в работе иммобилайзера через индикацию панели

Основным индикатором проблем с иммобилайзером на панели приборов УАЗ Патриот служит моргающая или постоянно горящая красная светодиодная лампа в виде ключа (иконка автомобиля с ключом внутри). В штатном режиме она должна погаснуть через 2-3 секунды после включения зажигания, подтверждая распознавание чипа. Устойчивое свечение или мигание сигнализирует об ошибке идентификации, блокирующей запуск двигателя.

Проблема часто сопровождается отсутствием реакции стартера на поворот ключа и может сочетаться с индикацией "иммо" на одометре (если установлен бортовой компьютер). Характерный признак – самопроизвольная активация блокировки при работающем моторе, что проявляется резким прекращением подачи топлива и остановкой двигателя с одновременным загоранием индикатора.

Типичные причины и диагностика

Неисправность ключа: повреждение чипа, разряд батарейки в брелоке, механические дефекты.
Сбой антенны иммобилайзера: обрыв проводов, окисление контактов вокруг замка зажигания.
Ошибка ЭБУ: программный сбой или потеря связи с иммобилайзером.
Проблемы с проводкой: коррозия разъемов панели приборов, повреждение CAN-шины.

Индикация	Значение	Действия
Лампа не гаснет	Система не видит ключ	Проверить батарейку, использовать второй ключ, диагностировать антенну
Лампа мигает	Ошибка авторизации	Перезапустить зажигание, сбросить ошибку сканером
Индикация + гаснет двигатель	Активация блокировки	Экстренная перепривязка ключей у дилера

Критично: При повторяющихся сбоях обязательна компьютерная диагностика для считывания кодов ошибок из ЭБУ и иммобилайзера. Самостоятельные манипуляции (кроме замены батарейки) часто приводят к полной блокировке системы.

Проблемы с подсветкой селектора АКПП

Подсветка селектора автоматической коробки передач (АКПП) на УАЗ Патриот обеспечивает видимость положения рычага в темное время суток. Распространенная проблема проявляется как частичное или полное погасание лампочек, что затрудняет определение текущего режима (P, R, N, D, L) без дополнительного освещения.

Основные причины неисправности связаны с особенностями конструкции и эксплуатации: перегорание миниатюрных ламп накаливания, окисление контактов в разъемах или повреждение дорожек на гибком шлейфе, соединяющем селектор с приборной панелью. Особенно критично это проявляется при частом переключении передач в условиях вибрации и пыли.

Типовые неполадки и их признаки

Полное отсутствие подсветки – чаще вызвано обрывом цепи питания, отходом разъема или перегоранием предохранителя F17 (15А) в монтажном блоке.
Мигание или неравномерное свечение – свидетельствует о плохом контакте в шлейфе, коррозии клемм или межвитковом замыкании в обмотке ламп.
Локальное затемнение сегментов (например, не горит только режим "D") – указывает на выход из строя конкретной лампочки или отслоение токопроводящих дорожек.

Симптом	Вероятная причина	Способ проверки
Подсветка не включается при активации габаритов	Обрыв провода "массы", неисправность реле освещения	Тестером прозвонить цепь от селектора до кузова
Гаснет при движении по неровностям	Перелом шлейфа, вибрационное отключение разъема	Визуальный осмотр шлейфа на предмет заломов

Окисление контактов для сигнальных контрольных ламп

Окисление контактов на разъёмах панели приборов – частая причина некорректной работы сигнальных ламп УАЗ Патриот. Процесс возникает из-за проникновения влаги, перепадов температур и естественного старения материалов. Особенно уязвимы контакты ламп, расположенных в нижней части щитка приборов (например, индикаторов поворотов или аварийной сигнализации), где выше риск скопления конденсата.

Проблема проявляется хаотично: лампы могут гореть тускло, мигать без команды водителя, не зажигаться вовсе или активироваться при вибрации кузова. Диагностика усложняется тем, что аналогичные симптомы возникают при перегорании самой лампочки или неисправностях реле, но первопричиной часто выступает именно нарушение проводимости в контактной группе.

Ключевые аспекты проблемы

Локализация: Чаще страдают контакты штекерных разъёмов, подключаемых к задней части панели приборов, особенно в местах с плохой герметизацией (например, возле уплотнителей ветрового стекла).
Последствия:
- Ложные срабатывания сигнальных ламп ("моргание" при движении по неровностям)
- Потеря индикации критических систем (давление масла, заряд АКБ, тормоза)
- Неработоспособность указателей поворотов на панели
Диагностика: Требует демонтажа щитка приборов и визуальной проверки контактных площадок на:
- Наличие белого или зеленоватого налёта (окислы)
- Потемнение металла от перегрева при плохом контакте
- Механические повреждения клемм (разжатие, деформация)

Методы устранения: Очистку выполняют мелкой наждачной бумагой («нулёвкой») или специальным контактным очистителем. Для предотвращения рецидива обработанные поверхности защищают токопроводящей смазкой (например, LIQUI MOLY Electronic-Spray). При сильной коррозии или разрушении контактов необходима замена разъёма или пайка новых клемм.

Профилактическая мера	Эффект
Герметизация стыков ветрового стекла и уплотнителей дверей	Снижение влажности в зоне установки панели
Нанесение диэлектрической смазки после чистки	Защита от окисления на 1-2 года
Регулярная проверка разъёмов (раз в 2 года)	Раннее выявление начальной стадии коррозии

Важно: При очистке контактов обязательна полная разборка панели и отключение АКБ. Неаккуратные действия могут повредить хрупкие пластиковые фиксаторы щитка приборов или дорожки печатной платы.

Попадание влаги внутрь корпуса панели

Основной причиной проникновения воды в корпус щитка приборов УАЗ Патриот являются нарушенные уплотнители ветрового стекла или люка в крыше. Со временем резиновые элементы теряют эластичность, растрескиваются или деформируются, создавая зазоры. Дождевая вода или влага от мойки просачивается через эти щели, стекает по внутренним конструкциям и скапливается в нижней части панели.

Особенно критично повреждение уплотнителя в районе крепления зеркала заднего вида или антенны – влага напрямую попадает на тыльную сторону приборного щитка. Дополнительным фактором риска служит неправильная установка "лобовика" после ремонта или заводской брак при монтаже стекла. Конденсат также образуется при перепадах температур, если влажный воздух проникает внутрь через микротрещины.

Последствия и симптомы

Коррозия контактов и дорожек электронной платы – главная опасность. Вода вызывает короткие замыкания и окисление металлических элементов. Это проявляется так:

Мигание или полное отключение подсветки приборов
Самопроизвольное срабатывание указателей поворотов/аварийки
Сбои в работе спидометра, тахометра, датчиков топлива/температуры
Появление "призрачных" ошибок на дисплее бортового компьютера

Длительное воздействие влаги приводит к необратимым повреждениям:

Разрушение паяных соединений контроллера
Электролитическая коррозия медных проводников
Вздутие жидкокристаллических дисплеев
Замыкание светодиодной подсветки

Уязвимые компоненты	Характер повреждений
Блок управления приборкой	Короткое замыкание, окисление разъемов
Шлейфы подключения	Обрыв токоведущих дорожек
Датчики уровня топлива	Искажение показаний из-за коррозии
Кнопки управления	Залипание контактов, нарушение проводимости

Для профилактики обязательна периодическая проверка герметичности уплотнений и немедленное устранение зазоров. При первых признаках попадания влаги требуется демонтаж панели для просушки и обработки контактов водоотталкивающим спреем. В запущенных случаях необходима замена электронных компонентов.

Полное отсутствие подсветки в темное время суток

Основной причиной полного исчезновения подсветки приборной панели УАЗ Патриот считается перегорание лампочек общего освещения щитка. Одновременный выход из строя нескольких источников света происходит из-за естественного износа или вибрационных нагрузок, характерных для внедорожной эксплуатации.

Не менее распространённой проблемой выступает нарушение контактов в монтажном блоке предохранителей. Коррозия клемм, ослабление фиксации или окисление разъёмов приводят к пропаданию питания всей цепи подсветки. Особенно критичны неполадки в предохранителе F16 (15А), отвечающем за эту систему.

Другие вероятные причины

Выход из строя реостата регулировки яркости на рулевой колонке
Обрыв проводки в жгуте за приборной панелью
Отказ контроллера панели приборов или его ПО
Короткое замыкание в цепи габаритных огней

Элемент цепи	Признаки неисправности
Предохранитель F16	Параллельное отключение подсветки пепельницы
Реостат яркости	Неравномерное мерцание при повороте регулятора
Контактная группа	Окисленные клеммы в монтажном блоке

Нарушение передачи данных от блока управления двигателем

Основная проблема заключается в некорректном обмене информацией между ЭБУ двигателя и приборной панелью через CAN-шину. Это проявляется как хаотичное отображение параметров: спидометр и тахометр зависают на нуле или показывают неверные значения, а индикатор "Check Engine" активируется без явных причин.

Электронные системы перестают получать критически важные данные: текущие обороты двигателя, температуру охлаждающей жидкости, уровень топлива и информацию о пробеге. Водитель теряет возможность контролировать рабочие параметры автомобиля в реальном времени, что создает риски для безопасности.

Типичные источники сбоев

Распространенные причины нарушения коммуникации включают:

Физические повреждения проводки – переломы проводов CAN-шины в районе гофры рулевой колонки или под приборной панелью
Окисление контактов в разъемах ЭБУ (расположен под капотом) или колодках щитка приборов
Снижение напряжения в бортовой сети из-за неисправного генератора или АКБ
Программные сбои в блоке управления двигателем M74

Для диагностики требуется последовательная проверка:

Сканирование кодов ошибок через диагностический разъем OBD-II
Тестирование целостности CAN-линий мультиметром
Визуальный осмотр разъемов на предмет коррозии
Мониторинг напряжения бортовой сети под нагрузкой

При устранении неполадок чаще всего выполняют:

Действие	Результат
Замена поврежденных участков проводки	Восстановление физической целостности CAN-шины
Чистка контактов разъемов	Улучшение качества электрического соединения
Перепрошивка ЭБУ	Коррекция программных ошибок передачи данных

Выход из строя шагового двигателя стрелок

Основная проблема проявляется в некорректном отображении показаний спидометра, тахометра или указателей уровня топлива и температуры. Стрелки начинают "зависать" в одном положении, хаотично дергаться при движении или полностью перестают реагировать на изменения параметров. Особенно критично это сказывается на контроле скорости и оборотов двигателя, что создает прямую угрозу безопасности.

Причина кроется в износе щеточного узла шагового электродвигателя или межвитковых замыканиях в обмотках. Механический износ усиливается из-за постоянных микровибраций кузова внедорожника. Дополнительным фактором является окисление контактов на фишке подключения из-за попадания влаги через неплотности щитка приборов.

Типичные признаки неисправности

Стрелка спидометра "прыгает" при наборе скорости
Указатель уровня топлива замирает на месте после заправки
Тахиметр показывает "ноль" при работающем двигателе
Одновременный отказ нескольких указателей

Последовательность диагностики

Проверка контактной группы на фишке щитка приборов
Тестирование напряжения на разъеме шагового двигателя
Замер сопротивления обмоток мультиметром
Визуальный осмотр шестерен привода на предмет сколов

Компонент	Нормальное сопротивление	Признак неисправности
Обмотка статора A	160±5 Ом	Обрыв или значение >200 Ом
Обмотка статора B	160±5 Ом	Короткое замыкание (<50 Ом)

Важно: Попытки ремонта двигателя разборкой и чисткой обычно дают временный эффект. При подтверждении неисправности рекомендована замена всего блока стрелки с калибровкой на специальном стенде. Установка б/у узлов с разборки часто приводит к повторному отказу через 3-6 месяцев эксплуатации.

Слетание или истирание фиксаторов крепежных элементов

Одной из распространенных проблем, с которой сталкиваются владельцы УАЗ Патриот, является частичное или полное слетание пластиковых фиксаторов, удерживающих щиток приборов на месте, или их физическое истирание. Эти элементы, обычно представляющие собой клипсы, пистоны или "грибки", подвержены износу и поломкам из-за материала изготовления и постоянных вибраций.

Причиной этого чаще всего становится усталость пластика самих фиксаторов или ответных пазов на кузове/каркасе щитка. Неосторожный демонтаж панели (например, при замене лампочек или установке дополнительного оборудования) также легко приводит к поломке хрупких защелок или срыву их шлицов. Особенно уязвимы фиксаторы по краям панели и в районе рулевой колонки.

Последствия и способы решения

Основным непосредственным последствием слетевших или стершихся фиксаторов является появление характерного дребезжания и скрипов панели приборов при движении по неровностям. Панель теряет жесткую фиксацию, начинает вибрировать и биться о элементы каркаса. В запущенных случаях возможны:

Подклинивание или самопроизвольное выключение кнопок на панели из-за смещения.
Усиление посторонних шумов в салоне, что снижает комфорт.
Повреждение проводки или разъемов за панелью из-за ее излишней подвижности.

Решения данной проблемы сводятся к замене неисправных крепежных элементов:

Покупка оригинальных фиксаторов: Самый правильный путь – приобрести новые клипсы/пистоны по каталожному номеру у официального дилера или в специализированных магазинах автозапчастей для УАЗ.
Использование универсальных аналогов: Если оригинал недоступен, можно подобрать подходящие по размеру и типу универсальные пластиковые пистоны или клипсы из автомобильных наборов крепежа.
Альтернативное крепление: В крайних случаях или для дополнительной фиксации (особенно если посадочные места повреждены) некоторые водители аккуратно используют короткие саморезы с пресс-шайбой, предварительно убедившись в безопасности такого решения (отсутствие проводов и механизмов за точкой крепления). Однако это не рекомендуется и может затруднить будущий демонтаж.

При установке новых фиксаторов крайне важно проводить монтаж панели аккуратно, без перекоса и излишнего усилия, чтобы не повредить крепежи сразу же. Регулярная проверка состояния фиксаторов при снятии панели (например, для замены ламп) поможет вовремя выявить и заменить изношенные элементы.

Неисправности датчика давления масла в двигателе

Основная проблема проявляется в ложном срабатывании контрольной лампы давления масла на приборной панели. Водитель видит постоянное или периодическое свечение индикатора, хотя реальный уровень масла в норме, а давление соответствует техническим требованиям двигателя.

Другая распространенная ситуация – полное отсутствие реакции лампы при включении зажигания или во время работы мотора. Это особенно опасно, так как скрывает реальные неполадки системы смазки, например, падение давления из-за износа масляного насоса или засорения фильтра.

Характерные признаки и причины

Ложное срабатывание сигнальной лампы: вызывается замыканием проводки датчика на массу, внутренним коротким замыканием в самом датчике, или окислением контактов.
Отсутствие сигнала лампы: происходит при обрыве электрической цепи датчика, выходе из строя мембраны или контактной группы датчика, перегорании лампочки на панели.
Некорректные показания: возможны при частичном засорении масляного канала к датчику или износе его внутренних компонентов, дающих неточный сигнал.

Важно немедленно проверить реальное давление масла механическим манометром при появлении сигнала на панели. Если оно в норме – диагностируют цепь датчика и его состояние. Игнорирование неисправности приводит к риску масляного "голодания" двигателя или невозможности вовремя обнаружить критическую поломку.

Царапины и потертости декоративной рамки панели

Декоративная пластиковая рамка приборного щитка УАЗ Патриот подвержена механическим повреждениям даже при минимальном контакте с твердыми предметами. Потертости часто возникают в зонах частого касания пальцами: вокруг замка зажигания, регуляторов освещения или кнопок стеклоподъемников. Особенно заметны дефекты на глянцевых вариантах отделки, где царапины создают контрастные белесые линии.

Некачественный мягкий пластик склонен к истиранию верхнего слоя при регулярной эксплуатации. Агрессивные химические средства для ухода за салоном ускоряют процесс разрушения поверхности, вызывая появление мутных пятен и микротрещин. В зимний период риск повреждений возрастает из-за контакта с жесткой одеждой или аксессуарами (молнии, пряжки ремней).

Основные причины и последствия

Ключевые факторы, усугубляющие проблему:

Абразивное воздействие: песок, пыль или металлические частицы на перчатках/тряпках при протирке
Конструктивные особенности: острые края элементов крепления на тыльной стороне рамки
УФ-деградация: выцветание и хрупкость пластика под солнцем

Последствия повреждений:

Потеря эстетики салона и снижение визуальной стоимости авто
Накопление грязи в микроцарапинах, сложность очистки
Ослабление фиксаторов рамки при глубоких сколах

Тип повреждения	Локализация	Способ устранения
Поверхностные потертости	Центральная часть вокруг приборов	Полировка пастой с последующей антистатической обработкой
Глубокие царапины	Нижний край у рулевой колонки	Шпатлевка + окраска в цвет салона
Трещины	Зоны крепежных отверстий	Замена рамки (артикул 3163-3803010)

Неполное зажигание сигнальной лампы Check Engine

Неполное зажигание лампы "Check Engine" на приборной панели УАЗ Патриот проявляется как тусклое, мерцающее свечение или полное отсутствие индикации при включении зажигания перед запуском двигателя. Эта неисправность критична, так как лампа служит ключевым элементом самодиагностики: ее нормальное зажигание и последующее гашение подтверждают исправность системы управления двигателем и готовность к запуску.

Отсутствие корректной индикации лишает водителя оперативного сигнала о возникновении аварийных ошибок ЭБУ двигателя (например, связанных с датчиками, топливной системой или катализатором). Это может привести к незамеченному переходу двигателя в аварийный режим, повышенному расходу топлива, потере мощности и потенциальным серьезным поломкам из-за несвоевременной диагностики.

Основные причины неисправности

Проблемы чаще всего связаны с цепями питания и управления лампой:

Неисправность самой лампы (перегорание нити накала, плохой контакт в патроне).
Окисление или нарушение контактов в разъемах приборной панели (особенно штекер Х1) или ЭБУ двигателя.
Обрыв или замыкание проводки между комбинацией приборов и блоком управления двигателем (цепь управления лампой).
Проблемы с массой (GND) приборного щитка или ЭБУ.
Сбой или неисправность ЭБУ двигателя, не формирующего сигнал на тестирование лампы.
Дефекты комбинации приборов (трещины на плате, холодные пайки, выход из строя драйвера лампы).

Диагностика и устранение

Для выявления причины требуется последовательная проверка:

Визуальный осмотр: Проверить целостность лампы Check Engine и ее патрона. Осмотреть разъемы приборной панели и ЭБУ на предмет окислов, подгораний, неплотной посадки.
Проверка цепи питания лампы: С помощью мультиметра убедиться в наличии +12В на соответствующем контакте лампы при включенном зажигании.
Проверка цепи управления: Проверить целостность провода от комбинации приборов до ЭБУ и качество "массы". ЭБУ зажигает лампу, замыкая управляющий провод на массу. При включении зажигания этот провод должен кратковременно "садиться" на массу (проверяется мультиметром в режиме прозвонки или осциллографом).
Диагностика ЭБУ: Считать ошибки сканером через диагностический разъем OBD-II. Даже при неработающей лампе ошибки могут регистрироваться в памяти ЭБУ.
Проверка комбинации приборов: Если питание и сигнал управления от ЭБУ поступают исправно, вероятна неисправность самой платы приборов (требуется ремонт или замена щитка).

Симптом	Вероятная причина
Лампа не зажигается вообще	Перегоревшая лампа, обрыв питания/массы, обрыв цепи управления, сбой ЭБУ
Лампа горит тускло или мерцает	Плохой контакт (разъем, патрон лампы, масса), слабое питание, начинающийся обрыв провода
Лампа зажигается, но не гаснет после пуска	Наличие активной ошибки в ЭБУ, КЗ цепи управления на массу

Важно: После устранения механической причины (контакты, проводка, лампа) или замены приборного щитка может потребоваться сброс ошибок ЭБУ диагностическим сканером.

Проблемы с яркостью регулировки подсветки

Одной из распространенных проблем, с которой сталкиваются владельцы УАЗ Патриот, является неисправность или некорректная работа системы регулировки яркости подсветки приборной панели. Водители отмечают, что функция изменения интенсивности свечения элементов щитка либо работает с перебоями, либо полностью отсутствует.

Это проявляется в том, что подсветка постоянно горит на максимальной яркости независимо от положения регулятора, либо на минимальной, либо вовсе не реагирует на его вращение. Иногда яркость изменяется скачкообразно или только в определенном положении ручки.

Основные причины неисправности

Сбой в работе регулировки яркости обычно вызван следующими факторами:

Выход из строя реостата (регулятора яркости): Самый частый виновник. Механический износ дорожек потенциометра или внутренний обрыв приводят к потере контакта и невозможности плавно изменять сопротивление.
Проблемы с электропроводкой: Обрыв или повреждение проводов, идущих от реостата к комбинации приборов или к блоку предохранителей/реле. Коррозия или нарушение изоляции также нарушают цепь.
Плохой контакт в разъемах: Окисление контактов в колодках, соединяющих реостат с жгутом проводов или жгут проводов с самой комбинацией приборов. Плохая "посадка" разъема тоже может быть причиной.
Неисправность самой комбинации приборов: Реже, но возможны внутренние проблемы платы щитка, отвечающей за управление подсветкой.

Симптом	Наиболее вероятная причина
Подсветка горит всегда на максимуме	Обрыв цепи регулировки, выход из строя реостата (обрыв), плохой контакт "массы" реостата
Подсветка не горит совсем или очень тускло (при работающих габаритах)	Проблемы с питанием подсветки, обрыв цепи после реостата, полное замыкание реостата
Яркость меняется рывками или только в одном положении	Износ дорожек реостата, плохой контакт в разъемах или на клеммах реостата
Регулировка не работает только ночью (с габаритами)	Проблема в цепи включения реостата (часто связана с сигналом габаритов)

Для диагностики рекомендуется начать с визуального осмотра разъемов и проводов в районе реостата (обычно расположен на панели под рулем или на блоке выключателей) и комбинации приборов. Проверка мультиметром сопротивления реостата при его вращении помогает выявить обрывы или "мертвые" зоны. Замена реостата – наиболее распространенное решение этой проблемы.

Отказ индикации включения полного привода

Основная проблема проявляется в отсутствии подсветки значка полного привода (4WD) на приборной панели при переключении режимов. Водитель не получает визуального подтверждения активации системы, что затрудняет контроль за состоянием трансмиссии в реальном времени.

Неисправность может возникать как при ручном, так и при электронном управлении приводом. Ситуация особенно критична при движении по бездорожью, когда ошибочное восприятие режима работы трансмиссии способно привести к повышенным нагрузкам на узлы или потере управляемости.

Причины и диагностика неисправности

Распространённые источники отказа:

Неисправность датчика положения раздаточной коробки – окисление контактов или механический износ элемента, передающего сигнал на панель приборов.
Обрыв проводки в цепи между раздаткой, блоком управления и комбинацией приборов. Часто повреждается в гофре рулевой колонки или у жгута возле кузовного люка.
Перегорание лампочки/светодиода индикатора внутри щитка приборов. Характерно для старых модификаций с ламповой подсветкой.
Сбой программного обеспечения бортового компьютера или ошибки CAN-шины, искажающие передачу сигналов.
Коррозия контактов на фишках подключения панели приборов или разъёме раздаточной коробки.

Для диагностики выполняют:

Проверку мультиметром целостности цепи от датчика раздатки до приборного щитка.
Тестирование сопротивления датчика положения при переключении режимов (норма: 0.8–2.4 кОм).
Сканирование ошибок через OBD-разъём с фокусом на коды P1874, P1876, C1210.
Визуальный осмотр контактов и разъёмов на предмет окисления.

Причина	Признак	Решение
Отказ датчика	Нет сигнала при прозвонке цепи	Замена датчика (арт. 31607-3101130)
Обрыв проводов	Наличие замыкания на массу	Ремонт жгута, замена кембриков
Проблема панели	Индикаторы других систем горят	Разборка щитка, замена подсветки

Важно! Игнорирование неисправности ведёт к риску повреждения раздаточной коробки из-за непреднамеренного включения/выключения 4WD под нагрузкой. При обнаружении дефекта рекомендуется временно контролировать положение рычага раздатки механически до устранения поломки.

Ложное срабатывание сигнала перегрева двигателя

Ложная активация индикатора перегрева двигателя на панели приборов УАЗ Патриот – частая проблема, вводящая водителей в заблуждение. Несмотря на отсутствие реального перегрева мотора, сигнал загорается, провоцируя необоснованные остановки и беспокойство.

Данная неисправность мешает объективно оценивать состояние двигателя и может маскировать другие технические проблемы. Важно оперативно выявить источник ложного срабатывания для предотвращения более серьёзных поломок.

Основные причины и методы устранения

Ключевые источники проблемы:

Неисправный датчик температуры (в блоке цилиндров) – выдаёт некорректные данные из-за внутреннего повреждения или загрязнения контактов.
Окисление/обрыв проводки – нарушение целостности проводов от датчика к панели приборов или "массовый" контакт.
Сбои в электронном блоке управления (ЭБУ) – ошибки обработки сигнала датчика.
Короткое замыкание в цепи сигнальной лампы – например, из-за перетёртой изоляции.

Последствия игнорирования:

Беспорядочные аварийные остановки в пути
Невозможность отследить реальный перегрев
Потеря времени на проверку несуществующих неполадок системы охлаждения

Диагностика и решения:

Метод проверки	Способ устранения
Тестирование датчика мультиметром (сравнение сопротивления с номиналом при разной температуре)	Замена датчика при отклонениях от нормы
Визуальный осмотр проводки на предмет обрывов, коррозии клемм, повреждения изоляции	Очистка контактов, замена проводов, восстановление "массы"
Считывание ошибок ЭБУ через диагностический разъём OBD-II	Сброс ошибок, перепрошивка или замена блока управления
Проверка цепи сигнальной лампы тестером	Устранение замыкания, изоляция повреждённых участков

Сбившиеся показания бортового компьютера

Одной из частых проблем с панелью приборов УАЗ Патриот являются некорректные или самопроизвольно сбрасывающиеся показания бортового компьютера. Водители сталкиваются с внезапным обнулением суточного пробега, сбросом среднего расхода топлива или неверным отображением остатка хода на имеющемся топливе. Такие сбои возникают спонтанно, часто при запуске двигателя или во время движения, что затрудняет прогнозирование и контроль параметров поездки.

Основная опасность сбившихся показаний кроется в потере актуальных данных для анализа расхода топлива и планирования дозаправок. Особенно критично это проявляется при движении по бездорожью или в длительных поездках, когда точная информация о реальном остатке топлива и пройденном расстоянии жизненно важна. Неверные данные могут привести к неожиданному опустошению бака или искажению статистики эксплуатации.

Типичные проявления и причины

Обнуление суточного пробега – вызывается плохим контактом в разъёмах щитка приборов или перебоями питания.
Сброс среднего расхода топлива – часто связано с нестабильным напряжением в бортовой сети или устаревшим ПО контроллера.
Ошибочный расчет "остатка хода" – возникает при сбоях датчика уровня топлива или ошибках калибровки БК.

Симптом	Вероятная причина	Последствия для водителя
Самопроизвольный сброс данных	Плохая "масса" кузова, окисление клемм АКБ	Потеря статистики поездки, невозможность контроля топливной экономичности
Скачки показаний	Неисправность генератора, старения конденсаторов на плате	Ошибочные решения о дозаправке, риск остановки с пустым баком
Фиксация неверных значений	Сбой ПО, повреждение дорожек на плате	Искажение данных для ТО, некорректное планирование сервиса

Для устранения проблем требуется последовательная диагностика: проверка качества контактов массы, тестирование напряжения на разъёме щитка приборов, обновление прошивки БК. При отсутствии результата – замена платы бортового компьютера или всего комбинации приборов. Регулярная профилактика клемм АКБ и контроль работы генератора снижают риски возникновения сбоев.

Западание или залипание кнопок сброса суточного пробега

Распространённой неисправностью щитка приборов УАЗ Патриот является залипание кнопки сброса суточного пробега, расположенной рядом со спидометром. Водители отмечают, что кнопка перестаёт возвращаться в исходное положение после нажатия, фиксируясь в углублённом состоянии. Это приводит к постоянному сбросу показаний одометра при движении или полной блокировке функции.

Проблема возникает из-за износа пластиковых направляющих кнопки и загрязнения механизма. Пыль, мелкий мусор и остатки смазки накапливаются в посадочном гнезде, препятствуя свободному ходу элемента. В холодное время года ситуацию усугубляет загустение технических жидкостей внутри узла.

Основные причины и методы решения

Загрязнение механизма: частицы пыли проникают через щели панели, смешиваясь со смазкой и образуя липкую массу. Для устранения требуется демонтаж щитка приборов и очистка кнопки спиртовым раствором.
Деформация пластиковых элементов: направляющие кнопки истираются или трескаются от частого нажатия. Необходима замена кнопки или всего блока спидометра.
Отслоение резинового уплотнителя: контактная площадка под кнопкой теряет эластичность. Решение – установка нового уплотнителя из ремкомплекта.

Важно: При первых признаках залипания избегайте чрезмерного давления на кнопку – это провоцирует поломку креплений. Временное решение – обработка механизма аэрозолем-очистителем контактов без разборки панели через технологические зазоры.

Разрыв жил проводки за приборным щитком

Основная причина разрыва жил – постоянные вибрации кузова и естественное старение изоляции. Проводка за щитком приборов подвергается механическим нагрузкам при движении по бездорожью, что приводит к перетиранию оболочек и надлому тонких медных проводников. Особенно уязвимы пучки в зонах перегибов или возле крепежных клипс.

Поврежденные жилы вызывают прерывистый контакт в цепи, что проявляется в хаотичном поведении приборов: стрелки спидометра или тахометра "прыгают", указатели уровня топлива или температуры работают некорректно, пропадает подсветка шкал или загораются "случайные" лампы ошибок. В критичных случаях возможен полный отказ части приборов.

Способы диагностики и ремонта

Визуальный осмотр: Снятие защитной панели под рулевой колонкой и частичная разборка щитка приборов для доступа к жгутам. Поиск потертостей, переломов или окисления.
Прозвонка мультиметром: Проверка целостности подозрительных проводов при покачивании жгута для имитации вибрации.
Замена поврежденных участков: Вырезание дефектного фрагмента с последующей спайкой нового провода (с запасом длины!) и термоусадкой. Недопустимы "скрутки" без изоляции.
Дополнительная защита: Обмотка жгутов мягкой гофрой или фиксация хомутами вдали от острых кромок металла.

Признак неисправности	Возможный оборванный провод
Не работает спидометр/одометр	Сигнальный кабель от датчика скорости (оранжевый/черный)
Стрелка температуры "врет" или не двигается	Провод к датчику температуры ОЖ (часто зеленый/белый)
Мигает подсветка щитка	Массовый провод (черный) или "+" подсветки (серый)

Выход из строя контроллера управления панелью

Контроллер управления панелью приборов (бортовой компьютер) является ключевым узлом, обрабатывающим сигналы датчиков и управляющим индикацией. Его полный или частичный отказ приводит к критическому нарушению функциональности щитка приборов.

Водители УАЗ Патриот сталкиваются с данной неисправностью при эксплуатации в сложных условиях: перепады температур, вибрации, повышенная влажность ускоряют износ электронных компонентов. Наиболее уязвимыми оказываются модели ранних годов выпуска.

Симптомы и последствия отказа контроллера

Характерные признаки неисправности контроллера:

Полное "замирание" приборов – отсутствие реакции стрелок спидометра/тахометра при включении зажигания
Ложные показания датчиков – хаотичное движение стрелок, отображение несуществующих неисправностей (CHECK ENGINE)
Сброс параметров – обнуление одометра, сбои в запоминании настроек бортового компьютера
Отказ подсветки – неравномерное свечение сегментов или полное отключение дисплея

Основные причины выхода из строя:

Причина	Последствие
Короткое замыкание в цепи питания	Перегорание дорожек на плате контроллера
Проникновение влаги через уплотнители	Коррозия контактов и окисление разъемов
Перепады напряжения бортовой сети	Выход из строя процессора или чипов памяти
Деградация пайки (термоциклирование)	Обрыв контактов микросхем после длительной эксплуатации

Эксплуатационные сложности при нерабочем контроллере:

Невозможность контроля скорости и оборотов двигателя
Отсутствие информации о критических параметрах (температура ОЖ, давление масла)
Потеря данных о текущем расходе топлива и пробеге
Блокировка сервисных функций: сброс ошибок, активация режимов

Список источников

При подготовке материалов о типичных неисправностях панели приборов УАЗ Патриот критически важна опора на проверенные данные. Анализ реального опыта владельцев и технические аспекты требуют перекрестного изучения авторитетных ресурсов.

Ниже приведен перечень ключевых категорий источников, использованных для сбора информации о распространенных проблемах щитка приборов данной модели:

Официальное руководство по эксплуатации и ремонту УАЗ Патриот (актуальные редакции)
Технические бюллетени и сервисные мануалы от производителя УАЗ
Специализированные автомобильные форумы (UAZ Patriot Club, UAZbuki, Drive2.ru/УАЗ)
Профильные тематические порталы (например, "За рулем", "Авторевю", "Колёса.ру")
Видеоразборы и диагностика на YouTube-каналах автоэлектриков и сервисов
Отчеты о самостоятельном ремонте в блогах владельцев УАЗ Патриот
Каталоги электрооборудования и схемы проводки для моделей Patriot
