Основные неисправности вакуумного усилителя тормозов Газели и их ремонт
Статья обновлена: 18.08.2025
Вакуумный усилитель тормозов – критически важный компонент тормозной системы автомобиля Газель. Он снижает усилие на педали тормоза, создавая дополнительное давление за счет разрежения от впускного коллектора двигателя.
Исправная работа усилителя напрямую влияет на безопасность управления автомобилем. Нарушение его герметичности или механические повреждения приводят к резкому ухудшению эффективности торможения и требуют немедленного вмешательства.
Основные признаки неисправности вакуумного усилителя
Твердая педаль тормоза при работающем двигателе – главный симптом. Для замедления требуется прикладывать значительно большее физическое усилие, чем обычно, особенно при резком торможении. Это прямо указывает на потерю вакуумного усиления.
Посторонние шипящие или свистящие звуки в районе педали тормоза или моторного щита при нажатии на педаль. Такой шум свидетельствует о разгерметизации системы и утечке вакуума через поврежденные шланги, уплотнители мембраны или корпуса усилителя.
Дополнительные симптомы
- Двигатель теряет обороты или глохнет при резком торможении на холостом ходу (вакуумный шланг соединен с впускным коллектором, утечка нарушает состав топливной смеси).
- Увеличенный свободный ход педали тормоза ("провал") перед началом эффективного торможения.
- Неравномерное усилие на педали: тормоза то "хватают" резко, то становятся излишне тугими.
- Следы тормозной жидкости внутри вакуумного усилителя (видно при снятии шланга со стороны ГТЦ) – признак течи из главного тормозного цилиндра через сальник, что повреждает мембрану усилителя.
Проверка герметичности вакуумного шланга своими руками
Повреждение вакуумного шланга – распространённая причина падения эффективности торможения. Утечки нарушают работу усилителя, заставляя водителя прикладывать большее усилие к педали. Проверку проводят при работающем двигателе, обращая внимание на посторонние звуки и целостность патрубка.
Начинают с визуального осмотра всего шланга от усилителя до впускного коллектора. Трещины, потертости, масляные потёки или размягчённые участки указывают на проблему. Особое внимание уделяют местам соединений и изгибам – там чаще возникают повреждения.
Методы диагностики
Аудиальный способ:
- Запустите двигатель и дайте ему поработать на холостых оборотах.
- Прислушайтесь к шипящим или свистящим звукам в районе шланга и соединений.
- Пережмите шланг пальцами – исчезновение звука подтверждает утечку в этом участке.
Проверка мыльным раствором:
- Приготовьте концентрированный раствор воды с хозяйственным мылом.
- Нанесите кисточкой или губкой на подозрительные участки шланга и места стыков.
- Наблюдайте за появлением пузырьков – они образуются в точках разгерметизации.
Тест на разрежение:
| Действие | Оценка результата |
| Заглушите двигатель | Нажмите педаль тормоза 3-5 раз до ощущения «жесткости» |
| Зафиксируйте педаль ногой | Запустите мотор – исправный усилитель создаст разрежение |
| Удерживайте педаль 30 сек. | Педаль должна плавно «провалиться» – если движение резкое, ищите утечку |
Важно: При обнаружении дефектов шланг заменяют целиком. Установка хомутов или изоленты на трещины – временное решение для доезда до СТО.
Диагностика обратного клапана усилителя тормозов
Обратный клапан предотвращает утечку вакуума из усилителя при остановке двигателя. Его неисправности приводят к снижению эффективности торможения, жесткой педали и повышенному усилию при нажатии. Основные дефекты включают разрыв мембраны, засорение каналов, износ уплотнителя или трещины в корпусе.
Проверка клапана выполняется при работающем и заглушенном двигателе. Признаками проблем являются шипение воздуха в салоне, медленное возвращение педали или отсутствие вакуумного запаса после нескольких нажатий на тормоз.
Методы диагностики
Визуальный осмотр:
- Проверить целостность резинового уплотнителя между клапаном и усилителем
- Убедиться в отсутствии трещин, перегибов или вздутий на шланге
- Осмотреть корпус клапана на предмет механических повреждений
Проверка герметичности:
- Заглушить двигатель после 2-3 минут работы на холостом ходу
- Нажать тормозную педаль 3-5 раз с интервалом в 3 секунды
- При исправном клапане: первое нажатие – мягкое, последующие становятся жестче
- При негерметичности: педаль сразу становится «каменной»
| Способ проверки | Исправный клапан | Неисправный клапан |
| Продувка ртом | Воздух проходит только в сторону усилителя | Воздух свободно движется в обоих направлениях |
| Отсоединение шланга | Слышен характерный хлопок при снятии | Отсутствие звука всасывания воздуха |
Тест вакуумметром: Подключить манометр к штуцеру клапана со стороны усилителя. При работающем двигателе стрелка должна показывать разрежение 0,5-0,7 Бар. Падение показателей ниже 0,3 Бар после остановки мотора указывает на разгерметизацию.
Тестирование целостности диафрагмы вакуумного корпуса
Проверка герметичности диафрагмы выполняется при работающем двигателе на холостых оборотах. Нажмите педаль тормоза 3-5 раз с интервалом 2 секунды для создания разрежения в камерах усилителя. Удерживайте педаль в нижнем положении с усилием 15-20 кгс.
Заглушите двигатель, сохраняя давление на педаль. Наблюдайте за поведением педали в течение 30 секунд: если диафрагма цела – педаль останется вжатой. При повреждении мембраны педаль начнет плавно подниматься вверх из-за падения разрежения.
Диагностика на заглушенном двигателе
Дополнительная проверка требует предварительного создания разрежения:
- Запустите двигатель на 1-2 минуты
- Резко заглушите мотор
- Сразу нажмите педаль тормоза
При исправной диафрагме первое нажатие будет мягким с коротким ходом. Последующие нажатия – тугими, так как вакуум не восстанавливается.
Критерии неисправности:
| Симптом | Причина |
|---|---|
| Педаль поднимается при удержании | Разрыв диафрагмы или нарушение герметичности корпуса |
| Тугой ход с первого нажатия | Полное отсутствие разрежения |
Обнаружение дефекта требует разборки усилителя и замены диафрагменного узла. Важно: параллельно проверьте герметичность вакуумного шланга и обратного клапана!
Контроль разрежения в системе вакуумного усилителя
Проверка разрежения выполняется для подтверждения герметичности системы и корректной работы вакуумного насоса (или отбора от впускного коллектора). Подключите вакуумметр к шлангу, идущему от источника разрежения к обратному клапану усилителя при работающем двигателе на холостом ходу.
Нормальное значение разрежения должно составлять не менее 450-500 мм рт. ст. (0,6-0,65 Бар). Стабильные показания свидетельствуют об исправности насоса/системы отбора. Падение ниже нормы или колебания стрелки указывают на утечку или неисправность насоса.
Методы проверки герметичности системы
После остановки двигателя разрежение должно удерживаться в системе минимум 30-60 секунд. Быстрое падение вакуума говорит об утечках:
- Шланги: Трещины, надрывы, неплотности в соединениях (особенно на обратном клапане и впускном коллекторе).
- Обратный клапан: Засорение или потеря герметичности (проверяется продувкой: воздух должен идти ТОЛЬКО от усилителя к насосу/коллектору).
- Корпус усилителя: Разгерметизация диафрагмы, повреждение уплотнителей главного штока или корпуса камер.
Для точной локализации утечки используйте мыльный раствор, нанося его на подозрительные соединения и корпус при работающем двигателе. Появление пузырей укажет проблемное место. Также пережмите шланг после обратного клапана плоскогубцами (с защитой от повреждения) при заглушенном моторе: если падение замедлилось, неисправен клапан или участок до него.
Важно: Перед проверкой убедитесь в чистоте и целостности вакуумного шланга на всем протяжении и правильности его подключения.

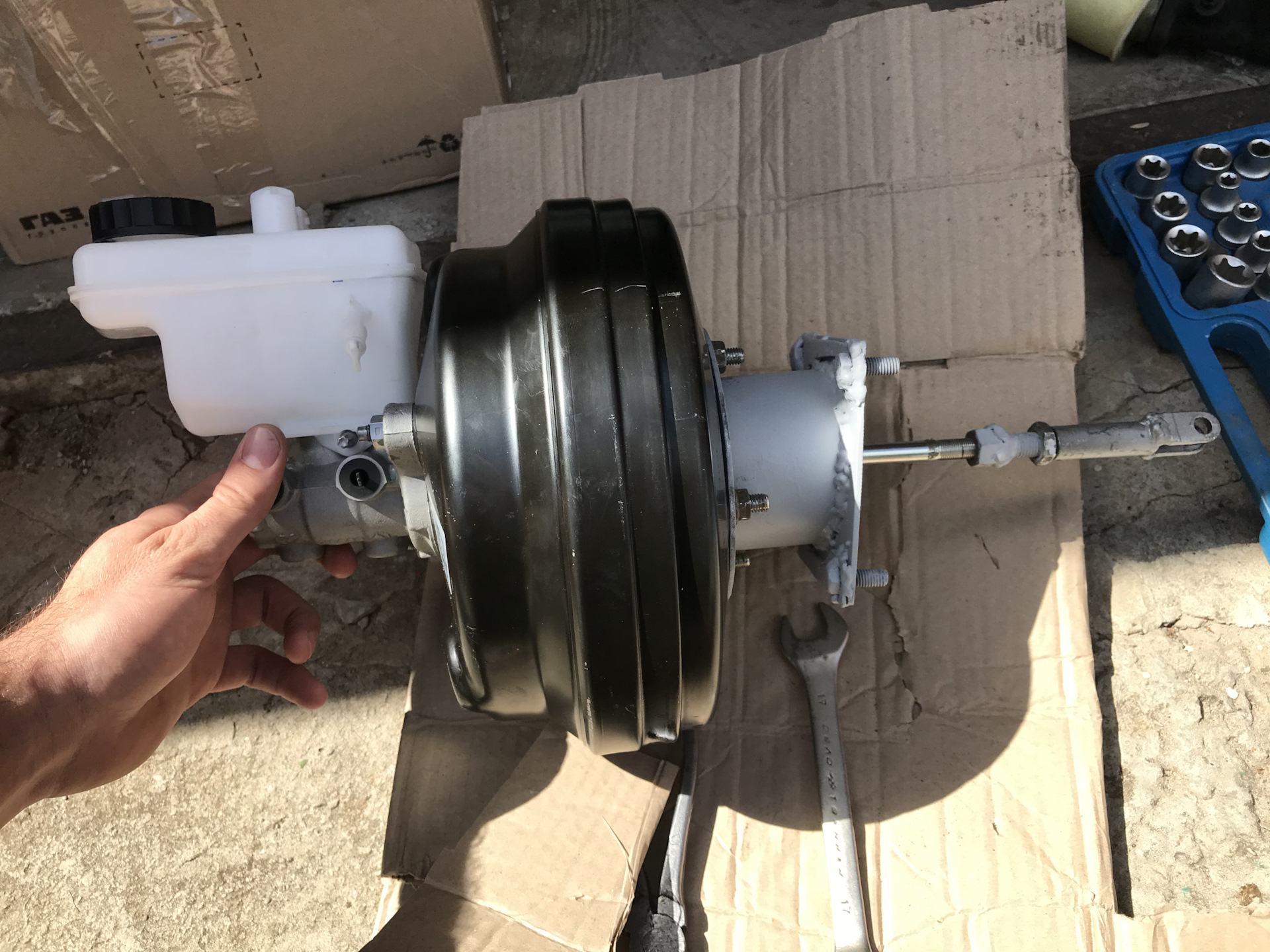

Алгоритм замены вакуумного усилителя тормозов Газель
Замена требует демонтажа главного тормозного цилиндра и отсоединения тяги от педали тормоза. Обязательно обеспечьте свободный доступ к узлу через моторный отсек и подготовьте новые уплотнители.
Работы выполняйте на ровной площадке с заглушенным двигателем. Проверьте наличие вакуумного шланга и крепежа для нового усилителя перед началом работ.
Пошаговая процедура замены
- Подготовка:
- Снимите минусовую клемму с АКБ
- Отсоедините вакуумный шланг от штуцера усилителя
- Откачайте тормозную жидкость из бачка главного цилиндра
- Демонтаж ГТЦ:
- Ключом на 13 отверните гайки крепления главного тормозного цилиндра к усилителю
- Отведите цилиндр в сторону, не перегибая тормозные трубки
- Заглушите отверстия трубок чистой ветошью
- Снятие усилителя:
- Из салона снимите стопорное кольцо с пальца тяги педали тормоза
- Выбейте палец съемником или отверткой
- В подкапотном пространстве открутите 4 гайки крепления к кронштейну (ключ на 13)
- Извлеките усилитель вместе с уплотнительной втулкой
- Установка нового усилителя:
- Закрепите корпус нового усилителя на кронштейне, затяжка гаек 15-20 Н·м
- Смажьте палец тяги педали графитовой смазкой
- Соедините тягу с педалью, зафиксируйте стопорным кольцом
- Монтаж ГТЦ:
- Установите главный цилиндр на усилитель
- Равномерно затяните гайки крепления (момент 18-22 Н·м)
- Подсоедините вакуумный шланг к штуцеру
- Завершение работ:
- Залейте новую тормозную жидкость в бачок
- Прокачайте тормозную систему в последовательности: правое заднее колесо → левое заднее → правое переднее → левое переднее
- Проверьте герметичность соединений и ход педали тормоза
| Критичные моменты | Последствия нарушений |
| Перекос уплотнительной втулки при установке | Подсос воздуха и отказ усилителя |
| Неправильная затяжка гаек ГТЦ | Течь тормозной жидкости |
| Отсутствие прокачки | «Мягкая» педаль и низкая эффективность торможения |
Регулировка свободного хода тормозной педали после ремонта
Правильная регулировка свободного хода педали тормоза после замены или ремонта вакуумного усилителя (ВУ) на Газели критически важна для эффективной работы всей тормозной системы. Недостаточный свободный ход приводит к подтормаживанию колес и перегреву тормозов, а излишний – к увеличению полного хода педали и снижению эффективности торможения.

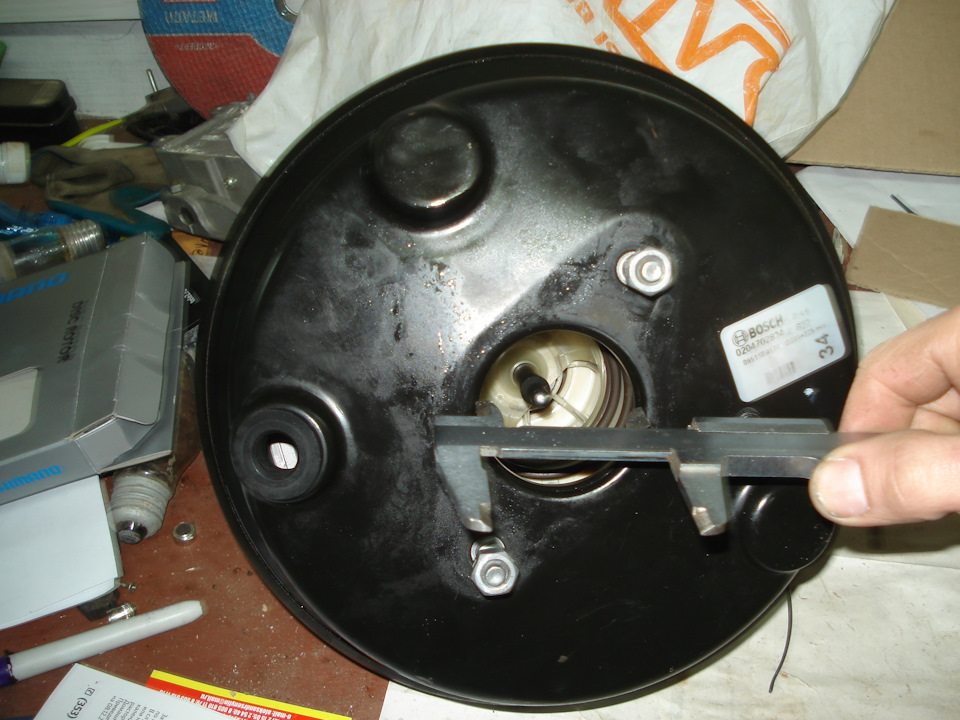

Суть регулировки заключается в установке правильного зазора между толкателем вакуумного усилителя и поршнем главного тормозного цилиндра (ГТЦ). Этот зазор компенсирует тепловое расширение тормозной жидкости и обеспечивает полное растормаживание. После ремонта ВУ этот параметр всегда требует проверки и корректировки.
Порядок регулировки свободного хода педали
Выполняйте регулировку на остывшей машине, стоящей на ровной поверхности. Последовательность действий:
- Проверка исходного состояния: Нажмите рукой на педаль тормоза 3-5 раз с интервалом в 5 секунд для выравнивания давления в системе. Убедитесь, что педаль стала "тугой".
- Определение полного свободного хода: Медленно нажимайте на педаль ногой до момента ощутимого увеличения сопротивления (момент начала перемещения поршней ГТЦ). Измерьте линейкой расстояние, которое прошла педаль до этого момента – это ее полный свободный ход.
- Регулировка зазора толкателя ВУ:
- Найдите регулировочный болт (винт) на конце толкателя, идущего от педали к ВУ (обычно расположен в салоне за педальным узлом). Ослабьте контргайку этого болта.
- Если свободный ход педали меньше нормы (3-5 мм), увеличьте зазор: вращайте регулировочный болт против часовой стрелки (увеличивая длину толкателя).
- Если свободный ход педали больше нормы (3-5 мм), уменьшите зазор: вращайте регулировочный болт по часовой стрелке (укорачивая длину толкателя).
- Проверяйте свободный ход после каждого небольшого поворота болта, нажимая педаль рукой для стабилизации.
- Фиксация положения: Удерживая регулировочный болт от проворачивания, надежно затяните контргайку. После затяжки снова проверьте величину свободного хода педали.
- Контрольная проверка: Запустите двигатель. Свободный ход педали должен немного уменьшиться (на 1-2 мм) из-за создания разрежения в усилителе. Убедитесь, что педаль не "проваливается" и тормоза растормаживают колеса полностью после отпускания.
Ключевые параметры:
| Параметр | Значение | Примечание |
| Зазор толкатель-поршень ГТЦ | 0.1 - 0.4 мм | Прямая регулировка затруднена, регулируется через ход педали |
| Свободный ход педали (двигатель заглушен) | 3 - 5 мм | Основной регулируемый параметр |
| Свободный ход педали (двигатель работает) | 1 - 3 мм | Контрольный параметр после запуска ДВС |
Обязательно проверьте работу тормозов на безопасном участке дороги после регулировки! Педаль должна быть упругой, без провалов, автомобиль должен тормозить эффективно и без уводов, колеса после отпускания педали должны вращаться свободно.
Профилактика неисправностей вакуумной системы тормозов
Регулярная профилактика вакуумной системы критически важна для безопасности и предотвращения внезапных отказов тормозов. Пренебрежение обслуживанием приводит к увеличению усилия на педали, снижению эффективности торможения и риску ДТП.
Ключевые профилактические меры включают визуальный осмотр элементов системы, контроль герметичности и своевременную замену расходных компонентов. Систематическое выполнение этих действий существенно продлевает ресурс усилителя.
Рекомендуемые профилактические процедуры
- Контроль герметичности каждые 5 000 км:
- Запустите двигатель, дайте поработать 2-3 минуты
- Заглушите мотор и нажмите педаль тормоза 3-5 раз
- Отсутствие нарастания усилия после 2-3 нажатий указывает на утечку вакуума
- Визуальная диагностика при каждом ТО:
- Проверка шлангов на трещины, перегибы и размягчение
- Осмотр мест соединений на следы масла или тормозной жидкости
- Контроль целостности корпуса усилителя
- Обслуживание компонентов:
- Замена вакуумного шланга каждые 60 000 км (даже при отсутствии повреждений)
- Проверка обратного клапана: продувка ртом при снятом шланге (воздух должен проходить только к усилителю)
- Очистка штуцера вакуумного насоса от картерных газов каждые 15 000 км
| Элемент системы | Профилактическая операция | Периодичность |
|---|---|---|
| Вакуумный шланг | Замена на термостойкий аналог | 60 000 км |
| Обратный клапан | Тест на пропуск воздуха | Каждое ТО |
| Соединительные хомуты | Затяжка и замена корродированных элементов | 10 000 км |
Используйте только оригинальные комплектующие или сертифицированные аналоги. Установка некачественных шлангов или клапанов неизбежно приводит к разгерметизации. После любых работ с системой обязательно проверяйте уровень тормозной жидкости и отсутствие воздуха в магистралях.
