Особенности автомобильных 4-канальных усилителей - конфигурация, компоненты, настройка

Статья обновлена: 18.08.2025

Качественный звук в автомобиле требует точного усиления сигнала. Четырёхканальные усилители стали стандартом для комплексного решения задач автомобильного аудио.

Устройство позволяет одновременно управлять четырьмя динамиками или сабвуфером в мостовом режиме. Гибкость конфигурации обеспечивает сбалансированное звучание акустической системы.

Понимание электронных компонентов усилителя критично для правильного выбора. Фильтры, кроссоверы и схемы защиты формируют итоговое качество воспроизведения.

Точная настройка параметров определяет раскрытие потенциала акустики. Корректная регулировка частотных характеристик и уровня сигнала исключает искажения.

Сравнение активной и пассивной схем подключения

Пассивная схема использует встроенный кроссовер усилителя для распределения частот между динамиками. В этом случае 4-канальный усилитель подключается к штатным или компонентным акустическим системам через пассивные разделительные фильтры, которые физически установлены перед динамиками. Каждый канал усилителя обслуживает отдельную динамическую головку (например, передние каналы – твитеры, задние – мидбасы) или целую полосу частот через кроссовер колонки.

Активная конфигурация исключает пассивные кроссоверы и требует отдельного усиления для каждого типа динамиков. Сигнал от головного устройства поступает на внешний процессор или встроенный активный кроссовер усилителя, где разделяется на частотные полосы до усиления. Каналы усилителя напрямую управляют конкретными динамиками: например, два канала – твитерами, другие два – среднечастотными динамиками, а для сабвуфера задействуется мостовое подключение.

Ключевые отличия

Управление сигналом:

• Пассивная: Фильтрация происходит после усиления сигнала с помощью катушек/конденсаторов в колонках
• Активная: Разделение частот выполняется до усиления цифровыми или аналоговыми фильтрами

Гибкость настройки:

1. Пассивная: Ограниченная регулировка (часто только уровень твитера)
2. Активная: Индивидуальная настройка:
   • Частоты среза для каждой полосы
   • Наклоны фильтров (12dB/24dB на октаву)
   • Точная временная задержка каналов

Критерий	Пассивная схема	Активная схема
Сложность установки	Проще, меньше компонентов	Требует процессора и точных измерений
Качество звука	Зависит от пассивных компонентов	Максимальная детализация и контроль НЧ
Стоимость	Ниже (нет процессора)	Выше (требуется DSP или многоканальный усилитель)
Ремонтопригодность	Проще диагностировать	Сложная диагностика цепочек

Энергоэффективность: Активная система снижает потери мощности в пассивных компонентах, но требует больше каналов усиления. В пассивной схеме энергия рассеивается в катушках индуктивности и конденсаторах фильтров.

Монтаж усилителя: выбор места установки

Корректное размещение 4-канального усилителя напрямую влияет на его производительность, долговечность и безопасность системы. Основные критерии включают эффективное охлаждение, защиту от внешних воздействий и удобство подключения акустических/силовых кабелей.

Избегайте зон с прямым контактом с водой, пылью или вибрациями (например, колесные арки). Обязателен свободный приток воздуха к вентиляционным отверстиям корпуса – минимальный зазор 5 см с каждой стороны. Проверьте доступность точки заземления и трассировку проводки до головного устройства.

Ключевые рекомендации по размещению

• Под сиденьями: Оптимально для скрытого монтажа. Убедитесь в отсутствии контакта с регулировочными механизмами и нагревательными элементами.
• В багажнике: На боковых панелях или полке. Фиксируйте усилитель анкерными болтами через резиновые прокладки для гашения вибраций.
• Задняя полка седана: Допустимо при наличии свободного пространства. Требует демонтажа обивки для прокладки кабелей.

Критичные запреты: Установка вблизи радиаторов отопления, над топливными магистралями, в зоне деформации кузова при ДТП (стойки, пороги). Проверьте отсутствие давления на корпус при складывании сидений.

Локация	Плюсы	Минусы
Под передними сиденьями	Короткие пути кабелей к магнитоле, легкое обслуживание	Риск затопления, ограниченный воздухообмен
Боковая стенка багажника	Отличное охлаждение, защита от повреждений	Сложность интеграции в компактных авто

Перед фиксацией протестируйте работу всех каналов на тестовых треках. Используйте термоленту для изоляции клемм и нейлоновые стяжки для фиксации жгутов. После монтажа проверьте отсутствие дребезжания корпуса на разных частотах.

Подготовка проводки для силового кабеля

Определите оптимальный путь прокладки кабеля от аккумуляторной батареи к усилителю, избегая зон с высокой температурой, движущихся механизмов и острых кромок кузова. Используйте существующие технологические отверстия в моторном щите и салоне, применяя резиновые втулки для защиты изоляции от перетирания. Тщательно замерьте требуемую длину кабеля с запасом 15-20% на изгибы и крепление.

Выберите сечение кабеля в соответствии с мощностью усилителя и длиной трассы, используя медные многожильные провода с термостойкой изоляцией (рекомендуемые сечения: 4 Ga для систем до 1000W, 2 Ga для 1000-1500W). Установите предохранитель в разрыв силовой линии на расстоянии не более 30 см от клеммы АКБ, номинал которого должен соответствовать максимальному току потребления усилителя с запасом 10-15%.

Ключевые этапы монтажа

1. Разметка трассы: Отметьте точки крепления с шагом 40-50 см
2. Защита кабеля: Наденьте термостойкую гофру на участках возле двигателя
3. Крепление: Фиксируйте пластиковыми хомутами через демпфирующие втулки
4. Изоляция: Обработайте все точки ввода герметиком

Мощность системы (W)	Сечение кабеля (Ga)	Номинал предохранителя (A)
до 800	8	80-100
800-1200	4	120-150
1200-2000	2	160-200

При подключении к аккумулятору используйте медные обжимные клеммы с термоусадкой, очистив контактную площадку от окислов. Силовую шину усилителя подключайте в последнюю очередь, предварительно проверив целостность изоляции всей линии. Избегайте параллельной прокладки силовых и акустических кабелей – минимальное расстояние между ними должно составлять 30 см для предотвращения наводок.

Прокладка межблочных кабелей от ГУ к усилителю

Правильная прокладка межблочных кабелей критична для минимизации помех и сохранения качества сигнала. Основная задача – обеспечить физическое разделение межблочных проводов и силовых кабелей питания усилителя, избегая их параллельного расположения на всём протяжении трассы.

Используйте экранированные кабели с плотной оплёткой и позолоченными разъёмами для защиты от наводок. Длина кабеля должна соответствовать расстоянию между ГУ и усилителем с минимальным запасом (10-15 см), исключая провисания и натяжение. Категорически запрещено скручивать или перегибать провода под острым углом.

Порядок и методы прокладки

Выполняйте работы в следующей последовательности:

1. Отключите минусовую клемму аккумулятора
2. Проложите силовой кабель питания от АКБ к усилителю
3. Разместите межблочные кабели по противоположной стороне салона автомобиля

Рекомендуемые методы фиксации:

• Использование пластиковых хомутов и клипс
• Прокладка под заводскими коврами или обшивкой
• Изоляция кабелей в гофротрубе при пересечении с силовыми линиями

При подключении к 4-канальному усилителю соблюдайте маркировку каналов:

Разъём ГУ	Канал усилителя
FL+ / FL-	Channel 1 Input
FR+ / FR-	Channel 2 Input
RL+ / RL-	Channel 3 Input
RR+ / RR-	Channel 4 Input

Обязательно проверьте целостность изоляции и отсутствие переломов перед подключением. Не фиксируйте кабели рядом с подвижными элементами (рычаги КПП, педали). После монтажа выполните тестовое включение системы для выявления возможных наводок.

Подключение акустического кабеля к динамикам

Правильное подключение акустических кабелей к динамикам напрямую влияет на качество звука и безопасность работы системы. Используйте специализированный акустический кабель с многожильными проводниками достаточного сечения (рекомендуется 1.5-4 мм²) для минимизации потерь мощности и предотвращения перегрева. Кабель должен быть надежно зафиксирован и защищен от механических повреждений на всем протяжении от усилителя до динамиков.

При разделке кабеля используйте стриппер для аккуратного удаления изоляции на 8-10 мм. Запрещено допускать контакт разноименных проводов или их оголенных участков с металлическими частями автомобиля. Для идентификации полярности применяйте кабели с цветовой маркировкой (например, красный/черный) или текстовыми обозначениями на изоляции.

Ключевые этапы подключения

1. Определение полярности: Сопоставьте "+" клемму динамика с "+" выходом усилителя. Несоблюдение фазировки вызовет противофазную работу динамиков и "провалы" в АЧХ.
2. Фиксация проводов: Зачищенные концы кабеля плотно зажмите в клеммах динамиков:
   • Для пружинных клемм – нажмите клавишу, вставьте провод, отпустите
   • Для винтовых – затяните контакт с усилием 0.5-0.8 Н·м
3. Проверка соединений: Убедитесь в отсутствии торчащих жил и надежном контакте. Подвигайте кабель возле клеммы – провод не должен смещаться.

Ошибка	Последствие	Профилактика
Перепутана полярность	Разрушение звуковой сцены	Тест батарейкой перед подключением
Короткое замыкание жил	Выход из строя усилителя	Двойная изоляция стыков
Слабый зажим клеммы	Искрение, окисление контактов	Периодическая протяжка соединений

Важно: При подключении твитеров через кроссовер соблюдайте соответствие групп клемм НЧ/СЧ/ВЧ динамикам. Сечение кабеля на участке усилитель→кроссовер должно быть больше, чем на ответвлениях к динамикам. Для финальной проверки включите систему на минимальной громкости и убедитесь в синхронной работе всех излучателей без посторонних шумов.

Распайка клемм для фронтальных колонок

Подключение фронтальных акустических систем к 4-канальному усилителю требует точного соответствия полярности и выбора режима работы каналов. Первая пара каналов усилителя (обычно обозначается как Channel 1/2 или Front L/R) выделяется для левой и правой фронтальных колонок. Каждый канал усилителя имеет пару клемм: положительную (+) и отрицательную (–), маркировку которых необходимо строго соблюдать.

Распайка выполняется по схеме: левая колонка подключается к каналу 1 (Front Left), правая – к каналу 2 (Front Right). При использовании компонентной акустики с кроссоверами, провода от усилителя сначала заводятся на кроссовер, а затем распределяются на НЧ- и ВЧ-динамики согласно схеме производителя. Сечение провода должно соответствовать мощности канала (рекомендуется 1.5–4 мм²).

Ключевые этапы распайки

• Идентификация клемм: Найдите на усилителе группу клемм с маркировкой Front Left (FL+/–) и Front Right (FR+/–).
• Соблюдение полярности: Красный (+) провод колонки – к плюсовой клемме усилителя, черный (–) – к минусовой. Инверсия приводит к фазовому сдвигу.
• Режим работы: Убедитесь, что каналы 1/2 активированы в режиме Front (настройка переключателя/меню усилителя).
• Тип подключения:
  1. Коаксиальные колонки: Прямое подключение к клеммам FL и FR.
  2. Компонентные системы: Выход с каналов 1/2 усилителя → вход кроссовера → раздельное подключение НЧ/ВЧ-головок.

Клемма усилителя	Назначение	Цвет провода (стандарт)
FL+	Плюс левой фронтальной колонки	Белый
FL–	Минус левой фронтальной колонки	Бело-черный
FR+	Плюс правой фронтальной колонки	Серый
FR–	Минус правой фронтальной колонки	Серо-черный

Распайка клемм для тыловых динамиков

Тыловые динамики подключаются к каналам 3 и 4 (Rear Left/Rear Right) 4-канального усилителя. Каждый канал имеет пару клемм: положительную (+) и отрицательную (-). Полярность соблюдается строго: красный провод динамика соединяется с "+", черный – с "-". Для стандартного стереоподключения левый тыловой динамик подключается к каналу 3 (RL), правый – к каналу 4 (RR). Сечение акустических кабелей должно соответствовать мощности системы (рекомендуется 2-4 мм²).

При мостовом подключении (BTL) два канала усилителя объединяются для одного динамика. Для тыловых каналов это реализуется соединением "+" канала 3 с "+" динамика, а "+" канала 4 – с "-" динамика. Минусовые клеммы каналов остаются свободными. Такой метод удваивает выходную мощность, но требует динамика с сопротивлением ≥4 Ом и поддержки режима Bridged в спецификациях усилителя.

Ключевые аспекты распайки

Обязательные шаги перед подключением:

1. Отключение питания усилителя
2. Проверка соответствия импеданса динамиков (Ом) нагрузочной способности каналов
3. Фиксация оголенных проводов в клеммах без перегибов

Распространенные ошибки:

• Перепутанная полярность – вызывает противофазу и потерю баса
• Использование тонких проводов (<1.5 мм²)
• Подключение НЧ-динамиков к тыловым каналам без фильтрации

Конфигурация	Подключение клемм	Рекомендуемое сопротивление
Стерео (2 динамика)	Динамик RL: RL+ и RL- Динамик RR: RR+ и RR-	2-4 Ом
Мост (1 динамик)	Динамик: RL+ и RR+	4-8 Ом

После распайки проверьте баланс каналов через тестовый сигнал. Корректируйте уровни gain на усилителе до равномерного звучания. Избегайте параллельного подключения низкоомных динамиков (2 Ом и менее) без подтверждения поддержки усилителем.

Использование кроссовера при 3-полосной системе

В 3-полосной системе частотный диапазон разделяется между тремя типами динамиков: сабвуфером (НЧ), среднечастотниками (СЧ) и твитерами (ВЧ). Кроссовер обеспечивает точное распределение сигнала, направляя каждому компоненту только "его" часть спектра. Это исключает интерференцию, защищает динамики от повреждения внерабочими частотами и улучшает чистоту звучания.

Активные электронные кроссоверы в 4-канальном усилителе позволяют гибко настраивать точки разделения полос и крутизну среза. Для СЧ/ВЧ-пар используется один канал с разделением через пассивный кроссовер (в компонентных акустических системах), в то время как НЧ- и СЧ-фильтры настраиваются непосредственно в усилителе. Ключевые параметры – частоты среза между НЧ/СЧ (обычно 80-300 Гц) и СЧ/ВЧ (2.5-5 кГц), а также тип фильтра (Линквиц-Райли, Баттерворта).

Параметры настройки

• Частоты среза:
  • НЧ → СЧ: 80-300 Гц (зависит от характеристик мидбаса)
  • СЧ → ВЧ: 2.5-5 кГц (согласуется с нижним диапазоном твитера)
• Крутизна среза (Slope):
  1. 12-24 дБ/октаву для НЧ/СЧ – минимизирует перекрытие
  2. 12-18 дБ/октаву для СЧ/ВЧ – сохраняет тембральную целостность
• Тип фильтра: Линквиц-Райли (фазовая синхронизация) для каскадных секций.

Полоса	Рекомендуемый диапазон (Гц)	Тип фильтра
НЧ (сабвуфер)	20 – 80	Low-Pass
СЧ (мидбас)	80 – 3,500	Band-Pass
ВЧ (твитер)	3,500 – 20,000	High-Pass

Подсоединение сабвуфера параллельным способом

Параллельное подключение сабвуфера к 4-канальному усилителю позволяет использовать два канала для питания одной низкочастотной головки, увеличивая подаваемую мощность. Этот метод применяется при недостаточной мощности одного канала или для согласования низкоомной нагрузки.

При параллельном соединении клеммы динамика соединяются по схеме: плюс обоих каналов усилителя к плюсу сабвуфера, минус обоих каналов – к минусу динамика. Важно предварительно проверить минимально допустимое сопротивление нагрузки усилителя (обычно 2 Ом на канал), чтобы избежать перегрева.

Порядок подключения и настройки

Выполните следующие шаги для корректной интеграции:

1. Отключите питание автоэлектрики и снимите клеммы с АКБ.
2. Соедините плюсовые выходы каналов 1 и 2 усилителя (например, CH1+ и CH2+) с помощью перемычки, затем подключите к «+» сабвуфера.
3. Аналогично объедините минусы каналов (CH1- и CH2-) и подключите к «-» динамика.
4. Настройте фильтры усилителя:
   • Активируйте режим LPF (Low Pass Filter) на объединенных каналах
   • Установите частоту среза 80-100 Гц

Параметр	Значение	Примечание
Итоговое сопротивление	2 Ом (для 2х4 Ом каналов)	При использовании 4-омного сабвуфера
Мощность	Суммарная CH1+CH2	Проверьте соответствие RMS динамика

Критические требования: Убедитесь, что усилитель поддерживает работу при 2 Ом на канал – нарушение вызовет срабатывание защиты или поломку. Используйте медные перемычки с сечением не меньше основных акустических кабелей. При подключении двух сабвуферов параллельно к двум каналам итоговое сопротивление уменьшится вдвое (например, два 4-омных динамика = 2 Ом).

Создание мостового режима для сабвуфера

Мостовое соединение (Bridging) объединяет мощность двух каналов автомобильного усилителя для питания одного сабвуфера, обеспечивая существенный прирост выходной мощности. Этот метод особенно востребован для низкочастотных динамиков, требующих высокой энергии. Принцип основан на синфазном сложении сигналов пары каналов, что позволяет получить напряжение, вдвое превышающее показатель одиночного канала.

Для корректной реализации необходимо строго соблюдать требования к нагрузке, указанные производителем усилителя. Большинство 4-канальных устройств в мостовом режиме поддерживают сопротивление 4 Ома на пару каналов, тогда как стандартное подключение сабвуфера 2 Ом может вызвать перегрев или срабатывание защиты. Обязательна проверка технической документации на совместимость каналов и минимально допустимое сопротивление в мостовой конфигурации.

Ключевые этапы подключения и настройки

Физическое подключение выполняется по схеме:

• Канал 1+: к положительной клемме сабвуфера (обычно обозначается как "BRIDGE +" или "CH1/CH2 +").
• Канал 2-: к отрицательной клемме сабвуфера (часто маркируется "BRIDGE -" или "CH1/CH2 -").

Внимание: Оставшиеся каналы 3 и 4 используются независимо для фронтальных динамиков. Настройка включает:

1. Активацию мостового режима переключателем Bridge на усилителе или выбором соответствующей функции в меню (если предусмотрено).
2. Установку фильтра низких частот (LPF) в диапазоне 50-100 Гц для каналов 1/2.
3. Отключение фильтра высоких частот (HPF) на мостовой паре.
4. Синхронизацию уровня усиления (Gain) каналов 1 и 2 при помощи мультиметра или осциллографа.

Параметр	Обычный режим (1 канал)	Мостовой режим (2 канала)
Мощность (пример)	100 Вт @ 4 Ом	300 Вт @ 4 Ом
Подключение сабвуфера	Однополярное (1+ / 1-)	Разнополярное (1+ / 2-)
Минимальное сопротивление	2 Ом	4 Ом

Критические ограничения: Превышение минимального сопротивления нагрузки вызывает перегрузку по току. Использование сабвуфера 2 Ом в мосте допустимо только при явной поддержке усилителем 2 Ом в bridged-режиме. Несоблюдение ведет к выходу оборудования из строя. Дублирование моста на каналах 3/4 для второго сабвуфера требует идентичных действий и раздельной настройки фильтров.

Конфигурация высокочастотных каналов

ВЧ-каналы отвечают за воспроизведение частотного диапазона свыше 2-3 кГц, формируя детализацию звука и пространственное позиционирование. Они требуют точной настройки из-за повышенной чувствительности твитеров к перегрузкам и фазовым искажениям. Основная задача – обеспечить чистый сигнал без интерференции с НЧ/СЧ-компонентами.

Подключение выполняется напрямую к тыловым или фронтальным каналам усилителя с обязательным использованием пассивных кроссоверов при работе с коаксиальной акустикой. Для компонентных систем применяется активное разделение частот через фильтры усилителя, что позволяет независимо регулировать параметры ВЧ-динамиков.

Ключевые аспекты конфигурации

Обязательные настройки для ВЧ-каналов:

• Фильтр высоких частот (HPF): Устанавливается в диапазоне 2.5-5 кГц с крутизной среза 12-24 дБ/октаву для защиты твитеров
• Коррекция уровня (Gain): Настраивается по тестовому сигналу 6-8 кГц, избегая клиппинга
• Фазовый сдвиг: Корректируется при несовпадении акустических осей ВЧ/СЧ-динамиков
• Аттенюация высоких частот: Применяется для сглаживания пиков в резонансных областях

Параметр	Типовое значение	Критерии выбора
Частота среза HPF	3.0-4.5 кГц	Нижняя граница частотной характеристики твитера ±10%
Slope (крутизна)	18 дБ/октаву	Тип кроссовера (активный/пассивный), уровень мощности
Уровень усиления	-3 dB до 0 dB	Чувствительность АС, расстояние до слушателя

При использовании компонентных систем критично согласовать фазу между СЧ и ВЧ-динамиками. Проверяется подачей моно-сигнала 3 кГц: при правильной настройке звук воспринимается как единый источник. Для ленточных твитеров обязателен HPF не ниже 4 кГц из-за риска механических повреждений.

Защита системы: предохранители на +12V

Предохранители на линии +12V являются критическим элементом защиты автомобильной аудиосистемы. Они предотвращают возгорание проводки и повреждение компонентов усилителя при коротких замыканиях или перегрузках. Без корректно рассчитанных и установленных предохранителей резкий скачок тока способен расплавить изоляцию кабелей и вывести из строя дорогостоящую аппаратуру.

Главная функция предохранителя – разрыв цепи при превышении номинального тока. Принцип работы основан на плавлении калиброванной металлической нити внутри корпуса при перегрузке. Важно понимать, что предохранитель защищает не сам усилитель, а питающий кабель от аккумулятора и бортовую сеть автомобиля. Его номинал подбирается исключительно под сечение силового провода, а не под мощность усилителя.

Ключевые правила установки и расчета

• Размещение: Монтируйте предохранитель в пределах 30 см от плюсовой клеммы АКБ. Второй предохранитель (при наличии) устанавливается у входа в усилитель.
• Номинал: Рассчитывайте по формуле: Максимальный ток = Суммарная мощность усилителей (Вт) / Напряжение (12V) / КПД усилителя (~0.8). Округляйте вверх к ближайшему стандартному значению (5A, 10A, 15A, 20A, 30A, 50A, 80A, 100A и т.д.).
• Сечение провода: Соответствие номинала предохранителя и сечения кабеля:

  Сечение кабеля (мм²)	Макс. ток (А)	Рек. номинал предохранителя (А)
  4	60	50-60
  8	90	80-100
  12	120	100-120
  16	150	150

• Типы предохранителей:
  1. AGU (стеклянные цилиндры): Устаревшие, склонны к окислению.
  2. АНL (пластиковые): Надежнее AGU, распространены в mid-end сегменте.
  3. Mini ANL / MIDI: Компактные, для средних токов.
  4. MAXI (крупные): Для систем высокой мощности (от 100А).

Всегда используйте сертифицированные держатели предохранителей с герметичными корпусами для защиты от влаги и коррозии. Регулярно проверяйте контакты на отсутствие окислов и подгаров – плохой контакт вызывает нагрев и ложные срабатывания. Помните: установка предохранителя завышенного номинала превращает его в бесполезный кусок металла и создает пожароопасную ситуацию.

Организация заземления на массу кузова

Качество заземления напрямую влияет на работу 4-канального усилителя: шумы, стабильность питания и общую производительность системы. Неправильная организация "массы" вызывает гулы, наводки и снижение мощности, что критично в многоканальных конфигурациях с разделением каналов на фронт и тыл.

Точка подключения должна иметь минимальное сопротивление и выбираться на неокрашенном металле кузова вблизи усилителя. Используйте короткий кабель (рекомендуется не более 50 см) сечением, равным или превышающим сечение питающего провода (+B). Зачистите контактную площадку до блеска металла болтовым соединением с защитой от коррозии.

Ключевые принципы и компоненты

Применяйте централизованную схему заземления: все компоненты (ГУ, процессор, усилитель) подключаются к одной точке кузова. Для 4-канальных усилителей обязательна звездообразная топология – отдельные кабели от каждого устройства к общей клемме.

• Сечение провода: минимум 4 AWG для усилителей свыше 80Вт/канал
• Защита соединения: медные шайбы, антиоксидантная смазка
• Тестирование: проверка мультиметром (сопротивление между клеммой "-" и АКБ ≤ 0.05 Ом)

Ошибка	Последствие	Решение
Заземление на болты сидений	Вибрации, нарушение контакта	Специальные штатные точки кузова
Объединение заземлений в "гирлянду"	Контурные наводки, гул 100Гц	Точка-звезда для всех компонентов
Плохая зачистка лакокрасочного слоя	Высокое переходное сопротивление	Шлифовка металла до зеркального блеска

Изолируйте клемму от влаги термоусадкой или герметиком. При установке нескольких усилителей используйте общую шину заземления с отдельными выводами для каждого устройства. Избегайте контакта массы с топливопроводами или электропроводкой бортовой сети.

Тестовый запуск перед финальной сборкой

Перед окончательной установкой усилителя в автомобиль выполните тестовый запуск на открытом пространстве для выявления ошибок монтажа. Подключите блок питания (стабилизированный источник 12-14В с током ≥20А), временно соедините акустические кабели с тестовыми динамиками или резистивной нагрузкой, а входы – с источником сигнала (магнитоле или тестовому генератору). Убедитесь в отсутствии коротких замыканий в цепях питания и акустики, используя мультиметр в режиме прозвонки.

Подайте питание через предохранитель номиналом, соответствующему потреблению усилителя. Включите источник сигнала на минимальной громкости, проверьте индикацию работы усилителя (светодиод Power/Protect). Последовательно увеличьте громкость до среднего уровня, контролируя отсутствие треска, гула или отключения усилителя. При выявлении защиты немедленно отключите питание и проверьте коммутацию.

Ключевые этапы проверки

Выполните диагностику по каналам:

1. Поочерёдное тестирование каналов: Подайте моносигнал на каждый вход RCA, проверяя выход соответствующего канала. Убедитесь в идентичности громкости и отсутствии искажений на всех 4 каналах.
2. Контроль нагрузки и нагрева:
   • Дайте усилителю поработать 10-15 минут на 50% мощности
   • Проверьте температуру радиатора рукой – допустимо умеренное тепло (≤60°C)
   • При перегреве или срабатывании защиты проверьте нагрузку (сопротивление динамиков должно соответствовать номиналу усилителя)
3. Измерение параметров:

   Тест	Инструмент	Норма
   Напряжение покоя	Мультиметр	Средняя точка ±0.1В между "+" и "-" клеммами АС
   Фоновый шум	Осциллограф	Отсутствие посторонних сигналов >2мВ
   Clipping	Осциллограф/тестер	Чистая синусоида без среза вершин

Важно: При использовании осциллографа подайте сигнал 1 кГц, плавно увеличивая громкость до появления искажений. Зафиксируйте максимальное неискажённое напряжение на нагрузке – это определяет реальную мощность канала. Проверьте балансировку каналов по уровню выходного напряжения.

Блок питания: трансформаторы и КМОП-схемы

В автомобильных усилителях блок питания преобразует постоянное напряжение бортовой сети (12V) в повышенное постоянное напряжение (±25V–±50V), необходимое для питания выходных каскадов. Ключевыми компонентами этой системы являются импульсный трансформатор и КМОП-схемы управления, обеспечивающие высокий КПД при компактных размерах.

Импульсные трансформаторы работают на частотах 50–200 кГц, что позволяет использовать компактные ферритовые сердечники. Их конструкция включает несколько обмоток: первичную (подключаемую к КМОП-ключам), вторичные (для питания каналов усилителя) и иногда вспомогательную (для схемы управления). Качественная изоляция между обмотками предотвращает помехи и пробои.

Принципы работы и компоненты

Основу составляет полумостовой или мостовой инвертор на КМОП-транзисторах. КМОП-технология обеспечивает:

• Низкое сопротивление в открытом состоянии (R_DS(on))
• Минимальные динамические потери при переключении
• Защиту от перегрева и короткого замыкания

Типовая схема управления включает:

1. ШИМ-контроллер (TL494, SG3525) – генерирует импульсы с регулируемой скважностью.
2. Драйверы затворов (IR2110, IRS21844) – усиливают сигнал для быстрого переключения КМОП-транзисторов.
3. Цепи обратной связи – стабилизируют выходное напряжение через оптронную развязку.

Важные параметры компонентов:

Компонент	Ключевые характеристики
КМОП-транзисторы	Напряжение сток-исток (VDS) ≥100V, ток стока (ID) ≥40A
Трансформатор	Материал сердечника: феррит N87/NPC, коэффициент трансформации 1:3–1:5
Выходные диоды	Ультрабыстрые диоды Шоттки (VRRM ≥60V)

Настройка блока питания требует точной регулировки частоты ШИМ и порогов защиты. Неверная настройка приводит к перегреву транзисторов или магнитному насыщению трансформатора. Для минимизации помех критично правильное экранирование и разводка силовых цепей.

Силовые транзисторы на выходных каскадах

Силовые транзисторы служат ключевым компонентом выходных каскадов 4-канальных усилителей, непосредственно управляя преобразованием слабого входного сигнала в мощный ток для акустических систем. Их работа в режимах AB или D определяет эффективность теплоотвода и общее энергопотребление усилителя.

Требования к транзисторам включают высокую скорость переключения для минимизации искажений, способность выдерживать пиковые токи до 15-20 А на канал и стабильность параметров при температурных колебаниях до 100-120°C. Отказоустойчивость при коротких замыканиях в нагрузке обеспечивается схемами защиты на базе датчиков тока.

Ключевые особенности и параметры

Основные типы транзисторов в современных усилителях:

• Биполярные (BJT) – применяются в классах AB/A, обеспечивают низкие интермодуляционные искажения
• MOSFET – доминируют в классах D благодаря:
  1. Скорости переключения до 100 нс
  2. Встроенным обратным диодам
  3. Отрицательному температурному коэффициенту

Критичные электрические характеристики:

Параметр	BJT	MOSFET
Напряжение коллектор-эмиттер/сток-исток	120-200V	60-100V
Ток насыщения	15-30A	40-75A
Рассеиваемая мощность	125-200W	150-300W

Термокомпенсация реализуется через:

• Терморезисторы на радиаторах
• Схемы Vbe-мультипликаторов для BJT
• Динамическую коррекцию смещения затвора у MOSFET

Радиаторы охлаждения и термопаста

Радиаторы – критически важные элементы конструкции 4-канальных усилителей, отводящие тепло от силовых транзисторов выходного каскада и стабилизаторов напряжения. При интенсивной эксплуатации или работе на низкоомную нагрузку (2 Ом и ниже) эти компоненты выделяют значительное количество тепловой энергии. Недостаточный теплоотвод ведет к перегреву, тепловому пробою полупроводников, искажениям звука ("термоклиппингу") и преждевременному выходу усилителя из строя.

Эффективность радиатора зависит от его физических параметров: площади поверхности, материала (чаще алюминий или его сплавы), толщины ребер, формы (обеспечивающей оптимальную конвекцию воздуха) и качества контакта с нагревающимися элементами. Для улучшения этого контакта и заполнения микронеровностей между поверхностью кристалла (или теплораспределительной пластины) и основанием радиатора используется термоинтерфейс – термопаста.

Ключевые аспекты применения

• Типы термопаст: Основу составляют силиконовые масла или синтетические жидкости с теплопроводящими наполнителями (оксиды металлов – цинка, алюминия; нитрид бора; микрокристаллы алмаза). Качественные пасты имеют теплопроводность от 3 до 12+ Вт/(м·К).
• Нанесение: Требуется тонкий (0.1-0.5 мм), равномерный слой. Избыток пасты работает как теплоизолятор и может вытекать при нагреве, попадая на плату. Минимальное количество, достаточное для устранения воздушных зазоров – оптимально.
• Механический крепеж: Силовые транзисторы должны быть надежно прижаты к радиатору винтами через изолирующие прокладки (слюдяные, керамические или полиимидные пленки). Равномерное усилие затяжки гарантирует плотный контакт и эффективный теплоотвод.
• Обслуживание: Со временем термопаста может высыхать, терять свойства и теплопроводность. При ремонте или плановом обслуживании усилителя старый слой необходимо полностью удалить (спецрастворителями) и нанести свежий.

Параметр	Значение/Рекомендация
Теплопроводность пасты	≥ 3 Вт/(м·К) для надежной работы
Температурный диапазон пасты	-40°C ... +150°C+ (устойчивость к циклам нагрева/охлаждения)
Электрическая изоляция	Паста не должна быть токопроводящей! Используются диэлектрические составы.
Контроль температуры	Встроенные термодатчики на радиаторе/полевых транзисторах активируют защиту от перегрева.

Важно: Отказ термоинтерфейса или плохой контакт радиатора – частая скрытая причина нестабильной работы или внезапных отказов усилителя, особенно в жарком климате или при установке в плохо вентилируемом месте салона. Регулярная проверка состояния системы охлаждения продлевает ресурс устройства.

Конденсаторы фильтров по питанию

Конденсаторы в цепи питания автомобильных усилителей выполняют критическую роль буфера между источником питания (АКБ/генератор) и электронными компонентами усилителя. Они накапливают заряд во время пауз между импульсами потребления тока, компенсируя просадки напряжения при пиковых нагрузках, особенно заметные в басовых партиях. Без качественных фильтрующих конденсаторов усилитель подвержен нестабильности работы, повышенным искажениям и риску повреждения из-за колебаний напряжения в бортовой сети.

В 4-канальных усилителях потребление тока значительно возрастает из-за одновременной работы нескольких каналов, что требует тщательного расчета емкости конденсаторов. Они подавляют высокочастотные помехи от генератора и других потребителей, предотвращают наводки в аудиотракте и снижают нагрузку на проводку. Эффективность напрямую зависит от их внутреннего сопротивления (ESR), скорости отдачи энергии и физического расположения относительно силовых клемм усилителя.

Ключевые аспекты выбора и эксплуатации

Технические параметры:

• Емкость: Рассчитывается исходя из мощности усилителя (1Ф на 1000Вт RMS – базовое правило). Для 4-канальных систем 50-100Вт RMS/канал рекомендуется 0.5-1Ф, для высокомощных (100Вт+/канал) – 1-3Ф.
• Рабочее напряжение: Минимум 16-20В для устойчивой работы в автомобильной сети (номинал 12В, реальные скачки до 14.8В).
• ESR (Equivalent Series Resistance): Чем ниже (менее 0.01 Ом), тем эффективнее конденсатор отдает ток при резких нагрузках.

Монтаж и подключение:

1. Устанавливайте конденсатор максимально близко к клеммам питания усилителя (в идеале – менее 30см).
2. Используйте короткие толстые провода (сечение не менее кабеля питания) с надежными обжимными клеммами.
3. Обязательно соблюдайте полярность ("+" к "+", "-" к массе или "-" усилителя).
4. Перед эксплуатацией проведите "зарядку" конденсатора через резистор для предотвращения искрения.

Рекомендуемые параметры в зависимости от мощности:

Суммарная мощность RMS (4 канала)	Минимальная емкость	Оптимальная емкость
до 400Вт	0.5Ф	0.8-1Ф
400-800Вт	1Ф	1.5-2Ф
свыше 800Вт	2Ф	3Ф+

Качественные конденсаторы с низким ESR заметно улучшают динамику звучания, особенно на низких частотах, и защищают электронику усилителя от преждевременного выхода из строя. Регулярно проверяйте их целостность – вздутие корпуса или потеки электролита требуют немедленной замены.

Типы операционных усилителей входного каскада

Во входном каскаде 4-канальных автомобильных усилителей операционные усилители (ОУ) выполняют критически важную функцию первичной обработки сигнала. Их характеристики напрямую влияют на соотношение сигнал/шум, частотную линейность и устойчивость к помехам в условиях сложной электромагнитной обстановки салона автомобиля.

Выбор конкретного типа ОУ определяет базовые параметры всего тракта: входное сопротивление, чувствительность к наводкам, динамический диапазон и уровень искажений. Конструкторы подбирают решения, оптимально сочетающие низкий шум, широкую полосу пропускания и стабильность работы при перепадах температуры и напряжения бортовой сети.

Классификация по технологии изготовления

Основные технологические варианты исполнения операционных усилителей:

• Биполярные (BJT): Отличаются низким уровнем собственного шума и высокой скоростью нарастания сигнала. Недостаток – умеренное входное сопротивление (десятки-сотни кОм), что требует внимания к согласованию с источником.
• JFET-входные: Характеризуются очень высоким входным сопротивлением (1 ГОм и выше), что минимизирует нагрузку на предшествующие цепи (например, кроссоверы или головные устройства). Обладают низкими входными токами смещения.
• CMOS-входные: Комбинируют высокое входное сопротивление JFET с низким энергопотреблением. Чувствительны к статическому электричеству, но обеспечивают минимальные искажения в широком диапазоне напряжений питания.
• Гибридные (Bifet, BiMOS): Совмещают биполярные и полевые транзисторы для достижения сбалансированных характеристик: низкого шума BJT и высокого входного сопротивления FET. Часто используются в премиальном сегменте.

Тип ОУ	Входное сопротивление	Скорость нарастания	Уровень шума	Ключевое преимущество
BJT	Низкое	Высокая	Очень низкий	Динамика и точность
JFET	Экстремально высокое	Средняя	Низкий	Согласование ВЧ-источников
CMOS	Высокое	Переменная	Умеренный	Энергоэффективность
Гибридные	Высокое	Высокая	Очень низкий	Универсальность

При настройке автомобильных систем предпочтение отдается ОУ с rail-to-rail входами/выходами, сохраняющим работоспособность при просадках напряжения. Для подавления пусковых щелчков и термошума применяются схемы с балансным включением и фильтрацией синфазных помех на этапе проектирования печатной платы.

Разъёмы: питание, аудиовходы, акустические выходы

Разъёмы питания обеспечивают подачу электроэнергии от бортовой сети автомобиля к усилителю. Основные компоненты включают клемму постоянного тока +12V (B+), массу (GND) и управляющий вход (REM), который активирует устройство при включении головного устройства. Сечение подключаемых проводов должно соответствовать мощности усилителя во избежание перегрева.

Аудиовходные разъёмы принимают сигнал от источника звука. Стандартно используются RCA-интерфейсы (тюльпаны) для низкоуровневого подключения к предварительным выходам магнитолы. Альтернативой служат высокоуровневые входы (Hi-Level) с клеммами под "голые" провода, позволяющие интегрировать усилитель со штатной аудиосистемой без линейных выходов.

Ключевые типы разъёмов

Тип	Назначение	Особенности
Питание	Подключение к АКБ и массе	B+ (12V) GND REM (управление)
Аудиовходы	Приём сигнала	RCA (Low-Level) Hi-Level Inputs Возможность переключения уровня
Акустические выходы	Подключение динамиков	Парные клеммы (±) Маркировка каналов (FL, FR, RL, RR) Поддержка импеданса 2-8 Ом

Акустические выходы представляют собой винтовые клеммы для подключения колонок. Каждый из четырёх каналов имеет раздельные положительный (+) и отрицательный (-) полюса. Важно соблюдать фазировку и использовать акустические провода с подходящим сечением. Для мостового режима (BTL) соседние каналы объединяются для увеличения мощности на сабвуфер.

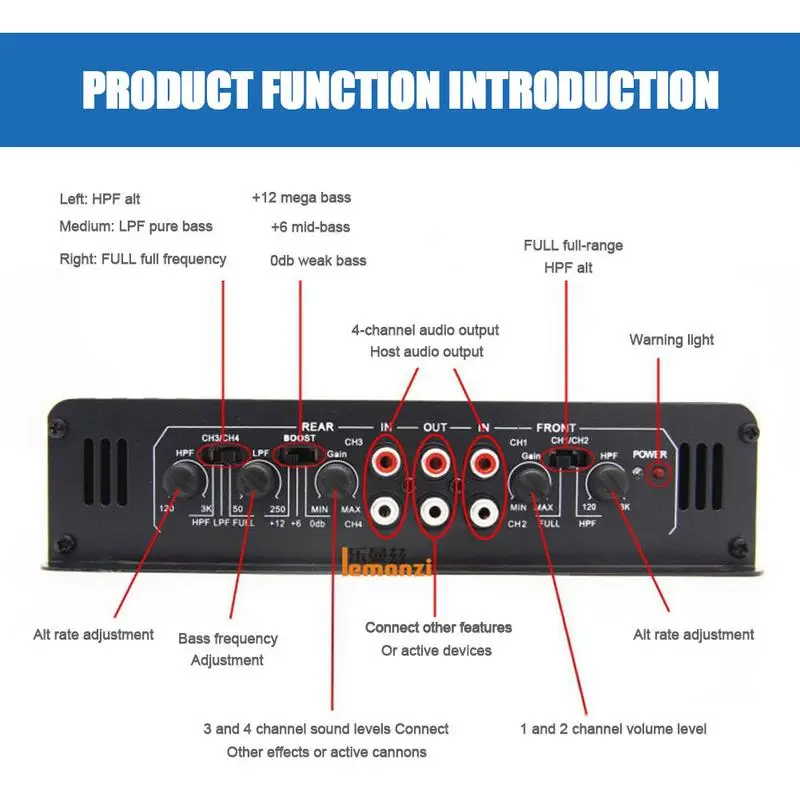

Регуляторы тембра на передней панели

Регуляторы тембра на передней панели 4-канальных усилителей предоставляют оперативный контроль над частотной характеристикой звука без необходимости доступа к основным настройкам. Они позволяют адаптировать звучание акустической системы под конкретные акустические условия салона автомобиля или предпочтения слушателя.

В типовой конфигурации эти элементы управления дублируются для пар каналов (перед/зад или лево/право), обеспечивая независимую коррекцию для разных зон. Механические регуляторы выполняются в виде поворотных потенциометров или слайдеров с тактильной обратной связью.

Ключевые характеристики и функции

Основные типы регуляторов на фронтальной панели:

• НЧ-фильтр (Bass): Корректирует уровень частот 40-100 Гц, компенсирует недостаток басов
• ВЧ-фильтр (Treble): Управляет диапазоном 10-20 кГц, добавляет "воздух" и детализацию
• Супербас (Sub-bass): Усиливает сверхнизкие частоты (25-50 Гц) на моделях с интегрированным сабвуферным каналом

Параметр	Диапазон регулировки	Шаг изменения
НЧ (Bass)	-10 dB ... +10 dB	2 dB
ВЧ (Treble)	-8 dB ... +8 dB	1.5 dB
Баланс	L100% ↔ R100%	3%

Важные особенности при настройке: Изменения применяются в реальном времени через аналоговые цепи или DSP-процессор. Чрезмерное усиление НЧ-диапазона может вызывать клиппинг на пиках, поэтому рекомендуется предварительная калибровка основного усиления (Gain).

Цифровые интерфейсы управления DSP

Цифровые интерфейсы в 4-канальных усилителях с DSP обеспечивают точный контроль параметров звучания через внешние устройства. Они заменяют ручные регуляторы, предоставляя доступ к сложным настройкам: эквалайзерам, кроссоверам, временным задержкам и лимитерам. Это критично для адаптации системы к акустике салона автомобиля.

Интеграция таких интерфейсов позволяет использовать специализированное ПО для визуализации и коррекции АЧХ в реальном времени. Подключение осуществляется напрямую к компьютеру или мобильному устройству, что ускоряет процесс калибровки и сохраняет конфигурации в цифровом виде для последующего применения.

Реализация и протоколы

Ключевые типы интерфейсов и их функции:

• USB-B/Micro-USB: основной канал для связи с ПК. Обеспечивает передачу данных для ПО настройки, загрузки пресетов и обновления прошивки DSP.
• Bluetooth 4.0+: беспроводное управление со смартфонов через фирменные приложения. Позволяет оперативно регулировать базовые параметры (бас/высокие, баланс) без ПК.
• Ethernet (RJ-45): высокоскоростное соединение в премиум-моделях для многопользовательской настройки и интеграции в сетевые аудиосистемы.
• Цифровые шины I²C/SPI: внутренние протоколы для обмена данными между процессором DSP, АЦП/ЦАП и модулями усиления. Гарантируют синхронизацию обработки сигнала.

Протоколы управления включают проприетарные решения производителей (например, Audison bit Tune, Rockford Fosgate DSR1) и открытые стандарты типа ASIO для совместимости с профессиональными аудиоредакторами. При настройке через ПО важно соблюдать последовательность: инициализация связи → загрузка текущей конфигурации → коррекция параметров → валидация изменений → сохранение пресета в память DSP.

Защитные цепи: термореле и стабилизаторы

В 4-канальных автомобильных усилителях защитные цепи критически важны для предотвращения повреждений компонентов и обеспечения стабильной работы в экстремальных условиях бортовой сети. Термореле и стабилизаторы напряжения выступают ключевыми элементами этой системы, непрерывно мониторя параметры и мгновенно реагируя на отклонения от нормы. Их корректная работа напрямую влияет на долговечность устройства и качество звуковоспроизведения.

Термореле (термозащита) встроено непосредственно в силовые секции усилителя и отслеживает температуру выходных транзисторов и радиаторов. При достижении порогового значения, обычно 80-100°C, реле размыкает цепь питания каскада усиления, предотвращая тепловой пробой полупроводников. После охлаждения до безопасного уровня (примерно на 20-30°C ниже порога срабатывания) происходит автоматическое восстановление работы. Эффективность защиты зависит от точности размещения датчика и калибровки порогов срабатывания.

Функциональные элементы защиты

Стабилизаторы напряжения решают две основные задачи:

• Подавление скачков напряжения в бортовой сети (например, при запуске двигателя или работе генератора)
• Защита от переполюсовки (случайного неправильного подключения клемм аккумулятора)

В их основе лежат:

1. TVS-диоды (Transient Voltage Suppression) – шунтируют импульсы перенапряжения
2. Мощные MOSFET-транзисторы – отключают питание при обратной полярности
3. DC-DC преобразователи – стабилизируют напряжение для маломощных цепей (предусилителей, процессоров)

Компонент	Тип неисправности	Реакция защиты
Термореле	Перегрев выходного каскада	Отключение силовых транзисторов
TVS-диод	Скачок напряжения >16V	Шунтирование избыточной энергии
MOSFET-предохранитель	Обратная полярность питания	Разрыв цепи +12V

Настройка защитных цепей производится на заводе через подбор номиналов резисторов в компараторных схемах термоконтроля и калибровку порогов срабатывания стабилизаторов. Важно обеспечивать свободную циркуляцию воздуха вокруг усилителя – блокировка вентиляции провоцирует ложные срабатывания термозащиты даже при умеренной нагрузке.

Особенности автомобильных RCA-разъёмов

Автомобильные RCA-разъёмы служат критически важным интерфейсом для передачи низкоуровневого сигнала от магнитолы к 4-канальному усилителю. Их конструкция адаптирована к сложным условиям эксплуатации в транспортном средстве, где присутствуют вибрации, перепады температур и электромагнитные помехи. От качества разъёмов и кабелей напрямую зависит чистота звукового сигнала и отсутствие посторонних шумов в акустической системе.

Ключевые отличия автомобильных RCA от бытовых аналогов включают усиленную экранировку кабеля и устойчивость к окислению контактов. Цветовая маркировка пар разъёмов (например, белый/красный для передних каналов, серый/фиолетовый для задних) упрощает идентификацию при подключении мультиканальных усилителей. Механическая прочность корпуса и фиксации предотвращает самопроизвольное расшатывание соединений при движении автомобиля.

Основные технические характеристики:

• Экранировка: Двойной или тройной слой фольги/оплётки для подавления наводок от бортовой сети
• Позолоченные контакты – снижают сопротивление и предотвращают коррозию
• Угловые корпуса – облегчают монтаж в стеснённых условиях
• Термостойкая изоляция кабеля (-40°C до +105°C)

Параметр	Стандартный RCA	Премиум RCA
Волновое сопротивление	75 Ом	50-75 Ом
Ёмкость кабеля	60-100 pF/м	30-50 pF/м
Доп. защита	Базовое экранирование	Ферритовые фильтры + изоляция витой парой

Рекомендации по подключению:

1. Избегайте параллельной прокладки с силовыми кабелями питания усилителя
2. Используйте разъёмы с пружинными фиксаторами для виброустойчивости
3. Проверяйте целостность экрана мультиметром перед установкой
4. При настройке 4-канальных систем применяйте Y-адаптеры только для синхронизации каналов

Система вентиляции корпуса усилителя

Эффективная вентиляция критична для стабильной работы 4-канального усилителя, предотвращая перегрев силовых компонентов (выходных каскадов, трансформатора) при экстремальных нагрузках. Без отвода тепла происходит деградация звука (динамическая компрессия, искажения) и сокращается ресурс элементов из-за термического стресса.

Конструктивно система включает вентиляционные перфорации на корпусе (жалюзи), алюминиевый радиатор с развитой поверхностью для конвекции и один или несколько кулеров. Вентиляторы монтируются с учетом направления воздушного потока: на вытяжку горячего воздуха либо на приток холодного через радиаторные ребра.

Ключевые аспекты реализации

• Типы охлаждения:
  • Пассивное: Радиатор без вентиляторов (для маломощных моделей)
  • Активное: Кулеры с термодатчиком, регулирующим скорость вращения
• Размещение компонентов:
  • Входные цепи экранируются от потоков воздуха для снижения шумов
  • Радиатор изолируется от электронных компонентов термопрокладками

Параметр	Рекомендации
Минимальный зазор	≥5 см от стенок корпуса до препятствий
Направление вентиляции	Поток воздуха вдоль радиатора → выход через тыльные жалюзи
Обслуживание	Чистка пыли 1 раз в год (сжатый воздух)

Настройка сводится к контролю работы автоматики: при термозащите (аварийное отключение) проверяется чистота вентиляции, корректность монтажа и нагрузка на каналы. Принудительное увеличение скорости кулеров требуется редко – только в нештатных условиях (например, установка в замкнутое пространство).

Планарные катушки индуктивности в кроссоверах

Планарные (плоские) катушки индуктивности представляют собой альтернативу традиционным проволочным обмоткам в кроссоверах усилителей. Их конструкция основана на тонком печатном проводнике, нанесённом слоями на диэлектрическую подложку, что формирует спиральную или меандровую геометрию. Такая технология минимизирует паразитные ёмкости и сопротивления, критичные для высокочастотных фильтров.

Ключевое преимущество планарных решений – стабильность параметров при температурных колебаниях и вибрациях, характерных для автомобильных аудиосистем. Отсутствие воздушного зазора и жёсткая фиксация витков исключают микрофонный эффект и механические резонансы, снижая искажения на пиковых нагрузках.

Особенности интеграции и применения

В 4-канальных усилителях планарные катушки чаще применяются в ВЧ-секциях кроссоверов (от 2 кГц и выше), где требуются малые номиналы индуктивности (0.01–0.5 мГн). Для СЧ/НЧ-фильтров их использование ограничено габаритами, необходимыми для достижения высоких индуктивностей.

• Типовые конфигурации:
  • 2-полосные системы: планарные катушки в фильтрах твитеров.
  • 3-полосные системы: комбинация с ферритовыми дросселями в СЧ-звене.
• Критерии выбора компонентов:
  • Толщина медного слоя (35–105 мкм) для тока нагрузки.
  • Диэлектрическая проницаемость подложки (FR4, полиимид).
  • Температурный коэффициент индуктивности (±50 ppm/°C).

Параметр	Планарная катушка	Традиционная катушка
Чувствительность к вибрациям	Практически отсутствует	Высокая (эффект "звона")
Габариты на 1 мГн	25×25 мм	45×30 мм
Добротность (Q) @ 5 кГц	40–60	80–120

При настройке кроссоверов с планарными элементами учитывают их низкую индуктивную насыщаемость, позволяющую использовать компактные сердечники без риска искажений. Однако ограниченная добротность (Q) требует точного согласования с ёмкостями фильтра для сохранения крутизны среза.

Дефекты перегрева компонентов при эксплуатации

Перегрев – критическая проблема в 4-канальных усилителях, приводящая к деградации компонентов и полному отказу оборудования. Основными источниками тепла выступают силовые транзисторы выходного каскада, стабилизаторы напряжения и обмотки дросселей в цепях питания. При экстремальных нагрузках или плохом охлаждении температура этих элементов может превышать 150°C, запуская необратимые физико-химические процессы.

Тепловое повреждение проявляется в нескольких формах: расслоение текстолита на печатной плате из-за температурного расширения, расплавление оловянно-свинцовых припоев (особенно критично для BGA-компонентов), изменение характеристик электролитических конденсаторов с выкипанием электролита. Кремниевые структуры MOSFET-транзисторов теряют полупроводниковые свойства при локальных перегревах, образуя "короткие замыкания на кристалле".

Типичные причины и профилактика

Ключевые факторы перегрева и методы их устранения:

• Неправильный монтаж: Установка усилителя в замкнутое пространство без вентиляции (под сиденьем, в нишах багажника). Решение: Монтаж на свободной поверхности с зазором 5 см от других объектов, использование вентиляционных вставок.
• Завышенная нагрузка: Подключение сабвуферов с импедансом ниже 2 Ом на канал или одновременная работа всех каналов на максимальной мощности. Решение: Контроль импеданса нагрузки мультиметром, использование кроссоверов для разгрузки ВЧ-каналов.
• Дефекты охлаждения: Заклинивание вентилятора, засорение радиатора пылью, высыхание термопасты. Решение: Регулярная очистка воздуховодов, замена термоинтерфейса каждые 2 года.

Диагностические признаки термического повреждения:

1. Потемнение дорожек печатной платы вокруг силовых элементов
2. Вздутие корпусов конденсаторов в цепях питания
3. Характерный запах гари от перегретого трансформатора
4. "Плавающие" искажения звука при прогреве усилителя

Компонент	Критическая температура	Последствия перегрева
MOSFET-транзисторы	175°C	Пробой p-n переходов, короткое замыкание
Электролитические конденсаторы	105°C	Вздутие корпуса, падение ёмкости, обрыв
Дроссели фильтров	130°C	Межвитковое замыкание, потеря индуктивности

Для предотвращения отказов обязательна проверка мультиметром напряжения смещения (bias) и тока покоя после установки усилителя. Значения должны соответствовать datasheet производителя – завышенные параметры указывают на риск перегрева. При длительной эксплуатации на высокой громкости рекомендуется установка дополнительных кулеров с термодатчиком, активирующим обдув при достижении 70°C на радиаторе.

Инжаровые тестеры для проверки напряжения

Инжаровые тестеры (часто называемые мультиметрами) являются ключевым инструментом для точной диагностики электрических параметров в автомобильных аудиосистемах, включая 4-канальные усилители. Они позволяют замерять постоянное напряжение (DC) в цепях питания (B+ и REM), на выходах усилителя (акустических каналах), а также на входах RCA или высокоуровневых входах. Без точных измерений напряжения невозможно объективно оценить исправность усилителя, правильность его подключения или выявить проблемы типа просадки питания, обрыва цепи remote или короткого замыкания.

При работе с 4-канальным усилителем инжаровый тестер используется для проверки напряжения на всех критических точках: на клеммах питания (плюс и масса) при включенной системе, на управляющем выводе REM, на каждом из четырех акустических выходов (для поиска DC-смещения, опасного для динамиков), а также на сигнальных входах. Регулярные замеры помогают убедиться в стабильности работы блока питания усилителя, отсутствии перегрузки по току на отдельных каналах и корректности уровня входного сигнала, что напрямую влияет на качество звука и долговечность компонентов.

Типовые проверки напряжения на 4-канальном усилителе

Для комплексной диагностики усилителя с помощью инжарового тестера выполняют последовательность замеров:

1. Питание (B+ и GND): Измерьте напряжение между плюсовой клеммой усилителя и надежной массой кузова автомобиля при включенной системе и нагрузке (музыка). Значение должно быть близко к напряжению АКБ (12.6-14.4V). Просадка ниже 11V указывает на проблемы с проводкой или АКБ.
2. Управляющий сигнал (REM): Проверьте напряжение между клеммой REM и массой. Оно должно соответствовать напряжению B+ при включении головного устройства. Отсутствие напряжения означает обрыв в цепи управления.
3. Выходы усилителя: Установите тестер в режим DCV, отсоедините акустические провода. Замерьте напряжение между "+" и "-" каждого канала. В исправном усилителе оно должно быть в пределах нескольких милливольт (мВ), близко к 0V. Значение выше 50-100мВ сигнализирует о неисправности канала.
4. Сигнальные входы: Замерьте напряжение на центральном контакте RCA-разъема относительно его оплетки (массы) при включенном источнике сигнала (без музыки). Наличие постоянного напряжения (DC) на входе недопустимо и может указывать на неисправность источника (ГУ) или межблочного кабеля.

Критически важно использовать тестер с достаточной точностью (минимум 3.5 разряда) и правильно выбирать диапазон измерений (например, 20V DC для питания, 2V DC или 200mV DC для выходов/входов).

Проверка полярности при подключении колонок

Неправильная фазировка динамиков приводит к деструктивной интерференции звуковых волн: низкие частоты "проваливаются", звуковая сцена теряет целостность, а АЧХ искажается. Проверка полярности обязательна при подключении акустических систем к 4-канальному усилителю, особенно при комбинировании разных типов динамиков (коаксиальные, компонентные, сабвуфер).

Стандартная маркировка предусматривает обозначение "+" (плюс) и "–" (минус) на клеммах колонок и соответствующих выходах усилителя. Используйте красный провод для положительной полярности и черный/синий для отрицательной на всех каналах (FL, FR, RL, RR). При подключении компонентных систем отдельно проверьте полярность вуферов и твитеров в раздельных каналах.

Методы проверки

1. Тестер батарейкой (1.5V):
   • Подключите "+" колонки к "+" батарейки
   • Коснитесь "-" провода к "-" батарейки
   • При правильной полярности диффузор выдвинется наружу
2. Мобильные приложения (например, RTA Tools):
   • Запустите тональный сигнал 50-100 Гц
   • Контролируйте синхронность движения диффузоров
3. Фазоинвертор:
   • Наденьте на все динамики при включенной музыке
   • Переключите полярность на одном канале
   • Правильное подключение дает максимальную басовую отдачу

Ошибка полярности	Последствия для звука
Инверсия фронтальных каналов	Смещение вокала за сцену, потеря центра образа
Инверсия тыловых каналов	Нарушение пространственной синхронизации
Инверсия одного динамика в компонентной системе	Провал СЧ-диапазона на кроссовере

Настройка входной чувствительности Gain/Level

Регулировка Gain/Level (чувствительности входа) определяет соответствие уровня входного сигнала усилителя мощности головному устройству. Её основная задача – предотвратить искажения звука (клиппинг) и обеспечить максимально чистый выходной сигнал. Неправильная настройка приводит либо к перегрузке и повреждению динамиков, либо к недогрузке усилителя с потерей динамического диапазона.

Настройка производится после установки всех остальных параметров (кроссоверов, эквалайзера) на минимальном уровне громкости головного устройства. Используйте тестовый сигнал (синусоидальный тон 50-1000 Гц) или музыкальный материал с высоким динамическим диапазоном, избегая компрессированных записей.

Пошаговая методика настройки

1. Отключите сабвуфер: Начните с фронтальных/тыловых каналов. Отключите сабвуферный канал во избежание ошибок слуховой оценки.
2. Сбросьте настройки: Поверните регулятор Gain на усилителе до минимального значения (против часовой стрелки).
3. Подготовьте инструменты:
   • Мультиметр (режим измерения переменного напряжения ACV)
   • Тестовый тон (рекомендуется 1 кГц для средневысоких частот, 40-60 Гц для сабвуфера)
   • Калькулятор для расчёта целевого напряжения
4. Рассчитайте целевое напряжение:

   V_target = √(P_RMS × R)
   Где P_RMS – номинальная мощность усилителя на канал (Вт), R – сопротивление нагрузки (Ом).

5. Настройте канал:
   1. Включите тестовый тон на головном устройстве.
   2. Плавно увеличьте громкость ГУ до 75-80% от максимума.
   3. Медленно поворачивайте регулятор Gain, пока мультиметр не покажет V_target.
6. Проверьте на слух: Прослушайте звук на максимальной рабочей громкости. Отсутствие хрипов, дребезжания и явных искажений подтверждает корректность настройки.
7. Повторите для всех каналов: Настройте остальные каналы (включая сабвуферный) по аналогии, используя соответствующие тестовые тона (низкочастотные для сабвуфера).

Критические ошибки при настройке

Ошибка	Последствие	Профилактика
Настройка "на слух" без измерительных приборов	Риск хронического клиппинга и повреждения динамиков	Обязательное использование мультиметра
Использование максимальной громкости ГУ	Усиление собственных искажений головного устройства	Фиксация ГУ на 75-80% громкости
Регулировка Gain как "громкости"	Недогрузка усилителя или перегрев	Восприятие Gain как инструмента согласования уровней

Ключевые принципы: Gain – это не эквалайзер и не регулятор мощности. Он устанавливает точку согласования между источником и усилителем. После корректной настройки регулятор Gain не трогают – громкость контролируется только на головном устройстве.

Регулировка ФВЧ для фронтальной акустики

Фильтр высоких частот (ФВЧ) критически важен для защиты фронтальных динамиков от низкочастотных сигналов, превышающих их механические возможности. Правильная настройка отсечки предотвращает искажения, хрипы и механические повреждения диффузора, особенно при работе с СЧ/ВЧ-головками или коаксиалами. Частота среза подбирается исходя из технических характеристик акустики, типа оформления двери и акустического оформления салона.

Основная цель – найти баланс между сохранением целостности НЧ-звена фронтальных компонентов и обеспечением плавного акустического перехода к сабвуферу. Типичный диапазон настройки ФВЧ для компонентных систем составляет 60-120 Гц, при этом крутизна фильтра (12 dB/oct или 24 dB/oct) влияет на резкость отсечки и фазовые характеристики. Необходимо учитывать реальную нижнюю границу частотной характеристики динамиков, указанную производителем, а не номинальное значение.

Ключевые шаги настройки

• Определение нижнего предела: Используйте паспортные данные динамиков (F_s, резонансная частота) как отправную точку. Установите начальное значение ФВЧ на 10-15 Гц выше резонанса.
• Выбор крутизны среза:
  • 12 dB/oct: Мягче сливается с сабвуфером, меньше фазовых искажений.
  • 24 dB/oct: Жестче защищает динамики, требует точного подбора частоты среза сабвуфера.
• Тестовое прослушивание: Включите трек с насыщенным мидбасом (80-150 Гц). Постепенно повышайте частоту ФВЧ до исчезновения хрипов/деформации диффузора.
• Синхронизация с сабвуфером: Настройте ФНЧ сабвуфера с перекрытием 10-30 Гц относительно ФВЧ фронта (например, ФВЧ 80 Гц, ФНЧ 60-70 Гц). Проверьте отсутствие провала или пика в зоне перехода.

Тип акустики	Рекомендуемый диапазон ФВЧ	Рекомендуемая крутизна
Коаксиальные 13 см	80-120 Гц	12 или 24 dB/oct
Компонентные мидбасы 16-17 см	60-90 Гц	12 dB/oct
Широкополосные	100-150 Гц	24 dB/oct

Важно: При использовании кроссоверов ГУ или процессора отключите дублирующие фильтры на усилителе. Измерения микрофоном (REW, SMAART) помогают точно выявить провалы на стыке полос. Если фронтальная акустика играет слишком "тонко", проверьте правильность фазировки динамиков.

Регулировка ФНЧ для сабвуфера в мосту

При использовании двух каналов 4-канального усилителя в мостовом режиме для питания сабвуфера настройка фильтра низких частот (ФНЧ) остается ключевой задачей, однако имеет специфические аспекты. Основная цель ФНЧ – ограничить частотный диапазон, подаваемый на сабвуфер, отсекая средние и высокие частоты, для которых он не предназначен, фокусируя его мощность на воспроизведении басов и предотвращая искажения.

Настройка производится на том канале (или каналах, если усилитель позволяет независимую настройку), к которому подключен сабвуфер. Важно помнить, что в мостовом режиме выходное напряжение удваивается, а нагрузка на каждый из двух внутренних усилительных каналов возрастает, что требует особой осторожности при установке уровня чувствительности (Gain).

Ключевые аспекты настройки ФНЧ в мостовом режиме

Основные регулировки и их особенности:

• Выбор Частоты Среза (Crossover Frequency):
  • Типичный диапазон: 60 Гц - 100 Гц.
  • Конкретная точка зависит от характеристик сабвуфера (частотный отклик, тип корпуса - ЗЯ, ФИ, бандпасс) и акустики фронта/тыла.
  • Цель - плавное сопряжение с НЧ-динамиками основных каналов, где обычно включен ФВЧ на схожей частоте.
• Крутизна Среза (Slope):
  • Определяет резкость отсечения частот выше выбранной точки среза.
  • Распространенные значения: 12 дБ/окт или 24 дБ/окт.
  • Более крутой срез (24 дБ/окт) сильнее подавляет нежелательные среднечастотные составляющие, что часто полезно для сабвуфера.
• Чувствительность (Gain/Level):
  • Наиболее критичный параметр в мостовом режиме.
  • Устанавливается после настройки ФНЧ и до подключения сабвуфера (или с отключенным сабом).
  • Начинать с минимального значения.
  • Использовать тестовый сигнал (синус 40-50 Гц) и вольтметр для установки выходного напряжения усилителя в соответствии с его паспортной мощностью на используемом сопротивлении нагрузки, либо на слух, избегая перегрузки (клиппинга).
  • Помнить: перегрузка в мосту опаснее и возникает при меньшей громкости на входе из-за удвоенного напряжения на выходе.

Рекомендации по частоте среза ФНЧ для сабвуфера:

Тип Акустики / Цель	Примерный Диапазон Частоты Среза ФНЧ
Компонентная акустика (Фронт/Тыл) с хорошими НЧ	70 Гц - 90 Гц
Коаксиальная акустика (Фронт/Тыл)	80 Гц - 100 Гц
Сабвуфер в закрытом ящике (ЗЯ)	60 Гц - 80 Гц (часто ниже из-за плавного спада ЗЯ)
Сабвуфер в фазоинверторе (ФИ)	70 Гц - 90 Гц
Акцент на "бубнеж" (не рекомендуется для качества)	100 Гц - 120 Гц (риск локализации саба и "каши")

После базовой настройки с помощью измерительных инструментов или тестовых сигналов обязательна финальная коррекция на слух при воспроизведении знакомой музыки с богатым басом. Идеальная настройка обеспечивает монолитное, глубокое и четкое басовое сопровождение, интегрированное в общую звуковую картину, без бубнения, локализации источника баса или провалов на стыке с АС.

Настройка точек среза кроссовера

Кроссовер является критически важным компонентом автомобильной аудиосистемы, его правильная настройка определяет качество звучания и защиту динамиков. Для 4-канального усилителя, управляющего твитерами (передние каналы) и мидбасами/сабвуфером (задние каналы или мостовое включение), настройка точек среза (частоты разделения) обеспечивает правильное распределение частотного диапазона между компонентами акустики.

Неверно выбранные точки среза приводят к провалам или наложениям в АЧХ, искажениям звука и потенциальному повреждению динамиков, особенно твитеров. Цель настройки – создать плавный, сбалансированный переход между динамиками в области их совместной работы, исключив воспроизведение каждым из них частот, для которых они не предназначены.

Базовые принципы и процедура настройки

Перед настройкой определите тип подключенной акустики к каждому каналу усилителя и их частотные характеристики (указаны в спецификациях). Большинство 4-канальных усилителей оснащены регулируемыми кроссоверами высоких (HPF) и/или низких частот (LPF) на каналах:

• HPF (High Pass Filter): Пропускает только частоты выше установленной точки среза. Применяется для твитеров и мидбасов/мидренджей, чтобы отсечь разрушительные для них низкие частоты.
• LPF (Low Pass Filter): Пропускает только частоты ниже установленной точки среза. Применяется для сабвуфера (при использовании двух каналов в мостовом режиме) или мидбасов (если они работают в нижнем диапазоне без сабвуфера), чтобы отсечь нежелательные высокие частоты.

Процедура настройки:

1. Твитеры (Передние каналы, HPF):
   • Включите HPF на соответствующих каналах (обычно CH1 & CH2).
   • Начните с относительно высокой частоты (например, 3.5-4 кГц) и плавно снижайте ее, слушая звук.
   • Цель: Найти самую низкую частоту, где твитер звучит чисто, без хрипа или искажений, и отсутствует явный провал между ним и мидбасом. Обычно диапазон 2.5 кГц - 4 кГц.
2. Мидбасы / Мидренджи (Передние или Задние каналы, HPF):
   • Включите HPF на каналах, к которым подключены мидбасы.
   • Начните с 80-100 Гц. Плавно повышайте частоту, пока не исчезнет "бубнение" на низких нотах, но голос и середина не станут худеть. Обычно диапазон 60 Гц - 120 Гц.
3. Сабвуфер (Мостированные каналы CH3+CH4, LPF):
   • Включите LPF на мостовом канале (или на каналах CH3/CH4, если они настроены на сабвуфер).
   • Начните с 80 Гц. Плавно снижайте частоту, пока сабвуфер не перестанет "бубнить" или звучать нечетко, но бас не станет слишком "точечным". Обычно диапазон 60 Гц - 100 Гц.
   • Критически важно: Убедитесь, что точка среза LPF сабвуфера находится ниже точки среза HPF мидбасов (например, саб LPF 80 Гц, мидбасы HPF 100 Гц), создавая перекрытие в 20 Гц для плавного перехода.

Рекомендуемые стартовые точки и диапазоны:

Тип динамика	Тип фильтра	Стартовая точка	Типичный рабочий диапазон
Твитеры (Твиты)	HPF	3.5 кГц	2.5 кГц - 4 кГц
Мидбасы / Комапонентная акустика	HPF	80 Гц	60 Гц - 120 Гц
Сабвуфер	LPF	80 Гц	60 Гц - 100 Гц

После первоначальной настройки внимательно прослушайте музыку с богатым спектром. Обратите внимание на плавность перехода между сабвуфером и мидбасами (не должно быть провала или гулкого подъема в районе 80-120 Гц) и между мидбасами и твитерами (голос и верхние середины должны звучать естественно, без резкости или приглушенности). Корректируйте точки среза небольшими шагами для достижения наиболее сбалансированного и детализированного звучания всей системы.

Коррекция фазы опцией Phase 0°/180°

Функция фазировки (Phase 0°/180°) в 4-канальных усилителях позволяет инвертировать полярность выходного сигнала на отдельных каналах. Эта настройка компенсирует разницу фаз между динамиками, возникающую из-за особенностей их расположения в автомобиле или схемы подключения. Корректная фазировка критична для синфазной работы акустической системы.

При несовпадении фаз низкочастотные составляющие сигнала взаимно ослабляются, что проявляется как "провалы" в АЧХ, потеря баса и размытие стереообраза. Инвертирование фазы на проблемном канале восстанавливает согласованность движения диффузоров динамиков относительно друг друга.

Принцип работы и настройка

Переключатель Phase обычно располагается на панели управления усилителя рядом с кроссоверами и уровнями чувствительности. Для точной коррекции:

1. Воспроизведите тестовый сигнал с монофоническим басом (40-80 Гц)
2. Попеременно переключайте Phase 0° и 180° на канале сабвуфера или фронта
3. Фиксируйте положение, при котором низкие частоты усиливаются

Типовые сценарии применения:

• Сабвуфер, установленный магнитной системой вверх, требует фазы 180°
• Каналы задних динамиков при встречном включении относительно фронта
• Компенсация задержки сигнала в многополосных системах

Проблема	Решение Phase	Результат
Ослабление баса на стыке фронт/сабвуфер	Инверсия на сабвуферном канале	Усиление НЧ, четкая атака
"Размытие" центрального вокала	Поочередная проверка фронтальных каналов	Фокусировка стереоцентра

Важно: Настройка выполняется после установки базовых параметров усиления и частот среза. Для многоканальных систем с DSP предпочтительнее цифровая коррекция задержек, но механический переключатель Phase остаётся эффективным инструментом быстрой оптимизации.

Баланс уровней между фронтом и тылом

Корректировка баланса фронтальных и тыловых каналов критична для создания естественной звуковой сцены в автомобиле. Стандартная рекомендация – смещение громкости вперед на 2-3 дБ относительно тыла, что компенсирует близкое расположение задних динамиков к слушателю и предотвращает "заваливание" вокала и основных инструментов назад.

Практическая настройка осуществляется через фейдер (регулятор front/rear) на головном устройстве или потенциометры чувствительности (gain) на усилителе. Цель – добиться восприятия фронтальных компонентов как основного источника звука при сохранении тылового фона для пространственного заполнения и эффектов.

Методы настройки баланса

• Тестовые треки: Использование записей с центральным вокалом для виртуального позиционирования звука на лобовом стекле
• Поэтапное смещение: Уменьшение уровня тыла до момента "исчезновения" локализации задних динамиков
• Проверка разнесением: Временное отключение тыловых каналов для оценки чистоты фронтальной сцены

Фактор влияния	Рекомендация
Тип акустики (компонентная/коаксиал)	Приоритет фронтальным компонентным системам
Мощность каналов	Выравнивание RMS фронта и тыла ±15%
Акустическое оформление	Усиление тыла при глухом заднем багажнике

Ключевые ошибки: Чрезмерное усиление тыла "для громкости" разрушает стереопанораму, а полное отключение задних каналов создает неестественную "пустоту" на задних сиденьях. Фиксация настроек после калибровки обязательна во избежание случайного сброса.

Регулировка тембра Bass Boost для сабвуфера

Bass Boost представляет собой частотно-избирательное усиление, целенаправленно повышающее громкость в узком диапазоне низких частот (обычно 40-80 Гц). Эта функция компенсирует акустические провалы или недостаточную чувствительность сабвуфера в определённых точках спектра.

Чрезмерное усиление Bass Boost вызывает искажения, перегрузку катушки динамика и механические повреждения. Ключевая задача – добиться плотного, контролируемого баса без "бубнения" или потери детализации, используя параметр как точечный корректор, а не основной источник громкости.

Параметры настройки и методика

Основные регулируемые элементы:

• Центральная частота (Frequency): Выбор точки максимального усиления (стандартно 45-55 Гц)
• Уровень усиления (Gain/Gain Level): Диапазон подъёма (обычно 0-18 dB)
• Добротность (Q-Factor): Ширина затрагиваемой полосы вокруг центральной частоты

Последовательность калибровки:

1. Обнулите регулятор Bass Boost перед началом настройки
2. Установите центральную частоту, соответствующую резонансу сабвуфера или зоне акустического провала
3. Плавно повышайте уровень усиления (максимум +6-9 dB) при тестовом прослушивании
4. Контролируйте отсутствие хрипов и "бубнения" на пиковых нагрузках
5. Скорректируйте Q-Factor: высокие значения (1.0-2.0) для точечной коррекции, низкие (0.3-0.7) для широкой полосы

Критические ограничения:

Параметр	Риск превышения
Усиление > +10dB	Клиппинг усилителя, тепловая перегрузка катушки
Слишком высокая центральная частота (>80 Гц)	Появление "бубнящего" призвука, маскировка вокала
Высокая добротность + большое усиление	Резонансные пики, неестественное звучание

Обязательно согласуйте настройки Bass Boost с общим уровнем Gain усилителя и фильтром низких частот (LPF). После активации функции повторно проверьте отсутствие клиппинга по индикатору защиты на усилителе или с помощью осциллографа.

Подавление гула через Ground Loop Isolators

Ground Loop Isolators (GLI) – пассивные устройства, устраняющие низкочастотный гул (50-60 Гц) в аудиосистеме автомобиля. Гул возникает из-за разницы потенциалов "земли" между головным устройством и усилителем, образующей паразитный контур. Этот контур наводит на сигнальные межблочные кабели наводки, воспринимаемые как фоновый шум.

Принцип работы GLI основан на гальванической развязке аудиолиний. Устройство содержит миниатюрные трансформаторы или оптроны, которые передают звуковой сигнал без прямого электрического контакта между входом и выходом, разрывая цепь ground loop. Современные изоляторы сохраняют качество звука благодаря широкой полосе пропускания (20 Гц – 20 кГц) и низким искажениям.

Типы и особенности установки

Основные виды изоляторов:

• Линейные (RCA): Встраиваются в межблочные кабели между магнитолой и усилителем. Просты в монтаже – подключаются "в разрыв" без питания.
• Высокоуровневые: Для систем с подключением через высокоомные выходы (акустические провода). Оснащены клеммами для проводов.
• Комбинированные: Поддерживают оба типа сигналов, часто включают фильтр ВЧ для сабвуферных каналов.

Критичные параметры при выборе:

Коэффициент подавления шума	От 60 дБ (эффективно устраняет гул)
Диапазон входного напряжения	0.5-8V (совместимость с любыми ГУ)
Сопротивление изоляции	>10 кОм (минимум потерь сигнала)

Этапы подключения к 4-канальному усилителю:

1. Отключите питание аудиосистемы.
2. Соедините RCA-выходы магнитолы с входами GLI.
3. Подключите выходы GLI к входам усилителя (каналы 1-4).
4. При наличии гула – добавьте изолятор на канал сабвуфера (при использовании отдельного моста).

Важно: GLI – решение для устранения именно ground loop. Если гул сохраняется, проверьте экранирование кабелей, точки заземления усилителя (короткий провод к кузову) и целостность экрана межблочных проводов.

Тестирование максимальной нагрузки осциллографом

Цель процедуры – определить предельную выходную мощность усилителя без искажений сигнала (THD) и перегрева компонентов. Для этого на вход усилителя подаётся синусоидальный сигнал эталонной частоты (обычно 1 кГц), а выход подключается к активной нагрузке, имитирующей динамики с номинальным сопротивлением (4 Ома). Осциллограф контролирует форму выходного сигнала на каналах, подключённых параллельно клеммам нагрузки через делители напряжения.

Уровень входного сигнала плавно увеличивают до появления на осциллографе признаков клиппинга (срезания вершин синусоиды) или искажений формы волны. Максимальная мощность фиксируется при достижении "границы клиппинга" – момента, когда дальнейшее усиление приводит к нелинейным искажениям. Параллельно отслеживается температура радиаторов и компонентов во избежание теплового повреждения.

Критические параметры и методика

Ключевые этапы и требования для корректных измерений:

• Калибровка измерительной цепи: использование прецизионных резисторов в делителях (погрешность ≤1%) и проверка АЧХ осциллографа.
• Условия теста: напряжение бортовой сети стабилизируется на 14.4V, длительность непрерывной нагрузки – не более 3 секунд для предотвращения перегрева.
• Контрольные точки:
  • Визуальный мониторинг осциллограмм всех 4 каналов одновременно.
  • Фиксация напряжения V_out на пике без искажений: P_max = (V_out)² / R_{нагрузки}.

Параметр	Оборудование	Требования
Генератор сигналов	Функциональный генератор	THD ≤0.01%, частота 1 кГц ±5 Гц
Активная нагрузка	Резистивная сборка	Мощность ≥150% от ожидаемой Pmax, принудительное охлаждение
Осциллограф	Цифровой (4 канала)	Полоса пропускания ≥20 МГц, режим High Resolution

Важно! Перед тестом усилитель прогревают в номинальном режиме 10 минут. Признаком успешного прохождения теста считается отсутствие:

1. Динамических искажений (интермодуляция, "ступеньки" на синусоиде).
2. Резонансных всплесков на краях АЧХ.
3. Теплового ограничения мощности (thermal shutdown).

Полученные значения P_max по каналам не должны отклоняться от паспортных данных усилителя более чем на ±10% при условии совпадения тестовых условий с заявленными производителем.

Определение искажений при помощи пробного сигнала

Пробный сигнал (обычно синусоида частотой 1 кГц) подаётся на вход усилителя для выявления нелинейных искажений в звуковом тракте. Источником сигнала служит генератор тона, подключённый к магнитоле или напрямую к усилителю через высокоомный вход. Уровень сигнала устанавливается близким к номинальному, но без перегрузки входных каскадов. Выход усилителя подключается к осциллографу и анализатору спектра для визуальной и количественной оценки формы волны и гармоник.

Основным индикатором служит коэффициент нелинейных искажений (THD), измеряемый анализатором спектра. Допустимым считается THD ≤ 0.5% для усилителей Hi-Fi класса. Критически важна стабильность частоты сигнала – дрейф даже на 5-10 Гц искажает результаты измерений. Для 4-канальных систем проверка выполняется последовательно на каждом канале при отключённой нагрузке (динамиках) с идентичными настройками кроссоверов и уровней.

Ключевые этапы процедуры

1. Подготовка оборудования: Генератор → Усилитель → Осциллограф/Анализатор спектра
2. Контроль параметров сигнала:
   • Частота: 1000 Гц ±1 Гц
   • Уровень: 80-90% от максимального безискажённого входа
3. Идентификация искажений:

   Тип искажения	Признак на осциллограмме	Доминирующие гармоники
   Клипинг	"Срезанные" вершины синусоиды	3-я, 5-я нечётные
   Интермодуляция	Пульсации амплитуды	Суммовые/разностные частоты

4. Корректирующие действия: Снижение уровня входа, проверка питания, замена кабелей.

Замер сопротивления мультиметром для цевостности цепи

Проверка целостности проводников и разъёмов мультиметром исключает обрывы и высокоомные контакты в сигнальных трактах автомобильного усилителя. Процедура выполняется при полностью обесточенной системе для предотвращения повреждения оборудования и получения корректных показаний. Исследуемая цепь отключается от клемм усилителя и головного устройства для изоляции от параллельных путей тока.

Мультиметр переводится в режим измерения сопротивления (Ω) с диапазоном 200 Ом или значком звуковой прозвонки. Щупы прибора плотно прижимаются к концам проверяемого проводника или контактам разъёма. Наличие непрерывности подтверждается показаниями, близкими к нулю (0.1–0.5 Ом), или звуковым сигналом. Стабильно высокое сопротивление (>1–2 Ом) указывает на дефект.

Критические точки контроля

Основное внимание уделяется соединениям:

• Межблочные кабели RCA: центральная жила и оплётка каждого канала
• Акустические провода: от клемм усилителя до динамиков всех частотных диапазонов
• Управляющие линии: провод REM (дистанционное включение), клеммы GND (масса)

Тип дефекта	Показания мультиметра	Возможная причина
Обрыв цепи	"OL" или "1" (перегрузка)	Перелом жилы, холодная пайка, окисленный контакт
Частичная деградация	Сопротивление >1 Ом	Коррозия, плохой обжим, утоньшение проводника
Короткое замыкание	~0 Ом между изолированными линиями	Повреждение изоляции, перемычка в разъёме

Важно: При прозвонке многожильных кабелей каждый провод проверяется отдельно на отсутствие перекрёстных замыканий. Для RCA-интерфейсов тестируется замыкание центрального контакта на оплётку. Обнаруженные проблемы устраняются перепайкой, заменой коннекторов или проводников перед подключением к усилителю.

Оптимизация задержек сигнала в мультизонных системах

Корректная настройка временных задержек (Time Alignment) критична для создания целостной звуковой сцены в автомобиле, где слушатели находятся асимметрично относительно динамиков. В 4-канальных усилителях с мультизонным управлением (например, перед/зад или компоненты/сабвуфер) эта задача усложняется необходимостью синхронизации сигналов между разными группами акустики и зонами прослушивания.

Принцип основан на компенсации разницы расстояний от динамиков до водителя: сигнал ближайших колонок искусственно задерживается цифровыми процессорами усилителя, чтобы звуковые волны от всех источников достигли точки прослушивания одновременно. Типичный шаг регулировки – 0.1-1 см, что соответствует задержке ~0.03-0.3 мс.

Ключевые аспекты настройки

Методы калибровки:

• Ручной замер – вычисление расстояний до динамиков с помощью рулетки и ввод значений в процессор
• Автоматическая коррекция – использование микрофона и ПО (в топовых моделях усилителей)
• Фазовый тест – аудирование эталонных треков для проверки синхронности баса

Компоненты системы:

Элемент	Функция в оптимизации
Цифровой DSP процессор	Аппаратная реализация алгоритмов задержки
Многополосные кроссоверы	Изоляция частотных диапазонов для точечной коррекции
Головное устройство с прецизионными таймингами	Задание базовых значений задержки для зон

Типовые ошибки:

1. Пренебрежение задержкой сабвуфера (требует наибольшего времени запаздывания)
2. Некорректный выбор референсной точки прослушивания (водитель/пассажир)
3. Конфликт задержек между компонентной акустикой и коаксиальными динамиками

Для верификации результата применяют импульсные тестовые сигналы и анализ осциллограмм. В системах с активным разделением каналов регулировка выполняется индивидуально для ВЧ/СЧ/НЧ-звеньев, что требует согласования задержек не только между физическими динамиками, но и внутри полос одного компонентного комплекта.

Калибровка частот внешним процессором DSP

Интеграция внешнего DSP-процессора с 4-канальным усилителем позволяет преодолеть ограничения встроенных кроссоверов и эквалайзеров, обеспечивая точную коррекцию АЧХ и временных задержек. Этот этап критичен для достижения сбалансированного звучания с учетом акустических особенностей салона автомобиля и характеристик динамиков.

Процесс требует предварительной настройки базовых параметров усилителя (усиление, HPF/LPF) в минимально необходимом значении для предотвращения искажений. Основная коррекция частотного диапазона переносится на DSP, где применяются сложные алгоритмы обработки сигнала с минимальной фазовой погрешностью.

Этапы калибровки DSP

Ключевые шаги при работе с внешним процессором:

1. Измерение акустики
   • Установка микрофона на позицию водителя/пассажира
   • Запись тестовых сигналов (розовый шум, синус-свип)
2. Анализ характеристик
   • Выявление пиков/провалов АЧХ с точностью ±1/24 октавы
   • Определение временных задержек между динамиками
3. Коррекция параметров
   • Настройка ФИЛЬТРОВ:

     Тип	Назначение	Точность
     Параметрический EQ	Коррекция резонансов	±0.5 дБ
     Фазовый инвертор	Компенсация задержек	0.02 мс

   • Оптимизация крутизны срезов (12–48 дБ/октава)

Критические аспекты: Применение лимитеров для защиты динамиков от перегрузки, сохранение нескольких пресетов для разных акустических условий. Финализация включает субъективную оценку звучания с эталонными треками для тонкой подстройки тембральной сбалансированности.

Использование розового шума для АЧХ-теста

Розовый шум представляет собой акустический сигнал со спектром, где мощность равномерно распределена по октавам. Это отличает его от белого шума (равномерное распределение по частотам) и делает идеальным инструментом для оценки АЧХ аудиосистемы. При воспроизведении розового шума через динамики и замере уровня сигнала микрофоном на каждой частоте выявляются пики и провалы в частотной характеристике, обусловленные акустикой салона, расположением компонентов или особенностями усилителя.

В 4-канальных автомобильных усилителях тест выполняется раздельно для каждой пары каналов (перед/зад или высокочастотники/низкочастотники) с последующим объединением результатов. Для этого сигнал подаётся с источника (тестового диска или приложения) на линейные входы усилителя, а измерительный микрофон размещается в точке прослушивания. Анализ АЧХ позволяет точно определить проблемные зоны перед тонкой настройкой эквалайзера или кроссоверов.

Практическая реализация теста

1. Подготовка оборудования: измерительный микрофон (с калибровочным файлом), анализатор спектра (RTA-софт), генератор розового шума.
2. Настройка усиления: установите уровень сигнала на усилителе в 75% от максимального для избежания клиппинга.
3. Поочерёдная проверка каналов:
   • Отключите три канала, оставив один активным
   • Зафиксируйте АЧХ для каждого канала отдельно
   • Проведите замеры при совместной работе всех каналов
4. Анализ результатов: выявите резонансы (>+3dB) и провалы (<-3dB) относительно усреднённой кривой.

Параметр	Розовый шум	Белый шум
Распределение энергии	По октавам	По частотам
Чувствительность к резонансам	Высокая (лучше для НЧ/СЧ)	Средняя
Удобство для автоакустики	Оптимально	Требует коррекции

Корректирующие действия: используя графический эквалайзер усилителя, срежьте пики (узкие полосы -Q) на проблемных частотах. Провалы лучше не усиливать – это провоцирует искажения. Для 4-канальных систем проверьте фазовую когерентность между каналами при помощи двойного RTA-замера.

Логические горизонты настройки эквалайзера

В автомобильных 4-канальных усилителях эквалайзер служит инструментом коррекции частотных искажений, вызванных акустическими особенностями салона, расположением динамиков и их характеристиками. Логические горизонты настройки подразумевают поэтапный подход: от базовой частотной коррекции до тонкой адаптации под слуховое восприятие, где каждый этап решает конкретные задачи без нарушения целостности звуковой картины.

Первостепенная задача – устранение проблемных резонансов и провалов, создаваемых интерференцией волн в замкнутом пространстве. Это требует анализа АЧХ системы и выявления критических зон (обычно в диапазоне 80–500 Гц). Последующие этапы фокусируются на согласовании тембра фронтальных и тыловых каналов, а также на адаптации АЧХ под субъективные предпочтения без потери баланса.

Стратегические этапы калибровки

Эффективная настройка реализуется через последовательность действий:

1. Коррекция низких частот (20–150 Гц):
   Устранение "бубнения" сабвуфера за счёт снижения резонансных пиков. Используется узкая полоса (Q=1.5–3) для точечного подавления проблемных частот.
2. Баланс мидбаса (150–800 Гц):
   Компенсация провалов, вызванных фазовой интерференцией между динамиками дверей и сабвуфером. Широкая полоса (Q=0.5–1) для сглаживания переходов.
3. Коррекция средних частот (800 Гц – 5 кГц):
   Адаптация ВЧ-динамиков и согласование их АЧХ с мидбасом. Требует осторожного усиления/ослабления для избежания резкости или "замыленности" вокала.
4. Атмосферные высокие частоты (5–20 кГц):
   Тонкая настройка детализации и "воздуха". Подъём не более +3 дБ во избежание шипения и усталости слуха.

Ключевые инструменты для работы:

Параметрический эквалайзер	Регулировка частоты, Q-фактора и уровня гейна для точечной коррекции
Графический эквалайзер	Визуальное управление фиксированными полосами для грубой коррекции
RTA-анализатор	Объективная визуализация АЧХ через микрофон
Тестовые треки	Эталонные записи с широким частотным охватом для субъективной оценки

Критически важно минимизировать усиление (не более +3 дБ), отдавая предпочтение ослаблению мешающих пиков. Избыточный гейн вводит искажения и перегружает каналы усилителя. Финишная калибровка всегда выполняется на слух: целевой баланс достигается, когда эквалайзер "не слышен", а звук воспринимается естественно при любом жанре.

Протокол фиксации визу-ручек после калибровки

Фиксация регулировочных элементов (визу-ручек) усилителя является обязательным этапом после точной настройки параметров звучания. Это предотвращает случайное смещение настроек из-за вибраций, температурных расширений или механических воздействий в процессе эксплуатации автомобиля. Несоблюдение протокола ведет к искажению звуковой картины и снижению качества работы аудиосистемы.

Процедура выполняется после окончательной калибровки всех каналов и проверки акустических характеристик на тестовых треках. Используются только специализированные составы, не влияющие на материал ручек и не вызывающие коррозию контактов. Фиксатор наносится точечно в строго определенных зонах для сохранения доступа к аварийной регулировке при сервисном обслуживании.

Алгоритм фиксации и контрольные параметры

Последовательность операций:

1. Очистка зоны контакта ручки с корпусом изопропиловым спиртом
2. Нанесение фиксирующего состава каплями диаметром 1-2 мм в трех точках:
   • Место сопряжения оси вращения с лицевой панелью
   • Стык ограничительной шайбы и регулировочного механизма
   • Нижний торец ручки (для потенциометров поворотного типа)
3. Проверка свободного хода ручки в диапазоне установленных значений
4. Контрольное прослушивание всех каналов после полимеризации состава (20-30 мин)

Требования к фиксирующим материалам:

Тип состава	Вязкость	Время полимеризации	Температурный диапазон
Анаэробный герметик	Средняя	15-25 мин	-40°C...+120°C
Термостойкий лак	Низкая	20-40 мин	-30°C...+150°C

Важно: запрещается использовать эпоксидные смолы или цианакрилатные клеи – они повреждают пластик и исключают возможность последующей корректировки. После фиксации в технический паспорт усилителя вносится отметка о примененном составе и дате выполнения работ. Визуальный контроль состояния фиксаторов проводится при плановом ТО аудиосистемы (рекомендуется каждые 15 000 км пробега).

Список источников

При подготовке материалов использовались специализированные технические ресурсы и профильные издания, посвящённые автомобильной аудиотехнике.

Основное внимание уделялось источникам с детальным описанием принципов работы, схемотехники и методик настройки многоканальных усилителей.

• Руководства по установке ведущих производителей усилителей (Pioneer, Alpine, Kenwood)
• Техническая документация на микросхемы класса D (Texas Instruments, STMicroelectronics)
• Специализированные форумы: CarAudioForum, Drive2.ru (разделы по автозвуку)
• Учебные пособия: «Автомобильные аудиосистемы» С. Иванов, «Цифровая обработка звука» А. Петров
• Отраслевые стандарты CEA-2006 (измерение мощности аудиоустройств)
• Журнал «Автозвук» (архивные выпуски 2018-2023 гг.)
• Видео-инструкции по осциллографированию сигнала от профильных YouTube-каналов

Видео: Настройка усилителя на фронт для новичка. Часть 1


• Тормозные шланги - конструкция, неисправности, замена

• Тормозные колодки Kashiyama - отзывы, характеристики, производитель

• Ремонт и замена левого привода Рено Логан
