Особенности и технология прокачки сцепления КамАЗ при сборке

Статья обновлена: 04.08.2025

Правильная работа сцепления грузового автомобиля КамАЗ критична для безопасной эксплуатации и передачи крутящего момента. Нарушение герметичности гидравлической системы ведет к попаданию воздуха в магистраль, что провоцирует провалы педали и неполное выключение/включение передачи. Своевременная прокачка системы – обязательная процедура для восстановления работоспособности узла.

Статья детально разберет алгоритм удаления воздушных пробок из контура сцепления КамАЗа. Вы получите информацию по необходимому инструменту, ключевым этапам процесса, распространенным ошибкам и требованиям к качеству тормозной жидкости. Знание этой процедуры позволит поддерживать трансмиссию в исправном состоянии и избегать дорогостоящего ремонта.

Подготовка инструментов для прокачки: список необходимого

Убедитесь в наличии всех позиций перед началом работ: отсутствие даже одного элемента затруднит или сделает невозможной процедуру прокачки гидропривода сцепления КамАЗа.

Компоненты для прокачки сцепления должны быть чистыми и исправными во избежание попадания загрязнений в гидросистему и обеспечения герметичности при подключении.

Основные приспособления:

Ёмкость для слива жидкости (чистая пластиковая бутылка/баночка объемом 0,5-1 л)
Шланг прозрачный резиновый (диаметр 8–10 мм, длина ≈30 см)
Ключ рожковый на 10 мм
Тормозная жидкость DOT-4 (1 литр или проверка уровня в бачке)
Ветошь/чистые салфетки
Защитные перчатки

Опционально (для удобства):

Шприц медицинский объемом 20–50 мл
Ключ накидной на 8 мм
Помощник в кабине автомобиля
Фонарик

Выбор рабочей жидкости: требования к тормозной жидкости

Для гидравлического привода сцепления КамАЗа используется тормозная жидкость того же типа и качества, что и для тормозной системы автомобиля. Основное требование – соответствие высочайшим стандартам эксплуатационных характеристик из-за значительных нагрузок и температур в гидросистеме сцепления тяжелого грузовика.

Ключевые требования к тормозной жидкости:

Высокая температура кипения (сухой/мокрый): Препятствует образованию паровых пробок при нагреве, крайне важно для надежного срабатывания механизмов под нагрузкой.
Оптимальная вязкость во всем температурном диапазоне: Обеспечивает быстродействие системы при холодном пуске зимой и стабильную работу при высокой температуре летом.
Химическая стабильность и совместимость: Не должна разрушать резиновые уплотнения (манжеты, сальники), металлические детали гидросистемы и покрытия бачков.
Хорошие смазывающие свойства: Защита трущихся элементов (поршни цилиндров, поверхность рабочего цилиндра сцепления).
Низкая гигроскопичность: Минимальное впитывание влаги из воздуха для поддержания высокой температуры кипения мокрой жидкости.

Поиск главного цилиндра сцепления в подкапотном пространстве

Главный цилиндр сцепления (ГЦС) на КамАЗе расположен в подкапотном пространстве с левой стороны двигателя, со стороны кабины. Он крепится к кронштейну на задней части блока цилиндров либо непосредственно к корпусу коробки передач. Корпус ГЦС – металлический, цилиндрической формы, с пластиковым расширительным бачком сверху для тормозной жидкости.

Для точной локации осмотрите участок над трансмиссией слева от раздаточной коробки. ГЦС соединен двумя гидравлическими трубками с гидроприводом выключения сцепления и имеет шток или вилку, связанную с педалью через механическую тягу. Бачок легко идентифицировать по желтой крышке с символом сцепления.

Ключевые ориентиры для поиска

Расположение: Левый борт двигателя (ближе к кабине)
Визуальное отличие: Цилиндр с прикрепленным бачком-расширителем яркого цвета
Подводы: Две металлические трубки и механическая тяга к педали

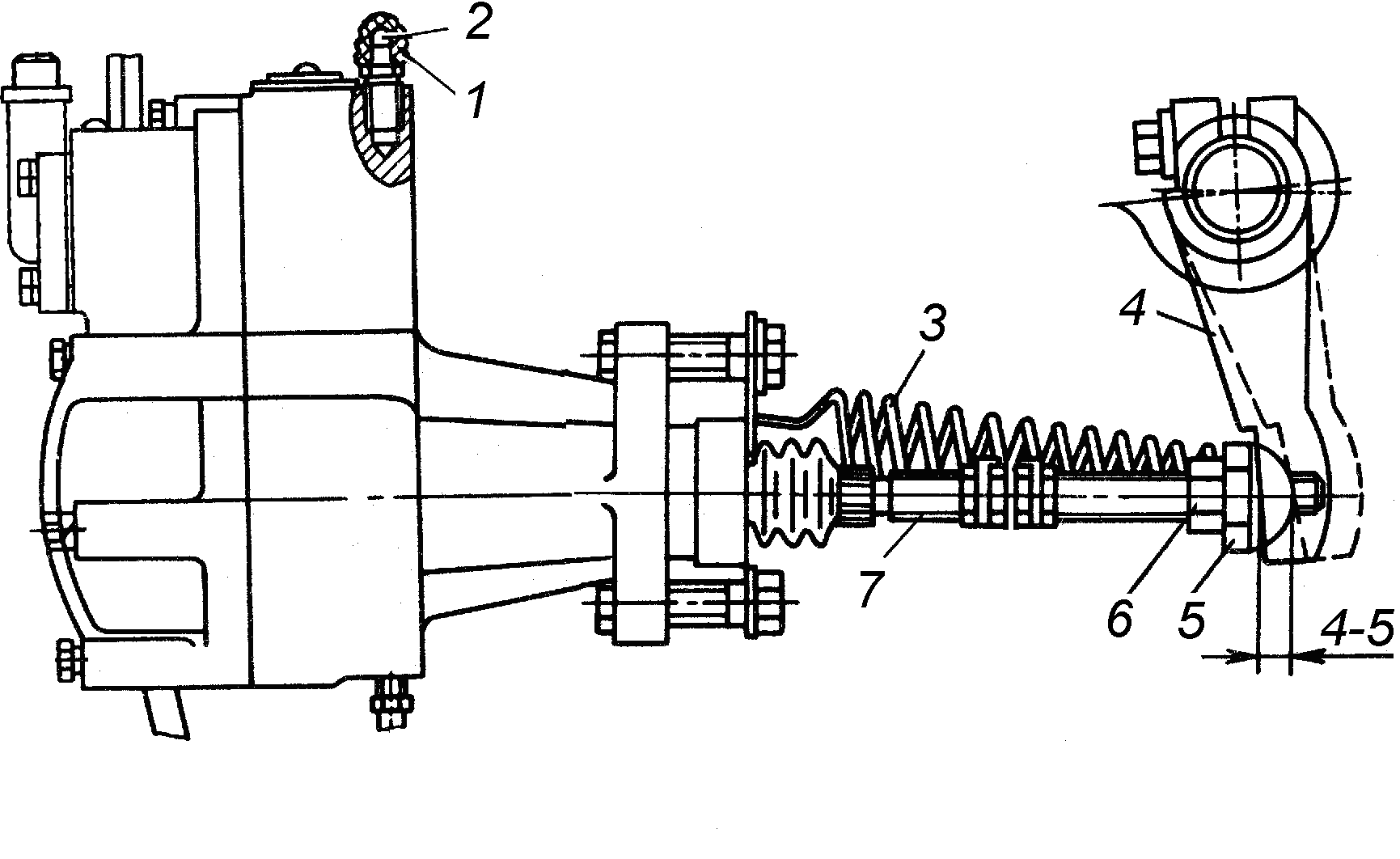

Локализация рабочего цилиндра сцепления на коробке передач

Рабочий цилиндр сцепления на автомобилях КамАЗ установлен непосредственно на картере коробки передач. Его точное расположение зависит от модели трансмиссии: в классической компоновке элемент фиксируется в передней части КПП, на левой стороне (со стороны водителя), рядом с местом соединения коробки с двигателем. Корпус цилиндра крепится болтами к специальному монтажному фланцу, а его толкатель соединён с вилкой сцепления.

При визуальном осмотре цилиндр легко идентифицировать по подходящим к нему гидравлическим трубкам (от главного цилиндра) и штуцеру для прокачки, который всегда выведен наружу. Доступ к штуцеру возможен как из моторного отсека, так и через технологическое окно в кабине после снятия защитной заглушки – это требует залезания под кабину или использования смотровой ямы.

Порядок поиска и подготовки к работам

Обеспечьте безопасный доступ: заглушите двигатель, зафиксируйте ТС стояночным тормозом, поставьте под колёса упоры.
Определите точку врезки: проследите путь гидропривода от главного цилиндра в кабине до места соединения с коробкой передач в моторном отсеке.
Устраните препятствия: при необходимости демонтируйте элементы защиты КПП или сдвиньте звукоизоляционные панели в кабине для доступа к прокачному штуцеру.

Требования к проведению процедур: Любые операции с цилиндром требуют предварительной очистки прилегающей зоны от грязи для предотвращения попадания абразива в гидросистему. Рабочее место должно иметь хорошую подсветку и возможность использования стандартных ключей «на 10» (для трубок) и «на 8» (для штуцера). Контролируйте сохранность резинового пыльника толкателя при манипуляциях.

Определение типа воздушного клапана на штуцере цилиндра

Типы воздушных клапанов на штуцерах цилиндров сцепления КамАЗа различаются по конструкции и функциональности. Для правильной диагностики или замены необходимо точно определить установленный вариант, так как от этого зависит порядок обслуживания и подбор совместимых запчастей.

Наиболее распространены два вида: неразборные устройства с заблокированным рабочим элементом и обслуживаемые клапаны с регулировочным винтом. Визуально их можно отличить по наличию/отсутствию пломбировочного колпачка и технологических пазов на корпусе.

Методика идентификации

Очистите корпус клапана от загрязнений ветошью
Осмотрите верхнюю часть устройства:
- Наличие защитного резинового колпачка указывает на необслуживаемую модель
- Шлицы под ключ характерны для регулируемого варианта
Определите маркировку через лупу:

Буква на корпусе Тип клапана

Н Нерегулируемый

Р Регулируемый (с винтом под шлиц)

Буква на корпусе	Тип клапана
Н	Нерегулируемый
Р	Регулируемый (с винтом под шлиц)

При отсутствии видимой маркировки обратите внимание на диаметр нижней части клапана: регулируемые версии имеют на 1-2 мм больший размер. Для точной диагностики сверите номер детали по каталогу производителя сцепления (ZF SACHS или Valeo). Не пытайтесь демонтировать неразборные модели – это приводит к их разрушению и требует полной замены узла.

Предварительная обработка штуцера от загрязнений

Тщательно очистите штуцер сцепления и окружающую зону от грязи, масла и ржавчины с помощью металлической щетки и ветоши. Уделите особое внимание резьбовым соединениям и посадочным поверхностям, где возможны засоры, способные нарушить герметичность системы.

Обработайте резьбу штуцера и внутренний канал растворителем (например, уайт-спиритом или бензином "Калоша") для удаления остатков загрязнений и осадка. Используйте тонкую проволоку или иглу для прочистки мелких отверстий, обеспечив полную проходимость каналов гидропривода.

Обязательные условия:

Поверхности должны быть обезжирены перед установкой компонентов
Запрещается задувать загрязнения внутрь гидросистемы сжатым воздухом
Резьба проверяется на отсутствие повреждений витков

При наличии коррозии используйте преобразователь ржавчины и защитную смазку после очистки.

Материал	Назначение
Аэрозольный очиститель тормозов	Эффективное удаление масляных отложений
Медная щетка	Безопасная очистка без повреждения металла

Установка прозрачного шланга на штуцер цилиндра

Подготовьте чистый прозрачный шланг с внутренним диаметром, соответствующим размеру штуцера рабочего цилиндра сцепления КамАЗ (обычно 10-12 мм). Длина шланга должна обеспечивать свободное опускание его второго конца в подготовленную емкость с тормозной жидкостью, расположенную ниже уровня цилиндра. Убедитесь в отсутствии трещин или заломов на шланге.

Наденьте один конец шланга плотно на штуцер прокачки цилиндра сцепления до упора. Проверьте надежность посадки: соединение должно быть герметичным, чтобы исключить подсос воздуха во время прокачки. Второй конец шланга опустите в емкость, заполненную свежей тормозной жидкостью на 1/3-1/2 объема. Это предотвратит возврат воздуха в систему при отпускании педали.

Порядок надевания шланга:

Освободите доступ к штуцеру прокачки цилиндра сцепления.
Снимите защитный колпачок со штуцера (при наличии).
Обожмите трубку рукой у основания штуцера для лучшей фиксации.
При наличии резьбы на штуцере можно использовать переходник для плотной посадки шланга.

Подготовка емкости с рабочей жидкостью для сбора воздуха

Подготовьте чистую прозрачную пластиковую емкость объемом 0,5-1 л с широким горлом для визуального контроля процесса выхода воздуха. Емкость должна быть устойчивой и без трещин, чтобы исключить утечки жидкости во время прокачки системы сцепления КамАЗ.

Заполните емкость свежей тормозной жидкостью стандарта DOT 4 на 30-40% объема. Жидкость должна закрывать дно на 3-5 см, чтобы обеспечить погружение конца шланга ниже уровня жидкости, предотвращая обратное засасывание воздуха в гидросистему.

Выбор шланга:
- Используйте прозрачный виниловый шланг длиной 40-60 см
- Внутренний диаметр – 6-8 мм для плотной посадки на штуцер
Конфигурация системы:
- Погрузите свободный конец шланга в приготовленную емкость с жидкостью
- Закрепите шланг вертикально, исключая перегибы и провисания

Критические требования: Жидкость в емкости должна быть идентична залитой в бачок ГТЦ. Запрещается использовать отработанную жидкость или контейнеры с остатками технических жидкостей – это может вызвать химическое разложение уплотнителей гидросистемы.

Контроль уровня жидкости в бачке ГЦС в процессе прокачки

Непрерывный мониторинг уровня тормозной жидкости в бачке главного цилиндра сцепления (ГЦС) критически важен на всех этапах прокачки. При удалении воздуха из системы жидкость постепенно расходуется, что приводит к опусканию уровня ниже минимальной отметки. Если своевременно не восполнять объем, в магистраль повторно попадет воздух, сводя на нет усилия по прокачке и снижая эффективность работы сцепления.

Порядок контроля:

Перед началом операции заполните бачок свежей рекомендованной жидкостью до верхней метки (¾ от полного объема).
При каждом нажатии на педаль сцепления ассистентом и открытии прокачного штуцера отслеживайте положение уровня.
Немедленно долейте жидкость в бачок, если ее количество приближается к минимальной отметке (min). Не допускайте оголения заборных каналов на дне емкости.
Контролируйте состояние жидкости: при помутнении или признаках загрязнения замените ее полностью.

Важно: Используйте только жидкость класса DOT 4, указанную в инструкции КамАЗ. Запрещено смешивание составов разных стандартов или производителей.

Техника открытия перепускного клапана штуцера

После установки шланга на перепускной штуцер гидравлического выжимного подшипника цилиндра сцепления и погружения его второго конца в емкость с тормозной жидкостью подготовка завершена.

Начните прокачку: помощник должен плавно и полностью выжать педаль сцепления и удерживать ее в этом положении.

Порядок действий контролирующего процесс

Аккуратно ослабьте (открутите на 1/2 - 1 оборота) контргайку хвостовика самого перепускного клапана (не путать с гайкой присоединения шланга!). Вращение осуществляется ключом подходящего размера, обычно рожковым.

Работайте плавно: Резкое откручивание может привести к разбрызгиванию жидкости и неравномерному выходу воздуха.
Контролируйте поток: Через прозрачный шланг будет видно, как начинает вытекать жидкость, перемешанная с пузырьками воздуха.
Соблюдайте стабильность: Помощник должен надежно удерживать педаль сцепления в выжатом положении до момента закрытия клапана.

Цель ослабления клапана при выжатой педали – создать путь для выхода находящейся под давлением жидкости вместе с захваченным воздухом через установленный шланг в подготовленную емкость.

Держите клапан открытым до тех пор, пока идущий по шлангу поток жидкости не станет абсолютно однородным, без пузырьков воздуха. Убедитесь в этом, глядя как на прозрачный шланг, так и на жидкость в стакане.

Момент закрытия: Как только поток станет чистым (жидкость + 0 пузырьков), крепко закрутите перепускной клапан обратно до упора ключом. Только после того, как клапан будет надежно закрыт, помощник может плавно отпустить педаль сцепления.

Правильная последовательность нажатий на педаль сцепления

Основная цель – плавное соединение двигателя с трансмиссией при старте движения, переключении передач и остановке для исключения рывков, пробуксовок и преждевременного износа.

Алгоритм требует точного контроля усилия и скорости работы педалью, особенно при работе с тяжелыми грузами или на подъемах.

Начало работы (выжим): Резко, но плавно выжмите педаль сцепления до упора левой ногой. Удерживайте её в этом положении.
Переключение передачи: Переведите рычаг КПП в нужное положение (с паузы в нейтрали до 1 секунды после выжима).
Начало отпускания: Начните плавно отпускать педаль. Первую треть хода можно выполнить быстрее (участок свободного хода).
Зона соединения: При приближении к "моменту схватывания" (почувствуется легкое натяжение при начале движения) замедлите отпускание в 2-3 раза. Контролируйте тягу двигателя.
Доводка и работа: После полного соединения (педаль отпущена, автомобиль движется равномерно) плавно уберите ногу с педали. Не держите ногу на педали постоянно.

Критичные ошибки:

Резкий бросок педали при старте (вызывает удар и повреждение диска).
Частичный выжим (провоцирует пробуксовку).
Длительная езда с частично выжатым сцеплением.

Методика "прокачка в две ступени" для сложных случаев

В ситуациях, когда стандартная схема прокачки не устраняет воздушные пробки (после замены компонентов сцепления или гидравлической магистрали), применяется двухступенчатая методика. Она гарантированно удаляет воздух из труднодоступных участков системы.

Ключевое отличие – раздельная прокачка гидротрансформатора и главного цилиндра. Это предотвращает переброс воздуха между контурами при работе с педалью, что характерно для сложных воздушных заторов.

Алгоритм выполнения

Первая ступень (прокачка сцепления):
- Подсоедините прозрачный шланг к штуцеру на рабочем цилиндре сцепления
- Опустите свободный конец шланга в ёмкость с чистой тормозной жидкостью
- Откройте штуцер на 1/2 оборота
- Ассистент плавно выжимает педаль сцепления до упора в пол и удерживает 5 секунд
- Закройте штуцер сразу после достижения педалью нижней точки
- Повторяйте цикл до полного исчезновения пузырьков воздуха в шланге
Вторая ступень (прокачка главного цилиндра):
- Снимите защитный колпачок со штуцера главного цилиндра
- Наденьте чистый шланг на штуцер без подсоединения к бачку
- Попросите ассистента медленно выжать педаль до середины хода
- Незамедлительно перекройте штуцер ключом
- Ассистент возвращает педаль в исходное положение
- Повторите 3-5 раз без открытия штуцера для стабилизации давления

Контроль результата

Параметр	Критерий корректности
Ход педали	Плавный, без "провалов" и избыточного усилия
Переключение передач	Без хруста и усилия на заглушенном моторе

Важно: Категорически запрещено использовать отработанную жидкость – только свежая марки DOT 4. После процедуры проверьте герметичность всех соединений и уровень в бачке.

Визуальный контроль пузырьков воздуха в сливном шланге

Контроль за пузырьками воздуха проводится после соединения сливного шланга с воздушником рабочего цилиндра. Прозрачный шланг опускают в ёмкость с небольшим количеством тормозной жидкости так, чтобы конец был полностью погружён для исключения подсоса воздуха.

Наблюдение ведётся при каждом нажатии педали сцепления. Основной показатель – появление в шланге пузырей или пенки в вытекающей жидкости. Их присутствие подтверждает остаточный воздух в системе. Процедуру прокачки повторяют до полного исчезновения воздушных включений в 3-5 последовательных качках.

Ключевые требования к визуальной проверке:

Использовать только абсолютно прозрачный шланг без трещин или помутнений
Свободный конец шланга постоянно держать погружённым в жидкость в приёмной ёмкости
Проверять поток при плавном полном ходе педали сцепления и резком обратном ходе
Фиксировать прекращение пузырькообразования минимум после трёх последовательных качков

Важно: При стойком появлении пузырьков проверьте герметичность соединений шланга, целостность манжет главного цилиндра и отсутствие трещин в трубках гидропривода.

Определение момента завершения выхода воздуха

Для определения момента завершения прокачки отслеживайте выходящую из штуцера рабочую жидкость. Воздух визуально отличается от тормозной жидкости наличием пузырьков и специфического "шипящего" звука при выходе. По мере прокачки консистенция струи меняется: мутная смесь с пузырями постепенно заменяется однородной прозрачной жидкостью без видимых воздушных включений.

Контролируйте состояние вытекающей жидкости через прозрачный шланг или чистую ветошь. О завершении процесса свидетельствуют три признака: устойчивая плотная струя без прерываний, отсутствие пены/пузырьков в тормозной жидкости и одновременное появление характерного давления на педаль сцепления при переключении передач на заглушенном двигателе.

Ключевые индикаторы окончания прокачки

Визуальный контроль: Чистая жидкость без пузырьков
Акустический признак: Прекращение шипящих звуков
Тактильные ощущения: Плотный ход педали сцепления

Этап прокачки	Характеристика жидкости	Звуковой фон
Начало	Пенистая смесь с пузырями	Четкое шипение
Завершение	Прозрачный поток без включений	Отсутствие посторонних звуков

Фиксация клапана штуцера при закрытии: крутящий момент

Правильный момент затяжки критичен для герметичности клапана штуцера НГМТ (насоса гидроусилителя муфты трансформатора). Недостаточное усилие приводит к утечке рабочей жидкости, из-за чего педаль сцепления проваливается, а передачи включаются с хрустом. Превышение допустимого значения может повредить резьбу корпуса клапана или деформировать уплотнительные элементы.

Штуцер клапана расположен на задней стенке картера сцепления. Для фиксации используйте качественный динамометрический ключ с диапазоном 15–100 Н·м. Перед затяжкой очистите резьбовое соединение от грязи и убедитесь в отсутствии механических повреждений на посадочной поверхности.

Требуемые параметры и технология

Номинальный крутящий момент: 60–80 Н·м (для стандартных моделей КамАЗ 55111, 65115, 6520).
Этапы затяжки:
1. Наживите клапан вручную до контакта уплотнительного кольца.
2. Произведите предварительную затяжку моментом 30–40 Н·м.
3. Окончательно затяните до 65 Н·м ±5 (среднее значение диапазона).

После затяжки проверьте герметичность: запустите двигатель, выжмите сцепление 5–7 раз и осмотрите зону штуцера на предмет подтеканий. При наличии следов масла повторите затяжку с соблюдением момента или замените уплотнительное кольцо.

Снятие переходного шланга с избеганием разбрызгивания

Подставьте пластиковую ёмкость объёмом не менее 0,5 л под соединение шланга с рабочим цилиндром сцепления. Убедитесь в исправности пассатижей или ключа для ослабления хомутов, используйте ветошь для немедленного удаления случайных капель жидкости.

Снимите фиксирующий хомут, осторожно покачивая шланг из стороны в сторону для ослабления прикипания. Удерживайте шланг вертикально вверх сразу после отсоединения, чтобы минимизировать вытекание тормозной жидкости, после чего быстро опустите конец шланга в подготовленную ёмкость.

Пережмите шланг плоскогубцами ниже места соединения перед отсоединением для блокировки потока жидкости
Используйте чистую ветошь – оберните её вокруг соединения при демонтаже для впитывания брызг
Проверьте сливное отверстие на резервуаре ГТЦ – убедитесь, что оно не закупорено

Важные требования:

Работайте в нитриловых перчатках – тормозная жидкость вызывает раздражение кожи
Исключите попадание ОЖ на лакокрасочное покрытие – немедленно смойте водой случайные капли
Проверьте герметичность нового шланга перед установкой давлением 0,8 МПа

При наличии воздуха в магистрали после процедуры повторите прокачку сцепления стандартным методом заводской инструкции.

Восполнение уровня жидкости в бачке до нормы

Регулярная проверка уровня тормозной жидкости в бачке гидропривода сцепления и его поддержание в строгих пределах указанных меток является обязательной процедурой. Пренебрежение этим требованием неизбежно приводит к завоздушиванию гидросистемы, что вызывает пробуксовку, неполное выключение сцепления, а в критических случаях – к полному отказу гидропривода привода выключения сцепления.

Для восполнения уровня откройте капот и найдите пластиковый бачок гидропривода сцепления, расположенный на кронштейне с левой стороны моторного отсека (ближе к кабине). Убедитесь, что используемая жидкость соответствует спецификации, указанной в руководстве по эксплуатации КамАЗа (обычно DOT-4). Постепенно доливайте жидкость через горловину бачка, используя чистую воронку для исключения попадания грязи, до тех пор, пока уровень не достигнет верхней риски ("MAX") на прозрачном корпусе бачка. Перелив категорически недопустим.

Ключевые требования при выполнении процедуры:

Чистота: Тщательно протрите крышку бачка и область вокруг нее перед откручиванием. Исключите попадание грязи или влаги внутрь системы – малейшие примеси могут повредить уплотнители и нарушить работу.
Рекомендуемая жидкость: Используйте исключительно свежую, рекомендованную производителем тормозную жидкость из герметично закрытой тары.
Контроль уровня: Визуальный контроль уровня производится на чистой, неподвижно стоящей машине с выровненным кузовом. После доливки плотно заверните крышку бачка до упора.
Проверка герметичности: После доливки осмотрите гидромагистрали и соединения на предмет возможной утечки жидкости.

Если уровень жидкости систематически понижается ниже нормы и требуется частая доливка – это прямое указание на наличие утечки в гидросистеме привода сцепления (магистрали, рабочий или главный цилиндр, уплотнения). Эксплуатация транспортного средства в таком состоянии запрещена до устранения неисправности.

Тестирование хода педали сцепления на герметичность

Педаль сцепления КамАЗа опускается плавно до упора и без рывков возвращается в исходное положение при отсутствии воздушных пробок и утечек в гидросистеме. Любое замедление хода, провалы или неполный возврат указывают на разгерметизацию контура.

Контроль выполняется в четыре этапа:

Визуальный осмотр шлангов, трубок и соединений на предмет трещин, потёков тормозной жидкости, коррозии.
Нажатие педали до пола с выдерживанием усилия 20-30 секунд – сохранение жёсткости без «проседания» подтверждает целостность системы.
Оценка скорости возврата педали при резком снятии ноги: замедленное движение сигнализирует о завоздушивании.
Проверка уровня жидкости в бачке ГЦС – падение ниже минимальной отметки после теста свидетельствует об утечке.

Диагностика мягкости педали сцепления после прокачки

Если педаль сцепления на КамАЗе остаётся мягкой или слишком легко проваливается после прокачки, требуется последовательная проверка системы на наличие остаточного воздуха, утечек жидкости и износа компонентов. Игнорирование симптома приведёт к пробуксовке сцепления и ускоренному износу дисков.

Основной причиной обычно является неполное удаление воздуха из гидропривода. Проведите повторную прокачку в строгой последовательности: главный цилиндр → рабочий цилиндр → дополнительные штуцеры на гидравлической магистрали, контролируя уровень тормозной жидкости в бачке.
При отсутствии эффекта выполните диагностику по пунктам:

Контроль герметичности:

Осмотрите шланги, трубки и соединения на потёки тормозной жидкости.
Проверьте корпус главного и рабочего цилиндров на наличие подтёков.

Проверка цилиндров:

Убедитесь в отсутствии заклинивания поршня рабочего цилиндра.
Протестируйте главный цилиндр: плавность хода штока и отсутствие внутренних утечек (при нажатой педали жидкость не должна просачиваться через уплотнения).

Осмотр усилителя:

Исключите подсос воздуха через уплотнения пневмоусилителя сцепления (при его наличии).

Если видимых дефектов не обнаружено, причина может заключаться в износе главного цилиндра (разбухание манжет, коррозия поршня) или рабочих элементов гидропривода. При длительной эксплуатации без замены жидкости происходит разбухание резиновых деталей под воздействием влаги и загрязнений.

Симптом	Возможная неисправность
Педаль медленно опускается при удержании	Утечка в главном цилиндре или пневмоусилителе
Жидкость уходит из бачка без видимых потёков	Износ манжет рабочего цилиндра с утечкой внутрь картера сцепления

Особенности прокачки гидропривода с пневмоусилителем

Гидропривод КамАЗа с пневмоусилителем включает два контура: гидравлический (от педали до ПУ) и пневматический (усилитель, цилиндры сцепления). Прокачка объединяет удаление воздуха из тормозной жидкости ГТЦ и воздуха из пневмосистемы цилиндра выключения.

Ключевая сложность – синхронная работа контуров: после механической прокачки гидравлики воздух может остаться в пневмочасти цилиндра или трубопроводах к нему, что вызывает "провалы" педали или неполное выключение сцепления.

Порядок и рекомендации

Гидроконтур: стандартная прокачка через штуцеры главного цилиндра и рабочего цилиндра;
- Обязательно используйте свежую тормозную жидкость (DOT-4)
- Контролируйте уровень в бачке при работе с педалью
Пневмоконтур: выжать сцепление и удерживать педаль; открутить трубку ввода воздуха в цилиндр до шипения. Повторять 3-5 циклов пока не исчезнут пузыри
Проверка: включить передачу при запущенном двигателе – рычаг КП должен переключаться без стуков

ТребованияИсправность компрессора (давление пневмосистемы 6,5-8 атм), герметичность пневмомагистралей и отсутствие подтеканий гидравлики. Обязательна регулировка свободного хода педали после работ.

Возможные места подтопления системы после работ

После выполнения операций с гидравлической системой сцепления КамАЗа целостность контура может быть нарушена, что способно привести к утечке тормозной жидкости или подсосу воздуха. Неплотности возникают чаще всего в точках разборки/установки компонентов либо из-за повреждения уплотнений при обслуживании.

Особое внимание уделите следующим потенциальным местам подтопления системы, где нарушение герметичности проявляется наиболее часто после ремонтных манипуляций:

Соединения главного цилиндра: утечки в местах крепления трубопроводов, износ манжет поршня, повреждение корпуса при установке.
Рабочий цилиндр: неплотности на гибком шланге, ослабление накидных гаек, деформация толкателя или износ уплотнительных колец.
Трубопроводы и шланги: трещины от перегибов, нарушение фиксации хомутами, коррозия металлических трубок в зонах крепления.
Бачок гидропривода: негерметичность крышки, повреждение клапана вентиляции, микротрещины в корпусе или протечки на стыках подводящих патрубков.
Штуцеры прокачки: неполное затягивание после удаления воздуха, дефекты конусного наконечника или резьбового соединения.

Меры предосторожности при работе с тормозной жидкостью

Тормозная жидкость обладает высокой гигроскопичностью и агрессивным химическим воздействием. Попадание на лакокрасочные покрытия, резиновые или пластиковые детали вызывает их коррозию и деформацию. Категорически избегайте контакта жидкости с кожей, глазами и дыхательными путями из-за токсичности компонентов.

Используйте исключительно свежую жидкость из герметично закрытой тары, соответствующую спецификации DOT 4 для КамАЗ. Строго соблюдайте рекомендации завода-изготовителя по интервалам замены, так как со временем жидкость теряет свойства и накапливает влагу, снижая эффективность тормозной системы. Запрещается смешивание жидкостей разных классов или производителей.

Обязательные правила безопасности:

Индивидуальная защита: Работайте в химически стойких нитриловых перчатках, защитных очках и маске; обеспечьте вентиляцию рабочей зоны
Обработка проливов: Немедленно удаляйте лужи ветошью с последующей промывкой поверхности водой; утилизируйте загрязненную ветошь как опасные отходы
Емкости: Храните жидкость и работайте с ней только в чистой стеклянной или полиэтиленовой таре без следов масел или топлива
Система тормозов: Не допускайте перепадов давления при прокачке; после замены герметично закройте бачок и проверьте отсутствие утечек под нагрузкой

ВАЖНО: Направляйте сливаемую старую жидкость в специальную ёмкость, исключая попадание в грунт или канализацию. При случайном попадании на кожу немедленно промойте участок большим количеством воды с мылом, при контакте с глазами – срочно обратитесь за медицинской помощью.

Ошибка: полное выжимание бачка при прокачке сцепления

Распространённой ошибкой при удалении воздуха из гидропривода сцепления КамАЗа является полное опустошение бачка главного цилиндра в процессе прокачки. Некоторые механики нажимают на педаль сцепления "в пол" до исчезновения уровня тормозной жидкости в резервуаре, считая это эффективным методом. Такой подход категорически недопустим и приводит к критическим нарушениям в работе системы.

При полном выжимании бачка в гидропривод повторно попадает воздух через компенсационное отверстие цилиндра. Это отверстие предназначено для поддержания атмосферного давления в бачке и сообщения с окружающей средой. Когда жидкость опускается ниже минимальной отметки, компенсационное отверстие оголяется, и во время обратного хода поршня цилиндра вместо тормозной жидкости затягивается воздух.

Ключевые последствия неправильной прокачки:

Возврат воздушных пробок в систему после каждой попытки "продавить" педаль
Образование "ватной" педали сцепления с увеличенным свободным ходом
Невозможность полностью выключить сцепление, ведущая к хрусту шестерён при переключении передач
Ускоренный износ элементов гидропривода из-за работы в режиме сухого трения

Рекомендуемая методика прокачки: контролируйте уровень жидкости в бачке после каждого нажатия педали, немедленно доливая её до отметки MAX (максимальный уровень). Нижний край резервуара не должен опускаться ниже уровня компенсационного отверстия ни при одном цикле прокачки. Оптимально работать с помощником: один выжимает педаль плавными качками, второй следит за уровнем жидкости и подливает её при снижении на 20-30% от максимума.

Правильное действие	Неправильное действие
Поддерживать уровень жидкости в зоне MAX-MIN	Допускать оголение компенсационного отверстия
Доливать жидкость после 2-3 качков педали	Продолжать прокачку при снижении уровня ниже MIN

Последствия попадания воздуха в магистраль сцепления

Жёсткие детали привода заменяются на сжимаемый воздух, который не способен создавать необходимое давление в системе. Поршни главного и рабочего цилиндров перемещаются с повышенным "холостым" ходом, физически не передавая усилие на вилку выключения сцепления в полном объёме. Фактическое снижение КПД гидравлической передачи делает её функционально неисправной.

Воздушные пробки препятствуют эффективному поддержанию рабочего давления в замкнутой системе, в результате чего насос не может прогнать через магистраль необходимый объём жидкости. Конструкция КамАЗа предполагает высокие нагрузки на трансмиссию, и дисбаланс при работе сцепления мгновенно отражается на управляемости автомобиля. Неполное выключение или несвоевременное включение дисков становится неизбежным.

Основные негативные эффекты:

"Провал" педали – Уход рычага управления в пол без сопротивления при нажатии из-за сжатия воздушных пузырьков
Частичное выключение сцепления – Ведомый диск сохраняет частичный контакт с маховиком, вызывая:

Хруст и затруднённое переключение передач
Пробуксовку под нагрузкой

Перегрев узла – Неполное размыкание дисков при неотключённом двигателе провоцирует критический износ фрикционных накладок
Ударные нагрузки – Резкое "схватывание" дисков при хаотичном высвобождении воздушной пробки, деформирующее шлицы и пружины корзины
Разрушение выжимного подшипника – вилка получает усечённый рабочий ход, форсируя точечный износ детали

Требования к промывке системы при замене жидкости

Качественная промывка гидропривода сцепления обязательна при замене тормозной жидкости. Это предотвращает смешивание старого и нового состава, устраняет абразивные частицы износа и остатки влаги, которые ухудшают эксплуатационные характеристики системы. Пренебрежение процедурой приводит к ускоренному износу цилиндров, клапанов и уплотнений.

Промывку необходимо выполнять строго в последовательности: главный цилиндр → трубопроводы → рабочий цилиндр. Для процедуры используется исключительно свежая тормозная жидкость стандарта DOT-4 (пример: ROSDOT 4, LUKOIL DOT-4), обладающая необходимыми смазывающими и температурными свойствами. Категорически запрещено применять бензин, керосин или иные растворители – они необратимо повреждают резиновые компоненты.

Полное удаление старого состава: Дождитесь выхода прозрачной промывочной жидкости из всех штуцеров без признаков замутнения.
Объем жидкости: Требуется не менее 1 литра для однократной промывки контура. При сильном загрязнении – повторить процедуру.
Фильтрация: Залейте жидкость в систему только через чистую мелкоячейковую воронку или тканевый фильтр для исключения попадания твердых частиц.

Критерий	Требование
Вязкость жидкости	Соответствие ГОСТ 29200-91 или FMVSS №116 DOT-4
Цвет жидкости	Прозрачный, без хлопьев или осадка
Давление в системе	0.5-0.7 МПа при прокачке (контроль через манометр)

После завершения промывки и заправки удостоверьтесь в отсутствии пузырьков воздуха при прокачке в течение минимум 10 циклов. Проверьте герметичность соединений под нагрузкой: ведомый диск должен отходить свободно без ощутимого сопротивления в педали.

Интервалы профилактической замены гидравлической жидкости

Производитель КамАЗ регламентирует обязательную замену гидравлической жидкости в системе сцепления каждые 60 000 км пробега или один раз в 24 месяца. Данный интервал считается стандартным для большинства моделей при эксплуатации в нормальных условиях.

При работе в экстремальных режимах (частые перегрузки, буксировка, бездорожье, высокие/низкие температуры) либо при обнаружении признаков деградации жидкости интервалы сокращаются до 30 000 км или 12 месяцев. Основными индикаторами необходимости внеплановой замены служат:

Потемнение или помутнение жидкости
Снижение эффективности сцепления («пробуксовка»)
Возникновение посторонних шумов при выжиме педали
Падение уровня жидкости без видимых утечек

Условия эксплуатации	Пробег (км)	Временной интервал
Стандартные	60 000	24 месяца
Экстремальные	30 000	12 месяцев

Для замены используется исключительно тормозная жидкость DOT 4, соответствующая ГОСТ Р 51709. Запрещено смешивание с составами других классов или долив отработавшей жидкости. Одновременно выполняется визуальный осмотр шлангов и уплотнителей на предмет микротрещин.

Характерные неисправности главного цилиндра сцепления

Основные неисправности главного цилиндра сцепления КамАЗа напрямую влияют на работоспособность гидропривода: утечки жидкости, потеря давления, неполное выключение сцепления затрудняют переключение передач.

Диагностировать проблемы можно по характерным признакам: провалу педали, подтекам тормозной жидкости, шуму при нажатии или невозможности выбора скоростей. Большинство неисправностей связано с износом уплотнений или механическими повреждениями.

Распространённые поломки и их симптомы

Износ манжет поршня – вызывает внутренние утечки жидкости, педаль сцепления проваливается без сопротивления;
Коррозия рабочей поверхности цилиндра – поршень подклинивает, движение педали становится неравномерным;
Задиры на зеркале цилиндра – провоцируют выдавливание манжет, снижение давления в системе;
Повреждение возвратной пружины – педаль не возвращается в исходное положение после выжима;
Засорение компенсационного отверстия – приводит к "завоздушиванию" системы; сцепление частично выключается;
Разгерметизация корпуса – проявляется внешними подтёками тормозной жидкости на картере коробки передач.

Неисправность	Эффект на работу
Лопнувший защитный пыльник	Ускоренный износ штока, загрязнение рабочей камеры
Деформация трубопроводов	Снижение эффективности прокачки, задержка срабатывания привода

К второстепенным факторам относят установку бракованного перепускного клапана, загрязнение жидкости абразивами и перегрев гидравлической системы из-за чрезмерных нагрузок.

Признаки износа рабочего цилиндра сцепления

Об износе рабочего цилиндра сцепления на КамАЗе сигнализируют характерные отклонения в работе гидравлической системы и трансмиссии. При обнаружении этих симптомов требуется немедленная диагностика для предотвращения полного отказа узла.

Частые признаки неисправности включают утечки тормозной жидкости в зоне педального узла или под кабиной, сопровождающиеся постепенным падением уровня жидкости в бачке ГЦС. Один из ключевых индикаторов – "проваливание" педали сцепления при плавном нажатии или её излишняя мягкость. Это происходит из-за нарушения герметичности поршневых манжет или корпуса цилиндра.

Снижение эффективности включения сцепления – передачи переключаются с усилием, появляется хруст или скрежет даже при выжатой педали.
Подтекание тормозной жидкости на корпус цилиндра, приводящее к загрязнению узла и снижению уровня в бачке.
Воздушные пробки в системе ГЦС, провоцирующие "завоздушивание": педаль становится "ватной" и не возвращается в исходное положение.
Видимые дефекты – коррозия на штоке, задиры внутренней поверхности цилиндра или повреждение пыльника.

Последствия игнорирования неисправностей

Полный отказ сцепления при движении из-за утраты герметичности гидравлического контура.
Ускоренный износ выжимного подшипника и диска сцепления.
Задиры на первичном валу КПП из-за неполного выключения сцепления.

Проверка герметичности соединений после сборки

Проведение испытаний на герметичность – обязательная процедура после ремонта гидравлического привода сцепления КамАЗ. От ее качества зависят надежность и безопасность дальнейшей работы всего узла при высоком давлении в системе.

Начните проверку с тщательного внешнего осмотра всех мест соединений трубопроводов и шлангов с главным и рабочим цилиндрами, а также с гидравым усилителем (если установлен). Особое внимание уделите резьбовым фитингам, местам ввода трубопроводов в цилиндры и уплотнительным элементам.

Последовательность выполнения работ:

Залейте новую тормозную жидкость соответствующей марки в бачок ГЦС до нормы.
Плавно, вручную, выжмите педаль сцепления 7-10 раз. Это удалит воздух и создаст давление в системе. Не используйте КОМПРЕССОР для прокачки на этом этапе.
Внимательно исследуйте каждое соединение на предмет появления капель тормозной жидкости при созданном давлении.
Проконтролируйте корпус главного цилиндра сцепления (ГЦС), рабочий цилиндр (РЦС), гибкие шланги и места завальцовки трубок.
Визуально проверьте шток вилки выключения сцепления и пыльник рабочего цилиндра на отсутствие следов подтеканий.
Все обнаруженные точки протечки устраните немедленно путем подтяжки соединений (с умеренным усилием) или замены негерметичных деталей/уплотнений.

Критерии успешной проверки:

Отсутствие влажных пятен или капель торзной жидкости на любых элементах привода и поверхностях под ними.
Стабильное сопротивление при плавном нажатии на педаль (провалов быть не должно).
Нормальный уровень жидкости в бачке, остающийся неизменным после серии рабочих ходов.

Последствия пропуска:

Игнорирование теста на герметичность или его небрежное проведение приводит к попаданию воздуха в систему ("завоздушиванию"), падению давления, неполному выключению сцепления при переключении передач и преждевременному износу ведомого диска и корзины.

Регулировка свободного хода педали после прокачки

После завершения прокачки гидравлической системы сцепления необходимо проверить и отрегулировать свободный ход педали. Этот параметр критически важен для правильной работы механизма – недостаточный ход приводит к пробуксовке дисков, а чрезмерный – к неполному выключению сцепления и затрудненному переключению передач.

Измерьте свободный ход штангенциркулем или линейкой на неподвижном автомобиле. Нормативное значение для КамАЗ составляет 4-6 мм от верхнего положения педали до момента начала перемещения толкателя гидравлического цилиндра. Контрольная точка – момент возникновения сопротивления при ручном перемещении вилки выключения сцепления.

Порядок регулировки свободного хода

Ослабьте контргайку на толкателе главного цилиндра сцепления
Вращайте регулировочную гайку толкателя:
- Поворот по часовой стрелке уменьшает свободный ход
- Поворот против часовой стрелки увеличивает свободный ход
Добейтесь значения 5±1 мм, зафиксируйте положение контргайкой
Проверьте функциональность:
- Педаль должна возвращаться в исходное положение без заеданий
- Ход выжима – 150-160 мм для КамАЗ с типовой кабиной

ВАЖНО: После регулировки обязательно проверьте работу сцепления на ходу. Признак правильной настройки – легкое переключение передач без хруста и посторонних шумов, отсутствие рывков при трогании.

Влияние качества жидкости на срок службы системы

Гидравлическая жидкость – базовый рабочий компонент привода сцепления КамАЗ. Её основные функции: передача усилия от педали к гидроцилиндрам, смазка подвижных деталей (главного и рабочего цилиндров, трубопроводов), защита системы от коррозии и загрязнений. Экстремальные нагрузки (высокие температуры, давление) предъявляют жёсткие требования к химическому составу и физическим свойствам смазки.

Некондиционная или изношенная жидкость катализирует ускоренный износ. Потеря антикоррозионных присадок ведет к ржавлению цилиндров и клапанов, а снижение вязкости провоцирует течи через уплотнения. Загрязнения (продукты износа, вода, абразив) в неподходящей смазке действуют как абразив, разрушая зеркало цилиндров и поршней. Перегрев ведет к вспениванию, неполной передаче усилия и пробуксовке сцепления.

Критичные последствия применения некачественного состава

Завоздушивание системы: низкая температура кипения дешевых жидкостей вызывает паровоздушные пробки при перегреве, "провалы" педали и неполное выключение сцепления.
Разбухание/растрескивание манжет: несоответствие химического состава материалам уплотнений снижает герметичность.
Ускоренный износ главного/рабочего цилиндров: абразивный износ поршней и стенок цилиндров из-за загрязнений или отсутствия противоизносных присадок.

Для достижения нормативного срока службы элементов сцепления КамАЗ требуется строгое соблюдение регламента:

Характеристика	Рекомендуемое значение (DOT4)	Последствия несоблюдения
Температура кипения (свежая)	не ниже 230°C	Закипание, воздушные пробки
Вязкость при -40°C	не выше 1800 мм²/с	Проблемы с переключением зимой
Содержание воды	макс. 3.5%	Коррозия, падение температуры кипения

Обязательно используйте жидкости стандарта DOT4 проверенных брендов (LUKOIL, ROSDOT, CASTROL). Смена каждые 60 000 км или 2 года, вне зависимости от пробега. При обслуживании проводите полную замену с прокачкой системы для удаления загрязнений и старой смазки.

Адаптация методики для КамАЗ с различными модификациями КПП

Особенности конструкции коробок передач на КамАЗ требуют корректировки классической процедуры прокачки. Для модификаций типа 141 (14-ступенчатая), 152 (10-ступенчатая), ZF (5-ступенчатая) и 154 (16-ступенчатая) критично учитывать расположение рабочих цилиндров сцепления и специфику исполнительных механизмов. Например, в 141 штуцер прокачки выведен на корпус агрегата, тогда как в ZF доступ к нему возможен только через технологические отверстия картера.

Объем рабочей жидкости варьируется: двухдисковые сцепления КПП-141/152/154 требуют до 450 мл тормозной жидкости DOT4, а однодисковые системы моделей ZF – не более 300 мл. Обязательно сверяйтесь с инструкцией производителя КПП перед началом работ.

Ключевые требования по модификациям

Модификация КПП	Тип сцепления	Расположение штуцера	Объем жидкости
141 (14-ступ.)	Двухдисковое	На корпусе гидроцилиндра сверху	400-450 мл
152 (10-ступ.)	Двухдисковое	Боковой выступ гидроцилиндра	400-450 мл
ZF (5-ступ.)	Однодисковое	Под защитной крышкой картера	250-300 мл
154 (16-ступ.)	Двухдисковое	За контрольной заглушкой слева	400-450 мл

Обязательные рекомендации:

Проверяйте целостность магистралей: модели ZF чувствительны к перегибам гибких шлангов.
Для КПП-152 и 154 используйте только штуцеры с защитным колпачком во избежание засорения.
После прокачки на 16-ступенчатой КПП-154 выполните калибровку датчика положения педали сцепления.

Экстренные меры при отсутствии результата прокачки сцепления КамАЗ

Если сцепление на КамАЗе не удалось прокачать стандартными способами (прокачкой педали с помощником или вакуумным насосом), возможно, система сильно завоздушена или где-то происходит подсос воздуха, который не удается устранить простыми методами. Воздух в гидроприводе сцепления КамАЗ – основная причина его неработоспособности (провала педали, несмыкания или неполного размыкания).

В таких ситуациях необходимы экстренные меры, требующие часто большего времени или дополнительных действий, чтобы выгнать упорные воздушные пробки или найти и устранить скрытые дефекты системы. Важно действовать системно и обращать внимание на состояние всех элементов.

Способы устранения проблемы при неудачной прокачке

Попробуйте следующие методы в указанной последовательности, если предыдущий не дал стабильного результата:

Прокачка под давлением при работающем двигателе:
- Заведите двигатель (он создаст давление в гидросистеме и поможет выдавить воздух).
- Быстро и резко (до упора) нажимайте педаль сцепления 10-15 раз, удерживая ее в нажатом положении 2-3 секунды при последнем нажатии.
- Важно: Убедитесь в безопасности проведения работ!
Промывка гидросистемы тормозной жидкостью:
- Слейте всю старую жидкость из бачка.
- Наполните бачок чистой, рекомендованной тормозной жидкостью (предпочтительно DOT 4).
- Повторяйте стандартную или усиленную прокачку (п.1), пока старая жидкость с пузырьками не вытеснится из всей системы и шланга слива. Требует большого количества свежей жидкости.
Проверка и замена главного/рабочего цилиндров сцепления:
- Тщательно осмотрите главный и рабочий цилиндры на предмет подтеков тормозной жидкости (особенно по втулкам штоков).
- Если видимых утечек нет, но воздух постоянно подсасывается, велика вероятность выхода из строя внутренних манжет цилиндров ("резинок"). Это наиболее частая причина упорного попадания воздуха.
- Не пытайтесь ремонтировать цилиндры, особенно рабочий. Их необходимо заменить на новые или гарантированно исправные.
Проверка герметичности магистралей и соединений:
- Тщательно проверьте все трубки, шланги (медные и резиновые) и резьбовые соединения от бачка до рабочего цилиндра.
- Ищите малейшие трещины, потертости шлангов, влажные пятна или струйки.
- Подтяните хомуты на резиновых шлангах и крепления трубок.
Полная ревизия системы или замена узлов:
- Если причина не найдена или не устраняется после выполнения пунктов 3 и 4, в редких случаях требуется замена трубопроводов целиком или проверка геометрии и состояния механического привода сцепления в картере сцепления (обратите внимание на возможные несоосности).
- Крайне важное примечание: Работы внутри картера сцепления требуют снятия коробки передач и представляют значительную опасность из-за мощной диафрагменной пружины корзины сцепления. Эти работы должны выполняться только квалифицированным персоналом в условиях мастерской со специальным оборудованием.

Список источников

Для подготовки статьи по теме правильной прокачки гидропривода сцепления на автомобилях КамАЗ необходима опора на авторитетные источники информации. Это связано с важностью процедуры для безопасности и работоспособности узла трансмиссии.

Особое внимание следует уделить официальной технической документации производителя и специализированной литературе. Практические рекомендации профессиональных механиков и профильные специализированные издания также являются ценными ресурсами для формирования полноценного руководства.

Официальная и Техническая Документация

Официальное Руководство по Эксплуатации, Техническому Обслуживанию и Ремонту КамАЗ (актуальная версия для конкретной модели). Основной источник требований и процедур непосредственно от производителя.
Руководство по Ремонту и Эксплуатации КамАЗ (Тихонов С.В. и др.). Классические специализированные пособия по устройству, обслуживанию и ремонту всей линейки КамАЗ.
Кузнецов А.С. "Грузовые автомобили КамАЗ: Устройство, обслуживание, диагностика неисправностей". Подробно рассматривает системы КамАЗ, включая сцепление.
Государственные Стандарты (ГОСТ Р): Особенно касающиеся обслуживания тормозных систем и гидроприводов автотранспорта (например, базовые требования безопасности).
Технический Регламент Таможенного Союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011) и приложения к нему (например, Положение о порядке сертификации автомобилей - ПОССАД ТС). Задают требования к надежности тормозных систем и косвенно - к их обслуживанию (сцепление включает аспекты безопасности привода тормозов на многих моделях).

Техническая Периодика и Практика

Журналы "Грузовик Пресс", "Автотрак", "Автодиагност" и другие профильные издания для коммерческого транспорта и ремонта. Публикуют статьи, практические советы механиков и тесты.
Сборники Рекомендаций и Бюллетеней по Ремонту КамАЗ от крупных автосервисных сетей или сообществ профессиональных механиков.
Материалы учебных курсов для водителей и механиков специального автотранспорта.
Интервью и публикации ведущих специалистов сервисных центров КамАЗ и крупных автопарков.
