Снятие блока предохранителей Лада Приора - инструкция и советы

Статья обновлена: 18.08.2025

Блок предохранителей Лада Приора защищает электрооборудование от перегрузок. При замене предохранителей, реле или диагностике неисправностей может потребоваться его демонтаж. Эта инструкция поможет безопасно снять блок без повреждения контактов и разъемов.

Отключение аккумулятора: первичные меры безопасности

Перед любыми манипуляциями с электрооборудованием автомобиля, включая доступ к блоку предохранителей, обязательно отключите аккумуляторную батарею. Это исключит риск короткого замыкания, повреждения электроприборов и получения травм от случайной искры.

Помните, что отключение питания может привести к сбросу настроек бортового компьютера, часов или магнитолы. Заранее подготовьте коды активации аудиосистемы, если они требуются.

Порядок безопасного отключения

Заглушите двигатель и выньте ключ из замка зажигания.
Дождитесь полного остывания двигателя (минимум 10-15 минут).
Наденьте защитные перчатки и очки.
Определите клеммы аккумулятора:
- Минусовая (-): черный провод, подключена к кузову (массе).
- Плюсовая (+): красный провод, подключена к электросистеме.
Ослабьте ключом на 10 мм гайку крепления минусовой клеммы.
Аккуратно снимите клемму с минусового вывода батареи.
Надежно зафиксируйте отсоединенный минусовой провод в стороне от аккумулятора и кузова.

Важные предостережения

Никогда не начинайте с плюсовой клеммы! Случайное касание ключом металлических частей кузова при откручивании плюса вызовет опасное короткое замыкание. Сначала всегда снимается "масса" (минус).

Избегайте одновременного касания металлическим инструментом обеих клемм или плюса и кузова. Убедитесь, что снятая минусовая клемма не может случайно коснуться вывода батареи.

Определение места расположения блока предохранителей

Основной блок предохранителей (монтажный блок) на Лада Приора расположен в салоне автомобиля под панелью приборов со стороны водителя. Точное местонахождение – в нижней части торпедо, слева от рулевой колонки, в районе педального узла. Для доступа необходимо опустить голову в ноги водителя и посмотреть вверх под торпедо.

Блок скрыт за пластиковой защитной крышкой прямоугольной формы размером примерно 20х15 см. Крышка крепится на двух пластмассовых фиксаторах: передний (ближе к педалям) и задний (ближе к сиденью). На ее поверхности обычно нанесена пиктограмма в виде щита со знаком молнии или надпись "FUSES".

Особенности поиска

Типичные ориентиры:

Находится строго над площадкой отдыха левой ноги водителя
Расположен вертикально, вдоль усилителя тормозов
Рядом проходят жгуты электропроводки
Присутствует характерный пластиковый щелчок при нажатии на фиксаторы

Важно: не путайте с подкапотным блоком, который размещен возле аккумулятора. Данная инструкция относится исключительно к салонному блоку, отвечающему за системы комфорта и управление.

Освобождение пространства вокруг блока резисторов

Блок резисторов на Приоре расположен в моторном отсеке, непосредственно под блоком предохранителей. Для его демонтажа требуется обеспечить свободный доступ к креплениям и разъемам, что невозможно без предварительной расчистки зоны. Сосредоточьтесь на устранении помех в радиусе 15-20 см вокруг узла.

Перед началом отключите минусовую клемму аккумулятора для исключения короткого замыкания. Убедитесь, что двигатель остыл, а рабочие поверхности сухие. Подготовьте набор отверток (крестовую и плоскую), фонарик и контейнер для мелких деталей.

Последовательность действий

Демонтируйте воздушный патрубок: ослабьте хомуты крепления гофры воздуховода к корпусу фильтра и дроссельному узлу, аккуратно снимите деталь.
Отсоедините мешающие жгуты:
- Отожмите фиксаторы пластиковых держателей проводов вдоль щитка моторного отсека
- Сдвиньте жгуты в сторону двигателя, избегая резких перегибов

Освободите зону возле креплений:

Элемент	Действие
Трос привода дросселя	Аккуратно отвести вправо
Шланг вакуумного усилителя	Временно снять с кронштейнов
Кронштейн датчика скорости	Открутить гайку крепления

Проверьте подвижность рук в зоне работ – при правильно выполненной подготовке блок резисторов будет визуально доступен со всех сторон, а крепежные винты можно свободно выкрутить отверткой без применения удлинителей.

Снятие пластиковой накладки под рулевой колонкой

Пластиковая накладка под рулевой колонкой фиксируется тремя саморезами и скрытыми защелками по периметру. Визуально определите расположение крепежей: два верхних самореза находятся над рулевой колонкой под приборной панелью, а третий расположен снизу в центральной части накладки.

Используйте крестовую отвертку с магнитным наконечником для последовательного выкручивания саморезов. Начинайте с нижнего крепежа, затем переходите к верхним. Соблюдайте осторожность: не прилагайте чрезмерных усилий при откручивании, чтобы не повредить шлицы на головках метизов или пластиковые посадочные гнезда.

Ключевые этапы демонтажа

После удаления саморезов выполните следующие действия:

Возьмитесь за нижний край накладки обеими руками
Потяните панель строго на себя равномерным усилием
При сопротивлении проверьте отсутствие забытых саморезов
Отсоедините фиксаторы электропроводки (при наличии)

Важно: Защелки открываются резким уверенным движением. При демонтаже поддерживайте накладку снизу, чтобы предотвратить падение и повреждение. Если клипсы не поддаются, аккуратно подденьте их плоской отверткой через технологические пазы.

Откручивание крепежных винтов рулевой колонки

Найдите два симметричных винта крепления рулевой колонки, расположенных с тыльной стороны рулевого механизма под приборной панелью. Для доступа потребуется опустить рулевую колонку в самое нижнее положение и убрать все мешающие элементы (провода, кронштейны) в зоне работы.

Используйте головку на 13 мм с удлинителем и трещоткой для демонтажа. Винты часто затянуты с большим усилием – прикладывайте строго вертикальное давление, чтобы избежать срыва граней. Если резьба не поддается, обработайте соединение проникающей смазкой WD-40 и выждите 5-10 минут.

Порядок действий:

Зафиксируйте руль в прямом положении ключами в замке зажигания
Поочередно выкручивайте винты против часовой стрелки
Контролируйте положение колонки – при ослаблении крепежа она может провиснуть

Тип крепежа	Болт M8 с шестигранной головкой
Рекомендованный инструмент	Трещетка с удлинителем 150 мм
Момент затяжки при сборке	15-20 Н·м

После снятия винтов не пытайтесь сразу вынимать колонку – ее удерживают фиксаторы кронштейна и проводка. Аккуратно отведите узел вниз на 5-7 см, освобождая доступ к задней стенке блока предохранителей.

Демонтаж нижней декоративной накладки руля

Эта деталь закрывает доступ к верхним винтам крепления кожуха рулевой колонки и должна быть снята перед разборкой основного пластикового кожуха. Работу выполняйте аккуратно, избегая чрезмерных усилий, чтобы не повредить пластиковые фиксаторы или декоративное покрытие самой накладки. Перед началом убедитесь, что руль зафиксирован в положении "прямо", а ключ зажигания извлечен.

Сядьте на водительское сиденье, наклоните рулевую колонку в самое нижнее положение (если регулируется) для удобства доступа. Визуально найдите тонкую щель по периметру накладки – это стык между ней и верхней частью кожуха колонки. Обратите внимание на два характерных выступа в нижней части накладки, расположенных симметрично слева и справа от рулевого вала.

Последовательность снятия накладки

Подготовьте инструмент: Вам понадобится плоская тонкая отвертка с широким жалом или пластиковый монтажный лопатка (предпочтительнее, чтобы не поцарапать пластик). Оберните рабочую часть отвертки изолентой или мягкой тканью для дополнительной защиты.
Освободите фиксаторы:
- Вставьте инструмент в щель между нижней накладкой и верхним кожухом колонки в районе левого выступа снизу.
- Аккуратно подденьте накладку вверх и на себя, чтобы отщелкнуть первый фиксатор. Повторите действие для правого выступа.
Отсоедините накладку: После отщелкивания боковых фиксаторов возьмитесь за нижнюю часть накладки обеими руками (за выступы или ближе к краям). Плавно потяните ее на себя и вниз, одновременно освобождая верхние язычки, которые держатся в пазах верхнего кожуха.
Снимите деталь: Полностью выведите верхние крепежные язычки из зацепления и отведите накладку от рулевой колонки. Отложите ее в сторону, избегая контакта с другими поверхностями, которые могут оставить царапины.

После снятия нижней накладки станут видны два верхних винта крепления основного кожуха рулевой колонки. Не пытайтесь снимать сам руль или подушку безопасности! Дальнейший доступ к блоку предохранителей требует только демонтажа пластикового кожуха колонки, который теперь можно открутить.

Отсоединение разъемов системы подрулевых переключателей

Разъемы системы подрулевых переключателей находятся непосредственно за рулевой колонкой и подключены к основной проводке автомобиля. Они обеспечивают функционирование поворотников, дворников, света фар и других управляемых с руля систем.

Для корректного демонтажа блока предохранителей требуется предварительно отсоединить эти разъемы. Убедитесь в отсутствии напряжения в бортовой сети (аккумуляторная клемма уже снята).

Определите количество и тип разъемов
Найдите 2-3 пластиковых коннектора (обычно черного и серого цвета), зафиксированных фиксаторами-защелками.
Отожмите фиксирующие элементы
На каждом разъеме нажмите пальцами на язычок фиксатора сверху вниз. При правильном воздействии услышите характерный щелчок.
Извлеките коннекторы
Аккуратно потяните корпус разъема на себя, удерживая фиксатор в отжатом положении. Не дергайте за провода – только за пластиковый корпус.

Цвет разъема	Контролируемые системы
Черный	Указатели поворотов, стеклоочистители
Серый	Дальний/ближний свет, звуковой сигнал

После отсоединения отведите жгут проводов в сторону, чтобы он не мешал дальнейшей работе. Проверьте отсутствие механических натяжений на проводке. При наличии третьего разъема (например, для круиз-контроля) действуйте по аналогичной схеме.

Фиксация рулевого колеса в прямом положении

Перед началом работ обязательно зафиксируйте руль строго прямо. Это предотвратит случайное вращение колес при демонтаже блока предохранителей и защитит механизм замка зажигания от повреждений. Неправильное положение руля может привести к заклиниванию или поломке контактной группы.

Для корректной фиксации поверните ключ в замке зажигания в положение «0» (полное выключение). Убедитесь, что передние колеса смотрят прямо, а спица руля расположена горизонтально. Если автомобиль оборудован системой ESP, дополнительно снимите клемму с АКБ для предотвращения сбоя датчика угла поворота руля.

Последовательность действий:

Поставьте автомобиль на ровную поверхность
Выровняйте передние колеса параллельно кузову
Отпустите руль после маневра – он автоматически зафиксируется в нулевом положении
Проверьте индикатор ESP на приборной панели (должен погаснуть)

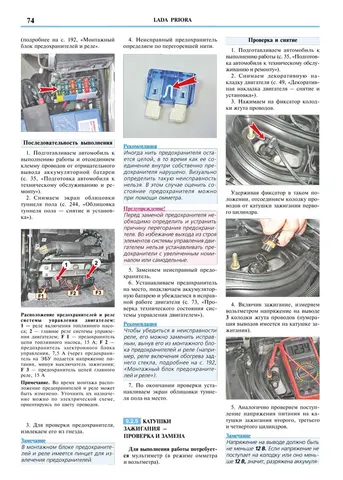

Обзор конструкции крепления блока предохранителей

На автомобилях Lada Priora блок предохранителей закреплён в моторном отсеке со стороны водителя, над левым крылом. Корпус выполнен из чёрного пластика прямоугольной формы с откидной крышкой, обеспечивающей защиту от влаги и пыли. Основная фиксация осуществляется через три металлических защёлки, расположенных по периметру нижней части корпуса.

Крепёжные элементы встроены в базу блока и плотно зацепляются за стальной кронштейн кузова. Центральная защёлка оснащена фиксирующим язычком с пружинным механизмом, требующим нажатия для освобождения. Боковые крепления имеют Г-образную форму и удерживаются за счёт упругости металла. Дополнительную устойчивость обеспечивают две направляющие пластиковые ножки в передней части корпуса.

Ключевые особенности крепежа

Тип фиксаторов: Три стальные защёлки (две боковые, одна центральная с механизмом блокировки)
Механизм расфиксации: Требует одновременного нажатия пальцами на центральный язычок и поддевания корпуса снизу
Дополнительные элементы: Пластиковые направляющие пазы для точной установки, резиновые прокладки по контуру крышки
Уязвимые места: Риск поломки пластиковых ножек при неаккуратном демонтаже, возможная коррозия металлических защёлок

Элемент крепления	Материал	Функция
Центральная защёлка	Оцинкованная сталь	Основная фиксация с блокировкой
Боковые зацепы	Стальная проволока	Удержание задней части блока
Направляющие ножки	Пластик	Позиционирование на кронштейне
Уплотнитель крышки	Резина	Герметизация от влаги

Важно: При демонтаже избегайте приложения силы к пластиковым рёбрам корпуса – давление допустимо только на металлические фиксаторы. Коррозия крепёжного кронштейна может потребовать обработки WD-40 перед снятием.

Ослабление фиксатора верхнего крепления

Найдите пластиковый язычок фиксатора в верхней части блока предохранителей. Он расположен по центру под панелью приборов и обращен в сторону салона. Фиксатор имеет характерный выступ для пальцев.

Плотно обхватите фиксатор большим и указательным пальцами. Нажмите на его центральную часть по направлению к моторному щиту (вперед по ходу движения автомобиля), преодолевая сопротивление защелки. Не тяните фиксатор вниз или вбок – это может привести к поломке крепления.

Ключевые моменты при ослаблении

Правильное направление усилия: Только строго вперед (к лобовому стеклу)
Контроль защелки: При успешном нажатии услышите характерный щелчок
Визуальный признак: Верхний край блока предохранителей приподнимется на 5-7 мм

Удерживайте фиксатор в нажатом положении до полного снятия блока. Если крепление не поддается, проверьте:

Не остался ли подключенным разъем АКБ (обязательно отсоединен!)
Правильность направления приложенного усилия
Наличие посторонних предметов, мешающих движению фиксатора

Отстегивание нижней защелки крепежной пластины

Сместите пластиковую крышку блока предохранителей вниз, чтобы освободить ее от верхних фиксаторов. Удерживайте крышку одной рукой, предотвращая ее падение.

Найдите нижнюю защелку на тыльной стороне крышки. Она расположена по центру нижнего края и представляет собой гибкий пластиковый язычок с выступом.

Порядок действий

Пальцем нажмите на выступ защелки в сторону салона автомобиля (перпендикулярно плоскости крышки).
Одновременно потяните нижнюю часть крышки на себя.
Контролируйте усилие: защелка должна отойти с характерным щелчком, без применения чрезмерной силы.

Убедитесь, что верхние фиксаторы полностью вышли из пазов, после чего снимите крышку. Не допускайте перекоса пластины при демонтаже.

Извлечение разъемов подсветки блока предохранителей

После снятия крышки блока предохранителей обратите внимание на два белых пластиковых разъема с проводами, расположенные в верхней части корпуса. Эти элементы отвечают за подсветку гнезд предохранителей при включении габаритных огней. Разъемы закреплены в посадочных местах пластиковыми фиксаторами типа "усы".

Проверьте, отключен ли минусовой провод от клеммы аккумулятора – это исключит короткое замыкание при работе. Осмотрите корпус разъемов на предмет видимых повреждений или следов перегрева. Подготовьте тонкую плоскую отвертку или пластиковую монтажную лопатку для аккуратного воздействия на фиксаторы.

Порядок демонтажа разъемов

Зафиксируйте корпус блока предохранителей левой рукой, предотвращая его смещение.
Локализуйте боковые выступы-фиксаторы на каждом разъеме (расположены симметрично по бокам).
Аккуратно нажмите отверткой на верхнюю часть фиксатора первого разъема, одновременно потянув корпус разъема на себя.
Повторите операцию для второго разъема, прикладывая усилие строго перпендикулярно плоскости подключения.
Извлеките разъемы из посадочных гнезд, не допуская перегибов проводов и резких рывков.

Важно: запрещается вытягивать разъемы за провода! При закисании фиксаторов обработайте их контактным спреем WD-40, выждав 2-3 минуты перед повторной попыткой. Если пластиковые "усы" сломались – потребуется замена разъема.

Фотографирование схемы подключения проводов

Перед отключением проводов от клемм блока предохранителей обязательно сделайте детальные фотографии их текущего расположения. Это исключит ошибки при обратной сборке, особенно если вы работаете с блоком впервые или планируете длительный ремонт.

Сфокусируйтесь на зоне подключения колодок жгута проводов к нижней части блока – именно здесь чаще всего возникают сложности с идентификацией разъемов. Убедитесь, что снимки охватывают как общий план соединений, так и крупные ракурсы каждой группы клемм.

Правила качественной фотофиксации

Освещение: Используйте дополнительный источник света (фонарик/телефон), чтобы избежать бликов на пластике и четко запечатлеть цветовую маркировку проводов.
Масштаб: Сделайте минимум 2 кадра – общий вид всех подключений и серию крупных планов для каждой колодки (особенно многоштырьковых).
Маркировка: Если на разъемах есть цифровые или буквенные обозначения – они должны быть читаемы на фото. При необходимости протрите пыль с маркировки.
Контроль: Проверьте снимки сразу после фотографирования. Увеличьте изображение для проверки резкости и читаемости надписей.

Что запечатлеть	Важность
Цвет провода + цвет колодки	Основной ориентир при подключении
Угловые ключи на разъемах	Предотвращает переворот колодки при установке
Фиксаторы-защелки	Помогает понять тип крепления для безопасного снятия

Дополнительно сфотографируйте шильдик с номером блока предохранителей – эта информация может понадобиться при подборе аналога или поиске схем в интернете. Все фото сохраните в отдельную папку и не удаляйте до завершения сборки и проверки работы электрооборудования.

Маркировка проводов питания перед отсоединением

Перед отключением клемм от аккумулятора и снятием блока предохранителей критически важно промаркировать все силовые провода. Это исключит ошибки при обратной сборке, предотвратив короткие замыкания или повреждение электрооборудования автомобиля.

Используйте изоленту разных цветов или бирки с подписями, фиксируя положение каждого провода. Особое внимание уделите толстым кабелям в красной/оранжевой изоляции – они отвечают за подачу питания на критичные системы.

Порядок маркировки

Отсоедините минусовую клемму АКБ (чёрный провод) ключом на 10 мм.
Определите ключевые провода:
- Красный – постоянный «+» от аккумулятора
- Жёлтый – питание после замка зажигания
- Синий/зелёный – цепи фар, стеклоочистителей, обогрева

Подпишите бирки по схеме:

Цвет бирки	Назначение провода
Красная	Постоянное питание (АКБ+)
Жёлтая	Зажигание (IGN)
Синяя	Потребители (фары, стеклоподъёмники)

Сфотографируйте разъёмы до отключения – это резервная визуальная подсказка.

Не полагайтесь на память! Даже идентичные разъёмы могут вести к разным реле. Двойная проверка маркировки перед демонтажем блока – обязательный этап работ.

Поочередное отсоединение силовых разъемов

После демонтажа блока предохранителей с кронштейна переверните его контактами к себе, чтобы получить доступ к силовым разъемам. На тыльной стороне расположены три крупных колодки с фиксирующими защелками: красная (плюс АКБ), серая (генератор) и черная (масса кузова).

Начинайте отсоединение с красного разъема – большим пальцем нажмите на вертикальный фиксатор сверху вниз, одновременно потянув корпус колодки на себя. Аналогично освободите серый разъем генератора, прикладывая усилие строго вдоль оси контактов, чтобы избежать повреждения пластиковых направляющих.

Порядок действий при снятии

Красный разъем (плюсовой провод):
- Зафиксируйте блок левой рукой
- Большим пальцем правой руки отожмите защелку вниз
- Плавно вытяните колодку без перекоса
Серый разъем (генератор):
Проверьте отсутствие напряжения на клеммах
- Придерживайте корпус блока у места крепления
- Нажмите фиксатор до характерного щелчка
- Извлеките колодку коротким уверенным движением
Черный разъем (масса):
- Отведите фиксатор в сторону по стрелке на корпусе
- Потяните колодку параллельно плоскости блока

Предостережение: никогда не прикладывайте усилие к проводам – только к корпусу разъема! При затрудненном снятии используйте плоскую отвертку для аккуратного поддевания защелки, защитив пластик ветошью. После извлечения всех колодок визуально проверьте контакты на отсутствие оплавления или окислов.

Проверка состояния колодки подключения

После демонтажа блока предохранителей тщательно осмотрите контакты колодки подключения на предмет видимых повреждений. Проверьте целостность пластикового корпуса разъема, отсутствие трещин, оплавленных участков или деформаций от перегрева.

Убедитесь, что все провода в жгуте надежно зафиксированы в клеммах колодки, не имеют перегибов и следов коррозии. Особое внимание уделите местам входа кабелей в разъем – здесь часто возникают заломы изоляции.

Ключевые этапы диагностики

Выполните следующие действия для комплексной проверки:

Визуальный контроль контактов
Окисленные участки зачистите мелкой наждачной бумагой (№600-800), загрязненные – обработайте контактным спреем.
Проверка фиксации клемм
Каждый провод должен быть плотно закреплен в гнезде – подденьте их тонкой отверткой. Выпадающие клеммы требуют замены колодки.
Тест на обрыв цепи
Используйте мультиметр в режиме прозвонки: один щуп на контакт разъема, второй – на соответствующий штекер жгута.

Обнаружив повреждения, сравните состояние колодки с эталонными характеристиками:

Проблема	Норма	Требует ремонта
Цвет контактов	Равномерный золотистый/серебристый	Темные пятна, зеленый налет
Усилие фиксации	Плотное (2-4 Н)	Проворачивание клеммы рукой
Сопротивление	0.1-0.5 Ом	Более 1 Ома/обрыв

При замене колодки обязательно соблюдайте цветовую маркировку проводов – ошибка приведет к короткому замыканию. Используйте только оригинальные разъемы VAZ – несоответствие размеров вызовет перегрев контактов.

Осмотр контактов на предмет окисления

Окисление контактных групп в блоке предохранителей – частая причина нестабильной работы электрооборудования Приоры. Образующийся на поверхности металла оксидный слой увеличивает переходное сопротивление, вызывая нагрев соединения и падение напряжения. Это приводит к отказу потребителей энергии даже при исправных предохранителях и реле.

Визуально окисление проявляется как матовый белесый, серый или зеленоватый налёт на металлических поверхностях контактов. Особое внимание уделите силовым клеммам (например, входа АКСУМ), контактам реле стартера, вентилятора охлаждения, топливного насоса, а также гнёздам предохранителей цепи фар – эти узлы наиболее подвержены коррозии из-за высоких токов.

Алгоритм проверки и обработки

Демонтируйте блок предохранителей согласно предыдущим шагам инструкции, полностью отсоединив минусовую клемму АКБ.
Визуально исследуйте каждую контактную группу при ярком освещении, используя лупу при необходимости. Ищите изменение цвета металла, шероховатости, кристаллические отложения.
Зачистите окисленные участки специализированными средствами:
- Мягким ластиком для контактов (белого цвета)
- Щёткой с нейлоновой щетиной
- Аэрозольным очистителем электронных контактов (например, Kontakt U или аналоги)
Избегайте абразивов – наждачная бумага или надфили повреждают защитное покрытие контактов, ускоряя последующую коррозию.
Нанесите защитный состав – после очистки обработайте контакты токопроводящей смазкой (например, Molykote HSC Plus) или антикоррозийным спреем.

Критично: При обнаружении глубокой коррозии, оплавления пластика или разрушения контактных лепестков требуется замена разъёма или всего блока. Повторная сборка осуществляется только после полного испарения очистителя и высыхания смазки.

Выявление деформированных пинов коннектора

Тщательно осмотрите все контакты внутри каждого разъема блока предохранителей Лада Приора. Для этого потребуется яркий источник света (фонарик) и, возможно, увеличительное стекло. Уделите внимание каждому пину, особенно в разъемах, которые вы отсоединяли или которые подвергались механическому воздействию ранее.

Ищите любые отклонения от нормального положения или формы металлических контактов. Сравнивайте подозрительные пины с соседними, ориентируясь на их симметричность, высоту и угол наклона внутри пластикового корпуса разъема. Любое заметное отличие требует пристального изучения.

Ключевые признаки деформации:

Искривление или изгиб: Пин заметно согнут, выгнут дугой или наклонен в сторону относительно других.
Заваливание: Контакт "лежит" на дне гнезда разъема или сильно просев, не достает до ответной части.
Перекос: Пин стоит неровно, его ось не параллельна осям соседних контактов.
Смещение: Контакт явно сдвинут вбок от своего стандартного положения в ряду.
Разворот: Фиксирующая "лапка" или сам контактный язычок повернуты вокруг оси.

Важные нюансы:

Проверяйте оба коннектора – вилку (мужскую часть на жгуте проводов) и розетку (женскую часть на блоке предохранителей). Деформация может быть на любой стороне.
Обращайте особое внимание на контакты силовых реле (например, реле стартера, топливного насоса, вентилятора охлаждения) и мощных предохранителей. Они чаще подвержены деформации и подгоранию из-за высоких токов.
Аккуратно подденьте подозрительный пин тонкой неметаллической палочкой (зубочисткой, пластиковой лопаткой). Он должен быть упругим и стремиться вернуться в исходное положение, а не болтаться свободно или оставаться неподвижно.

Последствия игнорирования: Деформированный пин приводит к плохому электрическому контакту или его полному отсутствию. Это вызывает перегрев места соединения, оплавление пластика разъема, периодические отказы оборудования (фары, стеклоподъемники, стартер и т.д.) и, в итоге, выход из строя блока предохранителей или жгута проводов. Обнаруженную деформацию необходимо устранить до обратной сборки.

Освобождение кабельных стяжек вокруг блока

Найдите все кабельные стяжки, фиксирующие жгут проводов к корпусу блока предохранителей. Обычно их 2-4 штуки, расположенные по периметру конструкции. Внимательно осмотрите каждую стяжку на предмет типа крепления: большинство пластиковых хомутов на Приоре имеют стандартную защелку.

Аккуратно подденьте язычок застежки тонкой отверткой или ножницами, удерживая основание стяжки пальцами. При разжатии тяните защелку строго перпендикулярно плоскости фиксатора. Если хомут разрезается, используйте бокорезы с узкими губками, избегая контакта с проводами. Работайте без резких движений – старый пластик легко ломается.

Ключевые моменты при демонтаже

Обязательно запомните расположение каждой стяжки относительно разъемов – сфотографируйте или зарисуйте схему крепления.
При разрезании хомутов оставляйте монтажный "хвостик" длиной 3-5 мм для удобства установки новых креплений.
Если стяжка закреплена в пазу корпуса, сначала отсоедините фиксатор, затем извлеките пластиковую петлю.

Тип стяжки	Способ освобождения	Риски
Одноразовая пластиковая	Перекусывание у основания	Повреждение изоляции кусачками
Многоразовая с язычком	Отжим защелки отверткой	Поломка фиксатора при чрезмерном усилии
Петлевая (в пазах блока)	Вытягивание всей петли после отщелкивания	Деформация крепежного ушка на корпусе

Не допускайте провисания освобожденного жгута – придерживайте провода рукой во время работы. Если кабельная группа уходит под приборную панель, зафиксируйте ее проволокой или изолентой для предотвращения случайного зажима при снятии блока.

Определение типа креплений корпуса предохранителей

На Приорах встречаются два варианта фиксации крышки монтажного блока: классические пластиковые защёлки и винтовое крепление. Первый тип характерен для ранних моделей (до рестайлинга), второй – для автомобилей после 2013 года с обновлённой панелью приборов.

Для визуального определения открой бардачок и осмотри нижнюю часть блока предохранителей. Защёлки выглядят как прямоугольные выступы с боков крышки (часто со стрелками «OPEN»), а винтовое крепление имеет заметную крестообразную головку шурупа по центру.

Как отличить типы креплений:

Защёлки:
- Две симметричные клипсы по бокам крышки
- Отсутствие винтов на поверхности
- Срабатывают при нажатии пальцами на выступы
Винтовое крепление:
- Круглое углубление в центре крышки
- Видимая крестовина шурупа (размер Torx T15 или T20)
- Требует отвёртки для демонтажа

Тип крепления	Внешние признаки	Инструмент для снятия
Пластиковые защёлки	Боковые выступы, стрелки «OPEN»	Пальцы
Центральный винт	Шлиц в середине крышки	Отвёртка Torx T15/T20

Важно! Не пытайтесь поддеть крышку ножом или металлическим инструментом – это повредит пластик. Если крепление не поддаётся, повторно проверьте тип фиксации.

Откручивание боковых винтов крепления корпуса

После снятия декоративной накладки переходите к демонтажу корпуса блока предохранителей. Крепёжные элементы расположены по бокам пластикового корпуса и фиксируют его к кузовным элементам. Используйте крестовую отвёртку среднего размера с магнитным наконечником, чтобы предотвратить падение винтов в подкапотное пространство.

Визуально идентифицируйте два винта по бокам корпуса блока предохранителей. Они имеют стандартную крестовую шлицевую головку и обычно окрашены в чёрный цвет. Убедитесь, что отвёртка плотно входит в шлицы, чтобы не сорвать резьбу при откручивании.

Пошаговый процесс откручивания

Левой рукой придерживайте корпус блока, чтобы избежать его смещения
Правой рукой вставьте отвёртку в шлицы левого винта под прямым углом
Поворачивайте против часовой стрелки с умеренным усилием
После 4-5 оборотов извлеките освободившийся винт
Повторите действия для правого винта

Важные нюансы: При закисании винтов обработайте резьбу WD-40 за 5 минут до откручивания. Если винт проворачивается, но не выходит, аккуратно подденьте его снизу плоскогубцами. Извлечённые крепёжные элементы сложите в магнитную миску или контейнер.

Тип крепежа	Размер	Количество
Винт самонарезающий	4.2×16 мм	2 шт

Снятие нижних пластиковых зажимов

После освобождения верхних фиксаторов переходите к нижней части блока предохранителей. Здесь расположены два пластиковых зажима, удерживающих корпус в посадочном месте. Их конструкция требует одновременного воздействия для безопасного извлечения.

Найдите на боковых стенках блока вертикальные выступы с внутренней стороны (ближе к моторному щиту). Каждый фиксатор имеет гибкое крепление и язычок, зацепленный за кузовной элемент. Для расцепления требуется сжать оба зажима по направлению к центру блока.

Пошаговая процедура

Расположите большие пальцы рук на внутренних выступах зажимов
Указательными пальцами придерживайте внешнюю часть корпуса блока
Плавно сожмите оба фиксатора до характерного щелчка
Без резких движений потяните блок предохранителей на себя

Если блок не поддается:

Убедитесь, что верхние крючки полностью отстегнуты
Проверьте одновременность нажатия на оба нижних фиксатора
Обработайте зажимы WD-40 при коррозии или заклинивании

Ошибка	Решение
Хруст при нажатии	Немедленно прекратить давление - риск сломать фиксатор
Блок смещается криво	Выровнять параллельно щитку перед извлечением

Правильный угол извлечения блока

Ключевой момент при демонтаже – соблюдение траектории движения. Блок фиксируется в корпусе пластиковыми защелками, расположенными сверху и снизу. Неправильный наклон создаст избыточную нагрузку на крепления и может привести к их поломке.

Запомните: блок извлекается строго параллельно плоскости установки. Любые перекосы вверх/вниз или вбок при вытягивании вызывают заклинивание защелок в пазах. Это особенно критично для нижнего крепления, которое скрыто от визуального контроля.

Техника безопасного извлечения

Проверьте зазор: убедитесь, что пространство над блоком свободно (рулевая колонка не мешает).
Зафиксируйте корпус: придерживайте левой рукой кожух под рулем, чтобы избежать деформации.
Тяните плавно и прямо: возьмитесь за выступы по бокам блока, тяните на себя без отклонений.

Ошибка	Последствие
Наклон вверх	Поломка верхних защелок
Наклон вниз	Деформация нижнего крепления
Боковой перекос	Заклинивание в посадочном месте

Важно: если блок не двигается – не прилагайте усилий. Проверьте, все ли защелки (обычно 2-4 шт.) полностью отведены. Для надежности используйте пластиковую монтажку, поддевая корпус равномерно с обеих сторон.

Контроль натяжения проводов при демонтаже

При снятии блока предохранителей избегайте резкого выдергивания колодок – это чревато обрывом проводов или повреждением контактов. Провода должны свободно выниматься из разъемов без лишнего усилия, особенно в местах пайки и соединений с клеммами.

Внимательно отслеживайте трассировку жгута: некоторые провода могут проходить под соседними узлами (например, под аккумуляторной площадкой) или крепиться пластиковыми хомутами. Фиксаторы аккуратно разрезайте бокорезами, предварительно убедившись в отсутствии напряжения на проводах.

Порядок безопасного отсоединения

Зафиксируйте колодки – прижмите пальцем фиксатор разъема перед отсоединением.
Тяните за корпус колодки, а не за отдельные провода.
Проверяйте зазор – при демонтаже жгута оставляйте запас 10-15 см до ближайшей точки крепления.

Ошибка	Последствие	Профилактика
Резкий рывок провода	Обрыв токоведущей жилы	Раскачивание колодки из стороны в сторону
Перекручивание жгута	Нарушение изоляции	Маркировка положения разъемов перед снятием

Особую осторожность проявляйте с тонкими проводами датчиков (массой воздуха, детонации) – их повреждение вызовет сбои в работе двигателя. Если колодка не поддается, проверьте скрытые фиксаторы: нанесите WD-40 на контакты и выждите 2-3 минуты перед повторной попыткой.

Извлечение корпуса блока предохранителей

После снятия крышки блока предохранителей и отключения аккумулятора можно приступать к демонтажу корпуса. Убедитесь, что все разъемы, подходящие к блоку, отсоединены – они фиксируются пластиковыми защелками, которые необходимо аккуратно отжать.

Внимательно осмотрите крепления корпуса: в зависимости от модели Приоры он может фиксироваться пластиковыми клипсами или винтами по бокам конструкции. Подготовьте инструмент (крестовую отвертку при наличии винтов).

Отсоедините жгуты проводов: нажмите на фиксаторы каждого разъема и потяните их вниз/в сторону от блока. Не дергайте за провода!
Освободите крепления:
- Для клипс: плоской отверткой аккуратно подденьте центральные части защелок с обеих сторон корпуса
- Для винтов: выкрутите крепеж крестовой отверткой
Извлеките корпус: возьмитесь за боковые выступы блока и плавно потяните его вверх и на себя. Прикладывайте равномерное усилие без перекоса

Важно: если корпус не поддается, проверьте полноту отключения разъемов и состояние скрытых клипс – иногда требуется дополнительно поддеть нижние фиксаторы.

Очистка посадочного места от пыли

После снятия корпуса предохранителей тщательно осмотрите открывшуюся зону монтажного гнезда. Скопление пыли, грязи или влаги в этом участке может нарушать контакт между предохранителями и клеммами, что приводит к некорректной работе электрооборудования автомобиля. Особое внимание уделите углублениям вокруг металлических контактов.

Для удаления загрязнений используйте сухие средства: сжатый воздух в баллончике или чистую кисть с мягким ворсом (например, художественную). Продуйте все щели под разными углами, направляя поток воздуха параллельно плате. При работе кистью действуйте аккуратно, избегая чрезмерного давления на контактные группы, чтобы не повредить их геометрию.

Правила безопасной очистки

Категорически запрещается:

Использовать воду, WD-40 или жидкие очистители – они вызывают окисление контактов
Применять абразивные материалы (наждачная бумага, металлические щетки)
Чистить контакты при подключенном аккумуляторе

Для сложных загрязнений:

Обработайте контакты ластиком-"клячкой" для художников
Промойте контактные площадки изопропиловым спиртом с помощью ватной палочки
Дождитесь полного испарения спирта (2-3 минуты)

Тип загрязнения	Инструмент	Время обработки
Пыль/песок	Сжатый воздух	1-2 мин
Липкие отложения	Изопропиловый спирт	3-5 мин
Окисление	Ластик + спирт	5-7 мин

После очистки визуально проверьте отсутствие ворсинок и остатков ластика в гнездах. Убедитесь, что контактные пластины не имеют механических повреждений и равномерно возвращаются в исходное положение при нажатии. Только после этого устанавливайте блок предохранителей обратно.

Осмотр блока на наличие трещин корпуса

После демонтажа блока предохранителей с автомобиля Лада Приора тщательно очистите его поверхность от пыли и грязи. Используйте сухую мягкую щётку или сжатый воздух, чтобы обеспечить визуальный доступ ко всем участкам корпуса. Особое внимание уделите углам и зонам крепления пластиковых защёлок, где чаще всего возникают повреждения.

Проведите детальный осмотр при ярком освещении, вращая блок в руках под разными углами. Проверяйте не только наружные стенки, но и внутренние перегородки, а также посадочные места под реле. Наличие даже мелких трещин может привести к попаданию влаги и окислению контактов.

Критические участки для проверки

Сфокусируйтесь на следующих уязвимых зонах:

Зоны крепления к кузову – точки приложения вибрационных нагрузок
Внутренние рёбра жёсткости – часто лопаются при перетяжке винтов
Области вокруг силовых реле (например, реле бензонасоса) – перегрев деформирует пластик

Обнаруженные дефекты классифицируйте по таблице:

Тип повреждения	Действия
Поверхностная царапина	Допустима при сохранении герметичности
Сквозная трещина до 5 мм	Требует заделки термостойким герметиком
Разлом корпуса или сколы	Необходима замена блока целиком

При выявлении трещин оцените их происхождение: механические повреждения часто имеют неровные края, а термоусадочные – характерные волнообразные деформации. Помните – блок с нарушенной целостностью не обеспечит защиту электроцепи от короткого замыкания!

Проверка целостности резисторов и реле

Визуально осмотрите все реле на предмет почернений, вздутий корпуса или трещин. Убедитесь в отсутствии следов перегрева или оплавления пластика. Деформированные элементы подлежат немедленной замене независимо от результатов дальнейших тестов.

Для проверки резисторов потребуется мультиметр в режиме измерения сопротивления (Ω). Снимите показания, сравнивая их с номинальными значениями, указанными на корпусе детали. Отклонение более чем на 15% свидетельствует о неисправности. При отсутствии маркировки сверяйтесь с электросхемой автомобиля.

Методы диагностики реле

Подайте 12V от АКБ на управляющие контакты (85 и 86) – исправное реле издаст четкий щелчок.
Прозвоните силовые контакты (30 и 87) в активированном состоянии – сопротивление должно быть близко к нулю.
При отключенном питании проверьте сопротивление катушки (между 85 и 86) – типичные значения 70-120 Ом.

Параметр	Исправное состояние	Признак неполадки
Корпус реле	Чистый, без деформаций	Пятна копоти, расплавленные участки
Сопротивление резистора	±15% от номинала	Обрыв (∞) или короткое замыкание (0 Ом)
Работа контактов реле	Четкое срабатывание/отключение	Отсутствие щелчка, межконтактное залипание

Важно: Перед тестированием отсоедините минусовую клемму АКБ! Все замеры сопротивления выполняются только на демонтированных элементах. Проверяйте реле одного типа взаимозаменяемо, но после диагностики возвращайте на штатные позиции.

Оценка состояния контактов внутри блока

Внимательно осмотрите все металлические контакты внутри блока предохранителей на предмет видимых повреждений. Используйте фонарик для детального изучения каждой клеммы – ищите следы окисления (белый или зеленоватый налет), потемнения от перегрева, оплавления пластика или деформации гнезд.

Проверьте надежность фиксации проводов в разъемах – они не должны свободно болтаться или выниматься при легком усилии. Особое внимание уделите контактам мощных потребителей (например, реле вентилятора охлаждения, топливного насоса), где чаще возникают проблемы с перегревом.

Ключевые признаки неисправности

Окисление контактов: снижает проводимость тока, вызывает неравномерный нагрев.
Оплавленные гнезда: свидетельствуют о перегреве из-за плохого контакта или перегрузки цепи.
Потемневшие или обугленные участки: признак локального перегрева, часто сопровождаются запахом гари.
Ослабленные клеммы: не обеспечивают плотного прилегания ножек предохранителей/реле.

При обнаружении окислов аккуратно зачистите контакты мелкой наждачной бумагой (№600-800) или специальным очистителем электрооборудования. Сильно поврежденные или деформированные гнезда требуют замены блока целиком – ремонт пайкой в данном случае ненадежен.

Техника обратной сборки блока предохранителей

Перед установкой блока убедитесь, что все предохранители и реле вставлены в правильные позиции согласно схеме на крышке. Проверьте целостность контактов и отсутствие загрязнений в посадочных гнездах – остатки коррозии удалите мягкой щеткой.

Аккуратно подведите блок к штатному месту в моторном отсеке, совместив направляющие выступы на корпусе с пазами кузова. Избегайте перекоса и чрезмерного усилия – пластиковые крепления должны встать без деформации.

Ключевые этапы монтажа

Зафиксируйте нижнюю часть корпуса в пазах кронштейна
Плавно надавите на верхнюю область до щелчка фиксаторов
Проверьте надежность крепления – попытайтесь слегка сдвинуть блок рукой

Подключите колодки проводов в обратной последовательности отключения:

Черный разъем (силовой) – до щелчка замка
Серый разъем (дополнительный) – защелкните фиксатор
Красный провод АКБ – последним, контролируя плотность контакта

Перед тестированием обязательно убедитесь в отсутствии перепутанных реле и предохранителей. После установки запустите двигатель и последовательно проверьте работу фар, стеклоочистителей, аудиосистемы и других потребителей.

Правила подключения силовых разъемов

При работе с силовыми разъемами блока предохранителей Приоры строго соблюдайте полярность подключения. Перепутанные контакты приведут к короткому замыканию, повреждению электрооборудования или возгоранию. Все манипуляции выполняются только при отключенном аккумуляторе.

Перед установкой разъемов визуально проверьте целостность изоляции проводов, отсутствие коррозии на клеммах и правильность цветовой маркировки. Убедитесь в совпадении формы колодки и ответной части – конструкция предусматривает защиту от ошибочного подключения.

Ключевые требования

Отключите аккумулятор: снимите отрицательную клемму и изолируйте её во избежание случайного контакта.
Сверяйтесь со схемой: используйте маркировку на корпусе блока или руководство по ремонту.
Фиксация разъемов:
- Дождитесь характерного щелчка при соединении
- Проверьте надёжность крепления пластикового фиксатора
- Потяните разъем на себя после установки
Контроль положения: красные провода – к плюсовым клеммам, черные/коричневые – к массе.

Особое внимание уделите подключению колодки генератора (толстый красный провод) и стартера – ошибка выведет из строя электронику. После сборки проверьте отсутствие перегибов жгутов и свободный ход двери автомобиля.

Фиксация кабельных жгутов стяжками

После демонтажа блока предохранителей кабельные жгуты остаются свободно свисающими в подрулевом пространстве. Неправильное крепление проводов может привести к их перетиранию о металлические кромки кузова или нарушению контактов в разъёмах. Для предотвращения повреждений обязательна аккуратная фиксация жгутов штатными креплениями.

Используйте только оригинальные пластиковые стяжки типа "zip-tie" с храповым механизмом. Самодельные проволочные хомуты или изолента не обеспечивают надёжного удержания и повреждают изоляцию. Проверьте целостность всех крепёжных клипс на кузове перед установкой – сломанные фиксаторы требуют замены.

Порядок закрепления жгутов

Расправьте провода вдоль предусмотренных каналов, избегая перекручиваний.
Проденьте стяжку через монтажное ушко на кузове и заводскую петлю на жгуте.
Затягивайте хомут до плотного прилегания жгута, но без деформации проводов.
Обрежьте излишек пластика кусачками, оставив 2-3 мм от головки стяжки.

Критические правила:

Не допускайте натяжения жгутов возле разъёмов
Избегайте пересечения жгутов с тягами рулевого управления
Проверьте отсутствие контакта с подвижными элементами педального узла

Тип стяжки	Диаметр жгута	Место применения
2.5×100 мм	до 15 мм	Основной жгут ЭБУ
2.0×80 мм	до 10 мм	Жгуты фар, стеклоочистителей
1.6×60 мм	до 6 мм	Датчики, аудиосистема

После фиксации проверьте ход рулевой колонки и педалей на всём диапазоне движения. Убедитесь в отсутствии посторонних шумов при повороте руля. Запустите двигатель и протестируйте работу всех потребителей энергии – фар, дворников, сигнала.

Установка корпуса в посадочное место

Аккуратно подведите корпус блока предохранителей к штатному месту установки в моторном отсеке, совместив нижние направляющие выступы корпуса с пазами на площадке кузова. Контролируйте положение, чтобы не пережать провода жгута, идущие к разъемам блока.

Плавно надавите на верхнюю часть корпуса до характерного щелчка фиксаторов. Убедитесь, что все четыре крепежные лапки (две сверху и две снизу) полностью защелкнулись на металлических скобах кузова, а резиновые демпферы плотно прилегают к поверхности.

Контроль правильности установки

Проверка зазоров: между корпусом и кузовом не должно быть перекосов или неравномерных промежутков
Тест на подвижность: попытайтесь слегка пошатать блок – правильная установка исключает люфт и скрипы
Визуальный осмотр: убедитесь, что жгут проводов не контактирует с острыми кромками и расположен в штатных держателях

Тип крепления	Расположение	Признак фиксации
Верхние защелки	По бокам крышки	Аудиальный щелчок
Нижние направляющие	Основание корпуса	Отсутствие зазора

Подключите все отсоединенные ранее клеммы аккумулятора в обратной последовательности: сначала плюсовую, затем минусовую. После восстановления питания обязательно проверьте работу электрооборудования (фары, дворники, поворотники), чтобы исключить ошибки монтажа.

Затяжка крепежных болтов с правильным усилием

После установки нового блока или завершения работ с проводами, критически важно правильно затянуть крепежные болты. Недостаточное усилие приведет к вибрации и возможному нарушению контакта, а чрезмерная затяжка рискует сорвать резьбу или повредить пластиковый корпус блока.

Используйте динамометрический ключ с подходящим диапазоном (обычно 5-15 Н·м). Если такого инструмента нет, применяйте метод осторожного затягивания стандартным ключом без рычагов-удлинителей. Основные точки фиксации – центральный болт на корпусе блока и крепления кронштейна к кузову.

Правила затяжки

Выполняйте работу в следующем порядке:

Предварительно наживите все болты вручную до упора
Затягивайте крепеж равномерно крест-накрест, особенно при фиксации кронштейна
Соблюдайте рекомендованные моменты:

Центральный болт блока 7-9 Н·м

Крепление кронштейна к кузову 10-14 Н·м
После затяжки проверьте отсутствие перекосов – блок должен плотно прилегать к площадке

Важно: избегайте использования ударных инструментов. Пластиковые элементы критичны к перетяжке – при появлении трещин или деформации немедленно замените поврежденные детали.

Проверка отсутствия перегибов проводов

После демонтажа блока предохранителей внимательно осмотрите пучки проводов, подключенные к его задней части. Убедитесь, что при установке или эксплуатации не возникло резких изломов кабелей, особенно в местах их входа в колодки разъемов. Перегибы создают точки механического напряжения, что со временем приводит к повреждению токопроводящих жил.

Пальцами аккуратно пройдитесь по всей длине проводов, обращая внимание на участки возле пластиковых фиксаторов или хомутов. Проверьте, нет ли заломов, сплющивания изоляции или неестественных изгибов под острым углом. Особенно критичны зоны, где проводка контактирует с металлическими элементами кузова.

Ключевые точки для контроля

Изгибы у разъемов: Провода должны плавно отходить от коннекторов без натяжения.
Зоны фиксации: В местах крепления хомутами не допускается пережим или деформация изоляции.
Точки соприкосновения с кузовом: Убедитесь в отсутствии трения о острые кромки.

При обнаружении перегибов аккуратно выправьте трассу проводов, обеспечив естественный радиус изгиба (не менее 5 диаметров кабеля). Если изоляция повреждена или жилы оголены – заизолируйте проблемный участок термоусадкой или замените провод. Убедитесь, что после обратной установки блока провода не натянуты и не перекручены.

Последовательное подключение разъемов подсветки

Подключение разъемов подсветки выполняется строго после установки блока предохранителей на штатное место. Убедитесь, что основной жгут проводки уже зафиксирован в посадочных гнездах, а бежевый 16-контактный разъем подключен к блоку реле. Проверьте отсутствие перекручивания проводов.

Найдите два разъема подсветки (обычно синего и коричневого цвета) в нижней части жгута. Синий коннектор предназначен для гнезда прикуривателя, коричневый – для подсветки блока предохранителей. Не перепутайте их: неправильное соединение вызовет короткое замыкание.

Пошаговая процедура подключения

Подсоедините синий разъем к ответной части на проводах прикуривателя до характерного щелчка
Аналогично зафиксируйте коричневый разъем на контактах подсветки блока предохранителей
Проверьте надежность крепления, слегка потянув за каждый коннектор

Критические моменты: При подключении под напряжением (АКБ не отключен) возможно возгорание проводки. Всегда отсоединяйте минусовую клемму аккумулятора перед началом работ. Если разъемы не становятся на место свободно – проверьте правильность позиционирования, не применяйте силу.

Цвет разъема	Назначение	Ошибки подключения
Синий	Прикуриватель	Не работают розетки, плавятся провода
Коричневый	Блок предохранителей	Отсутствие подсветки, перегорание ламп

Монтаж подрулевых переключателей

Перед установкой новых переключателей снимите рулевую колонку, открутив крепежные болты под пластиковыми заглушками. Аккуратно отсоедините разъемы питания и сигнальные провода от старых переключателей, запоминая расположение контактов. Убедитесь, что все фиксаторы отщелкнуты до полного извлечения элементов из посадочных мест.

Очистите контактные группы на колодках от окислов с помощью специального спрея. Сравните геометрию новых переключателей со старыми – крепежные выступы и замки должны полностью совпадать. Проверьте комплектацию уплотнительных колец и фиксаторов для защиты от влаги и вибрации.

Пошаговая установка

Наденьте защитные резиновые гофры на провода новых переключателей
Заведите провода через технологические отверстия в рулевой колонке
Совместите корпуса переключателей с крепежными пазами на кронштейне
Нажмите до характерного щелчка фиксаторов
Затяните фиксирующие винты с усилием 1.5-2 Н·м

Цвет провода	Назначение	Тип контакта
Желтый с синей полосой	Правый поворотник	Сигнальный
Зеленый с черным	Дальний свет	Силовой
Серый с красным	Омыватель фар	Управляющий

Важно: При подключении разъемов услышите четкий щелчок фиксатора – это гарантия надежного контакта. Никогда не применяйте силу при соединении колодок! Несовпадение форм свидетельствует о неправильной ориентации элемента.

После монтажа проверьте функциональность всех режимов без запуска двигателя: включите аварийную сигнализацию, переключите режимы света, активируйте стеклоочистители. Убедитесь в отсутствии заеданий при частичном нажатии переключателей и плавности хода подрулевых рычагов.

Сборка декоративных панелей рулевой колонки

Убедитесь, что все крепежные элементы блока предохранителей и реле полностью зафиксированы, а провода аккуратно уложены в отведенные ниши без натяжения. Проверьте корректность посадки разъемов – характерный щелчок подтвердит правильное соединение.

Совместите нижнюю декоративную панель рулевой колонки с направляющими на кронштейнах кузова, начиная с фиксации верхних защелок. Двигайтесь от центра к краям, равномерно прижимая панель до срабатывания всех клипс по периметру – перекосы недопустимы.

Ключевые этапы установки верхней панели

Совмещение элементов: Наведите панель на посадочные штыри кронштейна рулевой колонки, совместив технологические вырезы с рукояткой регулировки руля и замком зажигания
Фиксация защелок: Сильно нажмите на зоны расположения пластиковых фиксаторов (особенно возле комбинации приборов) до четкого щелчка
Проверка зазоров: Убедитесь в равномерности стыков с торпедой и отсутствии выступающих краев

Важно: При монтаже рулевых кожухов предварительно заведите их края под фиксирующие выступы верхней панели, затем защелкните боковые крепления. Механическое усилие прикладывайте только к ребрам жесткости – хрупкий пластик легко трескается.

Тип крепежа	Расположение	Особенности
Клипсы типа «грибок»	Нижняя кромка панели	Требуют перпендикулярного нажатия
Фиксаторы-защелки	Боковые стойки	Зацепляются при сдвиге панели вверх
Направляющие штыри	Зона приборной панели	Обеспечивают точное позиционирование

После сборки проверьте работу переключателей подрулевого щитка и плавность хода руля – посторонние скрипы или трение указывают на ошибки монтажа. При обнаружении дефектов демонтируйте панели повторно, определив место зацепления по следам на пластике.

Подключение аккумуляторной батареи

Установите аккумулятор на штатное место в подкапотном пространстве, зафиксировав его прижимной планкой. Убедитесь, что корпус батареи не контактирует с металлическими элементами кузова, а клеммы свободно достают до выводов.

Проверьте чистоту контактных поверхностей выводов АКБ и клемм. При наличии окисления или загрязнений очистите их металлической щеткой или специальным составом. Убедитесь в отсутствии трещин на корпусе батареи и повреждений проводов.

Наденьте плюсовую клемму (красного цвета) на соответствующий вывод АКБ и плотно затяните гайку крепления ключом на 10 мм.
Подсоедините минусовую клемму (черного цвета) к отрицательному выводу, зафиксировав аналогичным образом.
Нанесите тонкий слой токопроводящей смазки или технического вазелина на клеммы для защиты от коррозии.

Важно: Соблюдайте строгую последовательность подключения – сначала плюсовая клемма, затем минусовая. Обратный порядок может вызвать короткое замыкание и повреждение электронных компонентов.

После подключения проверьте надежность крепления клемм – они не должны смещаться при усилии рукой. Запустите двигатель для контроля работоспособности бортовой сети и отсутствия ошибок на приборной панели. Убедитесь в нормальной работе фар, стеклоподъемников и других потребителей энергии.

Тестирование функций электрических систем

После установки блока предохранителей на место или замены перегоревших элементов, включите зажигание без запуска двигателя. Последовательно активируйте каждую систему, защищаемую предохранителями, чтобы убедиться в восстановлении работоспособности. Особое внимание уделите функциям, которые ранее не работали.

Используйте штатные переключатели в салоне для проверки оборудования: поворачивайте ручки освещения, нажимайте кнопки стеклоподъемников, включайте кондиционер и другие потребители. Фиксируйте любые отклонения – отсутствие реакции, некорректную работу или повторное отключение.

Проверка ключевых систем

Система	Метод тестирования
Наружное освещение	Включите фары, габариты, поворотники, стоп-сигналы. Попросите помощника визуально подтвердить работу
Дворники и омыватель	Запустите разные режимы очистки стекла, проверьте подачу жидкости и угол покрытия
Климат-контроль	Активируйте обдув на всех скоростях, переключите режимы вентиляции
Аудиосистема	Включите радио или мультимедиа, проверьте динамики на всех дверях
Электростеклоподъемники	Протестируйте подъем/опускание каждого окна с водительской панели

При обнаружении неработающей системы:

Сверьтесь со схемой на крышке блока предохранителей для идентификации соответствующего элемента
Извлеките предохранитель мультиметром в режиме прозвонки или визуально (перегоревшая нить)
Проверьте номинал – установленный элемент должен точно соответствовать указанному значению

Важно: Если предохранитель снова перегорает после замены, причина в коротком замыкании цепи. Требуется диагностика проводки, контактов или потребителя. Не устанавливайте предохранители увеличенного номинала – это может привести к повреждению оборудования или пожару.

Проверка работоспособности световых приборов

После снятия/установки блока предохранителей обязательна проверка всех световых приборов. Отказ даже одного элемента (фары, стоп-сигнала или поворотника) создает аварийную ситуацию при движении.

Включите зажигание без запуска двигателя. Последовательно активируйте каждый световой прибор, привлекая помощника для контроля работы задних фонарей и педали тормоза.

Последовательность проверки

Ближний/дальний свет: переключателем на рулевой колонке
Противотуманные фары: отдельной кнопкой на панели
Габаритные огни: первое положение переключателя света
Стоп-сигналы: нажатие педали тормоза
Поворотники и аварийка: левый/правый рычаг и кнопка "аварийки"
Задний ход: включение передачи при выжатом сцеплении
Подсветка номера: визуальный осмотр ламп

При обнаружении неработающего прибора сверьтесь с схемой на крышке блока предохранителей для поиска соответствующего плавкого элемента. Проверьте номинал предохранителя мультиметром (сопротивление ≈0 Ом) или визуально (целостность нити).

Контроль работы дворников и омывателей

Для диагностики неисправностей стеклоочистителей и омывателей на Lada Priora первым этапом проверьте соответствующие предохранители и реле в моторном отсеке. Основные элементы цепи сосредоточены в подкапотном блоке, расположенном возле аккумуляторной батареи. Отказ этих компонентов – частая причина полного или частичного прекращения работы системы.

Откройте пластиковую крышку блока, на обратной стороне которой нанесена схема расположения элементов. За работу дворников отвечает реле К3 (указано на крышке), а цепи питания защищают предохранители:

F2 (15А) – питание двигателя стеклоочистителей
F5 (15А) – питание насоса омывателя лобового стекла
F10 (15А) – питание насоса омывателя фар (при наличии)

Порядок проверки

Извлеките подозрительный предохранитель плоскогубцами: F2 для дворников, F5/F10 для омывателей.
Визуально оцените целостность металлической перемычки внутри корпуса. Перегоревший элемент имеет разрыв.
Прозвоните мультиметром реле К3: между контактами 30 и 87 при подаче 12В на катушку (пины 85 и 86) должно появляться замыкание.
При замене компонентов строго соблюдайте номинал тока: установка предохранителя большего значения вызовет повреждение проводки.

Компонент	Функция	Признаки неисправности
F2 (15A)	Дворники	Отсутствие движения щёток во всех режимах
F5 (15A)	Омыватель лобового стекла	Не работает подача жидкости, насос не жужжит
К3 (Реле)	Управление дворниками	Щётки зависают в промежуточном положении

Если после замены элементов система не активируется, проверьте целостность проводов в колодке моторчика стеклоочистителя и отсутствие окислов в разъёмах блока предохранителей. Обязательно отключайте «минусовую» клемму АКБ перед извлечением компонентов.

Диагностика работы систем отопления салона

После снятия блока предохранителей выполните визуальную проверку элементов, отвечающих за отопитель. Основные компоненты: предохранитель F7 (20А) для цепи вентилятора, реле К3 (управление обмоткой электродвигателя), а также предохранитель F3 (15А), питающий систему кондиционирования при наличии. Используйте схему на крышке блока для точной идентификации.

При отсутствии питания на вентиляторе проверьте целостность предохранителя F7 тестером в режиме прозвонки. Если нить разрушена – замените компонент строго на аналог с тем же номиналом. Для тестирования реле К3 временно установите заведомо исправное реле от поворотников (К2) при идентичной маркировке контактов.

Поиск неисправностей в цепи

При сохранении проблем после замены предохранителей/реле проведите углублённую диагностику:

Тест электродвигателя отопителя: снимите разъём с мотора, подайте +12В от АКБ на контакт 1 (красный провод) и «массу» на контакт 2 (чёрный). Отсутствие вращения укажет на неисправность двигателя.
Проверка резистора скорости: при отказе отдельных режимов вентилятора измерьте сопротивление между контактами разъёма резистора (расположен под «бардачком»). Нормы:

Скорость Сопротивление (Ом)

1 1.8–2.2

2 0.8–1.2

3 0.3–0.5
Диагностика регулятора: мультиметром проверьте изменение сопротивления на контактах переключателя скоростей при его повороте.

Скорость	Сопротивление (Ом)
1	1.8–2.2
2	0.8–1.2
3	0.3–0.5

Обязательно осмотрите разъёмы на предмет окисления, проверьте «массовые» точки кузова (крепление двигателя печки, центральная панель), целостность проводов в гофре между кузовом и дверью водителя. Используйте схему электропроводки для поэтапного прозвона цепи от блока предохранителей до потребителей.

Особенности обращения с пластиковыми защелками

Пластиковые защелки – основной способ крепления крышки блока предохранителей и часто самого корпуса блока к кузову или кронштейну на Приоре. Их конструкция проста: пластиковый фиксатор с пружинящим элементом заходит в ответный паз или упирается в выступ. Главная задача – отжать или отвести этот фиксатор, преодолевая сопротивление, но не сломав хрупкий пластик.

Основная сложность заключается в хрупкости материала, особенно на морозе или при старении пластмассы. Неправильное или грубое воздействие почти гарантированно приводит к поломке язычка защелки или ее посадочного места. Такая поломка усложнит последующую установку и надежную фиксацию детали.

Ключевые правила работы с защелками

Соблюдение этих принципов минимизирует риск повреждений:

Используй подходящий инструмент: Забудь про отвертки с металлическим жалом! Применяй специальную пластиковую монтажную лопатку, широкий пластиковый шпатель, обломок старой пластиковой карты или, в крайнем случае, широкую плоскую отвертку, обернутую в несколько слоев изоленты или ткани. Металл легко оставляет царапины и деформирует пластик.
Находи все точки крепления: Внимательно осмотри крышку или корпус блока. Защелок обычно несколько (2-4), и они расположены по периметру. Не пытайся оторвать деталь, отжав только одну защелку – это прямой путь к поломке. Действуй последовательно на каждую точку фиксации.
Прикладывай усилие точно по вектору расстегивания: Определи, в каком направлении нужно двигать язычок защелки, чтобы он вышел из зацепления (чаще всего это нажатие внутрь или вбок, реже – потягивание на себя). Усилие прикладывай строго в этом направлении, не допуская перекоса.
Действуй плавно и без рывков: Плавно надави или потяни инструментом на область защелки, чувствуя, как она поддается. Как только фиксация ослабнет, переходи к следующей защелке. Избегай резких движений и чрезмерной силы.
Работай по возможности двумя руками: Одной рукой фиксируй снимаемую деталь (крышку или блок), предотвращая ее неконтролируемое падение или перекос, когда последняя защелка отстегнется. Второй рукой манипулируй инструментом.
Контролируй состояние: После снятия осмотри сами защелки и ответные пазы/выступы на предмет трещин, сколов или деформации. Сломанные элементы восстановлению не подлежат – их нужно заменять.

Тип защелки (примерный)	Расположение	Типичное действие для расстегивания	Риск при ошибке
Вертикальный фиксатор (язычок вверх)	На боковых гранях крышки/блока	Аккуратное нажатие инструментом вниз на язычок или вбок	Облом язычка по основанию
Горизонтальный фиксатор (язычок вбок)	На торцах крышки/блока	Нажатие инструментом внутрь (к центру детали) или вбок	Деформация посадочного места, трещина
Зацеп с пружинящей ножкой	Под крышкой, на корпусе блока	Поддевание вверх плоским инструментом под зацеп	Скол ответной части на корпусе, облом ножки

Важное предупреждение: Если защелка не поддается при правильном приложении усилия, ни в коем случае не увеличивай силу! Еще раз проверь направление расстегивания, убедись, что не пропустил другие фиксаторы, попробуй слегка поддеть или подвигать всю деталь. Замерзшую или закисшую защелку можно аккуратно прогреть феном на низкой температуре. Сломанная защелка означает необходимость замены всей детали (крышки или корпуса блока), так как надежно зафиксировать ее уже не получится.

Распространенные ошибки при демонтаже

Многие владельцы игнорируют необходимость отключения аккумулятора перед началом работ. Попытка снять блок при подаче напряжения приводит к коротким замыканиям и выходу из строя электронных компонентов.

Несоблюдение порядка действий при извлечении разъемов провоцирует поломку фиксаторов. Применение грубой силы для отсоединения колодок часто завершается обрывом проводов или трещинами в корпусе блока.

Повреждение крепежных элементов – выламывание пластиковых клипс отверткой вместо аккуратного поддевания
Перепутывание предохранителей – отсутствие маркировки позиций перед извлечением
Загрязнение контактов – попадание пыли или влаги в открытые гнезда после демонтажа
Деформация корпуса – чрезмерное давление на крышку при попытке поддевания

Применение защитных перчаток при работе

Защитные перчатки обязательны при любых манипуляциях с электрооборудованием автомобиля, включая блок предохранителей. Они создают барьер между кожей рук и потенциальными источниками опасности: токопроводящими элементами, острыми кромками пластика или металлическими заусенцами внутри монтажного отсека.

При снятии блока предохранителей на Приоре существует риск случайного замыкания контактов инструментом, что может вызвать искрение или перегрев деталей. Перчатки с электроизоляционными свойствами минимизируют последствия таких ситуаций, предотвращая ожоги и поражение током.

Ключевые требования к перчаткам:

Материал: диэлектрическая резина или усиленный хлопок с полимерным покрытием
Уровень защиты: стандарт EN 60903 (для напряжения до 1000 В)
Покрытие: антискользящее напыление на ладонях для надежного удержания мелких предохранителей

Порядок применения:

Проверьте целостность перчаток: отсутствие проколов, трещин или потертостей
Убедитесь в сухости рук и внутренней поверхности перчаток
Перед отсоединением клемм АКБ наденьте перчатки для исключения контакта с током
При работе в подрулевом пространстве используйте облегающие модели без свободных краёв

Тип риска	Защитная функция перчаток
Контакт с оголёнными контактами	Электроизоляция
Обрыв проводов под напряжением	Дуговая защита
Монтаж в стеснённых условиях	Механическая стойкость к истиранию
Работа с окисленными клеммами	Химическая инертность к кислотам

После завершения работ снимите перчатки отворотом наружу для предотвращения переноса загрязнений на кожу. Многоразовые изделия необходимо очищать от технических жидкостей и пыли согласно инструкции производителя.

Материал	Назначение	Примеры
Очиститель контактов	Удаление окислов, грязи	Liqui Moly Kontaktreiniger, ABRO EC-538
Антикоррозийная смазка	Защита от окисления	Molykote 44, Циатим-201

Список источников

При подготовке инструкции по снятию блока предохранителей на Lada Priora использовались проверенные технические материалы и опытные данные. Это гарантирует точность описания процедуры и учет особенностей модели.

Ниже приведены ключевые источники, содержащие детальную информацию о конструкции, расположении и обслуживании электрооборудования автомобиля. Они помогут глубже изучить тему и избежать распространенных ошибок.

Официальное руководство по эксплуатации и техническому обслуживанию Lada Priora (издательство АВТОВАЗ)
Специализированные автомобильные форумы: PrioraClub, Drive2.ru/Lada_Priora, Форум "Лада.Онлайн"
Видеоинструкции от авторитетных каналов на YouTube: LadaRemont, Автоэлектрика ВЧ
Технические статьи на автомобильных порталах: Колёса.ру, Авторевю, Дром.ру
Электросхемы и мануалы по ремонту электрооборудования Priora от издательства Легион-Автодата

Центральный болт блока	7-9 Н·м
Крепление кронштейна к кузову	10-14 Н·м
