Отключение иммобилайзера на ВАЗ 2110

Статья обновлена: 18.08.2025

Иммобилайзер ВАЗ 2110 – штатная противоугонная система, блокирующая запуск двигателя без электронного ключа. Его отключение требуется при потере ключа, сбоях в работе или установке нештатной сигнализации.

Процедура требует технических навыков: вмешательство в электропроводку может повредить электронику автомобиля. Перед началом работ убедитесь в понимании схемы иммобилайзера и подготовьте необходимые инструменты.

Подготовка необходимых инструментов и материалов

Комплектация всеми требуемыми приспособлениями до начала работ исключит простои и риски повреждения компонентов. Отсутствие ключевых инструментов может сделать процедуру невозможной или привести к критическим ошибкам.

Убедитесь в наличии защитных элементов: снятие клемм АКБ обязательно для предотвращения короткого замыкания. Проверьте исправность измерительных приборов – некорректные показания нарушат алгоритм отключения.

Полный перечень для выполнения работ

Основные инструменты:

• Набор отверток (крестовые и плоские)
• Автомобильный мультиметр
• Паяльник мощностью 25-40 Вт с подставкой
• Ключ рожковый на 10 (для отсоединения клемм АКБ)
• Кусачки и стриппер для проводов

Расходные материалы и дополнительные элементы:

• Припой и канифоль (или флюс)
• Изолента ПВХ или термоусадочные трубки
• Монтажные провода сечением 0.75–1.5 мм²
• Схема электропроводки ВАЗ 2110
• Программатор с совместимым ПО (при перепрошивке ЭБУ)

Обесточивание автомобиля перед началом работ

Полностью обесточьте автомобиль перед любыми манипуляциями с иммобилайзером. Это критически важный этап для предотвращения коротких замыканий, повреждения электронных компонентов и срабатывания подушек безопасности.

Откройте капот и найдите аккумуляторную батарею. Подготовьте ключ на 10 мм для откручивания клемм. Убедитесь, что магнитола и фары выключены, ключ зажигания извлечен из замка.

Порядок отключения аккумулятора

1. Ослабьте гайку крепления отрицательной клеммы ("минус", черный провод) ключом на 10 мм.
2. Снимите клемму с вывода АКБ и отведите провод в сторону, исключив случайный контакт с батареей.
3. Аналогично ослабьте и снимите положительную клемму ("плюс", красный провод).
4. Изолируйте плюсовую клемму ветошью или резиновым колпачком для дополнительной безопасности.

Выждите не менее 10 минут перед началом работ. Это время необходимо для разрядки конденсаторов в блоках управления и отключения резервного питания иммобилайзера и ЭБУ двигателя.

Снятие пластиковой облицовки под рулевой колонкой

Для доступа к иммобилайзеру необходимо демонтировать пластиковый кожух рулевой колонки. Работы выполняются при выключенном зажигании и снятой минусовой клемме аккумулятора.

Подготовьте крестовую отвертку и пластиковый монтажный инструмент для аккуратного поддевания деталей. Убедитесь в отсутствии препятствий для движения рулевой колонки.

1. Найдите два самореза в нижней части кожуха под рулем (ближе к педальному узлу).
2. Выкрутите саморезы крестовой отверткой, сохраните крепеж.
3. Снимите нижнюю часть кожуха, потянув ее вниз и на себя.
4. Освободите верхнюю часть облицовки:
   • Отогните фиксаторы по бокам рулевой колонки
   • Отсоедините пластиковые защелки над рулем
5. Аккуратно снимите верхний кожух, не повреждая провода замка зажигания.

Важно: избегайте чрезмерных усилий при разборке – пластиковые фиксаторы легко ломаются. При наличии подушек безопасности дайте системе 10 минут после отключения АКБ.

Поиск местоположения штатного иммобилайзера ВАЗ 2110

Штатный иммобилайзер на ВАЗ 2110 интегрирован в блок управления системой зажигания. Основной компонент – транспондерная антенна – расположен вокруг замка зажигания. Она считывает уникальный код с чипа в ключе при его вставке.

Электронный блок управления (ЭБУ) иммобилайзера находится под центральной консолью автомобиля. Для доступа потребуется снять декоративную накладку тоннеля пола между передними сиденьями. Блок обычно закреплен на металлическом кронштейне и маркирован как "Иммобилайзер" или "APS-6".

Этапы поиска

1. Отключите минусовую клемму АКБ перед любыми работами.
2. Снимите пластиковый кожух вокруг замка зажигания (антенна видна как кольцо с проводами).
3. Демонтируйте облицовку центрального тоннеля:
   • Открутите винты крепления пепельницы/подсветки.
   • Снимите рычаг ручного тормоза (вытяните вверх).
   • Потяните облицовку вверх для отсоединения защелок.
4. Найдите ЭБУ размером ~10x7 см на кронштейне под тоннелем. Характерные признаки:
   • Разъем на 5 контактов
   • Метка "Made in Germany" (для ранних версий)
   • Светодиодный индикатор на корпусе

Компонент	Местоположение	Идентификация
Антенна иммобилайзера	Вокруг скважины замка зажигания	Пластиковое кольцо с проводкой
Электронный блок (ЭБУ)	Под обшивкой центрального тоннеля	Метки "APS-6", 5-контактный разъем

Определение типа установленной противоугонной системы

Перед любыми манипуляциями с иммобилайзером ВАЗ 2110 критически важно установить тип противоугонной системы. Производитель устанавливал разные варианты, а владельцы часто интегрируют дополнительные послепродажные решения. Неправильная идентификация приведет к неэффективным или даже опасным действиям.

Основными источниками информации станут: штатная документация на автомобиль, визуальный осмотр зоны рулевой колонки и блоков управления, а также поведение системы при запуске двигателя. Отсутствие реакции на ключ или мигание светового индикатора (обычно в виде ключа или надписи "IMMO") на приборной панели – ключевые признаки активности иммобилайзера.

Основные типы систем и способы идентификации

Рассмотрите следующие варианты:

• Штатный иммобилайзер АПС-4:
  • Устанавливался на заводах с ~2000 года
  • Ключ содержит черный чип-метку (транспондер)
  • На приборной панели присутствует красный светодиод с иконкой ключа
  • При снятии/постановке на охрану мигает 5 раз
• Система VATS (Pass-Key):
  • Применялась на ранних моделях (до ~2000 г.)
  • Ключ имеет резистор определенного номинала в лезвии
  • Отсутствует чип, светодиод на панели может не мигать
• Дополнительные (нештатные) системы:
  • Блоки управления скрыты под панелью приборов, в районе руля или ЭБУ
  • Наличие антенны-кольца на замке зажигания поверх штатной
  • Отдельный брелок или метка для снятия с охраны
  • Наличие скрытой кнопки VALET в салоне

Алгоритм проверки:

1. Изучите все ключи – наличие чипа (АПС-4) или резистора (VATS)
2. Включите зажигание – зафиксируйте индикацию светодиода на панели
3. Осмотрите замок зажигания – найдите кольцо антенны иммобилайзера
4. Проверьте пространство под рулевой колонкой и около ЭБУ на предмет нештатных блоков с проводами
5. Поищите документацию (книжку по эксплуатации, сервисные накладные)

Точное определение типа системы – обязательный шаг перед выбором метода отключения (эмулятор, перепрошивка ЭБУ, отключение модуля). Работа со штатным АПС-4 требует иного подхода, чем с неавторизованными системами или устаревшим VATS.

Осмотр проводов подключения иммобилайзера

Тщательно проверьте целостность проводки от блока иммобилайзера к ЭБУ двигателя. Обратите внимание на возможные переломы, потертости изоляции или следы окисления в местах соединений.

Исследуйте разъемы на контроллере иммобилайзера и основном жгуте машины. Убедитесь в отсутствии деформации контактов, коррозии или неплотной посадки фишек.

Ключевые точки контроля

• Шина K-Line: Найдите провод бежевого цвета (пин 9 ЭБУ), отвечающий за диагностику. Обрыв нарушит связь иммобилайзера с блоком управления.
• Питание иммобилайзера: Проверьте напряжение на красном проводе (+12В при включенном зажигании) и черном (масса).
• Антенна: Удостоверьтесь в целостности кольца вокруг замка зажигания и его подключении к блоку.

Цвет провода	Назначение	Номер контакта ЭБУ
Бежевый	Диагностическая линия (K-Line)	9
Красный	Питание +12V	-
Черный	Масса	-

Важно: При обнаружении повреждений восстановите соединение пайкой с термоусадкой. Замените окисленные клеммы разъемов.

Отключение минусовой клеммы АКБ для безопасности

Перед любыми манипуляциями с электрооборудованием автомобиля ВАЗ 2110, включая работу с иммобилайзером, обязательно обесточьте бортовую сеть. Это исключит риск короткого замыкания, повреждения контроллеров и случайного срабатывания подушек безопасности.

Снимайте именно минусовую клемму с аккумуляторной батареи. Отключение "плюса" первым может привести к искрению при случайном контакте ключа или инструмента с металлическими элементами кузова, что создает опасность возгорания.

Порядок действий

1. Заглушите двигатель и извлеките ключ из замка зажигания.
2. Наденьте защитные перчатки (резиновые или прорезиненные).
3. Ослабьте гайку крепления отрицательной клеммы (маркирована "-") с помощью ключа на 10 мм.
4. Аккуратно снимите клемму с вывода АКБ, отведите провод в сторону и зафиксируйте (например, изолирующей лентой), чтобы исключить случайный контакт с батареей.
5. Убедитесь, что клемма не касается металлических деталей подкапотного пространства.

Важно: При обратном подключении сначала надежно закрепите плюсовую клемму, затем минусовую. Нарушение последовательности может вызвать скачок напряжения.

Демонтаж блока управления иммобилайзером

Для демонтажа блока управления иммобилайзером (БУИ) на ВАЗ 2110 потребуется крестовая отвертка и доступ к пространству под центральной консолью. Блок обычно расположен за панелью магнитолы или под блоком предохранителей в районе рулевой колонки.

Внимание: Перед началом работ обязательно отсоедините минусовую клемму аккумулятора! Работа при подключенном питании может вызвать короткое замыкание или срабатывание системы охраны.

Пошаговый процесс снятия

1. Снимите пластиковую накладку тоннеля возле рычага КПП, открутив крепежные винты.
2. Демонтируйте боковые панели центральной консоли (на участке под рулем и со стороны пассажира).
3. Найдите БУИ – серый прямоугольный модуль размером ~8x5 см с белой этикеткой "Иммобилайзер".
4. Отсоедините колодку проводов, нажав на фиксатор разъема.
5. Выкрутите два винта крепления корпуса к кузову (используйте крестовую отвертку).
6. Извлеките блок из посадочного гнезда, избегая резких рывков.

Распиновка колодки БУИ (основные контакты)

Контакт	Назначение
9	Постоянный +12V (питание)
18	Земля (GND)
1	CAN-L (шина связи)
2	CAN-H (шина связи)

После извлечения БУИ потребуется программное отключение иммобилайзера в ЭБУ двигателя через диагностическое оборудование. Физическое удаление блока без перепрошивки ЭБУ приведет к блокировке запуска двигателя!

Отсоединение разъемов от иммобилайзера

Найдите блок иммобилайзера, расположенный за приборной панелью рядом с замком зажигания. Обесточьте автомобиль, отсоединив минусовую клемму аккумулятора. Это предотвратит короткое замыкание и сбросит ошибки ЭБУ перед процедурой.

Снимите защитную пластиковую крышку с иммобилайзера, поддев её плоской отверткой. Обнаружьте два разъема: основной широкий шлейф (обычно серого цвета) и дополнительный колодочный разъем (черный или коричневый).

Порядок действий

1. Зафиксируйте пальцем фиксатор на основном разъеме
2. Потяните шлейф строго перпендикулярно корпусу блока до щелчка
3. Нажмите на пластиковый язычок бокового разъема
4. Плавно вытяните колодку без перекоса

Важно: не прикладывайте чрезмерное усилие – разъемы оснащены предохранительными защелками. Если соединение не поддается, повторно проверьте положение фиксаторов. После извлечения изолируйте контакты изолентой для исключения окисления.

Примечание: на некоторых модификациях встречается дополнительный антенный разъем круглой формы. Его отсоединяют вращательным движением против часовой стрелки.

Поиск провода, передающего сигнал на ЭБУ двигателя

Для отключения иммобилайзера требуется найти провод, по которому чип-ключ передаёт разрешающий сигнал на электронный блок управления двигателем. Этот провод соединяет блок иммобилайзера (обычно интегрированный в приборную панель) с диагностической колодкой или непосредственно с ЭБУ. Его идентификация – критический этап, так как ошибка приведёт к неработоспособности системы.

Используйте электрическую схему конкретной модели ВАЗ 2110 (год выпуска важен, так как разводка отличается). Наиболее вероятные цвета искомого провода: серый с красной полосой (может обозначаться как ГК) или жёлтый с синей полосой (ЖС). Точное расположение зависит от типа установленного иммобилайзера (АПС-4, АПС-6 и т.д.).

Порядок действий для поиска

1. Отсоедините АКБ перед началом работ для предотвращения короткого замыкания.
2. Снимите защитный кожух рулевой колонки для доступа к жгуту проводов от замка зажигания и блоку иммобилайзера.
3. Найдите разъём иммобилайзера (обычно 10-контактный). Сверьте распиновку по мануалу:
   • Для АПС-4 ищите выходной провод на контактах №9 (сигнал на ЭБУ) или №18 (у более старых версий).
   • Для АПС-6 проверьте контакт №1 (жгут А).
4. Прозвоните цепь мультиметром:
   • Переведите прибор в режим проверки сопротивления (Ω).
   • Один щуп подключите к найденному контакту разъёма иммобилайзера.
   • Вторым щупом последовательно проверяйте провода в колодке ЭБУ (расположен под бардачком).
   • Нулевое сопротивление укажет на нужный провод.

Важно: На некоторых моделях сигнальный провод подключается не напрямую к ЭБУ, а через диагностическую колодку OBD-II (контакт №9). Убедитесь в отсутствии разрывов изоляции и коррозии контактов.

Тип иммобилайзера	Контакт разъёма	Цвет провода*
АПС-4 (до 2003 г.)	№18	Жёлто-синий (ЖС)
АПС-4 (после 2003 г.)	№9	Серо-красный (ГК)
АПС-6	№1 (жгут А)	Оранжево-серый (ОР-СР)

*Цвета могут незначительно отличаться – всегда сверяйтесь со схемой.

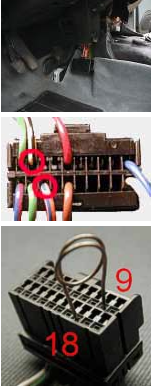

Аккуратное замыкание нужных контактов разъема

Для обхода иммобилайзера потребуется замкнуть конкретные контакты на разъеме блока управления. На ВАЗ 2110 разъем ЭБУ обычно расположен под центральной консолью или в районе бардачка. Перед началом работ снимите клемму с аккумулятора и подготовьте тонкую медную перемычку длиной 3-5 см с оголенными концами.

Определите расположение контактов по схеме разъема вашего ЭБУ. Для Январь 5.1/X или Bosch M1.5.4 чаще всего требуется замкнуть:

• Контакт 9 (серый провод, шина IMMO)
• Контакт 18 (черно-белый провод, масса)

Точно сверьтесь с распиновкой вашей модели контроллера! Ошибочное замыкание может вывести ЭБУ из строя.

Порядок действий

1. Отключите разъем от блока управления
2. Аккуратно вставьте перемычку в гнезда 9 и 18 контактов на колодке разъема (не на самом ЭБУ!)
3. Убедитесь в надежности соединения и отсутствии замыкания соседних пинов
4. Верните разъем на место, не вынимая перемычку
5. Подключите аккумулятор и проверните стартер

При успешном выполнении двигатель запустится. Перемычка должна оставаться в разъеме постоянно – это временное решение для аварийного запуска. Для постоянного использования установите ЭБУ без иммобилайзера или выполните перепрошивку.

Надежная изоляция соединенных проводов

Качественная изоляция мест соединения проводов при отключении иммобилайзера ВАЗ 2110 предотвращает короткие замыкания, окисление контактов и выход из строя электронных компонентов. Недостаточная защита оголенных участков может привести к нестабильной работе двигателя, повреждению блока управления или полному отказу системы зажигания.

Используйте только специализированные материалы: термоусадочную трубку (ТУТ) с клеевым слоем или автомобильную изоленту на виниловой основе. Дешевая ПВХ-лента и бытовые изоляторы не обеспечивают необходимой термостойкости, виброустойчивости и защиты от агрессивных жидкостей в подкапотном пространстве.

Технология изоляции соединений

Последовательно выполните операции:

1. Подготовка: очистите провода от загрязнений, убедитесь в отсутствии острых кромок в зоне соединения
2. Нанесение термоусадки:
   • Наденьте трубку на провод до соединения контактов
   • После обжима/пайки сдвиньте ТУТ, полностью закрывая место скрутки + 1.5-2 см с каждой стороны
3. Усадка: равномерно прогревайте трубку феном/горелкой от центра к краям до образования герметичного слоя
4. Альтернатива изолентой:
   • Накладывайте ленту с 50% перехлестом витков
   • Создайте минимум 3 слоя, начиная и заканчивая на штатной изоляции провода

Материал	Требования	Особенности монтажа
Термоусадка	Диаметр до усадки на 20-30% больше провода, коэффициент усадки 2:1	Прогрев при 90-120°C до полного прилегания
Автоизолента	Температурный диапазон -40°C...+105°C, класс горючести В1	Натяжение при намотке без складок и пузырей

Обязательно проверьте отсутствие оголенных участков и механическую прочность изоляции перед подключением клемм АКБ. Для ответственных соединений рекомендуется комбинировать термоусадку и изоленту с дополнительной защитой пластиковыми гофрами в зонах риска перетирания.

Вариант установки эмулятора иммобилайзера вместо штатного

Эмулятор представляет собой электронный модуль, полностью имитирующий работу штатной противоугонной системы. Он подключается к диагностическому разъему или напрямую к блоку управления двигателем (ЭБУ), обманывая систему проверки ключа. Для корректной работы требуется предварительная адаптация устройства с помощью диагностического оборудования.

Монтаж выполняется после физического отключения штатного иммобилайзера. Обязательным условием является наличие мастер-ключа или PIN-кода от оригинальной системы. Процедура включает синхронизацию эмулятора с ЭБУ через диагностический разъем OBD-II с использованием специализированного ПО (например, VATSCan, OpenDiag).

Порядок установки

1. Отсоединить минусовую клемму АКБ
2. Демонтировать штатный иммобилайзер (обычно расположен за приборной панелью)
3. Подключить эмулятор согласно схеме:
   • Силовой провод – к постоянному +12V
   • Провод K-Line – к диагностическому разъему
   • CAN-шины – к соответствующим пинам ЭБУ
4. Прошить эмулятор через ПО, введя заводской PIN-код автомобиля

Преимущества	Риски
Обход блокировки при потере ключа	Необходимость профессионального оборудования
Работа с неоригинальными ключами	Ошибки синхронизации с ЭБУ
Устранение сбоев штатной системы	Снижение защиты от угона

Важно: после установки проверьте отсутствие ошибки P1617 (неисправность иммобилайзера) через диагностический сканер. Запуск двигателя должен происходить без задержек с любым чипованным ключом.

Подключение обходчика к штатной антенне иммобилайзера

Для подключения обходчика иммобилайзера (эмулятора) к штатной антенне необходимо получить доступ к блоку управления двигателем (ЭБУ). Антенный кольцевой усилитель иммобилайзера обычно расположен вокруг личинки замка зажигания и подключен к ЭБУ тонким коаксиальным кабелем.

Отсоедините фишку штатной антенны от ЭБУ. Вставьте разъем обходчика в гнездо антенны на ЭБУ, а штатной антенны – в ответный разъем на обходчике. Физическое размещение чипа-ключа от обходчика должно быть зафиксировано внутри кольца штатной антенны замка зажигания.

Последовательность подключения

1. Снимите пластиковую облицовку под рулевой колонкой для доступа к замку зажигания и ЭБУ.
2. Найдите разъем штатной антенны иммобилайзера (тонкий провод с круглым фиксатором).
3. Отсоедините разъем антенны от ЭБУ.
4. Подключите выходной разъем обходчика в освободившееся гнездо ЭБУ.
5. Вставьте разъем штатной антенны во входной порт обходчика.
6. Зафиксируйте транспондер (чип-ключ) обходчика:
   • Приложите чип к кольцу антенны на замке зажигания
   • Надежно закрепите изолентой или стяжками
   • Убедитесь в отсутствии металлических предметов рядом
7. Надежно заизолируйте соединения проводов.
8. Проверьте работоспособность системы:
   • Вставьте ключ без чипа в замок
   • Запустите двигатель
   • Контрольная лампа иммобилайзера должна погаснуть через 3-5 секунд

Критические моменты: Чип-ключ обходчика должен постоянно находиться в зоне действия штатной антенны. При неправильной фиксации или удалении чипа двигатель будет блокироваться через 3-5 секунд после запуска. Качество соединения проводов напрямую влияет на стабильность распознавания метки.

Компонент	Тип разъема	Цвет проводов
Штатная антенна	FAKRA (синий)	Коаксиальный кабель
Обходчик иммобилайзера	2x FAKRA (вход/выход)	Черный корпус
ЭБУ ВАЗ 2110	55-pin	Гнездо X1 (pin 45-47)

Важно: Перед началом работ снимите клемму с аккумулятора. Используйте только обходчики, совместимые с системой APS-6 (ВАЗ 2110). Убедитесь в сохранности изоляции коаксиального кабеля – повреждения вызывают потерю сигнала.

Интеграция эмулятора в цепь с блоком управления двигателем

Подключение эмулятора иммобилайзера к ЭБУ ВАЗ 2110 требует точного взаимодействия с диагностической шиной K-Line и цепями питания. Необходимо физически отключить штатный иммобилайзер, предварительно сняв отрицательную клемму АКБ для предотвращения короткого замыкания. Эмулятор встраивается параллельно штатной системе, перехватывая сигналы между ЭБУ и замком зажигания.

Ключевой этап – соединение проводов эмулятора с контактами разъёма блока управления согласно схеме производителя. Ошибка в распиновке может привести к необратимым повреждениям электроники. Обязательна проверка качества изоляции всех соединений и фиксация разъёмов во избежание вибрационных сбоев после установки.

Последовательность электромонтажных работ

1. Отключите АКБ и снимите пластиковую защиту рулевой колонки
2. Найдите разъём штатного иммобилайзера (обычно за приборной панелью)
3. Подключите эмулятор по схеме:
   • Красный провод – к постоянному +12V
   • Чёрный провод – к массе кузова
   • Синий провод – к линии K-Line ЭБУ (контакт 15 колодки)
4. Заизолируйте скрутки термоусадкой

Параметр	Штатная система	С эмулятором
Сопротивление линии K-Line	2.5-3.5 кОм	Должно соответствовать спецификации эмулятора
Напряжение диагностического разъёма	12V при включении зажигания	Проверить отсутствие просадки

После подключения выполните тестовый запуск двигателя. Если ЭБУ выдаёт ошибку P1570, требуется перепрошивка блока управления для полного удаления иммобилайзера из программного обеспечения. Используйте только оригинальные разъёмы эмулятора – самодельные соединения часто вызывают помехи в CAN-шине.

Сборка облицовки после вмешательства в проводку

Перед установкой панелей убедитесь, что все провода аккуратно уложены в штатные каналы и зафиксированы пластиковыми хомутами. Особое внимание уделите участкам возле подвижных элементов (рулевой колонки, педального узла), где проводка не должна натягиваться или пережиматься. Проверьте надёжность соединений разъёмов и отсутствие оголённых контактов.

Восстановите крепёжные клипсы и фиксаторы на оборотной стороне облицовочных элементов – их повреждение приведёт к дребезжанию при движении. Проложите звукоизоляционные материалы в местах их первоначального расположения, особенно вокруг электронных блоков (иммобилайзера, ЭБУ).

Последовательность сборки салонных панелей

1. Установите нижнюю часть торпедо, совместив крепёжные шпильки с отверстиями в кузове. Затяните гайки ключом на 10 мм с умеренным усилием.
2. Наденьте декоративные заглушки на болты каркаса рулевой колонки, после чего закрепите верхнюю крышку торпедо (от лобового стекла к приборной панели).
3. Смонтируйте центральную консоль:
   • Введите жгуты проводов магнитолы и климат-контроля в технологические ниши
   • Закрепите боковые винты консоли под вещевым ящиком
   • Защёлкните фиксаторы вокруг рычага КПП и ручного тормоза
4. Верните на место пластиковые накладки порогов, начиная с креплений под дверными проёмами.

Контрольная проверка: Перед финальной установкой рулевого колеса подключите разъёмы кнопок мультируля и подушки безопасности. Убедитесь, что облицовка не давит на жгуты при повороте руля в крайние положения. Запустите двигатель для проверки работы иммобилайзера и отсутствия ошибок на приборной панели.

Критичные ошибки монтажа	Последствия
Пережатые провода	Короткое замыкание, отказ систем
Незакреплённые разъёмы	Самопроизвольное отключение приборов
Отсутствие звукоизоляции	Дребезжание, перегрев электроники

Подключение аккумуляторной батареи обратно

После завершения процедуры отключения иммобилайзера, установите АКБ на штатное место в подкапотном пространстве. Убедитесь, что корпус батареи не контактирует с металлическими элементами кузова, а клеммные колодки очищены от окислов и загрязнений.

Строго соблюдайте последовательность подключения клемм: сначала наденьте положительный провод (красный, маркировка "+") на соответствующую токовыводящую шпильку АКБ. Затем подключите отрицательный провод (черный/синий, маркировка "-"). Затяните клеммы ключом на 10 Н·м, исключая перекос и неплотное прилегание.

Проверка работоспособности

После подключения выполните обязательные действия:

1. Включите зажигание и проверьте индикацию иммобилайзера
2. Запустите двигатель, наблюдая за стабильностью работы
3. Протестируйте работу электрооборудования:
   • Свет фар и габаритов
   • Звуковой сигнал
   • Центральный замок

Важно: При появлении ошибки иммобилайзера или отказе запуска, потребуется повторное обучение ключей согласно инструкции к противоугонной системе.

Параметр	Нормальное состояние	Неисправность
Индикатор иммобилайзера	Гаснет через 3-5 сек после включения зажигания	Мигает/не гаснет
Стартер	Проворачивает коленвал	Блокируется

Поведение бортового компьютера после отключения защиты

После деактивации штатного иммобилайзера ВАЗ 2110 бортовой компьютер (БК) перестаёт получать блокирующий сигнал от противоугонной системы. Это позволяет двигателю запускаться без дополнительных манипуляций с чип-ключом или меткой. Отсутствие коммуникации с иммобилайзером не влияет на базовые функции БК: продолжается мониторинг расхода топлива, напряжения бортовой сети, температуры охлаждающей жидкости и других стандартных параметров.

Однако система диагностики может фиксировать ошибки, связанные с обрывом связи с иммобилайзером. На дисплее БК иногда отображаются коды неисправностей (например, P1570, U1113), указывающие на отсутствие сигнала от противоугонного модуля. Эти ошибки не препятствуют эксплуатации автомобиля, но требуют программного сброса через диагностическое оборудование или ручное обнуление путём снятия клеммы АКБ на 10-15 минут.

Особенности работы систем

Ключевые изменения в поведении электроники:

• Исчезновение индикатора ключа на приборной панели (больше не мигает при включении зажигания)
• Автоматическая активация центрального замка при начале движения
• Возможность запуска двигателя любой механической копией ключа без чипа

Типичные ошибки после отключения:

Код ошибки	Описание
P1570	Ошибка связи с иммобилайзером
U1113	Отсутствие сигнала от блока управления
B3033	Сбой аутентификации ключа

Для полного восстановления корректной работы рекомендуется:

1. Очистить память ошибок через диагностический разъём OBD-II
2. Перепрошить блок управления двигателем (при необходимости)
3. Проверить целостность проводки между ЭБУ и приборной панелью

Особенности механической деактивации механизмов блокировки

Механическая деактивация иммобилайзера ВАЗ 2110 предполагает прямое физическое вмешательство в цепь управления двигателем. Этот метод применяется при неисправностях штатной противоугонной системы или утере ключей, когда электронные способы восстановления недоступны.

Основная задача – обеспечить беспрепятственное прохождение сигналов между ЭБУ и исполнительными механизмами, минуя блокиратор. Для этого требуется точная идентификация проводов иммобилайзера в монтажном блоке и их последующая перекоммутация.

Ключевые этапы и нюансы процесса

Обязательные подготовительные действия:

• Отсоединение АКБ для предотвращения короткого замыкания
• Точное определение расположения блока иммобилайзера (обычно за панелью приборов)
• Изучение цветовой маркировки проводов согласно схеме конкретной модели

Схема перемыкания проводов:

Целевой сигнал	Тип соединения	Риски при ошибке
Питание ЭБУ (12V)	Прямая подача от АКБ	Выход из строя контроллера
Линия диагностики K-Line	Исключение из цепи иммобилайзера	Сбои связи со сканером
Шина управления ДПКВ	Шунтирование контактов	Неработоспособность двигателя

Критически важно обеспечить надежную изоляцию всех соединений. Наиболее распространенный метод – прямое соединение контактов разъема ЭБУ, отвечающих за разрешение запуска, с использованием перемычек. При этом штатная антенна иммобилайзера обычно демонтируется.

1. Снятие пластиковой накладки тоннеля под рулевой колонкой
2. Отсоединение разъема от блока иммобилайзера
3. Замыкание контактов №9 (серый провод) и №18 (черно-розовый) на колодке ЭБУ
4. Фиксация соединений термоусадкой

Важно: после манипуляций возможны ошибки Р1600 или Р1602, требующие сброса через диагностическое оборудование. Автомобиль остается без штатной защиты от угона, что требует установки дополнительных охранных систем.

Проверка запуска двигателя без чип-ключа

После выполнения процедуры отключения иммобилайзера необходимо убедиться в корректности работы системы зажигания. Проверка выполняется на неподвижном автомобиле с выжатым сцеплением и включенным нейтральным положением КПП.

Вставьте в замок зажигания любой механический ключ, соответствующий личинке замка (не чип-ключ!). Поверните ключ в положение "Старт", удерживая его 2-3 секунды. Следите за реакцией стартера и двигателя.

Интерпретация результатов теста

Возможные сценарии при попытке запуска:

• Двигатель завелся и работает стабильно – иммобилайзер успешно деактивирован
• Стартер вращает коленвал, но двигатель не запускается – вероятные причины:
  1. Неполное отключение иммобилайзера
  2. Ошибка в подключении проводки ЭБУ
  3. Проблемы с топливным насосом
• Полное отсутствие реакции стартера – проверьте:
  • Корректность подключения реле стартера
  • Целостность предохранителей цепи зажигания
  • Наличие ошибок в диагностическом разъеме (требуется сканер)

Важно! При неудачном запуске повторите диагностические процедуры. Если двигатель запускается только с чип-ключом – иммобилайзер продолжает блокировать систему. Требуется повторная проверка соединений и перепрограммирование блока управления.

Контроль отсутствия ошибок на приборной панели

После любых манипуляций с иммобилайзером (отключение, перепрошивка, замена блока) перед запуском двигателя необходимо проверить приборную панель на наличие сигналов об ошибках. Это критически важный этап для понимания корректности выполненной работы и готовности системы к запуску.

Современные панели приборов ВАЗ 2110 оснащены встроенным режимом самодиагностики, который позволяет быстро проверить работоспособность индикаторов и наличие кодов неисправностей (DTC) без использования специального сканера. Активация этого режима является обязательной процедурой после вмешательства в электрооборудование.

Проверка через режим самодиагностики панели приборов

Выполните следующие действия для активации и анализа режима самодиагностики:

1. Включите зажигание. Поверните ключ в положение "зажигание" (II), но не запускайте двигатель.
2. Нажмите и удерживайте кнопку сброса суточного пробега. Обычно она расположена на правой стороне комбинации приборов.
3. Выключите зажигание, не отпуская кнопку. Удерживайте кнопку нажатой.
4. Снова включите зажигание, продолжая удерживать кнопку.
5. Отпустите кнопку сброса пробега. На дисплее панели приборов (если он есть) начнут отображаться коды версий прошивок различных блоков. На аналоговых панелях начнется автоматическая проверка всех контрольных ламп и стрелочных приборов (стрелки будут "проходить" по всей шкале).
6. Дождитесь окончания теста ламп и приборов. По завершении этого этапа начнется отображение кодов неисправностей (если они есть в памяти).

Анализ результатов самодиагностики:

• Успешный тест приборов: Все контрольные лампы должны кратковременно загореться, а затем погаснуть. Стрелки спидометра, тахометра, указателей температуры и топлива должны плавно пройти от минимального до максимального значения и вернуться в ноль.
• Отсутствие ошибок: После завершения теста ламп и приборов на дисплее (если он есть) не должно появиться никаких числовых кодов (например, ERR 2, ERR 4 и т.д.). На панелях без дисплея признаком отсутствия ошибок является завершение теста без загорания постоянного сигнала "CHECK ENGINE" или иммобилайзера.
• Индикатор иммобилайзера: Особое внимание уделите лампочке иммобилайзера (обычно стилизованный ключ или надпись "IMMO"). Во время теста она должна кратковременно загореться и погаснуть. Если после теста она продолжает гореть или мигать – это указывает на проблему с распознаванием ключа или самой системой иммобилайзера.

Что делать, если обнаружены ошибки:

• Запишите коды ошибок. Если на дисплее появились коды вида "ERR XX", запишите их.
• Расшифруйте коды. Используйте таблицы кодов неисправностей для ВАЗ 2110 (их легко найти в интернете по запросу "коды ошибок ВАЗ 2110 панель приборов").

Код на панели	Описание (пример для иммобилайзера)
ERR 2	Ошибка контрольного датчика скорости (часто косвенно связана)
ERR 4	Высокое напряжение в бортовой сети
ERR 7	Ошибка датчика положения коленвала (ДПКВ)
Мигающая/Горящая IMMO	Ошибка иммобилайзера (ключ не опознан, сбой связи с ЭБУ, неисправность блока APS/ИММО)

Важно: Режим самодиагностики панели приборов показывает только ошибки, записанные в её собственную память или базовые коды от ЭБУ. Для глубокой диагностики проблем иммобилайзера, двигателя или других систем необходимо использование диагностического сканера, подключаемого к разъему OBD-II. Отсутствие ошибок на приборной панели после процедуры отключения иммобилайзера – хороший знак, но не всегда гарантирует 100% работоспособность всех систем.

Тестирование систем автомобиля после отключения защиты

После завершения процедуры деактивации иммобилайзера ВАЗ 2110 критически важно провести комплексную проверку работоспособности электронных систем транспортного средства. Любые ошибки в процессе отключения могут привести к частичной или полной блокировке управления двигателем, что создаст аварийную ситуацию на дороге.

Начните диагностику с визуального осмотра разъёмов и проводов, задействованных при вмешательстве – убедитесь в отсутствии случайных повреждений изоляции, неплотных соединений или переломанных контактов. Особое внимание уделите целостности чипа иммобилайзера и качеству пайки при его замене/шунтировании.

Порядок тестирования ключевых узлов

Выполните последовательную проверку по алгоритму:

1. Запуск двигателя:
   • Поверните ключ в положение "зажигание" – должна загореться контрольная лампа иммобилайзера (обычно иконка ключа или надпись IMMO) и погаснуть через 2-3 секунды
   • Заведите мотор – стартер должен уверенно срабатывать без задержек. Признаки неисправности:
     • Глохнет сразу после запуска
     • Не реагирует на поворот ключа
     • Мигает лампа иммобилайзера при работающем двигателе
2. Диагностика бортовой электроники:
   • Считайте ошибки через OBD-II сканер (например, адаптер ELM327 с программой OpenDiag)
   • Убедитесь в отсутствии кодов P1570, P1562 или B3055, указывающих на проблемы с противоугонной системой
3. Проверка дополнительных функций:

   Система	Нормальная реакция	Симптомы сбоя
   Центральный замок	Синхронное открытие/закрытие всех дверей с брелка	Отказ одной или более дверей, задержка срабатывания
   Сигнализация	Корректное включение/отключение звука и света	Ложные срабатывания, отсутствие реакции на брелок
   Панель приборов	Отсутствие мигающих иконок иммобилайзера	Постоянное свечение лампы "CHECK ENGINE"

Обязательно совершите тестовую поездку протяжённостью 5-7 км, обращая внимание на стабильность холостого хода, отсутствие рывков при разгоне и произвольных остановок двигателя. При обнаружении аномалий немедленно прекратите эксплуатацию авто и проведите повторную диагностику цепи иммобилайзера – вероятны ошибки в коммутации проводов или необходимость перепрошивки ЭБУ.

Сложности программного отключения через прошивку ЭБУ

Программное удаление иммобилайзера требует прямой перепрошивки блока управления двигателем (ЭБУ) с заменой штатного программного обеспечения на модифицированную версию. Это подразумевает полное стирание заводской логики защиты, включая криптозащищённые алгоритмы аутентификации метки. Необходимо использовать специализированное оборудование для чтения/записи ПО через диагностический разъём OBD-II или непосредственно пайку к выводам микросхемы памяти ЭБУ.

Ошибки на этапе считывания оригинальной прошивки (например, обрыв связи или сбой питания) способны привести к необратимой поломке контроллера. Даже при успешном чтении существует риск повреждения данных при редактировании файла прошивки – некорректное удаление иммобилайзерного кода нарушает целостность контрольных сумм, что вызывает отказ запуска двигателя после записи.

Ключевые риски и технические ограничения

Основные сложности связаны с зависимостью процедуры от модели и года выпуска ЭБУ. Разные версии блоков (Январь 7.2, Bosch M7.9.7, VS5.1) используют уникальные методы защиты и расположение кода иммобилайзера в памяти:

• ЭБУ Bosch M7.9.7+ – применяют аппаратное шифрование данных, требующее дополнительного оборудования для дешифровки дампа
• ЭБУ BOSCH MP7.0 – содержат EEPROM с динамическими ключами, блокирующие запись при обнаружении вмешательства
• ЭБУ Январь 5.1.x – имеют взаимосвязь с приборной панелью, требующую синхронного отключения защиты в обоих модулях

Тип проблемы	Последствия	Вероятность
Ошибка контрольной суммы	Блокировка запуска ЭБУ, необходимость перепрошивки на стенде	Высокая
Несовместимость ПО	Сбои в работе форсунок/зажигания, повышенный расход топлива	Средняя
Повреждение чипа EEPROM	Физическая замена микросхемы памяти	Низкая

Обязательным этапом является последующая адаптация ЭБУ с обучением датчиков после перепрошивки. Без корректной калибровки холостого хода и угла опережения зажигания возможны неустойчивая работа двигателя или переход в аварийный режим. Для современных ЭБУ (после 2006 г.) дополнительно требуется перекодировка CAN-шины для исключения обмена сигналами с иммобилайзером.

Самостоятельное выполнение работ без опыта чревато:

1. Окончательным выходом ЭБУ из строя
2. Потерей возможности диагностики других систем
3. Необходимостью замены блока управления на новый с привязкой к комплекту замков

Обращение в сервис при невозможности самостоятельного отключения

При отсутствии опыта, оборудования или неуверенности в действиях целесообразно доверить работу специалистам автосервиса. Профессиональные мастера располагают диагностическими сканерами, программаторами и знанием особенностей штатных/дополнительных иммобилайзеров разных поколений.

Предварительно уточните стоимость услуги – цены варьируются от 1500 до 5000 рублей в зависимости от региона и сложности системы. Обязательно проверьте репутацию СТО: ошибки при отключении могут заблокировать ЭБУ двигателя.

Этапы работ в сервисе

• Диагностика: определение типа иммобилайзера (штатный АПС-6/APC-4 или сторонний) и причин сбоя
• Программное отключение: перепрошивка блока управления через OBD-II разъем с сохранением функций авто
• Аппаратное вмешательство (при необходимости): замена/удаление модуля иммобилайзера с пайкой проводов
• Тестирование: проверка запуска двигателя и работоспособности систем

Важно: После деактивации иммобилайзера усиливается риск угона. Рекомендуется установить дополнительную защиту – механический блокиратор или GPS-сигнализацию.

Тип проблемы	Способ решения	Средняя стоимость
Сбой чипа ключа	Перепривязка/добавление ключей	1500–2500 руб.
Ошибка ЭБУ	Корректировка прошивки	2000–3500 руб.
Поломка антенны	Замена компонента с отключением APS	3000–5000 руб.

Восстановление сигнализации после вмешательства

После отключения иммобилайзера или других манипуляций с электрооборудованием ВАЗ 2110, штатная сигнализация часто перестает корректно функционировать. Основные симптомы включают отсутствие реакции на брелок, ложные срабатывания или полную потерю связи между блоком управления и пультом.

Для восстановления работоспособности охранной системы потребуется выполнить последовательные действия. Важно соблюдать порядок операций, начиная с простых проверок и заканчивая сложными процедурами перепрограммирования.

1. Проверка предохранителей

   Откройте монтажный блок в салоне и под капотом. Проверьте целостность предохранителей F3 (15A), F5 (7.5A) и F18 (15A), отвечающих за цепи зажигания и сигнализации. Замените перегоревшие элементы.

2. Диагностика подключений

   Снимите облицовку под рулевой колонкой. Убедитесь в надежности контактов разъемов блока сигнализации (обычно желтого цвета) и отсутствии повреждений проводки. Особое внимание уделите проводам, идущим к замку зажигания.

3. Сброс системы

   Отсоедините минусовую клемму аккумулятора на 15 минут. После подключения включите зажигание на 30 секунд, затем выключите. Это инициирует перезагрузку электронных модулей.

4. Перепрограммирование брелока

   Активируйте обучение: при выключенном зажигании 5 раз нажмите кнопку Valet на блоке сигнализации (расположен под торпедой). После звукового сигнала нажмите любую кнопку брелока в течение 10 секунд.

5. Аппаратный сброс иммобилайзера

   Если предыдущие шаги не помогли, выполните принудительный сброс через диагностический разъем OBD-II. Требуется подключение ПК с ПО типа Combiloader и перепрошивка блока АПС-6.

При отсутствии положительного результата обратитесь к автоэлектрику. Возможны аппаратные неисправности блока сигнализации, требующие замены компонентов или полного демонтажа иммобилайзера.

Необходимость перезапуска компьютера управления двигателем

После физического отключения или программного обхода иммобилайзера на ВАЗ 2110 электронный блок управления (ЭБУ) двигателем продолжает использовать прежние настройки безопасности. Эти настройки включают блокировку топливного насоса и системы зажигания при распознавании "чужого" ключа или отсутствии сигнала от иммобилайзера.

Без принудительного сброса памяти ЭБУ сохраняет ошибку, связанную с иммобилайзером, даже после его деактивации. Это приводит к тому, что двигатель не запускается из-за сохранения аварийного режима защиты. Перезапуск позволяет стереть старые коды ошибок и инициализировать систему с новыми параметрами.

Процедура перезагрузки ЭБУ

Выполните следующие шаги для гарантированного сброса:

1. Отсоедините отрицательную клемму аккумулятора
2. Выждите не менее 15 минут для полного обесточивания системы
3. Нажмите педаль тормоза на 10 секунд для удаления остаточного заряда
4. Подключите клемму аккумулятора обратно

Альтернативный метод через диагностический разъем OBD-II:

• Используйте сканер типа ELM327 с ПО (например, OpenDiag)
• Выберите в меню: ЭБУ > Сервис > Стереть ошибки
• Выполните принудительную перезагрузку блока управления

Метод	Время	Эффективность
Снятие клеммы АКБ	15-30 мин	Высокая
Диагностический сканер	2-5 мин	Максимальная

После перезапуска выполните пробный запуск двигателя. Если процедура выполнена корректно, ЭБУ воспримет ключ как "разрешенный" и снимет блокировку систем автомобиля.

Оценка рисков снижения защиты автомобиля

Отключение штатного иммобилайзера устраняет базовый электронный барьер, препятствующий несанкционированному запуску двигателя. Система, блокирующая подачу топлива или зажигание при отсутствии чипа в ключе, перестает выполнять свою защитную функцию.

Автомобиль превращается в легкую мишень для угонщиков, использующих простейшие методы вроде замыкания проводов или подключения стороннего ЭБУ. Даже при наличии механических противоугонных средств (руль, КПП), злоумышленники получают возможность быстро завести и уехать на машине.

Ключевые угрозы после деактивации

• Резкий рост вероятности угона: Профессиональные преступники сканируют сигнатуры защиты; модели без иммобилайзеров входят в высокоприоритетные цели.
• Повреждение электропроводки: При попытках угона методом "вскрытия и замыкания" велик риск коротких замыканий, выгорания контроллеров или пожара.
• Отказ страховых выплат: Компании вправе отказать в возмещении ущерба от угона, если модификации системы безопасности не согласованы или противоречат договору.
• Некорректная работа авто: Ошибки при самостоятельном отключении (например, через эмулятор) могут вызвать сбои CAN-шины, плавающие неисправности ЭБУ или блокировку запуска.

Принятие решения требует анализа местных статистик угона, наличия дополнительных охранных систем (GPS-маяк, механический замок капота, сигнализация с автозапуском) и готовности нести полную материальную ответственность за последствия. Альтернативой полному отключению служит перепрошивка ЭБУ с сохранением функции иммобилайзера через официальных дилеров или специализированные сервисы.

Особые меры осторожности при работе с электроникой

Отключение иммобилайзера требует прямого вмешательства в электропроводку автомобиля. Любая ошибка может спровоцировать короткое замыкание, выход из строя ЭБУ двигателя или полную блокировку запуска. Повреждение электронных компонентов часто приводит к дорогостоящему ремонту, превышающему стоимость услуг специалиста.

Электронные модули ВАЗ 2110 крайне чувствительны к перепадам напряжения и статическому электричеству. Неаккуратное обращение с проводкой или контроллерами может нарушить работу не только иммобилайзера, но и смежных систем: панели приборов, центрального замка, сигнализации. Корректное восстановление функций потребует перепрошивки блоков у дилера.

Обязательные требования при выполнении работ

1. Отсоединение аккумулятора – снимите минусовую клемму перед любыми манипуляциями и изолируйте её.
2. Защита от статики – используйте антистатический браслет при контакте с платами и разъёмами.
3. Документирование – фотографируйте исходное положение проводов перед отсоединением.
4. Инструмент – применяйте только изолированные отвертки и кусачки с диэлектрическим покрытием.

Риск	Последствия	Мера предотвращения
Короткое замыкание	Перегорание предохранителей, повреждение ЭБУ	Отключение АКБ, проверка цепи тестером перед подачей тока
Ошибка коммутации	Блокировка запуска, сбой CAN-шины	Маркировка проводов изолентой, сверка со схемой
Коррозия контактов	Постепенная деградация сигнала	Обработка разъёмов контактной смазкой после сборки

Важно: При подключении диагностического оборудования (типа K-Line) убедитесь в совместимости ПО с протоколами иммобилайзера. Самодельные адаптеры часто вызывают сбои в работе контроллера.

Список источников

При подготовке материалов об отключении иммобилайзера ВАЗ 2110 использовались специализированные технические ресурсы для обеспечения точности и безопасности информации. Критически важно учитывать риски повреждения электроники и утраты функций охраны автомобиля при выполнении подобных процедур.

Основой для статьи послужили экспертные мнения автоэлектриков, руководства по ремонту и практический опыт владельцев данной модели. Все источники прошли перекрестную проверку на соответствие актуальным стандартам обслуживания автомобилей семейства Lada.

• Официальное руководство по ремонту ВАЗ 2110 - раздел "Электрооборудование"
• Профильные форумы автовладельцев (Drive2, ВАЗ Клуб)
• Видеоинструкции сертифицированных автоэлектриков
• Технические бюллетени производителей иммобилайзеров APS-6
• Методические материалы автосервисов по диагностике CAN-шины
• Статьи в журнале "За рулём" о противоугонных системах

Видео: Как отключить иммобилайзер на авто ваз 2110-2115, с блоком Boch 1.5.4, программатором CH341A


• ГАЗ-33106 Валдай - технические характеристики, фото, отзывы владельцев

• Устройство передних сайлентблоков рычагов подвески

• Блок предохранителей Golf 3 - неисправности и признаки
