Панель приборов ВАЗ-2112 - обозначения, фото и детальный разбор

Статья обновлена: 18.08.2025

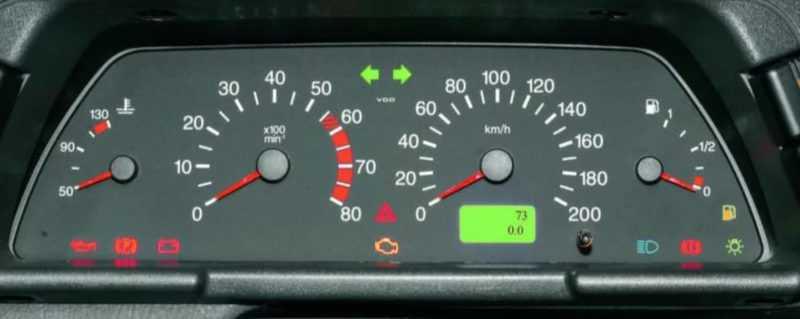

Щиток приборов ВАЗ-2112 – центральный элемент информирования водителя о состоянии автомобиля. Его грамотное понимание критично для безопасной эксплуатации "двенадцатой" модели.

Эта статья детально разберет устройство панели, расшифрует каждую контрольную лампу и значок на комбинации приборов. Вы узнаете назначение всех кнопок и переключателей на центральной консоли и подрулевых рычагах.

Четкие фотографии помогут визуально идентифицировать элементы управления и сигнальные индикаторы вашего ВАЗ-2112, исключая путаницу в процессе вождения или диагностики неисправностей.

Основные модули: спидометр и тахометр

Спидометр расположен в левой части приборной панели ВАЗ-2112 и отображает текущую скорость движения в километрах в час. Его шкала градуирована от 0 до 200 км/ч с основными отметками 40, 60, 80, 100, 120, 140, 160 и 180. В нижней части прибора интегрирован цифровой одометр с двумя окошками: общим пробегом автомобиля (счетчик "ОБЩ") и суточным пробегом (счетчик "СУТ").

Тахометр занимает правый сектор панели и показывает частоту вращения коленчатого вала двигателя в тысячах оборотов в минуту (×1000 об/мин). Шкала имеет диапазон от 0 до 8 тыс. об/мин с цветовой индикацией: зеленая зона (0–5 тыс.) обозначает безопасный режим, желтый сектор (5–6 тыс.) – допустимую кратковременную нагрузку, красный сектор (6–8 тыс.) предупреждает о критических оборотах.

Ключевые обозначения и функции

Спидометр:
- Красная стрелка на оси прибора
- Кнопка сброса суточного пробега под рулем
- Подсветка шкалы оранжевого цвета
Тахометр:
- Желтая контрольная черта (5.5 тыс. об/мин) для экономичного режима
- Треугольный указатель красной зоны от 6 тыс. об/мин
- Резиновая заглушка диагностического разъёма снизу

Параметр	Спидометр	Тахометр
Единицы измерения	км/ч	×1000 об/мин
Критическая зона	Отсутствует	Красный сектор (>6 тыс.)
Доп. функции	Одометр + счётчик "СУТ"	Индикатор режима работы ДВС

Указатель уровня топлива: расположение и шкала

Указатель уровня топлива расположен в правой части комбинации приборов ВАЗ-2112, симметрично тахометру. Он интегрирован в единый блок со спидометром и контрольными лампами, занимая нижний сектор под температурным датчиком. Стрелочный индикатор визуально дублируется цифровыми метками для точного считывания данных при движении.

Шкала прибора разделена на 8 делений с цифровой разметкой через каждые ¼ бака: 0, ¼, ½, ¾ и 1 (полный бак). Красная зона предупреждения начинается после последнего деления перед "0". При падении уровня ниже резерва (примерно 4-5 литров) загорается жёлтая сигнальная лампа ⛽ с пиктограммой бензоколонки в нижнем ряду панели.

Особенности индикации

Нулевая отметка соответствует остатку менее 2 литров топлива
Деление "½" учитывает объём бака 43 литра (реальные 21-22 л)
Калибровка шкалы рассчитана на движение по ровной поверхности

Указатель температуры охлаждающей жидкости: интерпретация

Указатель температуры охлаждающей жидкости на панели ВАЗ-2112 расположен справа от тахометра. Шкала прибора градуирована от 50°C до 130°C, с белыми рисками через каждые 10° и красной зоной выше 110°C. Стрелка прибора реагирует на сигнал от датчика температуры, установленного в головке блока цилиндров двигателя.

Нормальная работа двигателя возможна только в определенном температурном диапазоне. Стабильное положение стрелки указывает на корректную работу системы охлаждения. Значительные отклонения от нормы требуют немедленной диагностики для предотвращения серьезных поломок.

Расшифровка показаний

Типичные состояния:

50-80°C: Прогрев двигателя. Движение допустимо на малых оборотах без резких ускорений
85-95°C (середина шкалы): Нормальная рабочая температура. Оптимальный режим работы двигателя
100-105°C: Повышенный нагрев. Проверьте уровень антифриза и работу вентилятора
110°C и выше (красная зона): Опасный перегрев. Немедленно остановите двигатель

Критические ситуации:

Стрелка в начале шкалы (50°C) после прогрева	Неисправность термостата или датчика температуры
Резкие скачки показаний	Воздушные пробки в системе или плохой контакт датчика
Постоянное нахождение в красной зоне	Утечка ОЖ, поломка помпы или забитый радиатор

При длительном движении в режиме перегрева возможна деформация ГБЦ и дорогостоящий ремонт. Холодный двигатель увеличивает износ и расход топлива. Регулярно контролируйте показания прибора, особенно в пробках и жаркую погоду.

Одометр и счетчик суточного пробега: управление

На панели приборов ВАЗ-2112 установлены два цифровых индикатора пробега: основной одометр (общий пробег) и счетчик суточного пробега (TRIP). Основной одометр фиксирует суммарный километраж автомобиля с начала эксплуатации, его показания невозможно сбросить. Данные хранятся в памяти электронного блока щитка приборов и защищены от несанкционированного изменения.

Счетчик суточного пробега расположен в правом нижнем углу ЖК-дисплея панели и отображает километраж, пройденный за выбранный период (обычно между заправками или поездками). Он обнуляется вручную с помощью кнопки сброса (RESET), выведенной на лицевую часть панели справа от рулевой колонки или непосредственно на комбинации приборов. Для сброса TRIP достаточно кратковременно нажать эту кнопку при включенном зажигании.

Принципы работы и управления

Переключение между отображением общего пробега и показаниями TRIP осуществляется кнопкой переключателя режимов (обычно обозначена пиктограммой часов или надписью "ODO/TRIP"). Кратковременное нажатие циклически меняет информацию на дисплее:

ODO (Odometer) – общий пробег автомобиля (постоянно активен при запуске двигателя)
TRIP – суточный пробег (сбрасывается вручную)

При длительном удержании кнопки переключателя (более 2 секунд) в режиме TRIP происходит автоматический сброс счетчика суточного пробега на ноль. Экран мигнет, подтверждая операцию.

Элемент	Функция	Управление
Кнопка RESET	Сброс счетчика TRIP	Краткое нажатие при активном TRIP
Кнопка MODE (ODO/TRIP)	Переключение между ODO и TRIP	Краткое нажатие – переключение, долгое нажатие – сброс TRIP

Важно: Счетчик суточного пробега автоматически обнуляется при достижении значения 999,9 км. При отключении аккумулятора или неисправности панели приборов показания TRIP могут сбрасываться произвольно, тогда как данные основного одометра сохраняются.

Контрольная лампа давления масла: что означает

Контрольная лампа давления масла на панели ВАЗ-2112 (обозначенная символом маслёнки) сигнализирует о критически низком давлении в системе смазки двигателя. Она загорается при включении зажигания для проверки исправности, но должна погаснуть сразу после запуска мотора. Если лампа остаётся активной при работающем двигателе или загорается во время движения – это аварийный сигнал.

Игнорирование этого индикатора может привести к масляному голоданию двигателя, перегреву трущихся деталей и их катастрофическому разрушению за считанные минуты. Эксплуатация автомобиля с горящей лампой давления масла категорически запрещена.

Основные причины срабатывания

Низкий уровень масла в картере (проверяется щупом)
Неисправность датчика давления масла (ДДМ)
Загрязнение масляного фильтра или перепускного клапана
Износ масляного насоса или засорение его сетки-приёмника
Значительный износ вкладышей коленчатого вала
Неподходящее масло (вязкость не соответствует сезону)
Разжижение масла из-за попадания топлива или антифриза

При появлении сигнала немедленно заглушите двигатель. Проверьте уровень и состояние масла визуально и по щупу. При отсутствии видимых дефектов (утечки, низкий уровень) или при повторном загорании после долива – необходима срочная диагностика системы смазки на СТО. Самостоятельное движение до сервиса возможно только методом буксировки или эвакуации.

Лампа зарядки аккумулятора: причины срабатывания

Лампа-индикатор зарядки аккумулятора на панели ВАЗ-2112 загорается при включении зажигания и должна гаснуть после запуска двигателя. Ее свечение во время работы мотора сигнализирует об отсутствии зарядного тока от генератора к аккумуляторной батарее.

Постоянное горение или периодическое загорание лампы при движении требует немедленной диагностики, так как эксплуатация с неисправной системой заряда быстро разряжает АКБ и может оставить вас без транспорта.

Распространенные причины неисправности

Обрыв/проскальзывание ремня генератора - визуально заметные трещины, чрезмерный люфт или свист при нагрузке
Окисление клемм - белый налет на выводах АКБ или контактах генератора
Неисправность реле-регулятора - перезаряд (более 14.8В) или недозаряд (менее 13.2В)
Износ щеточного узла - щетки короче 5 мм или залипание в держателе
Пробой диодного моста - характерный запах горелой изоляции
Обрыв обмотки статора - отсутствие сопротивления между фазными выводами
Короткое замыкание в цепи - оплавленная изоляция проводов возле генератора
Неисправность контрольной лампы - ложное срабатывание из-за замыкания в панели приборов

Для первичной диагностики замерьте напряжение на клеммах АКБ при работающем двигателе (2000 об/мин). Нормальные показатели: 13.5–14.5 В. Значения ниже 12.7 В или выше 15 В подтверждают неисправность системы заряда.

Симптом	Вероятная причина
Лампа горит вполнакала	Износ щеток генератора, плохой контакт в цепи
Мигание лампы на холостых	Проскальзывание ремня, неисправный регулятор напряжения
Горение после прогрева двигателя	Терморазгон диодного моста, дефект обмоток

Индикатор Check Engine (Проверьте двигатель)

Индикатор Check Engine (жёлтая или оранжевая иконка двигателя) на панели ВАЗ-2112 сигнализирует о неисправностях в системе управления двигателем. При включении зажигания он кратковременно загорается для самодиагностики – это нормально. Если лампочка горит постоянно или мигает после запуска мотора, это указывает на ошибку, записанную в память электронного блока управления (ЭБУ).

Игнорирование горящего индикатора может привести к повышенному расходу топлива, потере мощности, повреждению катализатора или другим серьёзным поломкам. Мигающий Check Engine особенно опасен – он предупреждает о пропусках зажигания, способных быстро вывести из строя каталитический нейтрализатор.

Возможные причины срабатывания

Проблемы с датчиками: кислородный (лямбда-зонд), детонации, положения распредвала/коленвала, массового расхода воздуха (ДМРВ).
Неисправности системы зажигания: катушки, свечи, высоковольтные провода.
Некорректная работа топливной системы: засорение форсунок, слабый бензонасос, негерметичность топливного контура.
Нарушение герметичности впуска: трещины в патрубках, неисправность клапана адсорбера.
Некачественное топливо или пропуски зажигания.

Действия при включении индикатора

Проверьте герметичность бензобака: Иногда срабатывает из-за неплотно закрытой крышки.
Оцените работу двигателя: Присутствуют ли вибрации, троение, трудности с запуском?
Считайте коды ошибок: Используйте диагностический сканер (через разъём OBD-II) или метод "моргания" лампочки (для старых моделей).

Расшифруйте код: Сверьтесь с таблицей ошибок для ВАЗ-2112. Примеры:

Код	Значение
Р0300	Множественные пропуски зажигания
Р0172	Слишком богатая смесь
Р0134	Неисправность цепи датчика кислорода (банк 1, датчик 1)

Устраните неисправность: Самостоятельно (если причина простая) или обратитесь к автоэлектрику.

Важно! Самостоятельная очистка ошибок сканером без устранения причины бесполезна – индикатор загорится снова. После ремонта используйте сканер для стирания кода из памяти ЭБУ.

Лампа включенного стояночного тормоза

Данный индикатор (иконка в виде круга с восклицательным знаком внутри, заключённого в круглые скобки) загорается красным цветом на приборной панели ВАЗ-2112 при активации ручного тормоза. Его основная функция – предупредить водителя о том, что автомобиль заблокирован стояночной тормозной системой.

Контрольная лампа напрямую связана с датчиком включения "ручника", расположенным в механизме тормоза. При поднятии рычага стояночного тормоза контакты датчика замыкаются, и индикатор получает питание от бортовой сети, сигнализируя о включенном состоянии системы.

Особенности работы и возможные проблемы

Нормальное срабатывание: Лампа должна загораться при поднятом рычаге ручного тормоза и гаснуть после его опускания. Если индикатор продолжает гореть при отпущенном "ручнике", это указывает на неисправность.

Типичные причины постоянного горения лампы:

Низкий уровень тормозной жидкости в бачке ГТЦ (индикатор дублирует функцию датчика уровня)
Закисание или повреждение контактов датчика включения ручника
Обрыв или замыкание проводки между датчиком и приборной панелью
Недостаточное опускание рычага ручного тормоза (требует регулировки тросов)
Неисправность самого датчика уровня тормозной жидкости

Последствия игнорирования сигнала: Движение с горящей лампой при отпущенном ручнике приводит к ускоренному износу тормозных колодок и дисков (барабанов), повышает расход топлива и создаёт риск перегрева тормозной системы. Если причина в низком уровне жидкости – возникает опасность полного отказа тормозов.

Состояние лампы	Рычаг ручника	Рекомендуемое действие
Горит красным	Поднят	Норма. Перед началом движения опустить рычаг.
Горит красным	Опущен	Проверить уровень тормозной жидкости, осмотреть датчик и проводку.
Не горит	Поднят	Проверить лампочку на панели, предохранитель, цепь датчика ручника.

Сигнал недостатка тормозной жидкости

Данный индикатор расположен на приборной панели ВАЗ-2112 и обозначен символом (!) внутри круга с прерывистыми дугами по бокам. Он имеет красный цвет свечения, что подчеркивает критичность неисправности. При включении зажигания лампочка кратковременно загорается для самодиагностики и должна погаснуть после запуска двигателя.

Сигнал активируется датчиком уровня тормозной жидкости, установленным в бачке главного тормозного цилиндра под капотом. При падении объема жидкости ниже минимальной отметки контакты датчика замыкаются, зажигая индикатор на панели. Срабатывание во время движения также может указывать на износ колодок или утечку в гидравлической системе.

Порядок действий при включении сигнала

Немедленно остановиться в безопасном месте и заглушить двигатель
Открыть капот и проверить уровень жидкости в бачке (метки MIN и MAX)
Осмотреть тормозные шланги, цилиндры и соединения на предмет подтеков
При отсутствии утечек – долить рекомендованную производителем жидкость (например, DOT-4) до уровня MAX
Если индикатор не гаснет после доливки – проверить целостность датчика и проводки

Состояние	Причина	Риск
Мигает при торможении	Критически низкий уровень	Отказ тормозов
Горит постоянно	Утечка или неисправность датчика	Потеря контроля ТС

Игнорирование сигнала категорически запрещено – это приводит к полной потере эффективности торможения. При обнаружении утечек или сомнениях в исправности системы необходимо вызывать эвакуатор для транспортировки автомобиля в сервис.

Контрольные лампы поворотов и аварийки

На приборной панели ВАЗ-2112 за индикацию работы указателей поворотов и аварийной сигнализации отвечают две симметричные лампы зеленого цвета. Левая лампа обозначает включение левого поворота, правая – правого. Обе лампы синхронно активируются при включении аварийной сигнализации.

Лампы работают в режиме мигания, синхронизированного с внешними световыми указателями. Частота мигания обеспечивается реле-прерывателем. Удвоенная частота мигания сигнализирует о перегоревшей лампе в цепи поворотов или неисправности реле.

Особенности работы

Стрелочные пиктограммы – нанесены на лицевой части панели приборов рядом с лампами.
Цвет свечения – зеленый при штатной работе.
Аварийная сигнализация – активирует одновременное мигание обеих ламп.

Положение лампы	Режим работы	Визуальный эффект
Левая секция	Левый поворот / Аварийка	Прерывистое зеленое свечение
Правая секция	Правый поворот / Аварийка	Прерывистое зеленое свечение

Индикатор включения дальнего света фар

Данный индикатор расположен на приборной панели ВАЗ-2112 в правой секции комбинации приборов. Он активируется исключительно при включении дальнего света фар и служит для предупреждения водителя о работе этого режима освещения.

Элемент выполнен в виде круглого символа: стилизованное изображение фары с пятилучевым расходящимся пучком света синего цвета. При срабатывании индикатор загорается ровным немерцающим светом, хорошо различимым как днём, так и ночью.

Функциональные особенности

Активируется только при включении дальнего света (рычаг подрулевого переключателя отведён от себя)
Автоматически гаснет при переключении на ближний свет (рычаг переведён в нейтральное положение или подтянут на себя)
Не связан с режимом кратковременного сигнала (миганием) дальним светом
Дублирует включение основной оптики при неисправности ламп дальнего света

Тип сигнализации	Визуальная (световая индикация)
Цвет свечения	Синий (стандарт для всех авто РФ)
Ошибки работы	Неисправность лампы, обрыв цепи, проблемы с реле

Постоянное горение индикатора при выключенных фарах указывает на неисправность цепи или короткое замыкание. Отсутствие сигнала при включённом дальнем свете свидетельствует о перегорании лампы индикатора, проблемах с контактами или неработоспособности самих фар.

Лампа габаритного света и подсветки

Габаритные огни на ВАЗ-2112 включаются поворотом рычага управления светом в первое фиксированное положение. Они обеспечивают видимость автомобиля в темное время суток и обозначают его габариты для других участников движения. Лампы подсветки приборной панели активируются одновременно с габаритным освещением, обеспечивая читаемость шкал и индикаторов.

Основные лампы расположены в передних блок-фарах (тип W5W) и задних фонарях (тип P21/5W). Подсветка панели реализована через несколько ламп накаливания малой мощности (тип T5), установленных в посадочные гнезда за щитком приборов. Их равномерное свечение достигается за счет световодов в конструкции панели.

Особенности и обозначения

На панели приборов габаритный свет обозначен зеленой пиктограммой с изображением фар. При включении загорается соответствующий индикатор. Яркость подсветки регулируется поворотным колесиком справа от рулевой колонки с символом "светящейся лампы".

Типы ламп: W5W (передние габариты), P21/5W (задние стоп-габариты), T5 (подсветка)
Цоколи: W2.1x9.5d (W5W), BAY15d (P21/5W), BA9s (T5)
Мощность: 5W (габариты), 2-3W (подсветка)

При замене задних габаритных ламп учитывайте двойную функцию: нить накала 5W отвечает за габарит, 21W – за стоп-сигнал. Перегорание лампы подсветки обычно вызывает локальное затемнение секции шкалы спидометра или тахометра. Для доступа к лампам панели требуется демонтаж декоративной накладки рулевой колонки и креплений щитка приборов.

Сигнал неисправности наружного освещения

Контрольная лампа неисправности наружного освещения на панели ВАЗ-2112 активируется при обнаружении проблем в цепи габаритных огней, стоп-сигналов, указателей поворотов или подсветки номерного знака. Иконка выполнена в виде стилизованной желтой или оранжевой лампочки, заключенной в контур фары, часто с восклицательным знаком внутри.

Срабатывание сигнала происходит при обрыве цепи, перегорании лампы, окислении контактов или неисправности реле. Система диагностики отслеживает сопротивление в цепях освещения – отклонение от нормы (например, при выходе из строя даже одной лампы) мгновенно включает предупреждение на приборной панели.

Порядок действий при активации сигнала

Последовательно проверьте элементы наружного освещения:

Габаритные огни (передние и задние)
Стоп-сигналы (работают при нажатии тормоза)
Указатели поворотов (включая боковые повторители)
Подсветку номерного знака
Лампы заднего хода

Типовые места неисправностей:

Окисление патронов ламп в блок-фарах или фонарях
Коррозия контактов в колодках проводки
Перетирание проводов в местах изгиба (например, у крышки багажника)
Выход из строя реле наружного освещения (расположено в монтажном блоке)

Для точной диагностики используйте мультиметр:

Проверяемый элемент	Нормальное сопротивление
Лампа габарита (W5W)	4-6 Ом
Лампа стоп-сигнала (P21W)	2-4 Ом
Цепь питания фары	0.2-0.5 Ом (без нагрузки)

Важно! Дальнейшее движение с горящим сигналом нарушает ПДД и опасно – незамедлительно замените перегоревшие лампы и восстановите контакты. Регулярно очищайте плафонки фар от грязи – перегрев ускоряет выход ламп из строя.

Пиктограмма ABS (при наличии)

Индикатор ABS на панели ВАЗ-2112 выглядит как стилизованная надпись "ABS" внутри круга, заключённого в скобки. Он относится к системе активной безопасности, предотвращающей блокировку колёс при резком торможении.

Лампа кратковременно загорается при включении зажигания – это стандартная самодиагностика электроники. Если индикатор не гаснет через 2-3 секунды после запуска двигателя или активируется во время движения, это сигнализирует об ошибке в работе антиблокировочной системы.

Типовые состояния индикатора

Интерпретация сигналов лампы ABS:

Состояние	Значение
Кратковременное включение при запуске	Нормальная работа системы самопроверки
Постоянное горение	Обнаружена неисправность (ABS отключена)
Мигание во время движения	Сбой датчиков, проводки или модуля управления
Не загорается при включении зажигания	Перегорела лампа, обрыв цепи или неисправность ЭБУ

При постоянном свечении индикатора обычная тормозная система сохраняет работоспособность, но функция антиблокировки отключается. Для точной диагностики кода ошибки требуется подключение сканера к диагностическому разъёму автомобиля.

Регулятор яркости подсветки приборов

Регулятор яркости подсветки приборов на панели ВАЗ-2112 позволяет изменять интенсивность освещения шкал спидометра, тахометра, указателей уровня топлива и температуры, а также других контрольных ламп. Он расположен на левой стороне комбинации приборов, рядом с блоком выключателей наружного освещения.

Элемент выполнен в виде поворотного колесика с рифленой поверхностью для удобного управления пальцем. При вращении регулятора по часовой стрелке яркость подсветки увеличивается, против часовой стрелки – уменьшается. В крайнем положении (против часовой стрелки) подсветка полностью выключается.

Особенности работы и обозначения

Регулятор имеет два функциональных положения:

Стандартный режим: плавная регулировка яркости при включенных габаритных огнях или ближнем свете фар
Фиксированное положение: поворот колесика до щелчка включает подсветку приборов при выключенном наружном освещении (например, в сумерках)

Обозначение на панели представляет собой пиктограмму в виде стилизованного солнца с расходящимися лучами, расположенную рядом с регулятором. В некоторых модификациях значок может отсутствовать – в этом случае элемент идентифицируется по характерному расположению и форме.

Положение регулятора	Действие
Вращение по часовой стрелке	Увеличение яркости
Вращение против часовой стрелки	Уменьшение яркости
Поворот до щелчка (против ЧС)	Принудительное включение/выключение подсветки

При выходе из строя возможны два варианта неисправностей: полное отсутствие регулировки при сохранении подсветки (требует замены реостата) или отказ всей подсветки приборов (необходима проверка предохранителя F5 в монтажном блоке).

Панель управления печкой и вентиляцией

Центральная часть торпедо ВАЗ-2112 содержит блок управления отопителем и вентиляцией, состоящий из трех поворотных регуляторов и кнопочных элементов. Панель выполнена в черном цвете с белыми пиктограммами и цифровыми обозначениями, обеспечивая интуитивное взаимодействие при любом освещении. Регуляторы оснащены рифлеными рукоятками для удобного использования в перчатках.

Конструкция предусматривает раздельное управление интенсивностью обдува, температурой поступающего воздуха и направлением воздушных потоков. Электрические приводы заслонок и вентилятор подключены через монтажный блок предохранителей, что исключает перегрузку цепи. Механические тяги отсутствуют – все режимы переключаются посредством тросового привода.

Обозначения элементов управления

Элемент	Обозначение	Функция
Левый регулятор	🌀 / 1-4	Скорость вентилятора (0-выкл)
Центральный регулятор	🌡️ сине-красная шкала	Температура воздуха
Правый регулятор	Схематичные стрелки	Распределение потоков
Кнопка справа	🔄	Рециркуляция воздуха

Правый поворотный селектор имеет фиксированные позиции с пиктограммами:

↑ – обдув лобового стекла
↑+↘ – комбинированный режим (стекло/ноги)
↘ – обдув ног
↙+↘ – одновременная подача на уровень ног и лицо
↗ – направление на лицо

Важно: активация рециркуляции (кнопка 🔄) блокирует поступление наружного воздуха, что ускоряет прогрев салона зимой, но вызывает запотевание стекол при длительном использовании. Для включения кондиционера (на оснащенных версиях) требуется дополнительно нажать кнопку "А/С" на электропакете.

Переключатели обогрева заднего стекла

На панели приборов ВАЗ-2112 управление обогревом заднего стекла осуществляется отдельным переключателем. Этот элемент расположен в блоке с другими кнопками управления дополнительными функциями, обычно в центральной части торпедо или рядом с регуляторами вентиляции.

Переключатель имеет круглую форму и оснащён стандартной пиктограммой в виде стилизованного изображения заднего стекла с вертикальными линиями, символизирующими нагревательные нити. При активации загорается контрольная лампа (индикатор) на самой кнопке зелёного или оранжевого цвета, сигнализируя о включении функции.

Принцип работы и особенности:

Активация: Для включения обогрева необходимо нажать на клавишу переключателя. При этом происходит подача напряжения на токопроводящие нити, вплавленные в заднее стекло.
Автоматическое отключение: Обогрев работает циклически. Через примерно 10-25 минут (в зависимости от модели года выпуска и температуры двигателя) система автоматически выключается для предотвращения перегрузки генератора и износа нитей.
Индикация: Светящаяся лампочка на кнопке гаснет после автоматического отключения обогрева. Повторное нажатие в любой момент прерывает работу системы досрочно.

Важные моменты:

Используйте обогрев только при работающем двигателе во избежание разряда аккумулятора.
Не включайте функцию без необходимости (в тёплую/сухую погоду) для экономии топлива и увеличения срока службы нитей.
Регулярно очищайте контактные площадки стекла от окислов для надёжного контакта и эффективного обогрева.

Параметр	Характеристика
Тип управления	Электрическая кнопка (механический переключатель)
Индикатор работы	Встроенная лампа на кнопке
Тип защиты	Таймер автоматического отключения
Расположение	Блок дополнительных переключателей на панели приборов

Кнопки противотуманных фар и задних фонарей

На панели ВАЗ-2112 управление противотуманным светом осуществляется через две отдельные кнопки, расположенные слева от рулевой колонки. Первая отвечает за включение передних противотуманных фар, вторая активирует задний противотуманный фонарь. Обе кнопки оснащены световой индикацией: при активации загорается зеленый символ для передних фар и желтый/оранжевый – для заднего фонаря.

Важно помнить, что передние противотуманки работают только при включенном габаритном свете или ближнем свете фар. Задний противотуманный фонарь активируется исключительно при работающих габаритных огнях или головном свете. Использование заднего фонаря в ясную погоду запрещено ПДД, так как он может ослеплять водителей сзади.

Обозначения и особенности управления

Кнопки имеют стандартные пиктограммы:

Передние ПТФ: значок фары с расходящимися вниз лучами и перечеркнутой волнистой линией (символ тумана).
Задний ПТФ: прямоугольник с тремя горизонтальными линиями и перечеркнутой волнистой линией.

Особенности эксплуатации:

Активация передних ПТФ возможна только при включенном наружном освещении (положение I или II поворотника света).
Задний фонарь автоматически отключается при выборе положения "0" на переключателе света.
При повторном нажатии кнопки возвращаются в исходное положение с характерным щелчком.

Элемент	Цвет индикатора	Условия активации
Передние ПТФ	Зеленый	Габариты или ближний свет
Задний ПТФ	Желтый/оранжевый	Габариты, ближний или дальний свет

Блок управления аудиосистемой на панели

Блок управления аудиосистемой ВАЗ-2112 расположен в центральной части торпедо над воздуховодами. Он интегрирован в общую панель приборов и включает базовые элементы для контроля магнитолы. Стандартная заводская конфигурация рассчитана на управление радиоприёмником и CD-проигрывателем.

Конструктивно блок представляет собой группу кнопок и регуляторов, объединённых в единую панель. Элементы имеют интуитивную пиктограммную маркировку для быстрой идентификации функций. Подсветка элементов включается совместно с габаритными огнями автомобиля.

Расположение и функции элементов

Элемент	Обозначение	Назначение
Поворотный регулятор	VOL	Регулировка громкости (вращение), включение/выключение питания (нажатие)
Кнопка MODE	⏻ / SOURCE	Переключение источников сигнала: радио/CD/AUX
Кнопки ◀◀ / ▶▶	⏪ / ⏩	Поиск радиостанций или переключение треков
Клавиши 1-6	цифры	Выбор предустановленных радиостанций
Кнопка AS	AS/PTY	Активация автосканирования радиочастот

Важные особенности:

Кнопка LOUD включает режим усиления низких частот
Диодный индикатор TUNE мигает при поиске радиостанций
Для сохранения радиочастот: удерживать цифровую кнопку 3 секунды после настройки

Отсек для установки магнитолы (размеры)

Стандартный отсек для магнитолы в панели ВАЗ-2112 предназначен для установки 1DIN-устройств. Габариты ниши строго регламентированы под общепринятые автомобильные стандарты, что обеспечивает совместимость с большинством базовых моделей аудиосистем.

Для корректного монтажа необходимо учитывать как внешние размеры проёма, так и глубину ниши. Зона установки расположена в центральной консоли над блоком управления климатом, что обеспечивает удобный доступ и минимальное вмешательство в конструкцию панели.

Ключевые параметры отсека

Высота: 50 мм ±1 мм
Ширина: 178 мм ±2 мм
Глубина: от 160 мм до 180 мм (зависит от модификации панели)
Монтажный зазор по бокам: 3-5 мм для крепёжных салазок

Важно: Фактическая глубина может сокращаться из-за пролегающих за панелью жгутов проводки. Для устройств толщиной более 170 мм требуется предварительная проверка свободного пространства.

Параметр	Значение (мм)	Допуск
Рабочая высота	50	±1
Рабочая ширина	178	±2
Минимальная глубина	160	-

Для установки 2DIN-магнитол потребуется демонтаж декоративной заглушки и чашки подстаканника, расположенных ниже штатного отсека. Монтаж осуществляется через переходную рамку с обязательным усилением несущих элементов.

Прикуриватель и гнездо прикуривателя 12V

На панели ВАЗ-2112 гнездо прикуривателя 12V расположено в нижней части центральной консоли слева от рукоятки КПП. Оно предназначено для подключения портативных электронных устройств через адаптеры и дублирует функции основного прикуривателя.

Штатный прикуриватель состоит из металлического патрона с керамическим нагревателем и пластиковой рукоятки с хромированной кнопкой. При активации (нажатии до фиксации) происходит нагрев спирали для поджига сигареты, после чего механизм автоматически отщёлкивается при достижении температуры.

Технические особенности

Напряжение питания	12V DC
Макс. нагрузка	10А (120 Вт)
Цоколь	стандартный ISO 4165
Защита	предохранитель 15А в монтажном блоке

Важные нюансы эксплуатации:

При подключении мощных потребителей (компрессор, инвертер) не превышайте допустимую нагрузку
Загрязнение контактов гнезда приводит к потере напряжения – регулярно очищайте боковые пружины
Автоматический терморазмыкатель срабатывает через 10-15 секунд после выскакивания прикуривателя

Распространённые неисправности включают оплавление пластика при коротком замыкании, ослабление пружинных контактов гнезда и перегорание предохранителя F7 (15А) в монтажном блоке салона. Для замены гнезда требуется демонтаж декоративной накладки тонкой отвёрткой.

Дефлекторы подачи воздуха на лобовое стекло

Дефлекторы (сопла) обдува лобового стекла расположены в верхней части торпедо ВАЗ-2112, непосредственно у основания ветрового стекла. Эти элементы выполнены в виде продольных горизонтальных решёток, интегрированных в пластиковую панель. Их конструкция позволяет регулировать направление воздушного потока вручную вращением подвижной центральной части.

Основная функция дефлекторов – обеспечение эффективной подачи воздуха от системы отопления и вентиляции на поверхность лобового стекла для предотвращения или устранения запотевания и обледенения. Воздух поступает через них при выборе соответствующих режимов работы печки с помощью переключателя обдува на центральной консоли.

Конструктивные особенности и обозначения

Количество: Два симметричных дефлектора (левый/правый).
Регулировка: Каждое сопло оснащено поворотным барабаном с вертикальными рёбрами:
- Вращение по часовой стрелке/против направляет поток вверх/вниз.
- Фиксированных положений не имеет – плавная настройка угла.
Маркировка: На корпусе или рядом может присутствовать схематичное обозначение в виде стилизованного лобового стекла (⎋) или надпись "Стекло".
Забор воздуха: Соединены скрытыми воздуховодами с основным патрубком отопителя.

Важно: Засорение решёток пылью или повреждение механизма вращения снижает эффективность обдува. Для очистки используйте мягкую кисть или сжатый воздух, избегая попадания жидкости внутрь воздуховодов.

Дефлекторы подачи воздуха в ноги водителя

Дефлекторы подачи воздуха в зону ног водителя расположены в нижней секции центральной консоли ВАЗ-2112, непосредственно под рулевой колонкой. Они входят в систему вентиляции и отопления салона, обеспечивая направленный поток прогретого или охлажденного воздуха к педальному узлу и ступням водителя.

Конструктивно дефлекторы состоят из пластикового корпуса с регулируемыми горизонтальными жалюзи. Управление интенсивностью потока осуществляется через общий блок климат-контроля на панели приборов, а направление регулируется вручную поворотом вентиляционных ламелей.

Особенности эксплуатации

При повороте жалюзи вверх поток воздуха направляется к грудной клетке
При опускании ламелей вниз – концентрируется в зоне ног
Полное закрытие перекрывает подачу воздуха в эту зону
Рекомендуется держать открытыми зимой для предотвращения запотевания стекол

Боковые дефлекторы обдува салона

Боковые дефлекторы обдува салона на панели ВАЗ-2112 расположены по краям торпедо, вблизи боковых окон. Они обеспечивают направленную подачу воздуха для вентиляции пространства рядом с водителем и передним пассажиром.

Каждый дефлектор состоит из пластикового корпуса, интегрированного в облицовку панели, и регулируемых горизонтальных ламелей. Поворотный механизм позволяет изменять угол воздушного потока в вертикальной плоскости.

Функции и особенности

Основные элементы управления:

Регулировочное колесо в центре дефлектора – поворачивается для открытия/закрытия воздушного потока.
Подвижные жалюзи – отклоняются рукой для точного направления воздуха влево-вправо.

Рабочие режимы:

Прямая подача на боковые зоны окон (устранение запотевания).
Боковой обдув зон водителя/пассажира.
Перекрестная вентиляция при одновременном использовании центральных сопел.

Параметр	Характеристика
Цвет	Черный, серый (зависит от цвета панели)
Совместимость	ВАЗ-2110, 2111, 2112
Ремонтопригодность	Замена без снятия торпедо

Важно: При поломке ламелей или засорении каналов возможны свисты воздуха и снижение эффективности обдува. Чистка выполняется сжатым воздухом или демонтажем узла.

Регулировка направления воздушного потока

На центральной панели ВАЗ-2112 расположены вращающиеся дефлекторы (сопла) круглой формы с горизонтальными ламелями. Их конструкция позволяет изменять вектор подачи воздуха вручную путем физического поворота корпуса сопла в нужную сторону. Основные зоны охвата: грудной/лицевой уровень водителя и переднего пассажира, зона ног, комбинированная подача.

Для точной настройки угла вертикального отклонения потока внутри каждого сопла используется отдельный регулировочный рычажок. Он расположен в нижней части дефлектора и фиксирует ламели в выбранном положении – от прямого горизонтального до направленного вниз под углом 45°. Одновременная регулировка всех дефлекторов осуществляется централизованно через переключатель на блоке климат-контроля.

Элементы управления и обозначения

Элемент/Обозначение	Функция
Дефлекторы (4 шт. на панели)	Ручной поворот корпуса для изменения горизонтального направления потока
Вертикальный рычажок на дефлекторе	Фиксация угла наклона ламелей (↑↓)
Круговой переключатель с иконкой «силуэт человека со стрелками»	Централизованное перераспределение потока между зонами: лобовое стекло/ноги/грудь

Важно: При крайних положениях вертикальных ламелей (полностью вверх/вниз) возможен характерный щелчок – это срабатывание фиксатора. Не прилагать избыточное усилие во избежание поломки.

Перчаточный ящик (бардачок): устройство

Бардачок ВАЗ-2112 представляет собой пластиковый короб, установленный перед пассажиром в центральной части торпедо. Основная конструкция включает откидную дверцу с замком, корпус с внутренним пространством для хранения и механизм крепления к торпедо. Корпус изготавливается из ударопрочного пластика, а дверца оснащается резиновым уплотнителем по контуру для защиты содержимого от пыли.

Фурнитура включает в себя замок с ключом для запирания (устанавливается на дверцу) и петли для плавного открывания. Внутреннее пространство может комплектоваться дополнительными органайзерами или отсеками для мелких предметов. На некоторых модификациях присутствует подсветка с лампочкой, автоматически включающейся при открывании.

Ключевые элементы устройства

Дверца – пластиковая панель с замком и ручкой.
Корпус – формованная ёмкость для хранения.
Замковый механизм – цилиндр с ключом и фиксатором.
Петли – шарниры для крепления дверцы к торпедо.
Уплотнитель – резиновый контур для герметизации.
Подсветка (опционально) – лампа с датчиком открывания.

Компонент	Материал	Назначение
Корпус	Пластик АБС	Основное хранилище
Дверца	Пластик + металл (замок)	Защита содержимого
Фиксатор	Стальная пружина	Удержание в закрытом состоянии

Замена перегоревших лампочек подсветки

Для замены перегоревших лампочек подсветки приборной панели ВАЗ-2112 потребуется снять комбинацию приборов. Начните с отключения минусовой клеммы аккумулятора для предотвращения короткого замыкания. Затем аккуратно подденьте пластиковую накладку рулевой колонки сверху и снизу, отсоединив её от панели.

Выкрутите два винта крепления щитка приборов, расположенных над рулевой колонкой. Потягивайте щиток на себя, отсоедините разъёмы спидометра и других датчиков, запоминая их расположение. Снятый щиток положите лицевой стороной вниз на мягкую поверхность.

Порядок замены ламп

Переверните щиток приборов тыльной стороной вверх.
Найдите круглые пластиковые колодцы с надписью "Подсветка" (обычно обозначены пиктограммой лампы).
Проверните лампочку против часовой стрелки на 20-30° и извлеките её из патрона.
Установите новую лампу типа W1.2W (12V, 1.2W) с прозрачным цоколем в патрон.
Повторите операцию для всех перегоревших элементов.

Тип лампы	Цвет свечения	Кол-во в панели
W1.2W (T5)	Белый	6-8 шт
W2W (T10)	Зелёный (для шкал)	2 шт

Важно: перед установкой щитка проверьте работоспособность подсветки, подключив аккумулятор и включив габариты. При сборке избегайте перекоса щитка – фиксируйте его без усилия до затяжки винтов.

Снятие верхней накладки приборной панели

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте крестовую отвертку с длинным жалом и пластиковый монтажный инструмент для избежания повреждений обивки.

Снимите декоративные заглушки, скрывающие крепежные винты накладки. Открутите все видимые винты крестовой отверткой, запоминая их расположение. Обратите внимание на винты возле воздуховодов обдува лобового стекла и центрального дефлектора.

Последовательность демонтажа

Аккуратно подденьте пластиковым инструментом правый торец накладки в районе водительской двери
Плавно отсоедините защелки по всей длине панели, двигаясь к центру
Освободите левую часть накладки, начиная от пассажирской двери
Отсоедините разъемы подсветки часов (при наличии) и датчика открытия люка
Извлеките накладку, удерживая ее под углом 45° для вывода из пазов

Важные нюансы: Не прилагайте чрезмерных усилий при отсоединении защелок – пластик старых панелей становится хрупким. При наличии люка проверьте крепление троса механизма открытия перед полным снятием детали.

Тип крепежа	Количество	Расположение
Винты M4x16	4 шт	Под заглушками у стекла
Пластиковые защелки	7 шт	По периметру накладки
Фиксаторы дефлекторов	2 шт	Центральные воздуховоды

После снятия проверьте состояние пластиковых клипс – поврежденные элементы подлежат замене. При установке новой накладки предварительно совместите все технологические отверстия с посадочными штырями на каркасе торпедо.

Доступ к щитку приборов для ремонта

Для проведения ремонтных работ или замены элементов щитка приборов ВАЗ-2112 требуется последовательная разборка панели. Начинать необходимо с обесточивания автомобиля, сняв клемму «минус» с аккумуляторной батареи.

Основные шаги для получения доступа:

Снятие декоративных накладок: Аккуратно подденьте пластиковыми лопатками или триммером:
- Накладку тоннеля между передними сиденьями.
- Боковые накладки центральной консоли (возле ног водителя и пассажира).
- Декоративную планку вокруг рулевой колонки.
Демонтаж элементов управления:
- Открутите винты крепления магнитолы/блока управления печкой и извлеките устройство.
- Снимите блоки кнопок подрулевых переключателей (если мешают доступу).
Отсоединение центральной консоли:
- Выкрутите все крепежные винты (обычно расположены в пепельнице, под заглушками, в бардачке).
- Потяните консоль на себя, отсоедините разъемы подсветки и провода прикуривателя.
Снятие комбинации приборов:
- Открутите 2-3 винта, фиксирующие щиток сверху (видны после снятия консоли).
- Аккуратно потяните приборный узел на себя.
- Отсоедините все электрические разъемы с тыльной стороны (запомните или сфотографируйте расположение!).

После извлечения щитка становятся доступны лампы подсветки, стрелки, платы и механизмы спидометра/тахометра. При обратной сборке соблюдайте последовательность действий в обратном порядке, особое внимание уделяя надежной фиксации разъемов и отсутствию пережатых проводов.

Диагностика неработающих указателей

При отказе одного или нескольких индикаторов на приборной панели ВАЗ-2112 первым делом исключите перегорание лампы накаливания. Снимите панель приборов, демонтируйте проблемный указатель и проверьте целостность нити накала визуально или мультиметром. Убедитесь в отсутствии окисления контактов цоколя и посадочного гнезда – зачистите их при необходимости.

Если лампа исправна, проверьте наличие питания на разъёме панели при включенном зажигании. Используйте тестер: "массу" соедините с кузовом, а щупом проверьте соответствующие контакты разъёма (например: 1 – габариты, 11 – повороты, 12 – зарядка). Отсутствие напряжения указывает на проблемы в цепи до комбинации приборов.

Поиск неисправности в цепях

При отсутствии питания на разъёме панели:

Проверьте предохранитель:
- F18 (15А) – указатели поворота, стоп-сигналы
- F3 (10А) – габаритные огни
- F2 (10А) – зарядка АКБ
Исследуйте реле:
- К3 – реле поворотов (в монтажном блоке)
- К10 – реле зарядки (рядом с АКБ)
Прозвоните проводку от монтажного блока к датчикам/кнопкам и к панели приборов на обрыв или КЗ.

Важно! Для индикаторов, связанных с датчиками (зарядка, давление масла):

Лампа зарядки: при включении зажигания должна гореть. Запустите двигатель – она должна погаснуть. Если не гаснет – проверьте генератор, реле К10 и датчик напряжения.
Лампа давления масла: горит при включении зажигания и гаснет после запуска. Постоянное горение сигнализирует о низком давлении или неисправности датчика (установлен возле масляного фильтра).

Индикатор	Типовая причина отказа	Ключевые точки проверки
Указатели поворотов	Перегорел предохранитель F18, неисправно реле К3	Монтажный блок, кнопка аварийки
Зарядка АКБ	Обрыв в цепи возле генератора, отказ реле К10	Колодка генератора, реле К10
Габаритные огни	Перегорел F3, окисление контактов подрулевого переключателя	Блок предохранителей, комбинация световых приборов

Чистка контактов приборной панели ВАЗ-2112

Снятие приборной панели необходимо для доступа к контактным группам и разъемам. Отключите минусовую клемму аккумулятора, снимите декоративные накладки руля и защитный кожух подрулевых переключателей. Ослабьте крепежные винты панели приборов и аккуратно выдвиньте ее вперед.

Отсоедините все электрические разъемы на тыльной стороне щитка, запоминая их расположение. Извлеките комбинацию приборов в сборе. Найдите контактные площадки на печатной плате и колодки жгутов проводов – именно они часто покрываются окислом или грязью.

Процесс очистки

Визуально оцените состояние контактов: ищите потемнения, зеленоватый налет или следы коррозии. Для очистки подготовьте:

Ватные палочки или мягкую кисть
Специальный очиститель контактов (например, Kontakt U)
Ластик-стирательную резинку (белый, без абразива)
Безворсовую салфетку

Последовательность работ:

Продуйте плату сжатым воздухом для удаления пыли
Аккуратно потрите контактные дорожки ластиком
Нанесите очиститель на ватную палочку
Обработайте каждую контактную группу и штырьки разъемов
Дождитесь полного высыхания (5-10 минут)

Проблема	Способ устранения
Слабый контакт	Аккуратно подогните лепестки разъема
Сильная коррозия	Используйте мелкую наждачку (№1200-1500)
Остатки ластика	Удалите кистью или воздухом

Важно: Не применяйте ацетон, бензин или спирт – они повреждают пластик. После сборки проверьте работу всех приборов и подсветки до установки облицовок. Регулярная чистка раз в 3-5 лет предотвращает сбои в показаниях спидометра и тахометра.

Установка нештатных приборов в панель ВАЗ-2112

Интеграция дополнительного оборудования требует точного понимания конструкции штатной панели и наличия свободного пространства за ней. Необходимо заранее определить место монтажа новых приборов с учётом эргономики и удобства считывания показаний во время движения.

Обязательно согласуйте точки подключения с бортовой электросетью автомобиля через предохранители, избегая прямого соединения с проводкой критических систем (зажигание, ЭБУ). Для фиксации корпусов используйте кронштейны или термостойкий клей, исключая вибрации и перекосы при эксплуатации.

Ключевые аспекты монтажа

Перед установкой подготовьте:

Штатную схему электропроводки ВАЗ-2112
Контрольную лампу или мультиметр
Изоляционные материалы (термоусадка, гофра)
Инструмент для аккуратного врезки в панель (коронки, нож)

Этапы подключения питания:

Снимите минусовую клемму с АКБ
Выведите проводку через технологические заглушки панели
Подключите «+» через отдельный предохранитель:

– Для приборов постоянного действия – к линии АКБ
– Для включаемых с зажиганием – к замку или блоку предохранителей
«Массу» закрепите на кузовной болт в салоне

Тип прибора	Рекомендуемое место установки	Особенности питания
Вольтметр	Левый торец панели	Прямое подключение к АКБ
Тахометр (если отсутствует штатный)	Центральная консоль	Сигнал с катушки зажигания
Датчик давления масла	Ниша под магнитолу	Через реле с активацией при запуске ДВС

Важно: При врезке в пластиковые элементы используйте шаблоны для сохранения геометрии отверстий. Убедитесь, что провода не контактируют с подвижными частями рулевой колонки или рычагами управления. После монтажа проверьте отсутствие посторонних шумов при вибрации кузова.

Тюнинг внешнего вида панели ВАЗ-2112

Владельцы ВАЗ-2112 часто стремятся персонализировать интерьер, начиная с модернизации торпедо. Базовые решения включают замену штатных пластиковых накладок, установку подсветки приборов и оклейку декоративных элементов пленкой под карбон или дерево. Эти изменения не требуют серьезных вмешательств, но визуально освежают салон.

Для глубокой трансформации применяют полную перетяжку панели кожей или алькантарой с прошивкой контрастными нитями. Такой подход кардинально меняет восприятие интерьера, маскирует возрастные дефекты пластика и повышает уровень комфорта. Дополнительно монтируют встроенные планшеты, новые мультимедийные системы или спортивные рули, согласованные с дизайном обновленной торпеды.

Комбинированные решения

Замена рулевого колеса на спортивную версию с отделкой, перекликающейся с новой панелью.
Интеграция современных гаджетов: крепления для смартфонов, беспроводные зарядки в зоне торпедо.
Модернизация приборной панели: установка цифровых дисплеев или подсветки переменного цвета.

Сравнение материалов для перетяжки

Материал	Срок службы	Сложность монтажа
Искусственная кожа	3-5 лет	Средняя
Алькантара	5-7 лет	Высокая
Тканевая обивка	2-4 года	Низкая

Список источников

При подготовке материала о панели приборов ВАЗ-2112 использовались проверенные технические источники, содержащие документацию и визуальные данные от производителя и экспертных сообществ. Эти материалы обеспечивают точность описаний, обозначений и визуального представления компонентов.

Ключевые ресурсы включают официальные руководства, специализированные автомобильные издания и наглядные фотоматериалы, демонстрирующие конструктивные особенности панели. Все источники прошли перекрестную проверку для соответствия техническим характеристикам модели.

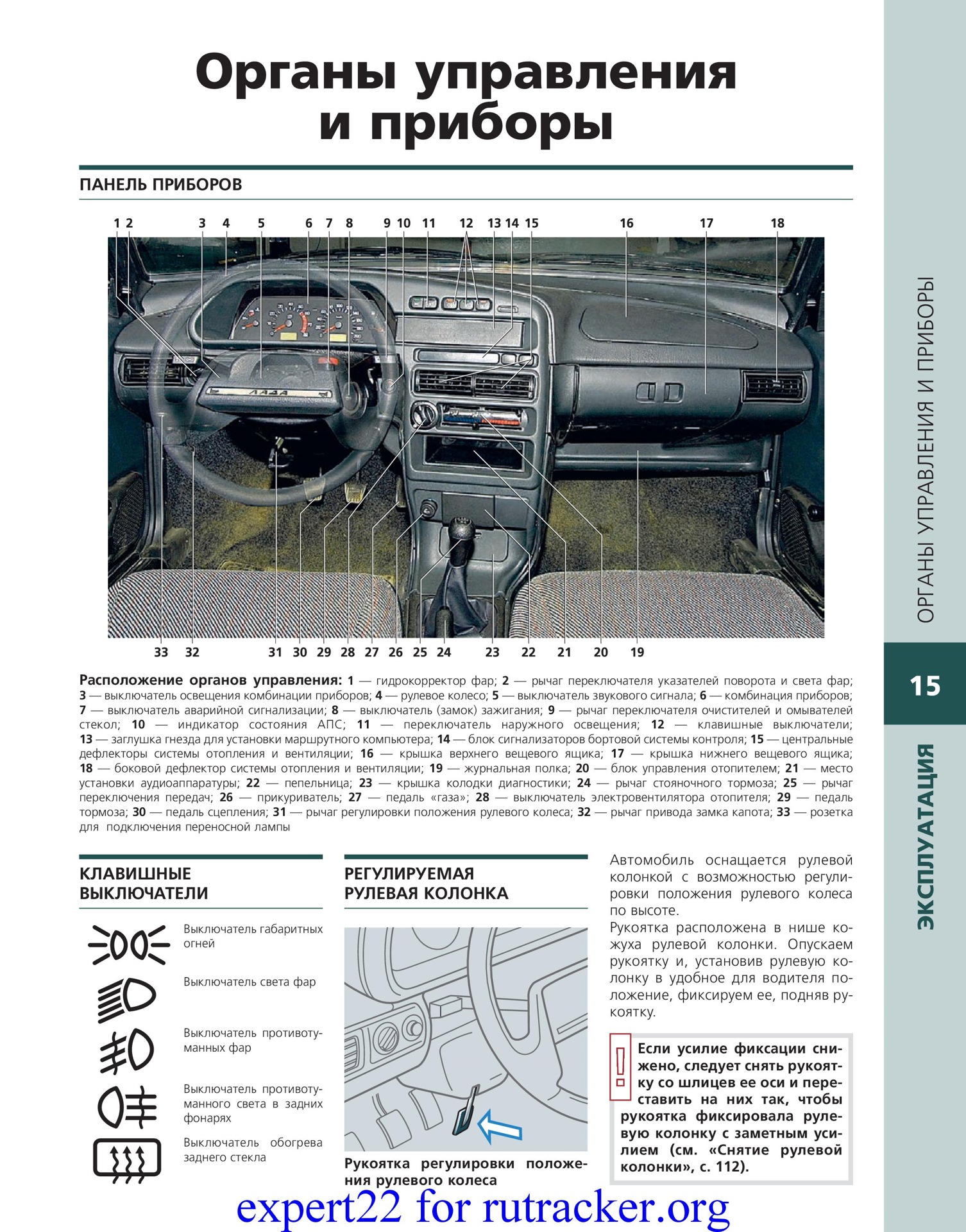

Официальное руководство по эксплуатации ВАЗ-2112 - детальное описание элементов панели, назначение индикаторов и органов управления.
Каталог запасных частей АвтоВАЗ - схемы узлов приборной панели с заводскими обозначениями и номенклатурными номерами.
Фотогалереи диагностических центров - изображения штатной и модифицированной панели приборов в различных состояниях (рабочее/неисправное).
Технические отчеты сервисных мастерских - анализ типовых неполадок, расположения предохранителей, расшифровка сигнальных ламп.
Профильные автомобильные форумы (Lada.Online, Drive2) - пользовательские фотоотчеты по разборке, тюнингу и ремонту панели.
