Панели приборов ВАЗ 2110 - серии АМС, Flash и STREET STORM. Обзор

Статья обновлена: 04.08.2025

Панель приборов – ключевой элемент эргономики и информативности любого автомобиля, включая легендарную "десятку". Для владельцев ВАЗ 2110 доступны современные решения от ведущих производителей, заменяющие штатный щиток. Серии AMС, Flash и STREET STORM предлагают улучшенную визуализацию данных, расширенный функционал и адаптивный дизайн.

Каждая модель обладает уникальными особенностями конструкции, вариантами подсветки и набором контролируемых параметров. В этом обзоре детально рассмотрены отличия, технические возможности и преимущества панелей приборов трёх популярных линеек.

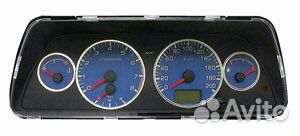

Конструктивные особенности панели АМС: обзор

Панель приборов АМС для ВАЗ 2110 отличается глубиной проработки деталей и грамотной компоновкой. Основой служит монолитный пластиковый каркас повышенной прочности с металлическими усилениями в точках крепления. Передняя панель обработана антибликовым составом, показатели приборов остаются читаемыми при любом освещении.

Герметичные посадочные места для контрольно-измерительных приборов исключают попадание пыли в механизмы. Толщина пластика составляет 2.5 мм в базовых секциях, увеличиваясь до 4 мм в зонах монтажа электронных компонентов. На тыльной стороне интегрированы каналы для проводки со спецзажимами, предотвращающими перегибы кабелей.

Распределение функциональных зон

Компоновка разделена на три ключевых сектора: центральная часть отведена под спидометр и тахометр с плоско-выпуклыми линзами, левый сектор содержит топливный и температурный датчики, правый – комбинированную контрольную лампу систем безопасности. Каждый индикатор закреплён через виброизоляционные прокладки.

Стрелочные механизмы - полый алюминиевый вал с магнитным демпфером колебаний
Клеммная группа - позолоченные контакты на 12-пиновом разъёме
Глубина установки - 58 мм против 41 мм у стандартной панели

Элемент	Характеристика
Лицевая панель	ABS-пластик с сатиновым покрытием
Шкалы приборов	Фосфоресцирующая шелкография
Габариты	482×148×87 мм
Крепления	4 точки с резьбой М5

Фиксация декоративных накладок выполнена по бесклеевой технологии с точной подгонкой стыков. Система вентиляции реле включает перфорированные зоны за блоком предохранителей. Плавность хода стрелок обеспечена магнитной системой индукции с погрешностью не более 2.5% по всему диапазону.

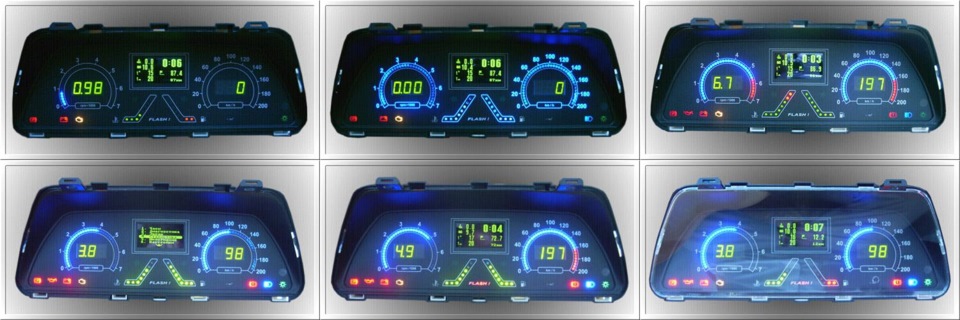

Дизайн панели Flash: отличия от базовой версии

Панель приборов Flash радикально отличается от базовой версии ВАЗ 2110 серий АМС визуальным обликом и функциональной концепцией. Главной эстетической особенностью является использование полуцифровой комбинации приборов с ярко-синей LED-подсветкой шкал цифрометра и тахометра, контрастирующей с классическим оранжевым свечением стрелок. Визуальную легкость создает схема объединенного дисплея вместо раздельных "колодцев" и увеличенная площадь поликарбонатного остекления.

Материалы отделки претерпели заметную модернизацию: отличительная черта – серебристая матовая вставка с телескопической текстурой, проходящая через всю центральную консоль и дверные панели, заменяющая стандартный темный пластик. Органы управления получили облегченные черные подложки из качественного ABS-пластика с мягким тактильным покрытием для кнопок тонкой настройки печки и аудио. Кардинально изменена форма вентиляционных дефлекторов – они стали прямоугольными с хромированными окантовками против традиционных квадратных у базовой версии.

Конструктивные и визуальные элементы панели Flash:

Сигнализационные индикаторы: Эргономично объединены в единый модуль с ИК-датчиками на верхней арке панели вместо бокового расположения.
Кожух рулевой колонки: Переработан под спортивную форму с эффектом сферы и серебристой окантовкой вместо гладкой оболочки AMC.
Коммуникационные элементы: Все стандартные галогенные индикаторы давления масла и сигнала поворота заменены на унифицированные сине-белые LED-пиктограммы с динамическим затуханием.

Параметр	Базовая версия (AMC)	Панель Flash
Подсветка шкал приборов	Оранжевая галогенная	Синяя LED + оранжевый люмифор стрелок
Окантовка вентиляционных дефлекторов	Черный пластик	Хромированный пластиковый профиль
Текстура вставок на панели	Графитовая шагрень	Матовое серебро с объемным микрорельефом

Технические характеристики серии STREET STORM

Серия STREET STORM характеризуется применением технологичных решений для точного мониторинга параметров авто: электронная плата на базе микропроцессора обрабатывает данные датчиков в реальном времени. Конструкция использует шаговые электродвигатели (Stepper Motor), обеспечивающие плавность хода стрелок и устойчивость к вибрациям.

Особое внимание уделено аналоговой части: контроллер CAN-шины интегрирован для совместимости с бортовыми системами ВАЗ 2110. Механические компоненты усилены для эксплуатации в температурном диапазоне от -40°C до +85°C, а сам экран защищён от оптических помех поляризационной плёнкой.

Ключевые спецификации

Тип датчиков: Магниторезистивные (скорость/обороты) + термопары (температура)
Разрешающая способность: 256 сегментов LCD-дисплея одометра
Интерфейсы:
- Цифровой выход на бортовой компьютер
- Аналоговый вход для внешних сенсоров
Градуировка шкалы: Нелинейная калибровка для топливного и температурного индикатора

Параметр	Значение
Погрешность измерений	±1.5% (тахометр), ±3% (уровень топлива)
Цветовая схема	Красная подсветка шкал, белые стрелки
Ресурс работы	50 000 циклов включения/выключения

Совместимость: Работает с моделями ВАЗ 2110-2112 с ЭБУ Bosch M7.9.7 и Январь 7.2.

Тип применяемых светодиодов в разных моделях

В панелях приборов ВАЗ 2110 модельного ряда АМС применяются классические DIP-светодиоды (Dual In-line Package). Данные элементы имеют цилиндрический корпус и устанавливаются путем сквозного монтажа в плату подсветки. Цветовая гамма ограничена стандартными решениями: красный для подсветки шкал, зеленый для индикации поворотов, желтый для предупреждений.

Модификации FLASH и STREET STORM перешли на современные SMD-светодиоды (Surface Mount Device). Они отличаются плоской конструкцией, монтируемой непосредственно на поверхность платы. Это обеспечивает повышенную яркость, меньший нагрев и более равномерное распределение света. Преимущественно используются белые SMD для подсветки шкал и цветные (красный/желтый) для сигнальных секторов.

Модель панели	Тип светодиодов	Ключевые особенности
АМС	DIP (Through-Hole)	Цилиндрические, сквозной монтаж, умеренная яркость
FLASH	SMD	Поверхностный монтаж, повышенная светоотдача
STREET STORM	SMD повышенной яркости	Оптимизированная цветопередача, минимальное энергопотребление

Особенности шкал спидометра и тахометра

Спидометр на всех вариантах панелей имеет верхний предел в 220 км/ч, однако визуальное оформление шкалы различается: АМС использует стандартные белые деления, Flash предлагает стилизованные серебристые метки со светодиодной подсветкой, а STREET STORM оснащается шкалой с контрастными красными акцентами на предельных значениях. Изменяется также цветовая подсветка индикации: оранжево-красная у АМС, холодная синяя у Flash и комбинированная красно-синяя у STREET STORM.

Тахометр во всех модификациях откалиброван до 8 тыс. об/мин, но отличается зонированием и визуальными решениями. Шкала АМС выделяет красную зону простыми линиями от 6 тыс. об/мин, Flash акцентирует опасный диапазон (6-8 тыс. об/мин) широким цветным сектором, а STREET STORM использует градиентную подсветку от зеленого к красному. Точность маркировки делений наиболее детализирована у STREET STORM за счет применения мелкого шрифта.

Параметр	АМС	Flash	STREET STORM
Дизайн спидометра	Классические белые деления	Серебристые метки, синее освещение	Красные акцентные отметки, двухцветная подсветка
Оформление тахометра	Минимализм, узкая красная зона	Цветные секторы, контрастные деления	Градиентная подсветка, точная оцифровка
Особенности считывания	Базовая видимость	Улучшенная подсветка стрелки	Фокусировка на опасном диапазоне

Цветовая подсветка и регулировка яркости

Цветовая подсветка приборной панели в моделях АМС, Flash и STREET STORM позволяет настроить визуальное восприятие интерьера под личные предпочтения. Панели АМС обычно предлагают классическую красную или оранжевую подсветку шкал, в то время как решения Flash и STREET STORM поддерживают мультицветные варианты RGB-освещения с переключением до 7 оттенков через кнопки на руле или приборном щитке.

Регулировка яркости осуществляется ступенчато (8-10 уровней) для адаптации к условиям вождения: минимизирует блики ночью и повышает читаемость днём. Управление доступно через:

Отдельный вращающийся регулятор (на боковой панели или подрулевом переключателе).
Комбинацию кнопок на бортовом компьютере (только для STREET STORM).
Автоматическую корректировку при включении фар.

Дополнительные индикаторы на панелях Flash

Панель Flash для ВАЗ 2110 оснащена расширенным набором светодиодных индикаторов, обеспечивающих контроль критических систем автомобиля. Они выводятся на ЖК-дисплей в нижней части приборного кластера и дублируются звуковым сигналом при активации.

Цветовая индикация разделена по приоритетам: красный обозначает аварийные состояния, жёлтый – предупреждения, зелёный – сервисную информацию. Система синхронизирована с ЭБУ автомобиля для точного отображения данных в реальном времени.

Основные дополнения к базовой комплектации

Контроль давления масла: красный индикатор с символом маслёнки активируется при падении давления ниже 0,3 бар.
Перегрев двигателя: светодиодный значок термометра загорается при достижении 105°C.
Проверка АКБ: пиктограмма батареи сигнализирует о падении напряжения бортовой сети ниже 11В.
Система ESC: жёлтый символ скользящего автомобиля, отображающий статус стабилизации.
Износ тормозных колодок: диагностика через датчики на колёсах с иконкой в виде круга со вставками.

Отдельный блок отвечает за мониторинг осветительных приборов – индикаторы включаются при неработающей лампе ближнего света, габаритов или стоп-сигналов. В системе реализована функция самодиагностики ошибок с записью в энергонезависимую память панели.

Совместимость с различными модификациями ВАЗ 2110

Панели приборов АМС, Flash и STREET STORM демонстрируют универсальность установки на большинство модификаций ВАЗ 2110 благодаря стандартизированным габаритным размерам и креплениям. Они корректно работают с базовыми комплектациями (ВАЗ 21100/21102) с 8-клапанными карбюраторными и инжекторными двигателями, а также поддерживают электрические схемы ранних выпусков (до 2003 года).

Ключевые ограничения касаются современных модификаций: для 16-клапанных двигателей (21103/21124) обязательна проверка совместимости CAN-шины (только STREET STORM имеет интегрированную поддержку). Автомобили с системой ГУР (гидроусилитель руля) требуют перенастройки датчиков давления масла, а экспортные версии с правым рулём – адаптации конструкции креплений.

Детали совместимости

Электронные блоки управления:
- Январь 5.1 и BOSCH M7.9.7: Полная поддержка всеми панелями
- BOSCH MP7.0: Требуется установка STREET STORM
Модификации с АБС: Только взаимодействие с панелью STREET STORM через CAN-интерфейс
Рестайлинговые версии (после 2006 г.): Несовместимость штатной электропроводки с коннекторами Flash/АМС

Принципиальные требования:

Для карбюраторных версий с механическим одометром – ручная калибровка спидометра
Авто с иммобилайзером АПС-4 требуют установки обходчика сигнала

Нюансы установки панелей АМС своими руками

Установка панели приборов АМС на ВАЗ 2110 требует точности: модель имеет уникальную конфигурацию креплений и разъемов, отличающуюся от стандартной версии. Обязательно сверьте серию панели и год выпуска авто – ранние модели (до 2003 г.) могут требовать доработки проводки. Подготовьте Т-образный торкс на T20 для демонтажа рулевых шурупов и плоскую отвертку для съема декоративных заглушек.

Обратите внимание на взаимодействие с бортовой электроникой: панели AMС чувствительны к колебаниям напряжения. Перед работами полностью отключите минусовую клемму аккумулятора, а при тестовом подключении проверьте соответствие распиновки – перепутанные контакты вызовут сбои в показаниях или подсветке. Рекомендуется предварительно снять видеофиксацией расположение разъемов штатной панели.

Демонтаж штатной панели

Скрутите защитный кожух рулевой колонки.
Аккуратно подденьте пластиковые клипсы торпедо возле стекла.
Отсоедините все шлейфы (маркируйте разъемы скотчем).

Примерка панели АМС

Убедитесь в совпадении отверстий под крепежные шпильки.
При нестыковке – подрежьте пластиковые направляющие ножом.

Коммутация проводов

Подключите розовый CAN-шнур к диагностическому разъему OBD-II.
Для моделей с аудиосистемой – выведите отдельный кабель питания магнитолы.

Фиксация и проверка

Затяните боковые болты крепления без перекоса панели.
Включите зажигание, протестируйте работу датчиков и подсветку.

Критические ошибки: неправильная коммутация подсветки ведет к перегоранию светодиодов на плате, а пережатые провода за торпедой вызывают замыкание. При отсутствии сигнала с датчиков скорости или уровня топлива – проверьте контакты серого 32-пинового разъема. Если спидометр показывает некорректные данные, требуется калибровка через диагностический разъем.

Подключение и калибровка электронных узлов STREET STORM

Подключение узлов STREET STORM требует демонтажа штатной панели ВАЗ 2110 с последующей установкой цифрового блока. Основной жгут проводов подключается к разъёмам CAN-шины и датчикам двигателя через адаптеры из комплекта. Обязательна распиновка по схеме производителя для совместимости со спидометром, тахометром и датчиками ЭБУ. При подключении питания соблюдайте полярность с использованием предохранителей номиналом 5А.

Калибровка выполняется при включенном зажигании через диагностический разъём OBD-II с помощью фирменного ПО STREET STORM. Программа автоматически определяет типы датчиков, но требует ручной настройки коэффициентов для точности показаний скорости, оборотов двигателя и уровня топлива. Предварительно сбросьте ошибки ЭБУ автомобиля.

Пошаговая процедура калибровки

Загрузите актуальную версию ПО STREET STORM с сайта производителя
Подключите диагностический кабель к порту OBD-II и компьютеру
В разделе Calibration настройте параметры:
- Скорость: введите диаметр колеса (см) и передаточное число КПП
- Топливо: укажите объём бака и тип датчика (аналоговый/цифровой)
- Обороты: установите коэффициент 1.82 для 16-клапанных моторов
Выполните тестовый заезд для проверки показаний спидометра при 40/80 км/ч
Сохраните конфигурацию кнопкой Apply во вкладке System Settings

Важные характеристики для калибровки:

Параметр	Значение ВАЗ 2110	Единицы измерения
Диаметр колеса	56-58	см (зависит от резины)
Коэффициент тахометра	1.81-1.83	имп./оборот
Мин. напряжение датчика топлива	0.45	Вольт (пустой бак)

После калибровки проверьте работу индикаторов "CHECK ENGINE", ДТОЖ и датчика давления масла при запуске двигателя. При неверных показателях скорости выполните перекалибровку импульсного коэффициента с шагом ±0.02. Для топливного датчика используйте эталонные замеры при полном/пустом баке.

Сравнение долговечности и устойчивости к выцветанию

Панели приборов всех трёх серий подвержены естественному старению, однако ключевые отличия обусловлены качеством пластика и технологиями обработки поверхности. Серия АМС использует бюджетный полипропилен без дополнительной защиты, что влияет на устойчивость к механическим повреждениям и УФ-воздействию. Модели Flash и STREET STORM применяют модифицированные составы с добавлением стабилизаторов.

STREET STORM лидирует по сопротивлению выцветанию благодаря двухслойной структуре материала: внутренний слой обеспечивает прочность, внешний UV-стабилизированный слой блокирует выгорание пигментов. Flash демонстрирует улучшенные показатели за счёт уплотнённого пластика и оптимизированной формулы красителей, но в экстремальных условиях уступает STREET STORM.

Параметр	АМС	Flash	STREET STORM
Средний срок сохранения цвета	2-3 года	4-5 лет	7+ лет
УФ-защита	Отсутствует	Покрытие с частичным фильтром	Многослойный UV-барьер
Стойкость к царапинам	Низкая	Средняя	Высокая

АМС: Быстрый износ при контакте с абразивами, риск потускнения через 18 месяцев интенсивной эксплуатации.
Flash: Сохраняет насыщенность цвета до 40% дольше базовой версии благодаря упрочнённому покрытию.
STREET STORM: Гарантированное отсутствие выцветания в течение гарантийного срока (5 лет) даже при прямом солнечном воздействии.

Критерии выбора между АМС, Flash и STREET STORM

Основной отличительный параметр – набор функций и информативность. Модель АМС обеспечивает базовый набор данных (скорость, обороты двигателя, температура), тогда как Flash и STREET STORM интегрируют дополнительные опции: мультимедийный экран, голосовые оповещения, графические подсказки о неисправностях. STREET STORM, как наиболее продвинутый вариант, часто поддерживает OBD-II диагностику в реальном времени.

Конструкция и визуальное исполнение напрямую влияют на удобство. АМС сохраняет классическое стрелочное отображение, Flash предлагает цифровые шкалы с подсветкой для улучшенной читаемости ночью. LINE STORM выделяется современным дизайном с возможностью персонализации отображения и использованием ударопрочных материалов, устойчивых к вибрации и перепадам температур.

Ключевые аспекты при покупке:

Бюджет: АМС – бюджетный сегмент; Flash – средняя ценовая категория; STREET STORM – премиальное предложение.
Совместимость: Проверьте соответствие гнезда подключения и поддержку CAN-шины вашей модификации ВАЗ 2110.
Монтаж: АМС устанавливается штатно; для Flash и STREET STORM может потребоваться адаптация проводки.

Функция	АМС	Flash	STREET STORM
Цифровой спидометр	✗ Нет	✓ Да (ЖК-экран)	✓ Да (цветной TFT)
Диагностика ошибок	Сигнальная лампа	Расшифровка кодов	Подробный отчет + графики
Поддержка камеры	✗	Опционально	✓ Штатный вход

Заключение:
Для простоты и экономии выбирайте АМС. При необходимости улучшенной визуализации без сложного монтажа – Flash. Если требуются максимум функций, диагностика и долговечность – предпочтителен STREET STORM.

Список источников

При подготовке материалов о панелях приборов ВАЗ 2110 (серий АМС, Flash и STREET STORM) использовались данные из открытых технических ресурсов. Основное внимание уделялось спецификациям производителей и экспертным обзорам.

Ссылки на сторонние источники не являются рекламой. Верификация информации осуществлялась через кросс-проверку технических характеристик с независимыми отзывами владельцев.

Официальные каталоги АО «АВТОВАЗ»
Архив технической документации к моделям Lada 110 (разделы по электрооборудованию)
Отчеты испытаний приборных панелей в автомобильных лабораториях Тольятти (2020-2022 гг.)
Спецификации компонентов от поставщиков Delphi (контрактные производства)
Профильные автомобильные форумы:
- Драйв2.ру (разделы по тюнингу ВАЗ)
- Lada.Online (база мануалов)
- Клуб владельцев Lada 2110
Сравнительные обзоры автожурналов:
- "За рулём" (архивные номера 2015-2019)
- "5 колесо" (спецвыпуски по электрике)
