Парктроники на 8 датчиков - передние и задние

Статья обновлена: 18.08.2025

Современные парковочные радары перестали быть роскошью, превратившись в необходимое оснащение для безопасного маневрирования.

Комплексы с 8 датчиками обеспечивают непрерывный контроль пространства вокруг автомобиля: 4 сенсора контролируют задний бампер, еще 4 – передний.

Такая система исключает слепые зоны при парковке, предупреждая о препятствиях спереди при движении и сзади при заднем ходе.

Двойная защита значительно снижает риск повреждения бамперов и кузова в стесненных условиях.

Принцип работы ультразвуковых парктроников

Ультразвуковые датчики парктроника функционируют по принципу эхолокации. Каждый датчик излучает короткие высокочастотные звуковые импульсы (обычно 40-50 кГц), неразличимые человеческим ухом. Эти волны распространяются в окружающем пространстве со скоростью звука.

При столкновении с препятствием звуковые волны отражаются и возвращаются к датчику. Встроенный микрофиксирует отражённый сигнал, а электронный блок рассчитывает расстояние до объекта на основе времени задержки между отправкой импульса и получением эха.

Ключевые этапы работы

Генерация импульса электронным блоком управления
Излучение ультразвуковой волны пьезоэлектрическим элементом датчика
Фиксация отражённого сигнала тем же датчиком
Расчёт расстояния по формуле: Расстояние = (Скорость звука × Время задержки) / 2
Передача данных в центральный процессор для анализа

Компонент	Функция
Пьезокерамический излучатель	Преобразует электрические сигналы в ультразвуковые волны
Приёмный микрофон	Улавливает отражённые звуковые колебания
Электронный блок	Рассчитывает дистанцию и управляет оповещением

Важно: Датчики работают циклично и попеременно, что предотвращает взаимные помехи между соседними сенсорами. Система из 8 датчиков (4 спереди + 4 сзади) обеспечивает полный охват периметра автомобиля.

Точность измерений зависит от:

Погодных условий (туман, дождь)
Поверхности препятствия (мягкие материалы поглощают звук)
Чистоты поверхности датчика

Преимущество 8 датчиков перед 4-сенсорными системами

Главное отличие заключается в полном круговом контроле пространства вокруг автомобиля. Восемь датчиков (4 спереди и 4 сзади) исключают "мертвые зоны" по бокам бамперов, которые неизбежны в 4-сенсорных системах (только задних или только передних). Это критически важно при маневрах в узких парковочных карманах или при объезде неожиданных препятствий типа низких столбиков или камней.

Система обеспечивает более раннее и точное предупреждение за счет увеличенной зоны охвата. Боковые датчики фиксируют объекты под углом до 45° от оси автомобиля, что позволяет:

Обнаруживать препятствия при диагональном движении (например, при заезде в гараж "елочкой")
Контролировать бордюры и ступени при перпендикулярной парковке
Снижать риск повреждения бамперов при маневрировании между столбами или стойками

Технические отличия

Критерий	4 датчика	8 датчиков
Зона покрытия	Только прямые участки бамперов	Передний/задний бампер + угловые сектора
Минимальная высота препятствия	От 50 см	От 30 см
Радиус обнаружения объектов	До 1.8 м	До 2.5 м

Важно: 8-сенсорные системы поддерживают интеллектуальное переключение между зонами – при включении передней передачи автоматически активируются оба контура контроля, тогда как 4-датчиковые обычно работают раздельно. Дополнительные преимущества включают:

Синхронизацию с камерой заднего вида для визуализации траектории
Режим "панорамного" оповещения с индикацией точного сектора угрозы
Автоматическую калибровку чувствительности под скорость движения

Оптимальное расположение передних датчиков на бампере

Правильная установка передних датчиков парктроника критична для точного обнаружения препятствий при парковке и маневрировании на низких скоростях. Основная задача – обеспечить максимальный охват потенциально опасных зон перед автомобилем, исключая "мертвые" участки и минимизируя ложные срабатывания от неровностей дороги.

При размещении 4 передних датчиков (в комплекте 8 датчиков – 4 спереди + 4 сзади) учитывают геометрию бампера, наличие номерного знака, декоративных элементов и противотуманных фар. Центральные датчики отвечают за зону прямо перед капотом, а крайние – за углы, где риск столкновения с бордюрами или столбами наиболее высок.

Ключевые принципы размещения

Высота от земли: 45-65 см. Слишком низкая установка провоцирует ложные сигналы от дорожного покрытия, слишком высокая – не "увидит" бордюры.
Равномерное распределение: Датчики располагают по всей ширине бампера с акцентом на углы:
1. Два центральных датчика – симметрично относительно оси авто, отступ 30-40 см друг от друга.
2. Два крайних – максимально близко к углам (10-15 см от края бампера), но не вплотную к изгибам.
Ориентация: Строго перпендикулярно направлению движения. Наклоны искажают зону действия.

Зона бампера	Рекомендуемое кол-во датчиков	Особенности
Центральная часть	2	Защита от столкновений "в лоб" (стойки, ограждения)
Боковые секции (ближе к углам)	2	Контроль парковочных столбиков, бордюров, других авто

Важно: Избегайте монтажа в зонах с агрессивной перфорацией, рельефными узорами или металлическими вставками – это нарушает акустические волны. При наличии радиатора системы охлаждения за бампером отступите от него минимум 15-20 см для корректной работы.

Правильная установка задних сенсоров: схема размещения

Корректное расположение задних датчиков парктроника критически влияет на точность измерений и минимизацию ложных срабатываний. Нарушение схемы монтажа приводит к появлению "слепых зон" или хаотичным сигналам при парковке.

Для стандартной конфигурации из четырех сенсоров сзади применяется равномерное распределение по ширине бампера. Датчики должны находиться строго в одной горизонтальной плоскости без отклонений по вертикали или углу наклона относительно продольной оси автомобиля.

Ключевые параметры размещения

Высота от земли	45-60 см (зависит от клиренса)
Расстояние между датчиками	30-40 см (равномерно)
Отступ от края бампера	≥10 см с каждой стороны
Запрещенные зоны	Над металлическими усилителями, вблизи выхлопной системы

Обязательные этапы монтажа:

Разметка центральной оси бампера и симметричных точек крепления
Сверление отверстий коронкой 18-22 мм строго перпендикулярно поверхности
Фиксация сенсоров без перекосов с герметизацией соединений

Проверьте работоспособность системы до финальной сборки обшивки: все датчики должны равномерно реагировать на препятствия на расстоянии 1.5-2 метра. Избегайте зон установки номерного знака и фонарей – электромагнитные помехи искажают сигнал.

Настройка чувствительности датчиков парктроника для разных условий

Калибровка чувствительности парктроника требует понимания принципа работы ультразвуковых сенсоров. Чувствительность напрямую влияет на дальность обнаружения препятствий и частоту ложных срабатываний. Большинство 8-сенсорных систем предлагает программную регулировку через головное устройство или кнопочную панель.

Погодные факторы и тип окружающих объектов требуют адаптации параметров. Например, мокрый асфальт или рыхлый снег отражают сигнал иначе, чем твердые стены. Современные системы автоматически корректируют работу, но ручная настройка дает точный контроль.

Методы регулировки

Программная калибровка:

Активируйте режим настройки через меню магнитолы (Settings → Parking Sensors)
Выберите сенсорную группу: передние или задние
Используйте шкалу чувствительности (1-5 уровней)
Проверьте реакцию на препятствие на разных дистанциях

Ручная коррекция для специфических ситуаций:

Условия	Рекомендация	Причина
Дождь/снегопад	Увеличить на 1 уровень	Капли поглощают ультразвук
Травянистые поверхности	Снизить на 1 уровень	Ложные срабатывания от мягких объектов
Грунтовые покрытия	Средняя чувствительность	Неравномерное отражение сигнала

Особенности для 8-датчиковых систем:

Настраивайте передние и задние датчики раздельно
Корректируйте боковые сенсоры при частых ложных тревогах от бордюров
При парковке в гаражных боксах уменьшайте чувствительность угловых датчиков

Тестируйте настройки на контрольных объектах: вертикальная стена (2 метра), тонкий столб (10 см диаметр), припаркованный автомобиль. Оптимальная конфигурация достигается при стабильном обнаружении металлических преград на 1.5 м и игнорировании капель дождя на расстоянии 0.3 м.

Бюджетные модели 8-сенсорных парктроников: рейтинг 2023

В бюджетном сегменте 8-сенсорных парктроников 2023 года выделяются модели, сочетающие базовый функционал с надежной работой при доступной цене. Основной акцент производители делают на точности обнаружения препятствий (1-2.5 м), защите датчиков от влаги и простом монтаже, часто предлагая универсальные комплекты для любых автомобилей.

Ключевые критерии выбора включают тип дисплея (ЖК-экран или светодиодная шкала), наличие функции самодиагностики датчиков и устойчивость к ложным срабатываниям. При этом большинство решений эконом-класса не поддерживают интегрированную камеру или интеллектуальные режимы парковки.

Топ-5 бюджетных парктроников на 8 датчиков

Модель	Ключевые характеристики	Особенности	Средняя цена (руб.)
ParkMaster 8-FJ	Дальность 2.2 м, IP67, ЖК-дисплей	Регулируемая громкость, цветовая маркировка зон	3 200
SilverStone F8	Дальность 1.8 м, влагозащита, LED-индикатор	Запоминание препятствий, компактный блок	2 800
AVS PS-8L	Дальность 2.5 м, калибровка чувствительности	Автоотключение на скорости, безцветные датчики	3 500
ParkCity 8-Sensor Pro	Дальность 1.5 м, морозостойкость (-30°C)	Речевые оповещения, защита от помех	2 900
Falcon Eye FE-8S	Дальность 2.0 м, самодиагностика	Режим "Трейлер", OEM-покраска датчиков	3 100

ТОП-3 премиум систем парктроников с цветными дисплеями

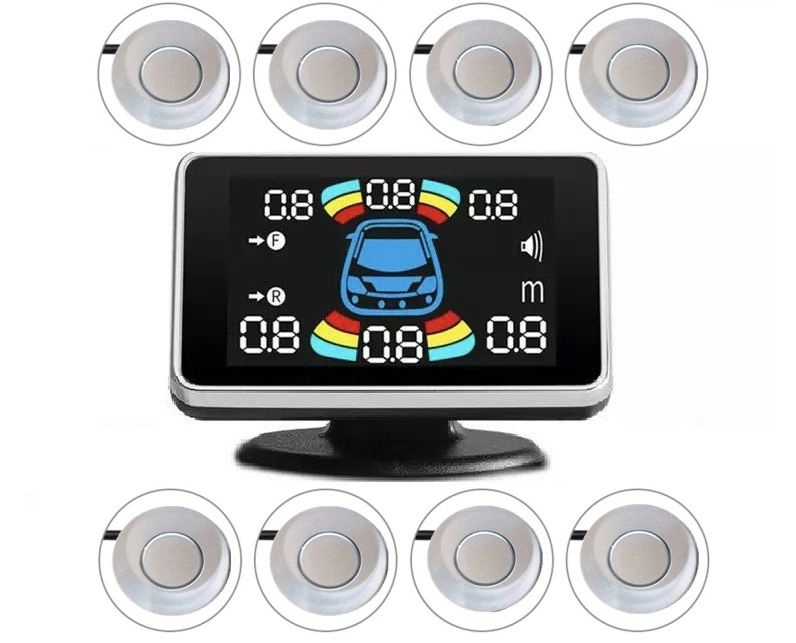

Парктроники на 8 датчиков (4 передних + 4 задних) с цветными дисплеями обеспечивают максимальный контроль при парковке, визуализируя препятствия в высоком разрешении. Цветная графика позволяет точно идентифицировать дистанцию до объектов через градации оттенков, что критично в тесных условиях.

Премиум-системы выделяются расширенным функционалом: интеллектуальной обработкой сигналов, проекцией линий траектории на дисплей, интеграцией с камерами и мультимедийными системами автомобиля. Качественная цветопередача и антибликовое покрытие экрана гарантируют читаемость информации при любом освещении.

Лучшие модели с цветными дисплеями

ParkMaster LCD-8.0 Color
Особенности: 4.3" TFT-экран с HD-разрешением, интеллектуальное игнорирование неподвижных объектов, динамические разметочные линии. Отличается кастомизацией цветовой схемы дисплея и режимом "Панорама" для одновременного вывода данных со всех датчиков.
Steelmate SP-8C Pro
Особенности: 3.5" IPS-дисплей с углом обзора 178°, голосовые предупреждения на русском языке, встроенный модуль памяти для записи парковок. Система автоматически определяет тип препятствия (металл, человек) с отображением иконок на экране.
Pandora DPS-8LC
Особенности: Беспроводная установка датчиков, 5-дюймовый экран с сенсорным управлением, совместимость с OEM-камерами. Уникальная функция – синхронизация с мобильным приложением для детального анализа парковочных маневров через 3D-визуализацию.

Инструкция по самостоятельному монтажу проводного комплекта

Подготовьте необходимые инструменты: дрель с коронкой (обычно 18-22 мм), крестовую отвертку, изоленту, рулетку, маркер, монтажный пистолет для герметика. Проверьте комплектацию парктроника: 8 датчиков, электронный блок, экран/бипер, провода с разъемами, крепежные элементы.

Обесточьте автомобиль, отсоединив клеммы аккумулятора. Определите места установки датчиков: передний бампер – на высоте 45-55 см от земли, задний – 45-60 см, равномерно распределив по горизонтали с отступом ≥ 20 см от углов. Разметку делайте строго перпендикулярно земле.

Этапы установки

Разметка и сверление
- Пометите маркером центры отверстий на бамперах
- Просверлите отверстия коронкой без усиленного нажима
- Обработайте края антикором или герметиком
Монтаж датчиков
Вставьте сенсоры в отверстия цветными метками вверх. Закрепите штатными кольцами из комплекта. Важно: ориентация всех датчиков должна быть идентичной.

Прокладка проводки

Направление	Маршрут	Фиксация
Передние датчики	Через технологические заглушки в моторном щите	Пластиковыми хомутами
Задние датчики	Через резиновые гофры в штатных проходах багажника	Изолентой к штатным жгутам

Подключение блока
ЭБУ разместите в багажнике или под приборной панелью. Красный провод питания +12В подключите к лампе заднего хода (через предохранитель), черный – к массе кузова. Желтый провод (если есть) соедините с габаритными огнями.
Финишные работы
- Закрепите экран/бипер в салоне
- Проверьте герметизацию всех отверстий
- Уберите излишки проводов, зафиксируйте жгуты

Подключите аккумулятор. Проведите тест: включите зажигание, переключитесь на заднюю передачу – система должна издать звуковой сигнал. Проверьте реакцию датчиков на препятствия на расстоянии 1-1.5 метра.

Особенности установки беспроводных парктроников на 8 датчиков

Главная сложность при монтаже заключается в точном позиционировании датчиков: передние 4 сенсора требуют размещения на бампере на высоте 45-65 см от земли с равномерным распределением по всей ширине, а задние – по аналогичной схеме, но с обязательным учетом расположения фаркопа и выхлопной трубы. Несоблюдение этих параметров приводит к "мертвым зонам" или ложным срабатываниям системы.

Беспроводная связь между блоками датчиков и основным модулем требует тщательной прокладки проводов питания: передний блок подключается к цепи габаритов или предохранителю АКБ через 5-метровый кабель, а задний – к проводке фонарей заднего хода, при этом обязательна установка встроенных предохранителей в обеих линиях. Уязвимость радиоканала к помехам от электрооборудования авто диктует необходимость экранирования соединений.

Критические этапы монтажа

Подготовка отверстий только коронкой 18-22 мм после точной разметки малярным скотчем, с последующей обработкой краев герметиком.
Фиксация сенсоров строго тыльной стороной вверх (маркировкой UP наружу) с применением идущих в комплекте уплотнительных колец.
Размещение процессорного блока в зоне минимального воздействия влаги (например, под обивкой багажника) с зазором 15 см от металлических элементов кузова.

Компонент	Требования к установке
Дисплей	На лобовом стекле или торпедо в зоне прямой видимости без перекрытия секторов обзора
Зуммер	Вблизи водителя (рулевая колонка или стойка А-типа) с виброизоляцией
Антенны	Ориентация параллельно земле на расстоянии ≥30 см от блоков управления

После физической установки обязательна калибровка: включение зажигания с последующим тестовым проездом мимо препятствий на скоростях 5-10 км/ч для синхронизации радиомодулей и проверки порогов срабатывания. Для систем с цветными дисплеями дополнительно настраивается чувствительность раздельно для передних и задних сенсоров через OBD-разъем.

Причины ложных срабатываний парктроников и способы устранения

Ложные срабатывания передних или задних парктроников на 8 датчиках возникают из-за внешних помех или технических неисправностей. Система ошибочно определяет отсутствующие препятствия, подавая звуковой сигнал или показывая ложные объекты на дисплее.

Такие ошибки характерны для комплексов с большим количеством сенсоров, так как каждый датчик требует точной калибровки и устойчивой работы. Неисправность одного элемента может провоцировать хаотичные сигналы всей системы.

Основные причины и решения

Загрязнение или физические помехи:

Причина: Грязь, снег, капли дождя или лед на поверхности датчиков.
Решение: Тщательно протереть сенсоры сухой мягкой тканью. Убедиться в отсутствии наклеек, сколов или воздушных пузырей на защитной ленте.

Некорректная установка:

Причина: Неправильный угол наклона датчиков, выступающие элементы кузова рядом с сенсорами, установка на пластиковые молдинги.
Решение: Проверить соответствие монтажа инструкции производителя. Отрегулировать угол наклона так, чтобы сенсоры были направлены строго параллельно земле.

Электромагнитные помехи:

Причина: Близкое расположение к силовым кабелям, генератору, катушкам зажигания или LED-фарам.
Решение: Проложить проводку парктроника вдали от источников помех, использовать экранированные провода. Проверить заземление блока управления.

Механические повреждения и износ:

Причина: Трещины в датчиках, окисление контактов, перетёртая проводка, попадание воды в разъёмы.
Решение: Визуально осмотреть датчики и провода. Заменить повреждённые сенсоры, обработать контакты водоотталкивающим спреем.

Программные сбои:

Причина: Ошибки калибровки после замены датчика, конфликт с другими электронными системами авто.
Решение: Выполнить сброс системы через меню борткомпьютера. При отсутствии результата – перепрошить блок управления у официального дилера.

Дополнительная проверка	Методика
Тест работоспособности	Поочерёдно закрывать датчики рукой при включённом зажигании. Молчащий сенсор – признак неисправности.
Диагностика проводки	Прозвонить мультиметром цепь от датчика до блока управления на обрыв и короткое замыкание.

Чистка и уход за сенсорами для стабильной работы

Загрязнение датчиков парктроника – основная причина ложных срабатываний, пропуска препятствий или полного отказа системы. Грязь, лед, снег, дорожная пыль и даже плотный слой воска после мойки создают барьер для ультразвуковых волн.

Регулярная очистка сенсоров (как передних, так и задних) критически важна для точного определения дистанции и предотвращения аварийных ситуаций при парковке. Игнорирование ухода приводит к снижению чувствительности и надежности всей системы.

Правила чистки и обслуживания

Методика очистки:

Используйте мягкую безворсовую салфетку или губку, смоченную теплой водой или слабым мыльным раствором.
Аккуратно протрите поверхность каждого датчика круговыми движениями, удаляя грязь, насекомых, солевые отложения.
Избегайте абразивных материалов, жестких щеток, растворителей и агрессивной химии – они повредят защитное покрытие.

Контроль состояния:

Проверяйте датчики после каждой поездки в сложных условиях (дождь, снегопад, грязные дороги).
Осматривайте на предмет механических повреждений: трещины, глубокие царапины, отслоение краски на корпусе.
Убедитесь, что сенсоры не закрашены или не заклеены (после кузовного ремонта).

Сезонные особенности:

Сезон	Риски	Действия
Зима	Ледяная корка, солевая смесь	Очищайте датчики вручную перед поездкой. Не используйте острые предметы для удаления льда.
Лето	Пыль, грязь, насекомые	Чаще мойте кузов, уделяя внимание зонам установки сенсоров. Следите за налипшими насекомыми.

Дополнительные меры:

При мойке высоким давлением не направляйте струю прямо на датчики – держите пистолет на расстоянии 30+ см.
Наносите на чистые сухие сенсоры антистатический спрей или спецсоставы для оптики – это уменьшит налипание пыли.
При частых ложных срабатываниях после чистки обратитесь в сервис – возможна неисправность датчика или блока управления.

Восстановление работоспособности парктроников после мойки высокого давления

Вода под давлением способна проникать в уплотнения датчиков и разъемы, вызывая короткие замыкания, окисление контактов или ложные срабатывания системы. Первым признаком неисправности обычно становятся ложные сигналы (например, непрерывный писк при отсутствии препятствий) или полное отключение парктроника.

Не пытайтесь сразу включать систему после мойки – дайте машине просохнуть в теплом гараже или на солнце 2-4 часа. Проверьте состояние всех 8 сенсоров: на переднем и заднем бампере не должно быть видимых повреждений, загрязнений или капель воды в зоне излучателя (металлический диск внутри отверстия).

Пошаговые действия для диагностики и восстановления

1. Визуальный осмотр и просушка:

Откройте капот и багажник, найдите блок управления парктроником (обычно за обшивками) и провода, ведущие к датчикам.
Тщательно протрите сухой тряпкой все разъемы (особенно места соединений у датчиков и блока), удалите влагу из колодок сжатым воздухом или кисточкой.
Если вода попала внутрь датчика (виден конденсат), аккуратно снимите его с бампера, отсоедините разъем и просушите феном на минимальном нагреве 5-7 минут.

2. Проверка электрических соединений:

Убедитесь, что разъемы блока управления и датчиков плотно защелкнуты, нет следов окисления (белый или зеленый налет) на контактах.
При обнаружении окисления обработайте контакты WD-40 или специальным очистителем, затем просушите.

3. Тестирование датчиков:

Включите зажигание и переведите автомобиль в режим парковки (задняя передача для проверки задних датчиков).
Поочередно прикладывайте ладонь к каждому сенсору – исправный датчик отреагирует вибрацией и коротким сигналом.
Не работающий датчик останется «немым» – потребуется его замена или дополнительная просушка.

4. Сброс системы:

Отсоедините минусовую клемму аккумулятора на 10-15 минут для перезагрузки электроники.
После подключения проверьте работу всех 8 сенсоров в режимах переднего и заднего хода.

Если проблемы сохраняются: возможны повреждение проводки, выход датчика из строя или коррозия контактов блока управления. В этом случае требуется диагностика у специалиста. Для профилактики после будущих моек закрывайте датчики липкой лентой или используйте бесконтактную сушку.

Подключение к фарам для автоматической активации системы

Автоматическая активация парктроника при включении задней фары или передачи – ключевая функция 8-сенсорных систем. Для реализации необходимо подключить блок управления к цепям задних фар через реле или напрямую к плюсовому проводу, отвечающему за габаритный свет. Это гарантирует моментальное включение задних датчиков при начале движения задним ходом без ручного управления.

Для передних сенсоров синхронизация осуществляется через плюсовой провод ближнего света фар. При этом критически важно соблюдать полярность и использовать предохранитель в разрыве цепи питания. Дополнительная настройка блока управления позволяет регулировать чувствительность активации – например, запуск системы только при скорости ниже 10-15 км/ч для предотвращения ложных срабатываний.

Ключевые этапы подключения

Определение проводов фар: с помощью мультиметра найти +12V на разъёме задней фары (активируется при включении передачи) и плюсовой провод ближнего света передних фар.
Установка реле: для изоляции цепей парктроника от штатной электропроводки автомобиля.
Прокладка проводов: от блока управления к реле и точкам подключения с обязательной защитой гофротрубой.
Настройка режимов: калибровка порога скорости активации через OBD-разъём или кнопки блока управления.

Элемент цепи	Параметры подключения	Риски при ошибке
Провод активации задних датчиков	+12V от лампы заднего хода	Некорректная работа при переключении передач
Провод активации передних датчиков	+12V от ближнего света фар	Постоянное включение системы днём
Предохранитель	5-10A в разрыве цепи	Выход из строя блока управления

Обязательна проверка мультиметром напряжения на точках подключения при работающем и заглушенном двигателе. Ошибки в коммутации могут привести к разряду АКБ или повреждению CAN-шины. Для автомобилей с ксеноновыми фарами и матричной оптикой требуется подключение через дополнительное реле для согласования с импульсным питанием.

Расшифровка звуковых сигналов при обнаружении объектов

Парктроник на 8 датчиков генерирует звуковые сигналы разной частоты и тональности для информирования водителя о дистанции до препятствий. Система анализирует данные с передних и задних сенсоров независимо, но использует единую схему звукового оповещения. Основной принцип: частота сигнала увеличивается пропорционально сокращению расстояния до объекта.

Звуковые предупреждения дублируются на дисплее графической индикацией зон риска. Большинство систем различают передние и задние препятствия по тону: например, высокие частоты для задних датчиков, низкие – для передних. Критическое расстояние активирует постоянный сигнал.

Типы звуковых сигналов

Дистанция до объекта	Характер сигнала	Рекомендуемые действия
0.8 - 1.5 м	Одиночные прерывистые писки (интервал 1.5-2 сек)	Контроль ситуации, снижение скорости
0.5 - 0.8 м	Учащённые сигналы (интервал 0.7-1 сек)	Плавное торможение, подготовка к остановке
0.3 - 0.5 м	Частые непрерывные писки (интервал 0.3 сек)	Немедленное торможение
Менее 0.3 м	Постоянный монотонный сигнал	Остановка транспортного средства

Особенности работы:

При одновременном срабатывании передних и задних датчиков приоритет у активной зоны (направление движения)
Короткий "бип" при включении зажигания – тест исправности системы
Двойной сигнал при переключении передач – активация соответствующей группы датчиков

Типичные неисправности и диагностика ошибок

Основные проблемы 8-сенсорных парктроников проявляются ложными срабатываниями, полным отказом зон или некорректным отображением расстояния на дисплее. Частая причина – загрязнение или механическое повреждение датчиков: трещины, попадание воды, налипшая грязь или снег нарушают ультразвуковые импульсы. Физические удары по сенсорам при ДТП или мойке под высоким давлением также ведут к выходу из строя.

Электрические неполадки включают окисление контактов в разъемах, обрыв/замыкание проводки, перегорание предохранителя блока управления. Нестабильное напряжение бортовой сети (менее 10В или свыше 15В) провоцирует сбои в работе электроники. Отдельно выделяют программные ошибки модуля обработки сигналов – "зависания", неверная интерпретация данных с сенсоров.

Диагностика и устранение

Первичная проверка выполняется при включении зажигания: система проводит самотест с характерным звуковым сигналом. Отсутствие инициализации указывает на проблемы с питанием или блоком управления. Для локализации неисправности:

Визуальный осмотр датчиков: очистка поверхностей, проверка целостности креплений.
Тест реакции сенсоров: при приближении руки к каждому датчику должен раздаваться прерывистый сигнал (при наличии динамика в сенсоре).
Диагностика проводки: мультиметром проверяется напряжение на разъемах (12В), целостность проводов "минуса" и сигнальных линий.

Расшифровка кодов ошибок (через OBD-разъем или звуковые сигналы) помогает идентифицировать проблемный элемент. Типичные индикации:

Симптом	Вероятная причина
Постоянный звуковой сигнал в одной зоне	Загрязнение датчика, обрыв провода
Система не активируется	Перегорел предохранитель, неисправен ЭБУ
Ложные срабатывания на ровном месте	Помехи от других устройств, низкое напряжение

Важно: после замены датчиков требуется калибровка системы. При сложных электронных неисправностях рекомендована диагностика на специализированном оборудовании для проверки CAN-шины и перепрошивки блока управления.

Замена поврежденного датчика без демонтажа всего комплекса

Основное преимущество систем с 8 датчиками – модульность конструкции, позволяющая заменять вышедший из строя элемент без снятия основного блока управления или демонтажа всей проводки. Это существенно сокращает время ремонта и исключает необходимость повторной калибровки системы.

Для успешной замены необходимо точно определить неисправный датчик. Современные парктроники обычно сигнализируют о проблеме звуковым оповещением (прерывистый сигнал) и подсветкой соответствующей зоны на дисплее. Если визуальный контроль не выявил физических повреждений корпуса или креплений, используйте диагностический режим системы согласно инструкции производителя.

Пошаговый алгоритм замены

Отключите питание: Снимите клемму с аккумулятора для предотвращения короткого замыкания.
Извлеките старый датчик:
- Аккуратно подденьте корпус датчика пластиковой монтажкой.
- Отсоедините разъем проводки, нажав на фиксатор.
Подготовьте новый датчик:
- Убедитесь в совпадении маркировки (цветовая или цифровая метка).
- Проверьте целостность уплотнительного кольца.
Установите замену:
- Соедините разъемы до щелчка фиксатора.
- Вдавите корпус в посадочное отверстие до плотного прилегания.

Важные нюансы: При замене передних датчиков учитывайте сложность доступа из-за элементов бампера. Для проверки работы после установки подключите АКБ, включите зажигание и проведите тестовое приближение к препятствию. Если система не распознает новый датчик, выполните сброс ошибок через сервисное меню (процедура указана в мануале).

Тип датчика	Особенности замены
Задний	Легкий доступ, стандартное расположение в бампере
Передний	Часто требует снятия защиты двигателя или декоративных накладок

Используйте только оригинальные датчики или совместимые аналоги – различия в характеристиках могут вызвать ложные срабатывания. При повреждении разъема или проводки потребуется частичный демонтаж обшивки для ремонта кабельной линии.

Совместимость с разными типами бамперов (пластик, металл)

Передние и задние парктроники на 8 датчиков совместимы с большинством типов автомобильных бамперов, но особенности установки и эксплуатации зависят от материала. Для пластиковых бамперов (наиболее распространенный вариант) монтаж обычно проще: датчики плотно встраиваются в предварительно просверленные отверстия без риска деформации, а цветовые решения легко адаптируются под окрашенную поверхность.

При установке на металлические бамперы (чаще встречаются на внедорожниках или коммерческом транспорте) критически важна корректная калибровка датчиков. Металл может создавать паразитные отражения сигнала, что требует точной настройки углов наклона сенсоров. Дополнительно необходимо обеспечить антикоррозийную обработку зон сверления и герметизацию крепежа для защиты от влаги.

Ключевые аспекты совместимости

Пластиковые бамперы:
- Минимальный риск ложных срабатываний
- Возможность точной колеровки корпусов датчиков
- Требуют аккуратного сверления во избежание сколов
Металлические бамперы:
- Обязательное использование прорезиненных уплотнителей
- Необходимость заземления системы при подключении
- Рекомендованы модели с защитой от наледи

Универсальные решения предусматривают регулируемые кронштейны для компенсации кривизны поверхности и термостойкие материалы корпусов (от -40°C до +80°C). Для бамперов сложной формы (например, с рельефными вставками) применяют датчики с углом обзора 120°+.

Покраска сенсоров в цвет кузова: технология и нюансы

Интеграция парктроников в 8 датчиков (4 передних + 4 задних) требует эстетического соответствия автомобилю, поэтому сенсоры часто окрашивают в цвет кузова. Процесс начинается с тщательной маскировки чувствительной мембраны датчика – единственного рабочего элемента, который должен оставаться открытым для ультразвуковых волн. Используются специальные заглушки или термостойкий скотч, предотвращающие попадание краски и лака на активную зону.

На подготовленную поверхность корпуса датчика наносится адгезионный грунт, улучшающий сцепление ЛКП с пластиком. Далее используется двухкомпонентная акриловая эмаль, идентичная заводскому покрытию автомобиля по коду RAL или VIN. Критически важно соблюдать толщину слоя: излишнее напыление может создать акустический барьер, ухудшающий чувствительность сенсора или вызывающий ложные срабатывания.

Ключевые требования и ограничения

Запрещенные материалы: Никель- или алюминийсодержащие краски ("металлики") – создают электромагнитные помехи.
Тип лака: Только мягкий акриловый лак. Керамика или "твердые" составы блокируют вибрации мембраны.
Толщина покрытия: Не более 0.15–0.2 мм. Контроль осуществляется микрометром.
Температурный режим: Сушка при +60–80°C – более высокие температуры деформируют корпус.

Важно: Производители некоторых премиальных парктроников (например, Steelmate или ParkMaster) поставляют предварительно окрашенные сенсоры. Самостоятельная перекраска таких моделей аннулирует гарантию из-за риска нарушения калибровки. Для кастомной покраски рекомендованы "нейтральные" датчики в черном или белом базовом цвете.

Параметр	Допустимое значение	Последствия нарушения
Диаметр открытой мембраны	≥ 80% от исходного	Снижение угла обзора, пропуск препятствий
Шероховатость поверхности	≤ Rz 10 мкм	Рассеивание УЗ-сигнала, увеличение "мертвых зон"
Электропроводность покрытия	0 См/м (диэлектрик)	Экранирование сигнала, помехи CAN-шине

После покраски обязательна проверка работоспособности каждого датчика в диагностическом режиме блока управления. Рекомендуется тест на реакцию к препятствиям под разными углами (15°, 30°, 90°), чтобы исключить появление "слепых" секторов из-за неравномерного слоя ЛКП.

Интеграция парктроника с камерой заднего вида

Современные парктроники на 8 датчиков (4 спереди + 4 сзади) часто оснащаются модулем синхронизации с камерой заднего вида. При включении задней передачи система автоматически активирует камеру и выводит изображение на штатный мультимедийный экран автомобиля или отдельный дисплей. Параллельно с видеотрансляцией на экране отображаются данные с ультразвуковых датчиков: графическая шкала расстояний и зоны обнаружения препятствий.

Интеграция позволяет совместить визуальную информацию с объективными показателями парктроника. Например, при приближении к преграде сзади водитель видит её на экране, одновременно получая звуковые сигналы и точное цифровое указание дистанции (например, "0,3 м"). Система автоматически переключает вывод данных при смене направления: при движении вперед экран показывает зону передних датчиков, при включении задней передачи – трансляцию с камеры и задних сенсоров.

Ключевые преимущества комбинированной системы

Синхронизация предупреждений: Звуковые сигналы парктроника дополняются визуальной подсветкой опасных зон прямо на видеоизображении
Динамическая разметка: На экран проецируются траекторные линии, меняющие кривизну в зависимости от угла поворота руля
Адаптивное отображение: При обнаружении препятствия система автоматически масштабирует картинку для детализации объекта
Мультизадачность: Возможность одновременного вывода данных с передних датчиков и камеры заднего вида в режиме Split-screen

Важно: Качество интеграции зависит от совместимости оборудования. Штатные системы обеспечивают глубокую синхронизацию (управление через головное устройство авто), тогда как универсальные комплекты требуют дополнительных переходников и ручной калибровки углов обзора камеры относительно зон сканирования датчиков.

Использование парковочного ассистента в узких гаражах

При движении в узкий гараж активируйте парктроник заранее: передние датчики срабатывают на низкой скорости (обычно до 20 км/ч), а задние – при включении передачи заднего хода. Двигайтесь минимальной скоростью, чтобы система успевала обрабатывать данные от всех 8 сенсоров. Контролируйте дисплей или звуковые сигналы, обращая особое внимание на показания крайних датчиков – они первыми обнаружат стены или колонны.

При приближении к препятствию система подаст прерывистый звуковой сигнал (1-1.5 м), который сменится на непрерывный при критичном расстоянии (менее 0.3-0.4 м). В тесных условиях останавливайтесь при первых длительных гудках. Если гараж имеет сложную форму, используйте ручное включение парктроника через кнопку – это позволит задействовать все датчики без переключения передач.

Алгоритм действий для сложных условий

Заезд:
- Подъезжайте к воротам под прямым углом
- Остановитесь при срабатывании передних датчиков
- Оцените зазоры по схеме на дисплее
Корректировка положения:
- Включите заднюю передачу для активации тыльных сенсоров
- Сдавайте назад до сигнала о минимальном расстоянии
- Повторите маневр 2-3 раза для точной центровки
Финальное позиционирование:
- Контролируйте боковые расстояния через крайние датчики
- Оставьте 30-40 см до стены спереди (зеленая зона на дисплее)
- При глухой задней стене – ориентируйтесь на красную индикацию

Важно: В гаражах с металлическими балками или неровными стенами возможны ложные срабатывания. При частых ошибках откалибруйте чувствительность датчиков в настройках или установите дополнительные отражатели на стены. Всегда дублируйте показания парктроника визуальным контролем через зеркала.

Особенности эксплуатации при отрицательных температурах

При минусовых температурах чувствительность ультразвуковых датчиков парктроника может снижаться из-за физических свойств материалов. Обледенение сенсоров или образование снежной корки на их поверхности блокирует передачу сигнала, что приводит к ложным срабатываниям или полному отключению системы. Рекомендуется перед началом движения очищать корпуса датчиков от снега, наледи и грязи сухой щеткой, избегая использования острых предметов.

Экстремальный холод влияет на электронные компоненты контроллера и проводку – пластиковые элементы становятся хрупкими, а соединительные разъемы теряют эластичность. Резкие перепады температур при заезде в отапливаемый гараж провоцируют образование конденсата внутри блоков, что повышает риск коррозии контактов. Для минимизации рисков избегайте механического воздействия на заледеневшие детали системы и регулярно проверяйте герметичность мест соединения проводов.

Ключевые рекомендации

Контроль состояния датчиков: Ежедневно удаляйте снежные наросты с поверхности сенсоров. При сильном обледенении используйте специализированные авторазмораживатели без спирта.
Защита от влаги: Обрабатывайте разъемы водоотталкивающими аэрозолями (типа WD-40) до наступления холодов для предотвращения окисления.
Поведение при ошибках: При частых ложных сигналах прогрейте салон автомобиля – это может восстановить работоспособность электроники без сервисного вмешательства.

Проблема	Последствия	Решение
Обледенение датчиков	Слепые зоны, пропуск препятствий	Механическая очистка мягкой щеткой
Замерзание конденсата в блоках	Короткие замыкания, отказ системы	Прогрев автомобиля на холостом ходу 10-15 минут
Потеря эластичности проводов	Обрыв контактов, повреждение изоляции	Избегать перегибов кабелей в мороз

Важно: При длительной стоянке в условиях ниже -25°C производители рекомендуют отключать питание парктроника через предохранитель. Штатная система самодиагностики в сильные морозы может не определять неисправности датчиков – для точной проверки дождитесь повышения температуры до -15°C и выше.

Эффективность передних сенсоров при параллельной парковке

Передние датчики парктроника критически важны при параллельной парковке, обеспечивая контроль дистанции до впереди стоящего транспортного средства. Они активируются при медленном маневрировании, предупреждая о риске столкновения с бампером при заезде в карман. Особенно полезны в условиях ограниченной видимости – при парковке между высокими автомобилями или в темное время суток.

Сенсоры точно определяют расстояние до бордюра при выравнивании положения автомобиля, предотвращая повреждение дисков и резины. В отличие от задних датчиков, которые фокусируются на траектории движения, передние отслеживают статичные препятствия в "слепой зоне" водителя, компенсируя недостаток обзора через капот.

Ключевые функции при парковке

Этап маневра	Работа передних сенсоров
Заезд в парковочный карман	Контроль зазора до впереди стоящего авто (оптимально 40-60 см)
Корректировка позиции	Фиксация приближения к бордюру при выравнивании колес
Финализация парковки	Предупреждение о столкновении с низкими препятствиями (столбики, тумбы)

Преимущества 8-сенсорной системы:

Синхронный мониторинг передней и задней зон сокращает маневры на 20-30%
Автоматическое переключение между сенсорами при смене передачи (задний ход/драйв)
Визуализация на дисплее с цветовой индикацией критических расстояний

Сравнение радиуса действия разных моделей

Радиус обнаружения препятствий варьируется у парктроников в зависимости от производителя и класса оборудования. Базовые модели обычно фиксируют объекты на расстоянии 0,8–1,5 метра, что достаточно для стандартных парковочных сценариев в городских условиях. Премиальные системы способны сканировать пространство на 2–2,5 метра, обеспечивая раннее предупреждение при движении задним ходом или в узких проездах.

Чувствительность передних и задних датчиков в 8-сенсорных комплексах может отличаться: задние сенсоры часто имеют увеличенный радиус (до 2,5 м) для контроля траектории движения, тогда как передние ограничены 1,5–2 метрами во избежание ложных срабатываний при медленной езде в потоке. На точность замеров критично влияет угол установки и загрязнение сенсоров.

Ключевые различия по категориям

Эконом-сегмент: 0,8–1,2 м (ограниченная реакция на тонкие объекты)
Средний класс: 1,2–1,8 м (баланс цены и охвата)
Премиум-системы: 1,8–2,5 м (расширенный охват + распознавание низких препятствий)

Тип препятствия	Радиус обнаружения (средний)	Особенности
Стена / автомобиль	1,5–2,5 м	Стабильное распознавание всеми моделями
Столбики / тонкие объекты	0,3–1 м	Требует датчиков высокой частоты
Кювет / неровность	До 1,2 м	Только в системах с интеллектуальной обработкой сигнала

Наибольшую стабильность на максимальной дистанции демонстрируют системы с корректировкой усиления сигнала и защитой от помех. В условиях снега или дождя радиус эффективного действия снижается на 15–40% даже у топовых моделей, что требует ручной проверки зоны парковки.

Отличия OEM-систем от универсальных комплектов

OEM-системы разрабатываются автопроизводителем для конкретных моделей, обеспечивая бесшовную интеграцию с бортовой электроникой. Они используют штатные места установки датчиков и синхронизируются с мультимедийной системой автомобиля, выводя информацию на основной экран.

Универсальные комплекты независимы от марки авто и требуют самостоятельного монтажа. Их датчики монтируются в бамперах путем сверления, а оповещения выводятся на отдельный дисплей или через мобильное приложение.

Ключевые различия

Критерий	OEM-системы	Универсальные комплекты
Интеграция	Работают через штатную CAN-шину	Автономное питание и управление
Внешний вид	Датчики окрашены в цвет кузова	Стандартные черные датчики
Индикация	Проекция на лобовое стекло/экран мультимедиа	Отдельный светодиодный дисплей
Алгоритмы работы	Учет геометрии конкретного автомобиля	Усредненные настройки

Дополнительные особенности:

OEM: Автоматическое включение при активации передачи
Универсальные: Ручная активация кнопкой или при движении задним ходом

Сложность установки OEM-решений требует участия дилерских сервисов, тогда как универсальные 8-сенсорные комплекты часто монтируются самостоятельно.

Список источников

Парктроники на 8 датчиков обеспечивают комплексный контроль периметра автомобиля за счет одновременного мониторинга передней и задней зон. Технология использует ультразвуковые сенсоры для точного определения расстояния до препятствий при парковке и маневрах на низкой скорости.

Принципы работы, критерии выбора и особенности установки таких систем освещены в специализированных технических материалах. Ниже приведены ключевые источники информации по данной теме.

Производители парковочных систем: техническая документация и руководства по эксплуатации 8-сенсорных моделей (ParkCity, ParkMaster, Sho-Me)
Статья "Устройство и классификация парктроников" в журнале "АвтоКомпоненты"
Исследование "Точность ультразвуковых датчиков в парковочных системах" (Российский автомобильный институт)
Руководство "Интеграция передних и задних парктроников в электронную систему автомобиля" (сервисный центр AVS Electronics)
Видеоинструкции по калибровке 8-сенсорных комплексов на канале "Автоэлектрика Просто"
Обсуждения на форуме "Системы помощи водителю" портала Drive2.ru с экспертной оценкой
Сравнительный тест парктроников в журнале "За рулем" (выпуск №4, 2023)
Методичка "Диагностика неисправностей парковочных радаров" (учебный центр "Автотехник")
