Патрубки интеркулера - поломки и способы их исправления

Статья обновлена: 18.08.2025

Патрубки интеркулера – критически важные элементы турбированных двигателей, обеспечивающие транспортировку сжатого воздуха от турбокомпрессора к впускному коллектору.

Нарушение их герметичности или целостности мгновенно снижает эффективность работы мотора, провоцирует потерю мощности и увеличение расхода топлива.

Своевременное выявление и устранение дефектов патрубков предотвращает серьезные повреждения силового агрегата и сохраняет его ресурс.

Диагностика раздутия трубок под давлением на работающем двигателе

Для выявления ослабленных участков и микротрещин в патрубках интеркулера, незаметных при визуальном осмотре "на холодную", применяется метод тестирования под давлением на запущенном двигателе. Этот способ позволяет имитировать реальные нагрузки турбонаддува и выявить дефекты, проявляющиеся только при рабочем давлении во впускном тракте.

Перед началом диагностики обязательна проверка надежности крепления всех хомутов и отсутствия видимых повреждений патрубков. Необходимо убедиться в исправности системы управления двигателем и отсутствии ошибок, влияющих на давление наддува. Диагностика проводится при прогретом до рабочей температуры двигателе на неподвижном автомобиле с включенным стояночным тормозом.

Порядок выполнения диагностики

Запустите двигатель и дайте ему поработать на холостом ходу 3-5 минут
Плавно увеличьте обороты до 2500-3000 об/мин и удерживайте их стабильно
Визуально контролируйте весь тракт патрубков интеркулера, особенно:
- Зоны изгибов и гофрированных участков
- Места соединений с турбиной, интеркулером и впускным коллектором
- Участки, контактирующие с элементами кузова
Отметьте места с видимым расширением или пульсацией стенок патрубка

Проверьте характерные признаки негерметичности:

Симптом	Причина
Локальное вздутие	Потеря эластичности материала
Ритмичное надувание/сдувание	Расслоение армирующего слоя
Вибрирующие участки	Ослабление хомутов
Шипящий звук	Микротрещины в резине

Повторите проверку при кратковременных пиковых нагрузках (резкое нажатие педали газа)

Обнаруженные деформирующиеся участки подлежат обязательной замене независимо от степени вздутия. Использование поврежденных патрубков приводит к потере давления наддува, обогащению топливной смеси и ускоренному износу турбокомпрессора. При отсутствии видимых деформаций, но наличии симптомов негерметичности системы (черный дым, плавающие обороты), выполните дополнительную проверку дымогенератором.

Обнаружение следов масла на соединениях интеркулера

Наличие масляных подтёков в местах стыков патрубков интеркулера – распространённый симптом, указывающий на проблемы в системе турбонаддува или вентиляции картерных газов. Масло проникает во впускной тракт через повреждённые уплотнения, избыточное давление картера или изношенные компоненты турбокомпрессора, оседая на соединениях и внутренних поверхностях воздуховодов.

Игнорирование этих следов ведёт к снижению эффективности охлаждения воздуха, загрязнению дроссельной заслонки и датчиков, а в запущенных случаях – к детонации двигателя из-за падения октанового числа топливовоздушной смеси. Регулярный осмотр стыков патрубков (особенно нижних) позволяет своевременно выявить проблему.

Основные причины и методы устранения

Типовые источники масла в соединениях:

Износ сальников турбины: масло просачивается через повреждённые уплотнения вала ротора турбокомпрессора и движется по впускному тракту к интеркулеру.
Забитый маслоотделитель системы вентиляции картера (PCV): избыточные картерные газы с масляным туманом перенаправляются во впуск, конденсируясь в патрубках.
Деформация или растрескивание патрубков: нарушение геометрии соединений и потеря эластичности резины создают зазоры для протечек.
Повышенное давление в картере: вызвано износом поршневых колец или цилиндров, что усиливает прорыв газов в систему вентиляции.

Порядок действий для диагностики и ремонта:

Очистите соединения патрубков и поверхности интеркулера от масляных отложений спецсредствами.
Визуально проверьте целостность хомутов, состояние резины патрубков (трещины, вздутия) и герметичность прилегания к штуцерам.
Оцените люфт вала турбины: поперечное качание вала более 0.5 мм или осевой люфт свыше 0.1 мм требуют замены турбокомпрессора.
Протестируйте систему PCV: отсоедините шланг от воздуховода на работающем двигателе – обильное выделение масляного тумана указывает на неисправность маслоотделителя.
Замерьте компрессию в цилиндрах для исключения проблем с ЦПГ (цилиндропоршневой группой).

Решение проблем:

Причина	Метод устранения
Износ сальников турбины	Замена турбокомпрессора или ремкомплекта
Неисправность клапана PCV	Чистка или замена маслоотделителя, установка маслоуловителя (catch-can)
Трещины в патрубках	Установка новых армированных патрубков с термостойкого материала
Высокое давление в картере	Капитальный ремонт двигателя, замена колец/поршней

После ремонта обязательна повторная проверка соединений через 500-700 км пробега. Используйте оригинальные уплотнители и качественные хомуты типа "T-bolt" для надёжной фиксации – это минимизирует риск повторного появления масла.

Проверка герметичности патрубков методом компрессорной продувки

Метод компрессорной продувки позволяет локализовать даже микротрещины и скрытые повреждения патрубков интеркулера. Для его реализации потребуется воздушный компрессор с манометром, герметизирующие заглушки и мыльный раствор.

Отсоедините все патрубки от интеркулера и турбокомпрессора, после чего заглушите их концы специальными пробками. Один из штуцеров патрубка должен быть оборудован вентилем для подключения компрессора – это обеспечит подачу воздуха в систему под контролируемым давлением.

Последовательность выполнения продувки

Подключите компрессор к штуцеру патрубка через регулятор давления
Плавно поднимите давление до 0.5-1.0 Бар (превышение может повредить элементы)
Обработайте всю поверхность патрубка мыльным раствором при помощи распылителя или кисти
Визуально контролируйте появление пузырей в течение 3-5 минут
Особое внимание уделите местам соединений, гофрам и изгибам

Критичные признаки утечки:

Стабильное образование пузырей в конкретной зоне
Свистящий звук выходящего воздуха
Падение давления на манометре компрессора

Обнаруженные повреждения отметьте маркером. Мелкие трещины можно заделать термостойким герметиком, но при расслоении резины или разрывах более 2 см обязательна замена патрубка. После ремонта повторите проверку для подтверждения герметичности.

Тип дефекта	Способ устранения
Микротрещины (до 5 мм)	Обезжиривание + герметик на силиконовой основе
Надрывы в местах хомутов	Обрезка поврежденного края (если позволяет длина)
Расслоение внутреннего слоя	Только замена патрубка

Важно: Не проводите тест при повреждении армирующего слоя патрубка – такой элемент не подлежит восстановлению. Избыточное давление (>1.5 Бар) во время проверки может вызвать вздутие резины и выдавливание заглушек.

Замена повреждённых хомутов крепления трубок интеркулера

Деформированные или корродированные хомуты провоцируют разгерметизацию системы наддува, что проявляется характерным свистом при нагрузке и падением давления турбины. Необходимо визуально оценить состояние всех крепежных элементов на интеркулере и патрубках, уделяя внимание признакам ржавчины, трещинам в металле или ослаблению фиксации.

Подберите идентичные по размеру и типу хомуты (пружинные, червячные или Т-образные), предварительно замерив диаметр патрубка. Используйте нержавеющие или оцинкованные изделия для защиты от коррозии. Снятие старого крепежа выполняйте бокорезами или отверткой, избегая повреждения фланцев трубок.

Порядок работ

Сбросьте давление в системе, отсоединив клеммы АКБ и давая двигателю остыть
Демонтируйте дефектный хомут, очистите посадочные места патрубков от грязи
Установите новый хомут без перекоса, оставив зазор 3-5 мм до края трубки
Равномерно затяните винты червячного механизма динамометрическим ключом (момент указан в ТО)
Проверьте соединение на утечки, запустив двигатель с нагрузкой

Критические ошибки:

Перетяжка, вызывающая деформацию патрубка
Использование несоответствующих по диаметру хомутов
Игнорирование замены уплотнительных колец при их износе

Регулярная ревизия хомутов (особенно после сезонной эксплуатации) предотвращает потерю мощности и нештатную работу турбокомпрессора. При частых повреждениях крепежа проверьте вибрационную нагрузку на трубки.

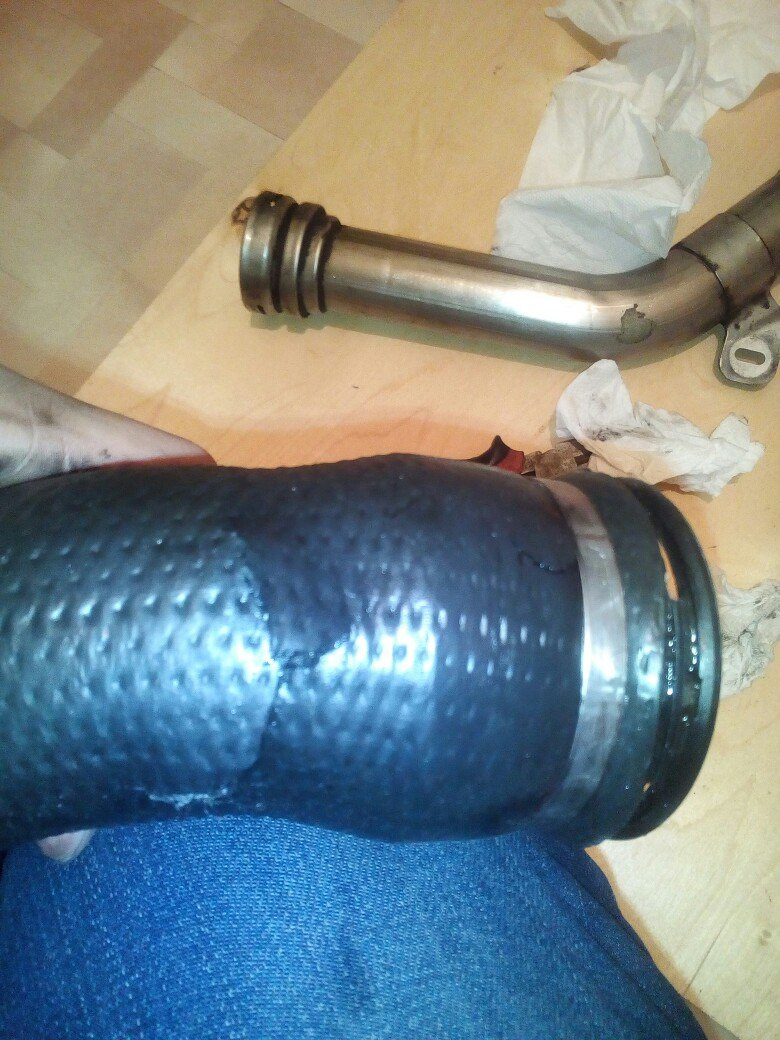

Устранение микропробоя патрубков холодной сваркой

Обнаружение микропробоя требует тщательной очистки поврежденного участка. Снимите патрубок, удалите масляные пятна, пыль и грязь с помощью обезжиривателя (бензин, спирт, специализированный очиститель). Зачистите зону вокруг трещины или отверстия мелкой наждачной бумагой до появления шероховатости, увеличивающей адгезию.

Подготовьте состав холодной сварки согласно инструкции производителя. Тщательно смешайте компоненты до получения однородной массы без разводов. Нанесите смесь на поврежденный участок толстым слоем, перекрывая пробой минимум на 1.5-2 см по периметру. Уплотните материал шпателем или вручную, обеспечивая плотное прилегание к поверхности резины.

Ключевые этапы и особенности работы

Время полимеризации: Не подвергайте патрубок нагрузке до полного отверждения (обычно 24 часа при +20°C). Ускорение сушки феном недопустимо – вызывает растрескивание.
Контроль толщины слоя: При глубоких повреждениях наносите состав в 2-3 приема с промежуточной сушкой каждого слоя 2-3 часа.
Проверка герметичности: После отверждения проведите опрессовку воздухом под давлением 1-1.5 бар, погрузив патрубок в воду для выявления пузырьков.

Фактор	Рекомендация	Риск нарушения
Температура среды	Работа при +15°C...+25°C	При +5°C и ниже адгезия падает на 40%
Остаточная деформация	Фиксация патрубка в естественном положении	Напряжение в месте ремонта при изгибе
Состав смеси	Использовать только специализированные марки для резины	Универсальные составы отслаиваются от вибраций

Холодная сварка – временное решение для аварийного ремонта. При критических повреждениях, расположении пробоя на изгибе или постоянном высоком давлении в системе (свыше 2.5 бар) обязательна замена патрубка. Повторное повреждение отремонтированного участка обычно происходит из-за усталости материала или вибраций.

Пайка крупных разрывов армированных резиновых патрубков

Крупные продольные разрывы или расслоения армированных патрубков требуют усиленного восстановления. Пайка применяется при невозможности замены элемента, обеспечивая временную герметизацию на срок до 2-3 недель. Критическое условие – отсутствие повреждений внутреннего армирующего слоя: металлическая сетка должна сохранять целостность.

Для работы необходим мощный паяльник (100+ Вт) с клиновидным жалом, припой ПОС-60, флюс на канифольной основе и резиновая заплатка от старого патрубка. Предварительно поверхность тщательно зачищается наждаком Р80-Р120, обезжиривается уайт-спиритом и прогревается феном для удаления влаги.

Технология пайки

Этапы работ:

Прогреть паяльник до 350-400°C
Нанести флюс на края разрыва и заплатки
Прижать разогретое жало к резине до появления пластификации (3-5 секунд)
Быстро ввести припой в расплавленную зону, формируя валик шва
Повторить операцию по всей длине разрыва с перехлестом 15 мм
Припаять заплатку поверх шва с полным покрытием поврежденного участка

Особенности армированных патрубков: При контакте с металлической сеткой припой образует механический замок, повышающий прочность. Толщина шва должна превышать 1.5 мм, а заплатка – перекрывать зону ремонта на 20 мм по периметру.

Контроль качества	Критерий
Визуальный осмотр	Отсутствие пор, трещин, равномерность шва
Пневмотест	Подача воздуха под 1.5 бар без пузырения мыльного раствора
Эксплуатационная проверка	Отсутствие подсоса воздуха на работающем двигателе

Важно: После пайки патрубок выдерживает давление до 0.8 бар. Решение временное – при перегреве или вибрациях шов растрескивается. Обязательна замена патрубка при первой возможности.

Полная замена деформированных пластиковых трубок интеркулера

Деформированные пластиковые патрубки интеркулера требуют обязательной замены, так как утрачивают герметичность и форму, провоцируя утечки наддувочного воздуха. Это приводит к падению давления в системе турбонаддува, снижению мощности двигателя и увеличению расхода топлива. Дальнейшая эксплуатация повреждённых элементов недопустима из-за риска полного разрушения трубки под нагрузкой.

Перед началом работ подготовьте новые оригинальные или качественные совместимые патрубки, хомуты соответствующего размера, очиститель масляных пятен (например, WD-40), ветошь и набор инструментов (ключи, отвертки, пассатижи). Убедитесь, что двигатель остыл во избежание ожогов. Для доступа к трубкам часто требуется демонтировать элементы впускного тракта или защитные кожухи – изучите схему конкретной модели автомобиля.

Последовательность замены

Сброс давления: Отсоедините клемму «массы» с АКБ. Откройте крышку маслозаливной горловины для выравнивания давления.
Демонтаж старых патрубков:
- Ослабьте хомуты крепления повреждённой трубки к интеркулеру, турбокомпрессору и впускному коллектору.
- Аккуратно снимите деформированный патрубок, проворачивая его для отрыва от уплотнительных поверхностей. Не применяйте избыточное усилие.
- Очистите посадочные фланцы интеркулера и навесного оборудования от грязи и остатков старой прокладки ветошью с очистителем.
Установка новых патрубков:
- Проверьте совпадение геометрии новых трубок со старыми перед монтажом.
- Наденьте новые хомуты на концы патрубков до установки на место.
- Нанесите тонкий слой силиконовой смазки (не масла!) на внутренние поверхности фланцев для облегчения посадки.
- Плотно насадите патрубок на все фланцы, убедившись в полном контакте по всей окружности.
Затяжка креплений:
- Равномерно затяните хомуты в соответствии с моментом, указанным производителем (обычно 8-12 Н·м).
- Проверьте отсутствие перекосов и надёжность фиксации трубки на всех точках крепления.

Контроль качества работ

Этап проверки	Метод	Критерий успеха
Визуальный осмотр	Осмотр стыков под разными углами	Отсутствие зазоров, равномерность посадки по контуру
Проверка на герметичность	Запуск двигателя, прогрев до рабочей температуры	Нет шипящих звуков утечки воздуха при нагрузочных режимах
Тест-драйв	Резкое ускорение на пониженной передаче	Отсутствие провалов мощности, стабильная работа турбины

После замены контролируйте состояние патрубков первые 100-200 км пробега. Появление следов масла на стыках или характерного свиста при разгоне свидетельствует о негерметичности – требуется повторная диагностика и подтяжка хомутов. Используйте только термостойкие патрубки, сертифицированные для систем турбонаддува.

Фиксация провисших участков трубок крепежными скобами

Провисание интеркулерных патрубков создаёт риск контакта с подвижными элементами силового агрегата или кузовными деталями, что приводит к истиранию материала, разгерметизации системы и утечкам наддувочного воздуха. Недостаточная фиксация также вызывает вибрации, ускоряющие разрушение резиновых или силиконовых соединений, особенно в зонах изгибов и стыков.

Для устранения проблемы применяют регулируемые металлические или пластиковые хомуты с кронштейнами, которые крепятся к штатным точкам на блоке цилиндров, раме или кузову. Критически важно использовать демпфирующие прокладки между скобой и патрубком для компенсации теплового расширения и снижения вибрационных нагрузок, предотвращающие перетирание материала трубки.

Технология монтажа

Определить участки провисания при работающем двигателе (визуальный контроль амплитуды колебаний)
Выбрать точки крепления скоб на неподвижных элементах конструкции
Установить термостойкие резиновые проставки между скобой и патрубком
Зафиксировать хомут с усилием затяжки 5-7 Н·м для исключения деформации

Тип скобы	Материал патрубка	Рекомендуемый шаг креплений
П-образная стальная	Резина/силикон	25-30 см
Ленточная с кронштейном	Композитные материалы	35-40 см

Контроль качества фиксации выполняется путём запуска двигателя с последующей проверкой зазоров между патрубком и соседними узлами. Допустимое перемещение трубки – не более 3-5 мм при касании рукой. Особое внимание уделяют зонам возле турбокомпрессора и впускного коллектора, где температурные деформации максимальны.

Важно: после установки скоб необходимо провести тест-драйв с резкими разгонами и торможениями для выявления скрытых вибраций. Повторный осмотр проводят через 500 км пробега для контроля состояния демпферных прокладок и надёжности креплений.

Снятие и очистка масляных отложений внутри патрубков

Масляные отложения в патрубках образуются из-за попадания картерных газов или износа турбокомпрессора, снижая пропускную способность и повышая сопротивление воздушного потока. Скопление масляного налета приводит к перегреву двигателя, потере мощности и увеличению расхода топлива, требуя незамедлительного устранения.

Для очистки подготовьте ключи (торцевые, накидные), отвертки, ёмкость для промывки, чистящие средства (бензин, изопропиловый спирт, WD-40), ветошь, щетки с мягким ворсом и средства защиты (перчатки, очки). Убедитесь в отсутствии давления в системе, отсоединив клеммы АКБ перед работами.

Пошаговая процедура очистки

Демонтаж патрубков:

Ослабьте хомуты крепления отверткой или ключом
Аккуратно снимите патрубки с интеркулера, турбины и впускного коллектора
Пометьте соединения маркером для корректной обратной сборки

Очистка внутренних поверхностей:

Обработайте масляные отложения чистящим составом с помощью распылителя или ветоши
Оставьте на 10-15 минут для растворения застарелых отложений
Удалите размягченные загрязнения щеткой с длинной ручкой
Промойте патрубки водой под давлением, полностью удаляя остатки химии

Контроль и монтаж:

Действие	Критерий качества
Проверка состояния	Отсутствие трещин, расслоений резины, следов деформации
Сушка	Полное испарение влаги сжатым воздухом или естественным способом
Установка	Правильная ориентация по меткам, плотная посадка без перекосов

Важно: Замените изношенные хомуты новыми, затягивая их с усилием 5-7 Н·м для равномерного обжатия. После сборки проверьте герметичность соединений на работающем двигателе, контролируя отсутствие подсоса воздуха.

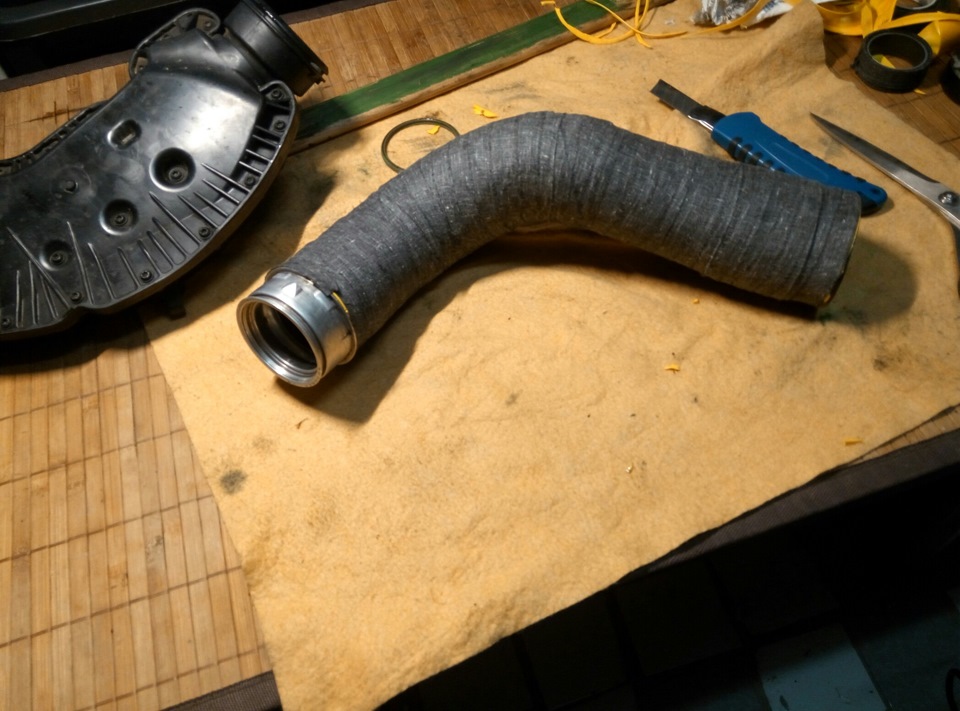

Термоизоляция патрубков вблизи горячих элементов двигателя

Патрубки интеркулера, расположенные в подкапотном пространстве, часто подвергаются воздействию высоких температур от выхлопного коллектора, турбины или других нагретых компонентов. Это приводит к нагреву поступающего в двигатель воздуха, снижению плотности кислорода и падению эффективности наддува. Результатом становится потеря мощности, увеличенный расход топлива и риск детонации.

Для минимизации теплового воздействия применяется термоизоляция патрубков. Специальные материалы создают барьер между горячими поверхностями и резиновыми/силиконовыми элементами системы впуска. Это не только сохраняет температуру заряженного воздуха, но и продлевает срок службы самих патрубков, предотвращая их преждевременное растрескивание и потерю эластичности от постоянного перегрева.

Способы термоизоляции и материалы

Основные методы защиты включают:

Термоизоляционные чехлы: Готовые изделия из стекловолокна, кевлара или жаростойких композитов. Обладают высокой термостойкостью (до +1000°C), просты в установке и обеспечивают полное покрытие.
Термоизоляционная лента: Самоклеящаяся лента на основе алюминиевой фольги или базальтового волокна. Применяется для обмотки патрубков или экранирования отдельных участков.
Экраны из металла: Стальные или алюминиевые пластины, монтируемые между патрубком и источником тепла. Отражают тепловое излучение.

Ключевые характеристики материалов:

Материал	Макс. температура	Плюсы	Минусы
Стекловолокно	до +550°C	Низкая стоимость, гибкость	Требует защиты от влаги
Кевлар	до +800°C	Прочность, долговечность	Высокая цена
Базальтовая лента	до +900°C	Негорючесть, стойкость к маслам	Жесткость, сложность монтажа

Критические моменты при установке

Полное покрытие: Изоляция должна защищать весь участок патрубка, находящийся в зоне теплового воздействия, включая фитинги и хомуты.
Зазоры: Обязателен контрольный промежуток (5-10 мм) между изоляцией и выхлопными элементами для предотвращения возгорания.
Фиксация: Использование термостойких стяжек или хомутов во избежание сползания материала при вибрациях.
Технические жидкости: Защита изоляции от контакта с маслом, топливом или антифризом – некоторые материалы теряют свойства при намокании.

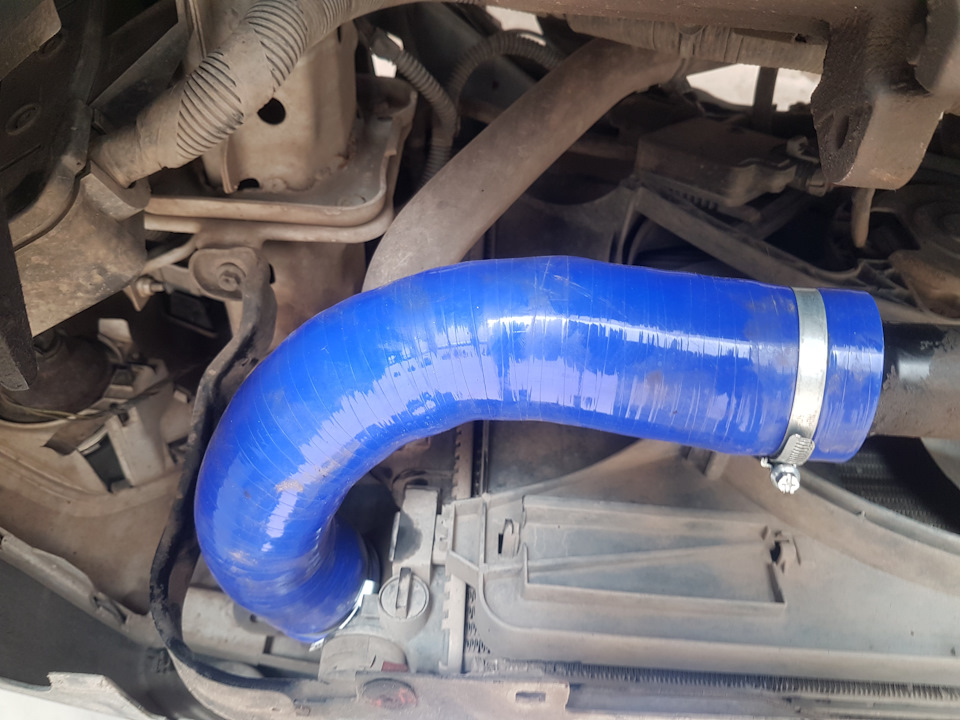

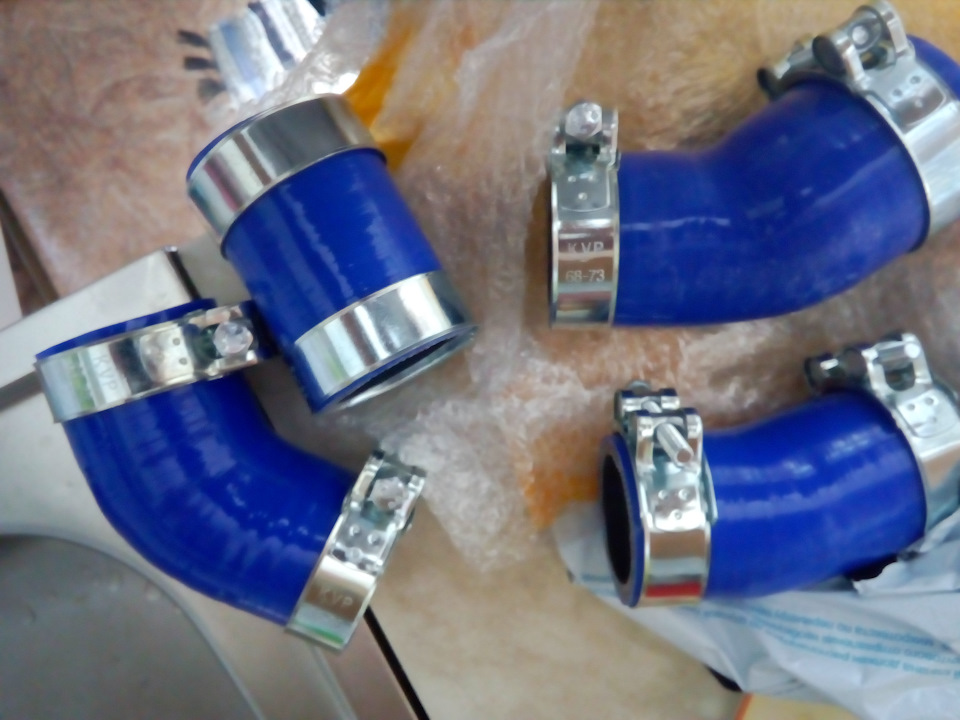

Подбор армированных патрубков взамен стандартных резиновых

При замене резиновых патрубков интеркулера на армированные ключевым фактором является точное соответствие геометрических параметров. Замеры производятся по внутреннему диаметру (ID), длине и углам изгиба штатных элементов с учетом свободного хода компенсаторов при температурном расширении. Ошибка в 3-5 мм может привести к перегибам или натяжению, провоцирующим разгерметизацию.

Армирование силовым кордом (нейлон, арамид) или металлической спиралью критично для устойчивости к давлению свыше 3 бар и температуре от -50°C до +180°C. Требуемая толщина стенок – от 5 мм для стандартных турбин и от 8 мм для тюнинговых систем. Наружный слой должен иметь маслостойкое покрытие (EPDM, силикон) с рифлением против скольжения.

Критерии выбора материалов

Силикон: Оптимален для температур до +220°C, но требует защиты от контакта с ГСМ
EPDM: Устойчив к антифризу и маслу, рабочий диапазон -40°C...+150°C
Гибридные составы: Комбинация EPDM с нейлоновой оплеткой для нагрузок до 5 бар

Параметр	Резиновый патрубок	Армированный патрубок
Предельное давление	1.5-2 бар	3-6 бар
Сопротивление растяжению	Низкое (растягивается)	Высокое (удлинение <5%)
Срок службы при +100°C	2-3 года	5-7 лет

Обязательна установка двухконтурных хомутов типа T-bolt с шагом крепления 4-6 см. Для патрубков сложной формы применяются термостойкие силиконовые вставки (collars), предотвращающие деформацию в точках изгиба. После монтажа проводится тест давлением 1.7 от рабочего с контролем утечек при 3000 об/мин двигателя.

Установка предохранительных стяжек на места частых прорывов

Повышение надёжности патрубков достигается установкой дополнительных стяжек в критических зонах. Эти места определяются по характерным следам масляных потёков, потертостям или визуальным деформациям после длительной эксплуатации. Особое внимание уделяется участкам возле хомутов, изгибам конструкции и точкам контакта с элементами кузова.

Для монтажа используются специальные металлические ленты с перфорацией или усиленные полимерные хомуты, рассчитанные на высокие температуры и давление. Диаметр стяжки должен обеспечивать плотное прилегание без перетяжки, деформирующей патрубок. Предварительно поверхность тщательно обезжиривается для улучшения сцепления и предотвращения смещения фиксатора.

Ключевые этапы установки

Идентификация уязвимых участков:
- Зоны перегибов более 45°
- Участки вибрационного контакта с кронштейнами
- Области рядом с заводскими хомутами (5-7 см)

Подбор материалов:

Тип стяжки	Рабочая температура	Макс. давление
Нержавеющая лента	до 400°C	4.5 бар
Термостойкий полиамид	до 180°C	3.2 бар

Технология монтажа:
- Затяжка с усилием 5-7 Н·м для металла
- Фиксация строго перпендикулярно оси патрубка
- Проверка свободы вращения стяжки на 2-3° после затяжки

Контроль крутящего момента затяжки хомутов при сборке

Неправильная затяжка хомутов патрубков интеркулера – распространенная причина утечек наддувочного воздуха, снижения мощности двигателя и повышенного расхода топлива. Слишком слабый момент не обеспечивает герметичность соединения, а чрезмерное усилие повреждает патрубок, деформирует фланцы или разрушает хомут.

Использование динамометрического ключа с предустановленным значением момента – обязательное условие надежного монтажа. Производители указывают точные параметры для каждого типа соединения и хомута в технической документации. Игнорирование этих требований приводит к выходу системы из строя под нагрузкой.

Ключевые аспекты контроля момента затяжки

Калибровка инструмента: Регулярная поверка динамометрического ключа гарантирует точность показаний.
Чистота поверхностей: Удаление грязи, масла и старой прокладки с посадочных мест патрубка и интеркулера перед затяжкой.
Равномерность усилия: Последовательная затяжка хомутов (если их несколько на одном патрубке) крест-накрест с поэтапным достижением номинального момента.
Тип хомута: Учет конструкции (пружинный, червячный, T-bolt) – каждый требует разного подхода и момента.

Тип хомута	Типовой момент затяжки (Нм)*	Особенности
Червячный (стандартный)	5-10 Нм	Риск перекоса и "прорезания" патрубка при перетяжке
T-bolt (Т-образный болт)	10-25 Нм	Требует наибольшего усилия, обеспечивает равномерное давление
Пружинный (самозатягивающийся)	Не требует затяжки	Поддерживает постоянное давление при вибрациях и температурных деформациях

*Точные значения всегда уточняйте в manual автомобиля или спецификации хомута!

После сборки обязательна проверка системы на герметичность (визуальный осмотр, тест с мыльным раствором на заведенном двигателе или применение тестера дымогенератора). Контроль момента затяжки – не разовая процедура, а обязательный этап при любом вмешательстве в систему впуска, включая плановое обслуживание.

Проверка герметичности патрубков интеркулера дымогенератором после ремонта

Дымогенератор является наиболее точным и наглядным инструментом для выявления мельчайших утечек в системе впуска, включая патрубки интеркулера, после их ремонта или замены. Он создает под небольшим избыточным давлением густой белый дым, который просачивается наружу даже через микротрещины и негерметичные соединения.

Перед началом проверки убедитесь, что двигатель остыл, а в системе впуска отсутствует давление. Снимите воздушный фильтр и надежно подключите адаптер дымогенератора к входному патрубку интеркулера или корпусу дроссельной заслонки, обеспечив герметичность этого соединения. Уязвимые датчики (например, MAF) лучше временно демонтировать или тщательно заглушить их порты.

Процедура проверки дымогенератором

Подключение и герметизация: Надежно подключите выходной шланг дымогенератора к адаптеру, установленному во впускной тракт. Убедитесь, что все остальные потенциальные точки выхода воздуха (например, патрубок маслоуловителя PCV, вакуумные линии, если они не входят в проверяемый контур) заглушены или надежно перекрыты.
Подача дыма: Включите дымогенератор и начните подачу дыма в систему. Поддерживайте давление в пределах, рекомендованных производителем генератора (обычно 0.5-1.5 бар). Избыточное давление может повредить компоненты.
Визуальный контроль: Тщательно осмотрите весь контур интеркулера:
- Все стыки патрубков с интеркулером, турбиной/компрессором, дроссельным узлом.
- Поверхность самих патрубков по всей длине (особенно места изгибов, заломов, участки, контактирующие с элементами кузова).
- Места установки хомутов (проверьте их затяжку).
- Поверхность радиатора интеркулера на предмет повреждений.
- Все заглушки и клапаны в системе (например, клапан байпаса).
Выявление утечек: Места утечек будут очевидны по струйкам или облачкам белого дыма, выходящим из дефектного места. Даже минимальные утечки хорошо видны в затемненном помещении или с использованием фонарика.

Признак	Возможная причина утечки
Тонкая струйка дыма из-под хомута	Недостаточная затяжка хомута, повреждение посадочного борта патрубка или интеркулера
Дым из трещины на патрубке	Механическое повреждение, старение материала, некачественный ремонт
Равномерное облачко вокруг соединения	Неплотная посадка патрубка, деформация фланца, износ уплотнения
Дым из микротрещин на ребрах интеркулера	Повреждение сердцевины интеркулера (камни, коррозия)

Устранение найденных утечек: Обнаруженные дефекты требуют незамедлительного устранения. Замените поврежденные патрубки, подтяните или замените хомуты (предпочтительнее использовать червячные или винтовые типа T-bolt), при необходимости восстановите посадочные поверхности. После повторного ремонта обязательно проведите повторную проверку дымогенератором для подтверждения герметичности.

Проверка дымогенератором гарантирует выявление даже незначительных дефектов, невидимых при визуальном осмотре или проверке на слух. Это критически важный завершающий этап ремонта патрубков интеркулера, обеспечивающий корректную работу турбированной системы и защиту двигателя.

Список источников

При подготовке материала использовались специализированные технические ресурсы и практические руководства.

Основные данные получены из профильной автомобильной литературы и экспертных публикаций.

Руководства по ремонту двигателей с турбонаддувом (различных автопроизводителей)
Технические бюллетени сервисных центров по диагностике турбированных систем
Материалы автомобильных инженерных форумов (Drive2, Drom.ru)
Специализированные издания: "Авторевю", "За рулем" (разделы технического обслуживания)
Производственные спецификации производителей интеркулеров (Garrett, Forge Motorsport)
Учебные пособия по конструкции и обслуживанию систем турбонаддува
Видеоинструкции по замене патрубков от сертифицированных автомехаников
