PCD дисков - расшифровка параметра и маркировки

Статья обновлена: 18.08.2025

Выбор подходящих дисков для автомобиля требует понимания ключевых параметров, одним из которых является PCD.

PCD (Pitch Circle Diameter) – это диаметр окружности, проходящей через центры крепежных отверстий колесного диска.

Данный параметр критичен для корректной установки диска на ступицу и напрямую влияет на безопасность движения.

В маркировке автодисков PCD обозначается числом отверстий и диаметром в миллиметрах, например: 5x112.

Неправильный подбор PCD приводит к невозможности монтажа колеса или к нарушению его центровки на ступице.

Диаметр расположения крепежных отверстий: простое определение PCD

PCD (Pitch Circle Diameter) – это диаметр воображаемой окружности, проходящей через центры крепёжных отверстий диска. Данный параметр строго индивидуален для каждой модели автомобиля и не подлежит изменению. Неверно подобранный PCD сделает монтаж диска физически невозможным либо приведёт к перекосу и биению колеса из-за несовпадения отверстий со шпильками ступицы.

Определить PCD можно тремя способами: измерить расстояние между центрами соседних отверстий штангенциркулем и умножить на коэффициент (зависит от количества отверстий), найти маркировку на внутренней стороне диска (например, «5x112») или воспользоваться технической документацией к автомобилю. Критична точность: даже отклонение в 1–2 мм вызывает дисбаланс и разрушение крепежа.

Расшифровка и примеры маркировки

В обозначении PCD первая цифра указывает количество крепёжных отверстий, а вторая – диаметр их расположения в миллиметрах. Например:

• 4x100: 4 отверстия на окружности диаметром 100 мм (типично для VW Golf, Honda Civic)
• 5x114.3: 5 отверстий, диаметр 114.3 мм (часто встречается на Kia, Hyundai, Nissan)
• 6x139.7: 6 отверстий, диаметр 139.7 мм (распространён на внедорожниках Toyota, Mitsubishi)

Маркировка PCD	Примеры автомобилей	Примечание
4x98	Fiat Punto, Lada Granta	Не совместим с 4x100
5x112	Audi A4, Mercedes C-class	Требует центрирующие кольца
5x120	BMW 3-series, Land Rover	Используется конусный крепёж

Важно: Некоторые производители используют дробные значения (114.3 вместо 115), которые не взаимозаменяемы. Универсальные диски с «прорезями» вместо отверстий – рискованное решение: они снижают нагрузочную способность и запрещены для эксплуатации в ряде стран.

Почему PCD – критический параметр при подборе диска

PCD определяет точное расположение крепежных отверстий на диске относительно центра ступицы. Несовпадение этого диаметра с параметрами автомобиля делает физическую установку диска невозможной – болты или шпильки просто не попадут в отверстия. Даже минимальное отклонение (например, 0,5-1 мм) не позволит равномерно затянуть крепеж, создавая критический риск.

При несоответствии PCD диск не центрируется на ступице, что провоцирует дисбаланс колеса в сборе. Это вызывает вибрации, передающиеся на рулевое управление и подвеску, ускоряет износ шин, ступичных подшипников и элементов ходовой части. В экстремальных случаях возможны срыв резьбы крепежа или отрыв колеса во время движения.

Ключевые риски неправильного PCD

• Невозможность установки: Диск физически не встанет на ступицу из-за несовпадения отверстий.
• Эксплуатационная опасность: Неравномерная затяжка болтов ведет к самооткручиванию и отрыву колеса.
• Вибрации и дисбаланс: Смещение центра тяжести колеса разрушает подвеску и ухудшает управляемость.
• Ускоренный износ: Повреждаются ступичные подшипники, шаровые опоры, рулевые наконечники.
• Деформация диска: Локальные нагрузки на неправильно "сидящий" диск вызывают его искривление.

Ситуация	Последствие
PCD больше требуемого	Отверстия не совпадают со шпильками, диск не фиксируется
PCD меньше требуемого	Болты упираются в края отверстий, препятствуя посадке
Частичное совпадение	Крепеж затягивается с перекосом, создавая точки повышенного напряжения

Использование переходных проставок для коррекции PCD крайне не рекомендуется: они увеличивают нагрузку на крепеж, снижают надежность соединения и нарушают заводские расчеты инженеров. Единственный безопасный вариант – полное соответствие диаметра расположения отверстий диска спецификациям производителя автомобиля.

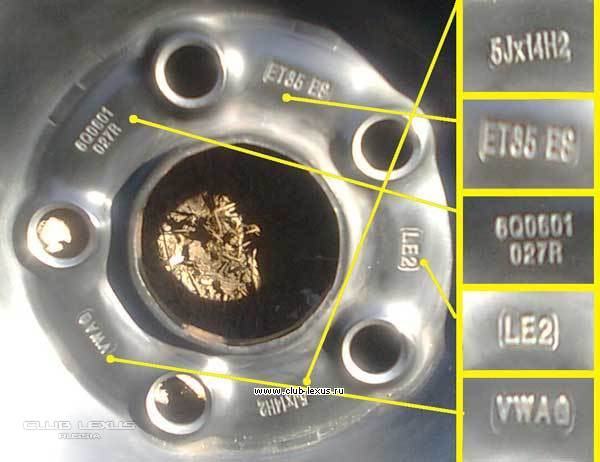

Где найти маркировку PCD на самом диске

Маркировка PCD наносится производителем непосредственно на внутреннюю поверхность автодиска. Чаще всего ее располагают на одной из "лапок" (центральной части) или на ободе между крепежными отверстиями. Информация может быть выштампована, выгравирована лазером или нанесена краской.

Для поиска осмотрите диск после демонтажа колеса. Маркировка обычно группируется с другими ключевыми параметрами (вылет ET, диаметр, ширина). Ищите числовое значение в формате "5x112", "4x100" или аналогичном – первая цифра указывает количество болтов/гаек, вторая через "x" обозначает диаметр окружности их центров в миллиметрах.

Типичные места расположения маркировки:

• Тыльная сторона спиц (центрального диска) – наиболее распространенный вариант.
• Внутренняя поверхность обода возле хаба (ступичной части).
• Под крепежными гайками/болтами – иногда наносят на посадочной плоскости вокруг отверстий.
• Рядом с маркировкой ET (вылета) и параметрами ширины/диаметра (например, "7.5Jx16 ET35 5x114.3").

Важно: Если штамповка отсутствует, стерлась или нечитаема, PCD можно измерить самостоятельно с помощью штангенциркуля и расчетов для четного/нечетного числа отверстий.

Расшифровка записи типа "5х114.3" в PCD

PCD (Pitch Circle Diameter) – критический параметр колесного диска, обозначающий диаметр окружности центров крепежных отверстий. Маркировка "5х114.3" стандартно используется производителями для указания двух ключевых характеристик монтажа диска на ступицу.

Первая цифра в записи ("5") указывает на количество крепежных отверстий (или шпилек) на диске. Вторая цифра ("114.3") обозначает диаметр воображаемой окружности (в миллиметрах), проведенной через центры этих отверстий. Именно эта окружность определяет геометрию крепежа.

Детализация параметров

Для корректной установки диска оба значения должны строго соответствовать параметрам ступицы автомобиля. Отклонение даже на 1-2 мм нарушит центровку и вызовет биение колеса.

Примеры распространенных комбинаций PCD:

• 4x100 – 4 отверстия, диаметр окружности 100 мм (характерно для VW Golf, Hyundai Solaris)
• 5x112 – 5 отверстий, диаметр 112 мм (Mercedes, Audi, BMW)
• 5x114.3 – 5 отверстий, диаметр 114.3 мм (Toyota, Nissan, Honda, Kia)
• 6x139.7 – 6 отверстий, диаметр 139.7 мм (внедорожники Toyota Land Cruiser, Nissan Patrol)

Важно: Для нечетного количества отверстий (3, 5, 7) PCD измеряется косвенными методами через расстояние между соседними центрами. Например, для 5 отверстий применяется формула: PCD = Расстояние_между_соседними_отверстиями × 1,701.

Как цифра перед "х" (количество болтов) влияет на диск

Цифра перед "х" в маркировке PCD (например, 5x114.3) указывает на количество крепежных отверстий на диске. Это значение должно строго совпадать с числом шпилек или болтов на ступице вашего автомобиля. Несовпадение делает физическую установку диска невозможной, так как отверстия попросту не совпадут со ступичными элементами крепления.

Количество отверстий напрямую определяет геометрию их расположения и влияет на распределение нагрузки. Для разных значений применяются уникальные схемы разметки, исключающие взаимозаменяемость даже при близком диаметре окружности (PCD). Например, диск с 4 отверстиями требует симметричного квадратного расположения, а 5-болтовые версии используют пятиугольную асимметричную схему.

Ключевые аспекты влияния количества болтов:

• Жесткая привязка к авто: Производители проектируют ступицу под конкретное число шпилек. Диск с несовпадающим количеством нельзя установить без опасных переделок.
• Распределение нагрузки: Большее число болтов (например, 6-8) улучшает стабильность крепления для тяжелых авто, но увеличивает вес. Меньшее (4-5) снижает массу, но требует точного расчета усилий.
• Специфика центровки: Четные схемы (4, 6 отверстий) допускают установку в двух положениях, нечетные (5 отверстий) – только в одном.
• Риски ошибок: Попытка установки диска с неверным числом отверстий с помощью адаптеров или рассверловки нарушает балансировку, снижает прочность и провоцирует вибрации.

Кол-во болтов	Особенности установки	Типичное применение
4	Квадратная симметрия, 90° между отверстиями	Компактные авто, бюджетные модели
5	Асимметричное расположение, углы 72°	Средний и премиальный сегмент
6	Шестигранная симметрия, углы 60°	Кроссоверы, внедорожники, микроавтобусы

Значение второй цифры в маркировке диска

Вторая цифра в обозначении PCD после символа "х" указывает диаметр воображаемой окружности (в миллиметрах), проходящей через центры крепежных отверстий диска. Этот параметр всегда измеряется в миллиметрах и является строгим геометрическим стандартом. Например, в маркировке 5х112 цифра 112 означает, что отверстия расположены на окружности диаметром 112 мм.

Диаметр PCD критичен для точного совпадения диска со шпильками ступицы. Несоответствие даже на 1-2 мм приводит к перекосу крепежа, биению колеса и ускоренному износу подшипников. Использование дисков с некорректным диаметром PCD запрещено, так как создает аварийные ситуации из-за потери колесом в процессе движения.

Распространенные значения диаметра PCD

Диаметр (мм)	Примеры автомобилей
98	ВАЗ "классика", Fiat 124, Alfa Romeo 145
100	ВАЗ Приора/Гранта, Daewoo Matiz, Renault Logan
108	Ford Focus, Volvo S40, Peugeot 307
112	VW Golf/Passat, Audi A4, Skoda Octavia
114.3	Toyota Camry, Hyundai Solaris, Kia Rio
120	BMW 3/5 серии, Mercedes-Benz C-класса

Для точного определения диаметра PCD используйте:

• Штангенциркуль с формулой: PCD = (M × N) / (1.155 для 3 отв., 0.707 для 4 отв., 0.588 для 5 отв.)
• Специализированные шаблоны-калибровщики
• Оригинальные данные производителя в руководстве по эксплуатации

Способы точного измерения PCD в гаражных условиях

Определение Pitch Circle Diameter (PCD) критически важно для правильной установки диска на ступицу. Несовпадение этого параметра может привести к вибрациям, разрушению крепежа или аварии. Даже при отсутствии заводской маркировки или штангенциркуля, PCD можно установить с высокой точностью подручными средствами.

Основная сложность заключается в измерении диаметра воображаемой окружности, проходящей через центры крепежных отверстий, особенно при нечетном их количестве. Рассмотрим проверенные методы, подходящие для разного числа отверстий.

Методы измерения для дисков с четным количеством отверстий (4, 6, 8)

• Прямое измерение (штангенциркулем или линейкой): Замерьте расстояние между центрами двух противоположных отверстий (например, для 4-х отверстий - между отверстиями, расположенными строго напротив друг друга). Полученное значение и будет PCD.
• Измерение между стенками/краями:
  1. Замерьте расстояние (A) между ближайшими внутренними краями двух противоположных отверстий.
  2. Замерьте диаметр (D) одного крепежного отверстия.
  3. Рассчитайте PCD по формуле: PCD = A + D.

Методы измерения для дисков с нечетным количеством отверстий (3, 5)

• Метод хорды (с помощью штангенциркуля и расчета):
  1. Замерьте расстояние (L) между центрами двух соседних отверстий.
  2. Используйте формулу расчета PCD в зависимости от количества отверстий (N):


     PCD = L / sin(180° / N)


     Пример для 5 отверстий (N=5): PCD = L / sin(36°)
• Косвенный метод (линейкой и расчетом):
  1. Замерьте расстояние (S) от внешнего края одного отверстия до центра диска (или до точки, где должен быть центр).
  2. Замерьте расстояние (R) от центра диска до внешнего края (радиус зоны крепежа).
  3. Рассчитайте расстояние от центра диска до центра отверстия (C): C = R - S.
  4. Рассчитайте PCD: PCD = 2 * C * sin(180° / N) (N - количество отверстий).

Универсальные методы и таблицы соответствия

• Шаблон или калибровочный болт: Используйте заранее изготовленный шаблон с отверстиями под распространенные PCD или вкрутите болты в отверстия диска и измерьте расстояние между их центрами.
• Сравнение с известным диском: Приложите диск с неизвестным PCD к диску с известным PCD (если количество отверстий совпадает). Совпадение отверстий укажет на одинаковый PCD.

Кол-во отверстий (N)	Измеряемое расстояние	Формула PCD	Пример (мм)
4	Между центрами противоположных отверстий (X)	PCD = X	X=100 → PCD=100
5	Между центрами соседних отверстий (L)	PCD = L / sin(36°)	L≈64.7 → PCD≈112
6	Между центрами противоположных отверстий (X)	PCD = X / 1.1547*	X≈115.5 → PCD=100

* Для 6 отверстий расстояние между противоположными центрами (X) равно PCD * √3 ≈ PCD * 1.1547. Обратная формула: PCD = X / 1.1547.

Измерение межцентрового расстояния штангенциркулем

Определение PCD (Pitch Circle Diameter) штангенциркулем требует точности и соблюдения методики. Для дисков с четным количеством отверстий (4, 6, 8) замер выполняется между центрами противоположных крепежных точек. Полученный результат напрямую соответствует значению PCD.

Для дисков с нечетным количеством отверстий (5 наиболее распространенный случай) применяется косвенный расчет. Измеряется расстояние между центрами двух соседних отверстий (S) или двух отверстий через одно (D). Далее используются коэффициенты пересчета, основанные на геометрических свойствах окружности.

Порядок замера для 5-болтовых дисков

1. Измерьте расстояние S между центрами двух соседних отверстий
2. Вычислите PCD по формуле: PCD = S × 1,7013
3. Альтернативный способ: измерьте расстояние D между центрами отверстий через одно
4. Расчет по второму варианту: PCD = D × 1,0515

Тип диска	Измеряемый параметр	Формула расчета
4 отверстия	Между противоположными центрами	PCD = полученное значение
5 отверстий	Между соседними центрами (S)	PCD = S × 1,7013
6 отверстий	Между противоположными центрами	PCD = полученное значение

При замере соблюдайте перпендикулярность губок штангенциркуля к плоскости диска. Для повышения точности проведите несколько замеров и вычислите среднее значение. Коэффициенты 1,7013 и 1,0515 являются математическими константами для правильного пятиугольника.

Важно: полученные результаты следует сверить с типовыми значениями PCD (например, 5x112, 5x114.3, 5x120) из-за возможных погрешностей измерения. Расхождение более 1-2 мм указывает на ошибку в замерах или нестандартный диск.

Расчет PCD при четном количестве отверстий (формула)

При четном количестве крепежных отверстий на диске (4, 6, 8 и т.д.) диаметр окружности центров (PCD) рассчитывается путем прямого измерения расстояния между центрами двух диаметрально противоположных отверстий. В этом случае противоположные отверстия лежат строго на одной прямой, проходящей через центральную ось колеса.

Для точного определения PCD необходимо измерить расстояние между центрами двух любых отверстий, расположенных друг напротив друга. Это расстояние и будет равно искомому значению Pitch Circle Diameter. Использование специальной формулы не требуется, так как измеренная дистанция напрямую соответствует диаметру воображаемой окружности.

Порядок измерения

Для корректного замера PCD на диске с четным числом отверстий выполните следующие шаги:

1. Выберите любую пару отверстий, находящихся строго напротив друг друга через центр диска.
2. Аккуратно измерьте расстояние между центрами этих двух отверстий (не между краями!).
3. Полученное значение в миллиметрах (например, 100 мм, 112 мм, 120 мм) и есть PCD диска.

Важные замечания:

• Измерение всегда проводится между центрами отверстий.
• Отверстия в паре должны быть строго диаметрально противоположными.
• Для дисков с 4 отверстиями (4xPCD) иногда ошибочно меряют расстояние между соседними отверстиями – это неверно.

Количество отверстий	Пример PCD	Что измеряем
4 (4xPCD)	4x100	Расстояние между центрами противоположных отверстий (100 мм)
6 (6xPCD)	6x139.7	Расстояние между центрами противоположных отверстий (139.7 мм)
8 (8xPCD)	8x170	Расстояние между центрами противоположных отверстий (170 мм)

Расчет PCD при нечетном количестве отверстий (формула)

Определить Pitch Circle Diameter (PCD) диска с четным числом крепежных отверстий (например, 4, 6, 8) относительно просто: достаточно измерить расстояние между центрами двух противоположных болтов (или гаек) по прямой линии. Однако когда количество отверстий нечетное (3, 5), прямые диаметрально противоположные точки отсутствуют, что делает прямое измерение PCD невозможным штангенциркулем или линейкой без дополнительных вычислений.

Для точного расчета PCD дисков с нечетным количеством крепежных отверстий (L) используется специальная геометрическая формула. Эта формула основана на измерении расстояния (S) между центрами двух соседних отверстий и знании их общего количества. Формула позволяет вычислить диаметр воображаемой окружности, на которой равноудаленно расположены все центры крепежных отверстий.

Формула расчета PCD

Для диска с нечетным количеством отверстий (L) PCD рассчитывается по формуле:

PCD = S / sin(180° / L)

Где:

• PCD - искомый диаметр окружности центров (Pitch Circle Diameter).
• S - расстояние между центрами двух соседних крепежных отверстий.
• L - общее количество крепежных отверстий на диске (3, 5 и т.д.).
• sin - тригонометрическая функция синус (угол должен быть в градусах).

Пример расчета (5 отверстий)

Допустим, у диска 5 крепежных отверстий (L = 5). Измеренное расстояние между центрами двух соседних отверстий (S) составляет 70 мм.

1. Рассчитаем угол: 180° / 5 = 36°.
2. Найдем sin(36°). Значение sin(36°) ≈ 0.5878.
3. Подставим значения в формулу: PCD = 70 мм / 0.5878 ≈ 119.1 мм.

Таким образом, PCD данного диска равен 5x119.1.

Таблица значений sin(180°/L) для распространенных нечетных PCD

Кол-во отверстий (L)	Угол (180° / L)	sin(180° / L)	Пример (S = 100 мм)
3	60°	≈ 0.8660	PCD ≈ 100 / 0.8660 ≈ 115.47 мм (3x115.47)
5	36°	≈ 0.5878	PCD ≈ 100 / 0.5878 ≈ 170.12 мм (5x170.12)

Для использования формулы критически важно точно измерить расстояние S между центрами именно соседних отверстий. Любая погрешность в этом измерении напрямую повлияет на точность расчета PCD. Полученный результат следует округлить до десятых долей миллиметра, так как значения PCD стандартизированы (например, 5x112, 5x114.3, 5x120).

Ошибки, которые допускают при самостоятельном замере PCD

Самостоятельное определение PCD (Pitch Circle Diameter) требует предельной точности, так как даже незначительная погрешность приведет к несовместимости диска со ступицей. Многие автовладельцы недооценивают сложность процедуры и совершают критические ошибки, рискуя безопасностью движения.

Неправильный замер PCD провоцирует биение колеса, разрушение подшипников, отрыв диска на ходу. Чтобы избежать этих последствий, необходимо знать типичные промахи при вычислении диаметра расположения крепежных отверстий.

Основные ошибки при замере

1. Замер между соседними отверстиями вместо противоположных
   Пример: Для диска с 4 отверстиями PCD ≠ расстоянию A-B. Правильно: измерение между центрами противоположных отверстий (A-C) с последующим расчетом по формуле PCD = A-C / 0,7071.
2. Игнорирование четности крепежных отверстий
   На дисках с нечетным количеством шпилек (5 отверстий) PCD замеряют от центра до воображаемой точки между отверстиями. Ошибка: попытка измерить расстояние напрямую между отверстиями без специального шаблона.
3. Неправильное позиционирование инструмента
   Штангенциркуль прикладывают к краям отверстий, а не к их центрам. Особенно критично для изношенных или овальных отверстий, где визуальное определение середины затруднено.
4. Использование неподходящих инструментов
   Применение рулетки или линейки вместо штангенциркуля. Погрешность таких замеров достигает 2-3 мм, что недопустимо для PCD (стандартная допустимая разница – ≤0.5 мм).

Ошибка	Последствие	Как избежать
Замер по краям отверстий	Искажение PCD на 1-4 мм	Использовать центрирующие насадки штангенциркуля
Расчет без учета формулы	Ошибка до 30%	Проверять результат через онлайн-калькулятор PCD

Распространенные стандарты PCD у европейских марок авто

Среди европейских автопроизводителей существуют как широко распространенные, так и менее типичные стандарты PCD. Знание типичного шага болтов для конкретной марки или группы марок помогает сузить выбор дисков при подборе.

Важно помнить, что PCD является критически важным параметром для безопасной установки колеса. Несоответствие PCD диска ступице автомобиля делает монтаж либо невозможным, либо крайне опасным, так как крепеж не будет правильно центрировать диск и воспринимать нагрузки.

Типичные значения PCD для ключевых европейских брендов

Вот наиболее часто встречающиеся стандарты PCD для популярных европейских автомобильных марок:

• Volkswagen Group (VAG: VW, Audi, Skoda, SEAT):
  • 5x112: Самый распространенный стандарт для подавляющего большинства моделей среднего и старшего класса (начиная примерно с 1997 года), включая Golf (начиная с V), Passat (B5 и новее), Tiguan, Touareg, Audi A3 (8P и новее), A4, A5, A6, A7, A8, Q5, Q7, Skoda Octavia (A5 и новее), Superb, Kodiaq, SEAT Leon (Mk3 и новее), Alhambra.
  • 5x100: Характерен для более старых или компактных моделей, таких как VW Golf IV, Bora, New Beetle, Audi A3 (8L), TT (Mk1), Skoda Octavia (A4), Fabia (до рестайлинга Mk2).
  • 5x130: Применяется на некоторых спортивных и топовых моделях Porsche (хотя Porsche технически не входит в VAG, но часто ассоциируется), например, Porsche Cayenne (первого поколения, совместная платформа с Touareg).
• BMW (включая Mini):
  • 5x120: Абсолютно доминирующий стандарт для всех современных моделей BMW (3, 5, 7 серии, X1, X3, X5, X6, X7 и т.д.) и для моделей Mini (Cooper, Countryman и др.).
• Mercedes-Benz:
  • 5x112: Основной стандарт для легковых автомобилей (C-Class, E-Class, S-Class, CLA, GLA, GLC, GLE, GLS).
  • 6x130: Часто встречается на коммерческих моделях (Vito, Viano, Sprinter) и внедорожниках G-Class (старых моделей).
• PSA Group (Peugeot, Citroën, DS, Opel - после приобретения):
  • 4x108: Традиционно очень распространенный стандарт для компактных и среднеразмерных моделей (Peugeot 206, 207, 208, 307, 308 (до рестайлинга II), 406; Citroën C3, C4 (старые), C5 (I), Berlingo; многие Opel Corsa, Astra (до J)).
  • 5x108: Применяется на более крупных или новых моделях (Peugeot 3008 (II), 5008 (II), 508 (II), Citroën C5 Aircross, C5 (III), DS7 Crossback, Opel Insignia (B)).
• Renault, Dacia:
  • 4x100: Характерен для компактных моделей (Clio, Symbol, Logan, Sandero).
  • 5x108: Используется на более крупных моделях (Megane, Scenic, Laguna, Koleos, Duster (новые поколения), Arkana).
• Volvo:
  • 5x108: Основной стандарт для подавляющего большинства моделей Volvo на протяжении многих лет (S40, V50, S60, V60, S80, V70, XC60, XC70, XC90).
• Fiat Group (Fiat, Lancia, Alfa Romeo):
  • 4x98: Классический стандарт для многих старых и компактных моделей Fiat (Punto, Panda, Tipo, Bravo/Brava, Croma (старые)) и Alfa Romeo (145, 146, 155, 156, 147).
  • 5x110: Применяется на более крупных моделях (Fiat Croma (новые), Ulysse; Lancia Thema, Phedra; Alfa Romeo 164).
  • 5x98: Встречается на некоторых моделях (Alfa Romeo 159, Brera, Spider, Giulietta).

Марка / Группа	Наиболее Распространенные PCD	Примеры Моделей
Volkswagen Group (VAG)	5x112 5x100 5x130 (Porsche Cayenne I)	Golf V-VIII, Passat B5+, A4-A8, Q5-Q7, Octavia A5+ Golf IV, A3 8L, TT Mk1, Octavia A4 Cayenne (2002-2010)
BMW / Mini	5x120	Все актуальные модели BMW, Mini Cooper/Countryman
Mercedes-Benz	5x112 6x130	C, E, S, GLA-GLS классы Vito, Viano, Sprinter, G-Class (старые)
PSA (Peugeot, Citroën, Opel)	4x108 5x108	208 (старые), 308 I, C3, C4 (старые), Corsa D 3008 II, 5008 II, 508 II, C5 Aircross, Insignia B
Renault / Dacia	4x100 5x108	Clio, Logan, Sandero Megane, Scenic, Koleos, Duster (новые), Arkana
Volvo	5x108	S60, V60, XC60, XC90, практически все модели
Fiat Group	4x98 5x110 5x98	Punto, Panda, 147, 156 Croma, Ulysse, Thema, 164 159, Brera, Giulietta

Этот список отражает наиболее типичные стандарты, но всегда необходимо уточнять PCD для конкретной модели, года выпуска и модификации автомобиля, используя руководство по эксплуатации, маркировку на старом диске или проверенные онлайн-базы данных, так как возможны исключения и изменения между поколениями.

Характерные значения PCD для корейских и японских автомобилей

PCD (Pitch Circle Diameter) – диаметр окружности центров крепежных отверстий диска – является критическим параметром для совместимости колес. У японских и корейских автомобилей существуют типичные значения разболтовки, обусловленные стандартизацией в регионе. Эти показатели необходимо учитывать при подборе дисков, так как несоответствие PCD делает монтаж невозможным без переходных элементов.

Несмотря на общие тенденции, конкретное значение PCD всегда зависит от модели, года выпуска и комплектации автомобиля. Например, компактные городские модели чаще используют 4-болтовое крепление, тогда как кроссоверы и внедорожники – 5- или 6-болтовые схемы. Ключевые различия между японскими и корейскими марками проявляются в популярных комбинациях.

Распространенные стандарты PCD

Японские производители	Корейские производители
Toyota: 5x114.3 (Camry, RAV4), 5x100 (Corolla), 6x139.7 (Land Cruiser) Honda: 5x114.3 (Accord, CR-V), 4x100 (Civic до 2005 г.) Nissan: 5x114.3 (Qashqai, X-Trail), 4x100 (Micra), 6x139.7 (Patrol) Mazda: 5x114.3 (Mazda 3, CX-5), 4x100 (Mazda 2) Subaru: 5x100 (Impreza, Forester до 2008 г.), 5x114.3 (Outback)	Hyundai: 5x114.3 (Tucson, Santa Fe), 4x100 (Accent), 6x139.7 (Terracan) Kia: 5x114.3 (Sportage, Sorento), 4x100 (Rio), 6x139.7 (Mohave) Daewoo: 4x100 (Matiz, Lanos), 5x114.3 (Magnus) SsangYong: 6x139.7 (Rexton), 5x114.3 (Tivoli)

Универсальные значения: Для обоих регионов доминирующим стандартом остается 5x114.3 – он встречается у 70% седанов и кроссоверов среднего класса. Исключение составляют компактные модели (часто 4x100) и рамные внедорожники (6x139.7). При этом корейские марки реже используют 5x100 по сравнению с японскими аналогами.

Важно: Даже в пределах одного бренда PCD может различаться – например, Kia Rio (4x100) и Kia Optima (5x114.3). Для точного определения параметра необходимо свериться с VIN-кодом, руководством по эксплуатации или маркировкой штатного диска.

Американские стандарты PCD: отличия от метрической системы

Американская система обозначения PCD (SAE стандарт) использует дюймы для указания диаметра окружности центров крепежных отверстий. Маркировка имеет вид: количество шпилек × диаметр в дюймах (например, 5×4.5). Эта система распространена в США, Канаде и на автомобилях азиатского производства для североамериканского рынка. Ключевая особенность – дробные значения диаметра (½, ¼), что требует точного соответствия при подборе дисков.

Метрическая система (европейский стандарт) оперирует миллиметрами: количество шпилек × диаметр в мм (например, 5×114.3). Разница не только в единицах измерения, но и в точности записи: метрические значения всегда отображают фактический размер, тогда как американские могут маскировать реальный диаметр под дробным числом. Например, 5×4.5" идентично 5×114.3 мм, но визуально обозначения воспринимаются как разные.

Критические различия в маркировке

Параметр	Американский стандарт	Метрический стандарт
Единицы измерения	Дюймы	Миллиметры
Формат записи	Количество × дробное число (5×4.5)	Количество × целое/десятичное число (5×114.3)
Распространение	США, Канада, Азия (экспортные модели)	Европа, Россия, глобальные бренды
Особенности	Требует пересчета в мм для проверки совместимости	Прямое соответствие физическому размеру

Важно: Одинаковый физический размер PCD может обозначаться по-разному:

• 5×4.5" (амер.) = 5×114.3 мм (метр.)
• 6×5.31" (амер.) = 6×135 мм (метр.)
• 8×6.5" (амер.) = 8×165.1 мм (метр.)

При конвертации дюймовых значений в метрические возможны погрешности округления. Например, 4×4.25" теоретически равно 107.95 мм, но в реальности соответствует строго 4×108 мм. Несовпадение даже на 1 мм делает установку диска невозможной, поэтому категорически запрещается визуальная оценка или подбор "на глаз".

PCD коммерческого транспорта: автобусы и грузовики

Для коммерческого транспорта параметр PCD (Pitch Circle Diameter) играет критически важную роль из-за экстремальных нагрузок, длительных режимов эксплуатации и требований к безопасности. Диаметр расположения крепежных отверстий на ступице должен гарантированно выдерживать высокие крутящие моменты, вибрации и ударные воздействия, характерные для перевозки тяжелых грузов или пассажиров. Несоответствие PCD приводит к неравномерному распределению нагрузки на шпильки, деформации диска и риску аварий.

Отличия от легковых авто заключаются в значительно больших значениях PCD – обычно от 200 до 335 мм. Это обусловлено массивными тормозными системами, усиленными ступичными узлами и необходимостью размещения многорядной ошиновки. Грузовые платформы и автобусы часто используют колеса с количеством крепежных отверстий от 6 до 10 (реже 5), что повышает надежность фиксации.

Распространенные значения PCD для коммерческой техники

Типовые комбинации крепежа для популярных моделей:

• Грузовики (КАМАЗ, МАЗ, Volvo FH): 10×335 мм, 10×285 мм, 8×275 мм
• Автобусы городские (ЛиАЗ, ПАЗ): 6×222 мм, 6×225 мм, 8×275 мм
• Тягачи (Scania R, MAN TGX): 10×335 мм, 10×309 мм
• Спецтехника (грузовые прицепы, самосвалы): 8×200 мм, 10×335 мм

Ключевые требования при подборе:

1. Точное соответствие заводскому значению – отклонение даже на 1-2 мм недопустимо.
2. Использование оригинальных центровочных колец для компенсации разницы по диаметру центрального отверстия.
3. Контроль затяжки моментом, указанным производителем ТС (обычно 400-600 Н·м).

Последствия ошибки PCD	Риск для транспорта
Биение колеса	Разрушение подшипников ступицы
Срез шпилек	Отрыв колеса на ходу
Деформация диска	Разгерметизация бескамерной шины
Вибрация руля	Ускоренный износ ходовой части

Можно ли ставить диск с несовпадающим PCD на автомобиль

Установка диска с несоответствующим PCD (Pitch Circle Diameter) категорически запрещена. PCD определяет диаметр окружности центров крепёжных отверстий и обеспечивает точное совпадение болтов/шпилек диска с посадочными местами ступицы. Несовпадение даже на 1–2 мм создаёт критический дисбаланс и неравномерное распределение нагрузки на крепёж.

При монтаже диска с неподходящим PCD болты или гайки не могут быть равномерно затянуты по всей окружности. Это приводит к биению колеса, деформации крепёжных элементов, ускоренному износу подшипников ступицы и элементов подвески. В экстремальных случаях возможен отрыв колеса на ходу из-за срезанных болтов или разрушения ступицы.

Риски и последствия установки

Основные опасности при использовании дисков с неверным PCD:

• Разрушение крепежа: Болты/гайки работают с перекосом, что вызывает усталостные трещины и сколы.
• Вибрации руля и кузова: Неравномерное прилегание диска к ступице провоцирует биение, ощутимое на всех скоростях.
• Деформация диска: Локальные нагрузки на крепёжные отверстия ведут к их "развальцовке".
• Потеря гарантии: Производители аннулируют гарантию на ходовую часть при установке нештатных дисков.

«Лайфхаки» и их опасность:

1. Центровочные кольца: Решают проблему только центрального отверстия (Hub Diameter), но не компенсируют несовпадение PCD.
2. Усилие при затяжке: Попытки «дожать» болты деформируют ступицу и маскируют проблему до момента поломки.
3. Рассверловка отверстий: Нарушает геометрию диска, снижает прочность и балансировку, гарантирует коррозию.

Допустимое отклонение	Последствия
0 мм	Штатная безопасная установка
0.5–1 мм	Вибрации, ускоренный износ подвески
>1 мм	Риск аварии из-за разрушения крепежа

Итог: Эксплуатация автомобиля с дисками, чей PCD не соответствует заводским параметрам, недопустима. Единственное безопасное решение – использование дисков с точно совпадающей разболтовкой, указанной в руководстве по эксплуатации ТС или на табличке в дверном проёме.

Чем опасна установка диска с неправильным PCD

Установка колесного диска с несоответствующим параметром PCD (Pitch Circle Diameter) приводит к критическому нарушению геометрии крепления. Болты или гайки не могут быть равномерно и полностью притянуты к ступице из-за смещения отверстий. В результате диск фиксируется с перекосом, создавая точки повышенного напряжения на крепежных элементах и самой ступице.

Такой перекос вызывает биение колеса при движении, которое передается на подвеску и рулевое управление. Вибрация ускоряет износ критических компонентов: разрушаются ступичные подшипники, деформируются тормозные диски, трескаются рычаги подвески. Даже при визуально надежной фиксации крепеж испытывает циклические нагрузки, превышающие расчетные, что может спровоцировать внезапный отрыв колеса на ходу.

Основные риски

• Разрушение крепежа: Болты/гайки срывает резьба или они ломаются из-за неравномерного распределения нагрузки
• Деформация ступицы: Перекос создает ударные нагрузки на посадочный фланец, приводя к его растрескиванию
• Вибрация руля: Дисбаланс на скоростях от 60 км/ч, усиливающийся при разгоне
• Ускоренный износ шин: Локальный прогрев и "съедание" протектора пятнами
• Отказ тормозов: Перегрев суппортов из-за биения и деформация тормозных дисков

Важно: Использование переходников (проставок) с "неправильным" PCD лишь маскирует проблему, увеличивая рычаг нагрузки на ступицу и повышая риск усталостного разрушения металла. Единственное безопасное решение – установка дисков со штатным диаметром расположения крепежных отверстий, указанным в технической документации автомобиля.

Биение колеса из-за несоответствия PCD: признаки

Установка дисков с несоответствующим PCD (несовпадением диаметра центров крепежных отверстий) приводит к смещению оси вращения колеса относительно ступицы. Это вызывает механическую деформацию и дисбаланс даже при идеальной геометрии самого диска.

Крепежные болты или гайки не обеспечивают плотного прилегания диска к ступице, создавая эксцентриситет. В результате колесо вращается с биением, передающимся на подвеску и рулевое управление.

Характерные симптомы

• Вибрация руля: ощутимая тряска на скоростях от 60 км/ч, усиливающаяся при разгоне.
• Биение кузова: дрожь в сиденьях или панелях при движении, особенно на трассе.
• Неравномерный износ шин: появление "пятнистого" стирания протектора ("пилообразный" износ).
• Стук в подвеске: глухие удары при проезде неровностей из-за люфта колеса.
• Самопроизвольное откручивание гаек/болтов: критичное ослабление крепежа при длительной эксплуатации.

Важно: перечисленные признаки могут проявляться даже при визуально правильной установке диска. Подтвердить несоответствие PCD можно только замером расстояния между крепежными отверстиями специнструментом.

Разрушение ступицы и подшипников при езде с неверным PCD

Неправильное совпадение PCD (диаметра расположения крепежных отверстий) вызывает критическую разбалансировку колеса. Диск физически не центрируется на ступице, даже если болты/гайки затянуты – между привалочной плоскостью диска и ступицей образуются микрозазоры. Это создает переменное радиальное биение при вращении колеса.

Вибрация от дисбаланса передается напрямую на ступичный узел. Подшипники ступицы, рассчитанные на строго осевые нагрузки, начинают работать в экстремальном режиме: появляются ударные радиальные воздействия, вызывающие деформацию тел качения и дорожек. Одновременно неравномерно нагружается сама ступица – металл испытывает цикличные перегрузки в точках контакта с болтами.

Последовательность разрушения узла:

1. Раскачивание колеса: Неполное прилегание диска провоцирует люфт даже при затянутых болтах.
2. Перегрев подшипника: Вибрация нарушает смазочный слой, увеличивается трение.
3. Деформация сепаратора: Ударные нагрузки разрушают структуру подшипника.
4. Разрушение ступицы: Металл устает в зонах крепления, появляются трещины.

Итог: Комбинация этих факторов приводит к заклиниванию подшипника, отрыву колеса на ходу или поломке ступицы. Ремонт потребует замены всего узла в сборе, а игнорирование проблемы создает прямую угрозу ДТП.

Использование центрирующих колесных проставок для адаптации PCD

Центрирующие проставки (адаптеры PCD) применяются при несовпадении посадочного диаметра ступицы (DIA) и разболтовки (PCD) автомобиля с параметрами диска. Они представляют собой металлические кольца с двумя разными схемами крепежных отверстий: внутренняя соответствует штатным шпилькам/болтам авто, а внешняя – параметрам приобретенных дисков. Это позволяет физически установить колесо с нештатным PCD.

Ключевым элементом таких проставок является центрирующий буртик (хабцентричное кольцо), который обеспечивает точное совмещение оси диска с осью ступицы. Без этого элемента возникает дисбаланс и биение колеса, что критично для безопасности. Толщина проставки влияет на вылет диска (ET), смещая колесо наружу, что требует предварительного расчета допустимых значений.

Особенности применения и ограничения

• Типы крепления:
  • Универсальные: Отверстия в виде продольных пазов (опасность смещения!)
  • Специализированные: Строгие отверстия под конкретные PCD (рекомендуемый вариант)
• Обязательные требования:
  1. Проставка обязательно должна иметь собственный центрирующий поясок под ступицу
  2. Использование удлиненных болтов/шпилек соответствующего класса прочности
  3. Контроль зазора между диском и элементами подвески/кузова после установки

Параметр	Без проставки	С проставкой
Соответствие PCD авто/диска	Полное (например 5x112)	Адаптировано (например авто 5x112 → диск 5x114.3)
Центровка колеса	Ступичным кольцом диска	Буртиком проставки + кольцом диска
Влияние на вылет (ET)	-	Уменьшение на толщину проставки (например ET45 → ET30 при толщине 15mm)

Важно: Установка проставок для коррекции PCD требует профессионального монтажа и регулярной проверки затяжки крепежа. Несоответствие толщины проставки может привести к превышению допустимой нагрузки на подвеску или контакту колеса с кузовом. Юридические ограничения на их использование варьируются в зависимости от региона.

Плюсы и минусы применения переходных проставок под PCD

Переходные проставки (адаптеры) – механические элементы, позволяющие установить колёсные диски с несоответствующим штатным параметром PCD. Они компенсируют разницу в количестве и диаметре крепёжных отверстий, выступая промежуточным звеном между ступицей и диском.

Использование таких адаптеров имеет как технические преимущества, так и существенные ограничения. Их применение требует тщательного расчёта нагрузок и профессионального монтажа во избежание критических последствий для безопасности.

Ключевые преимущества и недостатки

Преимущества	Недостатки
Расширение выбора дисков: Возможность установки тюнинговых, редких или неоригинальных моделей. Экономия средств: Альтернатива замене ступиц или покупке дорогих дисков с нужным PCD. Корректировка вылета: Некоторые проставки одновременно изменяют параметр ET.	Риск вибраций: Неточное центрирование или износ приводят к биению руля. Повышенная нагрузка: Увеличивается усилие на шпильки/болты и ступичный подшипник. Безопасность: Дешёвые или неправильно установленные адаптеры могут разрушиться в движении. Юридические проблемы: Несоответствие конструкции ТС ПДД, сложности при техосмотре.

Юридические последствия установки дисков с измененным PCD

Установка колесных дисков, чей PCD (Pitch Circle Diameter) не соответствует штатным параметрам транспортного средства, прямо нарушает требования Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Данный регламент категорически запрещает внесение изменений в конструкцию автомобиля без предварительного согласования с уполномоченными органами и проведения последующих испытаний.

Диски с нештатным PCD монтируются с использованием адаптеров (проставок) или путем рассверливания отверстий, что приводит к изменению геометрии крепления колеса к ступице. Это создает критический риск разрушения узла из-за неравномерного распределения нагрузки и вибраций, что квалифицируется как грубое несоблюдение условий безопасной эксплуатации транспортного средства.

Правовые последствия для водителя

Эксплуатация автомобиля с дисками, PCD которых не соответствует заводским спецификациям, влечет за собой следующие юридические последствия:

• Привлечение к административной ответственности по ч.1 ст. 12.5 КоАП РФ: штраф 500 рублей за управление ТС с неисправностями, при которых эксплуатация запрещена. Основание – пункт 7.18 Перечня неисправностей, запрещающих эксплуатацию (изменение количества/расположения крепежных элементов колеса).
• Аннулирование действия ОСАГО. Страховые компании вправе отказать в выплате или взыскать сумму ущерба в порядке регресса, если авария произошла по причине установки дисков с измененным PCD, признанной нарушением ПДД и причиной ДТП.
• Запрет прохождения техосмотра. Транспортное средство с несоответствием PCD не получит диагностическую карту, необходимую для оформления ОСАГО.
• Проблемы при ДТП. Суды и следственные органы практически всегда признают факт установки нештатных дисков с измененным PCD отягчающим обстоятельством, влияющим на определение виновности и меру ответственности.

Процедура легализации изменений

Единственный законный способ установки дисков с PCD, отличным от заводского, включает:

1. Проведение технической экспертизы измененной конструкции в аккредитованной лаборатории.
2. Получение заключения о безопасности модификации.
3. Оформление разрешения на внесение изменений в конструкцию ТС в ГИБДД.
4. Внесение отметки о разрешенной модификации в ПТС или ЭПТС.

Важно: Данная процедура сложна, дорогостояща и редко применяется для изменения PCD, так как экспертиза обычно подтверждает повышенные риски подобной переделки. Подавляющее большинство случаев установки дисков с измененным PCD остается незаконным.

PCD и центральное отверстие диска (DIA): взаимосвязь

PCD (Pitch Circle Diameter) определяет диаметр окружности крепежных болтов, а DIA (DIAmeter) – размер центрального отверстия, которое надевается на ступицу. Эти параметры механически независимы: PCD влияет на совместимость с резьбовыми шпильками, а DIA обеспечивает точную посадку диска на ступицу. Однако их совместное соблюдение критично для безопасного монтажа.

Неправильный DIA при корректном PCD создаст две проблемы: биение колеса из-за перекоса (если отверстие больше ступицы) или физическую невозможность установки (если меньше). Для компенсации зазора при увеличенном DIA применяют переходные кольца (центровочные кольца), но они не устраняют риски при неверном PCD.

Ключевые аспекты совместимости

• Приоритет PCD: Ошибка в PCD недопустима – болты не совпадут со ступицей, колесо не установится.
• Роль DIA: Зазор ≤ 0.3 мм – норма. При большем зазоре обязательно использование центровочных колец.
• Последствия игнорирования DIA: Вибрация руля, ускоренный износ подшипников и тормозных дисков, деформация дисков.

Параметр	Назначение	Риски при несовпадении
PCD	Фиксация диска болтами	Невозможность установки, разрушение крепежа
DIA	Центровка на ступице	Биение колеса, поломка подвески

PCD и вылет диска (ET): разделяем параметры

Параметр PCD (Pitch Circle Diameter) описывает исключительно геометрию крепежных отверстий диска. Он указывает диаметр воображаемой окружности, проходящей через центры этих отверстий, и количество самих крепежных болтов или гаек. Важно понимать, что PCD не имеет никакого отношения к расстоянию между соседними отверстиями напрямую – это диаметр окружности их расположения. Несовпадение PCD диска с параметрами ступицы автомобиля делает установку физически невозможной или крайне опасной.

Вылет диска (ET, от немецкого "Einpresstiefe") – это совершенно отдельный и независимый от PCD параметр, определяющий положение плоскости крепления диска к ступице относительно его центральной оси (продольной средней плоскости обода). Вылет измеряется в миллиметрах и может быть положительным (ET+), нулевым (ET0) или отрицательным (ET-). Он критически влияет на расположение колеса в арке автомобиля, зазор между шиной и элементами подвески/кузова, нагрузку на ступичные подшипники и управляемость.

Ключевые различия между PCD и ET

• Сущность параметра: PCD – крепежная геометрия (диаметр и количество отверстий). ET – монтажная глубина (положение обода относительно ступицы).
• Влияние на установку: Неверный PCD = диск физически не встанет на ступицу. Неверный ET = диск встанет, но возникнут проблемы с кинематикой, зазорами, износом или безопасностью.
• Допуски: PCD – абсолютный параметр, не терпит отклонений. ET – допускает очень небольшие отклонения (обычно ±5 мм), строго регламентированные производителем авто.

Параметр	PCD (Pitch Circle Diameter)	ET (Вылет)
Что определяет?	Расположение крепежных отверстий (диаметр окружности и их количество)	Глубину посадки диска относительно ступицы
Пример маркировки	5x112 (5 отверстий на диаметре 112 мм)	ET45 (положительный вылет 45 мм)
Последствия несоответствия	Невозможность установки, разрушение ступицы/диска при движении	Трение шины об элементы авто, ускоренный износ подшипников, ухудшение управляемости

При подборе диска оба параметра – PCD и ET – обязательны к строгому соблюдению в соответствии с требованиями производителя вашего автомобиля, указанными в руководстве по эксплуатации или каталогах. Использование дисков с нештатным PCD с помощью адаптеров (проставок) или рассверливания крайне опасно и запрещено. Корректировка ET в допустимых пределах иногда возможна с помощью качественных проставок, но требует профессионального расчета и учета всех рисков.

PCD и ширина диска (J): есть ли зависимость?

PCD (Pitch Circle Diameter) и ширина диска (обозначаемая буквой J, например, 7.0J) – это независимые технические параметры автодиска. PCD строго определяет диаметр окружности расположения крепежных отверстий и их количество, что критично для совместимости со ступицей. Ширина диска (J) указывает на расстояние между внутренними закраинами обода в дюймах и влияет на выбор допустимой ширины шины.

Между PCD и шириной диска не существует прямой конструктивной зависимости. Производители выпускают диски с одинаковым PCD, но разной шириной (например, 6.0J, 6.5J, 7.0J), а также диски одинаковой ширины, но с разным PCD. Это объясняется тем, что PCD зависит исключительно от геометрии ступицы конкретной модели авто, а ширина J определяется компоновкой колесной арки, требованиями к устойчивости и типоразмером шин.

Ключевые отличия параметров

• PCD: гарантирует точную посадку диска на ступицу. Неверный PCD делает монтаж невозможным без адаптеров.
• Ширина (J): влияет на форму профиля шины (слишком узкий диск «растянет» шину, слишком широкий – «сплющит»). Указывается перед буквой J (напр., 7.5J).

Параметр	Влияние на совместимость	Пример маркировки
PCD	Жёсткая привязка к автомобилю	5×114.3
Ширина (J)	Допускает вариации в пределах, разрешённых производителем авто	7.0J

При подборе диска PCD является абсолютным критерием: отклонение даже на 1–2 мм недопустимо. Ширина J может варьироваться в пределах, указанных в руководстве по эксплуатации ТС (обычно ±0.5–1 дюйм), но требует корректировки типоразмера шины. Таким образом, эти параметры работают параллельно, но не взаимозаменяемы.

Полная маркировка диска (кроме PCD)

Маркировка автомобильного диска содержит комплекс параметров, критичных для совместимости с транспортным средством. Каждый символ в коде несет информацию о геометрических и технических характеристиках изделия.

Рассмотрим расшифровку на примере типовой маркировки: 7.5Jx16 H2 ET45 d57.1. Помимо PCD (количества и диаметра крепежных отверстий), здесь зашифрованы ключевые размеры и конструктивные особенности.

Детальная расшифровка параметров

Параметр	Пример	Обозначение	Пояснение
Ширина обода	7.5	Число (дюймы)	Расстояние между внутренними краями бортовых закраин. Определяет совместимость с шириной шины.
Конструкция борта	J	Буква (J, JJ, K, JK)	Форма закраины обода и профиль полки. J – наиболее распространенный тип для легковых авто.
Диаметр диска	16	Число после "x" (дюймы)	Посадочный диаметр обода, соответствует размеру шины (напр., R16).
Кольцевые выступы (хампы)	H2	H, H2, FH, CH	Количество и тип выступов для фиксации бескамерной шины. H2 – два хампы по краям обода.
Вылет диска	ET45	ET + число (мм)	Расстояние между привалочной плоскостью и осевой линией обода. ET45 – положительный вылет 45 мм.
Диаметр ступицы	d57.1	d или DIA + число (мм)	Размер центрального отверстия. Должен точно соответствовать посадочному диаметру ступицы автомобиля.

Дополнительные обозначения, встречающиеся в маркировке:

• MAX LOAD 690kg – предельная нагрузка на диск
• MAX PSI 50 COLD – максимальное давление в шинах
• ISO, TUV, SAE – стандарты качества
• Дата производства (например, 0223 – февраль 2023 г.)

Расшифровка маркировки диска 6.5Jx15 ET45 5х112 DIA 57.1

6.5 – ширина обода в дюймах. Определяет размер устанавливаемой шины.

J – форма закраины обода (конфигурация бортовой полки). Влияет на герметичность посадки шины и монтаж.

Остальные параметры

• 15 – посадочный диаметр диска в дюймах (соответствует маркировке шины).
• ET45 – вылет диска в миллиметрах. Расстояние между привалочной плоскостью и центральной осью диска. ET45 означает положительный вылет 45 мм.
• 5х112 – количество крепежных отверстий (5) и диаметр их расположения (112 мм), именуемый PCD (Pitch Circle Diameter).
• DIA 57.1 – диаметр центрального (ступичного) отверстия в миллиметрах (DIA – сокращение от Diametre).

Где посмотреть рекомендованный PCD для своей машины

Основной источник информации – руководство по эксплуатации автомобиля. В разделе технических характеристик или требованиях к колесам всегда указывается PCD. Если документация утеряна, поищите дубликат в электронном формате на официальном сайте производителя или автомобильных форумах.

На самой машине данные можно найти несколькими способами. Проверьте табличку с VIN-кодом (обычно на стойке водительской двери, под капотом или в бардачке). Рядом с VIN часто указывают параметры дисков, включая PCD. Альтернативно – осмотрите внутреннюю сторону колпака ступицы или тормозного диска: некоторые производители наносят маркировку прямо на детали.

Дополнительные способы проверки

• Онлайн-каталоги: специализированные сайты (например, Wheel-Size.com или базы данных шинных центров) позволяют найти PCD по марке, модели и году выпуска авто.
• Замер штатного диска: если другие варианты недоступны, снимите колесо и измерьте расстояние между центрами соседних крепежных отверстий (требует точности). Используйте формулу для расчета PCD в зависимости от количества болтов:
  • 4 отверстия: расстояние между противоположными центрами × 1.414
  • 5 отверстий: расстояние между центрами двух соседних отверстий × 1.701

Кол-во отверстий	Пример расчета
4	При расстоянии 100 мм: PCD = 100 × 1.414 ≈ 141.4 (маркируется как 4x141)
5	При расстоянии 72 мм: PCD = 72 × 1.701 ≈ 122.5 (маркируется как 5x112)

Онлайн-каталоги производителей дисков для подбора по PCD

Производители автодисков предлагают специализированные онлайн-каталоги, где параметр PCD является ключевым фильтром для подбора совместимых колёс. Эти сервисы позволяют ввести данные вашего автомобиля или текущих дисков, чтобы мгновенно получить перечень подходящих моделей. Система автоматически исключает варианты с несовпадающим креплением, минимизируя риск ошибки.

Большинство каталогов дополнительно учитывают и другие параметры маркировки: диаметр, ширину диска, вылет (ET), диаметр центрального отверстия (DIA) и тип крепления. Некоторые платформы предоставляют визуализацию: вы можете "примерить" диск на фото своего авто, оценив дизайн до покупки. Это особенно полезно при выборе нештатных колёс.

Преимущества использования онлайн-каталогов

• Точность подбора - алгоритмы проверяют совпадение PCD с допуском ±0.1 мм
• Экономия времени - замена ручного поиска в таблицах на мгновенный результат
• Актуальность базы - регулярное обновление моделей автомобилей и дисков

Для корректного использования каталогов подготовьте данные из маркировки диска или техпаспорта авто. Если PCD неизвестен, сервисы часто предлагают альтернативные методы идентификации:

1. Измерение штатных дисков линейкой
2. Поиск по VIN-коду автомобиля
3. Выбор из списка моделей/поколений авто

Производитель	Особенности каталога
Borbet	3D-визуализация, фильтр по странам-производителям авто
Replica	Поиск аналогов штатных дисков по PCD
Alcasta	Интеграция с сервисами шиномонтажа

Важно: даже при совпадении PCD всегда проверяйте полную совместимость диска с автомобилем. Некоторые каталоги отображают предупреждения, если вылет (ET) или диаметр ступицы (DIA) требуют использования переходных элементов.

Визуальная идентификация PCD по модели автомобиля

Визуально определить значение PCD диска без измерительных инструментов невозможно, так как параметр требует точного замера диаметра окружности центров крепежных отверстий. Однако для конкретной модели автомобиля производитель устанавливает фиксированные стандарты разболтовки, которые можно определить через техническую документацию или специализированные справочники.

Для точного выяснения PCD по модели транспортного средства используйте официальные источники: руководство по эксплуатации автомобиля, каталоги производителей дисков (например, Ralf, K&K), либо онлайн-базы данных. Многие интернет-магазины автозапчастей предлагают электронные подборщики дисков, где достаточно указать марку, модель и год выпуска авто.

Примеры PCD для распространенных моделей

Модель автомобиля	PCD
Volkswagen Golf 7	5x112
Toyota Corolla (E210)	5x114.3
Lada Vesta	4x108
Kia Sportage (4 поколение)	5x114.3

Важные нюансы при определении:

• В рамках одного модельного ряда PCD может отличаться для разных комплектаций (например, дизельные/бензиновые версии)
• При замене дисков всегда перепроверяйте данные в VIN-декодере или сервисной книжке
• Использование дисков с несоответствующим PCD требует проставок-адаптеров, что снижает безопасность

Проверка совместимости дисков до покупки (чек-лист)

Перед приобретением новых дисков критически важно убедиться в их полной совместимости с вашим автомобилем. Установка неподходящих дисков может привести к серьезным проблемам: от вибраций и повреждения подвески до невозможности установки колеса или отрыва колеса в движении.

Используйте приведенный ниже чек-лист для проверки ключевых параметров. Все необходимые значения для вашего авто можно найти в руководстве по эксплуатации, на табличке в дверном проеме, стойке или бардачке, на старых дисках (если они штатные), или у официального дилера.

Обязательные параметры для сверки:

1. PCD (Разболтовка): Совпадение количества крепежных отверстий и диаметра окружности, на которой они расположены (например, 5x114.3). Несовпадение даже на миллиметр делает установку невозможной или крайне опасной.
2. Диаметр ступичного отверстия (DIA): Центральное отверстие диска должно идеально соответствовать диаметру посадочного цилиндра на ступице вашего авто. Если отверстие диска больше – обязательны переходные кольца (центровочные кольца). Если меньше – диск не наденется.
3. Вылет (ET): Допустимое отклонение вылета обычно не превышает ±5 мм от штатного значения. Слишком маленький ET выдвинет колесо из арки, слишком большой – может привести к контакту диска с элементами подвески или тормозов.
4. Диаметр диска (R): Размер в дюймах (например, R16) должен соответствовать посадочному диаметру шины и быть одобренным для вашей модели.
5. Ширина диска (J): Ширина обода в дюймах (например, 7.0J) должна находиться в допустимом для вашего авто и выбранной шины диапазоне.

Дополнительные проверки:

• Тип крепления: Убедитесь, что конструкция крепежных отверстий (форма, фаски) подходит для болтов/гаек вашего автомобиля (шаровые, конические, плоские).
• Максимальная нагрузка (MAX LOAD): Грузоподъемность диска должна быть не меньше, чем у штатных дисков вашего авто.
• Зазоры: После монтажа на ступицу проверьте визуально или на стенде отсутствие контакта диска с:
  • Тормозными суппортами (особенно сзади)
  • Элементами подвески (амортизаторы, рычаги)
  • Крыльями (при повороте колеса до упора)
• Колпаки ступицы: Убедитесь, что центральный колпак диска (если он есть) или колпак ступицы автомобиля помещаются и могут быть установлены.

Никогда не полагайтесь только на заявления продавца о "универсальности" диска или совместимости по марке авто. Всегда проверяйте фактические параметры диска (указаны на его внутренней стороне или в спецификации) и сравнивайте их с требованиями вашей конкретной модели и года выпуска. При малейших сомнениях – консультируйтесь со специалистами.

Мнимая "универсальность" дисков с многодыркой

Производители позиционируют диски с несколькими наборами крепежных отверстий (многодыркой) как универсальное решение для разных марок авто. Кажущаяся совместимость с различными PCD (например, 5x100/5x114.3) создает иллюзию широкого применения без привязки к конкретной модели.

Однако критическая проблема кроется в центровке колеса на ступице. Даже при совпадении PCD, диаметр центрального отверстия (DIA) редко идеально соответствует посадочному выступу ступицы для всех совместимых авто. Зазор компенсируют пластиковыми кольцами-переходниками, но они не обеспечивают жесткого позиционирования, как штатное металлическое кольцо диска.

Основные риски многодырочных дисков

Биение и вибрации: Люфт в центральном отверстии приводит к дисбалансу. Вибрации передаются на руль и кузов даже после балансировки, ускоряя износ:

• Ступичных подшипников
• Элементов подвески (шаровых опор, сайлентблоков)
• Рулевого управления

Нарушение геометрии крепления: При затяжке болтов диск смещается относительно ступицы, создавая:

• Перекос крепежных элементов
• Неравномерное распределение нагрузки на шпильки
• Ослабление соединения в движении

Деформация диска: Точечные нагрузки из-за неправильной посадки провоцируют:

• Радиальное биение обода
• Трещины в зоне крепежных отверстий
• Потерю герметичности бескамерных шин

Ограниченная нагрузочная способность: Универсальная разболтовка снижает прочность конструкции. Зоны между соседними отверстиями становятся уязвимыми к усталостным напряжениям, особенно при ударах или перегрузках.

Недостатки исполнения "Multi-PCD" на дисках

Основной проблемой Multi-PCD является сниженная точность центровки колеса относительно ступицы. Наличие нескольких наборов крепёжных отверстий неизбежно приводит к увеличенным допускам при их изготовлении, что вызывает биение диска во время движения. Это не только ухудшает управляемость автомобиля, но и провоцирует ускоренный износ подшипников ступиц, элементов подвески и шин.

Конструкция с универсальным креплением ослабляет сам диск в критических зонах нагрузки. Лишние отверстия создают точки концентрации механических напряжений, повышая риск образования микротрещин, особенно при эксплуатации на плохих дорогах или при ударах. Кроме того, уменьшается площадь контактной поверхности между диском и ступицей, что может привести к ослаблению посадки и самопроизвольному откручиванию болтов.

Другие значимые ограничения

• Вибрации на высоких скоростях: Неидеальное совпадение отверстий с шпильками ступицы вызывает дисбаланс, проявляющийся вибрацией руля и кузова.
• Сложность балансировки из-за переменного положения крепежа относительно центра ступицы.
• Риск коррозии в неиспользуемых отверстиях при отсутствии защитных заглушек.
• Некорректная передача крутящего момента из-за частичного контакта крепёжных элементов со стенками отверстий.

Важно: Multi-PCD допустимы только как временное решение (например, для тестовой установки). Для постоянной эксплуатации предпочтительны диски с родным PCD, гарантирующие геометрическую стабильность и безопасность.

Случаи повреждения крепежных отверстий на муфти-PCD

Основная причина повреждений крепежных отверстий на универсальных дисках – несоответствие посадочного диаметра ступицы и центрального отверстия диска. При завышенном диаметре ЦО диск центрируется исключительно болтами/шпильками, создавая эксцентричную нагрузку. Вибрация и ударные нагрузки вызывают деформацию краев отверстий под крепеж.

Особенно критично это проявляется при использовании переходных колец низкого качества или их отсутствии. Неравномерный момент затяжки гаек, превышение рекомендованного усилия, а также применение поврежденных или несоответствующих болтов усугубляют проблему. Постепенно края отверстий вытягиваются, образуя овалы или трещины.

Типичные сценарии разрушения

• Образование "восьмерки": Диск деформируется из-за переменных радиальных нагрузок при эксцентричном монтаже.
• Сколы кромок: Возникают при ударном контакте болта с краем отверстия из-за люфта.
• Трещины между отверстиями: Формируются из-за циклических изгибающих напряжений в перемычках.
• Полный отрыв фрагмента: Крайний случай при комбинации усталости металла и перегрузки.

Фактор риска	Последствие для PCD
Некорректная центровка (отсутствие колец)	Концентрация напряжений на 2-3 отверстиях из комплекта
Бракованные или изношенные болты	Неравномерная затяжка, смещение контактной зоны
Динамические удары (ямы, бордюры)	Локальная пластическая деформация краев отверстий

Важно: Повреждения часто малозаметны визуально. Косвенные признаки – вибрация на скорости, самопроизвольное ослабление гаек или характерный металлический стук. Регулярная проверка дисков (особенно после ударов) обязательна для мульти-PCD моделей.

Сравнение точности центровки Multi-PCD и оригинального PCD

Оригинальный PCD обеспечивает максимальную точность центровки за счёт полного соответствия отверстий диска геометрии ступицы. Крепёжные отверстия строго совпадают с диаметром расположения шпилек, исключая малейшие отклонения. Это гарантирует идеальное распределение нагрузки и минимизирует радиальное биение.

Multi-PCD диски используют универсальные посадочные отверстия (чаще овальные или с несколькими рядами крепежа), что создаёт компромисс между совместимостью и точностью. При установке неизбежны микрозазоры между шпильками и краями отверстий, даже при использовании центрирующих колец. Это снижает стабильность позиционирования относительно оси вращения.

Критерий	Оригинальный PCD	Multi-PCD
Соосность ступицы и диска	Абсолютная (0.00–0.05 мм)	Условная (0.1–0.5 мм)
Распределение нагрузки	Равномерное по всему периметру	Точечное на крепёжные элементы
Риск вибраций	Минимальный	Повышенный (особенно при износе)
Влияние на подвеску	Штатные условия работы	Ускоренный износ подшипников/сайлент-блоков

Ключевой недостаток Multi-PCD – кумулятивное отклонение: даже минимальные люфты в каждом крепежном отверстии суммируются, вызывая дисбаланс. Для скоростной езды или тяжёлых условий эксплуатации предпочтительны диски с оригинальным PCD, тогда как Multi-PCD стоит рассматривать лишь как временное решение или для малобюджетных проектов.

Влияние PCD на балансировку колеса

Несоответствие PCD диска параметрам ступицы автомобиля приводит к механической несовместимости при установке. Если диск всё же удаётся закрепить через переходные элементы (проставки, эксцентричные болты или универсальные отверстия SL), его геометрический центр смещается относительно оси вращения ступицы. Это создаёт изначальный статический дисбаланс, так как масса колеса распределяется неравномерно вокруг истинной оси вращения.

Смещение центра диска провоцирует радиальное биение колеса при вращении. Балансировочные станки компенсируют дисбаланс грузиками, но не устраняют саму причину – эксцентричное положение диска. Даже после балансировки сохраняются остаточные вибрации, особенно на высоких скоростях. Постоянное биение ускоряет износ шины, подшипников ступицы и элементов подвески.

Ключевые последствия неверного PCD для балансировки

• Неустранимый дисбаланс: Стандартная балансировка не компенсирует смещение оси диска относительно ступицы.
• Динамические нагрузки: Центробежные силы из-за эксцентриситета вызывают биение руля и кузова.
• Локальный перегруз крепежа: Болты/гайки испытывают переменные нагрузки, повышая риск срыва резьбы или поломки шпилек.
• Деформация диска: Постоянные вибрации могут привести к искривлению посадочных полок или обода.

Ошибки шиномонтажа при нестандартном PCD

Монтаж дисков с несоответствующим PCD (например, установка 5x112 на ступицу 5x114.3) требует применения адаптеров или сверловки отверстий под болты. Эти манипуляции критически повышают риски при нарушении технологии работ. Непрофессиональный подход приводит к скрытым дефектам, проявляющимся только в процессе эксплуатации.

Основная опасность заключается в некорректном распределении нагрузок на крепежные элементы и ступичный узел. Даже незначительные отклонения в геометрии крепления провоцируют вибрации, ускоренный износ деталей и потерю управляемости. Особенно критичны ошибки при использовании универсальных дисков ("мульти-PCD"), где мастер может ошибиться с выбором группы отверстий.

Типичные ошибки при работе с адаптерами и сверловкой

• Нецентрированная установка переходников – смещение адаптера относительно оси ступицы вызывает дисбаланс и биение руля даже после балансировки колес.
• Неконтролируемая деформация диска – присадка отверстий "на глаз" без фрезерного станка нарушает соосность крепежных точек, создавая переменные нагрузки на шпильки.
• Игнорирование конусности седел – применение болтов/гаек с несоответствующим углом конуса (например, сферических вместо конических) снижает площадь контакта и провоцирует самооткручивание.

Ключевые последствия технических нарушений:

1. Откол крепежных фланцев диска из-за усталости металла в переработанных отверстиях
2. Обрыв шпилек или срез ступичных шлицев при экстренном торможении
3. Трещины в области крепежных отверстий, не обнаруживаемые при визуальном контроле

Ошибка	Признак	Риск
Превышение крутящего момента затяжки	Деформация посадочного места диска	Разрушение ступицы при перегрузках
Отсутствие динамометрического ключа	Неравномерная затяжка крепежа	Деформация тормозного ротора

Обязательная проверка включает замер биения колеса в сборе на стенде после установки на автомобиль. Пренебрежение этой процедурой – грубейшее нарушение при работе с нештатным PCD, так как компенсировать дисбаланс грузиками невозможно при геометрических отклонениях крепления.

PCD для литых, кованых и штампованных дисков: различия

PCD (Pitch Circle Diameter) – диаметр окружности расположения крепежных отверстий – является строго фиксированным геометрическим параметром для любого типа диска (штампованного, литого или кованого), предназначенного для конкретной модели автомобиля. Его значение определяется производителем транспортного средства и не зависит от технологии изготовления самого колесного диска. Неправильный PCD делает установку диска физически невозможной или крайне опасной.

Хотя сам параметр PCD идентичен для всех типов дисков на одну модель авто, различия проявляются в способе его формирования и визуальных особенностях:

Ключевые аспекты по типам дисков

• Штампованные диски: Отверстия под шпильки/болты пробиваются прессом на завершающем этапе производства. Края отверстий могут иметь небольшие заусенцы. Центрирование на ступице осуществляется преимущественно по отверстиям (конусными поверхностями болтов/гаек).
• Литые диски: Отверстия формируются непосредственно при литье заготовки в пресс-форме. Требуют высокой точности литейной оснастки для соблюдения PCD. Центрирование чаще происходит по отверстиям (конус болта/гайки), хотя многие современные литые диски также имеют ступичное центрирование (хабцентриком). Поверхность отверстий гладкая.
• Кованые диски: PCD высверливается на высокоточных станках с ЧПУ из цельной поковки. Обеспечивают максимальную точность и чистоту поверхности отверстий. Практически всегда используют ступичное центрирование (хабцентриком) как основной метод, отверстия под болты служат только для крепления.

Важные нюансы:

Тип диска	Точность PCD	Основной метод центрирования	Риск применения адаптеров
Штампованный	Стандартная	По отверстиям (конус болта/гайки)	Высокий (деформация отверстий)
Литый	Высокая	По отверстиям или ступице (хабцентрик)	Средний (риск сколов)
Кованый	Максимальная	По ступице (хабцентрик)	Очень высокий (недопустимо)

Использование проставок (адаптеров PCD) для установки дисков с несоответствующим штатному PCD категорически не рекомендуется производителями дисков и автомобилей из-за возникновения нерасчетных нагрузок на крепеж и ступичный узел, особенно критично это для жестких и требовательных к точности кованых дисков.

Особенности PCD дисков для внедорожников (джипов)

PCD (Pitch Circle Diameter) для внедорожников отличается увеличенными значениями диаметра расположения крепежных отверстий по сравнению с легковыми автомобилями. Это связано с необходимостью выдерживать повышенные нагрузки, характерные для тяжелых машин и экстремальных условий эксплуатации. Типичные значения PCD для джипов начинаются от 139.7 мм и могут достигать 165.1 мм, тогда как у легковых авто обычно варьируются в диапазоне 98-114 мм.

Конструкция внедорожных колесных дисков предусматривает усиленную структуру и специфичную форму вылета (ET), что критично для совместимости с массивными тормозными системами и подвеской. Неправильный подбор PCD приводит к вибрациям, разрушению ступичных подшипников и деформации диска из-за неравномерного распределения нагрузки на крепеж.

Ключевые отличия и требования

Основные параметры, требующие особого внимания при выборе дисков для внедорожников:

• Диаметр PCD: Распространенные значения 6x139.7 (Toyota Land Cruiser), 8x165.1 (Chevrolet Tahoe), 5x150 (Ford Ranger)
• Центральное отверстие (ЦО): Увеличенный размер (от 108 мм) для плотной посадки на массивные ступицы
• Вылет (ET): Меньшее положительное значение (до -15 мм) для обеспечения зазора с элементами подвески

Модель авто	PCD	ЦО (мм)	ET (мм)
Jeep Wrangler	5x127	71.5	+15...+25
Mitsubishi Pajero	6x139.7	107.0	+15
Land Rover Defender	5x165.1	123.2	+30

Обязательная проверка совместимости включает не только соответствие PCD, но и тестирование зазора между внутренней поверхностью диска и тормозными суппортами. Для тяжелых внедорожников категорически запрещено использование адаптеров (проставок) для изменения PCD – это провоцирует критическое снижение прочности крепления колеса.

Подбор PCD при замене ступицы или редуктора

При замене ступицы или редуктора заднего моста критически важно обеспечить совпадение параметра PCD (Pitch Circle Diameter) новой детали со штатными дисками транспортного средства. Несоблюдение этого требования делает физическую установку колеса невозможной или создаёт опасные условия эксплуатации из-за нарушения центровки.

Производители автомобилей и узлов указывают PCD ступицы или фланца редуктора в технической документации. Данный параметр должен строго соответствовать PCD, отштампованному на колёсных дисках (например, 5x114.3). Использование переходных проставок (спейсеров) для адаптации несоответствующего PCD категорически не рекомендуется – это нарушает геометрию крепления и может привести к разрушению узла.

Ключевые действия при подборе

• Определение точного PCD штатных дисков: Найдите маркировку на внутренней стороне диска (формат "Количество болтов x диаметр окружности в мм").
• Сверка с параметрами новой ступицы/редуктора: Убедитесь, что PCD приобретаемой запчасти идентичен значению на дисках. Требуйте предоставления точных технических характеристик от поставщика.
• Проверка совпадения всех параметров крепежа: Помимо PCD, должны совпадать диаметр центровочного отверстия (DIA), вылет диска (ET), а также тип и шаг резьбы колесных болтов/гаек.
• Консультация со специалистами: При малейших сомнениях обратитесь к профессиональным механикам или инженерам-автотехнологам для верификации совместимости.

Пренебрежение точным подбором PCD при замене ключевых узлов ходовой части создаёт высокий риск аварийной ситуации из-за отрыва колеса в движении. Допустимым считается только заводской вариант исполнения ступицы/фланца с требуемым диаметром расположения крепёжных отверстий.

Проверка PCD при покупке дисков с рук: пошаговая инструкция

Приобретая диски у частного продавца, всегда лично проверяйте параметр PCD (Pitch Circle Diameter), так как несоответствие этого размера вашему автомобилю сделает установку невозможной или опасной. Никакие заверения продавца не заменят самостоятельного измерения – ошибка даже в пару миллиметров приведёт к перекосу колеса.

Для точной проверки потребуется штангенциркуль или линейка с миллиметровой шкалой. Если на диске нет маркировки (например, "5x114.3"), действуйте строго по инструкции ниже. Помните: визуальная оценка "на глаз" недопустима.

Пошаговая методика измерения PCD

1. Подготовьте инструмент: Штангенциркуль предпочтительнее. При его отсутствии используйте жёсткую линейку.
2. Определите количество болтовых отверстий (LZ): Посчитайте крепёжные отверстия на диске (4, 5, 6 и т.д.).
3. Измерьте для чётного LZ (4,6,8 отверстий):
   • Замерьте расстояние между центрами противоположных отверстий (например, у 4-болтового – между двумя диаметрально противоположными).
   • Полученное число и есть PCD (например, 4x100).
4. Измерьте для нечётного LZ (5 отверстий):
   • Замерьте расстояние от центра одного отверстия до ДАЛЬНЕЙ стенки любого несоседнего отверстия (как на схеме ниже).
   • Умножьте результат на коэффициент 1,051 (для 5 болтов).
   • Пример: Если замер = 70.5 мм → PCD = 70.5 × 1,051 ≈ 74,1 (значит, 5x114.3).
5. Сверите с эталоном: Сравните измеренное значение с требуемым PCD вашего авто (см. руководство или таблицы в интернете). Допустимое отклонение – 0 мм.

Кол-во отверстий (LZ)	Метод измерения	Формула расчёта
4, 6, 8	Между центрами противоположных отверстий	PCD = измеренное расстояние
5	От центра до дальней стенки несоседнего отверстия	PCD = замер × 1,051

Важно! Если диск имеет сдвоенные отверстия (универсальный крепёж), PCD определить визуально невозможно – используйте только точный замер по инструкции. Отказ от проверки гарантированно приведёт к проблемам при монтаже.

PCD и тюнинг дисков: как подобрать неоригинальный параметр

При тюнинге автомобиля часто возникает необходимость установки дисков с нестандартным PCD, отличающимся от заводского. Это требует использования специальных адаптеров – проставок, которые физически компенсируют разницу в расстоянии между крепежными отверстиями. Такие проставки изготавливаются из высокопрочных алюминиевых сплавов или стали и имеют два разных шага крепежных отверстий: внутренний (соответствующий ступице авто) и внешний (под PCD нового диска).

Ключевой параметр при подборе – точное соответствие толщины проставки требованиям безопасности. Она должна обеспечить полноценный зацеп болта или шпильки в ступице (не менее 6-7 витков резьбы) и исключить контакт диска с элементами подвески. Обязательна проверка совместимости с длиной штатных крепежных элементов: часто требуются удлиненные болты или шпильки. Категорически запрещается использование проставок без коррекции длины крепежа – это критично для надежности фиксации колеса.

Ключевые аспекты подбора и установки

При выборе неоригинального PCD учитывайте:

• Точность совпадения диаметра центровочного отверстия (DIA): Если новый диск имеет больший DIA, используйте центровочные кольца для устранения биений. При меньшем DIA установка физически невозможна.
• Изменение вылета (ET): Проставки увеличивают вылет. Рассчитайте итоговый ET по формуле:
  ET_новый = ET_диска - Толщина проставки (мм). Отрицательное значение означает смещение диска наружу.
• Юридические ограничения: В ряде стран установка адаптеров для изменения PCD запрещена. Уточните местные нормы эксплуатации ТС.

Основные типы адаптеров:

Тип	Конструкция	Применение
Универсальные	С несколькими рядами отверстий под разные PCD	Бюджетный вариант, менее надежен из-за снижения площади контакта
Индивидуальные	Изготавливаются под конкретную пару PCD (авто → диск)	Максимальная точность и прочность, рекомендуемый выбор

Обязательные шаги после монтажа:

1. Контрольная затяжка крепежа через 50-100 км пробега.
2. Регулярная проверка момента затяжки (каждые 5 000 км).
3. Визуальный осмотр проставок на отсутствие трещин при сезонной смене шин.

Важно! Установка проставок изменяет нагрузку на ступичные подшипники и элементы подвески. При значительном увеличении выноса колеса (более 15-20 мм) обязательна проверка кинематики подвески и углов установки колес. Некорректный подбор может привести к ускоренному износу узлов ходовой части или отрыву колеса на ходу.

Основные заблуждения об адаптации PCD среди автовладельцев

Многие автовладельцы ошибочно полагают, что параметр PCD можно свободно корректировать под желаемые диски без последствий. Это заблуждение возникает из-за непонимания критической роли диаметра расположения крепёжных отверстий в безопасности эксплуатации.

Некорректная адаптация PCD – распространённая причина вибраций, повреждений ходовой части и даже аварий. Разберем ключевые мифы, которые могут спровоцировать такие ситуации.

Опасные мифы и реальные факты

Заблуждение	Реальность
«Рассверлить отверстия диска под другой PCD – безопасно»	Нарушает геометрию крепления, создаёт точечные нагрузки на болты. Риск срыва резьбы, деформации диска и отрыва колеса.
«Проставки (спейсеры) решают проблему несовпадения PCD»	Проставки корректируют вылет (ET), а не PCD. Использование их для компенсации неверного диаметра расположения болтов – грубая ошибка.
«Центровочные кольца нивелируют разницу в PCD»	Центровочные кольца совмещают центральное отверстие диска со ступицей (Hub Diameter). Они физически не влияют на положение крепёжных болтов по окружности (PCD).
«Отклонение в 1-2 мм по PCD некритично»	Даже минимальное отклонение вызывает биение колеса, перекос крепежа и ускоренный износ: Ступичных подшипников ШРУСов Элементов подвески
«Эксцентричные болты/гайки надёжно фиксируют диск с другим PCD»	Эксцентрики предназначены для развала, не компенсируют PCD. Их применение для крепления диска – крайне опасно из-за риска самопроизвольного откручивания.

Список источников

При подготовке материалов о PCD дисках и маркировке автодисков использовались специализированные технические источники. Они обеспечили достоверность информации о стандартах, параметрах и принципах обозначений колесных дисков.

Ниже представлен перечень ключевых ресурсов, на основе которых систематизированы данные по расшифровке PCD и других характеристик. Эти материалы содержат актуальные сведения от производителей и экспертов автомобильной отрасли.

• Официальные технические каталоги производителей дисков (Ronal, ATS, Borbet)
• ГОСТ Р 52390-2005 "Диски колесные автомобильные. Технические условия"
• Профессиональные автомобильные справочники по подбору дисков
• Техническая документация ассоциации JATMA (Японская организация по шинам и дискам)
• Отраслевые статьи в журналах "За рулем" и "Авторевю"
• Материалы учебных курсов для автотехников по конструкции ходовой части
• Открытые базы данных параметров дисков на тематических порталах

Видео: Маркировка дисков. Как читать маркировку колёсного диска


• Городские автомобили - малый расход топлива

• Антискрипные пластины в тормозных колодках - их функции

• Подшипники FAG - профессиональный выбор
