PCV-клапан - местонахождение, характеристики и принцип работы

Статья обновлена: 18.08.2025

Система принудительной вентиляции картера (PCV) – ключевой компонент современных двигателей внутреннего сгорания, отвечающий за экологичность и стабильность работы.

В данной статье подробно рассматривается расположение PCV-клапана в подкапотном пространстве, его конструктивные особенности и принцип действия, влияющий на удаление картерных газов и поддержание оптимального давления в двигателе.

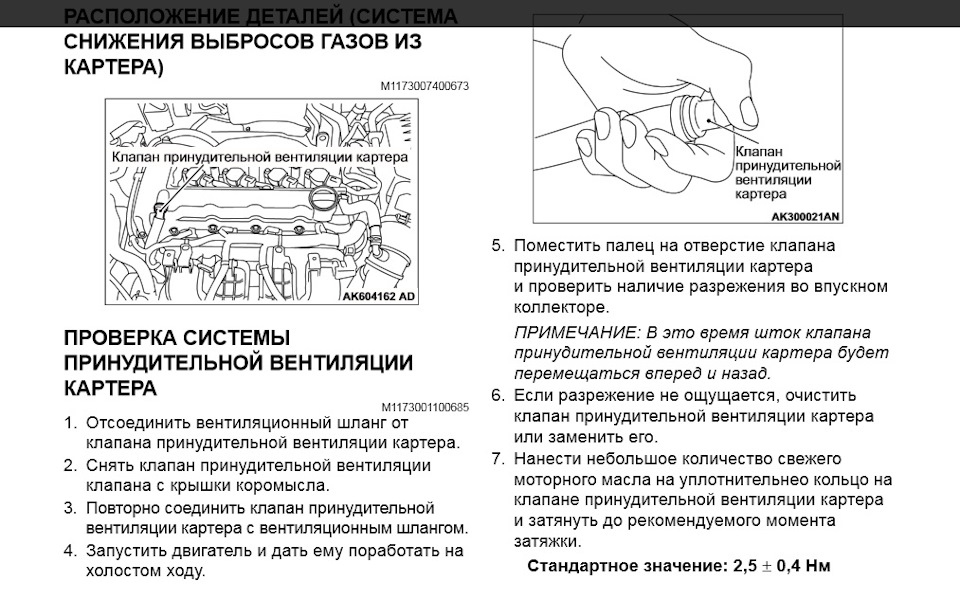

Общее расположение PCV-клапана в подкапотном пространстве

Клапан PCV преимущественно устанавливается непосредственно на клапанной крышке двигателя или вблизи неё. Он врезается в систему вентиляции картера через резиновое посадочное гнездо либо резьбовое соединение, обеспечивая физическую связь с внутренними полостями двигателя.

От клапана отходит вакуумный шланг, который направляется к впускному коллектору или корпусу дроссельной заслонки. Это расположение позволяет системе использовать разрежение впускного тракта для принудительного отвода картерных газов в цилиндры двигателя.

Типовые точки монтажа на разных двигателях

Рядные двигатели: На торцевой или верхней части клапанной крышки ближе к впускному коллектору
V-образные двигатели: На одной из клапанных крышек (чаще со стороны впуска), реже - на блоке цилиндров
Модульная конструкция: В составе маслоотделителя, закреплённого на блоке цилиндров под впускным коллектором

Для точной идентификации следует отслеживать толстый резиновый шланг (Ø15-25 мм), идущий от клапанной крышки к впускному тракту. Сам клапан обычно выполнен в виде цилиндрического пластикового или металлического корпуса размером со спичечный коробок.

Конструкция клапана PCV: внутреннее устройство

Клапан PCV (Positive Crankcase Ventilation) представляет собой механический регулятор потока газов, конструктивно выполненный в компактном корпусе. Основная задача – дозированная подача картерных газов во впускной коллектор двигателя при одновременном предотвращении обратного тока.

Ключевыми элементами конструкции являются герметичный корпус, запорный механизм (плунжер или мембрана) и калиброванная пружина. Корпус изготавливается из термостойкого пластика или металла, оснащается входным и выходным штуцерами для интеграции в систему вентиляции.

Основные компоненты клапана

Корпус: Формирует каналы для газа, обеспечивает крепление деталей. Внутренняя полость разделена на камеры, регулирующие направление потока.
Запорный элемент:
- Игольчатый плунжер (в большинстве современных клапанов) – конусообразный шток, перемещающийся в седле.
- Резиновая мембрана (в некоторых старых моделях) – гибкая диафрагма, изменяющая пропускное сечение.
Возвратная пружина: Калибруется под давление в системе. Удерживает плунжер в базовом положении, противодействуя разрежению.
Седло клапана: Прецизионная поверхность, с которой контактирует плунжер для герметизации канала.

Принцип работы основывается на балансе двух сил: давления картерных газов/разрежения во впуске и усилия пружины. При малом разрежении (холостой ход, низкие нагрузки) пружина удерживает плунжер, оставляя минимальный зазор для прохода газов. С ростом оборотов и разрежения во впускном коллекторе плунжер преодолевает сопротивление пружины, открывая проходное сечение для увеличения потока.

Режим работы двигателя	Состояние клапана	Поток газов
Холостой ход, низкие нагрузки	Плунжер прижат пружиной (почти закрыт)	Минимальный
Средние нагрузки	Плунжер частично открыт	Умеренный
Высокие нагрузки/обороты	Плунжер максимально открыт	Интенсивный
Резкое закрытие дросселя (торможение двигателем)	Клапан мгновенно закрывается	Блокируется обратный ток

Важная особенность конструкции – наличие фильтрующей сетки (на входе или внутри) в некоторых моделях для улавливания крупных частиц масла. Износостойкость обеспечивается подбором материалов: плунжер – сталь или керамика, седло – металл/спеченный композит, пружина – нержавеющая сталь.

Материалы изготовления и типоразмеры PCV-клапанов

Корпуса PCV-клапанов преимущественно изготавливаются из термостойких полимеров – полиамида (PA) или полифениленсульфида (PPS), устойчивых к моторному маслу и высоким температурам (до +150°C). В отдельных конструкциях, особенно для тяжелых условий эксплуатации, применяются металлические корпуса из латуни или алюминиевых сплавов. Уплотнительные элементы (мембраны, пружинные механизмы) выполняются из маслостойкой резины (NBR, FKM) или силикона (VMQ), обеспечивающих герметичность и эластичность при длительном контакте с картерными газами.

Типоразмеры клапанов стандартизированы под конкретные модели двигателей и варьируются по присоединительным параметрам и геометрическим габаритам. Ключевые различия включают диаметр резьбы (метрическая M10x1.0, M12x1.25 или дюймовая 1/4" NPT), форму штуцера (прямой, угловой) и длину корпуса (от 30 до 80 мм). Некоторые производители используют фланцевое крепление вместо резьбового для интеграции с системой вентиляции.

Распространенные типоразмеры

Типоразмер	Резьба/крепление	Применение (примеры)
Тип A	M12x1.25	VW 1.8T, Audi 2.0L FSI
Тип B	1/4" NPT	Двигатели GM серий LS, Ford Duratec
Тип C	Фланец с 2 болтами	Toyota 3S-FE, BMW M54

Поиск клапана на рядных бензиновых двигателях

На большинстве рядных бензиновых двигателей PCV-клапан располагается непосредственно на клапанной крышке. Это наиболее распространенное и легко доступное место для его установки. Визуально он выглядит как небольшой пластиковый или металлический фитинг, к которому подсоединяется шланг.

Другой распространенный вариант размещения – вставка клапана в один из концов шланга PCV-системы. Такой шланг всегда соединяет впускной коллектор (или патрубок перед дроссельной заслонкой) с клапанной крышкой или блоком цилиндров. Клапан может быть встроен в шланг ближе к впускному коллектору или к клапанной крышке.

Типичные места расположения и особенности

Для поиска PCV-клапана следуйте шлангу, идущему от клапанной крышки к впускному тракту:

На клапанной крышке: Чаще всего клапан просто вкручен или вставлен в специальное гнездо в крышке (обычно сверху или сбоку), а к нему уже подсоединен шланг.
В шланге PCV: Осмотрите сам резиновый шланг, особенно в местах его изгибов или креплений. Клапан может быть впаян в пластиковый разъем или встроен в участок более жесткой трубки, вставленной в резиновый шланг.
На впускном коллекторе: Реже, но встречается крепление клапана непосредственно во впускном коллекторе, к которому потом подсоединяется шланг от клапанной крышки.
Двигатели с турбонаддувом: На турбированных моторах шланг PCV часто подключен *перед* турбокомпрессором, а не напрямую к впускному коллектору после него, чтобы избежать попадания масла в турбину. Клапан при этом все равно будет находиться либо на крышке, либо в этом шланге.

Принцип работы системы PCV основан на разрежении во впускном коллекторе:

Картерные газы (прорвавшиеся мимо поршневых колец пары топлива, масла и выхлопных газов) под действием разрежения из впускного коллектора засасываются через PCV-клапан и шланг.
PCV-клапан действует как односторонний регулирующий клапан:
- На холостом ходу и при торможении двигателем: Разрежение во впуске максимально. Клапан сильно прикрывается, пропуская лишь небольшой объем газов, чтобы не нарушить работу двигателя на низких оборотах.
- Под нагрузкой (средние и высокие обороты): Разрежение падает. Клапан открывается шире, пропуская больший объем картерных газов для эффективной вентиляции.
- При обратном ходе (например, при "хлопке" во впуск): Клапан полностью закрывается, предотвращая попадание пламени из впускного коллектора в масляный картер.
Попадая во впускной тракт, картерные газы смешиваются с чистым воздухом и дожигаются в цилиндрах двигателя.

Тип двигателя/Особенность	Типичное местонахождение PCV-клапана	Примечание
Рядный 4-цилиндровый (атмосферный)	На клапанной крышке (часто в задней части)	Самый распространенный вариант
Рядный 6-цилиндровый	На клапанной крышке или в шланге PCV	Часто ближе к задней части двигателя
Турбированный рядный двигатель	На клапанной крышке или в шланге, ведущем к впуску перед турбиной	Ключевое отличие из-за турбонаддува
Двигатель с прямым впрыском (GDI)	Стандартные места (крышка/шланг)	Система PCV работает аналогично, но проблемы с нагаром могут быть чаще

Нахождение PCV на V-образных силовых агрегатах

В V-образных двигателях PCV-клапан чаще всего располагается в верхней части клапанной крышки одного из рядов цилиндров. Конкретное место зависит от конструкции: на бензиновых моторах его обычно устанавливают на крышке заднего ряда (ближе к впускному коллектору), тогда как в дизельных версиях клапан может интегрироваться в переднюю крышку. Найти его проще всего по тонкой резиновой трубке диаметром 10-15 мм, идущей от клапана к впускному коллектору.

Доступ к клапану осложнён плотной компоновкой V-образных агрегатов: он часто скрыт под патрубками воздуховода или топливной рампой. В некоторых моделях (например, GM Vortec) PCV вмонтирован непосредственно во впускной коллектор, а на двигателях с турбонаддувом (TFSI, EcoBoost) дополнительно используется маслоотделитель, соединённый с клапаном через лабиринт каналов в ГБЦ.

Типичные схемы установки

Крепление к клапанной крышке: Клапан вкручивается в резьбовое отверстие или фиксируется через резиновую втулку
Интеграция с системой вентиляции: Подключён к лабиринтному маслоотделителю внутри ГБЦ
Центральное расположение: На двигателях с верхним впуском (например, Chrysler Hemi) вынесен на корпус впускного коллектора

Тип двигателя	Распространённое место	Особенности доступа
Бензиновый V6/V8	Задняя клапанная крышка (ряд возле лобового стекла)	Требуется снятие декоративных накладок
Дизельный V6/V8	Передняя клапанная крышка или блок цилиндров	Защищён теплоизоляционными экранами
Битурбо V-образный	Корпус маслоотделителя под впускным коллектором	Необходим демонтаж впускных трубок

Принцип работы остаётся неизменным: разрежение из впускного тракта открывает клапан, позволяя картерным газам поступать в камеру сгорания. Однако в V-образных моторах используется двухконтурная система вентиляции – отдельные каналы для каждого ряда цилиндров, сходящиеся к общему PCV-клапану или распределяющиеся между двумя клапанами для равномерного отсоса газов.

Особенности расположения PCV-клапана в турбированных двигателях

В турбированных моторах система вентиляции картера усложняется из-за наличия наддува и повышенного давления во впускном тракте. Это напрямую влияет на место установки и конфигурацию PCV-клапана, который должен корректно работать в условиях как вакуума, так и избыточного давления.

Клапан обычно интегрируется в участок между маслоотделителем и впускным коллектором до турбокомпрессора. Такое расположение позволяет использовать разрежение, возникающее при закрытии дроссельной заслонки, для эффективного удаления картерных газов даже при работе турбины под нагрузкой.

Ключевые отличия от атмосферных двигателей

Двойные контуры вентиляции: Часто реализуются две магистрали:
- Основная ветвь с PCV-клапаном – для режимов с высоким вакуумом (холостые обороты, торможение двигателем)
- Дополнительная ветвь (без клапана или с калиброванным отверстием) – соединяет картер с воздуховодом после воздушного фильтра, но до турбины. Активна при высоком давлении наддува.
Защита от обратного потока: Клапан должен надежно блокировать поступление сжатого воздуха из впускного коллектора обратно в картер при работе турбины.
Повышенные требования к герметичности: Любые утечки в системе PCV приводят к подсосу неучтенного воздуха, нарушающего работу датчиков и алгоритмы управления турбодвигателем.
Сложная конструкция маслоотделителя: Из-за большего объема картерных газов и риска масляного нагара во впуске и интеркулере применяются многоступенчатые (лабиринтные, центробежные) системы улавливания масла.

Режим работы	Действие PCV-системы
Низкие нагрузки/Вакуум	PCV-клапан открыт. Газы втягиваются через клапан во впускной коллектор.
Высокие нагрузки/Наддув	PCV-клапан закрыт. Газы отводятся через калиброванное отверстие в патрубок до турбины, используя разряжение на входе компрессора.

Неисправность клапана или засорение магистралей в турбомоторах критичнее, чем в атмосферных: вызывает рост давления в картере, выдавливание сальников, попадание масла во впуск и интеркулер, снижение мощности и детонацию.

Принцип работы PCV-клапана на холостом ходу

На холостом ходу разрежение во впускном коллекторе достигает максимума, что критически влияет на функционирование PCV-клапана. Под действием сильного вакуума плунжер или шарик внутри клапана преодолевает сопротивление пружины и втягивается в сторону коллектора, существенно сокращая проходное сечение канала. Это создает строго дозированный поток картерных газов.

Ограничение потока предотвращает избыточное разбавление топливно-воздушной смеси, которое могло бы вызвать нестабильность оборотов двигателя или его остановку. Одновременно клапан поддерживает минимально необходимый отсос газов для удаления влаги, кислот и несгоревших углеводородов из картера, защищая масло от преждевременного старения.

Ключевые особенности режима

Контроль разрежения: Пружина клапана калибрована под высокое разряжение (до 0.9 Бар), обеспечивая точную балансировку потока.
Защита от обратного пламени: В случае хлопков во впуске клапан мгновенно закрывается под действием пружины, блокируя проникновение пламени в картер.
Стабилизация холостых оборотов: Дозировка газов предотвращает "плавание" оборотов из-за переобеднения смеси.

Параметр	Состояние клапана	Воздействие на двигатель
Проходное сечение	Минимальное (1-3% от максимума)	Исключает переобеднение смеси
Скорость потока газов	0.5-2 л/мин	Обеспечивает вентиляцию без потерь мощности

Последствия неисправности: Заклинивание в открытом положении вызывает подсос избыточного воздуха, обеднение смеси и неустойчивый холостой ход. Заклинивание в закрытом состоянии приводит к повышению давления в картере, выдавливанию сальников и утечкам масла.

Работа системы PCV под нагрузкой двигателя

При высоких нагрузках двигатель развивает максимальную мощность, что сопровождается ростом давления в картере из-за прорыва газов из камер сгорания через поршневые кольца. Одновременно во впускном коллекторе создается сильное разрежение, особенно в бензиновых двигателях с прикрытой дроссельной заслонкой (например, при движении в гору или резком ускорении).

Разница давлений между картером и коллектором резко возрастает, что заставляет PCV-клапан открываться максимально широко. Пружина внутри клапана сжимается под действием высокого разрежения, обеспечивая беспрепятственный поток большого объема картерных газов напрямую во впускной тракт. Это предотвращает опасное накопление давления в картере.

Ключевые особенности работы под нагрузкой

Основные характеристики процесса:

Интенсивный газообмен: Система пропускает до 30-40% всего объема картерных газов, генерируемых двигателем.
Подача во впускной коллектор: Газы направляются до дроссельной заслонки для равномерного смешивания с воздухом и последующего дожигания.
Динамический контроль: Клапан непрерывно регулирует сечение канала, реагируя на колебания разрежения (например, при резком нажатии/сбросе педали газа).

Параметр	Состояние PCV-клапана	Направление потока
Разрежение в коллекторе	Максимально открыт	Картер → Коллектор
Объем газов	Пиковый (до 50 л/мин)	Без ограничений
Давление в картере	Поддерживается на уровне, близком к атмосферному	Стабилизировано

Важным следствием является предотвращение разжижения моторного масла: Быстрый отвод газов минимизирует конденсацию топлива и кислот в картере. Одновременно снижается риск выдавливания сальников или прокладок из-за избыточного давления.

Регулировка давления картерных газов клапаном

PCV-клапан регулирует давление картерных газов, поддерживая оптимальный баланс между вентиляцией картера и стабильностью работы двигателя. Принцип основан на изменении пропускной способности клапана в зависимости от величины разрежения во впускном коллекторе. В режиме холостого хода или торможения двигателем высокое разрежение максимально открывает клапан, усиленно отводя газы. При больших нагрузках и низком разрежении проходное сечение уменьшается, предотвращая избыточный подсос воздуха и нарушения смесеобразования.

Критически важна точная калибровка клапана под конкретную модель двигателя. Неправильная работа ведёт к критическим последствиям: избыточное давление вызывает выдавливание сальников и утечки масла, а чрезмерное разрежение увеличивает расход масла на угар и провоцирует обеднение топливной смеси. Для корректной регулировки производители учитывают:

Объём картерных газов при разных оборотах
Диаметр каналов системы вентиляции
Характеристики разрежения в коллекторе

Конструктивные особенности регулировки

Внутри клапана используется подпружиненный запорный элемент (шарик или конус), перемещаемый разрежением. При его росте пружина сжимается, открывая канал для газов. При падении разрежения (например, при полном открытии дроссельной заслонки) пружина перекрывает канал. Современные системы дополняются электронными клапанами, управляемыми ЭБУ двигателя на основе данных датчиков.

Режим работы двигателя	Состояние PCV-клапана	Воздействие на давление
Холостой ход	Максимально открыт	Снижение избыточного давления
Высокие нагрузки	Частично закрыт	Ограничение потока газов
Резкое закрытие дросселя	Полностью открыт	Экстренный сброс давления

Для поддержания эффективности требуется регулярная замена клапана (каждые 30-50 тыс. км) и контроль герметичности шлангов. Засорение приводит к росту давления, выдавливанию масла через уплотнения и увеличению токсичности выхлопа. Признаки неисправности включают густой белый дым из выхлопной трубы на прогретом двигателе или подтёки масла на стыках прокладок.

Вакуумное управление: как открывается PCV

Ключевым фактором, управляющим открытием PCV-клапана, является разница давлений между картером двигателя и впускным коллектором. При работе двигателя на холостом ходу или под небольшой нагрузкой во впускном коллекторе создается сильное разрежение (вакуум). Давление в картере в этот момент выше, так как туда проникают прорвавшиеся картерные газы из камер сгорания.

Эта разница давлений воздействует на чувствительный элемент внутри клапана (обычно подпружиненный конус, шар или диафрагму). Вакуум из коллектора преодолевает сопротивление пружины и перемещает элемент, открывая проход для газов. Чем выше разрежение в коллекторе, тем больше открывается клапан, увеличивая поток газов из картера во впускную систему.

Принцип работы в разных режимах

Реакция клапана на изменение вакуума обеспечивает регулировку потока газов:

Высокое разрежение (холостой ход, малые нагрузки): Клапан открывается максимально, пропуская большой объем газов для эффективной вентиляции картера при низком потоке свежего воздуха через двигатель.
Среднее разрежение (умеренные нагрузки): Клапан находится в промежуточном положении, пропорционально регулируя поток картерных газов в зависимости от текущего вакуума.
Низкое разрежение/наддув (высокие нагрузки, турбо): Разрежение падает или возникает давление. Пружина закрывает клапан, предотвращая попадание:
- Пламени из коллектора в картер (возможность взрыва)
- Избыточного давления турбонаддува в картер (повреждение сальников)
- Неочищенных газов напрямую в атмосферу (нарушение экологии)

Таким образом, PCV-клапан действует как вакуумно-управляемый односторонний регулятор потока. Он автоматически балансирует давление в картере и эффективность вентиляции, реагируя на изменения режима работы двигателя исключительно за счет перепада давлений. Это предотвращает накопление вредных газов, влаги и кислот в масле, защищая двигатель и снижая выбросы.

Защита от обратного пламени в системе

Обратное пламя (хлопок во впускном коллекторе) возникает при воспламенении топливно-воздушной смеси до попадания в цилиндры. Это создаёт опасный скачок давления, способный повредить элементы двигателя и систему вентиляции картера. PCV-клапан критически важен для предотвращения распространения пламени через систему вентиляции.

Конструкция клапана включает подпружиненный запорный механизм, чувствительный к перепадам давления. При нормальной работе он открыт для отвода картерных газов, но при возникновении обратной вспышки мгновенно блокирует канал. Это изолирует картер двигателя от ударной волны и высокотемпературных газов.

Механизм срабатывания защиты

При резком повышении давления во впускном коллекторе (характерном для обратного пламени), пружина PCV-клапана прижимает запорный элемент к седлу. Герметичное перекрытие канала происходит за миллисекунды, исключая проникновение пламени в картер. После стабилизации давления клапан автоматически возвращается в рабочее положение.

Ключевые характеристики, обеспечивающие защиту:

Бистабильность – клапан имеет только два состояния: полностью открыт или полностью закрыт, исключая промежуточные позиции.
Калиброванная пружина – точное усилие срабатывания, рассчитанное на давление обратной вспышки.
Герметичность в закрытом состоянии – полная блокировка газового потока при активации.

Состояние системы	Положение PCV-клапана	Защитный эффект
Нормальная работа	Открыт	Отвод картерных газов
Обратное пламя	Мгновенно закрыт	Блокировка ударной волны и пламени

Пропускная способность типового PCV-клапана

Пропускная способность PCV-клапана определяет объем картерных газов, который он может эффективно пропустить из картера двигателя во впускной коллектор за единицу времени. Типичный диапазон пропускной способности для большинства серийных бензиновых двигателей легковых автомобилей составляет от 3 до 20 литров в минуту (л/мин) в нормальных условиях работы.

Фактический расход через клапан непостоянен и критически зависит от величины разрежения (вакуума) во впускном коллекторе. Чем выше разрежение (например, на холостом ходу или при торможении двигателем), тем сильнее открывается клапан и больше поток. При низком разрежении или наддуве (например, при полном открытии дроссельной заслонки) клапан закрывается или значительно уменьшает проходное сечение, предотвращая заброс пламени или утечку давления из коллектора в картер.

Факторы, влияющие на расход

На пропускную способность и ее стабильность влияют несколько ключевых факторов:

Конструкция клапана: Тип запорного элемента (шарик, конус, тарельчатый клапан) и жесткость пружины напрямую определяют зависимость открытия от вакуума.
Износ и загрязнение: Отложения смол и нагара могут закоксовать клапан, ограничивая его подвижность и уменьшая максимальную пропускную способность. Износ седла или пружины приводит к неправильному открытию/закрытию.
Температура: Вязкость газов и возможное изменение свойств материала клапана при экстремальных температурах.
Состояние двигателя: Повышенный прорыв газов в картер из-за износа поршневых колец увеличивает требуемую пропускную способность системы.

Типовые значения расхода в зависимости от режима работы:

Режим работы двигателя	Разрежение во впускном коллекторе (кПа)	Ориентировочный расход (л/мин)
Холостой ход	Высокое (50-70 кПа)	3-8
Средние нагрузки (крейсерская скорость)	Среднее (20-40 кПа)	10-15
Высокие нагрузки (WOT - Wide Open Throttle)	Низкое/Наддув (0 кПа или положительное)	0-3 (клапан практически закрыт)

Клапан калибруется производителем под конкретный двигатель для обеспечения оптимального расхода во всем диапазоне оборотов и нагрузок. Недостаточная пропускная способность ведет к повышению давления в картере, выдавливанию сальников и утечкам масла. Избыточная пропускная способность, особенно на холостом ходу, может вызвать обеднение топливно-воздушной смеси, неустойчивую работу двигателя и повышение вредных выбросов.

Визуальные признаки износа или засорения PCV-клапана

При визуальном осмотре PCV-клапана и его окружения можно выявить явные симптомы неисправности. Эти признаки проявляются как на самом компоненте, так и на сопутствующих элементах системы вентиляции картера.

Обнаружение следующих дефектов требует немедленной диагностики или замены клапана для предотвращения нарушений в работе двигателя.

Ключевые индикаторы проблем

Масляные подтёки вокруг корпуса клапана, соединений шлангов или впускного коллектора, указывающие на нарушение герметичности системы.
Чрезмерное загрязнение внутренних каналов клапана смолистыми отложениями или закоксованным маслом при демонтаже.
Механические повреждения корпуса: трещины, деформации или оплавления пластиковых деталей от перегрева.
Износ уплотнений: растрескивание, затвердевание или разрывы резиновых прокладок/колец.
Залегание штока (для механических клапанов), видимое при встряхивании: отсутствие характерного стука свидетельствует о заклинивании.

Признак	Последствия игнорирования
Масляные отложения на воздушном фильтре	Нарушение подачи воздуха, повышенный расход масла
Задиры на подвижных элементах	Полная блокировка клапана, рост давления в картере
Разбухание резиновых шлангов	Разрыв магистралей, подсос нефильтрованного воздуха

Последствия заклинивания PCV-клапана в открытом положении

Постоянно открытый PCV-клапан создаёт беспрепятственный канал для проникновения картерных газов во впускной коллектор. Это приводит к нарушению расчётного соотношения воздух-топливо, так как система управления двигателем не учитывает избыточный объём газов при формировании топливовпрыска. Нарушается работа датчика массового расхода воздуха (ДМРВ) или датчика абсолютного давления (ДАД), что провоцирует некорректные показания о количестве поступающего воздуха.

Избыточное разбавление топливно-воздушной смеси картерными газами вызывает нестабильную работу силового агрегата. Мотор начинает "троить" на холостом ходу, возможны резкие провалы оборотов и самопроизвольная остановка. При разгоне наблюдается заметная потеря мощности и отзывчивости педали акселератора из-за обеднения смеси в цилиндрах.

Ключевые негативные эффекты

Повышенный расход масла: Интенсивное всасывание газов с масляным туманом приводит к попаданию смазочного материала во впуск и камеру сгорания.
Загрязнение элементов двигателя:
- Образование масляного налёта на дроссельной заслонке, впускных клапанах и стенках коллектора.
- Закоксовывание форсунок и камеры сгорания.
Выход из строя кислородных датчиков и катализатора: Пары масла и несгоревшие углеводороды отравляют чувствительные элементы лямбда-зондов и забивают соты каталитического нейтрализатора.
Ускоренный износ деталей ЦПГ: Снижение эффективности вентиляции картера способствует накоплению кислот и шлама в масле.

Система	Последствие	Долгосрочный ущерб
Топливная система	Обеднение смеси, детонация	Прогар поршней, повреждение колец
Система смазки	Падение уровня масла	Износ шатунных вкладышей, распредвалов
Выпускная система	Повышенное сопротивление	Разрушение катализатора, рост выбросов CO/CH

Риски при залипании PCV в закрытом состоянии

При заклинивании клапана PCV в закрытом положении картерные газы полностью блокируются от поступления во впускной коллектор. Это приводит к росту давления внутри картера двигателя, так как прорывающиеся газы не находят штатного выхода. Система вентиляции картера перестаёт выполнять свою основную функцию.

Избыточное давление ищет альтернативные пути выхода, провоцируя выдавливание моторного масла через уплотнения и сальники коленчатого вала, распредвалов, масляного щупа или прокладки клапанной крышки. Одновременно пары масла интенсивно проникают в воздушный фильтр через патрубок сапуна, загрязняя его и нарушая работу системы впуска.

Ключевые последствия неисправности

Утечки моторного масла: Выдавливание смазочного материала через сальники и прокладки ведёт к падению уровня масла и риску повреждения нагруженных узлов двигателя.
Загрязнение воздушного тракта: Масляные пары забивают воздушный фильтр и дроссельную заслонку, ухудшая качество топливно-воздушной смеси.
Повышенный износ деталей: Абразивные частицы из картера (продукты износа) остаются в масле, ускоряя износ цилиндропоршневой группы и подшипников.
Образование отложений: Накопление шлама в картере из-за отсутствия циркуляции газов сокращает ресурс масла и забивает масляные каналы.

Длительная эксплуатация с неработающим PCV-клапаном вызывает каскадный эффект: масляное голодание критических узлов, перегрев двигателя из-за ухудшения теплоотвода, снижение компрессии и детонацию. В тяжёлых случаях возможен разрыв сальников, деформация прокладок или повреждение датчиков избыточным давлением.

Метод проверки работоспособности встряхиванием

Снимите клапан PCV с двигателя, отсоединив шланг и выкрутив его из клапанной крышки или впускного коллектора. Очистите корпус от масляных отложений и нагара с помощью карбклинера или бензина, обеспечивая свободное перемещение внутренних элементов. Убедитесь, что клапан не заблокирован смолистыми отложениями.

Возьмите клапан в руку и интенсивно встряхните. Контролируйте звуковые и тактильные ощущения: исправный клапан издаст характерный металлический щелчок или дребезжание. Это подтверждает свободное перемещение подпружиненного штока или шарика внутри корпуса. Отсутствие звука указывает на заклинивание механизма.

Интерпретация результатов

Четкий дребезг/щелчок при встряхивании – механическая исправность подтверждена.
Тихий приглушенный звук – возможны частичные отложения, ограничивающие ход.
Полная тишина – клапан неработоспособен из-за закоксовывания или поломки пружины.

Дополнительно проверьте продувочное действие: подуйте с силой через клапан. Воздух должен проходить только в одном направлении (обычно со стороны двигателя к впускному тракту). Обратное движение воздуха должно блокироваться. Совмещение этих тестов дает комплексную оценку состояния PCV-клапана.

Признак при встряхивании	Состояние клапана	Рекомендуемое действие
Звонкий дребезг	Исправен	Установить обратно
Слабый звук	Начальная стадия засора	Промыть или заменить
Беззвучная работа	Критическая неисправность	Обязательная замена

Диагностика вакуумным тестером на работающем двигателе

Для проверки подсоедините вакуумный тестер между PCV-клапаном и впускным коллектором, предварительно прогрев двигатель до рабочей температуры. Снимите шланг с коллектора, подключите тестер к шлангу клапана, а второй конец тестера – к штуцеру коллектора, обеспечив герметичность соединений.

Запустите двигатель на холостом ходу и зафиксируйте показания манометра. Нормальный вакуум должен составлять 15-25 мм рт. ст. (зависит от модели авто) и оставаться стабильным. Значительные колебания стрелки или отсутствие разрежения указывают на неисправность.

Алгоритм проверки и интерпретация результатов

Холостой ход: Плавно поднимите обороты до 1500-2000 об/мин. Исправный клапан покажет снижение вакуума на 5-15 мм рт. ст. из-за увеличения потока газов.
Резкое закрытие дросселя: После кратковременного повышения оборотов до 3000 об/мин резко сбросьте газ. Исправный PCV-клапан обеспечит мгновенное восстановление исходного вакуума.
Пережатие шланга: Зажмите шланг между клапаном и тестером на 2-3 секунды. Вакуум должен вырасти на 20-40%, затем вернуться к норме после отпускания.

Показания тестера	Возможная неисправность
Вакуум отсутствует или ниже 10 мм рт. ст.	Забит клапан или шланг, повреждена мембрана
Колебания стрелки на холостом ходу	Износ клапана, подсос воздуха
Вакуум не снижается при оборотах	Заклинивание в закрытом положении
Медленное восстановление вакуума	Загрязнение каналов, потеря эластичности мембраны

Проверку завершите визуальным осмотром клапана на предмет трещин корпуса и тестом на "дребезжание": извлеките клапан, встряхните – исправный элемент издаст характерный щелчок запорного элемента.

Пошаговый демонтаж PCV-клапана для замены

Обеспечьте остывание двигателя до комнатной температуры перед началом работ. Отсоедините отрицательную клемму аккумулятора для предотвращения случайного замыкания и обесточивания системы.

Подготовьте инструменты: набор торцевых ключей, плоскогубцы, отвертки, ветошь и новый PCV-клапан. Устраните грязь вокруг клапана сжатым воздухом или щеткой для предотвращения попадания мусора в систему.

Определите точное местоположение клапана:
- Найдите резиновый шланг диаметром 10-20 мм, идущий от клапанной крышки к впускному коллектору
- Клапан обычно вмонтирован в крышку или врезан в шланг
Отсоедините шланги подачи:
- Сожмите пружинный хомут плоскогубцами и снимите шланг с патрубка клапана
- При наличии фиксаторов типа "push-lock" нажмите на язычки по бокам корпуса
Извлеките клапан из посадочного гнезда:
- Пластиковые корпуса вынимаются вращательно-поступательным движением
- Металлические резьбовые версии откручиваются торцевым ключом на 17-22 мм
- Примените умеренное усилие - корпус клапана хрупкий

Проверьте состояние уплотнителей:

Элемент	Признак износа
Резиновое кольцо	Трещины, потеря эластичности
Пластиковый фиксатор	Сломанные крепежные лапки

Заглушите открытые патрубки:
- Временно установите пластиковые заглушки или оберните отверстия чистой ветошью
- Предотвратите попадание инородных тел в систему впуска

Нюансы установки нового клапана PCV

При замене клапана PCV критически важно подобрать деталь, строго соответствующую спецификациям двигателя: различия в диаметре резьбы, типе крепления (резьбовой, втулочный) или пропускной способности приведут к некорректной работе системы вентиляции. Используйте оригинальные запчасти или проверенные аналоги с идентичными каталожными номерами, избегая универсальных вариантов без подтверждённой совместимости.

Очистка посадочного места – обязательный этап: нагар и грязь в канале ГБЦ или крышке клапанной коробки нарушат герметичность соединения. Применяйте мягкую ветошь и очиститель для карбюраторов, избегая абразивов и металлических щёток. Попадание мусора внутрь канала спровоцирует засорение нового клапана или масляных магистралей.

Ключевые аспекты монтажа

Проверка направления потока: стрелка на корпусе клапана должна указывать от картера к впускному коллектору. Обратная установка заблокирует отвод газов.
Момент затяжки: для резьбовых соединений соблюдайте усилие, указанное производителем (обычно 10-20 Н·м). Перетяжка повредит пластиковый корпус или резьбу ГБЦ, слабая затяжка вызовет подсос воздуха.
Герметизация: резиновые уплотнители (кольца, втулки) смазывайте моторным маслом перед установкой. Трещины или деформация уплотнений – повод для их замены.

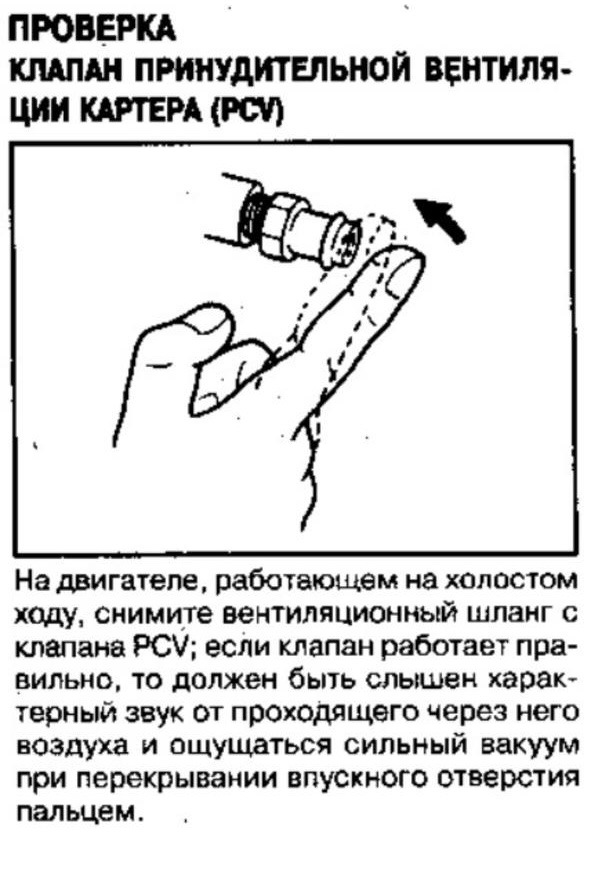

Диагностика после установки: запустите двигатель и проверьте разрежение на штуцере клапана пальцем (должна ощущаться лёгкая вибрация и втягивание). Используйте дымогенератор для выявления подсосов воздуха в местах соединений. Контрольный замер давления в картере вакуумметром должен показывать значения в пределах 0.5-1.5 кПа (зависит от модели).

Ошибка при установке	Последствие
Загрязнение канала	Ускоренный износ клапана, рост давления в картере
Несоответствие типа клапана	Обеднение топливной смеси или избыточный расход масла
Нарушение ориентации	Полная блокировка вентиляции картера

Совместимость с разными типами маслосъёмных систем

PCV-клапан напрямую взаимодействует с маслосъёмными системами двигателя, включая маслосъёмные кольца и лабиринтные маслоотделители. Его корректная работа предотвращает избыточное разрежение в картере, которое может нарушить смазку цилиндропоршневой группы и привести к повышенному расходу масла. Совместимость клапана с конкретным типом маслосъёмной системы определяется конструкцией двигателя, давлением в картере и вязкостью используемого масла.

Для эффективного отвода картерных газов без нарушения работы маслосъёмных колец клапан должен поддерживать точный баланс разрежения. В двигателях с турбонаддувом или прямым впрыском применяются усиленные PCV-клапаны с повышенной пропускной способностью, тогда как в атмосферных моторах используются стандартные решения. Несоответствие клапана типу системы ведёт к закоксовынию колец, задымлению выхлопа или ускоренному износу деталей.

Требования к совместимости для различных систем

Тип маслосъёмной системы	Требования к PCV-клапану	Риски при несовместимости
Традиционные маслосъёмные кольца	Умеренное разрежение (0.5–1.5 kPa), стандартная пропускная способность	Залегание колец, повышенный расход масла
Низкофрикционные кольца (LFR)	Точное регулирование разрежения (±0.2 kPa), защита от вибраций	Ускоренный износ цилиндров, задиры
Турбированные двигатели	Клапаны с обратным запиранием, устойчивые к давлению наддува	Попадание масла во впуск, нагар на клапанах
Гибридные маслоотделители (циклоны + лабиринты)	Пониженное сопротивление потоку газов, защита от конденсата	Загрязнение дроссельной заслонки, заклинивание клапана

Ключевые принципы подбора: Для двигателей с изношенными кольцами применяют клапаны с ограниченным разрежением, предотвращающие "подсос" масла. В системах с электронным управлением (например, BMW Valvetronic) обязательна установка оригинальных PCV-клапанов, рассчитанных на переменное давление в картере. Использование несоответствующего клапана провоцирует нарушение работы маслосъёмных колпачков и утечки через сальники.

Состояние PCV-клапана	Последствия для двигателя
Заклинил в открытом положении	Постоянный подсос неочищенных картерных газов во впуск, обеднение топливной смеси, неустойчивый холостой ход, возможны пропуски зажигания, повышение расхода масла.
Заклинил в закрытом положении	Полное прекращение вентиляции картера. Резкий рост давления в картере, выдавливание масла через сальники и прокладки, ускоренное окисление масла, риск повреждения уплотнений.
Сильно загрязнен / Забит	Частичное ограничение потока газов, симптомы как при заклинивании (открытом или закрытом) в зависимости от степени загрязнения: неустойчивая работа, масложор, течи масла.

Значение своевременной замены PCV-клапана для защиты двигателя

Несвоевременная замена клапана PCV провоцирует его засорение, что блокирует нормальный отвод картерных газов. Это приводит к росту давления внутри картера, вытеснению масляного тумана через сальники и уплотнения, вызывая течи. Избыточное давление также усиливает нагрузку на прокладки ГБЦ и способствует их деформации.

Нарушение вентиляции картера из-за неисправного клапана вызывает накопление влаги и кислотных отложений в моторном масле, ускоряя износ трущихся поверхностей. Проникновение неотфильтрованных картерных газов во впускной тракт загрязняет дроссельную заслонку и датчики, формирует нагар на клапанах и поршнях, снижая компрессию.

Ключевые последствия несвоевременной замены

Повышенный расход масла из-за выдавливания через сальники
Загрязнение впускной системы: нагар на клапанах, РХХ, ДМРВ
Разжижение моторного масла топливными парами → снижение защитных свойств
Образование шлама в картере → закоксовывание масляных каналов

Регулярная замена (каждые 30-50 тыс. км)	Игнорирование замены
Стабильное давление в картере	Деформация сальников/прокладок
Чистота масляной системы	Лавинообразный износ ЦПГ
Оптимальный температурный режим	Детонация и потеря мощности

Пренебрежение интервалами замены ведет к катастрофическим последствиям: масляному голоданию, залеганию колец, задирам цилиндров. Своевременная замена клапана PCV – критически важная процедура для поддержания ресурса двигателя и предотвращения дорогостоящего ремонта.

Список источников

Официальные руководства по ремонту автомобилей (издательства: Haynes, Chilton, OEM-документация автопроизводителей) – разделы о двигателе и системе вентиляции картера.
Технические справочники по устройству ДВС: учебные пособия для автотехникумов (например, В.А. Родичев "Устройство автомобилей") – главы о системах снижения выбросов.
Специализированные автомобильные порталы: статьи инженеров-мотористов на тематических ресурсах (пример: drive2.ru, autoreview.ru) – аналитические материалы о PCV-системах.
Видео-инструкции от сертифицированных автомехаников (каналы на YouTube: ChrisFix, Scotty Kilmer) – разборы расположения клапана на конкретных моделях авто.
Научные публикации SAE International (Society of Automotive Engineers) – исследования принципов работы систем вентиляции картера.
Производители автокомпонентов (сайты компаний: Bosch, Mahle, Corteco) – технические спецификации и схемы установки PCV-клапанов.
