Передние тормозные колодки Рено Логан - как выбрать и заменить

Статья обновлена: 18.08.2025

Передние тормозные колодки Рено Логан – ключевой элемент безопасности, непосредственно преобразующий усилие педали в остановку автомобиля. От их состояния зависит эффективность торможения, управляемость и ваша защита на дороге.

Данная статья подробно рассматривает конструкцию оригинальных и аналоговых колодок для Логан, критерии выбора качественных комплектующих и пошаговый алгоритм самостоятельной замены. Своевременный контроль износа и грамотный подбор компонентов критически важны для безотказной работы тормозной системы.

Особенности тормозной системы Рено Логан первого поколения

Тормозная система Рено Логан первого поколения (2004-2015 гг.) использует комбинированную схему: передние дисковые тормоза и задние барабанные механизмы. Основные компоненты включают главный тормозной цилиндр, вакуумный усилитель, двухконтурную гидравлическую магистраль с диагональным разделением контуров. Система спроектирована с расчетом на простоту обслуживания и ремонтопригодность в условиях ограниченных ресурсов.

На части комплектаций устанавливалась антиблокировочная система (ABS) с электронным распределением тормозных усилий (EBD). Отсутствие ABS на базовых версиях упрощает конструкцию суппортов и датчиков. Передние тормоза независимо от комплектации всегда дисковые, с плавающим однопоршневым суппортом, но размеры дисков и колодок варьируются в зависимости от модификации двигателя и года выпуска.

Технические отличия передних тормозов

Параметр	Двигатель 1.4 л (K7J)	Двигатель 1.6 л (K7M)
Диаметр диска	259 мм	280 мм (после рестайлинга 2009 г.)
Толщина диска (новая)	22 мм	22 мм
Минимальная толщина диска	19 мм	19 мм
Площадь колодок	45-48 см²	54-57 см²

Критические особенности при замене:

Совместимость колодок: модели для 1.4 л и 1.6 л после 2009 года не взаимозаменяемы из-за разницы в размерах скобы суппорта
Датчики износа: отсутствуют на версиях без ABS, в комплектациях с ABS колодки оснащаются механическими индикаторами
Крепежные элементы: обязательна замена стопорных пружин и фиксирующих скоб при каждой установке новых колодок

Отличия тормозной системы Логан второго поколения (B0 II)

Тормозная система Рено Логан второго поколения (выпуск с 2014 года, платформа B0 II) претерпела ряд существенных изменений по сравнению с первым поколением (B0 I). Эти изменения затронули как конструкцию передних тормозов, так и задней оси, а также добавили новые элементы системы безопасности.

Основные отличия сконцентрированы на увеличении эффективности торможения, снижении склонности к перегреву и внедрении дополнительного контроля за состоянием колодок. Это отразилось на габаритах компонентов и комплектации системы.

Ключевые изменения

Передние тормозные диски:
- Увеличенный диаметр: Основное отличие – увеличение диаметра вентилируемых передних тормозных дисков. У Логан II он составляет 266 мм против 259 мм у Логан I.
- Увеличенная толщина: Толщина диска также выросла с 22 мм до 24 мм, что улучшило теплоотвод и снизило риск деформации (ведения) при интенсивном торможении.
Передние тормозные суппорты и колодки:
- Суппорты были модернизированы для работы с дисками большего диаметра и толщины.
- Соответственно, изменилась и форма (геометрия) передних тормозных колодок. Колодки для Логан I и Логан II не взаимозаменяемы.
- Датчики износа колодок: На большинстве комплектаций Логан II (особенно с ABS) появились электронные датчики износа передних тормозных колодок. При критическом износе колодки датчик замыкается на диск, и на приборной панели загорается предупреждающая лампа. У Логан I датчиков износа не было.
Задние тормоза:
- Кардинальное изменение на большинстве версий с ABS: барабанные тормоза заменены на дисковые (вентилируемые или нет, в зависимости от двигателя/комплектации).
- Диаметр задних тормозных дисков обычно составляет 240 мм.
- Барабанные тормоза могли остаться на некоторых базовых комплектациях без ABS, но диски стали стандартом для оснащенных ABS.

Параметр	Логан I (B0 I)	Логан II (B0 II)
Передние диски (диаметр)	259 мм	266 мм
Передние диски (толщина)	22 мм	24 мм
Датчик износа передних колодок	Отсутствует	Присутствует (на большинстве комплектаций)
Задние тормоза (версии с ABS)	Барабанные	Дисковые (обычно 240 мм)

Важно: При выборе колодок и дисков для замены обязательно учитывайте поколение автомобиля (B0 I или B0 II) и наличие/отсутствие датчиков износа колодок на вашей конкретной комплектации. Колодки для разных поколений не взаимозаменяемы из-за разной формы и размера.

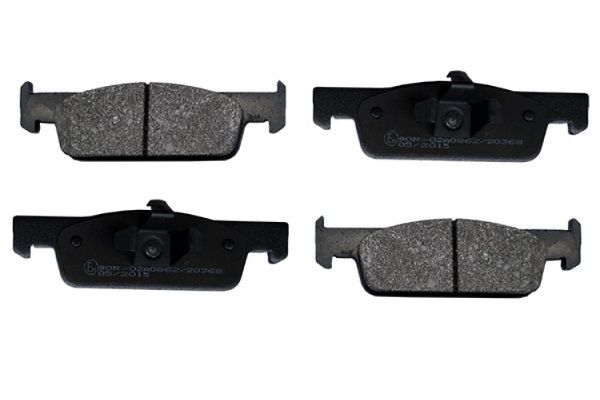

Основные составляющие передней тормозной колодки

Передняя тормозная колодка Рено Логан – это сложный узел, состоящий из нескольких ключевых элементов, работающих совместно для преобразования кинетической энергии в тепло и обеспечения эффективного замедления автомобиля. Каждый компонент выполняет строго определенную функцию, влияя на общую надежность и безопасность торможения.

Конструкция колодки оптимизирована для работы в паре с дисковым тормозным механизмом, характерным для передней оси Logan. Материалы и геометрия элементов подобраны с учетом нагрузок, температурных режимов и требований к износостойкости в условиях городской и загородной эксплуатации.

Ключевые компоненты колодки

Стандартная колодка включает следующие обязательные части:

Фрикционная накладка: Основа колодки. Изготавливается из композитных материалов (часто с включением металлической стружки, керамики, органических волокон). Непосредственно контактирует с тормозным диском, создавая силу трения. От ее состава и качества зависят шумность, износостойкость и эффективность торможения.
Основание (каркас, колодочная пластина): Стальная несущая пластина сложной формы. Служит прочным основанием для крепления фрикционной накладки (часто методом приклеивания и/или клепки) и обеспечивает жесткость всей конструкции.
Аппаратные средства крепления:
- Пружинные скобы (антискрипные пластины): Тонкие стальные пластины сложного профиля, устанавливаемые между колодкой и поршнем суппорта/направляющими. Поглощают вибрации, предотвращая скрипы при торможении.
- Специальные зажимы или пружины: Фиксируют колодки в суппорте, предотвращая их перекос и дребезжание.
Механический износ (датчик износа): Не на всех колодках. Представляет собой металлическую язычковую пружину, закрепленную на одной из колодок в комплекте. При критическом износе фрикционного слоя начинает касаться диска, издавая характерный металлический скрежет – сигнал для водителя о необходимости замены.

Компонент	Основная функция	Критичность для работы
Фрикционная накладка	Создание силы трения о диск	Высшая (прямое торможение)
Основание (каркас)	Механическая прочность, крепление накладки	Высшая (несущая конструкция)
Антискрипные пластины	Подавление вибраций и шума	Высокая (комфорт, износ)
Датчик износа	Сигнализация об износе	Средняя (информирование)

Правильный подбор колодок для Рено Логан подразумевает проверку соответствия всех этих компонентов спецификациям производителя и их качественное исполнение. Отсутствие или неисправность любого элемента (например, потеря антискрипной пластины) может привести к снижению эффективности торможения, ускоренному износу диска, появлению скрипов или вибраций на педали. Качественные колодки всегда включают полный комплект необходимых крепежных и антишумовых элементов.

Виды фрикционных материалов: органические, керамические, полуметаллические

Фрикционный материал определяет эффективность торможения, уровень шума и пыли, а также воздействие на тормозной диск. Для передних колодок Renault Logan доступны три основных типа составов, каждый с уникальными эксплуатационными характеристиками.

Выбор конкретного типа зависит от стиля вождения, условий эксплуатации и финансовых возможностей. Понимание различий поможет подобрать оптимальный вариант для конкретных нужд.

Ключевые различия материалов

Тип материала	Состав	Плюсы	Минусы
Органические (NAO)	Стекловолокно, резина, углерод, кевлар	Тихая работа Минимальная пыль Бережное воздействие на диски	Средняя износостойкость Снижение эффективности при перегреве
Полуметаллические	Металлическая стружка (30-65%), графит, медь	Высокая термостойкость Мощное торможение Долговечность	Повышенный шум и вибрации Интенсивный износ дисков Сильное пылеобразование
Керамические	Керамические волокна, медная крошка, синтетические наполнители	Стабильность при экстремальных температурах Практически нулевая пыль Бесшумная работа	Высокая стоимость Требуют прогрева в холодную погоду Ограниченная совместимость с бюджетными дисками

Рекомендации для Renault Logan: Органические колодки подходят для спокойной городской езды, полуметаллические – для агрессивного вождения или частых поездок с нагрузкой. Керамика оптимальна для водителей, ценящих комфорт и готовых инвестировать в долговечность.

Важно: При замене всегда очищайте суппорт и смазывайте направляющие шпильки. Использование некачественных аналогов увеличивает тормозной путь и риск деформации дисков.

Сравнение материалов колодок по износостойкости и шумности

Материал фрикционных накладок напрямую влияет на ресурс колодок и акустический комфорт. Основные варианты включают органические, полуметаллические и керамические составы, каждый с уникальным балансом характеристик.

Износостойкость определяет пробег до замены, а шумность проявляется скрипом или вибрацией при торможении. Эти параметры часто взаимосвязаны: более твердые материалы обычно долговечнее, но склонны к шуму.

Ключевые отличия материалов

Материал	Износостойкость	Шумность	Особенности
Органические (NAO)	Низкая	Минимальная	Мягкий состав, мало пыли, быстрый износ
Полуметаллические	Высокая	Повышенная	Содержат металлическую стружку, устойчивы к перегреву
Керамические	Очень высокая	Низкая	Дорогие, почти не пылят, стабильны на высоких скоростях

Для городской эксплуатации органические колодки предпочтительны из-за тихой работы, но требуют частой замены. Полуметаллические подходят для агрессивного вождения, хотя могут провоцировать скрип на морозе или при влажности. Керамика оптимальна для долговечности и комфорта, но их цена в 2-3 раза выше аналогов.

На шумность также влияют:

Качество противоскрипных пластин
Состояние тормозных дисков
Коррозия суппорта
Правильность установки

Тормозные колодки в процессе работы подвергаются экстремальным температурным нагрузкам из-за преобразования кинетической энергии в тепловую. При интенсивном торможении на Рено Логан температура поверхности фрикционного материала может достигать 300-600°C, что требует специальных термостойких композиций. Стабильность характеристик в этом диапазоне напрямую влияет на безопасность.

Перегрев приводит к деградации колодок: органические составы обугливаются, полуметаллические – теряют фрикционные свойства. Возникает эффект "провала" педали, вибрации руля из-за деформации диска, ускоренный износ компонентов. Особенно критично это при затяжных спусках или агрессивной городской езде с частыми остановками.

Тепловой режим работы передних тормозных колодок

Ключевые аспекты термостойкости

Для Рено Логан применяют три типа колодок с разной термоустойчивостью:

Органические (NAO): до 250°C – тихие, но склонны к перегреву
Полуметаллические: 300-400°C – баланс цены и стабильности
Керамические: 450-650°C – оптимальны для тяжелых режимов

Температурный режим	Последствия для колодок	Рекомендации для Логан
До 200°C	Нормальная работа	Любые оригинальные колодки
200-400°C	Ускоренный износ, задымление	Полуметаллические с термопрокладками
Выше 450°C	Коксование, потеря эффективности	Керамические или спортивные составы

Признаки перегрева: синий оттенок диска, резкий химический запах, неравномерный износ колодки. Для предотвращения:

Избегайте длительного торможения – используйте торможение двигателем на спусках
После активной езды дайте тормозам остыть без стояночного тормоза
Выбирайте колодки с термоизолирующими пластинами (например, ATE или TRW)

Проверяйте свободный ход суппорта: заклинивание направляющих увеличивает локальный нагрев. При замене всегда очищайте посадочные места и смазывайте термостойкой пастой.

Конструкция датчика износа колодок Рено Логан

Датчик износа тормозных колодок на Renault Logan представляет собой компактное электромеханическое устройство, монтируемое непосредственно в фрикционный материал одной из передних колодок (чаще внутренней). Его основная функция – сигнализировать о критическом истончении накладки для своевременной замены комплекта.

Конструктивно датчик состоит из двух ключевых элементов: пластикового корпуса с контактной колодкой и металлического чувствительного штыря. Штырь утоплен в тело колодки на заводской высоте, соответствующей допустимому минимуму фрикционного слоя (обычно 2-3 мм). При достижении этого износа штырь начинает контактировать с тормозным диском.

Принцип работы и компоненты

При контакте металлического штыря с вращающимся диском во время торможения возникает замыкание цепи. Это происходит из-за истирания изоляционного слоя на кончике штыря, после чего ток проходит по цепи: штырь → диск → ступица → масса автомобиля. Замыкание активирует сигнальную лампу на приборной панели.

Основные компоненты датчика:

Металлический штырь – изнашиваемый контакт из мягкого сплава
Пластиковый корпус – фиксирует штырь в колодке
Двухконтактный разъем – подключается к проводке автомобиля
Изоляционная оболочка – предотвращает ложное срабатывание до износа

Параметр	Характеристика
Тип срабатывания	Механическое замыкание на массу
Глубина установки	2.5-3 мм от поверхности колодки
Ресурс после срабатывания	500-800 км пробега

Важно: датчик является одноразовым элементом – при замене колодок устанавливается новый комплект с датчиками. Повторное использование приводит к ложным срабатываниям или отсутствию сигнала из-за необратимого разрушения контактного штыря.

Признаки критического износа передних тормозных колодок

Критический износ тормозных колодок напрямую угрожает безопасности вождения. Игнорирование признаков приводит к повреждению дисков, снижению эффективности торможения и риску ДТП.

Своевременное обнаружение симптомов позволяет предотвратить аварийные ситуации. Основные индикаторы требуют немедленной диагностики и замены компонентов.

Ключевые индикаторы износа

Металлический скрежет или визг при торможении – свидетельствует о контакте металлической основы колодки с диском (срабатывание звукового индикатора).
Увеличенный ход педали тормоза – педаль проваливается или требует сильного нажатия для срабатывания системы.
Вибрация руля при замедлении – вызвана неравномерным износом колодок или деформацией дисков.
Снижение отзывчивости тормозов – автомобиль медленнее реагирует на нажатие педали, увеличивается тормозной путь.

Визуальные подтверждения при осмотре через колесные диски:

Параметр	Критическое значение
Толщина фрикционного слоя	≤ 2 мм
Перекос колодки	Разница > 1 мм между краями
Трещины/отслоения	Любые повреждения накладки

ВАЖНО: При появлении хотя бы одного симптома проверьте тормоза. Эксплуатация с изношенными колодками запрещена – это нарушает целостность дисков и ставит под угрозу управляемость авто.

Скрип при торможении как показатель износа колодок

Скрип или визг при нажатии на педаль тормоза – распространённый индикатор критического износа фрикционного слоя колодок. На передних тормозах Рено Логан он возникает из-за контакта металлической основы колодки (антискрипной пластины) с тормозным диском после истирания рабочего материала до минимальной толщины. Звук генерируется вибрацией при трении двух металлических поверхностей под нагрузкой.

Производители часто внедряют в конструкцию колодок специальные механические индикаторы износа – стальные скобы или штифты, выступающие над фрикционным слоем. При достижении предельной толщины (обычно 2-3 мм) индикатор начинает касаться диска, издавая характерный высокочастотный свист. Это сигнализирует о необходимости немедленной замены для предотвращения повреждения дисков и потери эффективности торможения.

Другие причины скрипа (кроме износа)

Загрязнение поверхности: пыль, песок или дорожная грязь между колодкой и диском.
Окисление дисков: тонкий слой ржавчины после долгого простоя автомобиля.
Некачественные колодки: использование дешёвых аналогов с агрессивными или жёсткими фрикционными составами.
Отсутствие смазки направляющих: подклинивание суппорта из-за закисших пальцев.

Характер скрипа	Вероятная причина	Рекомендуемое действие
Постоянный визг при торможении	Срабатывание индикатора износа	Немедленная замена колодок
Периодический скрежет	Загрязнение или окисление	Очистка компонентов, проверка толщины
Короткий писк в начале движения	Сырость/конденсат на дисках	Самоустраняется после нескольких торможений

Для точной диагностики снимите колесо и измерьте остаточную толщину фрикционного материала колодок через смотровое окно суппорта. Критический минимум для Рено Логан – 2 мм. Игнорирование скрипа приводит к царапинам на дисках, увеличению тормозного пути и риску полного отказа тормозов.

Визуальная проверка толщины фрикционной накладки без снятия колеса

Для оценки износа колодок на Рено Логан осмотрите тормозной узел через технологические отверстия в колесном диске. Используйте фонарик для лучшей видимости внутренней и наружной колодки. Направьте свет через спицы диска, фокусируясь на зазоре между тормозным суппортом и диском.

Определите остаточную толщину накладки по видимой части металлической основы. Фрикционный материал должен существенно выступать над опорной пластиной (не менее 2-3 мм). Если металл просматривается по краю накладки или сравнялся с ней – требуется срочная замена.

Критерии оценки износа

Норма: Толщина фрикционного слоя ≥ 3 мм, металлическая основа не видна
Предельный износ: Остаток накладки 2-3 мм, появление блестящей кромки основы
Аварийный износ: Металл контактирует с диском (слышен скрежет), накладка ≤ 1 мм

Визуальный признак	Рекомендуемое действие
Равномерный слой накладки ≥ 4 мм	Продолжать эксплуатацию
Накладка тоньше 3 мм, видна медная подложка	Планировать замену в ближайшее время
Металлические заусенцы на краях, вибрации при торможении	Немедленная замена

Как по тормозной пыли определить состояние колодок

Цвет и распределение тормозной пыли на дисках или колесных дисках служат индикатором износа фрикционного материала и рабочих характеристик передних колодок Рено Логан. Наблюдение за этими признаками позволяет своевременно выявить проблемы без разборки суппорта.

Анализируйте отложения после короткой поездки без интенсивного торможения – это обеспечит достоверность диагностики, исключив влияние посторонних факторов (грязь, дорожные реагенты).

Интерпретация оттенков пыли

Серебристо-серый / черный: Норма для большинства колодок. Умеренное количество свидетельствует о корректной работе.
Медный / рыжий / кирпичный: Признак колодок с высоким содержанием меди. Не является дефектом, но указывает на специфичный состав фрикционного материала.
Глянцевый черный с металлическими вкраплениями: Критический износ! Фрикционный слой стерт, происходит трение металлической основы колодки о диск. Требуется немедленная замена.

Анализ распределения пыли

Равномерный слой на всех колесах: Колодки изнашиваются синхронно, система функционирует нормально.
Ярко выраженное скопление на одном колесе: Возможен заклинивший суппорт, износ направляющих пальцев или перекос колодки. Необходима проверка механизмов.
Маслянистые пятна или комки пыли: Утечка тормозной жидкости или смазки из ступичного подшипника. Проверьте целостность пыльников поршней суппорта и сальников ступицы.

Визуальный признак	Возможная причина	Действия
Красноватая пыль + скрежет при торможении	Срабатывание сигнального скобы (металлической пластины износа)	Замена колодок в ближайшие 100-300 км
Желтые разводы на диске	Перегрев колодок из-за агрессивного вождения или "зависания" суппорта	Проверка свободного хода направляющих, замена перегретых колодок

Важно: Сравнивайте интенсивность пылеобразования на левом и правом колесе – значительная разница (более 30%) указывает на неравномерный износ, характерный для проблем с гидравликой или механизмом суппорта. Диагностику сочетайте с замерами остаточной толщины фрикционных накладок через смотровое отверстие в суппорте.

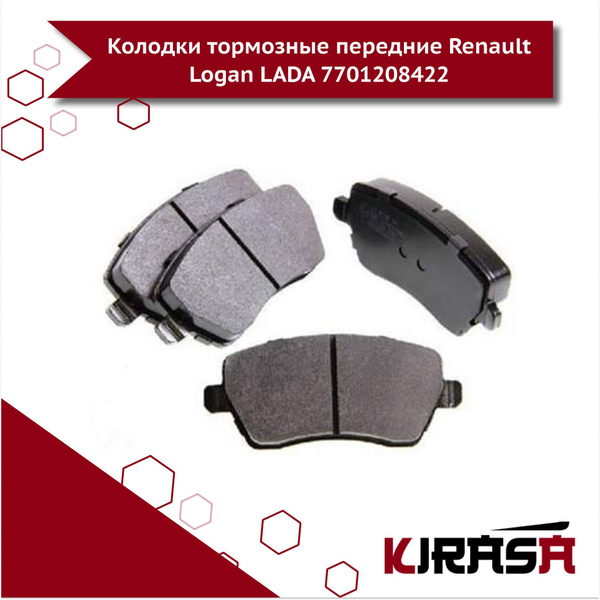

Оригинальные тормозные колодки Renault: артикулы и особенности

Оригинальные передние тормозные колодки Renault для Logan разработаны с учетом строгих инженерных стандартов производителя. Они гарантируют полную совместимость с тормозной системой автомобиля, обеспечивая заявленную эффективность торможения, минимальный шум при работе и стабильность характеристик на протяжении всего срока службы.

Артикулы оригинальных колодок различаются в зависимости от поколения Logan, типа двигателя и года выпуска. Неправильный подбор по каталогу может привести к снижению эффективности тормозов или повреждению дисков. Для точной идентификации рекомендуется использовать VIN-код автомобиля или сверяться с технической документацией.

Артикулы оригинальных колодок для Рено Логан

Поколение	Годы выпуска	Базовый артикул	Особенности применения
Logan I (B0)	2004-2015	7701474233	1.4/1.6 MPI (8V), барабанные задние тормоза
Logan II (M0)	2015-н.в.	7701477709	1.6 SCe (дисковые задние тормоза)
Logan II (M0)	2015-н.в.	7701493492	1.6 SCe (барабанные задние тормоза)

Ключевые особенности оригинальных колодок:

Фрикционный материал - безасбестовый состав с металлическими включениями, оптимизированный для плавного срабатывания и низкой агрессивности к дискам
Конструкция - интегрированные противоскрипные пластины и терморассеивающие прокладки
Совместимость - точное соответствие геометрии суппорта и датчикам износа
Маркировка - логотип Renault и голографическая наклейка с артикулом на упаковке

Лучшие производители аналогов: ATE, TRW, Brembo

При выборе аналоговых колодок для Рено Логан ключевыми параметрами являются качество фрикционного материала, совместимость с суппортом и тормозным диском, а также стабильность характеристик на протяжении всего срока службы. От этого напрямую зависит эффективность торможения, уровень шума и вибраций, долговечность как самих колодок, так и дисков.

Среди многообразия представленных на рынке брендов выделяются несколько производителей, заслуживших доверие автовладельцев благодаря стабильно высокому качеству продукции, инновационным разработкам и соответствию строгим стандартам безопасности. К таким лидерам относятся ATE, TRW и Brembo.

Сравнительные характеристики производителей

Каждый из этих брендов предлагает решения с определенными преимуществами:

ATE (Continental): Известны высокой начальной эффективностью торможения даже "на холодную", низким уровнем пыли и шума. Часто используют индикаторы износа. Оптимальны для спокойной городской и загородной эксплуатации.
TRW (ZF Aftermarket): Ведущий мировой поставщик оригинальных компонентов. Их колодки (например, серия GDB) отличаются исключительной совместимостью с оригинальными тормозными системами, стабильной работой в широком диапазоне температур, минимальной агрессивностью к дискам. Часто являются лучшим выбором для замены "как оригинал".
Brembo: Мировой лидер в производстве высокопроизводительных тормозов. Аналогичные колодки для Логана (серия "After Market") обычно обладают повышенной стойкостью к перегреву и стабильностью характеристик при интенсивном торможении, но могут быть чуть шумнее или пыльнее в повседневной эксплуатации по сравнению с ATE или TRW. Хороший выбор для активной езды.

Производитель	Ключевое преимущество	Особенности для Рено Логан
ATE	Низкий шум/пыль, эффективность "на холодную"	Отличный баланс цены и качества, комфорт
TRW	Максимальная совместимость с оригиналом, долговечность	Лучший выбор для замены "как с завода", высокая надежность
Brembo	Устойчивость к перегреву, стабильность при нагрузках	Повышенная производительность для активной езды

Окончательный выбор зависит от стиля вождения, бюджета и приоритетов (максимальный комфорт, полное соответствие оригиналу или повышенная термостойкость). Все три бренда гарантируют высокое качество и соответствие стандартам безопасности при условии покупки оригинальной продукции у официальных дилеров.

Как отличить подделку при покупке тормозных колодок

Проверка подлинности тормозных колодок критична для безопасности и долговечности системы. Фальсификаты часто не соответствуют техническим требованиям Renault Logan, что ведет к снижению эффективности торможения и увеличению риска ДТП.

Использование контрафактных изделий провоцирует ускоренный износ дисков, вибрации руля при торможении и появление посторонних шумов. Регулярная диагностика узла становится необходимой, а экономия на покупке оборачивается дополнительными расходами.

Ключевые отличия поддельных колодок

Упаковка: Блеклые цвета, размытые логотипы, орфографические ошибки в тексте. Отсутствие голограмм, штрих-кода или защитных стикеров. Номера деталей не совпадают с каталогом Renault.
Качество материалов: Неравномерное нанесение фрикционного слоя, крошащиеся края. Видимая ржавчина на металлической основе. Чрезмерно мягкие или, наоборот, хрупкие компоненты.
Маркировка: Смазанные или нечитаемые надписи на пластине и накладках. Отсутствие клейма производителя (например, TRW, Bosch, Brembo). Несоответствие артикула на упаковке и самой детали.
Вес и геометрия: Значительная разница в массе по сравнению с оригиналом (более 10%). Искривление несущей пластины, неточные крепежные отверстия.

Параметр	Оригинал	Подделка
Антикоррозийное покрытие	Равномерное, без потеков	Пятнистое или отсутствует
Звукоизоляционная пластина	Плотно прилегает, упругая	Деформируется при нажатии
Комплектация	Полный набор скоб и датчиков	Отсутствие датчика износа

Требуйте сертификаты соответствия у продавца, сверяйте номера партий на коробке и в документах. Покупайте только у официальных дилеров Renault или авторизованных поставщиков запчастей.

Соответствие колодок модели и году выпуска автомобиля

Правильный подбор передних тормозных колодок для Renault Logan критически зависит от поколения автомобиля и года выпуска. Конструкция тормозной системы существенно менялась между модельными рядами, что отражается на геометрии колодок, типе креплений и совместимости с суппортами. Использование неподходящих деталей приведет к снижению эффективности торможения, ускоренному износу дисков и риску повреждения элементов системы.

Основные различия наблюдаются между первым поколением Logan (L90, 2004-2015 гг.) и вторым поколением (S90, с 2015 г.). Внутри этих периодов также возможны модификации: например, в ранних версиях L90 до 2009 года применялись колодки с отличной конфигурацией от рестайлинговых моделей 2010-2015 гг. Аналогично, Logan второго поколения после 2020 года может иметь иные требования из-за обновлений тормозных механизмов.

Ключевые критерии соответствия

Поколение	Годы выпуска	Особенности колодок
Logan I (L90)	2004-2009	Колодки с креплением типа «палец», совместимы с дисками Ø259 мм (1.4 л) или Ø268 мм (1.6 л)
Logan I (рестайлинг)	2010-2015	Усиленные колодки с измененной формой фрикционных накладок, адаптированные под обновленные суппорты
Logan II (S90)	2015-н.в.	Унифицированные колодки с креплением типа «плавающая скоба», рассчитанные на диски Ø266 мм

Рекомендации по выбору:

Всегда сверяйте VIN-код автомобиля с каталогами производителей (например, Bosch, TRW, Brembo)
Учитывайте объем двигателя: для Logan I 1.6 л требуются колодки с увеличенной рабочей поверхностью
Проверяйте маркировку старых колодок – наличие буквенного индекса «A» или «B» указывает на рестайлинговую версию

Важно: Для автомобилей 2012-2014 годов выпуска возможны исключения из-за переходных модификаций. При сомнениях используйте электронные каталоги типа TecDoc или обратитесь к официальному дилеру Renault.

Оптимальная толщина новой колодки для Рено Логан

Стандартная толщина фрикционного материала новой передней тормозной колодки Рено Логан составляет 10–12 мм. Этот параметр является оптимальным для эффективной работы тормозной системы, корректного взаимодействия с диском и длительного срока службы. У разных производителей возможны незначительные отклонения (до 1 мм), но указанный диапазон считается общепринятым.

Общая толщина новой колодки (включая металлическую основу-каркас) обычно находится в пределах 15–17 мм. Важно учитывать этот параметр при установке, чтобы избежать заклинивания суппорта или преждевременного износа. Минимально допустимая толщина фрикционной накладки перед заменой – 2–3 мм, при достижении этого значения колодки подлежат обязательной замене.

Ключевые параметры толщины

Параметр	Значение (мм)
Фрикционный слой новой колодки	10–12
Общая толщина (с каркасом)	15–17
Критический износ фрикционного слоя	2–3

Рекомендации при выборе:

Проверяйте сертификаты соответствия и упаковку на отсутствие повреждений
Измеряйте толщину фрикционного слоя перед установкой – отклонение от 10 мм указывает на брак или подделку
Предпочтение отдавайте оригинальным колодкам (артикул 7701209959) или проверенным аналогам (TRW GDB1762, Bosch 0986494771)

Комплектность поставки: датчики износа в наборе

Комплект передних тормозных колодок для Renault Logan чаще всего включает два датчика износа – по одному на каждое переднее колесо. Данные датчики устанавливаются только на внутренних колодках, так как они подвержены более интенсивному истиранию. Производители указывают наличие сенсоров на упаковке, используя маркировку "с датчиком" или "sensor".

При выборе убедитесь в физическом присутствии элементов: датчики представляют собой пластиковые корпуса с проводом длиной 30–50 см и контактной колодкой на конце. Целостность проводов и разъёмов обязательна – повреждения при транспортировке не редкость. Отсутствие сенсоров в коробке требует немедленного обращения к продавцу.

Критерии совместимости датчиков

Тип разъёма: Вилка должна соответствовать гнезду штатной проводки Logan конкретного года выпуска.
Длина кабеля: Превышение или нехватка более 5 см недопустимы – возможен перегиб или натяжение.
Полярность контактов: Распиновка обязана совпадать с заводской, иначе ЭБУ не распознает сигнал.

Характеристика	Оригинал (Renault)	Аналоги (ATE, TRW, Bosch)
Цвет корпуса датчика	Чёрный	Чёрный/серый
Количество контактов	2	2
Сопротивление (Ом)	0 (замкнутая цепь)	0 (замкнутая цепь)

Важно! Колодки без датчиков категорически не подходят для модификаций Logan с системой контроля износа. Их установка вызовет постоянное срабатывание индикатора на приборной панели. При замене старые датчики повторно использовать нельзя – они разрушаются при демонтаже.

Необходимый инструмент для замены передних тормозных колодок

Успешная замена передних тормозных колодок на Renault Logan требует подготовки правильных инструментов. Наличие всего необходимого заранее ускорит процесс и исключит простои.

Стандартный набор включает как универсальные приспособления, так и специализированные инструменты, характерные для работы с тормозной системой конкретно этой модели. Ниже приведен перечень ключевых позиций.

Основной комплект

Домкрат и страховочные подставки (козлы): Для безопасного подъема и фиксации передней части автомобиля.
Баллонный ключ (съемник колес): Для откручивания и затяжки болтов крепления колес.
Набор рожковых или накидных ключей: Размеры 7 мм (для скобы датчика износа), 13 мм (для направляющих суппорта).
Набор головок и вороток/трещотка: Размеры 7 мм (датчик), 13 мм (направляющие), часто требуется удлинитель.
Отвертки: Плоская (среднего размера) для снятия/установки пружинных скоб и стопорных колец.
Плоскогубцы или пассатижи: Для снятия стопорных пружин и фиксаторов колодок.

Специализированные и вспомогательные инструменты

Специальный инструмент для вдавливания поршня суппорта: Винтовой или реечный. Категорически не рекомендуется использовать монтажную лопатку!
Медная смазка (высокотемпературная): Для обработки тыльных сторон колодок, пальцев направляющих и сопрягаемых поверхностей суппорта.
Тормозная жидкость: Для долива в бачок после вдавливания поршня (и проверки уровня).
Проволочная щетка: Для очистки посадочных мест колодок, скоб суппорта и направляющих от грязи и коррозии.
Средство для очистки тормозов: Обезжиривает рабочую поверхность диска перед сборкой.
Молоток (небольшой): Может понадобиться для легкого простукивания суппорта при демонтаже.

Техника безопасности при работе с тормозной системой

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным стояночным тормозом. Под не снимаемые колеса установите противооткатные упоры (башмаки) для предотвращения случайного движения. Отсоедините минусовую клемму аккумулятора во избежание короткого замыкания.

Используйте только исправный инструмент и защитные очки. Тормозная жидкость токсична и вызывает коррозию – избегайте контакта с кожей, глазами и лакокрасочным покрытием. Рабочая зона должна быть хорошо освещена и вентилируема.

Фиксация автомобиля
- При поднятии домкратом всегда дублируйте опорами (козлами)
- Запрещено работать под машиной без страховочных стоек
Обращение с компонентами
- Не допускайте попадания масла или грязи на тормозные диски и колодки
- Запрещено сжимать тормозной поршень при открытом бачке с жидкостью
- Не нажимайте педаль тормоза при снятом суппорте или колесе
Работа с тормозной жидкостью
- Используйте только жидкость DOT 4, рекомендованную производителем
- Немедленно удаляйте проливы ветошью с последующей промывкой водой
- Не применяйте жидкость из вскрытой более месяца назад тары

После завершения работ обязательно выполните прокачку тормозной системы в последовательности: правое заднее колесо → левое переднее → левое заднее → правое переднее. Проверьте уровень жидкости в бачке и отсутствие подтеков на соединениях.

Действие	Риск при нарушении
Игнорирование прокачки	Воздух в системе → отказ тормозов
Попадание масла на колодки	Снижение трения → увеличение тормозного пути
Несоблюдение момента затяжки	Срыв резьбы или самопроизвольное откручивание

Перед эксплуатацией проверьте работу тормозов на малой скорости в безопасном месте. При появлении вибрации, шума или уводов в сторону – немедленно прекратите движение и проведите диагностику.

Подготовка автомобиля: установка на домкрат и снятие колеса

Поставьте автомобиль на ровную твердую поверхность (асфальт, бетон), включите ручной тормоз и первую передачу (для МКПП) или режим "Паркинг" (для АКПП). Зафиксируйте задние колеса противооткатными башмаками или упорами для предотвращения движения.

Перед поднятием ослабьте болты крепления колеса на земле. Вставьте баллонный ключ в головки болтов и аккуратно сорвите их с места, прилагая усилие по часовой стрелке (левая сторона авто) или против часовой стрелки (правая сторона). Не выкручивайте полностью – это выполнится позже.

Процесс подъема и демонтажа

Определите точки домкратирования: Найдите штатные места на порогах (отмечены треугольниками или прорезями) согласно руководству Рено Логан.
Установите домкрат:
- Гидравлический: Плавно подкачайте до контакта с кузовом
- Реечный ("халва"): Зацепите за усилитель порога, убедившись в надежности сцепления
Поднимите автомобиль: Плавно качайте домкрат до отрыва колеса от земли на 2-3 см.
Поставьте страховочную подставку под силовую точку кузова (рычаг подвески, лонжерон) – обязательный этап для безопасности.
Снимите болты: Полностью выкрутите ослабленные болты крепления колеса и сложите их в контейнер.
Демонтируйте колесо: Снимите колесо с направляющих шпилек, придерживая его свободной рукой.

Элемент	Критичные ошибки	Последствия
Домкрат	Установка под дно бака/рычаг тормоза	Деформация кузова, повреждение узлов
Колесные болты	Полное откручивание до подъема	Риск падения автомобиля при вывешивании
Страховка	Работа без подставки под кузов	Травмы при соскальзывании домкрата

Отложите колесо в сторону от рабочей зоны. Убедитесь в стабильности машины на подставке – раскачайте кузов рукой для проверки. Приступайте к работе с тормозным механизмом только после выполнения всех перечисленных шагов.

Оценка состояния тормозного диска при замене колодок

Обязательно проверьте толщину рабочей поверхности диска. Минимально допустимое значение указано на самом диске (обычно в районе 20-22 мм для Рено Логан) или в руководстве по эксплуатации. Замер проводится микрометром в нескольких точках по окружности, так как неравномерный износ свидетельствует о проблемах с суппортом.

Визуально оцените поверхность на предмет глубоких рисок, сколов, трещин или синего цвета (перегрев). Мелкие продольные риски допустимы, но если они ощущаются ногтем или превышают глубину 0.5 мм, диск требует проточки или замены. Наличие волнообразного износа («ступеньки») по краям также указывает на критический износ.

Ключевые параметры для диагностики:

Толщина: Сравнение с минимально допустимой и номинальной толщиной. Разница между максимальным и минимальным значением при замере не должна превышать 0.01 мм.
Биение: Проверяется индикаторной стойкой. Максимальное допускаемое радиальное биение обычно не более 0.05 мм. Сильное биение вызывает вибрацию руля при торможении.
Дефекты поверхности: Трещины (даже микроскопические), глубокие канавки, локальные пятна перегрева (цвета побежалости), коррозия на рабочей части.
Равномерность износа: Значительная разница в толщине между внутренней и внешней стороной диска или по окружности указывает на заклинивание направляющих суппорта.

Параметр	Норма	Требует действия
Толщина диска	> мин. значения	<= мин. значения или сильная разница в замерах
Биение	<= 0.05 мм	> 0.05 мм
Поверхность	Гладкая, без трещин	Глубокие риски, сколы, трещины, синий оттенок

Важно: Диски всегда меняются парой на одной оси. Даже если один диск в норме, а второй поврежден, заменяются оба. Комбинирование старых и новых дисков нарушает балансировку тормозной системы.

Отсоединение датчика износа тормозных колодок

На Рено Логан датчик износа установлен только на переднем левом колесе (со стороны водителя). Его разъем расположен в моторном отсеке или под крылом, закреплен пластиковым хомутом. Перед отсоединением убедитесь в отсутствии напряжения на клеммах АКБ.

Провод датчика проходит вдоль рычага подвески и кузова. Фиксатор разъема хрупкий – приложите минимальное усилие во избежание поломки. Если колодки изношены до срабатывания индикатора, датчик требует замены вместе с колодками.

Порядок отсоединения

Локализация разъема: Отогните резиновый уплотнитель в районе левой стойки амортизатора (со стороны моторного отсека). Найдите пластиковый разъем прямоугольной формы с фиксирующей защелкой.
Расфиксация: Нажмите пальцем на верхний язычок защелки до характерного щелчка. Не применяйте отвертки – высок риск сломать фиксатор.
Разъединение: Потяните корпус разъема (не за провода!) в направлении от ответной части. При сопротивлении проверьте полное отжатие защелки.
Демонтаж креплений: При замене датчика разрежьте пластиковый хомут крепления провода к кузову кусачками. Сохраните трассу прокладки для монтажа нового датчика.

Важно: Если провод прикипел к разъему – смочите соединение WD-40. При обрыве провода или повреждении контактов датчик подлежит замене.

Способы откручивания направляющих суппорта

Направляющие пальцы суппорта крепятся болтами, часто с резьбовым фиксатором или коррозией. Перед откручиванием очистите соединение от грязи и обработайте проникающей смазкой (WD-40, LIQUI MOLY и т.п.), дав ей время подействовать. Используйте только качественный шестигранный ключ (чаще всего на 7 мм) или торцевую головку, чтобы избежать срыва граней.

Проверьте тип головки крепежа: на большинстве Renault Logan применяется внутренний шестигранник (IN), но встречаются и внешние под ключ или головку. Убедитесь в надежной фиксации инструмента – сорванные грани значительно усложнят работу. При откручивании удерживайте обратную сторону болта рожковым ключом, если конструкция предусматривает двойное крепление.

Основные методы демонтажа

Применяйте следующие подходы в зависимости от сложности:

Стандартное откручивание: После обработки смазкой, плавно надавите на ключ без рывков. Если болт не поддается, слегка постучите молотком по рукоятке ключа для создания вибрации.
Прогрев: Нагрейте область вокруг болта строительным феном (не открытое пламя!). Тепловое расширение металла часто ослабляет сцепление резьбы.
Ударный инструмент: Используйте ударную отвертку с соответствующей битой. Короткие направленные удары молотком по ее торцу помогают сдвинуть "прикипевший" крепеж.
Экстрактор: При срыве граней высверлите болт сверлом меньшего диаметра, затем вбейте экстрактор и выкрутите его обратным вращением.

Важно: Не прикладывайте чрезмерное усилие – это ведет к поломке болта. Если демонтаж затруднен, повторите обработку смазкой и нагрев несколько раз. После снятия обязательно замените направляющие болты и смажьте новые медной пастой или специальной смазкой (например, Slipkote) перед установкой.

Снятие тормозного суппорта для доступа к колодкам

Установите автомобиль на ровную поверхность, зафиксируйте противооткатными упорами задние колеса. Поднимите переднюю часть домкратом, снимите соответствующее колесо, предварительно ослабив болты крепления. Очистите суппорт и прилегающие элементы от грязи щеткой.

Перед демонтажем убедитесь в отсутствии давления в тормозной системе. Ни в коем случае не допускайте провисания суппорта на тормозном шланге – это может привести к его повреждению и утечке тормозной жидкости. Подготовьте проволоку или крюк для фиксации узла после снятия.

Необходимые инструменты

Инструмент	Назначение
Торцевой ключ на 13 мм	Откручивание болтов крепления суппорта
Вороток с удлинителем	Повышение усилия при откручивании
Монтировка	Аккуратное отделение суппорта от скобы
Медная смазка	Обработка направляющих перед установкой

Открутите два направляющих болта суппорта (верхний и нижний) против часовой стрелки. При необходимости используйте вороток с удлинителем для преодоления закисания.
Снимите защитные резиновые колпачки с направляющих, проверьте их состояние. При наличии коррозии или повреждений – замените.
Аккуратно подденьте суппорт монтировкой в районе монтажной скобы, отделяя корпус от кронштейна. Не прилагайте чрезмерных усилий.
Перед полным снятием зафиксируйте суппорт проволокой на пружине подвески или стабилизаторе поперечной устойчивости. Тормозной шланг не должен натягиваться!

После демонтажа суппорта станут доступны тормозные колодки и скоба. Проверьте состояние пыльников поршня, степень износа диска, подвижность направляющих пальцев. Очистите посадочные места колодок от грязи и ржавчины перед установкой новых элементов.

Извлечение старых изношенных тормозных колодок

После снятия колеса и демонтажа суппорта осмотрите тормозной узел, убедившись в отсутствии дополнительных фиксирующих элементов (пружинных зажимов или стопорных шпилек), характерных для некоторых модификаций Рено Логан. Проверьте состояние направляющих пальцев суппорта, при необходимости очистите их от грязи и коррозии перед извлечением колодок.

Аккуратно подденьте монтировкой или плоской отверткой торцевую часть наружной колодки, отсоединяя ее от скобы суппорта. Избегайте резких движений, чтобы не повредить тормозной диск. Внутренняя колодка обычно свободно вынимается после снятия наружной, но может потребоваться отжать фрикционный материал от поршня рабочего цилиндра.

Ключевые этапы демонтажа

Придерживайтесь следующей последовательности:

Извлечение пружинных фиксаторов
Специальными плоскогубцами снимите U-образные скобы, удерживающие колодки в скобе
Сдвиг поршня суппорта
Используйте монтажную лопатку для равномерного утапливания поршня в цилиндр
Диагностика компонентов
- Осмотрите датчик износа (если установлен) на предмет повреждений
- Проверьте равномерность износа внутренней и внешней колодок

Обратите внимание на расположение противоскрипных пластин и термоизоляционных прокладок – их необходимо аккуратно отделить от старых колодок для последующей установки на новые. При сильном прикипании накладок к диску или скобе используйте проникающую смазку WD-40, нанося ее точечно на места контакта.

Типовая проблема	Способ решения
Колодка "приварена" к диску	Легкие удары резиновой киянкой по торцу через деревянную проставку
Заклинивание направляющих	Обработка медным спреем после выпрессовки пальцев

Очистка посадочных мест в супорте от грязи и ржавчины

Качественная очистка посадочных мест в тормозном суппорте – критически важный этап при замене колодок на Рено Логан. За годы эксплуатации в пазах суппорта (скобы) и на поверхностях, где движутся колодки, скапливается грязь, пыль от изношенных фрикционных накладок, образуется ржавчина и коррозионные отложения.

Если игнорировать этот этап, новые колодки не смогут свободно перемещаться в своих направляющих. Это приведет к их неравномерному износу (клиновидный износ), подклиниванию, перегреву тормозного диска, снижению эффективности торможения, появлению скрипов и увеличению расхода топлива. Грязь и коррозия также мешают колодкам полностью отойти от диска после отпускания педали, вызывая постоянное подтормаживание.

Процесс очистки посадочных мест

Для эффективной очистки потребуются:

Металлическая щетка (лучше с латунной или медной щетиной, чтобы не повредить металл суппорта)
Надфили или небольшой напильник с мелкой насечкой
Шлифовальная шкурка (наждачная бумага) мелкой зернистости (P180-P240)
Специальная смазка для направляющих пальцев и тыльных сторон колодок (например, Molykote Cu-7439, Liqui Moly Bremsen-Anti-Quietsch-Paste)
Обезжириватель (уайт-спирит, бензин "Калоша", специальные автоочистители)
Защитные очки и перчатки

Последовательность действий:

Визуальный осмотр: Тщательно осмотрите пазы в суппорте (скобе), куда вставляются металлические пластины (пятаки) колодок. Обратите внимание на ржавчину, задиры, наросты коррозии и старые, затвердевшие остатки смазки и грязи.
Предварительная очистка щеткой: Используя металлическую щетку, удалите основную массу рыхлой грязи, пыли и поверхностной ржавчины из пазов и с контактных площадок суппорта. Действуйте энергично, но без чрезмерного усилия.
Точная обработка пазов: Для удаления стойких отложений и выравнивания поверхностей в узких пазах используйте надфиль или напильник. Важно: Двигайте инструмент только вдоль паза (в направлении движения колодки), стараясь не снимать лишний металл и не менять геометрию паза. Цель – удалить бугры коррозии и обеспечить гладкую поверхность для скольжения колодки.
Шлифовка: Завершите выравнивание поверхностей в пазах и на контактных выступах суппорта, используя мелкозернистую наждачную бумагу, обернутую вокруг плоского предмета (например, надфиля). Добивайтесь максимально гладкой поверхности.
Очистка направляющих пальцев: Обязательно извлеките направляющие пальцы из скобы суппорта. Тщательно очистите их поверхность от старой смазки, грязи и коррозии металлической щеткой. Осмотрите на предмет задиров и износа.
Обезжиривание: Тщательно протрите все очищенные поверхности суппорта (пазы, контактные площадки, посадочные места для пружинных держателей) и направляющие пальцы обезжиривателем. Убедитесь, что не осталось следов масла, старой смазки или абразивной пыли.
Смазка: Нанесите тонкий слой специальной высокотемпературной тормозной смазки на:
- Боковые поверхности металлических пластин (пятаков) новых колодок, которые будут контактировать с пазами суппорта.
- Тыльную сторону колодок в местах контакта с поршнем суппорта и противошумной пластиной (если она есть).
- Поверхность направляющих пальцев (после их установки в скобу). Никогда не используйте обычные смазки (Литол, графитку) – они не выдерживают высоких температур!

Ключевые моменты безопасности и качества:

Всегда работайте в защитных очках! Мелкие частицы ржавчины и металла легко могут попасть в глаза.
Избегайте чрезмерного стачивания металла в пазах суппорта. Цель – удалить наросты, а не углубить паз.
Проверьте легкость хода колодки в очищенном пазу *до* установки суппорта на место. Колодка должна перемещаться с небольшим усилием, без заеданий.
Не допускайте попадания смазки на рабочую поверхность колодок (фрикционные накладки) или тормозной диск!

Подготовка новых колодок к установке

Достаньте новые колодки из упаковки и тщательно осмотрите их на предмет отсутствия повреждений при транспортировке. Убедитесь, что комплект соответствует модели вашего Renault Logan (проверьте артикул и визуальное соответствие со старыми колодками). Проверьте наличие всех необходимых элементов: фрикционные накладки, антискрипные пластины (если предусмотрены конструкцией и идут в комплекте), а также новые пружинные зажимы или скобы (если они входят в комплект поставки).

Очистите поверхности новых колодок, особенно металлические тыльные стороны и места контакта антискрипных пластин с суппортом, от возможного консервационного состава, масла или пыли. Используйте для этого чистую ветошь и подходящий обезжириватель (специальный очиститель тормозов, изопропиловый спирт). Тщательно просушите все детали перед дальнейшей обработкой. Никогда не используйте бензин или агрессивные растворители.

Нанесение смазки

Крайне важно нанести специальную высокотемпературную тормозную смазку (медную или керамическую пасту) строго на указанные поверхности, избегая попадания на фрикционный материал:

Тыльная сторона колодки: Нанесите тонкий равномерный слой смазки на металлическую поверхность колодки, которая будет контактировать с поршнем суппорта и направляющими пальцами (или скобами).
Антискрипные пластины: Обильно смажьте пастой обе стороны каждой пластины, особенно места их контакта с суппортом и с колодкой.
Торцы колодок: Нанесите небольшое количество смазки на боковые выступы колодок, которые скользят в пазах суппорта или скоб.
Направляющие пальцы суппорта: Тщательно очистите старые пальцы или подготовьте новые. Нанесите тонкий слой смазки на их рабочую поверхность перед установкой в пыльники.

Что смазывать	Чем смазывать	Чего избегать
Тыльная сторона колодки, торцы, антискрипные пластины, направляющие пальцы	Высокотемпературная тормозная смазка (медная/керамическая паста)	Обычная смазка (Литол, ШРУС), WD-40
Поверхности трения (фрикционные накладки)	Ничем не смазывать!	Любая смазка, масло, тормозная жидкость

Категорически запрещается:

Попадание смазки или масла на рабочую (фрикционную) поверхность колодок. Это резко снизит эффективность торможения.
Использование непредназначенных для тормозов смазок (Литол, графитка, WD-40 и т.п.). Они не выдерживают высоких температур, плавятся, стекают на колодки и приводят к отказу тормозов.

Проверьте состояние и правильность установки всех пружинных элементов (зажимов, стопорных скоб), входящих в комплект. Убедитесь, что они надежно фиксируют колодки в суппорте. Если старые пружины деформированы, ослаблены или повреждены, их необходимо заменить новыми из комплекта. На этом этапе также удобно осмотреть тормозные диски на предмет критического износа, глубоких борозд или биения, так как установка новых колодок на поврежденные диски неэффективна и сокращает срок службы колодок.

Смазка направляющих суппорта: выбор состава и техника нанесения

Направляющие суппорта обеспечивают равномерное прижатие колодок к диску и свободный возврат механизма после отпускания педали. От качества их смазки напрямую зависит корректная работа тормозной системы, отсутствие перекосов колодок и преждевременного износа.

Использование неподходящих составов или нарушение техники нанесения приводит к закисанию пальцев, неравномерному износу колодок, перегреву тормозов и свисту. Резиновые пыльники теряют эластичность, что вызывает попадание грязи и воды в посадочные каналы.

Выбор смазочного состава

Состав должен соответствовать требованиям:

Термостойкость: выдерживать нагрев свыше +200°C без выгорания.
Совместимость с резиной: не разрушать пыльники направляющих.
Антикоррозийные свойства: защита металлических поверхностей от окисления.
Нейтральность к пластикам: отсутствие реакции с элементами суппорта.

Тип смазки	Особенности	Рекомендации для Рено Логан
Синтетическая паста с добавлением меди	Устойчива к высоким температурам, предотвращает задиры. Возможны загрязнения.	Liqui Moly Kupfer-Paste, Molykote Cu-7439
Керамическая смазка	Не проводит ток, не загрязняет поверхности. Требует точного нанесения.	Loctite 8060, Permatex Ultra Disc Brake Lubricant
Минеральная паста с дисульфидом молибдена	Стабильна при экстремальных нагрузках. Требует контроля совместимости с резиной.	Не применять! Разрушает резиновые уплотнения.

Запрещено: графитовые составы, солидол, литол, WD-40 и универсальные смазки – они теряют свойства при нагреве или повреждают пыльники.

Техника нанесения

Снимите суппорт, демонтируйте направляющие пальцы из скобы.
Удалите старую смазку ветошью и очистите каналы в скобе специальным ёршиком.
Проверьте состояние пыльников: трещины или деформация требуют замены.
Нанесите тонкий слой смазки внутрь пыльника и на рабочую часть пальца (исключая резьбовую зону).
Установите пальцы в скобу, проверьте плавность хода без заеданий.
Излишки состава удалите салфеткой – избыток смазки притягивает грязь.

Повторяйте процедуру каждые 30 000 км или при замене колодок. Использование дозатора-шприца обеспечивает точное нанесение в труднодоступные зоны.

Монтаж новых тормозных колодок в суппорт

Перед установкой новых колодок тщательно очистите посадочные места в суппорте и направляющих от грязи, ржавчины и остатков старой смазки металлической щеткой. Проверьте состояние пыльников направляющих пальцев – при повреждениях замените их. Нанесите на пальцы и обратную сторону колодок специальную высокотемпературную смазку для тормозных механизмов, избегая попадания на фрикционные накладки.

Установите противоскрипные пластины (если предусмотрены конструкцией) в суппорт, затем разместите новые колодки в скобах, совместив их с поршнем суппорта и посадочными пазами. Убедитесь, что фрикционные накладки обращены к тормозному диску, а датчик износа (при наличии) расположен в верхней части переднего колеса.

Сборка суппорта и завершение работ

Аккуратно вдавите поршень суппорта с помощью монтировки или тисков до упора (предварительно открутив крышку бачка тормозной жидкости для предотвращения перелива).
Наденьте корпус суппорта на колодки, совместив крепежные отверстия с направляющими пальцами.
Смажьте новые болты направляющих графитовой смазкой и равномерно затяните их с моментом 30–35 Н∙м крестовым методом.
Установите колесо, опустите автомобиль и прокачайте тормозную систему для удаления воздуха, последовательно начиная с дальнего от ГТЦ колеса.

После монтажа обязательно проверьте уровень тормозной жидкости и произведите обкатку: выполните 5–7 плавных торможений со скорости 60 км/ч до 20 км/ч без полной остановки для притирки накладок.

Особенности установки колодок с датчиком износа

Колодки с датчиком износа отличаются от стандартных наличием специального проводного элемента, который крепится к фрикционной накладке одной из внутренних колодок. При критическом истирании фрикционного слоя датчик замыкает цепь, активируя сигнальную лампу на приборной панели. Это требует точного позиционирования компонента и аккуратной работы с проводкой.

Неправильный монтаж приводит к ложным срабатываниям индикатора, обрыву проводов или отсутствию сигнала об износе. Датчик устанавливается ТОЛЬКО на внутреннюю колодку со стороны ступицы переднего колеса – перепутывание сторон или установка на внешнюю колодку сделает систему неработоспособной.

Процедура установки

Отключение разъёма датчика: Аккуратно отсоедините старый разъем проводки от жгута автомобиля, избегая резких рывков.
Подготовка суппорта: После снятия колеса и откручивания направляющих болтов, подвесьте суппорт на проволоку, чтобы не повредить тормозной шланг.
Очистка и смазка: Удалите грязь с посадочных мест скобы суппорта металлической щёткой. Нанесите высокотемпературную смазку на направляющие пальцы и тыльные стороны противоскрипных пластин.
Установка колодок:
- Внутренняя колодка с датчиком монтируется в положение ближе к ступице.
- Внешняя колодка (без датчика) устанавливается ближе к кузову.
- Убедитесь, что датчик не контактирует с тормозным диском или элементами подвески.
Подключение проводки:
- Закрепите новый разъём датчика на колодке до характерного щелчка.
- Соедините разъём с ответной частью автомобильной проводки, соблюдая ориентацию контактов.
- Фиксируйте провода штатными клипсами, исключая провисание и трение о вращающиеся детали.
Проверка: Перед установкой колеса несколько раз нажмите на педаль тормоза для прижима колодок. Убедитесь в отсутствии перекоса колодок и свободном вращении диска рукой.

После первого выезда проверьте отсутствие ошибки тормозной системы на приборной панели и контролируйте равномерность износа колодок через 100-200 км пробега. Используйте только оригинальные датчики или совместимые аналоги – несоответствие сопротивления вызовет постоянное свечение индикатора.

Обратная сборка тормозного суппорта

Перед сборкой тщательно очистите посадочные гнёзда направляющих пальцев и контактные площадки скобы суппорта от загрязнений. Нанесите на направляющие пальцы специальную высокотемпературную смазку (например, Molykote CU-7439), равномерно распределив тонкий слой по поверхности.

Установите новые колодки в скобу суппорта, строго соблюдая ориентацию (внутренняя/внешняя) согласно маркировке производителя. Убедитесь в правильной установке противоскрипных пластин и пружинных фиксаторов – они должны плотно прилегать к колодкам без перекосов.

Сборка узла:
- Вставьте направляющие пальцы в скобу суппорта до упора
- Наденьте корпус суппорта с поршнем на внутреннюю колодку
- Совместите отверстия корпуса с направляющими пальцами
Фиксация суппорта:
- Вверните болты крепления суппорта вручную до упора
- Затяните болты крест-накрест динамометрическим ключом с моментом 32-38 Н·м
- Проверьте свободный ход суппорта на направляющих
Завершающие операции:
- Наденьте тормозной шланг на штуцер (если снимался) и затяните 15-18 Н·м
- Установите защитные резиновые пыльники на направляющие
- Поставьте колесо и затяните болты с моментом 110 Н·м

После сборки 3-4 раза резко нажмите педаль тормоза для выбора зазора между колодками и диском. Проверьте уровень тормозной жидкости в бачке и работоспособность системы перед началом движения.

Ставим колесо на место и опускаем автомобиль

Установите колесо обратно на ступицу, совместив отверстия в диске со шпильками. Проследите, чтобы диск плотно прилегал к поверхности ступицы без перекосов. Наденьте все болты крепления колеса и предварительно затяните их пальцами крест-накрест для равномерного прижима.

Аккуратно вытащите страховочную подставку (если использовалась) и медленно опустите автомобиль с помощью домкрата до момента, когда колесо коснется земли, но не примет полную нагрузку. Остановите опускание на этом этапе – окончательную затяжку болтов необходимо выполнять до полного снятия машины с домкрата.

Завершающие действия

Окончательно затяните болты крепления колеса моментным ключом в правильной последовательности ("звездой" или крест-накрест). Требуемый момент затяжки для Renault Logan составляет 90-110 Н·м (точное значение уточняйте в руководстве по эксплуатации). Только после этого полностью опустите автомобиль и уберите домкрат.

Обязательно выполните следующие проверки:

Прокачайте тормозную систему для удаления воздуха (нажмите педаль тормоза 3-5 раз до появления нормального сопротивления)
Проверьте уровень тормозной жидкости в бачке и при необходимости долейте
Перед началом движения проверьте работу тормозов на малой скорости

Этап	Ключевое требование
Предварительная затяжка	Пальцами + крестообразная последовательность
Окончательная затяжка	Динамическим ключом с контролем момента
Контроль после замены	Проверка уровня жидкости и работоспособности тормозов

После пробега первых 200-300 км избегайте резких торможений – это необходимо для правильной притирки колодок к дискам. Повторно проверьте момент затяжки колесных болтов через 50-100 км пробега.

Прокачка тормозной системы после замены колодок

После замены тормозных колодок прокачка системы обязательна при попадании воздуха в магистрали (например, при случайном нажатии педали тормоза с открытым суппортом или критическом снижении уровня жидкости). Воздух вызывает "проваливание" педали и резкое снижение эффективности торможения.

Для работы потребуются: свежая тормозная жидкость DOT 4 (0.5-1 л), прозрачный шланг по диаметру штуцера, чистая емкость, ключ на 8 мм и помощник. Убедитесь в герметичности соединений перед началом операции.

Пошаговая процедура прокачки

Подготовка
- Залейте жидкость в бачок ГТЦ до отметки MAX
- Очистите штуцера на суппортах от грязи
- Наденьте шланг на штуцер первого колеса, второй конец опустите в емкость с жидкостью

Порядок прокачки (для Рено Логан)

Очередность	Колесо	Примечание
1	Переднее правое	Самый длинный контур
2	Заднее левое	Диагональная схема
3	Переднее левое
4	Заднее правое

Техника выполнения
- Помощник плавно выжимает педаль тормоза 3-5 раз и фиксирует в нижнем положении
- Открутите штуцер на ½ оборота – жидкость с пузырьками воздуха пойдет в емкость
- Затяните штуцер строго до момента остановки течи
- Повторяйте до появления чистой жидкости без пузырьков (каждое колесо 5-8 циклов)
Завершение
- Проверьте уровень жидкости в бачке (доливайте после каждого колеса!)
- Убедитесь в отсутствии подтеканий на штуцерах
- Проверьте сопротивление педали: при работающем двигателе она должна быть упругой без провалов

Первичная проверка педали тормоза перед запуском двигателя

Перед поворотом ключа зажигания выполните базовую диагностику тормозной системы через оценку поведения педали. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Снимите ногу с педали после предыдущей поездки для получения объективных результатов.

Обратите внимание на три ключевых параметра: свободный ход педали, её жесткость при нажатии и наличие нехарактерных звуков. Эти признаки позволяют выявить грубые неисправности гидравлического контура, утечки жидкости или проблемы с вакуумным усилителем без запуска двигателя.

Алгоритм проверки

Визуальный осмотр
- Проверьте отсутствие луж тормозной жидкости под автомобилем
- Убедитесь в отсутствии масляных подтёков на педальном узле
Тест свободного хода
- Пальцем руки плавно надавите на педаль
- Нормальный холостой ход: 5-10 мм до ощущения сопротивления
Проверка жёсткости
- Сильно нажмите педаль 3-5 раз подряд
- При исправной системе: ход сокращается с каждым нажатием
- Тревожные признаки: педаль проваливается или не становится твёрже
Акустический контроль
- Нажимайте педаль с умеренным усилием
- Недопустимые звуки: шипение (утечка вакуума), скрежет (механическое трение)

Симптом	Возможная причина	Срочность реакции
Мягкая педаль	Воздух в системе, утечка жидкости	Эксплуатация запрещена
Вибрация при нажатии	Деформация тормозного диска	Требуется диагностика
Постепенное опускание	Износ главного тормозного цилиндра	Немедленный ремонт

Обкатка новых колодок в течение первых 500 км

После замены передних тормозных колодок на Рено Логан обязательна процедура притирки в течение первых 300-500 км пробега. В этот период фрикционный материал новых колодок и поверхность дисков адаптируются друг к другу, формируя оптимальный контактный слой. Игнорирование обкатки приводит к локальному перегреву, снижению эффективности торможения и преждевременному износу компонентов.

В течение обкаточного периода избегайте экстренных торможений, длительного замедления с постоянным усилием на педаль и буксования в грязи. Оптимальной считается плавная манера вождения с заблаговременным торможением легким нажатием. Контролируйте отсутствие вибраций руля и посторонних звуков при замедлении.

Ключевые правила обкатки

Первые 200 км: Тормозите исключительно на скоростях до 70 км/ч, используя педаль с минимальным усилием.
200-400 км: Допустимо плавное увеличение силы нажатия, но без блокировки колес.
400-500 км: Проведите 3-5 циклов прогрева: разгонитесь до 60 км/ч и плавно замедлитесь до 15 км/ч (без полной остановки).

Этап	Дистанция	Рекомендации
Адаптация	0-200 км	Исключить нажатия сильнее 30% от максимального усилия
Формирование слоя	200-400 км	Короткие торможения со средней интенсивностью (50-70% усилия)
Прогрев	400-500 км	Циклы "разгон-замедление" для стабилизации материала

После 500 км проверьте равномерность износа колодок и отсутствие борозд на дисках. Полная эффективность тормозов достигается только по завершении обкатки – это критично для безопасности при дальнейшей эксплуатации Рено Логан.

Контроль отсутствия посторонних шумов при торможении

После установки новых передних тормозных колодок на Renault Logan обязателен контроль отсутствия посторонних шумов во время торможения. Любые нехарактерные звуки (скрежет, писк, скрип) указывают на проблемы в работе тормозной системы и требуют немедленной диагностики. Игнорирование шумов может привести к ускоренному износу дисков, снижению эффективности торможения и риску повреждения смежных компонентов.

Проверку выполняют в различных скоростных режимах: начинают с легкого торможения на малой скорости (20-30 км/ч), затем повторяют тест при 60-80 км/ч с плавным и резким нажатием педали. Особое внимание уделяют первым 200-300 км пробега – периоду притирки колодок. Шумы на этом этапе допустимы, но должны исчезнуть после обкатки.

Основные причины шумов и методы их устранения

При обнаружении посторонних звуков необходимо проверить следующие элементы:

Качество установки: правильность размещения противоскрипных пластин, отсутствие перекоса колодок, надежность крепления суппорта.
Состояние дисков: глубокие борозды, деформация или критический износ (минимальная толщина 20,4 мм для Logan).
Смазка направляющих: недостаток высокотемпературной смазки на пальцах суппорта вызывает заклинивание.
Несовместимость колодок: использование дешевых аналогов без сертификации Renault.

Для точной диагностики применяют:

Визуальный осмотр дисков на предмет биения и выработки
Проверку степени свободы движения колодок в скобе
Контроль толщины дисков микрометром
Тест-драйв с имитацией экстренного торможения

Тип шума	Вероятная причина	Решение
Металлический скрежет	Полный износ колодок, попадание камня между колодкой и диском	Немедленная замена колодок, очистка тормозного узла
Высокий писк	Отсутствие противоскрипных пластин, перегрев колодок	Установка пластин, замена на термостойкие колодки
Стук при нажатии педали	Люфт суппорта, износ направляющих	Замена втулок, восстановление геометрии суппорта

Важно: при сохранении шумов после проверки всех элементов необходима комплексная диагностика тормозной системы на СТО, включая оценку состояния тормозных цилиндров и шлангов.

Когда необходимо менять тормозные диски вместе с колодками

Тормозные диски на Рено Логан подлежат обязательной замене при достижении минимально допустимой толщины, указанной производителем. Этот параметр проверяется штангенциркулем при каждом обслуживании тормозной системы. Игнорирование предельного износа дисков резко снижает эффективность торможения и провоцирует разрушение новых колодок.

Совместная замена колодок и дисков требуется при критических механических повреждениях рабочих поверхностей. К ним относятся глубокие борозды от изношенных колодок, термические трещины от перегрева, заметная деформация (биение), вызывающая вибрацию руля при торможении. Попытка установить новые колодки на деформированные диски ускорит их износ и ухудшит контакт.

Дополнительные основания для комплексной замены

Сильная коррозия: Актуально для старых дисков, где ржавчина съела более 20% рабочей поверхности или повредила краевую кромку
Несовместимость износа: Если диск стёрт неравномерно (конусность, бочкообразность), а проточка экономически нецелесообразна
Регламент производителя: Рекомендация Renault менять диски каждые 2-3 замены колодок (ориентировочно через 60-90 тыс. км)

Симптом проблемы	Последствия эксплуатации
Вибрация педали/руля при торможении	Ускоренный износ ступичного подшипника, снижение комфорта
Металлический скрежет после установки колодок	Контакт колодки с диском через абразивный слой, повреждение суппорта

Экономия на замене дисков при наличии указанных дефектов приводит к экстренным ситуациям: увеличение тормозного пути на 30-40%, заклинивание суппорта, откол фрагментов перегретого диска. Всегда проверяйте состояние посадочных поверхностей ступицы перед монтажом новых элементов – ржавчина или грязь нарушат соосность.

Список источников

При подготовке материала использовались технические данные, практические руководства и отзывы экспертов.

Основой для описания, выбора и замены передних тормозных колодок Рено Логан послужили следующие источники.

Официальное руководство по ремонту Renault Logan - заводская техническая документация.
Каталоги электронных систем подбора запчастей (Exist.ru, Emex) - артикулы и спецификации.
Технические бюллетени производителей колодок (TRW, ATE, Bosch) - характеристики материалов.
Видеоинструкции на YouTube-каналах автосервисов - визуализация процесса замены.
Профильные автомобильные форумы (Drive2, LoganClub) - опыт владельцев и обзоры брендов.
Методические пособия по ТО от обучающих центров Renault - стандарты моментов затяжки.
Сравнительные тесты колодок в журнале "За рулём" - анализ эффективности и износа.
Инструкции по установке комплектующих - требования к сборке суппортов.
