Передний мост УАЗ-Патриот - обслуживание, ремонт и тюнинг

Статья обновлена: 18.08.2025

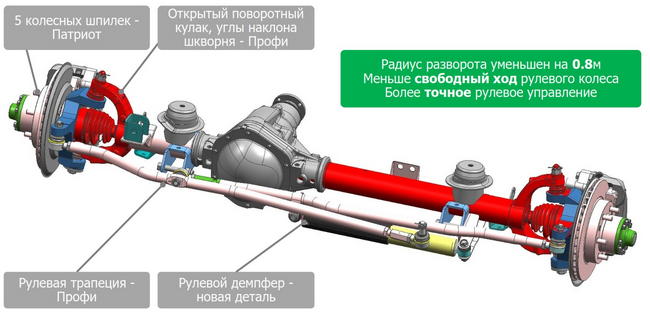

Передний мост УАЗ-Патриот – критически важный узел трансмиссии, напрямую влияющий на проходимость, управляемость и безопасность автомобиля.

В статье подробно рассматриваются ключевые аспекты эксплуатации моста: тюнинг для повышения надежности, ремонт типовых неисправностей, правила обслуживания и тонкости регулировки зацепления главной пары.

Установка блокировки дифференциала в передний мост УАЗ Патриот

Блокировка дифференциала в переднем мосту УАЗ Патриот устраняет пробуксовку колес при сложных дорожных условиях. Принудительное жесткое соединение полуосей обеспечивает синхронное вращение колес независимо от сцепления с поверхностью.

Перед монтажом определитесь с типом блокировки: электрическая, пневматическая или механическая самоблокировка. Подготовьте необходимые комплектующие и инструменты для демонтажа редуктора.

Инструменты	Материалы
Набор торцевых головок	Комплект блокировки
Динамометрический ключ	Герметик картера
Съемник стопорных колец	Трансмиссионное масло GL-5
Монтажная лопатка	Комплект сальников

Пошаговая установка

Слейте масло из редуктора, демонтируйте карданный вал и тормозные шланги.
Снимите фланцы полуосей, открутите крепления редуктора к балке моста.
Извлеките редуктор, разберите его корпус и извлеките штатный дифференциал.
Установите блокирующее устройство вместо родного дифференциала:
- Для пневматики: закрепите воздушную камеру на корпусе
- Для электроблокировки: смонтируйте актуатор и датчики
Отрегулируйте зацепление шестерен главной пары, проверьте момент проворачивания.
Соберите редуктор с новым герметиком, установите на мост.
Подключите пневмолинии/электропроводку, выведите управление в салон.
Залейте масло, проведите тестовое включение на подъемнике.

После установки обязательна обкатка 500-700 км без экстремальных нагрузок. Контролируйте отсутствие течей масла и работоспособность системы при минимальных оборотах. Избегайте активации блокировки на твердом покрытии.

Замена подшипников ступиц переднего моста УАЗ Патриот

Процедура замены подшипников ступиц переднего моста УАЗ Патриот требует строгого соблюдения технологии и применения специального инструмента. Критически важно использовать только оригинальные или сертифицированные аналоги подшипников, так как некачественные детали быстро выходят из строя под нагрузкой.

Перед началом работ автомобиль устанавливается на ровную площадку, фиксируется противооткатными упорами, колеса демонтируются. Обязательно очистите ступичную зону от грязи, чтобы предотвратить попадание абразива в новые подшипники при сборке.

Порядок выполнения работ

Демонтаж ступицы:
- Снимите тормозной суппорт, подвесив его на проволоке
- Открутите гайку крепления ШРУСа (32 мм)
- Снимите тормозной диск и открутите ступицу от поворотного кулака
Извлечение старых подшипников:
- Используйте съемник для выпрессовки наружного кольца подшипника
- Удалите стопорное кольцо и внутренний подшипник
- Очистите посадочные места от остатков смазки и загрязнений
Установка новых подшипников:
- Нанесите смазку ШРУС-4 в полость ступицы
- Запрессуйте внутренний подшипник с помощью оправки
- Установите стопорное кольцо и запрессуйте наружный подшипник
Регулировка и сборка:
- Установите ступицу на место, затяните гайку ШРУСа моментом 24 Н·м
- Проворачивайте ступицу для распределения смазки
- Ослабьте гайку, затем затяните с усилием 2.5 Н·м
- Зафиксируйте гайку стопорной шайбой
- Соберите тормозную систему и установите колесо

Контрольные параметры после замены:

Осевой люфт ступицы	0.01-0.05 мм
Температура нагрева	Не более 70°C после 20 км пробега
Момент затяжки гайки ШРУСа	24 Н·м (предварительный) + 2.5 Н·м (финальный)

Обкатка после замены: первые 500 км избегайте резких разгонов и торможений, длительных поездок на высокой скорости. Обязательно проверьте температуру ступиц через 50 км пробега – допустимо умеренное тепло, но не перегрев.

Периодическое обслуживание: замена масла и диагностика моста УАЗ Патриот

Замена масла в мосту проводится каждые 15 000–20 000 км или ежегодно. Используйте трансмиссионные масла класса GL-5 (75W-90, 80W-90, 85W-90) в объеме 1,3–1,5 л. Обязательно прогрейте агрегат перед сливом, открутите верхнюю и нижнюю пробки на корпусе редуктора. После слива старой смазки очистите магнитную пробку от металлической стружки, затяните сливное отверстие и залейте новое масло до уровня заливного отверстия.

Диагностика включает визуальный осмотр на течи сальников, герметичность уплотнений и целостность пыльников ШРУС. Проверяйте люфты: продольный (не более 5 мм) и осевой (до 0,1 мм) в подшипниках ступиц. Прослушивайте мост на ходу – посторонние шумы (гул, скрежет) указывают на износ шестерен или подшипников редуктора.

Ключевые этапы обслуживания

Контроль уровня масла: Каждые 5 000 км через заливное отверстие.
Осмотр сальников: Задних концов полуосей (признак течи – масло на внутренней стороне колес).
Проверка пыльников ШРУС: Трещины или разрывы требуют немедленной замены.
Диагностика подшипников: Поддомкратьте колесо, покачивайте вертикально – стук сигнализирует об износе.

Параметр	Норма	Критичное отклонение
Люфт рулевых тяг	0–0,5 мм	> 1 мм
Температура редуктора	До 80°C	Локальный перегрев > 100°C
Стук при разгоне/торможении	Отсутствует	Удар в зоне моста

Важно: При замене сальников полуосей используйте специальный съемник. Перетяжка подшипников ступиц ведет к перегреву, недотяжка – к люфту. После ремонтных работ обязательно проведите тест-драйв с проверкой на вибрации.

Регулировка зацепления главной пары редуктора переднего моста УАЗ Патриот

Регулировка зацепления главной пары (шестерен главной передачи) – критически важная процедура для обеспечения долговечности и бесшумной работы переднего моста. Неправильное зацепление ведет к ускоренному износу зубьев, перегреву редуктора, появлению гула или воя при движении и возможному разрушению узла.

Регулировка включает две взаимосвязанные операции: установку бокового зазора между зубьями ведомой и ведущей шестерен и контроль пятна контакта (зоны взаимодействия зубьев). Эти параметры регулируются изменением положения ведомой шестерни (через регулировочные гайки боковых подшипников дифференциала) и ведущей шестерни (через набор регулировочных шайб под фланцем ведущей шестерни или внутри стакана подшипников).

Последовательность регулировки

Работы требуют снятия редуктора с моста и использования специального инструмента (съемников, динамометрических ключей, индикаторных головок с магнитной стойкой).

Предварительная установка ведущей шестерни: Соберите стакан подшипников ведущей шестерни с подобранным (по результатам замеров или согласно спецификациям завода-изготовителя) комплектом регулировочных шайб. Затяните гайку фланца с предписанным моментом, проверяя момент проворачивания шестерни динамометром (должен соответствовать данным производителя).
Установка бокового зазора:
- Закрепите корпус редуктора в тисках через мягкие накладки.
- Установите ведомую шестерню и коробку дифференциала в редуктор.
- Смонтируйте крышки подшипников дифференциала (без прокладок) и затяните их болтами равномерно, но без усилия, чтобы коробка дифференциала встала на место.
- Замерьте индикатором часового типа боковой зазор между зубьями шестерен в нескольких точках (минимум 3, с поворотом ведомой шестерни на 90°). Зазор должен быть в пределах 0.10-0.20 мм для новых пар, или 0.15-0.30 мм для пар в эксплуатации (точные значения обязательно сверяйте с руководством по ремонту для вашей модели года).
- Отрегулируйте зазор, ослабляя одну регулировочную гайку подшипника дифференциала и затягивая другую на одинаковую величину. Уменьшение зазора – сдвигайте шестерни ближе (ослабить левую/затянуть правую гайку), увеличение – раздвигайте (ослабить правую/затянуть левую). После регулировки затяните контргайки с указанным моментом и снова проверьте зазор.
Контроль пятна контакта:
- Тщательно очистите и обезжирьте зубья ведомой шестерни.
- Нанесите тонкий равномерный слой контрастной краски (типа "Пруссик Блау", синька) на рабочие профили зубьев ведомой шестерни с обеих сторон (3-4 зуба через один).
- Поверните ведущую шестерню за фланец против направления ее рабочего вращения (чтобы избежать "наматывания" краски), обеспечив несколько полных оборотов ведомой шестерни с небольшим нагружением (можно аккуратно притормаживать ее рукой).
- Анализируйте отпечаток на вытертых зубьях ведомой шестерни. Пятно контакта должно располагаться в средней части зуба по высоте и ближе к носку (узкому концу) зуба по длине, но не доходя до кромок.

Корректировка положения ведущей шестерни: Если пятно контакта не соответствует норме (ближе к пятке/носку, у корня/вершины зуба), измените толщину пакета регулировочных шайб ведущей шестерни:

Расположение пятна контакта	Требуемое действие
Слишком близко к пятке (широкому концу)	Увеличить толщину шайб → Сдвинуть ведущую шестерню от ведомой
Слишком близко к носку (узкому концу)	Уменьшить толщину шайб → Сдвинуть ведущую шестерню к ведомой
Слишком близко к корню зуба	Увеличить толщину шайб → Сдвинуть ведущую шестерню от ведомой
Слишком близко к вершине зуба	Уменьшить толщину шайб → Сдвинуть ведущую шестерню к ведомой

После изменения шайб повторите проверку зазора и пятна контакта. Добейтесь их соответствия спецификациям.

Финальная сборка: После достижения правильных параметров установите окончательные регулировочные прокладки крышек подшипников дифференциала (если предусмотрены конструкцией), затяните все болты и гайки с регламентированными моментами. Залейте в редуктор свежее масло рекомендованной марки до контрольного отверстия.

Важно: Регулировка требует высокой точности и опыта. При отсутствии навыков, инструмента или уверенности доверьте работу специализированной мастерской. Неправильная регулировка гарантированно приведет к дорогостоящему ремонту в ближайшем будущем.
