Передняя подвеска ВАЗ 2109 - устройство, замена и ремонт
Статья обновлена: 18.08.2025
Передняя подвеска ВАЗ 2109 – независимая конструкция типа "качающаяся свеча". Её ключевая задача – обеспечение управляемости, плавности хода и устойчивости автомобиля.
Основные компоненты системы включают поворотные кулаки, нижние рычаги со стойками стабилизатора, амортизационные стойки с пружинами, шаровые опоры и рулевые наконечники. Работа этих элементов напрямую влияет на безопасность движения.
Понимание устройства, своевременная диагностика неисправностей и грамотный ремонт критически важны для поддержания подвески в рабочем состоянии. Износ деталей приводит к ухудшению управляемости и повышенной нагрузке на смежные узлы.

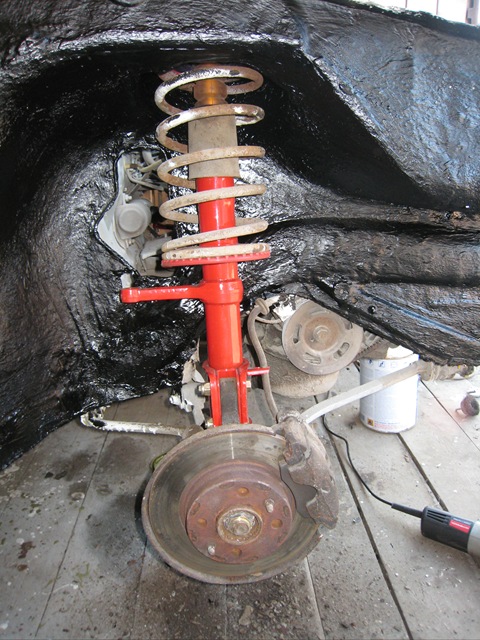

Принцип работы амортизационной стойки МакФерсон
Амортизационная стойка МакФерсон объединяет функции направляющего элемента подвески и гасящего устройства в едином узле. Верхняя часть стойки крепится к кузову через опорный подшипник, обеспечивающий поворот колеса при рулении, а нижняя – соединяется с поворотным кулаком. Пружина подвески располагается между чашками на корпусе стойки и кузове, воспринимая вертикальные нагрузки.
При наезде на неровность шток амортизатора выдвигается, сжимая пружину и перемещая поршень внутри рабочей камеры. Гидравлическое сопротивление жидкости, перетекающей через клапаны поршня, преобразует энергию удара в тепло, гася колебания. При обратном ходе пружина распрямляется, а перепускные клапаны амортизатора контролируют скорость возврата штока.
Ключевые особенности работы
- Комбинированная нагрузка: Стойка воспринимает осевые усилия (вертикальные удары), боковые силы (при поворотах) и крутящий момент (при торможении)
- Опора качения: Верхний подшипник позволяет корпусу стойки вращаться относительно кузова при повороте руля
- Демпфирование: Двухтрубная конструкция амортизатора (основная рабочая камера + компенсационный резервуар) обеспечивает плавное гашение колебаний
| Состояние стойки | Работа пружины | Работа амортизатора |
|---|---|---|
| Сжатие (удар) | Накопление энергии | Сопротивление выдвижению штока |
| Отбой (распрямление) | Возврат энергии | Контроль скорости втягивания штока |
Износ направляющей втулки вызывает люфт штока и утечку жидкости, а разрушение опорного подшипника приводит к стукам при повороте руля. Неисправная стойка провоцирует "пробой" подвески, увод автомобиля с траектории и ускоренный износ шин.
Назначение и конструкция поворотного кулака
Поворотный кулак ВАЗ 2109 выполняет ключевую роль в управлении передними колесами и восприятии эксплуатационных нагрузок. Он обеспечивает жесткое крепление ступицы колеса и служит точкой крепления элементов подвески: нижнего рычага через шаровую опору, амортизаторной стойки и рулевой тяги. Конструкция гарантирует точное позиционирование колеса относительно кузова при сохранении возможности поворота вокруг вертикальной оси.
Изготавливается деталь методом литья из высокопрочного чугуна, что обеспечивает необходимую жесткость и устойчивость к ударным нагрузкам. Геометрия включает фланец для крепления тормозного суппорта, цапфу для установки ступичного подшипника, а также три ответственных посадочных места: верхнее для амортизаторной стойки, боковое для рулевой сошки и нижнее для шаровой опоры рычага подвески.
Ключевые конструктивные элементы
- Цапфа – ось для установки ступицы с подшипником качения
- Фланец крепления тормозного суппорта – содержит резьбовые отверстия под болты
- Поворотный рычаг – точка соединения с рулевой тягой (шарнир)
- Верхняя проушина – монтажный узел для штока амортизаторной стойки
- Нижняя цапфа – посадочный конус под шар шаровой опоры
| Эксплуатационные требования | Конструктивное решение |
|---|---|
| Передача усилий от колеса на подвеску | Литое исполнение с усиленными ребрами жесткости |
| Точное позиционирование тормозного механизма | Фрезерованная плоскость фланца с калиброванными отверстиями |
| Минимизация неподрессоренных масс | Сквозное отверстие в цапфе и облегченные полости |
Роль шаровой опоры в рулевом управлении
Шаровая опора выступает критически важным элементом рулевого управления ВАЗ 2109, обеспечивая подвижное соединение поворотного кулака с рычагом подвески. Она воспринимает вертикальные и горизонтальные нагрузки при движении колеса по неровностям, одновременно позволяя ему поворачиваться вокруг вертикальной оси при рулении.
Конструктивно шаровая опора представляет собой шарнир, состоящий из металлического пальца с шарообразным наконечником, помещенным в корпус с полимерным вкладышем. Такая схема обеспечивает вращение в трех плоскостях при минимальном зазоре, гарантируя точную передачу усилий от рулевого механизма на колеса.
Функции и влияние на управляемость
Ключевые задачи шаровой опоры:
- Поддержание стабильного угла поворота колеса при работе подвески
- Обеспечение синхронности вращения колес относительно вертикальной оси
- Компенсация ударных нагрузок от дорожного покрытия
При износе шаровой опоры появляются характерные признаки:
- Стук в передней подвеске при проезде неровностей
- Вибрация рулевого колеса на скорости
- Неравномерный износ протектора шин
- Увод автомобиля в сторону при торможении
| Параметр исправной опоры | Последствия износа |
| Люфт не превышает 0.8 мм | Разрушение посадочных мест рычага |
| Плавное вращение шарнира | Самопроизвольный поворот колес |
| Отсутствие осевого смещения | Деформация поворотного кулака |
Важно: разрушение шаровой опоры во время движения приводит к полному отсоединению колеса от рычага подвески. Регулярная диагностика (проверка люфта монтировкой каждые 15 000 км) и своевременная замена предотвращают аварийные ситуации.
Устройство и функции опорного подшипника стакана
Опорный подшипник стакана (часто называемый просто "опорник") – это ключевой элемент верхней опоры стойки амортизатора передней подвески ВАЗ 2109. Он установлен внутри специального стакана (чаши), который жестко закреплен в кузове автомобиля в районе верхних чашек передних лонжеронов. Основная задача этого подшипника – обеспечить возможность поворота стойки амортизатора вместе с поворотным кулаком и колесом относительно кузова при рулении, воспринимая при этом значительные осевые и радиальные нагрузки от веса автомобиля и сил, возникающих при движении.
Конструктивно опорный подшипник представляет собой готовый узел, обычно закрытого типа. Он состоит из двух обойм (наружной и внутренней), между которыми находятся тела качения (шарики или ролики) и сепаратор. Наружная обойма запрессована или плотно установлена в металлический корпус (часто называемый опорой или "пятаком"), который крепится болтами к кузовному стакану. Внутренняя обойма жестко посажена на шток амортизатора и вращается вместе с ним. Сам корпус подшипника часто имеет резиновый демпфирующий элемент, гасящий вибрации и обеспечивающий упругое крепление стойки к кузову.
Функции опорного подшипника стакана
Основные функции этого узла:
- Обеспечение поворота стойки: Главная функция – позволять штоку амортизатора и всей стойке поворачиваться вокруг своей вертикальной оси при повороте рулевого колеса.
- Восприятие вертикальных нагрузок: Подшипник воспринимает и передает на кузов вес передней части автомобиля, действующий по оси штока амортизатора.
- Восприятие боковых и ударных нагрузок: При движении по неровностям, в поворотах и при торможении подшипник испытывает и передает на кузов значительные радиальные (боковые) и ударные нагрузки.
- Обеспечение плавности хода: Резиновый демпфер в корпусе опоры гасит высокочастотные вибрации, передаваемые от подвески на кузов.
- Фиксация стойки: Вместе с верхней опорой подшипник надежно фиксирует верхнюю часть стойки амортизатора в кузове.
Последствия износа опорного подшипника:
- Появление характерного сухого стука или хруста в области верхних чашек при повороте руля на месте или на малой скорости, особенно при движении по неровностям.
- Ухудшение управляемости, появление люфта рулевого колеса или ощущение его "ватности".
- Заклинивание подшипника может привести к затрудненному повороту руля.
- Ускоренный износ элементов рулевого управления из-за неправильной передачи усилий.
| Назначение элемента | Функция в опоре | Что страдает при неисправности |
|---|---|---|
| Тела качения (шарики/ролики) | Обеспечивают вращение с малым сопротивлением | Плавность поворота руля, появляется хруст/стук |
| Наружная/внутренняя обоймы | Направляющие для тел качения, передача нагрузки | Точность поворота, появляется люфт |
| Корпус (пятак) с демпфером | Крепление к кузову, гашение вибраций | Комфорт (увеличивается передача вибраций), жесткость крепления |
Конструктивные особенности нижнего рычага подвески
Нижний рычаг передней подвески ВАЗ 2109 представляет собой кованую стальную деталь Г-образной формы, обеспечивающую крепление ступичного узла к кузову и подрамнику. Его конструкция включает два сайлентблока для подвижного соединения с кронштейнами подрамника и шаровую опору на внешнем конце для связи с поворотным кулаком.
Особенностью рычага является усиленная зона в месте установки шаровой опоры, воспринимающая основные ударные нагрузки. Фланцевое крепление опоры фиксируется тремя болтами, что обеспечивает возможность её замены без демонтажа всего рычага. В центральной части выполнено технологическое отверстие для снижения веса конструкции.
Ключевые элементы и характеристики
- Материал: Легированная сталь 30ХГСА с антикоррозийным покрытием
- Точки крепления:
- Два сайлентблока Ø22 мм (ресурс до 60 000 км)
- Шаровая опора с цапфой Ø16 мм
- Геометрия: Разное плечо по осям (120 мм к подрамнику / 180 мм к шаровой опоре)
- Дополнительные элементы: Проушина для крепления пружины и стабилизатора поперечной устойчивости
| Параметр | Значение | Допуск |
|---|---|---|
| Межосевое расстояние (сайлентблоки) | 210 мм | ±0.8 мм |
| Угол установки шаровой опоры | 17° | ±1° |
| Толщина стенок в зоне нагрузки | 8 мм | +0.5/-0.3 мм |
Важно: Конструкция предусматривает односторонний износ посадочных мест сайлентблоков – внутренняя втулка всегда деформируется в направлении движения. При ремонте обязательна замена обеих втулок одновременно, даже если одна сохранила целостность.
Задача стабилизатора поперечной устойчивости
Главная функция стабилизатора поперечной устойчивости в передней подвеске ВАЗ 2109 заключается в активном противодействии крену кузова. При вхождении автомобиля в поворот центробежная сила стремится наклонить его наружу, сжимая пружину и амортизатор на внешнем колесе и разгружая внутреннее. Стабилизатор немедленно реагирует на эту разницу в нагрузке.
Конструктивно он представляет собой U-образный торсион из пружинной стали, жестко закрепленный концами через стойки к рычагам подвески левого и правого колес, а центральной частью – к кузову или подрамнику. При возникновении крена рычаги начинают двигаться в противоположных направлениях относительно кузова, закручивая среднюю часть стабилизатора.
Принцип работы и ключевые эффекты
- Перераспределение усилий: Закручиваясь, стабилизатор создает сопротивление разному ходу подвески слева и справа. Он принудительно подтягивает разгруженное внутреннее колесо вверх и придавливает внешнее, увеличивая его сцепление с дорогой.
- Снижение крена: Уменьшая разницу в положении кузова относительно колес по бокам, стабилизатор существенно ограничивает угол наклона автомобиля в повороте.
- Повышение устойчивости: Минимизация крена и улучшение контакта шин с покрытием напрямую влияют на курсовую устойчивость и управляемость, снижая риск сноса или заноса.
- Независимость при симметричных нагрузках: При наезде двумя колесами одной оси на неровность (например, лежачего полицейского) стабилизатор не препятствует работе подвески, так как его концы движутся синхронно вниз/вверх, не вызывая скручивания стержня.
Таким образом, стабилизатор не устраняет крен полностью, но эффективно его ограничивает, делая поведение ВАЗ 2109 предсказуемым и безопасным при маневрировании. Его исправность напрямую влияет на комфорт и активную безопасность водителя и пассажиров.
Крепление стоек стабилизатора к рычагам
Стойки стабилизатора соединяют концы стабилизатора поперечной устойчивости с поворотными кулаками или рычагами подвески через шаровые шарниры или резинометаллические втулки. На ВАЗ 2109 применяются разборные стойки с резьбовыми пальцами, которые крепятся к проушинам передних рычагов гайками. Нижняя часть стойки имеет шпильку с резьбой, проходящую через отверстие в рычаге, где фиксируется контргайкой (реже самоконтрящейся гайкой).
Конструкция обеспечивает подвижное соединение, компенсирующее перемещения подвески. Резиновые или полиуретановые пыльники защищают шарнирные узлы от грязи и коррозии. Регулярная проверка этого узла критична, так как износ приводит к стукам в передней части авто при движении по неровностям и ухудшению курсовой устойчивости.
Диагностика и замена стоек
Признаки неисправности:
- Стук или скрип со стороны колес при преодолении препятствий
- Вибрация руля на скорости
- Неравномерный износ шин
- Люфт стойки при раскачивании монтировкой
Порядок замены:
- Поднимите авто домкратом, снимите колесо
- Обработайте резьбовые соединения WD-40
- Удерживайте палец стойки шестигранником, открутите гайку крепления к рычагу
- Снимите стойку с крепления стабилизатора
- Установите новую стойку в обратной последовательности
- Затяните гайки моментом 35-45 Н·м
Важно: Заменяйте стойки парами, используйте динамометрический ключ. Проверяйте состояние втулок стабилизатора одновременно с заменой стоек.
Диагностика стуков в передней подвеске
Стуки в передней подвеске ВАЗ 2109 проявляются при движении по неровностям, поворотах или торможении. Источником могут быть изношенные детали, ослабленные крепления или повреждённые элементы, требующие немедленного выявления для безопасности эксплуатации.
Диагностика начинается с визуального осмотра на смотровой яме или подъёмнике: проверяются люфты соединений, состояние пыльников, наличие подтёков масла и деформаций. Далее выполняется "прослушивание" стуков монтировкой при покачивании узлов.
Основные источники стуков и методы их выявления
| Элемент | Характер стука | Способ проверки |
|---|---|---|
| Шаровая опора | Глухой удар при наезде на мелкие неровности | Вывесить колесо, нажать монтировкой между рычагом и поворотным кулаком. Люфт или скрип – признак износа. |
| Сайлентблоки рычагов | Металлический лязг при разгоне/торможении | Осмотр на трещины резины. Проверка монтировкой: рычаг качают вверх-вниз при снятой пружине. |
| Втулки стабилизатора | Частый стук на "переставках" | Покачивание стабилизатора рукой. Изношенные втулки дают зазор и скрип. |
| Амортизатор | Равномерные удары на кочках | Раскачка кузова (должен гаситься за 1-2 такта). Подтёки масла на штоке – признак неисправности. |
| Рулевые наконечники | Отчётливый цокот в поворотах | Проверка люфта: помощник вращает руль, диагност контролирует зазор в шарнире. |
Дополнительные рекомендации:
- Проверьте крепление амортизаторной стойки в верхней опоре – ослабление гаек вызывает глухие удары.
- Исключите люфт ступичного подшипника: вывешенное колесо качают в вертикальной плоскости.
- Осмотрите опорные чашки пружин – трещины металла или смещение пружины провоцируют скрежет.
Важно: Все работы по диагностике выполняйте при вывешенных колёсах и надёжной фиксации авто!
Проверка люфта шаровых опор домкратом
Поднимите переднюю часть автомобиля домкратом, чтобы колесо полностью разгрузилось. Зафиксируйте авто на подпорках, соблюдая меры безопасности. Визуально убедитесь в отсутствии явных повреждений пыльников и корпусов шаровых опор.
Возьмитесь руками за верхнюю и нижнюю части колеса. Приложите усилие для покачивания в вертикальной плоскости («на разрыв-сжатие»), параллельно оси шарнира. Попросите помощника визуально контролировать зону соединения опоры с рычагом подвески.
Критерии оценки люфта
Признаки неисправности определяются по характеру перемещений:
- Допустимый зазор: плавное перемещение без стуков в пределах 1-1.5 мм
- Критический люфт: ощутимый стук или щелчки при изменении направления усилия
- Заклинивание: рывки или неравномерное сопротивление при движении

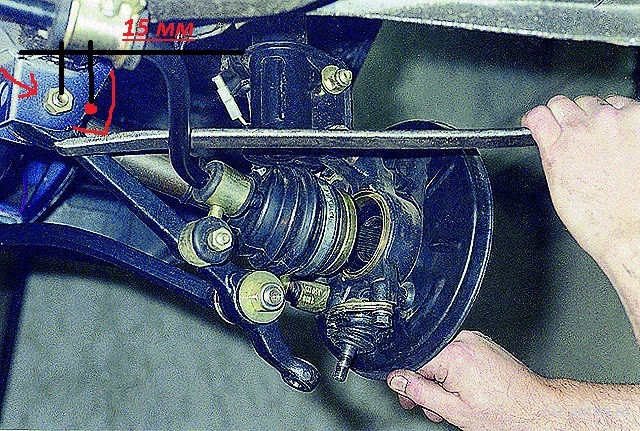

Для точной диагностики используйте монтировку, установленную между рычагом и поворотным кулаком. Создайте рычагом переменную нагрузку, наблюдая за величиной хода пальца. Сравните показания с техническими нормами:
| Тип опоры | Макс. допустимый люфт |
|---|---|
| Верхняя (оригинал) | 0.8 мм |
| Нижняя (оригинал) | 1.2 мм |
| После ремонта | Не более 0.5 мм |
Важно: при выявлении стука или зазора свыше нормы замените узел целиком. Попытки ремонта оправданы только при наличии ремонтных комплектов для конкретной модели шарнира.
Диагностика неисправностей амортизаторов
Неисправные амортизаторы критично влияют на безопасность: увеличивают тормозной путь, вызывают неустойчивость в поворотах, ускоряют износ шин и элементов подвески. Своевременное выявление проблем предотвращает аварийные ситуации и дорогостоящий ремонт смежных узлов.
Диагностика включает визуальный осмотр, проверку поведения автомобиля в движении и физическое тестирование демпферов. Комплексный подход позволяет точно определить состояние деталей без разборки подвески.
Характерные признаки износа
- Раскачивание кузова после проезда неровностей
- Стуки в подвеске при движении по кочкам
- Неравномерный или ускоренный износ протектора шин
- Подтёки масла на корпусе стойки
- Отрыв крепления или деформация штока
Методы проверки
- Визуальный осмотр:
- Проверка целостности пыльников и сальников
- Выявление масляных потёков на корпусе
- Контроль состояния резинометаллических втулок
- Тест раскачиванием:
- Резко нажать на угол кузова и отпустить
- Исправный амортизатор гасит колебания за 1 цикл
- Продолжительные колебания указывают на износ
- Дорожные испытания:
- Проверка клевков при торможении
- Оценка устойчивости в виражах на скорости 40-60 км/ч
- Анализ реакции на проезд резких выбоин
| Симптом при движении | Вероятная неисправность |
|---|---|
| Автомобиль "плывёт" по полосе | Полная потеря демпфирующих свойств |
| Увод в сторону при торможении | Разная эффективность амортизаторов слева/справа |
| Жёсткие удары в руль на кочках | Заклинивание штока или разрушение опор |
При замене амортизаторов обязательно устанавливайте пару на одну ось, даже если второй демпфер сохраняет работоспособность. Разница характеристик усиливает дисбаланс подвески, ухудшая управляемость.
Тест износа опорного подшипника рулевой колонкой
Для диагностики состояния опорного подшипника потребуется помощник. Установите автомобиль на ровной площадке с выключенным двигателем, затяните ручной тормоз и подложите противооткатные упоры под задние колеса. Откройте капот для доступа к верхней части рулевой стойки.
Попросите помощника сесть на водительское место и энергично покачать рулевое колесо влево-вправо с небольшой амплитудой (примерно 30-50 градусов в каждую сторону). В это время плотно прижмите ладонь к верхней опоре стойки в районе крепления к кузову, сосредоточив внимание на тактильных ощущениях.
Оценка результатов
При исправном подшипнике вы ощутите плавное вращательное движение без посторонних вибраций. Признаки износа:
- Хруст или скрежет под ладонью
- Рывки при изменении направления вращения
- Люфт (ощутимый зазор при резкой смене направления руля)
- Вибрация, передающаяся на кузов
Дополнительно проверьте плавность хода руля на вывешенных колесах: поднимите передок домкратом, снимите нагрузку с подвески и повторите тест. Усиление шумов или появление заеданий подтверждает износ подшипника.
| Симптом | Статус подшипника |
|---|---|
| Тихая работа, плавное вращение | Исправен |
| Локальная вибрация без шума | Начальная стадия износа |
| Щелчки/хруст при повороте руля | Критический износ |
Инструменты для замены передних стоек
Для замены стоек передней подвески ВАЗ 2109 потребуется специализированный инструмент. Без него демонтаж и установка новых элементов невозможны из-за особенностей крепления и высокого давления пружин.
Отсутствие необходимых приспособлений не только усложнит процесс, но и создаст опасность травмирования. Подготовьте все до начала работ, чтобы исключить простои.
Основной набор инструментов
- Стяжки пружин (2-3 шт.) – для безопасного сжатия витков перед разборкой
- Головка на 19 мм с воротком и трещоткой – откручивание гайки штока
- Торцовый ключ на 17 мм – крепление стакана стойки к поворотному кулаку
- Молоток и монтировка – демонтаж чашки опорного подшипника
- Съемник шаровых опор или газовый ключ – отсоединение тяги стабилизатора
Дополнительно рекомендуются:
- Проникающая смазка (WD-40) – обработка резьбовых соединений
- Динамический ключ – контроль момента затяжки при сборке
- Защитные очки – предотвращение попадания грязи в глаза
Демонтаж колеса и защитного колпака ступицы
Ослабьте гайки крепления колеса на весу, используя баллонный ключ. Поднимите автомобиль домкратом, установив его в штатные точки кузова, и снимите колесо полностью, выкрутив все гайки. Убедитесь, что машина надежно зафиксирована на подставке.
Очистите ступицу от грязи. Подденьте защитный колпак ступицы монтажной лопаткой или широкой отверткой, прикладывая усилие равномерно по периметру. Избегайте перекоса и деформации детали.
Ключевые этапы работ:
- Подготовка: Затяните ручной тормоз, подложите противооткатные упоры под задние колеса
- Демонтаж колеса:
- Ослабьте гайки на 10-15% до срыва (авто на земле)
- Поднимите домкратом до отрыва колеса от поверхности
- Снимите гайки полностью и уберите колесо
- Извлечение колпака:
- Используйте неметаллический инструмент для защиты покрытия
- Применяйте рычаг через проставку из дерева
- При коррозии обработайте стык WD-40
| Элемент | Тип крепления | Сложность демонтажа |
|---|---|---|
| Колесо | Гайки (4 шт.) | ★☆☆ (низкая) |
| Защитный колпак | Посадка на ступицу | ★★☆ (средняя) |
При сильной деформации колпака используйте съемник ступичных подшипников. После демонтажа осмотрите посадочное место на ступице – отсутствие забоин и коррозии критично для повторной установки.
Отсоединение тормозного суппорта и датчика ABS
Отверните два направляющих болта суппорта ключом на 17 мм, предварительно обработав соединения проникающей смазкой при наличии коррозии. Удерживайте скобу суппорта рукой для предотвращения падения. Снимите тормозные колодки, аккуратно извлеките их из скобы.
Подвесьте суппорт к элементу кузова мягкой проволокой или стяжкой, избегая натяжения тормозного шланга. Не допускайте провисания шланга – это может привести к его повреждению. Проверьте целостность пыльников поршней и направляющих пальцев при визуальном осмотре.
Демонтаж датчика ABS
Отсоедините электрический разъем датчика ABS, нажав на фиксатор пластикового корпуса. Очистите место крепления от грясти щеткой. Выкрутите крепежный болт датчика головкой на 10 мм, придерживая датчик пальцем. Аккуратно извлеките сенсор из посадочного отверстия ступицы, не прилагая излишних усилий.
Критические моменты:
- Не допускайте провисания тормозного шланга – рискуете повредить магистраль
- Зафиксируйте разъем ABS от случайного контакта с грязью
- Пометьте положение датчика относительно ступицы перед снятием
| Компонент | Инструмент | Момент затяжки (Нм) |
|---|---|---|
| Направляющие болты суппорта | Ключ 17 мм | 23-28 |
| Крепеж датчика ABS | Головка 10 мм | 8-10 |
При установке новых деталей обязательно смажьте направляющие пальцы суппорта специальной высокотемпературной смазкой. Убедитесь в отсутствии задиров на поверхности датчика ABS перед монтажом. Проверьте целостность разъемов и изоляции проводки.
Перед началом работ подготовьте необходимые инструменты: баллонный ключ, домкрат с подставками, набор рожковых ключей, съемник рулевых наконечников (типа "грибок"), молоток и проникающую смазку WD-40. Убедитесь в наличии нового пыльника рулевого наконечника и стопорной шайбы при необходимости замены тяги.
Обработайте резьбовую часть пальца тяги и прилегающие металлические поверхности поворотного кулака проникающей смазкой за 15-20 минут до начала работ. Ослабьте колесные болты, поднимите автомобиль домкратом, зафиксируйте на подставках и снимите соответствующее колесо для доступа к узлу.
Снятие рулевой тяги с поворотного кулака
Выполните следующие операции в строгой последовательности:
- Найдите палец рулевой тяги, проходящий через проушину поворотного кулака. Убедитесь, что гайка пальца имеет шестигранник под ключ на 19 мм.
- Удерживайте палец от проворачивания ключом на 17 мм, одновременно откручивая контргайку ключом на 19 мм. При сильной коррозии используйте удлинитель рычага.
- Снимите стопорную шайбу (при наличии), затем полностью выкрутите гайку пальца, оставив её на последних витках резьбы для защиты от срыва.
- Установите съемник рулевых наконечников так, чтобы его центральный штырь упирался в торец пальца, а захваты - в проушину кулака. Постепенно затягивайте съемник до выхода пальца из посадочного отверстия.
- При отсутствии съемника: наносите резкие удары молотком по боковым граням проушины кулака через медную прокладку, чередуя стороны. Никогда не бейте непосредственно по пальцу или резьбе!
После выпрессовки пальца полностью открутите гайку и отделите тягу от кулака. Немедленно закройте резьбу пальца защитным колпачком или чистой ветошью. Проверьте состояние пыльника – при малейших повреждениях замените его.
Важно: не допускайте провисания рулевой рейки после отсоединения тяги – зафиксируйте руль в центральном положении. При установке новой тяги обязательно проверьте совпадение меток на резьмовых участках для сохранения углов установки колес.
Выпрессовка шаровой опоры из рычага
Выпрессовка шаровой опоры требует применения специального съемника и соблюдения техники безопасности. Перед началом работ рычаг подвески надежно фиксируется в тисках через мягкие прокладки для защиты поверхности. Обязательно очистите посадочное место от грязи и ржавчины.
Установите съемник так, чтобы его центральный шпиндель упирался в торец пальца шаровой опоры, а захваты надежно фиксировались за нижнюю часть рычага. Проверьте соосность элементов перед приложением усилия. Медленно вращайте ключом шпиндель съемника, создавая равномерное давление.
Последовательность работ
- Зафиксируйте рычаг в тисках вертикально
- Смажьте резьбу съемника и зону контакта с шаровой опорой
- Равномерно затягивайте шпиндель до характерного щелчка
- Контролируйте положение съемника при критической нагрузке
- Извлеките опору после полного выхода из посадочного гнезда
Важно: Не используйте ударные инструменты – деформация рычага приведет к нарушению геометрии подвески. Если опора не поддается, прогрейте рычаг газовой горелкой до 200°C, избегая перекаливания металла.
| Тип съемника | Особенности применения | Риски |
|---|---|---|
| Резьбовой (грибок) | Требует точной центровки | Срыв резьбы |
| Гидравлический | Высокое усилие при малом ходе | Резкий выброс детали |
| Универсальный с захватами | Подходит для разных моделей | Соскальзывание лапок |
После демонтажа тщательно зачистите посадочное отверстие от продуктов коррозии. Проверьте геометрию гнезда шаровой опоры – конусность должна соответствовать новой детали. При установке запрессовывайте опору строго перпендикулярно плоскости рычага.
Освобождение стойки от поворотного кулака
Отсоединение стойки амортизатора от поворотного кулака – критичный этап при замене или ремонте подвески. Эта операция требует внимательности из-за высокого натяжения резьбовых соединений и возможной коррозии. Перед началом работ убедитесь в наличии необходимого инструмента: мощного воротка, удлинителя, головки на 19 мм, молотка и проникающей смазки WD-40.
Предварительно снимите колесо, открутите гайку крепления шаровой опоры к рычагу и отсоедините наконечник рулевой тяги от кулака. Это обеспечит свободный ход кулака при последующем демонтаже. Тщательно обработайте проникающей смазкой гайку и шток стойки, особенно если присутствуют следы ржавчины – это облегчит откручивание.
Последовательность демонтажа
- Фиксация штока стойки: Вставьте шестигранный ключ на 7 мм в торец штока, чтобы предотвратить его проворачивание. Удерживая ключ, наденьте головку на 19 мм на гайку стойки.
- Откручивание гайки: Используя вороток с удлинителем, плавно сорвите гайку против часовой стрелки. При сильном закисании допускается осторожное постукивание молотком по воротку для разрушения коррозии.
- Снятие стойки: После полного выкручивания гайки снимите опорную шайбу. Аккуратно пошатывая стойку вверх-вниз и в стороны, выбейте её из посадочного отверстия кулака. При необходимости используйте монтажную лопатку для разъединения.
| Ключевой момент | Рекомендация |
| Закисшая гайка | Повторная обработка WD-40 с выдержкой 10-15 минут. Прогрев горелкой (с осторожностью!). |
| Сорванные грани | Применение экстрактора или сварки "на прихватку" для захвата гайки. |
| Прикипание штока | Нанесение ударов молотком через медную проставку по ушку стойки вниз (не по штоку!). |
Важно! Не повредите пыльник шаровой опоры и резиновые чехлы ШРУСа при работе молотком или лопаткой. После снятия очистите конусное посадочное отверстие кулака и шток стойки от грязи металлической щёткой. Перед сборкой смажьте конус штока графитовой смазкой для облегчения будущего демонтажа.
Демонтаж стакана амортизатора из кузова
Перед началом демонтажа стакана амортизатора ВАЗ 2109 установите автомобиль на смотровую яму или подъемник, зафиксируйте колеса противооткатными башмаками и снимите колесо с соответствующей стороны. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.
Снимите защитный колпак и гайку штока амортизатора, удерживая шток шестигранником за проточку. Полностью демонтируйте амортизаторную стойку в сборе с поворотным кулаком. После этого очистите зону вокруг стакана от грязи и антикора для точной визуальной диагностики состояния металла.
Порядок демонтажа стакана
- Маркером отметьте точное положение стакана относительно кузова (необходимо для корректной установки нового элемента).
- Срежьте болты крепления стакана к кузову при помощи болгарки или высверлите заклепки сверлом 8-10 мм. Основные точки крепления:
- 4 болта/заклепки на верхнем фланце
- 2 болта/заклепки в зоне лонжерона
- 3 соединения на моторном щите
- Молотком и зубилом аккуратно подденьте края стакана в местах приварки к кузову. Наносите точечные удары по сварным точкам через проставку.
- Извлеките стакан из ниши кузова, используя монтажную лопатку для разделения остаточных сварных соединений. При необходимости сделайте надрезы болгаркой по контуру сварного шва.
Тщательно зачистите посадочное место от остатков металла, ржавчины и герметика шлифмашинкой с лепестковым кругом. Проверьте целостность прилегающих кузовных элементов – лонжеронов, брызговика и моторного щита. При обнаружении сквозной коррозии потребуется дополнительный ремонт металла перед установкой нового стакана.
| Тип крепежа | Количество | Инструмент для удаления |
|---|---|---|
| Болты М10 | 9 шт | Головка на 13 мм |
| Заклепки | 9 шт | Сверло 8-9 мм |
| Сварные точки | 12-15 шт | Зубило/болгарка |
Установка новой стойки в стакан
Поднимите стойку и аккуратно вставьте ее штоком в стакан кузова, совмещая монтажные отверстия опоры с крепежными гнездами. Проследите, чтобы нижняя часть амортизатора правильно сориентировалась относительно поворотного кулака. Убедитесь в отсутствии перекосов и защемлений резиновых компонентов.
Зафиксируйте стойку тремя болтами через верхнюю опору, используя штатные шайбы и гайки. Наживите крепеж вручную до начала затяжки. Проверьте посадку нижнего кронштейна стойки в проушины поворотного кулака – фланцы должны плотно прилегать без зазоров.
Ключевые этапы фиксации
- Затяните верхние гайки крепления опоры к стакану с моментом 70-90 Н·м крест-накрест
- Соедините стойку с поворотным кулаком двумя болтами, предварительно смазав резьбу графитной смазкой
- Затяните нижние болты моментом 90-110 Н·м, контролируя положение пыльника штока
| Крепежный узел | Момент затяжки (Н·м) | Особенности |
|---|---|---|
| Гайки опоры (3 шт.) | 70-90 | Обязательная шайба под каждую гайку |
| Болты крепления к кулаку (2 шт.) | 90-110 | Резьба обрабатывается медной смазкой |
Контроль после установки: Удостоверьтесь в свободном ходе штока, отсутствии контакта пружины с элементами кузова. Прокачайте тормоза при снятии шланга. Обязательно выполните регулировку углов установки колес.
Замена сайлентблоков нижних рычагов
Перед началом работ автомобиль устанавливается на смотровую яму или подъемник, обеспечивается доступ к передней подвеске. Колеса демонтируют, после чего ослабляют гайки крепления нижнего рычага к балке и поворотному кулаку. Требуется предварительная обработка резьбовых соединений проникающей смазкой для упрощения откручивания.
Домкратом приподнимают балку подвески для снятия напряжения с рычага. Полностью выкручивают болты крепления рычага к кронштейну балки и поворотному кулаку, аккуратно извлекают рычаг. Важно запомнить положение регулировочных шайб на развале для последующей корректной сборки.
Технология замены сайлентблоков
- Демонтаж старых втулок:
- Рычаг фиксируют в тисках через защитные накладки
- С помощью гидравлического пресса или съемника выпрессовывают старые сайлентблоки
- Очищают посадочные места от коррозии и загрязнений
- Подготовка новых деталей:
- Обезжиривание посадочных зон рычага
- Нанесение мыльного раствора на внешнюю поверхность новых сайлентблоков
- Запрессовка:
- Совмещение сайлентблока с посадочным отверстием строго перпендикулярно
- Равномерная запрессовка прессом до полного входа заподлицо
- Контроль положения проточки для фиксации болта
Установку рычага выполняют в обратном порядке с соблюдением моментов затяжки резьбовых соединений. Критические параметры:
| Соединение | Момент затяжки (Н•м) |
|---|---|
| Болт к балке (передний) | 68-84 |
| Болт к балке (задний) | 98-118 |
| К поворотному кулаку | 88-108 |
После замены обязательна проверка углов развала-схождения колес. При работе без снятия рычага потребуется специализированный съемник для выпрессовки втулок непосредственно на автомобиле, что сокращает время ремонта, но требует большего усилия.
Установка новых стоек стабилизатора
После демонтажа старых деталей подготовьте новые стойки стабилизатора, совместимые с ВАЗ 2109. Очистите посадочные места на рычаге подвески и стабилизаторе от грязи металлической щёткой. Совместите крепёжные проушины новой стойки с отверстиями на рычаге и стабилизаторе.
Вставьте крепёжные болты в отверстия, предварительно обработав резьбу графитной смазкой. Затяните гайки вручную до упора, избегая перекоса деталей. Не затягивайте окончательно на этом этапе – финальная затяжка выполняется позже под нагрузкой.
Ключевые этапы затяжки
Опустите автомобиль на землю или установите подпорки под рычаги, имитируя рабочее положение подвески. Только в этом состоянии выполните окончательную затяжку крепежа динамометрическим ключом с усилием 35-45 Н·м. Проверьте отсутствие контакта стойки с другими элементами при повороте руля.
- Затяните верхний болт крепления к стабилизатору
- Затяните нижний болт крепления к рычагу
- Повторите операцию для второй стойки
| Параметр | Значение |
| Момент затяжки | 35-45 Н·м |
| Обязательная проверка | Отсутствие люфта после монтажа |
| Критическая ошибка | Затяжка "на весу" |
Проверьте свободный ход штока – он должен перемещаться рукой без заеданий. Установите колёса и проведите тестовый заезд на малой скорости, обращая внимание на стуки в подвеске. При появлении посторонних шумов повторно проверьте момент затяжки и соосность деталей.
Процедура замены шаровых опор ВАЗ 2109
Поднимите переднюю часть автомобиля домкратом, снимите колесо с нужной стороны. Ослабьте гайку крепления шаровой опоры к поворотному кулаку и гайку крепления опоры к рычагу подвески. Для предотвращения проворачивания используйте монтировку или специальный фиксатор.
Выбейте палец шаровой опоры из поворотного кулака при помощи съемника или молотка и зубила (осторожно, чтобы не повредить пыльник ШРУСа). Открутите болты крепления опоры к рычагу подвески и извлеките старую шаровую опору. Очистите посадочное место на рычаге от грязи и коррозии.
Установка новой шаровой опоры
- Приложите новую шаровую опору к рычагу, совместив монтажные отверстия.
- Вставьте болты крепления и затяните их предварительно (окончательная затяжка производится под нагрузкой).
- Введите палец опоры в проушину поворотного кулака, наживите гайку крепления пальца.
- Опустите автомобиль на землю (можно на подставки, чтобы колесо касалось поверхности).
- Затяните с требуемым моментом:
- Гайку пальца шаровой опоры к поворотному кулаку: 52-64 Н·м
- Болты крепления опоры к рычагу: 68-84 Н·м
- Установите колесо, опустите автомобиль полностью.
Обязательно проверьте угол развала-схождения после замены обеих шаровых опор. Не забывайте смазать резьбовые соединения перед сборкой и контролировать состояние пыльников новой опоры.
Монтаж поворотного кулака на новую стойку
Перед установкой тщательно очистите посадочные поверхности стойки и кулака от грязи, ржавчины или остатков старого герметика. Нанесите тонкий слой медной смазки на шпильки стойки для облегчения последующей разборки и защиты от коррозии. Убедитесь в целостности резьбы на крепежных элементах.
Аккуратно наденьте поворотный кулак на шпильки стойки, совмещая отверстия. Придерживайте кулак, избегая перекоса относительно оси стойки. Вручную наживите новые гайки крепления на все шпильки для предварительной фиксации конструкции.
Порядок затяжки гаек
- Затяните гайки крест-накрест динамометрическим ключом в два этапа:
- Первый проход: 35–40 Н·м
- Второй проход: 70–85 Н·м (точное значение уточняйте в мануале для вашей модификации)
- Проверьте отсутствие зазора между фланцами кулака и стойки по всему периметру.
- Установите новый шаровой палец рулевой тяги в посадочное гнездо кулака и зафиксируйте его гайкой (52–64 Н·м).
| Компонент | Момент затяжки (Н·м) |
|---|---|
| Гайки крепления кулака к стойке | 70–85 |
| Гайка шарового пальца рулевой тяги | 52–64 |
| Гайка ступичного подшипника | 180–220* |
*Затягивается после установки колеса
После монтажа запрессуйте ступичный подшипник и установите колесо. Обязательно проверьте угол развала схождения перед эксплуатацией автомобиля. Прокачайте тормозную систему для восстановления давления.
Регулировка развал-схождения после ремонта
После замены любых компонентов передней подвески ВАЗ 2109 (рычагов, шаровых опор, сайлентблоков, амортизаторов или пружин) обязательна регулировка углов установки колес. Изменение геометрии подвески в процессе демонтажа/монтажа, естественный износ новых деталей при приработке и различия в жесткости резинотехнических элементов приводят к отклонению параметров развала и схождения от нормы.
Игнорирование этой процедуры вызовет ускоренный износ протектора шин ("съедание" внутренней или наружной кромки покрышки), ухудшение курсовой устойчивости (автомобиль будет "уводить" в сторону), увеличение сопротивления качению и расхода топлива. Даже при визуально правильном положении колес после ремонта точную настройку возможно выполнить только на компьютерном стенде.
Порядок и ключевые особенности регулировки
Процесс включает несколько этапов:
- Предварительная проверка: Контроль давления в шинах (должно быть одинаковым), отсутствие люфтов в рулевом механизме и подшипниках ступиц, целостность пыльников наконечников и тяг.
- Установка автомобиля на стенд: Машина заезжает на платформу с оптическими датчиками или мишенями, которые крепятся на диски. Платформа имитирует ровную дорогу.
- Измерение текущих параметров: Стенд определяет:
- Развал (Camber) – угол наклона колеса относительно вертикали (норма для ВАЗ 2109: -0°30' ± 30' или -0.5° ± 0.5°).
- Схождение (Toe) – разница расстояний между передними кромками и задними кромками колес одной оси (норма: 0°-1°10' или 0-3 мм).
- Продольный наклон шкворня (Caster) – проверяется для диагностики, регулировке на ВАЗ 2109 не подлежит.
- Корректировка параметров:
- Схождение: Регулируется изменением длины рулевых тяг путем вращения муфты натяжения. Контролируется по показаниям стенда.
- Развал: Корректируется смещением нижнего рычага подвески вдоль оси поперечины за счет эксцентриковых болтов крепления. Требует точного расчета смещения.
- Проверка после регулировки: Повторный замер углов на стенде для подтверждения соответствия заводским допускам.
Критически важные моменты:
| Фактор | Влияние на регулировку |
|---|---|
| Состояние подрамника | Деформации, ослабление креплений делают регулировку неэффективной |
| Затяжка болтов | Эксцентриковые болты развала затягиваются с моментом 70-90 Н·м после установки нужного угла |
| Пробег после ремонта | Рекомендуется выполнить "обкатку" (20-50 км) перед регулировкой для стабилиции новых деталей |
| Загрузка авто | Проверка проводится с снаряженной массой (полный бак, водитель 75 кг) |
После качественной регулировки автомобиль должен двигаться прямолинейно без подруливания, руль возвращаться в нейтральное положение после выхода из поворота. Контроль износа шин через 500-1000 км подтвердит точность выполненных работ.
Последовательность затяжки резьбовых соединений
Правильная затяжка резьбовых соединений обеспечивает равномерное распределение нагрузки, предотвращает деформацию деталей и гарантирует безопасность эксплуатации. Нарушение регламента приводит к ускоренному износу узлов подвески, стуку и потере управляемости.
Все работы выполняются на поднятом автомобиле с разгруженной подвеской, кроме случаев, указанных отдельно. Обязательно используйте динамометрический ключ для соблюдения моментов затяжки. Резьбу предварительно очистите и смажьте графитной смазкой.
Ключевые этапы затяжки
- Крепление амортизатора:
- Гайка штока амортизатора: 55-65 Н·м (затягивается после установки колеса)
- Болты крепления корпуса амортизатора к кузову: 70-90 Н·м
- Рычаги подвески:
- Болты крепления передних рычагов к лонжерону: 85-105 Н·м
- Гайки шаровых опор на рычагах: 65-80 Н·м (затягиваются под нагрузкой – опустите авто на землю)
- Стабилизатор поперечной устойчивости:
- Скобы крепления втулок стабилизатора: 12-18 Н·м
- Гайки стоек стабилизатора: 40-50 Н·м
| Соединение | Момент затяжки (Н·м) | Особенности |
|---|---|---|
| Гайка ступицы | 230-250 | Затягивается с проворачиванием колеса |
| Болт поворотного кулака | 70-90 | Контролировать совпадение меток |
| Кронштейн растяжки | 45-65 | Требует фиксации контргайкой |
После затяжки всех соединений опустите автомобиль и прокачайте подвеску, раскачивая кузов. Проверьте отсутствие люфтов и посторонних шумов при движении. Повторно проконтролируйте моменты через 500 км пробега.
Обкатка подвески после замены деталей
После установки новых элементов подвески (рычагов, шаровых опор, сайлентблоков, амортизаторов) обязательна осторожная обкатка в течение 300–500 км. Резкие нагрузки на неприработанные детали приводят к преждевременному износу, деформации полимерных втулок и сокращению ресурса узлов. Избегайте пробуксовок, прыжков через препятствия и экстренного торможения.
Контролируйте поведение автомобиля: посторонние стуки, уводы руля или вибрации требуют немедленной диагностики. Первую протяжку крепежных болтов (особенно рычагов и стабилизатора) выполняйте через 100–150 км пробега, так как новые сайлентблоки могут дать усадку. Повторную проверку момента затяжки проведите после 500 км эксплуатации.
Ключевые правила обкатки
- Скоростной режим: не превышайте 80 км/ч на асфальте, на грунтовых дорогах – 40 км/ч.
- Маневры: плавные повороты руля без крайних положений, мягкие перестроения.
- Дорожное покрытие: первые 200 км двигайтесь только по ровному асфальту.
- Загрузка: исключите перевозку пассажиров или грузов свыше 50 кг.
| Этап пробега | Действие |
| 0 км | Визуальный осмотр узлов, проверка уровня масла в стойках (если применимо) |
| 100–150 км | Протяжка всех креплений подвески с динамометрическим ключом |
| 500 км | Повторная протяжка, полная диагностика геометрии и состояния деталей |
Важно: Если заменялись пружины или амортизаторы – после обкатки обязательна регулировка углов развала-схождения. Игнорирование этого этапа вызывает ускоренный износ резины и ухудшение управляемости.
Контроль состояния подвески через пробег 500 км
После первых 500 км пробега новой или отремонтированной подвески ВАЗ 2109 необходимо выполнить обязательную диагностику. Этот этап критичен для выявления скрытых дефектов сборки и приработки деталей.
Проверку проводят на подъёмнике или смотровой яме с обязательной очисткой узлов от грязи. Основное внимание уделяют состоянию крепёжных элементов и целостности резинотехнических изделий.
Ключевые точки контроля
- Гайки и болты: Проверка момента затяжки:
- Опорных чашек стоек (85-95 Н∙м)
- Шаровых опор (65-80 Н∙м)
- Рычагов к кузову (70-90 Н∙м)
- Резиновые элементы:
- Втулки стабилизатора – отсутствие трещин и смещения
- Пыльники шаровых опор – герметичность и целостность
- Отбойники амортизаторов – правильное положение
| Элемент | Признак неисправности |
|---|---|
| Сайлент-блоки рычагов | Расслоение резины, смещение в проушинах |
| Амортизаторы | Подтёки масла, неравномерный износ штока |
Обязательно проверяют отсутствие люфтов в шаровых опорах и рулевых наконечниках покачиванием монтировкой. При обнаружении дефектов – немедленно заменить повреждённые компоненты.
Меры безопасности при работе с пружинами
Пружины подвески находятся под высоким напряжением даже после снятия нагрузки с колес. Неправильное обращение при демонтаже или установке может привести к резкому высвобождению энергии, травмированию и порче компонентов.
Никогда не ослабляйте гайки крепления стоек или рычагов без предварительной разгрузки пружин специальным съемником. Запрещается использовать кустарные методы (домкраты, стяжки тросами, монтажные лопатки) для компрессии или фиксации.
Ключевые правила
- Используйте только сертифицированные пружинные съемники (типа "клещи" или резьбовые стяжки), рассчитанные на нагрузку конкретной модели.
- Перед демонтажем стойки:
- Установите автомобиль на твердую поверхность
- Зафиксируйте колеса противооткатными упорами
- Снимите нагрузку с подвески (домкрат под лонжерон)
- Затяните съемник равномерно с двух сторон
- Контролируйте положение пружины: витки должны располагаться строго параллельно чашкам опор, без перекосов.
- При замене стоек:
- Надежно зафиксируйте шток амортизатора ключом при затяжке гайки
- Не допускайте проворачивания штока – это повреждает демпфер
- После установки:
- Постепенно отпускайте съемник, контролируя посадку пружины
- Проверьте совпадение меток на чашках с торцами витков
Работы выполняйте в защитных очках и перчатках. Держите посторонних на безопасном расстоянии (не менее 2 метров) на всех этапах работы со сжатыми пружинами.
Список источников
При подготовке материалов использовались специализированные технические документы и практические руководства, посвященные конструкции и обслуживанию автомобилей ВАЗ.
Основное внимание уделялось официальным изданиям и проверенным отраслевым ресурсам, обеспечивающим точность технических характеристик и процедур ремонта.
Техническая литература и документация
- Официальное руководство по ремонту ВАЗ 2108, 2109, 21099
- Каталог деталей и сборочных единиц ВАЗ 2108-21099
- Рабочая тетрадь по техническому обслуживанию ходовой части (изд. АвтоВАЗ)
- Сервисные бюллетени АвтоВАЗа по модификациям подвески
- Учебное пособие "Устройство автомобиля" (глава "Подвески переднеприводных ВАЗ")
