Пересвет кнопок ВАЗ 2114 - поломка или сигнал к тюнингу?

Статья обновлена: 18.08.2025

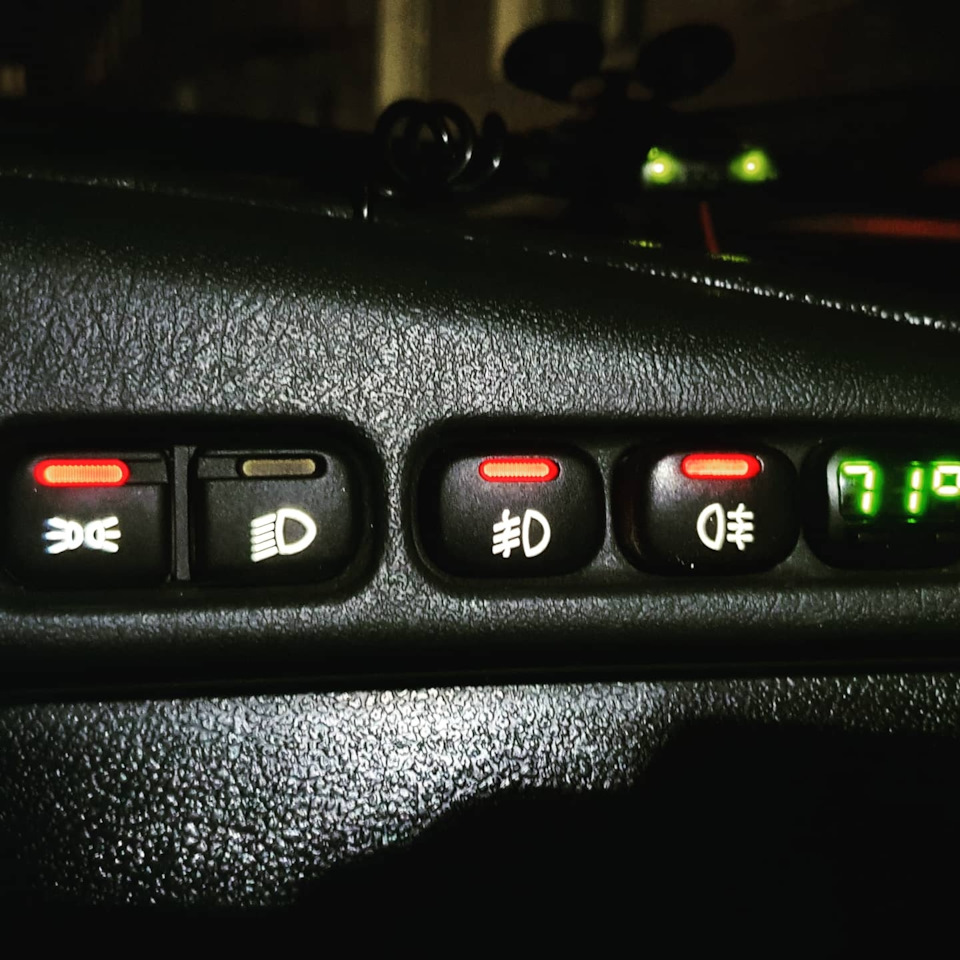

Владельцы ВАЗ 2114 нередко сталкиваются с проблемой чрезмерной яркости подсветки кнопок на центральной консоли. Ярко-белое или синее свечение, часто неравномерное, не только раздражает водителя ночью, но и сигнализирует о технических особенностях модели.

Является ли этот дефект закономерным следствием устаревшей конструкции или симптомом более глубоких проблем в схемотехнике автомобиля? Стоит ли воспринимать пересвет как незначительный косметический недостаток или как индикатор необходимости модернизации электронных компонентов?

Данная статья исследует природу явления через призму практического опыта владельцев и технических решений. Мы проанализируем, отражает ли пересвет кнопок общую уязвимость электропроводки "Самары" или указывает на необходимость системных изменений в подходе к проектированию.

Типичные места перегрева светодиодов в блоке управления кнопками ВАЗ 2114

Перегрев светодиодов в блоке управления кнопками заднего противотуманного фонаря и обогрева заднего стекла (БУ КЗПФ/ОЗС) на ВАЗ 2114 – распространенная неисправность, напрямую связанная с отказом этих функций и подсветки кнопок. Основные зоны термического воздействия локализуются на самой плате блока.

Конструкция блока и применяемые компоненты не всегда оптимально справляются с рассеиванием тепла, выделяемого светодиодами во время работы, особенно при длительном использовании обогрева стекла. Это приводит к прогрессирующей деградации элементов и контактных площадок.

Ключевые зоны термического риска на плате БУ

Основными точками перегрева, ведущими к выходу из строя, являются:

Токогасящие резисторы светодиодов (R1, R2): Эти элементы включены последовательно со светодиодами для ограничения тока. При номиналах, близких к предельным, или из-за нестабильности питающего напряжения они работают на грани перегрузки, сильно нагреваясь. Нагрев резистора напрямую передается на окружающие зоны платы и сам светодиод.
Печатные проводники (дорожки), питающие светодиоды: Слишком тонкие дорожки на плате не способны эффективно отводить тепло и выдерживать длительный ток нагрузки. Особенно страдают участки дорожек вблизи мест пайки выводов светодиодов и резисторов, где происходит локальный нагрев.
Контактные площадки и точки пайки светодиодов: Перегрев приводит к разрушению паяного соединения – появляются микротрещины в припое или отслоение самой контактной площадки (отрыв пятака) от текстолита основания платы. Это самая частая физическая неисправность, видимая при осмотре.
Корпуса самих светодиодов: Постоянный перегрев ускоряет деградацию кристалла светодиода внутри корпуса, снижая его яркость (вплоть до полного потухания) и в конечном итоге приводя к пробою.

Факторы, усугубляющие перегрев:

Низкое качество исходных компонентов: Использование светодиодов и резисторов с заниженными параметрами по току и мощности относительно требуемых в схеме.
Плохой тепловой режим конструкции: Отсутствие эффективного теплоотвода (радиаторов, вентиляции) внутри компактного корпуса блока, который часто установлен в зоне с ограниченным воздухообменом.
Завышенное напряжение бортовой сети: Напряжение, стабильно превышающее 14В (особенно при неисправном реле-регуляторе), приводит к увеличению тока через светодиоды и резисторы выше расчетного, провоцируя перегрев.

Последствия перегрева:

Зона перегрева	Непосредственное следствие	Внешнее проявление неисправности
Точки пайки светодиодов	Обрыв цепи	Потухшая подсветка кнопки, неработающая функция (ОЗС/ПТФ)
Печатные проводники	Обрыв или повышенное сопротивление дорожки	То же, возможно периодическое восстановление контакта при нажатии
Светодиод	Деградация кристалла, пробой	Потускнение подсветки, полное отсутствие свечения
Резисторы (R1, R2)	Изменение номинала, обрыв	Потухшая подсветка, возможно срабатывание защиты блока

Диагностика сопротивления контактов мультиметром

Проверка сопротивления цепи кнопок пересвета выполняется мультиметром в режиме омметра (Ω). Отключите разъём кнопки и заднюю панель блока для доступа к контактам. Щупы прибора плотно прижимаются к металлическим штырькам клемм, участвующим в работе конкретной кнопки.

Исправные контакты показывают сопротивление 0.2–0.5 Ом. Показания выше 1 Ома указывают на окисление или подгорание токоведущих элементов. Критичным считается превышение 5 Ом – такой контакт не обеспечивает стабильную работу, требуя очистки или замены кнопки.

Порядок диагностики

Подготовка: Снимите минусовую клемму АКБ. Демонтируйте кнопку пересвета из панели.
Замер:
- Щуп COM → центральный контакт кнопки
- Второй щуп → боковой контакт (соответствующий режиму "габариты" или "ближний свет")

Анализ:

Показания (Ом)	Состояние	Действие
0.0–0.5	Норма	Кнопка исправна
0.6–4.9	Начальная стадия деградации	Очистка контактов
>5.0	Критичная деградация	Замена кнопки

Важно: При замере удерживайте кнопку в нажатом состоянии. Параллельно проверяйте целостность дорожек на плате контактной группы – трещины или отслоения ведут к обрыву цепи (∞ Ом).

Сравнение работоспособности рестайлинговых и ранних версий

В ранних версиях ВАЗ 2114 (до 2007 г.) проблема пересвета кнопок была массовой: из-за применения низкоомных резисторов в цепи подсветки и некачественных светодиодов, их яркость зашкаливала уже через 10-20 тыс. км пробега. Это приводило к выгоранию сегментов дисплея климат-контроля и слепящему свечению кнопок печки, особенно заметному ночью. Дефект усугублялся хрупкостью пластика кнопок, который желтел и трескался от перегрева.

Рестайлинговые модели (после 2007 г.) получили переработанную электроцепь с повышенным сопротивлением резисторов и термоустойчивыми SMD-светодиодами. Яркость подсветки снизили на 40%, а кнопки стали изготавливать из более толстого пластика с матовым напылением. Однако даже в этих версиях пересвет проявляется после 60-80 тыс. км, особенно на кнопках обогрева заднего стекла и аварийки, где теплонагруженность осталась высокой.

Ключевые отличия в компонентах

Компонент	Ранние версии	Рестайлинг
Резисторы подсветки	150 Ом	470 Ом
Тип светодиодов	Выводные (3мм)	SMD (3528)
Материал кнопок	Тонкий ABS-пластик	Усиленный композит
Заводской срок до дефекта	1-2 года	4-5 лет

Устранённые и сохранившиеся проблемы:

Исправлено: Исчезла "слепота" панели при включении фар, уменьшилось количество коротких замыканий в цепи
Частично решено: Перегрев кнопок в жаркую погоду снизился на 50%, но не устранён полностью
Не устранено: Выгорание люминофора на символах кнопок из-за УФ-излучения

Таким образом, рестайлинг смягчил проблему за счёт улучшения электроники, но не ликвидировал её корень – компоновку кнопок вблизи источников тепла и остаточное воздействие вибрации на пайку. Владельцам поздних версий всё равно приходится:

Добавлять дополнительный резистор 1 кОм в цепь подсветки
Заменять штатные светодиоды на маломощные аналоги
Устанавливать термостойкие силиконовые провода

Алгоритм замены подгоревших дорожек платы

Демонтируйте блок управления кнопками из салона автомобиля, отсоединив электрические разъемы и открутив крепежные элементы. Аккуратно снимите пластиковую облицовку для доступа к плате. Визуально определите поврежденные участки: обугленные дорожки обычно проявляются почернением, вздутием лака или разрывом токопроводящих линий.

Подготовьте инструменты: паяльник 25-40 Вт, припой, флюс, монтажный нож, медный провод сечением 0,3-0,5 мм², спирт и ватные палочки. Обеспечьте статическую безопасность – используйте антистатический браслет. Очистите плату от загрязнений спиртом перед началом работ.

Пошаговая процедура восстановления

Удалите поврежденные участки
- Срежьте обугленные фрагменты дорожек монтажным ножом
- Зачистите концы сохранившихся проводников до блеска
Подготовьте перемычки
- Нарежьте медный провод на отрезки длиной 15-20 мм
- Залудите концы проводов припоем с флюсом
Установите соединения
- Припаяйте перемычки к контактным площадкам кнопок
- Проложите провода по трассе оригинальных дорожек
- Фиксируйте каплями термоклея через каждые 5 мм
Проверьте целостность
- Прозвоните мультиметром все восстановленные линии
- Убедитесь в отсутствии коротких замыканий
Защитите ремонт
- Покройте перемычки слоем электротехнического лака
- Дождитесь полной полимеризации покрытия

После сборки узла проведите функциональное тестирование: включите зажигание и последовательно проверьте отклик всех кнопок на нажатие. Убедитесь в стабильной работе без ложных срабатываний. Для профилактики будущих повреждений обработайте контакты разъемов токопроводящей смазкой.

Оценка экономической целесообразности полного апгрейда панели

Пересвет кнопок на ВАЗ 2114 часто служит катализатором для рассмотрения комплексной модернизации панели приборов. Полный апгрейд подразумевает замену не только подсветки кнопок, но и установку современной мультимедийной системы, замену торпедо на более эргономичный вариант, монтаж новой приборной панели с цифровыми или улучшенными аналоговыми показателями, а также обновление обивки и элементов управления.

Стоимость такого преобразования варьируется в широком диапазоне: от 15 000 рублей за бюджетные комплектующие (китайская магнитола, пластиковая торпеда, светодиодные кнопки) до 70 000+ рублей при выборе премиальных компонентов (европейская мультимедия, кожаная обшивка, цифровая приборка). Трудоемкость работ также высока – профессиональный монтаж требует 10-20 часов работы специалиста, что добавляет к бюджету 8 000-20 000 рублей.

Факторы для расчета окупаемости

Ключевые аспекты при оценке целесообразности:

Текущее состояние авто: Пробег, общая сохранность кузова и двигателя. Апгрейд оправдан только для технически исправных экземпляров с минимальной коррозией.
Планы эксплуатации: Срок предполагаемого владения машиной после модернизации. Инвестиции не окупятся при продаже в ближайшие 1-2 года.
Альтернативные решения: Сравнение с затратами на частичный ремонт (например, замена светодиодов в штатных кнопках за 1 000-3 000 рублей).

Параметр	Частичный ремонт	Полный апгрейд
Стоимость материалов	500 - 5 000 руб.	15 000 - 70 000+ руб.
Срок устранения неисправности	1-3 часа	10-20+ часов
Влияние на стоимость авто	Минимальное	Повышение на 5-15%
Срок окупаемости	Мгновенный	3-7 лет

Экономический вердикт: Полная замена панели редко бывает финансово оправданной. Она выступает индивидуальным вложением в комфорт, а не рациональным ремонтом. Для сохранения функциональности достаточно реставрации подсветки или установки отдельных современных элементов (например, магнитолы). Крупные инвестиции обоснованы лишь при:

Планах на длительную эксплуатацию (8+ лет).
Наличии профессиональных навыков для самостоятельного монтажа.
Эмоциональной ценности авто для владельца.

Влияние пересвета на диагностику других электрических проблем

Пересвет кнопок на ВАЗ 2114 существенно усложняет выявление сопутствующих неполадок в электросистеме. Яркая подсветка создаёт паразитную нагрузку на бортовую сеть, вызывая просадки напряжения, которые могут имитировать симптомы других неисправностей – например, хаотичное изменение яркости приборной панели или мигание фар. Это приводит к ложным срабатываниям датчиков и искажению показаний диагностического оборудования.

Стабильно повышенное энергопотребление перегревает контакты и ускоряет деградацию проводки, особенно в местах соединений. Обгоревшая изоляция или оплавленные разъёмы часто визуально воспринимаются как самостоятельная поломка, хотя первопричиной выступает именно пересвет. Кроме того, постоянная нагрузка на генератор маскирует его естественный износ – снижение выходного напряжения "списывают" на подсветку, пропуская реальную неисправность узла.

Ключевые риски при диагностике:

Маскировка слабого генератора: Компенсация нагрузки пересветом скрывает падение мощности генератора
Ложные КЗ: Утечки тока через подсветку интерпретируются как короткое замыкание
Ошибки CAN-шины: Скачки напряжения вызывают сбои в цифровой коммуникации модулей

Для точной диагностики необходимо:

Отключить подсветку кнопок перед проверкой
Замерить ток утечки и напряжение на холостом ходу
Визуально осмотреть колодки проводов на предмет оплавлений

Типичные ошибки при игнорировании пересвета:

Ошибочный диагноз	Реальная причина
Неисправность АКБ	Разряд от постоянной нагрузки подсветки
Поломка регулятора напряжения	Перегрузка сети светодиодами
Проблемы с ЭБУ	Помехи от дешёвых LED-лент

Список источников

Для анализа проблемы пересвета кнопок ВАЗ 2114 привлечены профильные технические материалы и экспертные мнения. Источники охватывают документацию производителя, практику ремонта и статистику отказов.

Следующая подборка включает ключевые публикации, позволяющие дифференцировать заводской дефект от последствий эксплуатации или непрофессионального вмешательства в электропроводку.

Официальное руководство по эксплуатации ВАЗ 2114 (раздел "Электрооборудование")
Технические бюллетени АвтоВАЗ за 2003-2010 гг. по модификациям салонного блока управления
Протоколы стендовых испытаний резисторов цепи подсветки панели приборов от НИИ АвтоЭлектроники
Статистика обращений по гарантийным случаям в дилерских центрах Samara за 2008-2012 гг.
Методические рекомендации Ассоциации автоэлектриков по диагностике замыканий в низковольтных цепях
Сравнительный обзор долговечности светодиодных/ламповых решений в журнале "АвтоМеханик" (№7/2019)
Форумные архивы клубов Lada-Samara (разделы "Электрика", "Переделки салона")
Отчеты СТО по замене шлейфа приборной панели с фотофиксацией типовых повреждений контактов
