Пневмоподвеска на УАЗ Патриот - характеристики, монтаж, плюсы и минусы, мнения владельцев

Статья обновлена: 04.08.2025

Владельцы УАЗ Патриот, стремящиеся повысить комфорт и управляемость внедорожника, всё чаще рассматривают пневматическую подвеску как альтернативу штатным решениям. Эта технология предлагает регулируемый дорожный просвет и адаптацию к различным нагрузкам, кардинально меняя поведение автомобиля на бездорожье и асфальте. Разберём ключевые особенности пневмоподвески для российского SUV: принципы работы, нюансы монтажа, объективные преимущества и недостатки системы, а также мнения опытных пользователей.

Базовое устройство пневмоподвески: ключевые компоненты системы

Основу конструкции составляют пневмобаллоны из армированной резины, заменяющие традиционные пружины. Крепятся между рамой автомобиля и элементами подвески (мостами, рычагами), изменяя высоту кузова при подаче сжатого воздуха. Геометрия баллонов подбирается строго под параметры УАЗ Патриот.

Воздушная система включает компрессор для нагнетания давления, ресивер для хранения воздуха и магистрали из термостойких трубок. Управление осуществляется через клапаны с электроникой: два для контуров осей (перед/зад) либо четыре независимых контура (на каждое колесо), регулирующих подачу/стравливание воздуха в баллоны по отдельности.

Главные элементы:

Блок управления – обрабатывает сигналы датчиков клиренса, задает алгоритмы работы системы.
Датчики положения кузова – контролируют высоту дорожного просвета в реальном времени (минимум по одному на ось).
Пневмопроводы – соединяют ресивер, клапаны и баллоны в единый контур.
Предохранительная арматура – редукционные клапаны и осушители для защиты от избыточного давления и влаги.

Компонент	Функция
Пульт управления	Ручной выбор режимов движения / калибровка системы
Амортизаторы	Специализированные модели (часто с усиленным штоком)
Кронштейны	Комплект крепежа для интеграции баллонов в штатные точки

Принцип работы пневматической подвески на УАЗ Патриот

Пневмоподвеска УАЗ Патриот заменяет стандартные пружины или рессоры на герметичные пневмобаллоны (резино-кордные упругие элементы), заполненные сжатым воздухом. На каждое колесо устанавливается отдельный баллон, связанный с системой воздухоподачи через клапаны. Давление в баллонах регулируется компрессором, который нагнетает воздух из атмосферы через фильтр и осушитель.

Изменение клиренса достигается путём управления объёмом воздуха в пневмоэлементах: увеличение давления поднимает кузов, уменьшение – опускает. Сигналы на корректировку поступают от блока управления (ЭБУ), который получает данные с датчиков положения кузова или ручных переключателей (в зависимости от типа системы – автоматической или ручной). При подключении автоподкачки давление поддерживается стабильным независимо от нагрузки.

Ключевые компоненты:

Пневматические баллоны: Воспринимают нагрузку, заменяя пружины.
Компрессор: Созёт рабочее давление (8–12 атмосфер).
Ресивер: Накапливает сжатый воздух для быстрой регулировки.
Клапаны: Распределяют воздух по контурам (например, отдельно на оси).
Датчики уровня кузова: Фиксируют положение рамы относительно мостов.
Блок управления: Обрабатывает данные, управляет компрессором и клапанами.

Основные типы пневмоподвесок для УАЗ Патриот: пружины или рессоры

Конструктивно пневмоподвески для УАЗ Патриот делятся по типу установки относительно штатных упругих элементов. Для оси с пружинами (перед) и оси с рессорами (зад) применяются разные технические решения, адаптированные под заводские узлы. Основной критерий классификации – полное замещение оригинальных компонентов или их дополнение пневмоэлементами.

Передняя подвеска (базовая пружинная) модернизируется одним из методов: демонтаж пружин с заменой их на пневмобаллоны либо установка готовых пневмостоек, объединяющих амортизатор и упругий элемент. Рессорная задняя ось позволяет интегрировать пневмоподушки двумя способами – как вспомогательные компоненты в дополнение к рессорам или как их радикальную замену.

Передняя ось:

Замещение пружин: пневмобаллоны устанавливаются вместо стандартных пружин, сохраняя штатные амортизаторы;
Пневматическая стойка: моноблочная конструкция (амортизатор + баллон), полностью заменяющая оригинальные стойки и пружины.

Задняя ось:

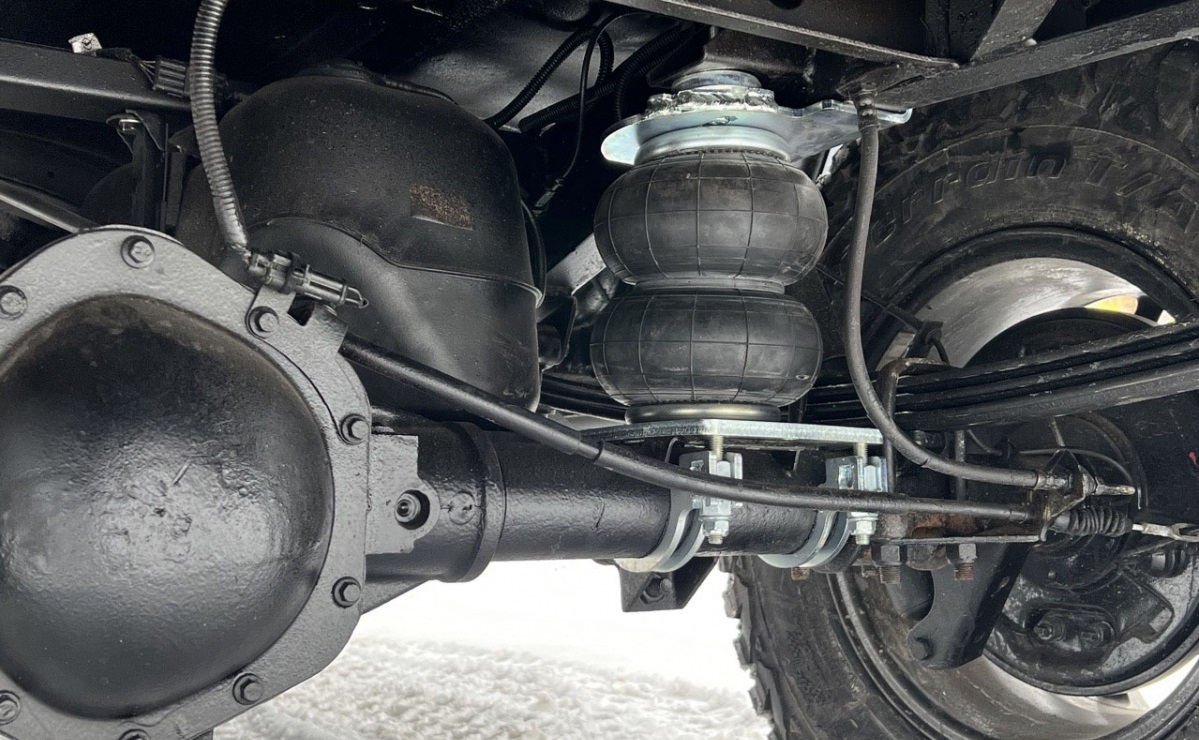

Дополнительные пневмоподушки: монтаж баллонов внутрь рессор для регулировки жёсткости и клиренса без удаления штатных листов;
Полный переход на пневматику: демонтаж рессор и установка пневмоподушек с изменёнными креплениями для автономной работы.

Комплекты для установки: готовые решения от производителей

Рынок предлагает специализированные готовые комплекты пневмоподвески, разработанные и адаптированные конкретно для УАЗ Патриот/BUFFER. Эти решения существенно упрощают процесс установки по сравнению с поиском и подгонкой универсальных компонентов, так как включают все необходимые детали в сборе, спроектированные для штатных посадочных мест автомобиля. Основные элементы таких наборов – пневматические баллоны (подушки), кронштейны их крепления (верхние и нижние, настроенные под геометрию Патриота), трубопроводы высокого давления, функциональные клапана (ручные или электрические), иногда компрессоры, распределители, элементы управления, ресиверы и фитинги.

Ведущие российские производители, чья продукция наиболее распространена среди владельцев УАЗ, включают в свои комплекты ключевые узлы, обеспечивающие безопасность и долговечность: специальные амортизаторы, усиленные пружины или дополнительные ограничители хода сжатия/отбоя, чтобы пневмоподушки не работали в критичных режимах на полном сжатии или растяжении. Гарантией надежности служит использование качественных материалов, таких как алюминиевые сплавы (для кронштейнов и ресиверов), резинокорд полиуретановых баллонов и армированных шлангов.

Основные Марки Готовых Комплектов

ПСТ (Пневмо-Стандарт): Предлагают комплексные наборы с данными от конкретного кузова Патриот (УАЗ-3163, 3164). Конструкция кронштейнов зависит от кузова и места установки подушки (перед над пружиной/замена седла амортизатора, задняя консоль или замена штатной пружины). Возможны варианты с ручными независимыми клапанами на управление давлением и варианты с электронным управлением (предназначена для УАЗ Патриот-BUFFER, рассчитана на допустимую нагрузку порядка 400 килограммов на ось). Все варианты предполагают использование пневмобаллонов Firestone.
Аир-Лок: Их комплекты зарекомендовались практичностью. Характерная особенность – упрощенная, но очень прочная конструкция кронштейнов (особенно на задней оси), исключающая необходимость замены или демонтажа реактивных тяг в стоковой структуре рессорной подвески. Поставляются с протекторами для шлангов, устойчивыми к агрессивным средам.
Гранат/АэроТюнинг: Предлагают решения, основанные на использовании как Firestone, так и Wabco пневмобаллонов. Основное отличие их комплектов в применении специальных промышленных (чаще немецких) соединений и фитингов высокого класса надежности.

Реализуемые Функции

Качественно спроектированные комплекты позволяют реализовать ключевые функции пневмоподвески: ручную или автоматическую регулировку клиренса автомобиля как при статичной парковке, так и в движении, балансировку кренов за счет раздельного управления контурами. Некоторые электронные системы могут включать функцию автоматической компенсации просадки при неравномерной загрузке или даже автоматического поддержания заданной высоты.

Аспект	Ручные Клапана	Электронное Управление
Удобство регулировки	Требует ручного вмешательства у клапана, обычно на колесе или багажнике, при выходе из автомобиля	Беспроводной пульт или кнопки управления в салоне, часто доступно управление в движении
Функциональность	Базовая: подъем/опускание каждой оси (обычно раздельно)	Продвинутая: раздельное управление сторонами, сохранение профилей высоты, изменение давления в движении, иногда автоподкачка
Стоимость	Значительно ниже, максимально бюджетный вариант	Высокая стоимость, особенно для систем с автоподкачкой и программируемыми функциями
Сложность установки	Проще за счет отсутствия электропроводки	Сложнее из-за необходимости разводки электрических кабелей и установки блока управления

Какие инструменты потребуются для самостоятельного монтажа

Подготовка правильных инструментов существенно ускорит процесс установки пневмоподвески на УАЗ Патриот и повысит безопасность работ. Рекомендуется использовать профессиональное оборудование, так как работа связана с демонтажем ходовой части и штатных амортизаторов.

Обязательный минимум включает наборы рожковых и накидных ключей, домкрат с жесткими подставками (не полагайтесь только на домкрат), а также специальные приспособления для демонтажа пружин. Убедитесь, что у вас достаточно свободного пространства и стабильный источник света.

Основной набор инструментов:

Гидравлический подкатной домкрат и страховочные козлы для фиксации кузова
Комплект торцевых головок с трещоткой и воротками (размеры от 13 до 22 мм)
Динамический ключ с удлинителем для усилия 150-300 Н·м
Пневмогайковёрт – значительно сократит время работ
Набор рожковых и накидных ключей
Тиски слесарные или струбцины для фиксации элементов
Выколотки, молоток 500-800 г

Дополнительное оборудование и материалы:

Компрессор с манометром для накачки пневмобаллонов
Стяжки для пружин (обязательны перед снятием штатных элементов)
Фиксатор резьбы (Loctite 243)
WD-40 или аналоги для откручивания прикипевших гаек
Трубогиб и пресс-клещи для воздушных магистралей
Ключ для балансировочных грузиков (если требуется демонтировать колеса)

Предостережение:

Обязательно проверьте наличие всех креплений и установочных пластин из комплекта пневмоподвески. Не начинайте работы без защитных очков и перчаток. Для прокачки системы после монтажа потребуется компрессор производительностью не менее 150 л/мин.

Подготовительные работы: снятие штатной подвески перед установкой

Демонтаж штатных элементов подвески проводится после фиксации автомобиля на подъемнике или эстакаде с надежными опорами. Предварительно отключите АКБ для предотвращения коротких замыканий при работе с датчиками и проводкой. Проверьте полноту комплекта оборудования для установки пневматики и подготовьте необходимый инструмент.

Убедитесь, что в наличии ветошь и емкость для слива технологических жидкостей – возможно понадобится снять гидравлические или пневматические магистрали в зоне демонтажа. Отсоедините датчики уровня кузова и ABS, расположенные рядом с подвесными рычагами, аккуратно убрав фиксаторы разъемов.

Поэтапный порядок демонтажа

Отсоединение колес: Снимите колеса, предварительно ослабив крепеж. Отложите их в чистое место без риска деформации.
Демонтаж амортизаторов: Открутите верхние крепления гаражным ключом через подкапотное пространство, затем снимите нижние болты через колесные арки.
Снятие пружин: Установите стяжки витков, после чего последовательно ослабьте рычаги. Используйте домкрат для плавного разгружения подрамника.
Отсоединение тяг: Выкрутите болты стабилизатора поперечной устойчивости и рулевых наконечников, маркируя позиции для корректной установки новой системы.
Удаление опорных элементов: Демонтируйте крепления балки моста (передней/задней), контролируя сохранность растяжек и кронштейнов.

После снятия всех узлов очистите места монтажа новой системы от грязи и окислов. Проверьте состояние сайлентблоков и шаровых опор – поврежденные детали подлежат замене при сборке. Зафиксируйте снятые болты по группам для последовательной установки пневмоподушек.

Монтаж пневмобаллонов: пошаговая последовательность действий

Предварительно убедитесь в наличии всех компонентов комплекта: пневмобаллонов, монтажных пластин, крепежа, воздушных магистралей и фитингов. Проверьте совместимость деталей с моделью УАЗ Патриот (например, для задней оси типа "Спайсер" или редукторной).

Подготовьте инструменты: домкрат, баллонный ключ, трещоточный набор, отвертки, пассатижи, резак для труб, насос для подкачки шин. Обеспечьте безопасность – зафиксируйте автомобиль на ровной поверхности противооткатными упорами.

Снимите колесо на оси установки, обеспечив доступ к штатному амортизатору и пружине.
Демонтируйте верхний крепеж амортизатора, используя трещотку с удлинителем и головкой подходящего размера.
Ослабьте крепления заднего моста (для задней подвески): снимите нижнее крепление амортизатора и растяжку реактивной тяги.
Приподнимите раму домкратом, чтобы вывесить мост – это обеспечит свободное опускание рессор.
Извлеките штатную пружину, аккуратно сдвинув её вниз после снятия нагрузки.
Установите опорный стакан пневмобаллона вместо демонтированной пружины. Закрепите его нижнюю часть на посадочном месте штатными болтами.
Вставьте пневмобаллон в стакан, совместив его шток с монтажной пластиной. Проверьте отсутствие перекосов. Наденьте верхнюю монтажную пластину на шток баллона и закрепите гайкой.
Подсоедините воздушную магистраль к ниппелю баллона. Проложите трубку вдож по сохранению от перегибов и контакта с подвижными деталями.
Соберите подвеску в обратном порядке: опустите домкрат чтобы мост встал на место, затяните все крепления реактивных тяг и амортизатора с рекомендуемым моментом. Установите колесо.
Проверьте работоспособность: подключите воздушную линию к компрессору, создайте давление 0.8-1.5 бар. Убедитесь в отсутствии утечек, плавности хода баллона и равномерности подъёма кузова.

Установка компрессора и воздушных магистралей в УАЗ Патриот

Монтаж компрессора требует тщательного подбора места для защиты от влаги, грязи и перегрева. Часто его устанавливают в подкапотном пространстве на специально изготовленном кронштейне либо внутри кузова/багажника. Крепление должно быть надежным, чтобы компрессор не вибрировал. Необходимо обеспечить теплоизоляцию от двигателя или выпускного коллектора.

После фиксации компрессора монтируют осушитель воздуха: он встраивается в магистраль сразу после компрессора либо интегрируется непосредственно в блок с клапанами управления. Далее устанавливают воздушные ресиверы для накопления сжатого воздуха. Для эффективной работы системы рекомендуется минимум 6 литров емкости ресиверов на ось. Ресиверы монтируют в защищенных местах под рамой или кузовом.

Основные этапы подключения компрессора:

Подведите надежную подачу постоянного питания «+12В» с кузова напрямую через предохранитель подходящего номинала к реле компрессора.
Заземление выполните непосредственно на кузов в месте установки компрессора (обеспечьте чистый металлический контакт).
Подключите управляющий сигнал от блока управления подвески к катушке реле компрессора.
От компрессора шлангом подайте воздух на вход осушителя.
Выход осушителя подключите ко входам воздушных ресиверов.
Выход ресивера (или ресиверов) через блок клапанов подключите ко входам всех штатных пневмопружин.

Прокладка воздушных магистралей:

Медные трубки: Используйте монтажные скобы для фиксации к раме и кузову с шагом 40-60см, избегайте острых граней. Запрещена совместная прокладка с электропроводкой!
Пластиковые шланги: Применяйте только специализированные пневматические армированные шланги EPDM/PU диаметром 4-6мм (типа IV06-04). Обеспечьте защиту в местах возможного контакта с подвижными элементами рукавами или гофрой.
Все соединения: Требуют использования цанговых фитингов или штуцеров типа Push-to-Connect соответствующего диаметра и тщательной протяжки. Рекомендуется использование фиксатора резьбы типа Loctite.
Критически важно: Трассировать магистрали вдали от выпускной системы, горячих частей двигателя и вращающихся деталей трансмиссии и рулевых тяг.

Контроль установки

Обязателен манометр для контроля давления в системе питания компрессора.
После монтажа всей системы требуется обязательная проверка герметичности всех соединений малом компрессора.

Типовые номиналы автокомпонентов
Компонент	Минимальное требование для УАЗ Патриот
Объем ресивера	6 литров на ось
Диаметр воздушных шлангов	4-6 мм
Рабочее давление компрессора	Не менее 8 атм

Монтаж блока управления и датчиков уровня

Выбор места установки блока управления зависит от конструкции пневмоподвески. Чаще всего его монтируют под капотом в зоне, защищённой от влаги, вибраций и высоких температур. Используйте штатные крепления или специальные кронштейны из комплекта, обеспечив надёжную фиксацию корпуса. Подключение питания выполняется через предохранитель к аккумулятору, строго соблюдая полярность.

Датчики уровня устанавливаются на передней/задней осях пружин или рычагах подвески. Кронштейны датчиков крепятся к кузову саморезами или болтовыми соединениями после точной регулировки угла наклона. Штоки датчиков соединяются с подвеской посредством штанг или тросиков, исключая перекосы при ходе сжатия/отбоя. Проводка протягивается через гофру вдоль рамы с фиксацией хомутами, избегая соседства с подвижными деталями и горячими узлами.

Последовательность подключения проводки

Компрессор и ресивер: Подключение силовых кабелей блока к клеммам компрессора и манометра ресивера.
Датчики: Соединение разъёмов датчиков уровня с соответствующими портами на блоке, соблюдая маркировку осей.
Панель управления: Монтаж кнопочного пульта в салоне (чаще – возле рулевой колонки), подключение штекера к главному модулю.
CAN-шина (для интегрированных систем): Соединение с бортовой сетью через переходник OBD-II для синхронизации с приборной панелью.

Что проверить после монтажа	Критерий правильной работы
Кабель-каналы и хомуты	Отсутствие провисов и контакта с элементами ходовой части или глушителем
Показания уровня	Совпадение фактического клиренса автомобиля с данными на экране блока управления
Реакция компрессора	Автоматический запуск при изменении позиции подвески через пульт, отсутствие перегрева

Важно! Калибровка датчиков через ПО (при наличии) обязательна для точного позиционирования кузова. Неверная настройка приведёт к ошибкам системы и ускоренному износу пневмобаллонов. Изолируйте все соединения термоусадочной трубкой для защиты от окисления.

Прокладка воздушных линий: надежная защита от перетирания

Воздушные магистрали – ключевой элемент пневмоподвески, подверженный риску механических повреждений при движении внедорожника. Каналы от компрессора до пневмоэлементов проходят через сложные трассы вблизи узлов шасси, кузова или колесных арок, где трение о металл или хомуты может привести к порезам и утечкам воздуха. Надежная изоляция линий критична для бесперебойной работы системы и безопасности эксплуатации.

Неправильная фиксация или неподходящие материалы защиты вызовут преждевременный износ и отказ подвески. Требуется использовать специализированные решения, обеспечивающие стойкость к трению, вибрациям, грязи и температурным перепадам, характерным для эксплуатации УАЗ Патриот в тяжелых условиях. Особое внимание уделяется участкам, где шланги пересекаются с рамой, проходят сквозь кузовные отверстия или крепятся рядом с рычагами подвески.

Основные методы и материалы для защиты

Пружинные бронечехлы (Spiral Wrap): Гибкая металлическая или пластиковая спираль, надеваемая поверх шланга, принимает на себя механические воздействия. Идеальна для сложных изгибов.
Короба и кабель-каналы: Жесткие пластиковые лотки для протяжки нескольких линий вдоль рамы, полностью исключающие контакт с острыми кромками.
Термоусадка с оплеткой: Двухслойная защита: внутренняя армирующая оплетка из нержавеющей стали или кевлара и внешняя термоусадочная трубка, блокирующая абразивное воздействие.
Разделительные втулки и гильзы: Резиновые или полиуретановые кольца, устанавливаемые в местах прохода шланга сквозь металлические перегородки или отверстия в кузове.

Материал	Плюсы	Минусы
Пружинные чехлы	Гибкость, ремонтопригодность, стойкость к ударам	Может набиваться грязь, шум при вибрации
Кабель-каналы	Максимальная защита группы шлангов, чистая прокладка	Сложнее монтаж, требует больше места
Термоусадка с оплеткой	Высокая стойкость к истиранию, герметичность	Одноразовый монтаж, высокая стоимость

Важно: Любая защита должна сопровождаться правильным креплением шлангов через каждые 30-50 см виброизолирующими хомутами с мягкими прокладками, исключающими пережим и вибрационное истирание. После установки обязательна проверка на отсутствие натяжения и контакта с подвижными элементами подвески при полном ходе отбоя и сжатия.

Настройка и калибровка системы после установки компонентов

После монтажа всех элементов пневмоподвески (баллонов, компрессора, ресивера, датчиков уровня кузова и блока управления) выполняется калибровка, обеспечивающая синхронную работу системы. В первую очередь проверяется герметичность контуров принудительной накачкой до 8-10 атм с обработкой мыльным раствором всех соединений. Далее компрессор и ресивер тестируются в автономном режиме: засекается время заполнения до рабочего давления (обычно 8-12 атм) и контролируется скорость падения при отключении питания.

Программирование электронного блока управления (ЭБУ) осуществляется через диагностический разъем с помощью специализированного ПО (напр., Firestone Ride-Rite или комплектного софта производителя). Задаются критические параметры: максимальное/минимальное давление в баллонах, скорость подъема/опускания, пороги срабатывания компрессора, а также целевая высота кузова для предустановленных режимов дорога/бездорожье/погрузка.

Этапы процедуры калибровки:

Установка автомобиля на ровную площадку с разгрузкой подвески (домкрат не используется)
Настройка нулевых значений датчиков уровня кузова в "стандартном" положении (заводская высота)
Поэтапный подъем осей с фиксацией значений давления для позиций:
- Низкая стойка (парковка/трасса)
- Норма (рекомендованная производителем)
- Высокая стойка (бездорожье)
Калибровка алгоритмов стабилизации: ЭБУ обучается распознавать крены при маневрировании для автоматической компенсации

Важно:

При изменении рекомендаций производителя настройки сохраняются в отдельный профиль
Погрешность высот между осями не должна превышать 5 мм (±3%)

Параметр	Диапазон регулировки	Эффект нарушения
Скорость подъема	3-7 сек/100 мм	Пробой баллонов или перегрев компрессора
Гистерезис срабатывания	0.2-0.5 атм	Частый запуск компрессора или проседание кузова

Финишная проверка включает имитацию нагрузок: добавляется 100-400 кг в багажник при контроле автоматического выравнивания. Тестируются все режимы с замерами времени реакции (оптимально – 2-4 сек на коррекцию крена). Несоответствия требуют перепрошивки датчиков уровня. После 500 км пробега обязательна повторная диагностика протечек и параметров ЭБУ.

Обязательная проверка герметичности всех соединений

После завершения установки всех компонентов пневмоподвески на УАЗ Патриот – пневмоподушек, ресивера, компрессора, трубок ПВД (пневмопроводов высокого давления), клапанов и соединений магистралей низкого давления – абсолютно критически необходимо выполнить тщательную проверку герметичности всей системы. Любая, даже самая незначительная, утечка воздуха неизбежно приводит к некорректной работе подвески: потере давления в ресивере, снижению давления в подушках, постоянной перегрузке компрессора и, в итоге, к выходу дорогостоящих компонентов из строя.

Процесс тестирования герметичности следует проводить при работающем двигателе, чтобы компрессор смог создать в системе номинальное рабочее давление (обычно 8-12 бар). Опытные установщики и пользователи настоятельно рекомендуют проверять систему при давлении, даже немного превышающем обычное рабочее - до 10-12 бар - так как течи могут проявиться только под повышенной нагрузкой.

Основные моменты проверки герметичности

Средство обнаружения: Самый эффективный и доступный способ – использование густого мыльного раствора (воды с моющим средством). Раствор обильно наносится кистью или пульверизатором на все без исключения точки соединений.
Ключевые точки контроля (где наиболее вероятны утечки):
- Все фитинги (резьбовые соединения) на пневмоподушках.
- Фитинги и места врезок на ресивере (баллоне для воздуха).
- Клапана (соленоиды), особенно места их крепления к ресиверу и подключения фитингов.
- Точки соединения медных/полимерных трубок ПВД с фитингами на пневмоподушках, клапанах, ресивере и компрессоре.
- Стыки между трубок, если применяются соединительные муфты.
- Все штуцеры клапана управления компрессором (блока подготовки воздуха) – подвод питания, выход в ресивер, атмосферный выход.
- Трубки магистрали низкого давления от компрессора к осушителю/клапану и от осушителя к ресиверу (если применимо).
- Стык между верхней и нижней чашей пневмоподушки и поршнем (резиновый сильфон) – у новых подушек встречается редко, но проверить обязательно.

Тщательно осматривайте каждую обработанную раствором точку в течение нескольких минут. Появление пузырей любого размера – четкий сигнал об утечке. Все обнаруженные течи необходимо немедленно устранить. Обычно это требует перебора соединения (замены уплотнительного кольца, подтяжки фитинга с осторожностью, чтобы не сорвать резьбу или не повредить трубку, герметизации соединений магистралей низкого давления). Используйте только качественные специализированные силиконовые смазки и уплотнительные кольца, предназначенные для пневмосистем.

Тестовый выезд: как проверить работу пневмоподвески

Тестовый выезд должен охватывать различные дорожные условия для оценки работоспособности системы. Начните с визуального осмотра пневмоэлементов и соединений при выключенном двигателе: убедитесь в отсутствии перегибов магистралей, повреждений воздушных баллонов или подтёков на фитингах. Проверьте стартовое давление в ресивере и пневмоподушках через манометр системы.

До начала движения отрегулируйте клиренс с помощью блока управления, фиксируя время заполнения баллонов и стабильность удержания заданной высоты. Удостоверьтесь в отсутствии шипящих звуков возле пневмостоек и равномерном подъёме/опускании всех углов кузова. Контролируйте показания датчиков уровня (если установлены).

Этапы диагностики в дорожных условиях

Движение по ровному покрытию:
- Разгонитесь до 60–70 км/ч на асфальте.
- Отслеживайте крены в поворотах и реакцию на лёгкие неровности.
- Норма: плавная работа без жёстких ударов, посторонних скрипов или стуков.
Проезд препятствий:
- Преодолейте «лежачих полицейских» (15–20 км/ч).
- Имитируйте серьёзное бездорожье – трамвайные пути, глубокие ямы (5–10 км/ч).
- Тревожные признаки: пробои подвески, раскачка кузова, медленное восстановление уровня.
Проверка динамической регулировки:
- Измените высоту в движении на минимальной скорости.
- Зафиксируйте время отклика и плавность адаптации к дорожному рельефу.

После остановки: Сразу осмотрите элементы подвески на предмет утечек воздуха, проверьте нагревание компрессора. Проанализируйте равномерность посадки автомобиля – разница высот между углами не должна превышать 5–7 мм. Любое шипение или падение давления за 10 минут сигнализирует о негерметичности.

Плюс: Возможность оперативно изменять клиренс УАЗ Патриот

Главное преимущество пневматической подвески – мгновенная регулировка дорожного просвета без остановки автомобиля. Система позволяет за несколько секунд поднять кузов для преодоления бездорожья или опустить его для движения по шоссе, адаптируясь к дорожным условиям в реальном времени.

Плавность регулировки сохраняет устойчивость даже при полной загрузке, а диапазон изменений клиренса достигает 10–12 см в зависимости от комплектации. Это радикально расширяет эксплуатационные возможности машины по сравнению со штатной рессорной подвеской.

Ключевые применения

Бездорожье: подъём клиренса для преодоления канав, камней или глубокой грязи
Скоростной режим: снижение центра тяжести для улучшения управляемости и снижения расхода топлива
Погрузка: автоматическая компенсация просадки кузова при полной загрузке
Парковка: опускание до минимального значения для упрощения посадки

Управление реализовано через кнопочный блок в салоне или мобильное приложение, что гарантирует комфорт эксплуатации в любых сценариях.

Плюс: Значительное повышение плавности хода на неровностях

Пневматические баллоны, заменившие традиционные рессоры УАЗ Патриот, эффективно амортизируют удары от ухабов, ям и каменистых участков за счёт сжатия воздуха внутри упругих элементов. Энергоемкость пневмоподвески существенно выше, чем у рессорной, что позволяет плавно поглощать даже резкие вертикальные нагрузки и гасить колебания кузова после проезда препятствий.

Передача вибраций и толчков на рулевое колесо заметно снижается: водитель ощущает мягкую, "легковую" реакцию подвески вместо характерной жёсткой тряски. Пассажиры получают комфорт при длительном движении по разбитым дорогам – удары при наезде на неровности становятся предсказуемыми и не вызывают дискомфорта.

Ключевые факторы улучшения:

Адаптивность пневмобаллонов – воздух регулирует жёсткость в зависимости от дорожных условий
Уменьшение остаточных колебаний – кузов быстрее стабилизируется после проезда неровности
Снижение ударной нагрузки на раму – баллоны изолируют приводимые передачи вибраций от трансмиссии

Владельцы в отзывах отмечают, что автомобиль перестаёт "дробить" на мелких колдобинах, а проселочные дороги и "стиральная доска" преодолеваются без тряски, характерной для стандартной подвески.

Плюс: Стабилизация автомобиля при загрузке и буксировке

Значительно повышается устойчивость и управляемость автомобиля при значительной загрузке салона или багажника. Без корректирующей системы подвески задняя часть УАЗ Патриота проседает, смещая центр тяжести вперед и вверх, что ухудшает сцепление передних колес с дорогой и увеличивает риск заноса задней оси на поворотах или при торможении.

При наличии буксируемого прицепа пневмоподвеска компенсирует часть его вертикальной нагрузки на фаркоп. Это позволяет сохранить или даже немного приподнять задок Патриота до нормального положения, сохраняя оптимальную геометрию передних фар для освещения дороги и стабилизируя угол наклона кузова, что критически важно для безопасной тяги.

Главные преимущества:

Автоматическое выравнивание: Система поддерживает заданную высоту кузова вне зависимости от нагрузки в багажнике или на прицепе.
Сохранение клиренса: Предотвращает серьезное проседание задней части, обеспечивая необходимый дорожный просвет для преодоления неровностей даже с грузом.
Безопасность рулежки: Минимально изменяется развесовка по осям, поддерживается оптимальная геометрия подвески и рулевого управления, что резко снижает риск потери управляемости на скорости и вероятность аквапланирования передних колес.
Разгрузка рессор: Пневмобаллоны принимают на себя часть вертикальной нагрузки, разгружая штатные рессоры и снижая их деформацию при работе в перегруженном состоянии.

Плюс: Возможность выравнивания кузова на наклонной поверхности

Функция выравнивания позволяет компенсировать крен кузова УАЗ Патриот при парковке на уклоне путём регулировки давления в пневмобаллонах. Водитель с помощью блока управления принудительно увеличивает подачу воздуха в подушки с нижней стороны склона и снижает с противоположной, добиваясь строго горизонтального положения рамы и кузова независимо от рельефа.

Автоматическое или ручное выравнивание устраняет дискомфорт при использовании автомобиля как мобильного лагеря: предотвращает смещение груза в салоне, обеспечивает устойчивость плиты или холодильника, создаёт ровную поверхность для сна и минимизирует нагрузку на дверные уплотнители. Технология особенно ценна при эксплуатации Патриота на бездорожье, где идеальные площадки для стоянки встречаются редко.

Минус: Высокая стоимость комплекта и работ по установке

Цена комплекта пневмоподвески для УАЗ Патриот начинается от 100 000 рублей за базовые решения премиальных брендов (например, Dunlop или Firestone), а топовые системы с электронным управлением достигают 250 000 рублей и более. К этому добавляются расходы на профессиональный монтаж, составляющие 30–60 тысяч рублей, в зависимости от сложности выбранной конфигурации и ценовой политики сервиса.

Суммарные затраты в 130–310 тысяч рублей многократно превосходят стоимость заводской рессорной подвески (15–50 тысяч за полный ремкоплект с амортизаторами), делая окупаемость системы крайне длительной даже при активной эксплуатации автомобиля в тяжелых условиях. Дополнительным финансовым бременем становятся обязательные адаптации: доработка пневмоподушек под арки колес, установка компрессора, монтаж дополнительной проводки.

Компонент системы	Диапазон цен (руб)	Логистика/Адаптация
Полный комплект (подушки, компрессор)	100 000–250 000	До 3 недель под заказ
Электроклапанный блок	25 000–40 000	Требует места под "капот"
Пульт управления	10 000–25 000	Монтаж в салон
Профессиональная установка	30 000–60 000	3–5 дней работы СТО

Минус: Снижение надежности по сравнению со штатой подвеской

Основной недостаток замены штатных рессор на пневмоподвеску заключается в очевидном снижении общей надежности конструкции. Штатная рессорная система УАЗ Патриот обладает предельной простотой – металлические рессоры практически не имеют точек отказа, не боятся ударов, грязи или экстремальных температур. Пневмоподвеска же вводит сложный узел из множества уязвимых компонентов: компрессор, электромагнитные клапаны, воздушные магистрали, резиновые сильфоны (пневмобаллоны) и электронный блок управления.

Каждый из этих элементов становится потенциальным источником проблем: резиновые баллоны уязвимы к проколам и порезам о камни или ветки на бездорожье; воздушные трубки могут перетереться или пострадать от перепадов температур; компрессор и клапаны требуют стабильного электропитания и боятся влаги/грязи; соединения теряют герметичность из-за вибраций. Даже временный сбой электроники парализует регулировки уровня кузова. Чем сложнее система, тем выше вероятность отказа в критический момент.

Ключевые риски снижения надежности:

Повышенная уязвимость элементов: Резиновые баллоны легко повреждаются острыми камнями, корнями или мусором; трубки и проводка страдают от вибраций и перетирания.
Зависимость от электроники: Поломка датчиков, контроллера или предохранителей полностью лишает возможности регулировать клиренс.
Герметичность системы: Утечки воздуха в магистралях, соединениях или самих пневмоподушках приводят к "проседанию" авто и перегрузке компрессора.
Чувствительность к внешним условиям: Влага, грязь, реагенты и экстремальные температуры (-30°C и ниже) ускоряют износ резины и коррозию металлических деталей.
Необходимость регулярного обслуживания: Требует постоянного контроля давления, состояния трубок и соединений, чистки компрессора – штатная подвеска таких затрат не предполагает.

Последствия для эксплуатации: В долгосрочной перспективе пневмосистема проявляет себя капризнее "железных" рессор. Особенно критично это в условиях бездорожья – повреждение баллона в глухой местности превращается в серьезную проблему. Риск непредвиденного отказа возрастает пропорционально сложности маршрута и снижению температуры.

Необходимость регулярного обслуживания системы

Пневмоподвеска требует систематических проверок из-за сложной конструкции с множеством компонентов: компрессор, ресивер, воздушные магистрали, электронные датчики и пневмоподушки. Пренебрежение техобслуживанием приводит к ускоренному износу элементов и внезапным отказам. Владельцу необходимо закладывать дополнительные расходы на диагностику и замену расходников.

Ключевые процедуры включают ежегодную проверку герметичности системы, замену воздушных фильтров компрессора (каждые 10-15 тыс. км) и контроль уровня масла в нем. Наиболее уязвимы резиновые элементы (подушки, уплотнители), деградирующие под воздействием грязи, реагентов и перепадов температур, что требует их замены каждые 1.5-3 года в зависимости от условий эксплуатации.

Последствия отсутствия обслуживания:

Протечки воздуха: Повреждённые пневмоэлементы или треснувшие трубопроводы вызывают неравномерное проседание кузова
Перегрев компрессора: Забитый фильтр приводит к перегрузкам и преждевременному выходу из строя
Коррозия ресивера: Скопление конденсата без своевременного слива вызывает ржавчину и разгерметизацию
Отказ электроники: Загрязнение датчиков уровня кузова искажает показания

Итог: Регулярное обслуживание увеличивает срок службы системы в 2-3 раза, но превращает подвеску в объект постоянного контроля, что особенно неудобно в условиях бездорожья или длительных экспедиций.

Пневмоподвеска на УАЗ Патриот: минус – риск замерзания конденсата

Главная проблема зимней эксплуатации – образование конденсата внутри баллонов и воздушных патрубков пневмосистемы. При отрицательных температурах вода кристаллизуется, создавая ледяные пробки, блокирующие проход воздуха.

Это приводит к критическим сбоям: клапаны заклинивают из-за обледенения, компрессор перегружается при попытке заполнить контур, а отдельные элементы подвески теряют подвижность. Особенно опасна полная блокировка контуров при резком похолодании – автомобиль может "осесть" на грунт в неподвижном состоянии.

Основные последствия

Деформация магистралей – лёд расширяет пластиковые трубки, провоцируя трещины;
Выход из строя клапанов – механические элементы управления заклинивают;
Перегрев компрессора – при длительном холостом прокачивании заблокированной системы;
Разгерметизация пневмобаллонов – ледяные кристаллы повреждают резиновые внутренности.

Для минимизации рисков обязательны предзимние меры: установка осушителя воздуха в пневмосистеме, регулярная замена фильтров, использование авиационного антифриза для контуров. Без устранения влаги даже качественные комплекты (Air Lift, Dunlop) подвержены отказам.

Минус: Сложность ремонта пневмоподвески в полевых условиях

Основная проблема связана с необходимостью специализированного оборудования для диагностики и восстановления повреждённых компонентов. Прокол или разрыв пневматической подушки, утечка в магистралях, выход из строя компрессора или электронного блока управления требуют не просто временного "латания", а точного выявления источника неисправности и профессионального ремонта с применением специфических инструментов и расходников.

Вдали от сервисных центров владелец УАЗ Патриот столкнётся с критическими ограничениями:

Недоступность элементов для оперативной замены: Пневмобаллоны, втулки арматуры, секретная резина магистралей и кольца клапанов представляют собой специфичные запчасти, которые редко берут с собой в запас.
Сложность экспресс-времонта повреждений магистралей: Устранение утечек в пластиковых или композитных трубках высокого давления требует специальных пресс-фитингов и опрессовочного инструмента, что маловыполнимо без мастерской.
Зависимость от электропитания: Авария компрессора, ресивера или клапанного блока блокирует регулировку и движение – для их замены или настройки требуется как минимум диагностический сканер, электромонтажный инструмент и 12В-тестер.
Риск некорректного восстановления: Самостоятельные попытки "подручными средствами" могут привести к полному выходу дорогостоящих узлов из строя (например, попадание грязи в пневмосистему при кустарном вскрытии компрессора).

Этот минус особенно критичен для бездорожья: в отличие от простой замены рессоры или амортизатора, даже мелкая неисправность в пневматическом контуре способна оставить автомобиль без хода на сложном рельефе.

Как изменяется эксплуатация Патриота с пневмоподвеской зимой

Зимой пневмоподвеска на УАЗ Патриот требует регулярной проверки давления в пневмобаллонах из-за температурного сжатия воздуха, и использования морозостойкого осушителя в системе для предотвращения конденсата и обледенения магистралей.

Требуется осторожность при езде по глубокому снегу: при динамичных перепадах клиренса снежная масса может набиваться в арки колес или повреждать пневмоэлементы, особенно при перемещении с высоких позиций на низкие.

Особенности управления

Повышается устойчивость при движении по укатанному снегу и льду благодаря тонкой настройке высоты кузова и жёсткости подвески.
Возникают риски заноса на обледенелых склонах при резком изменении дорожного просвета во время движения – необходима плавная регулировка.
Упрощаются работы с грузом: прицеп прицепляется быстрее за счёт опускания задней части на минимальный клиренс.

Технические нюансы

Элемент	Зимняя специфика
Компрессор	Ускоренный износ из-за частых циклов подкачки в мороз; обязателен гаражированный обогрев
Армированные шланги	При −25°C и ниже теряют эластичность; риск появления микротрещин

Плюсы:
- Борьба с проседанием подвески при загруженном салоне дровами или снаряжением
- Корректировка клиренса для преодоления снежных валов без риска "сесть на брюхо"
Минусы:
- Резкое снижение энергоэффективности: шторка радиатора не спасает от переохлаждения компрессора
- Дополнительные точки обледенения в местах соединений пневмошлангов

Особенности сервиса

В отзывах отмечают частый ремонт сайлентблоков из-за их перегрузки жёсткими пневмобаллонами на морозе. Грязь и реагенты ускоряют коррозию кронштейнов – необходима антикоррозийная обработка узлов перед зимой.

Мнения о влиянии пневмоподвески на проходимость УАЗ Патриот разделяются. Одни владельцы утверждают, что возможность регулировки клиренса позволяет легче преодолевать препятствия: на повышении дорожного просвета машина реже цепляется днищем, а при спущенных баллонах достигается лучший контакт колёс с грунтом. Отмечается также стабилизация внедорожника на косогорах за счёт автоматического выравнивания кузова, что снижает риск опрокидывания на сложном рельефе.

Скептики указывают на риски повреждения пневмосистемы (проколы баллонов, обрывы магистралей) в условиях тяжёлого бездорожья, что приведёт к полной потере подвижности. Подчёркивается недостаточная надёжность штатных компрессоров в продолжительных экстремальных нагрузках, а также снижение артикуляции мостов из-за конструктивных ограничений пневмоэлементов. Некоторые эксперты отмечают, что для соревновательного преодоления болот или "перемётов" классическая рессорная подвеска остаётся предпочтительнее.

Влияет ли система на проходимость внедорожника: мнения

Аргументы сторонников улучшения проходимости

Адаптивность клиренса: прохождение глубокой колеи без зацепов днищем на поднятой подвеске
Улучшенное сцепление: принудительное прижатие колёс к грунту путём снижения давления
Равномерное распределение нагрузки: автоматическое выравнивание при перекосах (особенно с датчиками уровня)

Контраргументы критиков

Фактор риска	Последствия для проходимости
Повреждение пневмобаллона острыми камнями/корнями	Блокировка колеса или полная остановка
Обледенение шлангов в зимних условиях	Отказ системы регулировки клиренса
Загрязнение компрессора при глубоких бродах	Потеря функционала поднятия подвески

Практический опыт владельцев показывает, что для экспедиционной эксплуатации преимущества перевешивают недостатки, но для экстремального триала система требует серьёзной доработки: установки защиты баллонов, дублирования воздушных магистралей и влагозащиты компрессора.

Отзыв: Опыт эксплуатации пневмоподвески на асфальте и бездорожье

Асфальтное покрытие: На трассе пневмоподвеска обеспечивает превосходный комфорт: микропросечки гасятся мягко, крены в поворотах минимальны. При постоянной загрузке (прицеп, багаж) особенно ценится возможность оперативной регулировки клиренса. При этом на высоких скоростях может ощущаться "ватность" руля и скачки давления в баллонах при резких манёврах. Расход топлива при смещённом центре тяжести возрастает на 0.8–1.2 л/100 км из-за аэродинамики.

Бездорожье: На грунтовке и грязи гибкая адаптация подвески к рельефу радикально улучшает проходимость – артикуляция мостов превышает заводскую на 15–20%. На высоте 320 мм камни и броды преодолеваются уверенно. Однако эксплуатация требует осторожности: уязвимы пневмобаллоны к порезам корнями или щебнем, компрессор может перегреваться при долгом удержании максимума клиренса в глинистой местности, а система чувствительна к обледенению трубопроводов зимой.

Ключевые риски: Обязательна установка металличсеких чехлов-гофр на баллоны и защита компрессора под пробег. Плановые проверки ресивера на влагозащиту – каждое ТО.

Отзыв: Надежность заводских комплектов vs самодельных решений

Заводские комплекты пневмоподвески для УАЗ Патриот получают высокие оценки за стабильность и безотказность. Владельцы подчеркивают, что штатные инженерные решения полностью адаптированы под конструкцию автомобиля, проходят цикл испытаний и исключают ошибки совместимости. Наиболее частые положительные упоминания касаются герметичности соединений и стойкости компрессоров к перегрузкам.

Самодельные варианты вызывают споры: энтузиасты хвалят их за гибкость настройки и цену в 1.5 раза ниже заводской, но практика выявляет проблемы. Типичные жалобы включают некачественную пайку воздушных магистралей, деформацию самодельных кронштейнов и отсутствие резерва по давлению у универсальных ресиверов. Многие отмечают, что "гаражные" системы требуют постоянных доработок даже после установки.

Сравнение по ключевым аспектам

Критерий	Заводской комплект	Самодельное решение
Ресурс до ремонта	70–100 тыс. км	15–40 тыс. км
Зимняя эксплуатация	Беспроблемная (конденсатоотвод)	Частые примерзания клапанов
Гарантия на узлы	Официальная (2–3 года)	Отсутствует

Критические замечания: Владельцы самоделок сталкиваются с внезапными отказами на бездорожье – чаще всего виной компоновка "солянки" из разнородных компонентов. Например, использование китайских пневмоподушек, не рассчитанных на массу Патриота, приводит к их разрушению на ухабах. Заводские аналоги успешно проходят аналогичные нагрузки благодаря специфической конструкции манжет.

Типичные проблемы самодельных установок:
- Коррозия трубок из-за ошибок при выборе материалов
- Разбалансировка осей при некорректной регулировке
- Перегрев компрессоров малой мощности
Сильные стороны кустарных решений:
- Возможность выбора отдельных премиум-компонентов
- Кастомизация клиренса и жесткости по осям
- Ремонтопригодность подручными средствами

Практический вывод пользователей: для ежедневной и экстремальной эксплуатации однозначно лидируют заводские комплекты. Однако для редких выездов на природу разумно собранная самоделка из проверенных брендовых деталей (AMK, Firestone) может стать рациональным компромиссом.

Заметность экономии при самостоятельной установке пневмоподвески УАЗ Патриот

Большинство отзывов указывает на существенную разницу в бюджете между самостоятельным монтажом и обращением в сервис. Затраты на комплект качественной пневмоподвески колеблются в пределах 70–120 тысяч рублей, тогда как профессиональная установка добавляет к этой сумме ещё 35–60 тысяч рублей. Учитывая высокий порог стоимости работ, самостоятельная сборка большинством владельцев воспринимается как оправданная финансовая экономия.

Экономический эффект проявляется в комплексе: помимо возросшей доступности пневматики, автовладелец приобретает детальное знание конструкции, что упрощает дальнейшие диагностику и ремонт. Однако отмечены компромиссы ‒ танталовы моральные издержки, связанные с необходимостью досконально изучать тему, риском ошибок и потерей времени. Трудозатраты на грамотную установку (с учётом дня проектирования и до трёх дней сборки) для неопытного мастера нередко превосходят ожидания.

Ключевые факторы, влияющие на заметность экономии:

Опыт в ремонте: Специалисты демонстрировали экономию до 100% от стоимости установки.
Наличие инструмента: Покупка/аренда компрессора, ключей и домкратов снизит преимущество.
Тип комплекта: Бюджетные системы (на два контура) проще в монтаже, но могут требовать дорогостоящих доработок позже.

Критерий	Сервисная установка	Самостоятельная работа
Средние затраты (руб.)	105 000 – 180 000	70 000 – 130 000
Сроки завершения	1-2 дня	2-4 дня
Финансовый выигрыш	-	До 50% от бюджета проекта

Важная ремарка: 20-25% пользователей упоминают о косвенных расходах (переделка брака, замена повреждённых при сборке элементов), которые нивелируют часть экономии. Решающую роль играет грамотность инсталляции ‒ неудачная установка влечёт затраты на ремонт ходовой в среднесрочной перспективе.

Сравнение с другими видами тюнинга подвески "Патриота"

Сравнение с другими видами тюнинга подвески

Выбор тюнинга для штатной рессорной подвески УАЗ Патриота широк: добавление комплекта листов, установка антиклевков, замена на более жесткие рессоры, переход на пружинную подвеску (заднюю или комбинированную/полную на отдельных системах типа АКБ), монтаж гидравлических усиленных стоек или пневмосистемы. Каждый подход решает определенные проблемы штатной подвески (слишком мягкая/слишком жесткая, нерегулируемая грузоподъемность, низкая энергоемкость), но обладает своей спецификой.

Пневмоподвеска выделяется среди других вариантов возможностью динамической регулировки клиренса и жесткости. Это принципиально иной уровень настройки под нагрузку и дорожные условия по сравнению со статичными решениями вроде усиленных рессор. Главный конкурент по функционалу регулировки – гидравлика, но она значительно сложнее для установки и обслуживания в гаражных условиях, а ее ресурс при тяжелом бездорожье также часто под вопросом.

Ключевые отличия пневматики от популярных альтернатив:

Рессоры (штатные, усиленные, комплекты): Максимально надежны и дешевы, отлично работают на сильных перекосах бездорожья. Минусы: клиренс и жесткость фиксированы, компромисс между комфортом без нагрузки и просадкой под грузом. Пневматика дает гибкую регулировку.
Задняя пружинная подвеска (АКБ и аналоги): Обеспечивает лучший комфорт на асфальте и небольших неровностях по сравнению с рессорами и пневмоподушками на бездорожье. Однако страдает от "пробоев" на крупных кочках, теряет стабильность под максимальной нагрузкой, а при сильных перекосах рискует "разгрузить" колесо. Пневматика в таких условиях стабильнее (грузам ниже уровень комфорта).
Гидравлика (усиленные стойки, сложные системы): Превосходит пневматику в скорости реакции и точности регулировки, позволяет реализовать очень агрессивную езду. Но ключевые недостатки: высокая стоимость всего комплекта и установки, меньшая ремонтопригодность в полевых условиях, сложная диагностика и обслуживание, больший нагрев при интенсивной работе. Пневма проще и дешевле.

Тип тюнинга	Регулируемость	Комфорт (асф.)	Надежность/Выживаемость	Стоимость (отн.)
Пневмоподвеска	Высокая	Отличный (настроечно)	Средняя (уязвимы подушки/магистрали)	Средне-высокая
Усиленные рессоры	Низкая	Средне-низкий	Высокая	Низкая
Задняя пружина (АКБ)	Очень низкая	Хороший (в основном)	Хорошая (риск провиса пружин)	Средняя
Гидравлика	Максимальная	Отличный (настроечно)	Средняя (сложность системы)	Очень высокая

Таким образом, отзывы отмечают пневмоподвеску как "золотую середину" между офф-роуд надежностью, комфортом по делам и возможностью подстройки. Ее главные преимущества – универсальность и относительно простая настройка своими руками; главные риски – морозостойкость уплотнений и целостность пневмоэлементов при экстремальном бездорожье (камни, корчи). Для чистого офф-роуда многие выбирают проверенные рессоры, для фокуса на комфорте и драйве – передовую гидравлику; пневма же часто становится выбором тех, кто ищет максимум адаптивности для постоянной эксплуатации в смешанных режимах.

Частые поломки компонентов и способы их устранения

Владельцы УАЗ Патриот с пневмоподвеской часто сталкиваются с выходом из строя конкретных узлов. Наиболее уязвимыми элементами системы являются пневмобаллоны, компрессор, блок управления и магистрали подачи воздуха. Отсутствие запчастей в рознице и необходимость сложной диагностики усложняют обслуживание.

Основные проблемы обычно возникают из-за эксплуатации в жестких условиях: попадание грязи и влаги в механизмы, перепады температур, постоянная вибрация и ударные нагрузки при езде по бездорожью. Неправильная настройка и ошибки монтажа также провоцируют преждевременные неисправности.

Перечень распространенных неисправностей и методы ремонта

1. Пневмобаллоны (резиновые сильфоны):

Проблема: Трещины, пробои от острых камней или веток, расслоение корда. Проявляются воздушной течью и проседанием кузова.
Решение: Замена баллона (парой для сохранения симметрии). Установка защитных кожухов из АБС-пластика.

2. Компрессор:

Проблема: Перегрев, износ поршневой группы, засорение впускного фильтра. Симптомы – медленный подъем кузова, непрерывная работа.
Решение: Очистка/замена воздушного фильтра компрессора. Установка дополнительного радиатора охлаждения. В случае поломки – замена или ремонт с порождкой дорогих аналогов.

3. Воздушные магистрали и фитинги:

Проблема: Перетирание трубок о элементы подвески, разгерметизация соединений, обмерзание зимой.
Решение: Перепрокладка трубок с использованием защитных гофр. Замена металлических фитингов на латунные. Установка влагоотделителя.

4. Датчики уровня кузова (потенциометры):

Проблема: Коррозия контактов, механическое повреждение рычагов, сбои калибровки.
Решение: Чистка электрических разъемов WD-40, замена датчика. Иногда помогает ручная коррекция положения кронштейнов.

Компонент	Признак поломки	Экстренные меры
Клапанный блок	Неравномерное срабатывание контуров, заклинивание	Продувка сжатым воздухом, замена неисправного соленоида
Резервный ресивер	Падение давления при заглушенном двигателе	Замена клапана сброса, поиск утечек мыльным раствором

Для минимизации отказов критично раз в сезон очищать узлы от грязи, проверять целостность пыльников и соединений. Использование оригинальных комплектующих или проверенных аналогов (например, Arnott) заметно повышает ресурс системы.

Задачи	Тип комплекта	Ключевые компоненты	Дополнительно
Город/легкий бездорожье	Базовая замена пружин	Передние пневмоэлементы, ручные клапаны	Компрессор на 150 PSI, манометры
Грузоперевозки	Полная замена подвески	4 пневмоэлемента, блок управления, датчики	Эжектор, усиленные кронштейны
Экстремальный офф-роуд	Профессиональный	Четырёхконтурная система, пневмотумбы	Защитные гофры, ресивер 10л+

Расходники и сервис: как часто требуется обслуживание системы

Пневмоподвеска УАЗ Патриот требует регулярного контроля и замены ключевых компонентов. Основные расходники включают воздушные баллоны, пневмоподушки (сильфоны), компрессор, осушитель, трубки высокого давления и электронные датчики. Регламент замены зависит от условий эксплуатации: для бездорожья и перегрузов интервалы сокращаются.

Профилактика включает визуальный осмотр узлов на повреждения, проверку герметичности системы и тестирование компрессора. Обязательна замена осушительного картриджа каждые 2–3 года – он защищает контур от влаги, вызывающей коррозию и заклинивание клапанов.

Перечень работ и интервалы обслуживания

Ежеквартально: чистка дренажа осушителя, проверка уровня конденсата в ресивере.
Каждые 30 000 км: диагностика компрессора, замена воздушного фильтра.
Каждые 2 года: обязательная замена осушительного картриджа.
Каждые 100 000 км: контроль ресурса подушек и баллонов (риск растрескивания резины).

Электронный блок управления и датчики уровня проверяют при каждой диагностике (раз в год). Эксперты настоятельно рекомендуют использовать только оригинальные комплектующие: нештатные аналоги сокращают ресурс системы вдвое. Средняя стоимость ТО в сервисе – 8 000–12 000 ₽ без учета замены сильфонов.

Компонент	Срок замены	Цена запчасти (₽)
Воздушный баллон (1 шт.)	≈150 000 км	15 000–22 000
Осушительный картридж	2–3 года	3 000–5 000
Комплект трубок	≈50 000 км	4 000–7 000

Важнейший фактор долговечности – герметичность контура. Утечки воздуха увеличивают нагрузку на компрессор, приводя к его преждевременному износу. Регулярное мытье манжет подушек водой без химии удлиняет их срок службы.

Основные рекомендации для будущих владельцев пневмоподвески

Тщательно выбирайте комплект: отдавайте предпочтение системам с защитой пневмоподушек от грязи и повреждений, а также проверенным производителям (например, Dunlop, Firestone). Убедитесь в совместимости конкретной модели с вашим УАЗ Патриот, учитывая год выпуска и модификацию.

Не экономьте на монтаже: установку доверяйте специалистам, знакомым с нюансами внедорожников. Обязательно требуйте точной регулировки датчиков уровня кузова, балансировки пневмолиний и тестовой настройки компрессора для исключения утечек.

Ключевые аспекты эксплуатации:

Регулярная диагностика: ежемесячно проверяйте герметичность магистралей, состояние пневмобаллонов (трещины, потертости) и уровень масла в компрессоре.
Зимняя подготовка: установите влагомаслоотделители на компрессор и сливайте конденсат из ресивера перед морозами. Используйте морозостойкие силиконовые смазки для уплотнителей.
Контроль нагрузки: не превышайте максимально допустимую массу, указанную производителем подвески, даже при корректировке клиренса.
Резерв элементов: имейте запасной ремкомплект для баллонов (манжеты, кольца) и предохранители компрессора – их выход из строя наиболее вероятен.

Для кого пневмоподвеска на УАЗ Патриот - оптимальное решение

Пневмоподвеска становится идеальным выбором для водителей, которые регулярно сталкиваются с резкой сменой дорожных условий. Она незаменима при движении по бездорожью с последующим выходом на трассу, обеспечивая как высокий клиренс на сложных участках, так и устойчивость на скоростных магистралях.

Решение особенно актуально для владельцев, систематически перевозящих тяжелые грузы или буксирующих прицепы. Способность регулировать жесткость и высоту кузова в зависимости от загрузки предотвращает "проседание" задней части и сохраняет контроль над управлением.

Путешественники/экспедиционеры: Требуют адаптации к изменчивому рельефу без ручной регулировки стоек
Коммерсанты: Загружают техникой/стройматериалами – система автоматически компенсирует вес груза
Любители тюнинга: Ценят возможность визуальной регулировки дорожного просвета
Водители с нарушением опорно-двигательной системы: Понижение подвески упрощает посадку

Ключевое условие: Готовность инвестировать в обслуживание сложного узла – ресурс пневмобаллонов ниже стандартных рессор, а ремонт требует специализированных СТО.

Сценарий использования	Выгода от пневмоподвески
Преодоление трассы после бездорожья	Переход на низкий клиренс без остановки
Перевозка стройинвентаря	Автовыравнивание при осевом перекосе
Длительные экспедиции	Корректировка жесткости подвески под вес снаряжения

Не рекомендуется любителям "глубокого" экстремального оффроуда – уступает мостовым конструкциям в предельной живучести при ударных нагрузках

Оправданы ли вложения: краткий итог решения об установке

Решение об установке пневмоподвески на УАЗ Патриот требует тщательного анализа целей эксплуатации. Для водителей, регулярно передвигающихся по асфальту или перевозящих тяжелые грузы, преимущества системы зачастую перекрывают затраты. Приоритет комфорта и адаптивности к нагрузкам делает вложения экономически обоснованными при частом использовании этих функций.

Для владельцев, эксплуатирующих автомобиль преимущественно в жестких внедорожных условиях, пневмоподвеска становится сомнительной инвестицией. Повышенная уязвимость элементов к грязи, ударам и экстремальным перепадам температур сокращает срок службы системы. Оригинальная рессорная подвеска в таких сценариях демонстрирует большую выносливость при минимальных расходах на обслуживание.

Сильные стороны решения:

Комфорт: Плавность хода на неровностях в городском потоке
Адаптивность: Регулировка клиренса для бездорожья или парковки
Стабильность: Автоматическое выравнивание при загрузке багажника

Ключевые риски:

Надежность: Потенциальные пробои пневмобаллонов на бездорожье
Стоимость: Цена комплекта (от 150 тыс.₽) и дорогостоящий ремонт
Сложность: Необходимость регулярного обслуживания компрессора и магистралей

Окончательный вердикт

Установка оправдана для водителей,для которых критичны комфорт и вариативность дорожного просвета при езде по асфальту или легкому бездорожью. Вложения окупятся при использовании 70% времени на твердых покрытиях. Для поклонников экстремального офф-роуда постоянные риски поломки и затраты делают проект нецелесообразным – в таких условиях заводская подвеска сохраняет приоритет по надежности и экономичности. Решение должно основываться на реалистичной оценке вашего сценария эксплуатации.

Список источников

При подготовке материалов о пневмоподвеске для УАЗ Патриот крайне важно опираться на авторитетные и проверенные данные. Это обеспечивает точность технических характеристик, корректность описаний монтажных процессов и объективность оценки эксплуатационных особенностей.

Следующие категории источников использованы для сбора и верификации информации:

Основные информационные ресурсы

Технические спецификации и руководства по установке от производителей пневмоподвесок (Arnott, Dunlop Systems, Firestone, отечественные бренды)
Официальные инструкции и сервисные бюллетени завода-изготовителя УАЗ
Специализированные автомобильные издания («За рулём», «4х4 Club») с экспертно-аналитическими обзорами

Экспертные и пользовательские материалы

Форумы владельцев внедорожников (UAZ Patriot Club, Drive2.ru – разделы по тюнингу)
Видеоинструкции по монтажу от сертифицированных автосервисов
Отчёты об эксплуатации от владельцев УАЗ Патриот за последние 3 года с упоминанием конкретных моделей подвесок

Дополнительные источники

Сравнительные тесты характеристик пневматики vs штатные рессоры в профильных СМИ
Техническая документация по гидропневматическим компонентам (адаптеры, компрессоры, воздушные магистрали)
