Пневмоподвеска своими руками - монтаж для низкого стиля

Статья обновлена: 18.08.2025

Пневматическая подвеска давно перестала быть экзотикой, превратившись в доступный способ радикально улучшить ходовые характеристики автомобиля.

Многие автовладельцы выбирают самостоятельный монтаж, стремясь сэкономить на услугах сервиса и получить полный контроль над процессом.

Грамотная установка требует тщательной подготовки, точного следования инструкциям и понимания принципов работы системы.

В статье рассмотрим ключевые этапы работ, распространенные ошибки и важные нюансы при самостоятельной сборке пневмоподвески.

Инструменты для монтажа: подготовка необходимого

Подготовка инструментов перед установкой пневмоподвески – обязательный этап, который напрямую влияет на скорость, безопасность и качество работ. Отсутствие нужного оборудования или его низкое качество может привести к повреждению компонентов, травмам или необходимости прерывать процесс для поиска недостающих позиций.

Специфика монтажа требует как стандартного авторемонтного набора, так и специализированных приспособлений для работы с пневмокомпонентами и электроникой. Заранее проверьте исправность электрического инструмента и наличие расходников (герметиков, изоленты, крепежа).

Базовый и специализированный набор

Инструмент	Назначение
Комплект гаечных ключей (рожковые, накидные, торцевые)	Демонтаж штатных амортизаторов, рычагов подвески, стоек стабилизатора
Динамометрический ключ	Затяжка ответственных соединений (ступичные гайки, крепление пневмостоек) с регламентированным усилием
Домкрат + страховочные подставки	Подъём автомобиля и фиксация на весу для безопасной работы
Съёмники шаровых опор/сайлентблоков	Аккуратное извлечение запрессованных элементов подвески без деформации посадочных мест
Труборез для пневмомагистралей	Резка трубок ПУР/нейлон без заусенцев и перекосов
Калибратор + развальцовщик трубок	Формирование идеально ровного среза и конуса под фитинг после обрезки
Набор фитинговых ключей (рожковых, шестигранных)	Затяжка соединений пневмолиний, ресиверов, клапанов без срыва граней
Тестер электрических цепей (мультиметр)	Прозвонка проводки блока управления, датчиков уровня, клапанных коробок

Дополнительно потребуются:

• Клещи для обжима клемм – подключение питания компрессора и контроллера
• Дрель/шуруповёрт + свёрла – монтаж кронштейнов ресиверов, датчиков, прокладка магистралей
• Кусачки, стриппер, кримпер – работа с электропроводкой
• Пистолет для герметика – обработка резьбовых соединений
• Трещоточная отвёртка с битами – сборка электронных блоков, крепление элементов салона

Смотровая яма или подъемник: требования к месту работ

Безопасность и эффективность монтажа напрямую зависят от правильной организации рабочей зоны. Неподходящие условия затруднят доступ к крепежным элементам, пневмомагистралям и узлам подвески, увеличивая риск ошибок и травм.

Ключевым требованием является абсолютная устойчивость автомобиля. Любое смещение или просадка опор во время работ под кузовом создают смертельную опасность. Не менее критична достаточная высота пространства под днищем для удобного размещения инструмента и манипуляций с компонентами пневмосистемы.

Критерии выбора и подготовки места

Минимальные габариты для смотровой ямы:

• Глубина: От 1.8 метра (с учетом роста мастера и высоты поддомкраченного авто).
• Ширина: Не менее 80-90 см для свободного перемещения и размещения инструмента.
• Длина: Превышает колесную базу автомобиля минимум на 1 метр с каждой стороны.
• Укрепление стенок: Бетонирование или обшивка доской для предотвращения осыпания грунта.
• Водоотведение и вентиляция: Система дренажа или насос от грунтовых вод, принудительный воздухообмен.
• Покрытие пола: Решетка или деревянный настил для защиты от сырости и скольжения.

Требования к подъемнику (если используется):

• Тип: Опорные платформы (4-стоечный) предпочтительнее 2-стоечных из-за стабильности.
• Грузоподъемность: Должна на 25-30% превышать массу вашего автомобиля.
• Высота подъема: Обеспечивает комфортную работу стоя или сидя на табурете (обычно от 1.5 м).
• Зазор вокруг: Свободное пространство (1-1.5 м) для подноса оборудования и перемещения.
• Поверхность пола: Ровное бетонное основание расчетной толщины под крепление подъемника.

Обязательные условия для любого варианта:

1. Хорошее освещение: Яркие переносные фонари + стационарные светильники на потолке/стенах.
2. Наличие розеток 220В: Для компрессора, гайковерта, сварочного инвертора (если требуется).
3. Чистота и порядок: Свободный доступ к инструменту, отсутствие масляных луж, мусора.
4. Защита от непогоды: Работы проводятся только в крытом помещении (гараж, бокс).

Фактор	Смотровая яма	Подъемник
Стабильность авто	Требует страховочных подставок/козлов под пороги после подъема домкратом	Обеспечивается конструкцией при правильной установке на платформы/лапы
Удобство работы	Хороший доступ снизу, но стесненные условия в узкой яме	Просторно, возможна работа стоя, но доступ к центру днища сложнее
Стоимость организации	Низкая (если яма есть), высокая при необходимости копки и бетонирования	Очень высокая (стоимость оборудования + монтаж + подготовка пола)

Демонтаж штатных амортизаторов: последовательность действий

Перед началом работ установите автомобиль на ровную твердую поверхность, зафиксируйте колеса противооткатными упорами и снимите колесо с демонтируемой стороны. Обеспечьте доступ к верхнему креплению амортизатора через моторный отсек или багажник, удалив декоративные накладки при необходимости.

Подготовьте необходимый инструмент: торцовые головки (обычно 13-19 мм), трещотку, вороток, съемник шаровых опор и домкратные стойки. Обязательно наденьте защитные очки – пружины под напряжением могут травмировать при неконтролируемом срабатывании.

Пошаговый порядок демонтажа

1. Ослабление крепежа
   • Обработайте резьбовые соединения WD-40 за 10-15 минут до работ
   • Открутите гайку верхнего штока амортизатора, придерживая шестигранник ключом
   • Снимите нижний болт крепления к поворотному кулаку
2. Разборка узла
   • Сожмите пружину специальными стяжками в 3 точках
   • Отсоедините датчик уровня (если установлен) и проводку ABS
   • Снимите стабилизатор поперечной устойчивости с кронштейна
3. Извлечение амортизатора
   • Осторожно отведите рычаг подвески вниз для создания зазора
   • Выведите шток из верхнего стакана кузова
   • Извлеките собранный узел в сборе с опорным подшипником

Элемент	Тип крепежа	Риски
Верхняя опора	Гайка M10-M12	Срыв граней штока
Нижнее крепление	Болт M14-M16	Заклинивание втулки
Кронштейн стаба	Болт M8	Обрыв при коррозии

Снятие заводских пружин: меры предосторожности

Перед демонтажом пружин убедитесь, что автомобиль устойчиво зафиксирован на подъёмнике или домкратных стойках. Никогда не работайте под машиной, опирающейся только на домкрат – используйте минимум две страховочные опоры. Отсоедините клеммы аккумулятора для предотвращения короткого замыкания при случайном контакте инструментов с проводкой.

Снимите нагрузку с подвески, вывесив колесо. Ослабьте ступичную гайку и болты крепления амортизатора до поднятия авто. После подъёма демонтируйте колесо и отсоедините тормозной суппорт (закрепите его проволокой, не допуская провисания на шланге). Проверьте отсутствие натяжения тормозных магистралей, ABS-датчиков и стабилизатора поперечной устойчивости.

Критичные этапы демонтажа

При откручивании крепления стойки амортизатора обязательно применяйте стяжные ремни для пружин. Заводские пружины предварительно сжаты и хранят опасную энергию – их неконтролируемое раскрытие может привести к травмам. Последовательность действий:

1. Установите минимум два стяжных ремня на витки пружины с равномерным распределением
2. Постепенно сжимайте пружину, делая по 3-4 оборота на каждом ремне поочерёдно
3. Контролируйте параллельность витков монтажными крюками

После сжатия пружины ослабьте гайку штока амортизатора ударным гайковёртом, придерживая шток шестигранником. Извлекайте узел плавно, избегая перекоса. Признаки неправильного демонтажа:

Ошибка	Последствие
Отсутствие стяжек	Вылет пружины со скоростью до 80 км/ч
Неравномерное сжатие	Деформация витков и разрушение ремней
Резкий демонтаж	Повреждение посадочных чашек и датчиков

Проверьте состояние демонтированных компонентов – трещины на опорных подшипниках или протёртости на пыльниках потребуют замены перед установкой пневмобаллонов. Все болты, подлежащие повторному использованию, очистите металлической щёткой и обработайте медной смазкой.

Подготовка пневмобаллонов: распаковка и проверка

Извлеките баллоны из заводской упаковки, удаляя все защитные пленки и транспортировочные заглушки. Разложите компоненты на чистой ровной поверхности, исключая контакт с острыми предметами. Проверьте целостность упаковочной тары на отсутствие следов ударов или деформаций.

Сверьте полученные позиции с комплектацией в спецификации. Убедитесь в наличии всех элементов: пневмобаллонов, крепежных деталей, уплотнителей и технической документации. Немедленно сообщите поставщику о несоответствиях или повреждениях упаковки.

Контроль состояния компонентов

Выполните пошаговый осмотр:

1. Резиновые элементы: проверьте оболочку баллонов на:
   • Отсутствие трещин, порезов и микроразрывов
   • Равномерность толщины стенок
   • Деформации или вздутия поверхности
2. Металлические детали: осмотрите поршни и монтажные пластины на:
   • Коррозию и механические повреждения
   • Геометрическую правильность форм
   • Качество защитного покрытия
3. Резьбовые соединения: убедитесь в:
   • Отсутствии сколов и заусенцев
   • Плавности хода гаек по резьбе
   • Наличии заводской смазки

Проведите предварительную примерку узлов крепления к посадочным местам автомобиля. Категорически запрещается монтаж элементов с визуальными дефектами или неполной комплектацией.

Установка передних пневмоэлементов: пошаговый алгоритм

Перед началом работ убедитесь в наличии всех комплектующих пневмоподвески, инструментов (домкрат, ключи, съёмники) и защитных средств. Автомобиль должен стоять на ровной площадке с зафиксированными колёсами противооткатными упорами.

Демонтируйте штатные амортизаторы и пружины согласно руководству к вашему автомобилю. Тщательно очистите посадочные места от грязи и коррозии, проверьте состояние рычагов подвески и шаровых опор – при обнаружении дефектов замените изношенные детали.

1. Подготовка пневмоэлементов:
   • Наденьте защитные гофры на пневмоподушки
   • Закрепите фитинги воздушных магистралей на клапанах элементов
   • Установите переходные кольца или адаптеры (если требуются по модели)
2. Монтаж нижней опоры:
   • Разместите пневмоподушку в штатном посадочном месте стойки
   • Совместите монтажные отверстия с креплениями нижнего рычага
   • Зафиксируйте элемент болтами с моментом затяжки, указанным производителем авто
3. Крепление верхней части:
   • Совместите шток пневмоэлемента с опорным подшипником
   • Закрутите гайку штока динамометрическим ключом (точное значение см. в инструкции к подвеске)
   • Убедитесь в отсутствии перекосов и свободном ходе подшипника
4. Прокладка воздушных магистралей:
   • Проложите трубки через штатные отверстия кузова
   • Используйте защитные втулки в местах контакта с металлом
   • Фиксируйте магистрали пластиковыми хомутами с шагом 15-20 см
5. Контрольная сборка:
   • Установите колесо и плавно опустите автомобиль
   • Проверьте соосность пневмоэлемента с соседними компонентами
   • Убедитесь в отсутствии касаний шлангов к подвижным частям

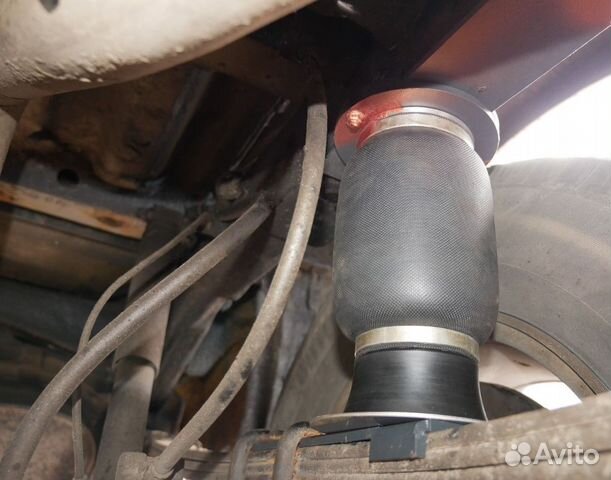

Монтаж задних пневмобаллонов: ключевые отличия

Задняя ось требует особого подхода из-за конструктивных особенностей подвески: зависимой (рессоры, балка) или независимой (многорычажка, макферсон). В первом случае баллоны обычно устанавливаются внутри пружин или вместо них, тогда как для независимой схемы чаще применяются демпфирующие узлы типа "бочонок", интегрируемые со стойками.

Критически важна точная разметка точек крепления верхних опор – ошибка приведет к перекосу баллона и ускоренному износу. Дополнительная сложность – организация воздушных магистралей: трассы вдоль рычагов и балки моста требуют защиты от перетирания и температурного воздействия выхлопной системы.

Специфика работ для разных типов подвесок

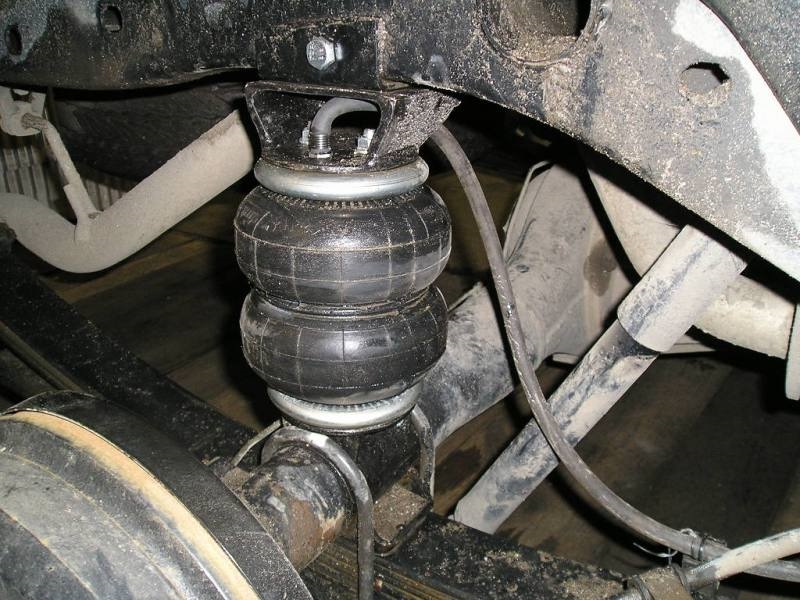

• Зависимая (рессоры): Баллоны монтируются между осью и кузовом. Обязательна установка ограничительных пластин вместо штатных буферов сжатия.
• Полузависимая (балка): Требуются кронштейны-адаптеры для фиксации нижней части баллонов к балке моста.
• Независимая: Чаще используются готовые сборки "пневмостойка" с обязательной калибровкой углов установки колес после монтажа.

Ключевое отличие от передней оси – отсутствие необходимости синхронизации с поворотным механизмом, однако возрастают требования к защите от грязи. Обязательна установка грязезащитных чехлов (сильфонов), особенно для баллонов с открытым кордом.

Элемент	Передняя ось	Задняя ось
Тип баллона	Двойные шины (twin-tire)	Конусные или рукавные (sleeve)
Риски при ошибке	Износ ШРУС, сход-развал	Перекос моста, повреждение магистралей
Доп. компоненты	Ремни безопасности баллона	Защитные кожухи, усиленные хомуты

При подключении пневмолиний к ресиверу задние баллоны рекомендуется оснастить индивидуальными клапанами сброса давления – это ускоряет регулировку клиренса и повышает безопасность. Финишный этап – обязательная проверка герметичности мыльным раствором на всех соединениях при максимальном давлении (6-8 бар).

Крепление компрессора: выбор места и фиксация

При выборе места для компрессора учитывайте три ключевых фактора: защищенность от грязи/влаги, минимальную вибрацию и удобство подвода воздушных магистралей к ресиверам и пневмобаллонам. Оптимальные зоны – пространство за крыльями, ниши багажника или крепление к кузову на специальных кронштейнах в подкапотном пространстве (если позволяет размер). Избегайте соседства с выхлопной системой и подвижными элементами подвески.

Проверьте запас высоты при полном ходе подвески – компрессор не должен контактировать с кузовом при максимальном сжатии. Для гашения вибраций используйте демпфирующие проставки из толстой резины (не менее 10 мм) между корпусом устройства и точками крепления. Никогда не монтируйте агрегат напрямую к кузову без виброизоляции – это приведет к разрушению крепежа и ускоренному износу.

Этапы фиксации компрессора

1. Подготовка платформы: Обезжирьте металлическую поверхность кузова в зоне установки, обработайте антикором. Для монтажа на пластик (бампер, корпус салона) создайте армирующую основу из металлической пластины.
2. Разметка отверстий: Через монтажные проушины компрессора отметьте точки сверловки. Используйте уровень для строго горизонтального позиционирования – перекосы вызывают перегруз подшипников.
3. Крепеж:
   • Для металла: болты М8-М10 с гроверами и контргайками через резиновые втулки
   • Для пластика: резьбовые вставки (например, типа "елочка") или сквозные шпильки с широкими шайбами
4. Проверка устойчивости: После затяжки вручную раскачайте компрессор – допустимый люфт не более 1-2 мм. Добейтесь отсутствия контакта корпуса с другими деталями.

Тип кузова	Рекомендуемые точки	Запрещенные зоны
Седан/купе	Полость за задними крыльями, ниша под запаску	Крышка багажника, зона над глушителем
Внедорожник	Пространство под передними сиденьями, крепление к лонжеронам	Нижняя часть порогов, днище без защиты

Важно: Обязательно оставьте технологический зазор (минимум 50 мм) вокруг корпуса для охлаждения. При установке в салоне обеспечьте шумоизоляцию корпусом – рабочий шум компрессора достигает 75-85 дБ. После фиксации проверьте отсутствие напряжения массы на корпусе тестером.

Прокладка воздушных магистралей: техника безопасности

Перед началом работ обесточьте автомобиль, отсоединив клеммы аккумулятора – это исключит риск короткого замыкания при случайном повреждении электропроводки. Подготовьте защитные очки и плотные перчатки: полиамидные трубки при резке образуют острые заусенцы, а медные фитинги могут травмировать руки при затяжке.

Тщательно продумайте трассировку магистралей, исключив их контакт с подвижными элементами подвески, выпускной системой и острыми кромками кузова. Обязательно используйте пластиковые скобы-клипсы с шагом не более 30 см для фиксации трубок – вибрация приведёт к перетиранию обшивки или металлические детали.

Ключевые требования к монтажу

• Дистанция от источников тепла: Минимальное расстояние до выхлопных труб – 15 см. При пересечении с другими коммуникациями применяйте термостойкие чехлы или разделительные перегородки.
• Защита от механических повреждений: В зонах риска (проходы через перегородки, рядом с тягами стабилизатора) устанавливайте гофрированные кожухи или спиральную защиту из нержавеющей стали.
• Герметизация соединений: Все резьбовые фитинги затягивайте динамометрическим ключом согласно спецификации производителя. Никогда не используйте герметики на основе силикона – они разрушают уплотнительные кольца.

Тип магистрали	Макс. радиус изгиба	Запрещённые зоны прокладки
Полиуретан 6 мм	8 см	Внутри салона без дублирующего кожуха
Нейлон 1/4"	12 см	Рядом с тормозными магистралями

1. Обязательная опрессовка: После монтажа подайте в систему давление, вдвое превышающее рабочее (минимум 12 бар), и обработайте все стыки мыльным раствором для выявления микротечей.
2. Контроль подвижности: При полном ходе подвески от верхнего до нижнего упора магистрали не должны натягиваться, перекручиваться или касаться элементов кузова.
3. Защита от коррозии: Медные трубки на участках под днищем обработайте антикоррозийным спреем на восковой основе.

Установка ресивера: расчёт оптимального объёма

Оптимальный объём ресивера напрямую влияет на скорость подъёма/опускания кузова и стабильность давления в системе при активной работе компрессора. Слишком малый объём заставит компрессор включаться чаще для подкачки, сокращая его ресурс, а избыточный объём увеличит вес, стоимость и займёт полезное пространство без существенного выигрыша в производительности для большинства легковых автомобилей.

Основная задача ресивера – создать резерв сжатого воздуха, позволяя быстро изменять клиренс и компенсировать мелкие утечки без постоянной работы компрессора. Для корректного расчёта необходимо учитывать рабочий объём пневмостоек (ресивер должен превосходить его в несколько раз), желаемую скорость работы подвески и мощность установленного компрессора.

Факторы для расчёта объёма

Ключевые параметры, определяющие необходимый объём ресивера:

• Объём пневмоподушек (V_п): Суммарный объём воздуха во всех стойках при полном ходе от нижнего до верхнего положения. Рассчитывается индивидуально по модели стоек или экспериментально (замер времени заполнения компрессором).
• Желаемое количество циклов (N): Сколько полных подъёмов/опусканий (от мин. до макс. клиренса) система должна выполнить без включения компрессора. Обычно N = 2-4 для комфортной эксплуатации.
• Рабочее давление системы (P_раб): Давление, при котором происходит основная работа подвески (например, 8-12 бар).
• Производительность компрессора (Q): Объём воздуха, нагнетаемого за минуту (л/мин).

Формула расчёта

Минимально необходимый объём ресивера (V_р) вычисляется по формуле:

V_р = (V_п × N) / (P_раб - P_min)

где:

• P_min – минимальное допустимое давление в ресивере для выполнения цикла (обычно на 1-2 бара ниже P_раб).

Пример: При V_п = 1.5 л, N=3, P_раб=10 бар, P_min=8 бар:

V_р = (1.5 × 3) / (10 - 8) = 4.5 / 2 = 2.25 литра.

Практические рекомендации

1. Запас объёма: Добавьте 20-30% к расчётному значению для компенсации потерь в магистралях и запаса.
2. Мощность компрессора: Убедитесь, что компрессор способен быстро заполнить ресивер (время заполнения до P_раб не должно превышать 1-2 минут). Время заполнения: T = (V_р × P_раб) / Q.
3. Тип ресивера: Цилиндрические ресиверы эффективнее шарообразных по соотношению объём/габариты.
4. Безопасность: Используйте ресиверы, рассчитанные на давление минимум в 1.5 раза выше рабочего (например, при P_раб=12 бар – ресивер на 18+ бар). Обязательны предохранительный клапан и манометр.

Вывод: Для большинства легковых авто с 4 пневмостойками достаточно ресивера 3-8 литров. Значения ниже 3 л приведут к частой работе компрессора, свыше 10 л – избыточны без мощного компрессора (от 150 л/мин) или специфических задач.

Монтаж клапанных блоков: подключение пневмолиний

Определите место установки клапанного блока – защищённое от влаги, грязи и вибраций пространство (багажник, ниша крыла, под сиденьем). Закрепите корпус через штатные отверстия винтами или специализированными хомутами, исключая контакт с подвижными деталями шасси или горячими элементами выхлопа.

Расплетите пневматические магистрали по схеме производителя: силовые линии от компрессора подключаются к впускному порту (IN), а четыре отвода (OUT1-OUT4) – к пневмоподушкам каждого угла автомобиля через тройники или напрямую. Обязательно промаркируйте шланги согласно позициям (ПП – перед право, ПЛ – перед лево, ЗП – зад право, ЗЛ – зад лево) для корректной работы системы управления.

Критичные этапы подключения

Тип соединений: Используйте только комплектные быстросъёмные фитинги под диаметр шланга (обычно 1/4" или 6 мм). Наденьте штуцер на трубку до упора, затем затяните контргайку вручную + 1/4 оборота ключом. Избыточное усилие повредит уплотнитель.

Защита линий: Оберните магистрали в гофру при прокладке через перегородки кузова или рядом с острыми кромками. Фиксируйте трубки пластиковыми хомутами с шагом 20-25 см, избегая перегибов (минимальный радиус – 5 диаметров шланга).

1. Подключите управляющие провода к блоку согласно схеме:
   • 12V+ и GND – к аккумулятору через предохранитель
   • CAN/LIN-шину – к головному устройству (если предусмотрено)
   • Провода датчиков уровня – к соответствующим сенсорам на рычагах подвески
2. Проложите дренажную трубку от влагоотделителя вниз (длина ≥ 15 см) с наклоном от блока.
3. Проведите тестовую подачу воздуха: включите компрессор при разъединённых магистралях к подушкам – убедитесь в отсутствии утечек на стыках клапанов.

Цвет провода	Назначение	Точка подключения
Красный	Постоянный +12V	АКБ через реле (40А)
Чёрный	Земля (GND)	Кузов (очищенный металл)
Синий/Белый	CAN High/Low	Разъём контроллера

После монтажа обязательно выполните калибровку клапанов через ПО управления: тестовый сброс давления, синхронизацию портов с углами авто и настройку скорости сдува. Проверьте герметичность системы мыльным раствором на всех фитингах при рабочем давлении (8-10 бар).

Электрическая часть: подключение компрессора к АКБ

Правильное подключение компрессора к аккумуляторной батарее – критически важный этап, влияющий на безопасность и работоспособность всей системы. Недостаточное сечение кабеля или ненадежные контакты могут привести к перегреву, возгоранию или выходу компрессора из строя.

Основная задача – обеспечить компрессор достаточным током с минимальными потерями напряжения, используя специализированные силовые кабели и защитные элементы. Работы выполняются при отключенном минусовом проводе АКБ.

Ключевые шаги подключения

1. Выбор кабеля: Используйте медный многожильный провод сечением не менее 10-16 мм² (зависит от мощности компрессора и длины трассы).
2. Прокладка силовой линии:
   • Проложите кабель от "+" клеммы АКБ к реле компрессора через технологические отверстия кузова
   • Обязательно используйте гофру или пластиковые хомуты для защиты от перетирания
   • Избегайте близости к подвижным элементам и горячим деталям двигателя
3. Установка предохранителя:
   • Врежьте колбовидный предохранитель (ANL или MIDI) в силовой кабель на расстоянии 15-30 см от "+" клеммы АКБ
   • Номинал предохранителя должен соответствовать пусковому току компрессора (обычно 40-100А)
4. Подключение реле:

   Клемма реле	Подключение
   30	Силовой кабель от АКБ (через предохранитель)
   87	Вход "+" на компрессор
   85	Управляющий "+" от блока управления
   86	"Масса" (кузов или "-" АКБ)

5. Заземление:
   • Подключите "-" клемму компрессора к кузову коротким кабелем (сечение аналогично плюсовому)
   • Зачистите место контакта до металла и обработайте антикором

После монтажа проверьте мультиметром падение напряжения на клеммах компрессора при его работе – оно не должно превышать 0.5В от напряжения АКБ. Все соединения должны быть защищены термоусадкой и зафиксированы стяжками.

Прокладка проводки: защита от перетирания

Основная угроза для проводов пневмоподвески – истирание о кузовные элементы, острые кромки технологических отверстий или подвижные части шасси при постоянной вибрации. Незащищённая изоляция быстро повреждается, что ведёт к короткому замыканию, отказу компрессора или контроллера, а в худшем случае – к возгоранию.

Критически важно предусмотреть механическую защиту проводки на всём пути от блока управления до исполнительных устройств (пневмобаллонов, датчиков уровня, клапанов). Особое внимание уделите участкам прохождения через металлические перегородки, зонам контакта с подвижными рычагами подвески и местам фиксации жгута возле брызговиков колёсных арок.

Ключевые методы защиты

• Гофротрубка: Используйте термостойкую ПВХ или нейлоновую гофру диаметром на 20-30% больше толщины жгута. Надевайте её перед подключением разъёмов. Фиксируйте стяжками каждые 15-20 см.
• Кембрики и резиновые втулки: Устанавливайте в местах прохода проводов через кузовные отверстия. Обрезайте втулку заподлицо с металлом, чтобы исключить трение о кромку.
• Пластиковые спирали и защитная лента: Применяйте для дополнительной обмотки жгута на открытых участках с риском перетирания о другие провода или элементы.
• Правильная фиксация: Крепите проводку пластиковыми хомутами к штатным жгутам или неподвижным частям кузова. Запрещена жёсткая фиксация к подвижным деталям подвески!

Уязвимый участок	Рекомендуемая защита	Ошибка монтажа
Через перегородку моторного щита	Резиновая втулка + герметик	Провод на весу без изоляции краёв отверстия
Вдоль рычагов подвески	Двойная гофра + виброизоляционные подвесы	Жёсткая привязка к рычагу или тормозной магистрали
Колёсные арки (близко к шинам)	Металлическая скоба + термоусадка на крепеже	Провисание проводов в зоне вращения колеса

Важно: После монтажа проверьте трассировку при полном ходе подвески от нижнего до верхнего положения. Провода не должны натягиваться, перекручиваться или касаться горячих элементов выпускной системы. Используйте только специализированные автомобильные провода с двойной изоляцией (тип GPT или GXL).

Установка датчиков уровня: калибровка положения

После монтажа рычагов датчиков на шасси и соединения их тягами с подвеской, переходите к электрическому подключению согласно схеме производителя. Проверьте целостность проводки, отсутствие перегибов и надежность фиксации разъемов. Убедитесь, что перемещение рычагов не ограничено элементами кузова при полном ходе сжатия/отбоя.

Запустите блок управления пневмоподвеской в режим калибровки (через мобильное приложение или штатный контроллер). На экране отобразятся текущие показания датчиков в милливольтах или условных единицах. Подготовьте домкраты для фиксации автомобиля на требуемых высотах.

Пошаговая процедура калибровки

Выполняйте операции строго по порядку:

1. Нейтральная позиция: установите авто на ровную площадку. Зафиксируйте рекомендованную производителем рабочую высоту (обычно 50% хода подвески).
2. Нижняя точка: поднимите кузов домкратом, полностью вывесив колеса. Зафиксируйте минимальное значение высоты в ПО контроллера.
3. Верхняя точка: опустите авто на грунт, затем принудительно поднимите подвеску до максимума через компрессор. Запишите позицию в системе.

Важно! При калибровке контролируйте параллельность рычагов с обеих осей. Расхождение значений более 5% между левыми/правыми датчиками требует проверки геометрии монтажа.

Параметр	Допустимое отклонение	Метод проверки
Симметрия (ось)	≤3%	Сравнение показаний L/R в идентичных положениях
Линейность хода	≤7%	Замер на 3 промежуточных точках между min/max

После сохранения параметров выполните тестовый цикл: плавно поднимите/опустите авто 2-3 раза. Убедитесь в отсутствии ошибок в логе контроллера и плавности перехода между уровнями. При скачкообразном изменении высоты повторите калибровку, уделив внимание люфтам в тягах.

Подключение блока управления: схема коммутации

Ключевой этап – правильная коммутация контроллера с компонентами системы. Блок управления (БУ) получает данные с датчиков уровня, обрабатывает сигналы от пульта и распределяет ток по компрессору/клапанам. Ошибки в подключении приведут к некорректной работе или повреждению оборудования.

Начните с фиксации БУ в салоне (в зоне без влаги и вибраций). Убедитесь, что все провода соответствуют схеме производителя. Основные группы кабелей: питание (постоянное +12V и масса), выходы на электроклапаны/компрессор, CAN-шина (при наличии), датчики уровня и пульт управления.

Последовательность соединения проводов

Строго соблюдайте полярность и сечение кабелей:

• Питание: Красный провод – к АКБ через предохранитель (20-30А), чёрный – к кузовной массе. Обязательно установите реле зажигания!
• Клапаны/компрессор: Цветные провода (обычно 4-8 шт.) соедините с соленоидами по схеме (перед/зад+лев/прав). Сечение – не менее 1.5 мм².
• Датчики уровня: Подключите экранированные кабели к разъёмам БУ. Избегайте параллельной прокладки с силовыми проводами.

Тип подключения	Цвет провода*	Назначение
Постоянное питание	Красный	АКБ (+) через предохранитель
Масса	Чёрный	Кузов (-)
CAN-Line	Жёлтый/Зелёный	Шина данных (если поддерживается)
Датчики	Синий/Белый	Сигнал с сенсоров подвески

*Цвета могут отличаться – сверяйтесь с мануалом вашего комплекта

Критические моменты:

1. Используйте только термоусадку для изоляции соединений.
2. Прокладывайте сигнальные провода вдали от высоковольтных кабелей.
3. Защитите БУ от прямого контакта с металлом корпуса изолирующей прокладкой.

После коммутации выполните калибровку датчиков через ПО контроллера. Тестируйте систему при выключенном двигателе!

Монтаж пульта управления в салон: варианты размещения

Пульт управления – ключевой элемент взаимодействия с пневмоподвеской, поэтому его эргономичное и надежное размещение в салоне критически важно. Необходимо обеспечить удобный доступ водителя к кнопкам без отрыва внимания от дороги, защитить устройство от случайных повреждений и случайного нажатия, а также продумать эстетическую интеграцию в интерьер автомобиля.

Выбор конкретной точки установки зависит от модели пульта (количество каналов, размеры, форма), конструкции салона автомобиля и личных предпочтений владельца. Основная задача – скрыть проводку, надежно закрепить блок и обеспечить удобство эксплуатации в любых условиях.

Распространенные места для установки пульта

• Центральная консоль: Наиболее популярный вариант. Пульт монтируется в штатные заглушки (например, место для пепельницы), в нишу под магнитолой или в нижнюю часть консоли возле рычага КПП/ручника. Требует аккуратного врезания и маскировки проводов.
• Под рулевая колонка: Удобное место для быстрого доступа. Крепится на специальные кронштейны или липучку к пластиковым кожухам колонки. Важно исключить помехи движению руля и переключателей.
• Боковая панель водительской двери: Пульт врезается в обшивку двери или крепится на ее торце. Минус – возможны случайные задевания при выходе/входе.
• Панель приборов (торпедо): Монтаж в свободные заглушки на торпедо или рядом с кнопками штатных систем (например, обогрева сидений). Обеспечивает хорошую видимость, но требует длинных проводов.
• Вещевой ящик (бардачок): Оптимально для скрытого монтажа. Пульт крепится внутри, доступ – только при открытом ящике. Подходит для редкой регулировки, но неудобен для частого использования.
• Потолочная консоль: Вариант для некоторых моделей авто. Пульт встраивается в плафон освещения или рядом. Оригинально, но требует сложной разводки проводов через стойку.

Независимо от выбранного места, уделите максимум внимания качеству прокладки и защите проводки, используя гофру, термоусадку и надежные разъемы. Обязательно проверьте отсутствие перетирания проводов о подвижные элементы салона и металлические кромки после монтажа. Фиксация самого пульта должна исключать его вибрацию и смещение при езде.

Герметизация соединений: проверка на утечки воздуха

После монтажа всех компонентов пневмоподвески критически важно обеспечить абсолютную герметичность системы. Даже микроскопические утечки приведут к постоянной работе компрессора, падению давления, некорректному выравниванию кузова и ускоренному износу оборудования. Тщательная проверка – обязательный этап перед эксплуатацией.

Начинайте проверку только после полной сборки контуров и заполнения ресиверов до рабочего давления (обычно 8-12 бар). Отключите компрессор от питания. Убедитесь в отсутствии механических нагрузок на магистрали и фитинги во время теста.

Методы выявления утечек

Используйте комбинацию способов для максимальной надежности:

• Мыльный раствор: Основной метод. Приготовьте густой раствор хозяйственного мыла или специальный герметик-детектор. Кистью или распылителем обильно нанесите на все точки соединений: фитинги, ниппели, резьбы клапанов, места входа штоков в пневмостойки, швы ресиверов. Появление пузырей четко укажет проблемное место.
• Контроль падения давления: Зафиксируйте манометром давление в системе. Оставьте автомобиль в поднятом состоянии на 6-12 часов. Значительное падение (более 0.5-1 бар) сигнализирует об утечке, даже если место не визуализировалось мыльным раствором.
• Аудиальный метод: В полной тишине гаража медленно обойдите автомобиль, прислушиваясь к характерному шипению выходящего воздуха. Особое внимание – зонам под днищем и внутри колесных арок.

Алгоритм устранения обнаруженных утечек:

1. Демонтаж: Сбросьте давление из системы через дренажные клапаны перед работой.
2. Диагностика соединения: Определите причину:
   • Недостаточная затяжка фитинга – подтяните динамометрическим ключом согласно спецификации производителя.
   • Повреждение или перекос уплотнительного кольца/манжеты – замените.
   • Ненадежное уплотнение резьбы (для резьбовых соединений без уплотнительных колец) – разберите, удалите старый герметик, нанесите новый (фум-лента, анаэробный герметик, нить).
   • Трещина в шланге, фитинге или корпусе компонента – замените деталь.
3. Повторная проверка: После устранения причины обязательно повторно нанесите мыльный раствор на отремонтированный узел для подтверждения герметичности.

Помните: экономия времени на этом этапе гарантированно выльется в проблемы при эксплуатации. Проводите проверку методично, уделяя внимание каждому соединению. Только полностью герметичная система обеспечит безопасную, эффективную и долговечную работу пневмоподвески.

Первичная накачка системы: контроль давления

После завершения монтажа всех компонентов и проверки герметичности соединений переходим к заполнению системы воздухом. Подключите компрессор к ресиверу через магистральную линию, предварительно убедившись, что все клапаны управления на пневмобаллонах открыты, а амортизаторы находятся в нейтральном положении. Начните нагнетание на минимальных оборотах компрессора, внимательно отслеживая показания манометра на ресивере.

Плавно повышайте давление до 2-3 бар для первичной стабилизации системы. На этом этапе повторно проверьте ВСЕ соединения на предмет утечек – используйте мыльный раствор для визуализации пузырьков воздуха. Особое внимание уделите местам фиксации пневмоштанг к подрамнику и штуцерам пневмоподушек. При обнаружении свищей немедленно остановите компрессор, стравите давление и устраните негерметичность.

Критические параметры контроля

Используйте мультиконтурный манометр или блок управления для одновременного мониторинга:

• Давление в ресивере - должно соответствовать паспортным значениям компрессора
• Рабочее давление в баллонах - контролируется по отдельным контурам
• Скорость набора давления - резкое падение указывает на серьезную утечку

Этап накачки	Целевое давление (бар)	Время выдержки (мин)
Первичное заполнение	2.0-3.0	5-7
Проверка герметичности	3.0-4.0	10-15
Рабочий режим	5.0-8.0*	Без ограничений

*Зависит от характеристик конкретной пневмоподвески

После устранения всех утечек повысьте давление до рабочего диапазона (обычно 5-8 бар). Проверьте корректность работы датчиков уровня и клапанов сброса. Никогда не превышайте максимальное давление, указанное в технической документации для баллонов и ресивера! Завершив накачку, протестируйте систему под нагрузкой – поочередно поднимайте каждый угол автомобиля, наблюдая за стабильностью давления и отсутствием перекосов.

Регулировка хода сжатия: предотвращение повреждений

Ход сжатия (отбой) определяет максимальное расстояние, на которое подвеска может сжаться при наезде на препятствие или проезде неровности. Неправильная настройка этого параметра приводит к жесткому контакту пневмобаллона с металлическими элементами кузова или подвески, что вызывает разрыв резинокордной оболочки и выход узла из строя.

Для точной регулировки необходимо последовательно выполнить несколько операций. Сначала демонтируйте пружины (если они еще установлены) и страхуйте автомобиль на подставках. После этого полностью опустите кузов до упора пневмоподушек, фиксируя точку максимального сжатия.

Ключевые этапы регулировки

1. Определение контрольных точек: Найдите места возможного контакта баллона с кузовом (арками, рычагами, стабилизаторами) при помощи пластилина или монтажной пены.
2. Установка буферов сжатия: Смонтируйте резиновые отбойники так, чтобы они принимали нагрузку раньше, чем баллон достигнет критического сжатия (рекомендуемый зазор 5-8 мм).
3. Калибровка датчиков положения: Программируйте нижний порог хода в блоке управления, используя показания датчиков уровня в точке касания буферов.

Ошибка	Последствие	Профилактика
Недостаточный зазор	Разрыв баллона об элементы подвески	Проверка на стенде "на сжатие"
Отсутствие буферов	Деформация посадочных чашек	Обязательная установка штатных отбойников
Некорректная калибровка	Постоянная езда "на буферах"	Повторная настройка после замены компонентов

Проверьте работоспособность нагрузив каждый угол автомобиля в статике. Обязательно выполните тест-драйв с проездом лежачих полицейских на минимальном клиренсе, контролируя отсутствие ударов и посторонних шумов. Помните: точная настройка хода сжатия увеличивает ресурс пневмоподвески на 30-40%.

Настройка минимального клиренса: защита элементов

Определение минимальной высоты посадки – критически важный этап, предотвращающий механические повреждения узлов автомобиля. Неправильная установка этого параметра приведет к контакту шин с колесными арками, деформации пневмобаллонов или ударам элементов подвески/кузова о дорожное покрытие. Занижение сверх допустимого предела создаст аварийную ситуацию при движении даже по ровной поверхности.

Для корректной настройки необходимо выполнить комплекс подготовительных работ. Автомобиль должен стоять на ровной платформе с разгруженной подвеской (без пассажиров и груза). Предварительно проверьте отсутствие посторонних предметов в арках и надежность крепления всех компонентов пневмосистемы. Убедитесь, что пневмостойки зафиксированы строго параллельно.

Порядок калибровки минимального клиренса

1. Замер исходных параметров: Поднимите кузов на максимальную высоту. Рулеткой измерьте расстояние от центра колеса до верхней кромки арки (R) и от нижней точки поддона картера/порогов до земли (H). Зафиксируйте значения.
2. Расчет рабочего минимума: От максимальной высоты (H_max) отнимите 30-40% хода подвески. Пример: при H_max=200 мм и ходе 120 мм минимальное значение будет 200 - (120×0.35) ≈ 158 мм. Уточните безопасный зазор для вашей модели (минимум 80-100 мм под критичными узлами).
3. Установка ограничителей:
   • На пневмостойках с механическими упорами: ослабьте контргайку, выставьте кольцо-ограничитель на рассчитанной высоте, затяните фиксатор.
   • В системах с электронным управлением: через контроллер опустите авто до целевого клиренса, зафиксируйте позицию как "Min" в софте.
4. Тест на помехи:
   • Опустите автомобиль до минимума.
   • Проверьте вращение колес вручную (зазор между покрышкой и крылом ≥15 мм).
   • Осмотрите зоны риска: ЛКП, глушитель, топливные магистрали, элементы днища.
   • Покачайте кузов, имитируя нагрузку – контактов быть не должно.

Ключевые точки контроля при проверке:

Элемент	Минимальный зазор	Метод проверки
Шины/арки	≥15 мм	Визуальный осмотр + шаблон
Картер двигателя	≥80 мм	Замер рулеткой под масляным поддоном
Рычаги подвески	≥60 мм	Осмотр при раскачивании кузова
Пневмомагистрали	Нет перегибов	Проверка натяжения в крайнем положении

После настройки обязательно проведите тестовый заезд по неровностям на минимальной высоте. Слушайте на предмет стуков, скрежета или ударов. При обнаружении помех – немедленно скорректируйте клиренс. Помните: экономия 5-10 мм высоты многократно увеличивает риски повреждения дорогостоящих компонентов при эксплуатации.

Программирование preset-положений: сохранение уровней

После установки контроллера и калибровки датчиков уровня подвески переходите к созданию preset-позиций. Убедитесь, что автомобиль стоит на ровной поверхности, а давление в пневмосистеме стабилизировано. Запустите программирование через мобильное приложение или кнопки блока управления, следуя инструкциям производителя.

Выберите целевой уровень клиренса для пресета (например, "парковка", "трасса", "бездорожье") и дождитесь полной корректировки высоты. Система автоматически запомнит текущие показания датчиков и давление в баллонах. Повторите процедуру для всех требуемых положений (обычно 3-5 позиций).

Типичные пресет-режимы

• Макс. подъем - для преодоления препятствий
• Стандарт - рекомендованная заводом высота
• Спорт - пониженный центр тяжести
• Погрузка - приседание задней оси
• Парковка - минимальный клиренс

Важно: Тестируйте запрограммированные уровни в движении на малой скорости. При обнаружении кренов или некорректного выравнивания выполните перекалибровку датчиков и повторное сохранение пресетов. Проверьте реакцию системы при переключении режимов во время стоянки.

Калибровка датчиков: точность показаний высоты

Калибровка датчиков уровня кузова – обязательный этап после монтажа пневмоподвески, от которого напрямую зависит корректность работы всей системы. Без точной настройки электронный блок управления (ЭБУ) будет получать неверные данные о реальном положении кузова, что приведет к ошибкам при автоматической регулировке клиренса, неравномерному распределению давления по осям и ускоренному износу компонентов.

Процесс калибровки заключается в "обучении" ЭБУ соответствию между текущими показаниями датчиков углового положения (установленных на рычагах подвески) и фактической высотой кузова в контрольных точках. Для этого требуется зафиксировать автомобиль на ровной поверхности в строго заданных положениях и занести эти значения в память контроллера через специализированное ПО или кнопки управления.

Ключевые этапы калибровки

1. Подготовка авто: Установите машину на идеально ровную площадку с разгруженным салоном и багажником (только водительское сиденье занято). Проверьте давление в шинах.
2. Определение контрольных высот:
   • Номинальная (рабочая) – стандартный клиренс для повседневной эксплуатации
   • Пониженная – минимальное положение (для парковки/тюнинга)
   • Повышенная – максимальный дорожный просвет (бездорожье)
3. Фиксация положений: С помощью ПО/пульта переведите подвеску последовательно в каждое из трех положений. При достижении заданной высоты зафиксируйте показания датчиков в ЭБУ.

Параметр	Ошибка калибровки	Последствия
Наклон площадки >1°	Искажение углов установки датчиков	Крен кузова при движении
Неоткалиброванный датчик	Расхождение показаний >3%	Самопроизвольное срабатывание компрессора
Перегруз авто	Смещение контрольных точек	Касание арками колес в поворотах

Важно: После калибровки выполните тестовый проезд по неровностям для проверки реакции системы. При появлении кренов или запаздывании регулировки повторите процедуру, уделив особое внимание параллельности монтажа датчиков и надежности крепления их рычагов к подвеске.

Проверка работы системы: диагностика ошибок

После завершения монтажа и подключения всех компонентов пневмоподвески, критически важным этапом является комплексная диагностика системы на наличие ошибок. Запустите компрессор и дождитесь полной накачки пневмоподушек до заданного давления, внимательно контролируя процесс визуально и на слух – отсутствие шипения воздуха указывает на герметичность соединений.

Активируйте блок управления через штатные кнопки или мобильное приложение (если система поддерживает Bluetooth/Wi-Fi), последовательно проверяя работу каждого контура подвески: подъем/опускание всех углов автомобиля по отдельности и синхронно. Фиксируйте время срабатывания механизмов – существенные отклонения от нормы (более 20-30%) могут сигнализировать о засорении воздушных магистралей или неисправности клапанов.

Методы выявления и устранения неполадок

Для точной диагностики ошибок обязательно используйте специализированный сканер, совместимый с вашим блоком управления. Подключите его к OBD-II разъему автомобиля и выполните следующие действия:

1. Считайте коды неисправностей (DTC) из памяти блока управления подвеской.
2. Расшифруйте коды согласно мануалу вашего комплекта – например:
   • Код P0420: Ошибка давления в контуре передней оси
   • Код P0555: Обрыв датчика уровня кузова
   • Код P1603: Сбой калибровки высотомеров
3. Проверьте корректность показаний датчиков уровня в реальном времени через сканер, сравнивая их с физическим положением кузова.

При отсутствии сканера проанализируйте симптомы неисправностей:

Признак	Возможная причина
Автомобиль проседает за ночь	Утечка воздуха в магистралях, поврежденные пневмоподушки или клапаны
Компрессор работает непрерывно	Разгерметизация системы, забитый воздушный фильтр компрессора
Один угол не поднимается	Окисление контактов соленоида, пережатая трубка, сбой датчика

Устраните выявленные проблемы: замените поврежденные уплотнители, продуйте магистрали сжатым воздухом, очистите контакты ресивера и соленоидов, перепрошейте блок управления при программных сбоях. После ремонта обязательно выполните сброс ошибок через сканер и проведите повторный тест-драйв, фиксируя стабильность работы системы на разных режимах движения.

Установка защиты пневмомагистралей: гофра и хомуты

Гофрированные трубки обязательны для защиты пневмолиний от истирания, перегибов, температурных воздействий и случайных механических повреждений при контакте с кузовом, рамой или другими элементами. Без такой защиты магистрали быстро выйдут из строя, что приведет к утечкам воздуха и отказу подвески.

Выбирайте термостойкую гофру из нейлона или аналогичного полимера с внутренним диаметром, превышающим наружный диаметр пневмотрубки минимум на 30%. Хомуты должны быть металлическими (нержавеющая сталь) или специализированными пластиковыми с надежным замком, исключающим самопроизвольное ослабление.

Порядок монтажа защиты

1. Нарезка гофры: Отмерьте участки магистралей, нуждающиеся в защите. Отрежьте гофру с запасом 5-10 см на каждый сегмент.
2. Протяжка трубок: Проденьте каждую пневмомагистраль через отрезок гофры. Следите, чтобы трубка внутри располагалась свободно, без натяга и перекручиваний.
3. Размещение на трассе: Уложите защищенные магистрали по запланированному пути, избегая острых кромок и мест с высоким риском перетирания (около подвижных элементов, скоб крепления).
4. Фиксация хомутами: Надежно закрепите гофру с магистралью к кузову/раме хомутами:
   • Шаг установки: 20-30 см на прямых участках.
   • Обязательно: возле всех точек входа/выхода из гофры, перед/после фитингов и ресиверов, в местах изгибов трассы.
5. Проверка: Убедитесь, что:
   • Гофра не провисает и не натянута как струна.
   • Хомуты плотно обжимают гофру, но не деформируют ее.
   • Отсутствуют контакты с горячими или подвижными деталями.

Важно: В местах прохода через металлические перегородки или в зонах повышенного риска перетирания используйте дополнительные резиновые втулки или обмотайте гофру несколькими слоями термостойкой изоленты для усиления защиты. Никогда не используйте вместо хомутов пластиковые стяжки – они ненадежны и могут повредить гофру.

Адаптация ABS и ESP: особенности перепрошивки

При монтаже пневмоподвески критически важно адаптировать электронные системы безопасности автомобиля – ABS и ESP. Штатное программное обеспечение блока управления (ЭБУ) рассчитано на заводские характеристики подвески, включая дорожный просвет, скорость изменения клиренса и углы наклона кузова. Пневматические элементы кардинально меняют эти параметры, что без корректировки провоцирует ложные срабатывания систем или их полную неработоспособность.

Перепрошивка ЭБУ ABS/ESP требуется для перекалибровки датчиков, связанных с положением кузова. Основные задачи – обновление эталонных значений высоты, корректировка порогов срабатывания стабилизации при изменении центра тяжести, адаптация алгоритмов под новые динамические характеристики (например, ускоренное опускание/подъем). Без этой процедуры ESP может хаотично подтормаживать колеса, а ABS – некорректно интерпретировать скорость их вращения при изменении клиренса на ходу.

Ключевые этапы и нюансы перепрошивки

• Диагностика совместимости: Определение модели ЭБУ и поддержки им опций адаптивной подвески через диагностические сканеры (например, Delphi, Bosch KTS).
• Выбор прошивки:
  • Оригинальные решения: Использование калибровок от производителей пневмоподвесок (Air Lift, AccuAir) для конкретных моделей авто.
  • Кастомные прошивки: Ручная правка параметров в ПО типа Vediamo или DTS Monaco (требует глубоких знаний).
• Корректировка параметров:

  Параметр	Цель изменения
  CMP_Height	Установка реального диапазона высот пневмоподвески
  ESP_Level_Control	Отключение реакции на ручное изменение клиренса
  DSC_Roll_Angle	Коррекция чувствительности к кренам

• Тестирование: Обязательная проверка работы систем после прошивки на стенде и в реальных условиях (экстренное торможение, резкие маневры).

Важно: Неправильная прошивка может привести к отказу тормозной системы! Работы требуют профессионального оборудования и опыта. Для многих современных авто (после ~2017 г.) необходима перепайка ЭБУ или использование эмуляторов из-за криптозащиты.

Подгонка колёсных арок: предотвращение трения

При значительном опускании кузова пневмоподвески колёса могут контактировать с арками, особенно в поворотах или при полном сжатии. Этап подгонки требует тщательной проверки зазоров на всех режимах ходовой части: от минимального клиренса до максимального подъёма. Обязательно тестируйте автомобиль под нагрузкой, имитируя реальные условия движения с пассажирами или грузом.

Начните с визуального осмотра: вращайте колесо вручную при максимальном опускании подвески, отмечая потенциальные точки касания. Используйте меловой маркер или пластилин на внутренней поверхности арки для точного выявления зон трения. Особое внимание уделите местам крепления брызговиков, технологическим выступам и сварным швам – они чаще всего создают помехи.

Методы устранения помех

Раскатка арок – основной способ увеличения пространства. Выполняется специальным гидравлическим инструментом, равномерно расширяющим металл без деформации:

• Прогрейте обрабатываемую область строительным феном для пластичности металла
• Установите роликовый расширитель, контролируя усилие
• Обработайте края антикором и герметиком после формовки

Альтернативные решения:

Способ	Применимость	Ограничения
Обрезка кромок	Локальные выступы, пластиковые элементы	Требует последующей защиты от коррозии
Ковка дисков	Проблемы с вылетом (ET)	Высокая стоимость решения
Коррекция развала	Трение верхней части арки	Ускоряет износ резины

Важно! При установке катков или расширителей убедитесь в отсутствии проводки, топливных магистралей и тормозных трубок за облицовкой арок. После механической обработки обязательно восстановите антикоррозионное покрытие – используйте грунтовку по металлу и резиновый герметик для швов. Финишный этап – повторное тестирование на стенде или полигоне с экстремальными манёврами для подтверждения отсутствия контакта.

Балансировка колёс после изменения развала

После корректировки углов развала-схождения обязательна повторная балансировка колёс. Изменение положения подвески смещает точки крепления диска относительно ступицы, что нарушает ранее выставленный баланс. Невыполнение этой процедуры приведёт к биению руля на высоких скоростях, ускоренному износу шин и элементов ходовой части.

Особое внимание уделите задним колёсам при регулировке многорычажной подвески. Даже незначительное изменение геометрии меняет распределение масс вращающегося узла. Используйте компьютерный балансировочный стенд с режимом фланцевой коррекции (FH-адаптер), который компенсирует погрешности монтажа диска на ступицу.

Ключевые этапы процедуры

1. Демонтаж колёс – снимите все колёса, очистите диски от грязи и старых балансировочных грузов.
2. Проверка шин – убедитесь в отсутствии деформаций диска, грыж на покрышках и равномерности износа протектора.
3. Точный монтаж – установите диск на балансировочный станок с использованием конусного адаптера, соответствующего центровочному отверстию.
4. Динамическая балансировка – выполняйте в двух плоскостях (статика + динамика) с шагом 5 грамм. Допустимый дисбаланс:
   • Передняя ось: ≤ 5 г
   • Задняя ось: ≤ 10 г
5. Контрольная проверка – после установки колёс на автомобиль проведите тестовый заезд со скоростью 80-100 км/ч для выявления вибраций.

Проблема	Признак	Решение
Дисбаланс 10-20 г	Лёгкая вибрация на руле	Повторная балансировка с очисткой диска
Биение после балансировки	Стук при вращении колеса	Проверка геометрии диска (эллипс)
Разный износ шин	Визуальное искажение рисунка протектора	Проверка давления, углов установки

Важно: при использовании разварных дисков или адаптеров применяйте балансировочные пластины под ступицу. Для литых колёс используйте клейкие грузики, для штампованных – набивные с внутренней стороны. После 500 км пробега выполните контрольный замер – усадка резины может потребовать коррекции баланса.

Регулировка углов установки колёс (сход-развал)

После монтажа пневмоподвески геометрия подвески неизбежно изменяется, что приводит к нарушению заводских параметров схода и развала. Игнорирование этой процедуры спровоцирует ускоренный износ протектора шин (особенно "внутреннюю грыжу"), ухудшит курсовую устойчивость и повлияет на точность рулевого управления, делая эксплуатацию автомобиля небезопасной.

Регулировку необходимо выполнять только после полной сборки системы, проверки давления во всех пневмоэлементах и устранения возможных утечек. Обязательно установите автомобиль на ровную платформу развал-схождения в стандартном для повседневной езды положении (рабочей высоте), предварительно раскачав кузов для стабилизации подвески.

Ключевые этапы и особенности

Выбор контрольной высоты: Большинство специалистов рекомендуют проводить регулировку на той высоте, на которой автомобиль движется большую часть времени ("драйвовая" или "крейсерская" позиция). Некоторые СТО предлагают многоэтапную регулировку для 2-3 фиксированных положений пневмоподвески, но это требует сложного оборудования и увеличивает стоимость.

Проверка и корректировка параметров: На стенде проверяются и регулируются:

• Развал (Camber): Угол наклона колеса относительно вертикали. Отрицательное значение улучшает сцепление в поворотах, но требует точного расчета для пневмоподвески.
• Схождение (Toe): Разница расстояний между передними/задними кромками колес одной оси. Критичен для управляемости и износа шин.
• Поперечный угол наклона оси поворота (KPI/SAI): Влияет на самоцентрирование руля и стабильность.

Особенности для пневматики:

• Убедитесь, что регулировочные болты (например, на рычагах или стойках) легко доступны и не заблокированы элементами пневмосистемы.
• После регулировки обязательно проверьте поведение авто в движении на разных высотах подвески. Появление вибраций или увода требует повторной проверки геометрии.
• Используйте только стенды, адаптированные для работы с низкими автомобилями (минимальный зазор для заезда).

Заключительная проверка крепежей: момент затяжки

Контроль момента затяжки всех резьбовых соединений – обязательный этап после монтажа компонентов пневмоподвески. Недостаточное усилие приводит к самоотвинчиванию из-за вибраций, а превышение – к деформации деталей или срыву резьбы.

Используйте динамометрический ключ с предустановленным значением, указанным в инструкции к комплекту подвески или технической документации автомобиля. Проверяйте крепежи в следующей последовательности:

• Кронштейны пневмобаллонов к рычагам подвески
• Верхние опорные пластины стоек
• Крепление компрессора и ресиверов к кузову
• Фиксаторы воздушных магистралей и электропроводки

Критические параметры

Тип резьбы	Рекомендуемый момент (Нм)
М8	22-25
М10	45-50
М12	75-85

После первой поездки протяните все соединения повторно. Особое внимание уделите креплениям амортизаторов и пневмостоек – их ослабление напрямую влияет на безопасность. Избегайте применения ударного инструмента – он не обеспечивает точного контроля усилия.

Тест-драйв системы: оценка работы под нагрузкой

После завершения монтажа проведите контрольный заезд с полной загрузкой автомобиля (водитель + 3 пассажира или эквивалентный груз в багажнике). Это имитирует реальные условия эксплуатации и выявляет скрытые проблемы: недостаточную производительность компрессора, микроутечки в магистралях или некорректную работу датчиков уровня.

Испытания выполняйте на разных типах покрытий: асфальт, грунтовка, брусчатка. Чередуйте скоростные режимы (городской трафик 40-60 км/ч, загородная трасса 80-110 км/ч), обращая внимание на плавность регулировок при переключении между предустановленными уровнями клиренса. Обязательно включите в маршрут участки с неровностями – лежачие полицейские, ямы, рельсы.

Ключевые аспекты проверки

1. Реакция системы на динамические нагрузки:
   • Отсутствие кренов в поворотах при изменении направления
   • Мгновенное восстановление уровня после проезда препятствий
   • Стабильность заданной высоты при резком торможении/разгоне
2. Работа управляющей электроники:
   • Корректное срабатывание датчиков при ручной регулировке
   • Отсутствие ошибок в памяти блока управления
   • Точность автоматической компенсации нагрузки

Параметр	Норма	Метод проверки
Время подъема (мин → макс)	≤ 45 сек	Секундомер при работе компрессора
Температура компрессора	≤ 80°C	Пирометр после 5 циклов регулировки
Падение уровня за 30 мин	≤ 3 мм	Замер линейкой от центра колеса до арки
Посторонние шумы	Отсутствуют	Аудиоконтроль при движении по неровностям

Фиксируйте любые отклонения: шипение воздуха в местах соединений, неравномерное положение кузова, задержки отклика на команды с пульта. При обнаружении проблем заглушите двигатель и проведите диагностику с помощью мыльного раствора – нанесите его на все фитинги и пневмобаллоны для выявления пузырьков утечки.

Диагностика утечек мыльным раствором: локализация проблем

После монтажа всех компонентов пневмоподвески критически важно проверить герметичность системы. Даже микротрещины или неполное прилегание уплотнителей приводят к падению давления, некорректной работе подвески и перегрузке компрессора. Метод мыльного раствора – наиболее доступный и наглядный способ визуального обнаружения точек утечки сжатого воздуха.

Для диагностики поднимите автомобиль на подъемнике или домкратах, обеспечив доступ ко всем узлам пневмосистемы. Запустите компрессор и доведите давление в ресивере до рабочего значения (обычно 8-12 бар). Остановите двигатель и компрессор, но оставьте систему под давлением – утечки проявляются только при наличии разницы давлений.

Практическое выполнение проверки

Приготовьте концентрированный мыльный раствор: смешайте теплую воду с жидким мылом, шампунем или средством для мытья посуды (примерно 1:5). Избегайте составов с агрессивными химикатами, повреждающими резину. Наносите раствор обильно кистью, губкой или пульверизатором на следующие ключевые зоны:

• Стыки резьбовых соединений: ниппели, фитинги, переходники на ресивере, магистралях, клапанах и пневмостойках.
• Уплотнительные кольца (O-rings): в местах соединения воздушных трубок с компрессором, клапанными блоками, пневмоподушками.
• Корпус пневмоподушек: по всей поверхности, особое внимание – складкам гофра и нижнему креплению.
• Трубки и шланги: по всей длине, включая участки возле хомутов и точек контакта с кузовом (риск перетирания).

Наблюдайте за обработанными поверхностями 2-3 минуты. Утечка проявляется характерным роем пузырьков или их устойчивым потоком из дефектного места. Крупные пузыри указывают на явные щели или трещины, мелкая "пена" – на микротрещины или износ уплотнений.

Тип утечки	Визуальный признак	Типовые причины
Соединение фитинга	Кольцо пузырей вокруг резьбы	Недостаточная затяжка, поврежденная резьба, отсутствие герметика
Повреждение трубки	Локальный поток пузырей на изгибе	Перегиб, перетирание об кузов, заводской брак
Износ пневмоподушки	Пузыри на складках или у основания	Трещины резины, разрушение корда, механическое повреждение
Дефект O-ring	Пузыри вокруг посадочного гнезда	Некорректная установка, пересыхание, несовместимость материала

Обнаружив утечку, сбросьте давление из системы через дренажный клапан ресивера перед устранением дефекта! Затяните фитинг динамометрическим ключом с усилием, указанным производителем. Замените поврежденные трубки, шланги или уплотнители. После ремонта повторите проверку мыльным раствором для подтверждения герметичности.

Защита компрессора от влаги: установка влагоотделителя

Влага в пневмосистеме – главный враг компрессора и клапанов. Конденсат образуется при сжатии воздуха и при перепадах температур, вызывая коррозию металлических деталей, замерзание магистралей зимой и выход из строя электромагнитных клапанов. Без защиты вода попадает в ресиверы и пневмоцилиндры, сокращая ресурс всей подвески.

Влагоотделитель физически удаляет воду из сжатого воздуха до его поступления в систему. Он устанавливается между компрессором и ресивером, используя принцип центробежной сепарации или лабиринтные фильтры для конденсации и сбора влаги. Регулярный слив отсепарированной жидкости через клапан предотвращает её накопление.

Этапы монтажа и ключевые рекомендации

Монтаж выполняйте по схеме: компрессор → влагоотделитель → ресивер. Обязательные шаги:

1. Закрепите влагоотделитель вертикально (резервуаром вниз) ближе к компрессору, используя кронштейны или хомуты. Избегайте вибрационных точек.
2. Соедините выход компрессора с входом сепаратора (IN) пневмомагистралью. Используйте армированные шланги, исключая перегибы.
3. Подключите выход сепаратора (OUT) к ресиверу через фитинг. Все соединения герметизируйте фум-лентой или анаэробным герметиком.
4. Выведите дренажный штуцер вниз, оставив доступ для ручного или автоматического слива. Установите клапан слива при отсутствии штатного.

Критические нюансы:

• Выбирайте влагоотделитель с пропускной способностью на 20-30% выше производительности компрессора.
• Дополните систему магистральным фильтром тонкой очистки после ресивера для улавливания масляных паров и микрочастиц.
• Раз в месяц сливайте конденсат через дренаж. Зимой проверяйте клапан еженедельно.

Ошибка	Последствие	Решение
Горизонтальный монтаж сепаратора	Снижение КПД сепарации, перелив воды в магистраль	Крепить строго вертикально
Отсутствие дренажного клапана	Заполнение резервуара, обледенение зимой	Установить клапан с ручным/автоспуском
Слабые крепления	Обрыв трубок от вибрации	Фиксировать хомутами через демпферные прокладки

Зимняя эксплуатация: установка осушителя воздуха

Влага в пневмосистеме зимой представляет критическую угрозу: конденсат замерзает в клапанах, магистралях и ресиверах, блокируя работу подвески. Ледяные пробки вызывают некорректное срабатывание пневмоэлементов, замедленное изменение клиренса или полный отказ компрессора из-за повышенной нагрузки.

Осушитель воздуха – обязательный элемент для зимней эксплуатации. Он удаляет водяной пар из сжатого воздуха до его попадания в ресиверы и пневмостойки. Типичная точка врезки – между компрессором и первым ресивером. Для установки потребуется врезать тройник в магистраль, зафиксировать осушитель с помощью хомутов в подкапотном пространстве (вдали от выхлопной системы) и герметично подключить воздуховоды.

Ключевые этапы монтажа

1. Выбор типа осушителя:
   • Адсорбционные (с силикагелем) – эффективны, но требуют периодической замены картриджей
   • Коалесцентные – отделяют влагу центрифугированием, обслуживаются реже
2. Интеграция в систему:
   • Обрезка штатной магистрали "компрессор-ресивер"
   • Установка тройников с резьбовыми портами
   • Фиксация осушителя на кузове через демпфирующие прокладки
3. Правила размещения:

   Рекомендуется	Запрещено
   Вертикальный монтаж (выходом вверх)	Горизонтальное положение корпуса
   Защита от дорожной грязи	Установка ниже уровня ресиверов
   Доступ для обслуживания	Близость к нагретым элементам (>80°C)

После установки обязательна проверка герметичности мыльным раствором и тест-прогон системы. В зимний период сливайте конденсат из ресиверов еженедельно. При температуре ниже -25°C используйте специальные аэрозольные дегидраторы для пневмосистем.

Обслуживание системы: периодичность замены компонентов

Регулярное обслуживание критически важно для безотказной работы пневмоподвески. Пренебрежение плановой заменой расходников неизбежно ведёт к утечкам воздуха, поломкам компрессора и выходу из строя дорогостоящих узлов. Соблюдение регламента продлевает ресурс системы в 2-3 раза.

Основные компоненты требуют замены в зависимости от интенсивности эксплуатации и условий. Для среднестатистического автомобиля (15-20 тыс. км/год) актуальны следующие сроки:

Рекомендуемые интервалы замены

• Пневмоподушки (пневмобаллоны): Каждые 80 000 – 100 000 км или 5-7 лет. Резина стареет даже без пробега.
• Воздушные магистрали: Проверка ежегодно, полная замена каждые 7-10 лет. Пластификаторы в трубках со временем испаряются.
• Воздушный ресивер: Замена при коррозии или повреждениях. Обычно служит 10+ лет.

Ключевые жидкости и фильтры:

1. Осушитель воздуха: Меняйте строго каждые 2 года или 50 000 км. Забитый осушитель вызывает конденсат и коррозию системы.
2. Масло компрессора: Замена ежегодно или каждые 30 000 км. Используйте только специализированные масла!
3. Воздушный фильтр компрессора: Каждые 20 000 км или раз в год (чаще при пыльных дорогах).

Компонент	Пробег (км)	Временной интервал
Пневмоподушки	80 000 - 100 000	5-7 лет
Осушитель воздуха	50 000	2 года
Масло компрессора	30 000	1 год

Диагностика обязательна: Проверяйте давление в системе, герметичность соединений и работу датчиков уровня каждые 10 000 км. Внеплановую замену элементов (клапанов, соленоидов) выполняйте при появлении шипения, неравномерной посадки кузова или ошибках блока управления.

Устранение типичных неисправностей: скрипы и проседания

Скрипы в пневмоподвеске чаще всего возникают из-за трения элементов конструкции или недостаточной смазки. Источниками шума обычно становятся сайлентблоки, втулки стоек, шаровые опоры, места крепления пневмобаллонов к кузову или рычагам, а также изношенные подшипники опорных подшипников. Неправильная геометрия установки компонентов усиливает проблему, особенно при езде по неровностям или на малой скорости.

Проседание углов автомобиля указывает на утечки воздуха в системе. Причинами могут быть повреждения пневмобаллонов (трещины, порезы), негерметичность соединений воздушных магистралей, износ уплотнителей компрессора или клапанов пневмоблоков. Хроническая перегрузка автомобиля ускоряет износ баллонов, а коррозия на посадочных площадках мешает плотному прилеганию элементов, усугубляя проблему.

Диагностика и методы решения

Для скрипов:

1. Очистите и обработайте силиконовой смазкой посадочные поверхности баллонов.
2. Проверьте затяжку всех крепежных болтов (рычаги, кронштейны).
3. Осмотрите резинометаллические шарниры на предмет расслоения или разрывов.

Для проседаний:

• Нанесите мыльный раствор на соединения и баллоны для обнаружения пузырей – маркеров утечек.
• Проверьте давление в ресивере при выключенном зажигании: быстрое падение указывает на неисправность клапанов.
• Протестируйте компрессор: время непрерывной работы более 10 минут сигнализирует о перегрузе из-за утечек.

Симптом	Критичные узлы для проверки	Экстренные меры
Скрип при повороте руля	Опорные подшипники, верхние чашки баллонов	Замена смазки, подтяжка крепежа
Проседание одного угла	Целостность баллона, клапан пневмоблока	Изоляция контура, временное отключение угла
Равномерное опускание кузова	Компрессор, ресивер, главный воздушный клапан	Проверка предохранителей, реле, очистка воздухозаборника

Важно: При замене баллонов используйте оригинальные проставки – самодельные адаптеры часто становятся причиной перекосов и ускоренного износа. После ремонта обязательна проверка углов установки колес: изменение клиренса напрямую влияет на развал-схождение.

Замена воздушных фильтров компрессора: интервалы

Воздушный фильтр компрессора – критически важный компонент пневмоподвески, напрямую влияющий на ресурс и надежность насоса. Его основная задача – предотвращать попадание абразивной пыли, грязи и влаги внутрь компрессора при заборе воздуха из окружающей среды.

Стандартный интервал замены воздушного фильтра компрессора пневмоподвески составляет 30 000 – 50 000 км пробега или 1 раз в 2 года. Однако этот срок крайне условен и требует индивидуальной корректировки.

Факторы, влияющие на частоту замены

• Условия эксплуатации: Поездки по пыльным грунтовкам, гравию, зимнее использование с реагентами сокращают ресурс фильтра в 2-3 раза.
• Расположение компрессора: Монтаж в багажнике продлевает срок службы, установка в колесной арке (близко к дороге) – резко уменьшает.
• Качество фильтра: Оригинальные или сертифицированные аналоги работают дольше дешевых no-name изделий.
• Интенсивность работы: Частое изменение клиренса, перевозка тяжелых грузов, утечки в системе заставляют компрессор работать больше, прокачивая больше воздуха.

Признаки необходимости срочной замены:

1. Увеличение времени накачки пневмобаллонов до рабочего давления.
2. Чрезмерный нагрев компрессора при работе.
3. Необычно громкий гудящий звук во время работы насоса.
4. Визуальное загрязнение фильтрующего элемента (проверка при ТО).

Условия эксплуатации	Рекомендуемый интервал замены
Город, асфальт, умеренный климат	50 000 км / 2 года
Смешанный цикл (город/трасса), редкие грунтовки	30 000 – 40 000 км / 1.5 года
Постоянная езда по пыли/грязи/песку, зимние реагенты	15 000 – 20 000 км / ежегодно
Экстремальная эксплуатация (бездорожье, стройплощадки)	Осмотр каждые 5 000 км, замена по состоянию

Помните: Забитый фильтр создает разрежение на впуске, заставляя компрессор работать с перегрузкой. Это приводит к перегреву, повышенному износу цилиндро-поршневой группы и преждевременному выходу насоса из строя. Регулярная замена – дешевая страховка от дорогостоящего ремонта.

Чистка клапанных блоков: признаки засорения

Загрязнение клапанных блоков пневмоподвески проявляется характерными симптомами, которые напрямую влияют на работу системы. Основным признаком является замедленная реакция компрессора на команды коррекции клиренса – автомобиль поднимается или опускается рывками, с заметной задержкой либо вовсе не меняет положение. Особенно критично это проявляется при низких температурах, когда влага в магистралях замерзает и усугубляет засор.

Второй тревожный сигнал – нестабильное давление в ресивере или пневмобаллонах. Компрессор может работать дольше обычного, но не достигать заданных параметров, либо система самопроизвольно стравливает воздух при стоянке. Часто это сопровождается ошибками на приборной панели (например, "check level" или "suspension fault") и хаотичным изменением высоты кузова без участия водителя.

Дополнительные индикаторы проблемы:

• Неравномерная высота кузова – один угол проседает сильнее других даже после калибровки.
• Громкие щелчки из блока управления при попытке поднять авто.
• Постоянная работа компрессора в режиме коротких циклов (чаще 2-3 раз в минуту).
• Вибрации руля на скорости из-за дисбаланса давления в контурах.

Важно: Игнорирование этих симптомов ведет к перегреву и выходу из строя компрессора. Для диагностики снимите фишки питания с клапанов и прозвоните их мультиметром – сопротивление катушек должно быть в пределах 10-20 Ом. Засоренные каналы видны при разборке блока: на фильтрах и седлах клапанов скапливается маслянистый налет с частицами пыли.

Ремонт пневмобаллонов: методы вулканизации

Повреждения пневмобаллонов (проколы, порезы, расслоение резины) устраняются методами вулканизации, обеспечивающими восстановление герметичности и эластичности материала. Технология основана на процессе соединения резиновых поверхностей при помощи химического склеивания или термического воздействия.

Для самостоятельного ремонта применяют два основных метода: холодную и горячую вулканизацию. Выбор зависит от масштаба повреждения, доступного оборудования и требуемой долговечности ремонта.

Технологии восстановления баллонов

Метод	Инструменты/материалы	Алгоритм работ
Холодная вулканизация	Ремонтный набор (латки, клей, активатор), обезжириватель, прикаточный ролик	Зачистка повреждённого участка наждачной бумагой Обезжиривание поверхности Нанесение клеящего состава на латку и баллон Приклеивание заплаты с прикаткой роликом Выдержка 24 часа перед установкой
Горячая вулканизация	Сырая резина, вулканизационный пресс, нагреватель (до 150°C)	Механическая зачистка зоны повреждения Нанесение сырой резиновой смеси Фиксация прессом под давлением Прогрев до полимеризации состава (15-30 мин) Контроль остывания без снятия нагрузки

Холодный метод подходит для мелких повреждений (проколы до 5 мм), но уступает в долговечности. Горячая вулканизация обеспечивает монолитное соединение при ремонте порезов, расслоений и повреждений в зоне борта, однако требует специализированного оборудования. После ремонта обязательна проверка герметичности баллона под рабочим давлением.

Модернизация проводки: установка реле и предохранителей

Для безопасной работы компрессоров и клапанов пневмоподвески требуется отдельная силовая цепь, запитанная через реле напрямую от аккумулятора. Штатная проводка автомобиля не рассчитана на высокие пусковые токи электродвигателей, поэтому прямое подключение к прикуривателю или штатным разъемам приведет к перегреву проводов или выходу из строя предохранителей бортовой сети.

Основная задача – создать независимую электрическую линию с собственными защитными элементами. Сечение кабеля выбирается исходя из мощности компрессора (рекомендуется не менее 4 мм² для систем до 150 А). Обязательно устанавливайте предохранитель максимально близко к плюсовой клемме АКБ – это защитит проводку от короткого замыкания на всём участке.

Порядок подключения силовых компонентов

1. Проложите основной плюсовой провод от аккумулятора через технологическое отверстие в моторном щите к месту установки реле (салон или подкапотное пространство).
2. Закрепите держатель предохранителя на расстоянии 15-30 см от АКБ, используя предохранитель номиналом на 10-15% выше максимального тока компрессора (например, 40А для нагрузки 35А).
3. Подключите управляющий контакт реле (85 или 86) к штатному выключателю пневмосистемы через любой маломощный провод (0.5-1.5 мм²).
4. Соедините силовые выходы реле (30 и 87) с компрессором и блоком клапанов, соблюдая полярность для электромагнитных катушек.
5. Организуйте общую массу – подключите минусовые клеммы компрессора и клапанов к кузову болтовым соединением, зачистив краску до металла.

Компонент	Рекомендуемые параметры	Ошибки монтажа
Предохранитель	Номинал: ток компрессора × 1.3	Установка после реле (должен защищать весь контур)
Реле	Ток коммутации: ≥ 70А, влагозащищенный корпус	Слабый контакт на клеммах, приводящий к искрению
Проводка	Медь, термостойкая изоляция, сечение ≥ 4 мм²	Прокладка рядом с подвижными элементами подвески

Все соединения защищайте термоусадкой или герметиком, особенно в зонах риска коррозии (колесные арки, днище). Обязательно проверяйте отсутствие перетирания проводов о кузовные элементы после монтажа – используйте пластиковые гофры и крепежные клипсы. Тестовый запуск системы выполняйте с подключенным мультиметром для контроля просадки напряжения.

Оптимизация энергопотребления: выбор АКБ

Пневмоподвеска активно расходует заряд аккумулятора при регулировке уровня кузова, особенно при неработающем двигателе. Стандартной АКБ может не хватить для стабильной работы компрессора и контроллера, что приведет к разряду батареи и невозможности запуска двигателя. Грамотный выбор аккумулятора критичен для предотвращения аварийных ситуаций и долговечности системы.

Основные требования к АКБ включают повышенную емкость для поддержки циклических нагрузок, устойчивость к глубоким разрядам, стабильность напряжения под высоким током и виброустойчивость. Обычные стартерные батареи не рассчитаны на регулярную подкачку пневмобаллонов – их ресурс быстро истощается в таких условиях.

Ключевые критерии выбора

• Емкость (А·ч) – минимум 70-80 А·ч для среднестатистического авто. При частых регулировках или мощном компрессоре – от 90 А·ч.
• Технология – AGM (Absorbent Glass Mat) или гелевые (GEL) АКБ. Они выдерживают 200+ циклов глубокого разряда против 20-30 у кислотных аналогов.
• Пусковой ток – должен соответствовать требованиям автомобиля даже после серии срабатываний подвески.
• Резервная емкость – время работы системы без генератора. Оптимально 120+ минут.

Тип АКБ	Преимущества	Ограничения
AGM	Необслуживаемость, устойчивость к тряске, быстрая зарядка	Высокая цена, чувствительность к перезаряду
GEL	Лучшая устойчивость к глубоким разрядам, длительный срок службы	Медленная зарядка, критичность к параметрам бортовой сети
EFB	Средняя стойкость к циклам, доступная цена	Уступает AGM/GEL в ресурсе при активной эксплуатации

Для энергоемких систем (мультикомпрессоры, частые корректировки) рассмотрите установку второй АКБ в изолированную цепь. Это гарантирует пуск двигателя даже при полном разряде цепи подвески. Подключайте дополнительную батарею через разделитель заряда для безопасной работы.

Документирование подключений: схема для ремонта

Точная фиксация всех соединений критична для последующего обслуживания и диагностики пневмосистемы. Не полагайтесь на память – в процессе монтажа неизбежны корректировки, и итоговая схема может отличаться от первоначального плана.

Создавайте детализированную схему сразу после завершения электромонтажа и прокладки пневмолиний, пока все нюансы свежи в памяти. Используйте понятные условные обозначения и подписи, указывая не только точки подключения, но и характеристики компонентов.

Ключевые элементы схемы

• Блок управления (контроллер): Порт подключения к бортовой сети (питание, ACC, масса), разъемы для датчиков уровня кузова (LF, RF, LR, RR), выходы на клапана пневмоподушек/ресивера, CAN-шина (при наличии).
• Компрессор: Силовые провода (+, -), управляющий сигнал от контроллера, линия подачи воздуха к ресиверу/клапанам, точка заземления.
• Ресивер: Вход от компрессора, выходы к магистральным клапанам или напрямую к контурам подушек, дренажный клапан (если управляемый).
• Пневмоклапана: Электрические разъемы (управление от контроллера), пневмовход (от ресивера или магистрали), пневмовыходы (к пневмоподушкам конкретного колеса). Четко маркируйте каждый клапан (FL, FR, RL, RR).
• Пневмоподушки: Указание стороны и оси установки (перед левая/правая, зад левая/правая), тип соединения (штуцер, резьба).
• Датчики уровня: Место физической установки (рычаг подвески, балка), разъем подключения к контроллеру, ориентация рычага датчика.
• Манометры и датчики давления (если отдельные): Точки врезки в пневмосистему, подключение к контроллеру или индикатору.

Обязательно зафиксируйте:

1. Цветовую маркировку всех электрических проводов и разъемов.
2. Диаметр и тип каждой пневмолинии (PU 6mm, Nylon 1/4" и т.д.), длину на критичных участках.
3. Тип фитингов (цанговые, резьбовые NPT/BSPP) в точках соединений.
4. Расположение предохранителей, их номинал.
5. Точки крепления компонентов (компрессора, ресивера, клапанного блока) к кузову/раме.

Компонент	Ключевые параметры для схемы	Пример обозначения
Клапан перед. прав.	Цвет проводов (Упр+, Упр-), Вход воздуха, Выход к подушке	FR_V: Упр (Красный/Черный), Вход (Main), Выход (FR_Bag)
Датчик уровня зад. лев.	Разъем контроллера, Цвета проводов, Положение рычага	RL_Hgt: Контр. Pin A12 (Желтый/Зеленый/Коричневый), Рычаг вперед
Магистраль ресивер-клапана	Диаметр, Тип, Длина, Тип фитингов	Main_Line: PU 8mm, 1.5м, Цанга 8mm -> NPT 1/4"

Храните схему в цифровом виде и распечатанном варианте вместе с документацией на комплект. Пометьте на физических компонентах метки (бирки, стойкие маркеры), соответствующие обозначениям на схеме – это сэкономит часы при поиске неисправности.

Обзор законодательных норм: легальность эксплуатации

В России основным документом, регламентирующим легальность изменений конструкции транспортного средства, включая установку пневмоподвески, является Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Любое вмешательство в штатную подвеску автомобиля, влияющее на его безопасность, подлежит обязательной сертификации и внесению в конструкцию через официальную процедуру.

Ключевым требованием является сохранение или улучшение исходных параметров безопасности, прописанных в Одобрении типа транспортного средства (ОТТС) для конкретной модели. Незаконной считается эксплуатация машины с пневмоподвеской, если модификация не прошла установленную законом процедуру оформления и не отражена в документах на автомобиль.

Основные этапы легализации

1. Предварительная оценка: Проверка соответствия проекта модернизации требованиям ТР ТС 018/2011 в аккредитованной испытательной лаборатории.
2. Сертификационные испытания: Тестирование узлов и всего автомобиля на соответствие нормам безопасности (торможение, устойчивость, освещение и т.д.).
3. Внесение изменений: Получение Свидетельства о безопасности конструкции транспортного средства (СБКТС) после успешных испытаний.
4. Регистрация в ГИБДД: Внесение отметки об изменении конструкции в ПТС и СТС на основании СБКТС.

Типичные нарушения при эксплуатации

• Отсутствие СБКТС на установленный комплект пневмоподвески
• Превышение максимально допустимых производителем значений дорожного просвета (клиренса)
• Изменение углов установки колес (развал-схождение), выходящее за пределы заводских допусков
• Нарушение рабочего хода подвески, влияющее на устойчивость
• Эксплуатация с неисправной или неаттестованной системой управления давлением

Важно: Установка пневмоподвески без соблюдения регламента влечет административную ответственность по ст. 12.5 КоАП РФ (штраф 500 руб. с предписанием об устранении), запрет эксплуатации ТС и аннулирование страховых выплат при ДТП. Контроль осуществляют инспекторы ГИБДД в ходе технического осмотра или при визуальном выявлении несоответствий.

Рекомендации по сезонному хранению: консервация системы

Правильная консервация пневмоподвески перед длительным простоем критически важна для сохранения работоспособности компонентов. Пренебрежение процедурами приводит к коррозии металлических деталей, деформации пневмоподушек, закисанию клапанов и выходу из строя компрессора.

Основные угрозы в период простоя – скопление конденсата в ресиверах и магистралях, деградация резиновых элементов под статической нагрузкой, окисление электрических контактов и загустевание смазочных материалов в подвижных узлах. Сезонное обслуживание нейтрализует эти риски.

Пошаговая процедура консервации

1. Очистка и осушение системы:
   • Полностью стравите воздух из ресиверов через дренажные клапаны
   • Отсоедините пневмолинии, продуйте магистрали сжатым воздухом
   • Обработайте внутренности ресиверов аэрозолем-водоотталкивателем для пневмосистем
2. Защита пневмоподушек:
   • Разгрузите подушки – установите авто на жесткие подставки
   • Обработайте резиновые гофры силиконовой смазкой
   • Закройте штоки защитными чехлами (при наличии)
3. Подготовка компрессора:
   • Отсоедините воздушный фильтр, залейте в цилиндр 5 мл спецмасла
   • Вручную прокрутите мотор 10-15 оборотов
   • Упакуйте компрессор в герметичный пакет с силикагелем
4. Электрическая часть:
   • Отсоедините клеммы блока управления
   • Обработайте разъемы контактным очистителем
   • Нанесите диэлектрическую смазку на клеммы датчиков уровня

Компонент	Средство защиты	Периодичность контроля
Ресиверы	Аэрозоль TMC AV-12	Каждые 2 месяца
Пневмоподушки	Силиконовая смазка LIQUI MOLY	Ежемесячно
Штоки	Консервационная смазка Molykote PG-65	Перед запуском

Важно: при температуре хранения ниже -15°C демонтируйте компрессор и ресиверы, перенесите в отапливаемое помещение. Проводите визуальный осмотр каждые 4-6 недель на предмет появления трещин или коррозии.

Перед возвратом в эксплуатацию выполните пробную накачку до 3-4 бар с контролем на утечки. Избегайте резких нагрузок первые 50 км – резиновые элементы требуют плавного восстановления эластичности после консервации.

Список источников

При подготовке материалов по самостоятельной установке пневмоподвески использовались специализированные технические ресурсы и практические руководства. Акцент делался на проверенные методики монтажа и требования безопасности.

Ниже представлены ключевые источники информации, содержащие детальные инструкции и технические нюансы для корректной реализации проекта.

Техническая литература и руководства

• Официальные мануалы производителей пневмоподвесок: Air Lift Performance, AccuAir, Firestone
• Книга "Пневматические подвески легковых автомобилей" (издательство АвтоМеханика)
• Руководства по ремонту конкретных моделей авто от Haynes и Bentley Publishers

Электронные ресурсы

1. Специализированные автомобильные форумы: Drive2.ru, ВАЗ Клуб
2. Базы технических статей: Car.ru, AutoVzlet
3. Видео-инструкции на каналах: Garage 54, АвтоБлогера

Нормативные документы

• ГОСТ Р 41.13-2007 "Тормозные системы и подвески ТС"
• Технический регламент Таможенного союза ТР ТС 018/2011

Видео: Большое ТО и установка пневмоподвески своими руками. Часть 1.


• Все модели ГАЗ - технические характеристики и фотографии

• Volkswagen Жук - технические данные, мнения хозяев, фотогалерея

• Рекордсмены скорости - Десятка самых быстрых спорткаров планеты
