Почему датчик ОЖ показывает высокую температуру

Статья обновлена: 18.08.2025

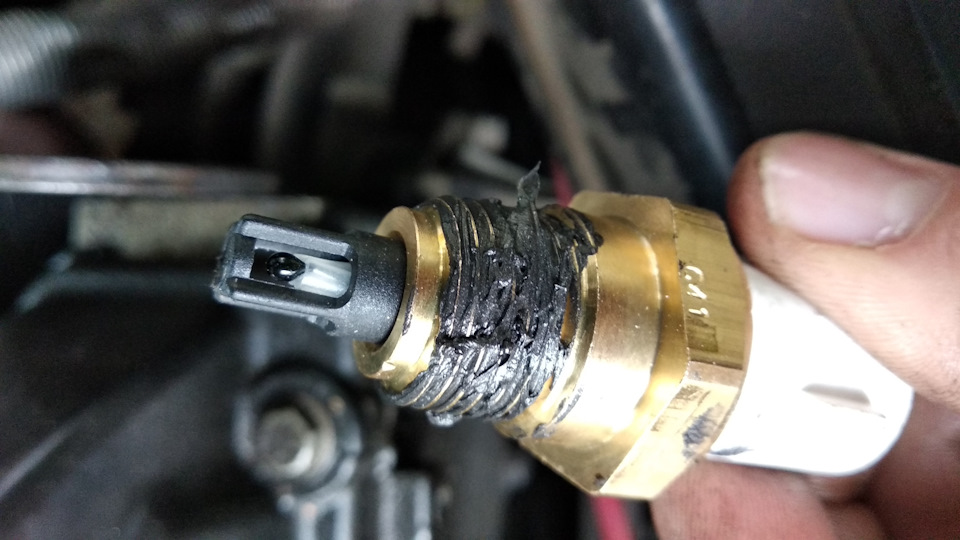

Неисправный или некорректно работающий датчик температуры охлаждающей жидкости (ДТОЖ) способен вызывать серьёзные проблемы в работе двигателя.

Высокий уровень выходного сигнала датчика часто интерпретируется блоком управления двигателем как критический перегрев охлаждающей жидкости, даже если реальная температура находится в норме.

Такая ситуация требует немедленной диагностики, поскольку ЭБУ может принудительно ограничивать мощность, обогащать топливную смесь или активировать аварийный режим, что негативно сказывается на динамике, расходе топлива и ресурсе мотора.

Короткое замыкание на "массу" в сигнальном проводе датчика

Короткое замыкание сигнального провода на "массу" представляет собой прямую электрическую связь между проводом, передающим данные от датчика температуры охлаждающей жидкости (ДТОЖ) к блоку управления двигателем (ЭБУ), и металлическими частями кузова или двигателя, имеющими нулевой потенциал ("массу"). Это приводит к постоянному протеканию тока по пути наименьшего сопротивления, минуя резистивный элемент самого датчика.

В результате данного повреждения контроллер перестает получать корректные данные о реальном сопротивлении датчика. Вместо изменяющегося в зависимости от температуры сопротивления терморезистора, ЭБУ фиксирует устойчивый сигнал, эквивалентный минимальному сопротивлению цепи (близкому к нулю Ом). Поскольку сопротивление ДТОЖ обратно пропорционально температуре (NTC-термистор), блок управления интерпретирует нулевое сопротивление как запредельно высокую температуру охлаждающей жидкости.

Последствия и диагностика

Главным признаком короткого замыкания сигнального провода на "массу" является постоянное отображение на приборной панели или в диагностическом сканере аномально высокой температуры ОЖ (часто в районе 130-150°C или более), независимо от реального теплового состояния двигателя. Система может реагировать включением вентилятора охлаждения на постоянной основе, ограничением мощности двигателя или активацией аварийного режима.

Для подтверждения неисправности необходимо выполнить следующие шаги:

Измерение напряжения: При включенном зажигании (двигатель остановлен) проверить напряжение на сигнальном проводе, отсоединенном от датчика. Нормальное напряжение питания цепи ДТОЖ (от ЭБУ через подтягивающий резистор) обычно составляет около 5В. Напряжение близкое к 0В указывает на замыкание на массу.
Проверка сопротивления: Отсоединить разъемы и от ДТОЖ, и от ЭБУ. Замерить сопротивление между сигнальным проводом и "массой" автомобиля. Сопротивление, близкое к 0 Ом, однозначно подтверждает короткое замыкание.
Визуальный осмотр: Тщательно обследовать трассу сигнального провода от датчика до ЭБУ на предмет:

Перетирания изоляции о металлические кромки, острые скобы крепления или подвижные элементы.
Повреждения жгута проводов в результате механического воздействия (ДТП, ремонтные работы).
Коррозии или оплавления контактов в разъемах.
Попадания влаги или технических жидкостей (масло, антифриз) в места соединений.

Параметр	Нормальное состояние	При КЗ на массу
Напряжение сигнала (отсоединен ДТОЖ)	~5В	~0В
Сопротивление сигнал-масса (отсоединен ЭБУ)	Высокое (МОм)	Очень низкое (десятки Ом или менее)
Показания температуры в сканере	Соответствуют реальной	Постоянно 130-150°C+

Обрыв или коррозия провода "земля" в цепи датчика

Обрыв или сильная коррозия провода заземления датчика температуры охлаждающей жидкости (ДТОЖ) создает критическое нарушение в цепи. Без надежного соединения с "массой" кузова или блока двигателя, датчик теряет электрическую опорную точку. Это препятствует формированию корректного сигнала напряжения на ЭБУ двигателя.

При повреждении "земляного" провода сопротивление в цепи датчика искусственно возрастает. Поскольку ЭБУ интерпретирует повышение сопротивления как снижение температуры (в системах с NTC-датчиком, где сопротивление падает при нагреве), блок управления ошибочно регистрирует экстремально низкую температуру ОЖ. Для компенсации "переохлаждения" ЭБУ обогащает топливную смесь и увеличивает обороты холостого хода, что сопровождается завышенными (парадоксально высокими) показаниями температуры на приборной панели или в диагностическом сканере.

Характерные признаки и проверка

Симптомы, указывающие на проблему с "землей":

Показания сканера или панели приборов превышают 120–130°C при холодном двигателе
Одновременное появление ошибок, связанных с обрывом/коротким замыканием ДТОЖ (например, P0117, P0118)
Неадекватная работа вентилятора охлаждения (постоянно включен на высокой скорости)
Плавающие или хаотично меняющиеся показания температуры

Методы диагностики:

Визуальный осмотр провода заземления: искать окислы, переломы, нарушение изоляции возле точек крепления.
Проверка мультиметром:
- Сопротивление между клеммой "земли" датчика и кузовом/блоком ДВС: должно быть близко к 0 Ом.
- Падение напряжения на участке "датчик – точка заземления": не более 0.1–0.2 В при включенном зажигании.
Тест "перемычкой": временное подключение исправного провода от корпуса датчика напрямую к минусу АКБ. Нормализация показаний подтверждает неисправность штатной "земли".

Параметр	Исправная цепь	Обрыв/коррозия "земли"
Сопротивление "массы"	≈ 0 Ом	∞ Ом или > 5 Ом
Сигнал на ЭБУ	Соответствует реальной температуре	Постоянно высокий (низкое напряжение)
Влияние на смесь	Корректное	Аварийное обогащение

Важно: Проверять необходимо и целостность провода, и состояние контактных поверхностей в точках крепления к кузову. Окислы или краска под болтом создают такое же сопротивление, как обрыв.

Замыкание сигнального провода на провод питания +5В

При замыкании сигнального провода датчика температуры охлаждающей жидкости (ДТОЖ) на линию питания +5В блок управления двигателем (ЭБУ) получает постоянно завышенное напряжение вместо переменного сигнала, соответствующего реальной температуре. ЭБУ интерпретирует это как критически низкую температуру ОЖ (обычно -40°C или -50°C), что активирует аварийный режим работы двигателя с обогащённой топливной смесью и постоянными высокими оборотами холостого хода.

Данная неисправность провоцирует повышенный расход топлива, ускоренное загрязнение свечей зажигания и катализатора, а также некорректную работу системы вентиляции салона. Сигнальная лампа "Check Engine" на приборной панели загорается с кодом ошибки, указывающим на обрыв или короткое замыкание в цепи ДТОЖ (например, P0115, P0117 или P0118 в стандарте OBD-II).

Основные причины и диагностика

Типичные источники замыкания сигнала на +5В:

Повреждение изоляции жгута проводов в зоне трения о металлические кромки (возле термостата, впускного коллектора, ГБЦ).
Контакт сигнального контакта разъёма ДТОЖ с соседним пином +5В из-за деформации корпуса или попадания влаги с окислением.
Некачественный ремонт проводки с перепутыванием проводов при подключении или нарушением схемы экранирования.

Для подтверждения неисправности выполните:

Отсоедините разъём датчика и измерьте напряжение на сигнальном проводе при включённом зажигании. Наличие +5В укажет на замыкание с линией питания.
Проверьте сопротивление между сигнальным проводом и массой автомобиля. Значение, близкое к 0 Ом, сигнализирует о КЗ на "плюс".

Основные последствия игнорирования неисправности:

Система	Воздействие
Топливная	Перерасход бензина, закоксовывание форсунок
Система зажигания	Образование нагара на свечах, пропуски воспламенения
Каталитический нейтрализатор	Оплавление сот из-за перегрева несгоревшим топливом

Устранение требует поиска точки замыкания с помощью визуального осмотра трассы проводов и тестирования мультиметром с последующей перепайкой повреждённых участков или заменой участка жгута.

Повреждение экранирующей оплетки проводов датчика

Экранирующая оплетка защищает сигнальный провод датчика температуры от электромагнитных помех, создаваемых системами автомобиля (генератором, катушками зажигания, электромоторами). Ее целостность критична для передачи точного напряжения на электронный блок управления двигателем.

При нарушении целостности экрана возникают паразитные наводки, которые искажают сигнал датчика. Блок управления воспринимает эти помехи как завышенное напряжение, соответствующее аномально высокой температуре охлаждающей жидкости, даже при ее нормальных рабочих значениях.

Ключевые аспекты повреждения экранирующей оплетки

Типичные причины разрушения:
1. Перетирание об острые кромки кузова или вибрирующие элементы
2. Коррозия металлической оплетки из-за попадания дорожных реагентов
3. Перегрев от выхлопной системы или двигателя
4. Механический надрыв при некорректном ремонте
Диагностические признаки:
- Скачкообразное изменение показаний температуры на прогретом двигателе
- Ложное срабатывание аварийной сигнализации перегрева
- Ошибки P0117/P0118 при отсутствии неисправностей датчика

Методы проверки: Визуальный осмотр на предмет потертостей и разрывов оплетки, измерение сопротивления между экраном и массой автомобиля (должно быть близко к 0 Ом), проверка наводок осциллографом при работе двигателя под нагрузкой.

Последствия повреждения	Способ устранения
Искажение сигнала датчика	Замена поврежденного участка провода с экранированием
Ложные показания перегрева	Восстановление целостности экрана термоусадкой
Некорректная работа вентилятора	Прокладка жгута вдали от источников помех

Важно: При замене проводов обязательно использовать экранированный кабель и надежно зафиксировать его точках крепления для предотвращения вибрационного износа.

Проблемы с разъемом датчика (окисление, загрязнение)

Контакты разъема датчика температуры охлаждающей жидкости (ДТОЖ) подвержены воздействию внешней среды. Окисление или загрязнение контактных поверхностей создает дополнительное сопротивление в электрической цепи.

Это дополнительное сопротивление нарушает нормальный путь тока от датчика к блоку управления двигателем (ЭБУ). ЭБУ интерпретирует повышенное сопротивление в цепи как сигнал о чрезвычайно низкой температуре охлаждающей жидкости.

Причины и последствия проблем с разъемом

Основные проблемы, возникающие в разъеме ДТОЖ:

Окисление контактов: Воздействие влаги (конденсат, попадание воды, антифриза) и кислорода приводит к образованию оксидной пленки на металлических поверхностях контактов. Эта пленка обладает высоким сопротивлением.
Загрязнение контактов: Попадание дорожной грязи, пыли, масла, остатков технических жидкостей (антифриз, тормозная жидкость) создает барьер между контактами, увеличивая сопротивление.
Ослабление контактов/механические повреждения: Неплотное соединение, разболтанные клеммы, повреждение фиксатора разъема или самих контактов также ухудшают электрическое соединение.

Как это влияет на сигнал? Датчик температуры охлаждающей жидкости обычно является термистором с отрицательным температурным коэффициентом (NTC). Его сопротивление увеличивается при понижении температуры и уменьшается при повышении температуры. Добавочное сопротивление от плохого контакта в разъеме суммируется с сопротивлением датчика. ЭБУ, измеряя общее сопротивление в цепи, "видит" значение выше, чем реальное сопротивление датчика. Поскольку высокое сопротивление соответствует низкой температуре, ЭБУ получает искаженный сигнал о слишком низкой температуре ОЖ, что проявляется как завышенное напряжение на диагностическом приборе (например, 4.8-5.0 В при прогретом двигателе вместо ожидаемых ~0.5-1.5 В).

Диагностические признаки:

Завышенные показания напряжения ДТОЖ на сканере (близкие к 5В при прогретом двигателе).
Скачущие или нелогичные показания температуры на приборной панели или в данных сканера.
Коды неисправностей, связанные с обрывом или высоким сопротивлением в цепи ДТОЖ (например, P0112, P0113 или аналогичные, в зависимости от марки авто).
Затрудненный запуск "на горячую", так как ЭБУ, думая, что двигатель холодный, обогащает смесь.
Повышенный расход топлива.
Нестабильная работа вентилятора охлаждения (включение на холодном двигателе или невключение при перегреве).

Тип проблемы	Визуальный признак	Типичное влияние на сигнал
Окисление	Зеленоватый или белесый налет (коррозия) на контактах	Сильное увеличение сопротивления, сигнал ~5В
Загрязнение	Следы масла, грязи, засохшего антифриза на контактах	Умеренное/сильное увеличение сопротивления, сигнал завышен
Плохой/ослабленный контакт	Контакты погнуты, разболтаны, фиксатор сломан	Прерывистый контакт, скачки сигнала

Механическое повреждение проводки около датчика (перетирание)

Перетирание изоляции и токопроводящих жил вблизи датчика температуры охлаждающей жидкости (ДТОЖ) возникает из-за постоянной вибрации двигателя, трения о соседние элементы конструкции или небрежной замены компонентов. Повреждённые провода создают нестабильный контакт, что напрямую влияет на передачу сигнала к электронному блоку управления (ЭБУ).

При нарушении целостности проводки сопротивление цепи меняется хаотично. ЭБУ интерпретирует эти колебания как недостоверное повышение температуры, поскольку обрыв или замыкание на массу часто имитируют сигнал, характерный для минимального сопротивления датчика (соответствует высокой температуре).

Критические зоны и последствия

Наиболее уязвимые участки:

Место фиксации жгута к кронштейну двигателя – острые края металлических креплений перерезают изоляцию.
Упор о шланги ГРМ, клеммы АКБ или элементы впуска – вибрация вызывает истирание об твёрдые поверхности.
Зона между датчиком и первым разъёмом – изгибы проводов при монтаже ослабляют защиту.

Тип повреждения	Влияние на сигнал
Замыкание провода сигнала на массу	ЭБУ получает 0 В → фиксирует максимум температуры (например, 140°C)
Обрыв сигнального провода	Плавающее напряжение имитирует завышенные показания
Короткое замыкание между проводами	Искажение данных из-за перекрестных помех

Диагностика включает:

Визуальный осмотр проводов на наличие порезов, переломов, оплавлений.
Проверку целостности и сопротивления изоляции мультиметром.
Мониторинг сигнала ДТОЖ осциллографом при встряске жгута.

Игнорирование проблемы ведёт к аварийному обогащению топливной смеси, включению вентилятора на постоянную работу и блокировке систем, зависящих от корректных температурных данных (например, рециркуляции выхлопных газов).

Высокое сопротивление в цепи питания датчика

Повышенное сопротивление в цепи питания датчика температуры охлаждающей жидкости нарушает эталонное напряжение, подаваемое на сенсор. Это приводит к искажению выходного сигнала датчика в сторону завышенных значений, даже при корректной температуре антифриза.

Контроллер двигателя интерпретирует такое искажение как критический перегрев, активируя аварийный режим работы силового агрегата. Типичные симптомы включают необоснованное включение вентилятора охлаждения, потерю мощности, индикацию чека двигателя и ошибочные коды неисправностей.

Основные причины высокого сопротивления

Окисление контактов в разъёмах – коррозия на клеммах колодки датчика или блока управления.
Нарушение целостности проводки – перелом жил, частичный обрыв или повреждение изоляции с последующим окислением.
Некачественные соединения – плохая обжимка клемм, «скрутки» в ремонтных участках цепи.
Деградация пайки – микротрещины в точках пайки проводов к контактам разъёма датчика или ЭБУ.

Методы диагностики

Визуальный осмотр цепи на предмет механических повреждений и коррозии.
Измерение сопротивления между контактами датчика и ЭБУ мультиметром (превышение 1-2 Ом указывает на проблему).
Проверка падения напряжения на участке цепи под нагрузкой.

Параметр	Норма	При неисправности
Сопротивление цепи "ЭБУ-датчик"	0.1–0.5 Ом	> 2 Ом
Падение напряжения (5V)	0.01–0.05V	> 0.2V

Важно: Проверку выполняют при отключенном разъёме датчика и отсоединённой фишке ЭБУ для исключения параллельных цепей. Устранение требует зачистки контактов, замены повреждённых проводов или ремонта разъёмов.

Электрические помехи от навесного оборудования

Неисправности или некорректная работа дополнительного электрооборудования способны генерировать паразитные электромагнитные импульсы. Эти помехи воздействуют на слаботочные сигнальные цепи автомобиля, включая проводку датчика температуры охлаждающей жидкости (ДТОЖ). Искажение аналогового сигнала от датчика приводит к ложным показаниям высоких температур на приборной панели или в памяти ЭБУ.

Источником проблем часто становятся потребители, подключенные в обход штатной проводки или с нарушениями схемы коммутации. Наведенные импульсы изменяют эталонное напряжение (+5В) в цепи ДТОЖ, что интерпретируется блоком управления как аномальный рост температуры. Особенно критично влияние при близком расположении силовых и сигнальных кабелей.

Типичные источники помех

Некорректно установленные светодиодные лампы: драйверы дешевых LED-модулей создают высокочастотные наводки
Дополнительные аудиосистемы: усилители мощности с неправильным заземлением
Электродвигатели: вентиляторы салона, топливные насосы или стеклоподъемники с изношенными щетками
Зарядные устройства: импульсные преобразователи для гаджетов
Дефектная генераторная установка: пробитые диоды выпрямительного моста

Признак проблемы	Метод проверки
Плавающие показания температуры	Отключение нештатных потребителей при работающем двигателе
Резкий скачок значений после включения оборудования	Мониторинг сигнала ДТОЖ осциллографом при активации подозрительных устройств

Критически важно проверить целостность экранирующих оплеток сигнальных проводов и качество контактов "массы". Для диагностики следует последовательно отключать дополнительные потребители, фиксируя реакцию показаний датчика. Установка ферритовых фильтров на кабель ДТОЖ часто временно устраняет проблему.

Неисправность термостата (реальный перегрев двигателя)

Основная функция термостата – регулировать поток охлаждающей жидкости между двигателем и радиатором в зависимости от температуры. При его поломке в закрытом положении клапан не открывается, блокируя доступ горячей жидкости в радиатор. Циркуляция происходит только по малому кругу (через рубашку двигателя и помпу), что исключает эффективное охлаждение.

Жидкость застаивается в двигателе, быстро нагреваясь до критических значений, а сигнал датчика температуры закономерно показывает опасный перегрев. Продолжительная эксплуатация в таком режиме вызывает необратимые повреждения: деформацию ГБЦ, прогорание прокладки, разрушение поршней и колец из-за потери смазочных свойств масла.

Ключевые признаки неисправности термостата

Быстрый перегрев на холостых или малых оборотах при нормальном уровне ОЖ.
Холодный нижний патрубок радиатора после прогрева двигателя до рабочей температуры.
Пар из-под капота и кипение в расширительном бачке при работающем двигателе.
Плавающие показания датчика температуры (стрелка резко поднимается в красную зону при нагрузке, может снижаться на трассе).

Диагностика и решение: Проверяется прогревом двигателя с контролем температуры верхнего и нижнего патрубков радиатора. Замена термостата на оригинальный или качественный аналог обязательна. Параллельно необходимо проверить систему на воздушные пробки и состояние охлаждающей жидкости.

Низкий уровень охлаждающей жидкости в расширительном бачке

Недостаточный объём охлаждающей жидкости приводит к нарушению циркуляции и образованию воздушных пробок в системе. Датчик температуры, частично или полностью контактирующий с воздухом вместо антифриза, фиксирует не реальный нагрев жидкости, а перегретый металл патрубка или корпуса термостата, что вызывает завышенные показания.

Воздух в системе обладает крайне низкой теплопроводностью, из-за чего датчик не успевает охлаждаться потоком жидкости. Электронный блок управления (ЭБУ) получает искажённые данные о температуре, что может активировать аварийный режим работы двигателя, включение вентилятора на максимальную мощность или индикацию перегрева на панели приборов.

Причины снижения уровня охлаждающей жидкости:

Нарушение герметичности системы:
- Трещины в расширительном бачке или его крышке
- Износ прокладок (термостата, помпы, теплообменника)
- Коррозия радиатора или патрубков
Проблемы с компонентами:
- Неисправность клапана в крышке расширительного бачка
- Дефект помпы или соединений отопителя салона
- Микротрещины в головке блока цилиндров
Эксплуатационные факторы:
- Естественное испарение при длительной эксплуатации
- Неправильное заполнение системы после замены жидкости
- Агрессивный стиль вождения с перегревами

Симптом	Связь с низким уровнем
Пар из-под капота	Утечка на горячих поверхностях двигателя
Белый сладковатый запах выхлопа	Попадание антифриза в цилиндры
Маслянистые пятна под авто	Протекание через соединения или радиатор

Важно: Долив жидкости без устранения причины – временная мера. Систематическое падение уровня требует диагностики давления в системе, проверки герметичности и целостности компонентов. Игнорирование проблемы провоцирует коррозию, кавитацию помпы и критический перегрев двигателя.

Завоздушивание системы охлаждения

Воздушные пробки нарушают циркуляцию охлаждающей жидкости и теплообмен, что искажает показания датчика температуры. Воздух, скапливающийся возле датчика или в магистралях, обладает низкой теплопроводностью и не охлаждает чувствительный элемент корректно. В результате датчик регистрирует более высокую температуру, чем реальная температура жидкости.

Завоздушивание часто приводит к локальному перегреву участков системы, что дополнительно провоцирует ложные показания. Воздух может блокировать контакт датчика с жидкостью, заставляя его считывать температуру пара или горячего металла, что вызывает скачок сигнала. Не устранённая проблема усугубляет перегрев двигателя и повышает риск повреждения.

Распространённые источники воздуха в системе:

Утечки антифриза из-за трещин в радиаторе, патрубках, повреждённых хомутов или негерметичной помпы.
Некорректная замена ОЖ без последующей прокачки системы, особенно при быстрой заливке жидкости.
Дефекты крышки расширительного бачка: износ клапана, потеря герметичности или несоответствие давлению.
Попадание газов из цилиндров через повреждённую прокладку ГБЦ или микротрещины в блоке.
Закипание антифриза из-за неисправного термостата, вентилятора или низкой концентрации присадок.

Поломка помпы системы охлаждения

Водяной насос (помпа) обеспечивает принудительную циркуляцию охлаждающей жидкости по контуру двигателя и радиатора. При его неисправности движение антифриза замедляется или полностью прекращается, что нарушает теплосъем с нагретых деталей силового агрегата.

Застой жидкости в рубашке охлаждения приводит к ее локальному перегреву в зоне цилиндров. Датчик температуры, расположенный в критической точке, фиксирует аномальный рост показателей, формируя высокий сигнал на ЭБУ, даже если общий уровень охлаждающей жидкости в норме.

Основные причины отказа помпы:

Разрушение подшипника – вызывает заклинивание вала или люфт шкива с потерей производительности
Эрозия крыльчатки – коррозия/кавитация лопастей снижает эффективность перекачивания
Течь сальника – утечка антифриза через уплотнение вала с падением давления в системе
Химическая деградация – разрушение пластиковых элементов некачественным антифризом

Диагностические признаки

Внешние проявления	Технические симптомы
Подтекание антифриза под помпой	Холодный нижний патрубок радиатора при прогретом двигателе
Шум/свист при работе двигателя	Скачки температуры на приборной панели
Люфт шкива при покачивании	Воздушные пробки в системе после долива ОЖ

Критические последствия: Длительная эксплуатация с неработающей помпой гарантированно вызывает перегрев двигателя, деформацию ГБЦ, прогар прокладки и капитальный ремонт силового агрегата.

Засорение радиатора охлаждения (наружное или внутреннее)

Наружное загрязнение радиатора возникает из-за скопления пыли, пуха, насекомых или дорожной грязи на внешней поверхности сот. Это создает плотный слой, блокирующий прохождение воздуха через теплообменник. В результате радиатор не способен эффективно рассеивать тепло от антифриза в атмосферу.

Внутреннее засорение вызвано отложениями в каналах радиатора: коррозия, минеральные накопления от некачественной охлаждающей жидкости или продукты распада герметиков. Сужение протоков нарушает циркуляцию ОЖ, сокращает площадь контакта жидкости со стенками теплообменника и снижает теплоотдачу.

Последствия засорения для системы охлаждения

Ухудшение теплообмена между антифризом и воздушным потоком
Постепенное увеличение рабочей температуры двигателя
Активация вентилятора охлаждения на максимальных режимах
Перегрев мотора при нагрузках (особенно в пробках или на подъемах)

Тип засорения	Признаки	Методы диагностики
Наружное	Забитые соты визуально, разница температур вверху/внизу радиатора >15°C	Осмотр, измерение пирометром
Внутреннее	Холодный нижний патрубок при прогретом двигателе, белесые следы в расширительном бачке	Промывка системы, эндоскопия каналов

Критичные риски: При игнорировании проблемы возможен перегрев двигателя с деформацией ГБЦ, прогаром прокладки или заклиниванием поршневой группы. Особенно опасно сочетание засорения с неисправностью термостата или помпы.

Наружная очистка: продувка сжатым воздухом (под углом 45° к сотам), аккуратное промывание водой под низким давлением
Внутренняя очистка: химическая промывка спецсоставами, ультразвуковая обработка при сильных отложениях
Замена радиатора при необратимых повреждениях сот или пластиковых элементов

Некорректная работа вентилятора охлаждения

Неправильное функционирование вентилятора системы охлаждения напрямую ведет к недостаточному отводу тепла от радиатора. Когда вентилятор не включается вовремя, не работает на требуемой скорости или не отключается, эффективность охлаждения антифриза резко падает. Это вызывает быстрый рост температуры охлаждающей жидкости в радиаторе и двигателе, что немедленно фиксируется датчиком температуры (ДТОЖ), выдающим высокий уровень сигнала, соответствующий перегреву.

Хотя вентилятор является лишь частью системы, его отказ или нештатная работа – одна из наиболее частых и критичных причин аномально высоких показаний ДТОЖ. Без принудительного обдува радиатора на малых скоростях или в пробках теплоотвод становится неэффективным, особенно в жаркую погоду или под нагрузкой.

Основные причины неисправности вентилятора

Неисправность электродвигателя вентилятора: Перегорание обмоток, износ щеток, заклинивание подшипников ротора.
Проблемы с реле управления: Выход из строя реле включения вентилятора (контакты подгорели, катушка размагнитилась) или реле предохранителя.
Обрыв или короткое замыкание в проводке: Повреждение проводов питания двигателя, управляющих сигналов от ЭБУ или к реле, плохой контакт в разъемах (особенно после ремонтных работ).
Отказ датчика включения вентилятора (термовыключатель): На некоторых моделях вентилятор управляется непосредственно датчиком, встроенным в радиатор. Его неисправность (разгерметизация, потеря контакта) блокирует включение.
Сбой ЭБУ двигателя: Некорректная работа программного обеспечения, повреждение выходных каскадов управления реле вентилятора, отсутствие корректного сигнала от основного ДТОЖ.
Перегорание предохранителя: Защитный предохранитель цепи питания вентилятора или его реле.
Проблемы с дополнительным сопротивлением (для 2-х скоростных вентиляторов): Выход из строя резистора, отвечающего за работу на первой (пониженной) скорости.

Тип неисправности вентилятора	Характерное влияние на показания ДТОЖ	Уровень риска перегрева
Вентилятор не включается вообще	Температура растет быстро на холостом ходу и в пробках, сигнал ДТОЖ достигает максимума	Очень Высокий
Вентилятор включается на высокой скорости, но не на низкой	Температура может быть нестабильной, подниматься выше нормы в умеренных условиях, сигнал ДТОЖ часто повышен	Высокий (особенно в жару/пробке)
Вентилятор не выключается после остановки двигателя	Показания ДТОЖ обычно в норме при движении, но сигнал может быть высоким в момент глушения горячего двигателя	Низкий (для перегрева), но сигнализирует о проблеме управления
Вентилятор работает постоянно (включен зажигание)	Показания ДТОЖ обычно в норме, но может маскировать другие проблемы охлаждения	Низкий (для перегрева), ресурс вентилятора

Программная ошибка в блоке управления двигателем (ECU)

Сбои в программном обеспечении ЭБУ способны искажать обработку сигнала от датчика температуры охлаждающей жидкости (ДТОЖ). Ошибки в алгоритмах считывания или калибровочных таблицах провоцируют ложное определение завышенных значений, даже при исправной работе самого сенсора и электрической цепи.

Повреждение или устаревание прошивки контроллера часто возникает после некорректного обновления ПО, скачков напряжения в бортовой сети или физических повреждений микросхем памяти. Это приводит к некорректной интерпретации поступающих от датчика аналоговых сигналов или цифровых шинных данных.

Типичные проявления программных сбоев ЭБУ

Несоответствие показаний температуры на приборной панели данным диагностического сканера
Активация аварийного режима двигателя без реального перегрева
Самопроизвольное включение вентилятора охлаждения при холодном моторе
Ошибки типа P0115-P0118, сохраняющиеся после замены датчика

Диагностика и устранение

Сканирование кодов неисправностей через OBD-II интерфейс с анализом стека ошибок
Сверка текущей версии ПО с актуальной прошивкой от производителя
Проверка логов работы ЭБУ на предмет аномалий в обработке сигнала ДТОЖ
Перепрошивка контроллера или замена микросхемы памяти при физических повреждениях

Симптом	Отличие от аппаратной неисправности
Скачкообразное изменение показаний	Отсутствует зависимость от вибрации или нагрева проводки
Ошибки после сброса	Появляются мгновенно при запуске двигателя
Неверные данные смежных датчиков	Параллельные искажения показаний MAP, IAT

Критически важно исключить проблемы проводки и питания ЭБУ перед вмешательством в программное обеспечение. Дефекты "железа" часто имитируют симптомы сбоев ПО, а неквалифицированная перепрошивка может полностью вывести контроллер из строя.

Неправильная калибровка датчика после замены

Замена датчика температуры охлаждающей жидкости (ДТОЖ) не гарантирует корректных показаний, если новый сенсор не прошел процедуру адаптации к системе управления двигателем. Электронный блок управления (ЭБУ) продолжает использовать прежние калибровочные параметры, не соответствующие характеристикам установленного элемента. Это приводит к фиксации кода ошибки и завышенным показаниям на приборной панели или в диагностическом сканере.

Производители поставляют датчики с типовыми заводскими характеристиками, но допустимые отклонения в сопротивлении или кривой срабатывания требуют ручной или автоматической синхронизации с контроллером. Игнорирование этого этапа после монтажа – частая причина некорректной интерпретации данных ЭБУ, который ошибочно определяет перегрев двигателя.

Ключевые факторы возникновения ошибки

Отсутствие процедуры сброса адаптаций ЭБУ после установки нового датчика
Несовместимость параметров датчика с требованиями конкретной модели авто
Использование неоригинальных комплектующих с отклонениями в вольт-амперной характеристике
Ошибки при программировании через диагностическое оборудование

Важно: Неверная калибровка может маскировать реальные неисправности системы охлаждения (завоздушивание, термостат), создавая ложную картину перегрева.

Повреждение опорного напряжения от ECU к датчику

Блок управления двигателем (ECU) подает на датчик температуры охлаждающей жидкости стабильное опорное напряжение (обычно 5 В). Это напряжение служит базой для формирования сигнала датчика. Любое повреждение цепи опорного напряжения приведет к искажению выходного сигнала датчика.

Нарушения в этой цепи часто вызывают аномально высокие показания температуры на сканере или в бортовой системе диагностики. ECU интерпретирует отклонение напряжения как экстремальный нагрев жидкости, даже если реальная температура находится в норме.

Основные причины повреждения цепи опорного напряжения

Ключевые факторы, вызывающие сбой:

Обрыв или замыкание проводки: Повреждение изоляции, перелом жилы, коррозия контактов в разъемах (как со стороны ECU, так и датчика), приводящие к потере напряжения или его замыканию на "массу"/"плюс".
Внутренняя неисправность ECU: Выход из строя стабилизатора напряжения на плате контроллера, физические повреждения (коррозия, перегрев, заводской брак), нарушающие генерацию стабильных 5 В.
Короткое замыкание на другие цепи: Перетирание провода опорного напряжения, приводящее к его контакту с проводом питания (+12В) или "массой", либо замыкание на аналогичную цепь другого датчика (например, датчика положения дросселя).
Повышенное сопротивление соединений: Сильное окисление клемм разъемов или коррозия пинов, создающее дополнительное сопротивление в цепи и падение напряжения.

Последствия для диагностики: При таком повреждении замена самого датчика температуры не устранит проблему. Требуется проверка целостности цепи (обрыв/КЗ) мультиметром и анализ опорного напряжения непосредственно на разъеме датчика при отключенной фишке.

Список источников

Для подготовки материала о причинах высокого уровня сигнала датчика температуры охлаждающей жидкости использовались следующие категории источников.

Основное внимание уделялось технической документации производителей и экспертным исследованиям в области автомобильных систем управления двигателем.

Руководства по диагностике неисправностей от автопроизводителей (Toyota, Ford, Volkswagen Group)
Сервисные бюллетени технических служб Bosch, Denso, Delphi Technologies
Учебные пособия по системам охлаждения ДВС (издательства "За рулём", "Академия")
Электротехнические справочники по параметрам сигналов датчиков
Протоколы диагностики OBD-II (SAE J1979)
Материалы отраслевых конференций SAE по электронным системам управления двигателем
