Подбор и регулировка датчика разряжения для работы оборудования

Статья обновлена: 18.08.2025

Точный контроль вакуума критически важен для эффективности и надежности широкого спектра промышленных систем. От медицинских аппаратов до производственных линий – неправильные параметры разряжения приводят к сбоям, повышенному износу и браку продукции.

Подбор подходящего датчика разряжения и его корректная интеграция в систему управления являются фундаментом стабильной работы оборудования. Этот процесс требует учета специфики технологических задач, условий эксплуатации и характеристик самого измерительного прибора.

В статье рассматриваются ключевые критерии выбора вакуумных сенсоров и методы их точной настройки для достижения максимальной производительности и долговечности оборудования.

Ключевые параметры выбора: диапазон измерений и точность

Диапазон измерений определяет минимальное и максимальное давление, которое способен фиксировать датчик разряжения. Его выбор напрямую зависит от технологических параметров оборудования: если рабочие значения вакуума составляют 0...500 мбар, датчик с диапазоном 0...1000 мбар обеспечит достаточный запас по перегрузке, тогда как устройство на 0...100 мбар выйдет из строя или выдаст ошибку. Неверный подбор приводит к поломке чувствительного элемента или невозможности контроля критических режимов.

Точность измерений отражает максимальное отклонение показаний датчика от реального значения давления. Выражается в процентах от полной шкалы (FS) или от измеряемой величины (RD). Для систем с жесткими допусками (например, вакуумные печи) допустима погрешность ≤0,5% FS, тогда как в вентиляционных установках достаточно 2-3% FS. Завышенная точность увеличивает стоимость без практической пользы, а заниженная – вызывает сбои в работе автоматики.

Критерии выбора и взаимосвязь параметров

При подборе учитывайте:

Рабочие точки оборудования: диапазон датчика должен на 15-20% превышать максимальное эксплуатационное давление
Требования к стабильности процессов: точность выбирается исходя из допустимых колебаний вакуума
Температурные условия: влияние температуры на погрешность (указывается в ТХ как TCO – температурный коэффициент)

Примеры соотношений для типовых задач:

Оборудование	Типовой диапазон (мбар)	Рекомендуемая точность (% FS)
Вакуумные насосы	0...1200	≤1,0
Медицинские аспираторы	-100...0	≤0,5
Пневмотранспорт	0...500	≤2,5

Важно: Точность и диапазон взаимозависимы! Погрешность 1% FS для датчика 0...1000 мбар означает отклонение ±10 мбар по всему диапазону, но при измерении 100 мбар реальная погрешность составит уже 10% от значения. Для низких давлений выбирайте датчики с отдельным параметром точности RD (Reading).

Соответствие условий эксплуатации техническим характеристикам

Выбор датчика разряжения должен основываться на детальном анализе рабочих условий, в которых он будет функционировать. Ключевые параметры окружающей среды – температурный диапазон, уровень влажности, наличие химически агрессивных веществ или вибраций – обязаны строго соответствовать заявленным производителем характеристикам датчика. Превышение допустимых значений ведет к ускоренной деградации чувствительного элемента, дрейфу показаний или полному выходу устройства из строя.

Критическую роль играет совпадение диапазонов измеряемого вакуума с метрологическими возможностями датчика. Установка прибора, рассчитанного на низкий вакуум (например, 0...-1 бар), в систему с глубоким разряжением (до -0.95 бар и ниже) гарантированно вызовет нелинейность отклика или насыщение сигнала. Обратная ситуация – применение высоковакуумного датчика для контроля слабого разрежения – приводит к значительной потере точности в рабочей зоне из-за низкой чувствительности в начальном участке шкалы.

Факторы соответствия и методы обеспечения

Основные аспекты, требующие согласования:

Диапазон измерений: Рабочий вакуум системы должен находиться в пределах 20-80% от полной шкалы датчика для сохранения оптимальной точности.
Точность и разрешение: Погрешность прибора должна быть минимум в 2 раза меньше допустимого отклонения контролируемого параметра процесса.
Температурная компенсация: Наличие и эффективность встроенных алгоритмов компенсации влияния температуры на выходной сигнал.
Химическая совместимость: Материалы мембраны, корпуса и уплотнений должны быть инертны к веществам, присутствующим в измеряемой среде.

Для комплексной оценки соответствия рекомендуется использовать таблицу сопоставления:

Условие эксплуатации	Техническая характеристика датчика	Проверка соответствия
Максимальное/минимальное давление в системе	Диапазон измерений (Full Scale)	Рабочее давление ≥ 10% FS и ≤ 80% FS
Температура процесса	Температурный диапазон работы и компенсированный диапазон	Температура среды в пределах компенсированного диапазона
Тип газовой среды (воздух, пар, агрессивные газы)	Материал контактирующих частей (мембрана, корпус)	Совместимость материалов с ISO/TR 15916
Допустимая погрешность измерения	Точность (%FS или %RD)	Погрешность датчика ≤ 50% от допустимой погрешности системы

Дополнительно необходимо учитывать динамические характеристики: скорость изменения давления в системе должна быть ниже времени отклика датчика. Игнорирование этого требования ведет к запаздыванию сигнала и некорректному управлению оборудованием. Для высокодинамичных процессов (например, в системах вакуумного формования) предпочтение отдается датчикам с малым временем отклика (<10 мс).

Правила монтажа: размещение и герметизация соединений

При установке датчика разряжения критически важно обеспечить прямое подключение измерительного порта к технологическому тракту без промежуточных элементов (гибких трубок, адаптеров), которые могут искажать показания. Оптимальное расположение – на вертикальных участках трубопровода выше точки конденсации паров, с защитой от вибрации и теплового воздействия силовых агрегатов. Минимизируйте длину импульсных линий для сохранения динамики процесса измерения.

Ориентируйте чувствительный элемент согласно технической документации (угол наклона, направление потока). Для мембранных моделей исключите положение измерительной камеры ниже точки отбора давления, чтобы предотвратить скопление конденсата. При наружном монтаже используйте защитные кожухи, исключающие прямое воздействие осадков и ультрафиолета на корпус и электрические соединения.

Требования к герметизации

Резьбовые соединения: Применяйте фторопластовую уплотнительную нить (ФУМ) или анаэробные герметики для металлических резьб. Для пластиковых патрубков используйте только рекомендованные производителем уплотнительные ленты, не деформирующие материал.
Фланцевые стыки: Устанавливайте паронитовые или графитовые прокладки, соответствующие температурному диапазону процесса. Равномерно затягивайте крепеж по диагонали с контролем момента силы динамометрическим ключом.
Кабельные вводы: Обжимные сальники должны соответствовать диаметру кабеля. Дополнительно обрабатывайте места ввода термостойким силиконовым герметиком для защиты от влаги и пыли.

Контроль герметичности	Метод выполнения
Визуальный осмотр	Проверка на отсутствие зазоров, перекосов, механических повреждений уплотнений
Пневмоиспытание	Подача избыточного давления (1.25 от рабочего) с контролем манометром в течение 15 минут
Мыльный раствор	Обработка стыков эмульсией для обнаружения микропузырей при тестовой подаче газа

После монтажа выполните обязательную калибровку "нуля" в рабочих условиях. Избегайте использования силиконовых герметиков на участках контакта с измеряемой средой – пары силикона могут загрязнять чувствительные элементы. Для агрессивных сред применяйте химически стойкие прокладки из PTFE или Kalrez®.

Настройка нулевой точки и калибровка под рабочую среду

Точная настройка нулевой точки – критический этап, гарантирующий корректное измерение разряжения в штатных условиях эксплуатации. Процедура выполняется при стабильных параметрах окружающей среды (температура, влажность) и отсутствии технологической нагрузки на систему. Современные датчики оснащены программными интерфейсами или физическими кнопками для автоматической фиксации нулевого значения при атмосферном давлении в контрольной точке подключения.

Калибровка под рабочую среду учитывает специфические свойства измеряемого газа или пара (агрессивность, плотность, влажность). Для агрессивных сред применяют защитные мембраны или химически стойкие материалы чувствительного элемента, предварительно тестируя их влияние на метрологические характеристики. Коррекция коэффициентов преобразования выполняется через ПО производителя или калибраторами, имитирующими реальные параметры процесса (например, эталонные мановакуумметры).

Порядок выполнения калибровки

Подготовка эталонов: Использование поверенных приборов с погрешностью в 3-4 раза ниже, чем у калибруемого датчика.
Моделирование условий: Создание тестовых значений разряжения, охватывающих весь рабочий диапазон (0…100%, 50…100%).
Коррекция отклонений: Ввод поправочных коэффициентов для линейности и чувствительности на основе сравнения с эталонными показаниями.

Фактор среды	Влияние на измерения	Метод компенсации
Температурные колебания	Дрейф нуля, изменение чувствительности	Встроенные термокомпенсаторы, периодическая калибровка
Вибрация оборудования	Механические погрешности сенсора	Антивибрационные крепления, цифровая фильтрация сигнала
Конденсация паров	Закупорка импульсных линий, коррозия	Мембранные разделители, подогрев корпуса датчика

Важно: После калибровки выполняется валидация – проверка точности в рабочих точках под нагрузкой. Результаты фиксируются в протоколе с указанием даты, параметров среды и примененных поправок. Для критичных процессов рекомендован автоматический ввод поправочных коэффициентов через ПЛК или SCADA-систему.

Подключение к системе управления: схемы и протоколы

Правильное подключение датчика разряжения к системе управления критично для точного мониторинга и предотвращения аварийных ситуаций. Выбор схемы и протокола зависит от типа контроллера, расстояния передачи сигнала и требований к помехоустойчивости.

Основные варианты подключения включают аналоговые (4–20 мА, 0–10 В) и цифровые интерфейсы. Аналоговые схемы просты в реализации, но чувствительны к помехам, тогда как цифровые протоколы обеспечивают высокую точность и диагностику, требуя сложной конфигурации.

Типовые схемы и протоколы

Аналоговые схемы:

Токовая петля 4–20 мА: Двухпроводное подключение, где датчик питается по линии передачи сигнала. Требует калибровки нуля и диапазона.
Напряжение 0–10 В: Трехпроводная схема (питание, земля, сигнал). Подвержена падению напряжения на длинных линиях.

Цифровые протоколы:

Протокол	Тип подключения	Скорость	Преимущества
Modbus RTU	RS-485 (витая пара)	До 115.2 кбит/с	Низкая стоимость, простота интеграции
HART	Наложение на 4–20 мА	1.2 кбит/с	Диагностика без прерывания аналогового сигнала
CANopen	Двухпроводная шина	До 1 Мбит/с	Помехоустойчивость, приоритезация сообщений

Ключевые требования для всех схем:

Экранирование кабелей для подавления электромагнитных помех.
Гальваническая развязка при работе в промышленных сетях.
Соблюдение полярности и номиналов напряжения питания (±0.5 В от спецификации датчика).

При использовании цифровых интерфейсов проверьте совместимость версий протокола и настройте адресацию устройств во избежание конфликтов в сети.

Использование защитных фильтров от загрязнений

Защитные фильтры критически важны для предотвращения попадания твердых частиц, пыли, масляных аэрозолей и влаги в чувствительные элементы датчиков разряжения. Они создают физический барьер, сохраняя точность измерений и предотвращая абразивный износ или заклинивание механических компонентов. Правильно подобранный фильтр минимизирует погрешности, вызванные загрязнением измерительных каналов, и снижает частоту ложных срабатываний аварийных сигналов.

Отсутствие или неверный выбор фильтра приводит к накоплению отложений на мембранах датчиков, изменению гидродинамических характеристик каналов и постепенной деградации метрологических параметров. В экстремальных случаях это провоцирует полный отказ оборудования из-за закупорки рабочих полостей или коррозии контактов. Фильтры работают по принципу многоуровневой сепарации: от грубой механической очистки до коалесценции микрочастиц.

Критерии выбора и эксплуатации фильтров

При подборе учитывают:

Тип загрязнений: Для пыли – механические сетчатые фильтры, для масляных паров – коалесцентные, для влаги – сепараторы с водоотделителем.
Степень фильтрации: Размер улавливаемых частиц (указывается в микронах). Для датчиков разряжения обычно 5-40 мкм.
Пропускную способность: Соответствие потока среды номинальной производительности фильтра.

Тип загрязнения	Рекомендуемый фильтр	Точность фильтрации	Ресурс
Пыль, сажа	Сетчатый (металлический/полимерный)	20-40 мкм	6-12 мес
Масляные пары	Коалесцентный с активированным углем	0.5-5 мкм	3-6 мес
Влага, конденсат	Циклонный сепаратор	5-10 мкм	12+ мес

Обслуживание включает:

Регулярную проверку перепада давления на фильтре (рост ΔP указывает на загрязнение).
Замену картриджей по графику производителя или при превышении ΔP > 15% от номинала.
Контроль герметичности корпуса для исключения подсоса нефильтрованного воздуха.

Использование байпасных клапанов или дублирующих фильтров в критических системах предотвращает остановку оборудования при замене элемента. Для агрессивных сред применяют коррозионно-стойкие материалы (нерж. сталь AISI 316, PTFE).

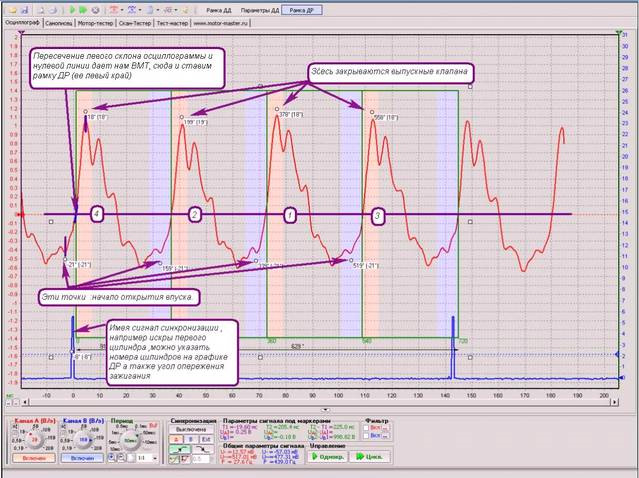

Тестирование работоспособности в реальных условиях

После лабораторной калибровки проводятся полевые испытания датчика разряжения непосредственно на целевом оборудовании. Монтируют устройство согласно схеме подключения, проверяя герметичность соединений и отсутствие утечек в вакуумной магистрали. Запускают оборудование в штатном режиме эксплуатации, фиксируя показания датчика при различных нагрузках и циклах работы.

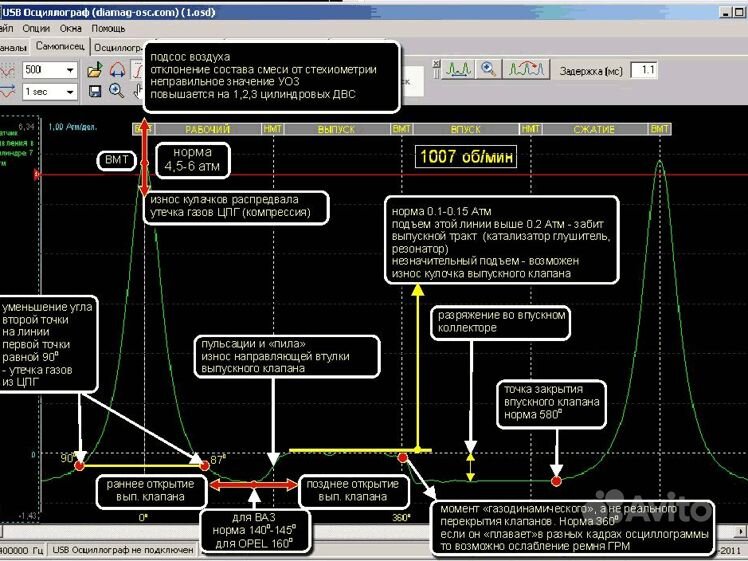

Сравнивают полученные данные с эталонными значениями манометров или эталонных датчиков, установленных параллельно. Особое внимание уделяют реакции сенсора на переходные процессы: резкие изменения разряжения при пуске/остановке оборудования, колебаниях температуры, вибрации. Фиксируют время отклика и стабильность выходного сигнала при длительной работе.

Критерии оценки результатов

Определяют соответствие ключевых параметров:

Точность измерений – отклонение от эталона в рабочем диапазоне
Повторяемость – стабильность показаний при одинаковых условиях
Дрейф нуля – изменение базовых значений за 24-часовой цикл

Фиксируют влияние внешних факторов с помощью таблицы:

Фактор	Метод проверки	Допустимое отклонение
Вибрация	Замеры при работе двигателя	≤±0.5% от шкалы
Температурные скачки	Нагрев/охлаждение линии	≤±1% на 10°C
Гидроудары	Имитация аварийных отключений	Восстановление показаний за ≤3с

При несоответствии параметров выполняют коррекцию настроек: регулируют чувствительность, настраивают компенсацию температурной погрешности, изменяют фильтрацию сигнала. Повторные испытания проводят до достижения устойчивой работы во всех режимах эксплуатации.

Периодическая диагностика и обслуживание датчика

Регулярная проверка работоспособности датчика разряжения – обязательное условие для предотвращения внезапных отказов оборудования и поддержания технологических параметров. Пренебрежение диагностикой приводит к искажению данных, повышению энергозатрат и риску повреждения подключенных систем. Плановые процедуры должны выполняться строго в соответствии с регламентом производителя и особенностями эксплуатационной среды.

Основные диагностические операции включают визуальный осмотр на предмет механических повреждений корпуса и соединений, контроль герметичности вакуумных линий, проверку электрических контактов на окисление или коррозию. Анализ сигнала проводится с помощью калибровочного оборудования или встроенных функций самодиагностики (при наличии), сравнивая текущие показания с эталонными значениями при разных уровнях разряжения.

Ключевые этапы обслуживания

Чистка чувствительного элемента: Аккуратное удаление загрязнений (пыль, масляные пары) специальными растворителями, не повреждающими мембрану или сенсор.
Проверка и замена фильтров: Оценка состояния защитных фильтров (при наличии) и их своевременная замена для предотвращения засорения измерительного канала.
Калибровка: Выполнение периодической юстировки по контрольному калибратору разряжения для компенсации дрейфа характеристик (рекомендуемая частота – ежеквартально или согласно техдокументации).
Верификация электрических параметров: Замер сопротивления изоляции, целостности проводки, соответствия напряжения питания и выходного сигнала паспортным данным.

Параметр диагностики	Метод контроля	Критерий исправности
Герметичность соединений	Тест мыльным раствором/вакуумным течеискателем	Отсутствие пузырей/падения давления
Линейность выходного сигнала	Подача эталонного разряжения (3-5 точек шкалы)	Отклонение ≤ ±1% от номинала
Время отклика	Фиксация реакции на ступенчатое изменение давления	Соответствие паспортному значению (мс/сек)

Результаты диагностики фиксируются в журнале обслуживания с указанием выявленных отклонений и выполненных корректировок. При обнаружении необратимого износа или несоответствия характеристик датчик подлежит замене. Важно: Все работы выполняются при отключенном питании и сбросе давления в системе согласно технике безопасности.

Список источников

При подготовке материалов использовались специализированные технические руководства и нормативные документы, регламентирующие принципы работы и применения вакуумных измерительных устройств.

Дополнительно анализировались актуальные отраслевые публикации и стандарты, описывающие методики калибровки и интеграции датчиков в промышленные системы.

Литература

ГОСТ Р 8.586-2005. Измерение расхода и количества жидкостей и газов
Технический каталог «Датчики давления и разряжения промышленного назначения»
Руководство по эксплуатации серии вакуумных сенсоров VacuSense 300X
Стандарт ISO 3567: «Вакуумные приборы. Методы испытаний»
Петров А.И. «Контроль вакуумных систем в технологических установках». М.: Энергомаш, 2021
Методические рекомендации МР 178-2019 по поверке преобразователей разрежения
