Подбор и установка лебедки на квадроцикл - что нужно знать

Статья обновлена: 18.08.2025

Квадроцикл – надежный помощник в сложных условиях, но даже он рискует застрять в грязи, снегу или песке. Лебедка превращается в обязательное оборудование для любого серьезного внедорожника, обеспечивая самовытягивание и помощь другим.

Выбор подходящей модели требует понимания ключевых параметров: тягового усилия, типа привода, длины и материала троса. Не менее важна грамотная установка: надежное крепление к раме, правильная прокладка кабелей и защита электросистемы.

Знание этих аспектов гарантирует эффективную работу лебедки в критический момент и безопасность владельца.

Основные виды лебёдок: электрические vs механические

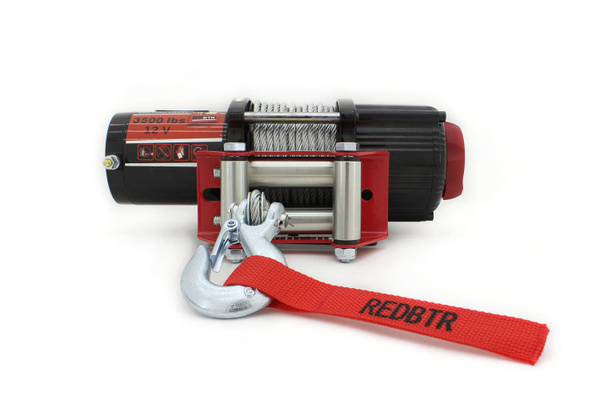

Электрические лебёдки питаются от бортовой сети квадроцикла через штатный или дополнительный аккумулятор. Их ключевое преимущество – простота управления: достаточно нажать кнопку на пульте (проводном или беспроводном), чтобы начать или остановить выбор троса. Это критично в сложных ситуациях, где требуется точность и скорость, например, при вытаскивании из грязи одной рукой. Мощность таких моделей варьируется, но для квадроциклов обычно достаточно 2500-4500 фунтов (lbs).

Механические (ручные) лебёдки приводятся в действие мускульной силой через рычаг или вращение рукоятки. Они независимы от электрики квадроцикла, что обеспечивает абсолютную надежность при разряженном аккумуляторе или неисправной проводке. Однако их использование требует значительных физических усилий и времени, особенно при большой нагрузке или работе в одиночку. Скорость выборки троса существенно ниже по сравнению с электрическими аналогами.

Сравнительные характеристики

Критерий	Электрические	Механические
Источник энергии	Аккумулятор квадроцикла	Физическая сила оператора
Удобство использования	Высокое (дистанционное управление)	Низкое (требует усилий)
Скорость работы	Высокая (до 9 м/мин)	Низкая (зависит от оператора)
Надёжность	Зависит от исправности электросистемы	Абсолютная (нет сложной механики)
Вес и габариты	Больше (из-за двигателя)	Меньше (простая конструкция)
Цена	Выше	Ниже

Важные нюансы при выборе:

Для электрических: обязательна установка усиленной проводки и реле для защиты сети, а также контроль заряда АКБ. Использование синтетического троса снижает нагрузку на энергосистему.
Для механических: критична эргономика – длинный рычаг или съёмная рукоятка облегчают работу. Требуется надежная фиксация корпуса на силовой точке квадроцикла из-за высоких нагрузок на крепления.

Ключевые характеристики: тяговое усилие и его расчет

Тяговое усилие определяет максимальную нагрузку, которую лебедка способна перемещать в статическом режиме. Эта характеристика измеряется в килограммах (кг) или фунтах (lb) и является основным параметром при выборе оборудования. Недостаточное усилие приведет к невозможности вытянуть застрявший квадроцикл, особенно в сложных условиях.

Для расчета минимально необходимого усилия используется формула: ТУ = М × К, где М – полная масса квадроцикла с грузом и водителем (кг), а К – коэффициент запаса. Стандартный коэффициент составляет 2.0-2.5 для легких условий, но требует увеличения при эксплуатации в грязи, на склонах или с прицепом.

Факторы влияния на коэффициент запаса

Условия эксплуатации	Рекомендуемый коэффициент (К)
Ровная твердая поверхность	1.5–2.0
Грязь, мокрая трава, снег	2.0–2.5
Крутые склоны (более 15°)	2.5–3.0
Экстремальное бездорожье с дополнительным грузом	3.0–3.5

Пример расчета: для квадроцикла массой 400 кг с водителем и грузом (общий вес 550 кг) при движении по грязи:

ТУ = 550 кг × 2.3 = 1265 кг. С учетом запаса прочности выбирайте модели от 1300 кг.

Учитывайте особенности монтажа: стальной трос выдерживает большие нагрузки, но тяжелее синтетического, который безопаснее при обрыве. Обязательно проверяйте соответствие крепежных элементов и точки анкеровки рассчитанному усилию.

Выбор мощности двигателя лебёдки (в л.с. или Вт)

Мощность двигателя лебёдки напрямую определяет её тяговое усилие и скорость работы. Измеряется в лошадиных силах (л.с.) или ваттах (Вт), при этом 1 л.с. ≈ 735 Вт. Недостаточная мощность не обеспечит эффективное вытягивание квадроцикла из грязи, снега или преодоление крутых склонов, а избыточная увеличивает вес и энергопотребление.

Ключевой фактор выбора – полная масса квадроцикла (техника + водитель + груз). Для расчета минимальной мощности умножьте вес квадроцикла в кг на коэффициент 2–3. Например, при массе 500 кг требуется лебёдка с тяговым усилием 1000–1500 кг. Это соответствует двигателю 1.2–2 л.с. (900–1500 Вт).

Вес квадроцикла	Мощность (л.с.)	Мощность (Вт)	Тяговое усилие (кг)
до 400 кг	0.8–1.2	600–900	800–1200
400–600 кг	1.2–2.0	900–1500	1200–2000
свыше 600 кг	от 2.5	от 1800	от 2500

Типы тросов: стальной канат vs синтетический строп

Стальные канаты традиционно применяются в лебедках благодаря высокой прочности на разрыв и устойчивости к абразивным воздействиям. Они состоят из множества переплетенных стальных нитей, что обеспечивает жесткость и долговечность при работе на каменистых поверхностях или в условиях острых кромок. Главный недостаток – значительный вес (до 20 кг для 30-метрового троса) и опасность "отдачи" при обрыве из-за накопленной кинетической энергии.

Синтетические стропы из полиэфирных волокон (Dyneema, Spectra) в 4-5 раз легче стальных аналогов при равной грузоподъемности, не образуют опасных петель при разрыве и не тонут в воде. Материал эластичен, что смягчает рывки при вытягивании, но уязвим к перетиранию о камни или нагреву от барабана. Требуют обязательного использования защитных чехлов (деревейлеров) на участках контакта с грунтом и регулярной просушки для сохранения структуры волокон.

Ключевые критерии выбора

Безопасность: синтетика предпочтительнее из-за нулевой отдачи при обрыве и отсутствия металлической стружки.
Условия эксплуатации: сталь – для каменистого рельефа с острыми кромками; синтетика – для грязи, воды и снега.
Требования к лебедке: синтетика требует гладкого барабана без заусенцев, сталь совместима с любыми моделями.

Параметр	Стальной канат	Синтетический строп
Вес (длина 30м)	15-22 кг	3-5 кг
Срок службы	5-7 лет	3-5 лет
Риск при обрыве	Высокий (эффект "плети")	Минимальный
Ремонтопригодность	Запрещена сварка/пайка	Допускает полевую срайку

Для установки синтетики обязателен альбус-фитинг – термоусадка на конце троса, предотвращающая расплетание. Стальные канаты крепят клиновыми зажимами с шагом 1.5 диаметра троса. Независимо от типа, первый слой намотки на барабан требует усилия не менее 500 кг для предотвращения проскальзывания.

Особенности барабана: размеры и материал исполнения

Размеры барабана (его диаметр и ширина) напрямую влияют на два ключевых параметра: количество троса, которое можно на него намотать, и эффективное тяговое усилие лебедки. Чем меньше диаметр барабана, тем выше тяговое усилие на первых слоях троса (из-за большего передаточного отношения), но тем меньше его общая вместимость. Ширина барабана определяет, сколько витков троса поместится в один слой, что также влияет на общую длину.

Несоответствие размеров барабана характеристикам троса (толщине и длине) приводит к проблемам: слишком узкий или малого диаметра барабан не вместит нужную длину троса, а чрезмерно большой диаметр снизит тяговое усилие на первом слое. Для большинства квадроциклов оптимальны барабаны шириной 45-65 мм и диаметром 40-60 мм, рассчитанные на тросы диаметром 6-8 мм.

Материал изготовления: сталь против алюминия

Барабаны изготавливаются преимущественно из двух материалов, каждый со своими сильными и слабыми сторонами:

Сталь (часто оцинкованная или порошкового покрытия):

Плюсы: Максимальная прочность и износостойкость. Лучше переносит ударные нагрузки, истирание тросом, контакт с камнями и грязью. Менее подвержена деформации под экстремальной нагрузкой. Обычно дешевле алюминиевых аналогов.
Минусы: Значительно больший вес, что критично для квадроцикла, где важен каждый килограмм. Более подвержены коррозии, если защитное покрытие повреждено.

Алюминиевые сплавы (часто усиленные):

Плюсы: Существенно меньший вес по сравнению со сталью, что улучшает развесовку и общую массу квадроцикла. Современные авиационные сплавы достаточно прочны для большинства задач квадроцикла. Не подвержены коррозии.
Минусы: Менее устойчивы к сильным ударным нагрузкам и точечному истиранию (например, стальным тросом под большой нагрузкой). Риск деформации или сколов при экстремальном использовании или ударе. Как правило, дороже стальных.

Характеристика	Стальной Барабан	Алюминиевый Барабан
Прочность/Надежность	Очень Высокая	Высокая (зависит от сплава)
Вес	Высокий	Низкий
Стойкость к коррозии	Средняя (требует защиты)	Высокая
Стойкость к ударам/деформации	Высокая	Средняя
Цена	Обычно ниже	Обычно выше

Ключевым элементом конструкции являются фланцы (торцы) барабана. Они должны быть достаточно высокими, чтобы предотвратить сход троса при намотке под углом или на последних витках. Часто на поверхность барабана наносят специальные канавки или рельеф, способствующие более ровной и плотной укладке троса, что повышает эффективность работы и срок службы как троса, так и самого барабана.

Защита от влаги и пыли: значение уровня IP

Квадроциклы эксплуатируются в экстремальных условиях: грязь, водные преграды, пыльные тропы и атмосферные осадки неизбежно воздействуют на электронику лебедки. Низкая защита корпуса приводит к окислению контактов, коротким замыканиям и выходу механизма из строя. Уровень IP (Ingress Protection) – международный стандарт, объективно указывающий на устойчивость оборудования к проникновению твердых частиц и жидкости.

Маркировка IP всегда состоит из двух цифр (например, IP67). Первая цифра (от 0 до 6) обозначает защиту от пыли и посторонних предметов, вторая (от 0 до 9) – от влаги. Чем выше эти значения, тем надежнее изоляция внутренних компонентов. Для лебедок критичны оба параметра, так как грязь забивает механизмы, а вода провоцирует коррозию и электрические неисправности.

Расчет длины троса для квадроциклов разных моделей

Основной критерий при расчете длины троса – обеспечение достаточного вылета для преодоления критических препятствий в условиях бездорожья. Минимальная длина должна превышать расстояние от лебедки до самой дальней точки возможного якоря (дерево, камень, другой транспорт) с запасом на угол намотки и глубину застревания. Учитывайте, что при работе под нагрузкой трос не должен полностью сматываться с барабана – минимум 5 витков обязательны для предотвращения проскальзывания.

Для тяжелых моделей (например, Can-Am Outlander 1000) или эксплуатации в болотистой местности требуется увеличенный запас длины из-за риска глубокого погружения колес. Легкие спортивные квадроциклы (типа Yamaha Raptor) менее требовательны, но базовый запас в 1.5 раза превышающий длину машины – обязателен. Всегда анализируйте типичные сценарии использования: движение по глинистым склонам или каменистым оврагам диктует разные требования.

Факторы выбора и рекомендации

Ключевые параметры для расчета:

Габариты и вес квадроцикла: Тяжелые модели (> 400 кг) требуют троса 30-45 м для компенсации глубокой колеи.
Тип местности: Для лесистой зоны хватит 20-25 м, для открытых грязевых полей – от 35 м.
Установка блока (полиспаста): При использовании системы блоков длину увеличивают в 2-3 раза.

Модель квадроцикла	Рекомендуемая длина троса (метры)	Примечания
Yamaha Grizzly (утилитарные)	30-40	Для грязевой эксплуатации
CFMOTO CForce 400 (средний класс)	25-35	Универсальный вариант
Arctic Cat Alterra (тяжелые)	35-45	Обязателен запас для блоков
Honda TRX420 (легкие)	20-30	Минимум для лесных трасс

Важно: К расчетной длине добавьте 3-5 метров на крепление к якорю и амортизатор. Используйте динамический расчет: если стандартный маршрут включает крутые подъемы, умножайте длину квадроцикла на коэффициент 2.5. Для стальных тросов критичен вес – свыше 40 метров нагрузка на барабан возрастает экспоненциально, синтетические аналоги легче и допускают 50+ метров.

Проверяйте соответствие длины мощности лебедки: модели до 2500 lbs работают с тросом ≤ 30 м, 3500-4500 lbs выдерживают 40-45 м. Учтите, что перемотка под нагрузкой сокращает ресурс – лучше выбрать трос с небольшим избытком, чем неоднократно стыковать отрезки в полевых условиях.

Крепежные системы: совместимость с бамперами квадроцикла

Совместимость крепежной системы лебедки с конструкцией бампера квадроцикла критически важна для безопасной эксплуатации. Штатные пластиковые бампера большинства моделей не рассчитаны на нагрузки от лебедки, что требует либо их замены на усиленные стальные/алюминиевые версии, либо использования дополнительных монтажных пластин-адаптеров. Несоответствие геометрии креплений и точек фиксации на бампере приводит к перекосу рамы, вибрациям и риску отрыва лебедки при нагрузке.

При выборе крепежа учитывайте тип бампера: универсальные системы подходят только для специализированных усиленных конструкций с четко обозначенными посадочными местами, в то время как для штатных или кастомных бамперов необходимы индивидуальные решения. Ключевые параметры – толщина металла бампера (минимум 3 мм для стальных), расположение силовых элементов рамы за ним, а также соответствие отверстий на крепежной пластине лебедки и бампере. Пренебрежение этими факторами ведет к деформации креплений и повреждению рамы квадроцикла.

Типы крепежных решений

Интегрированные платформы: Входят в комплект усиленных бамперов. Обеспечивают идеальную геометрию и распределение нагрузки за счет сварной конструкции.
Съемные монтажные пластины: Универсальные кронштейны, фиксируемые через штатные точки крепления бампера. Требуют проверки совместимости по толщине металла и углу установки.
Кастомные адаптеры: Изготавливаются индивидуально для нестандартных бамперов. Обязательны расчеты на прочность и тест-фиксация без нагрузки.

Тип бампера	Рекомендуемый крепеж	Особенности установки
Штатный пластиковый	Только с заменой на усиленный бампер	Монтаж напрямую запрещен из-за риска разрушения
Усиленный серийный	Интегрированная платформа или съемная пластина	Сверление дополнительных отверстий не требуется
Самодельный металлический	Кастомный адаптер + дублирующие элементы жесткости	Обязательна проверка сварных швов на раме

Важно: При установке избегайте контакта крепежа с элементами системы охлаждения или проводкой. Используйте только болты класса прочности 8.8 и выше с контргайками, а после монтажа проверяйте отсутствие люфта при поперечном давлении на лебедку. Регулярный осмотр креплений (особенно после экстремальных нагрузок) обязателен – микротрещины в металле бампера или деформация кронштейнов могут привести к аварии.

Необходимые инструменты для самостоятельной установки

Сборка требует тщательной подготовки инструментов во избежание простоев в процессе монтажа. Отсутствие даже одного ключа или крепежа приведёт к задержкам и риску повреждения деталей.

Основной комплект включает как универсальные приспособления, так и узкоспециализированные элементы для работы с электрикой и крепёжными системами квадроцикла. Проверьте соответствие размеров инструментов и метизов перед началом работ.

Базовый набор

Головки и трещотка (размеры 8-19 мм)
Набор рожковых и накидных ключей
Крестовая и шлицевая отвёртки
Кусачки-бокорезы
Кримпер для клемм
Мультиметр

Специализированные инструменты

Сверло по металлу Ø 5-8 мм (для монтажных пластин)
Зенковка (снятие фасок под крепёж)
Торцевой ключ с удлинителем (для труднодоступных гаек)
Диэлектрическая смазка (защита контактов)

Расходные материалы

Термоусадка	Диаметр 3-10 мм
Медные кабельные наконечники	Под сечение проводов лебёдки
Изолента ПВХ	Чёрная/цветная
Болты и гайки	М8-М10 (длиной 20-40 мм)

Подготовка рамы: места монтажа и усиление конструкции

Определение точек крепления – критический этап. Изучите конструкцию рамы квадроцикла, используя техническую документацию производителя. Ищите плоские, прочные зоны с достаточным пространством для установки кронштейнов лебедки и свободного доступа к крепежу. Избегайте участков с подвижными элементами (рулевые тяги, амортизаторы), топливными магистралями, электропроводкой или выпускной системой.

Приложите монтажную пластину (базу) лебедки к выбранному месту, проверяя точное совпадение отверстий с элементами рамы. Убедитесь, что лебедка не выступает за габариты квадроцикла и не мешает установке/снятию защитных элементов (бампера, силовой дуги). Особое внимание уделите свободному выходу троса/синтетического каната через направляющий ролик и его беспрепятственному сматыванию/наматыванию под нагрузкой.

Ключевые аспекты усиления рамы

Стандартные рамы квадроциклов редко рассчитаны на точечные высокие нагрузки, создаваемые лебедкой при вытягивании. Для предотвращения деформации или разрушения металла обязательны:

Установка дополнительных усилительных пластин: Толстые стальные пластины (обычно 3-6 мм), повторяющие контур зоны монтажа, распределяют нагрузку на большую площадь рамы.
Сварка ответственных соединений: Крепление усилительных пластин к раме должно выполняться качественным швом (MIG/MAG сварка), обеспечивающим монолитность конструкции.
Прокладка пластин на внутреннюю сторону рамы: По возможности усилители размещаются изнутри лонжеронов или силовых элементов для максимальной жесткости.

Без надлежащего усиления даже кратковременная работа лебедки на предельной мощности способна вызвать:

Деформацию точек крепления
Трещины в металле рамы
Отрыв лебедки при критической нагрузке

После сварки обязательно обработайте швы и новые металлические поверхности антикоррозийным составом и покрасьте для защиты от агрессивной среды.

Тип элемента рамы	Рекомендуемое усиление	Примечание
Тонкостенные лонжероны	Внутренние/внешние пластины по всей зоне крепления	Обязательна сварка по контуру
Передний бампер/силовая дуга	Прямое усиление трубы в месте крепления + косынки	Только если конструкция бампера рассчитана на лебедку
Специальная площадка производителя	Проверка толщины металла, при необходимости дублирование пластиной	Часто требует доработки

Электропроводка: подключение к АКБ и управляющему модулю

Прямое подключение к аккумуляторной батарее (АКБ) гарантирует стабильное питание лебедки под высокими нагрузками. Используйте медные провода сечением не менее 6 мм² для силовых линий, защищенные термостойкой изоляцией. Обязательно установите плавкий предохранитель (80-150А) в разрыв плюсового кабеля на расстоянии 30-40 см от клеммы АКБ для защиты от короткого замыкания.

Полярность подключения критична: красный кабель крепится к положительной клемме АКБ через предохранитель, черный – к отрицательной. Управляющий модуль размещайте в защищенном от грязи и влаги месте, соединяя его с силовым реле лебедки короткими проводами. Изолируйте все соединения термоусадкой или герметичными клеммами.

Порядок подключения компонентов

Силовые кабели: Проложите от АКБ к месту установки лебедки через технологические отверстия, избегая острых кромок
Управляющий модуль: Подключите тонкие провода (1-1.5 мм²) согласно схеме:
- Кнопки управления в салоне
- Силовому реле лебедки
- Масса на кузов
Тестирование: Перед эксплуатацией проверьте отсутствие искрения, нагрев проводов под нагрузкой и корректность работы в обеих направлениях

Компонент	Рекомендуемое сечение кабеля	Защита
Плюсовой провод (АКБ-лебедка)	≥6 мм²	Предохранитель 100А
Минусовой провод	≥6 мм²	Коррозионностойкая клемма
Проводка управления	1-1.5 мм²	ПВХ-гофра

Используйте только медные обжимные клеммы с антикоррозийным покрытием. При монтаже через металлические перегородки устанавливайте резиновые втулки для предотвращения перетирания изоляции. Раз в сезон проверяйте затяжку клемм и состояние предохранителя.

Монтаж пульта управления: варианты размещения

Основной выбор сводится к двум типам пультов: проводным и беспроводным. Проводные модели требуют прокладки кабеля от лебедки к месту установки пульта, что обеспечивает надежность связи, но усложняет монтаж. Беспроводные пульты работают от радиосигнала, устраняя необходимость в проводах и предлагая большую свободу позиционирования, однако зависят от заряда батареи.

Ключевым фактором при монтаже является защита от влаги, грязи и механических повреждений. Независимо от выбранного типа, место установки должно исключать прямое попадание воды, воздействие вибраций и случайные удары при эксплуатации квадроцикла. Особое внимание уделяется герметичности разъемов и креплений.

Распространенные варианты размещения

Для проводных пультов:

На переднем бампере: Максимально близко к лебедке. Удобен для быстрого доступа, но подвержен загрязнению и риску повреждения.
На рулевой стойке: В зоне видимости водителя. Требует аккуратной прокладки проводов через рулевое управление.
Под приборной панелью: Скрытый монтаж. Защищает от внешних воздействий, но менее удобен для оперативного использования.

Для беспроводных пультов:

На двустороннем скотче/липучке: Позволяет временно фиксировать пульт на любой плоской поверхности (руль, панель, бампер) и быстро снимать после работы.
В специальном держателе на руле: Обеспечивает постоянное место хранения с быстрым доступом, аналогично креплению для навигатора.
В кармане куртки/рюкзака: Используется мобильность пульта, но требует осторожности для предотвращения потери.

Тип пульта	Преимущества размещения	Недостатки размещения
Проводной (бампер)	Простой доступ, минимальная длина кабеля	Высокий риск повреждения, загрязнение
Проводной (рулевая стойка)	Удобство управления без спешивания	Сложность монтажа, риск перетирания проводов
Беспроводной (держатель)	Быстрый доступ + защита от потери	Требует места на руле, вибрация

Финишный этап монтажа включает тщательную изоляцию всех соединений термоусадкой или герметиком и обязательное тестирование работы лебедки на всех режимах до эксплуатации. Кабель проводного пульта надежно фиксируется стяжками с шагом 15-20 см, избегая натяжения и контакта с подвижными частями или нагревательными элементами.

Установка защитного пластикового корпуса лебёдки

Подготовьте поверхность рамы квадроцикла в зоне крепления – удалите грязь, следы масла и ржавчину. Проверьте комплектацию корпуса: должны присутствовать все кронштейны, болты, гайки и уплотнительные прокладки согласно инструкции. Убедитесь в отсутствии трещин или деформаций на пластиковых элементах перед монтажом.

Приложите корпус к раме, совместив технологические отверстия с крепёжными точками. Не затягивайте болты сразу – выполните предварительную фиксацию для точной регулировки положения. Проверьте зазоры между корпусом и тросом лебёдки (рекомендуемый минимум – 5 мм), убедитесь в свободном ходе рукоятки барабана.

Этапы финального монтажа

Затяните крепёж динамометрическим ключом с усилием, указанным производителем корпуса (обычно 15-25 Н·м).
Установите резиновые заглушки на монтажные отверстия для защиты от влаги и пыли.
Проверьте отсутствие вибраций корпуса при запуске двигателя на холостом ходу.

Тип неисправности	Метод устранения
Свист при работе	Демонтаж и нанесение силиконовой смазки на внутренние рёбра жёсткости
Конденсат внутри	Просверлить дренажные отверстия Ø3 мм в нижней части

Важно: Не используйте герметик при установке – это затруднит демонтаж для обслуживания. Для моделей с верхней загрузкой троса обязательна установка дополнительной фиксирующей пластины на хомут барабана.

Проверка работоспособности после установки

После завершения монтажа лебедки на квадроцикл критически важна всесторонняя проверка ее работоспособности до реального использования. Эта процедура гарантирует безопасность водителя и пассажиров, а также подтверждает корректность установки и готовность оборудования к нагрузкам. Никогда не пропускайте этот этап.

Проверка должна включать как визуальный осмотр и функциональное тестирование без нагрузки, так и обязательное тестирование под реальной нагрузкой. Начинайте с простых проверок и постепенно переходите к имитации рабочих условий, соблюдая все меры предосторожности.

Этапы проверки

1. Визуальный контроль и предварительная проверка:

Тщательный осмотр: Убедитесь, что все крепежные болты (рамы, ролика, пульта) надежно затянуты с рекомендованным моментом. Проверьте отсутствие перекоса корпуса лебедки или ролика.
Проверка электрики: Осмотрите все соединения (клеммы АКБ, разъемы на лебедке и пульте) на предмет надежности контакта, отсутствия окислов и оголенных проводов. Убедитесь, что провода не пережаты и не касаются подвижных частей или горячих элементов.
Свободный ход троса/ремня: Вручную вытяните небольшой участок троса/ремня из барабана, убедитесь, что он смазан и укладывается ровно, без перехлестов. Проверьте легкость его обратного сматывания при отпускании (если тип лебедки это позволяет).
Функциональный тест без нагрузки: Включите зажигание квадроцикла (или подайте питание на лебедку, если она подключена напрямую к АКБ). С помощью пульта ДУ плавно вытяните 1-2 метра троса/ремня. Остановите. Затем плавно смотайте его обратно. Наблюдайте за равномерностью намотки на барабан.

2. Тестирование под нагрузкой (Обязательный этап!):

Выбор якоря: Найдите надежный, неподвижный объект для зацепа (дерево достаточной толщины с корнями, большой валун, специальный якорь для лебедки). Никогда не цепляйтесь за ненадежные или потенциально подвижные объекты!
Установка стропы/стропы-удлинителя: Используйте стропу-протектор для защиты дерева или корпуса лебедки. При необходимости используйте стропу-удлинитель.
Начало натяжения: Выберите слабину троса до легкого натяжения. Остановите лебедку.
Проверка креплений под нагрузкой: Внимательно осмотрите все точки крепления лебедки к раме квадроцикла, крепление ролика, кронштейны. Ищите малейшие признаки деформации, смещения или трещин в металле.
Проверка работы под нагрузкой:
1. Подайте команду на плавное подтягивание квадроцикла к якорю. Лебедка должна работать стабильно, без рывков, посторонних шумов (скрип, треск) и запаха гари.
2. Нагрузите лебедку в течение 10-30 секунд, удерживая квадроцикл на весу или создав ощутимое усилие (например, приподняв переднюю часть).
3. Проверьте автоматический тормоз барабана (самое важное!): Плавно отпустите кнопку "Втягивание" на пульте. Квадроцикл должен остаться на месте, трос не должен самопроизвольно разматываться под весом квадроцикла или созданной нагрузкой. Это критически важная функция безопасности!
4. Подайте команду на плавное сматывание троса.

Этап Нагрузочного Теста	Цель проверки	Критически важные моменты
Начальное натяжение	Проверка реакции креплений на нагрузку	Отсутствие деформации/трещин в крепеже и раме квадроцикла
Работа под нагрузкой	Стабильность работы двигателя и редуктора	Отсутствие перегрева, посторонних шумов, рывков
Проверка тормоза	Функционирование автоматического тормоза барабана	Недопустимость самопроизвольного разматывания троса при отпускании кнопки
Сматывание под нагрузкой	Контроль управляемости	Плавность работы, отсутствие перехлестов троса

Важно: Во время всех нагрузочных тестов никогда не стойте в плоскости натянутого троса/ремня или рядом с ним. Используйте груз (коврик, рюкзак) или дистанционный выключатель, накинутый на натянутый трос, как дополнительную меру безопасности на случай обрыва. Убедившись в безупречной работе всех систем и надежности креплений, лебедка готова к эксплуатации.

Основы безопасной эксплуатации лебёдки в грязи

Перед погружением в грязевой участок заранее подготовьте лебёдку: убедитесь в надёжности крепления к раме квадроцикла, проверьте отсутствие перекручивания троса/ремня и плавность работы механизма. Установите синтетический шкерт или трос в правильном направлении наматывания (согласно инструкции), наденьте защитные перчатки, а также уберите из зоны работы посторонних людей и животных на расстояние не менее 1.5 длин вытянутого троса.

Выбирайте точку якорного крепления с особой тщательностью: живое дерево диаметром от 20 см, крупные камни или специальные грунтовые якоря (спайдер, бульдог). Избегайте гнилых пней, тонких деревьев и кустарников. При использовании рычага (рычаг-удлинитель, скоба) для увеличения тяги убедитесь в отсутствии трещин или деформаций на металле. Никогда не крепите крюк к шаровому сцепному устройству или элементам подвески квадроцикла.

Критические правила при работе в грязевой ловушке

Техника управления лебёдкой: Работайте короткими сериями (3-5 секунд) с паузами для охлаждения мотора. При сильной нагрузке используйте блокировку дифференциала квадроцикла для уменьшения усилия. Если техника не двигается после 2-3 попыток – прекратите тягу и ищите альтернативную точку крепления или дополнительный блок (полиспаст).

Защита от обратного хвата: Держите руки минимум в 30 см от барабана, не пытайтесь поправлять наматывающийся трос пальцами. Используйте ветку или жесткую перчатку для укладки витков.
Контроль траектории: Направляйте квадроцикл строго по линии натяжения троса. Резкие боковые рывки приведут к соскальзыванию крюка или опрокидыванию.
Аварийная остановка: Всегда держите палец на кнопке выключения лебёдки. При обрыве троса/ремня, деформации крюка или треске механизма – немедленно прекратите работу.

Риск	Меры предотвращения
Загрязнение механизма	Используйте защитный чехол на барабан, после эксплуатации промывайте трос/ремень водой
Перегрев двигателя	Работа циклами 30 сек тяги / 60 сек отдыха, применение лебёдок с теплозащитой
Обрыв крепления	Регулярная замена крепёжных болтов (раз в 2 года), визуальный осмотр перед выездом

После выезда из грязи полностью размотайте трос/ремень, очистите от ила и просушите. Проверьте состояние точек крепления на квадроцикле на предмет трещин металла. Осмотрите крюк, скобы и шкерт на наличие деформаций – микротрещины в грязи часто остаются незамеченными и приводят к авариям при следующем использовании.

Техника использования блока полиспаста

При работе с полиспастом критически важно правильно закрепить якорную точку – она должна выдерживать многократно увеличенную нагрузку. Используйте только стационарные элементы (крупные деревья, валуны, прочные скобы в грунте), избегая подвижных объектов. Проверьте целостность всех компонентов: карабины без дефектов, блоки с гладким вращением роликов, трос без перегибов или повреждений оплетки.

Строго соблюдайте направление движения троса через блоки: перекрещивание или трение о раму полиспаста недопустимы. Для контроля натяжения применяйте стропы-амортизаторы ("стропы-потяги") или фиксирующие узлы (например, полугрейпвайн) на промежуточных этапах вытягивания. Никогда не стойте в зоне возможного срыва троса или разрыва элементов системы – сместитесь в сторону от линии натяжения.

Порядок сборки и работы

Сборка системы:
- Закрепите основной блок на якорной точке.
- Подвижный блок присоедините к тяговому объекту (квадроциклу, саням).
- Пропустите трос через оба бока последовательно, начиная с неподвижного блока.
Вытягивание:
- Плавно натягивайте свободный конец троса лебедкой или вручную.
- Фиксируйте достигнутое положение стопорными узлами после каждого этапа тяги.
- При необходимости добавьте промежуточные блоки для увеличения тягового усилия.
Демонтаж:
- Постепенно ослабляйте натяжение, контролируя обратное движение груза.
- Сначала снимите нагрузку с троса, затем разберите блоки.

Ошибка	Последствие	Профилактика
Перекос троса в блоке	Зажим ролика, обрыв троса	Следить за параллельностью ветвей троса
Неправильный якорь	Вырывание опоры, травмы	Тестировать точку крепления предварительным усилием
Резкий старт тяги	Ударные нагрузки, поломка компонентов	Начинать движение плавно, без рывков

Для сложных условий (глубокий снег, крутой склон) комбинируйте полиспаст с альпинистскими приемами: используйте схему Z-драйвер для самофиксации троса или добавляйте направляющие блоки для изменения вектора нагрузки. Помните: каждый добавленный блок снижает скорость вытягивания, но пропорционально увеличивает силовое преимущество – выбирайте баланс между мощностью и практичностью.

Правильное обслуживание троса/троса и механизмов

Регулярная очистка троса и барабана от грязи, песка и остатков растительности – обязательная процедура после каждого использования лебедки, особенно в условиях бездорожья. Используйте мягкую щетку и воду под низким давлением, избегая прямого попадания струи на подшипники и электродвигатель. После промывки трос необходимо тщательно просушить для предотвращения коррозии стальных нитей.

Смазка троса специализированными составами (например, силиконовыми спреями или воском для стальных тросов) проводится не реже одного раза в месяц при активной эксплуатации или после каждой серьезной нагрузки. Наносите смазку равномерно по всей длине троса, вращая барабан для распределения состава. Избегайте густых литоловых смазок – они притягивают абразивные частицы.

Ключевые процедуры обслуживания

Контроль состояния троса:

Проверяйте трос на наличие разлохмаченных нитей, перегибов, коррозии или вмятин перед каждым использованием.
Немедленно замените трос при обнаружении 3 и более поврежденных нитей на одном погонном метре или одного перелома пряди.

Обслуживание барабана и редуктора:

Раз в полгода проверяйте крепление троса к барабану на предмет ослабления.
Контролируйте плавность вращения барабана вручную (при отключенной лебедке).
Раз в год или после экстремальных нагрузок смазывайте шестерни редуктора рекомендованной производителем консистентной смазкой.

Настройка и профилактика:

Элемент	Действие	Периодичность
Контактные соединения	Очистка от окислов, затяжка клемм	Каждые 3 месяца
Роликовая направляющая	Смазка оси ролика, удаление грязи	После грязевых поездок
Дистанционный пульт	Проверка герметичности разъема	Перед сезоном эксплуатации

Хранение лебедки в межсезонье требует полного ослабления троса: размотайте его с барабана, очистите, смажьте и смотайте обратно без натяжения. Это предотвращает деформацию пружины механизма сброса нагрузки и сохраняет "память" троса.

Типичные поломки лебёдок и методы их устранения

Постоянные нагрузки, грязь и вибрации при эксплуатации квадроцикла провоцируют характерные неисправности лебёдок. Основные проблемы связаны с механическим износом деталей, нарушением электрических контактов или неправильным обслуживанием. Своевременная диагностика и знание методов ремонта позволяют быстро восстановить работоспособность устройства без замены дорогостоящих узлов.

Наиболее уязвимыми элементами являются трос, электродвигатель, соленоид и шестерни редуктора. Регулярная очистка после грязевых выездов и профилактическая смазка значительно снижают риск поломок. Для устранения неполадок часто достаточно базовых инструментов и понимания конструкции конкретной модели.

Распространённые неисправности и способы ремонта

Обрыв или деформация троса:

Причина: Перегрузка, трение о острые кромки, коррозия.
Устранение: Полная замена троса. Обязательно используйте защитные перчатки!

Пробуксовка или остановка двигателя:

Причина: Износ щёток, замыкание обмоток, окисление клемм.
Устранение: Очистка контактов, замена щёток. При повреждении обмоток – замена мотора.

Не срабатывает пульт управления:

Причина: Разряженный аккумулятор квадроцикла, повреждение проводов, неисправность соленоида.
Устранение: Проверка напряжения АКБ, "прозвонка" цепи, чистка или замена соленоида.

Шум или заклинивание редуктора:

Причина: Недостаток смазки, попадание песка, сломанные зубья шестерён.
Устранение: Разборка, промывка, замена повреждённых шестерён, нанесение термостойкой смазки.

Самопроизвольное разматывание троса:

Причина: Износ храпового механизма или треснувшая пружина в барабане.
Устранение: Замена пружины или всего храпового узла.

Поломка	Критичность	Необходимые инструменты
Обрыв троса	Высокая	Плоскогубцы, перчатки, новый трос
Износ щёток двигателя	Средняя	Отвёртка, набор щёток
Загрязнение редуктора	Низкая	Спецсмазка, ветошь, щётка

Важно: После любого ремонта проверяйте работу лебёдки без нагрузки перед реальным использованием. Используйте только оригинальные запчасти или проверенные аналоги во избежание повторных поломок.

Список источников

При подготовке материалов использовались специализированные технические ресурсы, посвящённые внедорожной технике и её оснащению. Акцент делался на актуальные данные по параметрам выбора, стандартам установки и практическому опыту эксплуатации лебёдок в условиях бездорожья.

Ключевыми критериями отбора источников стали экспертная оценка производителей, анализ отзывов пользователей и соответствие информации современным стандартам безопасности. Все материалы прошли перекрёстную проверку на достоверность технических характеристик.

Официальные технические руководства производителей лебёдок: Warn, Superwinch, Runva
Спецификации по установке силовых конструкций от производителей квадроциклов: Yamaha, Polaris, CFMOTO
ГОСТ Р ИСО 9553-2011 "Средства такелажные. Лебёдки. Требования безопасности"
Полевые отчёты о нагрузочных испытаниях лебёдок в журнале "Внедорожник" (2020-2023 гг.)
Методические рекомендации по электрооборудованию внедорожной техники (НИИ "Трансэлектромеханика")
Сравнительные обзоры тяговых характеристик синтетических/стальных тросов (журнал "ATV Expert")
Инженерный анализ крепёжных систем на форуме "Квадротехника.ру" (архив 2018-2023 гг.)

IP54	Базовый вариант для легкого бездорожья (пыль + брызги)
IP67	Надежная защита для экстремальных условий (полная пылезащита + погружение в воду до 1м)
IP68	Максимальная устойчивость (длительное погружение на указанную производителем глубину)
